Produkttyp	Autoradio mit Touchscreen
Modell	XM-DTSBN921
Marke	Xomax
Stromversorgung	12 V DC (Masse negativ)
Bauform	1 DIN (ca. 180 x 50 mm)
Lautsprecherausgang	4 Kanäle, 4-8 Ohm Impedanz
Touchscreen	Ja (Bedienung mit Finger oder Stift)
Radiotuner	FM/AM (passive oder aktive Antenne)
ISO-Anschluss	Standard ISO-Stecker (Buchsen A und B)
Fernbedienung	Inklusive (IR, benötigt Batterie)
Eingang für Rückfahrkamera	Ja (Auslösung über rosa Kabel)
Lenkradfernbedienung	Ja (orange/schwarze und rosa/schwarze Kabel)
Verstärkerauslösung	Ja (blau/schwarzes Kabel)
Einbaurahmen	Inklusive (vormontiert am Gerät)
Ausbauwerkzeuge	Inklusive (zum Ausbau)
Sicherungsanforderung	Durch Sicherung gleicher Stärke ersetzen
Betriebstemperatur	Max. +60 °C (Umgebung)
Reinigung	Weiches, trockenes Tuch; keine Chemikalien
Sicherheitshinweise	Fachgerechte Installation empfohlen; Gerät nicht öffnen

Häufig gestellte Fragen - XM-DTSBN921 Xomax

Wie behebe ich, dass die Fernbedienung nicht funktioniert?

Entfernen Sie zuerst die Schutzfolie der Batterie, falls vorhanden. Wenn sie immer noch nicht funktioniert, ersetzen Sie die Batterie. Stellen Sie sicher, dass der Infrarotempfänger am Gerät nicht blockiert ist. Zum Testen richten Sie die Fernbedienung auf eine Kamera (z.B. Handy) und drücken Sie eine Taste; wenn Sie Infrarotlicht sehen, ist die Fernbedienung funktionsfähig.

Warum schaltet sich mein Gerät nicht ein?

Dies liegt in der Regel an einer falschen Verkabelung des ISO-Kabels. Überprüfen Sie, ob der Zündungsplus (A7) und der Dauerplus (A4) korrekt angeschlossen sind. Tauschen Sie diese beiden Kabel bei Bedarf aus. Überprüfen Sie auch, ob die Masseverbindung (A8) fest sitzt.

Wie kann ich den schlechten Radioempfang verbessern?

Identifizieren Sie Ihren Antennentyp. Ersetzen Sie passive Antennen durch eine größere, effizientere. Stellen Sie bei aktiven Antennen sicher, dass die Phantomspannung anliegt (überprüfen Sie den Schaltplan). Für Diversity-Systeme wird eine Phantomspannung mit integrierter Diversity-Unterstützung benötigt.

Warum gehen nach dem Ausschalten des Geräts die Radiosender verloren?

Dies deutet darauf hin, dass die Zündungsplus- und Dauerplus-Kabel vertauscht sind. Tauschen Sie die Anschlüsse für A4 und A7 am ISO-Stecker. Wenn Sicherungen vorhanden sind, tauschen Sie diese entsprechend aus.

Wie installiere ich den XM-DTSBN921 korrekt?

Trennen Sie zuerst die Fahrzeugbatterie. Wenn das Fahrzeug einen ISO-Stecker hat, schließen Sie das ISO-Kabel an. Andernfalls befolgen Sie den Schaltplan. Montieren Sie den Einbaurahmen, schieben Sie das Gerät ein, bis es einrastet, und sichern Sie es ggf. mit dem Befestigungsblech und der Mutter. Stellen Sie sicher, dass alle Kabel isoliert sind.

Kann ich das Radio selbst einbauen oder sollte ich einen Fachmann beauftragen?

Die Anleitung empfiehlt dringend die fachgerechte Installation, um Schäden und Garantieverlust zu vermeiden. Wenn Sie Erfahrung mit Kfz-Elektronik haben, können Sie es selbst einbauen, befolgen Sie jedoch alle Anweisungen genau, insbesondere bezüglich Verkabelung und Erdung.

Wie reinige ich den Touchscreen?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Wasser. Verwenden Sie keine chemischen oder alkoholhaltigen Reiniger, da diese den Bildschirm beschädigen können. Vermeiden Sie zu starken Druck.

Wie baue ich das Gerät aus?

Entfernen Sie zuerst die Befestigungsmutter auf der Rückseite (falls vorhanden). Führen Sie die beiden Ausbauwerkzeuge in die Schlitze zwischen Rahmen und Gerät ein, bis sie einrasten. Ziehen Sie das Gerät vorsichtig heraus, trennen Sie dann alle Kabel und entfernen Sie das Zubehör für die Montage.

Was soll ich mit dem alten Gerät und der Batterie tun?

Entsorgen Sie das alte Gerät an einer kommunalen Sammelstelle für Elektroschrott. Batterien, die Schadstoffe enthalten (gekennzeichnet mit Hg, Pb, Cd), müssen separat recycelt werden. Werfen Sie sie nicht in den Hausmüll.

Wie schließe ich eine Rückfahrkamera an?

Schließen Sie den Videoausgang der Kamera an den Videoeingang des Geräts an. Das rosa Kabel ist die Auslösung für den Rückwärtsgang. Wenn der Rückwärtsgang eingelegt wird, zeigt das Gerät automatisch das Kamerabild an. Stellen Sie sicher, dass die Kamera mit dem Gerät kompatibel ist.

BEDIENUNGSANLEITUNG XM-DTSBN921 Xomax

Montage- und Kurzanleitung

XM-DTSBN921

i

Bitte lesen Sie sich diese Montageanleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Eine ausführliche Bedienungsanleitung für Ihr XOMAX Autoradio finden Sie auf unserer Internetseite unter: www.xomax.de/download

Sicherheitshinweise und Vorsichtsmaßnahmen 4

Installationshinweise 6

Einbauanleitung 8

1 Einbaureihenfolge 8
2 Befestigung des Fixierbleches ..... 8
3 Einbaurahmen fixieren....9
4 Autoradio anschließen 9
5 Autoradio fixieren ....10

Ausbauanleitung 11

1 Werkzeug vorbereiten......11
2 Fixiermutter lösen....11
3 Ausziehschlüssel verwenden......12
4 Autoradio lösen ......12
5 Autoradio entfernen ....13
6 Montagezubehör entfernen......13

Anschlussschema- Cinch Anschlüsse 14

Anschlussschema- ISO-Kabel-Anschluss 15

Anschlussschema- ISO-Stecker 16

ISO-Buchsen-Belegung 17

Buchse A (Stromversorgung) ......17
Buchse B (Lautsprecher) .....17

ISO-Kabel 18

Kabelbaum-Beschreibung .....18
Hinweise ....18

Allgemeine Problemlösung 19

Alt-Geräteentsorgung 21

Batterieentsorgung 21

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

! Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Ö nen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Ö nung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer quali zierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) angeschlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsö nungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub.

Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das

Display des Gerätes. Es kann zu

Bildverzerrungen, Fehlfunktionen oder

Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Installationshinweise

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

» Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.
» Bitte beachten Sie, das diese Einbauanleitung für ein Standard 1DIN Schacht gedacht ist.
» Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 1DIN Gerät einzubauen.
» Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

» Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.
» Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.
» Das Minus (-) muss an Masse (negativ) angeschlossen sein.
» Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.
» Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.
» Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.
»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.
» Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

» Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

» Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

» Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

» Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

» Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

» Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies

kann zu einem gefährlichen Kurzschluss führen.

» Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.
» Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

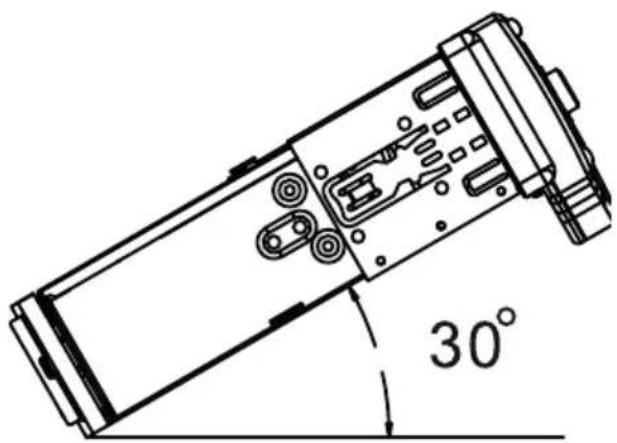

» Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

Einbauanleitung

1 Einbaureihenfolge

1. Befestigungshilfen (optional): 1x Fixierblech, 1x Mutter 1x Unterlegscheibe
2. Einbaurahmen*

3. Doppelseitige Schraube

4. Autoradio

5. Transportschrauben

*Der Einbaurahmen befindet sich bei Lieferung bereits am Gerät. Er kann mit Hilfe der Ausziehschlüssel entfernt werden.

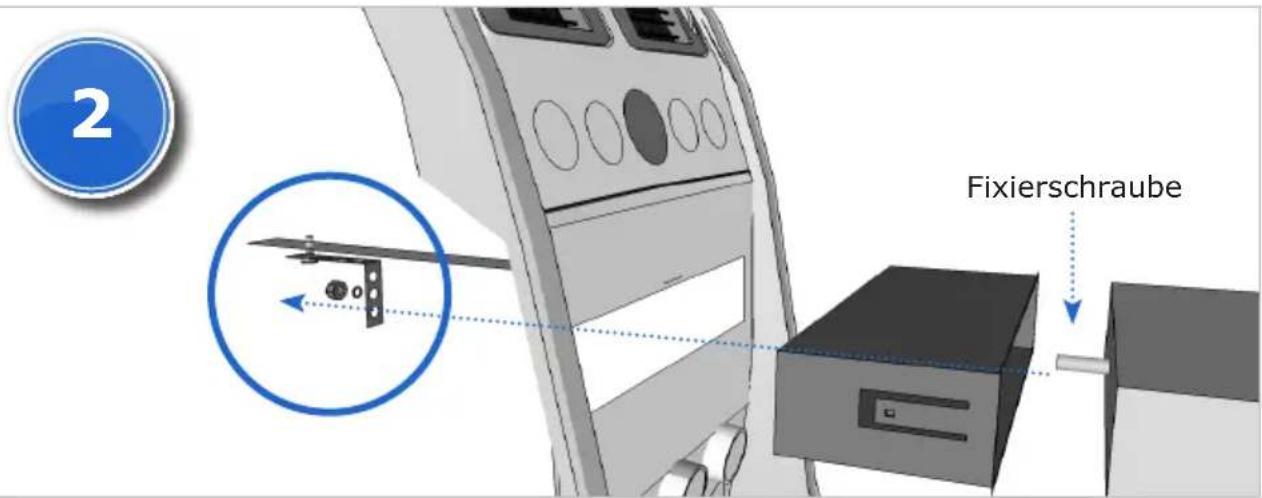

2 Befestigung des Fixierbleches

Dieser Schritt kann nicht in jedem Fahrzeug ausgeführt werden. Daher kann er gegebenenfalls übersprungen werden.

Das Fixierblech muss so am Fahrzeug

befestigt werden, dass das Radio mit seiner Fixierschraube durch eines der Löcher des Fixierblechs geschoben werden kann. Später (siehe Seite 10) wird das Autoradio mit einer Mutter daran befestigt.

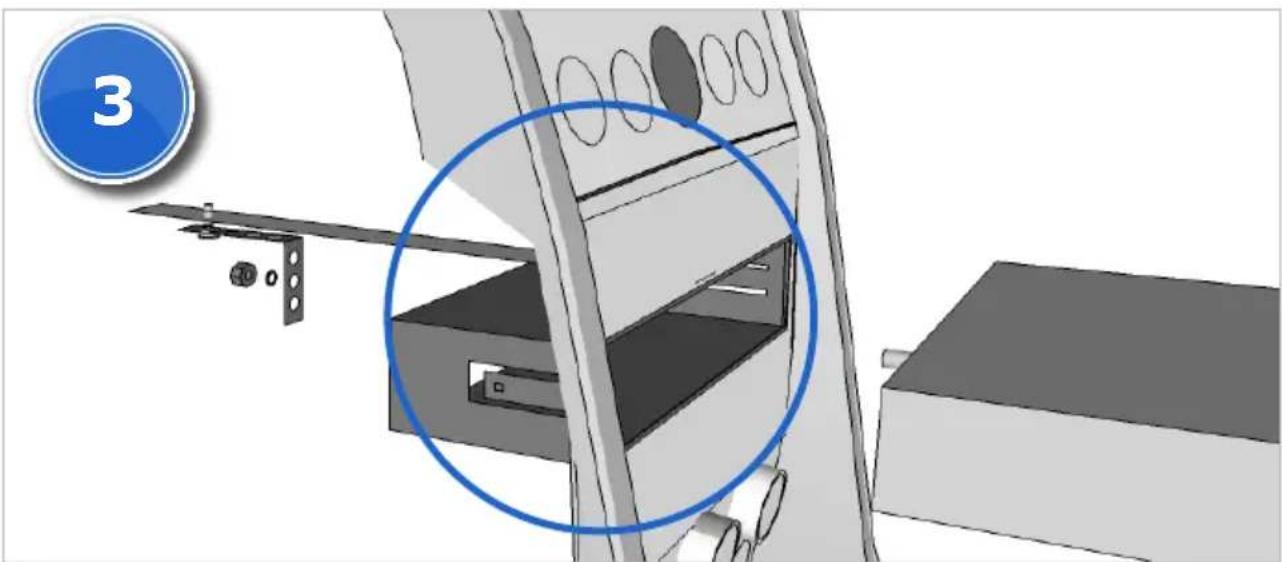

3 Einbaurahmen fixieren

Ziehen Sie den Einbaurahmen (falls im Lieferumfang enthalten) zunächst vom Autoradio ab. Verwenden Sie dafür zwei Ausziehschlüssel Seite 11. Gegebe-

nenfalls muss auch die Blende entfernt werden. Setzen Sie nun den Einbau-rahmen in den Einbauschacht ein. Nach dem Einsetzten müssen alle Ausschnitte nach außen gebogen werden, um den Einbaurahmen im Schacht zu fixieren.

4 Autoradio anschließen

Schließen Sie zunächst das ISO Kabel (falls vorhanden) an das Autoradio an. Danach verbinden Sie die ISO-Buchse mit den beiden ISO-Steckern Ihres

Fahrzeuges. Vergessen Sie nicht, die Radioantenne anzuschließen.

Nun können Sie das Autoradio in den Rahmen einschieben, bis es mit einem leisen Klickgeräusch einrastet.

5 Autoradio fixieren

Dieser Vorgang bezieht sich auf den Schritt 2 und kann gegebenenfalls übersprungen werden.

Während das Autoradio eingeschoben wurde, sollte die Fixierschraube in ein Loch des Fixierblechs durchgerutscht sein. Befestigen Sie nun das Autoradio am Fixierblech mit einer Mutter.

Ausbauanleitung

1 Werkzeug vorbereiten

Um das Autoradio auszubauen, benötigen Sie zunächst einen Schlüssel für die Mutter und zwei Ausziehschlüssel. Das sind in der Regel zwei flache

Blech-Platinen, die in der Form variieren können. Die Ausziehschlüssel haben die Funktion, das Autoradio vom Einbaurahmen zu lösen.

Ausziehschlüssel befinden sich meistens im Lieferumfang Ihres Autoradios.

2 Fixiermutter lösen

Als erstes sollte die Mutter mit Hilfe eines Schlüssels vom Fixierblech an der Geräterückseite gelöst werden.

Das Anbringen dieser Schraube ist aus Platzgründen nicht in jedem Fahrzeug möglich. Daher kann es sein, dass Ihr Autoradio nicht mit einem Fixierblech befestigt wurde.

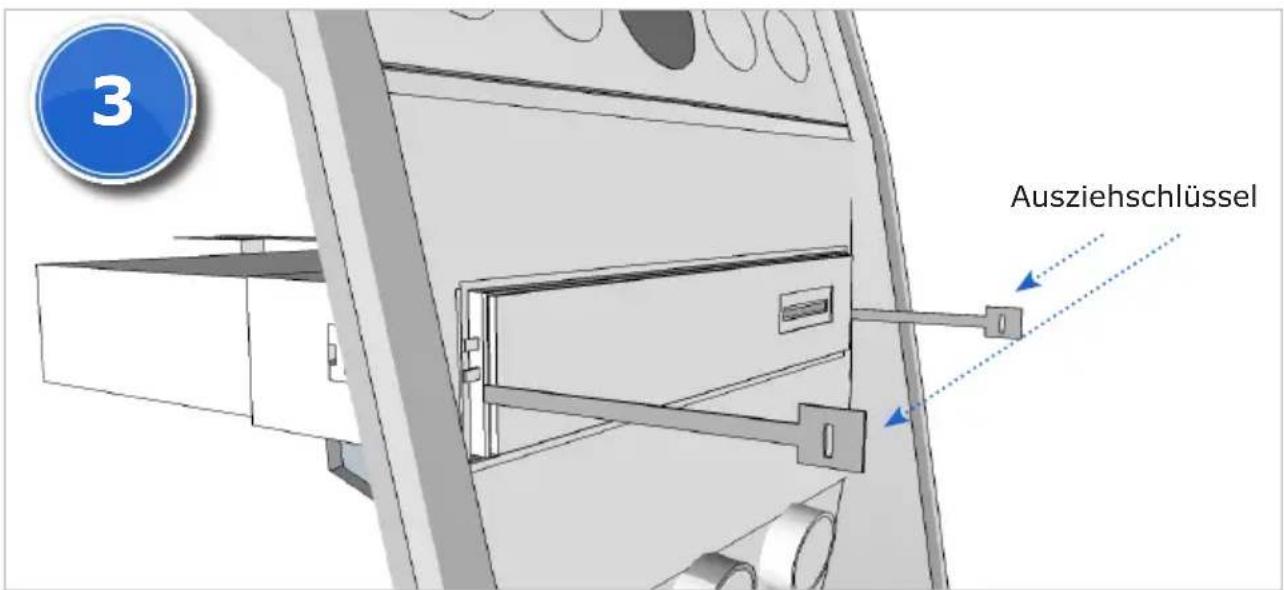

3 Ausziehschlüssel verwenden

Führen Sie nun die Ausziehschlüssel in die dafür vorgesehenen Aussparungen zwischen dem Einbaurahmen und dem Autoradio ein.

Die Schlüssel sollten mittig, mit gleichem Abstand nach oben und unten eingeführt werden.

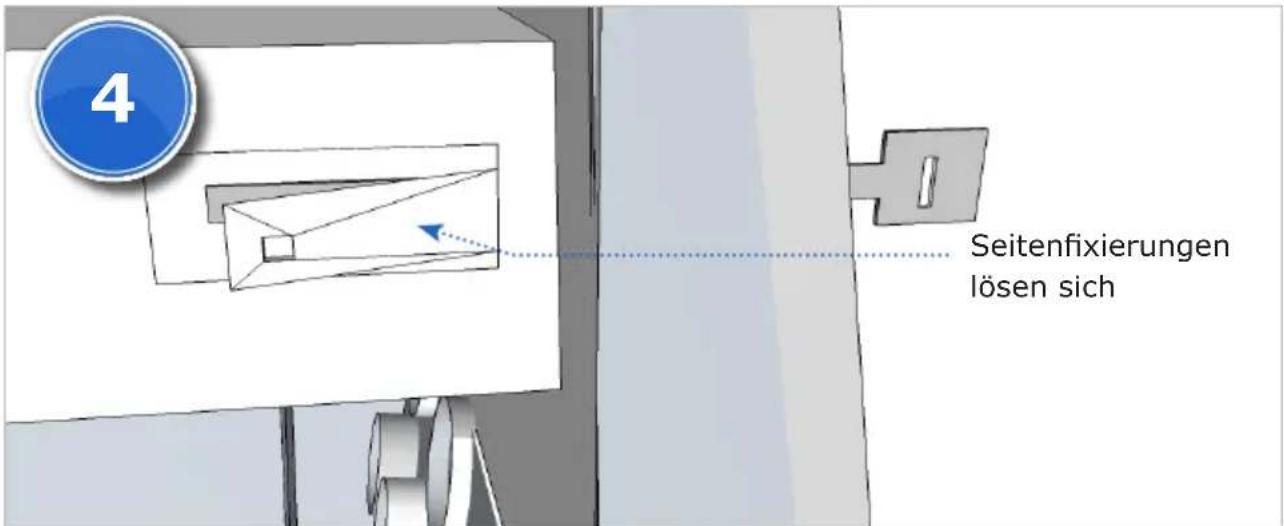

4 Autoradio lösen

Sobald Sie die Ausziehschlüssel einführen, werden die Seitenfixierungen nach außen gedrückt und das Autoradio wird damit vom Einbaurahmen gelöst.

Die Fixierungen werden durch die Ausziehschlüssel gehalten. Solange die Schlüssel nicht entfernt werden, kann das Autoradio einfach herausgezogen werden.

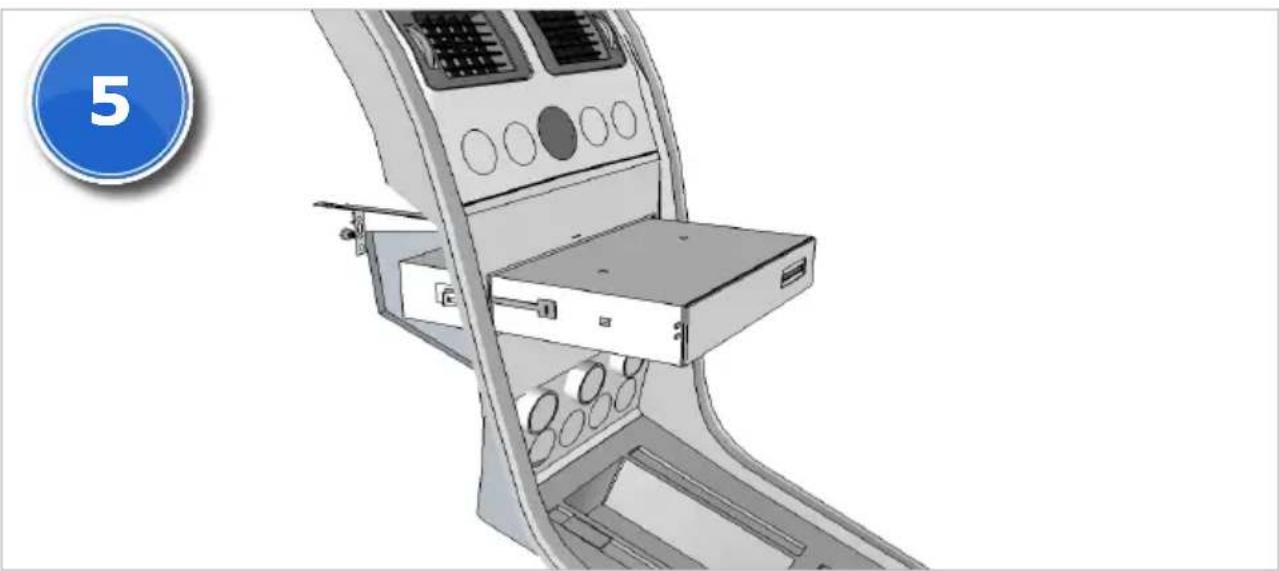

5 Autoradio entfernen

Ziehen Sie nun das Autoradio aus dem Radioschacht bzw. aus dem Einbau-rahmen heraus.

Nach dem das Autoradio herausgezogen wurde, sollten alle Kabel abgeschlossen und der ISO-Stecker abgeklemmt werden.

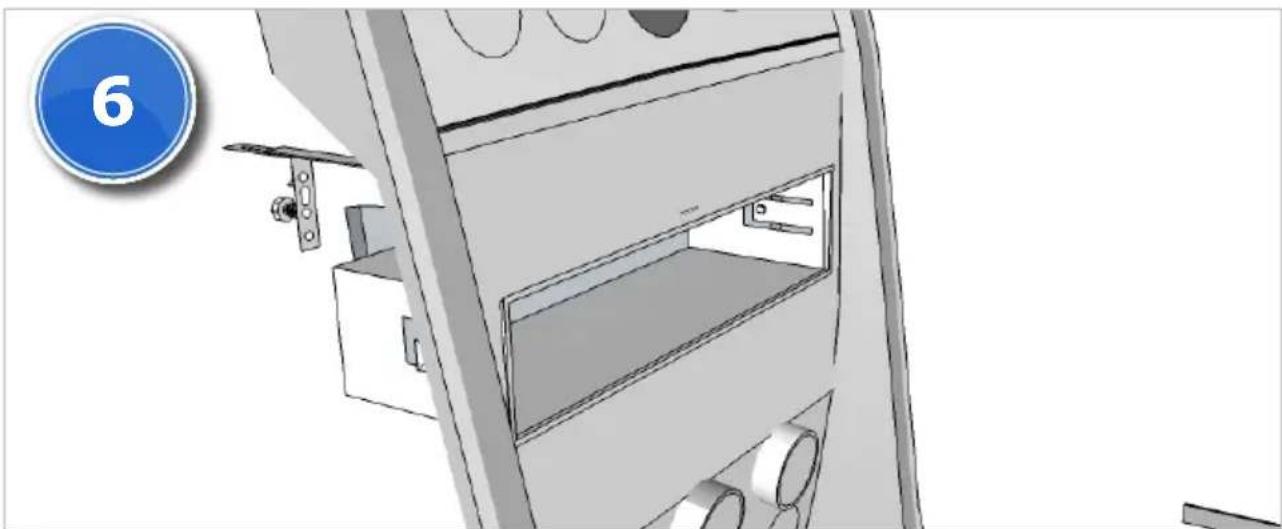

6 Montagezubehör entfernen

Wenn Sie das Radio nicht wieder einbauen möchten, kann im letzten Schritt das Montagezubehör (Fixierblech, Einbaurahmen) entfernt werden.

Anschlussschema Cinch Anschlüsse

ISO-Kabel Anschlüsse

    B --> H["Lenkradfernbedienung Steuerung KEY2"]
    C --> I["Lenkradfernbedienung Steuerung KEY1"]
    D --> J["Rückfahrkamera Ansteuerung"]
    E --> K["Verstärker Ansteuerung"]
    F --> L["Handbremse Masse"]
    G --> M["Beleuchtung Tachobeleuchtung"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333

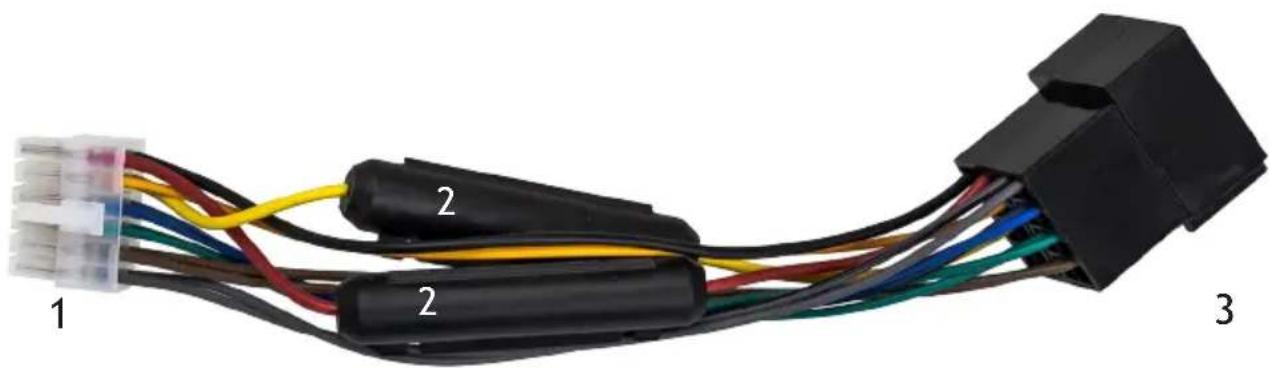

Anschlussstecker

Mit diesem Stecker wird das ISO-Kabel an das Autoradio angeschlossen.

ISO-Buchse

Die ISO-Buchse dient dem vereinfachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug hat einen genormten ISO-Anschluss mit passender Belegung.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

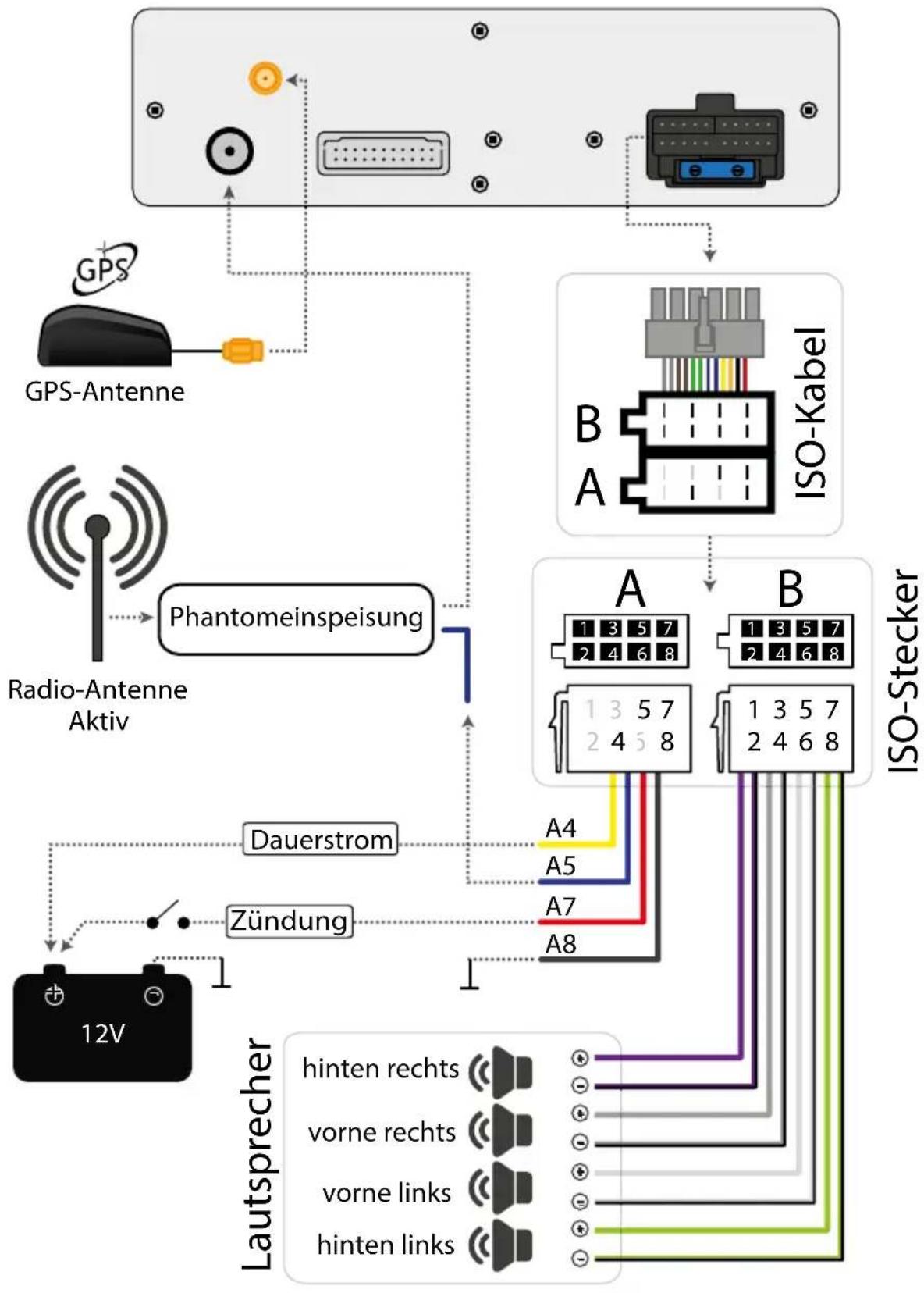

Anschlussschema ISO-Stecker


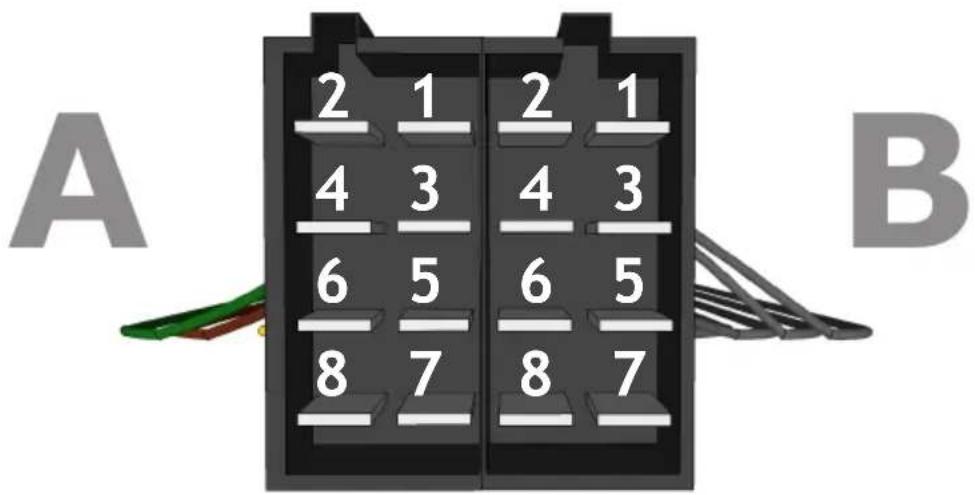

ISO-Buchsen-Belegung

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

A1 - Nicht belegt

A2 - Nicht belegt

A3 - Nicht belegt

A4 - (+) 12V Batterie / Dauerplus *

A5 - Elektrische Antenne (+)

A6 - Nicht belegt

A7 - (+) 12V Zündungsplus*

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus) häufig vertauscht. Dies zeigt sich darin, dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

B1 - Lautsprecher hinten rechts (+)

B2 - Lautsprecher hinten rechts (-)

B3 - Lautsprecher vorne rechts (+)

B4 - Lautsprecher vorne rechts (-)

B5 - Lautsprecher vorne links (+)

B6 - Lautsprecher vorne links (-)

B7 - Lautsprecher hinten links (+)

B8 - Lautsprecher hinten links (-)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

ISO-Kabel

Kabelbaum-Beschreibung

1. Stecker

Mit diesem Stecker wird das ISO-Kabel an das Autoradio ange- schlossen.

2. Sicherungen

Die Sicherung kann in Form, Farbe und Ihren Eigenschaften abweichen.

3. ISO-Buchse

Die ISO-Buchse dient dem vereinfachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug hat einen genormten ISO-Anschluss mit passender Belegung.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Hinweise

» Der Kabelbaum kann abhängig vom Gerätemodell variieren. Einheitlich ist dabei die Belegung der Lautsprecher-kabel und die Stromzufuhr (Dauerplus, Zündungsplus und die Masse).
» Es ist möglich, dass einige Anschluss-Kabel nicht am ISO-Kabel, sondern direkt am Gerät verfügbar sind. z.B: Handbremssicherung, Anschluss für die Rückfahrkamera, Anschlüsse für die Lenkradfernbedienung.
» Einige Gerätemodelle haben eine integrierte ISO-Buchse und benötigen daher kein ISO-Kabel.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problem Ursache und Lösung
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Radiosender gehen verloren: Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radio- sender und Benutze-reinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauer-strom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Schlechter Radioempfang:Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne ( siehe Seite 14 - Anschlussschema): Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne ( siehe Seite 16 - Anschlusschema): Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln.Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekenn-zeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX
