Mi TV 2 60 - Fernseher Xiaomi - Kostenlose Bedienungsanleitung

Produkttyp	Fernseher
Marke	Xiaomi
Modell	Mi TV 2 60
Bildschirmgröße	60 Zoll (152,4 cm)
Auflösung	4K (3840 x 2160 Pixel)
Bildwiederholfrequenz	60 Hz
Betriebssystem	MIUI TV (Android-basiert)
Prozessor	Quad-Core
Arbeitsspeicher	2 GB
Interner Speicher	8 GB
Anschlüsse	3x HDMI, 2x USB, AV, Ethernet, WLAN, Bluetooth
Lautsprecherleistung	2 x 10 W
Energieverbrauch (betriebsbereit)	ca. 180 W
Abmessungen (mit Standfuß)	ca. 134,5 x 83,5 x 24 cm
Gewicht (mit Standfuß)	ca. 24 kg
Spannungsversorgung	100-240 V ~ 50/60 Hz
Fernbedienung	Bluetooth-Fernbedienung
Smart-TV-Funktionen	WLAN, Miracast, DLNA, App-Installation
Reinigung	Staub mit weichem Tuch; keine aggressiven Reiniger
Sicherheit	Standfuß stabil montieren; Lüftungsschlitze nicht blockieren
Reparatur und Ersatzteile	Über autorisierte Servicepartner; Reparatur nur durch Fachpersonal

Häufig gestellte Fragen - Mi TV 2 60 Xiaomi

Wie schalte ich den Fernseher ein?

Drücken Sie die Ein/Aus-Taste auf der Fernbedienung oder die Power-Taste am Gerät.

Wie verbinde ich das Gerät mit WLAN?

Gehen Sie zu Einstellungen > Netzwerk > WLAN, wählen Sie Ihr Netzwerk und geben Sie das Passwort ein.

Wie kann ich Apps installieren?

Öffnen Sie den App Store auf dem Startbildschirm, suchen Sie die gewünschte App und klicken Sie auf Installieren.

Wie führe ich einen Werksreset durch?

Gehen Sie zu Einstellungen > Über > Zurücksetzen auf Werkseinstellungen und bestätigen Sie den Vorgang.

Warum gibt es kein Bild?

Überprüfen Sie die Stromversorgung, die HDMI-Verbindung und ob die Eingangsquelle korrekt eingestellt ist. Starten Sie ggf. das Gerät neu.

Wie reinige ich den Bildschirm?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Bei hartnäckigen Flecken leicht mit Wasser befeuchten. Keine chemischen Reiniger verwenden.

Wie montiere ich den Standfuß?

Montieren Sie die Standbeine gemäß der mitgelieferten Anleitung. Achten Sie darauf, die Schrauben fest anzuziehen und den Fernseher auf eine stabile Oberfläche zu stellen.

Welche Bildformate werden unterstützt?

Unterstützt werden gängige Formate wie JPEG, PNG, BMP, GIF für Fotos sowie MP4, AVI, MKV, MOV für Videos.

Wie aktualisiere ich die Firmware?

Gehen Sie zu Einstellungen > Über > Systemupdate und folgen Sie den Anweisungen. Stellen Sie sicher, dass eine Internetverbindung besteht.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist auf der Produktseite von Xiaomi sowie auf notice-facile.com als PDF verfügbar.

BEDIENUNGSANLEITUNG Mi TV 2 60 Xiaomi

Mi TV 2 60'

Manual

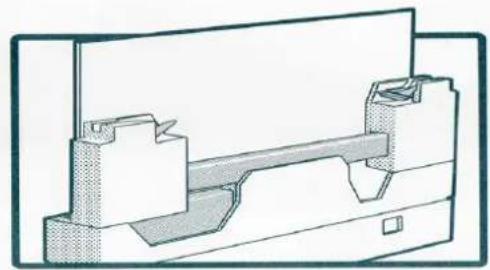

1 Take out components

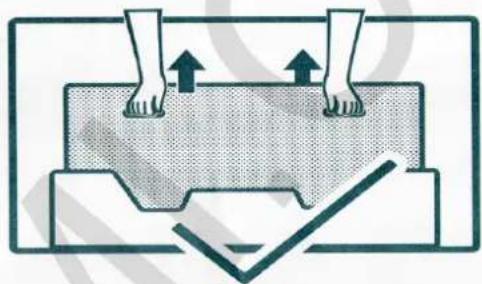

2 Take out TV according to the image

Technical line drawing of a mechanical assembly with no visible text or symbols

Diagram of a mechanical or electrical component with two hands pressing down on a textured surface, no text or symbols present.

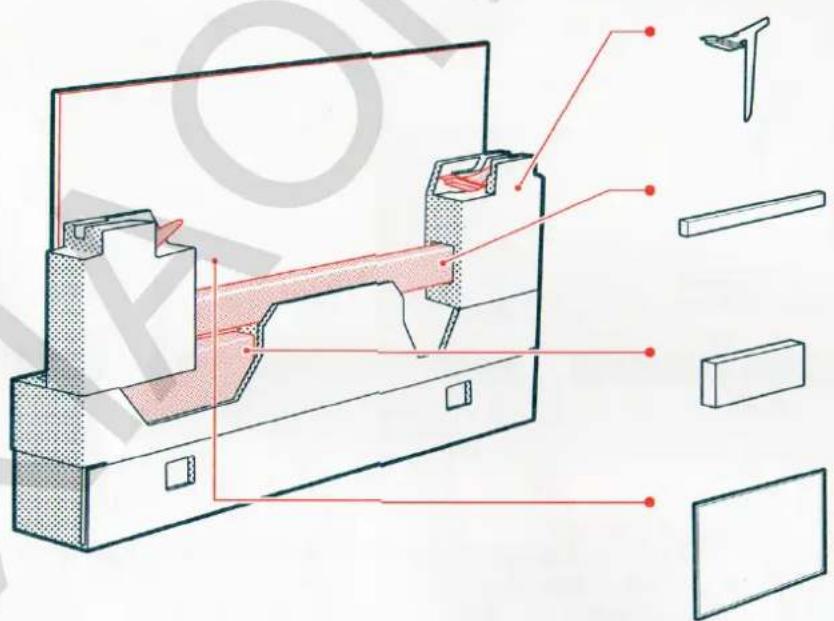

3 Components

Technical diagram of a mechanical assembly with labeled components and cross-sectional views

Bracket x2

-Left and right brackets. There are special set crews on the rear side of the TV left and right.

Mi home speaker system (linear loudspeaker)

It contains two linear loudspeakers and the subwoofer. Linear loudspeakers connect up to the TV and to the power supply only; subwoofer connects up to the TV only. After you're able to use the speaker system.

Additional tools box

There is a screwdriver for brackets mount. Look at the additional tools image below for details.

Screen

Now you can take out the screen. We recommend you to put the screen on the soft area for comfortable mounting of the brackets.

Remote controller	Screwdriver	Speaker system cable	S/PDIF cable (subwoofer)	Screws x5	3D glasses x2	Antenna adapter	Antenna disconnecting switch

Elements that aren't included to the standard set: Mi TV and Mi speaker system combined with special wall holders, which you should separate.

5

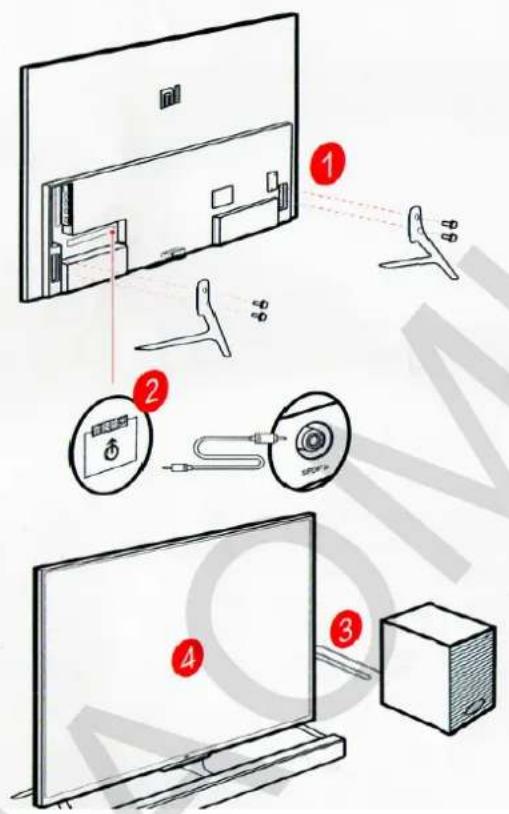

Brackets and speakers system mount

Diagram illustrating the installation steps of a monitor, showing front panel, cable, and screen connection with numbered annotations.

01

Brackets mount

On the rear side of the brackets indicated which is for left and right sides of the TV.

02

Connect the speakers system to the TV

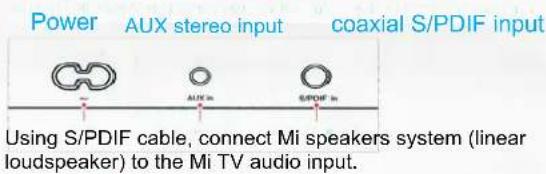

Power AUX stereo input coaxial S/PDIF input Using S/PDIF cable, connect Mi speakers system (linear loudspeaker) to the Mi TV audio input.

03

Supply TV and Mi speaker system

Supply a TV and Mi speakers system

04

Launching

With the first launching use the manual for successful TV setting.

!

Due the brackets mount select the threaded hole for adjusting screw. If you choose bottom threaded hole you can place the speaker system under the screen (linear loudspeaker), amplifier, DVD and other devices.

First of all supply Mi speakers system (subwoofer), after connect TV and the speakers system (linear loudspeaker).

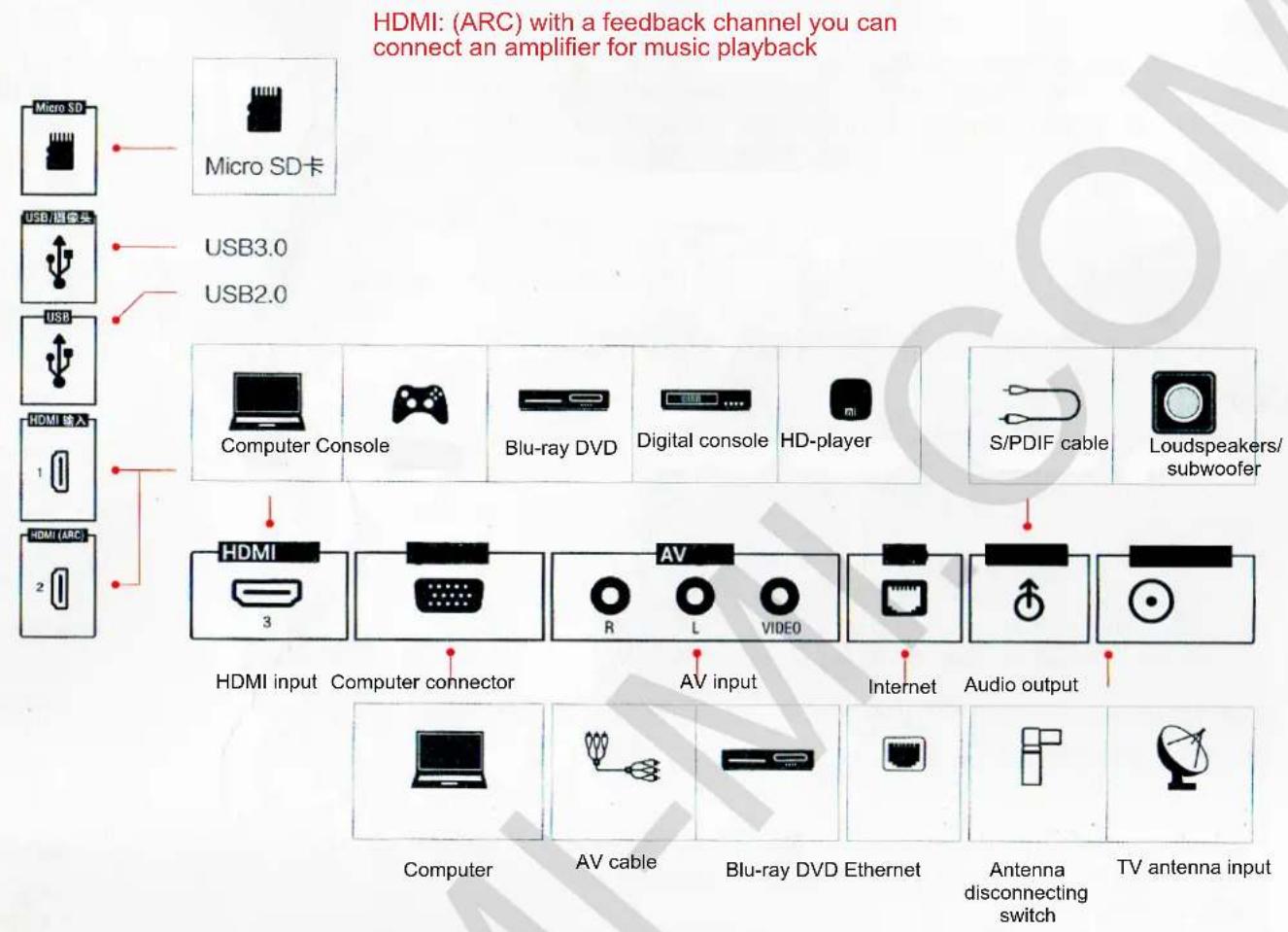

HDMI: (ARC) with a feedback channel you can connect an amplifier for music playback Micro SD Micro SD卡 USB/摄像卡 USB3.0 USB2.0 HDMI输入 1 2 Computer Console Blu-ray DVD Digital console HD-player S/PDIF cable Loudspeakers/ subwoofer HDMI 3 HDMI input Computer connector AV R L VIDEO Internet Audio output Computer AV cable Blu-ray DVD Ethernet Antenna disconnecting switch TV antenna input

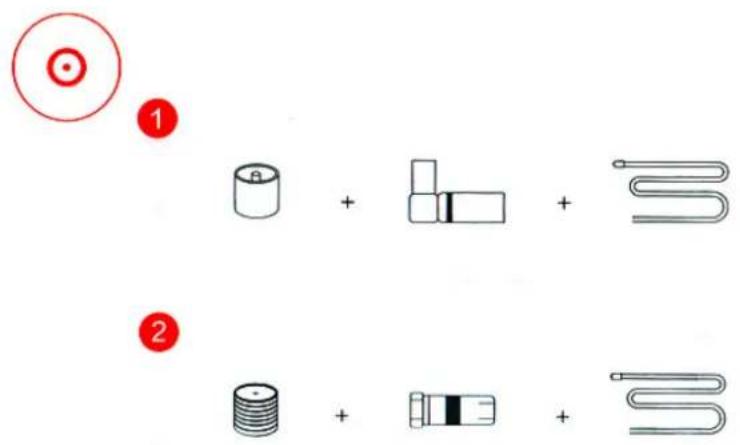

When you need to connect wired/wireless input or connect a device for F-input, you can choose appropriate connection method:

1. IEC input + wireless isolator + coaxial cable
2. IF input + wireless adapter isolator + coaxial cable

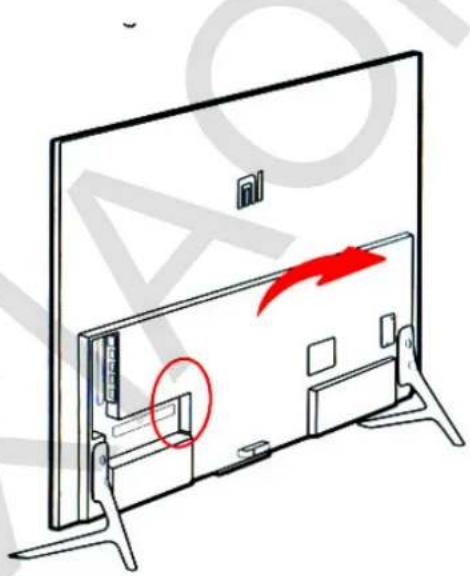

Diagram of a flat-screen TV with red arrows indicating direction and a circled area highlighting a specific area.

Diagram showing two sets of electronic components with polarity indicators and their corresponding schematic symbols.

7

Sensor panel control

Launching: supply and touch the sensor panel of Mi TV for lunching.

Position: Mi sensor panel located in the bottom of the device.

Functions: touch the panel easily to manage TV functions: remote search.

8

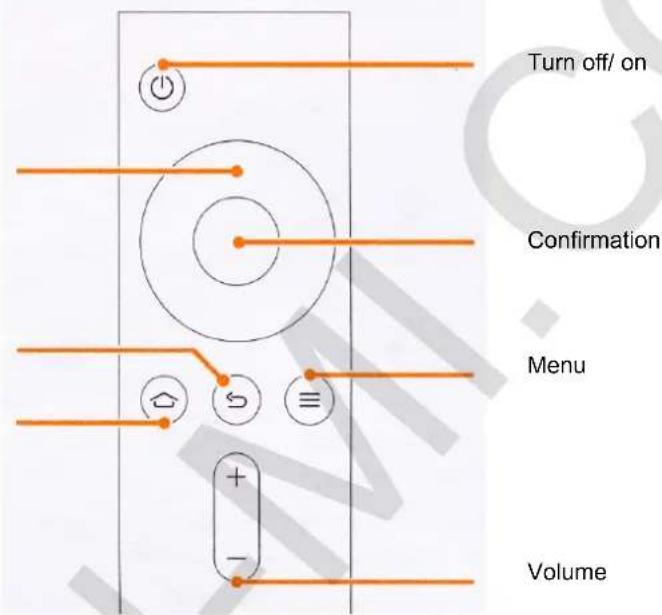

Remote controller

Selection and movement of the various options

Return to the previous step

Return to the main page

Turn off/ on Confirmation Menu Volume

Battery box

Isolating plate

Pay attention on two points

1. First of all you withdraw isolating plate. Push the cover of the battery compartment and put it down. Then take the isolating plate located between batteries and close the cover of the remote controller.

2.TV and remote control. There is a special Bluetooth system, which is valid for 20 meters in the right bottom corner of the TV. Push buttons and in the same time and hear the sound, after dismiss the button (follow the signed distance, please) and a remote will contact the TV. Then the remote playbacks two beeps, that means the conjugation is successful.

Power: push the turn-off button, push and hold button for turn-off, reboot or set time of shutdown.

Main page: push the button for quick return on the main page. Push and hold the button for 2 seconds to watch through the list of the valid applications.

Menu: demonstration of the interface and other functions. In the online video interface enter the search, in the interface of files

Choice controller (up, down, left, right). While video watching using this buttons you also can quickly rewind video back and forward.

Choice confirmation: confirm your current choice. While video watching you can pause or playback a video.

Return (undo): returns a previous step.

Parameters:

Main parameters:

Screen: 60 inch Resolution: 3840x2160 (4K)

Main components parameters:

Processor: Cortex A9.4, double channel processor, Flash memory: 8 Gb flash memory eMMC Graphic processor: Mali-450 MP4

Ports:

Input: HDMI x3; AV x1; VGA x1, analogue TV (DTMB) x1 Input: analogue audio input.

Interface

Antenna: 2-frequency 2.4 GHz, 5Ghz Wi-Fi: (802.11 a/b/g/ac, support 2x2 MIMO)

Audio/Video formats:

Audio: FLAC/ AC3/ WMA/ MP3/ AMR/ DTS/ AAC/ OGG Video: AVC/ MPEG2/4 / H.263, H.265. VP8, COOK Sound effects: Dolby Audio x2 (steady volume and other control functions)

Multiscreen:

Support image, music and video on the main Millian technology, compatible with Air Play. DLNA, Miracast and WIDI.

3D available

Power

Requirements: rated power 180W Standby mode <5W Sound parameters: Crossover 170Hz

Mi speaker system (liner loudspeaker)

Interface S/PDIF port; AUX stereo port; power; Bluetooth Frequency: range: 170-20000Hz Components: 2-inch broadband speaker x6, high-frequency speaker x2

Mi speaker system (subwoofer)

Interface: Bluetooth Frequency range: 20-170Hz Size: 8-inch
