BEDIENUNGSANLEITUNG VOS 22/FR KATHREIN
■ Hausanschluss-Verstärker für moderne/neue HFC-Netze bis 1000 MHz geeignet
■ Frequenzabhängige Verstärkung durch fest eingebauten Interstage-Entzerrer (Preemphasis 8 dB)
■ Dämpfungs-Einstellung im Vorwärtsweg über Schiebeschalter
■ Integrierte Diplexer
■ LED als Betriebsanzeige
■ Gussgehäuse mit F-Anschlüssen
■ Lieferumfang: VOS 22 (FR/RA), Anwendungshinweis

VOS 22/FR
■ Integrierter Rückweg 5-65 MHz passiv und abschaltbar (umschaltbar mit Steckbrücken, Lieferzustand passiv)
VOS 22/RA
■ Integrierter Rückweg 5-65 MHz aktiv/passiv und abschaltbar (umschaltbar mit Steckbrücken, Lieferzustand passiv)

Die Verstärker stimmen mit den zum Zeitpunkt der Auslieferung gültigen Anforderungen der EMV-Richtlinie 2004/103/EG und der Niederspannungs-Richtlinie 2006/95/EG überein.
Grundlegende Sicherheitsmaßnahmen

• Die Montage darf nur durch autorisiertes Fachpersonal durchgeführt werden.
- Bei Montage immer Netzstecker ziehen.
• Die beschriebenen Verstärker dienen ausschließlich der Installation von HFC-Netzen bis 1000 MHz.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
- Die Verstärker dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Verstärker sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm 2 ) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
• Die Versorgungsspannung der Verstärker beträgt 230-V-Wechselspannung und ist bei direkter Berührung lebensbedrohlich!
• Die Verstärker können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
- Unter gefährlicher Spannung stehende Teile dürfen nicht berührt werden.
- Der Netzstecker als Trennvorrichtung des Verstärkers muss ohne Schwierigkeiten benutzbar sein, d.h. die Netzsteck-dose muss in der Nähe des Verstärkers angebracht und leicht zugänglich sein.
• Die Installation und Deinstallation des Verstärkers darf nur in spannungsfreiem Zustand vorgenommen werden.
- Die Verstärker dürfen nicht ohne die serienmäßig installierte Schutzabdeckung des Netzteiles betrieben werden. Der Deckel muss geschlossen sein.
- Auf die Verstärker dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Die Verstärker dürfen nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur -20 bis +55°C

Einstellung des Verstärkers
Für die Einstellung benötigen Sie:
- Innensechskantschlüssel (SW 4) zum Abnehmen des Gehäusedeckels
Schiebeschalter zur Einstellung der Dämpfung vorwärts (85-1000 MHz): -3 dB / 0 dB / -6 dB.

Steckbrücken zur Einstellung des Rückwegs (5-65 MHz).
Beide Jumper müssen auf die gleiche Position gesteckt werden
Unten:
Rückweg abgeschaltet, Dämpfung > 50 dB
Mitte:
Rückweg passiv, Dämpfung typ. 1 dB
Oben:
Rückweg aktiv, Verstärkung 10 dB (nur VOS 22/RA)
Die Einstellungsmöglichkeiten sind, wie in den Grafiken dargestellt, auch im Gehäusedeckel abgedruckt.
Optional erhältliches Zubehör
■ Deemphasis-Entzerrer ERZ 120, BN 272791
■ Blitzstromableiter KAZ 12, BN 21810002

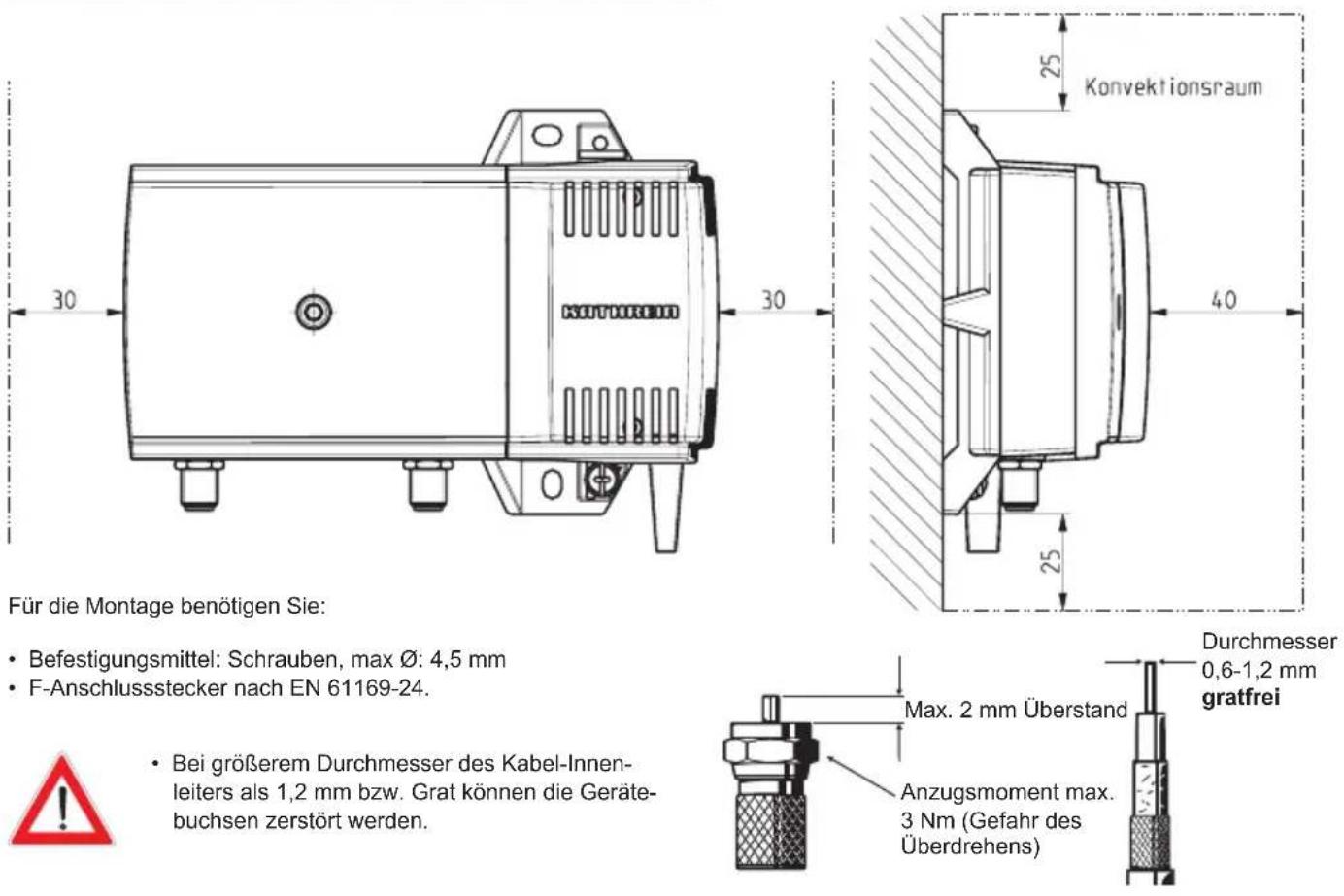

Montage

Für die Montage benötigen Sie:
• Befestigungsmittel: Schrauben, max ∅: 4,5 mm
• F-Anschlussstecker nach EN 61169-24.
- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.
Blockschaltbild VOS 22 xx
Anschlussbeispiel

Technische Daten
| Typ VOS 22/FR VOS 22/RA | |||
| Bestell-Nr. | 20910024 | 20910025 | |
| Vorwärtsweg | |||
| Frequenzbereich MHz 85-1000 | |||
| Verstärkung dB 14-22 | |||
| Einstellbereich Dämpfungs-Einstellung dB 0/3/6 | |||
| Max. Betriebspegel 1) (60-dB-CTB/CSO) mit 8 dB Interstage-Preemphase | dBμV 97 | ||
| Rauschmaß dB | 6 | ||
| Anzahl der Ausgänge | 1 | ||
| Rückweg | |||
| Frequenzbereich MHz | 5-65 | 5-65 | |
| Verstärkung (passiv/aktiv) | dB | -1/- | -1/10 |
| Eingangspegeldichte (CINR: 55 dB) | dBμV/Hz | - | -6 |
| Dynamikbereich (Eingangspegeldichte) | dB | - | 30 |
| Rauschmaß dB | -5 | ||
| Max. Ausgangspegel (60 dB IM3/IM2) | dBμV | - | 116/106 |
| Allgemeines | |||
| Impedanz Eingang/Ausgang | Ω | 75 | |
| Rückflussdämpfung Eingang/Ausgang Vorwärtsweg 2) | dB | 14 | |
| Rückwärtsweg | 20 | ||
| HF-Anschlüsse | F-Connector | ||
| Versorgungsspannung | VAC | 198-253 | |
| Leistungsaufnahme | W | 3 | 4 |
| Schutzklasse | II | ||
| Schutzart (nach EN 60529) | IP 30 | ||
| Temperaturbereich | °C | -20 bis +55 | |
| Abmessungen (B x H x T) | mm | 105 x 155 x 54 | |
| Verpackungs-Einheit/Gewicht St./kg | 1 (10)/0,8 | ||
1) Nach EN 60728-3; CENELEC-Raster 42 Träger
2) Nach EN 60728-3 (Kategorie C); ab 40 MHz ≥ 14 dB -1,5 dB/Oktave, aber ≥ 10 dB

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Alt-geräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
936.3496/-/ZWT/0409/d - Technische Änderungen vorbehalten!
