DigitRadio 220 - Radio TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	DAB+ / UKW-Radio
Marke	TechniSat
Modell	DigitRadio 220
Abmessungen (B x H x T)	ca. 20 x 13 x 8 cm
Gewicht	ca. 0,5 kg
Stromversorgung	Netzteil (5 V / 1 A) oder 4 x AA-Batterien (nicht im Lieferumfang)
Empfangsbereiche	DAB+ (Band III), UKW (87,5 – 108 MHz)
Display	LCD mit Hintergrundbeleuchtung, mehrzeilig
Audio-Ausgang	Integrierter Lautsprecher (ca. 3 W), Kopfhöreranschluss 3,5 mm
Funktionen	DAB+ / UKW-Autotuning, 30 Senderspeicher, Sleep-Timer, Wecker (2 Alarme), Snooze, Equalizer (voreingestellt), Bluetooth-Empfang
Zusatzfunktionen	USB-Ladebuchse (5 V / 1 A) für Mobilgeräte
Bedienung	Tastenfeld auf der Oberseite, Drehregler für Lautstärke
Farbe	Schwarz / Silber
Lieferumfang	Radio, Netzteil, Bedienungsanleitung
Reinigung und Pflege	Oberfläche mit weichem, trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in trockenen Räumen verwenden; Gerät vor Feuchtigkeit und direkter Sonneneinstrahlung schützen; Batterien polrichtig einlegen.
Ersatzteile / Reparatur	Netzteil als Ersatzteil erhältlich; Reparatur nur durch autorisiertes Fachpersonal.

Häufig gestellte Fragen - DigitRadio 220 TECHNISAT

Wie schalte ich das DigitRadio 220 ein?

Drücken Sie die Ein/Aus-Taste auf der Oberseite des Geräts. Das Display leuchtet auf und das Radio startet im zuletzt genutzten Modus.

Wie kann ich DAB+ Sender suchen?

Drücken Sie die SCAN-Taste oder wählen Sie im Menü 'Autotuning' aus. Das Radio durchsucht den gesamten DAB+-Frequenzbereich und speichert alle gefundenen Sender automatisch.

Wie stelle ich den Wecker ein?

Drücken Sie die ALARM-Taste und wählen Sie einen der beiden Alarme aus. Stellen Sie mit den Pfeiltasten die gewünschte Weckzeit ein und bestätigen Sie die Einstellungen.

Kann ich UKW-Sender empfangen?

Ja, das DigitRadio 220 verfügt über einen UKW-Empfänger. Drücken Sie die SOURCE-Taste und wählen Sie FM. Führen Sie dann einen Sendersuchlauf durch.

Wie verbinde ich mein Smartphone per Bluetooth?

Drücken Sie die SOURCE-Taste, wählen Sie Bluetooth und aktivieren Sie die Bluetooth-Suche auf Ihrem Smartphone. Wählen Sie 'DigitRadio 220' aus der Geräteliste aus.

Wie kann ich die Lautstärke einstellen?

Drehen Sie den Lautstärkeregler auf der Oberseite des Radios nach rechts, um lauter zu stellen, und nach links, um leiser zu stellen.

Das Radio schaltet sich von selbst aus – was tun?

Möglicherweise ist der Sleep-Timer aktiv. Drücken Sie die SLEEP-Taste, um die verbleibende Zeit anzuzeigen, oder schalten Sie den Timer durch mehrmaliges Drücken auf 'Off' aus.

Wie setze ich das Radio auf Werkseinstellungen zurück?

Halten Sie die MENU-Taste gedrückt, navigieren Sie zu 'System' > 'Werkseinstellungen' und bestätigen Sie mit 'OK'. Das Radio startet neu und alle persönlichen Einstellungen werden gelöscht.

Warum habe ich keinen DAB+-Empfang?

Stellen Sie sicher, dass die Antenne vollständig ausgezogen ist. Führen Sie einen erneuten Sendersuchlauf durch. In manchen Regionen kann der DAB+-Empfang eingeschränkt sein.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie einen Standard-Kopfhörer mit 3,5-mm-Klinkenstecker an die Buchse auf der Rückseite des Radios an. Der interne Lautsprecher wird dann automatisch stummgeschaltet.

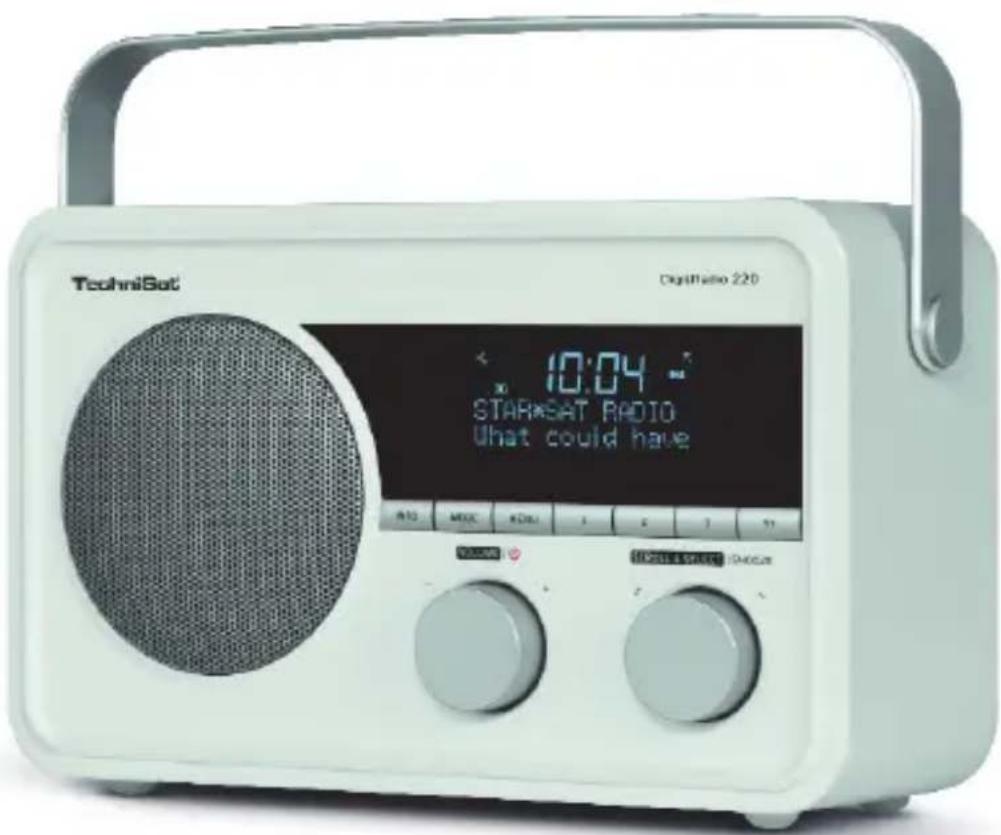

BEDIENUNGSANLEITUNG DigitRadio 220 TECHNISAT

Digitales DAB+, UKW-Radio mit Audioeingang und Akku-Betrieb

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und
• sicheren

Gebrauch Ihres DigitRadio 220.

1.1 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von UKW/DAB/DAB+ - Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

1.2 Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät

• aufstellt,
• bedient,
• reinigt oder
• entsorgt.

1.3 Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um normalen Text,

- Aufzählungen oder

Handlungsschritte

handelt.

1.4 Richtlinien

Hiermit erklärt TechniSat, dass sich das Gerät DigitRadio 220 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung kann unter folgender Adresse gefunden werden:

http://www.technisat.de/konformitaet/digitradio220.pdf

CE

2 Inhaltsverzeichnis

1 Das Vorwort ....2

1.1 Bestimmungsgemäßer Gebrauch 2
1.2 Zielgruppe dieser Bedienungsanleitung .....2
1.3 Gestaltungsmerkmale dieser Bedienungsanleitung .....2
1.4 Richtlinien 2

2 Inhaltsverzeichnis ....3

3 Abbildungen ....5

3.1 Vorderseite 5
3.2 Rückseite 6

4 Sicherheit des Gerätes 7

4.1 Aufstellen des Gerätes 8
4.2 Entsorgungshinweise 9
4.3 Gerät entsorgen 9

5 Beschreibung des Gerätes .....10

5.1 Lieferumfang 10
5.2 Eigenschaften des Gerätes 10

6 Grundlegende Bedienung .....11

6.1 Ein-/Ausschalten des Gerätes 11
6.2 Navigieren im Menü 11
6.3 Lautstärke verändern 11
6.4 Kopfhörer verwenden 11

7 Gerät zum Betrieb vorbereiten ....12

7.1 Antennenempfang verbessern ..... 12
7.2 Netzteil anschließen 12

8 Wiedergabemodi ....12

8.1 DAB/DAB+ Radio 13
8.1.1 Was ist DAB 13

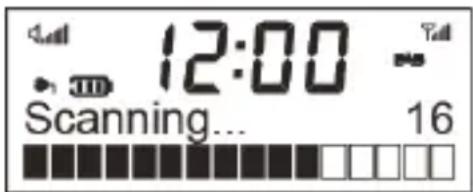

8.1.2 DAB/DAB+ 13

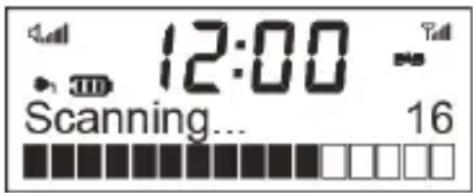

8.1.3 Sender suchen (automatisch) 14

8.1.4 Empfangsstärke prüfen 14

8.1.5 Sender wiedergeben 14

8.1.6 Favoriten verwenden 14

8.1.7 Stationsinformation 15

8.2 UKW Radio 15

8.2.1 Frequenz manuell gezielt einstellen ..... 15

8.2.2 Automatische Suche nach Sendern 15

8.2.3 Suchlauf-Einstellung ..... 15

8.2.4 Favoriten verwenden 15

8.3 AUX Eingang 16

9 Erweiterte Funktionen .....16

9.1 Equaliser 16

9.2 Schlummer-Funktion ..... 17
9.3 Wecker 17
9.4 Uhrzeit 18
9.5 Beleuchtung 18
9.6 Sprache 18
9.7 Werkseinstellung....18
9.8 SW-Version 18
10 Gerät reinigen ....18
11 Fehlersuchhilfen ....19
11.1 Probleme mit dem Radio 19
11.2 Probleme mit dem Gerät 19
12 Technische Daten ....20

3 Abbildungen

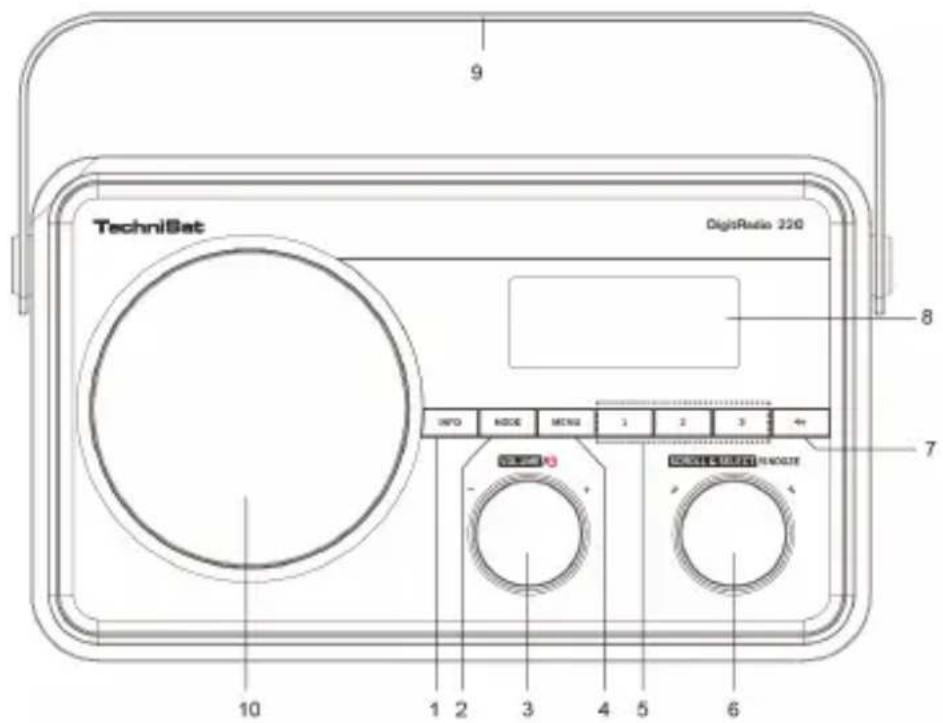

3.1 Vorderseite

Bezeichnungen:

1 - INFO-Taste
2 - MODE-Taste
3 - Volume / Standby
4 - MENU-Taste
5 - Stationstasten 1 - 3
6 - SCROLL & SELECT / SNOOZE
7 - Stationstaste 4+
8 - Display
9 - Tragebügel
10 - Lautsprecher

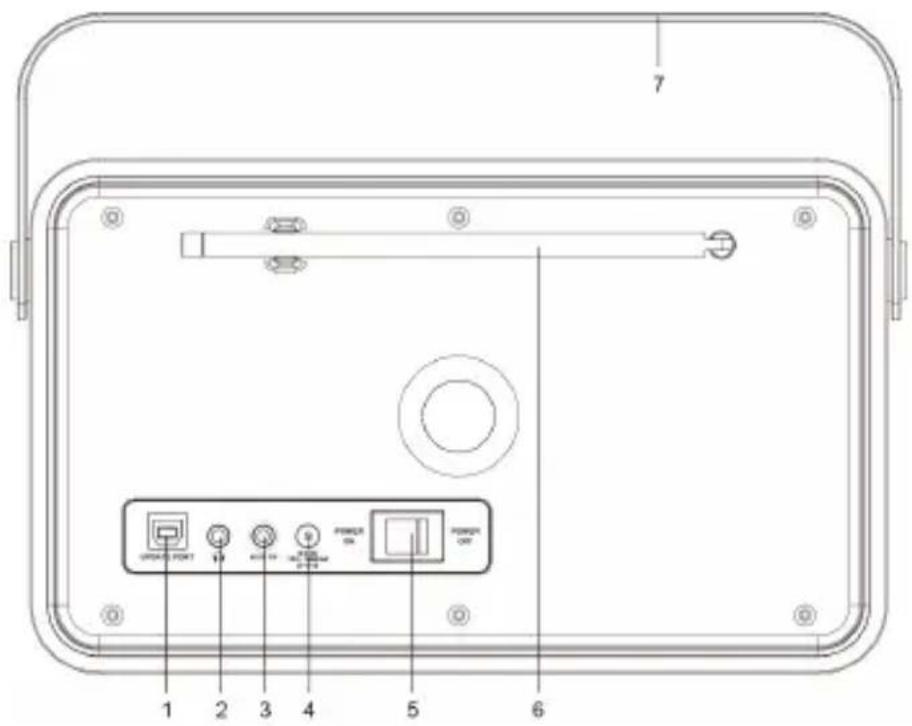

3.2 Rückseite

Bezeichnungen:

1 - UPDATE-Port
2 - Kopfhörerausgang 3,5mm
3 - AUX-IN-Anschluss
4 - Netzanschluss
5 - Netzschalter
6 - Teleskopantenne
7 - Tragebügel

4 Sicherheit des Gerätes

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

Sicherheitshinweise

Vorsicht im Umgang mit dem Netzadapter!

• Das Gerät darf nur an eine Netzspannung von 230 V\~, 50 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Verwenden Sie nur das mitgelieferte Netzteil.
• Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
• Wenn der Netzstecker des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
• Beim Abziehen des Kabels aus der Steckdose am Stecker ziehen - nicht am Kabel.
• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.
• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.

• Hören Sie Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

4.1 Aufstellen des Gerätes

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf.

Die Lüftungsöffnungen könnten verdeckt werden.

Die notwenige Luftzirkulation kann dadurch unterbrochen werden.

Dies könnte möglicherweise zu einem Gerätebrand führen.

• Das Gerät darf nicht durch Gardinen, Decken oder Zeitungen verdeckt werden
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Sie dürfen das Gerät nur in waagerechter Position betreiben.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn es Betrieb nehmen.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
  • Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Netzteil bzw. Stecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.

• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

• Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

• Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren).
• Das Gerät nicht in einem geschlossenen und in der prallen Sonne geparkten Wagen liegen lassen, da sich sonst das Gehäuse verformen kann.

4.2 Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Vor der Entsorgung des Gerätes sollten die Batterien entfernt werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

4.3 Gerät entsorgen

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

5 Beschreibung des Gerätes

5.1 Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• DAB-UKW Radio-Gerät,
- Netzteil
• Bedienungsanleitung.

5.2 Eigenschaften des Gerätes

• Mit dem digitalen DAB-Radio steht ein neues digitales Format zur Verfügung, durch welches man kristallklaren Sound in CD-Qualität hören kann.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB/DAB+ 174–240 MHz (digital).
• Sie können je 10 Sender auf Favoritenprogrammplätze im Modus DAB und UKW speichern.
• Externe Quelle AUX IN
• Das Gerät ist zusätzlich mit einer Weck-Funktion mit Zeit -und Datumsanzeige ausgestattet.
• Interner, wiederaufladbarer Li-ion Polymer Akku

An das Stromnetz anschließen/Akku aufladen:

Stecken Sie das Netzteil in eine Netzsteckdose (100 - 240 V \~, 50/60 Hz) und verbinden Sie es mit dem Radio.
Vergewissern Sie sich, dass die Betriebsspannung des Gerätes mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

Hinweis:

Das DigitRadio 220 verfügt über einen wiederaufladbaren Li-ion Polymer Akku, der geladen wird, sobald das Radio mit dem Stromnetz verbunden ist. Bei der ersten Verwendung sollte der Akku ca. 12 Stunden geladen werden. Die Ladung stoppt automatisch, wenn der Akku voll geladen ist. Der Ladestatus wird im Display durch ein Piktogramm angezeigt.

Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker. Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

6 Grundlegende Bedienung

6.1 Ein-/Ausschalten des Gerätes

Um ihr DigitRadio 220 einzuschalten, schalten Sie den Netzschalter auf die POWER ON Position.

Das Radio befindet sich nun im Standby-Modus.

Um es ein- oder auszuschalten, drücken Sie auf den mit Volume / Standby beschrifteten Drehknopf direkt am Gerät.

Um Ihr DigitRadio 220 zu einem bestimmten Zeitpunkt automatisch ein- oder ausschalten zu lassen, lesen Sie bitte die Punkte Wecker, bzw. Schlummerfunktion in dieser Bedienungsanleitung.

6.2 Navigieren im Menü

Um erweiterte Einstellungen vorzunehmen, oder bestehende zu verändern, ist es in der Regel nötig, dies über das Menü zu tun.

Um durch das Menü zu navigieren, benutzen Sie die Funktionstasten am Gerät. Beachten Sie, dass nicht alle Optionen in allen Modi verfügbar sind.

Verwenden Sie zum Einstellen/Ändern von Optionen oder Einträgen den mit SCROLL & SELECT / SNOOZE beschrifteten Drehknopf.

Drehen Sie Ihn nach rechts oder links um den Markierungsbalken zu bewegen und Einstellungen zu markieren und Drücken Sie den Drehknopf um Ihre Auswahl zu bestätigen/speichern oder einen Schritt weiter zu gehen.

6.3 Lautstärke verändern

Zum Verändern der Lautstärke verwenden Sie den mit Volume / beschrifteten Drehknopf am Gerät.

Drehen Sie ihn nach rechts um die Lautstärke zu erhöhen und nach links um Sie zu verringen.

6.4 Kopfhörer verwenden

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen.

Regeln Sie vor der Verwendung von Kopfhörern die Gerätelaufstärke auf minimale Lautstärke.

Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, ist der Gerätelautsprecher stumm geschaltet.

Verwenden Sie nur Kopfhörer mit 3,5 mm stereo Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Rückseite des Radios.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.

Wenn Sie wieder über den Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

7 Gerät zum Betrieb vorbereiten

7.1 Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden. Die Antenne muss in voller Länge auf den günstigsten Empfang ausgerichtet werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB/DAB+-Betrieb) sollte die Teleskopantenne unbedingt in der vollen Länge positioniert werden.

• Ggf. an einem anderen Aufstellort versuchen. Sie können den Ton eines externen Gerätes (z. B. CD-Player, DVD-Player oder andere MP3-Player) über den Lautsprecher dieses Gerätes wiedergeben.

  Verbinden Sie den Audioausgang Ihres externen Gerätes über ein Audiokabel (Stereo Cinch) mit dem AUX IN-Anschluss auf der Geräterückseite.
  Wählen Sie mit der MODE-Taste am DigitRadio 220 die Quelle AUX-Eingang.
  Regeln Sie an beiden Geräten die Lautstärke.

7.2 Netzteil anschließen

Schließen Sie das Gerät mit dem Steckernetzteil an das Stromnetz (100-240 V \~, 50/60 Hz) an und schalten Sie das Radio über den Netzschalter EIN. Nach Herstellung des Netzanschlusses und Einschalten des Gerätes erscheint Willkommen zu Digital Radio im Display. Es wird nun versucht Uhrzeit und Datum zu empfangen. Dies kann einige Zeit dauern.

Hinweis:

Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose bzw. schalten Sie das Radio über den Netzschalter AUS Ziehen Sie am Stecker und nicht am Kabel.
Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.
Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker und schalten Sie es über den Netzschalter AUS.

8 Wiedergabemodi

Ihr Gerät verfügt über verschiedene Empfangswege zur Wiedergabe.

Diese werden im Folgenden beschrieben.

Um zwischen den einzelnen Modi zu wechseln, drücken Sie die MODE-Taste.

8.1 DAB/DAB+ Radio

8.1.1 Was ist DAB

DAB ist ein neues digitales Format, durch welches Sie kristallklaren Sound in CD-Qualität hören können. Selbst im Auto oder im Zug haben Sie somit einen guten, geräuschfreien Empfang. DAB Broadcast benutzt einen Hochgeschwindigkeits-Datenstream im Radiokanal. Anders als bei herkömmlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplexe. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B. unter www.digitalradio.de oder www.digitalradio.ch.

Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Reduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (MUSICAM-Verfahren).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. In Digital Radio wird das MUSICAM Format verwendet, das zwei MPEG konforme PADs für Zusatzdaten vorsieht. Dies wird auch als PAD Datendienste bezeichnet. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen.

Diese können sich auf das laufende Programm beziehen (z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

Bitte beachten Sie hierzu auch Punkt Antennenempfang verbessern in dieser Bedienungsanleitung.

8.1.2 DAB/DAB+

Um den DAB Modus auszuwählen, drücken Sie die MODE-Taste bis im Display DAB erscheint. Wird das Radio zum ersten mal eingeschaltet, wird automatisch ein kompletter Suchlauf der DAB-Radiostation durchgeführt:

8.1.3 Sender suchen (automatisch)

Um einen erneuten Suchlauf durchzuführen öffnen Sie ggf. das Menü indem Sie die MENU-Taste drücken.
Wählen Sie nun den Menüpunkt Vollständiger Suchlauf und bestätigen Sie Auswahl. Daraufhin startet der Suchlauf über alle Transponder.

8.1.4 Empfangsstärke prüfen

Um einen die Empfangsstärke eines Sendekanals zu prüfen, öffnen Sie das Menü indem Sie die MENU-Taste drücken.
Wählen Sie nun durch drehen am SCROLL & SELECT Drehknopf den Menüpunkt Manuell einstellen.
Stellen Sie den Kanal durch drehen am SCROLL & SELECT Drehknopf ein.
Drücken Sie den SCROLL & SELECT Drehknopf, um die Empfangsstärke des Kanals anzeigen zu lassen.

8.1.5 Sender wiedergeben

Um einen Sender wiederzugeben, drehen Sie den SCROLL & SELECT Drehknopf, bis der Sendername im Display erscheint. Je nach Einstellung unter MENU > Autom. Auswahl, wird der gewählte Sender sofort wiedergegeben, oder erst nach erneutem Drücken des SCROLL & SELECT Drehknopf.

8.1.6 Favoriten verwenden

Ihnen stehen 10 Speicherplätze zur Verfügung, auf denen Sie beliebige DAB Sender ablegen können, die Sie anschließend einfach und schnell über die Stationstasten am Gerät abrufen können.

Gehen Sie zum Speichern eines Sender so vor:

Stellen Sie zunächst den gewünschten Sender ein.
Halten Sie eine der Stationstasten 1-3 gedrückt, bis Programm 1 gesp. im Display erscheint.
Um einen Sender auf die Speicherplätze 4 - 10 zu speichern, halten Sie die die Stationstaste 4+ gedrückt. Anschließend können sie einen Speicherplatz durch drehen am SCROLL & SELECT Drehknopf wählen. Zum Speichern drücken Sie kurz den SCROLL & SELECT Drehknopf.
Um einen Favoritensender zu wählen, drücken Sie die entsprechende Stationstaste 1-3 oder die Taste 4+, um durch die Liste scrollen zu können.

Über DAB werden einige Statusinformationen zum Sender übertragen. Durch mehrmaliges drücken der INFO-Taste, können Sie sich diese Informationen anzeigen lassen.

8.2 UKW Radio

Bitte beachten Sie hierzu auch Punkt Antennenempfang verbessern in dieser Bedienungsanleitung.

Um den FM Modus auszuwählen, drücken Sie die MODE-Taste bis im Display FM erscheint.
Mit Hilfe der MENU-Taste lassen Sie sich das Menü anzeigen, um einige Einstellungen vorzunehmen.

8.2.1 Frequenz manuell gezielt einstellen

Um die Empfangsfrequenz zu ändern, verwenden Sie den SCROLL & SELECT Drehknopf direkt am Gerät.

Auf diese Weise können Sie gezielt eine Frequenz durch drehen des Knopfes einstellen um den gewünschten Sender zu empfangen.

Ist die Frequenz korrekt eingestellt, so wird im Display der eingestellte Sender mit Namen angezeigt, wenn dieser RDS-Informationen Sendet.

8.2.2 Automatische Suche nach Sendern

Alternativ zur manuellen Einstellung einer Empfagnsfrequenz können Sie auch automatisch nach Sendern suchen lassen.

Hierbei greifen die Einstellungen, die Sie unter Suchlauf-Einstellung festgelegt haben.

Drehen Sie den SCROLL & SELECT Drehknopf zuerst kurz in die gewünschte Suchrichtung (nach rechts für Frequenz aufsteigend, nach links für Frequenz absteigend), anschließend drücken Sie sofort den SCROLL & SELECT Drehknopf. Es wird nun der nächste zu empfangende Sender gesucht und wiedergegeben.

Wiederholen Sie die Prozedur, um einen weiteren Sender zu suchen.

8.2.3 Suchlauf-Einstellung

Wählen Sie dazu im Menü den Punkt Suchlauf-Einstellung aus und drücken Sie den SCROLL & SELECT Drehknopf.

Wählen Sie nun aus, ob auch schwache Sender (Alle Sender) beim Suchlauf erfasst werden sollen oder Nur kräftige Sender und bestätigen Sie die Auswahl durch drücken des SCROLL & SELECT Drehknopfes.

8.2.4 Favoriten verwenden

Ihnen stehen 10 Speicherplätze zur Verfügung, auf denen Sie beliebige UKW Sender ablegen können, die Sie anschließend einfach und schnell über die Stationstasten am Gerät abrufen können.

Gehen Sie zum Speichern eines Sender so vor:

Stellen Sie zunächst den gewünschten Sender ein.
Halten Sie eine der Stationstasten 1-3 gedrückt, bis Programm 1 gesp. im Display erscheint.
Um einen Sender auf die Speicherplätze 4 - 10 zu speichern, halten Sie die die Stationstaste 4+ gedrückt. Anschließend können sie einen Speicherplatz durch drehen am SCROLL & SELECT Drehknopf wählen. Zum Speichern drücken Sie kurz den SCROLL & SELECT Drehknopf.
Um einen Favoritensender zu wählen, drücken Sie die entsprechende Stationstaste 1-3 oder die Taste 4+, um durch die Liste Scrollen zu können.

8.3 AUX Eingang

Sie können den Ton eines externen Gerätes (z.B. MP3-Player, CD-Player) über den Lautsprecher des Gerätes wiedergeben.

Schließen Sie ein Audiokabel (3,5 mm Klinke) des Audioausgangs Ihres externen Gerätes an den AUX IN-Anschluss auf der Geräterückseite an.
Um den AUX-Eingang auszuwählen, drücken Sie die MODE-Taste bis im Display AUX-Eingang erscheint.
Um die Lautstärke optimal einzustellen, verwenden Sie sowohl die Lautstärkeregelung am Radio, als auch am angeschloßenen Gerät. Stellen Sie die Lautstärke am angeschlossenen Gerät möglichst hoch ein und regeln Sie die reguläre Lautstärke dann am DigitRadio 220. Ist die Lautstärke am angeschlossenen Gerät zu leise eingestellt, ist am DigitRadio 220 vermutlich ein Rauschen im Ton zu hören.

9 Erweiterte Funktionen

9.1 Equaliser

Hier können Sie Toneinstellungen vornehmen, um den Klang Ihren Wünschen entsprechend anzupassen. Sie können hierzu die Höhen oder den Bass regeln.

Wählen Sie eine der Quellen DAB oder FM mit der MODE-Taste aus. Drücken Sie die Menü-Taste und wählen sie mit dem SCROLL & SELECT Drehknopf Equaliser aus und bestätigen Sie die Auswahl durch Drücken des SCROLL & SELECT Drehknopfes.
Drehen Sie den SCROLL & SELECT Drehknopf, um entweder den Bass oder die Höhen zu ändern. Bestätigen Sie die Auswahl durch drücken des SCROLL & SELECT Drehknopfes. Die Bass oder Höhenkurve kann nun durch drehen des SCROLL & SELECT Drehknopf im Bereich zwischen -5 und +5 verändert werden. Durch drücken des SCROLL & SELECT Drehknopf wird die Einstellung gespeichert.

9.2 Sleeptimer / Schlummer-Funktion

Nutzen Sie die Schlummer-Funktion, um für einen gewissen Zeitraum Musik wiederzugeben. Nach Ablauf der eingestellten Zeit schaltet sich das DigitRadio 220 automatisch aus.

Öffnen Sie das Menü und wählen Sie mit dem SCROLL & SELECT Drehknopf, > Sleep. Durch drehen des SCROLL & SELECT Drehknopf, wählen Sie die Zeit, in welcher sich das Radio ausschalten soll. Zur Verfügung stehen die Einstellungen Aus, 15, 30, 45 60 und 90 Minuten. Bestätigen Sie Ihre Auswahl durch Drücken des SCROLL & SELECT Drehknopf.

9.3 Wecker

Das DigitRadio 220 kann als Wecker eingesetzt werden. Dazu stehen 2 programmierbare Weckzeiten zur Verfügung, die individuell einstellbar sind.

Exemplarisch werden an Wecker 1 nun die Einstellungen erläutert. Um jeden Einstellschritt zu bestätigen und zum Nächsten zu springen, drücken Sie den SCROLL & SELECT Drehknopf. Zum Ändern einer Option, drehen Sie den SCROLL & SELECT Drehknopf, bis die gewünschte Option im Display angezeigt wird.

Wählen Sie zuerst das Menü und mit dem SCROLL & SELECT Drehknopf > Wecker.

Wählen Sie Wecker 1 Einrichten und anschließend Wecker EIN.

Stellen Sie die Zeit ein, an dem der Wecker Starten soll.

Stellen Sie die Dauer ein, die der Wecker laufen soll.

Wählen Sie die Quelle, die als Wecksignal Wiedergegeben werden soll.

Haben Sie DAB oder FM gewählt, können Sie anschließend wählen, ob der Zuletzt gehörte Sender oder ein Sender aus der Favoritenliste wiedergegeben werden soll. Wählen Sie die entsprechende Option.

Wählen Sie anschließend, wie oft die Weckfunktion wiederholt werden soll.

Zur Auwahl stehen:

• Täglich: Jeden Tag zur eingestellte Zeit
- Einmal Einmalige Ausführung
- Wochenende Nur samstags und sonntags
- Werktage Nur montags bis freitags

Wählen Sie anschließend die Lautstärke des Weckers. Nach erneutem drücken des SCROLL & SELECT Drehknopf, ist der Wecker 1 gespeichert.

Soll der Wecker zu einem späteren Zeitpunkt wieder ausgeschaltet werden, wählen Sie einfach AUS unter Menü > Wecker > Wecker 1 Einrichten.

Soll der Wecker während des Weckens ausgeschaltet werden, drücken Sie einfach den Drehknopf Volume / 🔊

Um während eines aktiven Weckers die Schlummer-Funktion zu nutzen, drücken Sie den SCROLL & SELECT/Snooze Drehknopf.

9.4 Uhrzeit

Unter Menü> Uhrzeit können Sie verschiedene Einstellungen zur Uhrzeit und des Datums vornehmen, sowie die Anzeigeformate ändern.

Wählen Sie Zeit/Datum einstellen, um die Uhrzeit und das Datum manuell einzustelen, wenn Sie ein automatisches Einstellen über DAB oder FM nicht wünschen. Wählen Sie den entsprechenden Eintrag durch drehen des SCROLL & SELECT Drehknopf. Durch drücken des SCROLL & SELECT Drehknopf, gelangen Sie eine Option weiter.
Wählen Sie Autom. Update, um festzulegen, über welche Quelle die Uhrzeit/Datum automatisch aktualisiert werden sollen. Zur Auswahl stehen:

• Update alle: Zeit und Datum werden automatisch (DAB/UKW) eingestellt
• Update von DAB Zeit und Datum werden nur über DAB automatisch eingestellt
• Update von UKW Zeit und Datum werden nur über UKW automatisch eingestellt
• Kein Update Zeit und Datum müssen manuell eingestellt werden.

Unter 12/24 Std. einstellen können Sie das Anzeigeformat der Uhrzeit festlegen.
Unter Datumsformat einst. können Sie das Datumsformat einstellen. Sie haben die Wahl zwischen: TT-MM-JJJJ und MM-TT-JJJJ

9.5 Beleuchtung

Unter Menü> Beleuchtung können Sie für den Betrieb und für Standby die Helligkeit des Displays anpassen. Sie haben jeweils die Wahl zwischen Hoch, Mittel und Niederig. im Betrieb und Hoch, Niederig und Aus im Standby. Bestätigen Sie die Auswahl durch drücken des SCROLL & SELECT Drehknopf.

9.6 Sprache

Unter Menü> Sprache können Sie die Systemsprache ändern. Sie haben die Wahl zwischen Deutsch, Englisch, Französisch und Italienisch. Bestätigen Sie die Auswahl durch drücken des SCROLL & SELECT Drehknopf.

9.7 Werkseinstellung

Wählen Sie Menü> Werkseinstellung, um das DigitRadio 220 in den Auslieferungszustand zu versetzen. Das Aufrufen der Werkseinstellung setzt alle Änderungen und Einstellungen, die sie gemacht haben, zurück! 9.8 SW-Version Unter Menü> SW-Version wird Ihnen die aktuell Installierte Software-Version angezeigt.

10 Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen und am Netzschalter AUS-schalten

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

11 Fehlersuchhilfen

11.1 Probleme mit dem Radio

Symptom	Mögliche Ursache/Abhilfe
Es wird kein Radiosender empfangen.	Das Gerät befindet sich nicht im Radio-Modus. Taste MODE drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus. Probieren Sie, andere Sender zu empfangen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang. Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet. Ziehen Sie die Antenne aus. Drehen Sie die Antenne, um den Empfang zu verbessern.

11.2 Probleme mit dem Gerät

Symptom	Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten. Laden	Sie den Akku oder verbinden Sie das Netzteil mit dem Radio. Überprüfen Sie die Netzschalterposition.
Es ist kein Ton zu hören. Erhöhen Sie d	die Lautstärke. Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher hören möchten. Ggf. ist die falsche Quelle gewählt worden.
Es ist ein Störgeräusch zu hören. In der	Nähe des Gerätes sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus. Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des Gerätes.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Gerätes sind gestört. Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sek. von der Stromquelle getrennt. Schließen Sie das Gerät erneut an. Alternativ schalten Sie den Netzschalter Aus und Ein.
Das Display schaltet sich nicht ein. Gerät	ausschalten. Netzstecker ziehen, wieder einstecken, Gerät einschalten. Einstellung Displayhelligkeit prüfen.

12 Technische Daten

Abmessungen Gerät (Breite x Höhe x Tiefe)	264mm x 156mm (mit Bügel 204mm) x 105 mm
Gewicht: ca. 1.47 kg
Spannungsversorgung: 230V AC, 50Hz
Ausgangsleistung: 5W RMS
Radio Empfang DAB/DAB+/UKW mit RDS
Akku 5000mA/h
AkkuTyp Li-ion Polymer
Radio: Empfangsfrequenzen: Analog UKW Digital Band III	UKW 87,5–108 MHz DAB 174–240 MHz
Antenne: DAB/UKW-Teleskopantenne
Stationsspeicher 10
Audio Eingang 3,5 mm, 32 Ohm

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 03/15

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat und DigitRadio 220 sind eingetragene Warenzeichen der

TechniSat Digital GmbH

Postfach 560

54541 Daun

www.technisat.de

Technische Hotline

Mo. - Fr. 8:00 - 20:00

03925/9220 1800

Achtung!

Sollte es mit diesem Gerät zu einem Problem kommen,

wenden Sie sich bitte zunächst an unsere Technische Hotline.
