BEDIENUNGSANLEITUNG Unimatic S V-ZUG
Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.
Beachten Sie bitte die Sicherheitshinweise.
Änderungen
Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.
Gültigkeitsbereich
Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:
| Modell Typ Produktfamilie | |
| Unimatic S W | A-US 287 |
Ausführungsabweichungen sind im Text erwähnt.
Inhaltsverzeichnis
1 Frontrückseite 2
2 Sicherheitshinweise 5
2.1 Verwendete Symbole 5
2.2 Allgemeine Sicherheitshinweise 6
2.3 Gerätespezifische Sicherheitshinweise 8
2.4 Gebrauchshinweise 9
3 Entsorgung 12
4 Erste Inbetriebnahme 13
4.1 Wo ist das Typenschild? 13
5 Gerätebeschreibung 14
5.1 Geräteübersicht 14
5.2 Geräteaufbau 15
5.3 Bedien- und Anzeigeelemente 16
6 Programmübersicht 18
6.1 Hauptwaschprogramme 18
6.2 Standardprogramme für Baumwolle 19
6.3 Zusatzprogramme 20
6.4 Zusatzfunktionen 22

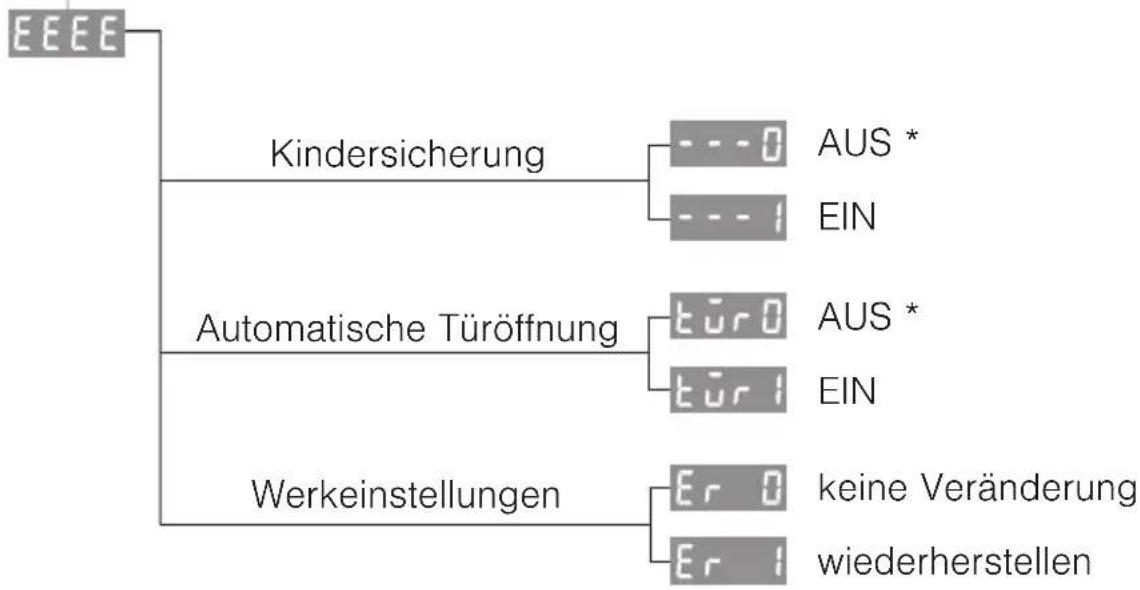

7 Benutzereinstellungen 23
7.1 Benutzereinstellungen anpassen 23
7.2 Kindersicherung 25
7.3 Automatische Türöffnung 25
7.4 Werkeinstellungen wiederherstellen 26
8 Waschen 27

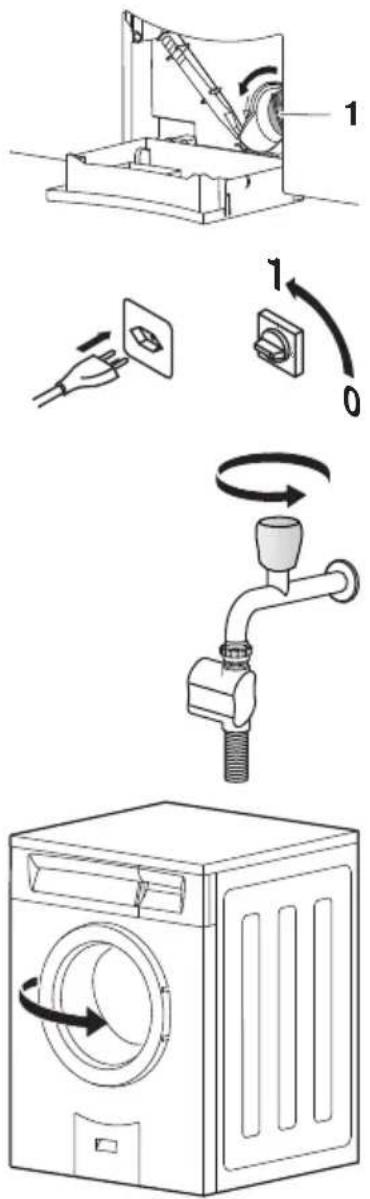

8.1 Gerät vorbereiten 27
8.2 Wäsche einfüllen 28
8.3 Waschmittel zugeben 29
8.4 Programm wählen 32
8.5 Eingabe korrigieren 35
8.6 Programmwahl bei eingeschalteter Kindersicherung 36
8.7 Programmende 37
8.8 Ende des Waschtages 38
9 Pflege und Wartung 39
9.1 Waschmittel-Schublade reinigen 39
9.2 Wassereinlauf-Filter reinigen 40
9.3 Notentleerung.... 41
9.4 Fremdkörperfalle reinigen 42
10 Störungen selbst beheben 43
10.1 Was tun, wenn ... 43
10.2 Gerätetür bei Stromausfall öffnen 53
11 Tipps rund ums Waschen 54
11.1 Pflegesymbole 54
11.2 Waschmittel 54
11.3 Allgemeine Tipps 54
11.4 Gardinen 55
11.5 Energie und Wasser sparen.... 56
11.6 Effizienteste Programme ... 57
11.7 Unbefriedigende Waschresultate 58
12 Ersatzteile 62
13 Technische Daten 63
13.1 Aussenabmessungen 63
13.2 Sanitäranschluss 63
13.3 Elektrischer Anschluss 63
13.4 Schleuderdrehzahl 63
13.5 Produktdatenblatt 64
13.6 Verbrauchswerte.... 66
13.7 Hinweis für Prüfinstitute 67
13.8 VAS Vibration Absorbing System 67
13.9 Sparautomatik 68
13.10 Standby-Sparautomatik 68
14 Notizen 69
Stichwortverzeichnis 72
15 Reparatur-Service 75
2 Sicherheitshinweise
2.1 Verwendete Symbole
Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.
Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!
Informationen und Hinweise, die zu beachten sind.
Informationen zur Entsorgung
Informationen zur Bedienungsanleitung
Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
• Markiert eine Aufzählung.
2.2 Allgemeine Sicherheitshinweise
- Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen.
- Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
•Falls ein Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die fest-verlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.
•Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
2.3 Gerätespezifische Sicherheitshinweise
- Kinder jünger als 3 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
•Die maximale Füllmenge trockener Textilien beträgt 8 kg.
2.4 Gebrauchshinweise
Vor der ersten Inbetriebnahme
- Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
•Die Zugänglichkeit zu Netztrennstellen (z. B. Steckdosen, Wandschalter, Sicherung) und Wasserhahn muss gewährleistet sein.
•Die Transportsicherung muss unbedingt entfernt werden. Nicht entfernte Transportsicherungen können zu Schäden am Gerät oder an der Wohnungs-/Waschraumeinrichtung führen.
Bestimmungsgemässe Verwendung
- Das Gerät ist nur zum Waschen von haushaltsüblichen Textilien mit Wasser und handelsüblichen, waschautomatentauglichen Waschmitteln geeignet. Gerät nur im Haushalt und für den angegebenen Zweck benutzen. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für eventuelle Schäden übernommen werden.
- Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel 'Reparatur-Service'. Wenden Sie sich bei Bedarf an unseren Kundendienst.
- Es dürfen nur Original-Ersatzteile verwendet werden.
Zum Gebrauch
- Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
- Beachten Sie zum Schutz Ihrer Wäsche deren Pflegesymbole, und befolgen Sie die Hinweise unter 'Tipps rund ums Waschen'.
Vorsicht Verbrennungsgefahr
- Textilien, die mit feuergefährlichen Chemikalien, Reinigungs- oder Lösungsmitteln (Waschbenzin, Alkohol, Fleckenentferner, Öl, Farben, Wachse usw.) gereinigt, behandelt oder getränkt sind dürfen im Gerät nicht gewaschen werden. Brand- und Explosionsgefahr! Waschen Sie Stoffe, die solche Substanzen enthalten, zuerst mit Wasser von Hand bzw. lassen Sie Lösungsmittel vollständig verdunsten.
Vorsicht Verletzungsgefahr
- Überzeugen Sie sich vor dem Hineingreifen in die Wäschetrommel, dass diese still steht. Beim Berühren einer drehenden Wäschetrommel besteht erhebliche Verletzungsgefahr!
- Unterbrechen Sie vor Wartungsarbeiten die Stromversorgung.
Vorsicht Lebensgefahr
- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.
Geräteschäden vermeiden
•Schlagen Sie die Gerätetür nicht zu.
- Vergewissern Sie sich vor dem Schliessen der Gerätetür und dem Starten eines Programms, dass sich keine Fremdkörper oder Haustiere in der Wäschetrommel, im Waschmittelfach oder im Bereich der Fremdkörperfalle befinden. Fremdkörper wie Münzen, Nägel, Büroklammern usw. können Gerätebauteile und die Wäsche beschädigen.
- Schliessen Sie bei längerer Abwesenheit zuerst den Wasserhahn und schalten Sie dann den elektrischen Strom ab, indem Sie den Netzstecker herausziehen. Dabei Netzstecker nie am Kabel aus der Steckdose ziehen. Bitte beachten: Wird der Strom abgeschaltet, ist der eingebaute Überschwemmschutz unwirksam.
- Achten Sie beim Reinigen darauf, dass kein Wasser in das Gerät eindringt. Verwenden Sie ein mässig feuchtes Tuch. Spritzen Sie das Gerät niemals innen oder aussen mit Wasser ab. Eindringendes Wasser verursacht Schäden.
- Textilien, die Metallverstärkungen enthalten dürfen im Gerät nicht gewaschen werden. (Gefahr von Beschädigungen).
-Turnschuhe, Taucheranzüge, Rucksäcke, Teppiche usw. dürfen im Gerät nicht gewaschen werden.
3 Entsorgung
Verpackung
Erstickungsgefahr! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsteile von Kindern fern halten.
Das Verpackungsmaterial ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht entsorgt werden.
Deinstallation
▶ Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
Nach der Deinstallation das Gerät unbenutzbar machen.
Gerät entsorgen
- Auf dem Typenschild des Gerätes ist das Symbol angebildet. Es weist darauf hin, dass eine Entsorgung des Gerätes im normalen Haushaltsabfall nicht zulässig ist.
•Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung des Produktes zu erhalten.
4 Erste Inbetriebnahme
- Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
Das Gerät wurde vor der Auslieferung mit Wasser geprüft. Daher können Wasserrückstände vorhanden sein.
Transportsicherung
Die Transportsicherung muss vor der ersten Inbetriebnahme entfernt sein (3 Schrauben mit Unterlagsscheiben an der Geräterückwand), um einen Geräteschaden zu vermeiden.
Waschgang ohne Wäsche
Führen Sie einen Waschgang ohne Wäsche durch, um allfällige Rückstände von der Fertigung zu entfernen.
▶ Wenig Waschmittel in Fach II einfüllen.
▶ Buntwäsche 60 °C wählen.

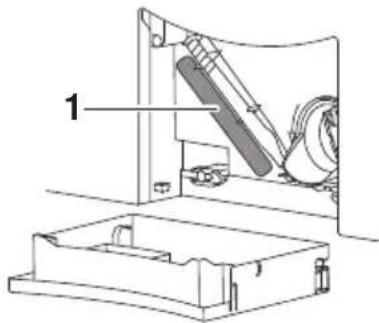

4.1 Wo ist das Typenschild?

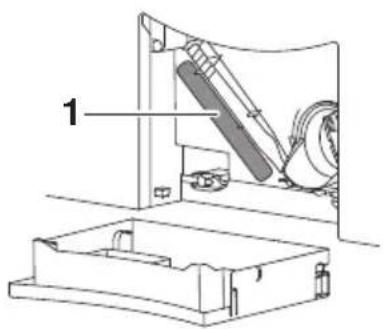

1 Typenschild mit Fabrikationsnummer (FN)
5 Gerätebeschreibung
5.1 Geräteübersicht
•Fassungsvermögen 8 kg Trockenwäsche
•7 Hauptprogramme
•2 Standardprogramme
•Zusatzprogramme
- Schonend
- Vorwaschen
- Sprint
- AquaPlus
- Intensivprogramm
•Zusatzfunktionen
- Temperaturwahl
- Schleuderdrehzahl-Einstellung
- Startaufschub
- Spülstopp
-
Abwählen von Programmteilen
-
Sensorik zur Optimierung des Waschvorganges
•Standby-Sparautomatik
•Digitalanzeige für Hinweise und Störungen - Türöffnungsautomatik
- Kindersicherung
•Aquastopp mit Leckwasserschutz

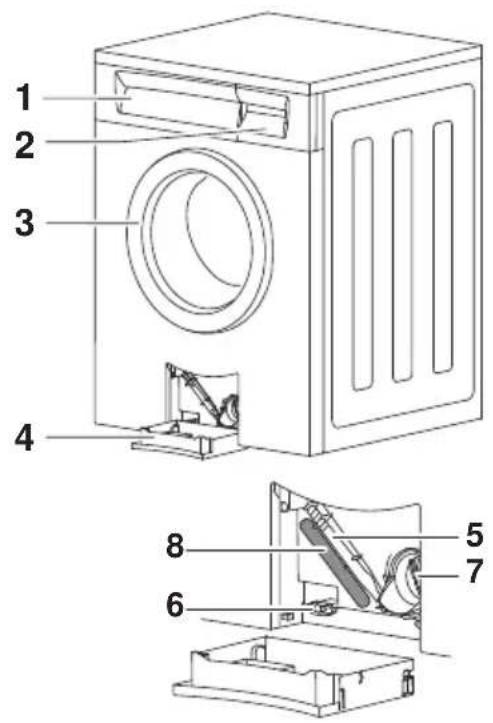

5.2 Geräteaufbau
Es besteht die Möglichkeit, die Gerätetür nach links oder nach rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend umbauen.
- Bedien- und Anzeigeelemente (bewegliche Bedienblende)
- Waschmittel-Schublade
- Gerätetür
- Ablaufbehälter
- Fremdkörperfalle
- Öffner zur Notentriegelung
- Notentriegelung
- Typenschild Fabrikationsnummer (FN)

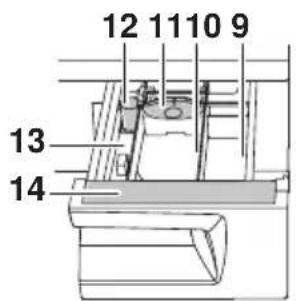

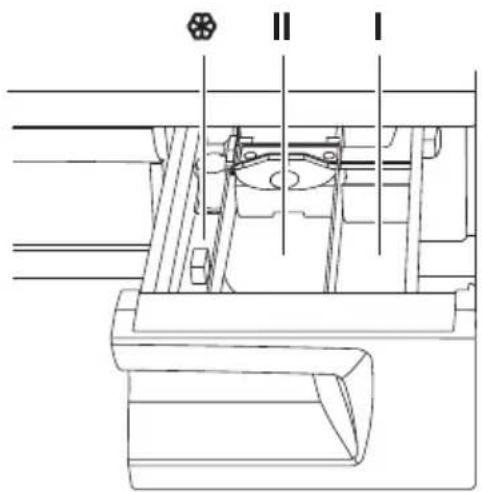

Waschmittel-Schublade
- Vorwaschmittel, Fach I
- Hauptwaschmittel, Fach II
- Klappe für Flüssigwaschmittel
- Saugheber für Veredler (Weichspüler)
- Veredler (Weichspüler), Fach


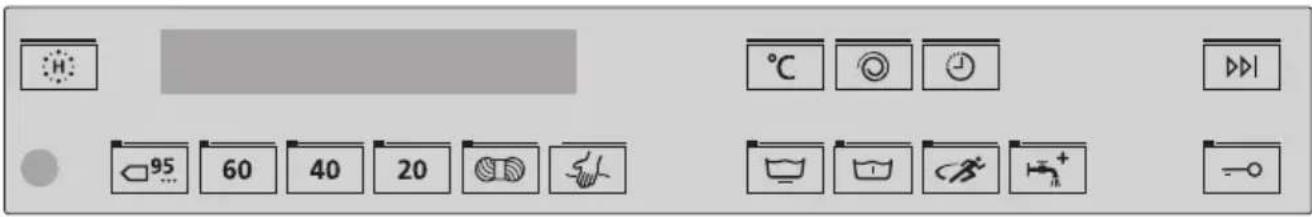

5.3 Bedien- und Anzeigeelemente
Buntwäsche 60 °C Handwäscne 20 °C
Buntwäsche 40 °C Gerätehygiene.
Buntwäsche 20 °C Standardprogramme für
Wolle 30^ C
Baumwollwäsche
- 40 °C Standard
- 60 °C Standard
•Kochwäsche 95 °C
Zusatzprogramme
Schonend Sprint
Vorwaschen AquaPlus
Zusatzfunktionen
Temperatureinstellung Schnelligang/Programmende
Schleuderdrehzahl Türöffnung
Startaufschub
Programmstandsanzeigen
Während des Programmablaufes wird der jeweilige Programmstand angezeigt.
 |  |  |  |  | Vorwaschen/Hauptwaschen |
 |  |  |  |  | Spülen |
 |  |  |  |  | Letztes Spülen/Veredeln |
 |  |  |  |  | Schleudern |
 |  |  |  |  | Entleeren |
In der Digitalanzeige wird die entsprechende Restzeit des Programmes angezeigt.
Kontrolllampen
Die Tasten der Automatikprogramme, des Zusatzprogramms und einiger Zusatzfunktionen sind mit einer Kontrolllampe ausgerüstet.
Kontrolllampen blinken
Programme bzw. Funktionen können gewählt werden.
Kontrolllampen leuchten
Programm bzw. Funktion ist/sind aktiv.
Kontrolllampen dunkel
Programme bzw. Funktionen sind ausgeschaltet.
6 Programmübersicht
6.1 Hauptwaschprogramme
3x
Kochwäsche 95 °C 1–8 kg
Weisse Baumwolle, Leinen, die mit Pflegesymbol 95 ausgezeichnet sind, z. B. Bett- und Tischwäsche, Handtücher, weisse oder farbechte Unterwäsche.
Buntwäsche 60 °C
1-8 kg
Farbige Baumwolle, die mit Pflegesymbol 60 ausgezeichnet ist, z. B. bunte Blusen, Schürzen, Hemden, Bettwäsche.
Buntwäsche 40 °C
1-8 kg
Farbige Baumwolle und Mischwäsche, die mit Pflegesymbol ausgezeichnet sind, z. B. farbige Sweatshirts, T-Shirts.
Buntwäsche 20 °C
1–8 kg
Energiesparendes Programm für leicht verschmutzte Textilien mit Pflegesymbol 30, 40, 60 oder 95.
Wolle 30 °C
1–2 kg
Schonende Behandlung für Wolle und andere empfindliche Textilien. Nur für filzfreie Wolle, die mit «maschinenwaschbar» gekennzeichnet ist.
Handwäsche 20 °C 1–2 kg
Sehr schonende Behandlung für Wäsche mit Pflegesymbol
Gerätehygiene
1–8 kg
Ohne Wäsche. Wenig Wasser wird auf ca. 80 °C aufgeheizt und mit Dampf die Anzahl eventuell vorhandener Keime stark reduziert.
6.2 Standardprogramme für Baumwolle
40 °C Standard
Effizientestes Programm für das Waschen von normal verschmutzter Baumwollwäsche mit Pflegesymbol 40.
1×
60 °C Standard
Effizientestes Programm für das Waschen von normal verschmutzter Baumwollwäsche mit Pflegesymbol 60.
6.3 Zusatzprogramme
Schonend
Hohe Wäscheschonung
•Reduzierte Waschbewegung.
- Erhöhter Wasserstand beim Waschen und Spülen.
- Reduzierte Schleuderdrehzahl: 800 U/min.
- Optimale Wäschemenge: max. 3,5 kg.
Vorwaschen
Geeignet für stark verschmutzte Wäsche.
- Verlängerung der Programmdauer: ca. 15 Min.
Sprint
Kurzprogramm für leicht verschmutzte Wäsche
- Programmdauer bei Wäschemenge 2,5 kg
20 + 26 Min.
40 + 29 Min.
60 + 39 Min.
•2 statt 3 Spülgänge
- Optimale Wäschemenge: max. 2.5 kg
Wenig Waschmittel dosieren.
Grosse Wäschemenge oder zu viel Waschmittel kann die Programm-dauer deutlich verlängern.
AquaPlus
Intensiveres Spülen
•Erhöhter Wasserstand beim Spülen
• Zusätzlicher Spülgang
Intensivprogramm
Geeignet für stark verschmutzte Wäsche.
- Deutliche Verlängerung der Waschdauer.
▶ Gewünschte Hauptprogrammtaste 2×, beziehungsweise Taste 4× antippen.
- In der Digitalanzeige steht .int
Separates Spülen/separates Schleudern
Programmteile des gewählten Programms können übersprungen werden.
▶ Hauptprogramm gemäss Pflegeetikette wählen.
▶ Taste □ antippen.
- Spülen und Endschleudern sind gewählt.
▶ Taste □× antippen
– Letztes Spülen/Veredeln und Endschleudern sind gewählt.
▶ Taste 3× antippen
- Separates Endschleudern ist gewählt.
6.4 Zusatzfunktionen
| Funktion/Symbol Anwendungen | |
Temperatureinstellung Die  | Die Temperatur kann in Schritten von 10 °C bzw. 15 °C verändert werden. Damit können leicht verschmutzte, nicht verfleckte Textilien energiesparend gewaschen werden.Kaltwaschen: Kein Aufheizen |
Schleuderdrehzahl Die  | Schleuderdrehzahl kann in Schritten von 200 Umdrehungen pro Minute verändert werden (1200, 1000, 800, 600, 400 U/min, Spülstopp, 1500, 1400 U/min). Damit kann empfindliche Wäsche mit geringer Drehzahl geschleudert werden. Allerdings verlängert sich dabei die Trocknungsdauer (erhöhter Energieverbrauch beim maschinellen Trocknen). |
Startaufschub Nutzen  | von Stromspartarifen (Einstellbereich bis 24 Std.). Bei Erreichen des eingestellten Startaufschubes startet das Programm automatisch. |
Schnelligang/Programmende  | Einzelne Programmteile können jederzeit während des Programmablaufs schrittweise durch Antippen der Taste übersprungen werden. |
7 Benutzereinstellungen
7.1 Benutzereinstellungen anpassen
Benutzereinstellungen können – falls kein Programm abläuft und keine Fehlermeldung angezeigt wird – bei offener oder geschlossener Gerätetür verändert werden. Das Vorgehen ist für alle Einstellungen sinngemäss gleich.
Benutzereinstellungen ändern
▶ Taste √5 Sekunden gedrückt halten.
- In der Digitalanzeige steht EEEE
▶ Taste □so oft antippen, bis die gewünschte Einstellung in der
Digitalanzeige steht, z. B.: für Kindersicherung AUS.
▶ Zum Ändern Taste 📄 antippen.
- In der Digitalanzeige steht für Kindersicherung EIN.
- Die Einstellung wird übernommen und muss nicht bestätigt werden.
Benutzereinstellungen verlassen
▶ Taste □so oft antippen, bis die Digitalanzeige erlischt.
Falls während ca. 15 Sekunden keine Taste angetippt wird, werden die Benutzereinstellungen verlassen, und die Digitalanzeige erlischt.
Mögliche Benutzereinstellungen
Die nachfolgende Grafik gibt einen Überblick der möglichen Benutzereinstellungen.
▶ Taste ▶□1 5 Sekunden gedrückt halten.
* Werkeinstellung
7.2 Kindersicherung
Die Kindersicherung soll ein zufälliges Starten oder Abbrechen eines Programms durch Kinder verhindern. Falls die Kindersicherung eingeschaltet ist, kann nur durch gleichzeitiges Drücken von zwei Tasten ein Programm gestartet werden.
Kindersicherung ein-/ausschalten
▶ Taste √5 Sekunden gedrückt halten.
- In der Digitalanzeige steht
▶ Taste so oft antippen, bis die aktuelle Einstellung in der Digitalanzeige steht, z. B.: für Kindersicherung AUS.
▶ Taste antippen.
- In der Digitalanzeige steht für Kindersicherung EIN.
- Die Einstellung wird übernommen und muss nicht bestätigt werden.
▶ Taste □so oft antippen, bis die Digitalanzeige erlischt.
7.3 Automatische Türöffnung
Falls die automatische Türöffnung eingeschaltet ist, wird bei Programmende die Gerätetür automatisch geöffnet. Andernfalls bleibt diese geschlossen und kann durch Antippen der Taste ☐ geöffnet werden.
Automatische Türöffnung ein-/ausschalten
▶ Taste 5 Sekunden gedrückt halten.
- In der Digitalanzeige steht
▶ Taste I so oft antippen, bis die aktuelle Einstellung in der Digitalanzeige steht, z. B.: für automatische Türöffnung AUS.
▶ Taste antippen.
- In der Digitalanzeige steht für automatische Türöffnung EIN.
– Die Einstellung wird übernommen und muss nicht bestätigt werden.
▶ Taste □so oft antippen, bis die Digitalanzeige erlischt.
7.4 Werkeinstellungen wiederherstellen
Die Werkeinstellungen können wiederhergestellt werden.
▶ Taste ☐5 Sekunden gedrückt halten.
- In der Digitalanzeige steht
▶ Taste so oft antippen, bis in der Digitalanzeige für keine Veränderung steht.
▶ Taste antippen.
- In der Digitalanzeige steht für Werkeinstellungen wiederherstellen.
- Die Einstellung wird übernommen und muss nicht bestätigt werden.
▶ Taste □ so oft antippen, bis die Digitalanzeige erlischt.
8 Waschen
8.1 Gerät vorbereiten
- Kontrollieren Sie, ob die Fremdkörperfalle 1 richtig eingesetzt ist.
▶ Netzstecker einstecken oder Wandschalter einschalten.
- Gerät schaltet ein.
▶ Wasserhahn öffnen.
▶ Die Gerätetür durch Antippen der Taste öffnen.
8.2 Wäsche einfüllen

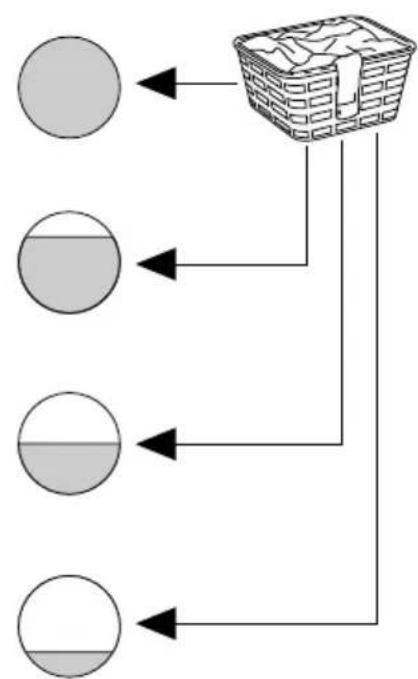

▶ Trockene Wäsche einfüllen (max. 8 kg).
- Bei normal verschmutzter Koch- und Buntwäsche die Wäschetrommel ganz füllen.
- Bei stark verschmutzter Koch- und Buntwäsche die Wäschetrommel max. 34 füllen.
- Bei pflegeleichter Baumwolle, weissen und farbigen Synthetics sowie Mischgewebe die Wäschetrommel max. 12 füllen.
- Bei Feinwäsche, Wolle, Seide, Polyacryl und Gardinen die Wäschetrommel max. 14 füllen.
Bei nasser Wäsche die Füllmenge um die Hälfte reduzieren. Zur Vermeidung von unruhigem Lauf, Vibrationsgeräuschen und Schleuderunterbrechungen sollte die Wäschetrommel möglichst nicht mit einem einzelnen, schweren Wäschestück gefüllt werden.
▶ Gerätetür schliessen (zudrücken).
– Die Kontrolllampen der Programmtasten blinken.
Erfolgt während 20 Sekunden keine Programmwahl, erlöschen alle Anzeigen. Die Programmwahl kann jedoch weiterhin erfolgen.
8.3 Waschmittel zugeben

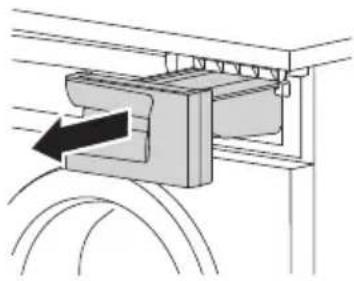

▶ Waschmittel-Schublade bis zum Anschlag herausziehen.
Bei der Verwendung von Pulverwaschmittel muss die Klappe 1 im Fach II entfernt sein.
Klappe 1 aus Position 3 nach oben herausziehen und an Position 2 einsetzen.
Flüssigwaschmittel
Bei der Verwendung von Flüssigwaschmittel muss die Klappe 1 im Fach II an Position 3 eingesetzt sein.
Klappe 1 aus Position 2 nach oben herausziehen und an Position 3 einsetzen.
Flüssigwaschmittel werden vorzugsweise bei sehr schonenden Programmen (z. B. «Wolle» und «Handwäsche»), bei Programmen mit tiefer Temperatur und bei Programmen mit ☑ingesetzt.
Flüssigwaschmittel und Startaufschub
Wenn mit Startaufschub gewaschen wird, sollte – nach dem Einfüllen der Wäsche – das Flüssigwaschmittel in eine Dosierhilfe (z. B. Kugel) gegeben werden. Wichtig ist, dass während der Aufschubzeit kein Waschmittel auf die Wäsche gelangt, da diese durch mögliche chemische Reaktionen Schaden nehmen kann.
Waschmitteldosierung
Überdosierung von Waschmittel kann zu starker Schaumbildung führen. Die Folge ist ein schlechtes Waschresultat und im Extremfall ein Geräteschaden.
Die notwendige Waschmittelmenge ist abhängig vom Verschmutzungsgrad der Wäsche, der Wäschemenge, der Wasserhärte und dem verwendeten Produkt. Beachten Sie die Dosierangaben der Waschmittelhersteller.
Die Wasserhärte wird mit der Masseinheit französischer Härtegrad °fH angegeben und in 3 Gruppen unterteilt:
•weich 0 °fH bis 15 °fH
•mittel 15 °fH bis 25 °fH
•hart über 25 °fH
(evtl. Enthärter verwenden und Waschmitteldosierung reduzieren)
Über die örtlichen Werte gibt das zuständige Wasserwerk Auskunft.
Einfüllort
Vorwaschmittel in Fach I einfüllen
Hauptwaschmittel in Fach II einfüllen
Veredler (Weichspüler)
in Fach einfüllen
Veredler höchstens bis zur Marke «MAX» einfüllen.
Wird die Wäsche maschinell getrocknet, sollte auf die Verwendung von Veredler verzichtet werden. Die Wäsche erhält durch das maschinelle Trocknen automatisch einen weichen, flauschigen Griff.
Färben von Textilien
Das Färben von Textilien ist mit dafür geeigneten Färbemitteln möglich. Bitte beachten Sie unbedingt die Sicherheits- und Warnhinweise des jeweiligen Herstellers.
Jedes Waschprogramm beginnt mit einem kurzen Abpumpen, deshalb sollten flüssige Färbekomponenten erst danach eingefüllt werden.

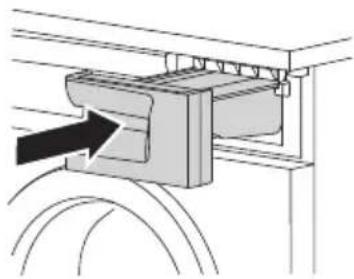

Nach der Waschmitteldosierung
▶ Waschmittel-Schublade ganz hineinschieben.
▶ Programm wählen.
Durch das Antippen einer einzelnen Taste wird ein Hauptprogramm gewählt. Alle benötigten Einstellungen werden dem Programm automatisch zugeordnet.
Zusatzprogramme und Zusatzfunktionen können durch Antippen der entsprechenden Taste zu- oder abgewählt werden.
Wird während ca. 20 Sekunden keine Taste angetippt, startet das gewählte Programm automatisch.
Bestimmen Sie das für Ihre Wäsche geeignete Programm anhand der Programmübersicht.
Hauptprogramm wählen
▶ Gerätetür schliessen.
- Die Kontrolllampen der Programmtasten blinken.
- Die Kontrolllampe des gewählten Programms leuchtet.
- Die gewählte Temperatur wird angezeigt.
- Nach kurzer Dauer wechselt die Anzeige auf die voraussichtliche Waschprogrammdauer (Stunden/Minuten).
- Die Kontrolllampen der zuschaltbaren Zusatzprogramme blinken.
Während dieser Dauer kann ein neues Programm gewählt werden. Alle bereits aktivierten Zusatzprogramme werden gelöscht und müssen neu gewählt werden.
- Wird während ca. 20 Sekunden keine Taste angetippt, startet das gewählte Programm automatisch.
Zusatzprogramm wählen
Schonend Sprint
Vorwaschen AquaPlus
- In der Digitalanzeige wird die neue Programmdauer angezeigt.
Temperatur ändern
Die Temperatur kann zu Beginn eines Programmablaufs noch verändert werden.
Schleuderdrehzahl ändern
Die aktuelle Einstellung kann während eines Programmablaufs verändert werden.
Die vorgeschlagene und die maximal einstellbare Schleuderdrehzahl sind vom gewählten Programm abhängig.
Bei der Einstellung «kein Schleudern/Spülstopp» bleibt die Wäsche nach dem letzten Spülen im Spülwasser liegen. Es erfolgt kein Schleudern oder Zwischenschleudern.

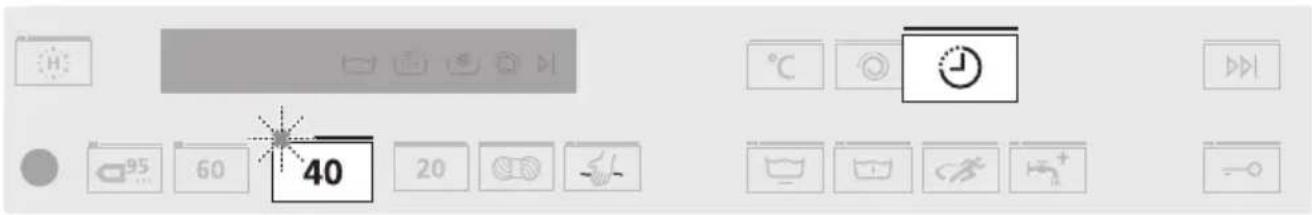

Startaufschub wählen
– Die Digitalanzeige wird abgedunkelt.
- Nach Ablauf des eingestellten Startaufschubes startet das gewählte Programm automatisch.
Es kann jederzeit Wäsche nachgefüllt werden.
Die verbleibende Aufschubzeit kann durch wiederholtes Antippen der Taste halbstundenweise bis auf Null verkürzt werden.
Separates Spülen/Separates Schleudern wählen
▶ Programm wählen.
- Taste x antippen:
Spülen
- Taste □ antippen:
Letztes Spülen/Veredeln
- Taste 3× antippen:
Endschleudern
Gerätetür während des Waschens öffnen
Das Öffnen ist nur möglich, solange der Wasserstand und die Temperatur noch niedrig sind und kein Schleudern stattfindet. Solange die Kontrolllampe der Taste teuchtet, kann die Gerätetür geöffnet werden.
▶ Taste antippen.
– Die Gerätetür öffnet sich.
– Die Digitalanzeige blinkt.
Wäsche nachlegen oder entnehmen.
▶ Gerätetür schliessen.
- Programm wird fortgesetzt.
Während einer Unterbrechung der Stromversorgung kann die Gerätetür nur mittels Notentriegelung geöffnet werden.
Der Programmspeicher bewirkt, dass der Programmablauf nach einer Unterbrechung der Stromversorgung fortgesetzt wird.
8.5 Eingabe korrigieren
Während der Programmwahl
▶ Erneut eine Programmtaste antippen.
- Alle Einstellungen sind gelöscht.
Nach dem Programmstart
Schleuderdrehzahl und Temperatur können noch verändert werden. Falls andere Einstellungen korrigiert werden sollen, muss das Programm abgebrochen werden.
Programm vorzeitig abbrechen
▶ Taste I so oft antippen, bis in der Digitalanzeige für Entleeren steht.
- Dieser Programmteil kann nicht übersprungen werden und wird vollständig ausgeführt.
8.6 Programmwahl bei eingeschalteter Kindersicherung
Das Ein-/Ausschalten der Kindersicherung wird unter 'Benutzereinstellungen' beschrieben.
▶ Gerätetür schliessen.
- In der Digitalanzeige steht: - Die Kontrolllampen der Programmtasten blinken.
▶ Gewünschte Programmtaste gedrückt halten und zusätzlich Taste antippen.
Die weitere Bedienung kann bis zum Programmstart ohne Berücksichtigung der Kindersicherung erfolgen.
Programm abbrechen
- Aktive Programmtaste – Kontrolllampe leuchtet – gedrückt halten und zusätzlich Taste antippen.
8.7 Programmende
Auflockern
Kurz vor Programmende wird das Auflockern ca. 1–2 Minuten durchgeführt.
Während des Auflockerns kann die Wäsche jederzeit durch Antippen der Taste ☐ entnommen werden.
Bei «automatische Türöffnung AUS»
- Nach dem Programmende steht während 20 Minuten in der Digitalanzeige: Ohoo
- Das Symbol ▶blinkt.
▶ Taste antippen.
– Die Gerätetür ist geöffnet, und die Wäsche kann entnommen werden.
Bei einer Unterbrechung der Stromversorgung kann die Gerätetür mittels Notentriegelung geöffnet werden.
Bei «automatische Türöffnung EIN»
•Die Gerätetür wird nach dem Programmende automatisch geöffnet.
•Die Wäsche kann entnommen werden.
Bei «Spülstopp»
Die Wäsche bleibt im letzten Spülwasser liegen. Das Wasser muss abgepumpt werden, bevor die Wäsche entnommen werden kann.
▶ Taste □× antippen.
- Die Wäsche wird – mit der für das abgelaufene Programm vorgesehenen Drehzahl – geschleudert.
▶ Taste 2 × antippen.
- Entleeren ohne Schleudern.
Bei Anzeige H 60
Um Energie zu sparen, werden heute häufig Programme mit Temperaturen von weniger als 60°C gewählt. Diese erreichen bei leicht verschmutzter Alltagswäsche durchaus gute Resultate. Wird fast ausschliesslich mit niedrigen Temperaturen gewaschen, können sich im Gerät übel riechende Beläge bilden. Um dies zu verhindern, zeigt eine «Hygieneempfehlung» an, wann es aus hygienischer Sicht empfehlenswert ist, einen der folgenden Schritte auszuführen:
Hygieneempfehlung
▶ Führen Sie bei einem der nächsten Waschgänge eine Wäsche mit mindestens 60 °C durch.
Oder
▶ Wäsche entnehmen.
▶ Taste 1× antippen.
- Das Programm «Gerätehygiene» startet.

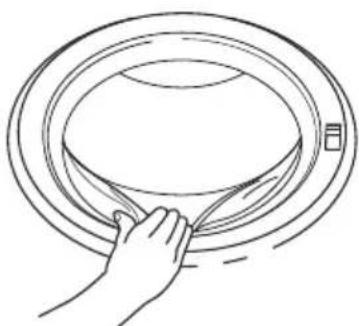

8.8 Ende des Waschtages
▶ Waschmittelfächer – falls nötig – reinigen.
▶ Entfernen Sie nach jedem Waschtag Ablagerungen oder Fremdkörper aus dem Türbalg.
▶ Gerätetür anlehnen, nicht schliessen.
- Wäschetrommel und Türbalg können so trocknen.
9 Pflege und Wartung
Bei richtiger Waschmitteldosierung reinigt sich das Innere des Gerätes von selbst. Waschmittelrückstände sofort mit einem weichen Tuch wegwischen, um Flecken zu vermeiden.
9.1 Waschmittel-Schublade reinigen
Bei normaler Waschmitteldosierung reinigen sich die Waschmittelfächer durch das einfliessende Wasser. Bei starker Verschmutzung müssen sie ausgewaschen werden.
Waschmittelfächer reinigen
▶ Waschmittel-Schublade 1 bis zum Anschlag herausziehen, leicht anheben und herausnehmen.
▶ Waschmittelfächer auswaschen.
Saugheber und Absaugröhrchen reinigen
▶ Saugheber 2 im Veredlerfach in Pfeilrichtung nach oben ziehen.
▶ Saugheber 2 und Absaugröhrchen 3 reinigen.
▶ Saugheber wieder richtig einsetzen.

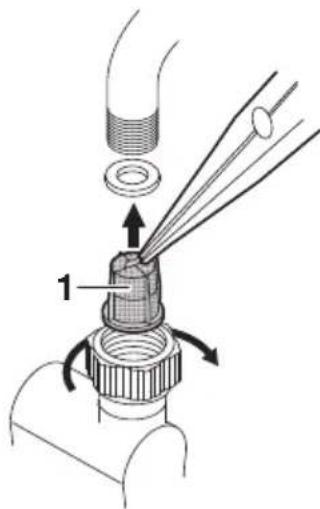

9.2 Wassereinlauf-Filter reinigen
Zur Vermeidung von Verstopfungen muss das Filtersieb 1 im Wassereinlauf periodisch kontrolliert und gegebenenfalls gereinigt werden.
Nach Wartungsarbeiten sollte die Dichtheit des Wassereinlaufes überprüft werden.
9.3 Notentleerung
Das Wasser im Gerät kann heiss sein. Verbrühungsgefahr! Vor einer Notentleerung abkühlen lassen.
Befindet sich bei verstopftem Wasserablauf, blockierter Ablaufpumpe, während einer Betriebsstörung oder eines Stromunterbruchs noch Wasser im Gerät, muss dieses wie folgt abgelassen werden:
▶ Ablaufbehälter 1 öffnen und ganz nach unten aufklappen. Der Ablaufbehälter 1 dient als Auffanggefäss für das auslaufende Wasser.
▶ Fremdkörperfalle 2 durch langsames Drehen nach links etwas lösen und Wasser kontrolliert ablassen.
Es kann notwendig sein, den Ablaufbehälter zwischendurch zu entleeren.
▶ Fremdkörperfalle durch Drehen nach rechts schliessen und Ablaufbehälter nach vorne wegziehen.
▶ Ablaufbehälter entleeren und wieder einsetzen (waagrecht bis zum Anschlag einschieben).
Zum Ablassen des Wassers kann der Ablaufbehälter entfernt und an dessen Stelle ein grösseres Gefäss unterstellt werden. Im Gerät können sich bis zu 30 Liter Wasser befinden.
9.4 Fremdkörperfalle reinigen
Ablagerungen an der Fremdkörperfalle 1 müssen periodisch entfernt werden.
Nach dem Waschen von z. B. Tierdecken oder stark flusenbildenden Wäscheteilen sollte die Fremdkörperfalle ebenfalls gereinigt werden.
▶ Restwasser ablassen, siehe 'Notentleerung'.
Anschliessend Fremdkörperfalle 1 nach links herausdrehen und gründlich reinigen.
▶ Fremdkörper (Knöpfe, Münzen usw.) entfernen.
- Kontrollieren Sie, ob sich das Flügelrad 2 der Ablaufpumpe drehen lässt. Nehmen Sie dazu den Öffner 3 zur Notentriegelung.
▶ Falls sich das Flügelrad 2 nicht drehen lässt, setzen Sie sich mit unserem Kundendienst in Verbindung.
Das Flügelrad 2 lässt sich ruckartig drehen. Dies ist konstruktionsbedingt und weist nicht auf Fremdkörper oder einen Defekt hin.
▶ Fremdkörperfalle 1 bis zum Anschlag einschieben und bis zum Anschlag nach rechts eindrehen.
▶ Ablaufbehälter einsetzen und zuklappen.
10 Störungen selbst beheben
10.1 Was tun, wenn ...
In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfache Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie den Service an.
Bevor Sie den Service anrufen, notieren Sie sich bitte die FN-Nummer
und die komplette Störungsmeldung z. B.
... in der Anzeige steht
| Mögliche Ursache Behebung | |
| •Die Fremdkörperfalle ist verstopft oder die Ablaufpumpe ist blockiert.•Der Ablaufschlauch ist geknickt.•Der Ablauf bzw. der Siphon der Hausinstallation ist verstopft. | ▸ Ursache beheben.▸ Störungsmeldung durch Antippen der Taste ▶□1 quittieren.▸ Programm neu starten. |
... in der Anzeige steht
R 5
| Mögliche Ursache Behebung | |
| •Grosse Wäschestücke liegen einseitig in der Wäschetrommel. | ► Um die Entstehung von Unwucht zu verringern, sollten grosse und kleine Wäsche-stücke gemeinsam gewaschen werden. |
| •Kopfkissen oder Ähnliches wurde mitgewaschen. | ► Kopfkissen entfernen.► Wäsche erneut schleudern.► Kopfkissen separat schleudern. |
| •Wäschestücke haben sich ineinander verwickelt. | ► Wäschestücke voneinander trennen.► Bettanzüge und Kissen schliessen.► Wäsche erneut schleudern. |
... in der Anzeige steht
R 6
| Mögliche Ursache Behebung | |
| •Die Fremdkörperfalle fehlt oder ist nicht richtig eingesetzt. | ▸ Fremdkörperfalle richtig einsetzen.▸ Störungsmeldung durch Antippen der Taste quittieren.▸ Programm neu starten. |
... in der Anzeige steht
R 9
| Mögliche Ursache Behebung | |
| Der Wasserhahn ist geschlossen.Das Filtersieb in der Zuleitung ist verstopft.Unterbruch in der Wasserversorgung.Der Wasserdruck ist zu gering. | Ursache beheben oder abwarten, bis die Wasserversorgung instand gestellt ist.Störungsmeldung durch Antippen der Taste quittieren.Programm neu starten. |
... in der Anzeige steht
F 6/E 77
| Mögliche Ursache Behebung | |
| •Der Leckwasserschutz hat angesprochen. | ▸ Wasserhahn schliessen.▸ Komplette Störungsmeldung und FN-Nummer notieren.▸ Störungsmeldung durch Antippen der Taste quittieren.▸ Service anrufen. |
... in der Anzeige steht
F xx E xxx
| Mögliche Ursache Behebung | |
| •Verschiedene Situationen können zu einer «F»-Meldung führen. | ► Störungsmeldung durch Antippen der Taste quittieren.► Stromversorgung während ca. 1 Minute unterbrechen.► Stromversorgung erneut einschalten und ein neues Programm wählen.► Falls Störung erneut erscheint, komplette Störungsmeldung und FN-Nummer notieren.► Wasserhahn schliessen und Stromversorgung unterbrechen.► Service anrufen.► Befindet sich Wäsche im Gerät:► Notentleerung durchführen.► Notentriegelung betätigen.► Wäsche entnehmen.► Service anrufen. |
... in der Anzeige steht
| Mögliche Ursache Behebung | |
| Fehlerhafter elektrischer Anschluss.Überspannung | Störungsmeldung durch Antippen der Taste quittieren.Stromversorgung während ca. 1 Minute unterbrechen.Stromversorgung erneut einschalten und ein neues Programm wählen.Falls Störung erneut erscheint:Stromzufuhr unterbrechen.Hausinstallation durch Elektrinstallateur kontrollieren lassen.Falls Störung erneut erscheint:Komplette Störungsmeldung und FN-Nummer notieren, anschliessend Stromzufuhr unterbrechen.Service anrufen. |
| Hauswart, Geräteeigentümer oder Verwaltung informieren. |
... in der Anzeige steht
| Mögliche Ursache Behebung | |
| •Die Kindersicherung ist eingeschaltet. | ► Bedienung mit Kindersicherung beachten. ► Kindersicherung ausschalten. |
... in der Anzeige steht
H 04
| Mögliche Ursache Behebung | |
| •Bei sehr starker Schaumbildung wird das Programm automatisch um zusätzlich einen Spülgang erweitert. Das Waschresultat wird dadurch verbessert, jedoch verlängert sich die Programmdauer. | ► Waschmitteldosierung beim nächsten Waschgang verringern.► Anpassung der Waschmitteldosierung an die Wasserhärte. |
... in der Anzeige steht
H 60
| Mögliche Ursache Behebung | |
| •Hygieneempfehlung.•Während längerer Zeit wurde kein Waschgang mit einer Temperatur von mindestens 60 °C durchgeführt. | ► Bei einem der nächsten Waschgänge eine Wäsche mit mindestens 60 °C durchführen.Oder► Wäsche entnehmen.► Taste × antippen.- Das Programmstartet. |
... die Programmdauer deutlich länger ist, als angezeigt wird
| Mögliche Ursache Behebung | |
| •Zu viel Waschmittel verwendet. Das Spülen wird verlängert. | ► Waschmitteldosierung beim nächsten Waschgang verringern. |
| •Grosse Unwucht in der Wäschetrommel. | ► Um die Entstehung von Unwucht zu verringern, sollten grosse und kleine Wäsche-stücke gemeinsam gewaschen werden. |
| •Sehr kaltes Zulaufwasser. Das Aufheizen wird verlängert. |
... in der Anzeige steht
H07
| Mögliche Ursache Behebung | |
| •Sehr kaltes Zulaufwasser. Das Aufheizen wird verlängert. |
... in der Anzeige steht
H 08
| Mögliche Ursache Behebung | |
| •Gewähltes Programm ist für eine reduzierte Wäschemenge vorge- sehen. Bei zu viel Wäsche wird das Aufheizen und evtl. auch das Spülen verlängert. | ► Beim nächsten Waschgang Wäschemenge an die max. Beladungsmenge anpassen (siehe 'Programmübersicht'). |
... die Wäsche nicht oder ungenügend geschleudert wurde
| Mögliche Ursache Behebung | |
| •Die eingestellte Schleu-derdrehzahl ist zu niedrig. | ▸ Schleuderdrehzahl beim nächsten Wasch-gang erhöhen. |
| •Zu grosse Unwucht in der Wäschetrommel und die Wäschestücke lassen sich nicht verteilen. | ▸ Um die Entstehung von grosser Unwucht zu verringern, sollten grosse und kleine Wäschestücke gemeinsam gewaschen werden. |
... in der Anzeige steht
H 05
| Mögliche Ursache Behebung | |
| • Zu grosse Unwucht in der Wäschetrommel. Das Gerät versucht, die Wäsche besser zu verteilen. Das Endschleudern wird verlängert. | ► Um die Entstehung von grosser Unwucht zu verringern, sollten grosse und kleine Wäschestücke gemeinsam gewaschen werden. |
... starke Vibrationen während des Schleuderns auftreten
| Mögliche Ursache Behebung | |
| •Die Transportsicherung wurde nicht entfernt. | ▸ Transportsicherung entfernen. |
| •Die Gerätefüsse sind nicht richtig eingestellt. | ▸ Ausrichtung des Gerätes gemäss Installationsanleitung optimieren. |
| •Die Wäschetrommel konnte nicht optimal ausgewuchtet werden. Es handelt sich nicht um eine Fehlfunktion. | ▸ Um die Entstehung von Unwucht zu verringern, sollten grosse und kleine Wäsche-stücke gemeinsam gewaschen werden. |
... die Gerätetür am Programmende durch Antippen der Türöffnertaste nicht geöffnet werden kann
| Mögliche Ursache Behebung | |
| •Die Gerätetür ist verklemmt. | ► Im Verschlussbereich (Vorderkante der Gerätetür) auf die Gerätetür drücken.► Taste antippen. |
| •Die Stromversorgung ist unterbrochen. | ► Notentriegelung betätigen. |
... am Programmende Wassergeräusche zu hören sind, wenn die Wäschetrommel von Hand gedreht wird
| Mögliche Ursache Behebung | |
| •Das Wasser, das zum Ausgleichen der Unwucht in die Mitnehmerrippen gefüllt wurde, konnte vor Programmende nicht vollständig entleert werden. | Keine Massnahmen nötig. Das auslaufende Wasser wird automatisch abgepumpt und hat keine negativen Folgen. |
... Rückstände von Pulverwaschmittel im Waschmittelfach zurückbleiben
| Mögliche Ursache Behebung | |
| •Feuchtes oder verklumptes Waschmittel. | ► Waschmittel trocken lagern. |
| •Das Waschmittelfach ist feucht und Startaufschub wurde gewählt. | ► Waschmittelfach vor dem Einfüllen trocken- reiben. |
| •Der Fliessdruck des Wassers ist zu gering. | ► Wasserhahn ganz öffnen. |
| •Der Wassereinlauf ist verkalkt. | ► Wasserzufuhr prüfen und gegebenenfalls Filtersieb reinigen.► Einspritzdüsen über der Waschmittelschub- lade reinigen. |
| •Die Klappe für Flüssig- waschmittel wurde einge- setzt. | ► Klappe entfernen und im Aufbewahrung- halter einsetzen. |
... Rückstände oder Wasser im Veredlerfach zurückbleiben
| Mögliche Ursache Behebung | |
| •Der Saugheber im Veredlerfach fehlt oder ist nicht richtig eingesetzt. | ► Saugheber richtig einsetzen. |
| •Der Saugheber bzw. das Absaugröhrchen ist verstopft. | ► Saugheber und Absaugröhrchen reinigen. |
... am Programmende die Wäsche immer noch trocken ist und keine Fehlermeldung angezeigt wird
| Mögliche Ursache Behebung | |
| •«Demomodus» ist eingeschaltet. | ► Gerätetür öffnen.► Taste und gedrückt halten► Gleichzeitig Taste Antippen.► In der Digitalanzeige steht dEn1► Taste Antippen.- In der Digitalanzeige steht dEn0 |
10.2 Gerätetür bei Stromausfall öffnen
Überzeugen Sie sich, dass die Wäschetrommel still steht. Beim Berühren einer noch drehenden Wäschetrommel besteht erhebliche Verletzungsgefahr.
Falls der Öffner 2 zur Notentriegelung nicht mehr vorhanden ist, kann auch ein Schraubendreher verwendet werden.
▶ Wasserhahn schliessen.
▶ Gerät vom Stromnetz trennen.
▶ Ablaufbehälter 1 öffnen und ganz nach unten aufklappen.
▶ Falls nötig, Notentleerung durchführen.
▶ Ablaufbehälter 1 entfernen.
- Öffner 2 zur Notentriegelung aus Halterung nehmen.
- Öffner 2 zur Notentriegelung in die Öffnungskappe
3 stecken und in Pfeilrichtung ziehen.
- Die Gerätetür springt auf.
Türbandung links Türbandung rechts
11 Tipps rund ums Waschen
11.1 Pflegesymbole
Für das richtige Waschen beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche.
11.2 Waschmittel
Achten Sie darauf, dass die gewählte Waschtemperatur mit dem empfohlenen Temperaturbereich des Waschmittels übereinstimmt, um eine optimale Wirkung des Waschmittels zu gewährleisten.
11.3 Allgemeine Tipps
•Farbige und weisse Textilien nicht zusammen waschen.
• Taschen von Kleidungsstücken leeren bzw. nach aussen drehen. Fremdkörper (Münzen, Nägel, Büroklammern usw.) entfernen.
• Taschen von Arbeitskleidern aus der Metallindustrie ausbürsten (Metallspäne verursachen Wäscheschäden und Rostflecken).
- Bettanzüge und Kissen schliessen; Reissverschlüsse, Haken und Ösen schliessen; Stoffgürtel und Schürzenbänder zusammenbinden.
- Waschen Sie kleinere Wäschestücke (z. B. Nylonstrümpfe, Gürtel) oder solche mit Reissverschlüssen und Haken in einem Wäschesack oder einem Kissenbezug.
- Spezielle Flecken vor dem Waschen mit entsprechenden Mitteln entfernen.
- Stark verschmutzte Stellen (Kragen, Manschetten usw.) mit Seife, Spezialwaschmittel oder Paste vorbehandeln.
- Für normal oder stark verschmutzte Wäsche das Zusatzprogramm Vorwäschen oder einen höheren Verschmutzungsgrad wählen.
- Wolle und andere Textilien, die mit dem Pflegesymbol gekennzeichnet sind, dürfen nur mit dem Hauptprogramm Handwäsche gewaschen werden. Woll- bzw. Feinwaschmittel verwenden.
- Textilien wie Hunde- oder Pferdedecken mit vielen Haaren vor dem Waschen ausbürsten.
11.4 Gardinen
Beim Waschen von Gardinen aus Mischgeweben und Kunstfasern sollte Folgendes beachtet werden:
- Maschinelle Waschbarkeit und zulässige Behandlungstemperatur beim Händler anfragen.
- Wäschetrommel nur zu einem Viertel füllen.
- Metallrollen und Kunststoffgleiter in ein leichtes Gewebe einbinden.
- Feinwaschmittel verwenden (wegen Schaumbildung knapp dosieren).
- Ältere und von der Sonne ausgebleichte Gardinen sind nicht mehr widerstandsfähig und können bei maschinellem Waschen Schaden nehmen.
11.5 Energie und Wasser sparen
- Nutzen Sie die maximale Wäschemenge des jeweiligen Programms aus.
- Wählen Sie nur bei besonders schmutziger Wäsche oder hartnäckigen Flecken «Vorwaschen» oder «Einweichen».
- Wählen Sie für leicht verschmutzte Wäsche ohne Flecken das Hauptprogramm 20 °C oder die Zusatzfunktion «Sprint».
- Wählen Sie für leicht verschmutzte Wäsche ohne Flecken das Hauptprogramm 20 oder die Zusatzfunktion «Sprint».
Schleuderdrehzahl
Für den Energieverbrauch des nachfolgenden Trocknens ist die eingestellte Schleuderdrehzahl bestimmend. Je höher die eingestellte Drehzahl, umso niedriger ist die Restfeuchte der Wäsche am Programmende.
| U/min Restfeuchte bei Baumwolltextilien in % | |
| 1500 ~44 | |
| 1400 ~47 | |
| 1200 ~52 | |
| 1000 ~60 | |
| 800 ~70 | |
| 600 ~90 | |
| 400 ~110 | |
Türöffnungsautomatik
Betreiben Sie das Gerät mit eingeschalteter Türöffnungsautomatik. Denn nach dem Öffnen der Gerätetür geht das Gerät sofort in den Zustand mit tiefstmöglichem Standby-Verbrauch über.
11.6 Effizienteste Programme ...
... für normal verschmutzte Baumwollwäsche bei 40 °C
▶ Durch 1× Antippen der Taste das Programm «40 °C Standardprogramm» wählen.
| Füllmenge | Programmdauer | Wasser | Energie | Restfeuchte |
| 4 kg 2h05 42 l 0,55 kWh 44 % |
... für normal verschmutzte Baumwollwäsche bei 60 °C
▶ Durch 2× Antippen der Taste das Programm «60 °C Standardprogramm» wählen.
| Füllmenge | Programmdauer | Wasser | Energie | Restfeuchte |
| 8 kg 2h20 55 l 1,20 kWh 44 % | ||||
| 4 kg 2h05 42 l 0,74 kWh 44 % |
Um Energie zu sparen, ist bei diesen Programmen die tatsächliche Wassertemperatur tiefer als die angezeigte Programmtemperatur. Durch die längere Waschdauer wird aber trotzdem eine sehr gute Waschleistung erreicht.
11.7 Unbefriedigende Waschresultate
Weisse Rückstände auf der Wäsche
| Mögliche Ursache Behebung | |
| •Schlecht lösliche Bestandteile von Waschmitteln (Zeolithe) können auf der Wäsche zurückbleiben, obwohl diese ausreichend gespült wurde. | ▸ Wäsche schütteln oder ausbürsten.▸ Wäsche mit wenig Waschmittel erneut waschen.▸ Flüssigwaschmittel ohne Zeolith verwenden.▸ Zusatzprogramm «Schwarze Wäsche» wählen. |
Graue Rückstände auf der Wäsche
| Mögliche Ursache Behebung | |
| •Fett- und Schmutzteilchen sind ungenügend aus den Textilien herausgelöst worden.•Seifen- oder Fettläuse. | ► Waschmitteldosierung beim nächsten Waschgang erhöhen.► Vollwaschmittel verwenden.► Waschmitteldosierung der Wasserhärte und dem Verschmutzungsgrad der Wäsche anpassen. |
| •Die Wäschetrommel ist überladen. | ► Weniger Wäsche in die Wäschetrommel geben. |
Harte Wäsche
| Mögliche Ursache Behebung | |
| •Schlechte Spülwirkung durch «sehr weiches» Wasser (unter 15 °fH). | ► Zusatzfunktion wählen. |
Waschergebnis mit Colorwaschmittel ungenügend
| Mögliche Ursache Behebung | |
| •Unüblich hohe Verschmutzung der Wäsche. | ► Stärkeres Programm, z. B. Verschmutzungsgrad «stark verschmutzt» wählen. |
| •Verwendetes Waschmittel (Colorwaschmittel) enthält keine Bleichmittel. Obst-, Kaffee- oder Teeflecken können nicht entfernt werden. | ► Waschmittel mit Bleichmittel verwenden. |
Waschergebnis mit Flüssigwaschmittel ungenügend
| Mögliche Ursache Behebung | |
| •Die Flüssigwaschmittel enthalten keine Bleichmittel. Obst-, Kaffee- oder Teeflecken können nicht entfernt werden. | ► Waschmittel mit Bleichmittel verwenden. |
Ablagerungen auf Wäsche bei Verwendung von Seifenwaschmittel
| Mögliche Ursache Behebung | |
| •Die Wasserhärte ist zu hoch. | ► Seifenwaschmittel sollten nur bei Wasserhärten unter 25 °fH verwendet werden, siehe |
Verfärbte Wäsche
| Mögliche Ursache Behebung | |
| •Abfärbende Textilien wurden mitgewaschen. | ▸ Farbige und weisse Textilien getrennt waschen.▸ Pflegeetikette der Wäschestücke beachten. |
| •Abfärbende Gegenstände wurden mitgewaschen. | ▸ Taschen von Kleidungsstücken leeren. |
Spülwirkung ungenügend
| Mögliche Ursache Behebung | |
| •Überdosierung des Waschmittels. | ► Waschmitteldosierung der Wasserhärte und dem Verschmutzungsgrad anpassen. |
| •Sehr «weiches» Wasser (unter 15 °fH). | ► Zusatzfunktionverwenden. |
Fleckenbildung
| Mögliche Ursache Behebung | |
| •Rostflecken.•Chemischer Einfluss. | ▸ Taschen von Arbeitskleidern ausbürsten.▸ Rückstände von Haarpflegeprodukten, Kosmetika oder Pflanzen können zusammen mit der Waschlauge chemische Reaktionen auslösen, die zu Flecken führen können.▸ Kleidungsstücke mit Metallteilen separat waschen. |
Riss-/Lochbildung
| Mögliche Ursache Behebung | |
| •Wäschestücke mit offenen Reissverschlüssen oder Haken (z. B. BH) wurden mitgewaschen. | ► Reissverschlüsse und Haken vor dem Waschen schliessen.► Empfindliche Wäschestücke in einem Wäschesack oder Kissenbezug waschen.► Taschen von Kleidungsstücken nach aussen drehen. |
| •Chemischer Einfluss des Waschmittels.•Textilqualität, Abnützung, Sonneneinstrahlung. | ► Waschmittel nicht direkt auf die Wäsche geben. |
| •Die Wäschetrommel wurde durch Fremdkörper (Nägel, Büroklammern, BH-Verschlüsse) beschädigt. | ► Wäschetrommel auf Fremdkörper und Beschädigungen untersuchen.► Fremdkörper entfernen.► Ist die Wäschetrommel beschädigt, Service anrufen. |
Faserabrieb
| Mögliche Ursache Behebung | |
| •Die Wäschetrommel wurde überladen. | ▸ Weniger Wäsche in die Wäschetrommel geben. |
| •Mechanischer Abrieb beim Waschen. | ▸ Zusatzprogramm «Schonend» wählen. |
| •Knötchenbildung (Pilling). | ▸ Vor dem Waschen die Aussenseiten der Wäschestücke nach innen drehen. |
12 Ersatzteile
Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben.
Ablaufschlauch 1,5 m/4,0 m
Saugheber für Veredler (Weichspüler)
Waschmittel-Schublade
Klappe für Flüssigwaschmittel
Öffner zur Notentriegelung
Fremdkörperfalle
Ablaufbehälter
Kurzbedienungsanleitung
13.1 Aussenabmessungen
Höhe: 90 cm
Breite: 66 cm
Tiefe: 68 cm
Leergewicht: 79 kg
Füllmenge: 8 kg Trockenwäsche
13.2 Sanitäranschluss
Anschluss Wasserzuleitung: Kaltwasser G ^3/4 "
Erlaubter Druck Wasserzuleitung: 0,1–0,6 MPa (1–6 bar)
Max. Förderhöhe Ablaufpumpe: 1,0 m
13.3 Elektrischer Anschluss
Siehe Typenschild 1
400, 600, 800, 1000, 1200, 1400, 1500 U/min
13.5 Produktdatenblatt
| Gemäss EU-Verordnung Nr.1061/2010 | ||
| Marke - V-ZUG AG | ||
| Die Modellkennung entspricht den ersten Stellen auf dem Typenschild. | - 287 | |
| Nennkapazität Baumwolle bei vollständiger Befüllung | kg | 8 |
| Energieeffizienzklasse - A+++ | ||
| Energieverbrauch von x kWh/Jahr 1) | kWh/Jahr | 195 |
| Energieverbrauch des Standardprogramms "Baumwolle 60°C" bei vollständiger Befül-lung | kWh 1.20 | |
| Energieverbrauch des Standardprogramms "Baumwolle 60°C" bei Teilbefüllung | kWh 0.74 | |
| Energieverbrauch des Standardprogramms "Baumwolle 40°C" bei Teilbefüllung | kWh 0.55 | |
| Leistungsaufnahme im Aus-Zustand W 0 | ||
| Leistungsaufnahme im unausgeschalteten Zustand | W | 0 |
| Wasserverbrauch von x l/Jahr 2) | l/Jahr 1 | 0500 |
| Schleudereffizienzklasse X auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz) | - | A |
| Maximale Schleuderdrehzahl U/min 1500 | ||
| Restfeuchte % 44 | ||
| Standard-Baumwollprogramme 3) |  | Standardprogramme• Baumwolle 60 °C• Baumwolle 40 °C |
| Programmdauer des Standardprogramms "Baumwolle 60°C" bei vollständiger Befüllung | min 140 |
| Programmdauer des Standardprogramms "Baumwolle 60°C" bei Teilbefüllung | min 125 |
| Programmdauer des Standardprogramms "Baumwolle 40°C" bei Teilbefüllung | min 125 |
| Dauer des unausgeschalteten Zustands min 0 | |
| Luftschallemission beim Waschen 4) | dB (A) 50 |
| Luftschallemission beim Schleudern 5) | dB (A) 70 |
1) Energieverbrauch von x kWh/Jahr auf der Grundlage von 220 Standardwaschzyklen für 60°C- und 40°C-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
2) Wasserverbrauch von x l/Jahr auf der Grundlage von 220 Standardwaschzyklen für 60°C- und 40°C-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
3) Standard-Baumwollprogramme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für Baumwolle am effizientesten.
4) Luftschallemission beim Waschen im Standardprogramm "Baumwolle 60°C" bei vollständiger Befüllung.
5) Luftschallemission beim Schleudern im Standardprogramm "Baumwolle 60°C" bei vollständiger Befüllung
13.6 Verbrauchswerte
Koch- und Buntwaschprogramme
Die angegebenen Verbrauchsdaten und Programmdauern sind Richtwerte. Sie beziehen sich auf die maximale Füllmenge und können sich ändern, z. B. bei Frottierwäsche, sehr kaltem Zulaufwasser, dem gewählten Verschmutzungsgrad oder bei kleineren Füllmengen.
| Programm Bela- | dungkg | Dreh-zahl1U/min | DauerStd./Min. | WasserLiter | EnergiekWh |
| Kochwäsche 95 °C 1–8 | 1200 1h3 | 375 2,2 | |||
| Buntwäsche 60 °C 1–8 | 1200 1h1 | 365 1,3 | |||
| Buntwäsche 40 °C 1–8 | 1200 1h0 | 570 0,8 | |||
| Buntwäsche 20 °C 1–8 | 1200 0h5 | 770 0,3 | |||
| Wolle 30 °C 1–2,5 800 | 0h48 52 0,3 | ||||
| Handwäsche 20 °C 1–2 | 600 0h45 | 58 0,2 | |||
| Gerätehygiene 0 kein 0h23 9 0,7 |
^1 Werkeinstellung
13.7 Hinweis für Prüfinstitute
Normprogramm einstellen gemäss EN60456:
Standardprogramm 40°C Baumwollwäsche:
▶ Taste 1× antippen.
- In der Digitalanzeige steht
▶ Die Anzeige wechselt nach 2 Sekunden auf die Programmdauer
Standardprogramm 60°C Baumwollwäsche:
- In der Digitalanzeige steht
▶ Die Anzeige wechselt nach 2 Sekunden auf die Programmdauer
13.8 VAS Vibration Absorbing System
Stellt die Gerätesteuerung beim Schleuderanlauf eine grössere Unwucht fest, wird das Schleudern ein- oder mehrmals unterbrochen. Das Gerät versucht in diesem Fall, die Wäsche besser in der Wäschetrommel zu verteilen.
Beim Schleudern wird die Wäschetrommel auf allen Drehzahlstufen bei Bedarf aktiv ausgewuchtet, indem die hohlen Mitnehmerrippen mit der notwendigen Wassermenge befüllt werden. Dadurch wird die Wäsche geschont und optimal entwässert.
13.9 Sparautomatik
In den ersten Minuten eines Programmablaufs wird von der Gerätesteuerung die Art und Menge der eingefüllten Wäsche festgestellt.
Die weitere Wasserdosierung wird auf die eingefüllte Wäsche optimiert, so dass nur die wirklich benötigte Wassermenge verbraucht wird.
13.10 Standby-Sparautomatik
Zur Vermeidung von unnötigem Energieverbrauch ist das Gerät mit einer Standby-Sparautomatik ausgerüstet.
Einige Minuten nach Programmende erlöschen sämtliche Anzeigen. Der Stromverbrauch wird auf ein absolutes Minimum reduziert. Dennoch bleiben die Sicherheitsfunktionen aktiv.
Leistungsaufnahme gemäss EN 60456
- im «unausgeschalteten Zustand»: 0 Watt
14 Notizen
A
Ablagerungen auf Wäsche ..... 59
Ablaufbehälter 15
Allgemein 56
Anfragen 75
Anzeige
A-Meldungen 43, 44
E-Meldungen 45, 46
F-Meldungen 45
H-Meldungen .....47, 48, 49
Kindersicherung eingeschaltet 46
U-Meldungen 46
Anzeigeelemente 16
AquaPlus 16,33
Auflockern 37
Aussenabmessung 63
Automatische Türöffnung 25
Automatische Türöffnung AUS .... 37
B
Bedienelemente 16
Benutzereinstellungen 23
Benutzereinstellungen ändern ..... 23
Benutzereinstellungen verlassen . 23
Bestimmungsgemässe Verwendung 9
E
Effizienteste Programme .... 57
Elektrischer Anschluss 63
Ende des Waschtages 38
Entsorgung 12
Deinstallation 12
Gerät entsorgen ......12
F
Fabrikationsnummer (FN) .....13, 15
Färben 31
Faserabrieb 61
Fassungsvermögen 14
Fleckenbildung 60
Flüssigwaschmittel .....29
Fremdkörperfalle .....15, 42
Reinigung 42
G
Gardinen 55
Gerät
Aufbau 15
Beschreibung 14
Vorbereiten 27
Geräteschäden vermeiden .....11
Gerätetür 15
Öffnen bei Stromausfall .....53
Öffnen nicht möglich 50
Öffnen während des Waschens 34
Türbalg kontrollieren ....38
Gewebeschaden 60, 61
Graue Rückstände auf der Wäsche 58
Gültigkeitsbereich 2
H
Harte Wäsche 58
Hauptprogramm wählen .....32
Hauptprogramme .....14, 16
Hauptwaschmittel 15
Hauptwaschprogramme 18
|
Inbetriebnahme 9
Intensiveres Spülen 21
Intensivprogramm 21
K
Kaltwaschen 22
Kindersicherung ......25, 36
Klappe für Flüssigwaschmittel ..... 15
Koch- und Buntwaschprogramme 66
Kochwäsche 18
M
Modell-Nr. 2
Mögliche Einstellungen 24
N
Notentriegelung 15
O
Öffner zur Notentriegelung ....15, 53
P
Pflege 39
Pflegesymbole 54
Produktdatenblatt 64
Produktfamilie 2
Programm
Abbrechen 35
Dauer zu lang 48
Ende 22,37
Wählen 32
Programmstandsanzeige 17
Pulverwaschmittel 29
R
Reinigung Fremdkörperfalle...... 42 Wassereinlauf-Filter ......40
Reparatur-Service 75
Rissbildung 61
Rückstände in der Waschmittel-Schublade ....51
S
Sanitäranschluss ......63
Saugheber für Veredler 15
Schleuderdrehzahl .....22, 56, 63 Ändern .....33
Schnellgang 22
Schonend 16, 20, 33
Separates Spülen/Schleudern ....21, 34
Servicevertrag 75
Sicherheitshinweise Allgemeine ....6 Vor der ersten Inbetriebnahme .9
Sparautomatik 68
Sparen Energie ....56 Wasser .... 56
Sprint 16, 20, 33
Spülstopp 34
Spülwirkung ungenügend ......60
Standardprogramme 14
Standby-Sparautomatik ....68
Startaufschub ......22, 30, 34
Störungen 43
Stromausfall 53
Symbole 5
T
Technische Daten 63
Temperatur
Ändern 33
Einstellen 22, 33
Tip and go 32
Tipps rund ums Waschen 54
Türbalg kontrollieren 38
Türöffnung automatisch 25
Türöffnung automatisch EIN ..... 37
Türöffnungsautomatik 56
Typ 2
Typenschild 15,75
U
Unbefriedigende Waschresultate 58
V
VAS Vibration Absorbing System 67
Veredler 15,31
Rückstände 51
Veredeln 21
Verfärbte Wäsche 59
Vibrationen 49
Vor der ersten Inbetriebnahme .....9
Vorsicht Verbrennungsgefahr ..... 10
Vorsicht Verletzungsgefahr...... 10
Ungenügend geschleudert .....49
Waschen 27
Eingabe korrigieren 35
Gerät vorbereiten ......27
Programm wählen 32
Programmende 37
Waschmittel zugeben .....29
Waschergebnis mit Colorwasch- mittel ungenügend .... 59
Waschergebnis mit Flüssigwasch- mittel ungenügend .... 59
Waschmittel 54
Waschmittel einfüllen 29
Waschmitteldosierung ....30
Waschmittel-Schublade 15
Rückstände 51
Waschresultate unbefriedigend ...58
Wassereinlauf-Filter reinigen .....40
Wassergeräusche ....50
Wasserhärte 30
Weichspüler 15, 31
Weisse Rückstände auf der Wäsche 58
Werkeinstellungen 26
Z
Zum Gebrauch 9
Zusatzfunktionen ......16, 22
Zusatzprogramme .....14, 16
AquaPlus 14
Intensivprogramm 14
Schonend 14
Sprint 14
Vorwaschen 14
15 Reparatur-Service
Im Kapitel 'Störungen selbst beheben' erhalten Sie wertvolle Hinweise bei kleineren Betriebsstörungen. Ersparen Sie sich so die Anforderungen eines Servicetechnikers und die daraus entstehenden Kosten.
Registrieren Sie Ihr V-ZUG-Gerät noch heute online via vzug.ch oder mit der beigelegten Karte und profitieren Sie so von bester Unterstützung im möglichen Störungsfall, auch während der 2-jährigen Werksgarantie des Gerätes. Für die Registrierung benötigen Sie die Fabrikationsnummer (FN) und die Bezeichnung des Gerätes. Diese können Sie zusätzlich hier notieren oder den mit dem Gerät gelieferten Servicekleber anbringen:
FN
Gerät \_\_\_\_
Wenn Sie bei Betriebsstörungen mit V-ZUG Kontakt aufnehmen, halten Sie bitte für alle Anfragen diese Geräteangaben bereit. Diese Angaben finden Sie auf dem Typenschild Ihres Gerätes.
▶ Ablaufbehälter aufklappen.
- Das Typenschild befindet sich neben dem Öffner zur Notentriegelung.
Ihr Reparaturauftrag
Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes V-ZUG-Service-Center. Bei Ihrer telefonischen Auftragserteilung vereinbaren wir mit Ihnen einen auf Wunsch umgehenden Besuchstermin vor Ort.
Allgemeine Anfragen, Zubehör, Servicevertrag
V-ZUG hilft Ihnen auch gerne bei allgemeinen administrativen und technischen Anfragen, nimmt Ihre Bestellungen für Zubehör und Ersatzteile entgegen oder informiert Sie über die fortschrittlichen Serviceverträge. Sie erreichen uns dazu unter Tel. 041 767 67 67 oder via vzug.ch.
Kurzanleitung
Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!
▶ Gerät einschalten und Wasserhahn aufdrehen
▶ Durch Antippen der Taste Gerätetür öffnen
Wäsche einfüllen und Gerätetür schliessen
▶ Waschmittel-Schublade herausziehen und Waschmittel einfüllen
▶ Waschmittel-Schublade hineinschieben
▶ Programm wählen
▶ Eventuell Zusatzprogramm/Zusatzfunktionen wählen
▶ Gerät startet nach ca. 20 Sekunden automatisch
Nach Programmende:
▶ Taste -antippen und Wäsche entnehmen
Am Ende des Waschtages:
▶ Waschmittelfächer – falls nötig – reinigen
▶ Gerätetür anlehnen, nicht schliessen
V-ZUG AG
Industriestrasse 66, 6301 Zug
Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61
vzug@vzug.ch, www.vzug.com
Service-Center: Tel. 0800 850 850
