BEDIENUNGSANLEITUNG ISK 110 VESA ANTEC

1.1 Technische Daten....3
1.2 Diagramm....3
1.3 Netzteilspezikaonen 4

INSTALLATION DER KOMPONENTEN

2.1 Enernen des linken Seitenteils 5
2.2 Motherboard Installaon....5
2.3 Installaon interner 2,5" SSD/HDD Laufwerke....6

FRONTSEITIGE ANSCHLÜSSE

3.1 USB 2.0 Anschlüsse ....7
3.2 HD Audio Anschlüsse 7
3.3 Schalter- und LED-Anschlüsse....8
3.4 Neuverdrahtung von Motherboard Anschlüssen 8

BEFESTIGUNG DER VESA HALTERUNG

4.1 VESA Montagehalterung....9
4.2 Standfuß....9

ISK 110 VESA GEBRAUCHSANWEISUNG

Bei Antec arbeiten wir stets an der Verbesserung und Weiterentwicklung unserer Produkte um gleichbleibend hohen Qualitätsansprüchen stets gerecht zu werden. Dem vorausgesetzt kann das Ihnen vorliegende Gehäuse den Beschreibungen in dieser Gebrauchsanweisung leicht abweichen. Dies geschieht vor Allem zur Verbesserung des Produktes, um Ihnen stets vollste Zufriedenheit bieten zu können. Alle in dieser Gebrauchsanweisung beschriebenen Eigenschaften, Beschreibungen und Abbildungen sind korrekt.

Hinweis: Diese Gebrauchsanweisung ist lediglich für die Verwendung eines Antec Gehäuses vorgesehen. Für detaillierte Informaonen zur Installaon des Motherboards und anderer Komponenten, ziehen Sie bie die Gebrauchsanweisung des jeweiligen Gerätes zu Rate.

Antec ist stets bemüht Ihnen ein qualitav hochwerges Gehäuse zu bieten. Fergungstechnisch kann es jedoch vorkommen, dass einige Kanten nicht vollständig entgratet und gefalzt wurden. Hier können scharfe Kanten mit Verletzungsgefahr entstehen. Achten Sie deshalb darauf, stets mit ausreichender Vorsicht im und am Gehäuse zu arbeiten.

Diese Gebrauchsanweisung deckt nicht die Installaon von CPU, RAM, Erweiterungskarten, etc. ab. Bie ziehen Sie die jeweiligen Gebrauchsanweisungen der jeweiligen Komponenten hierfür zu Rate. Besonders beim CPU-Kühler sollten Sie sicherstellen, dass das Motherboard zum Einbau nicht eventuell ausgebaut werden muss. Führen Sie zudem sämtliche Arbeitsschrie auf einer sauberen, weichen Unterlage aus und achten Sie auf genügend Beleuchtung.

1.1 CASE SPECIFICATIONS

Chassis Typ	Mini-ITX Desktop
Chassis Farbe	Schwarz
Abmessungen	8,7" (H) x 3,1" (B) x 8,4" (T)222 mm (H) x 78 mm (B) x 212 mm (T)
Gewicht	2,9 lbs / 1,3 kg
Laufwerksschächte	2 x 2,5" Laufwerksschächte (intern)
Motherboard-Auage	Mini-ITX
Front I/OAnschlüsse	- 4 x USB 2.0 mit internem Anschluss zum Motherboard- Audio Ein-/Ausgänge: 1 x Kopörer, 1 x Mikrofon
Netzteil	90 Wa Netzteil

1.2 DIAGRAM

RF86 3 1

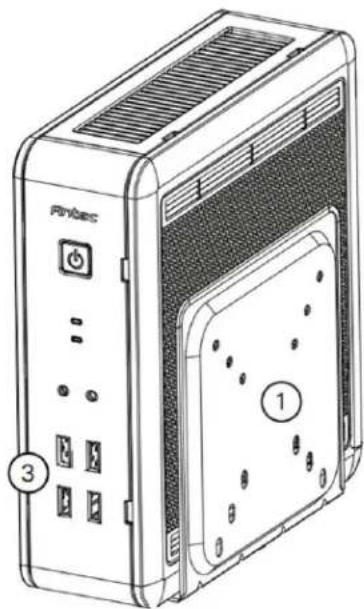

1. VESA Befesgung (enthalten)

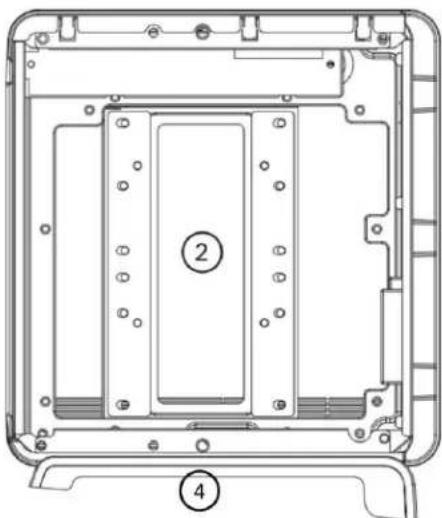

2. 2 x 2,5" Laufwerksschächte (intern)
3. Frontseige Anschlüsse: 4 x USB 2.0, Audio I/O
4. Standfuß (enthalten)

1.3 NETZTEILSPEZIFIKATIONEN

ISK 110 VESA wird mit einem 90W Netzteiladapter mit Strom versorgt.

Eingangsspezikaon:

Betriebsspannung	Eingangsspannungsbereich	Frequenzbereich
100VAC – 240VAC	90 VAC – 264 VAC	47 Hz – 63 Hz

Ausgangsleistung:

Gesamtleistung	Ausgangsspannung	Spannungsbereich	Ausgangsstrom
90W	19V	18.4V ~ 20.0V	0A ~ 4.7A

Der Netzteiladapter hat eine Ezienz von bis zu 85% bei 100 VAC und 240 VAC Betriebsspannung und bei maximaler Belastung.

Kompleer Satz von Sicherungen in Industriequalität: Überstromschutz (OCP), Überspannungsschutz (OVP), Schutz vor Kurzschlüssen (SCP), Überhitzungsschutz (OTP)

Der Netzteiladapter verfügt über keine Bauteile, die durch den Anwender ausgetauscht werden können. Wenden Sie sich bei einem Defekt direkt an Antec (siehe Seite 10 der Gebrauchsanweisung)

INSTALLATION DER KOMPONENTEN

2.1 ENTFERNEN DES LINKEN SEITENTEILS

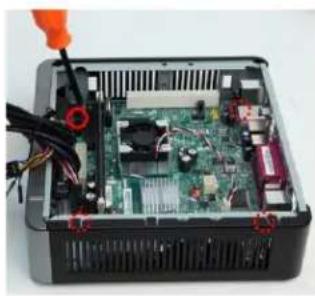

Legen Sie das Gehäuse auf die rechte Seite um das linke Seitenteil enernen zu können.

1. Enernen Sie die beiden Schrauben auf der Rückseite.
2. Drücken Sie nun das gesamte Seitenteil von der Rückseite aus nach oben, bis es sich vom Rest des Gehäuses trennt.

Hinweis: Benutzen Sie nicht Ihre Fingernägel um Teile zu separieren oder Seitenteile des Gehäuses abzunehmen.

1. Legen Sie das Gehäuse mit der oenen Seite auf eine feste, weiche Unterlage.
2. Stellen Sie sicher, dass Sie die richge ATX-Blende für Ihr Motherboard vorliegen haben. Falls die Blende vom Gehäuse nicht passt, kontakeren Sie bie den Hersteller Ihres Motherboards um die richge Blende zu erhalten (sofern diese Ihrem Motherboard nicht bereits beilag).
3. Richten Sie das Motherboard mit den Löchern für die Abstandshalter aus.
4. Verschrauben Sie das Motherboard nun mit den im Lieferumfang enthaltenen Schrauben.
5. Verbinden Sie den 24-Pin Anschluss mit dem Motherboard, sowie den 18-Pin Anschluss mit der bereits im Gehäuse bendlichen Plane für die Stromversorgung.
6. Das Motherboard ist nun ferg installiert worden. In der Sekon 3.1 wir die Verbindung der frontseigen Anschlüsse erklärt.

Schraubenposionen des Motherboards

2.3 INSTALLATION INTERNER 2,5" SSD/HDD LAUFWERKE

Hinweis: Installieren Sie unbedingt die Isolierungen wie im 3. Schri beschrieben, damit die Festplaen und der Metallrahmen keinen Kontakt zueinander haben.

2,5" Festplaen warden unter dem Motherboard auf einen Rahmen installiert. Um Zugri zu diesem Rahmen zu erhalten, müssen Sie das rechte Seitenteil enernen. Sollten Sie gerade das Motherboard installiert haben, moneren Sie bie zuerst das linke Seitenteil wieder am Gehäuse.

1. Legen Sie das Gehäuse auf die linke Seite und verfahren Sie wie in Sekon 2.1 beschrieben zum Enernen des rechten Seitenteils.

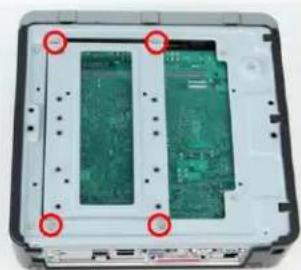

2. Enernen Sie die vier Schrauben, die den Rahmen in Posion halten (siehe Bild).

1. Verkleben Sie die roten Isolierungsstreifen wie auf dem Bild, indem Sie die Schutzfolie enernen und diese dann am Rahmen befasgen

1. Richten Sie das zu installierende Laufwerk an den vier Schraubenlöchern aus.

2. Verschrauben Sie das Laufwerk mit den schwarzen Schrauben aus dem Lieferumfang. Verwenden Sie nur die Schraubenlöcher auf der Unterseite des Laufwerks. Die Oberseite des Laufwerks ist dem Motherboard zugewendet, während die Rückseite zur Front des Gehäuses zeigt.

3. Platzieren Sie die Isolierung aus dem Lieferumfang zwischen das Laufwerk und dem Motherboard.

4. Setzten Sie den Rahmen nun wieder im Gehäuse ein und verschrauben Sie diesen.

5. Verbinden Sie die Daten- und Stromkabel mit dem Laufwerk, indem Sie die Stecker durch die vorhandene Lücke im Gehäuse führen (siehe Bild).

Führen Sie die Kable durch die markierte Lücke.

FRONTSEITIGE ANSCHLÜSSE

3.1 USB 2.0

ISK 110 VESA verfügt über vier frontseige USB2.0 Anschlüsse mit internem Anschluss an das Motherboard. Ziehen Sie die Gebrauchsanweisung des Motherboards zu Rate, um den richgen Anschluss zu lokalisieren und die Belegung der Pins zu überprüfen:

Pin	Bezeichnung	Pin	Bezeichnung
1	USB Power 1	2	USB Power 2
3	(-) Signal 1	4	(-) Signal 2
5	(+) Signal 1	6	(+) Signal 2
7	Ground 1 (Masse)	8	Ground 2 (Masse)
9	Führung (Keine Verb.)	10	Nicht belegt

3.2 HD AUDIO ANSCHLÜSSE

Die frontseigen Anschlüsse für Kopörer und Mikrofon verfügen über einen Intel ^® standardisierten Anschluss für HDA (High Denion Audio Standard).

Pin	Bezeichnung (HDA)
1	MIC2L
2	AGND
3	MIC2R
4	AVCC
5	FRO-R
6	MIC2_JD
7	F_IO_SEN
8	Key (no pin)
9	FRO-L
10	LINE2_JD

Verbinden Sie den HDA Stecker mit Ihrem Motherboard. Besmmen Sie den internen Audio Anschluss Ihres Motherboards oder der Soundkarte anhand der jeweiligen Gebrauchsanweisung.

Die Front des Gehäuses verfügt über LEDs zur Betriebsanzeige des der Festplaenfunkon. Außerdem muss der Power-Knopf mit dem Motherboard verbunden werden. Überprüfen Sie anhand der Gebrauchsanweisung Ihres Motherboards, wo diese Stecker angeschlossen werden müssen. Bei LEDs achten Sie auf die richge Polung. Farbige Drähte sind posive (+) und schwarze/weiße Drähte sind negave (-).

Hinweis: Polarität (+/-) ist bei Schaltern unbedeutend.

3.4 NEUVERDRAHTUNG VON MOTHERBOARD ANSCHLÜSSEN

Es kann vorkommen, dass Sie Steckerbelegungen ändern müssen. Dies kann bei USB Steckern, Audio Steckern oder zum Beispiel Power Knopf Steckern der Fall sein.

Bevor Sie Steckerbelegungen ändern, fergen Sie eine Zeichnung der korrekten Belegung an. Sollten Sie bei der Arbeit gestört werden und Sie haben keine Nozen der Belegung angefergt, werden Sie Probleme haben die Kabel wieder richg zuzuweisen.

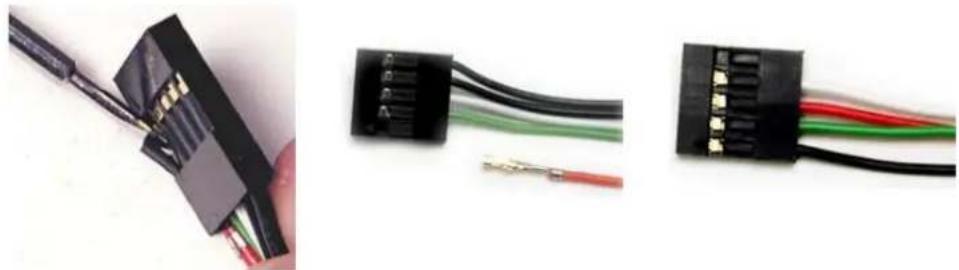

Stellen Sie fest, welche Drähte Sie enernen müssen, um die Stecker auf die Belegung der Motherboard-Anschlüsse anzupassen. Verwenden Sie einen kleinen, achen Schraubendreher um die Widerhaken neben den quadraschen Ausschnien anzuheben. Sie können darauf in den Draht mit dem Pin aus seinem Sockel ziehen.

Arbeiten Sie stets vorsichg um Schäden an den Drähten, Pins und Steckern zu vermeiden. Wiederholen Sie diesen Vorgang mit allen Drähten, die Sie ändern möchten. Nachdem Sie Drähte die ihre Posion tauschen sollen gelöst haben, stecken Sie diese einfach wieder vorsichg in den jeweiligen Sockel, bis der Pin spürbar einrastet.

BEFESTIGUNG DER VESA HALTERUNG

4.1 VESA MONTAGEHALTERUNG

ISK 110 VESA wird mit einer VESA-kompablen Halterung ausgeliefert, die es ermöglicht das Gehäuse an einer VESA Halterung zu befasgen.

1. Verschrauben Sie zuerst die enthaltene VESA Halterung an Ihrem Monitor. Verwenden Sie hierfür die Schrauben aus dem Lieferumfang.
2. Setzten Sie dann das Gehäuse auf die Halterung auf, indem Sie das Gehäuse einhaken und dann in die Halterung schieben. Das Gehäuse rastet sicher auf der Halterung ein.
3. Oponal können Sie für zusätzliche Stabilität die Konstrukon mit Hilfe von drei Schrauben miteinander verbinden.

4.1 STANDFUß

ISK 110 VESA wird mit einem Standfuß ausgeliefert, sodass eine Verwendung auch ohne die VESA Halterung möglich ist.

1. Drehen Sie das Gehäuse um, um Zugang zu den Befesgungspunkten an der Unterseite zu Erlangen.
2. Richten Sie den Standfuß mit der Unterseite aus, sodass der lange Teil des Fußes zur Front zeigt.
3. Setzten Sie die Halterungen des Fußes in die Führungen ein und schieben Sie den Fuß nach vorne, bis dieser sicher einrastet.
4. Oponal können Sie für zusätzliche Stabilität die Konstrukon mit Hilfe einer Schraube miteinander verbinden.

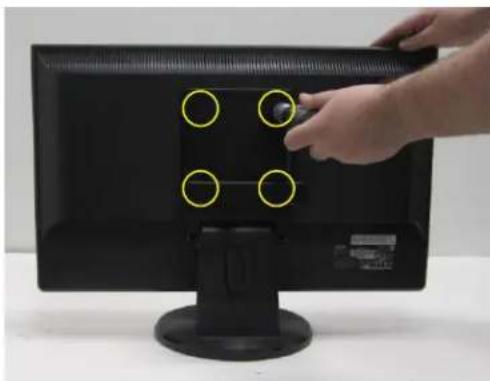

Befesgen Sie die VESA Halterung am Monitor mit Hilfe der vier Schrauben aus dem Lieferumfang

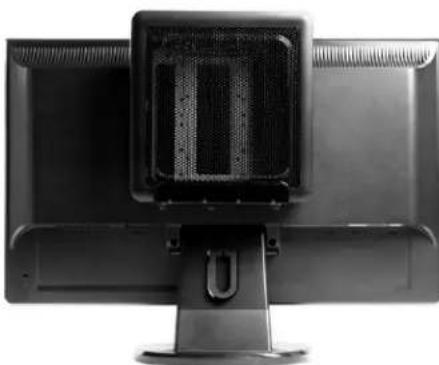

Installiertes Gehäuse am Monitor
