OMS4 - Audio-/Video-Konverter TELEVES - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Konverter
Marke	Televes
Modell	OMS4
Eingänge	HDMI, Composite (CVBS), Audio (L/R)
Ausgänge	HDMI, Composite (CVBS), Koaxial (RF)
Unterstützte Auflösungen	480i/p, 576i/p, 720p, 1080i/p
Videoformate	PAL, NTSC
Audioformate	PCM, Stereo
Spannungsversorgung	5 V DC, 1 A (über Netzteil)
Leistungsaufnahme	ca. 5 W
Abmessungen (B x H x T)	120 x 30 x 80 mm
Gewicht	200 g
Gehäusematerial	Metall
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Fernbedienung	Nicht enthalten
Zubehör	Netzteil, Bedienungsanleitung
Garantie	2 Jahre
Reinigung	Mit trockenem, fusselfreiem Tuch reinigen
Sicherheitshinweise	Nicht öffnen, kein Wasser in der Nähe
Entsorgung	Elektroschrott, nicht im Hausmüll

Häufig gestellte Fragen - OMS4 TELEVES

Welche Auflösungen unterstützt der Televes OMS4?

Der Konverter unterstützt Auflösungen von 480i/p bis 1080i/p, einschließlich 576i/p und 720p. Er arbeitet mit PAL- und NTSC-Systemen.

Kann ich den OMS4 sowohl mit HDMI- als auch mit Composite-Quellen verwenden?

Ja, der OMS4 verfügt über HDMI- und Composite-Eingänge. Sie können zwischen den Quellen umschalten.

Wie verbinde ich den Konverter mit einem älteren Fernseher ohne HDMI?

Verwenden Sie den Composite-Video-Ausgang (gelbe Buchse) und die Audioausgänge (weiß/rot). Optional kann auch der Koaxialausgang genutzt werden.

Der OMS4 zeigt kein Bild. Was kann ich tun?

Überprüfen Sie die Stromversorgung und die Kabelverbindungen. Stellen Sie sicher, dass die Eingangsquelle aktiv ist und die richtige Auflösung ausgewählt wurde. Ein Neustart des Geräts kann helfen.

Benötige ich eine spezielle Software zur Bedienung?

Nein, der OMS4 ist ein Plug-and-Play-Gerät. Es sind keine Treiber oder Software erforderlich. Die Konfiguration erfolgt über die Gerätefront.

Kann ich den Konverter auch für Audio-Signale nutzen?

Ja, der OMS4 überträgt Audiokanäle. Er unterstützt PCM-Stereo-Audio über HDMI und die analogen Eingänge.

Ist der OMS4 mit HDCP geschützten Inhalten kompatibel?

Der Konverter unterstützt HDCP, sodass geschützte Inhalte von Blu-ray-Playern oder Spielekonsolen wiedergegeben werden können.

Welches Netzteil benötige ich?

Das Gerät wird mit 5 V DC und 1 A versorgt. Ein passendes Netzteil ist im Lieferumfang enthalten.

Wie reinige ich den OMS4?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel, da diese in das Gehäuse eindringen könnten.

Der OMS4 wird sehr warm. Ist das normal?

Ja, eine leichte Erwärmung ist normal. Sorgen Sie für ausreichende Belüftung und verdecken Sie keine Lüftungsschlitze.

BEDIENUNGSANLEITUNG OMS4 TELEVES

ES Quad MDU
EN Optical Converter Quad MDU
DE Optischer Umsetzer für vier Teilnehmer

Hoja técnica

Data sheet

Bedienungsanleitung

Características técnicas / Technical specifications / Technische Daten

Referencia Reference Art. Nr.
Parámetros de entrada	Input Parameters Eingang
Gama de frecuencias RF	RF Frequency Range Frequenzbereich
Pérdida de retorno óptico	Optical Return Loss Optisch. Rückfl ussdämpfung
Potencia óptica	Optical Power Optische Leistung
Confi guración SML PON	SML PON Setting	SML PON Einstellung
Confi guración STD PON	STD PON Setting	STD PON Einstellung
Transpondedores SAT	SAT Transponders SAT Transponder
Conector de entrada	Input Connector Steckertyp
Parámetros de salida	Output Parameters Ausgang
Gama de frecuencias RF	RF Frequency Range Frequenzbereich
Banda Baja Vertical	Vertical Low Band	Vertikal Low
Banda Baja Horizontal	Horizontal Low Band	Horizontal Low
Banda Alta Vertical	Vertical High Band	Vertikal High
Banda Alta Horizontal	Horizontal High Band	Horizontal High
Pérdidas de retorno	Return Loss	Rückfl ussdämpfung
Ganancia rizo a través de banda	Gain Ripple Across Band	Verstärkungsschwankung
Ganancia rizo a través de banda (por transpondedor)	Gain Ripple Across Band (per transponder)	Verstärkungsschwankung pro Transponder
Aislamiento entre la salida	Isolation Between Output	Entkopplung
Ruido de fase	Noise Figure	Phasenrauschen
Impedancia nominal	Nominal impedance	Impedanz
	2351 / OMS4
GHz	0.95 - 5.45
dB 20
dBm	MIN MAX
	-13 0
	-18 -14
	120
	FC/PC Hembra / FC / PC Female / FC/PC Buchse
	950 MHz - 1950 MHz <14.5 V
	950 MHz - 1950 MHz >15.5 V
	1100 MHz - 2150 MHz <14.5 V + 22KHz
	1100 MHz - 2150 MHz >15.5 V + 22KHz
dB 10
dB	5
dBm	MIN MAX
	-65 -25
dB 30
dB	4
Ohm 75
Referencia Reference Art. Nr.
Parámetros de salida	Output Parameters Ausgang
Rangos de temperatura de funcionamiento	Ambient operating temperature range Betriebstemperatur
Rangos de temperatura de almacenamiento	Storage temperature range Lagertemperatur
Conectores de salida	Output Connectors Ausgangsanschluss
Dimensiones	Dimensions Abmessungen
Fuente de alimentación	Power Supply Netzteil
Peso	Weight Gewicht
Consumo	Power consumption Stromverbrauch

Repartidores ópticos / Optical Splitters / Optische Verteiler

Referencia Reference Art. Nr.
Salidas Outputs Ausgänge
Conectores Connectors Stecker
Longitude de onda Wavelength Wellenlänge
Pérdidas de inserción Insertion Loss Einfügungsdämpfung

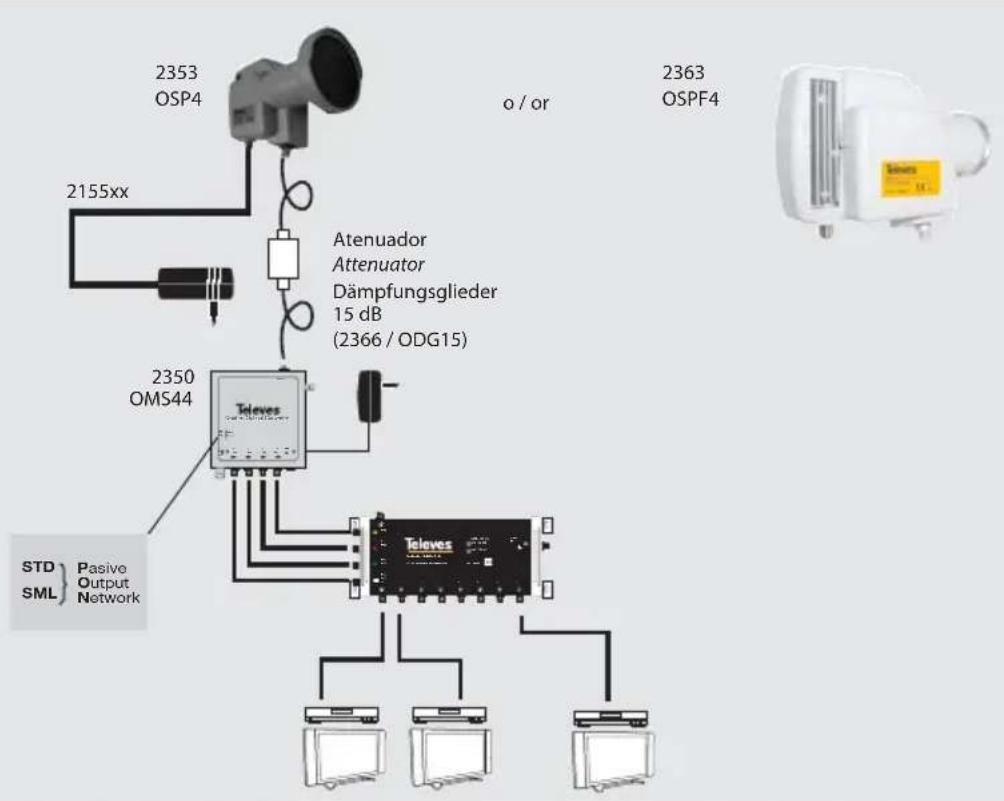

* Zwischen LNB und Umsetzer ist eine Mindestdämpfung von ca.15dB notwendig. Für weniger als 16 Teilnehmer (SML) ist die Mindestdämpfung notwendig damit das C/N sich nicht verschlechtert.

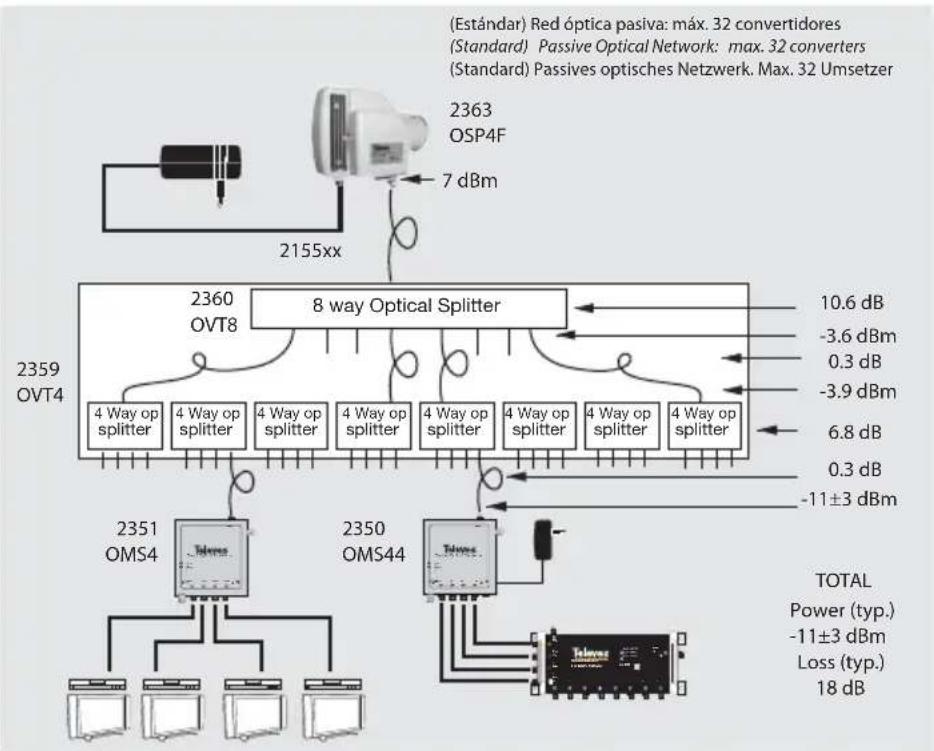

Aplicaciones típicas / Typical applications / Typische Anwendung

