Produkttyp	Fernbedienung
Marke	eQ-3
Modell	HM-RC-Key4-2
Tasten	4
Frequenz	868,3 MHz
Reichweite	Bis zu 100 m (Freifeld)
Stromversorgung	2 x AAA-Batterien
Abmessungen (ca.)	60 x 30 x 12 mm
Gewicht (mit Batterien)	30 g
Material	Kunststoff
Farbe	Weiß
Kompatibilität	HomeMatic-System
Funktionen	Schalten, Dimmen, Rollladensteuerung, Szenenaktivierung
Montage	Handgerät
Schutzart	IP20
Betriebstemperatur	0°C bis 40°C
Batterielebensdauer (ca.)	2 Jahre
Zertifizierungen	CE
Wartung	Mit trockenem Tuch reinigen

Häufig gestellte Fragen - HM-RC-Key4-2 EQ-3

Wie koppele ich die HM-RC-Key4-2 mit einem HomeMatic-Aktor?

Halten Sie die Pairing-Taste (im Batteriefach) 3 Sekunden lang gedrückt. Aktivieren Sie dann den Pairing-Modus am Aktor. Die Fernbedienung verbindet sich automatisch.

Welche Batterietyp verwendet die Fernbedienung?

Sie verwendet 2 AAA-Alkalibatterien. Verwenden Sie keine wiederaufladbaren Batterien, sofern nicht angegeben.

Kann ich die Fernbedienung zur Steuerung von Rollläden verwenden?

Ja, nach dem Koppeln mit einem HomeMatic-Rollladenaktor können die vier Tasten für auf/ab und stopp konfiguriert werden.

Was ist die maximale Reichweite der Fernbedienung?

Im Freifeld beträgt die Reichweite bis zu 100 Meter. In Innenräumen können Wände sie auf 20-30 Meter reduzieren.

Wie wechsle ich die Batterie?

Schieben Sie die Rückabdeckung ab, entfernen Sie die alten Batterien, setzen Sie neue AAA-Batterien mit korrekter Polarität ein und setzen Sie die Abdeckung wieder auf.

Kann ich die Fernbedienung auf Werkseinstellungen zurücksetzen?

Ja. Entfernen Sie die Batterien, halten Sie eine beliebige Taste 10 Sekunden lang gedrückt, und setzen Sie dann die Batterien wieder ein. Die Fernbedienung wird zurückgesetzt.

Ist die Fernbedienung wasserdicht?

Nein, sie hat Schutzart IP20, d.h. sie ist nur gegen feste Gegenstände >12,5 mm geschützt. Von Feuchtigkeit fernhalten.

Wie viele Geräte kann ich mit einer Fernbedienung steuern?

Sie können bis zu mehrere Aktoren steuern, indem Sie jede Taste einem anderen Gerät oder einer Szene zuweisen.

Was zeigt die LED auf der Fernbedienung an?

Die LED leuchtet kurz auf, wenn eine Taste gedrückt wird, um die Übertragung zu bestätigen. Ein schnelles Blinken zeigt schwache Batterie an.

Kann ich die Tasten ersetzen, wenn sie verschleißen?

Die Fernbedienung ist nicht für Reparaturen durch den Benutzer ausgelegt. Kontaktieren Sie den eQ-3 Kundendienst für Ersatzoptionen.

BEDIENUNGSANLEITUNG HM-RC-Key4-2 EQ-3

Bedienungsanleitung (S. 2) Operating Manual (p. 34)

Funk-Handsender: Wireless remote control: HM-RC-4-2 HM-RC-Key4-2 HM-RC-Sec4-2

1. Ausgabe Deutsch 02/2013

Dokumentation © 2013 eQ-3 Ltd. Hong Kong

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.

Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

105413 / V 2.1

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung ....4

2 Gefahrenhinweise 4

3 Funktion 5

4 Allgemeine Systeminformation zu HomeMatic10

5 Allgemeine Hinweise zum Funkbetrieb ..... 10

6 Inbetriebnahme 11

6.1 Batterien einlegen und wechseln ..... 11

6.1.1 Batterien einlegen 11

6.1.2 Batterien wechseln 12

6.1.3 Verhalten nach Batteriewechsel ..... 13

6.2 Anlernen 14

6.2.1 Direktes Anlernen an HomeMatic Geräte. . . . 14

6.2.2 Anlernen an eine HomeMatic Zentrale.....17

7 Bedienung 22

8 Zurücksetzen in den Auslieferungszustand .. 25

9 Fehler- und Rückmeldungen durch die Geräte-LED 27

9.1 Blinkcodes und Fehlermeldungen ..... 27

9.2 Befehl nicht bestätigt 30

9.3 Duty Cycle überschritten ..... 30

10 Wartung und Reinigung .... 31

11 Technische Daten....32

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.

3 Funktion

Mit dem HomeMatic Funk-Handsender können Sie angelernte HomeMatic Geräte über vier Tasten bequem steuern. Es gibt drei verschiedene Varianten für den individuellen Einsatz des HomeMatic Handsenders:

• Universal (HM-RC-4-2):

Mit dem Handsender können Sie HomeMatic Aktoren steuern, um z. B. Beleuchtung ein- oder auszuschalten.

• Alarmfunktion (HM-RC-Sec4-2):

Mit dem Handsender können Sie Alarmfunktionen Ihrer CCU steuern. Über die Bedienoberfläche „WebUI“ können Sie den Handsender mit anderen HomeMatic Geräten wie z.B. einem Bewegungsmelder oder einem Fensterkontakt verknüpfen und über Zentralenprogramme („Wenn-Dann-Verknüpfungen“) individuelle Alarmfunktionen konfigurieren.

• KeyMatic (HM-RC-Key4-2):

Mit dem Handsender können Sie Ihren HomeMatic Funk-Türschlossantrieb KeyMatic steuern, um Türen zu öffnen und zu ver- bzw. entriegeln sowie Licht ein- bzw. ausschalten.

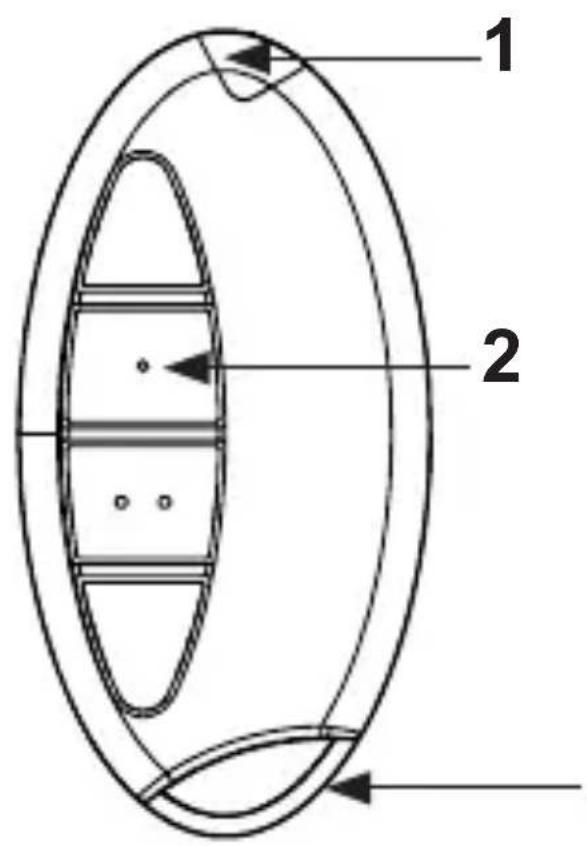

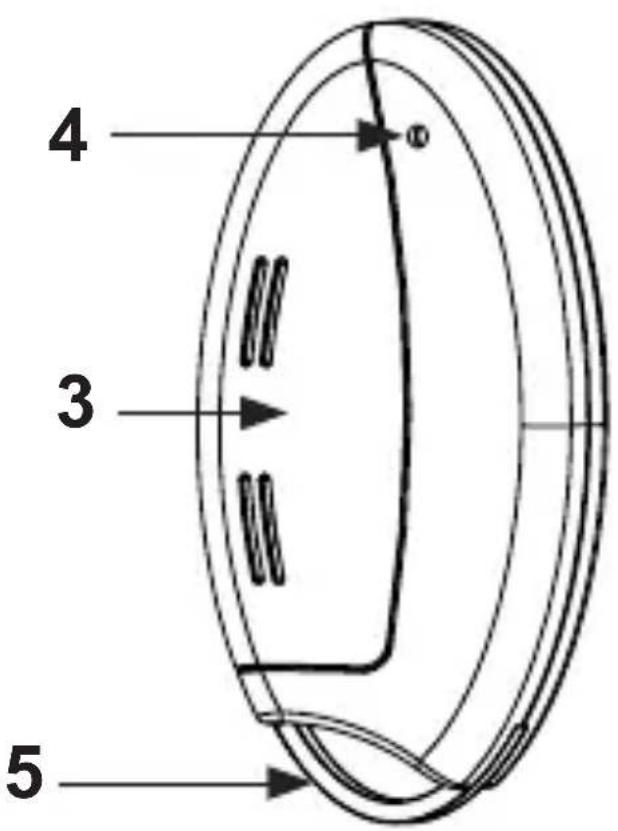

Bedienelemente:

1 2

Oberseite

4 3 5

Unterseite

1 – Geräte-LED
2 - Bedientasten
3 – Batteriedeckel
4 – Anlerntaste
5 – Schlüsselring

Die verschiedenen Handsender haben folgende Bedientasten:

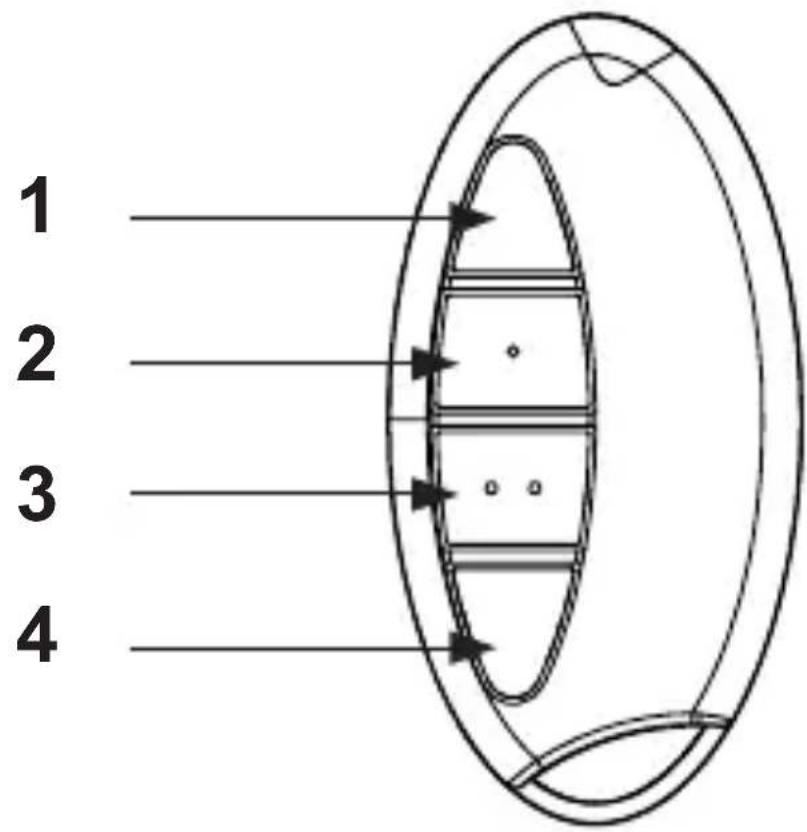

Universal (HM-RC-4-2):

1 2 3 4

1 – Taste Ein (Tastenpaar 1)
2 – Taste Aus (Tastenpaar 1)
3 – Taste Ein (Tastenpaar 2)
4 – Taste Aus (Tastenpaar 2)

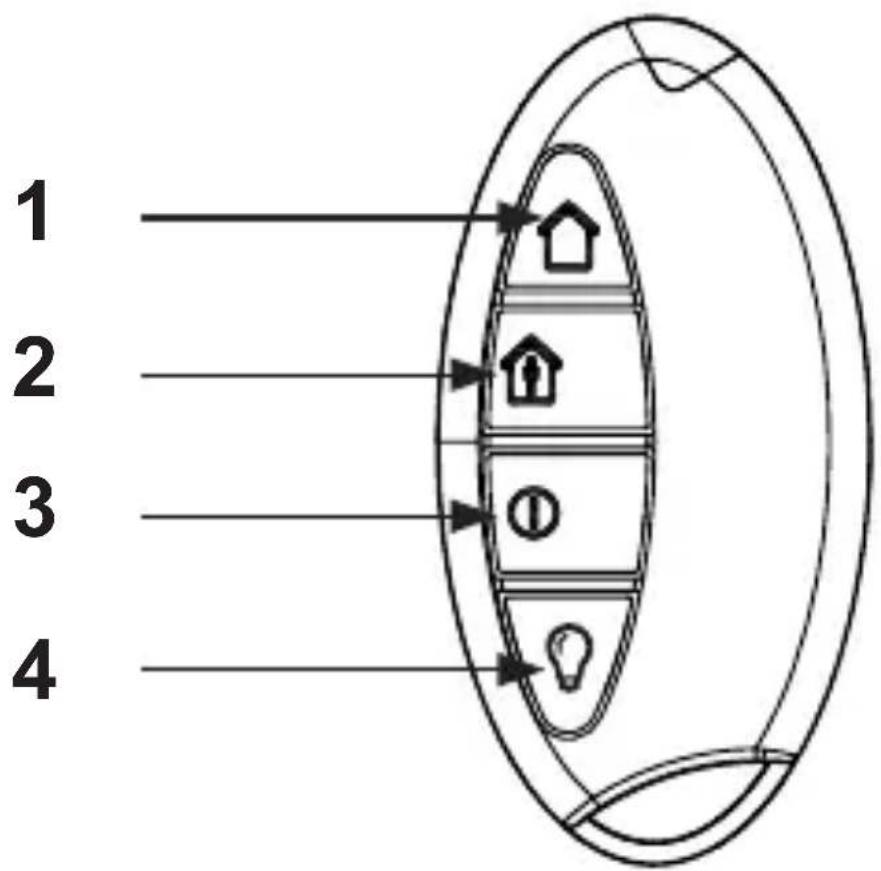

Alarmfunktion (HM-RC-Sec4-2):

1 – Taste extern scharf (Tastenpaar 1)
2 – Taste intern scharf (Tastenpaar 1)
3 – Taste unscharf (Einzeltaste)
4 – Taste Licht (Einzeltaste „Ein/Aus“) ^1

1 2 3 4

1) Diese Taste schaltet das angelernte Gerät um. Einmal drücken: Aktor “Ein”, ein weiteres Mal drücken: Aktor “Aus”.

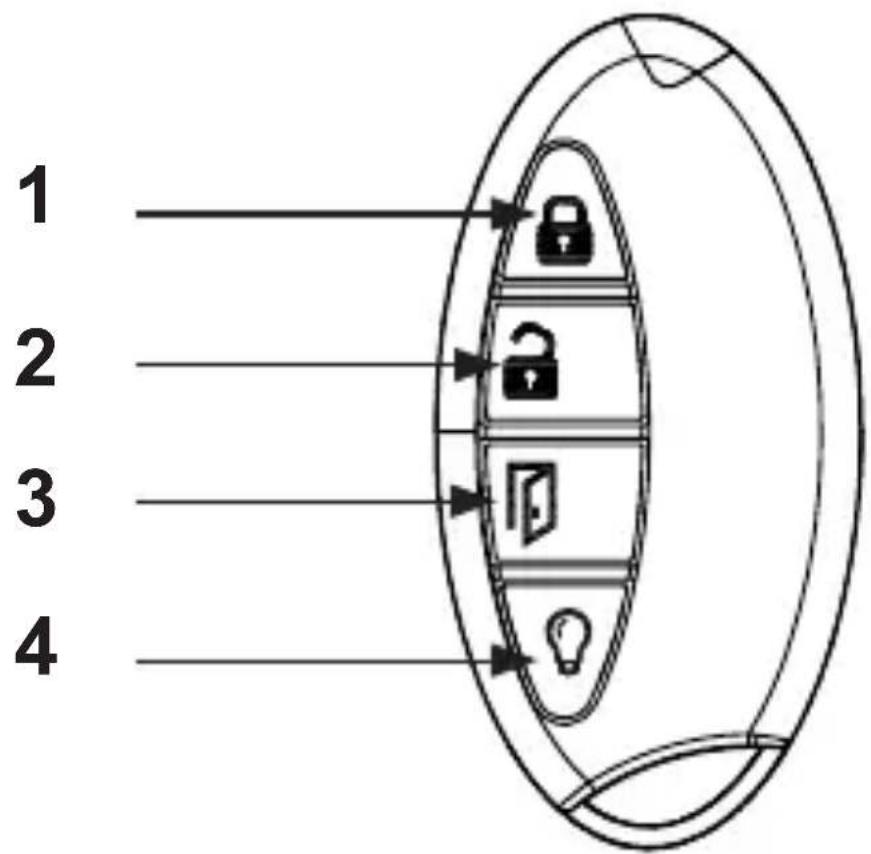

KeyMatic (HM-RC-Key4-2):

1 – Taste Verschließen (Tastenpaar 1)
2 – Taste Entriegeln (Tastenpaar 1)
3 – Taste Tür öffnen (Einzeltaste)
4 – Taste Licht (Einzeltaste „Ein/Aus“)1

1 2 3 4

1) Diese Taste schaltet das angelernte Gerät um. Einmal drücken: Aktor “Ein”, ein weiteres Mal drücken: Aktor “Aus”.

4 Allgemeine Systeminformation zu HomeMatic

Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic Systemhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com.

5 Allgemeine Hinweise zum Funk- betrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der im

Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.

6 Inbetriebnahme

6.1 Batterien einlegen und wechseln

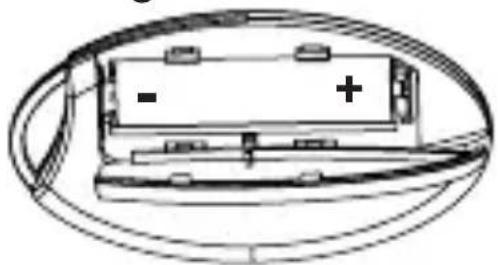

6.1.1 Batterien einlegen

Um das Gerät in Betrieb zu nehmen, gehen Sie wie folgt vor:

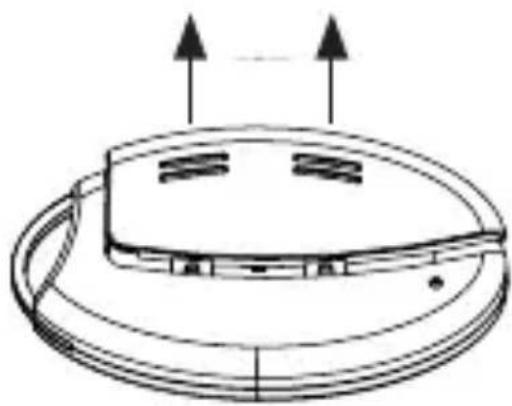

- Öffnen Sie das rückseitige Batteriefach, indem Sie den Batteriefachdeckel mit etwas Druck vom Gerät wegschieben.

• Dadurch öffnet sich die Verrastung und der Bat-

teriefachdeckel kann auf- geklappt werden. Der De- ckel bleibt dabei mit dem Gehäuse verbunden.

- Legen Sie eine Batterie vom Typ LR03/AAA/micro polrichtig entsprechend den Polaritätsmarkierungen in das Batteriefach ein.

- Schließen Sie das Batteriefach indem Sie den Batteriefachdeckel zuklappen und ihn dann mit leichtem Druck wieder Richtung Gehäusemitte schieben, bis er einrastet.

6.1.2 Batterien wechseln

Wird beim Betätigen einer Taste des Handsenders der Blinkcode für leere Batterien (5 x kurzes rotes Blinken) angezeigt oder erfolgt keine Reaktion des zu steuernden Gerätes, tauschen Sie die verbrauchte Batterie wie im vorangegangenen Kapitel beschrieben gegen eine neue Batterie vom Typ LR03/AAA/micro aus. Beachten Sie dabei die richtige Polung der Batterie.

Nomale Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht kurzschließen! Es besteht Explosionsgefahr!

Entsorgungshinweis!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

6.1.3 Verhalten nach Batteriewechsel

Nach dem Einlegen der Batterie führt der Handsender zunächst einen Selbsttest/Neustart (ca. 2 Sekunden) durch. Die LED blinkt kurz rot, grün, orange auf (LED-Test-Anzeige). Danach erfolgt die Initialisierung.

Bei niedriger Batteriespannung wird, sofern es der Spannungswert noch zulässt, trotzdem die Tastenabfrage aktiviert und der Handsender ist betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Ruhezeit der Batterie wieder mehrfach gesendet werden.

Wenn Sie schwache Batterien verwenden, kann das Gerät beim Betätigen einer Taste automatisch einen Neustart durchführen. Dann blinkt die Geräte-LED kurz rot, grün, orange, gefolgt von 5 x kurzem roten Blinken für die schwache Batterie.

Ist die Batterie für die weitere Verwendung zu schwach, erfolgt die Meldung (5 x kurzes rotes Blinken) direkt nach dem Tastendruck. In diesem Fall müssen Sie die Batterie durch eine neue ersetzen.

6.2 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen!

Damit der Handsender in Ihr HomeMatic System integriert werden und mit anderen HomeMatic Gerä- ten kommunizieren kann, muss das Gerät zunächst angelernt werden. Sie können den Handsender direkt an andere HomeMatic-Geräte oder an die HomeMatic Zentrale anlernen.

6.2.1 Direktes Anlernen an HomeMatic Geräte

Wenn Sie den Handsender an ein oder mehrere HomeMatic Geräte anlernen möchten, müssen Sie die beiden zu verknüpfenden Geräte in den Anlernmodus bringen und den gewünschten Kanal zum Anlernen auswählen.

Beim Anlernen des Universal-Handsenders werden jeweils die Tasten 1 und 2 sowie 3 und 4 als Tastenpaare (TP 1 und TP 2) angelernt. Das bedeutet, dass beim Drücken der Taste 1 die Funktion „Ein“ und für die Taste 2 automatisch die Funktion „Aus“ angelernt wird. Dies gilt ebenso für die Tasten 3 und 4.

Beim Anlernen des Alarmfunktionen- und Key-Matic-Handsenders werden die Tasten 1 und 2 als Tastenpaar (TP 1) angelernt. Die Tasten 3 und 4 werden einzeln nacheinander angelernt.

Dafür gehen Sie bitte wie folgt vor:

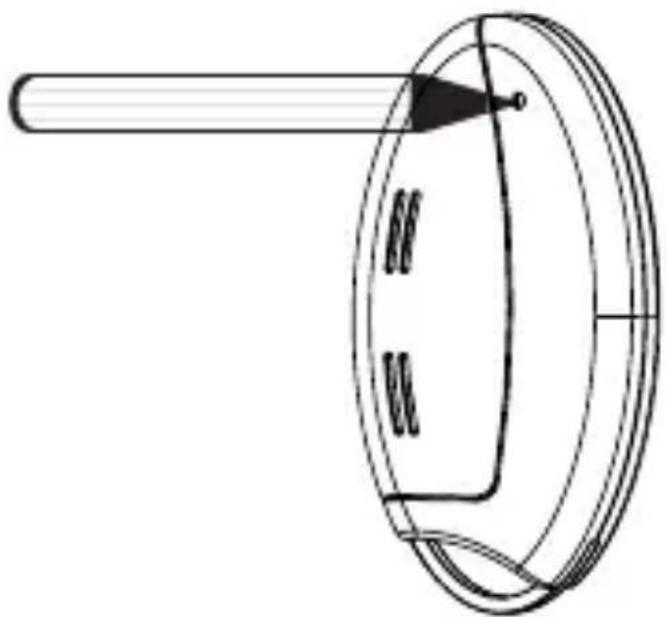

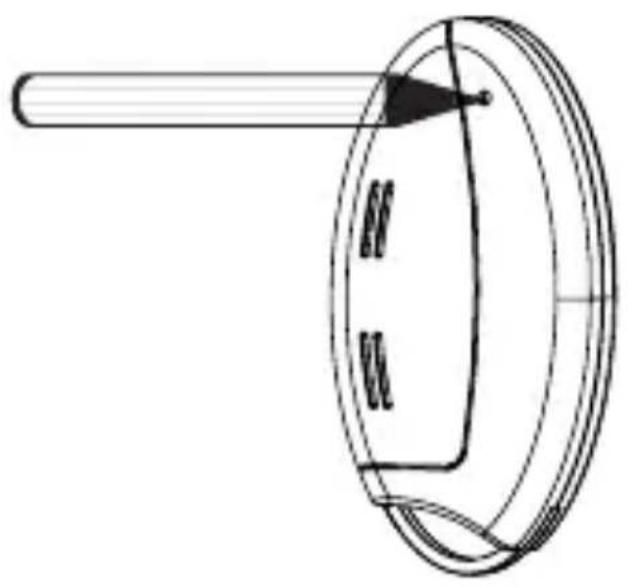

• Die Anlerntaste befindet sich auf der Rückseite des Handsenders oben rechts. Drücken Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste.

- Der Handsender befindet sich nun im Konfigurationsmodus. Dies wird durch grünes Blinken der Geräte-LED angezeigt. (Durch erneutes kurzes Drücken der Anlerntaste, können Sie den Konfigurationsmodus verlassen.)

- Drücken Sie die Bedientaste des Handsenders, an die Sie eine Funktion anlernen wollen, um in den Anlernmodus zu gelangen. Die Geräte-LED blinkt langsam orange. (Wenn das anzulernende Gerät noch nicht im Anlernmodus ist, können Sie den Anlernmodus des Handsenders durch erneutes kurzes Drücken der Anlerntaste abbrechen. Die Geräte-LED leuchtet dann rot auf.)

- Bringen Sie nun das Gerät, an das Sie den Handsender anlernen wollen, gemäß der zugehörigen Bedienungsanleitung in den Anlernmodus.

- Befinden sich beide Geräte im Anlernmodus, wird dieses durch schnelles oranges Blinken angezeigt.

Nachdem der Anlernvorgang abgeschlossen wurde, zeigt ein grünes Leuchten der LED für 1 Sekunde einen erfolgreichen Anlernvorgang an.

Wenn die Geräte LED für 2 Sekunden rot aufleuchtet, ist auf einen fehlerhaften Anlernvorgang zu schließen. In diesem Fall ist der Anlernvorgang erneut durchzuführen.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet.

Ist der Handsender bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann er zwar wie oben beschrieben in den Konfigurationsmodus gebracht werden, nach Drücken einer Bedientaste leuchtet die Geräte-LED jedoch für 2 Sekunden rot auf. Es ist kein direktes Anlernen an andere Geräte möglich.

Beim Anlernen beachten Sie bitte, dass Sie zwischen den Geräten einen Abstand von mindestens 50 cm einhalten.

6.2.2 Anlernen an eine HomeMatic Zentrale Um Ihr Gerät softwarebasiert und komfortabel

• steuern und konfigurieren,
• direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,

muss es zunächst an die HomeMatic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die HomeMatic Bedienoberfläche „WebUI“.

Sobald eine Komponente an eine Zentrale angelernt ist, kann sie nur noch über diese mit anderen Komponenten verknüpft werden.

Jede Komponente kann immer nur an eine Zentrale angelernt werden.

Beim Anlernen beachten Sie bitte, dass Sie einen Abstand der Geräte zur Zentrale von mindestens 50 cm einhalten.

Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor:

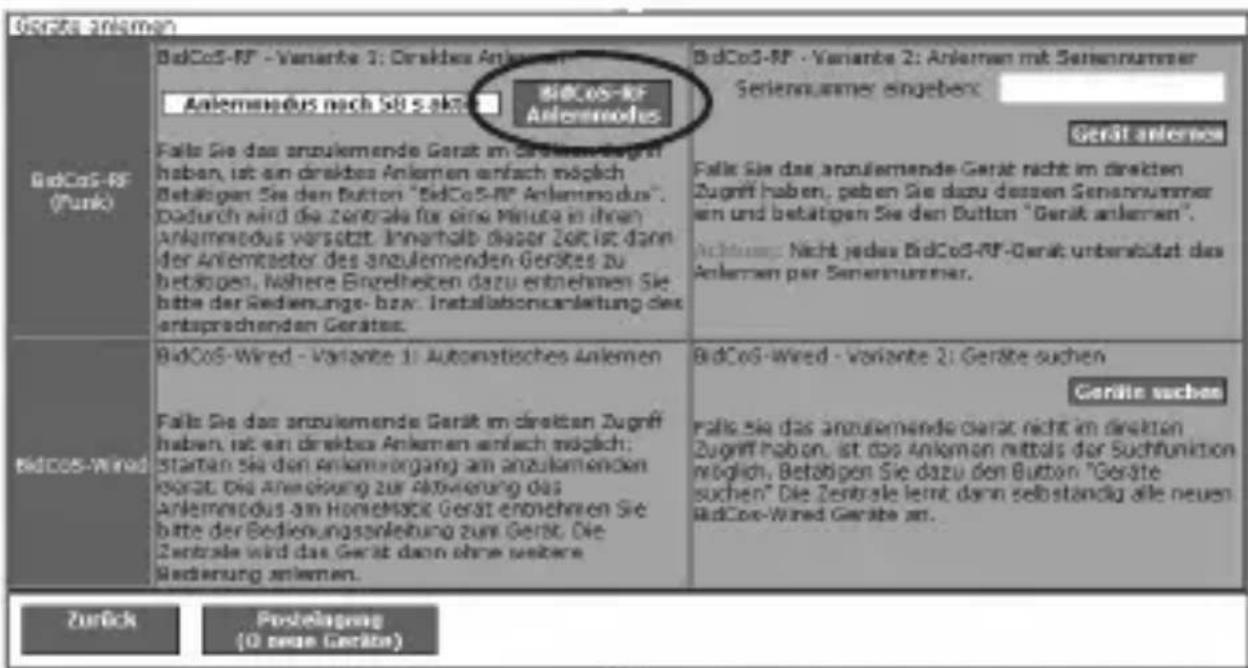

- Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“ im rechten Bildschirmbereich.

Geräte Anlemen BidCoS-RF - Variante 1: Direktes Anlemen Anlemenodus nach 50 s.akt. BidCoS-RF Anlemenodus BidCoS-RF - Variante 2: Anlemen mit Szennummer Szennummer eingeben: Geräte anlemen Falle Sie das anzulemende Gerät im Bedienwedericht haben, ist ein direktes Anlemen einfach möglich. Betabigen Sie den Button "BidCoS-RF Anlemenodus". Dadurch wird die zentrale für eine Minute in ihren Anlemenodus versetzt. Innerhalb dieser Zeit ist dann der Anlemtaster des anzulemenden Gerätes zu betätigen. Nahere Engelheiten dazu entnehmen Sie bitte der Gedienungs- bzw. Installabonanleitung des entsprechenden Gerätes. Falle Sie das anzulemende Gerät im direkten Zugriff haben, ist ein direktes Anlemen einfach möglich; Starten Sie den Anlemerorgang am anzulamenden Gerät. Die Anreisung zur Aktivierung des Anlemenodus am Homeinssitz Gerät entnehmen Sie bitte der Bedienungsanleitung zum Gerät. Die Zentrale wird das Gerät dann ohne weitere Bedienung anlemen. Falle Sie das anzulemende Gerät nicht im direkten Zugriff haben, ist das Anlemen mittels der Suchfunktion möglich. Betabigen Sie dazu den Button "Geräte suchen" Die Zentrale lemt dann selbständig alle neuen BidCoS-Wired Geräte an. Beräte suchen Zurück Postelagung (0 neue Geräte)

• Um den Anlernmodus zu aktivieren, klicken Sie auf „BidCoS-RF Anlernmodus“.
• Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende An- lernzeit.
• Versetzen Sie innerhalb dieser Anlernzeit auch den HomeMatic Handsender in den Konfigurationsmodus indem Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste des Handsenders drücken.

• Der Handsender befindet sich nun im Konfigurationsmodus. Dies wird durch grünes Blinken der Geräte-LED angezeigt.
• Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Softwareoberfläche. Der Button „Posteingang (x neue Geräte)“ zeigt dabei an, wie viele neue Geräte erfolgreich angelernt wurden.

- Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschriebenen Schritte für jedes Gerät wiederholen.

- Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im folgenden Abschnitt („Neu angelernte Geräte konfigurieren“) beschrieben.

Neu angelernte Geräte konfigurieren:

Nachdem Sie Ihr Gerät an die HomeMatic Zentrale angelernt haben, wird es in den „Posteingang“ verschoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Bedien- und Konfigurationsaufgaben zur Verfügung steht. Vergeben Sie einen Namen und ordnen Sie das Gerät einem Raum zu. Sie haben zusätzlich die Möglichkeit, einzelne Parametereinstellungen vorzunehmen. Anschließend können Sie Ihr Gerät über die Bedien-oberfläche „WebUI“ steuern und konfigurieren, direkt mit anderen Geräten verknüpfen oder in Zentralenprogrammen nutzen. Einzelheiten hierzu entnehmen Sie bitte der WebUI Bedienungsanleitung (zu finden im Download-Bereich der Website www.HomeMatic.com).

Übersicht Blinkcodes während des Anlernvorgangs:

LED Blinkcodes Bedeutung
1 s grüne LED Anlernen erfolgreich.
2 s rote LED Anlernen fehlgeschlagen. Versuchen Sie es erneut.
Langsames orangenes Blinken	Es befindet sich nur der Handsender im Anlernmodus. Bringen Sie das anzulernende Gerät ebenfalls in den Anlernmodus.
Schnelles oranges Blinken gefolgt von 1 s grünes oder 2 s rotes Leuchten (je nach Erfolg)	Beide Geräte befinden sich im Anlernmodus, Anlernvorgang läuft.
Handsender im Konfigurationsmodus (lang-sames grünes Blinken) und bei Tastenbetätigung rotes Aufleuchten	Handsender bereits an Zentrale angelernt und damit gegen direktes Anlernen gesperrt (sie-he Abschnitt „Direktes Anlernen an HomeMatic Geräte“).

7 Bedienung

Nach dem Anlernen stehen mehrere Bedienfunktionen zur Verfügung:

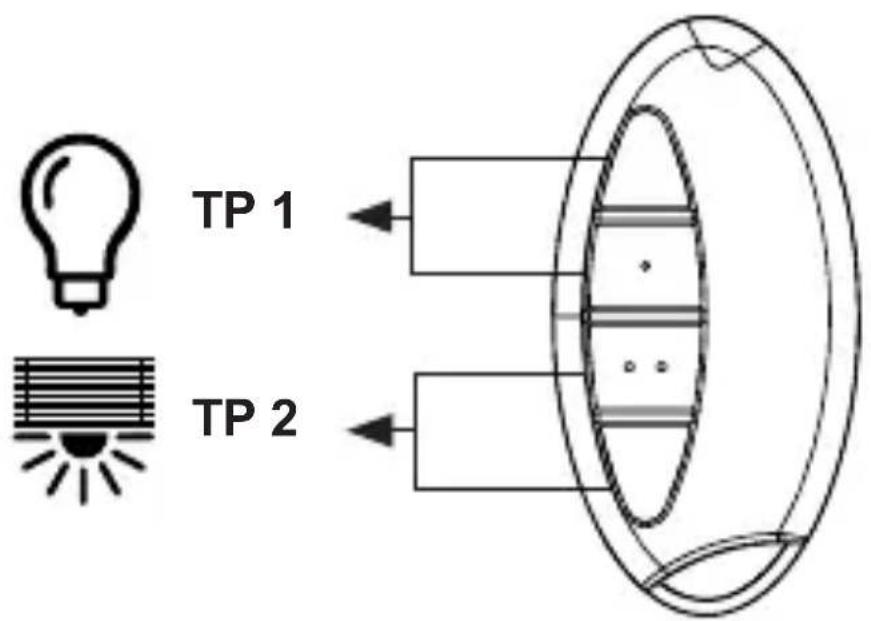

Universal (HM-RC-4-2):

Nachdem Sie den Handsender individuell an einen oder mehrere Empfänger angelernt haben, können Sie diese über zwei Tastenpaare (TP 1 und TP 2) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern möchte.

Beispielsweise können Sie mit dem ersten Tastenpaar (TP 1) einen Aktor für Beleuchtung ein- bzw. ausschalten und mit dem zweiten Tastenpaar (TP 2) Rollladenaktoren rauf bzw. runter fahren.

TP 1 TP 2

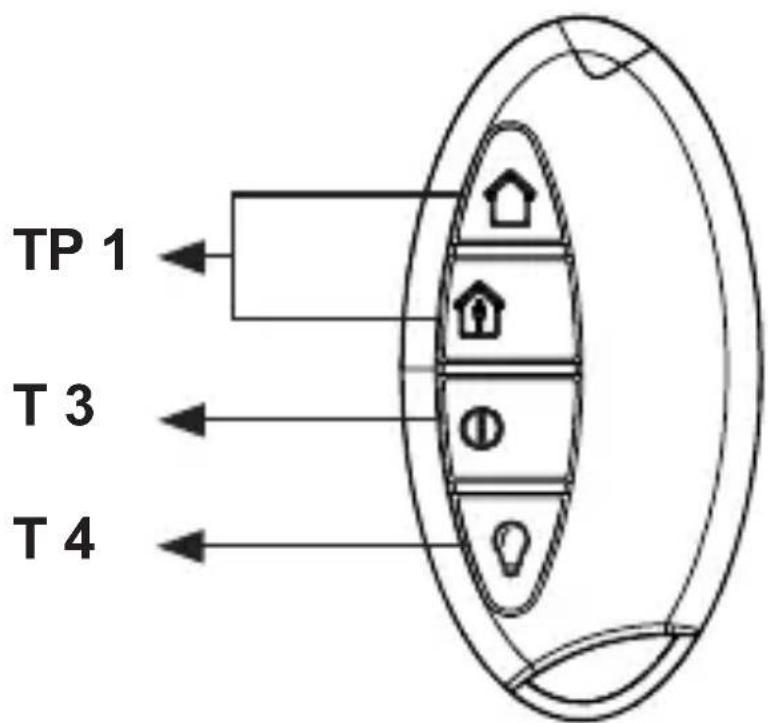

Alarmfunktion (HM-RC-Sec4-2):

Nachdem Sie den Handsender an Ihre HomeMatic CCU angelernt haben, können Sie die Alarmfunktionen der CCU über ein Tastenpaar (TP 1) und zwei einzelne Tasten (T 3 und T 4) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern möchten.

Mit dem Tastenpaar (TP 1) können Sie die Alarmfunktion „scharf schalten“ steuern, wenn Sie sich entweder im Haus befinden (intern) oder nicht im Haus sind (extern). Mit den einzelnen Tasten (T 3 und T 4) können Sie die Alarmfunktion „unscharf“ einstellen und das Licht ein- bzw. ausschalten.

Der Handsender kann nicht in Verbindung mit der HomeMatic Funk-Alarmzentrale (HM-Sec-Cen-B) verwendet werden.

TP 1 T 3 T 4

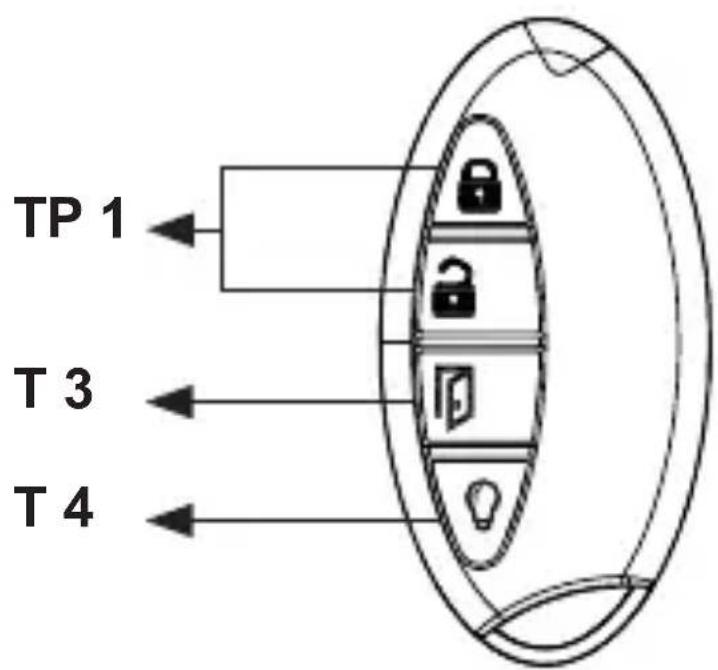

KeyMatic (HM-RC-Key4-2):

Nachdem Sie den Handsender an Ihren HomeMatic Funk-Türschlossantrieb KeyMatic angelernt haben, können Sie diesen über ein Tastenpaar (TP 1) und zwei einzelne Tasten (T 3 und T 4) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern möchten.

Mit dem Tastenpaar (TP 1) können Sie Ihre Haustür ver- bzw. entrieglen. Die einzelnen Tasten (T 3 und T 4) sind zum Öffnen der Tür und zum Ein- bzw. Ausschalten des Lichtes.

TP 1 T 3 T 4

8 Zurücksetzen in den Aus- lieferungszustand

Sie können den Handsender in den Aus- lieferungszustand zurücksetzen. Dabei gehen alle Einstellungen verloren.

Um den Handsender in den Auslieferungszustand zurückzusetzen, gehen Sie wie folgt vor:

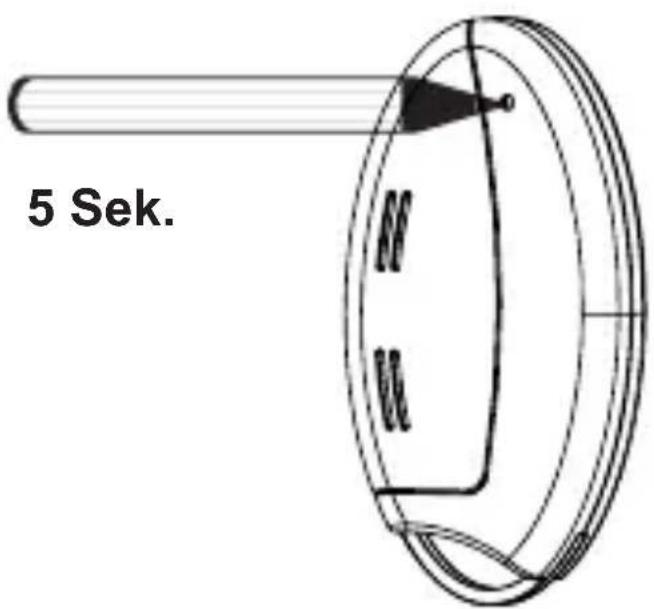

- Halten Sie die Anlerntaste mindestens 5 Sekunden gedrückt. Die LED des Handsenders beginnt langsam rot zu blinken.

5 Sek.

Um das Zurücksetzen abzubrechen, drücken Sie die Anlerntaste erneut kurz oder warten Sie 20 Sekunden ab. In beiden Fällen stoppt das

langsame rote Blinken und das Zurücksetzen ist beendet.

• Zum Zurücksetzen des Handsenders drücken Sie nun erneut für mindestens 5 Sekunden die Anlern-taste. Die LED beginnt nun während des gedrückt Haltens schneller rot zu blinken.
• Wenn Sie die Anlerntaste loslassen, schließt dies den Rücksetzvorgang ab.
  • Die rote LED hört auf zu Blinken und der Handsender führt einen Neustart durch.
• Nach der LED-Test-Anzeige (rotes, grünes, oranges Blinken - vergleiche Kapitel 6.1.3 „Verhalten nach Batteriewechsel) ist der Handsender zurückgesetzt und einsatzbereit.

Mögliche Fehlermeldungen:

Der nachfolgende Fehler kann nur auftreten, wenn Sie den Handsender an eine Zentrale angelernt haben.

Beginnt die LED nach 5 Sekunden gedrückt Halten nicht zu blinken, sondern leuchtet dauerhaft auf, kann der Handsender nicht zurückgesetzt werden, da er an die Zentrale angelernt ist. In diesem Fall ist das manuelle Zurücksetzen für das Gerät gesperrt worden. Set-

zen Sie den Handsender über die Bedienoberfläche „WebUI“ der Zentrale zurück.

9 Fehler- und Rückmeldungen durch die Geräte-LED

9.1 Blinkcodes und Fehlermeldungen

Die Rückmeldungen gelten sowohl für den Betrieb mit als auch ohne Zentrale.

Blinkcode Bedeutung Lösung
1 x rotes, grünes und oranges Blinken	LED-Test-Anzeige	Nachdem die Test-Anzeige erloschen ist, können Sie fort-fahren.
5 x kurzes rotes Blinken	Batterie fast leer	Tauschen Sie die Batterie aus (Kapitel 6.1.2).
1 x langes, 2 x kurzes rotes Blinken	Der Handsender ist defekt	Bitte wenden Sie sich an Ihren Fachhändler.
1 x langes und 1 x kurzes rotes Blinken	Duty Cycle Siehe	Kapitel9.3 „Duty Cycle überschritten“.
Langsames grünes Blinkes	Konfigurationsmodus (Gerät wartet auf Funk)	Warten bis Kon-figurationsdaten gesendet wurde.
Langsames oranges Blinken	Anlernmodus (Gerät wartet auf Funkpartner)	Bringen Sie das anzulernende Gerät in den An-lernmodus.
Schnelles oranges Blinken	Konfigura-tions- oder Anlernmodus (Daten werden empfangen)	Warten Sie, bis der Vorgang be-endet ist.
LED blinkt langsam rot	Vorstufe zum Zurückset-zen auf die Werkseinstel-lungen	Gerät wartet auf langen Ta-stendruck der Anlerntaste zum Zurücksetzen oder kurzen Ta-stendruck zum Beenden.
Oranges Blinken bei kurzem bzw. langem Tastendruck	Die LED leuchtet solange orange, wie die Funkü-bertragung andauert. Nach erfolgreicher Funkübertragung leuchtet die LED für 1 s grün, bei fehlerhafter Übertragung für 2 s rot auf.	Bei fehlerhafter Übertragung versuchen Sie es bitte erneut.
1 s grünes Leuchten	Alle Aktoren haben den (letzten) bidirek-tionalen Befehl bestätigt.	Sie können mit der weiteren Bedienung fort-fahren.
2 s rotes Leuchten	Mindestens ein Aktor hat den (letzten) bidirek-tionalen Befehl nicht bestätigt.	Bitte versuchen Sie es erneut.

9.2 Befehl nicht bestätigt

Bestätigt ein Empfänger (bei mehreren angelernten Geräten, mindestens einer) einen Befehl nicht, leuchtet zum Abschluss der Übertragung die Geräte-LED rot auf. Dieses Verhalten kann folgende Ursachen haben:

• Der Empfänger ist nicht erreichbar.
• Der Empfänger kann den Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.).
  • Der Empfänger ist defekt.

9.3 Duty Cycle überschritten

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %- Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden HomeMatic-Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cylcle Limits wird durch einmal langes und einmal kurzes rotes Blinken der Geräte LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

10 Wartung und Reinigung

Das Produkt ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung kann dadurch angegriffen werden.

11 Technische Daten

Kurzbezeichnung:

HM-RC-4-2,

HM-RC-Key4-2,

HM-RC-Sec4-2

Funkfrequenz: 868,3 MHz

Typ. Funk-Freifeldreichweite:> 100 m

Empfängerklasse: SRD Class 2

Stromversorgung: 1 x 1,5 V LR03/Micro/AAA

Batterielebensdauer: > 5 Jahre

(bei ca. 10 Betätigungen am Tag)

Schutzart:

IP20

Gehäusefarben:

Graphitschwarz

Abmessungen: 38 x 75 x 14 mm

(B x H x T)

Gewicht: 26 g (ohne Batterie)

Umgebungstemperatur: -10 bis +55 °C

Duty Cycle: < 1 % pro h

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richtlinie über Elektro-und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

BP 1 B 3 B 4

KeyMatic (HM-RC-Key4-2):

BP 1 B 3 B 4
