Gerätetyp	Einbau-Dunstabzugshaube
Installationsart	Unterbau
Breite	60 cm
Tiefe	50 cm
Höhe (min.-max.)	65 - 105 cm
Nettogewicht	15 kg
Stromversorgung	220-240 V, 50-60 Hz
Gesamtanschlusswert	280 W
Motorleistung	250 W
Abluftleistung (max.)	620 m³/h
Geräuschpegel (max.)	65 dB(A)
Anzahl der Geschwindigkeitsstufen	3 + Intensivstufe
Beleuchtungsart	LED, 2 x 3 W
Filtertyp	Aluminium-Fettfilter, waschbar
Aktivkohlefilter	Optional (Umluftbetrieb)
Bedienung	Drucktasten mit LED-Anzeige
Rohranschlussdurchmesser	150 mm
Energieeffizienzklasse	A+
Fettfilter-Effizienzklasse	B

Häufig gestellte Fragen - DWB063451 BOSCH

Wie installiere ich die Bosch DWB063451 Dunstabzugshaube?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube mindestens 65 cm über Elektrokochfeldern und 76 cm über Gaskochfeldern montiert wird. Verwenden Sie die mitgelieferte Schablone zum Bohren von Löchern und befestigen Sie sie mit Schrauben. Schließen Sie sie an eine 220-240 V Steckdose an.

Wie oft sollte ich die Fettfilter reinigen?

Reinigen Sie die Aluminium-Fettfilter alle 2 Monate oder wenn die Filter-Sättigungsanzeige aufleuchtet. Entfernen Sie die Filter und waschen Sie sie in der Spülmaschine oder von Hand mit warmem Seifenwasser. Vor dem Wiedereinsetzen vollständig trocknen lassen.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, aber Sie müssen einen Aktivkohlefilter (optionales Zubehör) installieren. Dieser filtert Gerüche und leitet die Luft zurück in die Küche. Befolgen Sie die Anleitung im Handbuch für die Installation.

Was ist der maximale Geräuschpegel der Haube?

Der maximale Geräuschpegel beträgt 65 dB(A) bei der höchsten Geschwindigkeit. Bei niedrigeren Geschwindigkeiten arbeitet sie leiser. Verwenden Sie die Intensivstufe nur kurzzeitig, um Lärm zu reduzieren.

Wie tausche ich die LED-Leuchten aus?

LED-Leuchten sind integriert und sollten nur von einem qualifizierten Techniker ausgetauscht werden. Falls eine Leuchte ausfällt, wenden Sie sich an den Bosch Kundendienst.

Warum saugt meine Dunstabzugshaube nicht richtig?

Überprüfen Sie, ob die Fettfilter sauber sind. Stellen Sie sicher, dass der Abluftkanal nicht blockiert oder geknickt ist. Überprüfen Sie auch, ob der Aktivkohlefilter (falls verwendet) nicht gesättigt ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Leistungseinstellungen und konsultieren Sie die Bedienungsanleitung.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Nach der Reinigung oder dem Austausch der Filter die Filter-Rücksetztaste (normalerweise eine Taste mit einem Filtersymbol) etwa 3 Sekunden lang gedrückt halten, bis die Kontrollleuchte erlischt.

Welche empfohlenen Sicherheitsabstände gibt es?

Der Mindestabstand zwischen Kochfeld und Dunstabzugshaube beträgt 65 cm bei Elektrokochfeldern und 76 cm bei Gaskochfeldern. Beachten Sie die örtlichen Vorschriften und die Installationsanleitung für genaue Anforderungen.

Kann ich die Haube ohne Abluftkanal betreiben?

Ja, im Umluftbetrieb mit einem Aktivkohlefilter. Die Haube filtert die Luft und führt sie zurück in die Küche. Stellen Sie sicher, dass der Aktivkohlefilter alle 6-12 Monate ausgetauscht wird.

Welchen Typ von Fettfilter verwendet die DWB063451?

Sie verwendet waschbare Aluminium-Fettfilter. Diese können bei 65°C in der Spülmaschine gereinigt werden. Vor dem Wiedereinsetzen vollständig trocknen lassen, um Gerüche zu vermeiden.

BEDIENUNGSANLEITUNG DWB063451 BOSCH

Betriebsmodus

Abluftbetrieb:

☐ Der Lüfter der Abzugshaube saugt die Kochdünste an und fördert sie durch den Fettfilter ins Freie.
☐ Der Fettfilter hält die Fettpartikel der Kochdünste zurück.
☐ Die Küche bleibt so vollkommen frei von Fett und Gerüchen.

Für den Abluftbetrieb der Abzugshaube bei gleichzeitiger Funktion einer kaminabhängigen Verbrennung (z.B. Heizkörper, die mit Gas, Heizöl oder Kohle betrieben werden, Durchlauferhitzer, Boiler) muss für eine ausreichende Luftzufuhr gesorgt werden, damit die Feuerung brennen kann.

Sofern in dem Raum, in dem sich die Feuerstelle befindet, ein Unterdruck von 4 Pa (0,04 mbar) nicht überschritten wird, ist die gefahrlose Funktion möglich.

Dies ist möglich, wenn die Verbrennungsluft über nicht verschließbare Öffnungen, wie z. B. an Türen, Fenstern und in Kombination mit Mauerkästen für die Ab- und Zuluft, oder mittels anderer technischer Maßnahmen, wie gegenseitige Sperrung und ähnliches, unbehindert zuströmen kann.

Betriebsmodus

Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Vergiftungsgefahr entstehen.

Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten.

Anmerkung: Bei der Bewertung muss immer die Gesamtbilanz der Wohnungsbelüftung berücksichtigt werden. Diese Regel gilt nicht für die Funktion von Kochgeräten, wie Kochflächen und Gasherde.

Der Gebrauch der Haube im Umluftbetrieb mit Aktivkohlefilter, ist ohne Einschränkungen zulässig.

Umluftbetrieb:

☐ Für diese Betriebsart muss ein Aktivkohlefilter montiert werden (siehe Kapitel "Filter und Wartung").
Bei Ihrem Fachhändler können Sie den Montagesatz und die Ersatzfilter erstehen. Die Bestellnummern der Zubehöre sind am Ende dieser Gebrauchsanweisung angeführt.
Das Lüfterrad der Abzugshaube saugt die Kochdünste ab, fördert sie durch den Fettfilter und den Aktivkohlefilter und lässt die gereinigte Luft wieder in die Küche.
☐ Der Fettfilter hält die Fettpartikel der Kochdünste zurück.
☐ Der Aktivkohlefilter absorbiert Essensgerüche.
Wird kein Aktivkohlefilter montiert, können Essensgerüche und Kochdünste nicht beseitigt werden.

Erstmaliger Gebrauch:

☐ Diese Gebrauchsanweisung ist für mehrere Geräteversionen gedacht. Daher kann es sein, dass bestimmte Details der Ausstattung beschrieben werden, die Ihr Gerät nicht betreffen.
☐ Diese Abzugshaube entspricht den einschlägigen Sicherheitsvorschriften.

Reparaturen dürfen nur von Fachpersonal durchgeführt werden.

Unsachgemäß durchgeführte Reparaturen können den Benutzer ernsthaft gefährden.

☐ Lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das neue Gerät benutzen. Die Gebrauchsanweisung enthält für Ihre Sicherheit, sowie für den Gebrauch und die Wartung des Gerätes wichtige Informationen.
☐ Bewahren Sie die Gebrauchs- und Wartungsanweisung für etwaige spätere Benutzer sorgfältig auf.
☐ Dieses Gerät ist mit der WEEE-Kennzeichnung gemäß der europäischen Richtlinie 2002/96/EG für elektrische und elektronische Geräte(Waste Electrical and Eelectronic Equipment) ausgestattet.

Diese Richtlinie definiert die Normen über die Entsorgung von Elektro- und Elektronikaltgeräten, die auf dem gesamten Gebiet der Europäischen Gemeinschaft gültig sind.

Gaskochflächen und Gaskochstellen

Lassen Sie nicht alle Kochstellen gleichzeitig bei größter Flamme längere Zeit (max. 15 Minuten) eingeschaltet, weil Sie sich andernfalls beim Berühren der Gehäuseoberfläche verbrennen könnten, oder die Absaughaube Schaden erleiden kann. Wenn die Abzugshaube bei gleichzeitiger Funktion von drei oder mehr gasbetriebenen Kochstellen eingesetzt wird, muss sie bei höchster Stufe funktionieren.

Sicherheitshinweise:

⚠️ Unter der Abzugshaube keine Speisen flambieren.
Wenn der Fettfilter von den Flammen erreicht wird, kann er sich entzünden.
⚠ Brennende Kochstellen müssen immer von Kochtopfen besetzt sein.
Der Einsatz der Abzugshaube über Feuerstellen für feste Brennstoffe (Kohle, Holz, usw.) ist nur beschränkt zulässig (siehe Kapitel "Montageanleitung").
⚠️ Wenn das Gerät schadhaft ist, darf es nicht in Betrieb gesetzt werden.
⚠ Anschluss und Inbetriebsetzung müssen von einem Techniker ausgeführt werden.
⚠️ Wenn das Gerätekabel beschädigt ist, muss es, um jedes Risiko auszuschalten, vom Hersteller, von Ihrem Kundendienst oder einem Fachmann ersetzt werden.
Das Verpackungsmaterial muss vorschriftsmäßig entsorgt werden (siehe Kapitel "Montageanleitung").
Diese Abzugshaube ist ausschließlich für den Einsatz im Haushalt bestimmt.
⚠️ Verwenden Sie die Abzugshaube nur mit eingeschraubten Lampen.
⚠️ Durchgebrannte Lampen müssen sofort ersetzt werden, damit die übrigen Lampen nicht überlastet werden.
⚠️ Verwenden Sie die Abzugshaube nie ohne Fettfilter.
Überhitzte Fette und Öle sind leicht entzündbar. Lassen Sie den Herd daher nicht unbeaufsichtigt, während Sie mit Fett oder Öl kochen (z.B. beim Frittieren).
⚠️ Bei der erstmaligen Inbetriebnahme die Abzugshaube gründlich säubern.

Gebrauch der Abzugshaube

⚠️ Um die Kochdünste wirkungsvoll zu beseitigen, wie folgt vorgehen:
☐ Die Abzugshaube einschalten, sobald mit dem Kochen begonnen wird.
☐ Die Abzugshaube erst dann ausschalten, nachdem die Kochstellen seit einigen Minuten ausgeschaltet sind.

Taste Funktion
A	Schaltet den Gebläsemotor mit minima-ler Geschwindigkeit ein oder aus.
B	Mittlere Gebläsestufe
C	Höchste Gebläsestufe
D	Schaltet die Beleuchtung ein und aus.

Metallfettfilter

Um die Fettpartikel der Kochdünste zurückzuhalten, werden spezielle Metallfettfilter eingesetzt.

Achtung:

Wegen der zunehmenden Sättigung mit Fettrückständen wird der Filter leicht entzündbar und die Leistungsfähigkeit der Abzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Waschen der Metallfettfilter wird der Brandgefahr vorgebeugt, die aufgrund der starken Hitzeentwicklung beim Frittieren oder Braten entstehen kann.

Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

Ausbau und Wiedereinbau der Metallfettfilter

☐ Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
☐ Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
☐ Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Dieser beseitigt im Umluftbetrieb beim Kochen entstehende Gerüche.

Achtung:

Wegen der zunehmenden Sättigung mit Fettrückständen wird der Filter leicht entzündbar und die Leistungsfähigkeit der Abzugshaube kann beeinträchtigt werden.

Wichtig:

Durch das rechtzeitige Auswechseln des Aktivkohlefilters wird Brandgefahr vorgebeugt, die aufgrund der starken Hitzeentwicklung beim Frittieren und Braten entstehen kann.

Entsorgen des Aktivkohlefilters:

☐ Dieser Filter kann weder gewaschen noch wie-derverwendet werden und ist alle 4 Betriebs-monate bzw. bei starkem Einsatz auch häufiger auszutauschen.
☐ Die Metallfettfilter entfernen.
☐ Den gesättigten Aktivkohle-Geruchsfilter aushaken.
☐ Den neuen Filter in seinem Sitz einhaken.
☐ Die Metallfettfilter wieder montieren.

Entsorgen des Aktivkohlefilters:

☐ Die Aktivkohlefilter enthalten keine schädlichen Stoffe. Sie können als normaler Hausmüll entsorgt werden.

Reinigung und Wartung

Die Abzugshaube spannungslos machen, indem der Stecker abgezogen oder die Sicherung herausgenommen wird.

☐ Wenn die Fettfilter gewaschen werden, auch die Fettablagerungen an den erreichbaren Stellen des Gehäuses beseitigen.
Damit wird Brandgefahr vorgebeugt und eine optimale Funktion gewährleistet.
☐ Die Abzugshaube mit heißem Seifenwasser oder einem milden Glasreiniger säubern.
☐ Eingetrockneten Schmutz nicht gewaltsam abkratzen, sondern mit einem feuchten Lappen aufweichen und entfernen.
Keine schleifenden Mittel oder harte Schwämme benutzen.
☐ Hinweis: Die Kunststoffflächen nicht mit Alkohol (Spiritus) behandeln. Derlei Mittel könnten matte Stellen hinterlassen.

Achtung: Die Küche ausreichend lüften, keine offene Flammen benutzen.

⚠️ Die Bedientasten mit einem weichen Lappen und einer Lösung aus Wasser und einem milden Reinigungsmittels säubern. Die Bedientasten nicht mit Reinigern für Edelstahl behandeln.

Edelstahlflächen:

☐ Einen milden, nicht schleifenden Reiniger für Edelstahl verwenden.
Edelstahlflächen immer in Polierrichtung abreiben.

Edelstahlflächen nicht mit harten Schwämmen oder Mitteln reinigen, die Scheuersand, Natriumkarbonat, Säure oder Chlor enthalten.

Aluminium-, Lack- und Kunststoffflächen:

Ein Tuch für Fensterscheiben oder ein fusselfreies Mikrofasertuch verwenden.
☐ Keine trockenen Lappen benutzen.
☐ Ein mildes Fensterputzmittel verwenden.
☐ Keine korrosiven, sauren oder alkalischen Reinigungsmittel verwenden.
☐ Keine schleifenden Produkte benutzen.

Auswechseln der Lampe

1. Die Abzugshaube spannungslos machen, indem der Stecker abgezogen oder der Sicherheitsschalter ausgeschaltet wird.
   Glühlampen werden während der Funktion heiß. Auch einige Minuten nach dem Ausschalten kann noch Verbrennungsgefahr bestehen.
2. Die Metallfettfilter entfernen.
3. Die Lampen ausschrauben und durch gleichwertige ersetzen (Glühlampen 40W).

1. Die Metallfettfilter wieder montieren.

Hinweis: sollte die Beleuchtung nicht funktionieren, muss kontrolliert werden, ob die Lampe korrekt eingesetzt wurde.

Störungen

Im Falle von Fragen oder Störungen wenden Sie sich bitte an den Kundendienst.

(Siehe Liste der Kundendienstzentren).

Wenn Sie den Kundendienst kontaktieren, bitte die folgenden Angaben machen:

E-Nr. FD

Im obigen Schema diese Kenndaten des Gerätes eintragen. Diese Daten können Sie dem Typenschild entnehmen, welches sich im Innern der Haube befindet und nach Ausbau des Filterhaltegitters zugänglich ist.

Der Hersteller der Abzugshauben übernimmt keine Garantie für Reklamationen, die auf Planung und Ausführung des Rohrverlaufs zurückzuführen sind.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden Altgeräte sind vor der Verschrottung unbrauchbar zu machen.
⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle verwendeten Materialien sind umweltverträglich und wiederverwendbar. Bitte helfen Sie mit, indem Sie die Verpak- kung umweltgerecht entsorgen.

Informieren Sie sich bitte über die aktuellen Entsorgungsmöglichkeiten bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

Diese Abzugshaube kann in Abluft- oder Umluftversion betrieben werden.
⚠️ Die Abzugshaube muss stets zentriert über dem Kochfeld montiert werden.
⚠️ Mindestabstand zwischen Elektroherdplatten und unterer Kante der Abzugshaube: 650 mm.
Über einer Feuerstätte für feste Brennstoffe, von der Brandgefahr ausgehen kann (z. B. Funken), ist die Montage der Abzugshaube nur zulässig, wenn die Feuerstätte über eine verschlossene, nicht abnehmbare Abdeckung verfügt, und wenn zugleich alle einschlägigen nationalen Normen eingehalten werden.

Diese Einschränkung gilt nicht für Gasherde und Gaskochfelder.

Je geringer der Abstand zwischen Abzugs-haube und Kochfeld ausfällt, um so größer ist die Möglichkeit, dass am unteren Bereich der Haube aufgrund des aufsteigenden Wasserdampfs Tropfen kondensieren.

Zusatzhinweise für Gaskochgeräte:

Bei der Montage von Gasherden sind die einschlägigen nationalen Normen zu beachten (z. B. in Deutschland: Technische Regeln für Gasinstallationen TRGI).
⚠️ Geltende Montagevorschriften und die Montageanweisungen des Herstellers der Gaskochgeräte sind unbedingt zu befolgen.
⚠️ Die Abzugshaube darf nur an einer Seite neben einem hohen Schrank oder einer hohen Wand montiert werden. Mindestabstand 50 mm.
⚠️ Mindestabstand bei Gasherden zwischen oberem Rand des Topfträgers und unterem Rand der Abzugshaube: 650 mm.

Abluftbetrieb

de

Die Abluft wird durch einen Entlüftungsschacht nach oben oder direkt durch die Außenwand ins Freie abgeführt.

Es ist verboten, die Abluft in einen normalerweise benutzten Kamin für Rauch oder Abgase oder in einen Schacht einzuleiten, der für den Abzug der Luft aus Räumen dient, in denen sich Feuerstätten befinden.

Bei der Abluft sind die einschlägigen Verwaltungs- und Gesetzesvorschriften einzuhalten (z. B. nationale Bauvorschriften).

Falls die Abluft in normalerweise nicht benutzte Kamine für Rauch und Abgase eingeleitet werden soll, ist zu-nächst die entsprechende Genehmigung bei der zuständigen Behörde zu beantragen.

Für den Abluftbetrieb der Abzugshaube bei gleichzeitiger Funktion einer kaminabhängigen Verbrennung (z. B. Heizkörper, die mit Gas, Heizöl oder Kohle betrieben werden, Durchlauferhitzer, Boiler) muss für eine ausreichende Luftzufuhr gesorgt werden, damit die Feuerung brennen kann.

Sofern in dem Raum, in dem sich die Feuerstelle befindet, ein Unterdruck von 4 Pa (0,04 mbar) nicht überschritten wird, ist die gefahrlose Funktion möglich.

Dies ist möglich, wenn die Verbrennungsluft über nicht verschließbare Öffnungen, wie z. B. an Türen, Fenstern und in Kombination mit Mauerkästen für die Ab- und Zuluft, oder mittels anderer technischer Maßnahmen, wie gegenseitige Sperrung und ähnliches, unbehindert zuströmen kann.

Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Vergif-tungsgefahr entstehen.

Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten.

Anmerkung: Bei der Bewertung muss immer die Gesamtbilanz der Wohnungsbelüftung berücksichtigt werden. Diese Regel gilt nicht für die Funktion von Kochgeräten, wie Kochflächen und Gasherde.

Wenn die Abluft durch die Außenwand abgeführt wird, sollte ein Teleskopmauerkasten verwendet werden.

Optimale Leistung der Abzugshaube ist gegeben bei:

□ Kurzem, glattem Abzugsrohr,
□ so wenig wie möglich Rohrbögen,
☐ möglichst großem Rohrdurchmesser und großen Rohrbögen.

Der Einsatz von langen, rauen Abluftrohren mit vielen Rohrbögen oder kleinem Durchmesser führt zu Abweichungen von der geforderten Luftaustauschrate sowie zugleich zu Geräuschbelästigung.

⚠️ Der Hersteller der Abzugshauben übernimmt keine Garantie für Reklamationen, die auf Planung und Ausführung des Rohrverlaufs zurückzuführen sind.

Zur Beachtung vor der Montage

Runde Rohre

Wir empfehlen einen Innendurchmesser von 150 mm, mindestens sind 120 mm erforderlich.

☐ Abluftkanäle mit viereckigem Querschnitt müssen einen Innenquerschnitt haben, der dem der runden Rohre gleichkommt.

Sie sollten keine großen Abweichungen aufweisen.

∅ 120 mm ca. 113 cm ^2

∅ 150 mm ca. 177 cm ^2

☐ Bei unterschiedlichen Rohrdurchmessern: Dichtungsband anbringen.
☐ Bei Abluftbetrieb ist für ausreichende Zufuhr von Frischluft zu sorgen.

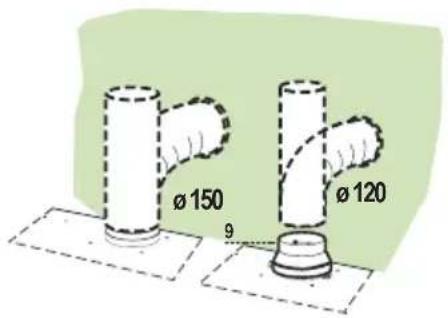

Anschluss des Abluftrohrs mit ∅ 150:

Das Rohr direkt an der Luftaustrittsöffnung am Haubenkörper befestigen.

Anschluss eines Abluftrohrs mit ∅ 120:

☐ Den Reduzierflansch direkt am Luftaustritt an der Abzugshaube befestigen.
Das Rohr direkt am Reduzierflansch befestigen.

Filteranschluss

Mit Aktivkohlefilter, falls keine andere Möglichkeit für Abluftbetrieb vorhanden ist.

Bei Ihrem Fachhändler können Sie den Montagesatz und die Ersatzfilter erstehen.

Die Bestellnummern der Zubehöre sind am Ende dieser Gebrauchsanweisung angeführt.

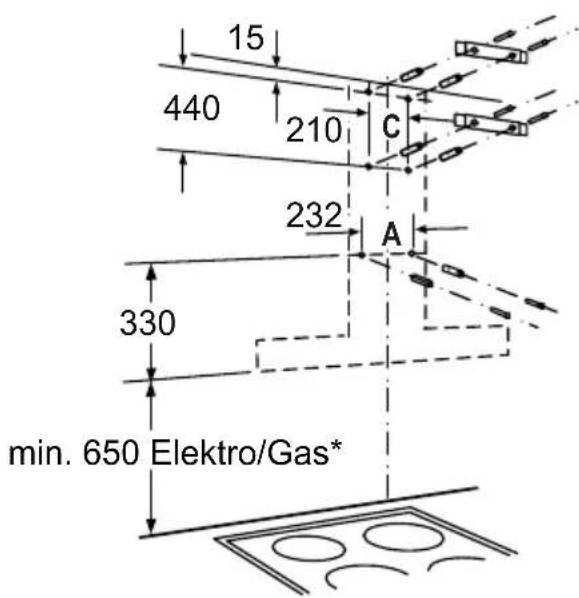

Vorbereitung der Wand

☐ Die Wand muss eben und senkrecht sein.
☐ Die Dübel sorgfältig befestigen.

Gewicht in kg: 20,0

Unter Vorbehalt von baulichen Änderungen im Rahmen der technischen Weiterentwicklung.

Elektrischer Anschluss

Die Abzugshaube darf nur an eine geerdete, vorschriftsgemäß installierte Steckdose angeschlossen werden. Die geerdete Steckdose an einem möglichst gut zugänglichen Ort in der Nähe der Abzugshaube installieren.

☐ Die geerdete Steckdose sollte über einen unabhängigen Stromkreis angeschlossen sein.
☐ Falls die geerdete Steckdose nach Montage der Abzugshaube nicht mehr zugänglich sein sollte, muss – ebenso wie beim Festanschluss - ein Trennschalter vorhanden sein.

Falls ein Festanschluss erforderlich ist:

Die Abzugshaube darf in diesem Fall nur von einem vom zuständigen Stromversorgungsunternehmen aner-kannten Elektroinstallateur angeschlossen werden.

Die häusliche Elektroanlage muss einen Trennschalter beinhalten. Als geeignete Installationsvorrichtungen gelten allpolige Schalter mit einer Kontaktweite über 3 mm. Hierzu gehören Automatikschalter und Relais.

Sollte das Versorgungskabel des Geräts beschädigt werden, muss es zur Ausschaltung aller Risiken vom Hersteller, dem Kundendienst oder durch einen Fachtechniker ersetzt werden.

Elektrische Anschlussdaten:

Diese sind auf dem Schild angegeben, das im Geräteinnern zu sehen ist, wenn man den Metallfettfilter aus-baut.

Bei Reparaturmaßnahmen stets das Gerät von der Stromversorgung abtrennen.

Länge des Versorgungskabels: 1,30 m.

Diese Abzugshaube entspricht den EWG-Vorschriften zur Abschirmung gegen Funkstörungen.

Montage

Die Abzugshaube ist für die Montage an der Küchenwand vorgesehen.

Nachstehende Linien an die Wand zeichnen:

1. An der Küchenwand eine Mittellinie von der Decke bis zur Unterkante der Haube anzeichnen
2. Mit Hilfe einer Schablone oder unter Befolgung der Abbildung die Mitte der Bohrlöcher (A-C) für die Befestigung der Schrauben an der Wand anzeichnen.

⚠️ Für gasbetriebene und elektrische Kochstellen den Sicherheitsabstand von 650 mm zwischen Kochfläche und Haube einhalten.

1. Die Bohrlöcher A für die Haube mit ∅ 8 mm anfertigen.
   4 Die Bohrlöcher C für die Haltebügel der Kaminbefestigung mit ∅ 8 mm anfertigen.
2. Die Dübel 11 in die Bohrlöcher A, und C einsetzen und sicherstellen, dass sie eben mit der Wand abschließen.
3. Die Bügel 7.2.1 mit den mitgelieferten Schrauben befestigen.
4. Die beiden mitgelieferten Schrauben A nicht ganz einschrauben

Anmerkung: Achten Sie auf Sonderzubehörteile, die eventuell nachträglich montiert werden.

Montage des Haubenkörpers

1. Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.
2. Den Haubenkörper bei den Schrauben 12a einhängen.
3. Die Halteschrauben 12a definitiv festziehen.
4. Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

Montage

Anschluss der Abzugsleitung bei Abluftversion

Bei Installation in Abluftversion muss die Abzugshaube mit Hilfe eines steifen oder flexiblen Rohrs, dessen Wahl dem Installateur überlassen wird, an die Abzugsleitung angeschlossen werden.

☐ Den Reduzierflansch 9 am Austritt am Haubenkörper einsetzen.
Das Rohr mit geeigneten Rohrschellen befestigen. Das hierzu erforderlich Material wird nicht mitgeliefert.
☐ Ggf. montierte Aktivkohlefilter ausbauen.

de

Anschluss der Abzugsleitung bei Umluftversion

Alle in der nachfolgenden Montageprozedur erwähnten Teile sind im Bausatz der Umluftversion enthal-ten. Die jeweiligen Bestellnummern der Zubehörteile sind am Ende der Gebrauchsanleitung aufgeführt.

Das Verbindungsstück 15 auf den Haltebügel 7.3 setzen.
☐ Die Verlängerungsstücke 14.1 seitlich auf das Verbindungsstück 15 stecken.
☐ Überprüfen, dass die Austrittsöffnungen der Verlängerungsstücke 14.1 sowohl horizontal als auch vertikal mit den Kaminstutzen übereinstimmen.
Das Verbindungsstück 15 mit Hilfe eines Rohrs mit ø 150 mm an die Luftaustrittsöffnung an der Haube anschließen.
☐ Die Schellen 25 verwenden, um das Verbindungsrohr zwischen Luftaustrittsöffnung an der Haube und Verbindungsstück 15 zu befestigen.
☐ Überprüfen, ob die Kohlefilter tatsächlich installiert worden sind (siehe Abschnitt "Kohlefilter" im Kapitel Filter und Wartung).

Montage

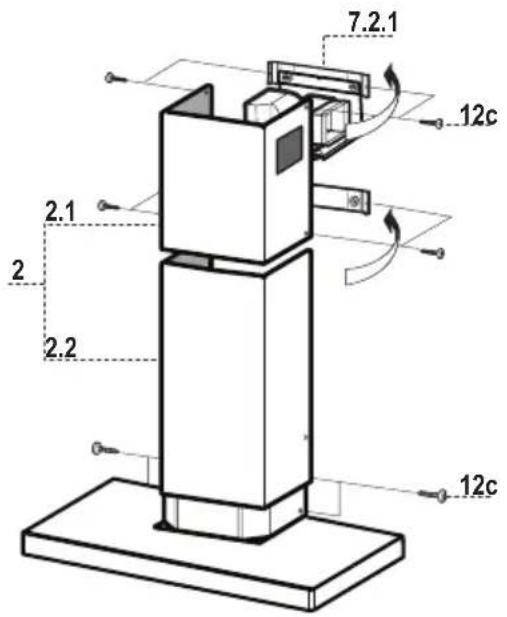

Montage des Kamins

Oberer Kaminabschnitt

☐ Die beiden Seitenwände leicht auseinander spreizen, hinter den Bügeln 7.2.1 einhaken und bis zum Anschlag wieder zusammendrücken.
Seitlich mit den vier mitgelieferten Schrauben 12c an den Bügeln befestigen.
☐ Überprüfen, ob die Austrittsöffnungen der Verlängerungsstücke mit den Kaminstituten übereinstimmen.

Unterer Kaminabschnitt

☐ Die beiden Seitenwände des Kamins leicht auseinander spreizen, zwischen oberem Ka-minabschnitt und Wand einsetzen und bis zum Anschlag wieder zusammendrücken.
☐ Den Unterteil seitlich mit den beiden mitgelieferten Schrauben 12c an der Haube befestigen.

BSH Bosch und Siemens Hausgeräte GmbH

Carl-Wery-Str. 34

D-81739 München

Phone: [phone]

Fax:[phone]
