Produkttyp	Handkreissäge
Marke	Güde
Modell	GRK 250/500
Abmessungen (L x B x H)	ca. 400 x 250 x 280 mm
Gewicht	ca. 4,5 kg
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	1500 W
Leerlaufdrehzahl	4800 min⁻¹
Sägeblattdurchmesser	250 mm
Bohrung	30 mm
Schnitttiefe (90°)	85 mm
Schnitttiefe (45°)	60 mm
Gehrungswinkel	0° – 45°
Staubabsaugung	Anschluss für Staubsauger (Ø 35 mm)
Schutzklasse	II (schutzisoliert)
Zubehör im Lieferumfang	Hartmetall-Sägeblatt, Parallelanschlag, Sechskantschlüssel
Reinigung	Netzstecker ziehen, Gehäuse mit trockenem Tuch reinigen, Lufteinlässe frei halten
Wartung	Kohlebürsten regelmäßig prüfen, Sägeblattwechsel nach Bedarf
Sicherheitshinweise	Schutzbrille und Gehörschutz tragen, Werkstück fest einspannen, Kabel von Sägeblatt fernhalten
Reparatur	Nur durch autorisierten Fachbetrieb, Ersatzteile bei Güde erhältlich

Häufig gestellte Fragen - GRK 250/500 GUDE

Wie stelle ich die Schnitttiefe ein?

Drehen Sie den Schnitttiefenverstellknopf am Sägeaggregat. Ziehen Sie vor dem Einstellen den Netzstecker.

Welches Sägeblatt ist geeignet?

Ein Hartmetall-Sägeblatt mit 250 mm Durchmesser und 30 mm Bohrung. Verwenden Sie nur Original Güde-Zubehör.

Wie wechsle ich das Sägeblatt?

Netzstecker ziehen, Spindelarretierung drücken, die Sägeblattbefestigungsschraube lösen und das Blatt wechseln. Die Spannflächen reinigen.

Kann ich die Säge für Metallschnitte verwenden?

Die Säge ist für Holzschnitte ausgelegt. Für Metall benötigen Sie ein spezielles Sägeblatt und eventuell anderes Gerät.

Die Säge sägt schief – was tun?

Überprüfen Sie die Parallelführung und den Gehrungsanschlag. Stellen Sie die Winkel nach Bedarf mit dem mitgelieferten Inbusschlüssel nach.

Wie schließe ich einen Staubsauger an?

Stecken Sie den Saugschlauch (Ø 35 mm) in den Absaugstutzen an der Rückseite der Säge. Achten Sie auf einen festen Sitz.

Muss ich Kohlebürsten wechseln?

Ja, bei Funkenbildung oder Leistungsverlust. Die Kohlebürsten befinden sich seitlich am Motor und sollten ca. alle 50 Betriebsstunden geprüft werden.

Warum läuft die Säge nur kurzzeitig an?

Mögliche Ursache: Überlastungsschutz hat ausgelöst. Lassen Sie das Gerät abkühlen und reduzieren Sie die Vorschubgeschwindigkeit.

Kann ich die Säge an einer Tischkreissäge montieren?

Nein, die GRK 250/500 ist eine Handkreissäge und nicht für den stationären Betrieb vorgesehen. Nutzen Sie sie nur handgeführt.

Wo finde ich Ersatzteile?

Ersatzteile erhalten Sie im Fachhandel oder direkt über den Güde-Kundendienst. Nennen Sie die Modellnummer GRK 250/500.

BEDIENUNGSANLEITUNG GRK 250/500 GUDE

DE Originalbetriebsanleitung - 4

GB Translation of the original instructions - 11
FR Traduction du mode d'emploi d'origine - 17
IT Traduzione del Manuale d'Uso originale - 24
NL Vertaling van de originele gebruiksaanwijzing - 31
____ cz Překlad originálního návodu k provozu - 38
---- SK Preklad originálneho návodu na prevádzku - 44
HU Az eredeti használati utasítás fordítása - 50
SI Prevod originalnih navodil za uporabo - 57
----HR Prijevod originalnog naputka za uporabu - 63
BG Превод на оригиналната инструкция - 69
----RO Traducerea modului original de utilizare - 76
BA Prijevod originalnih uptstava za upotrebu - 83

DEUTSCH Bitte lesen Sie die Originalbetriebsanleitung vor Inbetriebnahme sorgfältig durch.

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

A.V. 2 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Dies ist eine original Bedienungsanleitung.

Kennzeichnungen auf dem Gerät

Erklärung der Symbole

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Produktsicherheit:

Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform

Verbote:

Verbot, allgemein(in Verbindung mit anderem Piktogramm)	Nicht in rotierende Teile fassen
Gerät nicht bei Nässe verwenden	Am Kabel ziehen verboten

Warnung:

Warnung/Achtung

Gebote:

Vor Gebrauch Bedienungsanleitung lesen			Schutzhandschuhe benutzen
Gehör- und Augenschutz benutzen

Umweltschutz:

Abfall nicht in die Umwelt sondern fachgerecht entsorgen.			Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling-Stellen abgegeben werden.
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:

Vor Nässe schützen Packungsorientierung Oben
Vorsicht zerbrechlich

Technische Daten:

Motorleistung Anschluss
Drehzahl Sägeblatt-∅
Schnittleistung bei 90° Schnittleistung 45°
Gewicht

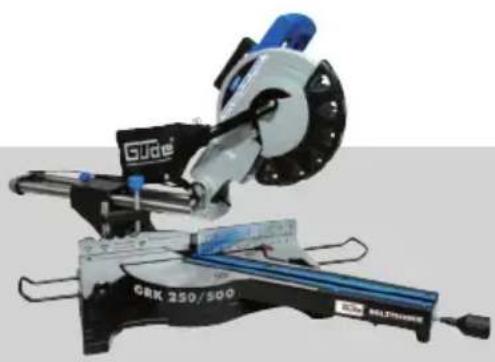

Gerätebeschreibung (Abb. 1)

1. Griff mit Einschalter
2. Kohlebürstendeckel
3. Entriegelungshebel Sägeblattschutz

4. Skala mit Gradeinstellung

5. Sägetisch

6. Befestigungslöcher

7. Vorrichtung für Tischverbreiterung

8. Anschlag

9. Staubfangsack

10. Sägeblattbefestigung

11. Arretierungsknopf

12. Sägeblattschutz

13. Feststellhebel Schrägschnitte

14. Feststellhebel Gehrungsschnitte

15. Absauganschluss/Staubfangsackanschluss

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der Kaufbeleg - der das Verkaufsdatum auszuweisen hat - mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Nutzung, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung, Fremdkörper, sowie Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß.

Bestimmungsgemäße Verwendung

Die Säge ist ausschließlich zum Sägen von Profilhölzern innerhalb der in den technischen Daten angegebenen Schnittleistungen konstruiert.

Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Allgemeine Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie die Bedienungsanleitung bitte mit aus. Bewahren Sie die Bedienungsanleitung immer gut auf!

Verpackung: Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Bitte bewahren Sie die Hinweise für späteren Gebrauch sicher auf.

Zu Ihrer eigenen Sicherheit gestatten wir den Betrieb wenn Sie die Säge, wie beschrieben, komplett entiert, installiert und die Sicherheitshinweise gelesen verstanden haben.

• Machen Sie sich mit dem Gerät vertraut
  Lesen Sie die Bedienungsanleitung und alle an dem Gerät angebrachten Warnhinweise sorgfältig durch. Lernen Sie den Einsatzbereich sowie die Grenzen und die mit dem Betrieb des Gerätes verbundenen Gefahren kennen. Bewahren Sie diese Betriebsanleitung mit allen Hinweisen sicher auf.
  • Erden Sie alle Geräte
  Die Säge ist doppelt schutzisoliert dies bedeutet jedoch nicht, dass die normalen elektrischen Sicherheitsbestimmungen ignoriert werden dürfen.
• Halten Sie alle Schutzvorrichtungen funktionsfähig und korrekt montiert und ausgerichtet.
• Einstellwerkzeuge entfernen!
  Machen Sie es sich zur Angewohnheit, vor jedem Einschalten des Gerätes darauf zu achten, dass alle Einstellwerkzeuge entfernt sind.
• Halten Sie den Arbeitsplatz aufgeräumt
  Herumliegendes Werkzeug oder Material fordern Unfälle heraus. Wachs oder Sägespäne machen den Fußboden schlüpfrig.
• Arbeiten Sie nicht in gefährdeter Umgebung
  Benutzen Sie Elektrowerkzeuge nicht in feuchten oder nassen Räumen und setzen Sie sie nicht Regen aus. Sorgen Sie für ausreichende Beleuchtung und ausreichende Bewegungsfreiheit.
  • Halten Sie Kinder fern
  Alle Besucher sollten sich in sicherer Entfernung vom Arbeitsplatz aufhalten.
• Machen Sie Ihre Werkstatt kindersicher
  mit Vorhängeschlössern, Hauptschaltern oder abschließbaren Schaltern an Maschinen. Überlasten Sie das Gerät nicht

Ihre Arbeit wird besser und schneller erledigt, wenn Sie sie so ausführen, dass das Gerät nicht überlastet wird.

- Benutzen Sie das richtige Werkzeug

Führen Sie keine Arbeiten mit einem Werkzeug oder Zubehör aus, für die es nicht konstruiert ist.

- Tragen Sie zweckmäßige Arbeitskleidung

Tragen Sie keine weite Kleidung, Handschuhe, Krawatten oder Schmuck, die sich in drehenden Teilen verfangen können. Achten Sie auf sicheren Stand (rutschsicheres Schuhwerk). Bei langem Haar Haarnetz tragen.

- Tragen Sie eine Schutzbrille

Sie sollten während der Arbeit immer eine Sicherheitsschutzbrille nach DIN 58214 tragen. Normale Brillengläser sind nur stoßfest und ersetzen keine Sicherheitsschutzbrille. Bei staubigen Arbeiten tragen Sie eine Staubschutzmaske und bei längerer Arbeit mit dem Gerät sollten Sie einen Gehörschutz tragen.

- Werkstück sichern

Benutzen Sie Zwingen oder einen Schraubstock um das Werkstück zu halten. Dies ist sicherer als das Halten von Hand und hält Ihnen beide Hände zum Bedienen der Säge frei.

- Auf sicheren Stand achten

Vermeiden Sie Körperhaltungen, in denen Sie die Balance verlieren könnten.

- Behandeln Sie Werkzeuge vorsichtig

Halten Sie Werkzeuge sauber und scharf. Beachten Sie die Anweisungen der Hersteller zum Schmieren und Wechseln.

• Maschine von Stromversorgung trennen

Ziehen Sie den Netzstecker vor allen Einstell- und Wartungsarbeiten.

- Vermeide n Sie unbeabsichtigtes Anlaufen

Vergewissern Sie sich, dass der Schalter auf AUS steht, bevor Sie den Stecker ziehen.

- Verwenden Sie empfohlenes Zubehör

Befolgen Sie dem Zubehör beiliegenden Anweisungen. Die Verwendung von ungeeignetem Zubehör kann gefährlich sein.

- Niemals auf der Maschine stehen

Schwere Verletzungen können die Folge sein, falls die Maschine umkippt oder das Schneidwerkzeug versehentlich berührt wird. Lagern Sie kein Material so über oder neben der Maschine, dass man auf sie steigen muss, um es zu erreichen.

- Prüfen Sie auf beschädigte Teile

Vor jeder Anwendung sollten alle Schutzvorrichtungen und sonstige Teile sorgfältig geprüft werden, um zu sehen ob es seine Funktion noch erfüllt. Prüfen Sie auf Ausrichtung, Leichtgängigkeit, Bruch oder sonstige Schäden die sein Funktion beeinträchtigen können. Ein beschädigtes Teil sollte umgehend fachgerecht repariert oder ersetzt werden.

- Maschinen nicht unbeaufsichtigt laufen lassen

Gerät ausschalten und erst verlassen, wenn das Werkzeug zum Stillstand gekommen ist.

* Das Gerät erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

Das Gerät ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die eine maximale zulässige Netzimpedanz von Zmax = 0,233 Ω nicht überschreiten.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem

Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die oben genannte Anforderung erfüllt.

Gerätespezifische Sicherheitshinweise

Vorsicht:

Zu Ihrer eigenen Sicherheit gestatten wir den Betrieb nur, wenn Sie die Säge, wie beschrieben, komplett montiert, installiert und die Sicherheitshinweise gelesen und verstanden haben.

Vor der ersten Benutzung zu beachten:

• Montage und Einstellung

- Kennen Sie die Funktion und die richtige Bedienung von

• dem EIN/AUS –Schalter
• oberer und unterer Schutzhaube
• Sägewellenverriegelung und Grifftaste
- Schrägverstellung des Sägekopfes, Anschlagklammern und Drehtischverriegelung?

- Lesen und verstehen Sie alle Sicherheitsinformationen und Betriebshinweise in dieser Anleitung.

- Beachten Sie die Warnhinweise auf der Kappsäge.

Vor jedem Gebrauch:

• Überprüfen Sie Ihre Säge. Wenn irgendein Teil dieser Kappsäge fehlt, verbogen oder sonst wie unbrauchbar ist oder die Elektrik fehlerhaft ist, schalten Sie die Säge aus und ziehen den Netzstecker. Ersetzen Sie alle fehlenden, beschädigten oder fehlerhaften Teile, bevor Sie die Säge wieder benutzen.
• Planen Sie Ihre Arbeit so vor, dass Augen, Hände, Gesicht und Gehör geschützt sind.
• Tragen Sie eine Sicherheitsbrille, die den Anforderungen der DIN Norm 58214 entspricht. Bei Gebrauch einer Maschine könnten Fremdkörper in die Augen geschleudert werden, dauerhafte Seestörungen können die Folge sein. Sicherheitsbrillen erhalten Sie dort, wo Sie Ihre Kappsäge erworben haben. Die Benutzung von Schutzbrillen, die nicht der DIN Norm 58214 entsprechen, kann durch Bruch des Schutzglases zu schweren Verletzungen führen.
• Tragen Sie bei staubigen Arbeitsgängen zusätzlich zur Schutzbrille eine Staubmaske.
• Zur Vermeidung von Verklemmen des Sägeblattes in der Schnittfuge oder Wegschleudern von Werkstücken:
• Wählen Sie ein für den Schneidvorgang geeignetes Sägeblatt. Sägen Sie mit dieser Kappsäge nur Holz, holzähnliche Werkstücke oder weiches Metall wie z.B. Aluminium-Profile.
• Der Pfeil auf dem Sägeblatt, der die Drehrichtung anzeigt, muss in die gleiche Richtung zeigen wie der auf der Säge angebrachte Pfeil. Die Sägeblattzähne müssen an der Vorderseite des Gerätes nach unten zeigen.
• Vergewissern Sie sich, dass das Sägeblatt scharf, unbeschädigt und richtig justiert ist. Drücken Sie, bei gezogenem Netzstecker, den Sägekopf nach unten. Drehen Sie das Sägeblatt mit der Hand und prüfen Sie, ob es frei läuft. Kippen Sie den Sägekopf auf 45°-Position und wiederholen Sie den Test. Hat das Sägeblatt an irgendeiner Stelle Berührung, justieren Sie den Sägekopf neu, wie im Abschnitt 6 „Arbeitsvorbereitung“ beschrieben.
• Halten Sie das Sägeblatt und die Spannflächen der Sägeblattflansche sauber.
• Die Sägeblattflansche müssen immer mit dem angedrehten Absatz nach innen (zum Sägeblatt hin) montiert sein.
  • Die Seite der Flanschscheibe mit dem angedrehten Absatz muss am Blattflansch anliegen.
  • Die Flanschschraube muss mit einem 13 mm Steckschlüssel handfest angezogen sein.
• Stellen Sie sicher, dass alle Spannvorrichtungen und Verriegelungen fest sind und kein Teil ein zu großes Spiel vorweist.
• Niemals freihändig schneiden:
• Werkstück stets fest gegen Anschlag und Tisch halten, so dass es während des Sägens nicht wackelt oder sich verdrehen kann. Unter dem

Werkstück dürfen sich keine Sägespäne ansammeln können.

• Stellen Sie sicher, dass das Werkstück sich nach dem Durchtrennen nicht bewegen kann (z.B. weil es nicht vollflächig auf- oder anliegt)
• Benutzen Sie zum Schneiden von nicht vollflächig aufliegenden Werkstücken Unterlagen, Zuführhilfen oder eine andere Maschine.

- Stellen Sie sicher, dass die Abschnitte sich seitlich vom Sägeblatt entfernen können. Andernfalls können Sie vom Sägeblatt erfasst und weggeschleudert werden.

• Sägen Sie nie mehrere Werkstücke gleichzeitig.

• Seien Sie besonders vorsichtig beim Sägen von großen, sehr kleinen und unhandlichen Werkstücken:

• Benutzen Sie zusätzliche Auflagen (Tische, Böcke etc.) für lange Werkstücke, die vom Maschinentisch kippen, wenn sie nicht gestützt werden.

• Sägen Sie mit dieser Säge keine Werkstücke, die so klein sind, dass Sie sie nicht sicher halten können, wenn Sie die Daumenseite Ihres Zeigefingers auf die Außenkante des Anschlags legen.
• Beim Sägen von profilierten Werkstücken arbeiten Sie so, dass das Werkstück nicht wegrutschen und das Sägeblatt einklemmen kann. Ein profiliertes Werkstück muss flach aufliegen oder durch eine Vorrichtung gehalten werden, die ein Wackeln, Kippen oder Wegrutschen während des Schneidvorgangs verhindert.

• Runde Werkstücke wie Dübelstangen oder Rohre sicher halten. Diese drehen sich sonst und es besteht die Gefahr, dass sich das Sägeblatt verhakt. Runde Werkstücke immer mit einer geeigneten Vorrichtung festspannen.

• Es dürfen sich keine Nägel oder sonstige Fremdkörper in dem zu sägenden Teil des Werkstücks befinden.

• Halten Sie Zuschauer vom Arbeitsbereich fern, auch aus dem Bereich hinter der Säge, in dem Sägespäne und Abschnitte ausgeworfen werden.
• Niemals die Kappsäge einschalten, ohne vorher alle Gegenstände außer dem Werkstück und evtl. erforderliche Haltevorrichtungen vom Maschinentisch zu entfernen.
• Um Gehörschäden zu vermeiden tragen sie bei längeren Arbeiten einen Gehörschutz.

• Um ein plötzliches Einziehen in das Sägeblatt zu verhindern:

• Tragen Sie keine Handschuhe

• Legen Sie Schmuck und weite Kleidungsstücke ab.
• Bei langem Haar Haarnetz tragen.
• Lange Ärmel über die Ellbogen aufrollen.

- Zur Vermeidung von Unfällen durch unbeabsichtigtes Starten der Säge unbedingt den Netzstecker ziehen, bevor alle Einstellarbeiten am Anschlag bzw. am Sägekopf und das Wechseln von Sägeblatt oder Zubehör sowie sonstigen Wartungsarbeiten durchgeführt sind.

• Zur Vermeidung von Stromschlägen berühren Sie während des Einsteckens des Steckers in eine Steckdose nicht die metallenen Kontaktstifte des Steckers.
• Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Niemals Reinigungs- oder Gleitmittel auf ein sich noch drehendes Sägeblatt aufbringen.
• Zur Vermeidung von Feuer die Kappsäge nicht in der Nähe von entzündlichen Flüssigkeiten, Dämpfen oder Gasen betreiben.
• Vermeiden Sie Verletzungen, die durch die Verwendung von ungeeignetem Zubehör entstehen. Nur die empfohlenen Sägeblätter verwenden.
• Niemals in den Laserstrahl blicken!

Wenn die Säge läuft:

• Bevor Sie den ersten Schnitt durchführen, lassen Sie die Säge eine Weile im Leerlauf laufen. Sollten Sie ungewöhnliche Geräusche oder starke Vibrationen wahrnehmen, schalten Sie die Säge aus, ziehen den Netzstecker und stellen die Ursache fest. Schalten Sie die Sägen nicht ein, bevor die Ursache nicht gefunden und behoben worden ist.
• Engen Sie das abgeschnittene Teil des Werkstücks nicht ein. Berühren, halten, klemmen Sie es nicht und setzen Sie auch keinen Anschlag dagegen. Der abgeschnittene Teil muss sich ungehindert seitlich vom Sägeblatt weg bewegen können. Wird es daran gehindert, könnte es vom sich drehenden Sägeblatt erfasst und weggeschleudert werden.
• Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände an das Sägeblatt geraten können.
• Lassen Sie das Sägeblatt vor dem Schneidvorgang seine volle Umdrehungsgeschwindigkeit erreichen.
• Senken Sie den Sägekopf nur so schnell, daß der Motor nicht überlastet wird und das Sägeblatt nicht blockiert.
• Vor dem Entfernen von verklemmtem Material das Sägeblatt zum Stillstand kommen lassen, das Gerät ausschalten und den Netzstecker ziehen.
• Halten Sie den Sägekopf nach Beendigung des Schneidvorgangs gedrückt, lassen Sie den Schalter los und warten Sie bis das Sägeblatt zum Stillstand gekommen ist, bevor Sie Ihre Hände bewegen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen.

Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Restgefahren und Schutzmaßnahmen

1. Mechanische Restgefahren:
2. Schneiden, Abschneiden: Das rotierende Sägeblatt kann zu schweren Schnittverletzungen führen. Die Hände vom Gefahrenbereich des Sägeblattes fernhalten.

3. Stoß: Handgehaltene Werkstücke können vom rotierenden Sägeblatt mitgerissen werden und zu Verletzungen führen! Werkstück immer, entsprechend mit der Werkstückklemme sichern!

4. Gefährdung durch Lärm:

5. Gehörschädigungen: Längeres Arbeiten mit der Maschine kann zu Gehörschädigungen führen. Immer Gehörschutz tragen.

6. Sonstige Gefährdungen:
7. Herausgeworfene Gegenstände oder Flüssigkeiten: Nicht ausreichend gesicherte Werkstücke können durch die Rotation des Sägeblattes herausgeschleudert werden und zu Verletzungen führen. Werkstück immer festklemmen und Schutzbrille tragen.

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnung“.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in ihrer Gemeinde. Fragen Sie Ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualifikation

Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter

Das Produkt ist zur Verwendung durch Personen ab 18 Jahren vorgesehen.

Sollte das Produkt durch Kinder ab 8 Jahren oder von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, müssen sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen werden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Technische Daten

Radialkappsäge GRK 250/300 #55003
Anschluss: 230 V~50 Hz
Motorleistung: 1900 W
Sägeblatt- ∅: 250 x 20
Drehzahl: 5000 min	-1
Schnittleistung bei 90°: 70 x 305 mm
Schnittleistung bei 45°: 40 x 205 mm
Lärmwertangabe: L	WA 107 dB
Gewichtü 24,5 kg
Radialkappsäge GRK 250/500 #55004
Anschluss: 230 V~50 Hz
Motorleistung: 1900 W
Sägeblatt- ∅: 250 x 20
Drehzahl: 5000 min	-1
Schnittleistung bei 90°: 70 x 500 mm
Schnittleistung bei 45°: 40 x 350 mm
Lärmwertangabe: L	WA 107 dB
Gewicht: 20 kg

Radialkappsäge GRK 210/300 #55006
Anschluss: 230 V~50 Hz
Motorleistung: 1900 W
Sägeblatt- ∅: 210 x 30
Drehzahl: 5000 min	-1
Schnittleistung bei 90°: 60 x 310 mm
Schnittleistung bei 45°: 35 x 210 mm
Lärmwertangabe: L	WA 107 dB
Gewicht: 14 kg

Radialkappsäge GRK 210/300 #00531
Anschluss: 230 V~50 Hz
Motorleistung: 1900 W
Sägeblatt- ∅ (2x): 210 x 30
Drehzahl: 5000 min	-1
Schnittleistung bei 90°: 60 x 310 mm
Schnittleistung bei 45°: 35 x 210 mm
Lärmwertangabe: L	WA 107 dB
Gewicht: 13,5 kg

Radialkappsäge GRK 250/300 #00562
Anschluss: 230 V~50 Hz
Motorleistung: 1900 W
Sägeblatt- ∅ (2x): 250 x 20
Drehzahl: 5000 min	-1
Schnittleistung bei 90°: 70 x 305 mm
Schnittleistung bei 45°: 40 x 205 mm
Lärmwertangabe: L	WA 107 dB
Gewicht: 25,5kg

Transport und Lagerung

Bei längerem Stillstand von der Stromzufuhr trennen und für Kinder nicht erreichbar aufbewahren. Achten Sie auf einen trockenen und sicheren Standort.

Kabelquerschnitt

Kabellänge erforderlicher Kabelquerschnitt:

bis 15 m 1,5 mm²

15 – 40 m 2,5 mm ^2

Bei zu langen Zuleitungen und zu geringem Kabelquerschnitt tritt ein Spannungsabfall führen kann, der zu Motorproblemen führt. Eine Zuleitung mit einem ausreichend dimensioniertem Leiterquerschnitt ist deshalb zur einwandfreien Funktion dieser Kappsäge unbedingt erforderlich. Die in der Tabelle angegebenen Leitungslängen beziehen sich auf die Entfernung zwischen Verteiler/Sicherungskasten und dem Stecker der Netzzuleitung der Kappsäge. Dabei ist es unerheblich, ob es sich um eine Verlängerungsleitung oder eine Kombination aus beiden handelt.

Begriffsbestimmungen

• Sägewelle Die Welle, auf welcher das Sägeblatt befestigt ist.
  • Querschnitt Sägen quer zur Faser
• Schrägschnitt Schneidevorgang nicht im rechten Winkel zur Werkstückoberfläche
• Gehrungsschnitt Schneidevorgang in einem nicht rechtem Winkel zur Vorderkante des Werkstücks

• Doppelgehrungsschnitt Kombination aus Gehrungs- und Schrägschnitt
- Umdrehungen pro Minute Die Anzahl von Umdrehungen, die ein sich drehendes Objekt während einer Minute ausführt.
- Schnittlinie Der Bereich des Werkstücks oder Tisches, der direkt in der Flucht des Sägeblattes liegt, auch der Teil des Werkstückes, der bereits durch das Sägeblatt aufgetrennt wurde.
- Schränkung Das Maß, um das die Spitze des Sägezahns nach außen, über die Breite des Sägeblatt-Körpers, herausgebogen ist.
- Schnittfuge Der Spalt, der entsteht, wenn durch das sich drehende Sägeblatt Material abgetragen wird.
- Schrägeversatz Falsche Einstellung des Sägeblattes.
- Harz (-einschluß) Eingetrocknetes Harz in Holz.
- Werkstück Der Gegenstand, an dem der Trenn- oder Schneidvorgang ausgeführt wird.

Montage

Heben Sie die Kappsäge mit beiden Händen aus der Verpackung. Stellen Sie die Kappsäge auf eine glatte, stabile Oberfläche. Sorgen Sie dafür, dass der Arbeitsplatz frei von Behinderungen ist. Befestigen Sie die Kappsäge unbedingt auf der Werkbank.

Montage Untergestell: siehe Abb. 7 (nur #55003)

Befestigung der Säge am Arbeitsplatz

Die Säge kann sowohl mobil als auch stationär genutzt werden.

Bei stationärer Nutzung sollte die Maschine unbedingt auf einem entsprechenden Arbeitstisch oder der Werkbankplatte an den vorgesehenen Löchern festgeschraubt werden.

Staubsaugeranschluss (Abb. 3)

Am Absaugstutzen können Sie, anstelle des Staubfangsackes, auch einen Staubsauger mit gebräuchlichem Schlauchanschluss anschließen. (15)

Sicherheitshinweise für die Bedienung

Die Säge darf nicht für andere Materialien benutzt werden wie in der Bedienungsanleitung beschrieben.

• Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen haben.
• Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise.
• Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Vorgehensweise

Die Kappsäge wird über die Schaltertaste an der Handgriff-Innenseite eingeschaltet. Vor dem Schnitt muss sich das Sägeblatt in Höchstgeschwindigkeit drehen. Arbeitskopf langsam am Handgriff unter Beachtung eines gleichmäßigen, ruckfreien Vorschubs absenken. Einen der Beschaffenheit und den Maßen des zu schneidenden Materials entsprechenden Druck in Richtung des Sägeblattvorschubs ausüben. Beim Schnitt muss das Werkstück fest auf der Auflagefläche gehalten werden. Zur Ausführung sicherer Schnitte an langen Werkstücken ist die Verwendung zusätzlicher Stützunterlagen unerlässlich. Nach Ausführung des Schnitts, Arbeitskopf wieder in die obere Ausgangsstellung zurückführen und nachprüfen, ob sich der Sägeblattschutz in korrekter Position befindet. Sägeblätter regelmäßig schärfen, eventuell austauschen.

ACHTUNG: Keine beschädigten Sägeblätter verwenden.

Bedienung (Abb. 1, 3)

Nehmen Sie niemals Einstellungsarbeiten am fenden Gerät vor. Das Gerät ist vor allen stellarbeiten von der Stromzufuhr zu trennen! Es teht schwere Verletzungsgefahr.

Schrägschnitt

Für Schrägschnitte bis zu 45° Feststellhebel auf der Maschinenrückseite lösen (13). Maschinenkopf von der linken Seite bis zum gewünschten Winkel oder zum Endanschlag (45°) neigen, und mit den Feststellhebel (13) wieder festziehen.

Gehrungsschnitt

Der Maschinenkopf kann bis 45° sowohl nach rechts als auch nach links gedreht werden. Zwischenabwinklungen sind leicht einstellbar, indem man die gewünschten Gradwerte auf der dafür vorgesehenen Gradskala am Tisch abliest. Lösen Sie die Feststellschraube (14), drücken Sie den darüber liegenden Feststellknopf (modellabhängig), drehen Sie den Maschinenkopf (Rastertisch) in die gewünschte Stellung, lassen Sie den Feststellknopf los (modellabhängig) und fixieren Sie den Maschinenkopf anschließend wieder mit der Feststellschraube (14).

Kombinierter Schnitt (horizontal-vertikal bis 45°)

Sägeschnittkombinationen:

Sägeblattwechsel (Abb. 2, 3, 4)

Achtung! Schalten Sie die Maschine immer aus und den Sie den Stecker ab, bevor Sie irgendwelche tungsarbeiten oder Einstellungen vornehmen bzw. das eblatt auswechseln. Tragen Sie stets nutzhandschuhe um Verletzungen vorzubeugen.

Schraube (H) entfernen, Schraube (G) lösen und anschließend die Halterung mit dem beweglichen Sägeblattschutz nach unten schwenken, so dass die Sägeblattschraube (J) frei zugänglich wird.

Blockieren Sie das Sägeblatt durch den Feststellknopf (I) und halten Sie diesen gedrückt.

• Lösen Sie die Sägeblattschraube (J) mit dem mitgelieferten Steckschlüssel im Uhrzeigersinn (Linksgewinde) und entfernen Sie das Sägeblatt. Vor der Montage des neuen Sägeblattes, die Sägeblattflansche sorgfältig reinigen und auf die Laufrichtung der Zähne achten. Das neue Sägeblatt einlegen, den Außenflansch auf die Welle schieben und die Sägeblattschraube wieder eindrehen und festziehen. Anschließend die Halterung mit dem Sägeblattschutz wieder sorgfältig befestigen. Vor dem Stromnetzanschluss einen Leerlaufschnitt durch Heben und Senken des Arbeitskopfes ausführen, um die einwandfreie Funktion des Sägeblattschutzes zu prüfen.

Schritt-für-Schritt-Anleitung

• Zeichnen Sie das Werkstück an der für den Schnitt vorgesehenen stelle an.
• Legen Sie das Werkstück auf den Arbeitstisch und justieren Sie das Sägeblatt in Ruhestand an die Markierung.

• Klemmen Sie nun das Werkstück mit der Werkstückklemme fest.

• Kontrollieren Sie die Sägeblattposition zur Markierung nochmals.

• Schalten Sie die Maschine ein und führen Sie den Schnitt aus.
• Schalten Sie die Maschine ab und warten Sie bis das Sägeblatt vollständig zum Stillstand gekommen ist.
• Entfernen Sie die Sägespäne und entnehmen Sie das Werkstück.
• Stecken Sie die Säge grundsätzlich aus wenn Sie längere Zeit nicht benutzt wird.

Störungen - Ursachen - Behebung

Störung Ursache Behebung
Schnittwinkel stimmt nicht	Position des Sägekopfes stimmt nicht	Einstellen wie unter Montage und Erstinbetriebnahme beschrieben.
Motor ohne Funktion	Kohlen verschlissen Schalter defekt	Kohlen austauschen Reparatur durch Fachmann

Inspektion und Wartung

1. Reparaturarbeiten nur durch einen qualifizierten Servicetechniker durchführen lassen, unter Verwendung von Originalteilen.
2. Säge vor Nässe und Feuchtigkeit schützen und nur in trockener Umgebung verwenden.

Wartung (Bürsten und Kollektor)

Es wird empfohlen, sich für den Bürstenersatz an eine Fachwerkstatt zu wenden und Wartungsarbeiten am Kollektor durchführen zu lassen, um eine einwandfreie Funktion des Motors zu gewährleisten.

Schmierung

Alle Motorlager sind für die Lebensdauer dieser Säge unter normalen Betriebsbedingungen ausreichend geschmiert. Eine Wartung ist nicht erforderlich.

Schmierung bei Bedarf:

1. Schmieren der Drehachse bei Schwergängigkeit

1.1 Durch Lösen der Einstellmutter und Auftropfen von etwas Öl auf die Unterlegscheibe und Kontaktfläche.
1.2 Durch Ausbauen und Fetten der Drehachse und Kontaktflächen. HINWEIS: Der Ausbau der Drehachse bedingt die Demontage der oberen Sägeblattabdeckung und des Anschlagtops. Diese Arbeit sollte ein Servicetechniker durchführen. Achten Sie auf die Stellung der Federenden im Gehäuse. Markieren Sie diese mit Kreide, um den Zusammenbau zu erleichtern.

1. Schmieren des Betätigungshebels für die Pendelschutzhaube:

2.1 leichtes Ölen mit Nähmaschinenöl an allen Metall-, Kunststoff-Kontaktflächen von Zeit zu Zeit für leise und leichtgängige Funktionen erforderlich. Zu viel Öl vermeiden. Überschüssiges Öl setzt sich nur Holzstaub fest und verharzt.

HINWEIS: „Stecker aus Steckdose ziehen bevor irgendeine Einstellung oder Wartung vorgenommen wird.“

Motorbehandlung

ACHTUNG: Zur Vermeidung von Motorschäden ist der Motor regelmäßig von Sägespänen und Staub zu reinigen (Kühlung).

1. Schließen Sie diese Säge an einen 230 V-Stromkreis an, der mir einer 16 A-Sicherung und einem Fehlerstromschalter (RCD) abgesichert ist. Eine falsche Sicherung kann einen Motorschaden verursachen.
2. Falls der Motor nicht anläuft, sofort den Schalter loslassen. NETZSTECKER ZIEHEN. Sägeblatt auf

Freigängigkeit überprüfen. Wenn das Blatt frei läuft, Motor noch einmal starten. Wenn der Motor während eines Schneidevorganges plötzlich stehen bleibt, sofort Schalter loslassen und Netzstecker ziehen, Dann das Sägeblatt aus dem Werkstück lösen. Anschließend können Sie den Schneidevorgang zu Ende führen.

1. Sicherungen oder Leitungsschutzschalter können regelmäßig auslösen, wenn:

a. DER MOTOR ÜBERLASTET WIRD. Zu schnelles Eintauchen des Sägeblattes in das Werkstück oder häufiges Ein-/Ausschalten der Säge können zu einer Überlastung des Motors bzw. einem Defekt des Getriebes führen.
b. Spannungsschwankungen von ± 10% gegenüber der Netzspannung beeinflussen den normalen Betrieb der Kappsäge nicht. Bei starker Belastung muss jedoch die auf dem Typenschild angegebene Spannung an den Motoranschlussklemmen anliegen.

1. Viele Motorprobleme sind auf lose oder schlechte Steckverbindungen, Überlastung, Unterspannung (evtl. durch zu geringen Leiterquerschnitt in den Zuleitungen) zurückzuführen. Prüfen Sie immer sämtliche Verbindungen, die anliegende Spannung und Stromaufnahme.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer: Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

GB

Technische gegevens:

1. Mechanische gevaren

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Artikelnummer / Bezeichnung der Geräte

Article No. / Machine description | N° de commande / Désignation de l'appareil | Obj. č. / Označení prístrojů | Obj. č. / Označenie prístrojov | Artikel nr. / Benaming van de machine | Cod. ord. / Identificazione degli apparecchi | Megrendelési szám. / A gép jelzése | Kat br. / Oznaka uređaja | Nar. št. / Označitev naprav | Nr. com. / Insemnarea maşinilor | Заявка №. / Обозначение на уредите | Kat br. / Oznaka uređaja | Nr zam. / Oznaczenie urządzenia | Ürün no. / Cihaz bilgileri

# 55003	/ GRK 250/300
# 55004	/ GRK 250/500
# 55006	/ GRK 210/300
# 00531	/ GRK 210/300 SET
# 00562	/ GRK 250/300 SET

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetékes EU előírások | Primjenjive smjernice EU | Uporabne smernice EU | Directivele UE aferente | Съответни наредби на EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ílgili AB yönetmelikleri

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Použité harmonizované normy | Použité harmonizované normy | Gebruikte harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | Използвани хармонизирани норми | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanılan uyum normları

EN 61029-1:2009

EN 61029-2-9:2002

EN 55014-2/A1:2001

EN 61000-3-11:2000*

EN 61000-3-2/A2:2005 (#55003, #00562)

EN 55014-1/A2:2002 (#55003, #00562)

EN 55014-1:2006 (#55004, #55006, #00531)

EN 61000-3-2:2006 (#55004, #55006, #00531)

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Joachim Bürkle

Technische Dokumentation

Technical documentation | gérant Documents techniques | Technická dokumentace | Technická dokumentácia | Technische documentatie | Documentazione tecnica | Műszaki dokumentáció | Tehnička dokumentacija | Tehnična dokumentacija | Documentatie tehnică | Техническа документация | Tehnička dokumentacija | Dokumentacja techniczna | Teknik dokumentasyon

Helmut Arnold

Geschäftsführer

Managing Director | Titre du signataire | jednatel | konatel' bedrijfsleider | Amministratore delegato | ügyvezető igazgató | direktor | direktor | administrator | управител | direktor | Durektor | Şirket temsilcisi

Wolpertshausen, 19.05.2014

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
