Produkttyp	Monitor
Marke	LG
Modell	19MB35PM
Bildschirmdiagonale	48,3 cm (19 Zoll)
Auflösung (maximal)	1280 x 1024 bei 60 Hz
Seitenverhältnis	5:4
Panel-Technologie	TFT LCD mit Aktiv-Matrix und Antiblendbeschichtung
Hintergrundbeleuchtung	LED
Anschlüsse	1 x D-SUB (VGA), 1 x DVI-D, 1 x Kopfhörerausgang
Lautsprecher	2 x 1 W
Leistungsaufnahme (Ein)	ca. 17,9 W (typisch)
Leistungsaufnahme (Bereitschaft)	≤ 0,3 W
Leistungsaufnahme (Aus)	≤ 0,3 W
Netzeingang	AC 100-240 V ~ 50/60 Hz, 0,8 A
Gewicht (mit Fuß)	3,8 kg
Abmessungen (mit Fuß)	40,9 cm x 48,1 cm x 21,0 cm (B x H x T)
Abmessungen (ohne Fuß)	40,9 cm x 33,8 cm x 5,8 cm (B x H x T)
Neigungsbereich	-5° bis +20°
Höhenverstellung	110 mm
Schwenkbereich	355°
Pivot	90° rechtsdrehend
VESA-Montage	75 x 75 mm, Schrauben M4
Besondere Merkmale	Lesermodus, SMART ENERGY SAVING, OSD-Sperre, Kensington-Schloss
Lieferumfang	Netzkabel, DVI-D-Kabel, Audiokabel, Ständerplatte

Häufig gestellte Fragen - 19MB35PM LG

Warum zeigt der Monitor kein Bild?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Monitor eingeschaltet ist (die Betriebsanzeige leuchtet weiß). Stellen Sie sicher, dass das Signalkabel (D-SUB oder DVI-D) fest mit dem PC verbunden ist. Falls die Betriebsanzeige blinkt, befindet sich der Monitor im Schlafmodus – bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur.

Was bedeutet die blinkende Betriebsanzeige?

Eine blinkende weiße Betriebsanzeige zeigt an, dass der Monitor im Energiesparmodus (DPM) ist. Dies ist normal, wenn kein Signal anliegt. Durch Bewegen der Maus oder Drücken einer Taste wird der Monitor wieder aktiviert.

Wie kann ich die OSD-Sperre aufheben?

Halten Sie die MENU-Taste auf der Monitorunterseite einige Sekunden lang gedrückt, bis die Meldung OSD ENTRIEGELT erscheint. Damit können Sie die Einstellungen wieder ändern.

Welche Auflösung wird für den Monitor empfohlen?

Die empfohlene Auflösung für das Modell 19MB35PM ist 1280 x 1024 bei 60 Hz. Verwenden Sie diese Einstellung für optimale Bildqualität.

Wie stelle ich die Helligkeit ein?

Drücken Sie die MENU-Taste, navigieren Sie zu 'Nächstes Menü' > 'Bild' und stellen Sie den Wert für Helligkeit mit den Pfeiltasten ein. Bestätigen Sie mit 'OK'.

Was ist der Lesermodus?

Der Lesermodus optimiert den Bildschirm fürs Lesen, indem er die Farbtemperatur anpasst und die Helligkeit reduziert. Drücken Sie die READER-Taste (◀), um zwischen Leser 1 (Zeitung) und Leser 2 (Cartoons) zu wählen.

Wie aktiviere ich den Energiesparmodus?

Drücken Sie die e∅-Taste (►) auf der Monitorunterseite. Wählen Sie im Menü SMART ENERGY SAVING zwischen 'Hoch' (maximale Einsparung) und 'Niedrig' (moderate Einsparung). 'Aus' deaktiviert die Funktion.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor unterstützt die VESA-Norm 75 x 75 mm. Verwenden Sie ausschließlich eine autorisierte Wandhalterung von LG und die passenden Schrauben (M4). Entfernen Sie vor der Montage den Standfuß.

Wie schließe ich Kopfhörer an?

Schließen Sie Ihre Kopfhörer an den Kopfhörerausgang auf der Rückseite des Monitors an. Die Lautstärke kann über das OSD-Menü (Menü > Lautstärke) eingestellt werden. Verwenden Sie nach Möglichkeit gerade Stecker.

Wie drehe ich den Bildschirm ins Hochformat?

Stellen Sie den Monitor zuerst auf die höchste Höhe (Höhenverstellung bis 110 mm). Drehen Sie dann den Bildschirm vorsichtig um 90° nach rechts (Pivot-Funktion). Achten Sie darauf, dass die Kabel nicht stören.

BEDIENUNGSANLEITUNG 19MB35PM LG

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

3 MONTAGE UND VORBEREI- TUNG

3 Auspacken
4 Teile und Tasten
5 Monitorinstallation
5 - Zusammenbau der Ständerplatte
6 - Abnehmen des Standfußes
6 - Abnehmen des Standkörpers
7 - Installation auf einem Tisch
7 - Anpassen des Winkels
8 - Anpassen der Standhöhe
8 - Verwenden des Kensington-Schlosses
9 - Schwenkbarer Standfuß
9 - Verwendung der Pivot Funktion
10 - Montage an der Wand

11 VERWENDEN DES MONITORS

11 Anschluss eines PCs
11 - Anschließen des D-SUB
11 - DVI-D-Anschluss
12 - Anschließen von Peripheriegeräten

13 ANPASSEN VON EINSTEL- LUNGEN

14 Anpassung der Einstellungen
14 - Menüeinstellungen
15 - Bild
16 - Farben

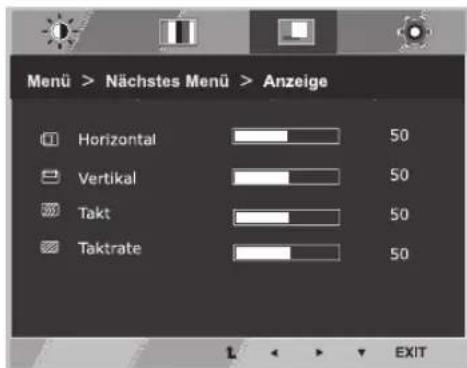

17 - Anzeige
18 - Andere
19 Leser Einstellungen

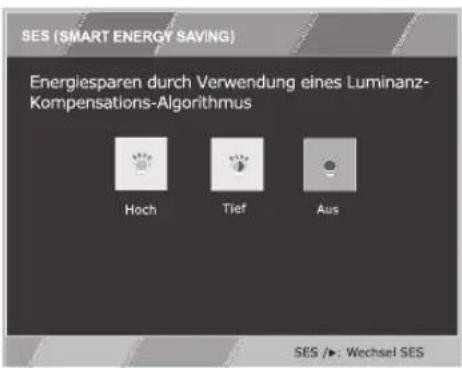

20 - SMART ENERGY SAVING

21 FEHLERBEHEBUNG

23 TECHNISCHE DATEN

23 19MB35PM
24 22MB35PM
25 23MB35PM
26 24MB35PM
27 Voreingestellte Modi (Auflösung)
27 Anzeige

28 RICHTIGE KÖRPERHALTUNG

28 Richtige Körperhaltung bei Verwendung des Monitors

MONTAGE UND VORBEREITUNG

Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt.

(Dieses Kabel ist in einigen Ländern nicht enthalten.)

DVI-D-Kabel

(Dieses Kabel ist in einigen Ländern nicht enthalten.)

Netzkabel

Ständerplatte

Audio Kabel

(Abhängig vom Land)

VORSICHT

Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie ausschließlich vom Hersteller genehmigtes Zubehör.

Beschädigungen durch vom Hersteller nicht genehmigtes Zubehör werden nicht von der Garantie abgedeckt.

HINWEIS

Das im Lieferumfang enthaltene Zubehör ist modellabhängig.

Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.

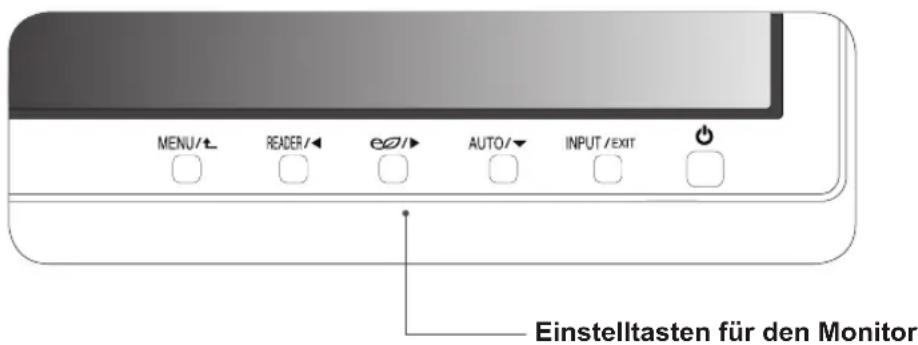

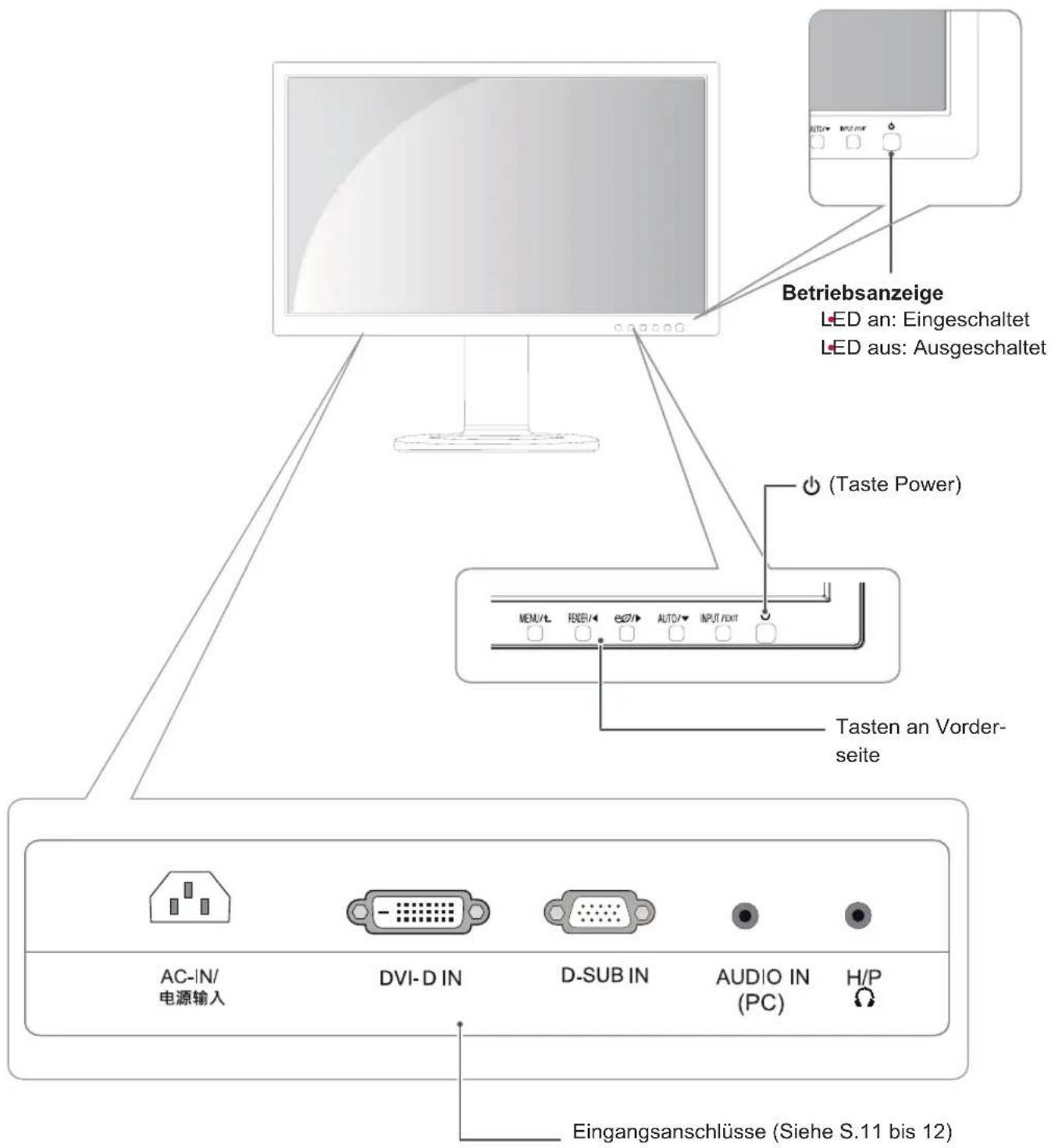

Teile und Tasten

Monitorinstallation

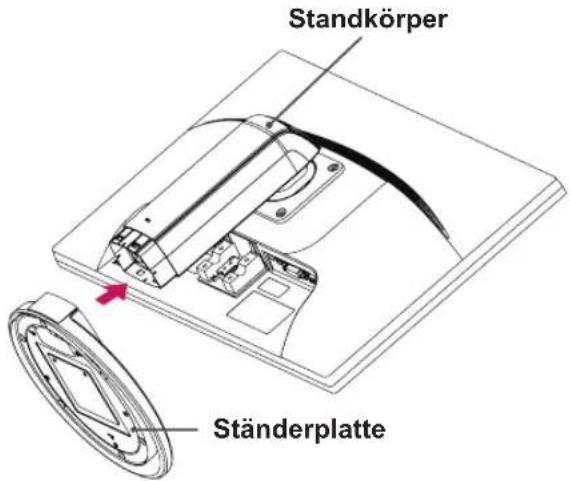

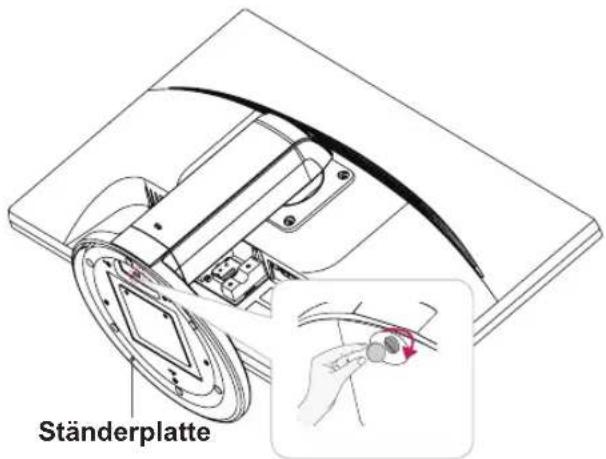

Zusammenbau der Ständerplatte

1 Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten.

ACHTUNG

Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab.

2 Prüfen Sie die Position (an der Vorder- und Rückseite) des Standkörpers, montieren Sie dann die Ständerplatte am Standkörper, so wie in der Abbildung gezeigt.

3 Verwenden Sie eine Münze, um die Schraube im Uhrzeigersinn zu drehen und die Ständerplatte zu sichern.

24MB35PM

2 Prüfen Sie die Position (an der Vorder- und Rückseite) des Standkörpers, montieren Sie dann die Ständerplatte am Standkörper, so wie in der Abbildung gezeigt.

Ständerplatte

Abnehmen des Standfußes

1 Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten.

Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab.

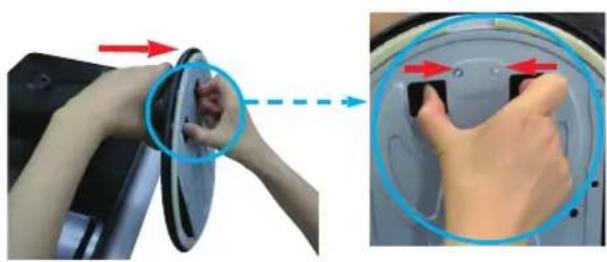

2 Verwenden Sie eine Münze, um die Schraube in der Ständerplatte gegen den Uhrzeigersinn zu drehen. Lösen Sie die Ständerplatte vom Standkörper.

24MB35PM

2 Lösen Sie die Ständerplatte vom Standkörper.

Möglicherweise weichen die Komponenten von den Abbildungen ab.

Tragen Sie den Monitor nicht verkehrt herum, da er sich sonst vom Standfuß lösen und beschädigt werden bzw. zu Verletzungen führen kann.

Um Schäden des Bildschirms beim Anheben oder Versetzen zu vermeiden, fassen Sie stets den Standfuß oder die Plastikabdeckung an. Dadurch wird unnötiger Druck auf den Bildschirm vermieden.

Entfernen Sie das Klebeband und den Sicherungsstift erst, wenn der Monitor auf dem Standfuß befestigt wurde und aufrecht steht. Andernfalls ragt der Standkörper möglicherweise hervor, wodurch Verletzungen hervorgerufen werden können.

Abnehmen des Standkörpers

1 Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab.
2 Verwenden Sie einen Schraubendreher, um die vier Schrauben und den Standfuß vom Monitor zu entfernen.

24MB35PM

Installation auf einem Tisch

1 Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch.

Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um ausreichend Belüftung zu gewährleisten.

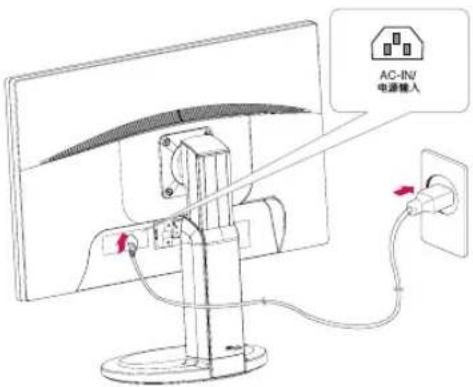

2 Schließen Sie das Netzkabel an den Monitor an, dann stecken Sie das Netzkabel in die Steckdose ein.

3 Drücken Sie auf die Taste (POWER) auf der Vorderseite des Monitors, um ihn einzuschalten.

ACHTUNG

Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags.

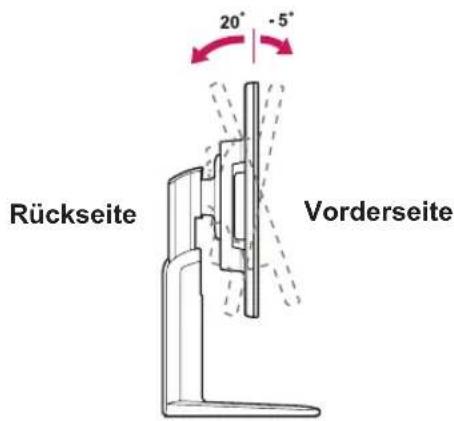

Anpassen des Winkels

1 Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf.

2 Passen Sie den Winkel des Bildschirms an. Der Winkel des Bildschirms kann für angenehmes Betrachten um bis zu 5° nach vorn und 20° nach hinten verändert werden.

WARNUNG

Um beim Anpassen des Bildschirms Verletzungen an den Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt.

Achten Sie darauf, den Bildschirmbereich nicht zu berühren oder darauf zu drücken, wenn Sie den Winkel des Monitors anpassen.

Anpassen der Standhöhe

1 Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf.

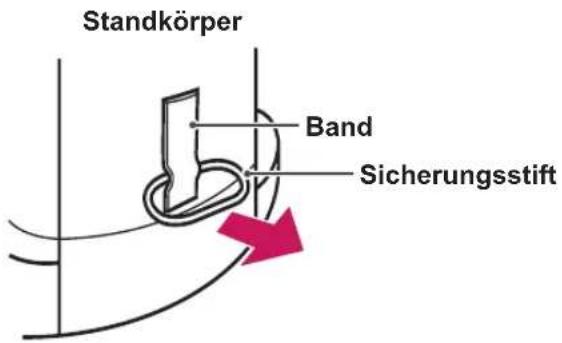

2 Entfernen Sie das Klebeband, das am unteren hinteren Rand des Standkörpers befestigt ist, und ziehen Sie dann den Sicherungsstift heraus.

3 Die Höhe kann auf bis zu 110 mm angepasst werden.

ACHTUNG

Nachdem der Stift entfernt wurde, muss er zum Anpassen der Höhe nicht wieder eingeführt werden.

WARNUNG

Halten Sie Ihre Finger nicht zwischen den Bildschirm und die Platte (Gehäuse), wenn Sie die Höhe des Bildschirms anpassen.

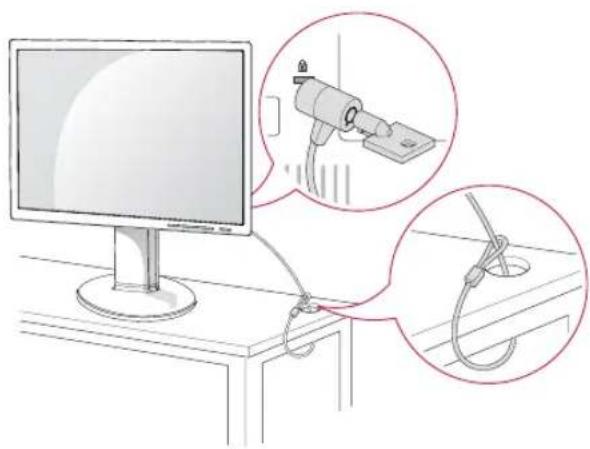

Verwenden des Kensington-Schlosses

Der Anschluss für das Kensington-Schloss befindet sich auf der Rückseite des Monitors.

Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www.kensington.com.

Verbinden Sie den Monitor über das Kabel des Kensington-Schlosses mit dem Tisch.

Die Verwendung des Kensington-Schlosses ist optional. Das Zubehör erhalten Sie in Ihrem Elektronikgeschäft vor Ort.

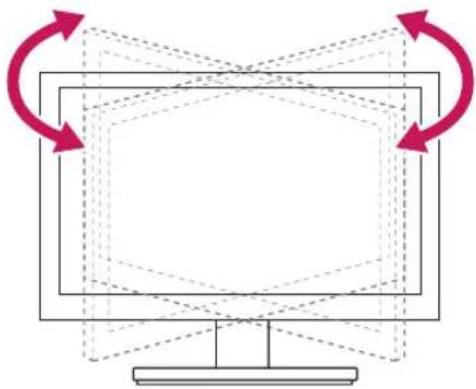

Schwenkbarer Standfuß

Die Abbildung kann vom Aussehen Ihres Monitors abweichen.

1 Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen.


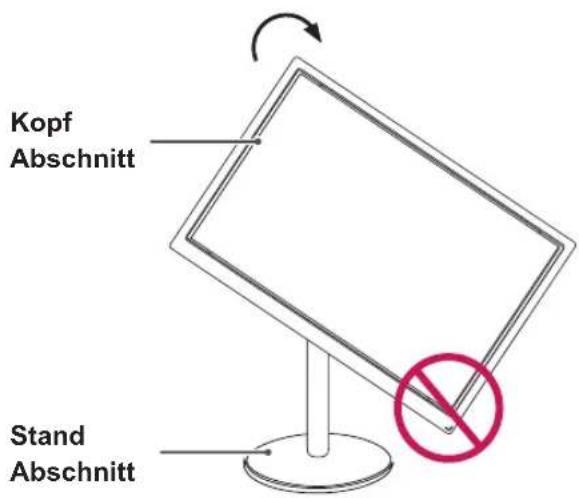

Verwendung der Pivot Funktion

Die pivot Funktion können Sie den Bildschirm 90 Grad rechtsdrehend drehen.

1 Heben Sie den Monitor auf seine höchste Höhe, um die Pivot Funktion zu verwenden.
2 Landschaft & Porträt: Sie können den Monitor 90 Grad rechts herum drehen. Bitte seien Sie vorsichtig und vermeiden Sie den Kontakt zwischen dem Monitor Spitze und Ständerplatte beim Drehen des Bildschirms um die Pivot Funktion zu greifen. Wenn die Monitor Spitze die Ständerplatte berührt, könnte die Ständerplatte knacken.

3 Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen.

Montage an der Wand

Für eine ausreichende Belüftung lassen Sie auf jeder Seite und an der Wand 100 mm Platz. Detaillierte Montageanweisungen erhalten Sie von Ihrem Händler, siehe auch Montageanleitung der optionalen Wandmontagehalterung.

Wenn Sie beabsichtigen den Monitor an der Wand zu installieren, sollten Sie die Montageschnittstelle (optionale Teile) an der Rückseite des Monitors legen.

Wenn Sie den Monitor mit einer optionalen Wandhalterung montieren wollen, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

1 Verwenden Sie bitte die Schraube und Montageschnittstelle gemäß VESA-Standards.
2 Wenn Sie Schraube länger als Standard verwenden, könnte der Monitor sofort beschädigt werden.
3 Wenn Sie fehlerhafte Schraube verwenden, könnte das Produkt beschädigt werden and sich von bereitgestellten Position fallen. In diesem Fall ist LG nicht verantwortlich dafür.
4 VESA kompatibel.
5 Nutzen Sie die folgende VESA-Norm.

784,8 mm (30,9 Zoll) und weniger

* Dicke der Unterlage für Wandmontage: 2,6 mm

* Schraube: Φ 4,0 mm x Steigung 0,7 mm x Länge 10 mm

787,4 mm (31,0 Zoll) und mehr

* Bitte verwenden Sie für die Wandmontage nur Unterlagen und Schrauben nach VESA-Norm.

Modell	19MB35PM	22MB35PM
	23MB35PM	24MB35PM
VESA (A x B) 75 x 75 100 x 100
Standardschrau-be	M4
Anzahl Schrauben	4

VORSICHT

Trennen Sie erst das Netzkabel, bevor Sie den Monitor bewegen oder installieren. Ansonsten besteht Stromschlaggefahr.

Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autorisierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.

Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen Ihrer Garantie führen könnte.

Verwenden Sie nur Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.

HINWEIS

Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind.

Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.

Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.

Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.

Weitere Informationen können Sie den im Lieferumfang der Wandbefestigung enthaltenen Anweisungen entnehmen.

VERWENDEN DES MONITORS

Anschluss eines PCs

Ihr Monitor unterstützt Plug & Play*.

* Plug & Play: Ein PC erkennt das vom Benutzer verbundene Gerät und schaltet dieses ein, ohne dass eine Gerätekonfiguration oder ein Benutzereingriff erforderlich ist.

Anschließen des D-SUB

Überträgt analoge Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC und den Monitor mit dem mitgelieferten 15-poligen D-SUB-Signalkabel, wie in den folgenden Abbildungen gezeigt.

Bei einer Verbindung über ein D-SUB-Signal-eingangskabel für Macintosh

Für Apple Macintosh-Computer ist ein separater Adapterstecker erforderlich, um den 15-poligen, hochdichten (3-reihigen) D-SUB-VGA-Anschluss am mitgelieferten Kabel auf einen 15-poligen Anschluss mit 2 Reihen zu ändern.

DVI-D-Anschluss

Um ein digitales Video Signal von Ihrem PC zum Monitor zu übertragen, schließen Sie den PC an den Monitor mit einem DVI Kabel an, wie die folgende Bilde dargestellen sind.

Wenn Sie zwei PCs mit dem Monitor verwenden möchten, schließen Sie die jeweiligen Signalkabel (D-SUB/DVI-D) an den Monitor an.

Wenn der Monitor kalt ist, kann es beim Einschalten zu einem kurzen Bildflackern kommen. Dies ist normal.

Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.

VORSICHT

Schließen Sie das

Eingangskabel an, und sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festziehen.

Drücken Sie nicht über einen längeren Zeitraum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen kann.

Um ein Einbrennen zu vermeiden, lassen Sie nicht über einen längeren Zeitraum stehende Bilder auf dem Bildschirm anzeigen. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

Anschließen von Peripheriegeräten

Schließen Sie Peripheriegeräte an den Monitor mit Kopfhöreranschlüssen an.

Peripheriegeräte sind separat erhältlich. Bei Kabeln mit abgewinkelten Steckern kommt es möglicherweise zu Abstandproblemen, verwenden Sie daher gerade Stecker, wenn möglich.

Winkeltyp Gerader Typ

HINWEIS

Kopfhörer oder Lautsprecher kann nicht normal arbeiten. Es hängt von den Server-PC-Einstellungen ab.

Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung)

Drücken Sie den Storm-Button auf dem unten Bedinnungsfeld um Storm anzuschalten. Wenn der Monitor eingeschaltet ist, wird die Funktion INTELLIGENTE BILDEINSTELLUNG automatisch ausgeführt. (nur im analogen Modus unterstützt).

HINWEIS

Funktion „Self Image Setting“ (Intelligente Bildeinstellung)

Diese Funktion sorgt für optimale Anzeige-einstellungen. Beim ersten Anschließen des Monitors wird die Anzeige automatisch auf die optimalen Einstellungen für einzelne Eingangssignale eingestellt (nur im analogen Modus unterstützt).

Funktion AUTO

Wenn bei Verwendung des Geräts oder nach Ändern der Bildschirmauflösung Probleme wie ein verschwommener Bildschirm, unklarer Text, Bildschirmflackern oder Bildschirmkippen auftreten, drücken Sie zur Verbesserung der Auflösung die Tastenfunktion AUTO (nur im analogen Modus unterstützt).

ANPASSEN VON EINSTELLUNGEN

1 Drucken Sie den gewünschten Knopf auf der Unterseite des Monitors.
2 Ändern Sie den Wert des Menüelements durch Drücken der Tasten auf der Unterseite des Monitors. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (↑
3 Wählen Sie EXIT, um das OSD-Menü zu schließen.

Taste Beschreibung
MENU / t	Öffnen der Hauptmenüs. (Siehe S.14)
	OSD Gesperrt/ OSD Entriegelt	Diese Funktion ermöglicht es Ihnen, die aktuelle Einstellungen zu sperren, damit die Einstellungen nicht versehentlich geändert werden können.Drücken und halten Sie die MENU Taste für paar Sekunden. Dann wird OSD von “OSD Lock” angezeigt. Danach kann der Benutzer auswählen, durch Drücken von der linken/rechten Taste zu sperren oder entsperren.Wenn der Benutzer durch Drücken der “OK” Taste das “Lock” Symbol auswählt, wird die Nachricht “OSD Locked” angezeigt. Ansonst wird “OSD Unlocked” angezeigt. Nach der Auswahl von “Lock”, wenn Sie zum Entsperren ändern möchten, können Sie die “MENU” Taste für paar Sekunden drücken. Die Nachricht “OSD Unlocked” wird angezeigt.
READER / ◀	Benutzen Sie diese Taste, die Lesemodus Menue einzugehen. Ihre Funktion zeigt Bildschirm als Paper-like Bild aus.Wenn Sie mehr Information erharen.(Siehe S.19)
e∅ / ►	Benutzen Sie diesen Druckknopf SMART ENERGY SAVING Menü zu betreten. (Siehe S.20)
AUTO / ▼	Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt).
	Bester Anzeigemodus	19MB35PM:1280 x 102422MB35PM/23MB35PM/24MB35PM:1920 x 1080
INPUT / EXIT	Sie können das Eingangssignal auswählen.Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal (D-Sub/DVI) auswählen.Wenn nur ein Signal verbunden ist, wird es automatisch gefunden. Die Standardeinstellung ist D-SUB.
	EXIT
	Beenden des OSD (On-Screen Display, Bildschirmanzeige)
➊ (Taste POWER)	Ein- oder Ausschalten des Stroms.
	Betriebsanzeige	Power-Anzeige bleibt weiss, wenn der Bildschirm richtig funktioniert (In Betrieb). Wenn der Bildschirm in Sleep Mode ist, zeigt Power-Anzeige blink weiss.

Anpassung der Einstellungen Menüeinstellungen

1 Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen.
2 Stellen Sie die Wahlen ein, indem Sie ◀ oder ▶ oder ▼ betätigen.
3 Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen.
4 Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (↑).

Jede Option wird nachfolgend erklärt.

Menü Analog Digital		Beschreibung
Lautstärke	●	Um das Volumen einzustellen
Helligkeit	●	Die Helligkeit des Bildschirms einzustellen
Reaktionszeit	●	Sie können eine Reaktionszeit für von der Geschwindigkeit des Bildschirms basierte angezeigte Bilder setzen. Für eine Milieu ist es empfohlen, 'Aus' zu nutzen. Für ein schnell bewegendes Bild ist es empfohlen, 'Hoch' zu nutzen.
Breitbild/Original (Nur fuer 22MB35PM/23MB35PM/24MB35PM)	●	Breitbild
		Wechselt je nach Bildeingangssignal in den Vollbildmodus.
		Original
		Stellt das Format des Bildeingangssignals auf das Originalformat zurück.* Diese Funktion ist nur verfügbar, wenn die Eingangsauflösung niedriger als das schirmformat ist (16:9).
Zurücksetzen	●	Alle Fabrikstandardannahemen wieder zu stellen. Drucken Sie ◀, ► Knöpfe, um sich sofort zurückzustellen.

Menü > nächstes menü Analog Digital Beschreibung
Bild Kontrast • Den Kontrast des Bildschirms einzustellen
	Schärfe • Um die Klarheit des Bildschirmes einzustellen.
Farben Gamma		• •	Um die Bildschirmsfarbe anzupassen.
Anzeige Horizontal		• Um die Position des Bildschirmes einzustellen
Andere Sprache		•	•	Um den Bildschirmstatus gemäß Arbeitsumfeld eines Benutzers anzupassen

Analog: D-SUB-Eingang (analoges Signal)

Digital: DVI-D-Eingang (digitales Signal)


1 Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen.
2 Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen.
3 Drucken Sie ▼ Knopf, um Bild einzugeben.
4 Stellen Sie die Wahlen ein, indem Sie ◀ oder ▶ oder ▼ betätigen.
5 Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (↑)

Jede Option wird nachfolgend erklärt.

Menü > nächstes menü > bild beschreibung
Kontrast	Den Kontrast des Bildschirms einzustellen
Schärfe	um die Klarheit des Bildschirmes einzustellen.

Farben

1 Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen.
2 Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen.
3 Drucken Sie ▶ Knopf, um Farben zu wählen
4 Drucken Sie ▼ Knopf, um Farben einzugeben.
5 Stellen Sie die Wahlen ein, indem Sie ◀ oder ▶ oder ▼ betätigen.
6 Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (↑

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Farben beschreibung
Gamma setzen Sie Ihren eigenen Gamma	wert: Gamma 0, Gamma 1, Gamma 2 auf dem Monitor, hohe Gammawerte zeigen weißliche Bilder an während niede- rige Gammawerte zeigen schwärzliche Bilder an.
Farbtemp. Benutzer
	Rot:Stellen Sie die Farbstufe für rot wie gewünscht ein.Grün: Stellen Sie die Farbstufe für grün wie gewünscht ein.Blau:Stellen Sie die Farbstufe für blau wie gewünscht ein.
	Wählt die Bildschirmfarbe aus.Warm:Stellt die Bildschirmfarbe auf eine warme Farbtemperatur ein (mehr rot Mittel:Stellt die Bildschirmfarbe auf eine mittlere Farbtemperatur ein.Kalt:Stellt die Bildschirmfarbe auf eine kalte Farbtemperatur ein (mehr blau).
Sechs Farben stellen und speichern Sie den Farbeton und die Sättigung für sechs Farben(Rot/Grün/Blau/Cyan/Magenta/Gelb) ein, um die Farbanforderungen eines Benutzers zufrieden zu machen.

Anzeige

1 Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen.
2 Wählen Sie den "Nächstes Menü" Knopf, um die mehrere Wahleneinstellungen einzutragen.
3 Drucken Sie ▶ Knopf, um Anzeige zu wählen
4 Drucken Sie ▼ Knopf, um Anzeige einzugeben.
5 Stellen Sie die Wahlen ein, indem Sie ◀ oder ▶ oder ▼ betätigen.
6 Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (↑)

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Anzeige beschreibung
Horizontal	um Bild nach Linke und Recht zu bewegen.
Vertikal	um Bild auf und ab zu bewegen.
Takt	um irgendwelche sichtbare senkrechte Stangen oder Streifen auf dem Bildschirmhintergrund zu minimieren.Die horizontale Bildschirmgröße wird sich auch verändern.
Taktrate	um den Fokus der Anzeigung einzustellen. Dieser Begrigg erlaubt Ihnen, ir-gendein horizontales Geräusch zu entfernen und die Charaktere des Bildes aufzuhellen order schärfen.

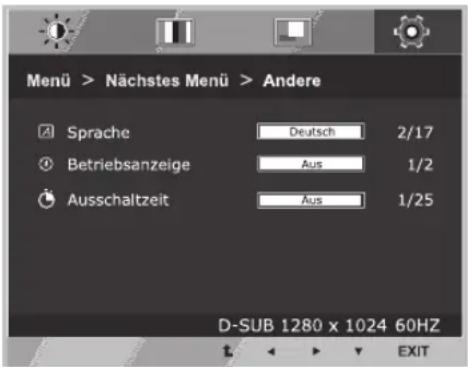

Andere

1 Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen.
2 Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen.
3 Drucken Sie ▶ Knopf, um Andere zu wählen
4 Drucken Sie ▼ Knopf, um Andere einzugeben.
5 Stellen Sie die Wahlen ein, indem Sie ◀ oder ▶ oder ▼ betätigen.
6 Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben (↑

Jede Option wird nachfolgend erklärt.

Menü > Nächstes Menü > Andere Beschreibung
Sprache	Um die Sprache zu wählen, in der die Kontrollnamen gezeigt werden
Betriebsanzeige	Mit dieser Funktion können Sie die Storm-Anzeige auf der Unterseite des Monitors nach Ein oder Aus festzulegen.Wenn Sie Aus festlegen, wird es ausgeschaltet.Wenn Sie Ein zu irgendeiner Zeit eingestellt würden, wird der Elektrizitätsanzeiger automatisch angeschaltet.
Ausschaltzeit Der Monitor wird nach der vom Benutzer ausgewählten Zeit (1~24 Stunden) in Power Off Modus gestellt.

Leser Einstellungen

1 Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen.
2 Stellen Sie die Wahlen ein, indem Sie ◀ betätigen.

Jede Option wird nachfolgend erklärt.

Lesemodus Beschreibung
Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen.
Leser 2 Es ist eine Mode, den Bildschirm fuer den Cartoon bestenseinzuellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen.
Lesemodus Aus Es ist eine Mode,die Lesemodus Aus ist.

HINWEIS

Wenn Option des Reader Mode Leser 1 oder Leser 2 ist, wird Bildmodus automatisch kundenspezifisch sein, und wird SMART ENERGY SAVING automatisch Aus.

SMART ENERGY SAVING

1 Drucken Sie e∅-Knopf auf der Unterseite des Monitors, um SMART ENERGY SAVING SOD anzuzeigen.
2 Stellen Sie die Wahlen ein, indem Sie ▶ betätigen.

Jede Option wird nachfolgend erklärt.

SMART ENERGY SAVING Beschreibung
Hoch Aktivieren SMART ENERGY	SAVING können Sie die Energie mit dieser Energie-hoch effiziente Funktion sparen.
Tief Aktivieren SMART ENERGY	SAVING können Sie die Energie mit dieser Energie-geringe effiziente Funktion sparen.
Aus Deaktiviert SMART ENERGY	SAVING.

* SMART ENERGY SAVING : Energiesparen durch Verwendung eines Luminanz-Kompensations-Algorithmus.

HINWEIS

Der Wert der Energieeinsparungsdaten kann je nach Panel und Panel-Lieferanten unterschiedlich sein. Wenn Sie die Option SMART ENERGY SAVING mit Hoch oder Niedrig auswählen, wird die Monitor-Luminanz je nach Quelle niedriger oder höher.

FEHLERBEHEBUNG

Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden.

Keine Bildanzeige
Ist das Netzkabel des Monitors angeschlossen?	Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt.
Leuchtet die Betriebsanzeige?	Drücken Sie die Taste POWER.
Ist es angeschaltet und die Power-Anzeige weiss?	Stellen Sie Helligkeit und Kontrast ein.
Flackert die Betriebsanzeige?	Wenn der Bildschirm im Stromsparmodus ist, bewegen Sie die Maus, oder drücken Sie eine beliebige Taste auf der Tastatur, um den Bildschirm zu aktivieren.Schalten Sie den PC ein.
Wird die Meldung AUSSER SPEZIFIKATION angezeigt?	Diese Meldung wird angezeigt, wenn sich das Signal des PCs (der Grafikkarte) außerhalb des horizontalen oder vertikalen Frequenzbereichs des Bildschirms befindet. Lesen Sie den Abschnitt „Technische Daten“ in diesem Handbuch, und konfigurieren Sie den Bildschirm neu.
Sehen Sie die Meldung KEIN SIGNAL auf dem Bildschirm?	Wenn der Monitor 5 Minuten auf "KEIN SIGNAL" ist, geht der Monitor zum DPM Modus.

Sehen Sie die Meldung OSD GESPERRT auf dem Bildschirm?
Sehen Sie OSD GESPERRT, wenn Sie die Taste MENU drücken?	• Sie können die aktuellen Steuerungseinstellungen sperren, sodass sie nicht versehentlich geändert werden können. Sie können die OSD-Einstellungen jederzeit entsperren, indem Sie die Taste MENU einige Sekunden lang gedrückt halten: Die Meldung OSD ENTRIEGELT wird angezeigt.

Bild wird nicht richtig angezeigt
Anzeigeposition ist nicht richtig.	Drücken Sie die Taste AUTO, um die Anzeige automatisch auf die idealen Einstellungen zu ändern.
Auf dem Bildschirmhintergrund sind vertikale Balken oder Streifen sichtbar.	Drücken Sie die Taste AUTO, um die Anzeige automatisch auf die idealen Einstellungen zu ändern.
Es erscheint horizontales Rauschen, oder die Zeichen sind unscharf.	Drücken Sie die Taste AUTO, um die Anzeige automatisch auf die idealen Einstellungen zu ändern.Prüfen Sie die Einstellungen unter Bedienfeld ▶ Display ▶ Einstellungen, und ändern Sie die Anzeige auf die empfohlene Auflösung, oder stellen Sie die Bildanzeige auf die ideale Einstellung ein. Legen Sie die Farbeinstellungen auf über 24 Bit (True Color) fest.

VORSICHT

Prüfen Sie unter Bedienfeld ▶ Display ▶ Einstellungen, ob die Frequenz oder die Auflösung geändert wurden. Wenn dies der Fall ist, ändern Sie die Auflösung der Grafikkarte auf den empfohlenen Wert.

Wenn die empfohlene Auflösung (optimale Auflösung) nicht ausgewählt wird, werden Buchstaben möglicherweise verschwommen angezeigt, und der Bildschirm erscheint dunkel, abgeschnitten oder verzerrt. Stellen Sie auf jeden Fall die empfohlene Auflösung ein.

Die Einstellungsmethode ist je nach Computer und BS (Betriebssystem) unterschiedlich, und die oben angeführte Auflösung stimmt u. U. nicht mit der Leistung der Grafikkarte überein. Wenden Sie sich in diesem Fall bitte an den PC-Hersteller oder den Hersteller der Grafikkarte.

Bild wird nicht richtig angezeigt
Die Bildschirmfarbe ist einfarbig oder nicht normal.	Prüfen Sie, ob das Signalkabel richtig angeschlossen ist, und sichern Sie es ggf. mit einem Schraubendreher.Prüfen Sie, ob die Grafikkarte richtig im Kartensteckplatz eingesteckt ist.Legen Sie die Farbeinstellungen unter Bedienfeld ▶ Einstellungen auf über 24 Bit (True Color) fest.
Die Bildschirmanzeige blinkt.	Prüfen Sie, ob der Bildschirm auf den Modus INTERLACED einge-stellt ist. Wenn dies der Fall ist, ändern Sie die Auflösung auf den empfohlenen Wert.

Sehen Sie die Meldung „Unrecognized monitor, Plug&Play (VESA DDC) monitor found“ (Nicht erkannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden)?
Haben Sie den Bildschirmtreiber installiert?	• Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mitgelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com.• Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.

TECHNISCHE DATEN

19MB35PM

Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-MatrixAntiblendbeschichtung
Sync-Eingang Horizontale Frequenz		30 kHz bis 83 kHz (automatisch)
		56 Hz bis 75 Hz (D-SUB,DVI-D)
		Eingangsformat Separat Sync. Digital
Videoeingang Signaleingang		15-poliger D-SUB-Anschluss /DVI-D-Anschluss(Digital)
		Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital
Lösung Max. D-SUB (Analog): 1280 x 1024 @ 60 HzDVI (Digital): 1280 x 1024 @ 60 Hz
			Empfohlen VESA 1280 x 1024 @ 60 Hz
Plug & Play	DDC 2B (Analog, Digital)
Stromverbrauch Eingeschaltet: ca. 17,9 W. Typ. (Betrieb Bedingungen) *Ruhemodus ≤ 0,3 W **Ausgeschaltet ≤ 0,3 W
Netzeingang AC 100-240V ~ 50/60Hz 0,8A
Lautsprecher Wattzahl 1 W + 1 W
Abmessungen(Breite x Höhe x Tiefe)	Mit Fuß 40,9 cm x 48,1 cm	cm x 21,0 cm
	Ohne Fuß	40,9 cm x 33,8 cm x 5,8 cm
Gewicht	3,8 kg
Neigungsbereich	-5 ° bis 20 °
Umgebungs-bedingungen	Temperatur im Betrieb Luftfeuchtigkeit im Betrieb	10 °C bis 35 °C10 % bis 80 %
	Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung	-20 °C bis 60 °C5 % bis 90 % ohne Kondensation
Standfußsockel	Angebracht ( ), Entfernt (O)
Stromkabel	Wandsteckdose

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

Das Stromverbrauchsniveau kann bei des Betriebszustand und der Einstellung des Monitors unterschiedlich sein.

* Der On-Modus Stromverbrauch wird mit LGE Prüfnorm gemessen (Voll Weiß-Modus, Maximale Auflösung)

** Der Monitor wechselt in wenigen Minuten (max. 5 Minuten) in den Schlafmodus.

TECHNISCHE DATEN

22MB35PM

Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-MatrixAntiblendbeschichtung
Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)
Eingangsformat Separat Sync. Digital
Videoeingang Signaleingang		15-poliger D-SUB-Anschluss /DVI-D-Anschluss(Digital)
Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital
Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 HzDVI (Digital): 1920 x 1080 @ 60 Hz
Empfohlen VESA 1920 x 1080 @ 60 Hz
Plug & Play DDC 2B (Analog, Digital)
Stromverbrauch Eingeschaltet: ca. 20 W (ENERGY STAR® Standard) *Ruhemodus ≤ 0,3 WAusgeschaltet ≤ 0,3 W
Netzeingang AC 100-240V ~ 50/60Hz 1,0A
Lautsprecher Wattzahl 1 W + 1 W
Abmessungen(Breite x Höhe x Tiefe)	Mit Fuß	50,9 cm x 35,3 cm x 22,4 cm
	Ohne Fuß	50,9 cm x 30,4 cm x 14,4 cm
Gewicht	3,9 kg
Neigungsbereich -5° bis 20°
Umgebungsbedingungen	Temperatur im Betrieb Luftfeuchtigkeit im Betrieb	10 °C bis 35 °C10 % bis 80 %
	Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung	-20 °C bis 60 °C5 % bis 90 % ohne Kondensation
Standfußsockel	Angebracht ( ), Entfernt (O)
Stromkabel	Wandsteckdose

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

*Das Stromverbrauchsniveau kann bei des Betriebszustand und der Einstellung des Monitors unterschiedlich sein.

*Der Stromverbrauch des On-Modus ist mit ENERGY STAR®-Test-Standard gemessen.

*ENERGY STAR® ist eine in den US registierte Marke von dem United States Environmental Protection Agency.

TECHNISCHE DATEN

23MB35PM

Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-MatrixAntiblendbeschichtung
Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)
Videoeingang Signaleingang		15-poliger D-SUB-Anschluss /DVI-D-Anschluss(Digital)
Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 HzDVI (Digital): 1920 x 1080 @ 60 Hz
Plug & Play DDC 2B (Analog, Digital)
Stromverbrauch Eingeschaltet: ca. 16,0 W. Typ. (ENERGY STAR® Standard)*ca. 21,4 W. Typ. (Betrieb Bedingungen)**Ruhemodus ≤ 0,3 WAusgeschaltet ≤ 0,3 W
Netzeingang	AC 100-240V ~ 50/60Hz 1,0A
Lautsprecher Wattzahl 1 W + 1 W
Abmessungen(Breite x Höhe x Tiefe)	Mit Fuß	54,8 cm x 36,7 cm x 24,6 cm
	Ohne Fuß	54,8 cm x 33,5 cm x 16,6 cm
Gewicht	4,5 kg
Neigungsbereich -5° bis 20°
Umgebungs-bedingungen	Temperatur im Betrieb Luftfeuchtigkeit im Betrieb	10 °C bis 35 °C10 % bis 80 %
	Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung	-20 °C bis 60 °C5 % bis 90 % ohne Kondensation
Standfußsockel	Angebracht ( ), Entfernt (O)
Stromkabel	Wandsteckdose

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

*Das Stromverbrauchsniveau kann bei des Betriebszustand und der Einstellung des Monitors unterschiedlich sein.

*Der Stromverbrauch des On-Modus ist mit ENERGY STAR®-Test-Standard gemessen.

**Der On-Modus Stromverbrauch wird mit LGE Prüfnorm gemessen (Voll Weiß-Modus, Maximale Auflösung)

TECHNISCHE DATEN

24MB35PM

Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-MatrixAntiblendbeschichtung
Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch)
Videoeingang Signaleingang		15-poliger D-SUB-Anschluss /DVI-D-Anschluss(Digital)
Lösung Max. D-SUB (Analog): 1920 x 1080 @ 60 HzDVI (Digital): 1920 x 1080 @ 60 Hz
Plug & Play DDC 2B (Analog, Digital)
Stromverbrauch Eingeschaltet: ca. 17,1 W. Typ. (ENERGY STAR® Standard) *ca. 24,3 W. Typ. (Betrieb Bedingungen)**Ruhemodus ≤ 0,3 WAusgeschaltet ≤ 0,3 W
Netzeingang AC 100-240V ~ 50/60Hz 1,2A
Lautsprecher Wattzahl 1 W + 1 W
Abmessungen(Breite x Höhe x Tiefe)	Mit Fuß	56,9 cm x 43,2 cm x 27,1 cm
	Ohne Fuß	56,9 cm x 34,2 cm x 6,3 cm
Gewicht	5,1 kg
Neigungsbereich -5° bis 20°
Umgebungs-bedingungen	Temperatur im Betrieb Luftfeuchtigkeit im Betrieb	10 °C bis 35 °C10 % bis 80 %
	Temperatur bei Lagerung Luftfeuchtigkeit bei Lagerung	-20 °C bis 60 °C5 % bis 90 % ohne Kondensation
Standfußsockel	Angebracht ( ), Entfernt (O)
Stromkabel	Wandsteckdose

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

*Das Stromverbrauchsniveau kann bei des Betriebszustand und der Einstellung des Monitors unterschiedlich sein.

*Der Stromverbrauch des On-Modus ist mit ENERGY STAR®-Test-Standard gemessen.

**Der On-Modus Stromverbrauch wird mit LGE Prüfnorm gemessen (Voll Weiß-Modus, Maximale Auflösung)

Voreingestellte Modi (Auflösung)

19MB35PM

Anzeigemodi (Auflösung)	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Polarität (H/V)
720 x 400 31,468 70 -/+
640 x 480 31,469 60 -/-
640 x 480 37,500 75 -/-
800 x 600 37,879 60 +/+
800 x 600 46,875 75 +/+
1024 x 768 48,363 60 -/-
1024 x 768 60,023 75 -/-
1152 x 864 67,500 75 +/+
1280 x 1024 63,981 60 +/+
1280 x 1024 79,976 75 +/+ Empfohlener Modus

Modus LED-Farbe
Eingeschaltet Weiss
Ruhemodus Blink weiss
Ausgeschaltet Off (Aus)

RICHTIGE KÖRPERHALTUNG

Richtige Körperhaltung bei Verwendung des Monitors

LG

Life's Good

Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.

Bewahren Sie die CD mit dem Benutzerhandbuch für die zukünftige Verwendung gut zugänglich auf.

Das Modell und die Seriennummer des SETs befinden sich auf der Rückseite und auf einer Seite des SETs. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruches.

MODELL

SERIENNUMMER
