BEDIENUNGSANLEITUNG Classic 7000 GARDENA

Tauchpumpe / Schmutzwasserpumpe

Willkommen im Garten GARDENA...

Dies ist die deutsche Originalbetriebsanleitung. Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Betriebsanleitung mit der Pumpe, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, diese Pumpe nicht benutzen.

→Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf.

Inhaltsverzeichnis

1. Einsatzgebiet Ihrer GARDENA Pumpe 2
2. Sicherheitshinweise .... 3
3. Inbetriebnahme 4
4. Bedienung .... 5
5. Außerbetriebnahme 6
6. Wartung ..... 7
7. Beheben von Störungen 7
8. Technische Daten .... 8
9. Service / Garantie .... 9

1. Einsatzgebiet Ihrer GARDENA Pumpe

Ordnungsgemäßer Gebrauch

Die GARDENA Pumpen sind für die private Benutzung im Haus- und Hobbygarten bestimmt. Sie sind vorwiegend zum Entwässern bei Überschwemmungen, aber auch zum Um- und Auspumpen von Behältern, zur Wasserentnahme aus Brunnen und Schächten, zum Entwässern von Booten und Yachten sowie zur zeitlich begrenzten Wasserbelüftung und -umwälzung bestimmt.

Fördermedien

Zu den Fördermedien der GARDENA Pumpen gehören sauberes und verschmutztes Wasser (max. Korndurchmesser – Tauchpumpe 7000 = 5 mm / Schmutzwasserpumpe 7500 = 25 mm), Schwimmbad-wasser (vorausgesetzt ist die bestimmungsgemäße Dosierung von Additiven) und Waschlauge.

Die Pumpen sind voll überflutbar (wasserdicht gekapselt) und können bis zu 8 m in das Fördermedium eingetaucht werden.

Zu beachten

Die GARDENA Pumpen sind nicht für den Langzeitbetrieb (z.B. Dauerumwälzbetrieb) im Teich geeignet. Die Lebensdauer der Pumpen wird bei dieser Betriebsart entsprechend verkürzt. Nicht gefördert werden dürfen ätzende, leicht brennbare oder explosive Stoffe (z. B. Benzin, Petroleum, Nitroverdünnung), Fette, Öle, Salzwasser und Abwasser aus Klosett- und Urinalanlagen.

Die Temperatur der Förderflüssigkeit darf 35 °C nicht überschreiten.

2. Sicherheitshinweise

Elektrische Sicherheit

Nach DIN VDE 0100 dürfen Tauch- und Schmutzwasserpumpen in Schwimmbecken, Gartenteichen und Springbrunnen nur über einen Fehlerstromschutzschalter mit einem Nennfehlerstrom ≤ 30 mA betrieben werden.

Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir grundsätzlich, die Tauchpumpe über einen Fehlerstromschutzschalter (FI-Schalter) zu betreiben (DIN VDE 0100-702 und 0100-738).

→Bitte wenden Sie sich an Ihren Elektromeisterbetrieb.

Netzanschlussleitungen dürfen nach DIN VDE 0620 keinen geringeren Querschnitt haben als Gummischlauchleitungen mit Kurzzeichen H05 RNF.

Die Leitungslänge muss 10 m betragen.

Angaben auf dem Typschild müssen mit den Daten des Stromnetzes übereinstimmen.

→Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssicheren Bereich angebracht sind.

→Netzstecker vor Nässe schützen.

Stecker und Anschlusskabel vor Hitze, Öl und scharfen Kanten schützen.

GEFAHR ! Stromschlag!

Durch einen abgeschnittenen Netzstecker kann über das Netzkabel Feuchtigkeit in den elektrischen Bereich eindringen und einen Kurzschluss verursachen.

→Netzstecker auf keinen Fall abschneiden (z.B. zur Wanddurchführung).

→Ziehen Sie den Stecker nicht am Kabel, sondern am Steckergehäuse aus der Steckdose.

Das Anschlusskabel oder der Schwimmer- schalter dürfen nicht zum Befestigen oder Transportieren der Pumpe verwendet werden. Zum Eintauchen bzw. Hochziehen und Sichern der Pumpe sollte ein Seil am Trage- griff befestigt werden.

Verlängerungsleitungen müssen der DIN VDE 0620 entsprechen.

In Österreich

In Österreich müssen Pumpen zum Gebrauch in Schwimmbecken und Gartenteichen, die mit einer festen Anschlussleitung ausgestattet sind, nach ÖVE B/EN 60555 Teil 1 bis 3, über einen ÖVE-geprüften Trenn-Transformer gespeist werden, wobei die Nennspannung sekundär 230 V nicht überschreiten darf.

In der Schweiz

In der Schweiz müssen ortsveränderliche Geräte, welche im Freien verwendet werden, über Fehlerstromschutzschalter angeschlossen werden.

Sichtprüfung

→Vor der Benutzung die Pumpe (insbesondere Netzkabel und Stecker) stets einer Sichtprüfung unterziehen.

→Beachten Sie den Mindestwasserstand und die max. Förderhöhe (siehe 8. Technische Daten).

GEFAHR ! Stromschlag!

Eine beschädigte Pumpe darf nicht benutzt werden.

→Pumpe im Schadensfall unbedingt vom GARDENA Service prüfen lassen.

Manueller Betrieb

Im Manuellen Betrieb ist nach Ausbleiben der Förderflüssigkeit die Pumpe umgehend abzuschalten.

→Pumpe im Manuellen Betrieb ständig beobachten.

Benutzungshinweise

Trockenlauf führt zu erhöhtem Verschleiß und ist zu vermeiden. Im Manuellen Betrieb ist deshalb nach Ausbleiben der Förderflüssigkeit die Pumpe umgehend abzuschalten.

Pumpe nicht länger als 10 Minuten gegen die geschlossene Druckseite laufen lassen.

Sand und andere schmirgelnde Stoffe führen zu schnellerem Verschleiß und Leistungsmin- derung der Pumpe.

Die Pumpe muss so aufgestellt werden, dass die Einlauföffnungen am Saugfuß nicht durch Verunreinigungen ganz oder teilweise blockiert werden.

Im Teich sollte die Pumpe z. B. auf einen Ziegelstein gestellt werden.

Hinweise für die Tauchpumpe 7000

Im Lieferzustand sind die Drehfüße auf Flachabsaugung (1 mm) eingestellt.

→Für normalen Betrieb die Drehfüße um 180° auf 5 mm drehen. Die Pumpe wird um 5 mm angehoben.
→Vor Inbetriebnahme die Druckleitung frei machen.

Thermo-Schutzschalter

Bei Überlastung wird die Pumpe durch den eingebauten thermischen Motorschutz ausgeschaltet. Der Motor läuft nach genügender Abkühlung selbst wieder an (siehe 7. Beheben von Störungen).

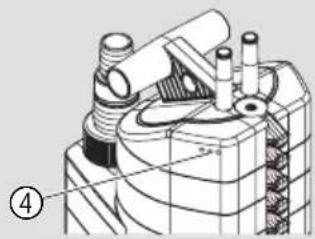

Automatische Entlüftungsvorrichtung

Die Entlüftungsvorrichtung beseitigt ein eventuell vorhandenes Luftpolster in der Pumpe.

Wenn die Pumpe nur halb eingetaucht ist, kann Wasser durch die Entlüftungsbohrungen ④ austreten.

Dies ist kein Defekt der Pumpe, sondern dient der automatischen Entlüftung.

3. Inbetriebnahme

Schlauch-Durchmesser 16 mm ( 13 mm (12") 58" ) 25 mm (1 ") 38 mm (1 12" ) 19 mm ( 34" )

a b ⑦

Schlauchverbindung des Universal-Anschlusses ⑦

Schlauch-Anschluss Obersten Nippel Keinen Nippel Oberste beide Nippel bei ① abtrennen. abtrennen. bei ② abtrennen.

Für 13 m bis 19 mm werden folgende Anschluss-Sätze benötigt:

13 mm (½"): GARDENA Pumpenanschluss-Satz Art.-Nr. 1750
16 mm (5/8"): GARDENA Hahnstück Art.-Nr. (2)902 und GARDENA Schlauchstück Art.-Nr. (2)916
19 mm (3/4"): GARDENA Pumpenanschluss-Satz Art.-Nr. 1752

Eine optimale Ausschöpfung der Förderleistung wird bei Verwendung eines 38 mm (1 ½")-Schlauches erreicht.

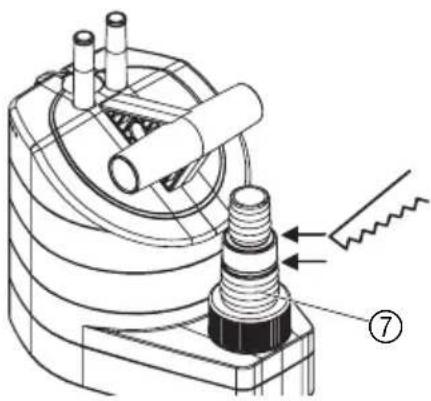

Schlauch anschließen:

Der Universal-Anschluss ⑦ ermöglicht den Anschluss von allen Schläuchen aus vorstehender Tabelle.

1. Nicht benötigter Nippel des Universal-Anschlusses ⑦ entsprechend der Schlauchverbindung abtrennen.
2. Universal-Anschluss ⑦ auf die Pumpe schrauben.
3. Schlauch mit dem Universal-Anschluss ⑦ verbinden.

38 mm (1 ½")- und 25 mm (1")-Schläuche empfehlen wir, zusätzlich mit einer GARDENA Schlauchschelle Art.-Nr. 7192 (für 25 mm) und Art.-Nr. 7193 (für 38 mm) zu befestigen.

Nur für für die Tauchpumpe 7000:

Zum Flachabsaugen empfehlen wir 13 mm ( 12 "- oder 16 mm ( 58 "-)-Schläuche.

Nur für 13 mm ( 12 ”)-Schlauch:

Damit nach dem Pumpen der Inhalt des Druckschlauchs nicht wieder durch die Pumpe ausläuft, kann der Universal-Anschluss ⑦ mit einem GARDENA Regulierventil Art.-Nr. 977 ausgestattet werden, das Sie über Ihren GARDENA Händler beziehen können.

4. Bedienung

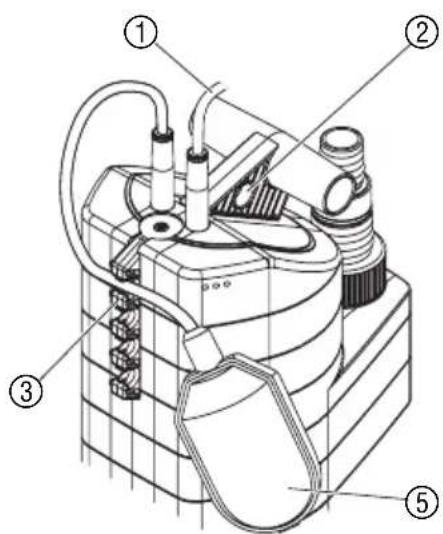

Automatikbetrieb:

Wenn der Wasserstand die Einschalthöhe überschritten hat, schaltet der Schwimmerschalter ⑤ die Pumpe automatisch ein und das Wasser wird abgepumpt.

Sobald der Wasserstand die Ausschalthöhe unterschritten hat, schaltet der Schwimmerschalter ⑤ die Pumpe automatisch aus.

1. Pumpe standsicher im Wasser aufstellen

- oder -

die Pumpe mit einem durch die Bohrung am Tragegriff ② befestigten Seil in einen Brunnen oder Schacht eintauchen.

Der Schwimmerschalter ⑤ muss sich im Automatikbetrieb frei bewegen können.

1. Netzstecker des Anschlusskabels ① in eine Netzsteckdose stecken.

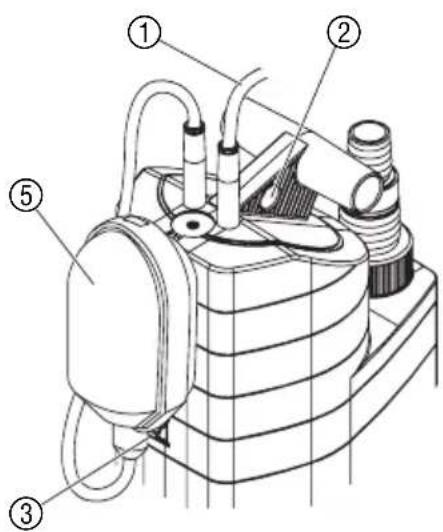

Einstellen der Ein- und Ausschalthöhe:

Die maximale Einschalthöhe und minimale Ausschalthöhe (siehe 8. Technische Daten) können angepasst werden.

→Kabel des Schwimmerschalters ⑤ in eine Öffnung der Schwimmerschalter-Arretierung ③ drücken.

Kabellänge nicht zu lang oder zu kurz wählen, damit das Ein- und Ausschalten des Schwimmerschalters gewährleistet ist.

• Je höher die Öffnung der Schwimmerschalter-Arretierung ③ gewählt wird, desto höher wird die Ein- und Ausschalthöhe.
• Je kürzer das Kabel zwischen dem Schwimmerschalter ⑤ und der Schwimmerschalter-Arretierung ③ ist, desto niedriger wird die Einschalthöhe und desto höher wird die Ausschalthöhe.

Die minimale Kabellänge zwischen Schwimmerschalter ⑤ und Schwimmerschalter-Arretierung ③ darf 10 cm nicht unterschreiten.

Manueller Betrieb:

Die Pumpe bleibt ständig in Betrieb, da der Schwimmerschalter überbrückt wird.

1. Schwimmerschalter ⑤ auf die Schwimmerschalter-Arretierung ③ (mit dem Kabel nach unten) stecken.

2. Pumpe standsicher im Wasser aufstellen

- oder -

die Pumpe mit einem durch die Bohrung am Tragegriff ② befestigten Seil in einen Brunnen oder Schacht eintauchen.

1. Netzstecker des Anschlusskabels ① in eine Netzsteckdose stecken.

Die Restwasserhöhe wird nur im Manuellen Betrieb erreicht, da der Schwimmerschalter im Automatikbetrieb die Pumpe schon vorzeitig abschaltet.

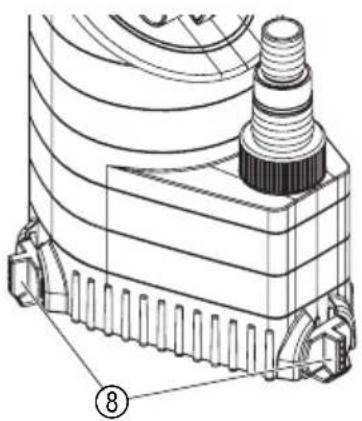

Nur für die Tauchpumpe 7000: Flachabsaugen / Normaler Betrieb

Flachabsaugen: Normaler Betrieb:

→Die 3 Drehfüße ⑧ um 180° auf 1 mm drehen.

→Die 3 Drehfüße ⑧ um 180° auf 5 mm drehen.

Die Restwasserhöhe von ca. 1 mm wird nur beim Flachabsaugen im Manuellen Betrieb erreicht.

5. Außerbetriebnahme

Lagerung:

→Bei Frostgefahr die Pumpe an einem frostsicheren Ort lagern.

Entsorgung: (nach RL2002/96/EG)

Gerät darf nicht dem normalen Hausmüll beigefügt werden, sondern muss fachgerecht entsorgt werden.

→Wichtig für Deutschland: Gerät über Ihre kommunale Entsorgungsstelle entsorgen.

6. Wartung

Pumpe durchspülen:

Die GARDENA Pumpen arbeiten weitgehend wartungsfrei. Nach der Förderung von chlorhaltigem Schwimmbadwasser oder anderen Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgespült werden.

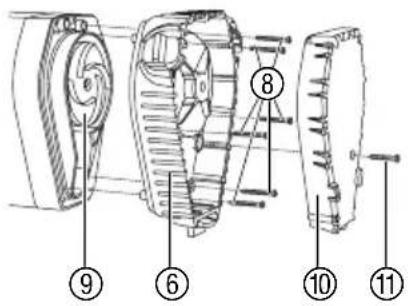

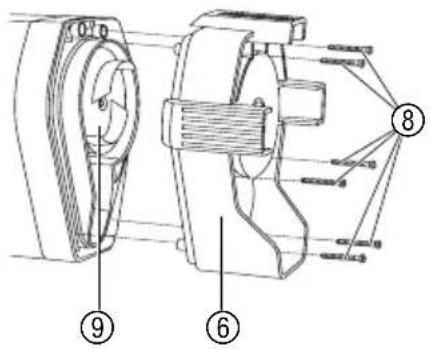

Saugfuß und Laufrad reinigen:

GEFAHR ! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom.

→Vor dem Reinigen des Saugfußes und des Laufrades die Pumpe vom Netz trennen.

1. Nur für Tauchpumpe 7000: Kreuzschlitz-Schraube ⑪ ausdrehen und den Saugfußdeckel ⑩ vom Saugfuß ⑥ abziehen.
2. Die 6 Kreuzschlitz-Schrauben ⑧ (Schmutzwasserpumpe 7500: 4 Kreuzschlitz-Schrauben) ausdrehen und den Saugfuß ⑥ von der Pumpe abziehen.
3. Saugfuß ⑥ und das Laufrad⑨ reinigen.
4. Saugfuß ⑥ wieder aufsetzen und die Kreuzschlitz-Schrauben ⑧ eindrehen.
5. Nur für Tauchpumpe 7000: Saugfußdeckel ⑩ in den Saugfuß ⑥ einsetzen und Kreuzschlitz-Schraube ⑪ eindrehen.

TIPP für Tauchpumpe 7000:

Oft genügt es, nur den Saugfußdeckel ⑩ abzuziehen und den Saugfußdeckel ⑩ und Saugfuß ⑥ zu reinigen.

Ein beschädigtes Laufrad ⑨ darf aus Sicherheitsgründen nur vom GARDENA Service ausgetauscht werden.

7. Beheben von Störungen

Störung	Mögliche	Ursache
Pumpe läuft, aber fördert nicht	Luft kann nicht entweichen, da Druckleitung geschlossen.	→ Druckleitung öffnen (z. B. geknickter Saugschlauch).
	Luftpolster im Saugfuß.	→ Max. 60 Sekunden warten, bis sich die Pumpe über das Entlüftungsventil selbsttätig entlüftet hat. Ggf. aus-/einschalten.
	Laufrad verstopft.	→Netzstecker ziehen und Laufrad reinigen (siehe 6. Wartung).
	Wasserspiegel bei Inbetriebnahme unter Mindestwasserstand.	→Pumpe tiefer eintauchen.

Ab

Störung	Mögliche	Ursache
Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen abgeschaltet. 6. Wartung).	Thermo-Schutzschalter hat Pumpe wegen Überhitzung	→ Netzstecker ziehen und Laufrad reinigen (siehe

	Max. Medientemperatur (35 °C) beachten.
	Stromversorgung unterbrochen. →Sicherungen und elektrische Steckverbindungen prüfen.
	Schmutzpartikel sind im Saugfuß eingeklemmt.	→Netzstecker ziehen und Saugfuß reinigen (siehe 6. Wartung).
Pumpe läuft, aber Förderleistung geht plötzlich zurück	Saugfuß verstopft.	→ Netzstecker ziehen und Saugfuß reinigen (siehe 6. Wartung).
Nur für Tauchpumpe 7000: Pumpe erreicht beim Flachabsaugen nicht die Restwasserhöhe von 1 mm	Der Saugfußdeckel im Saugfuß fehlt.	→ Netzstecker ziehen und Saugfußdeckel einsetzen (siehe 6. Wartung).

Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden.

1. Technische Daten

	Tauchpumpe	Schmutzwasserpumpe
Typ	7000 (Art. 1780)	7500 (Art. 1795)
Nennleistung	250 W	340 W
Max. Fördermenge	7.000 l/h	7.500 l/h
Max. Druck	0,6 bar	0,6 bar
Max. Förderhöhe	6 m	6 m
Max. Eintauchtiefe	8 m	8 m
Restwasserhöhe	1 mm	30 mm
Schmutzwasser mit max. Korngröße	5 mm	25 mm
Anschlusskabel	10 m H05 RNF	10 m H05 RNF
Pumpenanschluss	Universal (G 1 1⁄4" M) / Universal-Nippel
Mindestwasserstand bei Inbetriebnahme	35 mm	55 mm
Gewicht (ohne Kabel) ca.	4,3 kg	4,3 kg
Max. Medientemperatur	35	°C 35
Netzspannung / Netzfrequenz	230 V / 50 Hz	230 V / 50 Hz
Min./max. Einschalthöhe	180 mm / 680 mm	200 mm / 690 mm
Min./max. Ausschalthöhe	70 mm / 140 mm	65 mm / 150 mm
Typ	7000 (Art. 1785)	7500 (Art. 1795)
Schall-Leistungspegel L_WA^1)	48 dB(A)	55 dB(A)

1) Messverfahren nach EN 60335-1

Ein- und Ausschalthöhe
Die Ein- und Ausschalthöhe unterliegt Toleranzen.
Nur für die Tauchpumpe 7000: Die Restwasserhöhe (flachsaugend bis ca. 1 mm) wird nur im Manuellen Betrieb mit auf 1 mm gedrehten Drehfüßen ⑧ erreicht (siehe 4. Bedienung).
9. Service / Garantie

Wir bieten Ihnen umfangreiche Serviceleistungen

Qualifizierte, schnelle und kostengünstige Reparatur durch unserenZentralen Reparatur-Service– Bearbeitungsdauer in unserem Hause max. 5 ArbeitstageEinfache und kostengünstige Rücksendung an GARDENA durchAbhol-Service(nur innerhalb von Deutschland)– Abholung innerhalb von 2 TagenKompetente Beratung bei Störungen / Reklamationen durch unserenTechnischen ServiceSchnelle und kostengünstige Ersatzteilversorgung durch unserenZentralen Ersatzteil-Service– Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

Service-Anschrift
GARDENA Manufacturing GmbH Service Hans-Lorenser-Str. 40 D-89079 Ulm

Ihre direkte Verbindung zum Service	Telefon		Fax	@ E-Mail
D in Deutschland (07 31) 4 90 + Durchwahl www.gardena.de/service/
Technische Störungen / Reklamationen	290	389	service	@gardena.com
Reparaturen und Antworten auf Kostenvoranschläge	300	249	service	@gardena.com
Ersatzteilbestellungen / Allgem. Produktberatung	123	249	service	@gardena.com
Abhol-Service (018 03) 30 8100 oder (018 03) 00 16 89
Ihre direkte Verbindung zum Service	Unsere Kunden in Österreich und in der Schweiz wenden sich bitte an ihre Servicestelle (Anschrift siehe Umschlagseite)

A	in Österreich (0 22 62) 7 45 45-36 /-30

kundendienst

@gardena.at

CH	in der Schweiz

0848 800 464

[e-mail]

GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Gerätes oder durch die kostenlose Reparatur des eingesandten Gerätes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Gerät wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Gerät zu reparieren. Das Verschleißteil Laufrad ist von der Garantie ausgeschlossen.

Diese Hersteller-Garantie berührt die gegenüber dem Händler / Verkäufer bestehenden Gewährleistungsansprüche nicht.

Im Garantiefall schicken Sie bitte das defekte Gerät zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung per Abhol-Service (nur in Deutschland) oder frankiert an die auf der Rückseite angegebene Serviceadresse.

Unfreie Paketeinsendungen werden im Postverteilzentrum ausgefiltert und erreichen uns nicht.

Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.

Kennlinie

Tauchpumpe
