CM6T - Lautsprecher APART - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Lautsprecher
Modell	CM6T
Marke	APart
Bestückung	2-Wege: 6,5" Tieftöner, 1" Hochtöner
Impedanz	8 Ohm
Belastbarkeit (RMS)	100 W
Belastbarkeit (Peak)	150 W
Frequenzgang	60 Hz - 20 kHz
Empfindlichkeit	90 dB (1 W/1 m)
Abmessungen (B × H × T)	215 × 315 × 230 mm
Gewicht	5,2 kg
Gehäusematerial	MDF (mitteldichte Faserplatte)
Farbe	Schwarz
Montageart	Wandmontage (Halterung inklusive)
Anschluss	Schraubklemmen (vergoldet)
Schutzbeschaltung	Überlastschutz (PTC-Sicherung)
Lieferumfang	Lautsprecher, Wandhalterung, Montageschrauben, Bedienungsanleitung

Häufig gestellte Fragen - CM6T APART

Wie schließe ich den APart CM6T Lautsprecher an einen Verstärker an?

Verwenden Sie ein Lautsprecherkabel mit geeignetem Querschnitt (mind. 1,5 mm²). Entfernen Sie die Isolierung an den Enden und stecken Sie die Drähte in die Schraubklemmen. Achten Sie auf die Polarität (Plus an Plus, Minus an Minus).

Kann der CM6T auch im Freien verwendet werden?

Der Lautsprecher ist für den Innenbereich konzipiert. Bei Verwendung im Außenbereich muss er vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.

Welche Leistung sollte der Verstärker haben?

Empfohlen wird ein Verstärker mit einer Ausgangsleistung von 50 bis 150 Watt pro Kanal bei 8 Ohm.

Wie reinige ich den Lautsprecher?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Was bedeuten die Abkürzungen RMS und Peak?

RMS steht für die Dauerbelastbarkeit. Peak für die kurzzeitige maximale Belastbarkeit. Der Lautsprecher kann kurzzeitig höhere Leistungen verarbeiten.

Kann ich den CM6T als Center-Lautsprecher verwenden?

Ja, der CM6T eignet sich aufgrund seiner kompakten Bauweise und des breiten Abstrahlwinkels gut als Center-Lautsprecher in einer Heimkinoanlage.

Ist der Lautsprecher magnetisch abgeschirmt?

Ja, der CM6T ist magnetisch abgeschirmt und kann daher in der Nähe von Röhrenmonitoren oder Bildschirmen platziert werden.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 8 Ohm. Schließen Sie den Lautsprecher an einen Verstärker an, der für 8 Ohm ausgelegt ist.

Wie montiere ich den Lautsprecher an der Wand?

Befestigen Sie die mitgelieferte Wandhalterung mit Schrauben an der Wand. Hängen Sie dann den Lautsprecher in die Halterung ein und sichern Sie ihn mit den Rändelschrauben.

Was tun, wenn der Lautsprecher kein Geräusch von sich gibt?

Überprüfen Sie die Verkabelung, die Einstellungen am Verstärker und ob der Verstärker eingeschaltet ist. Testen Sie den Lautsprecher an einem anderen Ausgang, um einen Defekt auszuschließen.

BEDIENUNGSANLEITUNG CM6T APART

CM6T

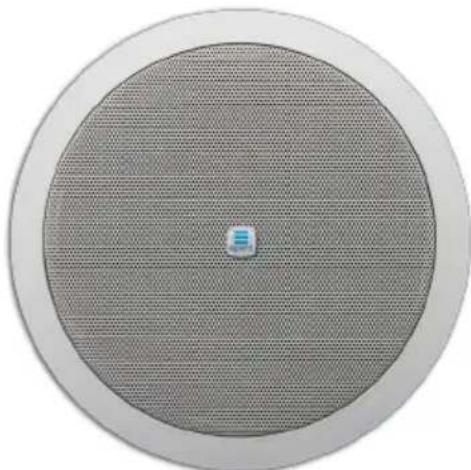

Circular metallic grille with a small blue square logo at the center (no text or symbols)

The Apart CM6T is a 2-way 100V/70V/16 ohm built-in ceiling loudspeaker. The loudspeaker has a 6½" woofer, a 1" coaxial tweeter and a high quality 100/70 volt speaker line transformer with multiple power taps. It's the perfect choice for the distribution of microphone calls and background music. The mounting frame is made of high quality ABS. The grille is made of aluminium.

Safety precaution

• Keep this manual for future reference.
• When cutting the mounting hole for the speaker, make sure there is sufficient clearance behind the panel (no obstructions like A/C channels, power lines etc).
• Take care of your speaker wires, they should be free of damage. Damaged speaker wires might result in poor sound quality and can damage amplifiers.
• Only use accessories specified by the manufacturer
• Make sure the mounting panel can support the speakers weight.
• Use sufficient amount of speakers to avoid dead spots.
• No mains power shall be connected to the loudspeakers, doing so will damage the speaker.
• This apparatus should only be serviced by qualified personnel. If not warranty might be void.
• Use cable of the right gauge, certainly for long runs.
• Use cables with clear color indication and maintain polarity throughout the whole system.
• Avoid loud feedback from microphones, this can damage your speaker.
• Please check the units condition after unpacking. If the outside of the carton box has been damaged, inform your shipper immediately.

Warranty info

Warranty claims and claims for hidden defects can be considered only if the defects appear within the warranty period of 24 months and are notified within 8 days following their appearance per registered letter. The warranty is not valid in case of an incident, wear, for moving parts, power surges, inadequate packing or shipping, improper use or storage and the disregard of recommendations of Audioprof. The warranty only concerns the spare parts and not the involved labor, transportation or any other costs. The product must be returned in the original packaging with the proof of purchase by an Audioprof authorized reseller.

The general terms and conditions can be found here:

http://www.apart-audio.com/conditions/General_Terms_and_Conditions_Audioprof.pdf

Mounting the loudspeaker

1

Simple geometric diagram with a white oval inside a gray trapezoid and a black rod extending from its center (no text or symbols)

2

Simple line drawing of a saw with a circular outline (no text or symbols)

The loudspeaker is easy to install, due to its simple mounting system.

(1) Use the cutout template to mark the mounting hole.
(2) When making the hole in your mounting panel, double check if there are no cables or any other obstructions behind the mounting panel. Cutting the mounting panel without this check might result in damaged infrastructure or power lines. Please make sure that the mounting structure is capable of safely supporting the speaker's weight.
(3) Remove the speaker grille: turn the mounting clamps (dog-ears) outwards and push them in the direction of the grille until it pops out. Remove the grille.
(4) Turn the dog-ears inwards again and tighten the dog-ear screws slightly to make them stay in the inward position.
(5) Connect the speaker wires and (6) insert the speaker in the precut speaker opening.
(7) Fasten the dog-ear screws carefully until the speaker sits safely in place. Do not overtighten the dog-ear screws!
(8) Carefully push the grille back in place.

NOTE: for use in low impedance systems, always disconnect the 100/70 volt transformer and connect the low impedance speaker wires directly at the speaker.

3

Mechanical assembly diagram showing a conical component with directional arrows indicating motion (no text or symbols)

4

3D mechanical assembly diagram showing a screwdriver inserted into a component with blue and black parts (no text or symbols)

5

6

Illustration of a speaker with an attached microphone and speaker grille, showing a blue component and an upward arrow (no text or symbols)

7

Top-down view of a speaker grille with a handle, no text or symbols visible

8

Simple 3D-rendered oval object with a black arrow pointing upward (no text or symbols)

outside diameter 205 mm
depth 75 mm
cutout 186 mm
loudspeaker system 2-way
woofer size 6.5 inch
woofer cone material polypropylene
tweeter size 1 inch
mounting system	3 screws
100/70V* power taps	6 - 3 - 1.5 - 0.75* watts
impedance 16 ohms

low impedance dynamic power	60 watts
SPL 1W/1m	87 dB
max SPL 1m	105 dB
frequency response	60 - 20 kHz
main construction material	ABS plastic
grille main material	aluminium
IP rating	54
applicable low impedance	yes
applicable in 100V / 70V	yes
dispersion angle 1000 Hz	180°
