BEDIENUNGSANLEITUNG 16131 Fantec

1.1 Vorwort....3
1.2 Verpackungsinhalt....4
1.3 Warnungen....5
1.4 Anschluss....7
1.5 Betrieb Ein/Aus 13
1.6 Menüsprache 14
1.7 HDD-Formatierung.... 14

2. Informationen zum Player.... 16

2.1 Fernbedienung.... 16

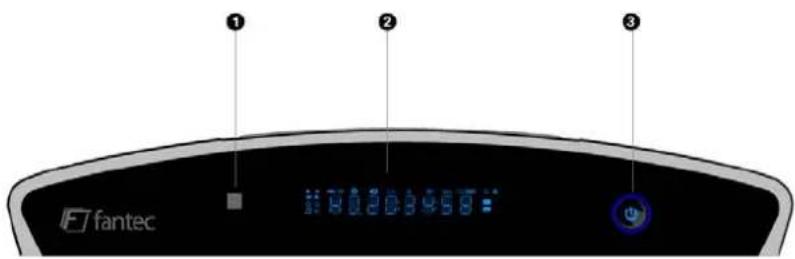

2.2 Frontplatte 19

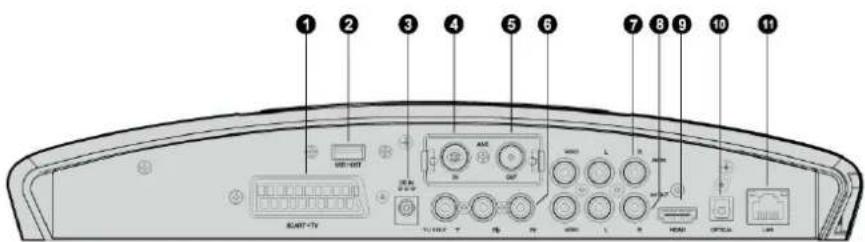

2.3 Rückseite 19
2.4 Seitenansicht 19

3. Setupmenü 20

3.1 TV-Einstellungen....20
3.2 Audioeinstellungen.... 22

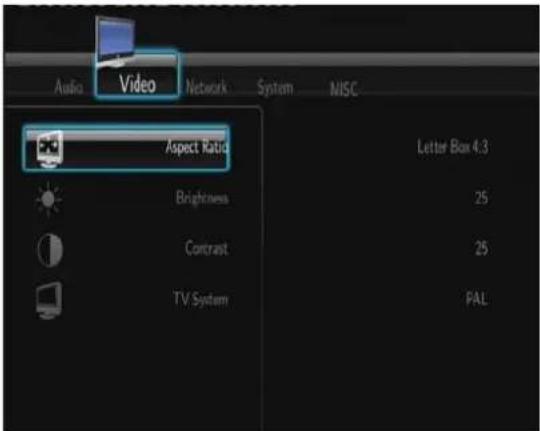

3.3 Videoeinstellungen ändern 23
3.4 Aufnahmeeinstellungen.... 24

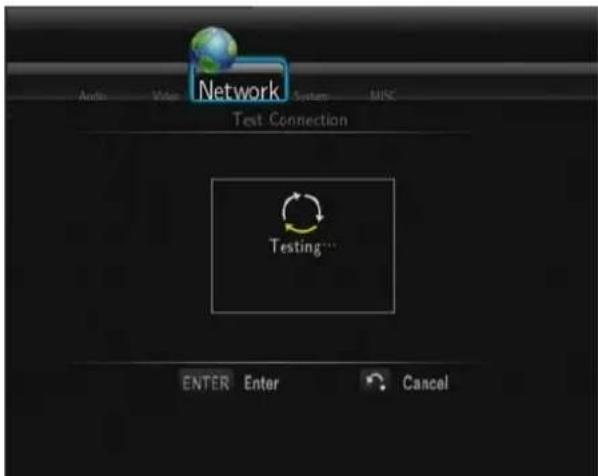

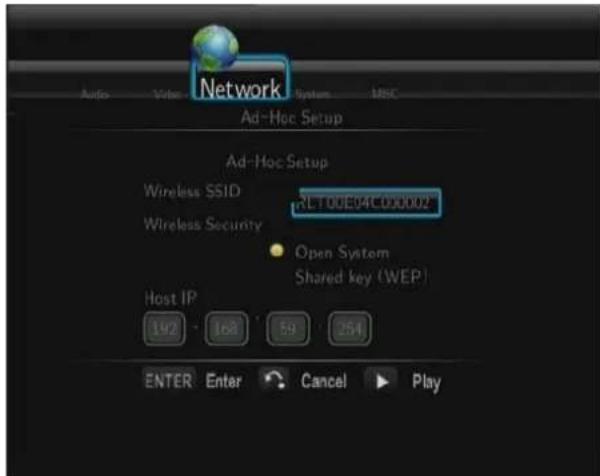

3.5 Netzwerkeinstellungen.... 25

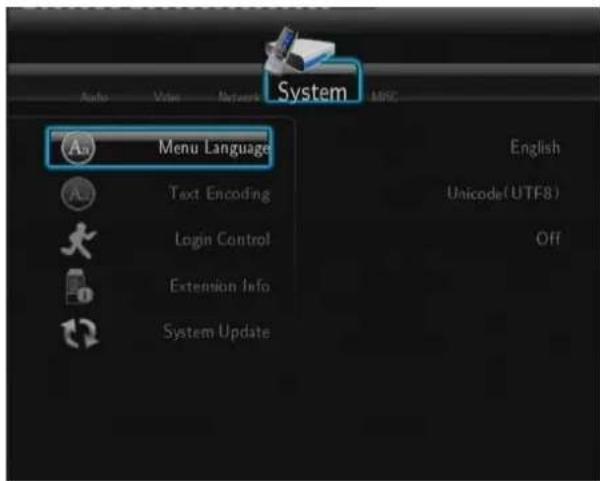

3.6 Systemeinstellungen.... 29
3.7 Sonstiges 31

4. DTV-Menü 33

5. AV IN-Menü 36

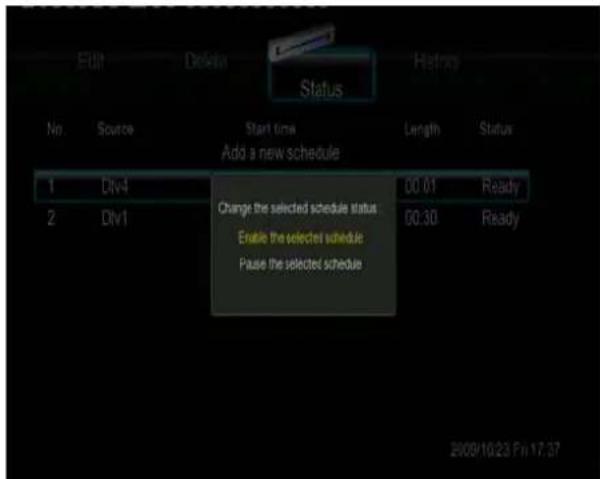

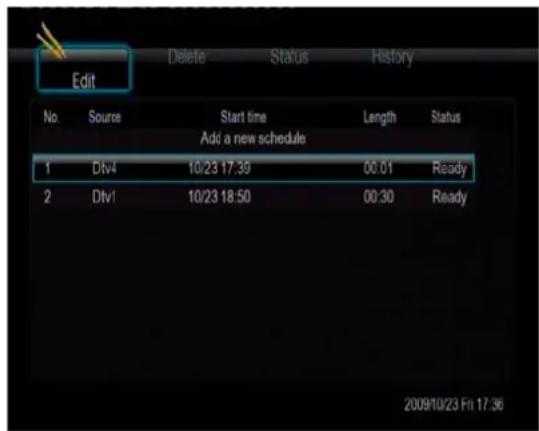

6. Menü der Timer-Aufnahme 37

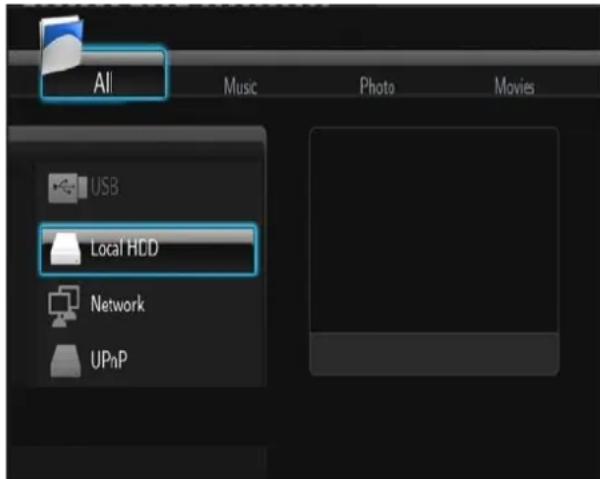

7. Browser-Menü....40

7.1 Alle durchsuchen....41

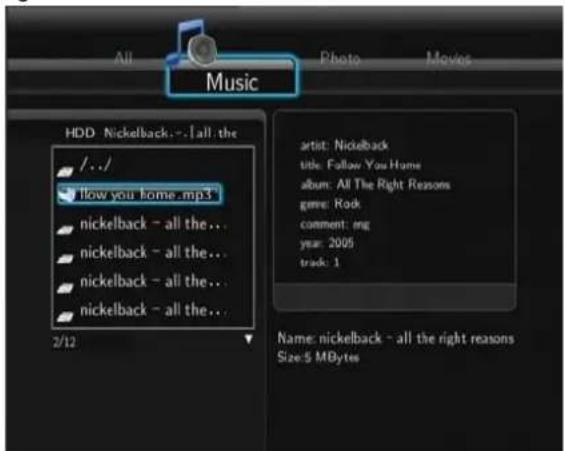

7.2 Musik durchsuchen 41
7.3 Foto durchsuchen 42

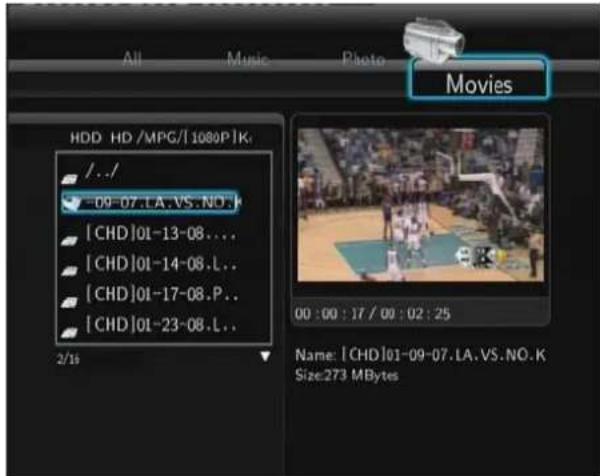

7.4 Filme durchsuchen.... 43

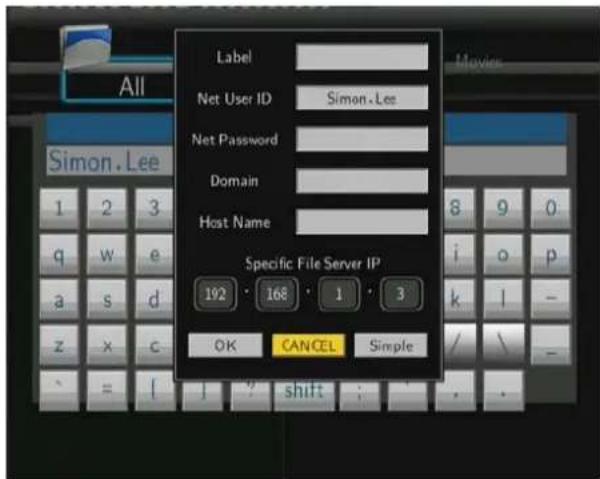

7.5 Audio- und Video-Streaming via Netzwerk 44
7.6 Audio- und Video-Streaming via UPnP-Server 46

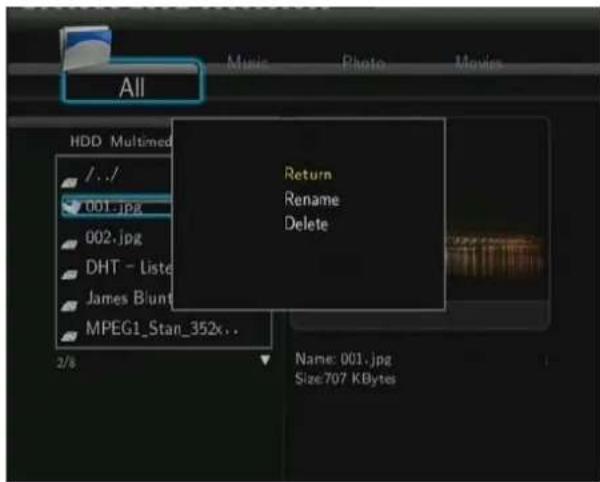

7.7 Dateien und Ordner umbenennen/löschen 48

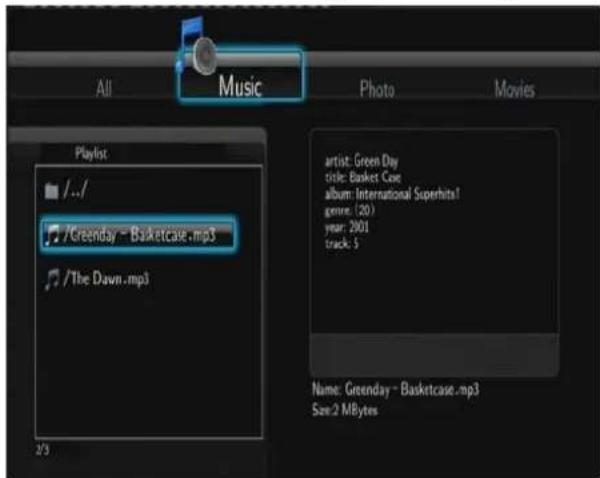

7.8 Wiedergabeliste verwalten....49

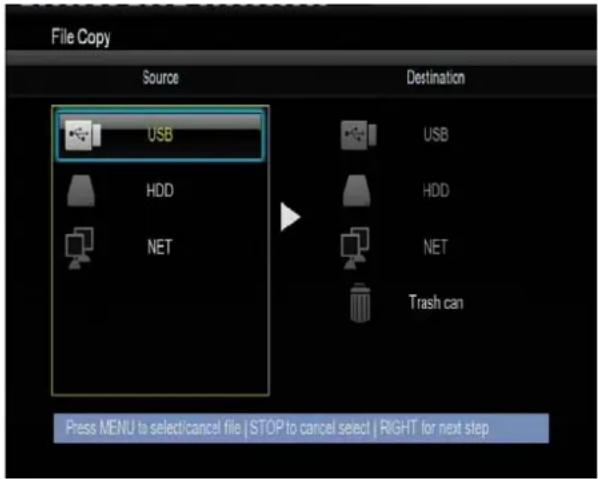

8. Dateien kopieren....51

9. Medienbibliothek 52

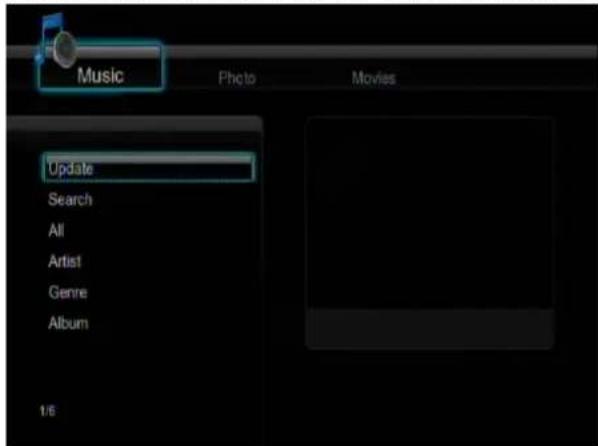

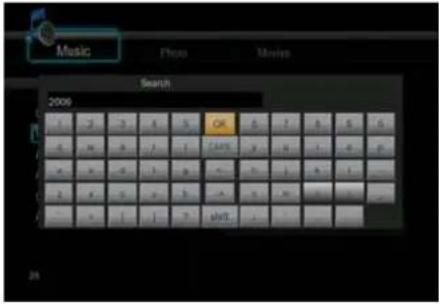

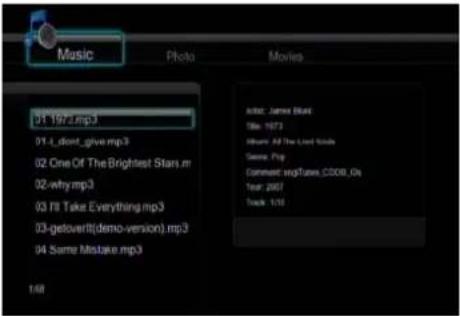

9.1 Musikbibliothek 52

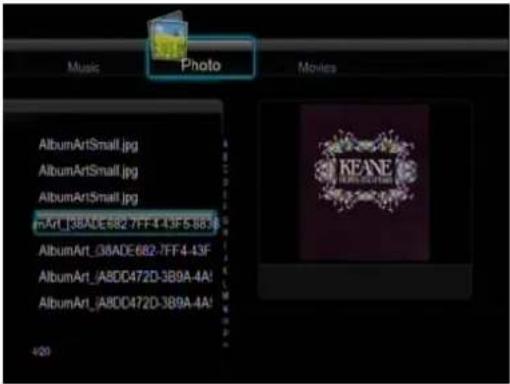

9.2 Bilderbibliothek....55
9.3 Videobibliothek....57

10. Internet-Radio 60

11. P2P Download 61

12. NAS-Funktion (SAMBA) 63

13. IMS-Menü (Internet Multimedia Service) 63

14. Aktualisierung der Firmware 64

15. Anhang....64

15.1 Technische Daten 64
15.2 Häufig gestellte Fragen....66
15.3 Copyrights and Trademarks....69
15.4 Garantie 70
15.5 GPL Statement....70

1. Einführung

1.1 Vorwort

Vielen Dank, dass Sie sich für den Kauf des R2750 entschieden haben. Wir wünschen Ihnen viel Freude mit diesem Gerät. Dieser Recorder verfügt über die folgenden Ausstattungen.

A/V-Ausgang

• HDMI V1.3 für High Definition Video und digitales Audio
• Composite & Component Video und Stereo-Audio für analoge, audiovisuelle Anschlüsse
• Optische S/PDIF Schnittstelle für digitale Hi-Fi Audiowiedergabe
• Einstellbare Videoausgangsauflösung (NTSC, PAL, 480p, 576p, 720p, 1080i, 1080p)

Multimediawiedergabe

• Unterstützt die meisten Audio-, Video- und Bilddateiformate (1080p HD Video)
• Videoformate: VI/MKV/XVID/DIVX/TS/M2TS/MPG/MP4/M4V/MOV/VOB/ISO/IFO/DAT/WMV/ASF/RM/RMVB/FLV/DVD MENU Playback/H.264
• Musikformate: MP3/OGG/WMA/WAV/AAC/FLAC/Dolby Digital/DTS/DTS downmix
  • Bildformate: HD JPEG/BMP/GIF/TIF/PNG
• Bilder als Diaschau mit Hintergrundmusik

DVB-T HDTV

• Terrestrisches digitales Fernsehen, DVB-T und DVB-T HD
  • Elektronische Programmzeitschrift (EPG), Teletext und Untertitel
• Der eingebaute Twin Tuner erlaubt es eine Sendung aufzunehmen und gleichzeitig eine andere anzusehen.

Videoaufzeichnung

• Unterstützt Aufnahme per Tastendruck und zeitgesteuerte Aufzeichnungen; einfache Aufzeichnung von DVB-T TV, Kabel TV bzw. DVB-S (extra Receiver), DVD-Player, DV-Kameras, usw.; Speicherung im Format MPEG-2 (.mpg, oder .ts);
• Unterstützt Timeshift-Funktion

Netzwerk

• A/V-Streaming/Übertragung über Netzwerk (10/100Mbits/s) & Wi-Fi (WLAN) 802.11b/g/n (optional)
• Dateiaustausch via Samba-Server (Dateifreigaben im Netzwerk)
  • A/V-Streaming via UPnP Media-Server
• BitTorrent Download (Steuerung und Verwaltung via Webserver)
  • Digitales Internet-Radio (SHOUTcast) einschließlich Aufnahmefunktion

Dateien kopieren

- Dateien zwischen USB-Laufwerken, Festplatte und Netzwerk kopieren & verschieben

• 1x USB2.0 Schnittstelle für Anschluss an den Computer
• 2 x USB2.0 Schnittstelle für Anschluss von USB-Speichergeräten
  • 1x SD / SDHC / MMC / MS / MS pro Card Reader

Hinweis: Alle in diesem Handbuch enthaltenen Angaben waren zum Zeitpunkt des Drucks korrekt. Aufgrund kontinuierlicher Aktualisierung und Verbesserung des Produktes ist es jedoch möglich, dass das Design und die Funktionalität Ihres Geräts von diesem Handbuch abweichen.

1.2 Verpackungsinhalt

Zubehör	Anzahl
Player	1
A/V-Kabel	1
USB-Kabel	1
Fernbedienung	1
Batterien für Fernbedienung 2
Netzteil (AC-Adapter) 1
Netzteil-Adapterkabel	1
Benutzerhandbuch (gedruckt) 1
Treiber-CD (mit Benutzerhandbuch) 1
Garantieschein	1

Hinweis:

Die tatsächliche Anzahl des Zubehörs kann von der Übersicht in diesem Handbuch abweichen.

1.3 Warnungen

Um mit dem FANTEC R2750 sicher und effizient nutzen zu können, lesen Sie sich bitte vor der ersten Benutzung, die folgenden Hinweise sorgsam durch.

1.3.1 Benutzungshinweis

Versuchen Sie nicht Hard- oder Software des Gerätes zu verändern, da dieses zum Erlöschen des Garantieanspruches führt. Beim Einsatz handelsübliche Festplatten sollte die Umgebungstemperatur zwischen +5°C und +35°C liegen.

1.3.2 Stromversorgung

Die Netzspannung des Players beträgt DC 12V.

Wenn Sie den Player benutzen, schließen Sie bitte das mitgelieferte AC Netzteil oder das AC Adapter Kabel an den dafür vorgesehenen Stromanschluss an. Wenn Sie das Adapter Kabel verlegen, stellen Sie bitte sicher, dass es nicht beschädigt oder eingeklemmt werden kann. Um einen elektrischen Schlag zu vermeiden, ziehen Sie das Netzteil aus der Steckdose bevor Sie es reinigen. Schließen Sie niemals das Netzteil an den Player an, wenn er sich in einer feuchten oder staubigen Umgebung befindet. Benutzen Sie immer das original mitgelieferte Netzteil, Kabel und Stecker.

1.3.3 Funkstörungen

• Wenn Sie nicht besonders abgeschirmt sind, werden fast alle elektrischen Geräte durch Funkstörungen gestört. Unter bestimmten Umständen, könnte ihr Player gestört werden.
• Das Design dieses Players richtet sich nach dem FCC/CE Standard und unterliegt diesen Regularien:

(1) Dieser Player erzeugt keine schädlichen Funkstrahlungen.

(2) Der Player kann durch Funkstrahlung anderer Gerät in seiner Funktion beeinträchtigt werden.

1.3.4 Reparatur

Wenn es ein Problem mit dem Player geben sollte, sollten Sie es zu einer zertifizierten Reparaturwerkstatt bringen und Speziallisten die Reparatur durchführen lassen. Führen Sie die Reparatur niemals selbst durch. Sie könnten den Player beschädigen und sich selbst und ihre Daten gefährden.

1.3.5 Entsorgung des Players

Wenn Sie sich von ihrem Player trennen wollen, stellen Sie bitte sicher das Gerät ordnungsgemäß zu entsorgen. In einigen Ländern gelten Verordnungen für die Entsorgung elektrischer Geräte. Bitte beachten Sie die lokale Gesetzgebung.

1.3.6 Hinweise zur Festplatte

Der Player setzt zur Datenspeicherung eine interne Festplatte ein. Normalerweise ist keine Formatierung oder Reparatur der Festplatte notwendig. (Außer bei erster Inbetriebnahme)

Sie sollten das FAQ Kapitel aufmerksam lesen oder unsere Webseite besuchen, bevor Sie die Festplatte formatieren.

• Ein physischer Aufprall kann Sektoren auf der Festplatte beschädigen. Sie können das Programm „CHKDSK“ benutzen, um dieses Problem zu beheben.
• Alle Daten können durch einen physischen Aufprall, einen Stromschlag, einen Stromausfall oder durch ein Formatieren der Festplatte verloren gehen. Bitte sichern Sie deshalb ihre Daten.
• Es wird empfohlen die Festplatte nach einer längeren Benutzung zu defragmentieren.
• Führen Sie regelmäßig eine Datensicherung durch, so dass Sie ihre Daten nach einem Datenverlust zurücksichern können. Wir übernehmen keine Haftung für die Daten, die sich auf der Festplatte befinden.

1.3.7 Weiteres

Wenn Sie den Player benutzen, lassen Sie ihn nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Wenn aus Versehen doch einmal Wasser an den Player spritzen sollte, benutzen Sie bitte ein trockenes Tuch um die Spritzer aufzunehmen.

Elektronische Geräte sind empfindlich. Vermeiden Sie Erschütterungen und Stöße besonders wenn das Gerät in Betrieb ist und drücken Sie die Knöpfe nicht mit Gewalt.

Lassen Sie den Player nicht mit Wasser oder anderen Flüssigkeiten in Kontakt kommen.
Bauen Sie die Festplatte nicht aus dem Player aus, versuchen Sie nicht ihn zu reparieren oder verändern das Design des Players. Sollte der Player dabei beschädigt werden, verlieren Sie Ihren Garantieanspruch.
✨ Drücken Sie die Tasten des Players nicht mit Gewalt.

Vermeiden Sie Erschütterungen und Stöße, besonders wenn das Gerät in Betrieb ist und halten Sie das Gerät von magnetischen Feldern fern.

Während statischer Entladungen und in starken magnetischen Feldern, wird das Gerät nicht ordnungsgemäß funktionieren. Trennen Sie dann das Gerät für einige Zeit vom Stromnetz und versuchen Sie es danach erneut in Betrieb zunehmen.

1.4 Anschluss

1.4.1 Netzanschluss

(1) Verbinden Sie den AC-Adapter anhand der Abbildung mit der DC IN Buchse des Players; (2) Schließen Sie den Stecker anhand der Abbildung an eine Steckdose an.

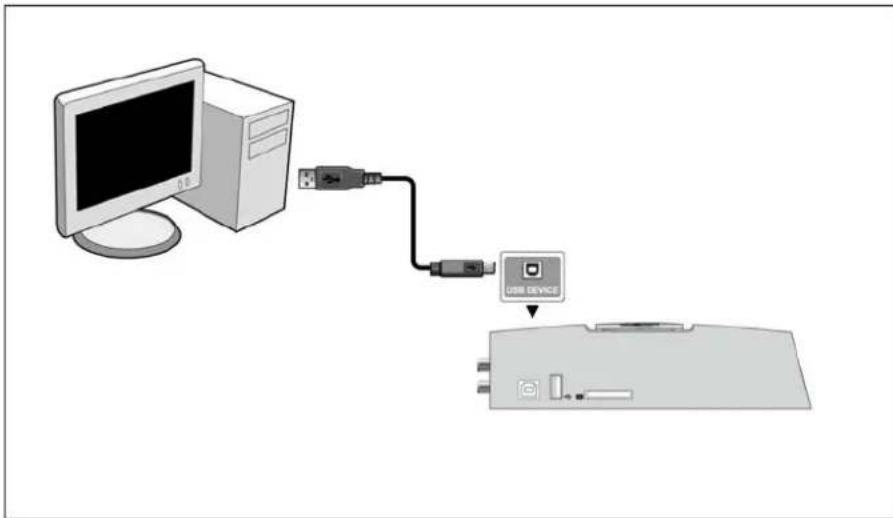

1.4.2 Anschluss an einen PC

(1) Vergewissern Sie sich, dass der Player eingeschaltet ist;
(2) Verbinden Sie den viereckigen Anschluss des USB-Kabels anhand der Abbildung mit dem Anschluss für USB-GERÄTE dieses Players;
(3) Verbinden Sie den rechteckigen Anschluss des USB-Kabels mit dem Computer.

Auf diese Art und Weise können Sie Inhalte, die auf der internen Festplatte des Players gespeichert sind, über Ihren lokalen PC verwalten.

1.4.3 Anschluss eines USB-Geräts

(1) Vergewissern Sie sich, dass der Player eingeschaltet ist; (2) Verbinden Sie den USB-Stick oder die USB-Festplatte usw. mit dem USB-Anschluss dieses Players.

Auf diese Art und Weise können Sie die Inhalte des USB-Geräts durchsuchen.

1.4.4 Anschluss einer Speicherkarte

Speicherkarten können Sie über den Kartenschacht verwenden.

(1) Führen Sie die Speicherkarte wie in der Abbildung in den Kartenschacht ein.
(2) Führen Sie die Karte anhand der Pfeilspitze in der Abbildung ein.

Auf diese Weise können Sie die Inhalte auf der Speicherkarte durchsuchen.

1.4.5 Anschluss an ein Fernsehgerät

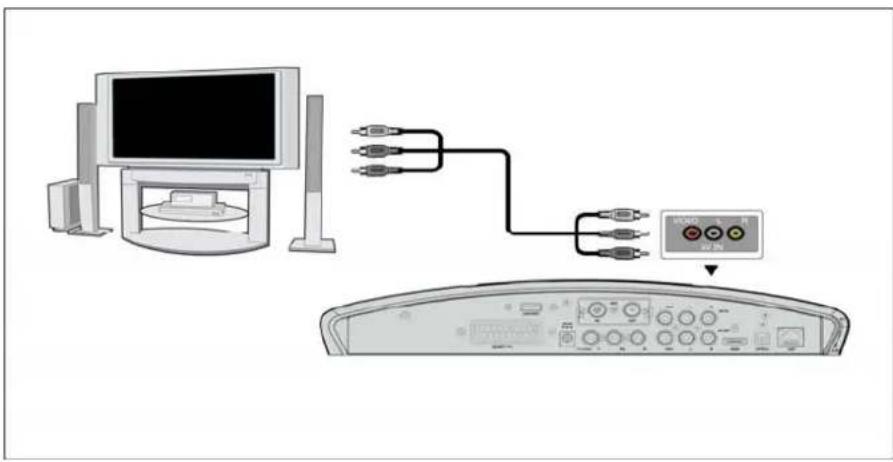

1.4.5.1 A/V IN

(1) Verbinden Sie die 3-farbigen Anschlüsse anhand der Abbildung mit der A/V IN Buchse des Players;
(2) Verbinden Sie die 3-farbigen Anschlüsse anhand der Abbildung mit der A/V OUT Buchse Ihrer Videoquelle (Receiver, DVD Player, VHS, Camcorder).

Auf diese Art und Weise können Sie Fernsehprogramme / Videos aufzeichnen.

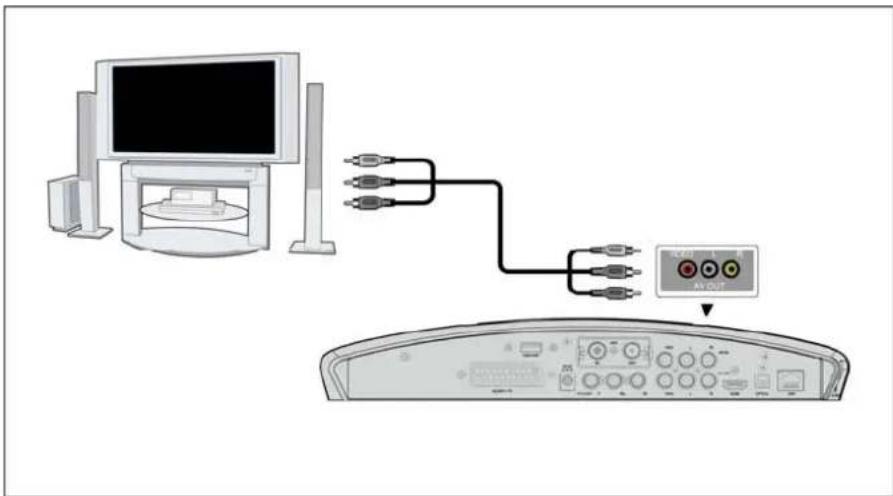

1.4.5.2 A/V OUT

(1) Verbinden Sie die 3-farbigen Anschlüsse anhand der Abbildung mit der A/V OUT Buchse des Players;
(2) Verbinden Sie die 3-farbigen Anschlüsse mit der A/V IN Buchse des Fernsehgeräts.

Auf diese Art und Weise können Sie die Inhalte des Players über den Fernseher oder andere Anzeigegeräte abspielen.

1.4.5.3 Y/Pb/Pr Component OUT

(1) Verbinden Sie die 3-farbigen Anschlüsse anhand der Abbildung mit der Y/Pb/Pr Buchse des Players;
(2) Verbinden Sie die 3-farbigen Anschlüsse anhand der Abbildung mit der Y/Pb/Pr Buchse des Fernsehgeräts.

Audioanschluss während der Verbindung mit dem Y/Pb/Pr Videoausgang:

Methode 1: Verwenden Sie den Audioausgang der A/V OUT Buchse (Rot/Weiß);

Methode 2: Verwenden Sie den Audioausgang der koaxialen oder optischen S/PDIF Buchse.

Auf diese Art und Weise können Sie Videos, Musik und Bilder des Players über den Fernseher abspielen.

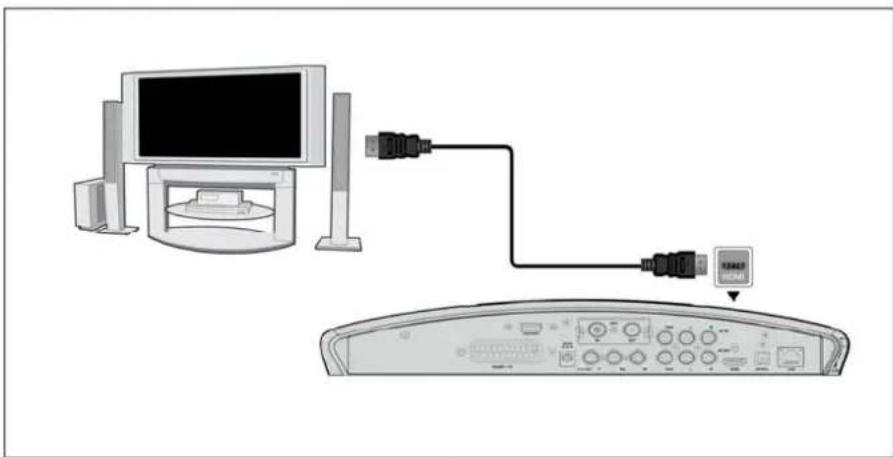

1.4.5.4 HDMI OUT

(1) Verbinden Sie einen Anschluss des HDMI-Kabels anhand der Abbildung mit der HDMI-Buchse des Players;
(2) Verbinden Sie den anderen Anschluss des HDMI-Kabels anhand der Abbildung mit der HDMI-Buchse des Fernsehgeräts.

Hinweis: Das HDMI-Kabel ist ein optionales Zubehör und separat zu kaufen.

Auf diese Art und Weise erhalten Sie mit einem einzigen Kabel optimale Audio- und Videoqualität.

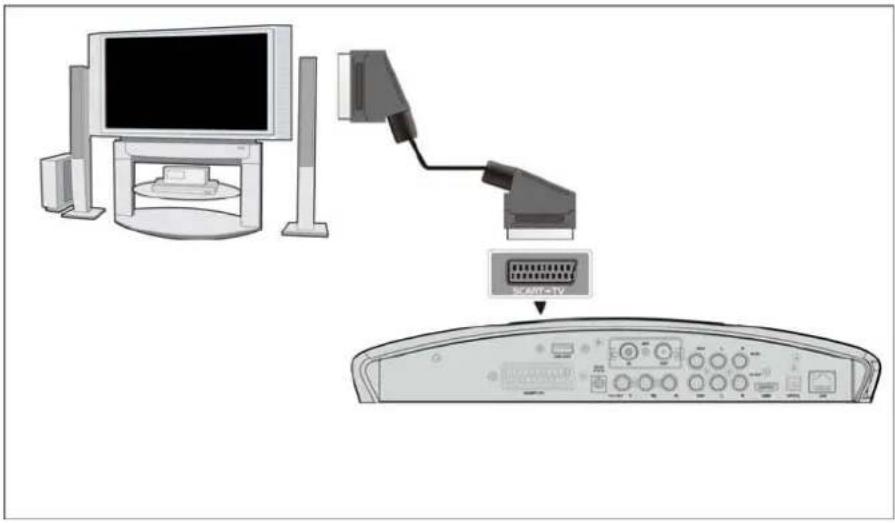

1.4.5.5 SCART OUT

(1) Verbinden Sie einen Anschluss des SCART-Kabels anhand der Abbildung mit der SCART-Buchse des Players;
(2) Verbinden Sie den anderen Anschluss des SCART-Kabels anhand der Abbildung mit der SCART-Buchse des Fernsehgeräts.

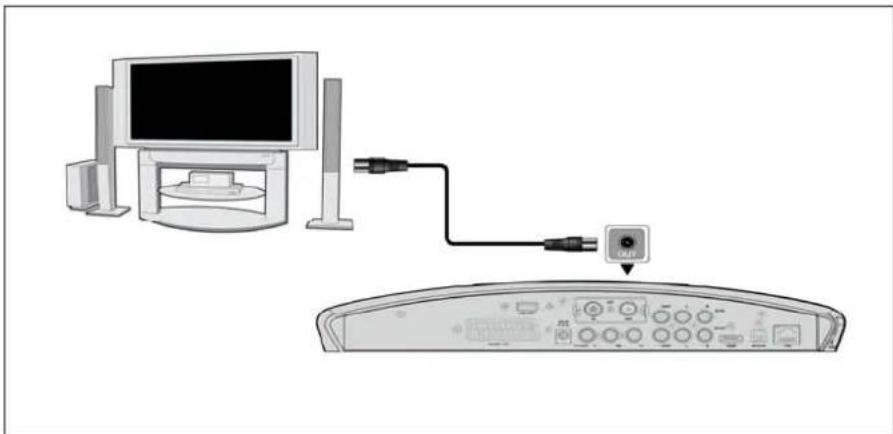

Schließen Sie eine Fernsehantenne anhand der Abbildung an die ANT. / RF IN Buchse an;

(1) Vergewissern Sie sich, dass der Player ans Netz angeschlossen ist;
(2) Vergewissern Sie sich, dass die Antenne für das Kabelfernsehen an der ANT. / RF IN Buchse angeschlossen sind;
(3) Schließen Sie anhand der Abbildung ein koaxiales Fernsehkabel an die RF OUT Buchse an und verbinden Sie dieses Kabel anschließend mit dem Fernsehgerät oder einem anderen Kabelfernsehempfänger.

Der Player kann das Signal des Kabelfernsehens zu einem anderen Fernsehgerät oder Receiver weiterleiten. Auf diese Art und Weise können Sie Kabelfernsehprogramme wie gewohnt anschauen, während der FANTEC R2650 ein anderes Kabelfernsehprogramm aufzeichnet.

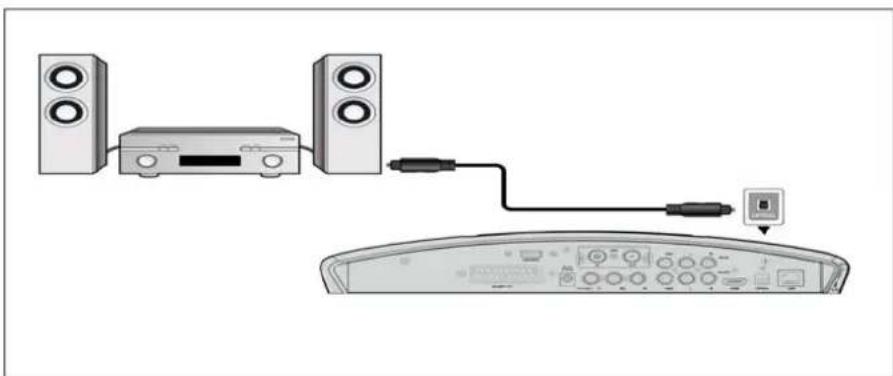

1.4.6 Anschluss an einen digitalen Verstärker

(1) Verbinden Sie den RCA-Anschluss Ihres koaxialen Kabels anhand der Abbildung mit der koaxialen S/PDIF Buchse des Players. Wenn Sie Glasfaserleiter verwenden, verbinden Sie bitte den Toslink-Anschluss Ihres Glasfaserleiters mit der optischen S/PDIF Buchse des Players;
(2) Verbinden Sie den anderen Anschluss des koaxialen oder optischen Glasfaserleiters anhand der Abbildung mit dem digitalen Audiogerät (digitaler Verstärker oder Decoder).

Hinweis: Glasfaserleiter und koaxiales Kabel sind nicht im Lieferumfang enthalten.

Auf diese Art und Weise steht Ihnen ein leistungsstarker Ton in Dolby Digital, DTS, oder MPEG zur Verfügung. (Nähre Informationen zur Konfiguration unter '3.2 Audioeinstellungen')

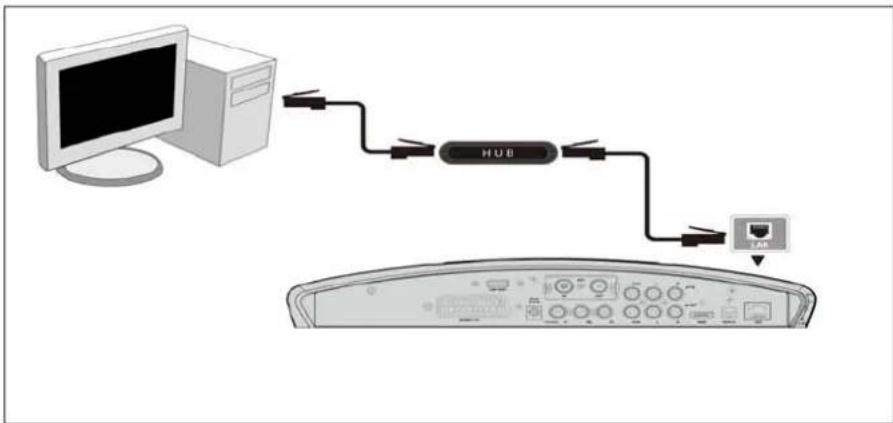

1.4.7 Anschluss an ein LAN

Für den Anschluss an ein LAN (Lokales Netzwerk) benötigen Sie ein Cat5, Cat5e oder Cat6 Netzwerkkabel (nicht mitgeliefert).

(1) Verbinden Sie einen der Glasstecker des Kabels mit der RJ45 LAN Buchse des Players;
(2) Verbinden Sie den anderen Glasstecker des Kabels mit der RJ45 LAN Buchse an Ihrem Router, Switch oder Hub.

1.4.8 Anschluss an ein WLAN (WiFi)

(1) Vergewissern Sie sich, dass der Player eingeschaltet ist;
(2) Verbinden Sie den schnurlosen LAN USB-Adapter (z.B. FANTEC Wi-Fi USB Dongle) mit dem USB-PORT des Players.

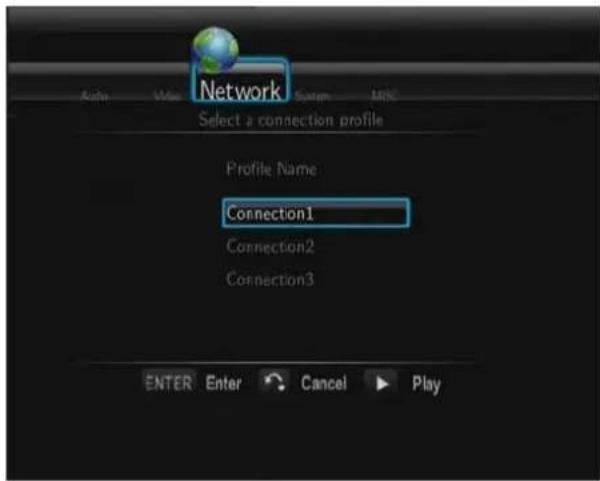

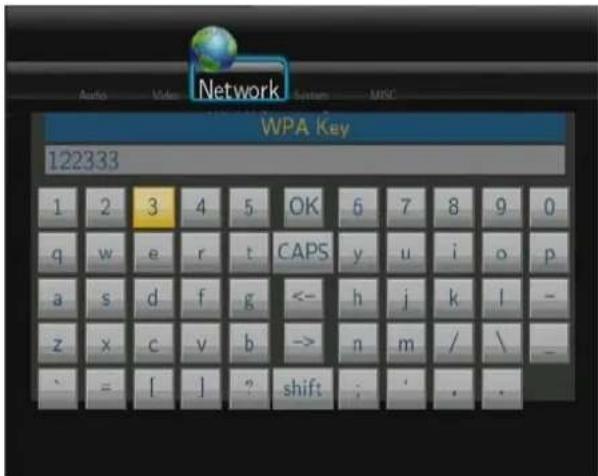

(3) Nähere Informationen zum schnurlosen Setup finden Sie unter '3.5

Netzwerkeinstellungen'.

Hinweis: Der FANTEC Wi-Fi Dongle ist ein optionales Zubehör und separat zu kaufen. Um Inkompatibilität mit Wi-Fi Adaptern zu vermeiden, wird der Gebrauch eines "FANTEC WF-300MWLAN Dongle" empfohlen. Der fehlerfreie Betrieb von Geräten anderer Marken als FANTEC kann nicht garantiert werden und ist vom Service & Support ausgeschlossen.

1.5 Betrieb Ein/Aus

Einschalten

Nach dem Anschluss der DC IN Buchse und nach Drücken der Betriebstaste auf der Frontplatte erscheint auf dem Bildschirm die Hauptseite und die Betriebsanzeige leuchtet blau.

Ausschalten

Nach Drücken der Betriebstaste auf der Frontplatte schaltet das Gerät um in Standby; die Betriebsanzeige leuchtet rot. Ziehen Sie den Stecker, um die Stromzufuhr zu beenden.

1.6 Menüsprache

Als Menüsprache des Players können Sie Deutsch oder andere Sprachen einstellen. Wählen Sie eine Sprache, in der Sie das Setupmenü anzeigen möchten; die Änderungen werden sofort übernommen.

1.7 HDD-Formatierung

Wenn Sie eine neue Festplatte in Ihrem Player installieren möchten, folgen Sie vor dem Gebrauch bitte den Anweisungen zur Formatierung.

- Schritt 1: Wählen Sie auf der Seite Warnung die Option OK und bestätigen Sie mit der Taste ENTER.

Hinweis: Diese Vorgehensweise können Sie auch im Setup unter dem Punkt System->HDD-Formatierung durchführen.

- Schritt 2: Stellen Sie mit den Tasten Hoch/Runter die Kapazität des Timeshift-Speicherplatzes ein.

Wählen Sie mit den Tasten Links/Rechts die Option Weiter und bestätigen Sie mit ENTER.

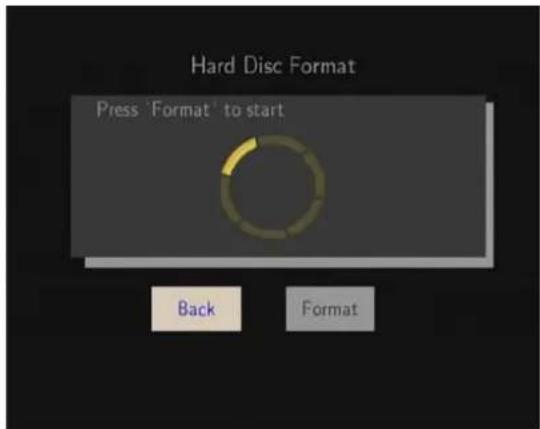

- Schritt 3: Wählen Sie Formatierung und drücken Sie die Taste ENTER; die Formatierung der Festplatte beginnt.

Hard Disc Format Press 'Format' to start Back Format

Die Formatierung dauert einige Minuten. Anschließend können Sie die Festplatte ordnungsgemäß als Festplattenrekorder, Player oder externes Speichergerät verwenden.

Hinweis: Bei der Formatierung werden alle auf der Festplatte gespeicherten Daten gelöscht. Sichern Sie vorher Ihre Daten!

2. Informationen zum Player

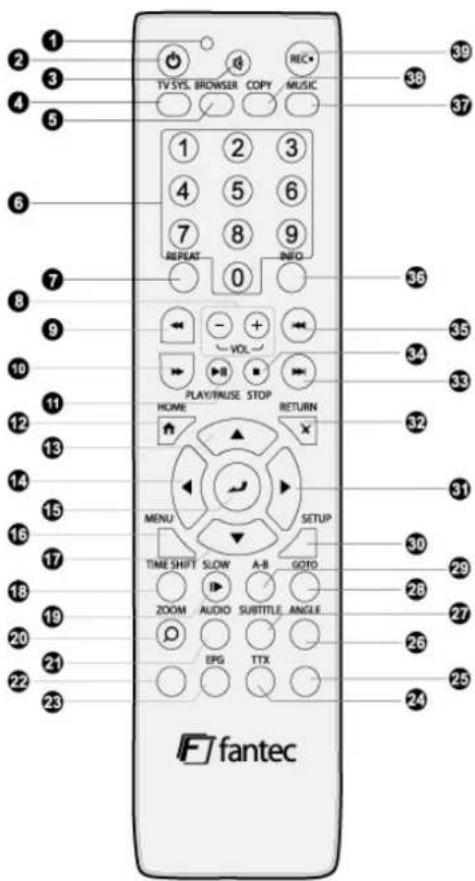

2.1 Fernbedienung

Alle Funktionen dieses Geräts können mit der Fernbedienung ausgeführt werden.

In der folgenden Tabelle werden die einzelnen Tasten und deren Funktionen beschrieben:

			1. LED- Lampe 2. STANDBY-Taste
			3. STUMM 4. SYSTEM
			5. BROWSER 6. Nummerntasten
			7. REPEAT (Wiederholen) 8. VOL-/VOL+ (Lautstärke -/+)
			9. FR (Zurückspulen) 10. FF (Vorspulen)
			11.PLAY/PAUSE (Wiedergabe/ Pause) 12. HOME
			13,14,17,31 Pfeiltasten
			15. ENTER 16. MENU (Menü)
			18. TIME SHIFT 19. SLOW (Zeitlupe)
			20. ZOOM 21. AUDIO
			22. Rot 23. EPG (Grün)
			24. TTX (Gelb) 25. Blau
			26. ANGLE (Winkel) 27. SUBTITLE (Untertitel)
			28. GOTO 29. A-B
			30. SETUP 32. RETURN (Zurück)
			33. NEXT (Weiter) 34. STOP (Stopp)
			35. PREV (Zurück) 36. INFO
			37. MUSIC (Musik) 38. COPY (Kopieren)
			39. REC (Aufnehmen)
	Nr.	Taste	Funktion
	1	LED	Leuchtet beim Drücken einer Taste blau.
	2	STANDBY	Durch Drücken den Standby-Modus einschalten oder verlassen.
	3	MUTE	Ton ausschalten. Durch erneutes Drücken Ton wieder einschalten.
4	TV SYSTEM	Zwischen den Einstellungen NTSC, PAL, 480P, 576P, 720P, 1080I, und 1080P umschalten.
5	BROWSER	Durch Drücken das Browser-Menü aufrufen.
6	Nummerntasten	Eingabe von Zahlenwerten während der Änderung von Einstellungen.
7	REPEAT	Wiederholungseinstellungen der Musikwiedergabe ändern: 1, Alle, Random und Aus.
8	VOL-/VOL+	Lautstärke reduzieren/ erhöhen.
9	FR	Aktuellen Titel zurückspulen. Durch wiederholtes Drücken verschiedene Geschwindigkeiten einstellen.
10	FF	Aktuellen Titel vorspulen. Durch wiederholtes Drücken verschiedene Geschwindigkeiten einstellen.
11	PLAY/PAUSE	Wiedergabe beginnen/ pausieren.
12	HOME	Hauptseite anzeigen.
13,14, 17,31	Pfeiltasten	Durch Drücken der Pfeiltasten Einstellungen im Menü wählen und mit der Taste ENTER bestätigen.
15	ENTER	Optionen im Menü auswählen.
16	MENU	Einstellungsmenü aufrufen:1) im Browser-Menü Dateien umbenennen/ löschen2) unter My_Shortcuts in der NET Option des Browser-Menüs Schellstart für den Netzwerkzugang hinzufügen3) im Internetradio-Menü Sender als Favoriten hinzufügen4) Im EPG-Menü zeitgesteuerte Aufzeichnungen hinzufügen/ löschen
18	TIME SHIFT	Aktivierung der Timeshift-Funktion. Mithilfe der Timeshift-Funktion können Sie Fernsehprogramme unterbrechen und später von der gleichen Stelle an fortsetzen. Während der Unterbrechung wird das Programm auf der internen Festplatte aufgezeichnet, sofern Speicherplatz verfügbar ist. Die Timeshift-Funktion bleibt aktiviert, bis Sie die Stop-Taste drücken.
19	SLOW	Wiedergabe in Zeitlupe. Durch Drücken der PLAY-Taste zur normalen Wiedergabe zurückkehren.
20	ZOOM	Bildanzeige vergrößern (Bild oder Video).
21	AUDIO	Audiotrack auswählen.
22	Rot	Dateien der lokalen Festplatte wählen, um diese zur Wiedergabeliste hinzuzufügen.
23	EPG (Grün)	1) Elektronische Programmzeitschrift aufrufen, in der dieProgramme des terrestrischen digitalen Fernsehens (DVB-T) der kommenden Woche angezeigt werden.2) Zum Hinzufügen von ausgewählten Dateien zur Wiedergabeliste (Playlist) drücken.
24	TTX (Gelb)	Anzeige des Teletext-OSD, falls dieses für das übertragene terrestrische digitale Fernsehprogramm verfügbar ist.
25	Blau	Drücken, um im Setupmenü die Sortieren-Funktion der Fernsehsender zu aktivieren.
26	ANGLE	Kameraperspektive während der Wiedergabe von DVDs (mit mehreren Kameraperspektiven) ändern.
27	SUBTITLE	Untertiteloptionen einstellen.
28	GOTO	Zu einer bestimmten Stelle des Titels gehen. Bestimmen Sie die Stelle anhand von Titel, Kapitel und Zeit.
29	A-B	Anfangs- und Endpunkt für einen Abschnitt, der wiederholt werden soll, bestimmen.
30	SETUP	Setupmenü aufrufen.
32	RETURN	Während der Navigation durch die Menüs zur vorherigen Anzeige zurückkehren.
33	NEXT	Nächste Datei anzeigen oder auf einer Seite nach unten scrollen.
34	STOP	Wiedergabe beenden.
35	PREV	Vorhergehende Datei anzeigen oder auf einer Seite nach oben scrollen.
36	INFO	Informationsleiste während der Wiedergabe ein- oder ausblenden.
37	MUSIC	Musikwiedergabe aus der Musikwiedergabeliste heraus starten.
38	COPY	Menü zum Kopieren von Dateien aufrufen.
39	REC	Aufzeichnung beginnen.Wiederholt drücken, um die Aufzeichnung per Tastendruck (OTR) einzustellen; (Länge 30 MIN. / 60 MIN. / 90 MIN. / 120 MIN. / 180 MIN. / 240 MIN. / Aus).

2.2 Frontseite

1. IR Sender 2. Display

2. Powerschalter

2.3 Rückseite

1. SCART-Buchse (TV) 2. USB-Host Ports (Typ A)

2. DC IN Buchse 4. ANT. / RF IN Buchse

3. ANT. / RF OUT Buchse 6. Y/Pb/Pr OUT Buchse

4. A/V IN Buchse 8. A/V OUT Buchse

5. HDMI-Buchse

6. S/PDIF OPTICAL Buchse

7. RJ45 LAN socket

2.4 Seitenansicht

1. Anschluss USB-GERÄT (Typ B) 2. USB HOST Anschluss

2. Speicherkartenschlitz

3. Setupmenü

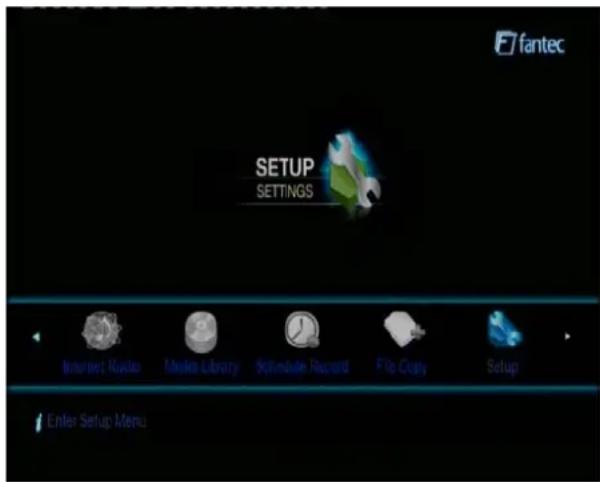

Im Setupmenü können Sie die Einstellungen Ihres Players personalisieren und konfigurieren.

Zum Auswählen einer Setupoption:

- Wählen Sie auf der Hauptseite den Icon Setup oder drücken Sie auf der Fernbedienung die SETUP-Taste.

fantec SETUP SETTINGS Enter Setup Menu

- Wählen Sie mit den Pfeiltasten LINKS/RECHTS eine Option und drücken Sie anschließend ENTER.

Im Setupmenü stehen 7 Optionen zur Verfügung einschließlich TV, Audio, Video, Aufnahme, Netzwerk, System und Sonstiges. Wählen Sie mit den Pfeiltasten HOCH/RUNTER eines dieser Menüs. Bestätigen Sie mit ENTER. Drücken Sie die RETURN-Taste, um abzubrechen und zur vorherigen Menüanzeige zurückzukehren.

3.1 TV-Einstellungen

Wählen Sie in der Menüleiste mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Option TV.

TV-Region

- Wählen Sie die Region für das terrestrische digitale Fernsehen.

Kanalsuche

- Suche nach verfügbaren terrestrischen digitalen Fernsehsendern.

Suchlauf

Im Modus Suchlauf sucht das System automatisch nach verfügbaren DVB-T Fernsehsendern.

Manuelle Suche

Im Modus Manuelle Suche können Sie die Optionen CH-Name, Bandbreite und Eingabefrequenz wählen. Führen Sie mit den Pfeil- und Nummerntasten auf der Fernbedienung eine Auswahl oder Eingabe durch. Bestätigen Sie mit Enter.

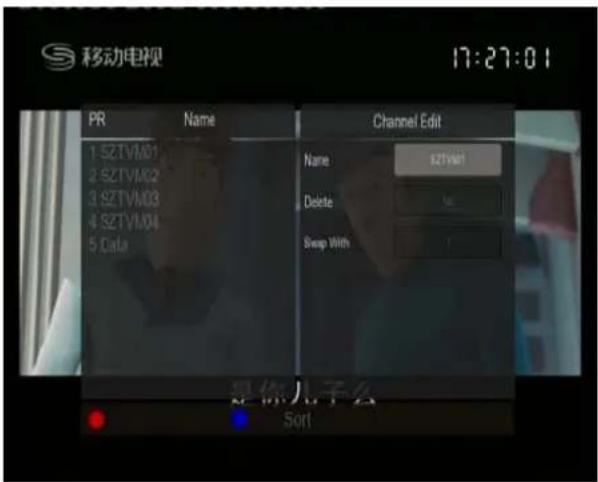

Kanaleinstellungen

- Ändern Sie die Sendereinstellungen.

移动电视 17:27:01 PR Name Channel Edit 1 SZTVM01 Name SZTVM1 2 SZTVM02 3 SZTVM03 Delete 4 SZTVM04 Swap With 5 Data 是你儿子么 Sort

In diesem Menü haben Sie die Möglichkeit, den Namen und die Sequenz der DVB-T Fernsehsender zu bearbeiten. Verwenden Sie die Pfeiltasten zur Auswahl und Änderung der Einstellungen und bestätigen Sie mit Enter. Sie können auch mit der "blauen" Taste die Sortieren-Funktion aktivieren.

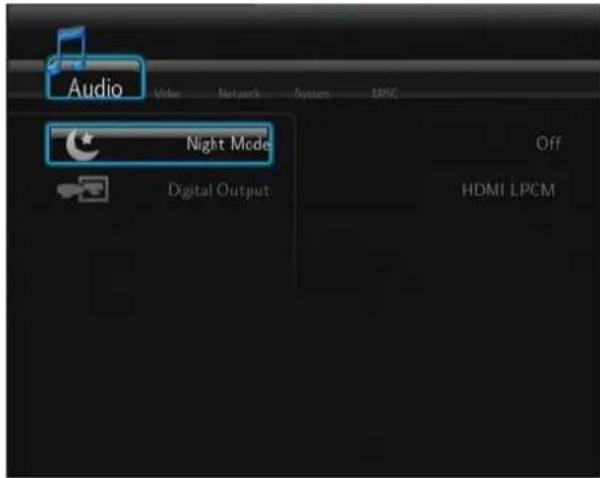

3.2 Audioeinstellungen

In diesem Menü können Sie die Audioeinstellungen konfigurieren.

Audio Video Network System MSC Night Mode Off Digital Output HDMI LPCM

Nachtmodus

- Wählen Sie zwischen Aus / Ein / Komfort. Bei aktivierter Funktion wird die Lautstärke auf ein angenehmes Niveau gesenkt.

Digitalausgang

- Wählen Sie zwischen HDMI LPCM / HDMI RAW / SPDIF LPCM / SPDIF RAW. Im RAW-Modus können der Dolby Digital, DTS, oder MPEG Sound zum HDMI-Fernseher oder digitalen Verstärker umgeleitet werden.

3.3 Videoeinstellungen ändern

Über dieses Menü können Sie die Videoeinstellungen ändern.

Audio Video Network System MISC Aspect Ratio Letter Box 4:3 Brightness 25 Contrast 25 TV System PAL

Seitenverhältnis

• Pan Scan 4:3: Das Breitbildfernsehen wird über die gesamte Höhe des Bildschirms angezeigt. Da nicht das komplette Bild auf den Fernseher passt, werden die Seitenränder ausgeblendet. Wählen Sie dieses Format, wenn Sie einen 4:3 Fernseher angeschlossen haben.
  Letter Box 4:3: Das Breitbildfernsehen wird über die gesamte Breite des Bildschirms angezeigt. Da das Bild nicht den kompletten Bildschirm ausfüllt, wird am unteren und oberen Bildrand das Bild mit einem schwarzen Balken aufgefüllt. Wählen Sie dieses Format, wenn Sie einen 4:3 Fernseher angeschlossen haben.
• 16:9: Komprimiert das Bild, um das gesamte Bild zu konvertieren. Bei Anschluss eines 16:9 Fernsehgeräts auswählen.

Rauszoomen

- Eingeschaltet verkleinert der Player die Videoauflösung automatisch zur Anpassung an den Fernsehbildschirm.

Helligkeit

- Die Helligkeitseinstellungen ändern.

Kontrast

- Die Kontrasteinstellungen ändern.

Farbton

- Hier stellen Sie den Farbton ein.

Sättigung

- Hier stellen Sie die Farbsättigung ein.

Videosystem

- Um die Videoausgangsaufösung einzustellen, wählen Sie zwischen: NTSC / PAL / 480P / 576P / 720P 50HZ / 720P 60HZ / 1080I 50HZ / 1080I 60HZ / 1080P 50HZ / 1080P 60HZ.

1080P 24FPS

- Option zur Aktivierung oder Deaktivierung der 1080P 24Hz Einstellung. Für diese Funktion wird ein Fernsehgerät mit 1080P 24HZ (24P) Modus benötigt.

Bildschirmgröße

- Wählen Sie diese Option zum anpassen der Bildschirmgröße.

Übergangslose Wiedergabe

- Ununterbrochene Wiedergabe von Video- und Audiodateien (die Benennung der Dateien muss „abc01.AVI“ und „abc02.AVI“ usw. sein).

3.4 Aufnahmeeinstellungen

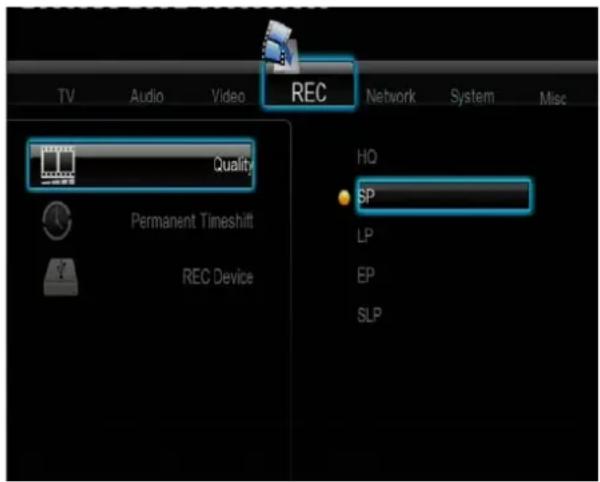

Qualität

- Einstellungen der Aufnahmequalität für AV IN Aufzeichnungen vornehmen.

Wählen Sie mit den Pfeiltasten Hoch/Runter die gewünschten Qualitätseinstellungen. Die höchste Qualitätsstufe ist HQ, welche den meisten Speicherplatz erfordert. Mit den anderen Einstellungen wird die Aufnahmequalität reduziert, aber damit auch der benötigte Speicherplatz.

Permanenter Zeitversatz

- Einstellungen der Timeshift-Funktion vornehmen.

Wählen Sie mit den Pfeiltasten Hoch/Runter zwischen Ein und Aus. Bestätigen Sie mit Enter. Bei aktivierter Funktion startet Timeshift automatisch im Video IN Modus.

Aufnahmegerät

- Gerät zum Speichern der Aufnahmen einstellen.

Wählen Sie mit den Pfeiltasten Hoch/Runter, um zwischen der Festplatte und USB Speicher zu wählen. Bestätigen Sie mit Enter.

3.5 Netzwerkeinstellungen

Konfigurieren Sie in diesem Menü die Einstellungen für das Ethernet und WLAN (Schnurloses lokales Netzwerk).

TV Audio Video REC Network System Misc Wired Lan Setup On : 192.168 1.140 Wireless Setup Off : DHCP Not ready!

LAN-Einrichtung

- DHCP IP (AUTO)

Zur automatischen Erlangung der IP-Adresse auswählen.

- FESTE IP (MANUELL)

Manuelle Eingabe von IP-Adresse, Subnet-Maske, Default Gateway und DNS Server IP-Adresse.

WLAN-Einrichtung

- Auswahl eines Verbindungsprofils

Dieser Player kann bis zu drei schnurlose Netzwerkverbindungen speichern. Drücken Sie ENTER um zum nächsten Schritt zu gelangen, RETURN um abzubrechen und PLAY zur Herstellung der Verbindung.

- Verbindungsmodus

Wählen Sie Infrastruktur (AP) oder Peer-to-Peer (Ad Hoc). Drücken Sie ENTER um zum nächsten Schritt zu gelangen, oder RETURN um abzubrechen.

- Infrastruktur (AP)

Im Infrastruktur-Modus werden Computer mit WLAN Netzwerkadaptern, auch WLAN Clients genannt, unter Verwendung eines WLAN Routers oder ACCESS POINTS mit einem bestehenden Netzwerk verbunden.

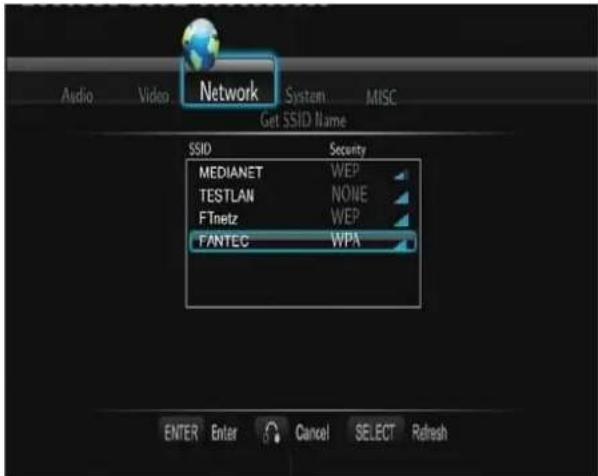

SSID-Name

Network Audio Video System MISC Get SSID Name SSID Security MEDIANET WEP TESTLAN NONE FTnetz WEP FANTEC WPA ENTER Enter Cancel SELECT Refresh

Drücken Sie ENTER um zum nächsten Schritt zu gelangen, RETURN um abzubrechen, oder GOTO zur Aktualisierung der SSID-Liste.

Hinweis: WEP (Wired Equivalent Privacy) und WPA (Wi-Fi Protected Access) in der Sicherheitsliste bedeuten, dass das Netzwerk verschlüsselt ist, d.h., ein Schlüssel für den Netzwerkzugang benötigt wird. NONE bedeutet, dass es sich um ein offenes Netzwerk handelt.

WEP-/ WPA-Schlüssel eingeben

Audio Video Network WPA Key 122333 1 2 3 4 5 OK 5 7 8 9 0 q w e r t CAPS y u i o p a s d f g <- h j k l - z x c v b -> n m / \ _ ' = [ ] ? shift ; ' . .

Der Kodierungsschlüssel kann über die virtuelle Tastatur eingegeben werden. Nehmen Sie mit den Pfeiltasten eine Auswahl vor, drücken Sie ENTER für die Eingabe, CAPS zur Umschaltung zwischen Groß- und Kleinschreibung, <- zum Löschen eines Zeichens, -> zum Einfügen eines Leerzeichens, shift um noch mehr Symbole verfügbar zu machen, und OK zur Bestätigung.

Testverbindung

Der Testvorgang nimmt einige Zeit in Anspruch, bitte warten Sie. Nach dem erfolgreichen Test werden die Netzwerkdaten (Profilname, IP-Adresse, Subnet-Maske, Gateway, usw.) auf dem Bildschirm angezeigt.

- Peer-to-Peer (Ad-Hoc)

Im Peer-to-Peer Modus, auch Ad Hoc Modus oder Computer-zu-Computer Modus genannt, werden schnurlose Clients direkt miteinander verbunden, ohne dass ein schnurloser Router oder Zugangspunkt benötigt werden.

Ad-Hoc Setup

Network Ad-Hoc Setup Ad-Hoc Setup Wireless SSID RLT00E04C000002 Wireless Security Open System Shared key (WEP) Host IP 192 168 59 254 ENTER Enter Cancel Play

Drücken Sie ENTER um zum nächsten Schritt zu gelangen, ZURÜCK um abzubrechen, oder WIEDERGABE zur Herstellung der Verbindung.

Host-Name

- Wählen Sie den Netzwerknamen des Players.

- BitTorrent und Samba aktivieren/deaktivieren.

3.6 Systemeinstellungen

Konfigurieren Sie in diesem Menü die Systemeinstellungen.

System Menu Language English Text Encoding Unicode(UTF8) Login Control Off Extension Info System Update

Menü-Sprache

- Die OSD-Sprache (On Screen Display) auswählen. (Englisch, Spanisch, Französisch, Deutsch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Slowenisch, Rumänisch, Portugiesisch, Hebräisch, Ungarisch, Slowakisch)

Textencodierung

- Die Option der Textenkodierung (Untertitelanzeige) festlegen.

Systemaktualisierung

• Wählen Sie Erweiterungspaket Aktualisierung zur Aktualisierung von
  Erweiterungsdateien für BT Download, NAS und Webserver.
• Wählen Sie Systemaktualisierung zur Aktualisierung der Firmware über USB-Stick.
  1) Kopieren Sie „install.img“ in das Stammverzeichnis des USB-Sticks und schließen Sie ihn am USB HOST Port des Players an.
  2) Drücken Sie ENTER zur Bestätigung.

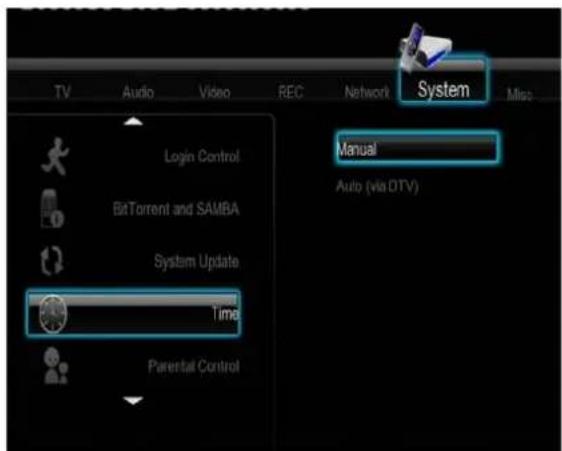

Zeit

- Einstellung der Systemuhrzeit.

TV Audio Video REC Network System Login Control BitTorrent and SAMBA System Update Time Parental Control Manual Auto (via DTV) Miss

Wählen Sie mit den Pfeiltasten Hoch/Runter zwischen manueller und automatischer (via DTV) Einstellung. Bestätigen Sie mit Enter.

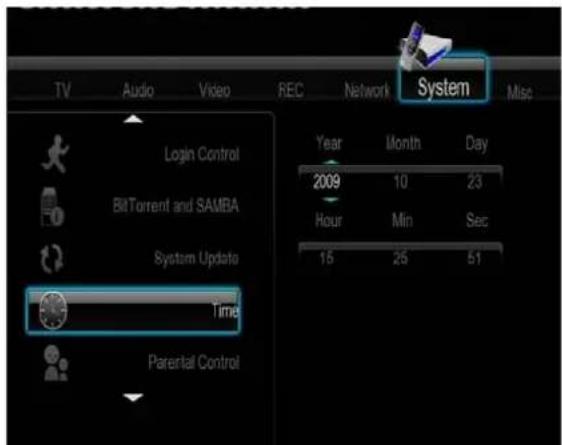

Manuell

TV Audio Video REC Network System Misc Login Control BitTorrent and SAMBA System Update Time Parental Control Year Month Day 2009 10 23 Hour Min Sec 16 25 51

Wählen Sie mit den Pfeiltasten Links/Rechts eines der Felder und ändern Sie mit den Pfeiltasten Hoch/Runter die jeweiligen Einstellungen. Die Nummerntasten können hier auch angewendet werden. Bestätigen Sie Ihre Einstellungen mit Enter.

Kindersicherung

- Einstellungen der Kindersicherung vornehmen.

Für die Änderung der Einstellungen wird ein Passwort benötigt. Das Herstellerpasswort lautet '0000'. Geben Sie das Passwort mit den Nummerntasten ein und bestätigen Sie mit Enter.

Systemsperre

Aktivieren oder deaktivieren Sie mit den Pfeiltasten Hoch/Runter die Kindersicherung. Bestätigen Sie mit Enter.

Region

Wählen Sie mit den Pfeiltasten Hoch/Runter die Region. Bestätigen Sie mit Enter.

Kennwort

Mit den Nummerntasten können Sie das Passwort eingeben oder ändern. Bestätigen Sie mit Enter.

Fernsehprogramme ohne Altersbeschränkung sperren

Mit den Pfeiltasten Hoch/Runter aktivieren oder deaktivieren. Bestätigen Sie mit Enter.

TV-Bewertungen

Nehmen Sie die Auswahl mit den Pfeiltasten vor. Bestätigen Sie mit Enter oder drücken Sie Zurück zum Beenden.

HDD-Formatierung

- Formatierung der integrierten Festplatte.

Hinweis: Bitte beachten Sie, dass alle Daten auf der Festplatte während der Formatierung gelöscht werden.

Systeminfo

- Systeminformationen anzeigen (Firmware-Version, Festplatteninformation, Mac-Adresse, usw.)

Werkseinstellung

- System auf die Werkseinstellungen zurücksetzen.

3.7 Sonstiges

In diesem Menü können Sie verschiedene Einstellungen vornehmen.

Wiedergabe fortsetzen

- Die Funktion zur Fortsetzung der Wiedergabe von Videos ein-/ ausschalten (automatische Lesezeichen).

Diaschau Timing

- Die Intervallzeit für eine Bilder- Diaschau festlegen.

Übergangseffekt

- Die Übergangseffekte für eine Bilder- Diaschau programmieren.

Ken Burns

- Langsames Zoomen während der Foto-Wiedergabe

Hintergrundmusik

- Hintergrundmusikoptionen für die Bilderanzeige einstellen: Aus / Ordner / Wiedergabeliste.

Bildschirmschoner

- Den Bildschirmschoner ein-/ausschalten.

Filmvorschau

- Die Filmvorschau im Browser-Menü ein- oder ausschalten.

Untertitel Ein/Aus

- Untertitel aktivieren/ deaktivieren.

4. DVB-T Menü

In diesem Menü können Sie terrestrische digitale Fernsehsender anschauen oder aufzeichnen und von der Timeshift-Funktion Gebrauch machen. Wählen Sie im Hauptmenü das Icon DTV zum Einschalten des DVB-T Modus.

Die folgenden Tasten und Funktionen der Fernbedienung sind beim Anschauen von digitalen Fernsehprogrammen verfügbar.

Name	Funktion
Enter	Anzeige der Programmliste.
Hoch/Runter	Sender umschalten. (Sender können während der aktiven Aufzeichnung nicht umgeschaltet werden.)
Nummerntasten	Eingabe der Sendernummern. Bestätigen Sie die Eingabe mit Enter.
Aufnehmen	Aufzeichnung des aktuellen Fernsehprograms beginnen.
Timeshift	Timeshift-Funktion aktivieren.
Untertitel	Menü der Untertitelliste, falls verfügbar, aufrufen.
EPG	EPG-Menü aufrufen, falls verfügbar.
TTX	Teletextmenü aufrufen, falls verfügbar.
Zoom	Bildanzeige vergrößern.

DVB-T Programme ansehen

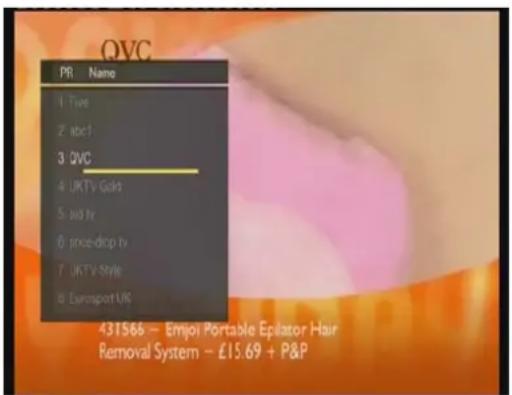

Programmliste

Drücken Sie, wenn Sie DVB-T Fernsehprogramme anschauen, die Taste Enter, um die Programmliste mit Programmnummer und Name anzuzeigen.

In dieser Liste werden alle Fernseh- und Radioprogramme angezeigt. Wählen Sie mit den Pfeiltasten Hoch/Runter einen Sender und bestätigen Sie mit Enter. Drücken Sie die Tasten Zurück/Weiter, um auf Seiten zurück oder weiter zu scrollen.

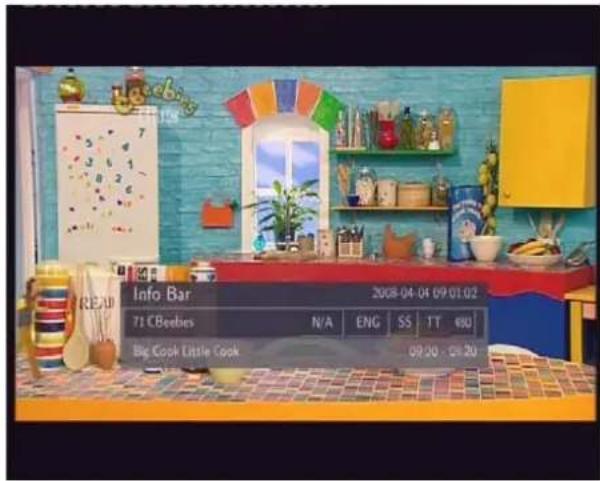

Informationsleiste

Während Sie mit den Pfeiltasten Hoch/Runter Sender umschalten, wird eine Informationsleiste mit den Senderinformationen angezeigt.

Info Bar 2008-04-01 09:01:02 71 C Beeches N/A ENG SS TT €82 Big Cook Little Cook 09:00 - 09:20

In der Leiste gibt es 4 Zeilen. Die folgende Abbildung einer Informationsleiste dient als Veranschaulichung:

N/A – kennzeichnet die Altersbeschränkung des Fernsehprogramms;

GER – kennzeichnet die Audiosprache;

SS – steht für Untertitel;

TT – steht für Teletext;

480 – kennzeichnet die Auflösung (SD - Standardauflösung, HD – hohe Auflösung).

Wenn die Zeilen versenkt erscheinen, ist die Option verfügbar.

Elektronische Programmzeitschrift

Drücken Sie, während Sie DVB-T Fernsehprogramme anschauen, die EPG-Taste, um die elektronische Programmzeitschrift anzuzeigen.

13 RTL2 Heute 14 Super RTL 15 VOX 24Sam 25Son 26Mon 27Die 28Mit 29Don 14:05-15:00 Gilmore Girls 15:00-15:55 Gilmore Girls 15:55-16:55 Mein Traumhaus am Meer 16:55-18:00 Menschen, Tiere & Doktoren 18:00-19:00 mieten, kaufen, wohnen 19:00-19:50 Das perfekte Dinner Gilmore Girls N/A Kanal Datum Program 2009.10.23 Fre 14:37

Mit den Tasten Zurück/Weiter schalten Sie Sender um. Ändern Sie mit den Pfeiltasten Links/Rechts das Datum. Ändern Sie mit den Pfeiltasten Hoch/Runter das Programm. Mit der MENU-Taste können Sie zeitgesteuerte Aufzeichnungen hinzufügen/ löschen.

Teletextmenü

Wenn das übertragene Programm Teletext unterstützt, können Sie durch Drücken der Taste TTX das Teletextmenü aufrufen.

Mithilfe der Pfeil- und Nummerntasten können Sie die Inhalte des Teletextmenüs anzeigen.

Untertitelmenü

Drücken Sie, während Sie DVB-T Fernsehprogramme anschauen, die SUBTITLE-Taste, um das Untertitelmenü aufzurufen.

Wählen Sie mit den Pfeiltasten Hoch/Runter einen Untertitel und bestätigen Sie mit Enter.

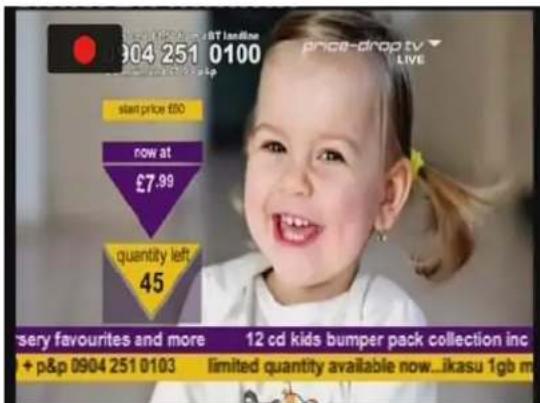

DVB-T Aufnahme

Mit REC starten Sie die Aufnahme, die Aufnahmedateien werden automatisch im Ordner REC gespeichert.

Das Gerät ermöglicht die gleichzeitige Anzeige und Aufnahme verschiedener Programme. Drücken Sie während des Programms ENTER, um die Kanalliste anzuzeigen, dann wählen Sie den gewünschten Kanal mit den Navigationstasten AUFWÄRTS/ABWÄRTS.

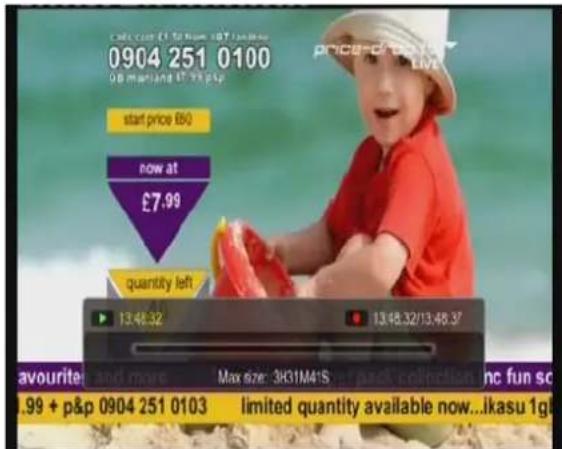

Zeitverschiebung

Mit dieser Funktion unterbrechen Sie ein Fernsehprogramm und setzen es zu einem späteren Zeitpunkt fort. Während der Unterbrechung wird es auf der internen Festplatte aufgezeichnet, soweit Speicherkapazität zur Verfügung steht. Mit TIME SHIFT aktivieren Sie die Funktion. Mit PLAY setzen Sie das Programm fort. Der Zeitverschiebungsmodus bleibt aktiviert, bis Sie ihn mit STOP beenden.

In diesem Menü können Sie alle audiovisuellen Signale vom A/V IN-Anschluss auf der Geräterückseite sehen und aufzeichnen oder die Zeitverschiebungsfunktion wählen. Wählen Sie das Symbol A/V In im Hauptmenü, um das Menü aufzurufen. Nachstehend einige Funktionstasten auf der Fernbedienung, welche Ihnen im AV IN-Menü zur Verfügung stehen.

Taste	Funktion
RECORD	Aufnahme des aktuellen Fernsehprogramms starten.
TIME SHIFT	Zeitverschiebungsfunktion aktivieren.
ZOOM	Bild vergrößern.

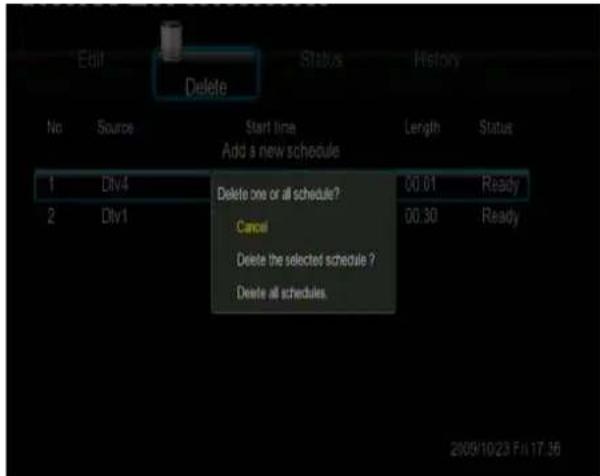

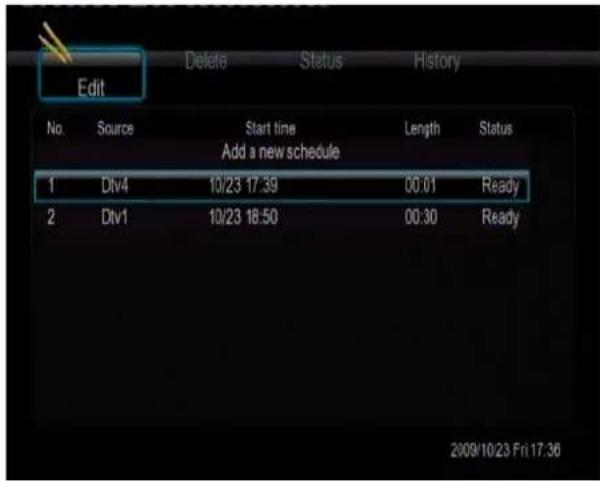

6. Menü der Timer-Aufnahme

Im Menü der der Timer-Aufnahme können Sie zeitgesteuerte Aufzeichnungspläne erstellen, bearbeiten oder löschen und den Status bzw. Ablauf der Pläne anzeigen.

Neuen Zeitplan hinzufügen

Wählen Sie in der Menüleiste mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Option Bearbeiten.

Wählen Sie Neuen Zeitplan hinzufügen und bestätigen Sie mit Enter. Auf dem Bildschirm erscheint die Einstellungsseite für den Zeitplan.

Wählen Sie mit den Pfeiltasten Links/Rechts auf der Fernbedienung die einzelnen Felder und ändern Sie mit den Pfeiltasten Hoch/Runter die jeweiligen Einstellungen.

Quelle	Videoquelle oder Fernsehsender für die Aufzeichnung auswählen.
Startzeit	Datum und Uhrzeit für die Aufzeichnung eingeben.
Länge	Dauer der Aufzeichnung einstellen.
Wiederholen	Einstellen, wie oft die zeitgesteuerte Aufzeichnung stattfinden soll: Einmal, täglich, Mo-Fr, Mo-Sa oder an einem beliebigen Wochentag.
Qualität	Qualität für die AV IN Aufzeichnung festlegen: HQ, SLP, EP, LP und SP. Je höher die Qualität, desto höher der benötigte Speicherplatz auf der Festplatte. Unter Freier HDD-Speicher auf der linken Bildschirmseite erhalten Sie nähere Informationen, wie viel Speicherplatz Ihnen für jede Einstellung zur Verfügung steht.
Vorschau	In diesem kleinen Vorschaufenster wird das aktuelle Programm des gewählten Senders angezeigt.

Zeitplan bearbeiten

Wählen Sie in der Hauptleiste mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Option Bearbeiten.

Wählen Sie in der Liste den zu bearbeitenden Zeitplan und bestätigen Sie mit Enter. Das Einstellungsmenü für den Zeitplan wird angezeigt. Ändern Sie den Zeitplan wie unter 'Neuen Zeitplan hinzufügen' beschrieben.

Zeitplan löschen

Wählen Sie in der Menüleiste mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Option Löschen.

Wählen Sie den zu löschenden Zeitplan und drücken Sie Enter. Es wird eine Bestätigungsaufforderung angezeigt.

Wählen Sie ABBRECHEN, Gewählten Zeitplan löschen oder Alle Zeitpläne löschen. Bestätigen Sie mit Enter.

Status des Zeitplans anzeigen

Wählen Sie in der Menüleiste mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Option Status.

Es wird die Zeitplanliste angezeigt. Wählen Sie einen Zeitplan und drücken Sie Enter.

Wählen Sie Ausgewählten Zeitplan aktivieren oder Aktivierten Zeitplan anhalten. Bestätigen Sie mit Enter.

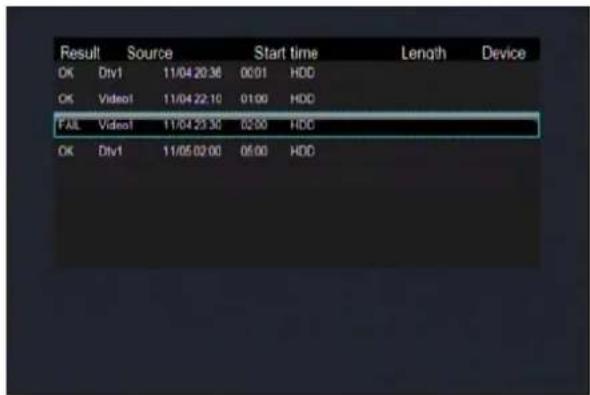

Verlauf der Aufzeichnung anzeigen

Wählen Sie in der Menüleiste mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Option Verlauf.

Hier wird der gesamte Verlauf aller eingestellten Aufzeichnungen angezeigt.

Result OK Dtv1 11/04 20:36 00:01 HDD OK Video1 11/04 22:10 01:00 HDD FAIL Video1 11/04 23:30 02:50 HDD OK Dtv1 11/05 02:00 06:00 HDD

7. Browser-Menü

Mithilfe des Browser-Menüs können Sie Mediadateien von Wechselspeichergeräten (USB-Stifte), Festplatte, Netzwerk, UPnP-Server und Wiedergabeliste durchsuchen und wiedergeben. Wählen Sie zum Öffnen des Menüs auf der Hauptseite den Icon Browser oder drücken Sie die BROWSER-Taste auf der Fernbedienung.

Folgende Tasten können während der Navigation durch das Browser-Menü verwendet werden.

Taste	Funktion
HOCH/RUNTER	Cursor nach oben/unten navigieren zum Auswählen von Geräten, Ordnern oder Dateien.
LINKS/RECHTS	Filteroptionen auswählen: Alle, Musik, Bilder und Videos.
ZURÜCK/WEITER	Zur vorhergehenden/nächsten Seite gehen.
ENTER	Ausgewählte Option öffnen oder bestätigen.
ROT	Dateien im Browser -> HDD-Menü auswählen.
GRÜN	Ausgewählte Dateien zur Wiedergabeliste hinzufügen.
RETURN	Zum vorhergehenden Menü zurückkehren

7.1 Alle durchsuchen

In diesem Modus werden alle Ordner und unterstützten Inhalte (Musik, Bilder und Videos) angezeigt.

All HDD Multimedia /.../ 001.jpg 002.jpg Listen To Your Heart James Blunt - You.. MPEG1_Stan_352x.. 4/8 music Photo Movies artist: DHT title: DHT-Listen To Your Heart album: Listen to Your Heart gene: Electronics & Dance comment: dut year: 2005 track: 1 Name: DHT - Listen To Your Heart-mj Size: 4 MBytes

Hinweis:

- Nähere Informationen zu unterstützten Formaten finden Sie unter '9.1 Technische Daten'.

- Musiktitel werden bei der Einstellung des Filters Alle möglicherweise nicht fortlaufend wiedergegeben. Schalten Sie stattdessen den Filter Musik ein.

7.2 Musik durchsuchen

In diesem Modus werden alle Ordner und unterstützten Audiodateien des aktuellen Verzeichnisses angezeigt.

Folgende Tasten stehen während der Musikwiedergabe zur Verfügung.

Taste	Funktion
PLAY/PAUSE	Wiedergabe starten/ unterbrechen.
FR / FF	Zurück- oder Vorspulen. Durch wiederholtes Drücken verschiedene Geschwindigkeiten einstellen.
REPEAT	Wiederholungseinstellungen: 1, Alle, Random oder Aus.
INFO	Informationsleiste während der Wiedergabe ein-/ausblenden.
STOP	Wiedergabe beenden.

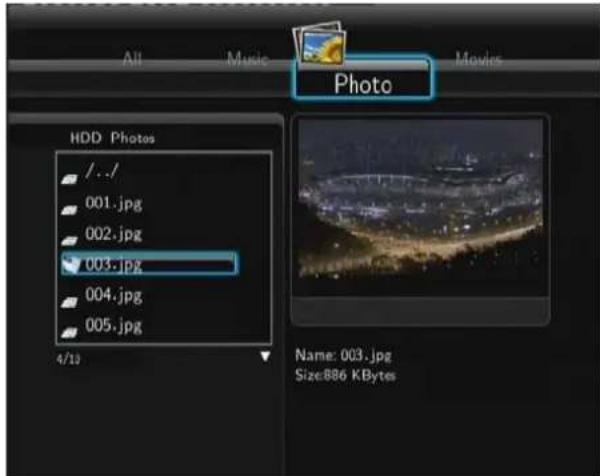

7.3 Foto durchsuchen

In diesem Modus werden alle Ordner und unterstützten Bilddateien des aktuellen Verzeichnisses angezeigt.

All Music Movie Photo HDD Photos /../ 001.jpg 002.jpg 003.jpg 004.jpg 005.jpg 4/10 Name: 003.jpg Size:886 KBytes

Folgende Tasten stehen während der Bildwiedergabe zur Verfügung.

Taste	Funktion
PLAY	Wiedergabe starten.
ZURÜCK/WEITER	Vorheriges oder nächstes Bild anzeigen.
LINKS/RECHTS	Bild drehen.
ZOOM	Bild vergrößern.
INFO	Informationsleiste während der Wiedergabe ein-/ausblenden.
STOP	Wiedergabe beenden.

Sie können Bilder auch als Diaschau mit Hintergrundmusik abspielen. Starten Sie zunächst die Musikwiedergabe und öffnen Sie dann Ihren bevorzugten Bildordner. Wenn die Diaschau aktiviert ist, startet diese automatisch, sobald Sie die PLAY-Taste drücken. (Unter

Zeiteinstellungen in Diaschau, Übergangseffekte und Hintergrundmusik im Kapitel '3.7 Andere' finden Sie nähere Informationen.)

7.4 Filme durchsuchen

In diesem Modus werden alle Ordner und unterstützten Videodateien des aktuellen Verzeichnisses angezeigt.

All Music Photo Movies HDD HD /MPG/[1080P]K: /../ -09-07.LA.VS.NO. [CHD]01-13-08... [CHD]01-14-08.L.. [CHD]01-17-08.P.. [CHD]01-23-08.L.. 2/16 00:00:17 / 00:02:25 Name: [CHD]01-09-07.LA.VS.NO.K Size:273 MBytes

Die folgenden Tasten stehen während der Videowiedergabe zur Verfügung.

Taste	Funktion
PLAY/PAUSE	Wiedergabe starten/ unterbrechen
SLOW	Wiedergabe in Zeitlupe. Durch wiederholtes Drücken die Geschwindigkeit einstellen.
FR / FF	Zurück- oder vorspulen. Durch wiederholtes Drücken die Geschwindigkeit einstellen.
ZURÜCK/WEITER	Vorhergehendes oder nächstes Video abspielen.
REPEAT	Einstellungen zur Wiederholung: 1, Alle, Aus.
ZOOM	Bild vergrößern.
INFO	Informationsleiste während der Wiedergabe ein-/ausblenden.
GOTO	Anzeige des Wiedergabesuchmenüs.
A-B	Anfangs- und Endpunkt eines zu wiederholenden Abschnitts festlegen.
ANGLE	Kameraperspektive während der Wiedergabe einer DVD (mit mehreren Kameraperspektiven) ändern.
MENU	Während der DVD-Wiedergabe zum Hauptmenü zurückkehren.
AUDIO	Audiotrack während der Wiedergabe von DivX-Videos oder DVDs mit mehreren Audiotracks ändern.
SUBTITLE	Untertiteloptionen. Ändern Sie die Textverschlüsselung und Größe/Farbe/Zeitversetzung der Untertitel.
STOP	Wiedergabe beenden.

7.5 Audio- und Video-Streaming via Netzwerk

Sie können im Netzwerk (LAN oder WLAN) freigegebene Dateien kontinuierlich übertragen (Streamen). Nähere Informationen zu den Netzwerkeinstellungen finden Sie unter '3.4

Netzwerkeinstellungen'.

Es gibt zwei Möglichkeiten im Netzwerkmenü nach Dateien, die im Netzwerk freigegeben sind, zu suchen. Entweder durchsuchen Sie die Arbeitsgruppe oder Sie durchsuchen

'My Shortcuts'.

All NET /../ /My_Shortcuts/ /My_Neighbors/ /MSHOME/ 2/4 Music Photo Movies

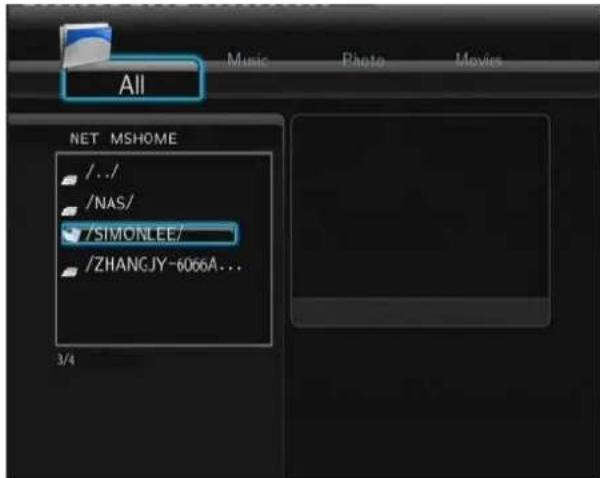

7.5.1 Arbeitsgruppen durchsuchen

Wählen Sie in der Gruppenliste die Arbeitsgruppe, zu der Ihr PC gehört, suchen Sie Ihren PC und bestätigen Sie mit ENTER. Sie können dann die freigegebenen Mediadateien, die Sie durchsuchen möchten, auswählen und abspielen.

All Music Photo Movies NET MSHOME /../ /NAS/ /SIMONLEE/ /ZHANGJY-6066A... 3/4

Hinweis:

- Während des Streamings von HD Videodateien (Auflösung bis zu 720p / 1080i / 1080p) via LAN oder WLAN kann es vorkommen, dass das abgespielte Video flackert. Dies passiert aufgrund der Netzwerkgeschwindigkeit, Bandbreiten und Signalstärke und ist normal.

- Aufgrund verschiedener Netzwerkzustände kann es vorkommen, dass eine Arbeitsgruppe manchmal nicht zugänglich ist oder nicht in der Liste angezeigt wird. In solch einem Fall müssen Sie die gemeinsamen Dateien über 'My_Shortcuts' suchen.

7.5.2 'My\_Shortcuts'durchsuchen

Sie können auch die 'Spezielle Dateiserver-IP' einstellen und im Menü über 'My_Shortcuts'darauf zugreifen.

- Drücken Sie die MENU-Taste; es erscheint ein Pop-up Fenster.

- Wählen Sie Hinzufügen. In dem geöffneten Pop-up Fenster können Sie Label, Netz-Benutzer-ID, Netzkennwort, Domain, Hostname und Spezielle Dateiserver-IP eingeben. Drücken Sie OK zum Bestätigen, Abbrechen zum Beenden, und Einfach/Detailliert zum Umschalten zwischen einfachen und erweiterten Einstellungen.

Label Net User ID Simon, Lee Net Password Domain Host Name Specific File Server IP 192 168 1 3 OK CANCEL Simple shift

- Wählen Sie den hinzugefügten Tastaturbefehl und bestätigen Sie mit ENTER. Sie können dann die freigegebenen Mediadateien auf dem Zielcomputer auswählen und abspielen.

All Music Photo Movies NET My_Shortcuts /../ /192.168.1.3:Simon /192.168.1.9:Hello.. 2/3

7.6 Audio- und Video-Streaming via UPnP-Server

Das System verfügt über einen internen UPnP (Universal Plug & Play) Client, welcher es dem Player ermöglicht, UPnP-Mediaserver im Netzwerk automatisch zu erkennen. Sie können die Mediadateien auf diesen Servern durchsuchen und kontinuierlich übertragen.

7.6.1 UPnP-Mediaserver auf Ihrem PC installieren

Es gibt eine Menge kostenloser und gewerblicher UPnP-Serversoftware, wie zum Beispiel Windows Media Connect, Windows Media Player 11, XBMC Media Center

(Linux/Mac/Windows), MediaTek (Linux), usw. Installieren Sie die gewünschte Software auf Ihrem Computer. In den folgenden Abschnitten wird Windows Media Player 11 auf Microsoft Windows XP SP2 als Beispiel erläutert.

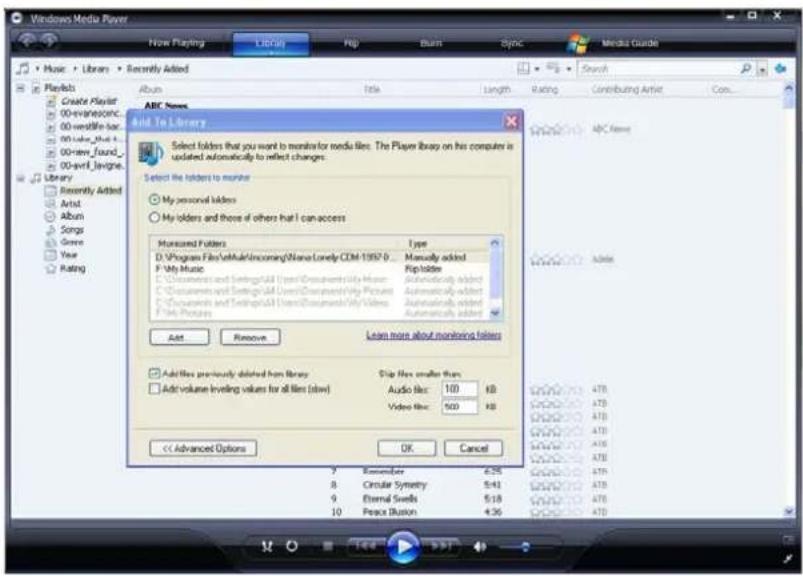

7.6.2 Medien auf Ihrem PC freigeben

Mithilfe der Medienfreigabefunktion von Windows Media Player 11 haben Sie überall in Ihrem Haus Zugriff auf die Inhalte Ihrer Windows Media Player Bibliothek.

- Öffnen Sie Windows Media Player 11, klicken Sie auf Bibliothek -> Bibliothek hinzufügen -> Erweiterte Einstellungen, um Mediadateien von der Bibliothek hinzuzufügen oder zu entfernen.

- Klicken Sie auf Bibliothek -> Medienfreigabe; erlauben oder verbieten Sie Geräten den Zugriff auf die Medienbibliothek. Klicken Sie auf Zulassen, um Ihren Player zu autorisieren.

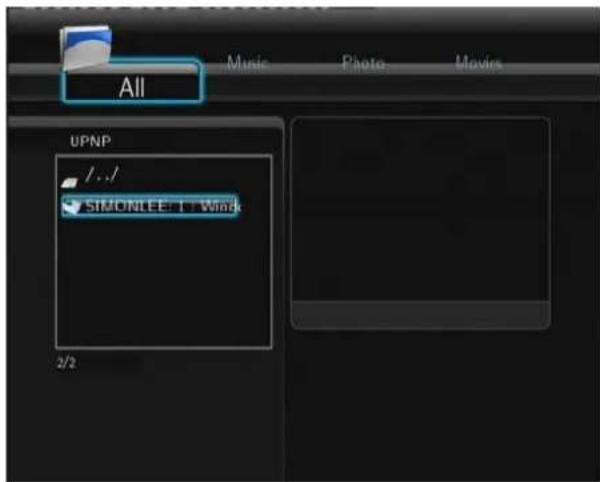

7.6.3 Media-Streaming auf Ihrem Player

• Schließen Sie Ihren Player an das Heimnetzwerk an (LAN oder WLAN).
• Öffnen Sie Browser - > UPnP-Menü des Players, wählen Sie den UPnP-Server und drücken Sie ENTER.

All Music Photo Movies UPNP /../ SIMONLEE1 - Work 2/2

- Durchsuchen Sie nun die von Windows Media Player 11 freigegebene Medienbibliothek.

All UPNF SIMCNLEE: 1 : Windc /../ /Music/ /Pictures/ /Playlists/ /Video/ 2/5 Music Photo Movies

Hinweis:

• Vergewissern Sie sich, dass sich Ihr Spieler und Computer in dem gleichen lokalen Netzwerk und Subnet befinden.
• Zugangsschutzsysteme können die Kommunikation Ihres Players mit dem Computer verhindern. Öffnen Sie die Anschlüsse manuell und fügen Sie Ihren Player zur 'sicheren' Liste hinzu oder deaktivieren Sie Firewall vorübergehend.

7.7 Dateien und Ordner umbenennen/löschen

Drücken Sie während der Navigation durch das Browser-Menü die MENU-Taste, um ein Pop-up Fenster zu öffnen, in dem Sie Dateien oder Ordner umbenennen und löschen können.

All HDD Multimed /../ 001.jpg 002.jpg DHT - Listc James Blunt MPEG1_Stan_352x.. 2/8 Name: 001.jpg Size:707 KBytes Return Rename Delete

Wählen Sie mit den Pfeiltasten HOCH/RUNTER zwischen Zurückkehren, Umbenennen und Löschen. Bestätigen Sie mit ENTER.

7.8 Wiedergabeliste verwalten

Dieser Player unterstützt die Wiedergabelistenfunktion, mithilfe derer Sie Inhalte auf der lokalen Festplatte als Favoriten zur Wiedergabeliste (Alle, Musik, Bilder und Videos) hinzufügen und jederzeit abspielen können.

7.8.1 Dateien zur Wiedergabeliste hinzufügen

Wählen Sie die Datei, die Sie als Favorit hinzufügen möchten. Drücken Sie die ROTE Taste, um die Datei mit einem Häkchen zu markieren. Bestätigen Sie mit der GRÜNEN Taste; auf dem Bildschirm erscheint die Nachricht 'Ausgewählte Datei(en) zur Liste hinzufügen'. Die Auswahl mehrerer Dateien ist möglich. Siehe nachfolgende Abbildung.

7.8.2 Wiedergabeliste durchsuchen

Wählen Sie im Browser-Menü mit den Pfeiltasten HOCH/RUNTER die Wiedergabeliste.

Wählen Sie mit den Tasten LINKS/RECHTS zwischen Alle, Musik, Foto und Filme.

Bestätigen Sie mit der ENTER-Taste. Die Wiedergabeliste wird geöffnet.

Wenn Sie eine Datei aus der Wiedergabeliste löschen möchten, drücken Sie bitte die ROTE Taste für die Auswahl; bestätigen Sie mit der GRÜNEN Taste.

8. Dateien kopieren

Wählen Sie auf der Hauptseite die Option Datei kopieren, um dieses Menü zu öffnen. Durch Drücken der COPY-Taste auf der Fernbedienung können Sie Dateien und Ordner zwischen den Wechselspeichergeräten (USB-Stifte, USB-Festplatten), der Festplatte und dem Netzwerk kopieren und verschieben.

Die folgenden Tasten stehen im Menü Datei kopieren zur Verfügung.

Taste	Funktion
HOCH/RUNTER	Cursor aufwärts/abwärts navigieren, um Geräte oder Ordner auszuwählen.
RECHTS	Zum nächsten Schritt gelangen.
MENU	Ordner oder Dateien auswählen (oder abbrechen). (Die ausgewählten Optionen werden angekreuzt).
STOP	Gesamte Auswahl löschen.
ENTER	Bestätigung der ausgewählten Optionen.

Gehen Sie wie folgt vor, um Ordner/ Dateien zwischen den Geräten zu kopieren/ zu verschieben.

• Schritt 1: Quellgerät und Zielgerät auswählen.
• Schritt 2: Die zu kopierenden Dateien oder Ordner auswählen.
• Schritt 3: Zielordner für die ausgewählten Dateien oder Ordner auswählen.
• Schritt 4: Wählen Sie Kopieren oder Verschieben, um fortzufahren.

9. Medienbibliothek

E/fantec MEDIA LIBRARY ARTIST, GENRE, ALBUM... Internet Radio P2P Audio Media Library Schedule Record File Copy i Manage and Search Media Files

Es handelt sich hierbei um eine leistungsstarke Suchmaschine. Über das Menü der Medienbibliothek können Sie Multimediadateien der internen Festplatte suchen und durchstöbern. Wählen Sie zum Öffnen dieses Menüs auf der Hauptseite die Option Media Library.

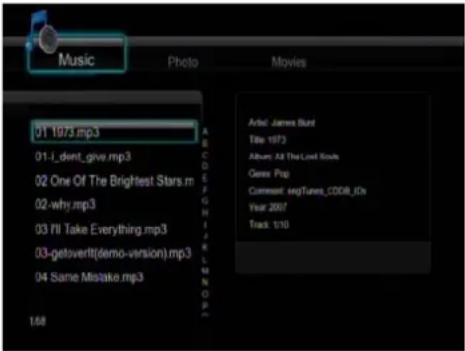

9.1 Musikbibliothek

Wählen Sie mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Registerkarte Musik.

Wählen Sie mit den Pfeiltasten Hoch/Runter zwischen den Einstellungen Aktualisieren, Suchen, Alle, Interpret, Genre und Album. Bestätigen Sie mit der Enter-Taste.

Aktualisierung	Aktualisierung und Synchronisierung aller auf der internen Festplatte gespeicherten Musikdateien mit der Bibliothek.
Suchen	Musikdateien anhand ihrer Titel suchen.
	Treffen Sie mit denPfeiltasteneine Auswahl und bestätigen Sie mitEnter.Wählen Sie OK und drücken Sie erneut dieEnter-Taste.Die von Ihnen gewünschten Dateien werden nun auf dem Bildschirm angezeigt.
Alle	Auflistung aller Musikdateien in der Bibliothek.
Künstler	Auflistung aller Musikdateien nach Interpret geordnet.
	Wählen Sie mit den PfeiltastenHoch/Runtereinen Interpreten und bestätigen Sie mitEnter.
Genre	Auflistung aller Musikdateien nach Genre geordnet.Wählen Sie mit den PfeiltastenHoch/Runterdas Genre und bestätigen Sie mitEnter.
Album	Auflistung aller Musikdateien nach Album geordnet.Wählen Sie mit den PfeiltastenHoch/Runterein Album und bestätigen Sie mitEnter.
Schnellsuche	Durch Drücken derrechtenPfeiltaste können Sie die Schnellsuchleiste zum Durchsuchen der Musikdateien in der Bibliothek einblenden.Wählen Sie mit den PfeiltastenHoch/RunterBuchstaben auf der Schnellsuchleiste und bestätigen Sie mitEnter.Die Musikdateien mit den eingegebenen Buchstaben werden angezeigt. Drücken Sie dielinkePfeiltaste, um einen Buchstaben zu löschen, oder dieRETURN-Taste, um die Schnellsuchleiste auszublenden. Mit derEnter-Taste starten Sie schließlich die Wiedergabe.

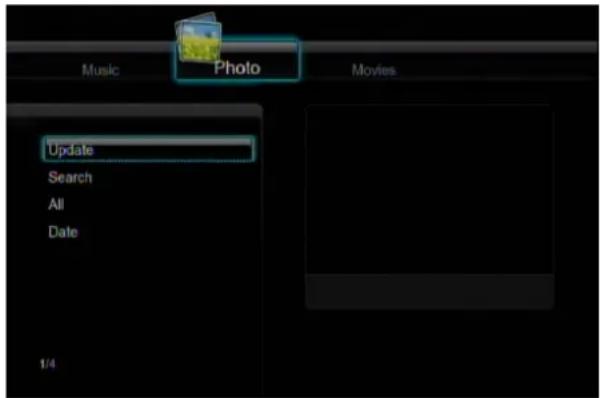

9.2 Bilderbibliothek

Wählen Sie mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Registerkarte Bilder.

Music Photo Movies Update Search All Date 1/4

Wählen Sie mit den Pfeiltasten Hoche/Runter zwischen den Einstellungen Aktualisieren, Suchen, Alle und Datum. Bestätigen Sie mit Enter.

Aktualisierung	Aktualisierung und Synchronisierung aller auf der internen Festplatte gespeicherten Bilder mit der Bibliothek.

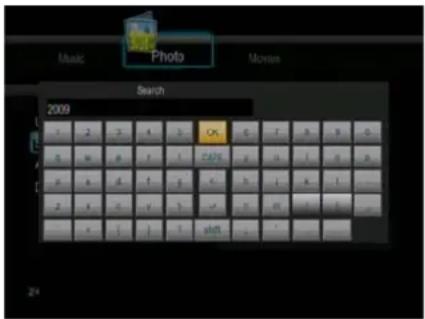

Suchen	Suche von Bildern anhand ihrer Titel.Treffen Sie mit denPfeiltasteneine Auswahl und bestätigen Sie mitEnter. Wählen Sie OK und drücken Sie erneut dieEnter-Taste. Die von Ihnen gewünschten Dateien werden nun auf dem Bildschirm angezeigt.
Alle	Auflistung aller Bilder in der Bibliothek.
Datum	Auflistung aller Bilder nach Datum geordnet.Wählen Sie mit den PfeiltastenHoch/Runterdas Datum und bestätigen Sie mitEnter.
Schnellsuche	Durch Drücken derrechtenPfeiltaste können Sie die Schnellsuchleiste zum Durchsuchen der Bilddateien in der Bibliothek einblenden.Wählen Sie mit den PfeiltastenHoch/RunterBuchstaben auf der Schnellsuchleiste und bestätigen Sie mitEnter. Die Bilddateien mit den eingegebenen Buchstaben werden angezeigt. Drücken Sie dielinkePfeiltaste, um einen Buchstaben zu löschen, oder dieRETURN-Taste, um die Schnellsuchleiste auszublenden. Mit derEnter-Taste starten Sie schließlich die Wiedergabe.

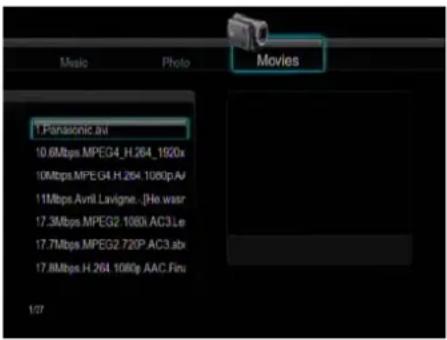

9.3 Videobibliothek

Wählen Sie mit den Pfeiltasten Links/Rechts auf der Fernbedienung die Registerkarte Videos.

Wählen Sie mit den Pfeiltasten Hoch/Runter zwischen den Einstellungen Aktualisieren, Suchen, Alle, Schauspieler, Genre und Jahr. Bestätigen Sie mit der Enter-Taste.

Aktualisierung	Aktualisierung und Synchronisierung aller auf der Festplatte gespeicherten Videos mit der Bibliothek.
Suchen	Videos anhand ihrer Titel suchen.Treffen Sie mit denPfeiltasteneine Auswahl und bestätigen Sie mit Enter. Wählen Sie OK und drücken Sie erneut dieEnter-Taste. Die von Ihnen gewünschten Dateien werden nun auf dem Bildschirm angezeigt.
Alle	Auflistung aller Videos in der Bibliothek.
Schauspieler	Auflistung aller Videos nach Schauspielern geordnet.Wählen Sie mit den PfeiltastenHoch/Runtereinen Schauspieler und bestätigen Sie mitEnter.
Genre	Auflistung aller Videos nach Genre geordnet.Wählen Sie mit den PfeiltastenHoch/Runterdas Genre und bestätigen Sie mitEnter.
Jahr	Auflistung aller Videos nach Jahren geordnet.
	Wählen Sie mit den PfeiltastenHoch/Runterdas Jahr und bestätigen Sie mitEnter.
Schnellsuche	Durch Drücken derrechtenPfeiltaste können Sie die Schnellsuchleiste zur Vorschau von Videos in der Bibliothek einblenden.
	Wählen Sie mit den PfeiltastenHoch/RunterBuchstaben auf der Schnellsuchleiste und bestätigen Sie mitEnter. Die Videodateien mit den eingegebenen Buchstaben werden angezeigt. Drücken Sie dielinkePfeiltaste, um einen Buchstaben zu löschen, oder dieRETURN-Taste, um die Schnellsuchleiste auszublenden. Mit derEnter-Taste starten Sie schließlich die Wiedergabe.

Hinweis:

Um die Suchfunktionen noch effektiver einsetzen zu können, empfehlen wir Ihnen, Videos anhand der folgenden Schreibweise zu benennen und auf der internen Festplatte zu speichern.

Schreibweise: [Name][Schauspieler][Genre][Jahr].Format

Beispiele:

[Pretty.Woman.CD1][Richard Gere][Liebe][1990].avi

[The.Dark.Knight.CD1][Christian Bale][Action][2008].mpeg

10. Internet-Radio

Dieser Player ist mit der kostenlosen Funktion SHOUTcast Internet-Radio ausgerüstet. Wählen Sie in der Hauptseite das Icon Internet-Radio, um das Menü zu öffnen.

• Vergewissern Sie sich, dass der Player ordnungsgemäß mit LAN- oder WLAN verbunden ist. Nähere Information finden Sie unter '3.3 Netzwerkeinstellungen ändern';
• Wenn Sie das Menü Digitales Radio zum ersten Mal öffnen, benötigt das System einige Minuten zum Herunterladen der Daten vom Internet; bitte warten Sie einen Augenblick.

Mit den folgenden Tasten können Sie durch dieses Menü navigieren.

Taste	Funktion
HOCH/RUNTER	Cursor bewegen, um Sender, Kanal und Genre auszuwählen.
PREV / NEXT	Seite hoch-/runterscrollen.
ENTER	Bestätigen und ausgewähltes Menü öffnen.
MENU Einen markierten Sender zu/von den Favoriten hinzufügen/löschen.
PLAY	Wiedergabe nach Auswahl eines Kanals starten.
STOP	Wiedergabe beenden.
RETURN	Zum vorhergehenden Menü zurückkehren.

Sender

- Alle heruntergeladenen Sender werden in diesem Menü aufgelistet.

Genre

- In diesem Menü können Sie Sender nach Genre durchsuchen (Pop, Rock, Jazz, usw.).

Favoriten

- Speichern Sie Ihre Lieblingssender in diesem Menü.

Suche

- Hier können Sie nach Sendern suchen. (Bitte besuchen Sie www.shoutcast.com für verfügbare Sender)

11. Downloads

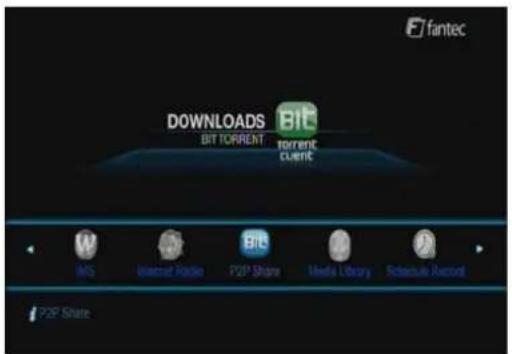

Wählen Sie die P2P Option im Hauptmenü. In diesem Menü können Sie den fortschritt der Torrent Dateien ansehen und Sie können die BT-Downloadeinstellungen in diesem Menü konfigurieren. Mit den Navigationstasten LINKS/RECHTS rufen Sie das Downloadmenü und die BT-Einstellungen auf.

DOWLOADS BIT TORRENT torrent client IMS Internet Radio P2P Share Media Library Schedule Record P2P Share

Neue Torrentdatei hinzufügen

Finden Sie Ihre Torrentdatei im Browsermenü, dann drücken Sie MENU, um die Torrentdatei herunterzuladen.

All Music Photo Movies USB C: /43/ /8-22-23百冲/ /nasaaacacaaa/ /audio/ /Avril.Lavigne - [5-Sides/ .B1.torent/ 14/52

All Music Photo Movies USB - C:\B7 toment [1.1] add_Blacksmith_04_14601 [htb]宽心计-06-10(国语字) [★黑@感原创★]htb连续歌 [★黑@感原创★][台湾]欧大 [破位图]哈里生妇.desperral Return Rename Delete Add the tumor

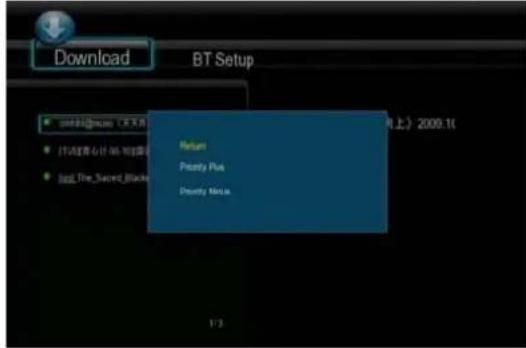

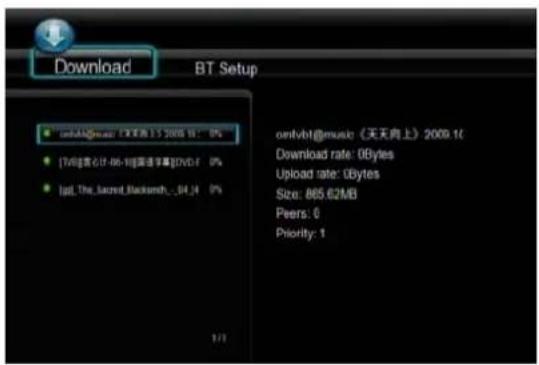

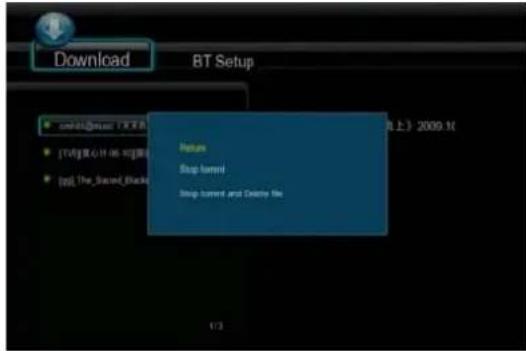

Downloadmenü

Nach dem Hinzufügen der BT-Dateien wird der Fortschritt in diesem Menü angezeigt.

In diesem Menü können die folgenden Tasten benutzt werden:

Taste	Funktion
AUFWÄRTS/ABWÄRTS	Navigation aufwärts/abwärts.
MENÜ	Einstellen der Downloadaufgabe.
PAUSE	Download unterbrechen.
WIEDERGABE	Download beginnen.
STOPP	Download beenden.
ZURÜCK	Rückkehr in das vorherige Menü.

BT-Einstellungsmenü

Im BT-Einstellungsmenü können Sie die nachstehenden Einstellungen konfigurieren. Ändern Sie die Einstellungen mit AUFWÄRTS/ABWÄRTS und ENTER.

• Einstellen der maximalen Downloadrate.
• Einstellen der maximalen Uploadrate.
• Einstellen der Ruhestunden zum automatischen Start des nächsten Downloads.
• Einstellen der Ruhestunden.
• Einstellen der automatischen Löschung beendeter Torrentdateien.
• Einstellen der maximalen Anzahl gleichzeitiger Downloadaufgaben.

12. NAS-Funktion (SAMBA)

Dieser Player kann als NAS-Gerät (Netzwerkspeicher) benutzt werden. Er kann an das Heimnetzwerk über Ethernet oder WLAN eingerichtet werden. Diese Funktion ermöglicht die Speicherung und das Aufrufen großer Datenmengen per Netzwerk.

Bei korrektem Netzwerkanschluss aktivieren Sie BitTorrent und SAMBA im Einstellungsmenü zur Nutzung der NAS-Funktion (siehe Abschnitt 3.4 Systemeinstellungen ändern für weitere Einzelheiten) und geben Sie dann die \IP-Adresse im Fenster Ausführen (klicken Sie im Startmenü Ausführen) oder in der Adressenzeile des Internet Explorer auf Ihrem PC (ist die IP-Adresse des Players beispielsweise 192.168.0.9, so geben Sie \192.168.0.9 ein) ein, dann klicken Sie OK oder drücken Sie ENTER auf der Tastatur.

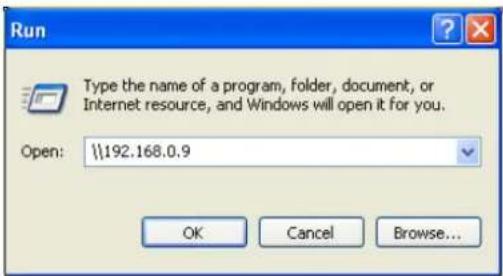

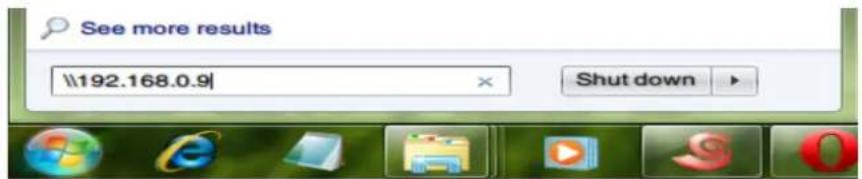

Unter Windows Vista und Windows 7 geben Sie \192.168.0.9 in der Suchleiste ein, dann drücken Sie ENTER auf der Tastatur.

Sie können auf der Festplatte des Players gespeicherte Dateien anzeigen und bearbeiten. Auf diese Weise können Sie ebenfalls Dateien über das Netzwerk zwischen Ihrem PC und dem Player wiedergeben oder kopieren.

BITTE BEACHTEN SIE:

1. Bitte starten Sie im Einstellungsmenü zunächst SAMBA Funktion, bevor Sie diese Funktion benutzen.

13. IMS-Menü (Internet Multimedia Service)

Dies ist eine zusätzliche Multimedia Funktion. Alle Inhalte und Dienste unter diesem Feature werden durch dritte Dienstanbieter bereitgestellt, wir bieten keine Inhalte und Dienste an und wir übernehmen keine Verantwortung für diese Inhalte und Dienste. Wir übernehmen keine Verantwortung für Betriebsstabilität der Inhalte und Dienste; können Sie beispielsweise nicht auf bestimmte Websites für Videostreaming oder Nachrichtensendungen zugreifen oder die Inhalte wurden geändert, so liegt die Verantwortung hierfür bei dritten Dienstanbietern. Arbeiten diese Funktionen nicht ordnungsgemäß, so wenden Sie sich bitte an unseren Kundendienst oder besuchen Sie unsere Website für entsprechende Informationen.

14. Aktualisierung der Firmware

Die Firmware ist das auf dem Gerät installierte Betriebssystem (OS). Aktualisierungen der Firmware können neue Funktionen und Verbesserungen bringen und Programmfehler beheben.

Nähere Informationen finden Sie unter System aktualisieren und Erweiterte Informationen im Kapitel '3.4 Systemeinstellungen ändern'.

Sie können Ihre Firmware wie folgt aktualisieren:

• Kopieren Sie die Datei 'install.img' in das Hauptverzeichnis eines USB-Sticks;
• Stecken Sie den USB-Stick an den USB HOST Anschluss des Players an;
• Halten Sie die BETRIEBSTASTE an der Frontplatte gedrückt und schließen Sie den Player mit Stromversorgung an;
• Warten Sie länger als 3 Sekunden, und nehmen Sie dann Ihren Finger von der BETRIEBSTASTE.

Der Aktualisierungsprozess beginnt automatisch. Die LED-Anzeige an der Frontplatte leuchtet und blinkt während der Installation. Wenn das Gerät an einen Fernseher angeschlossen ist, wird auf dem Fernsehbildschirm ein Installationsfenster geöffnet.

15. Anhang

15.1 Technische Daten

UNTERSTÜTZTE I/O SCHNITTSTELLEN:

• 3.5" SATA HDD
• USB 2.0 HOST Anschluss x 2 (kompatibel mit USB 1.1)
• Card Reader (unterstützt SD/SDHC/MMC/MS/MS Pro)
• USB 2.0 GERÄT Anschluss (Anschluss an PC)
  ● Composite A/V IN Buchse (CVBS)
  ● Composite A/V OUT Buchse (CVBS)
  ● Component Y/Pb/Pr Buchse
• SCART OUT
• ANT.RF IN/OUT Buchse
  ● HDMI V1.3 Schnittstelle
• Optische S/PDIF Buchse
• DC-IN 12V

UNTERSTÜTZTE DATEISYSTEME:

- MP2/3, OGG Vorbis, WMA (DRM, und Advanced Profile werden nicht unterstützt), PCM, LPCM, MS-ADPCM, LC-AAC, HE-AAC, COOK, RA-Lossless

UNTERSTÜTZTE UNTERTITELFORMATE:

NETZWERKEIGENSCHAFTEN

● 10/100Mbps Auto-Negotiation Ethernet
- 802.11b/g/n WLAN, bis zu 300Mbps (mit optionalem FANTEC WiFi USB-Adapter)

VIDEOAUFZEICHNUNG

● Aufnahmeformat DTV: TS
● Aufnahmeformat AV IN: MPG (MPEG2, MP2)

Hinweis: Technische Daten und Design dieses Geräts unterliegen unangekündigten Änderungen.

15.2 Häufig gestellte Fragen

Frage 1. Wenn ich das USB-Gerät trennen möchte, erscheint ständig die Nachricht "Das Gerät 'Allgemeiner Datenträger' kann momentan nicht getrennt werden. Versuchen Sie es später erneut."; was kann ich tun?

Antwort:

Schließen Sie alle Programme, die eventuell auf die Daten des Players zugreifen, einschließlich Windows® Explorer. Falls dies nicht hilft, schließen Sie bitte alle Programme und warten Sie weitere 20 Sekunden; versuchen Sie dann erneut, das Gerät über den grünen Pfeil zu trennen. Falls es dann immer noch nicht funktioniert, sollten Sie den Player herunterfahren und dann das USB-Kabel herausziehen.

Frage 2. Es existieren Datei- und Ordnernamen, die ich vorher nicht erstellt habe, oder die Namen sind seltsames Kauderwelsch.

Antwort:

Die Dateibelegungstabelle (FAT) des Players wurde mit großer Wahrscheinlichkeit korrumpiert. Dies kann passieren, wenn der Player während des Lesens oder Beschreibens Ihres Computers per USB-Kabel getrennt wurde. Windows und Macintosh schreiben oft separate Dateien, wie z.B. finder.def oder "Datenträgerinformationen des Systems" auf die Festplatte. Dies sind normale Dateien und stellen keine Störung für Ihren Player dar.

Frage 3. Ich habe meinen Player zur Übertragung von Dateien zwischen verschiedenen Computern benutzt. Wird eine Defragmentierung der Player-Festplatte Schaden anrichten?

Antwort:

Eine Defragmentierung der Player-Festplatte kann nach der Übertragung vieler Dateien von und auf den Player nützlich sein. Eine Defragmentierung kann den Player nicht beschädigen. Vergewissern Sie sich, dass während der Anwendung des Windows® Defragmentierungsprogramms keine anderen Programme geöffnet sind. Der Player muss während dieses Prozesses an den externen Stromadapter angeschlossen sein.

Frage 4. Meine Dateien sind vom Player verschwunden.

Antwort:

Vergewissern Sie sich, dass Sie mit Hilfe des richtigen Browser-Modus Ihre Dateien durchsuchen, d.h., mit der richtigen Filterung: z.B. Bilder, Musik oder Filme.

Frage 5. Warum hat das Fernsehgerät während des Betriebs einen kurz blinkenden, blauen Bildschirm oder Bildschirmschoner?

Antwort:

Dies ist während der Initialisierung des Systems normal. Es erstellt die entsprechenden Parameter, so dass es die richtigen Videosignale an den Fernseher senden kann. Wenn der Fernseher während der Initialisierung falsche Signale erhält oder die Signale nicht stabil sind und dadurch ein Flackern auf dem Bildschirm auftritt, behandeln einige Fernsehgeräte diesen

Umstand als kein Signal, was in der Anzeige des blauen Bildschirms oder Bildschirmschoners resultiert.

Frage 6: Warum zeigt der Fernsehbildschirm ein völlig schlechtes Bild, wenn ich zu Y/Pb/Pr 480p, 576p, 720p, 1080i, oder 1080p umschalte?

Antwort:

Bitte überprüfen Sie, ob Ihr Fernsehgerät die Formate Y/Pb/Pr 480p, 576p, 720p, 1080i, und 1080p unterstützt. Falls nicht, verwenden Sie stattdessen bitte die A/V Signalanzeige. Drücken Sie auf der Fernbedienung die Taste TV-SYSTEM, schalten Sie den Videoeingang des Fernsehers auf NTSC oder PAL.

Frage 7. Warum gibt es bei der Wiedergabe von Filmen oder Musik über Y/Pb/Pr Component Ausgang keinen Ton?

Antwort:

Bei Y/Pb/Pr handelt es sich nur um einen Videoausgang, dieser beinhaltet keine Tonsignale. Bei Verwendung des Y/Pb/Pr Ausgangs verbinden Sie den A/V OUT Anschluss oder die S/PDIF Buchse mit dem Tonausgang.

Frage 8. Ich bekomme keinen SSID-Namen; im Display erscheint ständig: 'SSID nicht verfügbar!!'

Antwort:

Wenn der WLAN USB Adapter an den Player angeschlossen ist, benötigt dieser einige Zeit für die Initialisierung. Warten Sie bitte 1\~2 Minuten und versuchen Sie dann erneut, die SSID-Liste zu aktualisieren.

Frage 9. Ich kann über den Pfad Browser ->Netwerk-Menü keine auf meinem Computer gemeinsam genutzten Dateien sehen.

Antwort:

Überprüfen Sie folgende Sachverhalte:

1) Schließen Sie den Player an ein Netzwerk an und vergeben Sie zunächst die IP-Adresse;
2) Bitte aktivieren Sie auf Ihrem Computer NetBIOS von TCP/IP;
3) Bitte überprüfen Sie die Firewalleinstellungen Ihres PC;
4) Bitte aktivieren Sie das 'Gast' Konto Ihres Computers;
5) Bitte ermöglichen Sie den Datenzugriff auf die Ordner, die Sie auf Ihrem PC durchsuchen möchten, und vergewissern Sie sich, dass die Konten 'Alle' oder 'Besucher' Zugriffsrechte haben.

Frage 10. Ich habe alle Einstellungen richtig konfiguriert, dennoch funktioniert das schnurlose Netzwerk oder der UPnP noch nicht richtig.

Antwort:

Verwenden Sie einen Firewall wie zum Beispiel Norton Internet Security, McAfee Personal Firewall, Zone Alarm, usw., oder haben Sie sogar den integrierten Firewall von Windows XP? (Achten Sie bitte darauf, dass das Windows XP Service Pack 2 Ihren Firewall automatisch

aktualisiert und in den Werkseinstellung einschaltet ist.)

Wenn Sie einen Firewall verwenden, muss dieser eventuell konfiguriert werden bzw. erfordert Ausnahmen, um Ihnen die Sicht und die Kommunikation mit dem Player im Netzwerk zu ermöglichen. Um zu überprüfen, ob Ihre Firewall die Netzwerkkommunikation (einschließlich PING und Dateizugriff) behindert, unterbrechen Sie die Verbindung. Wenn Sie mit dem deaktivierten Firewall eine Verbindung herstellen können, müssen Sie den Player eventuell zur 'Zuverlässigen Liste' hinzufügen oder den Firewall für den lokalen Intranet-Zugang konfigurieren. Deaktivieren Sie im schlimmsten Fall Ihren Firewall lange genug, um den Player zu verwenden. Aktivieren Sie ihn dann erneut.

Frage 11. Ich verwende den 802.11n Wi-Fi Dongle mit einem schnurlosen 802.11n Router. Warum beträgt die Geschwindigkeit noch immer 802.11g 54Mbps anstatt von 300Mbps?

Antwort:

Der IEEE 802.11n Entwurf verbietet den Einsatz von hohem Datendurchlauf mit WEP oder TKIP als Unicast-Codes. Wenn Sie diese Verschlüsselungs-Methoden (z.B. WEP, WPA-TKIP), verwenden, fällt Ihre Datenrate auf 54 Mbps. Sie können den Zugangspunkt oder Router-Hersteller kontaktieren, um die aktuellste Firmware herunterzuladen, oder versuchen Sie andere Entschlüsselungsmethoden (WPA2-AES oder WPA2-TKIP); oder konfigurieren Sie ein nicht gesichertes Profil, obwohl diese Methode nicht empfohlen wird.

Frage 12. Wo finde ich .torrent Dateien für den BitTorrent Download?

Antwort:

Im Internet finden Sie eine Vielzahl von Torrent-Webseiten. Beachten Sie beim Herunterladen und Gebrauch der Inhalte auf mögliche Verletzungen von Urheberrechten oder Gesetzen.

Frage 13. Warum werden einige Bilder mit unterstütztem Format nicht mit der Bildfunktion angezeigt?

Antwort:

Für das JPEG-Format gibt es verschiedene Modi. Dieser Player unterstützt nicht alle dieser Modi. Ändern Sie deshalb das Bildformat wie folgt:

(1) Öffnen Sie das Bild mit Photoshop;
(2) Wählen Sie im Menü die Funktion "Datei" und anschließend "Speichern unter", so wie in der linken Abbildung dargestellt. Wählen Sie das Format JPEG, geben Sie den Dateinamen ein und klicken Sie auf den Icon "Speichern";
(3) Nachdem Sie auf "Speichern" gedrückt haben, wird ein neues Fenster geöffnet, siehe Abbildung rechts. Wählen Sie "Grundlinie (Standard)" oder "Optimierte Grundlinie";

Save As Save as Sample Pictures Blue Hills Sunset Water files Water File name: Blue Hills Format: JPEG (*.JPEG *.JPEG *.JPE) Save Cancel Save Options Save: As a Copy Amorphisms Alpha Channels Spot Color Colors: Use PDF Settings: Working PDFs JCC Profile: JPEG BE61966-2.1 Thermal Use Lower Case Extension Use Adobe Dialog

(4) Klicken Sie auf den Icon "OK".

JPEG Options Matte: None Image Options Quality: 10 Maximum Small File Large File Format Options ○ Baseline ("Standard") ○ Baseline Optimized ○ Progressive Score: 3 Size ~$9.42K / 10.5K 56.6Kbps OK Cancel Preview

Frage 14. Warum kann der Player die Festplatte nicht finden?

Antwort:

Vergewissern Sie sich, dass die Firmware ordnungsgemäß installiert wurde und keine Systemunterteilungen auf der Festplatte gelöscht wurden. Sichern Sie im Falle eines Festplattenfehlers Ihre Daten und installieren Sie die Firmware erneut.

Frage 15. Einige Funktionen wie z.B. Aufnehmen oder Timeshift, usw. funktionieren nicht. Was ist zu tun?

Antwort:

Falls einige Funktionen des Players nicht ordnungsgemäß funktionieren, setzen Sie die Systemeinstellungen auf die Standardeinstellungen zurück (siehe 3.6 Systemeinstellungen).

Alle Rechte vorbehalten. Kein Teil dieses Benutzerhandbuches darf ohne schriftliche Erlaubnis des Copyright Inhabers reproduziert, auf einem Datenspeicherungssystem gesichert oder auf eine elektronische, mechanische, fotokopierte, aufgenommene oder anders verbreitet werden. Laut Copyright Gesetz dürfen die aufgenommen Daten nur für die persönliche Nutzung verwendet werden.

Trademarks

Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation. Alle anderen Warenzeichen sind rechtmäßiges Eigentum ihrer Urheber.

dts ^TM

2.0+Digital Out

Hergestellt unter der Lizenz der US-Patente #'s:5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & und anderer ausgestellter und offener US- und weltweiter Patente. DTS und DTS 2.0 + Digital Out sind eingetragene Handelsmarken und das DTS-Logo und die DTS-Symbole sind Handelsmarken der DTS, Inc. © 1996-2008 DTS, Inc. Alle Rechte vorbehalten.

Hergestellt unter der Lizenz von Dolby Laboratories.

Dolby und das doppelte-D Symbol sind eingetragene Handelsmarken von Dolby Laboratories.

15.4 Garantie

Unsere Garantie deckt nicht ab:

• Durch natürliche Einflüsse entstandener Schaden wie z.B. Feuer oder statische Entladung.
• Schäden durch unsachgemäße Reparatur, Umbau oder einen Unfall.
• Schäden durch unsachgemäßen Gebrauch, falsche Installation oder Nachlässigkeit.
• Schäden an einem Gerät, die durch institutionellen oder kommerziellen Gebrauch entstanden sind.
• Verlust der Software, der Firmware, des Handbuches sowie Datenverlust.

15.5 GPL Statement

Einige Teile der auf diesem Gerät verwendeten Software stehen unter der GNU General Public License. Sie finden den Quellcode dieser Software auf der beiliegenden CD. Sie können den Quellcode unter den Bedingungen der GPL/LGPL-Lizenz verändern und vertreiben.

Wir übernehmen keinen technischen Support für Änderungen am Quellcode!
