BEDIENUNGSANLEITUNG MSC 7320 CMX

Sehr geehrter Kunde!

Zunächst einmal herzlichen Dank, dass Sie sich für das cmx® MSC 7320 entschieden haben!

Bitte lesen Sie, alle Informationen aufmerksam durch, bevor Sie das cmx® MSC 7320 in Betrieb nehmen.

Unser Unternehmen behält sich das Recht vor, das Produkt zu verbessern. Das betrifft Änderungen an Spezifikationen und Design, auch ohne Vorankündigung.

Sollten Sie Probleme haben, dann bitte besuchen Sie unsere Homepage unter

und wählen Sie Ihr Gerät aus.

Unter dem Punkt „Support“ finden Sie die häufigsten gestellten Fragen zu Ihrem Gerät – wenn nicht nutzen Sie bitte das Kontaktformular.

Stellen Sie Abweichungen zu Ihrem Produkt fest, so besuchen Sie bitte unsere Website.

Inhaltsverzeichnis

1. SICHERHEITSINFORMATIONEN 4
2. BEDIENELEMENTE 5

2.1. VORDERSEITE....5
2.2. RÜCKSEITE....6
2.3. FERNBEDIENUNG 7

1. LIEFERUMFANG......8
2. ANSCHLÜSSE......9

4.1. NETZBETRIEB 9
4.2. LAUTSPRECHER....9
4.3.AUX-EINGANG 9
4.4. KOPFHÖRER.... 10

1. CD-PLAYER.... 11

5.1. DISKS EINLEGEN UND HERAUSNEHMEN.... 11
5.2. CD-BETRIEB 11
5.3. CD WIEDERHOLEN 12
5.4.DBBS(BASS BOOSTER SYSTEM)....12
5.5. PROGRAMMIEREN 12

1. RADIO....14
2. TECHNISCHE DATEN 15

1. Sicherheitsinformationen

Der Blitz ist ein Warnsymbol und weist auf "gefährliche Spannung" im Inneren des Geräts hin.

Das Ausrufezeichen ist eine Warnung, die auf wichtige Hinweise und Anweisungen hinweist, die dem Gerät beiliegen.

VORSICHT

Öffnen Sie nicht das Gehäuse (oder die Rückseite) – Stromschlaggefahr. Es befinden sich im Inneren keine vom Verbraucher zu wartenden Teile. Das Gerät darf nur durch qualifiziertes Fachpersonal gewartet oder Instandgesetzt werden.

Um das Risiko von Bränden oder Stromschlägen zu verringern, muss dieses Gerät vor tropfenden oder spritzenden Flüssigkeiten geschützt werden.

HINWEIS

Auf der Rückseite des Geräts befinden sich Warnsymbole. Nähere Informationen dazu lesen Sie bitte im Benutzerhandbuch nach.

ACHTUNG

Erdung oder Polarisation. Es muss darauf geachtet werden, dass der breitere Stift des Netzsteckers in den entsprechenden Schlitz der "Steckdose" passt.
Unsichtbare Laserstrahlung tritt aus, wenn der Deckel geöffnet und die Sicherheitsverriegelung überbrückt ist.

KLASSE 1 LASERGERÄT

2. Bedienelemente

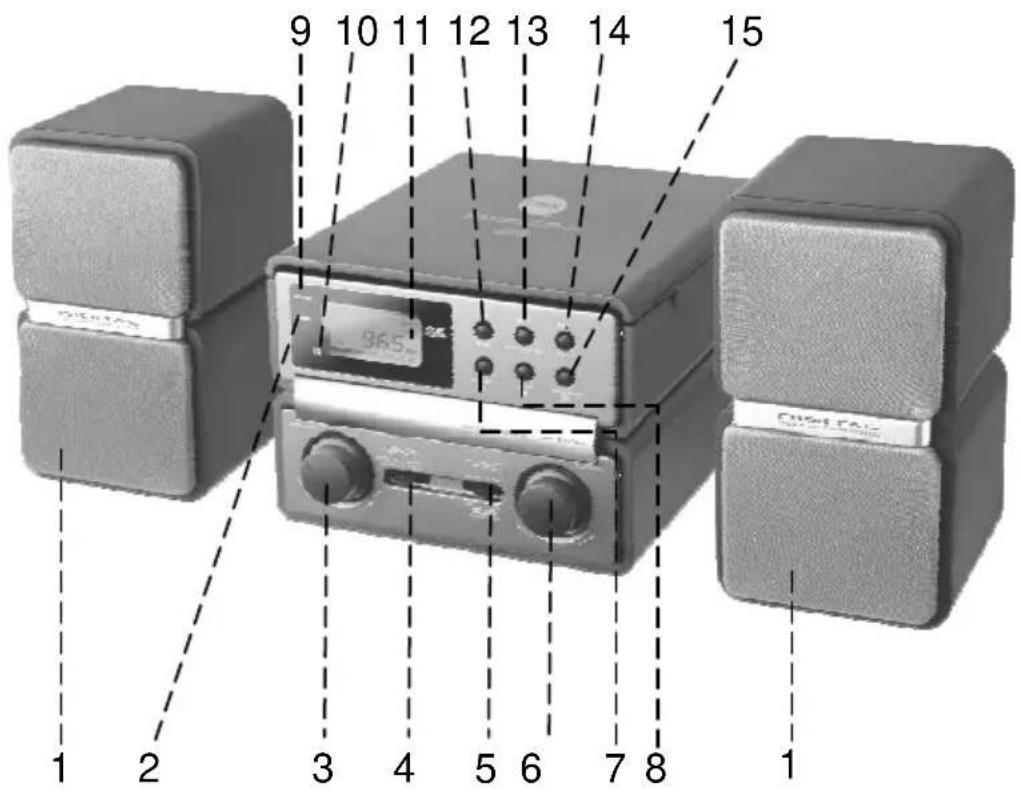

2.1. Vorderseite

1. Lautsprecher (links/rechts)
2. DBBS-LED
3. Lautstärken Knopf
4. „FUNCTION“ Umschalter (AUX/RADIO/CD/AUS)
5. Radio „BAND“ Umschalter (AM/FM) & DBBS OFF/ON
6. Radio Tuning Knopf

7. CD-Funktionstaste „REPEAT“

8. CD-Funktionstaste „STOPP“

9. Betriebs-LED

10. IR-Sensor

11. Display

12. CD-Funktionstaste „BACK“

13. CD-Funkionstaste „PLAY/PAUSE“

14. CD-Funktionstaste „NEXT“

15. CD-Funktionstaste „PROGRAM“

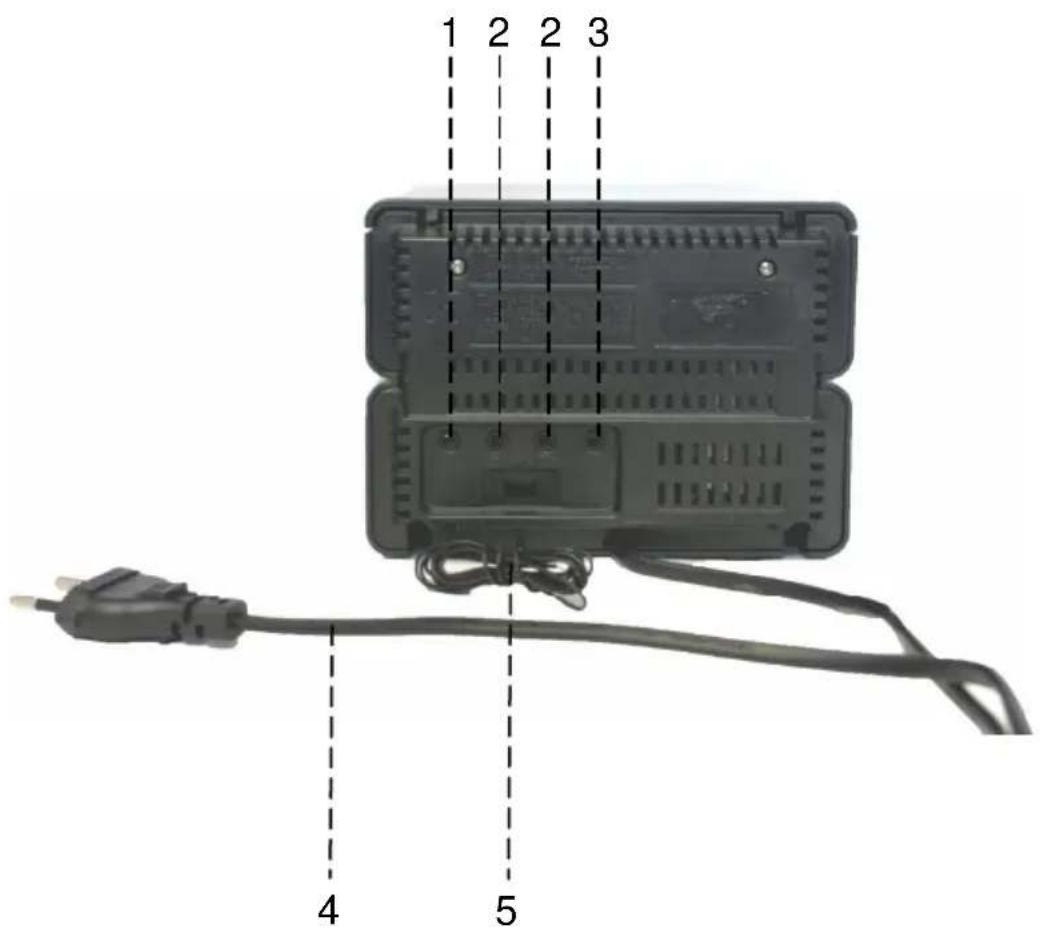

2.2. Rückseite

1. Kopfhörerbuchse

2. Lautsprecherausgänge (links & rechts)

3. AUX-Eingang

4. Netzkabel und -stecker
5. FM-Drahtantenne

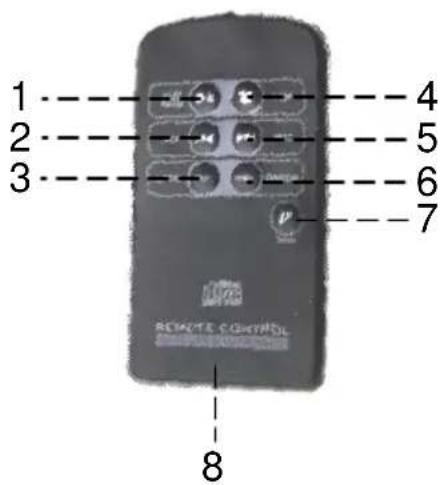

2.3. Fernbedienung

1. "PLAY/PAUSE"

2. "NEXT"

3. „BACK”

4. "RANDOM"

5. "REPEAT"

6. "PROGRAM"

7. „STOP”

8. Batteriefach

Entfernen Sie die durchsichtige Schutzfolie, mit der die Fernbedienung eingewickelt ist.

Entfernen Sie (vorsichtig nach außen ziehen) das Plastik-“ETIKETT” vom Batteriefach auf der Rückseite der Fernbedienung.

3. Lieferumfang

Benutzerhandbuch

Garantiekarte

Dieses Gerät funktioniert mit normalem Netzstrom für Haushalte.
Die Spannung des Geräts muss mit der Spannung in Ihrem Haushalt übereinstimmen.
Stecken Sie den Stecker des Netzkabels in eine Steckdose.

Gerät einschalten

Schieben Sie den Funktionsschalter auf die Positionen "AUX", "CD" oder "RADIO", um das Gerät einzuschalten.

4.2. Lautsprecher

Packen Sie die Lautsprecherkabel beider Lautsprecher aus und stecken Sie den linken/rechten Stecker in die Buchsen an der Rückseite des Hauptgeräts (siehe Punkt 1 – Bedienelemente / Vorderseite).
Stellen Sie die Lautsprecher soweit wie möglich voneinander entfernt auf, um die besten Sound-Effekte zu erzielen.

4.3. AUX-Eingang

Sie können externe Geräte, wie z.B. MP3-Player, über deren Audioausgang an dieses Gerät anschließen, um den Sound des externen Geräts über den hochwertigen Verstärker dieses Musiksystems wiederzugeben.

Verwenden Sie ein herkömmliches Stereo-Kopfhörerkabel (3,5 mm zu 3,5 mm Stecker), um externe Geräte über deren

"Kopfhörerausgang oder Audio Line-Out " an den AUX-Eingang dieses Geräts anzuschließen.

Schieben Sie den Funktionsschalter auf die Position“AUX”.
Achten Sie darauf, dass die Lautsprecher an das Hauptgerät angeschlossen sind.
Schalten Sie das externe Gerät (z.B. MP3-Spieler) ein.
Starten Sie die Wiedergabe des externen Geräts und stellen Sie am Hauptgerät die Lautstärke ein.
Vergessen Sie nicht, das externe Gerät auszuschalten, wenn Sie dieses nicht mehr verwenden.

4.4. Kopfhörer

Schließen Sie alle Kopfhörer an, indem Sie das Kabel an die Buchse auf der Rückseite des Hauptgeräts anschließen (siehe Punkt 1 – Bedienelemente / Rückseite).

5. CD-Player

5.1. Disks einlegen und herausnehmen

Öffnen Sie das CD-Fach erst dann, wenn sich die Disk nicht mehr bewegt (nicht mehr dreht). Drücken Sie zunächst die Taste „STOP“, um die Disk anzuhalten.
Legen Sie eine CD mit der Bildseite (bedruckten Seite) nach oben in das CD-Fach. Drücken Sie die CD in der Mitte nach unten, bis diese auf der Spindel „einrastet“.
Wenn Sie die CD auf der Spindel platziert haben, drücken Sie vorsichtig das CD-Deck nach unten, bis dieses verschlossen ist.
Die CD ist abspielbereit.
Folgen Sie zum Herausnehmen der Disk er eben beschriebenen Vorgangsweise, außer dass Sie die CD herausnehmen anstatt einzulegen.

5.2. CD-Betrieb

Legen Sie die CD wie beschrieben ein. Schieben Sie den Funktionsschalter auf die Position "CD".
Sobald Sie das CD-Fach geschlossen haben (mit der eingelegten Disk), beginnt das Gerät, die Disk zu lesen und im Display erscheint die Anzahl der auf der CD befindlichen Songs.
Drücken Sie die Taste „PLAY/PAUSE“ die Disk beginnt sich zu drehen und der erste Titel wird wiedergegeben.
Drücken Sie während der Wiedergabe die Taste „PLAY/PAUSE“, um die Wiedergabe anzuhalten. Drücken Sie „PLAY/PAUSE“ erneut um mit der Wiedergabe des gleichen Titels und an der gleichen Position fortzufahren.

Drücken Sie während der Wiedergabe die Taste „STOP“, um die Wiedergabe des Geräts zu beenden. Das Gerät springt wieder auf den ersten Titel.

Halten Sie während der Wiedergabe die Tasten „BACK/NEXT“ gedrückt, um einen Titel je nach Wunsch zurück- oder vorzuspulen.

5.3. CD wiederholen

Drücken Sie während der Wiedergabe einmal die Taste „CD REPEAT“; so wird der aktuelle Titel wiederholt (das Wiederholungssymbol „blinkt“).

Drücken Sie während der Wiedergabe zweimal die Taste „CD REPEAT“; so werden alle Titel wiederholt (Wiederholungssymbol leuchtet).

5.4. DBBS (Bass Booster System)

Der integrierte "Bass Booster"-Schaltkreis bewirkt eine deutliche Verbesserung der Wiedergabe von Musik im unteren Frequenzbereich und einen „satteren“ Bass-Sound, was ideal für Rock- oder Jazz-Musik ist.

Schalten Sie den Bass Booster während der Wiedergabe mit dem DBBS ON/OFF entweder ein oder aus.

5.5. Programmieren

Sie können den CD-Player für die Wiedergabe einer bestimmten Abfolge von bis zu 20 Titeln programmieren.

Drücken Sie vor Beginn der Programmierung zunächst die Taste "STOP".

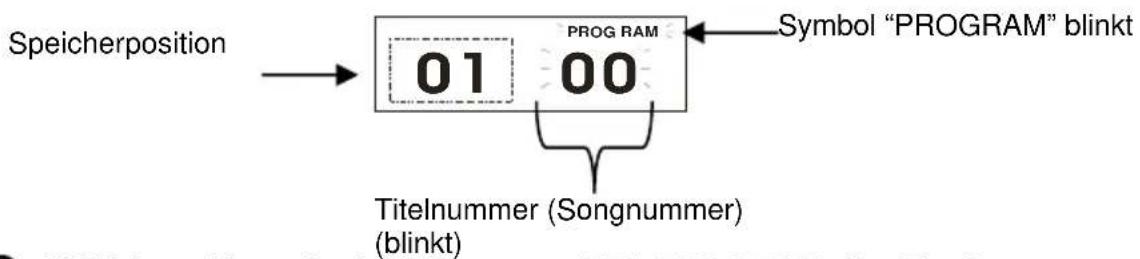


Wählen Sie mit den Tasten „NEXT/BACK“ die Titelnummer, die Sie auf der ersten Speicherposition programmieren möchten. Bestätigen Sie Ihre Auswahl durch Drücken von „PROGRAM“.
Drücken Sie die Taste „PROGRAM“. Auf der Anzeige erscheint die Nummer der nächsten Speicherposition.
Wiederholen Sie die vorhergehenden Schritte, wobei Sie jedes Mal eine bestimmte Titelnummer auswählen und auf der nachfolgenden Speicherposition programmieren.
Denken Sie daran, nach jeder Auswahl einer Titelnummer die Taste „PROGRAM“ zu drücken.
Wenn sie maximal 20 Songs (oder weniger) auf die vorstehend beschriebene Weise ausgewählt haben, drücken Sie nochmals die Taste „PROGRAM“.
Im Display erscheint daraufhin die genaue Sequenz der gespeicherten Songs, wobei alle Songnummern in schneller Abfolge angezeigt werden.
Das Symbol "Program" leuchtet und weist darauf hin, dass eine Speichersequenz eingegeben wurde.
Durch Drücken von „PLAY/PAUSE“ starten Sie die Wiedergabe der im Speicher “programmierten Abfolge”.
Durch Drücken von „NEXT/BACK“ gelangen Sie zum nächsten oder vorhergehenden Song der gespeicherten Abfolge.
Drücken Sie einfach die Taste „STOP“ oder schalten Sie das Gerät aus, um den gesamten programmierten Speicher zu löschen (zu beenden).

6. Radio

Schieben Sie die Funktionstaste auf die Position "Radio".

Schalten Sie mit dem Radio-Bandumschalter einen Frequenzbereich ein.

FM Radioempfang: Ziehen Sie die FM-Drahtantenne ganz heraus und richten Sie diese entsprechend aus.

AM (MW) Radioempfang: Drehen oder positionieren Sie das Hauptgerät.

Stellen Sie mit dem Tuning-Knopf einen Radiosender ein, dieser erscheint in der digitalen LCD-Anzeige.

Stellen Sie die Lautstärke ein.

7. Technische Daten

Formate Audio-CD / CD-R / CD-RW
Anschlüsse	KopfhörerAUXLinker LautsprecherRechter Lautsprecher
Radio AM / FM & FM	Stereo
Frequenz	AM 530 – 1600 kHzFM 87,5 – 108 Mhz
Rauschabstand >90 dB
Lautsprecher	3 Zoll x 2maximal 60 Watt PMPO
Stromverbrauch 15 W
Netzspannung AC 230 V ~ 50 Hz

Das Gerät ist nicht spritz- und tropfwasserdicht. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät.
Markenzeichen und Typenschild befinden sich auf der Rückseite.
Der Netzstecker ist die Trennvorrichtung und muss immer betriebsbereit sein. Ziehen Sie den Stecker aus der Steckdose, um die Stromzufuhr vollständig zu unterbrechen. Der Netzstecker darf während der zweckmäßigen Verwendung nicht behindert werden und muss immer leicht erreichbar sein.

Das Gerät kann bei elektrostatischen Aufladungen Fehlfunktionen aufweisen. Sie müssen dann den Anschluss an das Netz erneut vornehmen.
Der Druck durch exzessiven Gebrauch von Kopfhörern kann einen Gehörverlust zur Folge haben.

Vorkehrungen bei elektrostatischer Aufladung (ESD)

Elektrostatische Aufladungen (ESD) können:

an der vorderseitigen Oberfläche (sowohl aus Metall oder Plastik) oder
an allen anderen Teilen oder
an allen Tasten des Geräts

auftreten.

Es ist möglich, dass das Gerät den Betrieb beendet und/oder sich sofort ausschaltet.

Das ist ein normaler Zustand, der das Gerät und alle internen Teile vor Schäden schützen soll.

Setzen Sie das Gerät in solch einem Fall zurück (indem Sie den Netzstecker ziehen und dann wieder an die Steckdose anschließen), um zum normalen Betrieb zurückzukehren.

ACHTUNG

Explosionsgefahr bei inkorrektem Austausch der Batterie. Nur durch eine Batterie des gleichen oder gleichwertigen Typs ersetzen.
