DT 311 W - Dunstabzugshaube BEKO - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Beko
Modell	DT 311 W
Farbe	Weiß
Montageart	Wandmontage
Betriebsart	Abluft / Umluft (mit Aktivkohlefilter)
Maximale Absaugleistung	ca. 300 m³/h
Geräuschpegel (max.)	65 dB(A)
Energieeffizienzklasse	C
Beleuchtung	LED
Filtertyp	Metallfettfilter (waschbar)
Anzahl Filter	1
Steuerung	Mechanischer Schiebeschalter
Leistungsstufen	3
Abluftanschlussdurchmesser	120 mm
Höhe	150 mm
Breite	600 mm
Tiefe	500 mm
Gewicht	ca. 5 kg
Netzkabellänge	1,5 m
Spannung	220-240 V
Frequenz	50 Hz
Leistungsaufnahme	100 W
Lieferumfang	Dunstabzugshaube, Bedienungsanleitung, Montagematerial

Häufig gestellte Fragen - DT 311 W BEKO

Wie reinige ich den Fettfilter?

Der Metallfettfilter kann in warmem Wasser mit Spülmittel gereinigt oder in der Spülmaschine bei niedriger Temperatur gewaschen werden. Trocknen Sie ihn vor dem Wiedereinsetzen gründlich ab.

Wie wechsle ich die LED-Beleuchtung?

Die LED-Leuchten sind fest verbaut und müssen von einem Fachmann ausgetauscht werden. Kontaktieren Sie den Beko-Kundendienst.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, dafür muss ein Aktivkohlefilter (separat erhältlich) eingesetzt werden. Der Filter wird dann in der Umluftbox über dem Motor platziert.

Wie montiere ich die Dunstabzugshaube?

Die Montage erfolgt an der Wand über dem Kochfeld. Bohren Sie Löcher gemäß der beiliegenden Montageschablone und befestigen Sie die Haube mit den mitgelieferten Dübeln und Schrauben.

Was tun bei schwacher Absaugleistung?

Überprüfen Sie den Fettfilter auf Verschmutzung und reinigen Sie ihn gegebenenfalls. Kontrollieren Sie auch, ob der Abluftschlauch nicht geknickt oder verstopft ist.

Ist die Haube für Induktionskochfelder geeignet?

Ja, die Dunstabzugshaube kann über jedem Kochfeldtyp (Induktion, Ceran, Gas) installiert werden. Achten Sie jedoch auf den Sicherheitsabstand (min. 65 cm bei Gas, 55 cm bei Elektro).

Wie stelle ich die Gebläsestufe ein?

Die Haube hat einen mechanischen Schiebeschalter an der Vorderseite. Sie können zwischen drei Leistungsstufen wählen, um die Absaugleistung anzupassen.

Welchen Durchmesser hat der Abluftanschluss?

Der Abluftanschluss hat einen Durchmesser von 120 mm. Verwenden Sie passende Abluftschläuche (nicht im Lieferumfang).

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte alle 6 Monate ausgetauscht werden, abhängig von der Nutzungshäufigkeit. Ein gesättigter Filter reduziert die Umluftleistung.

Wo finde ich die Modellnummer meiner Dunstabzugshaube?

Die Modellnummer (z.B. DT 311 W) und die Seriennummer befinden sich auf dem Typenschild an der Innenseite der Haube (nach Filterentnahme sichtbar).

BEDIENUNGSANLEITUNG DT 311 W BEKO

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....3

CHARAKTERISTIKEN....4

MONTAGE 5

BEDIENUNG....7

WARTUNG......8

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter

8

1

Luftleitgitter

Luftaustritt

20 1 Abdeckprofil
Pos. St. Montagekomponenten

12a 4 Schrauben 4,2 x 44,4
12e 2 Schrauben 2,9 x 9,5

St.	Dokumentation
1	Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
- Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren.
- Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 125 mm in die Trägerplatte bohren.
- Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

ABDECKPROFIL

- Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

ANSCHLUSS IN ABLUFTVERSION

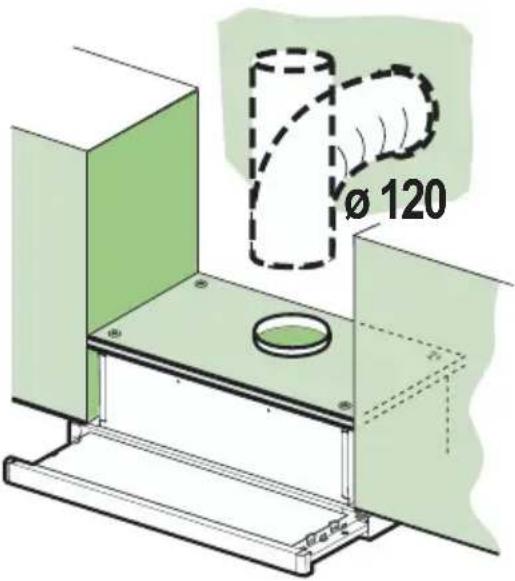

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( φ 120 mm) an die Außenrohrleitung angeschlossen werden.

- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

- In das eventuell über der Haube vorhandene Bord ein Loch ø 125 mm bohren.

- Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch φ 120 mm anschließen.

- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

- Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.

- Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Gebläsemotor ein und aus.

V Geschw. bestimmt die Gebläsegechwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.

2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere zeithin.

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Gebläsemotor ein und aus.

V Geschw. bestimmt die Gebläsegechwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.

2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

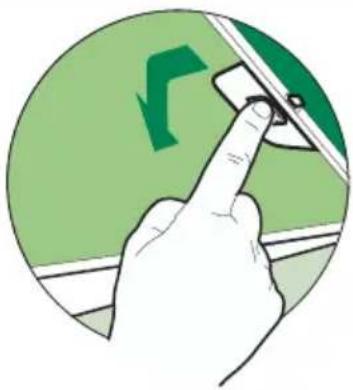

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.

- Den Wrasenleitschirm herausziehen.

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.

- Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)

• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.

- Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.

• Den Wrasenleitschirm herausziehen.

• Die Fettfilter entnehmen

• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen.

• Die Fettfilter wieder einsetzen.

- Den Wrasenleitschirm wieder einschieben.

• Die Metallfettfilter entfernen.
• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
