Produkttyp	Mobile Klimaanlage (Monoblock)
Modell	AM2400
Marke	Airklima
Kühlleistung	12000 BTU/h (ca. 3,5 kW)
Betriebsarten	Kühlen, Lüften, Entfeuchten, Automatik
Luftdurchsatz	350 m³/h
Entfeuchtung	1,5 l/h
Schallleistungspegel	65 dB(A)
Energieeffizienzklasse	A
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme (Kühlen)	1050 W
Abmessungen (B x T x H)	350 x 350 x 700 mm
Gewicht	25 kg
Kältemittel	R290 (Propan), umweltfreundlich
Reichweite der Fernbedienung	8 m
Timer	24-Stunden-Timer
Filter	Waschbarer Feinstaubfilter
Reinigung Filter	Alle 2 Wochen reinigen
Sicherheitsfunktionen	Überhitzungsschutz, automatische Abschaltung bei vollem Wassertank
Abwasserschlauch	Durchmesser 150 mm, Länge 1,5 m
Ersatzteile verfügbar	Filter, Fernbedienung, Abluftschlauch
Reparaturindex	8,2 / 10
Garantie	2 Jahre

Häufig gestellte Fragen - AM2400 Airklima

Wie installiere ich die Klimaanlage AM2400?

Stellen Sie das Gerät in der Nähe eines Fensters auf, befestigen Sie den mitgelieferten Abluftschlauch am Auslass und führen Sie ihn nach draußen. Stecken Sie das Gerät ein und wählen Sie den gewünschten Modus. Achten Sie darauf, dass der Schlauch nicht geknickt ist.

Wie reinige ich den Filter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entnehmen Sie den Filter, reinigen Sie ihn mit einem Staubsauger oder lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet der Fehlercode E1?

Der Fehlercode E1 weist auf einen defekten Temperatursensor hin. Setzen Sie das Gerät zurück, indem Sie es für 10 Minuten vom Strom trennen. Tritt der Fehler erneut auf, wenden Sie sich an den Kundendienst.

Kann ich die Klimaanlage ohne Abluftschlauch betreiben?

Nein, die AM2400 ist eine Monoblock-Klimaanlage und benötigt den Abluftschlauch, um die warme Luft nach außen zu leiten. Ohne Schlauch wird die Kühlleistung stark reduziert.

Wie entleere ich den Wassertank?

Das Gerät hat einen integrierten Wassertank, der bei hoher Luftfeuchtigkeit gefüllt wird. Leeren Sie den Tank, indem Sie den Ablassstopfen an der Unterseite öffnen oder den Tank herausziehen. Bei Dauerbetrieb kann ein Ablaufschlauch angeschlossen werden.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste auf der Fernbedienung, um die gewünschte Einschalt- oder Ausschaltzeit in 1-Stunden-Schritten einzustellen. Bestätigen Sie mit der Eingabe-Taste.

Warum kühlt das Gerät nicht richtig?

Mögliche Ursachen: Der Filter ist verschmutzt, der Abluftschlauch ist blockiert, die Raumtemperatur ist zu hoch oder die Fenster/Türen sind offen. Reinigen Sie den Filter und überprüfen Sie den Schlauch.

Wie hoch ist der Stromverbrauch?

Die AM2400 hat eine Leistungsaufnahme von ca. 1050 W im Kühlbetrieb. Bei 3 Stunden Nutzung pro Tag ergibt das etwa 3,15 kWh täglich. Nutzen Sie den Eco-Modus, um Energie zu sparen.

Kann ich die Klimaanlage als Lüfter nutzen?

Ja, schalten Sie das Gerät in den Lüftermodus. In diesem Modus läuft nur der Ventilator ohne Kühlung oder Entfeuchtung.

Was mache ich, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Gerät ist. Bei anhaltenden Problemen setzen Sie das Gerät zurück.

BEDIENUNGSANLEITUNG AM2400 Airklima

A. Informationen zur Entsorgung für private Benutzer

1. In der Europäischen Union

Achtung: Dieses Gerät nicht mit normalem Hausmüll entsorgen! Nach einer neuen EU-Richtlinie, die die richtige Vorgehensweise für Rücknahme, Handhabung und Wiederverwendung gebrauchter elektrischer und elektronischer Geräte festlegt, müssen alte elektrische und elektronische Geräte gesondert entsorgt werden. Nach der Einführung der Richtlinie in den EU-Mitgliedsländern können nun private Haushalte ihre gebrauchten elektrischen und elektronischen Geräte an festgelegten Sammelstellen unentgeltlich abgeben. In einigen Ländern können Sie alte Geräte eventuell auch bei Ihrem spezialisierten Händler abgeben, falls Sie ein neues, vergleichbares Gerät kaufen. Weitere Details erhalten Sie von Ihrem Gemeindeamt. Enthalten Ihre gebrauchten elektrischen und elektronischen Geräte Batterien oder Akkumulatoren, sollten Sie diese zunächst herausnehmen und gemäß der gültigen Lokalverordnung gesondert entsorgen. Mit der vorschriftsmäßigen Entsorgung tragen Sie zur korrekten Sammlung, Handhabung und Verwendung alter Geräte bei. Durch fachmäßige Entsorgung vermeiden Sie eventuelle schädliche Einwirkungen auf die Umwelt und Gesundheit.

2. In anderen Ländern außerhalb der Europäischen Union

Erkundigen Sie sich bitte bei Ihrem Gemeindeamt hinsichtlich der richtigen Vorgehensweise bei der Entsorgung dieses Gerätes.

B. Informationen zur Entsorgung für industrielle Benutzer

1. In der Europäischen Union

Wenn Sie dieses Erzeugnis für Gewerbezwecke benutzt haben und jetzt möchten Sie es entsorgen: Wenden Sie sich bitte an Ihren Fachhändler, der Sie über die Rückgabe des Erzeugnisses informieren kann. Möglicherweise müssen Sie die Abnahme und das Recycling bezahlen. Kleine Produkte (und kleine Mengen) können gebührenfrei sein.

2. In anderen Ländern außerhalb der EU

Informieren Sie sich bei Ihrem Gemeindeamt über die richtige Vorgehensweise bei der Entsorgung dieses Gerätes.

Bitte beachten Sie, dass diese Produkte durch einen Fachmann installiert werden sollen. Bei unsachgemässer Installation verfällt jeglicher Garantie- und Rückerstattungsanspruch.

Änderungen und Abweichungen gegenüber den publizierten Angaben bleiben ausdrücklich vorbehalten.

Airklima - Klimaanlagen

Mobile Klimageräte 4

Bezeichnungen 5

Betriebsfunktionen....6

Installation des Abluftschlauches 8

Installation....10

Unterhalt / Service 11

Auftreten von Problemen.... 13

Mobile Klimageräte

Diese mobilen Klimageräte sind eine Art kleine multifunktional und bewegliche Klimaanlage. Da diese Geräte klein und mit Rollen versehen sind, ist es leicht gemacht diese Klimaanlagen zu verschieben, von Raum zu Raum. Sie haben mehrere Funktionen betreffend, Kühlen, Entfeuchten und separater Lüftung. Diese Geräte sind speziell für Haus- und Bürobereich entworfen worden. Sie wurden so entwickelt, dass die Lautstärke möglichst niedrig gehalten ist.

Bevor Sie diese Mobilen Klimageräte benützen, lesen Sie bitte die Betriebsanleitung sorgfältig durch.

Der Einbau dieser Geräte ist nicht Gegenstand des Kaufvertrages. Bei fehlerhaftem Einbau durch den Käufer, bzw. von diesem beauftragten Dritten, haftet der Verkäufer nicht für hierdurch verursachte Schäden bzw. Funktionseinschränkungen.

Funktionsprinzip

Wenn dieses Gerät nur als Entfeuchter eingesetzt wird, vergessen sie nicht das Abluftrohr abzunehmen. Wenn die Einheit als Klimaanlage verwendet wird, installieren Sie das Abluftrohr und führen es nach draussen um die abgehende Wärme nach draussen zu befördern.

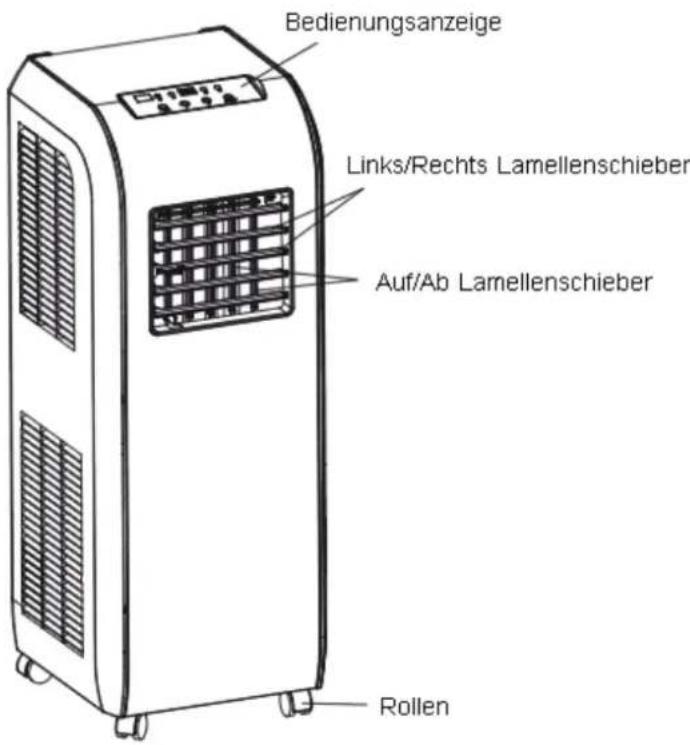

Bezeichnungen

Bedienungsanzeige Links/Rechts Lamellenschieber Auf/Ab Lamellenschieber Rollen

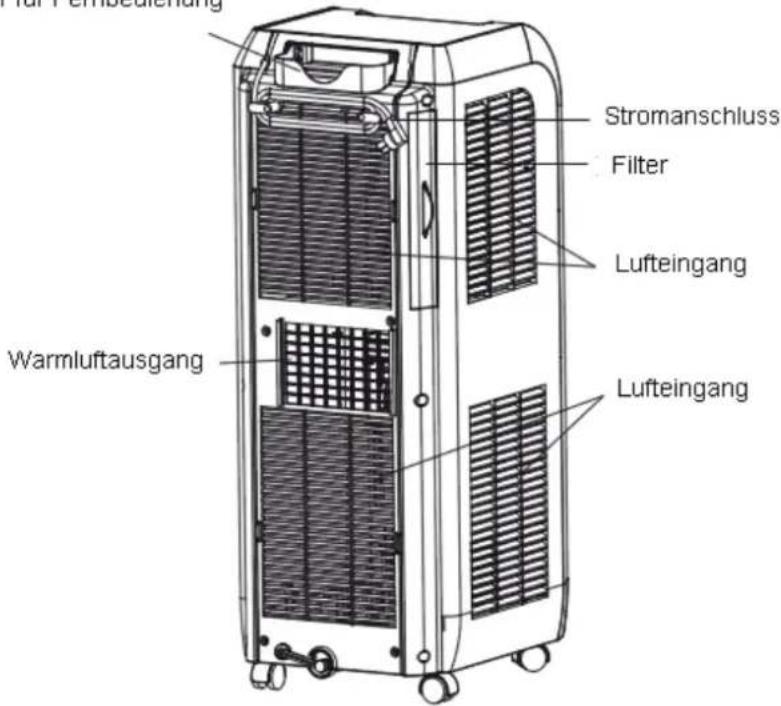

Behälter für Fernbedienung

Stromanschluss Filter Lufteingang Lufteingang Warmluftausgang

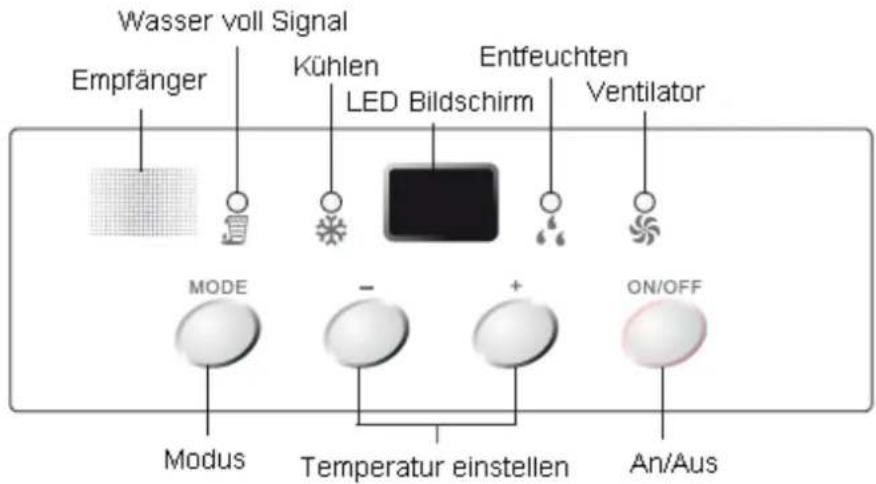

Betriebsfunktionen

Wasser voll Signal Empfänger Kühlen LED Bildschirm Entfeuchten Ventilator MODE - + ON/OFF Modus Temperatur einstellen An/Aus

Bitte beachten Sie, dass die Fernbedienung eine Universal-Fernbedienung ist und daher nicht bei jeder Klimaanlage alle Funktionen zur Verfügung stehen.

Wichtig

Dieses Gerät verfügt über einen Kompressorschutz, das heisst wenn Sie den Modus wechseln wird es ungefähr 6 Minuten dauern bis das Gerät umgestellt hat. Unbedingt beachten, dass das Gerät nicht innerhalb kürzester Zeit mehrmals ein und ausgeschaltet wird.

Automat

Kühlen

Entfeuchten

Lüften

ON/OFF

Drücken Sie die Taste um das Gerät zu starten. Um die Klimaanlage abzustellen drücken Sie ein zweites mal.

MODE

Mit dieser Taste können zwischen den verschiedenen Funktionen: Automat. / Kühlen / Entfeuchten / Lüften wählen.

70% Light AUTO GREEN DRY THY HEAT 88°C ONING SLEEP LOCK SPEED MODE - + FAN SWING SLEEP TIMER

FAN

Wählen der Lüftungsstufe.

TEMP

Wählen Sie mit diesen Pfeilen die gewünschte Temperatur, welche auf dem Bildschirm angezeigt wird.

SWING

Mit diesem Modus bewegen sich die Lamellen auf und ab (nicht alle Modelle haben diese Funktion).

TIMER

Setzen Sie mit diesen Pfeilen den Timer. Bitte beachten Sie dass Sie den Timer um das Gerät einzuschalten nur stellen können wenn das Gerät ausgeschaltet ist. Umgekehrt können Sie den Timer um das Gerät auszuschalten nur setzen wenn das Gerät eingeschaltet ist. Sie können den Timer zwischen 0.5 – 24 Stunden wählen.

SLEEP

Schlafmodus, drücken Sie diese Taste und das Gerät wird in einem leiseren Modus arbeiten. Das Gerät wird während Sie schlafen die Temperatur selbst regulieren, das heisst mit der Temperatur nach oben gehen beim Kühlen. Drücken Sie diese Taste erneut und das Gerät wird wieder normal arbeiten. Diese Funktion ist nur für den Modus Kühlen, in den anderen Moden funktionert dieser nicht.

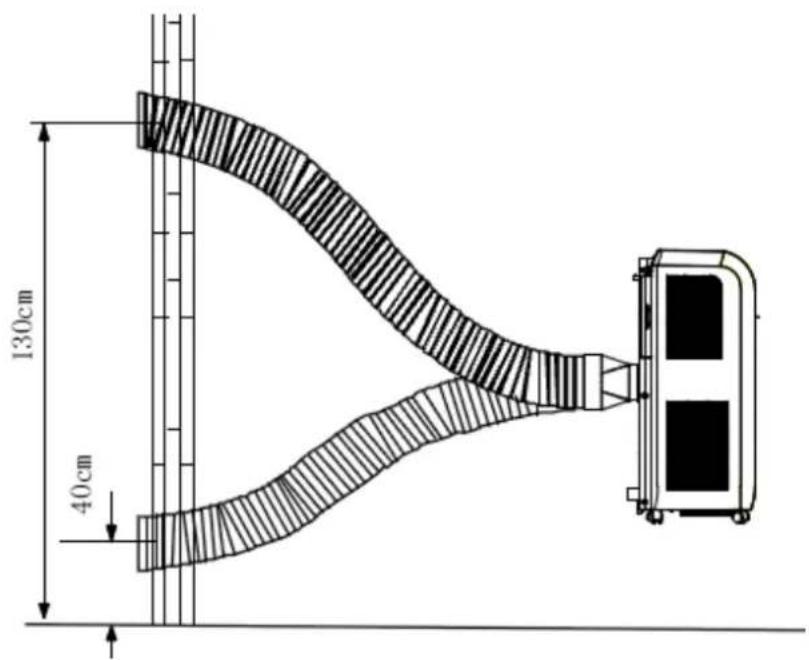

Installation des Abluftschlauches

Bitte halten Sie die Länge des Abluftschlauches so kurz wie möglich (höchstens 2 Meter lang), da dies die Leistung des Gerätes beeinträchtig.

Beachten Sie auch die Höhe des Austrittes in der Wand, nicht höher als 130 cm und nicht niedriger als 40 cm.

130cm 40cm

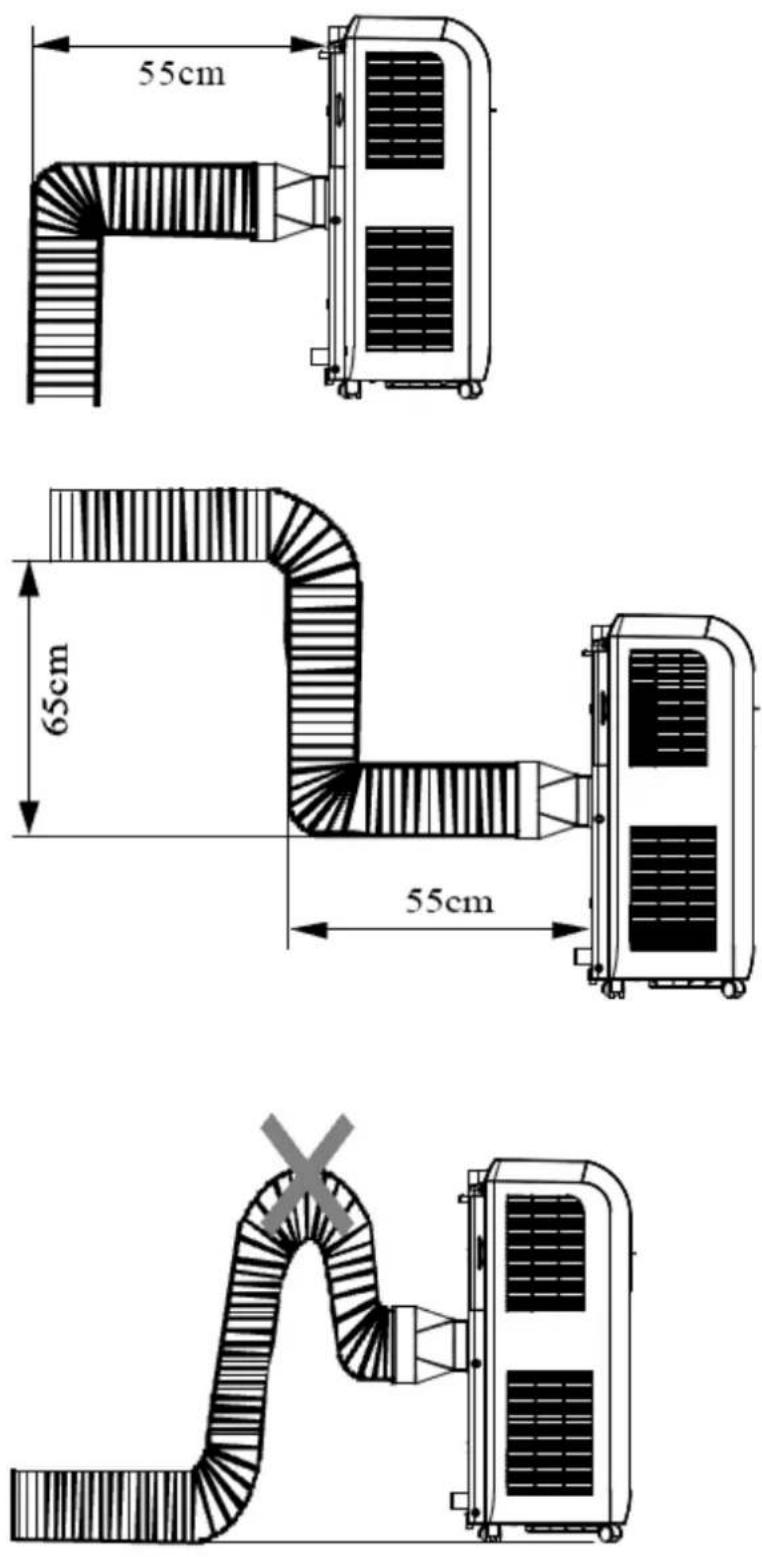

Bitte beachten Sie die Rohrbiegungen bei den Installationen. Es ist wichtig dass Sie diese Angaben genau einhalten wenn Sie das Abluftrohr biegen müssen.

Installation

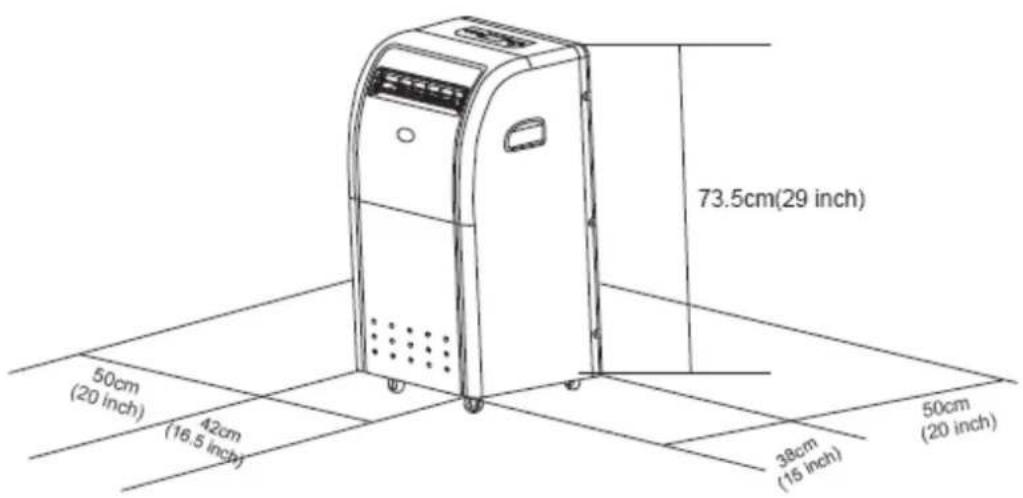

Standortauswahl

Stellen Sie die Klimaanlage in eine Position wo die Luftzufuhr und Auslass gewährleistet ist. Stellen Sie das Gerät nicht näher als 50cm an die Wand und andere Hindernisse heran.

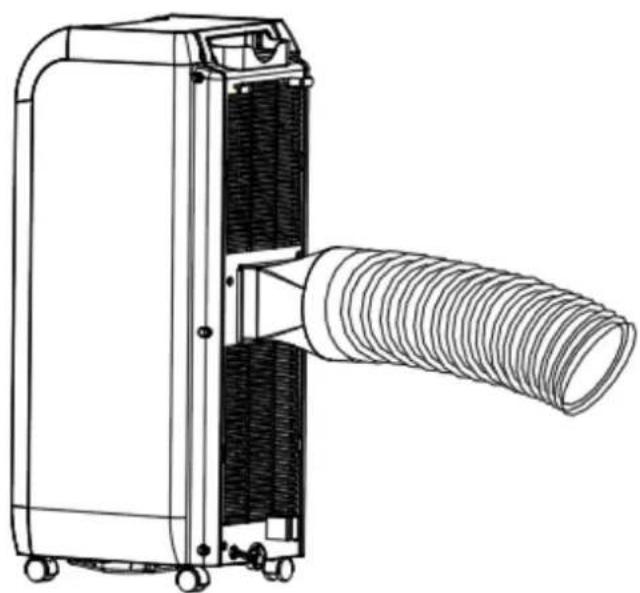

Abluftschlauch Montage

• Befestigen Sie das quadratische Ende des Abluftschlauches an die Vorgesehene Öffnung/Station.
• Stecken Sie das andere Ende durch eine passende Öffnung aus dem Raum (Fenster oder Loch in der Mauer).

Bitte beachten Sie die Länge des Abluftschlauches sollte zwischen 60cm – 180cm liegen. Umso geringer die Länge, umso besser. Auf keinen Fall den Schlauch verlänger, beeinträchtigt die Leistung und kann Schäden verursachen.

Versuchen Sie den Abluftschlauch horizontal zu montieren.

Unterhalt / Service

Bitte beachten Sie dass wenn Sie das Gerät putzen oder Unterhaltsarbeiten ausführen, das Gerät abgeschaltet und ausgesteckt ist.

Reinigen des Luftfilters (sehr wichtig)

Reinigen Sie den Luftfilter alle 2 Wochen. Wenn der Luftfilter gefüllt, blockiert ist mit viel Schmutz, kann die Leistung des Klimagerät beeinträchtigt werden.

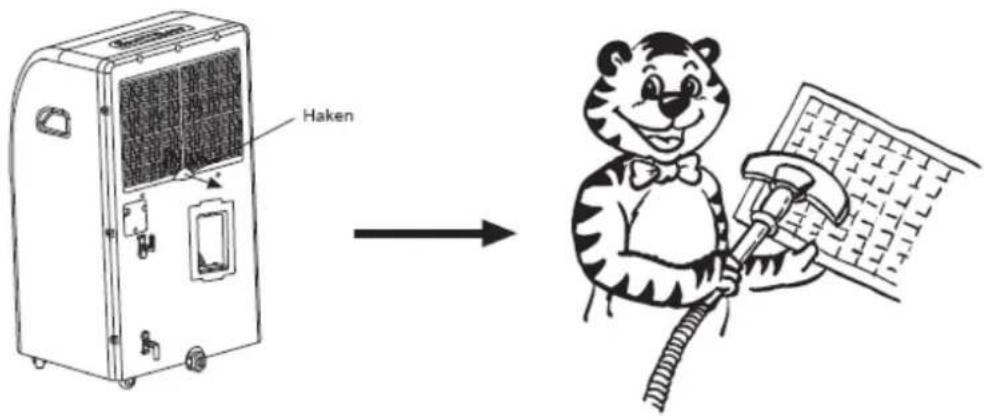

Öffnen und reinigen des Luftfilters

1. Greifen Sie direkt am Haken an der Unterseite.

2. Nehmen Sie den Luftfilter aus dem Filterdeckel.

3. Waschen Sie den Luftfilter durch Eintauchen vorsichtig in warmen Wasser mit neutralem Reinigungsmittel.

4. Spülen Sie den Filter und trocknen Sie ihn gut.

5. Installieren Sie den Luftfilter wieder auf seinem ursprünglichen Platz.

Haken

Reinigen des Klimagerätes

Reinigen Sie die Oberfläche des Gerätes mit einem feuchten Tuch, dann mit einem trockenen Staubtuch nach.

Verwenden Sie keine chemischen Lösungsmittel zur Reinigung der Oberfläche des Geräts. Die Oberflächen können zerkratzt, beschädigt oder verformt werden.

Vor der Betriebssaison

1. Prüfen Sie ob die Lufteinlässe frei sind.
2. Prüfen Sie vor Betriebnahme dass der Luftfilter richtig eingesetzt ist. Sehr wichtig dass das Gerät nicht ohne Luftfilter eingeschaltet wird.

Nach der Betriebssaison

1. Schalten Sie das Gerät auf OFF und ziehen Sie den Stecke raus.
2. Warten Sie ordnungsgerecht den Luftfilter, sowie andere Teile.
3. Öffnen Sie die Basisstation um das Tau Wasser zu entlassen. Lassen Sie das Gerät einen halben Tag auf dem FAN Modus laufen, damit das Gerät austrocknen kann.
4. Decken Sie das Gerät zum Überwintern mit einer Folie ab, so dass kein Staub in das Gerät gelangt.

Auftreten von Problemen

Bevor Sie nach Fehlern suchen, etwas reparieren oder den Fachmann verständigen, prüfen Sie bitte folgende Liste.

Problem	Überprüfen	Handeln
Klimaanlage funktioniert nicht	*Hat sie Strom?*Ist Sie eingesteckt und auf ON?*Ist die Sicherung oder der Leistungsschalter ausgeschaltet?*Ist SET TIME passend?	*Mit Strom versorgen.*Den Stecker anschliessen.*Richtung wechseln oder auf ON schalten.*Wechseln der SET TIME
Kühl Effizienz ist nicht gut	*Ist Lufteingang oder Ausgang verstopft?*Ist ein wärmeverursacher im Raum?*Ist der Luftfilter schmutzig?*Ist SET TEMP passend?*Ist der Ventilator richtig eingestellt?	*Ein- Ausgänge befreien.*Verschieben.*Luftfilter reinigen.*Temperatur einstellen.*Ventilator einstellen.
Lärm und Vibrationen	*Ist die innere Flüssigkeit? Muss fliesen.*Ist Gerät aus nivelliert?	*Ist normal.*Gerät horizontal plazieren.
Das Gerät startet und stoppt häufig	*Ist der Strom aus der Steckdose entsprechend genügend?*Ist der Abluftschlauch gerade oder gebogen?*	*Genügend Stromzufuhr gewähren.*Schliessen Sie den Abluftschlauch korrekt an.*

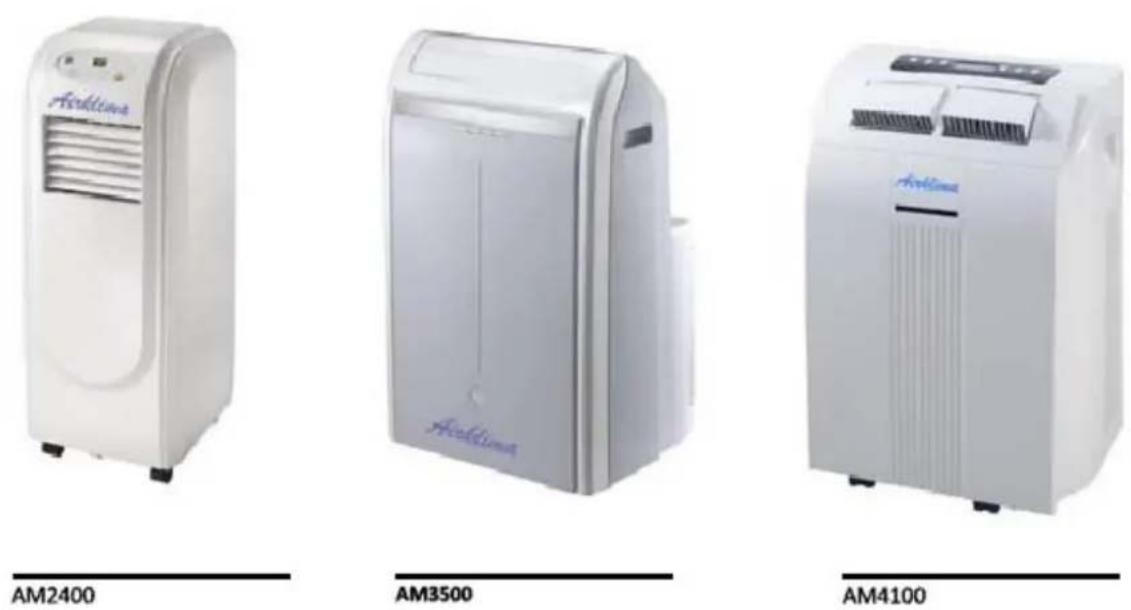

Mobile Klimageräte

Die Mobilen Klimageräte eignen sich sehr gut um Räume zu kühlen, in denen keine Festinstallationen möglich sind. Diese Geräte sind handlich und einfach zu transportieren.

Artikel		AM2400	AM3500	AM4100
Preis In CHF		731.00	985.00	1'390.00
Kälteleistung	kW	2.4	3.5	4.1
Leistungsaufnahme Kühlen	W	950	1400	1700
Energieeffizienzklasse	EER	2.5	2.5	2.41
Luftvolumenstrom	m3/h	290	450	570
Kältemittel		R410A	R410A	R410A
Schalldruck	dBA	49 - 53	52 - 58	55 - 59
Netzanschluss	V/Ph/Hz	230/1/50	230/1/50	230/1/50
Abmessungen	mm	300x790x345	550x840x460	546x840x405
Gewicht	kg	21	45	47
