Produkttyp	Ellipsentrainer
Marke und Modell	Maxxus Core-X 8.2
Abmessungen (L x B x H)	ca. 200 x 70 x 170 cm
Gewicht des Geräts	ca. 85 kg
Maximales Benutzergewicht	150 kg
Schwungmasse	18 kg
Widerstandssystem	elektromagnetisch, 32 Stufen
Display	LCD mit Hintergrundbeleuchtung
Anzeigeparameter	Zeit, Distanz, Geschwindigkeit, Kalorien, Puls, Trittfrequenz
Pulsmessung	Handpulssensoren und Brustgurt kompatibel
Programme	12 vorinstallierte Trainingsprogramme
Benutzerprofile	4 Benutzerprofile speicherbar
Trittlänge	50 cm
Pedale	verstellbar mit rutschfester Oberfläche
Transportrollen	ja, vorne
Stellfüße	verstellbar für Bodenausgleich
Stromversorgung	Netzteil 230 V, 50 Hz oder Batterien (4 x AA)
Wartung und Reinigung	regelmäßige Reinigung mit weichem Tuch, keine scharfen Reiniger; bewegliche Teile nach Bedarf schmieren
Sicherheitshinweise	Nur für den Hausgebrauch; Kinder fernhalten; vor Benutzung alle Schrauben prüfen
Ersatzteile und Reparatur	Ersatzteile über den Hersteller beziehbar; Reparatur nur durch Fachpersonal
Garantie	2 Jahre bei privater Nutzung

Häufig gestellte Fragen - Core-X 8.2 Maxxus

Wie schalte ich den Maxxus Core-X 8.2 ein?

Das Gerät wird entweder über das mitgelieferte Netzteil an eine Steckdose angeschlossen oder mit 4 AA-Batterien betrieben. Nach Anschluss schaltet sich das Display automatisch ein, sobald Sie mit dem Training beginnen.

Wie stelle ich den Widerstand ein?

Der Widerstand wird über die Tasten am Display gesteuert. Es stehen 32 magnetische Widerstandsstufen zur Verfügung, die Sie während des Trainings jederzeit anpassen können.

Wie messe ich meinen Puls?

Der Ellipsentrainer verfügt über Handpulssensoren an den Griffen. Für eine genauere Messung können Sie optional einen kompatiblen Brustgurt verwenden.

Welche Trainingsprogramme sind verfügbar?

Es sind 12 vorinstallierte Programme enthalten, darunter manuelles Programm, Herzfrequenzkontrolle, Intervalltraining und Zielprogramme wie Distanz oder Kalorien.

Wie schwer ist der Maxxus Core-X 8.2?

Das Gerät wiegt etwa 85 kg. Dank der Transportrollen vorne lässt es sich dennoch leicht bewegen.

Kann ich mehrere Benutzerprofile speichern?

Ja, es können bis zu 4 Benutzerprofile mit persönlichen Daten gespeichert werden, sodass jeder sein eigenes Trainingsprogramm und seine Fortschritte verfolgen kann.

Wie reinige und warte ich den Ellipsentrainer richtig?

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Die Laufschienen können gelegentlich mit einem Silikonspray behandelt werden. Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz.

Wie stelle ich die Pedale ein?

Die Pedale sind mit einer rutschfesten Oberfläche ausgestattet und können in der Neigung verstellt werden, um ein natürliches Laufgefühl zu ermöglichen. Die genaue Einstellung entnehmen Sie bitte der Anleitung.

Warum funktioniert das Display nicht?

Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist oder die Batterien eingelegt und nicht leer sind. Wenn das Problem weiterhin besteht, überprüfen Sie die Kabelverbindungen oder wenden Sie sich an den Kundendienst.

Wo finde ich Ersatzteile für den Core-X 8.2?

Original-Ersatzteile können Sie direkt über den Hersteller Maxxus beziehen. Geben Sie bei der Bestellung die Modellnummer Core-X 8.2 an.

BEDIENUNGSANLEITUNG Core-X 8.2 Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Lieferumfang	5
Befestigungsmaterial & Werkzeug	6
Montage	7 - 14
Transport, Standort & Lagerung	14
Pflege, Reinigung & Wartung	15
Bodenhöhenausgleich	15
Netzkabel & Netzanschluss	16
Cockpit	17 - 26
iwm-Waage	27 - 28
Herzfrequenzmessung	29
Warnhinweis zur Puls- und Herzfrequenzmessung	30
Pulsmessung über Handsensoren	30
Herzfrequenzmessung über Brustgurt	30
Trainingsempfehlungen	31 - 32
Technische Details	33
Entsorgung	33

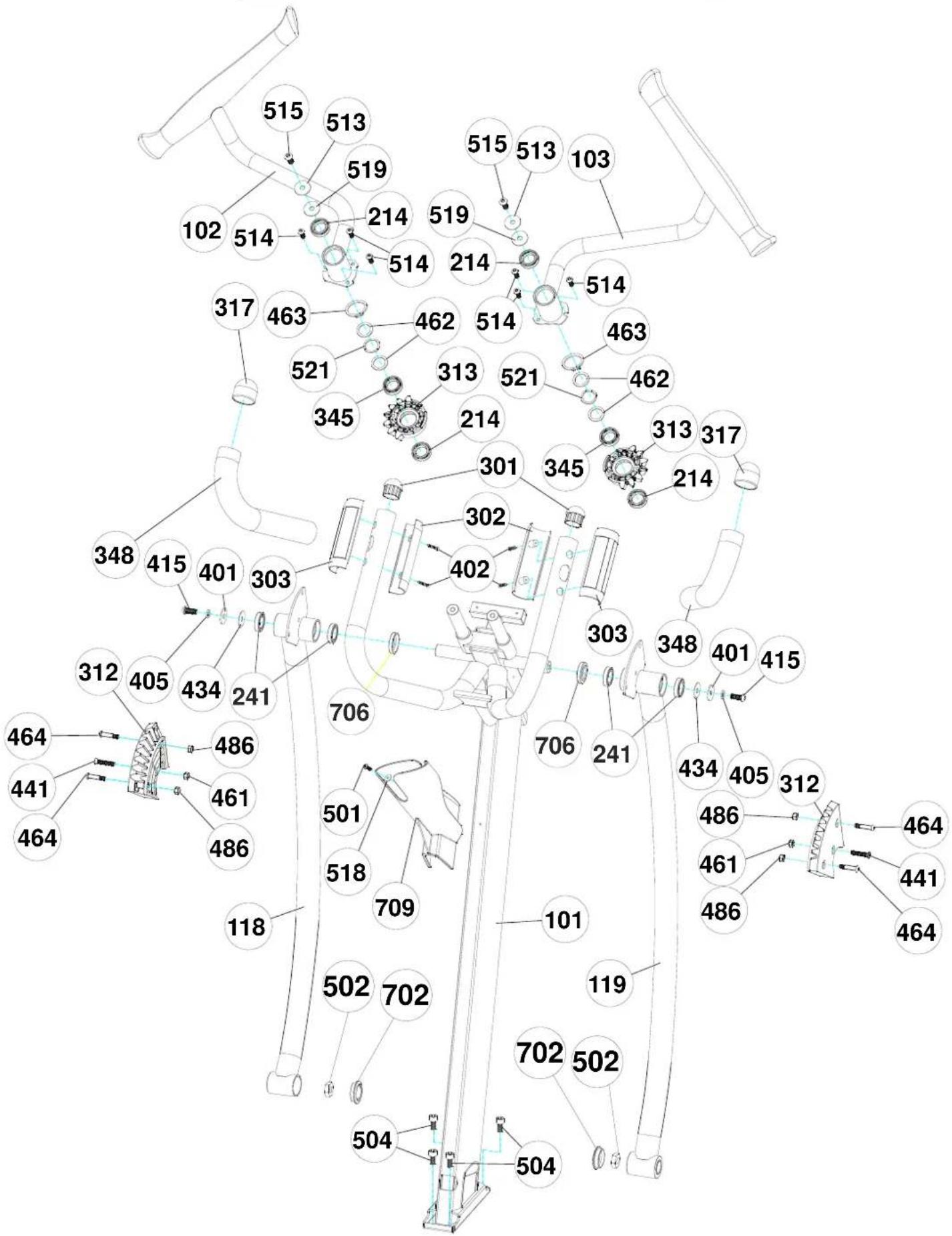

Explosionszeichnung	34 - 37
Teileliste	38 - 42
FAQ - Häufig gestellte Fragen	43
Zubehör	43
Gewährleistung	44
Garantiebedingungen	45
Registrieren	46
Reparaturauftrag / Schadensmeldung	47

Version1.0

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

• Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
• Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
• Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
• Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
• Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
• Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
• Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
• Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.
• Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

• Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
• Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
• Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
• Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.
• Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.
• Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
• Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
• Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
• Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

• Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.
• Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.
• Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.
• Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.
• Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.
• Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.
• Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.
• Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.
• Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.
• Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.
• Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
• Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.
• Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.
• Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.
• Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

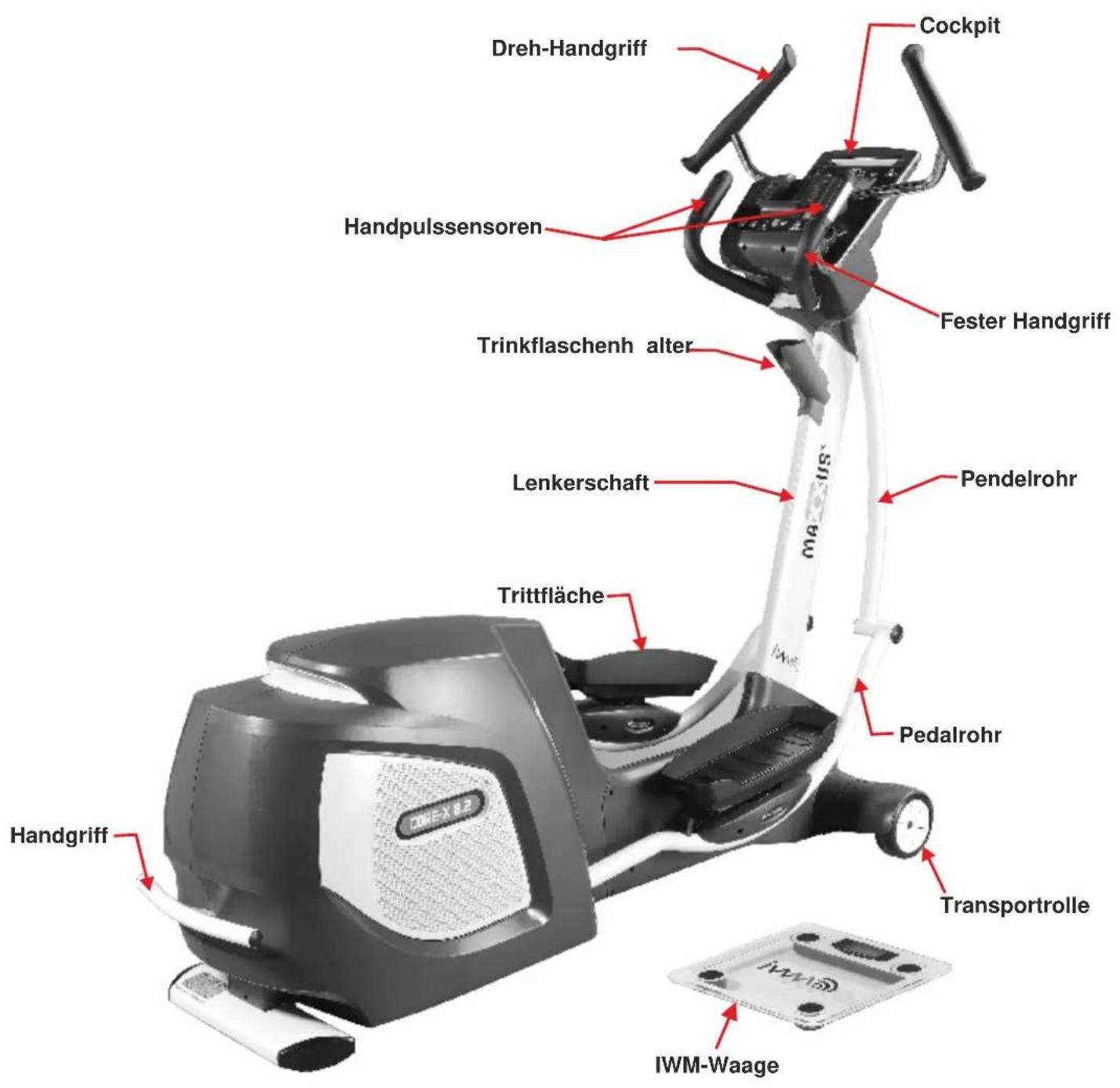

Dreh-Handgriff Cockpit Handpulssensoren Fester Handgriff Trinkflaschenh alter Lenkerschaft Pendelrohr Trittfläche Pedalrohr Transportrolle Handgriff IWM-Waage

Lieferumfang

710	711	702		708
703	705	704		341
343	709	801		F
A1	A2	A4
		Teile-No	Bezeichnung	Menge
		341	Rollenabdeckung A	2
		343	Rollenabdeckung B	2
		702	Knickgelenkabdeckung, innen - 38 mm	2
		703	Vordere Abdeckung	1
		704	Gehäuse, links	1
		705	Gehäuse, rechts	1
		708	Knickgelenkabdeckung, außen - 42 mm	2
		709	Flaschenhalter	1
		710	Dreh-Handgriff, links	1
		711	Dreh-Handgriff, rechts	1
		801	iwm-Waage	1
		A1	Cockpit	1
		A2	Standrohr mit Transportrolle	1
		A3	Lenkerschaft	1
		A4	Basisrahmen	1
A3		F	Netzteil	1

Teile-No	Bezeichnung	Menge
341	Rollenabdeckung A	2
343	Rollenabdeckung B	2
702	Knickgelenkabdeckung, innen - 38 mm	2
703	Vordere Abdeckung	1
704	Gehäuse, links	1
705	Gehäuse, rechts	1
708	Knickgelenkabdeckung, außen - 42 mm	2
709	Flaschenhalter	1
710	Dreh-Handgriff, links	1
711	Dreh-Handgriff, rechts	1
801	iwm-Waage	1
A1	Cockpit	1
A2	Standrohr mit Transportrolle	1
A3	Lenkerschaft	1
A4	Basisrahmen	1
F	Netzteil	1

Befestigungsmaterial & Werkzeug

Teile-No	Abbildung*	Bezeichnung	Menge
408		Linsenkopfschraube, 4x15mm	4
502		Mutter, M14	2
504		Inbusschraube, M8x16mm	4
505		Bolzenschraube, M14x35mm	2
506		Linsenkopfschraube, 4x12mm	4
507		Inbusschraube, M10x20mm	4
509		Blechschraube, 4x19mm	4
510		Blechschraube, 4.5x12mm	6
511		Federscheibe, 10x16x2mm	4
512		Blechschraube, 4x12mm	2
514		Inbusschraube, M6x20mm	6
517		Unterlegscheibe, 10x18xT2.0mm	4
518		Unterlegscheibe, 4x12xT1.0mm	1
520		Blechschraube, 4.5x15	2
521		Wellscheibe, 20.7x29.x0.3mm	2

* Abbildung entspricht nicht Originalgröße

				[KDO2]
Inbusschlüssel 6mm	Inbusschlüssel 8mm	Schraubenschlüssel	Inbusschlüssel 5mm	Kreuzschlitz-Schraubendreher	Inbusschlüssel 6mm

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten

Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

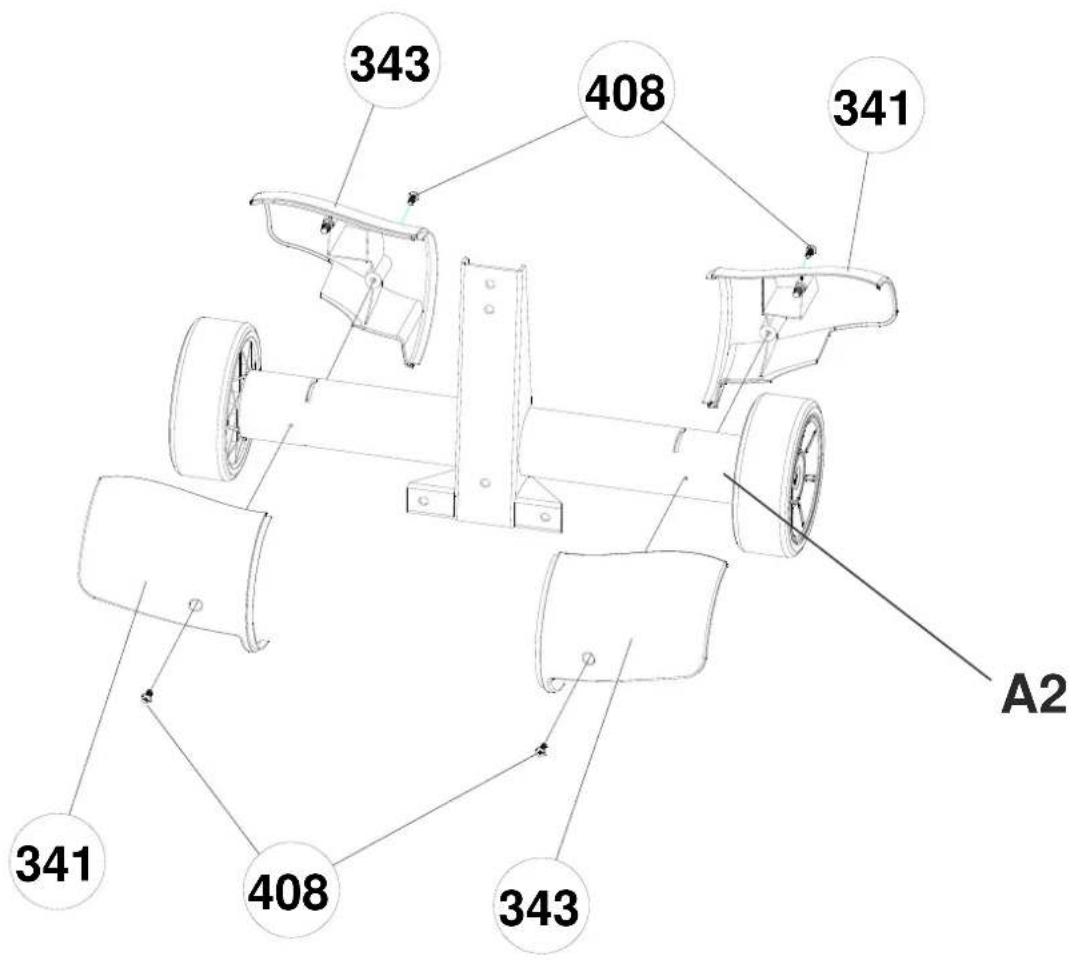

Schritt 1: Montage der Transportrollen-Abdeckungen

Befestigen Sie die Transportrollen-Abdeckungen (343/341) wie in der Abbildung gezeigt am Standrohr mit Transportrollen (A2). Verwenden Sie hierzu vier Linsenkopfschrauben, 4x15mm (408).

343 408 341 A2 341 408 343 A2

Montage

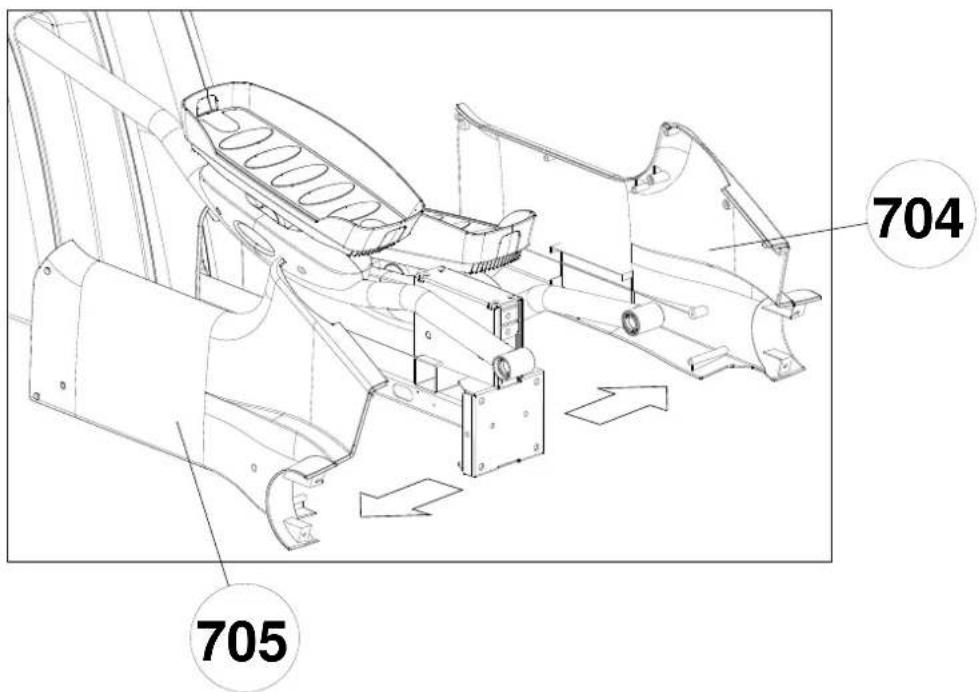

Schritt 2: Entfernen der vorderen Gehäuse

Für die weiteren Montageschritte ist es nun nötig, dass Sie die beiden vorderen Gehäuseteile (704-links/705-rechts) entfernen.

704 705

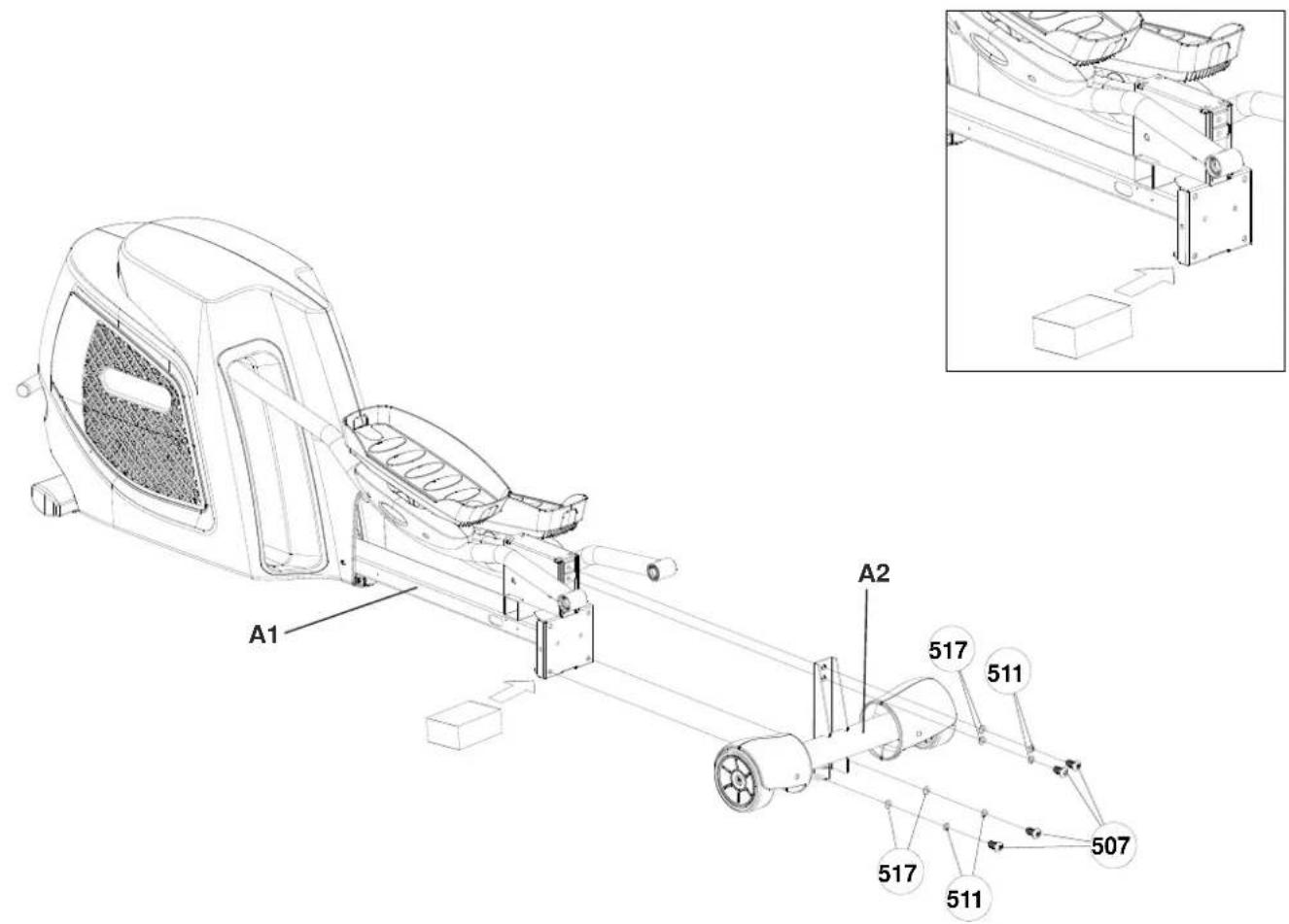

Schritt 3: Montage

Um sich den nächsten Arbeitsschritt zu erleichtern ist es sinnvoll das unter den vorderen Teil des Basisrahmens eine Erhöhung (z. B. ein Styroporblock oder ähnliches) um so den vorderen Teil etwas anzuheben. Befestigen Sie dann das vordere Standrohr (A2) mit vier Unterlegscheiben 10x18xT2.0 (517), vier Federscheiben 10x16x2 (511) und vier Inbusschrauben M10x20 (507) am Basisrahmen (A1)

A1 A2 517 511 507 517 511

Montage

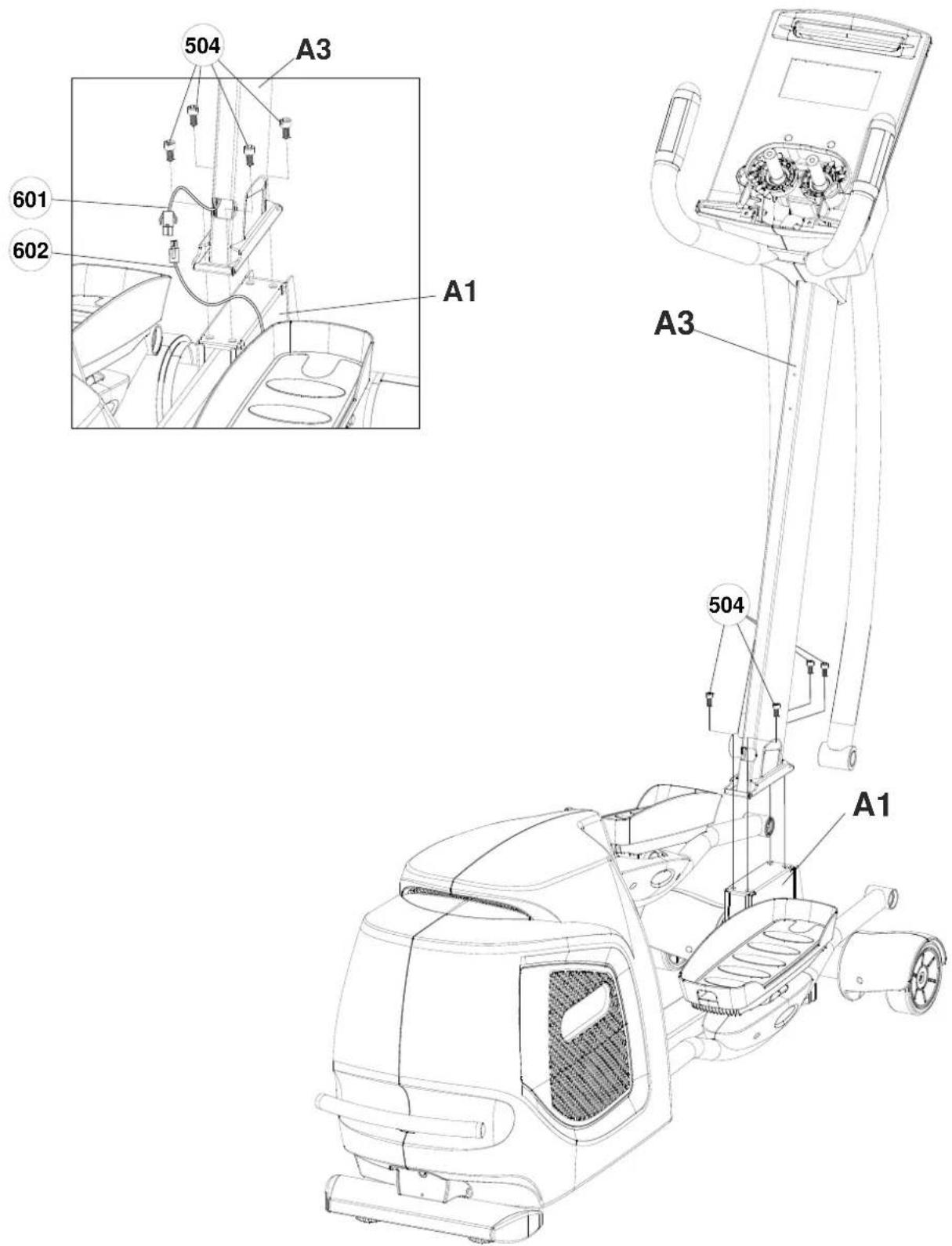

Schritt 4: Montage des Lenkerschafts

Verbinden Sie den Anschluss des Kabels (601), das unten aus dem Lenkerschaft (A3) ragt, mit dem Anschluss des Kabels (602), das aus der vorderen, oberen Aufnahme des Basisrahmens (A1) ragt. Prüfen Sie den festen Sitz der Kabelverbindung.

Befestigen Sie dann den Lenkerschaft (A3) mit vier Inbusschrauben, M8x16 (504) an der vorderen, oberen Aufnahme des Basisrahmens (A1).

⚠️ ACHTUNG:

Achten Sie bei der Montage des Lenkerschaftes unbedingt darauf, dass Sie die Kabel (601/602) nicht beschädigen.

504 A3 601 602 A1 A3 504 A1

Montage

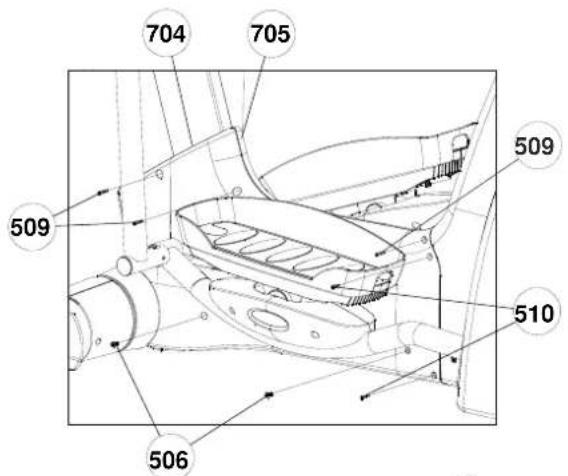

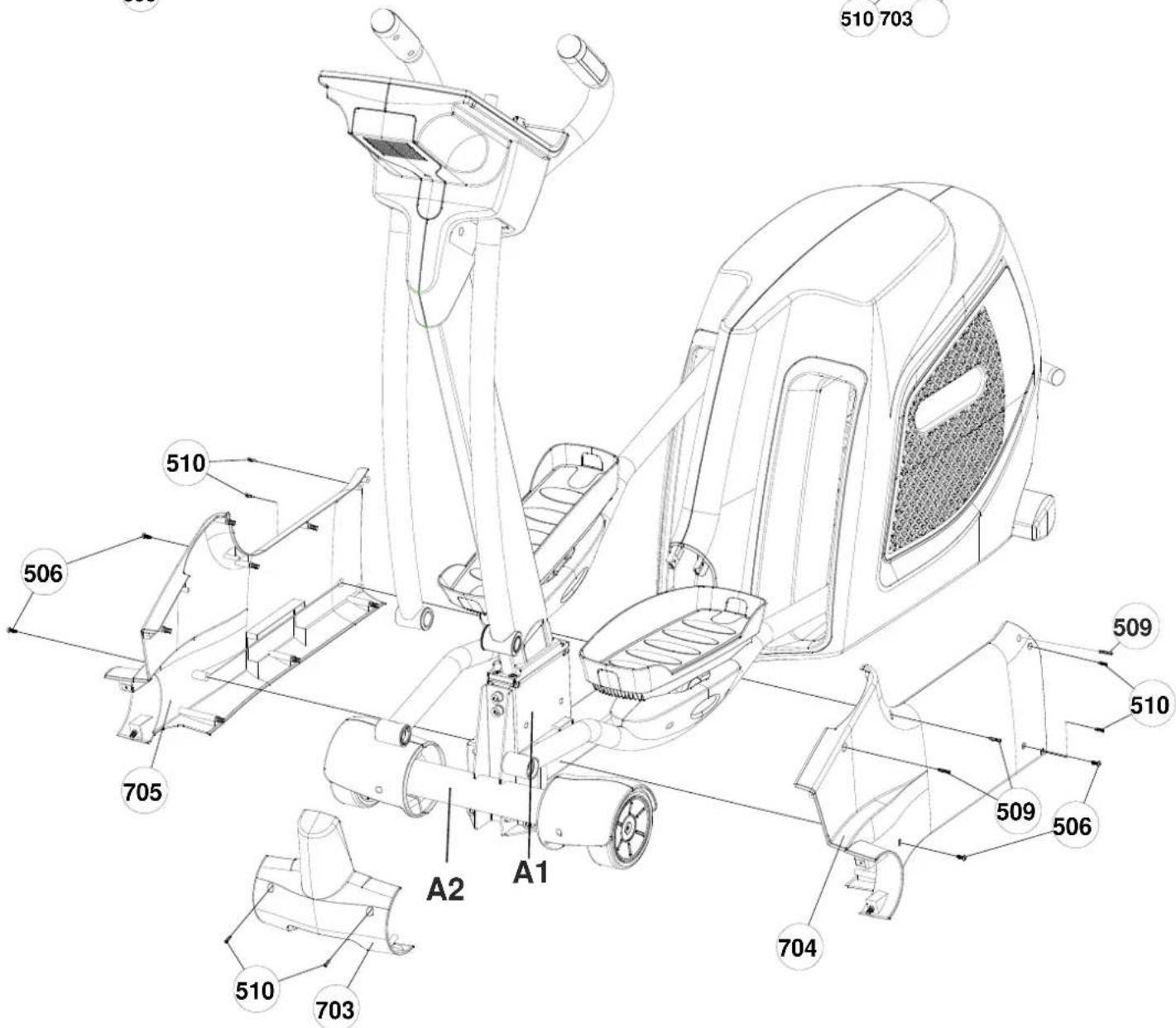

Schritt 5: Montage der seitlichen und des vorderen Gehäuses

Befestigen Sie die bei Schritt 2 entfernten seitlichen Gehäuseteile (704-links/705-rechts) am Basisrahmen (A1).

Verwenden Sie für das rechte Gehäuseteil (705):

• 2 Stück Linsenkopfschraube , 4x12mm (506)
• 2Stöbschrä Steck4.5let2rschr(516), 4.5x12mm (510)

Verwenden Sie für das linke Gehäuseteil (704):

- 2 Stück Linsenkopfschraube, 4x12mm (506)

- 4 Stück Blechschraube, 4x19mm (509)

Befestigen Sie dann das vordere Gehäuse (703) mit zwei Blechschrauben, 4.5x15mm (520) von vorne am Standrohr (A2).

704 705 509 509 509 510 506

510 703

510 703 510 506 705 A2 A1 509 510 509 506 704 510 703

Montage

Schritt 6: Montage der Knickgelenke

Verbinden Sie das vordere Ende des linke Pedalrohrs (106) mit dem unteren Ende des Pendelrohrs (118). Verwenden Sie hierzu eine Bolzenschraube, M14x35 (505), eine Wellscheibe 20.7x29.1x0.3 (521) und einer Mutter M14 (502) - siehe Abbildung 1.

Setzen Sie dann in die seitliche Öffnung am vorderen Ende des linke Pedalrohrs (106) die Knickgelenk-Abdeckung, außen - 42 mm (708) und in die seitliche Öffnung am unteren Ende des Pendelrohrs (118) die Knickgelenk-Abdeckung, innen - 38 mm (702) ein.

Verfahren Sie dann ebenso mit dem rechten Pedalrohr (107) und dem rechten Pendelrohr (119).

Montage

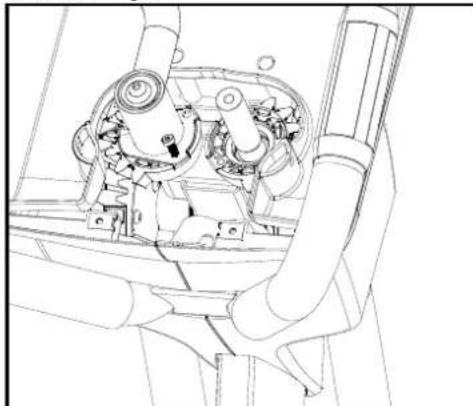

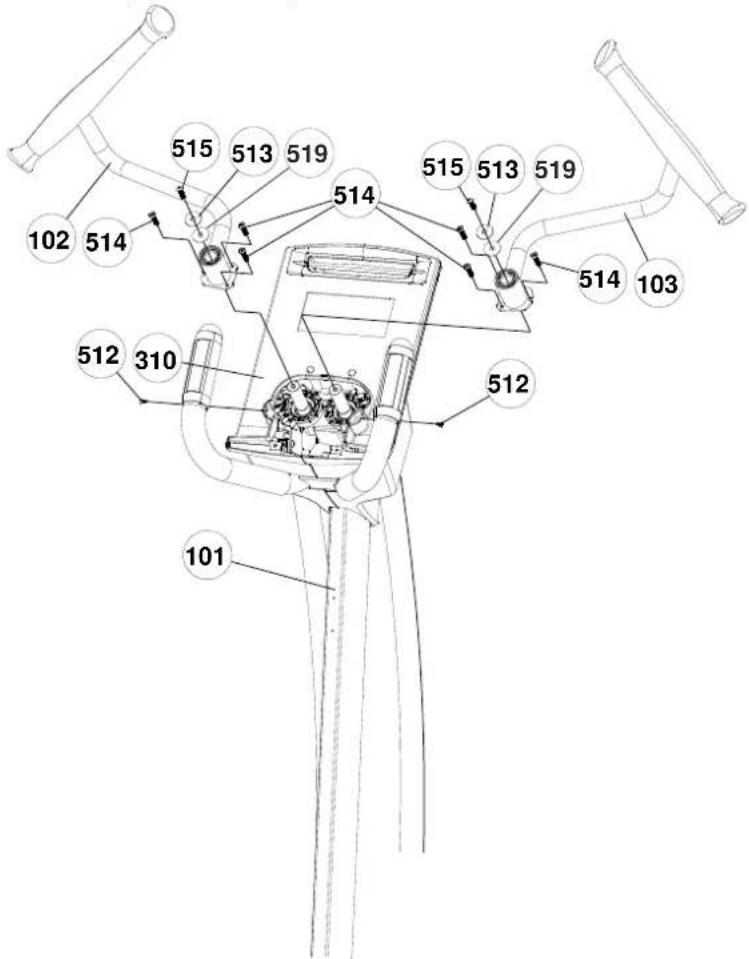

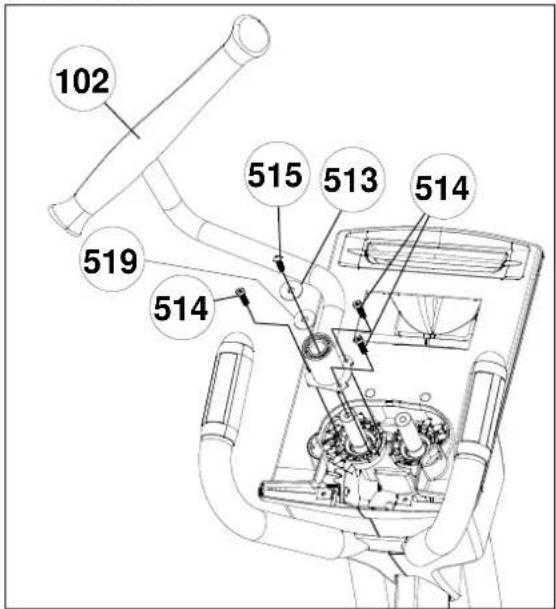

Schritt 7: Montage der Dreh-Handgriffe

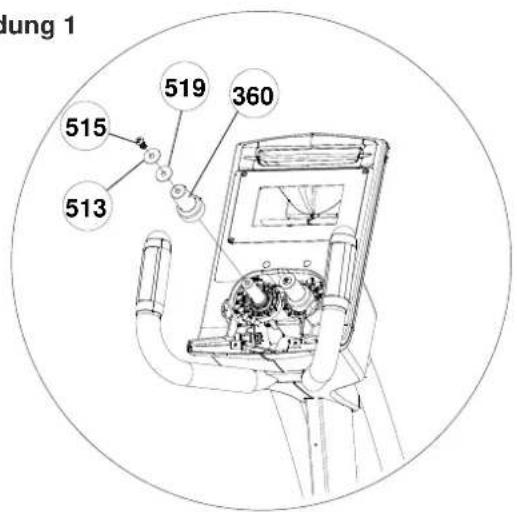

Lösen und entfernen Sie, wie in Abbildung 1 gezeigt, zuerst die Inbusschraube M8x20 (515) und die Unterlegscheiben (513) und (519). Entfernen Sie dann die Transportsicherungen (360).

Setzen Sie dann die Dreh-Handgriffe (102-links/103-rechts) auf die beiden Bolzen des Lenkerschaftes ein, schieben Sie die soeben gelösten Unterlegscheiben (519) und (513) auf und befestigen Sie die Dreh-Handgriffe dann mit den soeben gelösten Inbusschrauben, M8x20 (515) - siehe Abbildung 2.

Befestigen Sie dann die Dreh-Handgriffe (102-links/103-rechts) seitlich mit je drei Inbusschrauben, 6x20 (514) - Abbildung 3.

Abbildung 1

lung 1 515 513 519 360

515 513 519 514 515 513 519 102 514 514 103 512 310 512 101

Abbildung 2

102 519 514 515 513 514

Abbildung 3

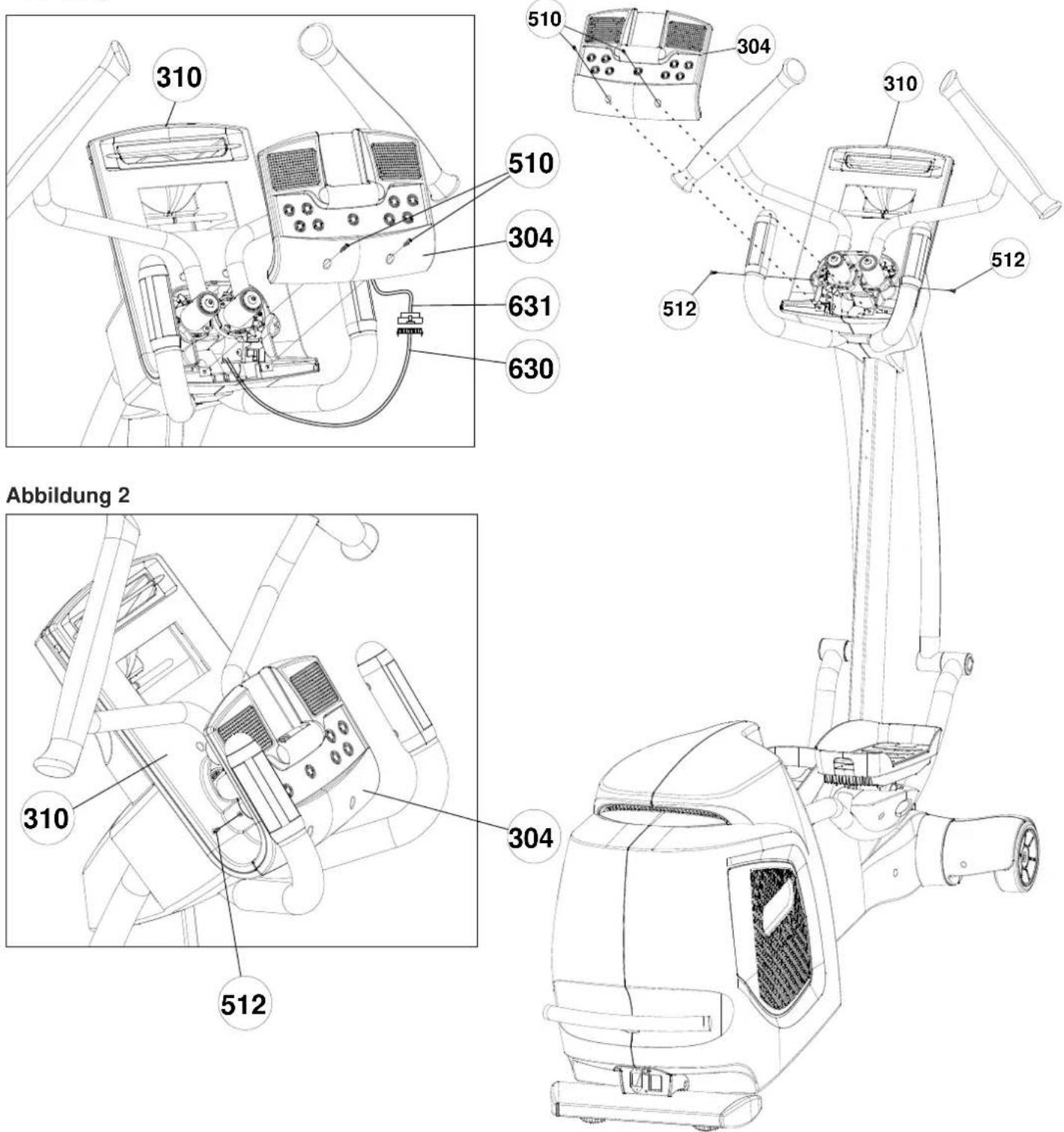

Schritt 8: Montage der Tastatureinheit

Verbinden Sie den Anschluss des Cockpitkabels (630), das aus dem Cockpithalter (310) ragt, mit dem Anschluss des Tastaturkabels (631), das aus der Tastatureinheit (304) ragt - siehe Abbildung 1. Prüfen Sie die Kabelverbindung auf ihren festen Sitz.

Befestigen Sie dann die Tastatureinheit (304) seitlich mit zwei Blechschrauben, 4x12mm (512) und von vorne mit zwei Blechschrauben, 4.5x12mm (510) am Cockpithalter (310) - siehe Abbildung 2.

⚠️ ACHTUNG:

Achten Sie bei der Montage des Lenkerschaftes unbedingt darauf, dass Sie die Kabel (630/631) nicht beschädigen.

Abbildung 1

310 510 304 631 630 512 310 512 Abbildung 2 304

Montage

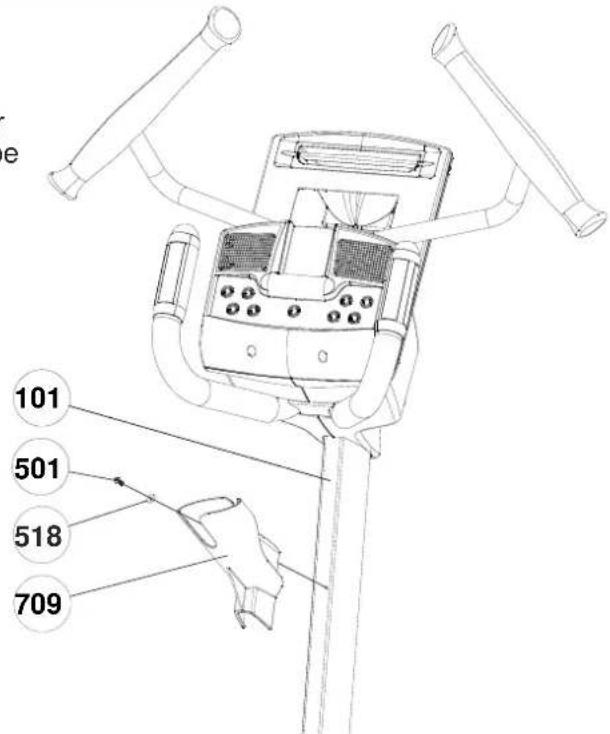

Schritt 12: Montage des Flaschenhalters

Lösen und entfernen Sie die am Lenkerschaft (101) bereits vormontierte Linsenkopfschraube, 4x12mm (501) und Unterlegscheibe, 4x12x1mm (518). Befestigen Sie dann mit der soeben gelösten Linsenkopfschraube (501) und Unterlegscheibe (518) den Flaschenhalter (709) am Lenkerschaft (101).

e 101 501 518 709

Transport, Standort & Lagerung

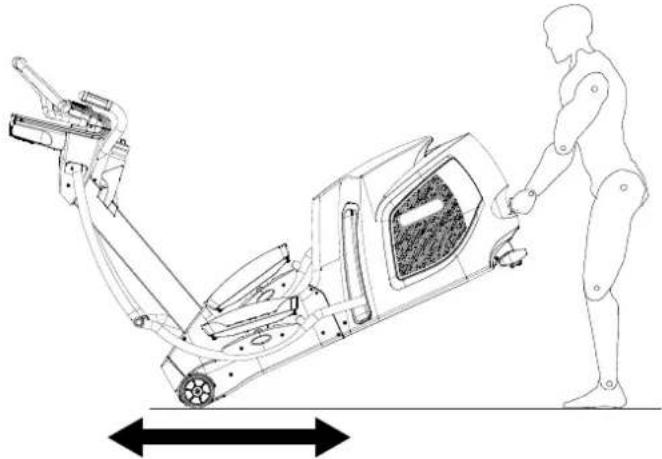

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich hinter Ihr Trainingsgerät und greifen mit beiden Händen den hinteren Transportgriff. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben.

Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

⚠️ ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Aufgrund der chemischen Zusammensetzung von Körperschweiß ist dieser bei nicht sofortiger Entfernung/Reinigung die Hauptursache für Korrosion (Rost). Überprüfen Sie daher nach jeder Trainingseinheit, ob Körperschweiß und/oder andere Flüssigkeiten mit dem gerät in Kontakt gekommen sind. Ist dies der Fall müssen die betroffenen Bauteile/Gehäuseteile gereinigt werden.

Bitte beachten:

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

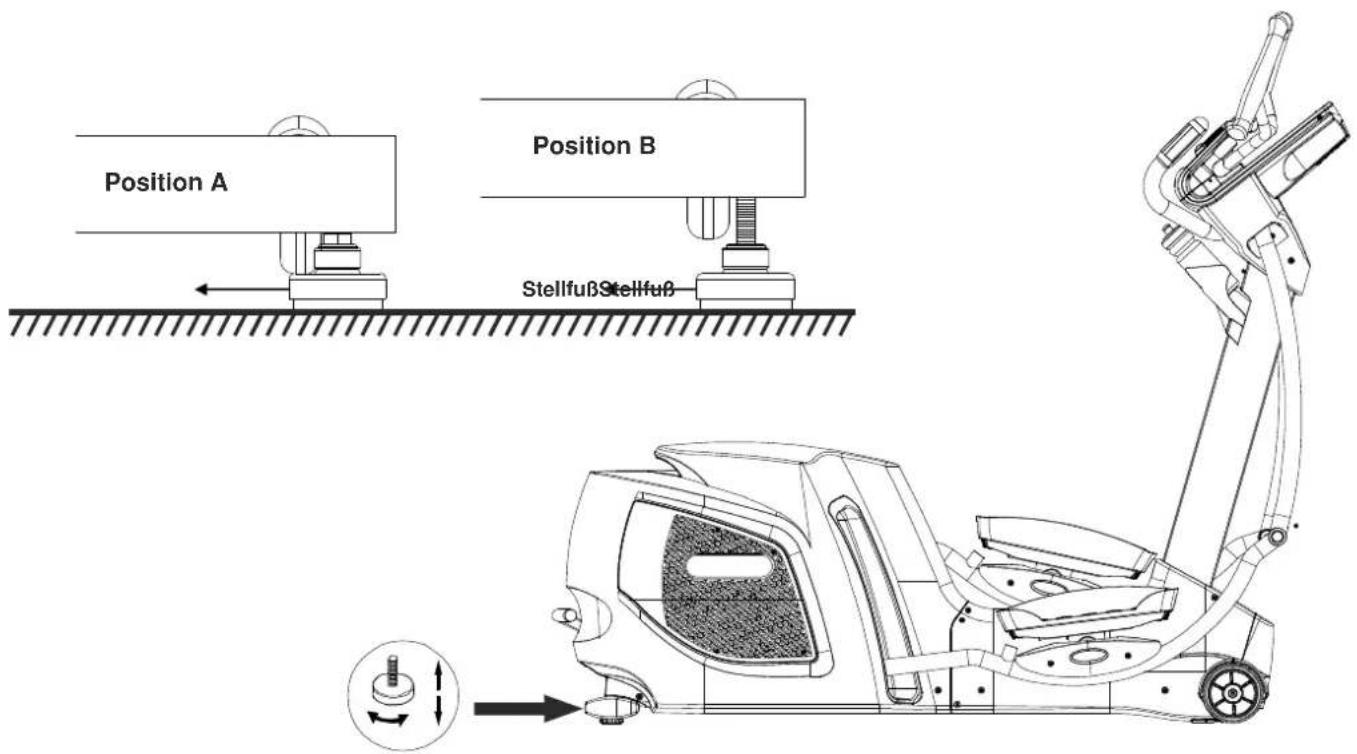

Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht.

Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.

Position A Position B Stellfuß Stellfuß

Netzkabel & Netzanschluss

Netzkabel

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzkabels in die, sich an der Rückseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel mit einer Steckdose.

⚠️ ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

⚠️ ACHTUNG:

Bevor Sie den Netzadapter an das Gerät anschließen prüfen Sie unbedingt jedes Mal, dass es sich um den im Lieferumfang des Gerätes enthaltenen Netzadapter handelt.

Bei der Verwendung eines anderen Netzadapters kann es zu Beschädigungen der elektronischen Bauteile des Gerätes kommen, für die der Hersteller keine Haftung übernehmen kann.

Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Verbinden Sie das Netzkabel zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit automatisch ein.

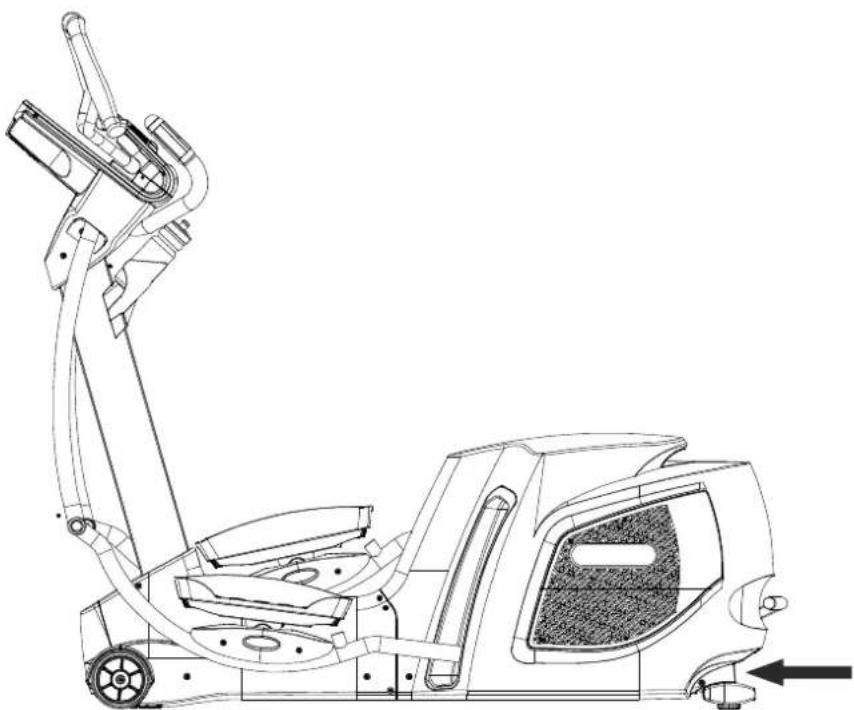

Ausschalten des Gerätes

Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen. Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.

Anschlussbuchse für Netzkabel

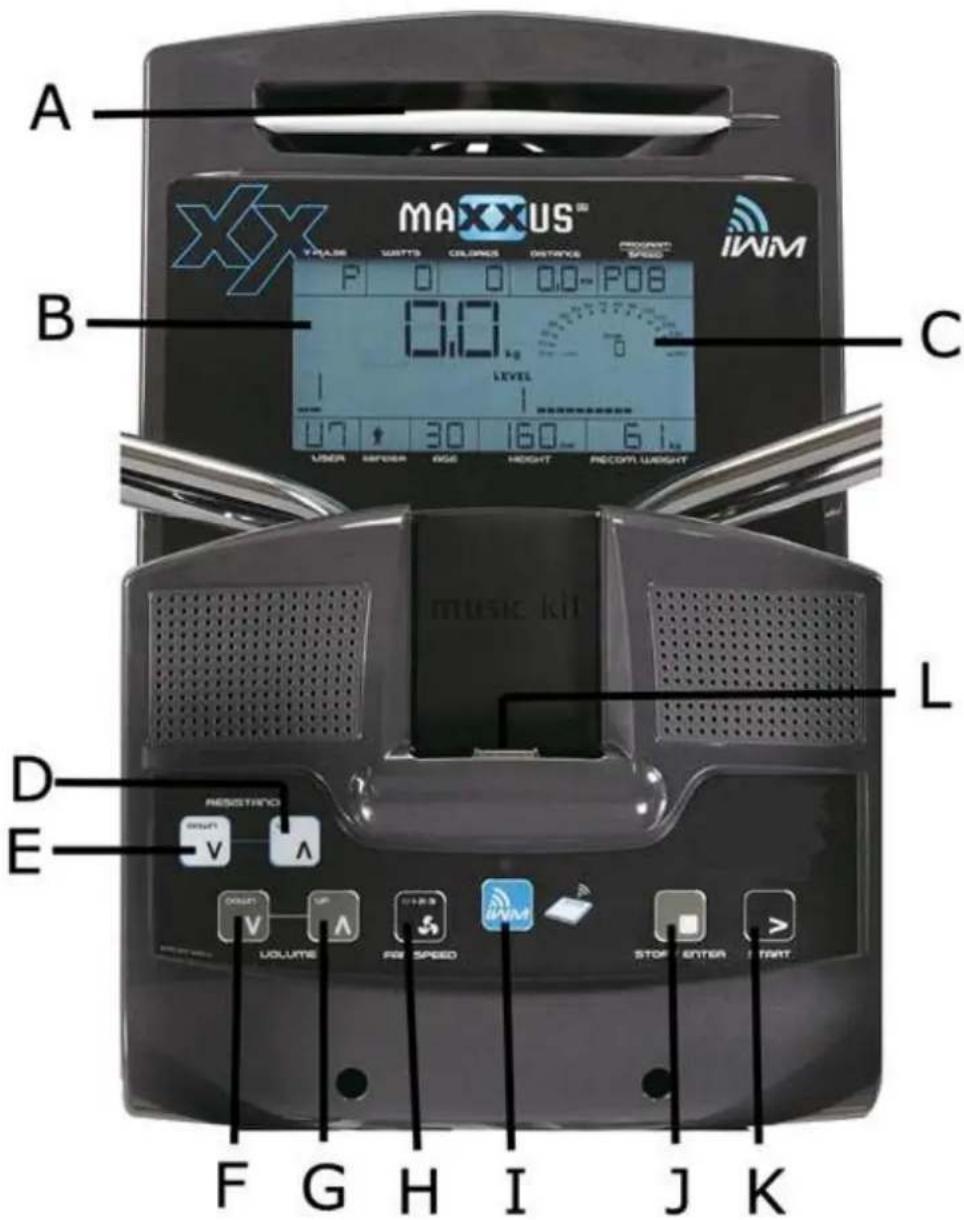

A MAXXUS™ TFLADE WATTS COLORS DISTANCE PROPOSED SPEED iWM P 0 0 0.0-P08 0.0 kg LEVEL UN 30 160 6 kg USER IMPED AIR HEIGHT RECOFF LWEIGHT music kit B C D E L F G H I J K RESISTING OUTPUT U V A FOR SPEED STOP ENTER START

A: Ventilator B: LCD Displayanzeige C: Umdrehungsanzeige
D: Widerstand UP E: Widerstand DOWN F: Lautstärke ipod lauter
G: Lautstärke iPod leiser H: Ventilator I: IWM Taste
J: STOP/ENTER K: START L: iPod Dockingstation

Cockpit

IWM Funktion

Das Intelligent Weight Management erstellt ein effizientes Fettverbrennungsprogramm. Die Taste IWM wird vor dem Betreten der Funkwaage gedrückt.

Die iPod/iPhone Dockingstation nimmt den iPod auf. Entfernen Sie zuerst die Schutzkappe auf der Steckerleiste und setzen Sie anschließend vorsichtig Ihren iPod auf. Mit den Lautstärketasten F & G kann die Lautstärke des Verstärkers im Cockpit geregelt werden. Die Dockingstation funktioniert auch als Ladeadapter.

STOP/ENTER/RESET

Mit der Taste STOP/ENTER kann durch einmaliges Betätigen ein Programm unterbrochen werden. Durch zweimaliges Betätigen der START/ENTER Taste kehren Sie in den Einschaltmodus zurück (RESET). Die Taste STOP/ENTER wird auch zur Bestätigung bei Programmeingaben verwendet.

Widerstand UP/DOWN

Der Widerstand (Level 1-16) wird mit den Tasten UP/DOWN eingestellt.

UP=Widerstand höher

DOWN= Widerstand niedriger

VENTILATOR

Um den Ventilator einzuschalten, drücken Sie die Taste H ein Mal.

Die Leistung des Ventilators kann durch mehrmaliges Betätigen der Taste H erhöht werden.

Drei Leistungsstufen können gewählt werden. Drücken Sie die Taste ein viertes Mal, um den Ventilator abzuschalten.

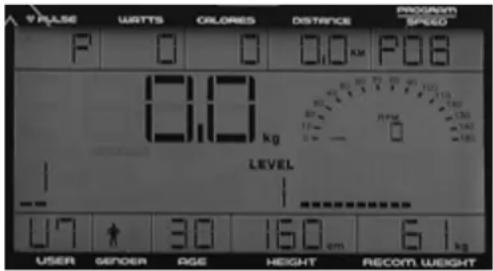

Umdrehungsanzeige

Die Umdrehungen pro Minute (U/MIN bzw. U/PM) werden im Anzeigefeld C sichtbar. Diese werden sowohl als digitale Zahl, als auch mit dem digitalen Zeigerinstrument angezeigt.

PULSE WATTS ORLORES DISTANCE PROGRAM SPEED P 0 0 0.0 KM P08 0.0 kg LEVEL RPM 130 120 110 100 90 80 70 60 50 40 30 20 10 0 USER SENSOR PAGE HEIGHT RECOM WEIGHT 6 kg

PULSE: Anzeige der gemessenen Herzfrequenz

WATTS: Anzeige der Wattleistung

CALORIES: Anzeige der verbrauchten Kalorien

DISTANCE: Anzeige der Distanz in Kilometer

PROGRAM/SPEED: Programmanzeige/Geschwindigkeitsanzeige

USER: Anwender Speicherplatz

GENDER: Geschlecht

AGE: Alter

HEIGHT: Körpergröße

RECOM. WEIGHT: Körpergewicht bzw. gewünschtes Ziel- Körpergewicht

Einschaltmodus

Unter dem Einschaltmodus verstehen wir den Zustand des Crosstrainers unmittelbar nach dem Einschalten bzw. dem Anschließen ans Stromnetz. Alle Anzeigen leuchten nach dem Einschalten kurz auf.

Um ohne Unterbrechung der Stromversorgung in den Einschaltmodus zu gelangen, drücken Sie die STOP/ENTER Taste zwei Mal. Dies löst einen RESET aus und alle bisherigen Daten werden zurückgesetzt.

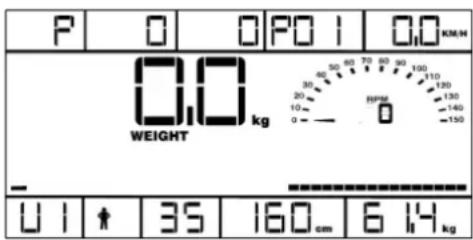

P 0 0PO I 0,0 KM.H 0,0 kg WEIGHT 35 160 cm 6 14 kg

Bitte beachten Sie, dass der Crosstrainer keinen Standby oder Schlafmodus besitzt und nach Trainingsende vom Stromnetz getrennt werden sollte.

Cockpit

QUICK START

Eines der beliebtesten Programmfunktionen bei Crosstrainern ist die QUICK START Funktion. Durch Drücken der START Taste kann ohne Eingabe von Daten das Training sofort begonnen werden. Die Anzeigen für Zeit, Distanz und Kalorien werden nach dem Start von Null an hochgezählt.

Der Widerstand wird über die Tasten UP/DOWN nach Belieben geregelt.

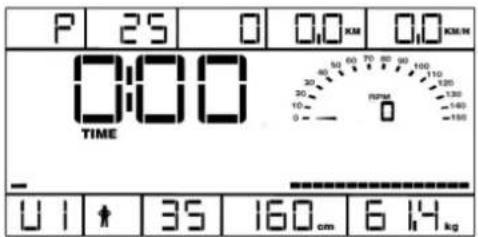

P 25 0 0.0 KM 0.0 KM 0:00 TIME U I ↑ 35 160 cm 6 ¼ kg

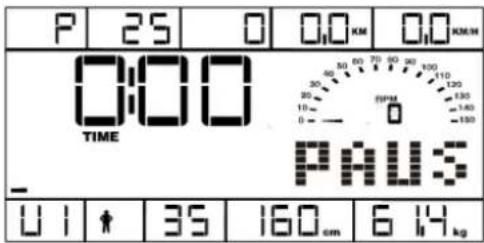

PAUSEN Funktion

Werden die Pedale über 30 Sekunden nicht bewegt und findet in dieser Zeit keine Eingabe statt, schaltet der Crosstrainer in den Pausen Modus. Alle Anzeigen werden eingefroren. Werden die Pedale bewegt oder findet eine Eingabe statt, setzt der Crosstrainer das Programm fort.

Durch einmaliges Betätigen der STOP Taste kann die Pausen Funktion manuell eingeleitet werden. Durch Drücken der START Taste setzt der Crosstrainer das Programm fort.

Drücken Sie die STOP Taste zwei Mal, um das Programm zu beenden, die Anzeigen zurückzusetzen und in den Einschaltmodus zu gelangen.

P 25 0 0.0 KM 0.0 KM/M 0:00 TIME PAUS U I ↑ 35 160 cm 6 14 kg

Programm Voreinstellungen (User Auswahl)

Um während des Trainingsprogramms Werte wie zum Beispiel den Kalorienverbrauch oder die optimale Herzfrequenz ermitteln zu können, werden persönliche Daten abgefragt, die auf den USER Speicherplätzen U1-U7 abgelegt werden können.

Um bereits gespeicherte Daten eines Speicherplatzes zu verwenden, wählen Sie den gewünschten Speicherplatz mit den Tasten UP/DOWN und halten Sie anschließend die Taste ENTER für 5 Sekunden gedrückt, sodass die früher gespeicherten Daten übernommen werden können.

Sind noch keine Daten hinterlegt, geben Sie diese wie folgt ein.

Wählen Sie einen Speicherplatz mit den Tasten UP/DOWN aus.

Bestätigen Sie die Auswahl mit der ENTER Taste.

Geben Sie nun die Körpergröße (USER HEIGHT) mit den Tasten UP/DOWN ein und bestätigen Sie die Eingabe mit der ENTER Taste.

- 1 U 1 * 35 170_ 6 14_

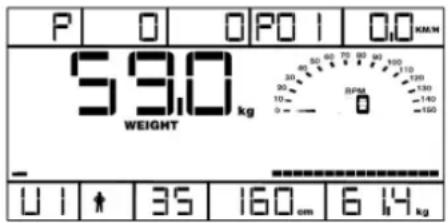

Geben Sie nun das Körpergewicht (USER WEIGHT) mit den Tasten UP/DOWN ein und bestätigen Sie mit der Taste ENTER.

P 0 0 P0 1 0.0 KM 53.0 WEIGHT kg U 1 ↑ 35 160 cm 6 14 kg

Cockpit

Geben Sie Ihr Alter (AGE) mit den Tasten UP/DOWN ein und bestätigen Sie die Eingabe mit der Taste ENTER. Diese Angabe wird für die Berechnung der Ziel-Herzfrequenz im Herzfrequenzprogramm verwendet.

Folgende Formeln werden vom Computer verwendet:

Niedrige Herzfrequenz = (220 - ALTER) X 65%

Hohe Herzfrequenz = (220 - ALTER) X 85%

0 1 * 35 170.6 6 14.

Wählen Sie Ihr Geschlecht mit den Tasten UP/DOWN aus und bestätigen Sie mit der Taste ENTER.

P | 0 | 0 | PO | 1 | 0,0 KMM 59.0 kg WEIGHT U | ↑ | 35 | 160 cm | 6 | 4 kg

Der Speicherplatz ist nun mit den eingegebenen persönlichen Daten belegt und abgespeichert.

Rufen Sie Ihren Speicherplatz zukünftig einfach auf oder verändern Sie die darin gespeicherten Daten, wie oben beschrieben.

Das IWM Programm verwendet die auf den User Speicherplätzen abgelegten persönlichen Daten und das mit der Funkwaage gemessenen Gewicht. Daraufhin wird das ideale Fettverbrennungsprogramm ermittelt. Die Basis hierfür ist der errechnete BMI (BodyMass Index) und der darauf folgende notwendige Kalorienumsatz für die jeweilige Trainingseinheit.

Achten Sie darauf, dass die Funkwaage mit Batterien bestückt ist und einwandfrei funktioniert. Stellen Sie die Funkwaage unmittelbar neben dem Crosstrainer auf.

Drücken Sie die IWM Taste. Die IWM Taste blinkt nun und zeigt die Empfangsbereitschaft an.

Stellen Sie sich auf die Funkwaage und bleiben Sie ruhig stehen, bis ein Tonsignal zu hören ist, welches den Empfang der Gewichtsdaten quittiert. Die IWM Taste blinkt nun nicht mehr.

Das Körpergewicht wird im Display angezeigt.

Wählen Sie nun mit den Tasten UP/DOWN den Speicherplatz (z.B. U1), der Ihre hinterlegten persönlichen Daten enthält. Bestätigen Sie die persönlichen Daten (Geschlecht, Alter, Größe) jeweils mit der Taste ENTER. Veränderungen können mit den UP/DOWN Tasten vorgenommen werden, falls gewünscht.

Im Feld RECOM. WEIGHT wird nun das Idealgewicht, errechnet aus dem BMI (Body Mass Index), angezeigt, welches für das Training als zukünftiges Zielgewicht verwendet wird.

Der Computer errechnet nun das ideale Fettverbrennungsprogramm und die notwendige Trainingszeit, die zum Erreichen des Wunschgewichts auf Dauer notwendig ist.

Starten Sie Ihr Training durch Drücken der START Taste und stellen Sie ggf. die Widerstände manuell mit den UP/DOWN Tasten ein. Je mehr Widerstand eingestellt wird, desto schneller wird der gewünschte Kalorienverbrauch erreicht und umso schneller ist das Training beendet.

Der ideale Kalorienverbrauch wird im Display während des Trainings bis auf null gezählt.

Cockpit

Programme P1-P13

Im Einschaltzustand können die Programme P1-P13 ausgewählt werden. Wählen Sie das gewünschte Programm mit den Tasten UP/DOWN und bestätigen Sie die Auswahl mit der ENTER Taste. Sie können ein laufendes Programm jederzeit durch zweimaliges Drücken der STOP Taste beenden.

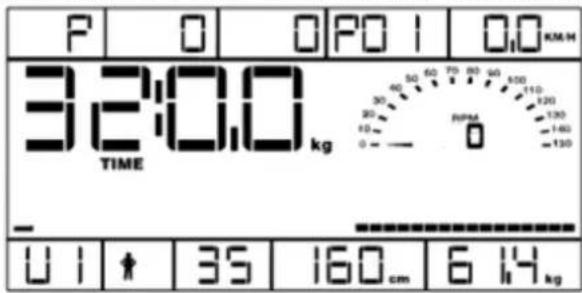

P1 Zeitprogramm

Im Zeitprogramm wird eine Trainingszeit vorgegeben, welche als Countdown abläuft. Wählen Sie P1 und bestätigen Sie die Eingabe mit der Taste ENTER. Wählen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER. Drücken Sie die Taste START, um das Training zu beginnen. Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein. Um das Training zu unterbrechen, drücken Sie die Taste STOP. Setzen Sie das Training mit der Taste START fort. Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

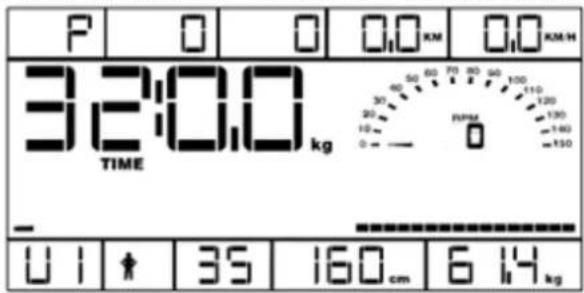

F 0 0 PO I 0.0 KM/H 32:0.0 TIME kg - U I ↑ 35 160 cm 6 14 kg

P 0 0 0.0 KM 0.0 KM/H 32:00 kg TIME 0 10 0 150 U I ↑ 35 160 cm 6 14 kg

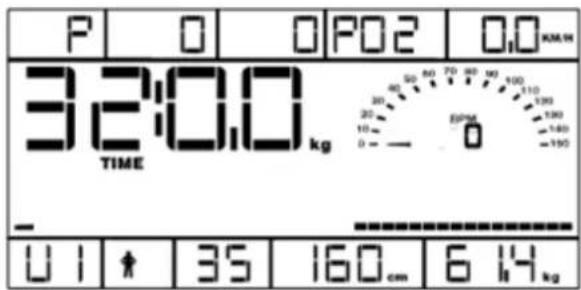

P2 Distanzprogramm

Im Distanzprogramm wird eine Trainingsdistanz vorgegeben, welche als Countdown abläuft. Wählen Sie P2 und bestätigen Sie die Eingabe mit der Taste ENTER. Wählen Sie die gewünschte Trainingsdistanz mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER. Drücken Sie die Taste START, um das Training zu beginnen. Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein. Um das Training zu unterbrechen, drücken Sie die Taste STOP. Setzen Sie das Training mit der Taste START fort. Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

P 0 0 P02 0.0 KM/H 32:0.0 TIME kg 0 1 35 160 cm 6 14 kg

P 0 0 5,0 KM 0,0 KM/H 32:0.0 TIME kg - U I ↑ 35 160 cm 6 14 kg

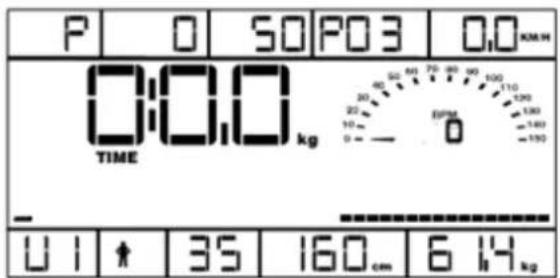

P3 Kalorienprogramm

Im Kalorienprogramm wird ein Ziel-Kalorienverbrauch vorgegeben, welcher als Countdown abläuft. Wählen Sie P3 und bestätigen Sie die Eingabe mit der Taste ENTER. Wählen Sie den gewünschten Kalorienverbrauch mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER. Drücken Sie die Taste START, um das Training zu beginnen. Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein. Um das Training zu unterbrechen, drücken Sie die Taste STOP. Setzen Sie das Training mit der Taste START fort. Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

P 0 SO PO 3 O,O KWH 0:0.0 kg TIME 50 60 70 80 90 100 110 120 130 140 -150 U I ↑ 35 160 cm 6 14 kg

P 0 0 5.0 KM 0.0 KM/H 32:00 TIME kg U I ↑ 35 160 cm 6 14 kg

Cockpit

P4 RANDOM (Zufallsprogramm)

Im Zufallsprogramm RANDOM wird automatisch ein Profil erstellt. Dieses dient der Abwechslung beim Training und wird willkürlich vom Computer generiert.

Wählen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER.

Drücken Sie die Taste START, um das Training zu beginnen.

Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein.

Um das Training zu unterbrechen, drücken Sie die Taste STOP.

Setzen Sie das Training mit der Taste START fort.

Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

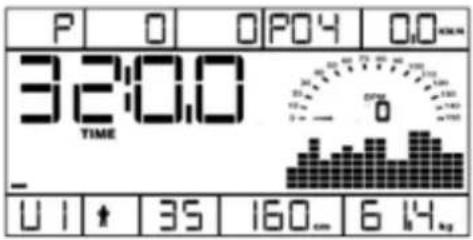

P 0 0P04 0.0 3:20:0 TIME U I ↑ 35 160 cm 6 14 kg

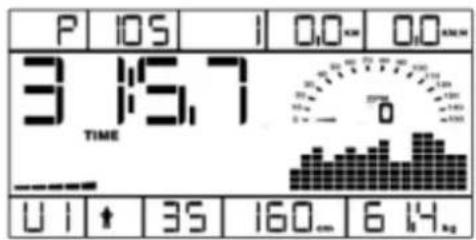

P | IOS | 1 | 0,0 | 0,0 3 :15.7 TIME U | ↑ | 35 | 160.. | 6 :14.

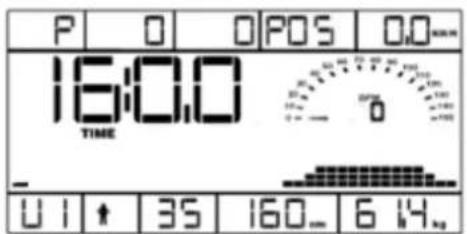

P5 Fettverbrennungsprogramm

Das Fettverbrennungsprogramm erzeugt ein Profil, welches der Fettverbrennung beim Training zuträglich ist.

Wählen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER.

Drücken Sie die Taste START, um das Training zu beginnen.

Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein.

Um das Training zu unterbrechen, drücken Sie die Taste STOP.

Setzen Sie das Training mit der Taste START fort.

Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

P 0 0POS 0.0 16:00 TIME U I ↑ 35 160_ 6 14_

P 0 0 0.0 AM 0.0 MIN 16:00 TIME U I ↑ 35 160... 6 14...

P6 Intervall Programm

Das Intervall Programm wechselt im Intervall die Widerstandsstufen und unterstützt damit das Cardiotraining, regt die Muskulatur an und fördert die Fettverbrennung.

Wählen Sie den Schwierigkeitsgrad (L1-L8) für das Programm mit den Tasten UP/DOWN aus und bestätigen Sie die Auswahl mit der Taste ENTER.

Wählen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER.

Drücken Sie die Taste START, um das Training zu beginnen.

Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein.

Um das Training zu unterbrechen, drücken Sie die Taste STOP.

Setzen Sie das Training mit der Taste START fort.

Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

P 0 0 P06 0.0 32:0.0 TIME U I ↑ 35 160_ 6 14_

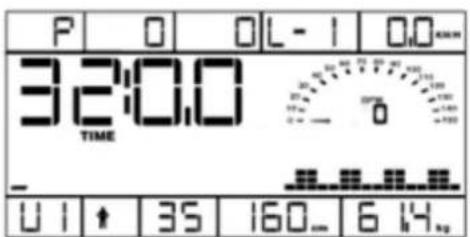

P 0 0L-1 0.0 32:00 TIME U I ↑ 35 160... 6 14...

Cockpit

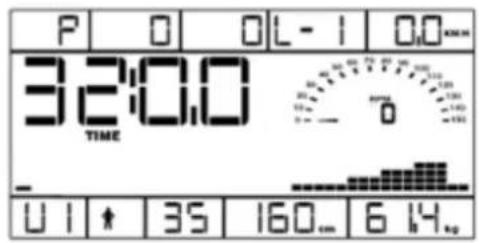

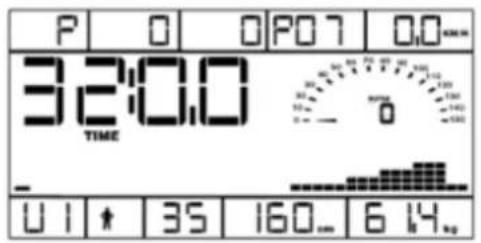

P7 ENDURANCE Ausdauerprogramm

Wie der Name bereits erahnen lässt, handelt es sich bei diesem Programm um ein Programm, welches die Ausdauer trainiert. Das Profil des Programms ist speziell auf das Ausdauertraining ausgelegt.

Wählen Sie den Schwierigkeitsgrad (L1-L8) für das Programm mit den Tasten UP/DOWN aus und bestätigen Sie die Auswahl mit der Taste ENTER.

Wählen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie die Eingabe mit der Taste ENTER.

Drücken Sie die Taste START, um das Training zu beginnen.

Stellen Sie die gewünschten Widerstände mit den Tasten UP/DOWN ein.

Um das Training zu unterbrechen, drücken Sie die Taste STOP.

Setzen Sie das Training mit der Taste START fort.

Am Trainingsende wird der Computer ein akustisches Signal ausgeben.

P 0 0 P0 7 0.0 32:0.0 TIME U I * 35 160... 6 14...

P 0 0L-1 0.0 32:00 TIME U I * 35 160_ 6 14_

P8 Individuelle Userprogramme

Drei eigene Profile* können im Programm 8 hinterlegt werden.

Im Display wird jeder Programmplatz angezeigt (C1-C3). Wählen Sie den gewünschten Programmplatz mit den Tasten UP/DOWN aus und bestätigen Sie die Eingabe mit der Taste ENTER.

Stellen Sie die Widerstände mit den Tasten UP/DOWN ein und bestätigen Sie mit der Taste ENTER. Die Anzeige wechselt nun zum nächsten Segment.

Wiederholen Sie auf diese Weise die Einstellung der Widerstände für jedes Segment.

Starten Sie das Programm mit der START Taste.

Nach dem Start ist das erstellte Programm auf dem gewählten Programmplatz gespeichert.

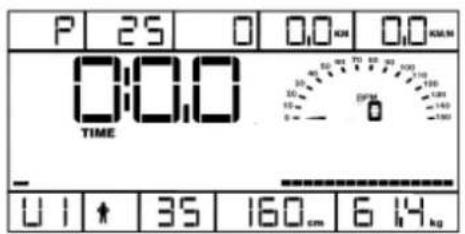

P 25 0 0.0 KM 0.0 KM N 0:0.0 TIME U I ↑ 35 160 cm 6 14 kg

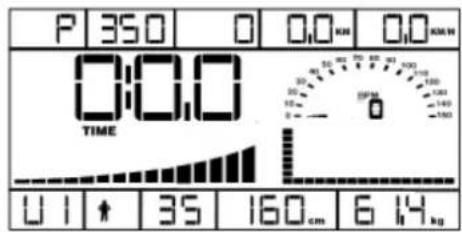

P 350 0 0.0 KM 0.0 KAM 0:0.0 TIME U I ↑ 35 160 cm 6 14 kg

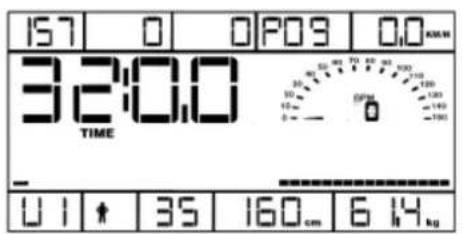

P9 Herzfrequenzprogramm

Das Herzfrequenzprogramm stellt den Widerstand während des Trainings automatisch ein, sodass die vorher eingestellte Herzfrequenz gehalten wird.

Hinweis: Zu Ihrer für Sie am besten geeigneten Herzfrequenz für Ihr Training fragen Sie bitte Ihren Hausarzt. Bei körperlichen Beschwerden und Kreislaufproblemen, sowie Bluthoch- und Niederdruck ist eine vorherige Anfrage bei Ihrem Arzt unbedingt anzuraten

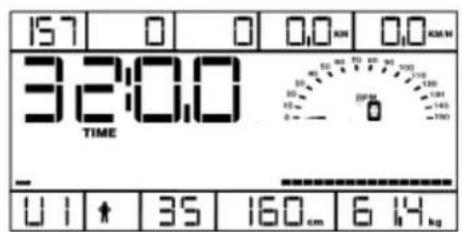

157 0 0P09 0.0 KAN 32:0.0 TIME U I * 35 160 cm 6 14 kg

157 0 0 0.0 KM 0.0 KM/W 32:00 TIME U I ↑ 35 160 cm 6 14 kg

Cockpit

Die gewünschte Ziel- Herzfrequenz kann vom Cockpit nur dann erreicht und gehalten werden, wenn diese plausibel ist.

Stellen Sie beispielsweise eine Herzfrequenz von 100 Schlägen pro Minute als Ziel ein und überschreiten Sie diesen

Wert bereits nach kurzer Zeit, kann eine Steuerung eventuell nicht möglich sein. Ebenso kann ein zu hoch eingestellter

Zielwert eventuell nicht erreicht werden. Verwenden Sie für das Herzfrequenzprogramm einen Funk-Pulsgurt, der

uncodiert sendet und für diesen Crosstrainer freigegeben ist. Sie finden einen passenden Pulsgurt im MAXXUS Shop

unter www.maxxus.info. Die Handpulssensoren sind für die korrekte Nutzung des Herzfrequenzprogramms nicht

geeignet.

Stellen Sie die gewünschte Ziel-Herzfrequenz mit den Tasten UP/DOWN ein und bestätigen Sie die Eingabe mit der Taste ENTER.

Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die Auswahl mit der Taste

ENTER. Wählen Sie den gewünschten Widerstand mit den Tasten UP/DOWN während des Trainings.

Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm fortzusetzen, drücken Sie die Taste

START. Um das Programm zu beenden, drücken Sie die Taste STOP 2x.

Das Programm beginnt nun mit der WARM UP Phase.

Aufwärmen (Warm Up)

Nach der Zeiteinstellung beginnt das Programm mit einer dreiminütigen Aufwärmphase.

Im Display blinkt drei Mal „WARM UP“.

Während der Aufwärmphase werden der Kalorienverbrauch und die Wegstrecke nach oben gezählt. Das Cockpit prüft alle 15 Sekunden die aktuelle Herzfrequenz mit der vorher eingestellten Ziel- Herzfrequenz. Die Zeit wird als Count Down heruntergezählt.

Sollte der eingestellte Zielpuls nicht erreicht werden erhöht sich der Widerstand automatisch alle 15 Sekunden um einen Level. Ist der minimale Trainingspuls erreicht, wird der Widerstand bis zum Ende der Aufwärmphase nicht weiter erhöht und danach das Hauptprogramm eingeleitet. Wird der errechnete minimal Trainingspuls während der 3 Minuten nicht erreicht leitet der Computer eine zweite und wenn nötig dritte

Aufwärmphase ein. Sollte nach Ablauf der dritten Aufwärmphase der aktuelle Puls des Benutzers immer noch zu niedrig sein, wird das Programm mit einem Signalton beendet. Auf der Zeitanzeige erscheint „FAIL“ (ungenügend). Nach 10 Sekunden wird der Standard- bildschirm angezeigt. Sollten während des Programms keine Pulswerte an den Computer übermittelt werden wird der Widerstand nicht weiter erhöht und auf der Anzeige erscheint "NO PULSE".

P10 Zielpuls Hauptprogramm

Nach Abschluss der Aufwärmphase beginnt das Hauptprogramm. Die Zeit wird weiter heruntergezählt. Während des Hauptprogramms wird der aktuelle Puls alle 15 Sekunden vom Computer gelesen. Die Strecke und Kalorien zählen weiter nach oben. Mit den Tasten UP/DOWN Tasten kann der eingestellte Zielpuls während des Programms geändert werden. Sollten während des Programms keine Pulswerte an den Computer übermittelt werden wird der Widerstand nicht mehr verändert und auf der Anzeige erscheint "NO PULSE".

Sollte der aktuelle Puls den maximalen Trainingspuls nicht erreichen wird der Widerstand alle 15 Sekunden um einen Level erhöht bis der maximale Trainingspuls erreicht ist.

Sollte der aktuelle Puls den maximalen Trainingspuls überschreiten, wird der Widerstand alle 15 Sekunden um einen Level reduziert bis der maximale Trainingspuls wieder erreicht ist.

Sollte der Puls nach drei Minuten immer noch zu hoch sein, wird das Zielpulsprogramm automatisch beendet und die Abkühlphase (COOL DOWN) eingeleitet.

COOL DOWN (Abkühlphase)

Ist die Zeit im Hauptprogramm abgelaufen beginnt eine Abkühlphase von 1 Minute.

Im Display erscheint für 10 Sekunden die Anzeige „COOL“. Der Widerstand befindet sich auf Level 1. Die Zeit wird von einer Minute als Count Down heruntergezählt.

Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm fortzusetzen, drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die Taste STOP 2x.

Folgende Tasten können während des Abkühlens nicht benutzt werden: UP, DOWN, START, MODE.

Cockpit

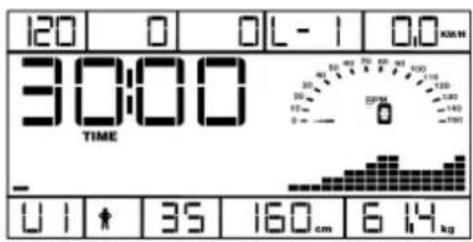

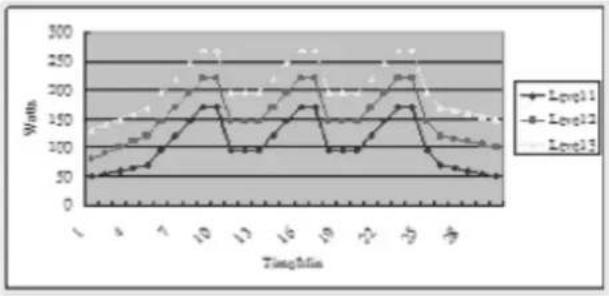

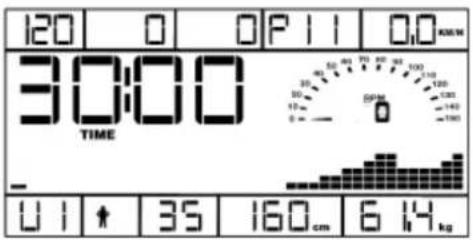

P11 30Minuten Intensive Intervall Programm

Das Intervallprogramm kann in drei Schwierigkeitsstufen (L1-L3) gewählt werden.

Wählen Sie die gewünschte Schwierigkeitsstufe mit den Tasten UP/DOWN aus und bestätigen Sie die Auswahl mit der ENTER Taste.

Drücken Sie die START Taste, worauf in der Anzeige das Trainingsprofil angezeigt wird.

Um den Widerstand beim Training zu verändern, drücken Sie die UP/DOWN Tasten.

Nach Ablauf von 30 Minuten ist das Programm beendet und ein akustisches Signal ertönt.

120 0 0P11 0.0 30:00 TIME U I ↑ 35 160 cm 6 14 kg

120 0 0L-1 0.0 KM/H 30:00 TIME U I ↑ 35 160 cm 6 14 kg

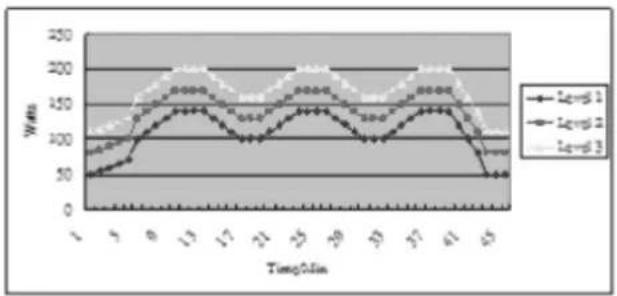

P12 45 Minuten Cardiotraining

Das Cardioprogramm kann in drei Schwierigkeitsstufen (I1-L3) gewählt werden.

Wählen Sie die gewünschte Schwierigkeitsstufe mit den Tasten UP/DOWN aus und bestätigen Sie die Auswahl mit der ENTER Taste.

Drücken Sie die START Taste, worauf in der Anzeige das Trainingsprofil angezeigt wird.

Um den Widerstand beim Training zu verändern, drücken Sie die UP/DOWN Tasten.

Nach Ablauf von 45 Minuten ist das Programm beendet und ein akustisches Signal ertönt.

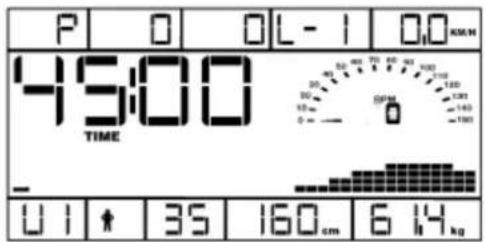

P 0 0P 12 0.0 KM 45:00 TIME U I * 35 160 cm 6 14 kg

P 0 OL-1 0.0 KM 45:00 TIME U I * 35 160 cm 6 14 kg

Cockpit

P13 Watt Steuerung

In der Watt Steuerung wird eine Leistung in Watt vorgegeben. Der Crosstrainer steuert die Widerstandsstufen in diesem Programm so, dass die vorgegebene Leistung gehalten wird. Dies ist abhängig von der Umdrehungsgeschwindigkeit der Pedale.

Wählen Sie die gewünschte Leistung in Watt mit den Tasten UP/DOWN im Leistungsbereich 10-400 Watt. Bestätigen Sie die Auswahl mit der Taste ENTER.

Wählen Sie nun die Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie diese mit der Taste ENTER. Beginnen Sie Ihr Training mit der START Taste.

Widerstandsstufen L1-L16

RPM	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	L13	L14	L15	L16
10	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
20	5	9	13	16	20	24	29	32	35	39	43	47	51	54	58	62
30	8	16	24	33	41	49	57	65	74	82	90	98	106	115	123	131
40	11	25	38	52	65	79	92	105	119	133	146	160	173	187	200	214
50	15	35	54	74	94	114	133	153	173	193	212	232	252	271	291	311
60	19	45	71	97	123	149	175	201	226	252	278	304	330	356	382	400
70	23	56	89	122	156	189	222	255	288	321	354	387	400	400	400	400
80	27	67	107	147	186	226	266	306	346	386	400	400	400	400	400	400
90	31	77	126	174	221	264	317	364	400	400	400	400	400	400	400	400
100	35	89	143	197	252	306	360	400	400	400	400	400	400	400	400	400
110	39	99	159	219	279	339	400	400	400	400	400	400	400	400	400	400
120	44	109	174	239	305	370	400	400	400	400	400	400	400	400	400	400

Die Leistungsanzeige in Watt ist abhängig von der Pedalumdrehung und der gewählten Widerstandsstufe

Umstellung metrisches und englisches System (Kilometer/Meilen)

Das Cockpit des Crosstrainers kann metrische und englische Einheiten anzeigen. Falls Sie die Anzeige wechseln möchten, ist dies folgendermaßen möglich.

1. Schalten Sie das Gerät ein, halten Sie die Taste STOP gedrückt. Drücken Sie anschließend die Taste UP. Auf der Anzeige erscheint KM/H oder MPH. Mit der Taste UP/DOWN wird nun die gewünschte Anzeige ausgewählt, gefolgt von der Taste ENTER.

Auf dem Display erscheint nun KMH oder MPH. Sie können nun mit den Tasten UP/DOWN zwischen den beiden Systemen wählen. Bestätigen Sie die Auswahl mit der Taste ENTER.

IWM-Waage

Benutzung der IWM-Waage

1.) Stellen Sie die Waage auf einen ebenen und festen Untergrund. Teppichböden oder ähnlich weiche Untergründe können das Messergebnis beeinflussen.
2.) Der Abstand zwischen Waage und Trainingsgerät darf maximal 3 Meter betragen. Achten Sie darauf, dass sich zwischen den beiden Geräten keine störenden Gegenstände befinden, welche die Funkübertragung stören könnten.
3.) Setzen Sie Batterien im Batteriefach, das sich auf der Unterseite der Waage befindet ein. Die korrekte Aurichtung der Batterien wird im Batteriefach angezeigt. Zum ordnungsgemäßen Betrieb werden zwei AAA 1,5V Batterien benötigt.
4.) Prüfen Sie das der Wahlhebel für die Werteanzeige auf „kg“ (obere Stellung) steht. Der Hebel befindet sich ebenfalls auf der Unterseite der Waage.
5.) Stellen Sie sich mit beiden Füßen auf die Waage und bleiben Sie ruhig stehen. Die Waage schaltet sich nun automatisch ein und ermittelt das Benutzergewicht. Das Messergebnis wird durch zweimaliges Blinken des Displays angezeigt.
6.) Die Waage schaltet sich, wenn sie nicht mehr benutzt wird, nach ca. 6 Sekunden automatisch ab.
7.) Erscheint im Display „Lo“ sind die Batterien zu schwach und müssen gewechselt werden.
8.) Die Messung muss erneut durchgeführt werden, wenn im Display „Err“ erscheint. Verlassen Sie in diesem Fall die Waage und warten Sie, bis sich diese ausgeschalten hat. Führen Sie dann die Messung erneut durch.

Bitte beachten Sie, dass das erste Messergebnis nach der erstmaligen Inbetriebnahme der Waage, oder nach einem Batterienwechsel ungenau sein kann. Führen Sie daher eine Kalibrierung durch.

Kalibrierung der IWM-Waage

Bei der IWM-Waage handelt sich um ein sehr sensibles Messgerät, das sich bei der Aktivierung selbstständig kalibriert.

In besonderen Fällen kann eine Kalibrierung durch den Benutzer notwendig sein:

• Änderung der Werteanzeige von „kg“ auf „LB“
• Batteriewechsel
• Standortwechsel der Waage

Kalibrierung

1.) Halten Sie die Waage ruhig und waagerecht in der Hand, sie darf hierbei keinen Bodenkontakt haben.
2.) Schalten Sie die Waage ein, in dem Sie den Wertehebel auf „KG“ oder „LB“ stellen. Warten Sie dann, bis sich das Display von selber ausschaltet.
3.) Um die eigentliche Kalibrierung zu starten stellen Sie nun den Wertehebel auf die OFF-Position (mittlere Stellung des Wertehebels) und dann auf die gewünschte Werteangabe „KG“ oder „LB“.
4.) Stellen Sie die Waage auf den Boden. Der gewählte Standort sollte der dauerhafte Standort der Waage sein, da ein erneuter Standortwechsel eine neue Kalibrierung benötigt.
5.) Stellen Sie sich auf die Waage und warten das Messergebnis ab. Dieses Messergebnis kann vom tatsächlichen Körpergewicht abweichen.
6.) Verlassen Sie die Waage, sobald das Messergebnis angezeigt wird und warten bis die Waage sich automatisch ausschaltet.
7.) Führen Sie die Messung erneut durch, nun wird das korrekte Körpergewicht angezeigt.

IWM-Waage

Häufig gestellte Fragen zur IWM-Waage

„Warum zeigt die IWM-Waage nicht das tatsächliche Körpergewicht des Benutzers an?“

Kalibrieren Sie in diesem Fall die IWM-Waage gemäß den Anweisungen dieser Anleitung neu.

Nach korrekt durchgeführter Kalibrierung wird die IWM-Waage das richtige Gewicht anzeigen.

„Muss die Kalibrierung auch dann durchgeführt werden, wenn ich die Werteangabe von „KG“ aud „LB“ umstelle?“

In diesem Fall ist eine Kalibrierung gemäß den Anweisungen dieser Anleitung nötig.

Technische Daten der IWM Waage:

Maximale Tragkraft: 200kg/400lb

Teilung: 0,1kg/0,2lb

Display: LCD-Display mit 4 Zahlen

Stromversorgung: 2 Stück AAA 1,5V Batterien

Umgebungstemperatur: 10-35°C

Werteanzeige: kg und lb

Sicherheitshinweise - IWM-Waage

1.) Die Waage ist kein Spielzeug, bitte lassen Sie Kinder nicht unbeaufsichtigt die Waage benutzen
2.) Die Waage darf gleichzeitig immer nur von einer Person benutzt werden.
3.) Der Benutzer sollte immer in der Mitte der Waage stehen.
4.) Die Oberfläche der Waage ist glatt. Achten Sie daher bei der Benutzung immer auf einen sicheren Stand. Stellen Sie sich vorsichtig auf die Waage und verlassen Sie diese ebenfalls vorsichtig.
5.) Springen Sie niemals auf die Waage.
6.) Zum Reinigen der Waage verwenden Sie ausschließlich ein mit wenig Wasser befeuchtetes Tuch. Verwenden Sie keine Reiniger oder Lösungsmittel.
7.) Achten Sie darauf, dass Flüssigkeiten nicht in das Innere der Waage gelangen.
8.) Halten Sie Waage fern von Wärme- und/oder Hitzequellen
9.) Entfernen Sie die Batterien bei längerer Betriebspause

Herzfrequenzmessung

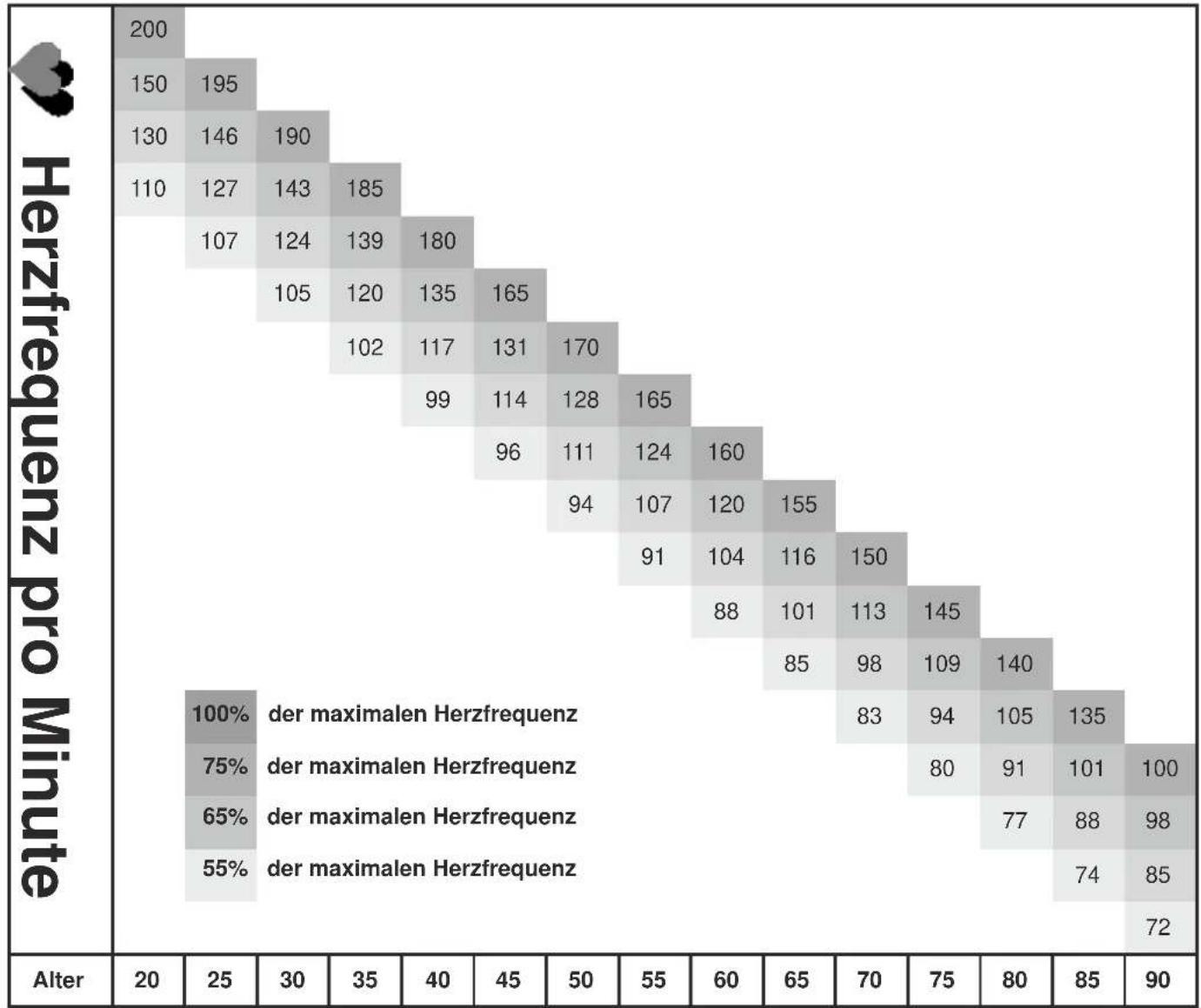

Kalkulation der individuellen Trainingsherzfrequenz
Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

⚠ Warnhinweis zur Puls- & Herzfrequenzmessung ⚠

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

⚠️ ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR®-Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

⚠️ ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

• die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben
• übergewichtig sind
• älter als 35 Jahre sind
• zu hohen oder zu niedrigen Blutdruck haben
• Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.

Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen. Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden Sie eine Empfehlung für einen Wochenplan.

Kalenderwoche: ____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Technische Details

Cockpit

Anzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Level ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details

Bremssystem: Motorisches Permanent-Magnet-Bremssystem

Bremskraftverstellung: computergesteuert

Bremsstufen: 1 - 16

Gewicht Schwungscheibe: ca. 9 kg

Antriebssystem: 2-stufiger Längsrippenriemen

Aufstellmaßemaße: ca. 1.750 x 640 x 1.560 mm (LxBxH)

Gesamtgewicht: ca. 83 kg

Maximales Benutzergewicht: 150 kg

Stromversorgung: 220-230V - 50Hz

Einsatzgebiet: Heimbereich - ausschließlich private Nutzung!

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS ^® Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS ^® Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden zu fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften.

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

POLAR® Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen: • 160 x 90 cm und 210 x 100 cm

MAXXUS® Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS® Gleitspray

Optimales Schmiermittel.

MAXXUS® Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS® Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber.

MAXXUS® Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fïnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS® Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.

Gewährleistung\*

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUX Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

■ Schalter und Tasten

■ Lagerbuchsen

■ Laufgurte

■ Lager

■ Laufplatten

■ Antriebsriemen

- Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per E-Mail an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MÄgKÜBERungskarte“. Spätere Registrierungen können leider nicht mehr kostenfrei entgegengenommen werden.

Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden.

Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXKlebsmitteln.

Wartung

Für digitesinterwängsgespräflicht.

Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

→ Laufbänder 12 Monate
→ Crosstrainer 18 Monate
→ Ergometer/Bike 24 Monate
Recumbents 24 Monate
Rudergeräte 24 Monate
Speedbikes 24 Monate
→ Vibrationsgeräte 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXKbFS® zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

→ Transport- und Fahrtkosten
Auf- und Abbaukosten bei notwendigem Transport
→ Notwendige Wartungsarbeiten
→ Verschleißteile**

Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt
♦ Laufbrett
◆ Antriebsriemen
♦ Folien
◆ Kugellager
♦ Laufrollen
♦ Überzüge an Haltegriffen
♦ Zugseile

♦ Pedalriemen

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUSE® zu verwenden.

MAXXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: Core-X 8.2 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: ____

Nutzungsart:

□ Private Nutzung
□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-N0*:

Fax-No*: Handy-No*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

...Fax an: +49 (0) 61 52 / 9 77 40 19

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: Core-X 8.2 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-NO:

Fax-No*: Handy-No*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.
□ Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Str. 5, D-64521 Groß-Gerau ...Fax an: +49 (0) 61 52 - 9 77 40 19

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau Germany E-Mail: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau

Germany

E-Mail: [e-mail]

www.maxxus.de
