Produkttyp	Videoprojektor
Modell	IN5124
Marke	InFocus
Native Auflösung	WUXGA (1920 x 1200)
Seitenverhältnis	16:10 (natürlich), automatisch, 16:9, 4:3
Optischer Zoom	2,0-fach manuell
Objektivverschiebung	Manuell, horizontal und vertikal
Eingebauter Lautsprecher	16 W
Anschlüsse	HDMI, USB Typ A, USB Typ B, LAN, MIC, Audio-In/Out, COMPUTER IN1/2, COMPONENT, S-Video, Video, RS-232C, Kensington-Schloss
Netzwerkfunktion	LAN-Steuerung und -Überwachung, USB-Display, Präsentation ohne PC
Stromversorgung	AC 100–240 V, 50/60 Hz
Sicherheit	Kensington-Schloss, Sicherungsstab, Passwortschutz, Bewegungsmelder
Wartung	Luftfilter reinigen/wechseln, Lampe wechseln, Objektiv reinigen
Zubehör	Netzkabel, Fernbedienung, Batterien, Schnellstartanleitung

Häufig gestellte Fragen - IN5124 INFOCUS

Wie schalte ich den Projektor ein?

Stellen Sie sicher, dass die Netzleitung angeschlossen ist und die POWER-Anzeige orange leuchtet. Entfernen Sie die Objektivklappe und drücken Sie die STANDBY/ON-Taste am Projektor oder auf der Fernbedienung. Die Lampe leuchtet auf und die POWER-Anzeige blinkt grün. Sobald sie dauerhaft grün leuchtet, ist der Projektor betriebsbereit.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die VOLUME +/--Tasten auf der Fernbedienung. Ein Dialog zeigt die Lautstärke an. Bei aktivierter STUMMSCHALTUNG (MUTE) drücken Sie die MUTE-Taste oder eine der VOLUME-Tasten, um den Ton wiederherzustellen.

Wie korrigiere ich die Trapezverzerrung?

Drücken Sie die MENÜ-Taste, um das BASISMENÜ zu öffnen. Wählen Sie KEYSTONE (vertikal oder horizontal) und passen Sie mit den Pfeiltasten an. Für eine automatische Korrektur wählen Sie AUTO KEYSTONE. Alternativ können Sie über KORREKTUR DER BILDECKEN einzelne Ecken anpassen.

Was bedeutet die blinkende POWER-Anzeige?

Eine blinkende grüne POWER-Anzeige bedeutet, dass der Projektor aufwärmt. Eine blinkende orange Anzeige zeigt an, dass der Projektor abkühlt. Bei rotem Blinken liegt ein Fehler vor (z. B. Überhitzung, Lampenproblem). Überprüfen Sie die Lüftungsschlitze und den Luftfilter, lassen Sie das Gerät abkühlen und schalten Sie es wieder ein.

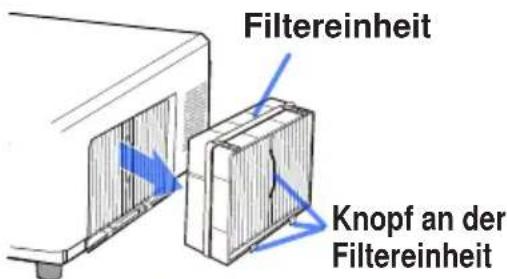

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Lassen Sie das Gerät vollständig abkühlen. Entfernen Sie die Filterabdeckung und nehmen Sie den Luftfilter heraus. Reinigen Sie ihn mit einem Staubsauger oder waschen Sie ihn bei starker Verschmutzung mit Wasser aus. Lassen Sie den Filter vollständig trocknen, setzen Sie ihn wieder ein und schließen Sie die Abdeckung. Setzen Sie anschließend die Filterstunden über das Menü zurück.

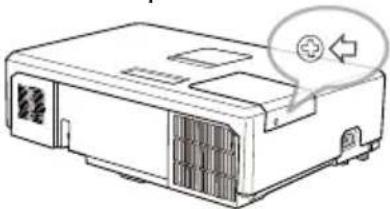

Wie kann ich die Lampe austauschen?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Lassen Sie die Lampe mindestens 45 Minuten abkühlen. Entfernen Sie die Lampenabdeckung an der Unterseite, lösen Sie die Schrauben der Lampeneinheit und ziehen Sie diese vorsichtig heraus. Setzen Sie eine neue Lampe des vorgeschriebenen Typs ein, ziehen Sie die Schrauben fest und schließen Sie die Abdeckung. Setzen Sie die Lampenstunden über das Menü zurück.

Wie schließe ich einen USB-Stick an?

Stecken Sie den USB-Stick in den USB TYPE A-Anschluss auf der Rückseite des Projektors. Drücken Sie die SOURCE-Taste und wählen Sie USB TYPE A als Eingangsquelle. Navigieren Sie mit der Fernbedienung durch die angezeigten Miniaturansichten, um Bilder anzuzeigen oder eine Diashow zu starten. Entfernen Sie den USB-Stick erst nach Verwendung der Funktion USB ENTFERNEN im Miniaturbildschirm.

Wie kann ich die Bildschirmsprache ändern?

Drücken Sie die MENÜ-Taste, um das BASISMENÜ zu öffnen. Wählen Sie die Option SPRACHE und stellen Sie mit den Pfeiltasten die gewünschte Sprache ein (z. B. DEUTSCH). Drücken Sie zur Bestätigung die SELECT-Taste. Alternativ können Sie im FORTGESCHRITT-Menü unter BILDSCHIRM die Sprache ändern.

Der Projektor zeigt kein Bild – was tun?

Überprüfen Sie Folgendes: Ist die Netzleitung eingesteckt und die POWER-Anzeige leuchtet grün? Ist die Objektivklappe entfernt? Sind die Signalkabel korrekt angeschlossen und die Signalquelle eingeschaltet? Wählen Sie die richtige Eingangsquelle mit der SOURCE-Taste. Falls der BLANK-Modus aktiv ist, drücken Sie die BLANK-Taste. Wenn eine Meldung wie 'KEIN SIGNAL' erscheint, prüfen Sie die Verbindung und die Signalquelle.

Wie setze ich alle Einstellungen zurück?

Rufen Sie das FORTGESCHRITT-Menü auf und wählen Sie OPT. > SERVICE > WERKS-RÜCKST. Bestätigen Sie den Vorgang. Dadurch werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt, mit Ausnahme von Sprache, Lampen-/Filterstunden, Sicherheit und Netzwerkeinstellungen.

BEDIENUNGSANLEITUNG IN5124 INFOCUS

Vielen Dank, dass Sie diesen Projektor erworben haben.

⚠️WARNUNG ▶Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die Sicherheitshinweise und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

Über dieses Handbuch

In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung dieser Symbole ist im Folgenden beschrieben.

⚠️WARNUNG Dieses Symbol weist auf Information hin, die bei Nichtbeachtung möglicherweise zu Unfällen mit Verletzungen oder sogar Todesfolge führen kann.

⚠ VORSICHT Dieses Symbol weist auf Information hin, die bei Nichtbeachtung möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.

ZUR BEACHTUNG This entry notices of fear of causing trouble.

Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.

HINWEIS • Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

- Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.

• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Anerkennung von Warenzeichen

• Mac® ist ein eingetragenes Warenzeichen der Apple Inc.
• Windows®, DirectDraw® und Direct3D® sind eingetragene Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.
  • VESA und DDC sind Warenzeichen der Video Electronics Standard Association.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC.
  • Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.
• Blu-ray Disc ist ein Warenzeichen.

Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.

Inhalt

Einleitung 3Menü SETUP 38

Merkmale 3

Kontrollieren des Lieferumfangs ... 3

Teilebezeichnungen 4

Einrichten 7 MONITORAUSGANG - STANDARD

Anordnung 7

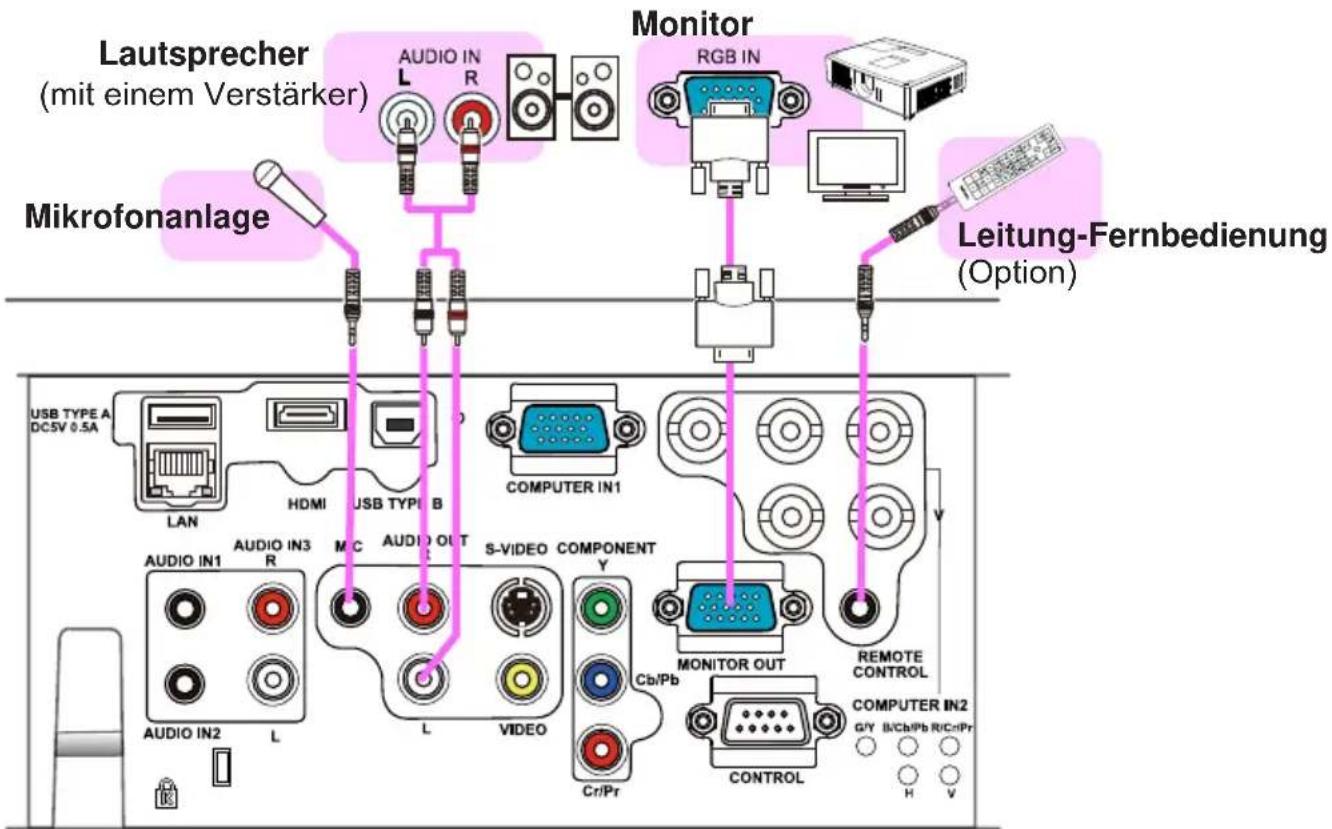

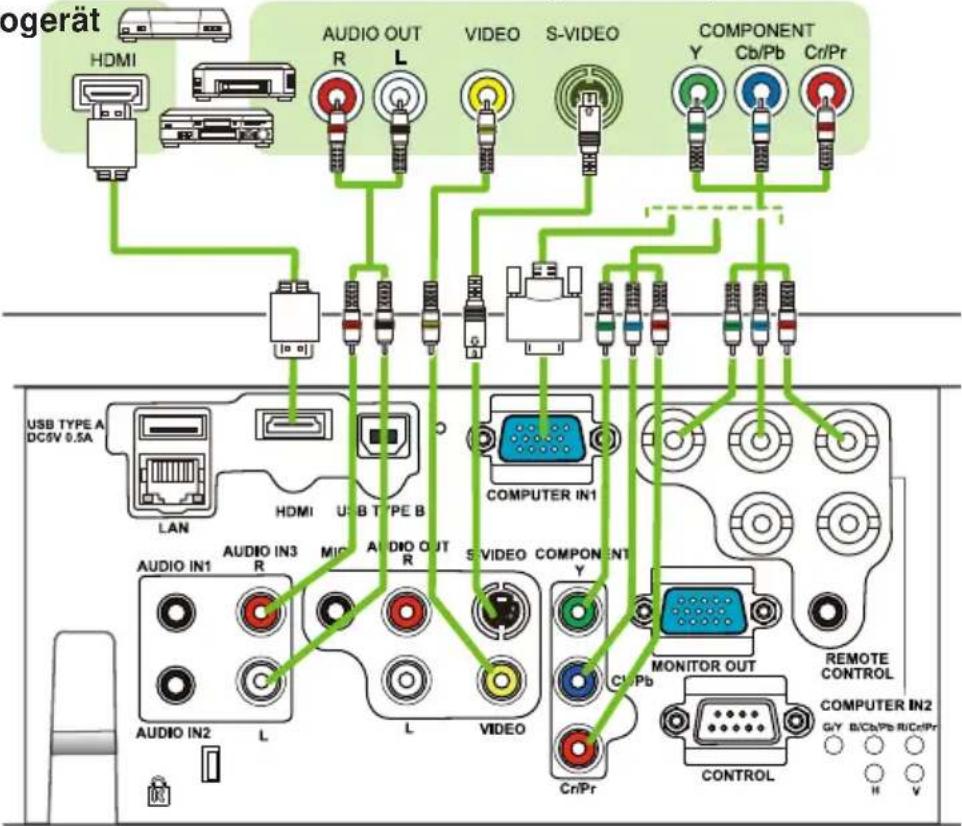

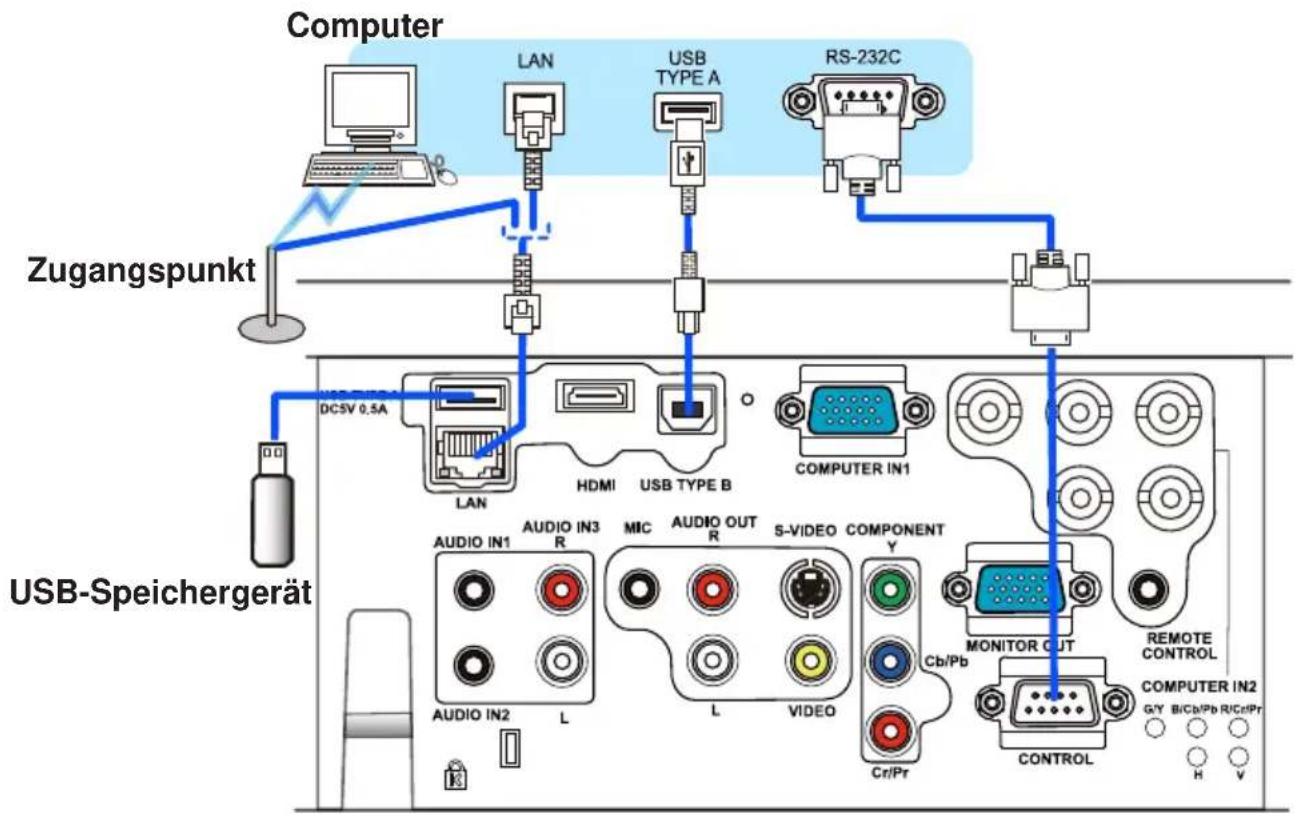

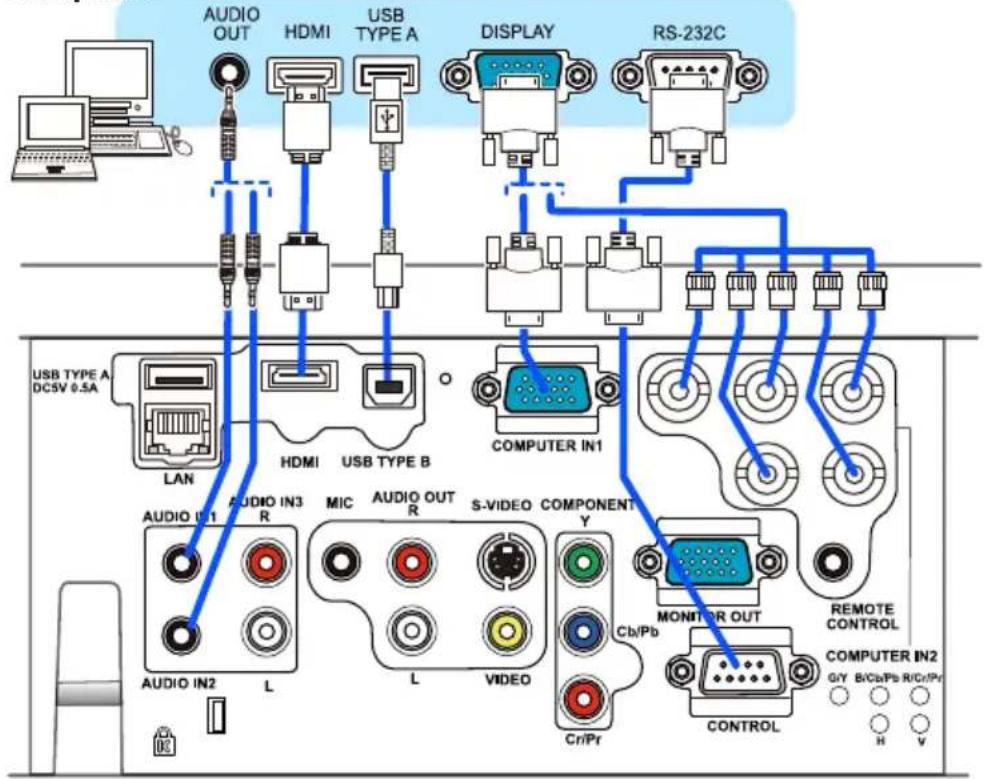

Anschließen der Geräte 9

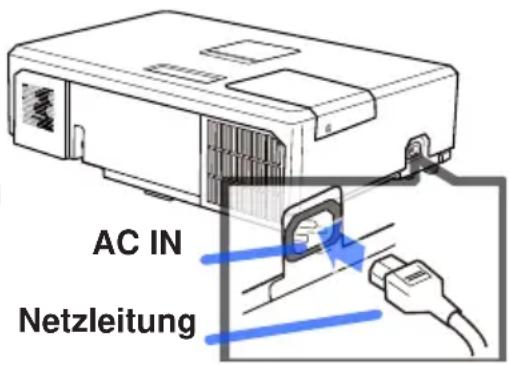

Stromversorgung anschließen .... 14

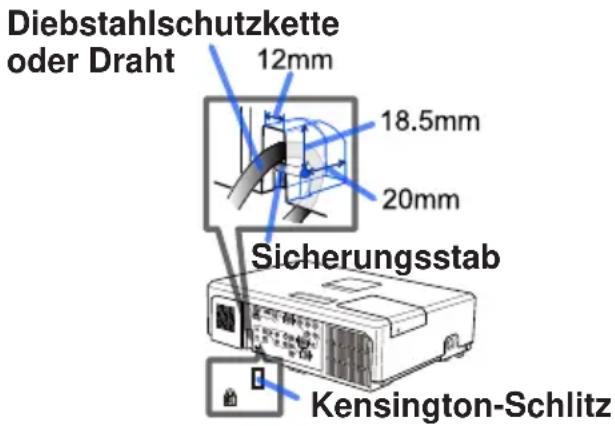

Verwendung des Sicherungsstabs und Schlitzes .. 14

Fernbedienung 15Menü BILDSCHIRM 43

Einsetzen von Batterien 15

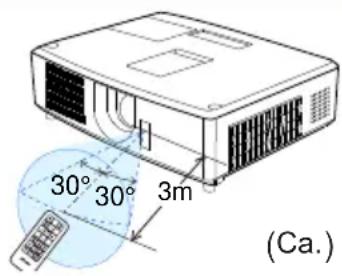

Über das Fernbedienungssignal .. 15

Verwendung als einfache PC-Maus und Tastatur. . 16

Gerät ein/aus ....17 CLOSED CAPTONS

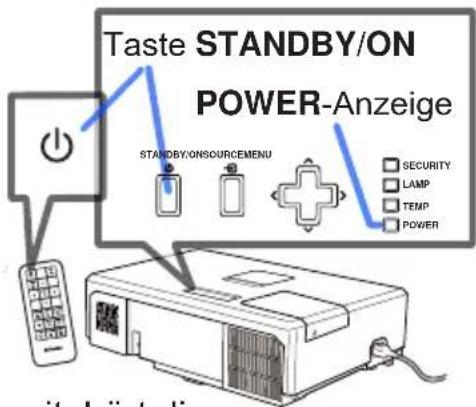

Einschalten des Geräts ..... 17

Ausschalten des Geräts 17

Betrieb 18 EINSCHALTEN, AUTO-STROM, USB TYPE B, CUSTOM

Einstellen der Lautstärke ..... 18

Kurzzeitiges Stummschalten des Klangs . . 18

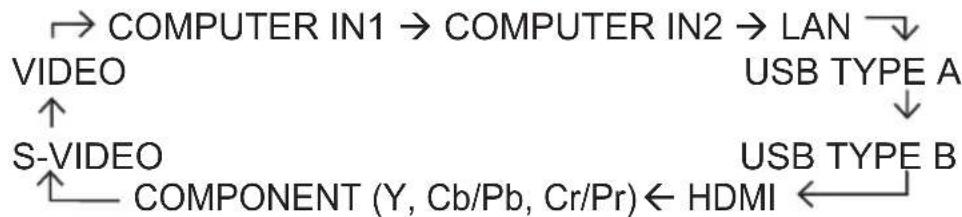

Ein Eingangssignal wählen ..... 18

Wahl eines Seitenverhältnisses ... 19

Ausrichten des Projektors über die Einstellfüße . . 20

Einstellen des Objektivs ..... 21

Automatische Einstellung anwenden .. 22

Korrektur von Verzerrungen .....2

Kurzzeitiges Anzeigen des Leerbildschirms .. 25

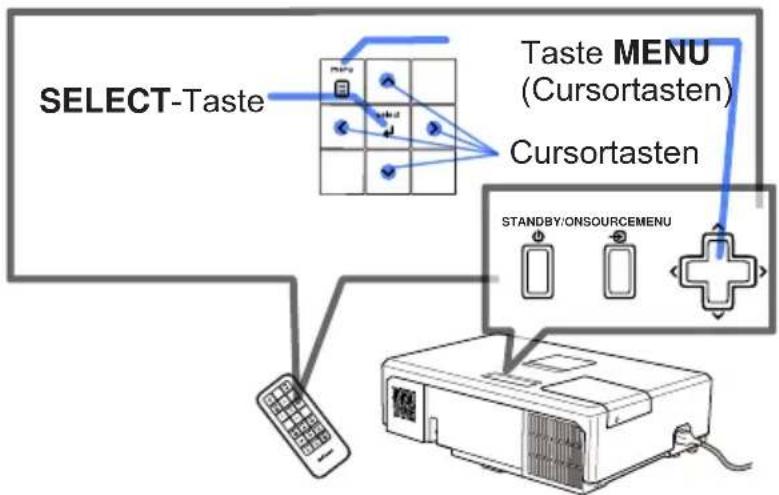

Verwendung der Menüfunktion ... 26

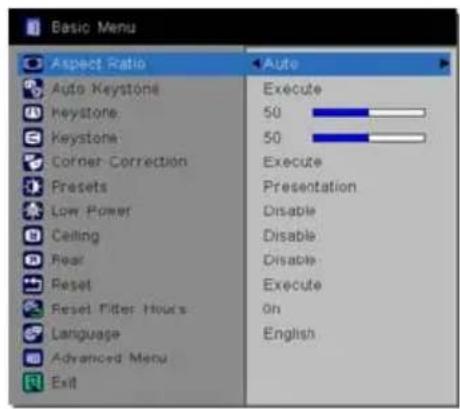

BASISMENÜ 28 Präsentations-Tools 70

SEITENVERHÄLTNIS, AUTO KEYSTONE, KESTONE,

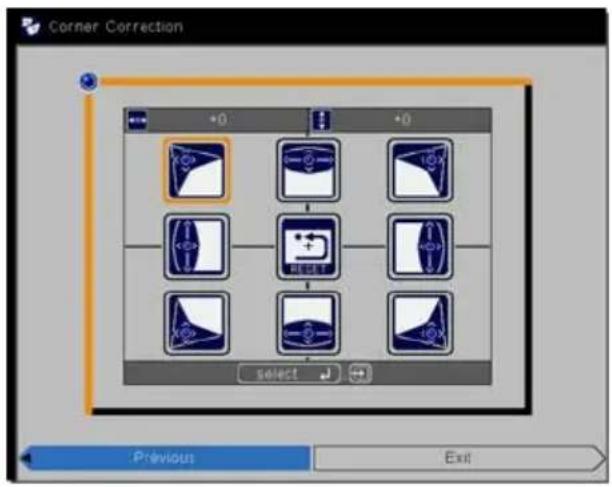

KEystone, KORREKTUR DER BILDECKEN,

VOREINSTELLUNGEN, SPARSTROMMODUS,

DECKENMONTAGE, HINTEN, RÜCKST, FILTERSTUNDEN-

RESET, SPRACHE, FORTGESCHRITT, VERLASSEN

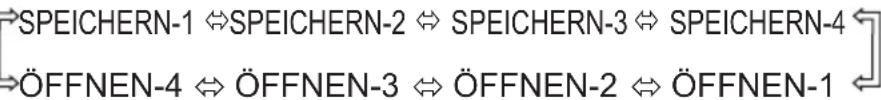

Menü BILD 30 Fenster Optionen

HELLIGKEIT, KONTRAST, GAMMA, FARBTEMPERATUR.,

FARBE, F-TON, SCHÄRFE, AKTI. BLENDE,

BENUTZERVOREINSTELLUNG

Menü ABBILDUNG .....33 Sonstige Pflege .....86

SEITENVERHÄLTNIS, OVERSCAN, VERTICAL POSITION,

HORIZONTAL POSITION, PHASE, TRACKING, AUTOM.

EINST. AUSFÜHR.

Menü EINGB 36 Alle Einstellungen zurücksetzen ..90

FILM ERKENNEN, VIDEOGERÄUSCHREDUKTION,

FARBNORM, VIDEO-STANDARD, COMPUTER-EINGANG,

AUFLÖSUNG

AUTO KEYSTONE, 📄 KEYSTONE , Ⓧ KEYSTONE ,

KORREKTUR DER BILDECKEN, SPARSTROMMODUS,

DECKENMONTAGE, HINTEN, ENERGIESPARMODUS,

MONITORAUSGANG - STANDARD

Menü AUDIO 41

LAUTST., INTERNE LAUTSPRECHER, AUDIOQUELLE,

HDMI-GERAUSCHUNTERDR, MIK PEGEL, MIK

LAUSTÄRKE

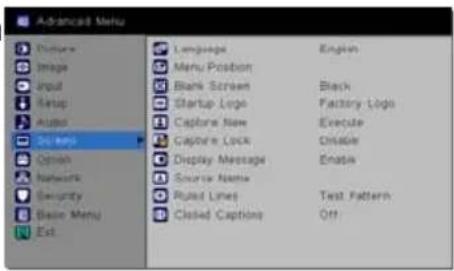

Menü BILDSCHIRM ..... 43

SPRACHE, MENÜ-POS., BLANK, START-LOGO,

NEUES EINFANGEN, ERFASSUNGSSPERRE,

MELDUNGEN ANZ., QUELLEN NAME, LINEALZEILEN,

CLOSED CAPTONS

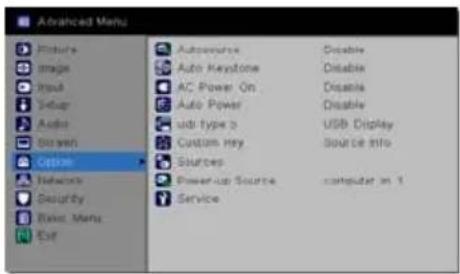

Menü OPT. 49

AUTO-QUELLE, AUTO KEYSTONE, AUTOMATISCH

EINSCHALTEN, AUTO-STROM, USB TYPE B, CUSTOM

KEY, QUELLEN, STROMQUELLE, SERVICE

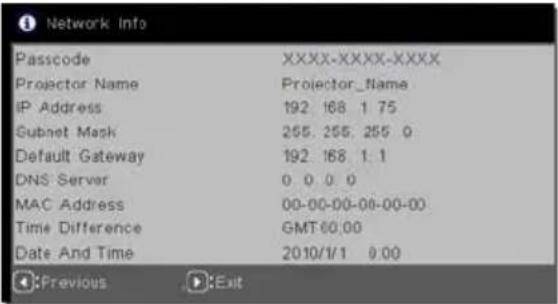

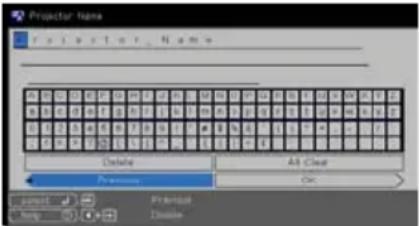

Menü NETZWERK .....5 7

SETUP, PROJEKTOR NAME, MEIN BILD, AMX D.D.,

PRÄSENT., NETZWERK INFO, NETZWERKNEUSTART

Menü SICHERHEIT 64

SICH. PASSWORT ÄNDERUNG, SNAPSHOT-

PASSWORT, PIN SPERRE, BEWEGUNGSDETEKTOR,

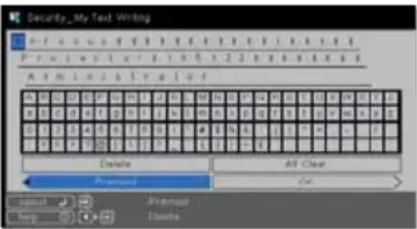

MEIN TEXT PASSWORT, MEIN TEXT ANZEIGEN,

MEIN TEXT SCHREIBEN, ANZEIGE SICHERHEIT,

STAELSERRE

Präsentations-Tools ..... 7 0

Präsentation OHNE PC .....70

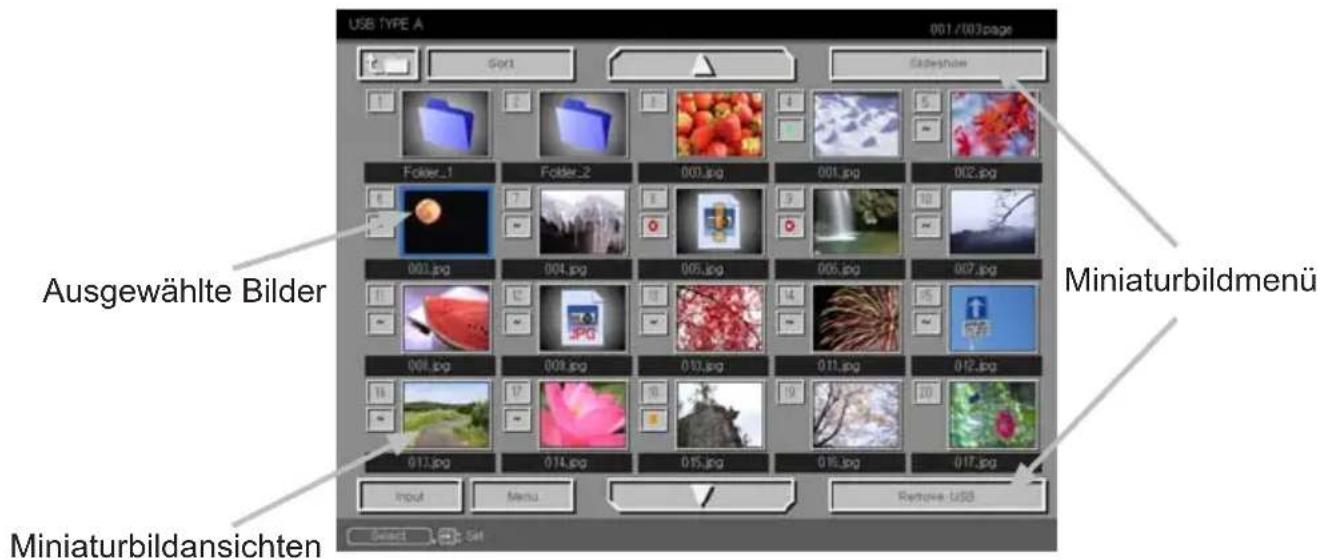

Miniaturbildmodus, Vollbildmodus,

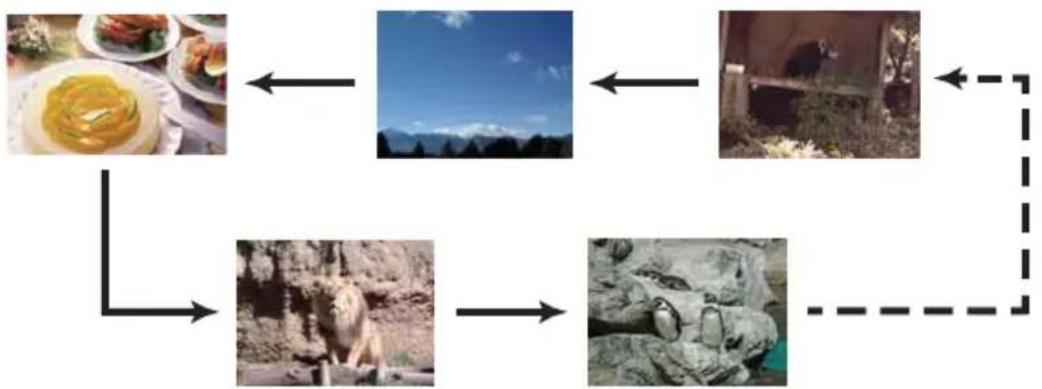

Diashowmodus, Playliste

USB-Display 79

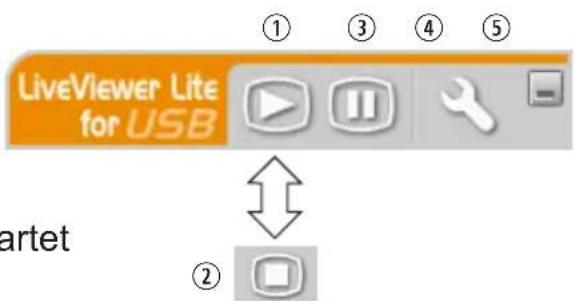

Kontextmenü, Schwebendes Menü,

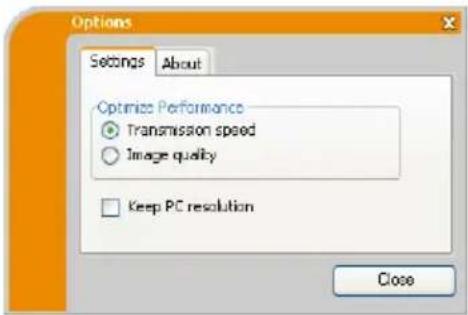

Fenster Optionen

Wartung 82

Lampe austauschen 82

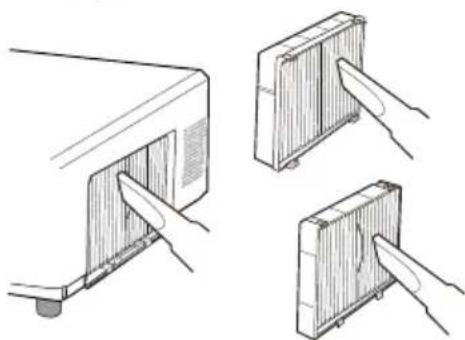

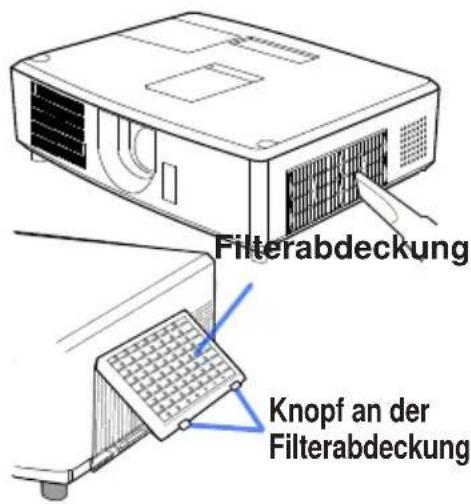

Luftfilter reinigen und ersetzen ..... 84

Sonstige Pflege 86

Fehlersuche 87

Verwandte Meldungen 87

Informationen zu den Anzeigelampen . . 89

6 Alle Einstellungen zurücksetzen .. 90

Nicht auf Gerätefehler hinweisende Anzeichen .. 91

Technische Daten .....95

Einleitung

Merkmale

Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale.

√ Dieser Projektor hat eine Reihe verschiedener E/A-Anschlüsse, die fast alle denkbaren Einsatzmöglichkeiten im Geschäftsleben abdecken. Der HDMI-Anschluss unterstützt verschiedene Bildgeräte, die digitale Schnittstellen haben, um schärfere Bilder auf den Bildschirm zu bekommen.
√ Dieser Projektor verfügt über einen 2,0-fachen optischen Zoom. Die horizontale und vertikale manuelle Objektivanpassung gewährleistet eine flexible Installation.
√ Wenn Sie ein USB-Speichermedium wie z. B. einen USB-Stick an den USB TYPE A-Anschluss anschließen und den Anschluss als Eingangsquelle auswählen, können Sie die auf dem Gerät gespeicherten Bilder betrachten.
√ Der Projektor kann über eine LAN-Verbindung gesteuert und überwacht werden.
Der integrierte 16 W Lautsprecher sorgt ohne Zuhilfenahme externer Lautsprecher für genügend Klangvolumen in großen Räumen, wie z. B. Klassenzimmern.

Kontrollieren des Lieferumfangs

Bitte lesen Sie Lieferumfang in der Schnellstart-Anleitung, die gedruckt beiliegt. Ihr Projektor sollte mit den dort gezeigten Teilen geliefert worden sein. Falls Artikel fehlen, wenden Sie sich bitte sofort an Ihren Fachhändler.

HINWEIS • Bewahren Sie das Originalverpackungsmaterial für späteren Transport auf. Beim Transport des Projektors verwenden Sie immer das originale Verpackungsmaterial. Seien Sie besonders beim Objektiv vorsichtig. • Vom Projektor kann ein Klappergeräusch zu hören sein, wenn er geneigt, bewegt oder geschüttelt wird. Das Geräusch wird durch die sich bewegende Luftstrom-Regelklappe im Projektor erzeugt. Dies sollte nicht als Störung oder Fehlfunktion ausgelegt werden.

Teilebezeichnungen

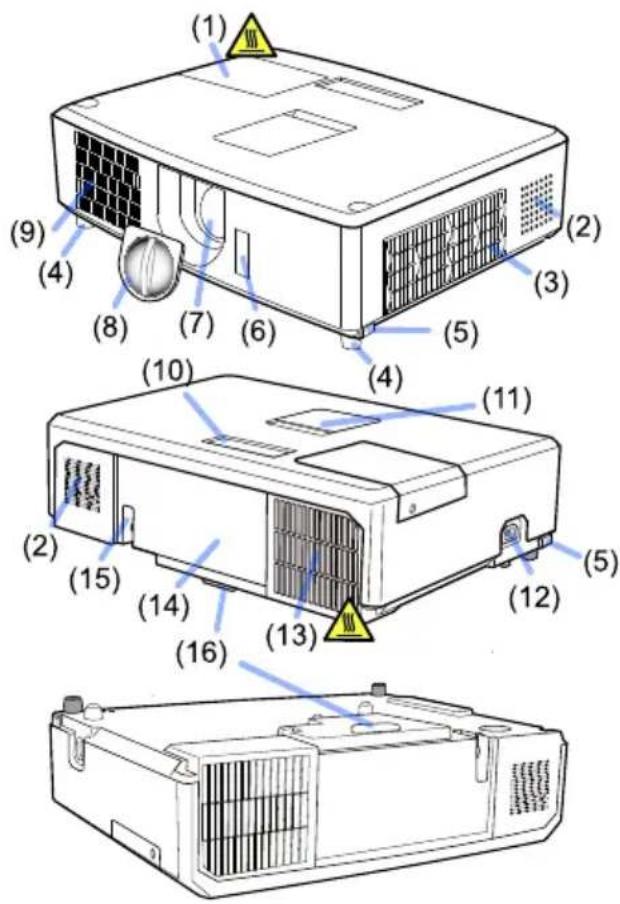

Projektor

(1) Lampenabdeckung (82) Die Lampeneinheit ist im Inneren.
(2) Lautsprecher (x2) (13, 41)
(3) Filterabdeckung (86) Der Luftfilter und die Lüftungseinlassöffnung sind im Inneren.
(4) Nivellierfüße (x2) (20)
(5) Nivellierknöpfe (x2) (20)
(6) Fernbedienungssensoren (15)
(7) Objektiv (86)
(8) Objektivdeckel
(9) Einlassluftöffnungen
(10) Bedienfeld (5)
(11) Abdeckung Objektiveinsteller (5) Die Einsteller für das Objektiv befinden sich unter der Abdeckung.
(12) AC IN (Netzanschluss) (14)
(13) Abluftöffnung
(14) Geräterückseite (5)
(15) Sicherungsstab (14)
(16) Aufsatz

⚠️WARNUNG ▶Öffnen oder entfernen Sie keine Teile des Produkts, wenn dies in den Anleitungen nicht ausdrücklich angewiesen wird.

▶ Setzen Sie den Projektor nur in stabilen Umgebungen ein.
▶ Setzen Sie das Produkt weder Erschütterungen noch Druckeinwirkung aus.
▶ Blicken Sie bei eingeschalteter Lampe nicht in das Objektiv oder durch die Öffnungen am Projektor.
▶Halten Sie die Objektivdeckel von Kindern und Haustieren fern. Achten Sie darauf, dass sie die Kappen nicht verschlucken. Falls es verschluckt wird, wenden Sie sich zwecks einer Notbehandlung sofort an einen Arzt.

⚠ VORSICHT ▶ Berühren Sie nicht während des Betriebs oder kurz danach die Umgebung von Lampenabdeckung und Abluftöffnungen; diese Bereiche sind sehr heiß.

▶Bringen Sie ausschließlich die Objektivabdeckung dieses Projektors auf dem Objektiv an. Anderenfalls könnte das Objektiv beschädigt werden und z. B. schmelzen.

(Fortsetzung nächste Seite)

Teilebezeichnungen (Fortsetzung)

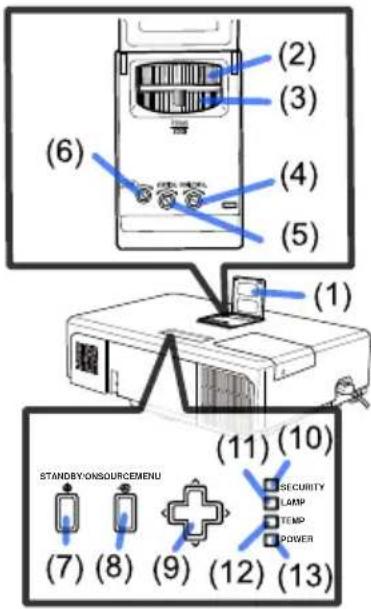

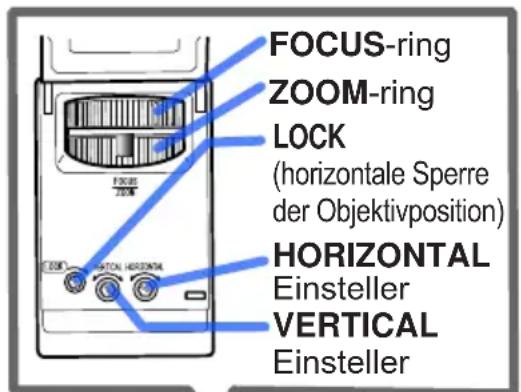

Bedienfeld und Objektiveinsteller

(1) Abdeckung Objektiveinsteller
(2) FOCUS-ring (21)
(3) ZOOM-ring (21)
(4) HORIZONTAL Einsteller (horizontal) (21)
(5) VERTICAL Einsteller (vertikal) (21)
(6) LOCK (horizontale Sperre der Objektivposition) (21)
(7) Taste STANDBY/ON (17)

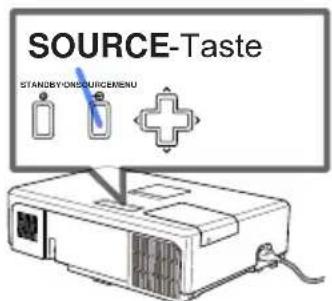

(8) Taste SOURCE (17)
(9) Taste MENU (26)
(10) Anzeige SECURITY (69)
(11) Anzeige LAMP (90)
(12) Anzeige TEMP (90)
(13) Anzeige POWER (90)

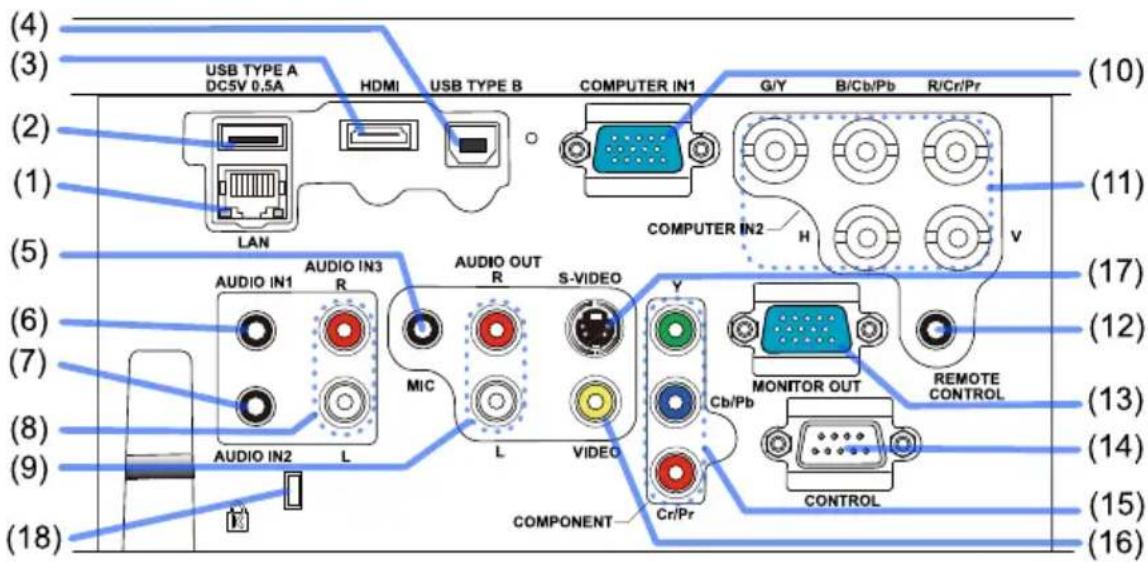

Geräterückseite (9\~13)

(1) LAN Anschluss
(2) USB TYPE A Anschluss
(3) HDMI Anschluss

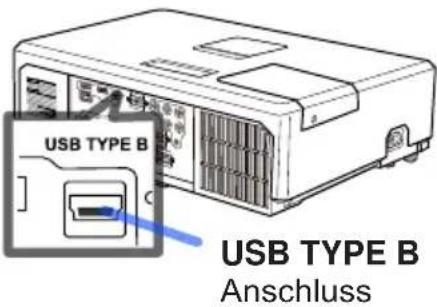

(4) USB TYPE B Anschluss
(5) MIC Anschluss (13)
(6) AUDIO IN1 Anschluss
(7) AUDIO IN2 Anschluss
(8) AUDIO IN3 (L, R) Anschlüsse
(9) AUDIO OUT (L, R)
Anschlüsse

(10) COMPUTER IN1 Anschluss

(11) COMPUTER IN2 Anschlüsse (12) (G/Y, B/Cb/Pb, R/Cr/Pr, H, V)
(12) REMOTE CONTROL Anschluss
(13) MONITOR OUT Anschluss
(14) CONTROL Anschluss
(15) COMPONENT Anschlüsse (Y,Cb/Pb, Cr/Pr)
(16) VIDEO Anschluss
(17) S-VIDEO Anschlüsse
(18) Kensington-Schlitz (14)

(Fortsetzung nächste Seite)

Teilebezeichnungen (Fortsetzung)

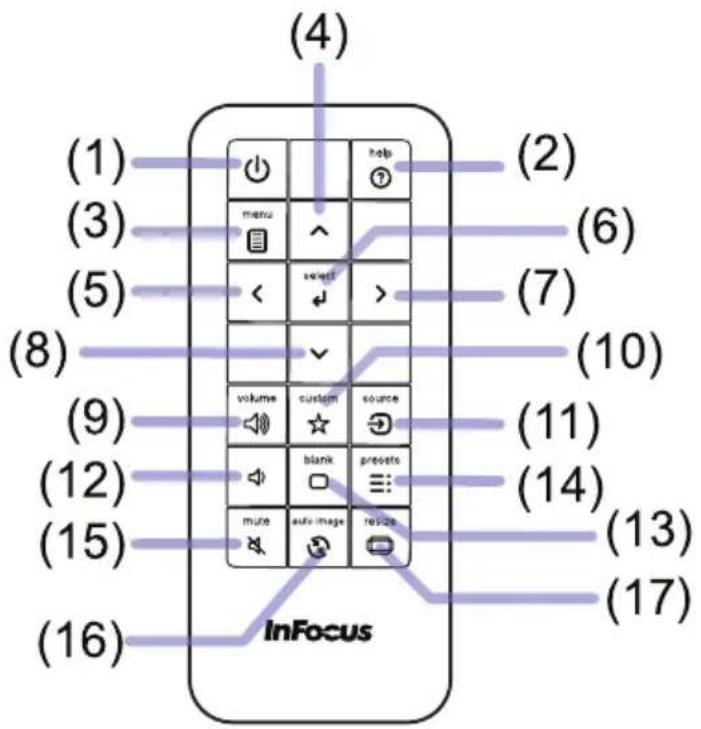

Fernbedienung

(1) Taste STANDBY/ON (17)
(2) Taste HELP
(3) Taste MENU (26)
(4) Taste UP/▲ (26)
(5) Taste PREVIOUS PAGE/◀ (26)
(6) Taste SELECT (26)
(7) Taste NEXT PAGE/▶ (26)
(8) Taste DOWN/▼ (26)
(9) Taste VOLUME + (18)
(10) Taste CUSTOM (51)
(11) Taste SOURCE (18)
(12) Taste VOLUME - (18)
(13) Taste BLANK (25)
(14) Taste PRESETS (28)
(15) Taste MUTE (18)
(16) Taste AUTO IMAGE (22)
(17) Taste RESIZE (19)

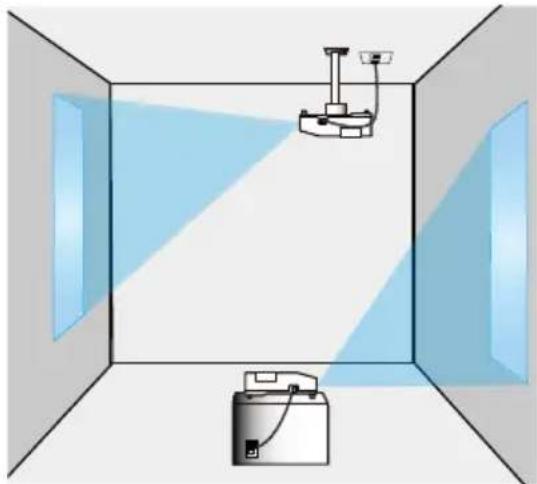

Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Bei einer speziellen Installation, beispielsweise Deckenmontage, sind unter Umständen zur vorschriftsmäßigen Befestigung spezielle Zubehörteile (Technische Daten in der Schnellstart-Anleitung) und Arbeiten nötig. Lassen Sie sich vor der Installation von Ihrem Fachhändler beraten.

Siehe nachstehende Tabellen T-1 und T-2 (in der Schnellstart-Anleitung) zur Bestimmung von Bildschirmgröße und Projektionsabstand. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße.

⑧ × ⑨: Projektionsflächengröße
① Projektionsabstand (vom Ende des Projektors)
⑥, Ⓒ: Projektionsfl ächenhöhe

Projektor-Oberseit

Projektor-Unterseite

⚠️WARNUNG ▶Installieren Sie den Projektor an einem Standort, an dem Sie einfachen Zugang zu einer Steckdose haben. Sollte ein ungewöhnliches Betriebsverhalten oder Problem auftreten, ziehen Sie sofort den Netzstecker. Anderenfalls besteht das Risiko eines Feuers oder elektrischen Schlags.
▶ Setzen Sie den Projektor nur in stabilen Umgebungen ein. Wenn der Projektor herunterfällt oder umstürzt, kann es zu Verletzungen oder Sachschäden am Projektor selbst bzw. dem näheren Umfeld kommen. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen.

• Stellen Sie den Projektor nicht an instabile Standorte, wie geneigte Flächen, vibrationsgefährdete Orten, auf wackelige Tische und Wagen oder auf Flächen, die kleiner sind als der Projektor selbst.
• Den Projektor nicht mit der Seite/Vorderseite/Rückseite nach oben aufstellen.
• Bringen Sie nichts am Projektor an bzw. legen Sie nichts auf dem Projektor ab, sofern nicht anderweitig in der Bedienungsanleitung beschrieben.
• Benutzen Sie ausschließlich das vom Hersteller spezifizierte Montagezubehör. Lesen Sie die mit den Befestigungsteilen gelieferte Anleitung und bewahren Sie sie gut auf.
• Für Spezialinstallationen, wie z. B. die Anbringung an der Decke, lassen Sie sich bitte zuvor von Ihrem Händler beraten.

Anordnung (Fortsetzung)

⚠️WARNUNG ▶Installieren Sie den Projektor nicht in der Nähe von thermisch leitenden oder entflammbaren Gegenständen. Solche Gegenstände könnten bei Erwärmung durch den Projektor entflammen und einen Brand auslösen.
- Stellen Sie den Projektor nicht auf einen Metalluntergrund.
▶ Stellen Sie den Projektor nicht an einem Ort auf, wo er nass werden kann.
Falls der Projektor nass wird oder Flüssigkeiten in den Projektor geraten, besteht die Gefahr von Bränden, elektrischen Schlägen und Fehlfunktionen des Projektors.
- Stellen Sie den Projektor nicht in die Nähe von Wasser, wie z. B. ins Badezimmer, in die Küche oder in die Nähe eines Pools.
- Stellen Sie den Projektor nicht ins Freie oder in Fensternähe.
- Es dürfen keine Gegenstände, die Flüssigkeiten enthalten, in die Nähe des Projektors gestellt werden.

⚠ VORSICHT ▶ Stellen Sie den Projektor an einem kühlen Ort auf und achten Sie auf ausreichende Lüftung. Liegt eine Fehlfunktion vor oder ist die Temperatur im Inneren des Projektors zu hoch, schaltet sich der Projektor automatisch aus.

Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen.

• Den Projektor nicht im direkten Sonnenlicht oder in der Nähe heißer Gegenstände wie Heizkörpern aufstellen.
• Lassen Sie einen Abstand von 30 cm oder mehr von den Seiten des Projektors zu anderen Gegenständen wie Wänden.
• Stellen Sie den Projektor nicht auf einem Teppich, Kissen oder Bettzeug auf.
• Die Lüftungsöffnungen des Projektors dürfen nicht verstopft, blockiert oder anderweitig verdeckt werden. Stellen Sie in der Nähe der Lüftungseinlassöffnungen des Projektors keine Gegenstände ab, die eingesogen werden oder die Lüftungsöffnungen blockieren könnten.
• Stellen Sie den Projektor nicht an Standorte, die einem Magnetfeld ausgesetzt sind. Dies könnte zu Fehlfunktionen der Kühlventilatoren im Inneren des Projektors führen.

▶ Rauchige, feuchte oder staubige Orte bei der Aufstellung des Projektors vermeiden. Aufstellung des Projektors an solchen Orten kann zu Bränden, elektrischen Schlägen und/oder Fehlfunktionen am Projektor führen.

- Stellen Sie den Projektor nicht in die Nähe von Luftbefeuchtern. Das gilt insbesondere für Ultraschallluftbefeuchter, die im Leitungswasser enthaltenes Chlor und Mineralien atomisieren. Diese könnten sich im Projektor absetzen und zur Verschlechterung der Bildqualität oder anderen Problemen führen.

- Stellen Sie den Projektor nicht in einen Raucherbereich, eine Küche, einen Flur oder in Fensternähe.

ZUR BEACHTUNG • Der Projektor muss so positioniert werden, dass nicht Licht direkt auf den Fernbedienungssensor des Projektors fällt.

- Stellen Sie das Produkt nicht in einem Ort auf, wo es den Rundfunkempfang stören kann.

- Halten Sie wärmeempfindliche Gegenstände vom Projektor fern. Anderenfalls könnten sie durch die vom Projektor abgegebene Wärme beschädigt werden.

Anschließen der Geräte

Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit. Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des Projektors gehören oder beschädigt worden sein, wenden Sie sich an Ihren Fachhändler. Vergewissern Sie sich zunächst, dass der Projektor und das andere Gerät ausgeschaltet sind, und stellen Sie dann die Verbindung den folgenden Anweisungen gemäß her. Richten Sie sich nach den Abbildungen auf den folgenden Seiten.

Lesen Sie sich unbedingt die Netzwerkbetrieb durch, bevor Sie den Projektor an ein Netzwerksystem anschließen.

⚠️ WARNING ▶Verwenden Sie ausschließlich das vorgesehene Zubehör. Anderenfalls kann es zu einem Feuer oder der Beschädigung des Geräts bzw. des Projektors kommen.

• Verwenden Sie nur die angegebene Zubehör oder vom Hersteller des Projektors empfohlen. Es können für den Anschluss auch bestimmte Vorschriften gelten.
• Projektor und Zubehör dürfen nicht auseinander gebaut oder modifiziert werden.
• Verwenden Sie niemals beschädigtes Zubehör. Achten Sie darauf, das Zubehör nicht zu beschädigen. Route die Leitungen so, dass niemand auf sie tritt und sie nicht irgendwo eingeklemmt werden.

⚠ VORSICHT ▶Bei einer Leitungen, die nur an einem Ende einen Ferritkern hat, schließen Sie das Ende mit dem Kern an den Projektor an.

Dies kann nach den EMB-Vorschriften erforderlich sein.

HINWEIS

• Die Funktion einiger Eingangsanschlüsse kann entsprechend Ihrer Benutzeranforderungen eingestellt werden. Lesen Sie auf der Seite nach, die in der nachfolgenden Darstellung neben jedem Anschluss angegeben ist.
- Achten Sie darauf, einen Stecker nicht versehentlich mit dem falschen Anschluss zu verbinden. Anderenfalls kann es zu Fehlfunktionen des Geräts oder des Projektors kommen.
- Stellen Sie beim Anschließen sicher, dass die Form des Leitungssteckers zur betreffenden Buchse passt.
- Stellen Sie immer sicher, dass die Schrauben bei Schraubsicherungssteckern festgezogen werden.
- Verwenden Sie Leitungen mit geraden Steckern (keine L-förmigen), da die Eingangsanschlüsse des Projektors nicht eingelassen sind.

Informationen zur Plug & Play-Funktionalität

- Plug-and-Play ist eine Funktion des Betriebssystems des Computers und dessen Peripheriegeräten (u.a. Display-Geräten). Dieser Projektor ist mit VESA DDC 2B kompatibel. Plug-and-Play kann durch Anschließen dieses Projektors an einem Computer erzielt werden, der mit VESA DDC (Displaydatenkanal) kompatibel ist.

• Diese Funktion können Sie benutzen, wenn Sie eine Computerleitung den Anschluss COMPUTER IN1 (DDC 2B-kompatibel) anschließen. Plug-and-Play funktioniert vielleicht nicht richtig, wenn Sie einen anderen Anschlusstyp versuchen.
• Bitte verwenden Sie Standard-Treiber in Ihrem Computer, da dieser Projektorein Plug-and-Play-Monitor ist.

Anschließen der Geräte (Fortsetzung)

Computer

HINWEIS • Vergewissern Sie sich vor dem Anschluss des Projektors an einen Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmauflösung mit dem Projektor kompatibel sind.

• Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.
• Manche Computer haben mehrfache Anzeigemodi, die Signale enthalten können, welche nicht von diesem Projektor unterstützt werden.
• Obwohl der Projektor Signale mit einer Auflösung von bis zu WUXGA (1920x1200) anzeigen kann, wird das Signal vor der Anzeige in die Panelauflösung des Projektors umgewandelt. Die beste Displayleistung wird erzielt, wenn die Auflösungen von Eingangssignal und Projektorpanel identisch sind.

- Wenn Sie diesen Projektor an ein Notebook anschließen, muss die Anzeige an einen externen Monitor ausgegeben bzw. gleichzeitig an das interne Display und einen externen Monitor ausgegeben werden. Informationen zur Einstellung finden Sie in der Bedienungsanleitung des Computers.

- Abhängig vom Eingangssignal nimmt die automatische Einstellfunktion dieses Projektors möglicherweise einige Zeit in Anspruch bzw. funktioniert nicht ordnungsgemäß.

- Es ist zu beachten, dass ein Synchronisationssignal mit Composite-Synchronisation oder Sync-on-Green die automatische Einstellfunktion dieses Projektors beeinträchtigen kann (35).

- Wenn die automatische Einstellfunktion nicht ordnungsgemäß funktioniert, ist der Dialog zur Einstellung der Bildschirmauflösung möglicherweise nicht lesbar. Verwenden Sie in diesem Fall ein externes Anzeigegerät. So ist die Anzeige des Dialogs eventuell möglich und Sie können die entsprechende Bildschirmauflösungseinstellung vornehmen.

Anschließen der Geräte (Fortsetzung)

▲VORSICHT ▶Holen Sie unbedingt die Zustimmung des Netzwerkadministrators ein, bevor Sie den Projektor an ein Netzwerk anschließen.

▶ Schließen Sie den LAN-Anschluss nicht an ein Netzwerk mit zu hoher Spannung an.
▶ Verwenden Sie unbedingt die Funktion USB ENTFERNEN auf dem Miniaturbildbildschirm zur Sicherung Ihrer Daten, bevor Sie das USBSpeichermedium aus dem Projektoranschluss entfernen. (73)

HINWEIS • Wenn ein übergroßes USB-Speichermedium beim Anschluss den LAN-Anschluss blockieren würde, schließen Sie das USB-Speichermedium über ein USB-Verlängerungskabel an.

(Fortsetzung nächste Seite)

Anschließen der Geräte (Fortsetzung)

VCR/DVD/Blu-ray Disc-Player
Digitales Videogerät

HINWEIS • Der HDMI™-Port dieses Modells ist kompatibel mit HDCP (High-bandwidth Digital Content Protection) und kann daher das Videosignal von mit HDCP™-kompatiblen DVD-Playern usw Anzeigen.

• HDMI™ unterstützt die folgenden Videosignal:
  480i@60,480p@60,576i@50,576p@50,720p@50/60,1080i@50/60,1080p@50/60
• Dieser Projektor kann an andere Geräte mit einem HDMI™-Anschluss angeschlossen werden, aber mit manchen Geräten funktioniert der Projektor nicht richtig und die Video.
  -Verwenden Sie nur ein mit einem HDMI-Logo gekennzeichnetes HDMI™-Leitung.
• Wird der Projektor an ein Gerät mit einem DVI-Anschluss angeschlossen, so verwenden Sie eine DVI-an-HDMI-Leitung für den Anschluss an den HDMI-Eingang.

(Fortsetzung nächste Seite)

Anschließen der Geräte (Fortsetzung)

HINWEIS • Falls laute Rückkopplungen über den Lautsprecher hörbar werden, stellen Sie das Mikrofon weiter entfernt vom Lautsprecher auf.

Mikrofon-Funktion

• Sie können ein dynamisches Mikrofon mit 3,5-mm-Ministecker an den MIC-Anschluss anschließen. In diesem Fall wird der Ton des Mikrofons durch den eingebauten Lautsprecher ausgegeben, selbst wenn gleichzeitig die Tonausgabe über den Projektor erfolgt. Von Geräten wie drahtlosen Mikrofonen ist die Eingabe eines Linienpegelsignals über den MIC-Anschluss möglich.
  Wählen Sie bei der Eingabe des Linienpegelsignals über den MIC-Anschluss HOCH in der Option MIK PEGEL des AUDIO-Menüs. Im normalen Modus kann die Mikrofonlautstärke über das Menü separat von der Lautstärke des Projektors angepasst werden.(41, 42) Im Energiesparmodus kann die Mikrofonlautstärke mit den VOLUME +/- -Tasten der Fernbedienung angepasst werden, synchron zur Lautstärke des Projektors.(18) Die Mikrofonlautstärke kann auch angepasst werden, wenn der Ton des Projektors über die Funktion AUDIOQUELLE(41) stumm geschaltet wurde. In beiden Modi funktioniert die MUTE-Taste der Fernbedienung für den Ton des Mikrofons und des Projektors(18)
• Dieser Projektor bietet keine im Mikrofonanschluss integrierte Stromversorgung.

Stromversorgung anschließen

1. Schließen Sie die Netzleitung an den AC IN (Netzanschluss) des Projektors an.
2. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf.

Bitte denken Sie daran, dass bei aktivierter AUTOMATISCH EINSCHALTEN-Funktion (49), der Anschluss der Stromversorgung zum Einschalten des Projektors führt.

⚠️WARNUNG ▶Seien Sie besonders vorsichtig, wenn Sie die Netzleitung anschließen. Ist die Stromversorgung nicht korrekt angeschlossen, so besteht Brand- und/oder Stromschlaggefahr.

• Verwenden Sie lediglich die im Lieferumfang des Projektors enthaltene Netzleitung. Nehmen Sie im Fall einer Beschädigung Kontakt mit Ihrem Händler auf.
• Schließen Sie die Netzleitung nur an eine Steckdose an, für deren Spannung es geeignet ist. Die Steckdose sollte sich in der Nähe des Projektors befinden und leicht zugänglich sein. Die Netzleitung zur vollständigen Trennung von der Stromversorgung abziehen.
• Modifizieren Sie nie die Netzleitung.

Verwendung des Sicherungsstabs und Schlitzes

Eine im Handel erhältliche Diebstahlschutzkette oder ein Draht kann am Sicherungsstab des Projektors angebracht werden. Orientieren Sie sich bei der Wahl einer Diebstahlschutzkette oder eines Drahts an der Abbildung. Außerdem hat dieses Produkt einen Sicherheitsschlitz für die Kensington-Sperre. Einzelheiten siehe Anleitung der Sicherheitsvorrichtung.

⚠️WARNUNG ▶ Der Sicherungsstab und der Sicherungsschlitz darf nicht zum Verhindern des Herunterfallens des Projektors verwendet werden; diese Teile sind nicht dafür konstruiert.
⚠ VORSICHT ▶ Diebstahlschutzkette oder Draht nicht in der Nähe der Abluftöffnungen anbringen. Sie könnten sich sonst zu stark erhitzen.

HINWEIS • Der Sicherungsstab und der Sicherungsschlitz stellen keine umfassenden Diebstahlssicherungsmaßnahmen dar. Sie sind nur als ergänzende Maßnahmen zum Diebstahlschutz gedacht.

Fernbedienung

Einsetzen von Batterien

Bitte legen Sie vor der Verwendung der Fernbedienung Batterien ein. Wenn eine Fehlfunktion an der Fernbedienung auftritt, müssen die Batterien ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden wollen, nehmen Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort.

1. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn.
2. Legen Sie die beiden AA-Batterien entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein.
3. Schieben Sie den Batteriefachdeckel in Pfeilrichtung zurück, bis er wieder einrastet.

⚠️ WARNING ▶ Gehen Sie stets vorsichtig mit den Batterien um und verwenden Sie sie sachgemäß. Falsche Verwendung kann zu Batterieexplosion, Rissen oder Lecks führen, was zu Brand, Verletzungen und/oder Verschmutzung der Umwelt führen kann.

• Verwenden Sie nur die vorgeschriebenen Batterien. Verwenden Sie Batterien unterschiedlicher Sorten nicht gleichzeitig. Verwenden Sie nicht gleichzeitig neue und gebrauchte Batterien.
• Beim Einlegen sicherstellen, dass die Plus- und Minusklemmen der Batterie richtig ausgerichtet sind.
• Halten Sie die Batterie außer Reichweite von Kindern und Haustieren.
• Batterien dürfen nicht aufgeladen, kurzgeschlossen, gelötet oder geöffnet werden.
• Batterien nicht in Feuer oder Wasser werfen. Batterien an dunkler, kühler und trockener Stelle aufbewahren.
• Falls die Batterie leck wird, die Batterieflüssigkeit sofort abwischen und die Batterie ersetzen. Falls Batterieflüssigkeit auf Haut oder Kleidung gerät, sofort mit Wasser abspülen.
• Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

Über das Fernbedienungssignal

Die Fernbedienung spricht den Fernbedienungssensor des Projektors an. Der Projektor verfügt an der Vorderseite über einen Fernbedienungssensor. Der Sensor erfasst das Signal innerhalb des folgenden Bereichs, wenn der Sensor aktiv ist:

60 Grad (30 Grad nach links und rechts vom Sensor) innerhalb von etwa 3 Meter.

HINWEIS • Das auf der Projektionsfläche o. ä. reflektierte Signal der Fernbedienung kann möglicherweise ebenfalls empfangen werden. Wenn es schwierig ist, die Fernbedienung direkt auf den Sensor zu richten, versuchen Sie es mit einem reflektierten Signal.

• Da die Fernbedienung Signale per Infrarotlicht an den Projektor sendet (LED der Klasse 1), müssen Sie darauf achten, dass sich keine Gegenstände zwischen Ausgabesignal der Fernbedienung und Projektor befinden.
• Die Fernbedienung kann möglicherweise nicht richtig arbeiten, wenn starkes Licht (wie direktes Sonnenlicht) oder Licht von einer nahen Lichtquelle (wie von einer Inverter-Leuchtstoffröhre) auf den Fernbedienungssensor des Projektors fällt. Justieren Sie die Position des Projektors, um solches Licht zu vermeiden.

Verwendung als einfache PC-Maus und Tastatur

Die mitgelieferte Fernbedienung fungiert als Maus und Tastatur des Computers, wenn der USB TYPE B-Anschluss des Projektors mit dem USB TYPE A-Anschluss des Computers verbunden ist und MAUS als USB TYPE B-Option im Menü OPT. ausgewählt ist (50).

(1) Taste BILD AUF: Drücken Sie die Taste ▲ auf der Fernbedienung.
(2) Taste BILD AB:

Drücken Sie die Taste ▼ auf der Fernbedienung.

(3) Linke Maustaste: Drücken Sie die ◀-Taste.
(4) Recht Maustaste: Drücken Sie die ▶-Taste.

⚠ ZUR BEACHTUNG ▶ Eine unsachgemäße Nutzung der Maus- und Tastaturfunktion könnte Ihr Gerät beschädigen. Bei Verwendung dieser Funktion darf dieses Produkt nur an einen Computer angeschlossen sein. Vor dem Anschließen an den Computer lesen Sie bitte die Dokumentation des Computers.

HINWEIS Wenn die einfache Maus- u. Tastatur-Funktion dieses Produkts nicht richtig funktioniert, prüfen Sie bitte Folgendes.

• Wenn eine USB-Leitung zum Anschließen dieses Projektors an einen Computer mit eingebautem Zeigegerät (z.B. Trackball) wie ein Laptop-PC verwendet wird, öffnen Sie das BIOS Setup-Menü, wählen dort die externe Maus und deaktivieren das Zeigegerät, da das eingebaute Zeigegerät möglicherweise Priorität für diese Funktion hat.
• Windows 95 Betriebssystemversion 2.1 oder höher ist für diese Funktion erforderlich. Außerdem arbeitet diese Funktion möglicherweise je nach Computer-Konfiguration und Maustreiber nicht richtig. Diese Funktion kann mit Computern arbeiten, die über normale USB-Maus oder Tastatur bedient werden.
• So können beispielsweise nicht zwei Tasten gleichzeitig gedrückt werden (um zum Beispiel den Cursor diagonal zu bewegen).
• Diese Funktion ist nur aktiv, wenn der Projektor richtig arbeitet. Diese Funktion ist in folgenden Fällen nicht verfügbar:
• Während sich die Lampe aufwärmt. (Die POWER-Anzeige grün blinkt.)
• Wenn entweder der USB TYPE A- oder der USB TYPE B-Anschluss ausgewählt wurde.
• Während die Bildschirme BLANK (25), LINEALZEILEN (47) oder MEIN BILD (60) angezeigt werden.
• Während ein beliebiges Menü auf dem Bildschirm angezeigt wird.
• Während die Cursor-Tasten verwendet werden, um den Ton oder die Bildschirmfunktionen einzustellen, beispielsweise für die Anpassung der Tonlautstärke, die Trapez-Korrektur, die Korrektur der Bildposition und die Bildschirmvergrößerung.

Gerät ein/aus

Einschalten des Geräts

1. Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist.
2. Achten Sie darauf, dass die POWER-Anzeige konstant orange leuchtet (89). Entfernen Sie dann die Objektivklappe.
3. Drücken Sie die STANDBY/ON-Taste am Projektor oder der Fernbedienung. Die Projektionslampe leuchtet und die Anzeige POWER blinkt grün. Ist der Projektor betriebsbereit, hört die Anzeige auf zu blinken und leuchtet konstant grün (89).

Zur Anzeige des Bildes wählen Sie ein Eingangssignal entsprechend dem Abschnitt Ein Eingangssignal wählen (18).

Ausschalten des Geräts

1. Drücken Sie die STANDBY/ON-Taste am Projektor oder der Fernbedienung. Die Meldung "Ausschalten?" wird ungefähr 5 Sekunden lang auf dem Bildschirm angezeigt.
2. Drücken Sie die Taste STANDBY/ON erneut, während die Meldung angezeigt wird. Die Lampe des Projektors geht aus und die Anzeige POWER blinkt orange. Ist die Lampe abgekühlt, hört die Anzeige POWER auf zu blinken und leuchtet konstant orange (89).
3. Bringen Sie die Objektivkappe an, nachdem die POWER-Anzeige durchgehend orangefarben leuchtet.

Nach dem Ausschalten des Projektors warten Sie mindestens 10 Minuten vor dem erneuten Einschalten. Schalten Sie den Projektor zudem nicht kurz nach dem Einschalten wieder aus. Anderenfalls kann es zu einer Fehlfunktion der Lampe oder einer Verkürzung der Lebensdauer einiger Komponenten einschließlich der Lampe kommen.

⚠️WARNUNG ▶Ein starkes Licht wird abgegeben, wenn der Projektoreingeschaltet ist. Blicken Sie nicht in das Objektiv des Projektors oder durch die Öffnungen des Projektors in das Gerät.

▶ Berühren Sie nicht während des Betriebs oder kurz danach die Umgebung von Lampenabdeckung und Abluftöffnungen; diese Bereiche sind sehr heiß.

HINWEIS • Schalten Sie in der richtigen Reihenfolge das Gerät ein/aus. Schalten Sie den Projektor immer ein, bevor Sie die angeschlossenen Geräte einschalten. • Der Projektor hat eine Funktion, die den Projektor automatisch ein- und ausschalten kann. Bitte siehe Gegenstände AUTOMATISCH EINSCHALTEN (49) und AUTO-STROM (50) im Menü OPT.

Betrieb

Einstellen der Lautstärke

VOLUME +/- -Taste

1. Verwenden Sie die VOLUME+/VOLUME- -Taste zur Einstellung der Lautstärke.

Ein Dialog erscheint im Bild, um bei der Einstellung der Lautstärke zu helfen. Auch wenn Sie nichts tun, wird der Dialog nach einigen Sekunden automatisch geschlossen.

• Wenn für den aktuellen Bild-Eingang gewählt ist, wird die Lautstärkeeinstellung deaktiviert. Siehe Option AUDIOQUELLE im AUDIO-Menü (41).
• Selbst wenn sich der Projektor im Standby-Zustand befindet, ist eine Justierung der Lautstärke möglich, wenn beide folgenden Voraussetzungen erfüllt sind:

- Für STANDBY ist unter AUDIOQUELLE im Menüs AUDIO (41) eine andere Option als ✗ ausgewählt.

- DEACKTIVIERT ist unter ENERGIESPARMODUS im Menü SETUP (☐40) ausgewählt.

- Im Energiesparmodus kann die Mikrofonlautstärke mit den VOLUME +/- -Tasten der Fernbedienung angepasst werden, synchron zur Lautstärke des Projektors (18).

Kurzzeitiges Stummschalten des Klangs

MUTE-Taste

1 Drücken Sie die MUTE-Taste an der Fernbedienung.

- Ein Dialog erscheint im Bild und zeigt an, dass Sie den Ton stumm geschaltet haben.

Zum Wiederherstellen des Tons drücken Sie die MUTE-, VOLUME + - oder VOLUME - -Taste. Auch wenn Sie nichts tun, wird der Dialog nach einigen Sekunden automatisch geschlossen.

• Wenn für den aktuellen Bild-Eingang gewählt ist, ist der Ton stets stumm geschaltet. Siehe Option AUDIOQUELLE im AUDIO-Menü (41).
• CLOSED CAPTIONS wird automatisch aktiviert, sobald der Ton stummgeschaltet wird und CLOSED CAPTIONS-Signale empfangen werden. Diese Funktion ist nur verfügbar, wenn es sich um folgende Signale handelt: NTSC für VIDEO oder S-VIDEO, oder 480i@60 für COMPONENT, COMPUTER IN1 oder COMPUTER IN2. Außerdem muss im CLOSED CAPTIONS-Menü unter BILDSCHIRM-Menü AUTO für ANZEIGEN ausgewählt werden (48).

Ein Eingangssignal wählen

1 Drücken Sie die SOURCE-Taste am Projektor oder der Fernbedienung.

- Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt.

• Wenn EIN für AUTO-QUELLE im Menü OPT. gewählt ist (49), setzt der Projektor sein Absuchen der Anschlüsse in der vorstehenden Reihenfolge fort, bis ein Eingangssignal erfasst wird.
• Die Projektion der Bilder vom USB TYPE B-Anschluss kann mehrere Sekunden in Anspruch nehmen.

Wahl eines Seitenverhältnisses

1 Drücken Sie die RESIZE-Taste an der Fernbedienung.

Bei jedem Drücken der Taste schaltet der Projektor zwischen den Modi für das Seitenverhältnis um.

IN5122: AUTOM. ⇔ 16:10 ⇔ 16:9 ⇔ 4:3

IN5124: AUTOM. ⇔ NATIVE ⇔ 16:10 ⇔ 16:9 ⇔ 4:3

Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss oder wenn kein Signal vorhanden ist

IN5122: 4:3 (fixed)

- Der Modus AUTOM. bewahrt das originale Seitenverhältnis des Eingangssignals

Ausrichten des Projektors über die Einstellfüße

Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden Sie die Nivellierfüße zur horizontalen Ausrichtung des Projektors.

Mit den Nivellierfüßen kann der Projektor auch geneigt werden, um in einem geeigneten Winkel auf die Projektionsfläche zu projizieren, wobei die Vorderseite des Projektors innerhalb von 12 Grad gehoben werden kann.

Dieser Projektor hat 2 Nivellierfüße und 2 Nivellierknöpfe. Ein Nivellierfuß ist einstellbar, während der Nivellierknopf an der gleichen Seite gedrückt wird.

1. Halten Sie den Projektor und drücken Sie die Nivellierknöpfe, um die Nivellierfüße zu lösen.
2. Positionieren Sie die Vorderseite des Projektors in der gewünschten Höhe.
3. Lassen Sie die Nivellierknöpfe los, um die Nivellierfüße zu sperren.
4. Nachdem bestätigt ist, dass die Nivellierfüße gesperrt sind, setzen Sie den Projektor sanft ab.
5. Bei Bedarf können die Nivellierfüße manuell gedreht werden, um eine Feineinstellung vorzunehmen. Halten Sie den Projektor beim Drehen der Füße.

Zum Lösen eines Nivellierfußes drücken Sie den Nivellierknopf an der gleichen Seite.

Zur Feineinstellung drehen Sie den Fuß.

⚠ VORSICHT ▶ Bedienen Sie nicht die Nivellierknöpfe, ohne den Projektor zu halten; er kann herunterfallen.

▶ Neigen Sie die Projektorvorderseite nur mit den Nivellierfüßen und höchstens um 12 Grad. Durch eine unzulässig große Neigung des Projektors kann Fehlfunktion oder oder Verkürzung der Lebensdauer von Verbrauchsteilen oder des Projektors selber verursacht werden.

Einstellen des Objektivs

1. Verwenden Sie den ZOOM-ring zur Einstellung der Projektionsflächengröße.
2. Verwenden Sie den FOCUS-ring zum Scharfstellen des Bildes.
3. Drehen Sie den VERTICAL Einsteller vollständig entgegen dem Uhrzeigersinn. Drehen Sie ihn anschließend im Uhrzeigersinn und passen Sie die vertikale Position des Objektivs nach oben hin an.
4. Drehen Sie die Sperre LOCK entgegen dem Uhrzeigersinn, um den HORIZONTAL Einsteller zu lösen.
5. Drehen Sie den HORIZONTAL Einsteller im Uhrzeigersinn oder entgegen dem Uhrzeigersinn, um die horizontale Position des Objektivs anzupassen.
6. Drehen Sie die Sperre LOCK im Uhrzeigersinn vollständig fest, um die horizontale Objektivposition zu fixieren.
7. Verwenden Sie den Scharfstellring (FOCUS) zum Scharfstellen des Bildes.

⚠ VORSICHT ▶ Bedienen Sie die Objektiveinsteller vorsichtig, da es bei Stoßeinwirkung zu Fehlfunktionen des Objektivs kommen kann. Sie müssen gegebenenfalls große Kraft anwenden, um die Einsteller fest zu drehen oder zu lösen. Achten Sie darauf, nicht zu kräftig zu drehen.

HINWEIS • Benutzen Sie zum Drehen der Einsteller VERTICAL, HORIZONTAL und LOCK einen Sechskantschlüssel. Haben Sie keinen Sechskantschlüssel zur Hand, können Sie, mit großer Vorsicht, auch einen Flachschraubendreher benutzen.

- Nutzen Sie die Sperre LOCK, damit das Objektiv in der eingestellten horizontalen Objektivposition fixiert bleibt. Durch das Anpassen der vertikalen Objektivposition kann sich die horizontale Objektivposition verändern. Dieser Projektor ist nicht mit einer Sperre für die vertikale Objektivposition ausgerüstet.

Automatische Einstellung anwenden

1. Drücken Sie die AUTO IMAGE-Taste an der Fernbedienung. Diese Taste hat folgende Funktion.

AUTO IMAGE-Taste

○ Bei einem Computersignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt.

Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist. Dunkle Bilder werden möglicherweise nicht ordnungsgemäß eingestellt. Führen Sie die Einstellung mit einem hellen Bild aus.

○ Bei einem Video- oder S-Videosignal

Das für das jeweilige Eingangssignal am besten geeignete Video-Standard wird automatisch gewählt. Diese Funktion steht nur zur Verfügung, wenn AUTO unter VIDEO-STANDARD im Menü EINGB eingestellt ist (37). Die vertikale und die horizontale Position werden automatisch auf den Standardwert eingestellt.

○ Bei einem Component-Videosignal

Die vertikale und die horizontale Position werden automatisch auf den Standardwert eingestellt. Die horizontale Phase wird automatisch angepasst.

• Der automatische Einstellvorgang erfordert etwa 10 Sekunden. Beachten Sie außerdem, dass er bei bestimmten Eingängen nicht richtig funktionieren kann.
• Wenn diese Funktion für ein Videosignal ausgeführt wird, können gewisse Zusatzkomponenten wie eine Linie außerhalb eines Bildes erscheinen.
• Wenn diese Funktion für ein Computersignal ausgeführt wird, ist es möglich, dass abhängig vom Computer-Modell am Bildschirmrand ein schwarzer Rahmen angezeigt wird.
• Die durch diese Funktion eingestellten Elemente können variieren, wenn bei der Option AUTO EINST. unter der Option SERVICE im Menü OPT. die Einstellungen FEIN oder AUS gewählt wurden (52).

Korrektur von Verzerrungen

Um die Verzerrung des projektierten Bilds zu korrigieren, stehen Ihnen drei

Optionen zu Auswahl:

AUTOM. TRAPEZKORR.: Zur automatischen vertikalen Korrektur der Trapezverzerrung. (38)

MANUELL: Ermöglicht es Ihnen, die vertikale und horizontale Trapezverzerrung einzustellen.

KORREKTUR DER BILDECKEN: Ermöglicht es Ihnen, die Bildecken und die Bildseiten anzupassen, um die Verzerrung zu korrigieren.

HINWEIS • Das Menü bzw. das Dialogfenster wird nach einigen Sekunden ohne Aktivität automatisch ausgeblendet.

- Wurde für BEWEGUNGS DETEKTOR die Option EIN gewählt, stehen diese Funktionen nicht zur Verfügung (67).

AUTOM. TRAPEZKORR.

1. Drücken Sie die MENÜ-Taste, um den BASISMENÜ.
2. Wählen Sie AUTOM. TRAPEZKORR. aus und drücken die Taste ▶ oder SELECT, wird die automatische vertikale Trapezverzerrung korrigiert.

MANUELL

1. Drücken Sie die MENÜ-Taste, um den BASISMENÜ.
2. Wählen Sie mithilfe der Tasten ▲/▼ die vertikale oder horizontale Trapezverzerrung aus 📄)
3. Mit den Tasten ◀/▶ können Sie die Trapezverzerrung anpassen.

KORREKTUR DER BILDECKEN

1. Drücken Sie die MENÜ-Taste, um den BASISMENÜ.
2. Haben Sie KORREKTUR DER BILDECKEN ausgewählt, drücken Sie die Taste ▶ oder SELECT, um das Dialogfenster KORREKTUR DER BILDECKEN aufrufen.
   3 Wählen Sie eine der anzupassenden Ecken oder Seiten mithilfe der Tasten ▲/▼/◄/► aus und drücken Sie die Taste SELECT.

1. Passen Sie die Auswahl wie nachfolgend beschrieben an.

2. Um eine Ecke anzupassen, nutzen Sie die Tasten ▲/▼/◄/► zur Einstellung der Eckposition.

3. Beim Anpassen der Ober- oder Unterseite nutzen Sie die Tasten ◀/▶ für die Auswahl eines beliebigen Punktes der Seite und die Tasten ▲/▼, um die Verzerrung der Seite zu korrigieren.
4. Beim Anpassen der linken oder rechten Seite nutzen Sie die Tasten ▲/▼, um einen beliebigen Punkt der Seite auszuwählen, und die Tasten ◀/►, um die Verzerrung der Seite zu korrigieren.
5. Um eine weitere Ecke oder Seite anzupassen, drücken Sie die Taste SELECT und folgen dem Ablauf ab Schritt 4.

HINWEIS • Jede Ecke und Seite kann individuell angepasst werden. In einigen Fällen wird jedoch gleichzeitig automatisch eine andere Ecke oder Seite angepasst. Dies ist keine Fehlfunktion, sondern hängt mit den Kontrolleinschränkungen zusammen.

1. Um die Aktion zu beenden, drücken Sie die Taste KEYSTONE oder gehen im Dialogfenster mithilfe der Tasten ▲/▼ zum Menüpunkt VERLASSEN und drücken die Taste ▶ oder SELECT. Alternativ können Sie mithilfe der Tasten ▲/▼ im Dialogfenster ZURÜCK auswählen und die Taste ◀ oder SELECT drücken, um zum Menü in Schritt 1 zurückzukehren.

Kurzzeitiges Anzeigen des Leerbildschirms

1 Drücken Sie die BLANK-Taste an der Fernbedienung.

Der BLANK-Bildschirm (Leerbildschirm) erscheint anstelle des Bildschirm-Eingangssignals. Siehe Option BLANK im Menü BILDSCHIRM (43).

Drücken Sie die BLANK-Taste zum Verlassen des BLANK-Bildschirms und zur Rückkehr zum Eingangssignal-Bildschirm.

- Der Projektor beendet automatisch den BLANK-Modus, wenn bestimmte Steuertasten gedrückt werden.

BLANK-Taste

⚠ VORSICHT ▶Wenn Sie bei eingeschalteter Projektorlampe einen leeren Bildschirm haben wollen, benutzen Sie die oben genannte Funktion BLANK. Durch jede andere Aktion kann der Projektor beschädigt werden.

HINWEIS • Der Ton ist nicht mit der BLANK-Funktion verbunden. Wenn erforderlich stellen Sie vorher die Lautstärke ein oder schalten das Gerät stumm. Zur Anzeige des BLANK-Bildschirms und Stummschalten des Tons zur gleichen Zeit verwenden Sie die Funktion AV MUTE (51).

Verwendung der Menüfunktion

Dieser Projektor hat die folgenden Menüs:

BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT. und BASISMENÜ.

Das BASISMENÜ besteht aus häufig verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient. Während der Projektor ein Menü anzeigt, fungiert die MENU-Taste am Projektor wie Cursortasten. Die grundlegenden Bedienvorgänge dieser Menüs sind wie folgt.

1 Drücken Sie zum Aufrufen des Menüs die Taste MENU.

Das zuletzt verwendete MENÜ (BASISMENÜ oder FORTGESCHRITT) erscheint. Nach dem Einschalten wird immer zunächst das EINF. MENÜ aufgerufen.

1. Im BASISMENÜ

(1) Verwenden Sie die Cursorasten ▲/▼ zum Wählen einer Option. Zum Umschalten auf das FORTGESCHRITT wählen Sie FORTGESCHRITT.
(2) Verwenden Sie die Cursortasten ◀/▶ zum Einstellen der Option.

Im FORTGESCHRITT

(1) Verwenden Sie die Cursorasten ▲/▼ zum Wählen eines Menüs. Um zum BASISMENÜ umzuschalten, wählen Sie das BASISMENÜ. Die Menüfunktionen werden auf der rechten Seite angezeigt.
(2) Drücken Sie die Cursorartaste ▶ oder die SELECT-Taste, um den Cursor nach rechts zu verschieben. Verwenden Sie dann die Cursorasten ▲/▼ zum Wählen einer Option, und drücken Sie zum Fortfahren die Cursorartaste ▶ oder die SELECT-Taste. Die Bedienanzeige oder das Dialogfeld des ausgewählten Elements erscheint.
(3) Verwenden Sie die Tasten gemäß den OSD-Anweisungen, um die Funktion auszuführen.

Verwendung der Menüfunktion (Fortsetzung)

1. Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursorartaste ◀ oder die SELECT-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen.

2. Manche Funktionen können nicht ausgeführt werden, wenn ein bestimmter Eingangsport gewählt ist, oder wenn ein bestimmtes Eingangssignal angezeigt wird.

3. Wenn Sie im FORTGESCHRITT zur vorherigen Anzeige zurückkehren wollen, drücken Sie die Cursorartaste ◀ an der Fernbedienung.

Kommandowörter im OSD-Menü

Die Bedeutungen der OSD-Kommandowörter sind wie folgt:

Anzeige Bedeutung
VERLASSEN	Durch Auswählen dieses Worts können Sie das OSD-Menü verlassen. Drücken der Taste MENU hat dieselbe Funktion.
ZURÜCK	Durch Auswählen dieses Worts kehren Sie zum vorherigen Menü zurück.
LÖSCHEN oder NEIN	Durch Auswählen dieses Worts löschen Sie eventuelle Eingaben im aktuellen Menü und kehren zum vorherigen Menü zurück.
OK oder JA	Durch Auswählen dieses Worts führend Sie die gewählte Funktion aus bzw. wechseln zum nächsten Menü.

BASISMENÜ

Im BASISMENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursorlasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung
SEITENVERHÄLTNIS	Mit den Tasten ◀/► wird der Modus für das Seitenverhältnis aus-/eingeschaltet. Siehe Option SEITENVERHÄLTNIS im Menü ABBILDUNG (33).
AUTO KEYSTONE	Mit den Tasten ► wird die Auto-Keystone-Funktion ausgeführt. Siehe Option AUTO KEYSTONE im Menü SETUP (38).
KEYSTONE	Mit den Tasten ◀/► wird die vertikale Trapezverzerrung korrigiert. Siehe Option KEYSTONE im Menü SETUP (38).
KEYSTONE	Mit den Tasten ◀/► wird die horizontale Trapezverzerrung korrigiert. Siehe Option KEYSTONE im Menü SETUP (39).
KORREKTUR DER BILDECKEN	Drücken Sie die Taste ►, um das Dialogfenster KEYSTONE_KORREKTUR DER BILDECKEN aufzurufen. Siehe KORREKTUR DER BILDECKEN im Menü SETUP (39).
VOREINSTELLUNGEN	Mit den Tasten ◀/► wird zwischen den Modi für den Bildtyp umgeschaltet. Die Bildtyp-Modi sind Kombinationen der Einstellungen GAMMA und FARBTEMPERATUR. Wählen Sie einen geeigneten Modus entsprechend der Projektionsquelle.PRÄSENTATION ⇔ VIDEO ⇔ DYNAMISCH ⇔ SCHWARZE TAFEL)GRÜNTAFEL ⇔ WEISSE TAFEL ⇔ HELL
		GAMMA FARBTEMPERATUR
	PRÄSENTATION 1 VORGABE 2 MITTEL
	VIDEO 2 VORGABE 3 NIEDRIG
	DYNAMISCH 3 VORGABE 1 HOCH
	SCHWARZE TAFEL 4 VORGABE 4 HOCH-HELL-1
	GRÜNTAFEL 4 VORGABE 5 HOCH-HELL-2
	WEISSE TAFEL 5 VORGABE 2 MITTEL
	HELL 6 VORGABE 6 HOCH-HELL-3
	Wenn die Kombination von GAMMA und FARBTEMPERATUR sich von den oben voreingestellten Modi unterscheidet, ist die Anzeige am Menü für VOREINSTELLUNGEN auf "INDIVIDU." gestellt. Siehe Optionen GAMMA und FARB-TEMP. (30, 31) im BILD-Menü.Beim Ausführen dieser Funktion können Striche oder sonstige Störungen auf dem Bildschirm auftreten. Hierbei handelt es sich nicht um eine Fehlfunktion.
SPARSTROMMODUS	Mit den Tasten ◀/► wird der Sparmodus aus-/eingeschaltet. Siehe Option SPARSTROMMODUS im Menü SETUP (39).
DECKENMONTAGE	Mit den Tasten ◀/► wird der Deckenmontage-Status aus-/eingeschaltet. Siehe Option DECKENMONTAGE im Menü SETUP (39).
HINTEN	Mit den Tasten ◀/► wird der Hinten-Status aus-/eingeschaltet. Siehe Option HINTEN im Menü SETUP (39).
RÜCKST	Durch Ausführen dieser Menüoption werden alle Einstellungen im BASISMENÜ ausgenommen FILTERSTUNDEN-RESET und SPRACHE zurückgesetzt.Es erscheint ein Dialog zur Bestätigung des Vorgangs. Wählen Sie die Option OK mit der Taste ► zum Rücksetzen.
FILTERSTUNDEN-RESET	Die Gebrauchsdauer des Luftfilters wird im Menü angezeigt. Durch Ausführen dieser Menüoption wird der FILTERSTUNDEN-RESET zurückgesetzt, mit dem die Nutzungszeit des Luftfilters erfasst wird.Es erscheint ein Dialog zur Bestätigung des Vorgangs. Wählen Sie die Option OK mit der Taste ► zum Rücksetzen.Siehe FILTERSTUNDEN-RESET in Menü OPT. (52).
SPRACHE	Mit den Cursortasten ◀/► wird die Anzeigesprache geändert. Siehe Option SPRACHE im Menü BILDSCHIRM (43).
FORTGESCHRITT	Drücken Sie die Taste ► oder SELECT zum Zugriff auf die Menüs BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, oder SICHERHEIT.
VERLASSEN	Drücken Sie die Taste ◀ oder SELECT, um das OSD-Menü wieder zu verlassen.

Menü BILD

Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursor tasten ▲/▼ und drücken Sie die Cursor taste ▶ oder die SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen.

Element Beschreibung
HELLIGKEIT	Passen Sie die Helligkeit mit den ◀/►-Tasten an.Dunkel ⇔ Hell
KONTRAST	Passen Sie den Kontrast mit den ◀/►-Tasten an.Schwach ⇔ Stark
GAMMA	Wählen Sie einen Gamma-Modus mit den ▲/▼-Tasten.1 VORGABE ⇔ 1 INDIVIDU. ⇔ 2 VORGABE ⇔ 2 INDIVIDU. ⇔ 3 VORGABE6 INDIVIDU. 3 INDIVIDU.6 VORGABE ⇔ 5 INDIVIDU. ⇔ 5 VORGABE ⇔ 4 INDIVIDU. ⇔ 4 VORGABEZum Einstellen von INDIVIDU.Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ► oder SELECT-Taste wird ein Dialog zur Hilfe bei der Einstellung des Modus angezeigt. Diese Funktion ist nützlich, um dieHelligkeit bestimmter Farbtöne zu ändern.Wählen Sie eine Menüoption mit den Tasten ◀/►, und stellen Sie den Pegel mit den Tasten ▲/▼ein.Sie können ein Testmuster zum Prüfen des Effekts Ihrer Einstellung durch Drücken der SELECT-Taste abrufen.Bei jedem Drücken der SELECT-Taste wechselt das Muster wie unten gezeigt.Kein Muster ⇒ Grauskala (9 Stufen) [IMAGE]Rampe ⇔ Grauskala mit 15 StufenDie acht Equalizer-Balken entsprechen acht Tönen im Testmuster (Grauskala mit 9 Stufen), ausgenommen der dunkelste ganz links. Zur Einstellung des 2. Tons von links im Testmuster verwenden Sie den Equalizer-Balkenschieber "1". Der dunkelste Ton links am Testmuster kann nicht mit den Equalizer-Balkenschiebern eingestellt werden.• Beim Ausführen dieser Funktion könnenStriche oder sonstige Störungen auf dem Bildschirm auftreten. Hierbei handelt es sich nicht um eine Fehlfunktion.

(Fortsetzung nächste Seite)

Element Beschreibung
FARB-TEMPERATUR.	Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼.1 HOCH ⇔ 1 INDIVIDU. ⇔ 2 MITTEL ⇔ 2 INDIVIDU.6 INDIVIDU.3 NIEDRIG6 HOCH-HELL-33 INDIVIDU.5 INDIVIDU. ⇔ 5 HOCH-HELL-2 ⇔ 4 INDIVIDU. ⇔ 4 HOCH-HELL-1Zum Einstellen von INDIVIDUDurch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ▶ oder SELECT-Taste wird ein Dialog zur Hilfe bei der Einstellung von OFFSET und GAIN des gewähltenModus angezeigt.OFFSET-Einstellungen ändern die Farbintensität auf ganzen Tönen im Testmuster. GAIN-Einstellungen ändern die Farbintensität auf helleren Tönen im Testmuster. Wählen Sie eine Menüoption mit den Tasten ◀/▶, und stellen Sie den Pegel mit den Tasten ▲/▼ ein.Sie können ein Testmuster zum Prüfen des Effekts Ihrer Einstellung durch Drücken der SELECT-Taste abrufen.Bei jedem Drücken der SELECT-Taste wechselt das Muster wie unten gezeigt.Kein Muster ⇒ Grauskala (9 Stufen)Rampe ⇔ Grauskala mit 15 StufenBeim Ausführen dieser Funktion können Striche oder sonstige Störungen auf dem Bildschirm auftreten. Hierbei handelt es sich nicht um eine Fehlfunktion.
FARBE	Passen Sie die Gesamtfarbe mit den ◀/▶ -Tasten an.Schwach ⇔ StarkDiese Menüoption ist nur für ein Videosignal oder S-Video-Signal, Component-Videosignal verfügbar.Wenn das Eingangssignal HDMITMist, kann dieser Punkt gewählt werden wenn entweder (1) oder (2) zutrifft.(1) HDMI-FORMAT im Menü EING. ist auf VIDEO eingestellt.(2) HDMI-FORMAT im Menü EING. ist auf AUTO eingestellt und der Projektor erkennt, dass er Videosignale empfängt.
F-TON	Passen Sie den Farbton mit den ◀/▶ -Tasten an.Rötlich ⇔ GrünlichDiese Menüoption ist nur für ein Videosignal oder S-Video-Signal, Component-Videosignal verfügbar.Wenn das Eingangssignal HDMITMist, kann dieser Punkt gewählt werden wenn entweder (1) oder (2) zutrifft.(1) HDMI-FORMAT im Menü EING. ist auf VIDEO eingestellt.(2) HDMI-FORMAT im Menü EING. ist auf AUTO eingestellt und der Projektor enkennt, dass er Videosignale empfängt.
SCHÄRFE	Passen Sie die Schärfe mit den ◀/► -Tasten an.Schwach ⇔ StarkEs kann Rauschen auftreten, und/oder der Bildschirm kann kurz flackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion.
AKTI. BLENDE	Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt.PRÄSENT. ⇔ FILM ⇔ AUSPRÄSENT.: Die aktive Blende zeigt das beste Bild für sowohl helle als auch dunkle Szenen.FILM: Die aktive Blende zeigt das beste film-Bild für sowohl helle als auch dunkle Szenen.AUS: Die aktive Blende ist immer offen.Das Bildschirmbild kann flackern, wenn die Modi PRÄSENT. oder FILM gewählt sind. Wenn dies auftritt, wählen Sie AUS.
BENUTZER-VOREINSTELLUNG	Dieser Projektor verfügt über 4 Speicher für Einstelldaten (für alle Optionen im BILD-Menü).Durch Wählen einer Funktion mit den Tasten ▲/▼ und Drücken von ► oder SELECT wird jede Funktion ausgeführt.SPEICHERN-1, SPEICHERN-2, SPEICHERN-3, SPEICHERN-4Wenn Sie eine SPEICHERN-Funktion ausführen, werden die aktuellen Einstelldaten in dem mit der Zahl im Funktionsnamen verknüpften Speicher gespeichert.Beachten Sie, dass die aktuellen in einem Speicher gespeicherten Daten beim Speichern neuer Daten im gleichen Speicher verloren gehen.ÖFFNEN-1, ÖFFNEN-2, ÖFFNEN-3, ÖFFNEN-4Wenn Sie eine ÖFFNEN-Funktion ausführen, werden die Daten von dem mit der Zahl im Funktionsnamen verknüpften Speicher geladen und das Bild entsprechend angepasst.Die ÖFFNEN-Funktionen, deren verknüpfter Speicher keine Daten enthält, werden übersprungen.Andernfalls geht die aktuelle Einstellposition durch Laden von Daten verloren. Wenn Sie die aktuellen Einstellungen bewahren wollen, speichern Sie diese bitte vor dem Ausführen einer ÖFFNEN-Funktion.Es kann Rauschen auftreten, und der Bildschirm kann kurz flackern, wenn Daten geladen werden. Dabei handelt es sich nicht um eine Fehlfunktion.Die ÖFFNEN-Funktionen können auch von der Tasten CUSTOM. ausgeführt werden, die durch die Menüoption CUSTOM KEY im Menü OPT. eingestellt werden kann [IMAGE]

Menü ABBILDUNG

Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursorasten

▲/▼ und drücken Sie die Cursorartaste ▶ oder die SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen.

Element Beschreibung
SEITENVERHÄLTNIS	Mit den Tasten ▲/▼ wird zwischen den Modi für das Seitenverhältnis umgeschaltet.IN5122: AUTOM. ⇔ 16:10 ⇔ 16:9 ⇔ 4:3IN5124: AUTOM. ⇔ NATIVE ⇔ 16:10 ⇔ 16:9 ⇔ 4:3Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss oder wenn kein Signal vorhanden istIN5122: 4:3 (fixed)IN5124: 16:10 (fixed)Der Modus AUTOM. bewahrt das originale Seitenverhältnis des Eingangssignals.
OVERSCAN	Passen Sie das Bildgrößenverhältnis mit den ◀/► -Tasten an.ZUSCHNEIDEN ⇔ ZOOM ⇔ AUSDiese Menüoption ist nur für ein Videosignal oder S-Video-Signal, Component-Videosignal verfügbar.Wenn das Eingangssignal HDMITM ist, kann dieser Punkt gewählt werden wenn entweder (1) oder (2) zutrifft.(1) HDMI-FORMAT im Menü EING. ist auf VIDEO eingestellt.(2) HDMI-FORMAT im Menü EING. ist auf AUTO eingestellt und der Projektor erkennt, dass er Videosignale empfängt.

(Fortsetzung nächste Seite)

Element Beschreibung
VERTICAL POSITION	Passen Sie die vertikale Position mit den ◀/► -Tasten an.Ab ⇔ AufÜbereinstellung der vertikalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die vertikale Position auf die Vorgabeeinstellung zurück.Wenn diese Funktion bei einem Videosignal oder S-Videosignal ausgeführt wird, hängt der Bereich dieser Einstellung von der Einstellung von OVERSCAN ab (33). Einstellung ist nicht möglich, wenn OVERSCAN auf 10 gestellt ist.Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMITM nicht verfügbar.
HORIZONTAL POSITION	Passen Sie die horizontale Position mit den ◀/► -Tasten an.Rechts ⇔ LinksÜbereinstellung der horizontalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die horizontale Position auf die Vorgabeeinstellung zurück.Wenn diese Funktion bei einem Videosignal oder S-Videosignal ausgeführt wird, hängt der Bereich dieser Einstellung von der Einstellung von OVERSCAN ab (33). Einstellung ist nicht möglich, wenn OVERSCAN auf 10 gestellt ist.Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMITM nicht verfügbar.

(Fortsetzung nächste Seite)

Element Beschreibung
PHASE	Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ◀/► -Tasten an.Rechts ⇔ Links• Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMITM nicht verfügbar.
TRACKING.	Passen Sie die horizontale Größe mit den ◀/► -Tasten an.Klein ⇔ Groß• Dieser Punkt kann nur für ein Computersignal gewählt werden. Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMITM nicht verfügbar.• Wenn Sie für diese Einstellung sehr hohe oder sehr geringe Werte wählen, wird das Bild möglicherweise nicht ordnungsgemäß angezeigt. Setzen• Bei Ausführung dieser Funktion kann es zu Bildverschlechterungen kommen, dies ist jedoch keine Fehlfunktion.
AUTOM. EINST.AUSFÜHR.	Durch Wählen dieser Option wird die automatische Einstellung ausgeführt.Bei einem ComputersignalDie vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt.Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist. Dunkle Bilder werden möglicherweise nicht ordnungsgemäß eingestellt. Führen Sie die Einstellung mit einem hellen Bild aus.Für ein Videosignal und ein S-VideosignalDas für das jeweilige Eingangssignal am besten geeignete Video-Standard wird automatisch gewählt. Diese Funktion steht nur zur Verfügung, wenn AUTO unter VIDEO-STANDARD im Menü EINGB eingestellt ist (37). Die vertikale und die horizontale Position werden automatisch auf den Standardwert eingestellt.Für ein MischvideosignalDie vertikale und die horizontale Position werden automatisch auf den Standardwert eingestellt. Die horizontale Phase wird automatisch angepasst.• Der automatische Einstellvorgang erfordert etwa 10 Sekunden. Beachten Sie außerdem, dass er bei bestimmten Eingängen nicht richtig funktionieren kann.• Wenn diese Funktion für ein Videosignal ausgeführt wird, können gewisse Zusatzkomponenten wie eine Linie außerhalb eines Bildes erscheinen.• Wenn diese Funktion für ein Computersignal ausgeführt wird, ist es möglich, dass abhängig vom Computer-Modell am Bildschirmrand ein schwarzer Rahmen angezeigt wird.• Die durch diese Funktion eingestellten Elemente können variieren, wenn bei der Option AUTO EINST. unter der Option SERVICE im Menü OPT. die Einstellungen FEIN oder AUS gewählt wurden (52).

Menü EINGB

Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursorlasten ▲/▼ und drücken Sie die Cursorastete ▶ oder die SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen.

Element Beschreibung
FILM ERKENNEN	Wählen Sie einen Progress-Modus mit den Tasten ▲/▼.FERNSEHER ⇔ FILM ⇔ AUS↓↓↓↓These Funktion funktioniert nur für einem Videosignal, S-Videosignal, Komponentenvideosignal (von 480i@60, 576i@50 oder 1080i@50/60), und einem HDMITM-Signal (von 480i@60, 576i@50 oder 1080i@50/60).Wenn FERNSEHER oder FILM ausgewählt ist, wird das Projektionsbild schärfer. Der Modus FILM ist für das 2-3 Pull-Down-System für die Umwandlung geeignet. Diese können aber einen bestimmten Effekt (z.B. eine gezackte Linie) im Bild bei einem schnell beweglichen Objekt verursachen. In diesem Fall wählen Sie bitte AUS, auch wenn das Projektionsbild an Schärfe verlieren kann.
VIDEOGERÄUSCH-REDUKTION	Verwenden Sie die Tasten ▲/▼, um auf den Rauschverminderungsmodus zu schalten.HOCH ⇔ MITTEL ⇔ NIEDRIG↑↓↓↓↓These Funktion funktioniert nur für einem Videosignal, S-Videosignal, Komponentenvideosignal (von 480i@60, 576i@50 oder 1080i@50/60), und einem HDMI-Signal (von 480i@60, 576i@50 oder 1080i@50/60).
FARBNORM	Wählen Sie einen Farbnorm-Modus mit den Tasten ▲/▼.AUTO ⇔ RGB ⇔ REC709 ⇔ REC601 ⇔ RGB VIDEO↑↓↓↓↓Dieser Punkt kann nur für ein Computersignal (außer für die Signale aus dem LAN-, USB TYPE A- und USB TYPE B-Anschlüsse) oder ein Component-Videosignal gewählt werden.Im AUTO-Modus wird automatisch der am besten geeignete Modus ausgewählt.Die AUTO-Funktion arbeitet bei bestimmten Signalen möglicherweise nicht ordnungsgemäß. In diesem Fall kann es empfehlenswert sein, einen anderen geeigneten Modus als AUTO zu wählen.
VIDEO-STANDARD	Stellen Sie das Video-Standard für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein.(1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼.(2) Mit den Tasten ◀/► wird zwischen den Modi für das Video-Standard umgeschaltet. AUTO ⇔ NTSC ⇔ PAL ⇔ SECAM ↩ N-PAL ⇔ M-PAL ⇔ NTSC4.43 ↕• Diese Option ist nur für ein Videosignal vom VIDEO- oder S-VIDEO-Anschluss verfügbar.• Im AUTO-Modus wird automatisch der am besten geeignete Modus ausgewählt.• Die AUTO-Funktion arbeitet bei bestimmten Signalen möglicherweise nicht ordnungsgemäß. Wenn das Bild instabil wird (z. B. verzerrtes Bild, Farbmangel), wählen Sie den für das Eingangssignal geeigneten Modus.
COMPUTER-EINGANG	Stellen Sie den Computer-Eingangssignaltyp für die Anschlüsse COMPUTER IN1 und IN2 ein.(1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen wollen, mit den ▲/▼ Tasten.(2) Wählen Sie den Computer-Eingangssignaltyp mit den Tasten ◀/►. AUTO ⇔ SYNC. AUF G AUS • Über den AUTO-Modus können Sie eine Synchronisierung auf ein G-Signal oder Component-Videosignal über den Anschluss einstellen.• Im AUTO-Modus kann das Bild bei bestimmten Eingangssignalen verzerrt werden. In diesem Fall nehmen Sie den Signalstecker ab, so dass kein Signal empfangen wird, schalten den Modus SYNC. AUF G AUS, und legen das Signal wieder an.
AUFLÖSUNG	Die Auflösung für die COMPUTER IN1 und COMPUTER IN2Eingangssignale kann an diesem Projektor eingestellt werden.(1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ▶. Dann wird das Menü AUFLÖSUNG angezeigt.(2) Im Menü AUFLÖSUNG wählen Sie dann die gewünschte Auflösung mit den Tasten ▲/▼. Durch Wahl von AUTO wird eine für das Eingangssignal geeignete Auflösung gewählt.(3) Durch Drücken der Taste ▶ oder SELECT bei Wahl der Auflösung STANDARD werden die horizontalen und vertikalen Positionen, die Taktphase und die horizontale Größe automatisch eingestellt. Der Dialog EINGB_INFORMAT. wird angezeigt.

Menü SETUP

Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursorstasten

▲/▼ und drücken Sie die Cursorartaste ▶ oder die

SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen.

Element Beschreibung
AUTO KEYSTONE	Durch Wählen dieser Option wird die automatische automatische Trapezverzerrungskorrektur ausgeführt. Der Projektor korrigiert automatisch die vertikalen Trapezverzerrungen, zu denen es aufgrund des (Vorwärts-/Rückwärts-) Einstellwinkels kommt. Diese Funktion wird nur einmal ausgeführt, wenn sie im Menü gewählt wird. Führen Sie diese Funktion nach dem Ändern der Projektornigung erneut aus.• Der Einstellbereich dieser Funktion variiert je nach Eingangssignal. Bei manchen Eingangssignalen funktioniert diese Funktion nicht ordnungsgemäß.• Wenn DECKENMONTAGE oder HINTEN im SETUP-Menü gewählt ist, wenn der Projektionsbildschirm geneigt ist oder der Projektornach unten gerichtet ist, kann es sein, dass diese Funktion nicht richtig arbeitet.• Wenn sich die Zoom-Anpassung in der Stellung TELE (Telefoto-Fokussierung) befindet, kann diese Funktion übermäßig stark wirken. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.• Wenn der Projektor eben aufgestellt ist (etwa ± 4^ ), kann es sein, dass diese Funktion nicht ordnungsgemäß funktioniert.• Wenn der Projektor um fast ± 30 Grad oder noch mehr geneigt ist, kann es sein, dass diese Funktion nicht gut arbeitet.• Diese Funktion steht nicht zur Verfügung, wenn für BEWEGUNGS DETEKTOR (67) die Option EIN gewählt wurde oder der Bildschirm mit KORREKTUR DER BILDECKEN (24) eingerichtet wurde.
(4720) KEYSTONE	Mit den Tasten ◀/► wird die vertikale Trapezverzerrung korrigiert. Unterteil der Abbildung verkleinern ⇔ Oberteil der Abbildung verkleinern• Der Einstellbereich dieser Funktion variiert je nach Eingangssignal. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.• Wenn sich die Zoom-Anpassung in der Stellung TELE (Telefoto-Fokussierung) befindet, kann diese Funktion übermäßig stark wirken. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.• Diese Funktion steht nicht zur Verfügung, wenn für BEWEGUNGS DETEKTOR (67) die Option EIN gewählt wurde oder der Bildschirm mit KORREKTUR DER BILDECKEN (24) eingerichtet wurde.

(Fortsetzung nächste Seite)

Element Beschreibung
[14247] KEYSTONE	Mit den Tasten ◀/► wird die horizontale Trapezverzerrung korrigiert.Rechten Teil der Abbildung verkleinern ⇔ Linken Teil der Abbildung verkleinernDer Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist funktioniert dies möglicherweise nicht richtig.Diese Funktion steht nicht zur Verfügung, wenn für BEWEGUNGS DETEKTOR (67) die Option EIN gewählt wurde oder der Bildschirm mit KORREKTUR DER BILDECKEN eingerichtet wurde (24).
KORREKTUR DER BILDECKEN	Durch die Auswahl dieses Menüpunkts wird das Dialogfenster KEYSTONE_KORREKTUR DER BILDECKEN aufgerufen. Einzelheiten finden Sie unter KORREKTUR DER BILDECKEN im Abschnitt Korrektur von Verzerrungen. (24).Diese Funktion steht nicht zur Verfügung, wenn für BEWEGUNGS DETEKTOR die Option EIN gewählt wurde (67).
SPARSTROMMODUS	Mit den Tasten ▲/▼ wird der Stillmodus aus-/eingeschaltet.AKTIVIEREN ⇔ DEAKTIVIERTWenn AKTIVIEREN ausgewählt ist, werden die Lautstärke und die Bildschirmhelligkeit reduziert.
DECKENMONTAGE	Mit den Tasten ◀/► wird der Deckenmontage-Status aus-/eingeschaltet. AKTIVIEREN ⇔ DEAKTIVIERTWenn der Bewegungsdetektor auf EIN gestellt ist und der DECKENMONTAGE-Status geändert wird, erscheint der Alarm BEWEGUNGS DETEKTOR EIN (67), wenn der Projektor nach Ausschalten der Stromzufuhr erneut gestartet wird.
HINTEN	Mit den Tasten ◀/► wird der Hinten-Status aus-/eingeschaltet. AKTIVIEREN ⇔ DEAKTIVIERTWenn der Bewegungsdetektor auf EIN gestellt ist und der HINTEN-Status geändert wird, erscheint der Alarm BEWEGUNGS DETEKTOR EIN (67), wenn der Projektor nach Ausschalten der Stromzufuhr erneut gestartet wird.

(Fortsetzung nächste Seite)

Element Beschreibung
ENERGIESPARMODUS	Durch Verwendung der ▲/▼-Tasten wird der Energiesparmodus zwischen AKTIVIEREN und DEAKTIVIERT umgeschaltet.AKTIVIEREN ⇔ DEAKTIVIERTWenn AKTIVIEREN gewählt ist, wird die Leistungsaufnahme im Energiesparmodus gesenkt, und es gelten bestimmte Funktionseinschränkungen wie hier aufgeführt:Wenn AKTIVIEREN gewählt ist, ist die Kommunikationssteuerung über RS-232C deaktiviert, außer zum Einschalten des Projektors, und auch die Netzwerk-Funktion kann nicht verwendet werden, während er im Energiesparmodus ist. Wenn der KOMMUNIKATIONSTYP im Menü KOMMUNIKATION auf NETZBRÜCKE gestellt ist, sind alle RS-232C-Befehle deaktiviert (53).Wenn AKTIVIEREN ausgewählt ist, ist die Einstellung STANDBY von AUDIOQUELLE (41) ungültig, und im Energiesparmodus wird vomAUDIO OUT-Anschluss kein Signal ausgegeben.Wenn AKTIVIEREN ausgewählt ist, ist die Einstellung STANDBY von MONITORAUSGANG - STANDARD ungültig, und im Energiesparmodus wird vomMONITOR OUT-Anschluss kein Signal ausgegeben.
MONITORAUSGANG - STANDARD	Während das Bildsignal vom in Schritt (1) ausgewählten Eingangsanschluss projiziert wird, wird das Bildsignal vom in Schritt (2) gewählten Eingangsanschluss an denMONITOR OUT-Anschluss ausgegeben.(1) Wählen Sie einen Bild-Eingangsanschluss mit den Tasten ▲/▼.Wählen Sie STANDBY, um die Bildausgabe im Energiesparmodus auszuwählen.(2) Wählen Sie einen derCOMPUTER IN-Anschlüsse mit den Tasten ◀/►.Wählen Sie AUS, um denMONITOR OUT-Ausgang für den in Schritt (1) ausgewählten Eingangsanschluss bzw. Energiesparmodus zu deaktivieren.Die Wahl vonCOMPUTER IN1in Schritt (1) undCOMPUTER IN2in Schritt (2) und umgekehrt ist nicht möglich.

Menü AUDIO

Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursorasten

▲/▼ und drücken Sie die Cursorartaste ▶ oder die

SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen.

Element Beschreibung
LAUTST.	Mit den Tasten ◀/► wird die Lautstärke eingestellt.Niedrig ⇔ Hoch
INTERNE LAUTSPRECHER	Mit den Tasten ▲/▼ wird der eingebaute Lautsprecher aus-/eingeschaltet.AKTIVIEREN ⇔ DEAKTIVIERTWenn DEAKTIVIERT ausgewählt ist, ist der eingebaute Lautsprecher deaktiviert.
AUDIOQUELLE	Während das Bildsignal vom in Schritt (1) ausgewählten Eingangsanschluss projiziert wird, wird das Audiosignal vom in Schritt (2) gewählten Eingangsanschluss sowohl an denAUDIO OUT-Anschluss als auch den eingebauten Lautsprecher dieses Projektors ausgegeben.Der eingebaute Lautsprecher funktioniert jedoch nicht, wenn die Option INTERNE LAUTSPRECHER auf AUS gesetzt ist.(1) Wählen Sie einen Bild-Eingangsanschluss mit den Tasten ▲/▼ .Wählen Sie STANDBY, wenn die Tonausgabe im Energiesparmodus erfolgen soll.(2) Wählen Sie einen derAUDIO IN-Anschlüsse mit den Tasten ◀/► .Wählen Sie× um den Ton vom in Schritt (1) ausgewählten Eingangsanschluss bzw. im energiesparmodus stummzuschalten.· Im Fenster AUDIOQUELLE steht "H" für das Audiosignal vomHDMI ^TM -Anschluss. Es kann ausschließlich für die Bildeingabe vomHDMI ^TM -Anschluss ausgewählt werden.· Selbst wenn sich der Projektor im energiesparmodus befindet, kann das Kühlgebläse aktiv sein und Geräusche verursachen, wenn der eingebaute Lautsprecher in Betrieb ist.· Closed Captions wird automatisch aktiviert, sobald Eingangssignale mit CLOSED CAPTIONS empfangen werden und ✗ ausgewählt werden. Diese Funktion ist nur verfügbar, wenn es sich um folgende Signale handelt: NTSC fürVIDEOoder S-VIDEO, oder 480i@60 fürCOMPONENT, COMPUTER IN1, oder COMPUTER IN2. Außerdem muss im CLOSED CAPTIONS-Menü unter BILDSCHIRM-Menü AUTO für ANZEIGEN ausgewählt wurde(48).
HDMI-GERÄUSCHUNTERDR.	Mit den Tasten ▲/▼ wird zwischen den HDMI-Audio-Modi umgeschaltet.Wählen Sie aus den beiden zur Verfügung stehenden Modi den am besten für Ihr HDMITM-Audiogerät geeigneten Modus aus.AKTIVIEREN ⇔ DEAKTIVIERT
MIK PEGEL	Mit den Tasten ▲/▼ wird der Eingangspegel an den des über den MIC-Anschluss angeschlossenen Mikrofons angepasst.HOCH ⇔ NIEDRIGHOCH: für ein Mikrofon mit Verstärker.NIEDRIG: für ein Mikrofon ohne Verstärker.
MIK LAUTSTÄRKE	Mit den Tasten ▲/▼ wird die Lautstärke des über den MIC-Anschluss angeschlossenen Mikrofons angepasst.Niedrig ⇔ Hoch

Menü BILDSCHIRM

Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden.

Wählen Sie eine Menüoption mit den Cursorstasten

▲/▼ und drücken Sie die Cursortaste ▶ oder die SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen.

Element Beschreibung
SPRACHE	Mit den Tasten ▲/▼◀/► wird die OSD (Bildschirmanzeige) umgeschaltet.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL↑ ...... (angezeigt im Dialogfeld SPRACHE) ...... Drücken Sie zum Speichern der Spracheinstellung auf die Taste SELECT.
MENÜ-POS.	Stellen Sie die Menü-Position mit den ▲/▼/◀/► -Tasten ein.Zum Beenden des Vorgangs drücken Sie die MENU-Taste an der Fernbedienung oder nehmen Sie 10 Sekunden lang keine Bedienung vor.
BLANK	Wählen Sie eine Funktion für den BLANK-Bildschirm mit den ▲/▼ -Tasten.Der BLANK-Bildschirm ist der Bildschirm für die Funktion zur kurzzeitigen Anzeige des BLANK-Bildschirms (25). Er wird durch Drücken der BLANK-Taste an der Fernbedienung angezeigt.SCHWARZ ⇔ BLAU ⇔ WEISS ⇔ SCHNAPPSCHUSS ⇔ STANDARD-LOGO↑SCHNAPPSCHUSS : Der Bildschirm kann durch die Option NEUES EINFANGEN registriert werden (44).STANDARD-LOGO : Als Standardbildschirm vorgegebener Bildschirm.BLAU, WEISS, SCHWARZ : Einfache Bildschirme in jeder Farbe.· Um das Einbrennen des Bildes zu vermeiden, schalten die Bildschirme SCHNAPPSCHUSS oder STANDARD-LOGO nach einigen Minuten auf den einfachen schwarzen Bildschirm um.
START-LOGO	Verwenden Sie die Tasten ▲/▼, um auf den Modus der Startanzeige umzuschalten. Der START-LOGO-Bildschirm wird angezeigt, wenn ein unzureichendes bzw. kein Signal erkannt wird.BLANK ⇔ STANDARD-LOGO ⇔ SCHNAPPSCHUSS↑SCHNAPPSCHUSS : Der Bildschirm kann durch die Option NEUES EINFANGEN registriert werden (44).STANDARD-LOGO : Als Standardbildschirm vorgegebener Bildschirm.BLANK : oben).· Um das Einbrennen des Bildes zu vermeiden, schalten sich die Bildschirme SCHNAPPSCHUSS oder STANDARD-LOGO nach einigen Minuten auf den BLANK-Bildschirm (oben) um. Wenn auch der Bildschirm BLANK der Bildschirm SCHNAPPSCHUSS oder STANDARD-LOGO ist, wird stattdessen der einfache schwarze Bildschirm verwendet.· Wenn im Menü SICHERHEIT (65) beim Punkt SNAPSHOT-PASSWORT die Einstellung EIN gewählt wurde, ist der START-LOGO auf SCHNAPPSCHUSS festgelegt.
NEUES EINFANGEN	Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für SCHNAPPSCHUSS festzuhalten, das als BLANK-Bildschirm und START-LOGO-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen.1. Wenn Sie diese Option wählen, wird ein Dialog namens "NEUES EINFANGEN" angezeigt. Sie werden gefragt, ob das aktuelle Bild verwendet werden soll.Warten Sie, bis das gewünschte Bild angezeigt wird und drücken Sie dann die SELECT-Taste auf der Fernbedienung. Die Abbildung friert ein und der Erfassungsrahmen erscheint.2. Passen Sie die Rahmenposition mit den ▲/▼/◄/►-Tasten an.Verschieben Sie die Rahmen in die gewünschte Bildposition. Der Rahmen kann möglicherweise bei bestimmten Eingangssignalen nicht bewegt werden.Zum Starten der Registrierung drücken Sie die SELECT-Taste an der Fernbedienung.Die Registrierung kann mehrere Minuten dauern.Nach Abschluss der Registrierung wird der registrierte Bildschirm und die folgende Meldung mehrere Sekunden lang angezeigt:"Speicherung erfolgreich."Wenn die Registrierung fehlschlägt, wird die folgende Meldung angezeigt:"Es ist ein Erfassungsfehler aufgetreten. Bitte versuchen Sie es nochmals."• Diese Funktion kann nicht gewählt werden, wenn die Option ERFASSUNGSSPERRE auf EIN gestellt wurde (45)• Diese Funktion kann nicht gewählt werden, wenn im Menü SICHERHEIT (65) beim Punkt SNAPSHOT-PASSWORT die Einstellung EIN gewählt wurde.• Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMITM nicht verfügbar.

(Fortsetzung nächste Seite)

Element Beschreibung
ERFASSUNG-SSPERRE	Mit den Tasten ▲/▼ wird die ERFASSUNGSSPERRE aus-/eingeschaltet.EIN ⇔ AUSWenn EIN ausgewählt ist, kann die Option SCHNAPPSCHUSS nicht ausgeführt werden. Verwenden Sie diese Funktion zum Schutz des aktuellen Bildes.• Diese Funktion kann nicht gewählt werden, wenn im Menü SICHERHEIT (65) beim Punkt SNAPSHOT-PASSWORT die Einstellung EIN gewählt wurde.
MELDUNGEN ANZ.	Mit den Tasten ▲/▼ wird die Meldungsfunktion aus-/eingeschaltet.AKTIVIEREN ⇔ DEAKTIVIERTWurde AKTIVIEREN gewählt, so funktioniert die folgende Meldungsfunktion.“AUTOMATISCHE EINSTELLUNG LÄUFT” während der automatischen Einstellung“KEIN EINGANGS SIGNAL”“SYNC AUSSER BEREICH”“UNGÜLTIGE SCAN-FREQUENZ”“Suchen....” während der Suche nach einem Eingangssignal“Erkennen....” wenn ein Eingangssignal erkannt wirdDie Anzeige des Eingangssignals erscheint durch ÄndernDie Anzeige des Seitenverhältnisses erscheint durch ÄndernDie Anzeige für VOREINSTELLUNGEN erscheint durch ÄnderungDie Anzeige für AKTI. BLENDE erscheint durch ÄnderungDie Anzeige für BENUTZERVOREINSTELLUNG erscheint durch ÄnderungDie Anzeige für LINEALZEILEN erscheint durch Änderung.

(Fortsetzung nächste Seite)

Element Beschreibung
QUELLEN NAME	Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden.(1) Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ▶ oder SELECT.Der QUELLEN NAME wird angezeigt.(2) Verwenden Sie die Tasten ▲/▼ im Menü QUELLEN NAME, um den zu benennenden Anschluss zu wählen, und drücken Sie die Taste ▶. Dann erscheint der Dialog QUELLEN NAME. Die rechte Seite des Menüs bleibt leer, bis ein Name vorgegeben wurde.(3) Wählen Sie ein Symbol aus, das dem Anschluss im Dialog QUELLEN NAME zugewiesen werden soll. Der dem Anschluss zugewiesene Name wird in Übereinstimmung mit Ihrer Symbolauswahl ebenfalls automatisch geändert. Drücken Sie die Taste SELECT, um Ihre Symbolauswahl zu treffen.(4)| Wählen Sie eine Nummer aus, die dem Anschluss neben dem Symbol zugewiesen werden soll.Sie können zwischen den Optionen 'leer' (keine Nummer zugewiesen), 1, 2 , 3 oder 4 wählen. Und drücken Sie die Taste SELECT.(5) Um den Namen zu ändern, der dem Anschluss zugewiesen ist, wählen Sie INDIVIDUELLER NAME und drücken Sie die Taste SELECT.

(Fortsetzung nächste Seite)

Element Beschreibung
QUELLEN NAME(Fortsetzung)	(6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► unddie SELECT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen,drücken Sie ◀ und die SOURCE-Taste gleichzeitig. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHNund die SELECT-Taste drücken,wird ein Zeichen oder alle Zeichengelöscht. Der Name kann maximal 16 Zeichen enthalten.(7) Um ein bereits eingefügtes Zeichen zu ändern, drücken Sie die Taste ▲, um den Cursor in die erste Zeile zu bewegen, und bewegen den Cursor mit den Tasten ◀/► zu dem Zeichen, das geändert werden soll.Wenn Sie nun die SELECT-Taste drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (6) beschrieben vor.(8) Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die ►, SELECT-Taste. Um ohne Speichern zum vorherigen Namen zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken Sie die ◀, SELECT-Taste.
LINEALZEILEN	Wählen mit den Tasten ▲/▼ den Modus für den Schablonenbildschirm.Mit der Taste ► (oder SELECT) blenden Sie die gewählte Schablone ein, und mit der Taste ◀ blenden Sie das Bild wieder aus.→TESTMUSTER ⇌ STAPEL ⇌ KARTE 2 ⇌ KARTE 1 ⇌KREIS AUF SCHWARZ ⇌ KREIS AUF WEISS ⇌ RASTER AUF SCHWARZ ⇌ RASTER AUF WEISS ⇌ ZEILEN AUF SCHWARZ ⇌ZEILEN AUF WEISS←Die zuletzt gewählte Schablone wird angezeigt, wenn die mit der Funktion LINEALZEILEN belegte CUSTOM gedrückt wird [IMAGE]51).

Element Beschreibung
CLOSED CAPTIONS	Mit der Funktion Closed Captions wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanterToninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC-oder 480i@60 Component-Videoformat, die CLOSED CAPTIONS unterstützen.Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen. Schalten Sie in solchen Fällen die geschlossenen Untertitel aus.Wählen Sie aus den folgenden ANZEIGEN-Optionen die Einstellung für geschlossene Untertitel mit den Tasten ▲/▼ aus.CC1 ⇔ CC2 ⇔ AUSSolange das OSD-Menü eingeblendet ist, werden keine Untertitel angezeigt."Geschlossene Untertitel" ist eine Funktion zur Darstellung von Dialogen, Erzählungen und/oder Klangeffekten bei Fernsehprogrammen und anderen Videoquellen. Die Verfügbarkeit der Funktion "Geschlossene Untertitel" ist vom Sender und/oder Programminhalt abhängig.

Menü OPT.

Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursorlasten ▲/▼ und drücken Sie die Cursorastete ▶ oder die SELECT-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen, mit Ausnahme von LAMPENSTUNDEN-RESET und FILTERSTUNDEN-RESET.

Element Beschreibung
AUTO-QUELLE	Mit den Tasten ▲/▼ wird die automatische Signalsuchfunktion aus-/eingeschaltet.AKTIVIEREN ⇔DEAKTIVIERTWenn AKTIVIEREN ausgewählt ist, wird Erkennung keines Signals automatisch durch die Eingangsanschlüsse in der folgenden Reihenfolge weitergeschaltet. Die Suche wird vom aktuellen Anschluss gestartet. Wenn ein Eingang gefunden wird, beendet der Projektor die Suche und zeigt das Bild an.COMPUTER IN1 ⇒ COMPUTER IN2 ⇒ LAN ⇒ USB TYPE A VIDEO ⇔S-VIDEO ⇔COMPONENT ⇔HDMI ⇔USB TYPE B• Die Projektion der Bilder vom USB TYPE B-Anschluss kann mehrere Sekunden in Anspruch nehmen.
AUTO KEYSTONE	Mit den Tasten ▲/▼ wird die automatische Trapezverzerrungsfunktion aus-/eingeschaltet.AKTIVIEREN ⇔DEAKTIVIERTAKTIVIEREN:Die Trapezverzerrung wird automatisch jedes Mal korrigiert, wenn die Neigung des Projektors geändert wird.DEAKTIVIERT:Diese Funktion ist deaktiviert. Wählen Sie AUTO KEYSTONE (AUSFÜHREN) im SETUP-Menü für die automatische Korrektur der Trapezverzerrung.• Bei Deckenmontage des Projektors arbeitet dieses Merkmal nicht richtig; in diesem Fall muss DEAKTIVIERT gewählt werden.• Diese Funktion ist nicht verfügbar, wenn der Bewegungsdetektor eingeschaltet ist [IMAGE]67.
AUTOMATISCH EINSCHALTEN	Mit den Tasten ▲/▼ wird die Funktion AUTOMATISCH EINSCHALTEN aus-/eingeschaltet.AKTIVIEREN ⇔DEAKTIVIERTWenn diese Funktion eingeschaltet ist, wird die Lampe im Projektor automatisch nur ohne das übliche Verfahren eingeschaltet [IMAGE]17, wenn der Projektor wieder mit Strom versorgt wird, nachdem die Stromversorgung bei leuchtender Lampe unterbrochen wurde.• Nach dem Einschalten der Lampe mit der Funktion AUTOMATISCH EINSCHALTEN, wird der Projektor ausgeschaltet, wenn 30 Minuten lang kein Eingang oder Vorgang erfasst wird, selbst wenn die Funktion AUTO-STROM [IMAGE]50)deaktiviert ist. 49
AUTO-STROM	Schaltet den Projektor automatisch ausschaltet, wenn keine Signale für 30 Minuten erkannt werden.Weitere Informationen finden Sie im Abschnitt Ausschalten des Geräts (17).
USB TYPE B	Mit den Tasten ▲/▼ wird die Funktion des USB TYPEB-Anschlusses ausgewählt. Um diese Funktion verwenden zu können, muss der USB TYPE B-Anschluss des Projektors mit dem USB TYPE A-Anschluss eines Computers verbunden werden.MAUS ⇔ USB-DISPLAYMAUS: Die mitgelieferte Fernbedienung fungiert als Maus und Tastatur des Computers.USB-DISPLAY: Der Anschluss fungiert als Eingangsanschluss, der Bildsignale vom Computer empfängt (79).Die Projektion der Bilder vom USB TYPE B-Anschluss kann mehrere Sekunden in Anspruch nehmen.In folgenden Fällen wird eine Meldung, die darauf hinweist, dass der USB TYPE B-Anschluss für Bildeingaben nicht verfügbar ist, gemeinsam mit dem USB TYPE B-Dialog angezeigt:- Diese Einstellung wird auf MAUS umgeschaltet, während eine Bildeingabe vom USB TYPE B-Anschluss projiziert wird.- DerUSB TYPE B-Anschluss ist als Bild-Eingangsanschluss ausgewählt, während diese Einstellung auf MAUS gesetzt ist.Wählen Sie USB-DISPLAY im Dialog aus, um die Bildeingabe an den USB TYPE B-Anschluss zu projizieren. In diesem Fall ist die Verwendung der Maus-und-Tastatur-Funktion nicht möglich.Wählen Sie gegebenenfalls einen anderen Anschluss für die Bildeingabe aus.

(Fortsetzung nächste Seite)

Element Beschreibung
CUSTOM KEY	Mit dieser Option kann eine der folgenden Funktionen einer der Tasten CUSTOM an der Fernbedienung zugeordnet werden (6).(1) Wählen Sie mit den Tasten ▲/▼ im Menü CUSTOM KEY eine Taste (CUSTOM) und drücken Sie die Taste ▶ oder SELECT, um den Einstellungsdialog CUSTOM KEY aufzurufen.(2) Weisen Sie denn mit den Tasten ▲/▼/◄/► der gewählten Taste eine der folgenden Funktionen zu. Drücken Sie zum Speichern dieser Einstellung die Taste SELECT.LEER: Zeigt einen leeren Bildschirm an.STUMM: Deaktiviert den gesamten Ton.SEITENVERHÄLTNIS: Stellt das Verhältnis der Bildbreite zur Bildhöhe ein.QUELLE: Schaltet zwischen den verfügbaren Quellen um.AUTOM. BILD.: Synchronisiert den Projektor erneut mit der Quelle.STANDBILD: Hält das projizierte Bild an.VERGRÖSSERT: Vergrößert das projizierte Bild.QUELLENINFO: Dies ist die Standardaktion. Dadurch rufen Sie das Quelleninfo-Menü auf.SERVICEINFO: Dadurch rufen Sie das Serviceinfo-Menü auf.DIASHOW: Stellt den Anschluss aufUSB TYPE A ein und startet eine Diashow.MEIN BILD: Zeigt das MEIN BILD-Menü an.MESSENGER: Schaltet den auf dem Bildschirm gezeigten Messenger-Text ein/aus (Messenger-Funktion in der Netzwerkbetrieb).Wenn keine übertragenen Textdaten zur Anzeige vorhanden sind, erscheint die Meldung „KEINE MESSENGER-DATEN“.AUTO KEYSTONE: Korrigiert automatisch die Trapezverzerrung.AKTI. BLENDE: Ändert den Aktiv-Blende-Modus.FILTERSTUNDEN-RESET: Zeigt den Bestätigungsdialog zur Filter-Reset-Zeit an.LINEALZEILEN: Bewirkt Erscheinen oder Verschwinden des Schablonenmusters, das für den Gegenstand LINEALZEILEN gewählt ist.AV MUTE: Schaltet Bild und Audio ein oder aus.AUFLÖSUNG: Schaltet das Menü AUFLÖSUNG ein/aus.MIK LAUTSTÄRKE: Schaltet das Menü MIK LAUTSTÄRKE ein/aus.SPARSTROMMODUS: Schaltet das Menü SPARSTROMMODUS ein/aus.
QUELLEN	De-/Aktiviert die Quelltasten der optionalen Commander-2-Fernbedienung.
STROMQUELLE	Legen Sie hiermit fest, welche Quelle der Projektor während des Starts zuerst nach aktivem Video sucht.

Element Beschreibung

Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ▶ oder die SELECT-Taste an der Fernbedienung zum Fortfahren.

LÜFTER GESCH. HIGH

Mit den Tasten ▲/▼ wird die Drehzahl der Kühlgebläse umgeschaltet. Wenn der Projektor auf einer Höhe von 1200m oder höher, wählen AKTIVIEREN. Andernfalls wählen Sie DEAKTIVIERT. Beachten Sie, dass der Projektor mit der Einstellung AKTIVIEREN deutlich lauter arbeitet.

AKTIVIEREN ⇔ DEAKTIVIERT

AUTO EINST.

Mit den Tasten ▲/▼ wird einer der Modi gewählt. Wird AUS gewählt, so ist die automatische Einstellfunktion deaktiviert.

FEIN ⇔ SCHNELL ⇔ AUS

FEIN: Feiner Einstellung einschließlich Einstellen der TRACKING.

SCHNELL: Schnellere Einstellung, Einstellen der TRACKING auf vorgegebene Daten für das Eingangssignal.

- Je nach Bedingungen wie Eingangsbild, Signalleitung zum Gerät, Umgebung des Geräts usw. kann es sein, dass die automatische Einstellung nicht richtig funktioniert. In diesem Fall deaktivieren Sie die automatische Einstellung, indem Sie AUS wählen und nehmen Sie die Einstellungen manuell vor.

SERVICE

GEISTERBILD

1. Wählen Sie ein Farbelement für das Geisterbild mit den Tasten ◀/▶.

1. Stellen Sie die gewählte Option mit den Tasten ▲/▼ zum Beseitigen des Geisterbilds ein.

LAMPENSTUNDEN-RESET Die Lampenzeit ist die Gebrauchszeit der Lampe ab der letzten Rücksetzung. Drücken Sie die Taste ▶ am Projektor, um einen Dialog anzuzeigen. Zum Rückstellen der Lampenzeit wählen Sie OK mit der Taste ▶.

LÖSCHEN → OK

- Setzen Sie die Lampenzeit nur zurück, wenn Sie die Lampe ausgetauscht haben, um eine richtige Anzeige zur Lampe zu erhalten (82).

FILTERSTUNDEN-RESET Die Filterzeit ist die Gebrauchszeit des Luftfilters ab der letzten Rücksetzung. Drücken Sie die Taste ▶ am Projektor, um einen Dialog anzuzeigen. Zum Rückstellen des Filter-Timers wählen Sie OK mit der Taste ▶.

LÖSCHEN → OK

- Setzen Sie den Filter-Timers nur zurück, wenn Sie den Luftfilter gereinigt oder ausgetauscht haben, um eine richtige Anzeige für den Luftfilter zu erhalten (84).

Element Beschreibung
SERVICE(Fortsetzung)	FILTERMELDUNGVerwenden Sie die Tasten ▲/▼ zur Einstellung eines Timer-Intervalls für die Filterwechselmeldung.100h ⇔ 200h ⇔ 500h ⇔ 1000h ⇔ 2000h ⇔ 5000h ⇔ AUSNach der Wahl einer beliebigen Option außer AUS erscheint die Meldung "WARNUNG ***STD SEIT LETZTER .....", nachdem der Timer die im Menü eingestellte Intervallzeit erreicht (89).Wenn AUS gewählt wird, erscheint die Meldung zur Luftfilterreinigung nicht. Nutzen Sie diese Funktion, um den Luftfilter rein zu halten und stellen Sie ein geeignetes Intervall entsprechend des Umfelds Ihres Projektors ein.· Der Filter sollte auch ohne Aufforderung durch eine Meldung regelmäßig kontrolliert werden. Wenn der Luftfilter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Fehlfunktionen führen oder die Lebensdauer des Projektors verringern kann.· Die Betriebsumgebung und der Zustand der Filtereinheit sind extrem wichtige Faktoren, die nicht vernachlässigt werden dürfen.
	TASTENSPERRENutzen Sie die Tasten ▲/▼, um die Bediensteuerung auszuwählen.AKTIVIEREN ⇔ DEAKTIVIERT· Bitte verwenden um versehentliche Bedienung zu vermeiden.
	KOMMUNIKATIONBei Auswahl dieser Option wird das Menü KOMMUNIKATION angezeigt.In diesem Menü können Sie die seriellen Kommunikationseinstellungen des Projektors über den CONTROL-Anschluss einstellen.· Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Danach können Sie mit der Taste ▶ das Untermenü der gewählten Option aufrufen. Um zum vorherigen Menü zurückzukehren, ohne eine Einstellung zu ändern, drücken Sie die Taste ◀ anstelle der Taste ▶. Jedes Untermenü kann wie oben beschrieben aufgerufen werden.· Wenn KOMMUNIKATIONSTYP (54) auf AUS gestellt ist, sind die anderen Elemente im KOMMUNIKATION-Menü ungültig.· Zur Funktionsweise der seriellen Kommunikation siehe Netzwerkbetrieb.

Element Beschreibung
SERVICE(Fortsetzung)	KOMMUNIKATION(Fortsetzung)	KOMMUNIKATIONSTYPWählen Sie den Kommunikationstyp für die Übertragung über denCONTROL-Anschluss.NETZBRÜCKE ⇔ AUSNETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden soll. DerCONTROL-Anschluss akzeptiert keine RS-232C-Befehle.(Die Funktion “Netzbrücke” in derNetzwerkbetrieb)AUS: Wählen Sie diesen Modus, um RS-232C-Befehle mit demCONTROL-Anschluss zu empfangen.AUS ist die Voreinstellung.Wenn Sie NETZBRÜCKE wählen, kontrollieren Sie die Einstellung von ÜBERTRAGUNGSMETHODE(unten).
		SERIELLE EINSTELLUNGENWählen Sie die Bedingungen für serielle Kommunikation für denCONTROL-Anschluss.BAUDRATE4800bps ⇔ 9600bps ⇔ 19200bps ⇔ 38400bps↑PARITÄTKEINE ⇔ UNGERADE ⇔ GERADE↑Die BAUDRATE ist fest auf 19200 bps und PARITÄT fest auf KEINE eingestellt, wenn der KOMMUNIKATIONSTYP auf AUS gestellt ist (oben).
		ÜBERTRAGUNGSMETHODEWählen Sie die Übertragungsmethode für die Kommunikation mit NETZBRÜCKE über denCONTROL-Anschluss aus.HALB-DUPLEX ⇔ VOLL-DUPLEXHALB-DUPLEX: Diese Methode erlaubt es dem Projektoreine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d. h.gesendet oder empfangen werden können.VOLL-DUPLEX: Diese Methode erlaubt es demProjektor, Daten in beiden Richtungen gleichzeitig zu senden und zu empfangen.HALB-DUPLEX ist die Voreinstellung.Uberprüfen Sie bei Auswahl von HALB-DUPLEX die Einstellung der Option ANTWORTGRENZZEIT (55).

(Fortsetzung nächste Seite)

Element Beschreibung
SERVICE(Fortsetzung)	KOMMUNIKATION(Fortsetzung)	ANTWORTGRENZZEITEWählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über denCONTROL-Anschluss kommuniziert wird, eingeräumt werden soll.AUS ⇔ 1s ⇔ 2s ⇔ 3sAUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist. In diesem Modus kann der Projektor die Daten vom Computer ohne Unterbrechungen weiterleiten.1s/2s/3s: Wählen Sie den Zeitraum, den der Projektornach dem Senden von Daten an ein anderes Geräte für dessen Antwort einräumt. Während er auf eine Rückmeldung wartet, gibt der Projektor keine weiteren Daten über denCONTROL-Anschluss aus.• Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP und HALB-DUPULEX als ÜBERTRAGUNGSMETHODE gewählt ist (54).• AUS ist die Voreinstellung.
		ECHO SERIELLEN PORTSÜber diese Option können Sie bestimmen, ob die serielle Schnittstelle Zeichen als Echo wiedergeben soll.
		STAPELDie Auswahl dieses Menüpunkts ruft das MenüSTAPEL auf. Weitere Informationen siehe Schnellstapelanleitung.

Element Beschreibung
SERVICE(Fortsetzung)	QUELLENINFODies ist eine schreibgeschützte Anzeige der aktuellen Quelleinstellungen.• Dieser Eintrag kann nicht gewählt werden, wenn kein Signal anliegt oder der Synchronausgang verwendet wird.• Wenn MEIN TEXT ANZEIGEN auf EIN gestellt ist, wird MEIN TEXT zusammen mit den Eingabedaten in dem Kästchen EINGB_INFORMAT. angezeigt [IMAGE]76).
	SERVICEINFODies ist eine schreibgeschützte Anzeige der aktuellen Projektoreinstellungen.
	WERKS-RÜCKST.Wählen Sie OK mit der Taste ▶ zum Ausführen dieser Funktion. Mit dieser Funktion werden alle Optionen im Menü kollektiv auf die Anfangseinstellungen zurückgesetzt. Bitte beachten Sie, dass die Elemente LAMPENSTUNDEN-RESET, FILTERSTUNDEN-RESET, SPRACHE, FILTERMELDUNG, NETZWERK und SICHERHEIT nicht zurückgesetzt werden.LÖSCHEN ⇒ OK
	SERVICE-CODEDiese Option wird nur vom autorisierten Kundendienstpersonal verwendet.

Menü NETZWERK

Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk.

Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen.

Wählen Sie eine Menüoption mit den Cursorstasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursorstaste ▶ am Projektor oder der Fernbedienung oder die SELECT-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle.

Siehe Netzwerkbetrieb für Einzelheiten zum NETZWERK-Betrieb.

HINWEIS • Wenn Sie nicht SNTP einsetzen (Datums-/Uhrzeiteinstellungen in der Netzwerkbetrieb), dann müssen Sie während der Erstinstallation DATUM U. ZEIT einstellen.

• Die Netzwerkkommunikationssteuerung ist deaktiviert, während der Projektor im energiesparmodus ist, wenn der Gegenstand ENERGIESPARMODUS auf AKTIVIEREN gestellt ist. Stellen Sie die Netzwerkkommunikation für den Projektor her, nachdem ENERGIESPARMODUS auf DEACKTIVIERT gestellt ist (40).

Element Beschreibung
SETUP	Durch Wahl dieser Gegenstands wird das Menü SETUP für das Netzwerk aufgerufen.Wählen Sie eine Option mit den Tasten ▲/▼, und drücken Sie die Taste ▶ oder SELECTan der Fernbedienung, um die Einstellung vorzunehmen.
	DHCP (Dynamic Host Configuration Protocol)	Verwenden Sie die Tasten ▲/▼, um DHCP ein/aus zu schalten.AKTIVIEREN ⇔DEACKTIVIERTWählen Sie DEAKTIVIERT, wenn DHCP nicht im Netzwerk aktiviert ist.Nach dem Umschalten der DHCP-Einstellung auf AKTIVIEREN, dauert es eine Weile, bis eine IP-Adresse vom DHCP-Server erhalten wird.Mit der Funktion Auto IP wird eine IP-Adresse zugewiesen, wenn der Projektor keine IP-Adresse vom Server erhalten konnte, obwohl DHCP auf "AKTIVIEREN" gestellt ist.
SETUP(Fortsetzung)	IP-ADRESSE	Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der IP-ADRESSE.Diese Funktion kann nur genutzt werden, wenn DHCP auf AUS gestellt ist.Die IP-ADRESSE ist die Zahl, die den Projektor im Netzwerk identifiziert. Sie können nicht zwei Geräte mit der gleichen IP-ADRESSE im gleichen Netzwerk haben.Die IP-ADRESSE "0.0.0.0" ist nicht zulässig.
	SUBNET-MASKE	Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der gleichen SUBNET-MASKE, wie von Ihrem Computer verwendet.Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS eingestellt ist.Die SUBNET-MASKE "0.0.0.0" ist nicht zulässig.
	VORGABEGATEWAY	Verwenden Sie die Tasten ▲/▼/◄/►, um die Adresse für das VORGABE-GATEWAY einzugeben (ein KHINWEISn im Computernetzwerk, der als Zugriffspunkt zu einem anderen Netzwerk dient). Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS eingestellt ist.
	DNS SERVER	Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der DNS SERVER Adresse.Der DNS SERVER ist ein System zur Steuerung von Domänennamen und IP-Adressen auf dem Netzwerk.
	ZEITUNTERSCHIED	Verwenden Sie die Tasten ▲/▼ zur Eingabe von ZEITUNTERSCHIED.Stellen Sie den gleichen ZEITUNTERSCHIED ein, wie auf Ihrem Computer eingestellt. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager.Verwenden Sie die Taste ► zur Rückkehr zum Menü nach der Einstellung von ZEITUNTERSCHIED.
	DATUM U. ZEIT	Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe des Jahres (letzte zwei Stellen), Monats, Datums, der Stunde und der Minute.Der Projektor setzt diese Einstellung außer Kraft und ruft DATUM U. ZEIT Information vom Zeitserver ab, wenn SNTP aktiviert ist. (Datums-/Uhrzeiteinstellungen in der Netzwerkbetrieb)

(Fortsetzung nächste Seite)

Element Beschreibung
PROJEKTOR NAME	(1) Verwenden Sie die Tasten ▲/▼im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste ▶. Der Dialog PROJEKTOR NAME wird angezeigt.(2) Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt. Der jeweilige Projektorname ist standardmäßig voreingestellt.Verwenden Sie die Tasten ▲/▼/◀/▶ und die SELECT-Taste zum Wählen und Eingaben von Zeichen.Um 1 Zeichen zur Zeit zu löschen, drücken Sie ◀ und die SOURCE-Taste gleichzeitig. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die SELECT- Taste drücken, wird ein Zeichen oder alle Zeichen gelöscht.Der PROJEKTOR NAME kann mit bis zu 64 Zeichen eingegeben werden.(3) Um ein bereits eingefügtes Zeichen zu ändern, drücken Sie die Taste ▲/▼, um den Cursor in die erste der drei Zeilen zu bewegen, und bewegen den Cursor mit den Tasten ◀/▶ zu dem Zeichen, das geändert werden soll. Wenn Sie nun die SELECT-Taste drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (2) beschrieben vor.(4) Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die ▶, SELECT-Taste.Um ohne Speichern zum vorherigen RROJEKTOR NAME zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken Sie die ◀, SELECT-Taste.

(Fortsetzung nächste Seite)

Element Beschreibung
MEIN BILD	Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen.Um Bilder im Projektor speichern zu können, ist die auf unserer Website als Download verfügbare Anwendungssoftware PJImg/Projector Image Tool erforderlich.Wählen Sie mit den Tasten ▲/▼ ein MEIN BILD Standbild [IMAGE]Die Funktion Mein Bild in der Netzwerkbetrieb) und drücken Sie die ►- oder SELECT-Taste, um das Bild anzuzeigen.Menüeinträge ohne gespeichertes Bild können nicht gewählt werden.Die Bildernamen werden mit 16 Zeichen oder weniger angezeigt.Zum Wechseln der angezeigten AbbildungVerwenden Sie die Tasten ▲/▼.Um zum Menü zurückzukehren, drückenSie die Taste ◀ auf der Fernbedienung.Zum Löschen der angezeigten Abbildung und ihrer Quelldatei im Projektor.(1) Drücken Sie dieSELECT-Taste an der Fernbedienung, während eine Abbildung gezeigt wird, um das Menü MEIN BILD - ZCHN LSCHN anzuzeigen.(2) Drücken Sie die Taste ►, um den Löschvorgang auszuführen.Zum Abbrechen des Löschvorgangs drücken Sie die Taste ◀.
AMX D.D.(AMX Device Discovery)	Verwenden Sie die Tasten ▲/▼, um AMX Device Discovery ein/aus zu schalten.AKTIVIEREN ⇔ DEAKTIVIERTWenn AKTIVIEREN gewählt ist, kann der Projektor von den Steuerteilen von AMX erkannt werden, die an das gleiche Netzwerk angeschlossen sind. Einzelheiten über AMX Device Discovery finden Sie auf der folgenden Website.URL: http://www.amx.com/ (von August 2010 an)

(Fortsetzung nächste Seite)

Element Beschreibung
PRÄSENT.	Bei Auswahl dieser Option wird das Menü PRÄSENT. angezeigt. Wählen Sie mit den Tasten ▲/▼ eine der folgende Optionen aus und drücken Sie anschließend ▶ oder die SELECT-Taste, um die Funktion zu verwenden.
	PRESSELECT-MODUS VERL	Wenn während der Projektion des Computerbildes der Presenter-Modus auf einem Computer gewählt wird, ist der Projektor durch den Computer besetzt und der Zugriff durch andere Computer ist blockiert.Verlassen Sie den Presenter-Modus mit dieser Funktion und ermöglichen Sie den Zugriff anderer Computer auf den Projektor.Wählen Sie diese Option aus, um einen Dialog anzuzeigen. Drücken Sie die Taste ▶, um OK im Dialog auszuwählen.Der Presenter-Modus wird beendet und eine Meldung mit dem Ergebnis wird angezeigt.· Verwenden Sie “LiveViewer”, um die Presenter-Modus-Einstellung vorzunehmen.Weitere Informationen finden Sie im AbschnittPresenter-Modus in der Netzwerkbetrieb.
	MULTI-PC-MODUS	Wenn Sie im “LiveViewer” den Multi-PC-Modus für einen oder mehrer Computer aktivieren und deren Bilder an den Projektor senden, haben Sie, was den Display-Modus auf dem Projektor betrifft, die Wahl zwischen den beiden folgenden Optionen.- Einzel-PC-Modus: zeigt das Bild des ausgewählten Computers als Vollbild an.- Multi-PC-Modus: zeigt die von bis zu vier Computern gesendeten Bilder auf einem in Viertel unterteilten Bildschirm an.Wählen Sie diese Option aus, um einen Dialog anzuzeigen. Verwenden Sie den Dialog, um den Display-Modus wie folgt zu ändern.

(Fortsetzung nächste Seite)

Element Beschreibung
PRÄSENT.(Fortsetzung)	MULTI-PC-MODUS(Fortsetzung)	Um vom Multi-PC-Modus zum Einzel-PC-Modus zu wechseln, wählen Sie mithilfe der Tasten ▲/▼/◄/► einen der Computer im Dialog aus und drücken Sie die SELECT-Taste.Wählen Sie mithilfe der Taste ► OK aus und drücken Sie anschließend erneut SELECT. Das Bild des ausgewählten Computers wird als Vollbild angezeigt.Um vom Einzel-PC-Modus zum Multi-PC-Modus zu wechseln, drücken Sie die Taste ►, um OK im Dialog auszuwählen und anschließend die SELECT-Taste.Der Display-Modus wird geändert.Weitere Informationen zur Wahl des Multi-PC-Modus als Display-Modus Ihres Computers finden Sie im Abschnitt Umschalten des Display-Modus in der Netzwerkbetrieb.Die Presenter-Modus-Einstellung des ausgewählten Computers wird wirksam, wenn der Einzel-PC-Modus als Display-Modus gewählt wird.Umgekehrt wird die Presenter-Modus-Einstellung unwirksam, wenn der Multi-PC-Modus als Display-Modus ausgewählt wird, unabhängig von den Einstellungen der Computer.Weitere Informationen finden Sie im AbschnittPresenter-Modus in der Netzwerkbetrieb.
	BENUTZERNAME ANZGN	Bei Auswahl dieser Option wird der Benutzername angezeigt. Mithilfe dieser Funktion können Sie erkennen, von welchem Computer das aktuelle Bild gesendet wurde.Auf “LiveViewer” können Sie Benutzernamen für die einzelnen Computer festlegen. Weitere Informationen finden Sie im AbschnittBenutzername anzeigenin der Netzwerkbetrieb.

(Fortsetzung nächste Seite)

Element Beschreibung
NETZWERK INFO	Wenn Sie diese Option wählen, wird das Dialogfeld NETZWERK INFO zur Bestätigung der Netzwerkeinstellungen angezeigt.Weitere Informationen zu PASSCODE finden Sie im Abschnitt Auswahl der Netzwerkverbindungsmethode in der Netzwerkbetrieb.Es werden nur die ersten 16 Zeichen des Projektornamens angezeigt.Wenn für DHCP die Einstellung EIN gewählt wurde und der Projektor keine Adresse vom DHCP-Server erhält, zeigen die Werte für die IP-ADRESSE, SUBNET-MASKE und den VORGABE-GATEWAY “0.0.0.0” an.
NETZWERKNEUSTART	Durch Ausführen dieses Elements werden die Netzwerk-Funktionen neu gestartet und initialisiert.Wählen Sie den NEUSTART- AUSFÜHREN mit der Taste ▶.Betätigen Sie dann die Taste ▶ zum Ausführen.Das Netzwerk wird einmal abgetrennt, wenn Sie Neustart wählen. Wenn DHCP als ein gewählt ist, kann die IP-Adresse geändert werden.Nach dem Wählen von NEUSTART - AUSFÜHREN kann das NETZWERK-Menü ca. 30 Sekunden lang nicht gesteuert werden.

Menü SICHERHEIT

Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Im Menü SICHERHEIT können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Zugriff auf das Menü SICHERHEIT: Für die Nutzung der Sicherheitsfunktionen ist eine Benutzerregistrierung erforderlich.

Aufrufen des Menüs SICHERHEIT

1. Drücken Sie die Taste ▶. Das Dialogfeld PASSWORT EINGEBEN wird angezeigt.
2. Geben Sie das registrierte Passwort mit den Tasten ▲/▼/◄/► ein. Die Werksvoreinstellung für das Passwort lautet wie folgt.

IN5122: 4102

IN5124: 0100

Dieses Passwort kann geändert werden (unten). Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN und drücken Sie die Taste ▶, um das Menü SICHERHEIT aufzurufen.

• Es wird nachdrücklich angeraten, das werkseitige Vorgabepasswort möglichst schnell zu ändern.
• Bei Eingabe eines falschen Passworts wird das Dialogfeld PASSWORT EINGEBEN erneut angezeigt. Wenn 3 Mal hintereinander ein falsches Passwort eingegeben wird, schaltet sich der Projektor aus. Danach schaltet der Projektor sich bei jeder falschen Passworteingabe direkt wieder aus.

1. Die in der Tabelle aufgeführten Einstellungen können durchgeführt werden.

Wenn Sie Ihr Passwort vergessen haben

(1) Halten Sie, während das Dialogfeld PASSWORT EINGEBEN angezeigt wird, drücken Sie die Taste SOURCE bei gedrückt gehaltener Taste ▶ etwa 3 Sekunden lang.
(2) Der 10-stellige Abfragecode wird angezeigt. Mehr über den 10-stelligen Abfragecode erfahren Sie bei Ihrem Händler. Ihr Passwort wird nach Überprüfen Ihrer Benutzerregistrierungsinformationen gesendet.
- Wenn bei angezeigtem Abfragecode 55 Sekunden verstreichen, ohne dass eine weitere Tastenbetätigung erfolgt, verschwindet das Menü. Falls erforderlich, den Vorgang ab Schritt (1) wiederholen.

Element Beschreibung
SICH.PASSWORTÄNDERUNG	(1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option SICH. PASSWORT ÄNDERUNG und drücken Sie die Taste ▶. Das Dialogfeld NEUES PASSWORT EING. erscheint.(2) Geben Sie das neue Passwort mit den Tasten ▲/▼/◄/► ein.(3) Führen Sie den Cursor zur ganz rechten Stelle im Feld NEUES PASSWORT EING. und drücken Sie die Taste ▶. Das Dialogfeld NEU. PASSW.ERNEUT EING. erscheint. Geben Sie dasselbe Passwort noch einmal ein.(4) Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ▶. Das Dialogfeld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 30 Sekunden lang. Notieren Sie sich das Passwort während dieser Zeit.Durch einen Druck auf die Taste SELECT an der Fernbedienung oder die Taste ▶ am Projektor wird das Dialogfeld NEUES PASSWORT NOTIEREN wieder ausgeblendet.• Bitte vergessen Sie das Passwort nicht.
SNAPSHOT-PASSWORT	Die Funktion SNAPSHOT-PASSWORT kann verwendet werden, um den Zugriff auf die Funktion NEUES EINFANGEN zu sperren und ein Überschreiben des aktuell für SCHNAPPSCHUSS registrierten Bildes zu verhindern.1 Funktion SNAPSHOT-PASSWORT einschalten1-1 Verwenden Sie die Tasten ▲/▼ im Menü SICHERHEIT zum Wählen von SNAPSHOT-PASSWORT und drücken dann die Taste ▶, um das Menü SNAPSHOT-PASSWORT ein/aus aufzurufen.1-2 Schalten Sie das Passwort mit den Tasten ▲/▼ über das Menü SNAPSHOT-PASSWORT ein. Nun erscheint das Feld NEUES PASSWORT EING. (klein).1-3 Geben Sie das PASSWORT mit den Tasten ▲/▼/◀/▶ ein. Führen Sie den Cursor zur ganz rechten Stelle im Feld NEUES PASSWORT EING. (klein) und drücken dann die Taste ▶, um das Feld NEU.PASSW. ERNEUT EING. aufzurufen und geben dann das gleiche PASSWORT erneut ein.1-4 Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ▶. Das Feld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 30 Sekunden lang. Notieren Sie das PASSWORT während dieser Zeit.Durch Drücken der SELECT-Taste auf der Fernbedienung oder der Taste ▶ am Projektor kehren Sie zum Menü SNAPSHOT-PASSWORT ein/aus zurück.Wenn ein PASSWORT für SCHNAPPSCHUSS eingestellt wurde:• Registrationsfunktion (und Menü) für NEUES EINFANGEN ist nicht verfügbar.• Die Sperrfunktion für ERFASSUNGSSPERRE ist nicht verfügbar.• Die START-LOGO-Einstellung für SCHNAPPSCHUSS ist gesperrt und das Menü ist nicht verfügbar.Wenn die Funktion SNAPSHOT-PASSWORT ausgeschaltet wird, können all diese Funktionen normal genutzt werden.• Bitte vergessen Sie das PASSWORT nicht, mit dem Sie SNAPSHOT-PASSWORT geschützt haben.2 Funktion SNAPSHOT-PASSWORT ausschalten2-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü SNAPSHOT-PASSWORT ein/aus anzuzeigen.2-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte PASSWORT ein und es wird wieder das Menü SNAPSHOT-PASSWORT ein/aus angezeigt.Wird ein falsches PASSWORT eingegeben, so wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 2-1.3 Wenn Sie Ihr PASSWORT vergessen haben3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü SNAPSHOT-PASSWORT ein/aus anzuzeigen.3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Der 10-stellige Fragecode erscheint in dem Feld.3-3 Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Fragecodes. Ihr PASSWORT wird Ihnen geschickt, nachdem die Benutzerre gistrierungsinformation bestätigt wurde. Feld NEUES PASSWORT EING. (klein)
PIN SPERRE	Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde.1 PIN SPERRE einschalten1-1 Wählen Sie mit den Tasten ▲/▼ im MenüSICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ▶ oder die SELECT-Taste, um das Menü PIN SPERRE ein/aus anzuzeigen.1-2 Verwenden Sie die Tasten ▲/▼ über das Menü Mein Bild PASSWORT zum Wählen von EIN, und das Menü PIN-Code eingeben wird angezeigt.1-3 Geben Sie einen 4-teiligen PIN-Code mit den Tasten ▲/▼/◀/▶, SOURCE ein.Das Feld PIN-Code erneut eingeben erscheint.Geben Sie den gleichen PIN-Code erneut ein. Damit wird die PIN Code-Registrierung abgeschlossen.Wenn während der Anzeige des Menü PIN-Code eingeben oder der Meldung Feld PIN-Code erneut eingeben etwa 55 Sekunden lang keine Tasteneingabe erfolgt, so wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 1-1.Danach wird das Menü PIN-Code eingeben jedesmal angezeigt, wenn der Projektor nach Unterbrechung der Betriebsstromversorgung neu mit dem Netzschalter eingeschaltet wird.Geben Sie den registrierten PIN-Code ein. Der Projektor nach nach Eingabe des registrierten PIN-Codes verwendet werden. Wenn ein falscher PIN-Code eingegeben wird, wird das Menü PIN-Code eingeben erneut angezeigt. Wenn 3 Mal hintereinander ein falsches Passwort eingegeben wird, schaltet sich der Projektor aus. Anschließend schaltet der Projektor jedes Mal aus, wenn ein falscher PIN-Code eingegeben wird. Der Projektor schaltet auch aus, wenn etwa 5 Minuten lang keine Tasteneingabe geschieht, während das Feld Menü PIN-Code eingeben angezeigt wird. Diese Funktion wird nur aktiviert, wenn der Projektor neu gestartet wird, nachdem er ausgeschaltet wurde.Bitte vergessen Sie Ihren PIN-Code nicht.2 Funktion PIN SPERRE ausschalten2-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü PIN SPERRE ein/aus aufzurufen.2-2 Wählen Sie mit den Tasten ▲/▼ die Einstellung AUS und das Menü PIN-Code eingeben wird angezeigt.Geben Sie den registrierten PIN-Code ein, um die Funktion PIN SPERRE auszuschalten. Wenn 3 Mal hintereinander ein falsches Passwort eingegeben wird, schaltet sich der Projektor aus.3 Wenn Sie Ihren PIN-Code vergessen haben3-1 Während das Feld Menü PIN-Code eingeben erscheint, halten Sie die Taste SELECT etwa 3 Sekunden lang gedrückt oder halten Sie die Taste SOURCE 3 Sekunden lang gedrückt, während Sie die Taste ▶ am Projektor drücken.Nun wird der Code zur Anforderung neuer PIN angezeigt.Wenn etwa 5 Minuten lang keine Tasteneingabe erfolgt, während der Code zur Anforderung neuer PIN angezeigt wird, schaltet sich der Projektor aus.3-2 Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Code zur Anforderung neuer PIN. Ihr PIN-Code wird Ihnen geschickt, nachdem die Benutzerregistrierungsinformation bestätigt ist.
BEWEGUNGSDETEKTOR	Bei auf EIN gesetzter Funktion gibt der Projektor einen Alarm (BEWEGUNGSDETEKTOR EIN), wenn er bei Einschalten erkennt, dass sein vertikaler Winkel oder die DECKENMONTAGE oder HINTEN Einstellung nicht mit den beim Ausschalten gespeicherten Werten übereinstimmt. In diesem Fall setzt der Projektor das Eingangssignal nicht in ein Bild um.Zum erneuten Wiedergeben des Bildsignals setzen Sie die Funktion auf AUS.Nachdem der Alarm BEWEGUNGSDETEKTOR EIN 5 Minuten lang angezeigt wurde, schaltet die Lampe ab.Bei aktivierter Bewegungsdetektorfunktion ist eine Korrektur der Trapezverzerrung nicht möglich.1 BEWEGUNGSDETEKTOR einschalten1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option BEWEGUNGSDETEKTOR und drücken Sie die Taste ▶oder SELECT, um das Menü BEWEGUNGSDETEKTOR ein/aus aufzurufen. Wählen Sie EIN. Der aktuelle Winkel und die aktuelle DECKENMONTAGE oder HINTEN Einstellung werden gespeichert.1-2 Wählen Sie mit den Tasten ▲/▼ im Menü BEWEGUNGSDETEKTOR ein/aus die Einstellung EIN. Das Dialogfeld NEUES PASSWORT EING. (klein) wird angezeigt.1-3 Geben Sie das Passwort mit den Tasten ▲/▼/◄/► ein. Führen Sie den Cursor zur ganz rechten Stelle im Feld NEUES PASSWORT EING. (klein) und drücken Sie die Taste ►. Das Dialogfeld NEU.PASSW.ERNEUT EING. erscheint Geben Sie dasselbe Passwort noch einmal ein.1-4 Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ►. Das Feld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 30 Sekunden lang. Notieren Sie sich das Passwort während dieser Zeit.Durch einen Druck auf die Taste SELECT an der Fernbedienung oder die Taste ► am Projektor gelangen Sie wieder zum Menü BEWEGUNGSDETEKTOR ein/aus. Bitte vergessen Sie das Passwort für den BEWEGUNGSDETEKTOR nicht. Diese Funktion wird nur aktiviert, wenn der Projektor neu gestartet wird, nachdem er ausgeschaltet wurde.Die Funktion arbeitet möglicherweise nicht einwandfrei, wenn der Projektor bei ihrer Aktivierung (EIN) auf einer instabilen Fläche steht.2 BEWEGUNGSDETEKTOR ausschalten2-1 Folgen Sie den Anweisungen von 1-1, um das Menü BEWEGUNGSDETEKTOR ein/aus aufzurufen.2-2 Wählen Sie AUS. Das Dialogfeld PASSWORT EINGEBEN (groß) erscheint. Geben Sie das registrierte Passwort ein. Das Menü BEWEGUNGSDETEKTOR ein/aus erscheint wieder. Bei Eingabe eines falschen Passworts verschwindet das Menü. Falls erforderlich, den Vorgang ab Schritt 2-1 wiederholen.3 Wenn Sie Ihr Passwort vergessen haben3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü BEWEGUNGS DETEKTOR ein/aus anzuzeigen.3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Der 10-stellige Code wird abgefragt, erscheint in dem Feld.3-3 Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Code wird abgefragt. Ihr Passwort wird Ihnen geschickt, nachdem die Benutze rregistrierungsinformation bestätigt wurde. Feld NEUES PASSWORT EING. (klein) Feld PASSWORT EINGEBEN (groß)
MEIN TEXTPASSWORT	Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde:• Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden.• Das Menü MEIN TEXT SCHREIBEN ist ebenfalls nicht verfügbar, so dass MEIN TEXT nicht überschrieben werden kann.1 Funktion MEIN TEXT PASSWORT einschalten1-1 Mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT PASSWORT wählen und die Taste ▶ drücken, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen.1-2 Wählen Sie EIN mit den Tasten ▲/▼ das Menü MEIN TEXT PASSWORT ein/aus einschalten. Nun erscheint das Feld NEUES PASSWORT EING. (klein).1-3 Verwenden Sie die Tasten ▲/▼/◀/▶, um ein Passwort einzugeben. Führen Sie den Cursor zur ganz rechten Stelle im Feld NEUES PASSWORT EING. (klein) und drücken dann die Taste ▶, um das Feld NEU.PASSW.ERNEUT EING. aufzurufen und geben dann das gleiche PASSWORT erneut ein.1-4 Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste ▶. Das Feld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 30 Sekunden lang. Notieren Sie das Feld PASSWORT NOTIEREN während dieser Zeit.Durch Drücken der SELECT-Taste auf der Fernbedienung oder der Taste ▶ am Projektor kehren Sie zum Menü MEIN TEXT PASSWORT ein/aus zurück.2 MEIN TEXT PASSWORT ausschalten2-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen.2-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte Passwort ein, und der Bildschirm schaltet auf das Menü MEIN TEXT PASSWORT ein/aus zurück.Wenn ein falsches Passwort eingegeben wird, wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 2-1.3 Wenn Sie Ihr Passwort vergessen haben3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen.3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Der 10-stellige Code wird abgefragt erscheint in dem Feld.3-3 Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Codes zur Anforderung neuer PIN. Ihr Passwort wird Ihnen geschickt, nachdem die Ben utzerregistrierungsinformation bestätigt ist.

(Fortsetzung nächste Seite)

Element Beschreibung
MEIN TEXT ANZEIGEN	(1) Wählen Sie mit den Tasten ▲/▼ im MenüSICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ▶ oder SELECT, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen.(2) Schalten Sie mit den Tasten ▲/▼ das MenüMEIN TEXT ANZEIGEN ein oder aus.EIN ⇔ AUSWenn EIN eingestellt ist, wird MEIN TEXT im Bildschirm START-LOGO gezeigt, und der Dialog EINGB_INFORMAT. erscheint.• Diese Funktion is nur verfügbar, wenn die Funktion MEIN TEXT PASSWORT auf AUS gestellt ist.
MEIN TEXT SCHREIBEN	(1) Verwenden Sie die Tasten ▲/▼ im MenüSICHERHEIT, um die Option MEIN TEXT SCHREIBEN zu wählen, und drücken Sie die Taste ▶. Der Dialog MEIN TEXT SCHREIBEN wird angezeigt.(2) Der aktuelle für MEIN TEXT eingegebene Text wird in den ersten drei Zeilen angezeigt.Ist noch kein Text eingegeben, so sind diese Zeilen leer.Verwenden Sie die Tasten ▲/▼/◄/► und die SELECT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie ◀ und die SOURCE-Taste gleichzeitig. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die SELECT-Taste drücken, wird ein Zeichen oder alle Zeichen gelöscht. MEIN TEXT kann maximal 24 Zeichen in jeder Zeile enthalten.(3) Um ein bereits eingefügtes Zeichen zu ändern, drücken Sie die Taste ▲/▼, um den Cursor in die erste Zeile zu bewegen, und bewegen den Cursor mit den Tasten ◀/► zu dem Zeichen, das geändert werden soll.Wenn Sie nun die SELECT-Taste drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (2) beschrieben vor.(4) Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die ▶, SELECT-Taste. Um ohne Speichern der Änderung zum vorherigen MEIN TEXT zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken die ◀, SELECT-Taste.• Die Funktion MEIN TEXT SCHREIBEN ist nur verfügbar, wenn die Funktion MEIN TEXT PASSWORT auf AUS gestellt wurde.
ANZEIGE SICHERHEIT	Durch die Auswahl dieses Menüpunkts wird das Dialogfenster ANZEIGE SICHERHEIT aufgerufen. Nutzen Sie die Tasten ▲/▼ für die Auswahl von EIN oder AUS.EIN ⇔ AUSWählen Sie EIN aus, während für PIN SPERRE oder BEWEGUNGS DETEKTOR die Option EIN eingestellt ist, blinkt die SECURITY-Anzeige im Energiesparmodus (73, 74).
STAPELSPERRE	Durch die Auswahl dieses Menüpunkts wird das Dialogfenster STAPELSPERRE aufgerufen. Weitere Informationen siehe Schnellstapelanleitung.

Präsentations-Tools

Der Projektor verfügt über die beiden folgenden praktischen Tools zur einfachen und schnellen Anzeige auf dem Bildschirm:

- Präsentation OHNE PC (unten)

- USB-Display (79)

Präsentation OHNE PC

Bei der Präsentation OHNE PC werden die Bilddaten eines an den USB TYPE A-Anschluss angeschlossenen Speichermediums gelesen und das Bild wird in einem der folgenden Modi angezeigt. Der Modus Präsentation OHNE PC wird gestartet, indem der USB TYPE A-Anschluss als Eingangsquelle ausgewählt wird.

Diese Funktion ermöglicht Präsentationen ohne Verwendung des Computers.

- Miniaturbildmodus (71)

- Vollbildmodus (75)

- Diashowmodus (76)

[Unterstützte Speichermedien]

- USB Speicher (USB "Speicher", USB Festplatte und USB Karten-Leser)

HINWEIS • USB-Lesegeräte (Adapter) mit mehr als einem USB-Slot funktionieren möglicherweise nicht (sofern der Adapter zum universellen Einsatz bestimmt ist).

- USB-Hubs funktionieren möglicherweise nicht.

- USB-Geräte mit Sicherheitssoftware funktionieren möglicherweise nicht.

• Gehen Sie beim Anschluss oder Entfernen eines USB-Geräts vorsichtig vor. (11, 73)

[Unterstützte Formate]

• FAT12, FAT16 und FAT32

• NTFS wird nicht unterstützt.HINWEIS

[Unterstützte Dateiformate]

- JPEG (.jpeg, .jpg) * Progressive wird nicht unterstützt.

- Bitmap (.bmp) * 16bit Modu und komprimiertes bitmap wird nicht unterstützt.

- PNG (.png) * Interlace PNG wird nicht unterstützt.

- GIF (.gif)

HINWEIS • Dateien mit einer größeren als der nachstehend angegebenen Auflösung werden nicht unterstützt.

IN5122: 1024X768

IN5124: 1280 x 800

(* Einige Computer unterstützen gegebenenfalls nicht das Format 1280 x 800.)

- Dateien mit einer geringeren Auflösung als 36x36 werden nicht unterstützt.

- Dateien mit einer geringeren Auflösung als 100x100 werden möglicherweise nicht angezeigt.

- Einige der unterstützten Dateien werden möglicherweise nicht angezeigt.

- Wenn der Inhalt einer Bilddatei im Miniaturbildmodus nicht angezeigt werden kann, ist nur ein Rahmen zu sehen.

Präsentation OHNE PC (Fortsetzung)

Miniaturbildmodus

Im Miniaturbildmodus werden die in einem USB-Speichermedium gespeicherten Bilder auf dem Miniaturbildbildschirm angezeigt. Maximal 20 Bilder werden auf dem Bildschirm angezeigt.

Wenn sie es möchten, können sie in den Vollbildmodus oder den Diashowmodus übergehen, nachdem sie einzelne Bilder im Miniaturbildmodus auswählten.

Der Miniaturbildmodus wird als erste Funktion der Präsentation OHNE PC gestartet, wenn der USB TYPE A-Anschluss als Eingangsquelle ausgewählt wird.

Präsentation OHNE PC (Fortsetzung)

Steuerung über Buttons oder Tasten

Sie können die Bilder in dem Miniaturbild-Bildschirm mit der Fernbedienung, der Tastator oder einem Browser steuern. Die folgenden Funktionen werden unterstützt, während das Miniaturbild angezeigt wird.

Steuerung über Buttons			Funktionen
Die Fernbedienung	Die Tastatur auf dem Projektor	"Web Remote" in der Webbrowser-Software.
▲/▼/◄/► ▲/▼/	◄/► ▲/▼/◄/►	Curser Bewegung
PAGE UP PAGE DOWN	-	PAGE UP PAGE DOWN	Wechselt zwischen Seiten
SELECT SOURCE SELECT			Zeigt das ausgewählte Bild im Vollbildmodus an, wenn sich der Cursor auf einem Miniaturbild befindet.Zeigt das SETUP-Menü (nächste) für das ausgewählte Bild an, wenn sich der Cursor auf der Miniaturbildnummer befindet.

Das Menü SETUP für das ausgewählte Bild

Element Funktionen
SETUP		Schalten Sie mithilfe der Cursortasten ◀/► zwischen den einzelnen Einstellungen um oder führen Sie die Funktionen mithilfe der Cursortaste ► wie folgt aus.
	ZURÜCK	Drücken Sie die Cursortaste ► oder SELECT, um zum Miniaturbildbildschirm zurückzukehren.
	START	Wählen Sie EIN, um das ausgewählte Bild als erstes Bild der Diashow festzulegen. Diese Einstellinformation wird in der Datei "playlist.txt" gespeichert (78).
	STOPP	Wählen Sie EIN, um das ausgewählte Bild als letztes Bild der Diashow festzulegen. Diese Einstellinformation wird in der Datei "playlist.txt" gespeichert (78).
	ÜBERSPRINGEN	Wählen Sie EIN, um das ausgewählte Bild in der Diashow zu überspringen. Diese Einstellinformation wird in der Datei "playlist.txt" gespeichert (78).
	DREHEN	Drücken Sie die Cursortaste ► oder SELECT, um das ausgewählte Bild im Uhrzeigersinn um 90 Grad zu drehen. Diese Einstellinformation wird in der Datei "playlist.txt" gespeichert (78).

Präsentation OHNE PC (Fortsetzung)

Betrieb über das Menü des Miniaturbildbildschirms

Sie können die Bilder auch über das Menü des Miniaturbildbildschirms steuern.

Element Funktionen
		Wechselt in einen übergeordneten Ordner.
SORTIEREN Ermöglich fort folgende Datei- und Ordnersortierung.
	ZURÜCK	Drücken Sie die Cursortaste ▶ oder SELECT, um zum Miniaturbildbildschirm zurückzukehren.
	NAME AUFWÄRTS	Sortierung nach Dateinamen in aufsteigender Reihenfolge.
	NAME ABWÄRTS	Sortierung nach Dateinamen in absteigender Reihenfolge.
	DATUM AUFWÄRTS	Sortierung nach Dateidatum in aufsteigender Reihenfolge.
	DATUM ABWÄRTS	Sortierung nach Dateidatum in absteigender Reihenfolge.
▲/▼ Wechsel zur vorherigen/nächsten Seite.
DIASHOW Konfiguriert und startet die Diashow ( 76).
	ZURÜCK	Drücken Sie die Cursortaste ▶ oder SELECT, um zum Miniaturbildbildschirm zurückzukehren.
	WIEDERGABE	Drücken Sie die Cursortaste ▶ oder SELECT, um die Diashow zu starten.
	START Setzt die Nummer, bei der die Diashow beginnt.
	STOPP Setzt die Nummer, bei der die Diashow endet.
	INTERVALL Setzt das Zeitintervall für die Diashow.
	WIEDERGABEMODUS	Wählt den Diashow-Modus.
EINGB Dient zum Umschalten des Eingangsanschlusses.
MENÜ Zeigt das Menü an.
USB ENTFERNEN		Verwenden Sie diese Funktion unbedingt, bevor Sie ein USB-Speichermedium aus dem Projektor entfernen. Nach der Durchführung dieser Funktion erkennt der Projektor das USB-Speichermedium erst, wenn es erneut in den USB TYPE A-Anschluss eingeführt wird.

Präsentation OHNE PC (Fortsetzung)

HINWEIS • Diese Operationen sind nicht verfügbar, solange das OSD-Menü des Projektors angezeigt wird.

• Im Miniaturbildmodus werden bis zu zwanzig Bilder pro Seite angezeigt.
  • Die Änderung des Eingangsanschlusses über die Taste SOURCE ist nicht möglich, wenn der Miniaturbildbildschirm, die Diashow oder der Vollbildmodus angezeigt wird.
• In der Miniaturbildansicht können teilweise Fehlersymbole angezeigt werden.

Diese Datei ist beschädigt, oder das Format wird nicht unterstützt.

Eine Datei, die auf dem Miniaturbildbildschirm nicht angezeigt werden kann, ist durch ein Dateiformatsymbol gekennzeichnet.

Präsentation OHNE PC (Fortsetzung)

Vollbildmodus

Im Vollbildmodus werden die Bilder als Vollbild dargestellt. Wählen Sie ein Bild auf dem Miniaturbildbildschirm aus, um es im Vollbildmodus anzuzeigen. Drücken Sie dann die SELECT-Taste auf der Fernbedienung oder die SOURCE-Taste auf dem Ziffernblock oder klicken Sie auf der Web Fernbedienung auf [SELECT].

Die folgenden Funktionen werden unterstützt im Vollbildmodus.

Steuerung über Buttons			Funktionen
Den Remote Control	Die Tastatur auf der Projektor	Web Remote in einem Browser
▼▶oderPAGE DOWN	▼oder▶	▼, ▶oderPAGE DOWN	Zeigt das nächste Bild an.
▲◀oderPAGE UP	▲oder◀	▲, ◀oderPAGE UP	Zeigt das vorherige Bild an.
SELECT SOURCE SELECT Zeigt Miniaturbild an.

HINWEIS • Diese Operationen sind nicht verfügbar, solange das OSD des Projektors angezeigt wird.

- Der Eingabeport kann nicht mittels SOURCE-Taste verändert werden, wenn MINIATURBILD, DIASHOW oder VERZEICHNIS angezeigt wird.

Präsentation OHNE PC (Fortsetzung)

Diashow modus

Im Diashowmodus werden Bilder in Vollbildansicht angezeigt und nach dem im Miniaturbildbildschirmmenü (78) unter INTERVALVALL festgelegten Intervall weitergeschaltet.

Sie können diese Funktion über das Diashow-Menü starten. Wählen Sie zur Anzeige des Diashow-Menüs die Option DIASHOW im Miniaturbildmodus aus und drücken Sie die SELECT-Taste an der Fernbedienung oder die SOURCE-Taste am Projektor.

Die folgenden Operationen sind teilweise verfügbar, während eine Diashow angezeigt wird.

Steuerung über Buttons			Funktionen
Den Remote Control	Die Tastatur auf der Projektor	Web Remote in einem Browser
SELECT SOURCE SELECT Zeigt Miniaturbild an.

* Diese Operationen sind nicht verfügbar, solange das OSD des Projektors angezeigt wird.

HINWEIS • Der Eingabeport kann nicht mittels SOURCE-Taste verändert werden, wenn MINIATURBILD, DIASHOW oder VERZEICHNIS angezeigt wird. • Wenn der DIASHOW-Modus auf EINMAL gestellt ist, wird das letzte Bild der Präsentation weiter auf dem Bildschirm angezeigt, bis die SELECT-Taste auf der Fernbedienung bzw. der Web Remote Control oder die SOURCE-Taste auf dem Projektor gedrückt wird.

Präsentation OHNE PC (Fortsetzung)

Sie können die Diashow in der gewünschten Konfiguration abspielen. Konfigurieren Sie dazu die entsprechenden DIASHOW-Einträge unter MINIATURBILD.

1) ZURÜCK : Rückkehr zum Miniaturbildmodus.
2) WIEDERGABE : Spielt die Diashow ab.
3) START : Setzt die Nummer, bei der die Diashow beginnt.
4) STOPP : Setzt die Nummer, bei der die Diashow endet.
5) INTERVALL : Setzt das Zeitintervall für die Diashow. Es empfiehlt sich nicht, das Zeitintervall sehr kurz einzustellen (wenige Sekunden), denn das Auslesen und Anzeigen von Bilddateien kann mehrere Sekunden in Anspruch nehmen, wenn die Datei in einer sehr tiefen Verzeichnisstruktur abgespeichert ist oder sich sehr viele Dateien im gleichen Verzeichnis befinden.

6) WIEDERGABEMODUS : Wählt den Diashow-Modus. EINMAL : Spielt die Diashow ein Mal ab. ENDLOS : Spielt die Diashow endlos ab.

HINWEIS • Die Diashow-Einstellungen werden in der Datei “playlist.txt” gesichert, die auf dem Speichermedium abgespeichert wird. Falls diese Datei nicht existiert, wird sie automatisch erzeugt.

• Die Einstellungen für START, STOPP, INTERVALL und WIEDERGABEMODUS werden in der Playliste gespeichert.
- Wenn das Speichermedium oder die Datei “playlist.txt” schreibgeschützt sind, können die Diashow-Einstellungen nicht verändert werden.

Präsentation OHNE PC (Fortsetzung)

Playliste

Die Playliste ist eine Textdatei im DOS-Format, in der die Anzeigereihenfolge der unbewegten Bilddateien in der Miniaturbildansicht bzw. der Diashow festgelegt ist. Der Dateiname der Playliste ist "playlist.txt" sie kann am Computer editiert werden. Sie wird beim Starten der Präsentation OHNE PC bzw. der Konfiguration der Diashow in dem Ordner erstellt, der die ausgewählten Bilddateien enthält.

[Beispiele von "playlist.txt"-Dateien]

START-Einstellung : STOPP-Einstellung : INTERVALL-Einstellung :

WIEDERGABEMODUS-Einstellung :

img001.jpg: : : :

img002.jpg:600:::

img003.jpg:700:rot1::

img004.jpg: : :ÜBERSPRINGEN:

img005.jpg:1000:rot2:ÜBERSPRINGEN:

Die Datei "playlist.txt" enthält folgende Informationen.

Die einzelnen Informationen müssen durch “:” getrennt sein und jede Zeile muss mit “:” enden.

1. Zeile: START-, STOPP-, INTERVALL- und WIEDERGABEMODUS-Einstellungen (78).
2. Zeile und nachfolgende: Dateiname, Intervallzeit, Rotations- und Übersprungeinstellung.

Intervallzeit: Sie kann auf einen Wert von 0 bis 999900 (ms) mit Anstiegsschritten von 100 (ms) festgelegt werden.

Rotationseinstellung: "rot1" bedeutet eine Drehung von 90 Grad im Uhrzeigersinn; "rot2" und "rot3" stehen jeweils für eine weitere Drehung um 90 Grad.

Übersprungeinstellung: "SKIP" bedeutet, das Bild wird nicht in der Diashow gezeigt.

HINWEIS • Die maximale Zeilenlänge in der Datei "playlist.txt" beträgt 255 Zeichen einschließlich Zeilenvorschub. Wenn dieser Grenzwert in einer Zeile überschritten wird, wird die Datei "playlist.txt" ungültig.

• Bis zu 999 Dateien können in der Playliste gespeichert werden. Wenn jedoch mehrere Ordner im selben Verzeichnis vorhanden sind, reduziert sich die maximale Anzahl um die Anzahl der Ordner. Dateien, die die maximale Anzahl überschreiten, werden nicht in der Diashow gezeigt.
• Wenn das Speichermedium geschützt ist oder nicht über ausreichenden Speicherplatz verfügt, kann die Datei "playlist.txt" nicht erstellt werden.
• Informationen zu den Diashow-Einstellungen finden Sie im Abschnitt Diashowmodus (76).

USB-Display

Der Projektor kann Bilder anzeigen, die über ein USB-Kabel von einem Computer übertragen wurden (10).

PC-Hardware- und Softwarevoraussetzungen

- BS: Eines der folgenden. (ausschließlich 32-Bit-Version)

Windows ^® XP Home Edition /Professional Edition

Windows Vista ^® Home Basic /Home Premium /Business /Ultimate /Enterprise

Windows ^® 7 Starter /Home Basic /Home Premium /Business /Ultimate /Enterprise

• CPU: Pentium 4 (2,8 GHz oder höher)
• Grafikkarte: 16 Bit, XGA oder höher
• Arbeitsspeicher: 512 MB oder höher
• Freier Festplattenspeicher: 30 MB oder höher
- USB Anschluss
• USB Leitung: 1 Stück

Wählen Sie im Menü OPT. USB-DISPLAY als USB TYPE B -Option aus. Wenn Sie Ihren Computer über ein USB-Kabel an den USB TYPE B-Anschluss des Projektors

anschließen, wird der Projektor auf Ihrem Computer als CD-ROM-Laufwerk erkannt.

Dann wird "LiveViewerLiteUSB.exe", die Software des Projektors, automatisch ausgeführt und die

Anwendung "LiveViewer Lite for USB" ist auf Ihrem Computer für das USB-Display bereit. Die Anwendung

"LiveViewer Lite for USB" wird automatisch geschlossen, wenn das USB-Kabel entfernt wird.

HINWEIS

- Wenn das Softwareprogramm nicht automatisch gestartet wird (in der Regel, weil die CD-ROM-Funktion zur automatischen Ausführung in Ihrem Betriebssystem deaktiviert ist), befolgen Sie die folgenden Anweisungen.

(1) Klicken Sie auf [Start] in der Toolbar und wählen sie "Ausführen".

(2) Geben sie ein F:\LiveViewerLiteUSB.exe und dann [OK]

Wenn Ihr CD-ROM-Laufwerk auf Ihrem Computer nicht die Bezeichnung F trägt, müssen Sie F durch die korrekte Bezeichnung für Ihr CD-ROM-Laufwerk ersetzen.

• CD-ROM Autorun wird deaktiviert, während der Bildschirmschoner aktiviert ist.
• Die Bildübertragung vom Computer wird ausgesetzt, während der passwortgeschützte Bildschirmschoner aktiviert ist. Beenden Sie den Bildschirmschoner, um die Übertragung fortzusetzen.
• Informieren Sie sich auf unserer Website (www.infocus.com/support) über die aktuellste Softwareversion und die Bedienungsanleitung. Befolgen Sie die Anweisungen auf der Update-Website.

Diese Anwendung wird, wenn Sie aktiv ist, im Windows-Infobereich angezeigt. Sie können die Anwendung über Ihren Computer beenden, indem Sie im Menü die Option "Quit" auswählen.

HINWEIS

- "LiveViewer" (siehe Netzwerkbetrieb)

und diese Anwendung können nicht gleichzeitig genutzt werden. Wenn Sie Ihren Computer über ein USB-Kabel an den Projektor anschließen, während "LiveViewer" aktiv ist, wird folgende Meldung angezeigt.

• Wenn sie eine Anwendung mit einer Firewallfunktion auf ihremPC installiert haben, deaktivieren sie die Firewall gemäß den Hinweisen des Handbuches.
• Manche Sicherheitsprogramme können eventuell die Bildübertragung blockieren. Bitte ändern Sie die Einstellungen der Sicherheitsprogramme, um die Verwendung von "LiveViewer Lite for USB" zu erlauben.

USB-Display (Fortsetzung)

Kontextmenü

Das rechts abgebildete Menü wird angezeigt, wenn Sie mit der rechten Maustaste auf das Anwendungssymbol im Windows-Infobereich klicken.

Display (Anzeigen)

: Das schwebende Menü wird angezeigt und das Symbol verschwindet aus dem Windows-Infobereich.

Quit (Beenden)

: Die Anwendung wird beendet und das Symbol verschwindet aus dem Windows-Infobereich.

HINWEIS • Um die Anwendung erneut zu starten, müssen Sie das USB-Kabel entfernen und wieder anschließen.

Schwebendes Menü

Wenn Sie "Display" im Kontextmenü auswählen, wird das rechts abgebildete schwebende Menü auf Ihrem Computerbildschirm angezeigt.

① Bedienelement Start Die Übertragung auf den Projektor wird gestartet und die Bilder werden angezeigt.
② Bedienelement Stop Die Übertragung der Bilder wird gestoppt.
③ Bedienelement Standbild Auf dem Bildschirm des Projektors erscheint ein Standbild. Das letzte Bild erscheint als Standbild. Sie können die Bilder auf Ihrem Computer überarbeiten, ohne sie auf dem Bildschirm des Projektors anzuzeigen.
④ Bedienelement Opt. Das Fenster Optionen wird angezeigt.
⑤ Bedienelement Ikon Das schwebende Menü wird geschlossen und das Symbol wird wieder im Windows-Infobereich angezeigt.

HINWEIS • Wenn Sie wiederholt auf das Bedienelement Start und/oder das Bedienelement Stop drücken, werden möglicherweise keine Bilder auf dem Bildschirm angezeigt.

USB-Display (Fortsetzung)

Fenster Optionen

Wenn Sie im schwebenden Menü das Bedienelement Opt auswählen, wird das Fenster Optionen angezeigt.

Optimieren sie die Leistungen

"LiveViewer Lite for USB" erfasst Screenshots als JPEG-Dateien und sendet sie an den Projektor. "LiveViewer Lite for USB" stellt zwei verschiedene Kompressionsrateen von JPEG Daten zur Verfügung.

Vitesse de Transmission

Geschwindigkeit steht über Bildqualität.

Dadurch wird die JPEC Kompressionsrate höher.

Der Bildschirm wird im Projektor wird neu aufgebaut, weil die Zahl der übertragenen Daten geringer und deshalb die Bildqualität schlechter ist.

Bildqualität

Die Bildqualität ist wichtiger als die Geschwindigkeit. Dadurch wird die JPEC Kompressionsrate geringer.

Wird die JPEC Kompressionsrate geringer.

Der Bildschirm wird im Projektor wird langsamer neu aufgebaut, weil die übertragene Datenmenge größer ist, aber die Bildqualität ist besser.

Keep PC resolution (PC-Auflösung beibehalten)

Wenn Sie die Markierung aus dem Kästchen [Keep PC resolution] entfernen, wird die Bildschirmauflösung Ihres Computers wie folgt umgeschaltet und die Anzeigegeschwindigkeit beschleunigt sich gegebenenfalls.

IN5122: 1024X768 (XGA)

IN5124: 1280 x 800

Unterstützt Ihr Computer die oben angegebene Bildschirmauflösung nicht, wird aus den entsprechend kleineren, vom Computer unterstützten, Auflösungen die größte ausgewählt.

HINWEIS • Nach Änderung der Bildschirmauflösung sind die Ikons auf ihrem PC anders angeordnet; das Aussehen des Desktop ist verändert.

About (Info)

Die Versionsinformationen von "LiveViewer Lite for USB" werden angezeigt.

Wartung

Lampe austauschen

Verwenden Sie nur das InFocus-Lampenmodul, das für diesen Projektor entwickelt wurde. Sie können neue Lampen bei www.info focus.com (in bestimmten Regionen), bei einem Vertreter oder bei Ihrem Händler bestellen. Es wurden nur von InFocus hergestellte Lampen für diesen Projektor getestet. Bei der Verwendung von nicht von InFocus hergestellten Lampen kann es zu einem elektrischen Schlag oder zu Feuer kommen und die Projektorgarantie kann ungültig werden. InFocus übernimmt keine Verantwortung für die Leistung, Sicherheit oder Zulassung anderer Lampen. WARNHINWEISE: Quecksilber – Diese Lampe enthält Quecksilber. Entsorgen Sie sie entsprechend der vor Ort geltenden Gesetze und Bestimmungen. Siehe

www.lamprecycle.org.

Typennummer: SP-LAMP-064

Lampe austauschen

1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie die Lampe mindestens 45 Minuten lang abkühlen.
2. Lösen Sie die Lampenabdeckungsschraube (durch Pfeil markiert) und schieben und heben Sie die Lampenabdeckung zum Abnehmen.
3. Lösen Sie die 3 Schrauben (mit Pfeil markiert) der Lampe, und heben die Lampe langsam mit den Griffen heraus. Die anderen Schrauben dürfen unter keinen Umständen gelöst werden.
4. Setzen Sie die neue Lampe ein, und ziehen Sie die 3 im vorherigen Vorgang gelösten Schrauben erneut fest an.
   5 Schieben Sie die Lampenabdeckung zurück in ihre Position.
5. Dann ziehen Sie die Schraube der Lampenabdeckung sicher fest..
6. Schalten Sie den Projektor ein, und setzen Sie die Lampenzeit mit der Funktion LAMPENSTUNDEN-RESET im Menü SERVICE zurück.

(1) Drücken Sie die MENU-Taste zur Anzeige eines Menüs.
(2) Weisen Sie auf "FORTGESCHRITT" im Menü mit der Taste ▼/▲, und drücken Sie dann die Taste ▶.
(3) Gehen Sie mit der Taste ▼/▲ zu OPT. in der linken Spalte im Menü, und drücken Sie dann die Taste ▶.
(4) Weisen Sie auf "SERVICE" im Menü mit der Taste ▼/▲, und drücken Sie dann die Taste ▶.

(5) Gehen Sie mit der Taste ▼/▲ zu LAMPENSTUNDEN-RESET und drücken Sie dann die Taste ▶. Ein Dialog erscheint.

(6) Drücken Sie die Taste▶, um "OK" im Dialog zu wählen. Dadurch wird Rücksetzung der Lampenzeit ausgeführt.

Lampendeckel

⚠ VORSICHT ▶ Niemals das Innere des Projektors berühren, während die Lampe herausgenommen ist.

Lampe austauschen (Fortsetzung)

Lampenwarnung

HOCHSPANNUNG

HOHE TEMPERATUR HOCHDRUCK

⚠️ WARNING ▶ Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Außerdem, wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe sowie Staub mit feinen Glaspartikeln aus den Lüftungsöffnungen des Projektors entweichen.

▶ Zur Entsorgung der Lämpe: Dieses Produkt enthält eine Quecksilberlampe; nicht in den Haushaltsabfall werfen. Stets unter Beachtung aller geltenden Vorschriften als Sondermüll entsorgen.

• Zum Recycling der Lampe siehe www.lamprecycle.org (in den USA).
- Zur Entsorgung des Produkts wenden Sie sich an die zuständige örtliche
Behörde oder www.eiae.org (in den USA) oder www.epsc.ca (in Kanada). Für weitere Informationen wenden Sie sich an Ihren Fachhändler.

Ziehen Sie den Stecker aus der Steckdose

- Wenn die Lampe zerbricht, ziehen Sie die Netzleitung und lassen Sie sie durch den Fachhandel austauschen. Beachten Sie, dass Glassplitter das Projektorinnere beschädigen oder Verletzungen verursachen können; versuchen Sie also nicht, den Projektor zu reinigen und die Lampe selbst auszutauschen. - Wenn die Lampe zerbrechen sollte, lüften Sie den Raum ausgiebig und achten Sie darauf, dass Sie die Dämpfe oder feine Partikeln, die aus den Lüftungsöffnungen des Projektors entweichen, nicht einatmen und dass sie nicht in Augen oder Mund gelangen.

- Vor dem Ersetzen der Lampe schalten Sie den Projektor aus, ziehen Sie den Stecker aus der Steckdose und warten dann mindestens 45 Minuten, damit sich die Lampe ausreichend abkühlt. Andernfalls kann es zu Verbrennungen kommen oder die Lampe kann beim Anfassen zerbrechen.

- Niemals andere als die gekennzeichneten (mit Pfeil markierten) Schrauben lösen. - Öffnen Sie bei von oben aufgehängter Montage des Projektors nie das Lampengehäuse. Das ist gefährlich, da Glassplitter herausfallen können, wenn die Lampe geplatzt ist. Außerdem ist es gefährlich, auf Leitern zu arbeiten. Lassen Sie die Lampe immer durch Ihren Fachhändler austauschen, selbst dann, wenn sie nicht zerbrochen ist.

- Benutzen Sie den Projektor nie, wenn das Lampengehäuse entfernt ist. Beim Austauschen der Lampe sicherstellen, dass die Schrauben fest eingeschraubt sind. Lose Schrauben können zu Schäden oder zu Verletzungen führen.

- Nur Lampen des vorgeschriebenen Typs verwenden. Der Gebrauch einer Lampe, die nicht den Spezifikationen für dieses Modell entspricht, kann zu Bränden, schweren Schäden oder einer verkürzten Lebensdauer des Gerätes führen.

- Ist eine Lampe kurz nachdem sie ausgetauscht wurde wieder defekt, kann dies an elektrischen Problemen liegen, die nicht direkt mit der Lampe zu tun haben. Setzen Sie sich in diesem Fall mit Ihrem Händler in Verbindung.

- Vorsicht ist geboten: Durch Berührung oder Zerkratzen kann die Birne bei der Verwendung bersten.

- Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass sie dunkel wird, nicht leuchtet oder birst. Ersetzen Sie die Lampe so bald wie möglich, wenn die Bilder zu dunkel sind oder der Farbton schlecht ist. Verwenden Sie keine alten (gebrauchten) Lampen, denn diese können leicht bersten.

Reinigung und Austausch des Luftfilters

Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, muss diese so bald wie möglich befolgt werden.

Der Luftfilter dieses Projektors besteht aus einer Filterabdeckung und einer Filtereinheit mit zwei Filtertypen. Ist einer der Filter oder sind beide Filter beschädigt bzw. stark verschmutzt, tauschen Sie die Filtereinheit aus.

Besorgen Sie sich bei Ihrem Händler bei Bedarf eine neue Filtereinheit mit der folgenden Typenbezeichnung.

Typennummer : MU06641 (Filtereinheit)

Im Lieferumfang für die angegebene Filtereinheit ist eine Ersatzlampe für diesen Projektor enthalten. Tauschen Sie sowohl Filtereinheit als auch Lampe aus.

1. Schalten Sie den Projektor ab und ziehen Sie das Netzleitung. Lassen Sie den Projektor ausreichend abkühlen.
2. Verwenden Sie einen Staubsauger zum Reinigen der Filterabdeckung und des umgebenden Bereichs.
3. Fassen Sie die Knöpfe der Filterabdeckung und ziehen Sie sie zum Abnehmen nach oben.
4. Drücken Sie die unten angebrachten Knöpfe leicht nach oben, um das Unterteil der Filtereinheit zu entriegeln. Schieben Sie den mittleren Knopf so weit, dass Sie die Filtereinheit abnehmen können.
5. Verwenden Sie einen Staubsauger an der Luftfilter-Lüftungsöffnung des Projektors und der Außenseite der Filtereinheit.
6. Die Filtereinheit besteht aus zwei Teilen. Drücken Sie rund um die ineinander greifenden Teile nach unten und trennen Sie dann die beiden Teile voneinander.
7. Verwenden Sie einen Staubsauger zum Reinigen des Inneren jedes Teils der Filtereinheit. Ersetzen Sie die Filter, wenn diese beschädigt oder stark verschmutzt sind.
8. Fügen Sie die beiden Teile wieder zusammen, um die Filtereinheit wieder zusammen zu bauen.
9. Setzen Sie die Filtereinheit wieder in den Projektor.

(Fortsetzung nächste Seite)

Reinigung und Austausch des Luftfilters (Fortsetzung)

1. Bringen Sie die Filterabdeckung wieder an.
2. Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTERSTUNDEN-RESET im BASISMENU zurück.

(1) Drücken Sie die Taste MENU zur Anzeige eines Menüs.
(2) Weisen Sie auf FILTERSTUNDEN-RESET mit der Taste ▲/▼, und drücken Sie dann die Taste ▶ (oder SELECT). Ein Dialog erscheint.
(3) Drücken Sie die Taste ▶, um „OK“ im Dialog zu wählen. Dadurch wird Rücksetzung der Filter-Zeit ausgeführt.

⚠️WARNUNG ▶Vor der Wartung des Luftfilters stellen Sie sicher, dass die Netzleitung nicht eingesteckt ist, und lassen Sie den Projektor ausreichend abkühlen.

▶ Nur den Luftfilter des vorgeschriebenen Typs verwenden. Der Projektor darf ohne Luftfilter und Filterabdeckung nicht verwendet werden. Dies kann zu Bränden oder Fehlfunktionen am Projektor führen.
▶ Reinigen Sie den Luftfilter regelmäßig. Wenn der Luftfilter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Bränden, Durchbrennen oder Fehlfunktionen am Projektor führen kann.

HINWEIS • Setzen Sie die Filter-Zeit nur zurück, wenn Sie den Luftfilter gereinigt oder ausgetauscht haben, um eine richtige Anzeige zum Luftfilter zu erhalten.

- Der Projektor kann eine Meldung wie „LUFTEINLAß UBERPR.“ anzeigen oder ausschalten, um internen Hitzestau zu vermeiden.

Sonstige Pflege

Inneres des Projektors

Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen.

Pflege der Optik

Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. Behandeln Sie das Objektiv immer vorsichtig.

1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie den Projektor ausreichend abkühlen.
2. Nachdem Sie sichergestellt haben, dass der Projektor richtig abgekühlt ist, wischen Sie das Objektiv mit einem im Fachhandel erhältlichen Objektivreinigungslappen ab. Berühren Sie die Linse nicht mit Ihren Händen.

Pflege des Gehäuses und der Fernbedienung

Falsche Pflege kann zu Beeinträchtigungen wie Verfärbung, Abblättern von Farbe usw. führen.

1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie den Projektor ausreichend abkühlen.
2. Nachdem Sie sichergestellt haben, dass der Projektor richtig abgekühlt ist, wischen Sie ihn leicht mit Gaze oder einem weichen Lappen ab. Wenn der Projektor extrem verschmutzt ist, verwenden Sie ein feuchtes, weiches Tuch, das Sie in Wasser mit einem neutralen Reiniger getaucht haben, und wischen den Projektor sanft mit dem gut ausgewrungenen Tuch ab. Wischen Sie dann mit einem weichen, trockenen Tuch nach.

⚠️WARNUNG ▶Vor der Wartung stellen Sie sicher, dass die Netzleitung nicht eingesteckt ist, und warten Sie dann bis der Projektor ausreichend abkühlt. Wartung am heißen Projektor kann zu Bränden, Verbrennungen und/oder Fehlfunktionen am Projektor führen.

▶ Versuchen Sie nie, Teile im Inneren des Projektors selbst zu warten. Das ist gefährlich.
▶ Lassen Sie den Projektor nicht nass werden und schützen Sie ihn vor dem Eindringen von Flüssigkeiten. Dies kann zu Bränden, elektrischen Schlägen und/oder Fehlfunktionen am Projektor führen.
- Stellen Sie keine Behälter, die Wasser, Reinigungsmittel oder Chemikalien enthalten, nahe am Projektor auf. - Verwenden Sie keinesfalls Spray- oder Sprühdosen.

⚠ VORSICHT ▶ Pflegen Sie den Projektor wie im Folgenden beschrieben. Falsche Pflege kann nicht nur zu Verletzungen, sondern auch zu Beeinträchtigungen wie Verfärbung, Abblättern von Farbe usw. führen.

▶ Verwenden Sie keine anderen Reinigungsmittel oder Chemikalien als die in dieser Anleitung aufgeführten.
Wischen Sie das Gehäuse niemals mit rauen Gegenständen ab. HINWEIS ▶ Berühren Sie die Linsenfläche nicht direkt mit den Händen.

Fehlersuche

Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort.

⚠️WARNUNG ▶Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw. auftreten. In diesem Fall muss sofort der Netzstecker von der Steckdose abgezogen werden. Wenn sichergestellt ist, dass kein Rauch oder Geruch mehr austritt, den Fachhändler oder die Kundendienstvertretung benachrichtigen.

Bei anderen Problemen mit dem Projektor führen Sie die folgenden Prüfungen durch und ergreifen Sie die empfohlenen Abhilfemaßnahmen, bevor Sie eine Reparatur beantragen. Wenn sich dadurch das Problem nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. Dort erfahren Sie, ob die Garantiebedingungen erfüllt sind.

Verwandte Meldungen

Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Obwohl diese Meldungen automatisch nach einigen Minuten verschwinden, erscheinen sie erneut bei jedem Einschalten.

Meldung Beschreibung
	Es ist kein Eingangssignal vorhanden.Überprüfen Sie die Verbindung mit der Signalquelle und deren Status.
	Der USB TYPE B-Anschluss ist als Bild-Eingangsanschluss ausgewählt, selbst wenn die Option USB TYPE B auf MAUS gesetzt ist (50).Wählen Sie USB-DISPLAY im Dialog aus, um die Bildeingabe an den USB TYPE B-Anschluss zu projizieren. In diesem Fall ist die Verwendung der Maus-und-Tastatur-Funktion nicht möglich. Wählen Sie gegebenenfalls einen anderen Anschluss für die Bildeingabe aus.
	Der Projektor wartet auf eine Bilddatei.Überprüfen Sie die Hardwareverbindung, die Projektor- und Netzwerkeinstellungen.Die Netzwerkverbindung des PC-Projektors kann getrennt warden. Bitte stellen Sie die Verbindung mit dem Knopf “Bedienelement Verbindung” von “LiveViewer”.(Verwendung von “LiveViewer” im Netzwerkbetrieb)
	Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs.Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle.
	Ein ungeeignetes Signal wird ausgegeben.Ein ungeeignetes Signal wird ausgegeben.

Verwandte Meldungen (Fortsetzung)

Meldung Beschreibung
	Die Temperatur im Inneren des Geräts steigt.Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Prüfen Sie die folgenden Punkte und schalten Sie das Gerät dann wieder ein.Sind Lüftungsöffnungen verstopft?Ist der Luftfilter verschmutzt?Übersteigt die Umgebungstemperatur 35°C?Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, beziehen sich auf die LÜFTER GESCH. in das OPT.>SERVICE Menü (52).
	Eine Warnung zum Reinigen des Luftfilters.Schalten Sie das Gerät sofort ab und wechseln Sie den Luftfilter wie im Kapitel Luftfilter reinigen und ersetzen des Handbuches beschrieben. Nachdem Sie den Luftfilter ausgetauscht haben, setzen Sie unbedingt den Betriebsstundenzähler des Luftfilters zurück (52).
NOT AVAILABLE	Die Taste Betrieb ist nicht verfügbar.

Informationen zu den Anzeigelampen

Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Informationen zur SECURITY-Anzeige finden Sie unter ANZEIGE SICHERHEIT im Menü SICHERHEIT.

POWER-Anzeige	LAMP-Anzeige	TEMP-Anzeige	Beschreibung
Leuchtet orange	Leuchtet nicht	Leuchtet nicht	Der Projektor ist im Standby-Zustand. Siehe Abschnitt "Gerät ein/aus".
Blinkt grün	Leuchtet nicht	Leuchtet nicht	Der Projektor läuft warm. Bitte warten.
Leuchtet grün	Leuchtet nicht	Leuchtet nicht	Der Projektor ist eingeschaltet. Normale Vorgänge können ausgeführt werden.
Blinkt orange	Leuchtet nicht	Leuchtet nicht	Der Projektor kühlt ab. Bitte warten.
Blinkt rot	(beliebig)	(beliebig)	Der Projektor kühlt ab. Ein bestimmter Fehler wurde erkannt. Bitte warten Sie, bis die POWER-Anzeige zu blinken aufhört, und führen Sie dann die geeignete Maßnahme entsprechend der nachstehenden Beschreibung aus.
Blinkt rot oder leuchtet rot	Leuchtet rot	Leuchtet nicht	Die Lampe leuchtet nicht, und es ist möglich, dass sich Teile im Inneren stark erhitzt haben. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein. • Sind Lüftungsöffnungen verstopft? • Ist der Luftfilter verschmutzt? • Übersteigt die Umgebungstemperatur 35°C? Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wechseln Sie bitte die Lampe entsprechend dem Abschnitt Lampe austauschen aus.
Blinkt rot oder leuchtet rot	Blinkt rot	Leuchtet nicht	Die Lampenabdeckung wurde nicht richtig befestigt. Bitte schalten Sie das Gerät aus und lassen es mindestens 45 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die Befestigung der Lampenabdeckung. Nachdem die erforderlichen Wartungsarbeiten ausgeführt wurden, schalten Sie das Gerät wieder ein. Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.
Blinkt rot oder leuchtet rot	Leuchtet nicht	Blinkt rot	Der Lüfter funktioniert nicht. Bitte schalten Sie das Gerät aus und lassen Sie es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie, dass sich keine Fremdkörper usw. im Lüfter befinden, und schalten Sie das Gerät wieder ein.

(Fortsetzung nächste Seite)

Informationen zu den Anzeigelampen (Fortsetzung)

POWER-Anzeige	LAMP-Anzeige	TEMP-Anzeige	Beschreibung
Blinkt rot oder leuchtet rot	Leuchtet nicht	Leuchtet rot	Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein.Sind Lüftungsöffnungen verstopft?Ist der Luftfilter verschmutzt?Übersteigt die Umgebungstemperatur 35°C?Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, beziehen sich auf die LÜFTER GESCH. in das OPT.>SERVICE Menü (52).
Leuchtet grün	Blinkt gleichzeitig rot		Der Luftfilter muss gereinigt werden.Bitte schalten Sie sofort die Stromversorgung aus, und reinigen oder wechseln Sie den Luftfilter wie unter Luftfilter reinigen und ersetzen beschrieben. Nach dem Reinigen oder Wechseln des Luftfilters müssen Sie stets den Filtertimer zurückstellen.Nach der Abhilfemaßnahme schalten Sie die Stromversorgung wieder ein.
Leuchtet grün	Blinkt alternativ rot		Es besteht die Möglichkeit, dass das Innere des Geräts zu kühl geworden ist.Bitte Gerät im Betriebstemperaturbereich von 5 °C bis 35 °C benutzen.Nach der Abhilfemaßnahme schalten Sie die Stromversorgung wieder ein.
Blinkt grün ca. 3 Sekunden	Leuchtet nicht	Leuchtet nicht	Mindestens 1 "Power ON" Zeitplan wird im Projektor gespeichert.Siehe Abschnitt Zeitplaneinstellungen im Netzwerkbetrieb.

HINWEIS • Wenn sich das Innere überhitzt, wird der Projektor aus Sicherheitsgründen automatisch ausgeschaltet, und die Anzeigeleuchten können ebenfalls ausgeschaltet werden. Ziehen Sie in diesem Fall den Netzstecker und warten Sie mindestens 45 Minuten. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.

Alle Einstellungen zurücksetzen

Wenn die Korrektur falscher Einstellungen zu schwierig ist, können mit der Funktion WERKS-RÜCKST. unter SERVICE im Menü OPT. (56) sämtliche Einstellungen (mit Ausnahme von Einstellungen wie SPRACHE, LAMPENSTUNDEN-RESET, FILTERSTUNDEN-RESET, FILTERMELDUNG, SICHERHEIT und NETZWERK) zu den werkseitigen Vorgaben zurückgesetzt werden.

Nicht auf Gerätefehler hinweisende Anzeichen

Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch.

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.		Siehe Seite
Das Gerät kann nicht eingeschaltet werden.	Die Netzleitung wurde nicht angeschlossen.Schließen Sie die Netzleitung ordnungsgemäß an.	14
	Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen Stromausfall usw.Ziehen Sie den Netzstecker und lassen Sie den Projektormindestens 10 Minuten lang abkühlen, bevor Sie ihn wieder einschalten.	14
	Entweder ist keine Lampe und/oder Lampenabdeckung vorhanden oder eines dieser Teile ist nicht richtig befestigt.Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und lassen Sie den Projektor mindestens 45 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.	82
Es erscheint kein Bild und Sie hören keinen Ton.	Die Signalleitungen sind nicht richtig angeschlossen.Schließen Sie die Verbindungsleitungen richtig an.	9 ~ 13
	Die Signalquelle funktioniert nicht richtig.Richten Sie die Signalquelle entsprechend der Anleitung des Quellgeräts richtig ein.	-
	Die Eingangssignal-Einstellungen sind nicht korrekt.Wählen Sie das Eingangssignal und korrigieren Sie die Einstellungen.	18
	Die Funktion BLANK für Bilder ist aktiviert und die Funktion MUTE für Ton ist eingeschaltet.Die Einstellung AV MUTE wurde gewählt.Schlagen Sie auf der nächsten Seite unter "Es kommt kein Ton" oder "Es werden keine Bilder angezeigt" nach, und schalten Sie die Funktionen BLANK und MUTE aus.	51, 92

(Fortsetzung nächste Seite)

Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung)

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.		Siehe Seite
Es kommt kein Ton.	Die Signalleitungen sind nicht richtig angeschlossen.Schließen Sie die Audioleitungen richtig an.	9 ~ 13
	Die Stummschalte-Funktion (MUTE) ist eingeschaltet.Zum Wiederherstellen des Tons drücken Sie die MUTE-oder VOLUME +/- -Taste an der Fernbedienung.	18
	Die Lautstärke ist sehr niedrig eingestellt.Stellen Sie die Lautstärke über das Menü oder mit der Fernbedienung auf einen höheren Pegel ein.	18, 41, 42
	Die Einstellungen für AUDIOQUELLE>INTERNE LAUTSPRECHER sind nicht korrekt.Stellen Sie AUDIOQUELLE>INTERNE LAUTSPRECHER im AUDIO-Menü korrekt ein.	41
	Der für HDMI-GERÄUSCHUNTERDR. ausgewählte Modus ist nicht geeignet.Wählen Sie aus den beiden zur Verfügung stehenden Modi den am besten für Ihr HDMITM-Audiogerät geeigneten Modus aus.	42
Es werden keine Bilder gezeigt.	Der Objektivdeckel ist angebracht.Entfernen Sie den Objektivdeckel.	4, 17
	Die Signalleitungen sind nicht richtig angeschlossen.Schließen Sie die Verbindungsleitungen richtig an.	9 ~ 13
	Die Helligkeit ist sehr niedrig eingestellt.Stellen Sie die HELLIGKEIT über das Menü auf einen höheren Wert ein.	30
	Der Computer kann den Projektor nicht als Plug-and-Play-Monitor erkennen.Prüfen Sie mit einem anderen Monitor, dass der Computer einen Plug-and-Play-Monitor korrekt erkennen kann.	9
	Der Bildschirm ist BLANKDrücken Sie die BLANK-Taste an der Fernbedienung.	25
	Der USB TYPE B-Anschluss ist als Bild-Eingangsanschluss ausgewählt, selbst wenn die Option USB TYPE B auf MAUS gesetzt ist.Wählen Sie in der Option USB TYPE B im Menü OPT.USB-DISPLAY aus, um die Bildeingabe an den Anschluss zu projizieren. Wählen Sie gegebenenfalls einen anderen Anschluss für die Bildeingabe aus.	50
	Der Projektor erkennt das an den USB TYPE A-Anschluss angeschlossene USB-Speichermedium nicht.Verwenden Sie zuerst die Funktion USB ENTFERNEN, entfernen Sie das USB-Speichermedium und schließen Sie es dann erneut an den Anschluss an. Verwenden Sie vor dem Entfernen des USB-Speichermediums unbedingt die Funktion USB ENTFERNEN auf dem Miniaturbildbildschirm, der bei der Auswahl des USB TYPE A-Anschlusses als Eingangsquelle angezeigt wird.	11, 73

Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung)

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.		Siehe Seite
Die Farben erscheinen verblasst oder Farbtöne werden schlecht dargestellt.	Farbeinstellungen sind nicht richtig.Ändern Sie die Einstellungen FARBTEMPERATUR., FARBE, F-TON und/oder FARBNORM über das Menü.	31, 36
	Die Einstellung FARBNORM ist nicht geeignet.Ändern Sie die Einstellung FARBNORM auf AUTO, RGB, SMPTE240, REC709 oder REC601.	36
Zu dunkle Bilder.	Helligkeit und/oder Kontrast sind sehr niedrig eingestellt. Stellen Sie HELLIGKEIT und/oder KONTRAST mit der Menüfunktion auf einen höheren Pegel ein.	30
	Der Projektor befindet sich im SPARSTROMMODUS. Setzen Sie im Menü SETUP SPARSTROMMODUS auf DEAKTIVIERT.	39
	Die Lampe hat fast das Ende ihrer Produktlebensdauer erreicht.Ersetzen Sie die Lampe.	82 ~ 83
Verschwommene Bilder.	Entweder Fokussierung und/oder horizontale Phaseneinstellung sind nicht in Ordnung.Stellen Sie die Fokussierung mit dem Scharfstellring und/oder PHASE über das Menü ein.	21, 35
	Das Objektiv ist schmutzig oder beschlagen.Reinigen Sie das Objektiv wie unter Pflege der Optik beschrieben.	86
Es treten Bildverschlechterungen wie Flimmern oder Streifen auf dem Bildschirm auf.	Wenn der Projektor im SPARSTROMMODUS läuft, kann der Bildschirm flimmern.Setzen Sie im Menü SETUP SPARSTROMMODUS auf DEAKTIVIERT.	39
	Das OVERSCAN-Verhältnis ist zu groß.Stellen Sie OVERSCAN im Menü ABBILDUNG kleiner ein.	33
	VIDEOGERÄUSCHREDUKTION zu hoch.Ändern Sie die Einstellung für die VIDEOGERÄUSCHREDUKTION im Menü EINGB.	36

(Fortsetzung nächste Seite)

Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung)

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.		Siehe Seite
Der Computer, der mit dem USB TYPE B-Anschluss des Projektors verbunden ist, fährt nicht hoch.	Der Computer kann mit der aktuellen Hardware-Konfiguration nicht hochfahren.Entfernen Sie das USB-Kabel und schließen Sie es nach dem Hochfahren des Computers erneut an.	11
RS-232C arbeitet nicht.	Die Funktion STROMSPAREN arbeitet.Wählen Sie DEACKTIVIERT für den Gegenstand ENERGIESPARMODUS im SETUP-Menü.	40
	Der KOMMUNIKATIONTYP für den CONTROL-Anschluss ist auf NETZBRÜCKE gestellt.Wählen Sie AUS für die Option KOMMUNIKATIONTYP im Menü OPT. - SERVICE - KOMMUNIKATION.	54
Netzwerk arbeitet nicht.	Die Funktion STROMSPAREN arbeitet.Wählen Sie DEACKTIVIERT für den Gegenstand ENERGIESPARMODUS im SETUP-Menü.	40
Die Funktion NETZBRÜCKE arbeitet nicht	Die Funktion NETZBRÜCKE ist ausgeschaltet.Wählen NETZBRÜCKE für die Option KOMMUNIKATIONTYP im Menü OPT. - SERVICE - KOMMUNIKATION.	54
Die Funktion Schedule (Zeitplan) arbeitet nicht	Die Funktion STROMSPAREN arbeitet.Wählen Sie DEACKTIVIERT für den Gegenstand ENERGIESPARMODUS im SETUP-Menü.	40
Wenn der Projektormit dem Netzwerk verbunden ist, schaltet er sich wie nachstehend beschrieben ein und aus.Aus↓Die POWER-Anzeige leuchtet mehrmals orangefarben auf.↓Versetzung in Energiesparmodus	Ziehen Sie das LAN-Kabel ab und prüfen Sie, dass der Projektor richtig funktioniert.Falls dieses Phänomen auftritt, nachdem die Verbindung mit dem Netzwerk hergestellt wurde, kann eine Schleife zwischen den beiden Ethernet-Switching-Hubs im Netzwerk entstehen, wie nachstehend erklärt.- In einem Netzwerk gibt es zwei oder mehrere Ethernet-Switching-Hubs.- Die beiden Hubs sind doppel per LAN-Kabel verbunden.- Diese Doppelverbindung bildet eine Schleife zwischen den beiden Hubs.Eine solche Schleife kann nachteilige Auswirkungen auf den Projektor und andere Netzwerkgeräte haben.Prüfen Sie die Netzwerkverbindung und entfernen Sie die Schleife, indem Sie die LAN-Kabel abziehen, so dass zwischen den Hubs nur ein Verbindungskabel vorhanden ist.	—
Videodateien können auf einem Computer, auf dem der “LiveViewer” ausgeführt wurde, nicht richtig abgespielt werden.	Der “LiveViewer” wurde absichtlich geschlossen, oder die Schließung wurde erzwungen.DirectDraw® oder Direct3D® wurde in Ihrem Windows®-Betriebssystem deaktiviert. Bitte rufen Sie die Hilfe- und Support-Homepage von Microsoft® auf, um DirectDraw® oder Direct3D® zu aktivieren.	—

HINWEIS • Auf dem Bildschirm erscheinen mitunter helle oder dunkle Flecken. Dies ist eine charakteristische Eigenschaft von Flüssigkristall-Displays und stellt keinen Gerätefehler dar.

Technische Daten

Bitte lesen Sie Lieferumfang in der Schnellstart-Anleitung, die gedruckt beiliegt.

Endbenutzerlizenzvereinbarung für die Projektorsoftware

• Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter.
- Lesen Sie unbedingt das separate Dokument "Endbenutzerlizenzvereinbarung für die Projektorsoftware".
