IN5314 - Projektor INFOCUS - Kostenlose Bedienungsanleitung

Produkttyp	Videoprojektor
Marke	InFocus
Modell	IN5314
Helligkeit	5000 ANSI Lumen
Native Auflösung	XGA (1024 x 768)
Kontrastverhältnis	2000:1
Lampenlebensdauer (Normal)	3000 Stunden
Lampenlebensdauer (Eco)	4000 Stunden
Projektionsgröße	40 – 300 Zoll
Projektionsabstand	1,2 – 10,0 m
Anschlüsse	HDMI, VGA, Composite, S-Video, RS-232, USB
Lüftergeräusch (Normal)	35 dB
Lüftergeräusch (Eco)	30 dB
Stromverbrauch (Normal)	350 W
Stromverbrauch (Standby)	< 0,5 W
Abmessungen (B x T x H)	400 x 300 x 150 mm
Gewicht	7,0 kg
Reinigung	Filter alle 100 Stunden reinigen; Linse mit weichem Tuch säubern
Sicherheitsfunktionen	Überhitzungsschutz, automatische Abschaltung
Ersatzteile / Reparatur	Ersatzlampe (Modell: SP-LAMP-022), Filtereinheit
Verwendung	Professionell (Bildung, Unternehmen)

Häufig gestellte Fragen - IN5314 INFOCUS

Wie schließe ich meinen Laptop an den InFocus IN5314 an?

Verwenden Sie ein HDMI- oder VGA-Kabel. Schließen Sie das Kabel an den entsprechenden Anschluss des Projektors und Ihres Laptops an. Wählen Sie dann auf dem Laptop die richtige Bildschirmausgabe (z. B. über die Tastenkombination Fn + F4).

Wie wechsle ich die Lampe des InFocus IN5314?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Warten Sie 30 Minuten, bis die Lampe abgekühlt ist. Entfernen Sie die Lampenabdeckung an der Unterseite, lösen Sie die Schrauben und ziehen Sie die alte Lampe vorsichtig heraus. Setzen Sie die neue Lampe (Modell SP-LAMP-022) ein und schrauben Sie die Abdeckung wieder fest.

Wie reinige ich den Filter des Projektors?

Entfernen Sie den Filterdeckel und nehmen Sie den Filter heraus. Reinigen Sie ihn mit einem Staubsauger oder spülen Sie ihn mit Wasser aus (vollständig trocknen lassen). Setzen Sie den Filter wieder ein. Der Filter sollte alle 100 Betriebsstunden gereinigt werden.

Warum zeigt der Projektor kein Bild?

Überprüfen Sie die Stromversorgung und das Signalkabel. Stellen Sie sicher, dass die Quelle korrekt ausgewählt ist (z. B. HDMI, VGA). Starten Sie Laptop und Projektor neu. Falls das Problem bestehen bleibt, testen Sie ein anderes Kabel oder Gerät.

Wie stelle ich die Trapezkorrektur (Keystone) ein?

Drücken Sie die Keystone-Taste auf der Fernbedienung oder am Projektor. Mit den Pfeiltasten korrigieren Sie die vertikale Verzerrung. Der InFocus IN5314 bietet eine manuelle Trapezkorrektur.

Kann ich den Projektor an der Decke montieren?

Ja, der InFocus IN5314 ist für die Deckenmontage geeignet. Verwenden Sie eine kompatible Halterung (VESA-kompatibel). Achten Sie darauf, das Bild über die Einstellungen zu spiegeln (Deckenmodus).

Welche Fernbedienung wird für den InFocus IN5314 verwendet?

Der Projektor wird mit der InFocus IR-Fernbedienung geliefert. Bei Verlust können Sie eine Universalfernbedienung programmieren oder eine Ersatzfernbedienung über den InFocus-Kundendienst bestellen.

Wie setze ich den Projektor auf die Werkseinstellungen zurück?

Gehen Sie im Menü zu Setup > Einstellungen zurücksetzen (oder ähnlich). Bestätigen Sie den Vorgang. Alternativ halten Sie die Menü-Taste für 10 Sekunden gedrückt (je nach Firmware).

Warum läuft der Lüfter ständig?

Der Lüfter kühlt die Lampe und läuft auch nach dem Ausschalten noch einige Minuten nach. Wenn der Lüfter dauerhaft laut läuft, reinigen Sie den Filter. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Wie verbinde ich externe Lautsprecher mit dem Projektor?

Der InFocus IN5314 verfügt über einen Audioausgang (3,5-mm-Klinke). Schließen Sie daran aktive Lautsprecher an. Die Lautstärke regeln Sie über das Menü oder die Fernbedienung.

BEDIENUNGSANLEITUNG IN5314 INFOCUS

Diese Publikation, inklusive aller Fotos, Abbildungen und der Software, ist durch internationale Urheberrechtsgesetze geschützt; alle Rechte vorbehalten. Weder diese Anleitung noch die hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden.

© Copyright 2011

Haftungsausschluss

Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Der Hersteller lehnt jegliche Zusicherungen und Gewährleistungen hinsichtlich den hierin enthaltenen Inhalten ab; insbesondere jegliche implizierten Gewährleistungen bezüglich der allgemeinen Gebrauchstauglichkeit oder Eignung zu einem bestimmten Zweck. Der Hersteller behält sich das Recht vor, diese Publikation zu korrigieren und von Zeit zu Zeit Änderungen an deren Inhalten vorzunehmen, ohne sich dabei jedoch zur Benachrichtigung jeglicher Personen über derartige Korrekturen und Änderungen zu verpflichten.

Markenanerkennung

Apple, Macintosh und PowerBook sind Marken oder eingetragene Marken der Apple Computer, Inc. IBM ist eine Marke oder eingetragene Marke der International Business Machines, Inc. Microsoft, PowerPoint und Windows sind Marken oder eingetragene Marken der Microsoft Corporation. Adobe und Acrobat sind Marken oder eingetragene Marken von Adobe Systems Incorporated. DLP®, DLP Link und das DLP-Logo sind eingetragene Marken von Texas Instruments; BrilliantColor™ ist eine Marke von Texas Instruments. InFocus, In Focus und INFOCUS (stilisiert) sind entweder eingetragene Marken oder Marken der InFocus Corporation in den Vereinigten Staaten und anderen Ländern.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

Alle in dieser Bedienungsanleitung verwendeten Produktnamen sind anerkanntes Eigentum ihrer jeweiligen Inhaber.

Wichtige Sicherheitshinweise

Wichtig:

Wir raten Ihnen dringend, sich diesen Abschnitt vor der Inbetriebnahme des Projektors aufmerksam durchzulesen. Diese Sicherheits- und Bedienungshinweise stellen einen langjährigen sicheren Einsatz des Projektors sicher. Bewahren Sie diese Anleitung zum zukünftigen Nachschlagen auf.

Verwendete Symbole

Warnsymbole befinden sich sowohl auf dem Gerät als auch in der Bedienungsanleitung. Sie sollen den Benutzer auf gefährliche Situationen aufmerksam machen.

Wichtige Informationen werden in dieser Bedienungsanleitung folgendermaßen gekennzeichnet.

Hinweis:

Bietet zusätzliche Informationen zum Thema.

Wichtig:

Bietet zusätzliche Informationen, die nicht ignoriert werden sollten.

Achtung:

Warnt Sie vor Situationen, die das Gerät beschädigen können.

Warnung:

Warnt Sie vor Situationen, in denen Geräte-, Umwelt- oder Personenschäden verursacht werden können.

In der gesamten Bedienungsanleitung werden Komponenten und Elemente des Bildschirmmenüs in Fettschrift angezeigt; z. B.: „Drücken Sie zum Öffnen des DISPLAY-Menüs die menu-Taste auf der Fernbedienung.“

Allgemeine Sicherheitshinweise

Öffnen Sie das Gehäuse nicht. Abgesehen von der Projektionslampe befinden sich keine vom Benutzer reparierbaren Komponenten im Geräteinneren. Bei Reparaturanfragen wenden Sie sich bitte an InFocus: www.infocus.com/support
Befolgen Sie alle Warnhinweise in dieser Bedienungsanleitung und am Gehäuse.
Die Projektionslampe ist extrem hell. Blicken Sie zur Vermeidung von Augenschäden nicht in das Objektiv, wenn die Lampe eingeschaltet ist.
Platzieren Sie das Gerät nicht auf einem instabilen Untergrund, Wagen oder Ständer.
Nutzen Sie das System nicht in der Nähe von Wasser, im direkten Sonnenlicht oder in der Nähe von Wärmequellen.
Platzieren Sie keine schweren Gegenstände (z. B. Bücher oder Taschen) auf dem Gerät.

Achtung:

Verwenden Sie den Projektor nicht in einer staubigen Umgebung.

Wichtig:

Die Belüftungsöffnungen am Projektor ermöglichen eine gute Luftzirkulation zur Kühlung der Projektorlampe. Blockieren Sie die Belüftungsöffnungen nicht.

Hinweis zur Aufstellung des Projektors

Platzieren Sie den Projektor in horizontaler Ausrichtung. Der Winkel des Projektors sollte 15 Grad nicht überschreiten, zudem sollte der Projektor ausschließlich auf einem Tisch aufgestellt oder an der Decke montiert werden; andernfalls kann dies die Betriebslebenszeit der Lampe drastisch verkürzen.

Halten Sie einen Mindestfreiraum von 50 cm rund um die Belüftungsöffnungen ein.

Achten Sie d'arauf, dass die Zuluftöffnungen nicht die von den Abluftöffnungen ausgestoßene Luft einsaugen.

Wenn Sie den Projektor an einem eingeschlossenen Standort betreiben, sollte die Umgebungstemperatur innerhalb dieses Einbaus während des Projektorbetriebs den Bereich von 5 bis 35 °C (41–95°F) nicht unter- oder überschreiten; die Zu- und Abluftöffnungen dürfen nicht blockiert werden.
Alle Einbauten müssen zur Sicherstellung einer geeigneten Luftzirkulation, bei der die ausgestoßene Luft nicht wieder in das Gehäuseinnere gezogen wird, einer zertifizierten Wärmeprüfung unterzogen werden; andernfalls kann es auch dann zu einer Abschaltung kommen, wenn die Temperatur im Inneren des Einbaus innerhalb des angegebenen Temerpaturbereichs von 5 bis 35°C (41–95°F) liegt.

Netzsicherheit

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
  Platzieren Sie nichts auf dem Netzkabel. Verlegen Sie das Netzkabel so, dass niemand darauf treten kann.
  Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät längere Zeit nicht benutzen.

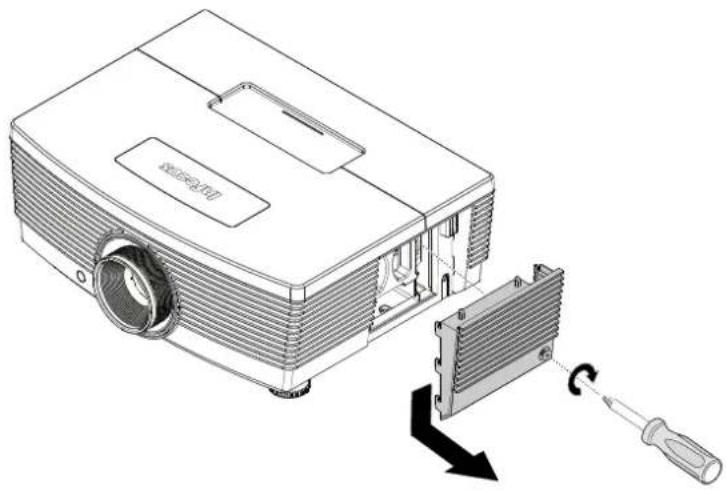

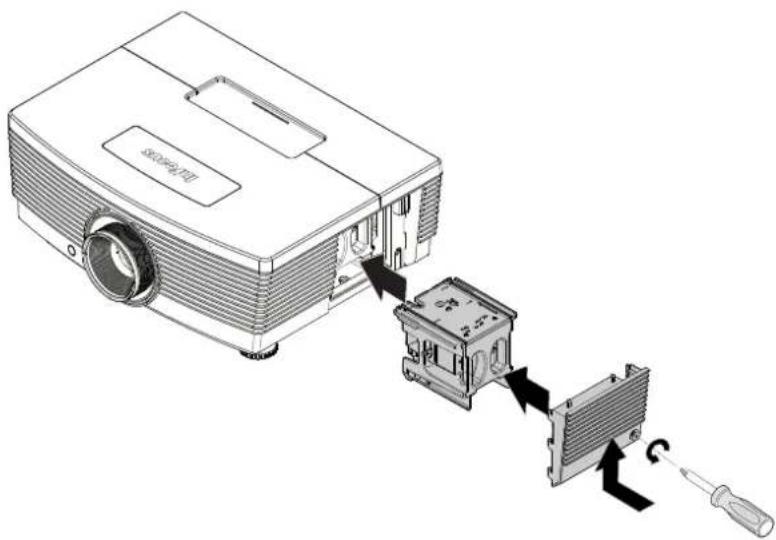

Lampe ersetzen

Bei unsachgemäßer Vorgehensweise kann das Auswechseln der Lampe Gefahren bergen. Detaillierte Anweisungen zu diesem Verfahren finden Sie im Abschnitt Projektionslampe ersetzen auf Seite 42. Bevor Sie die Lampe auswechseln:

Ziehen Sie das Netzkabel.
➢ Lassen Sie die Lampe etwa eine Stunde lang abkühlen.

Projektor reinigen

Ziehen Sie vor dem Reinigen das Netzkabel. Siehe Projektor reinigen auf Seite 45.
➢ Lassen Sie die Lampe etwa eine Stunde lang abkühlen.

Warnhinweise zu Richtlinien

Lesen Sie sich vor der Installation und Benutzung des Projektors die Richtlinienhinweise im Abschnitt Richtlinienkonformität auf Seite 57 durch.

Wichtige Hinweise zum Recycling:

Die Lampe(n) im Inneren dieses Produktes kann/können Quecksilber enthalten. Dieses Produktaltet zudem möglicherweise elektronische Komponenten, die bei unsachgemäßer Entsorgung hren bergen können. Recyceln oder entsorgen Sie dieses Produkt entsprechend Ihren lokalen, halen oder nationalen Vorschriften. Weitere Informationen erhalten Sie von der Electronic Industries ce unter www.eiae.org Spezifische Informationen zur Entsorgung der Lampen finden Sie unter lamprecycle.org.

Symbolerklärungen

Entsorgung: Entsorgen Sie elektrische und elektronische Altgeräte nicht mit dem Hausmüll oder über die städtische Müllabfuhr. Verwenden Sie in EU-Ländern separate Recycling-Sammeldienste.

Über diese Bedienungsanleitung

Diese Anleitung dient Endverbrauchern und beschreibt die Installation und Bedienung des DLP-Projektors. Sofern möglich, befinden sich zugehörige Informationen - wie Bilder und deren Beschreibungen - auf derselben Seite. Dieses druckfreundliche Format ist praktisch und hilft gleichzeitig, Papier zu sparen und damit die Umwelt zu schonen. Es wird empfohlen, nur die benötigten Abschnitte auszudrucken. Wir empfehlen Ihnen, nur die für Sie notwendigen Abschnitte auszudrucken.

Inhaltsverzeichnis

ERSTE SCHRITTE....1

LIEFERUMFANG 1

ÜBERSICHT ÜBER DIE KOMPONENTEN DES PROJEKTORS 2

Ansicht seitlich von vorne....2

Ansicht von oben – OSD-Tasten 3

Ansicht von hinten....4

Ansicht von unten....6

AUFBAU DER FERNBEDIENUNG....7

EINRICHTUNG UND BEDIENUNG 9

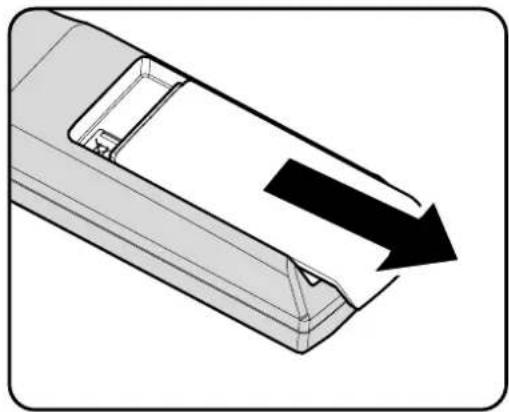

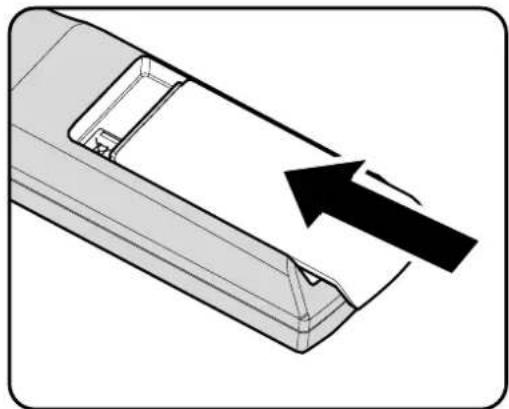

BATTERIEN IN DIE FERNBEDIENUNG EINLEGEN....9

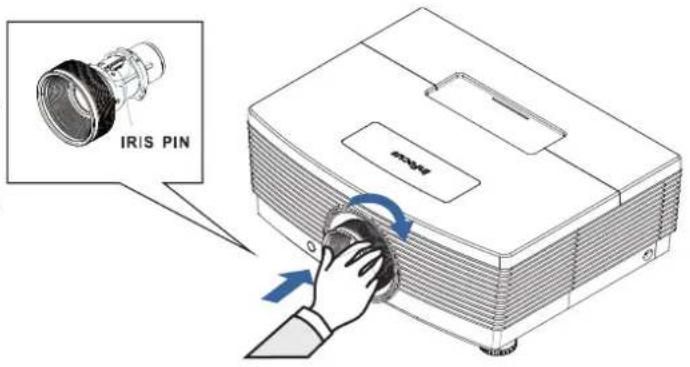

OPTIONALES OBJEKTIV INSTALLIEREN ODER ENTFERNEN 10

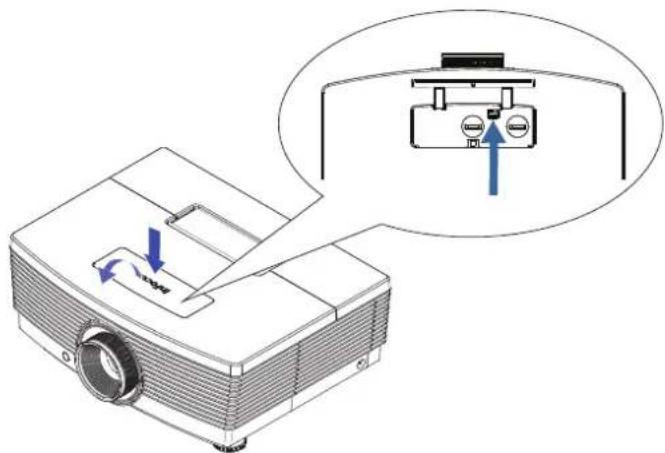

Objektiv aus dem Projektor entfernen.... 10

Neues Objektiv installieren....11

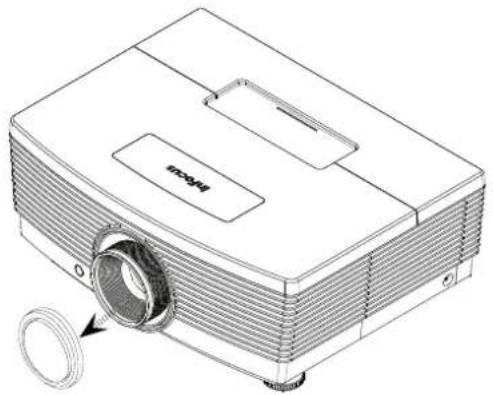

PROJEKTOR EINSCHALTEN UND HERUNTERFAHREN 12

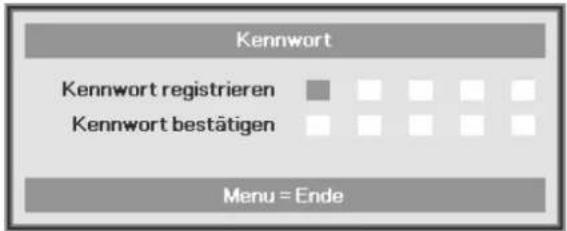

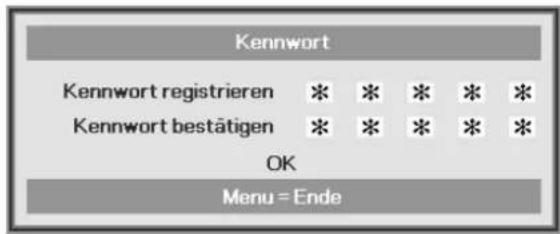

ZUGANGSKENNWORT (SICHERHEITSSCHLOSS) EINSTELLEN.... 14

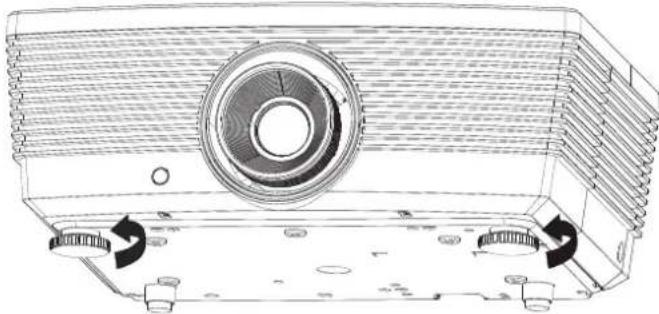

PROJEKTORPOSITION ANPASSEN 16

POSITION DES PROJEKTIONSBILDES PER VERSATZ ANPASSEN....17

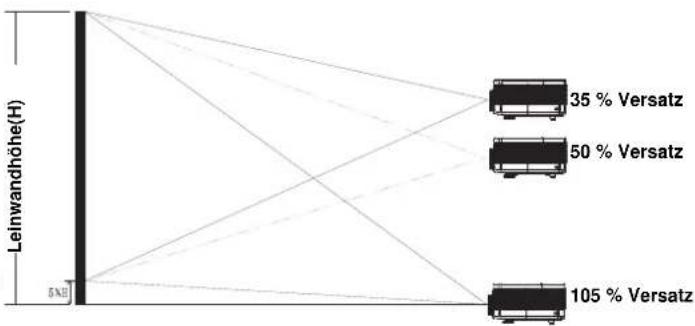

Vertikale Bildposition anpassen....17

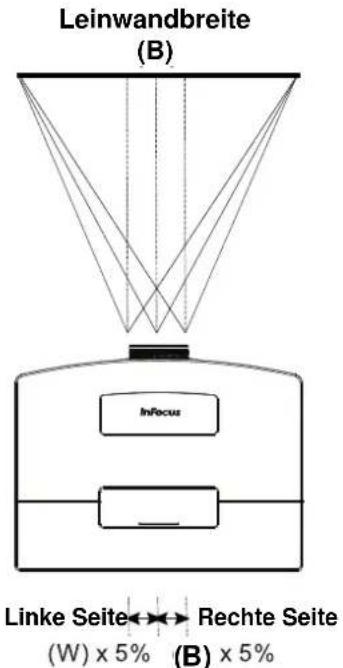

Horizontale Bildposition anpassen.... 18

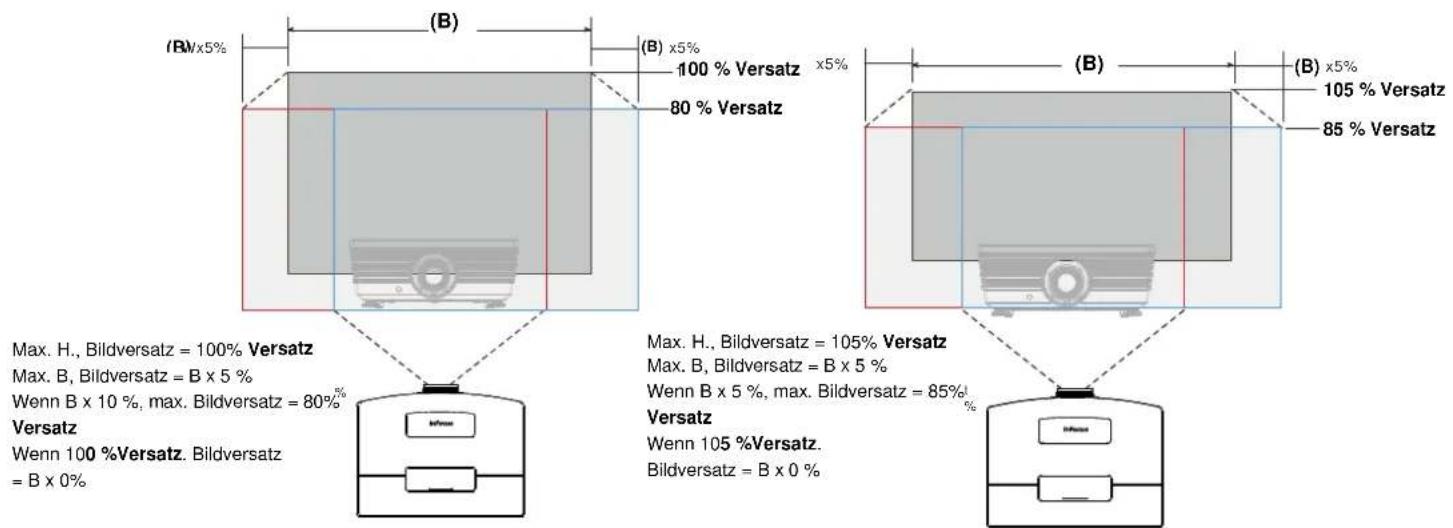

Abbildung zum Versatzbereich.... 18

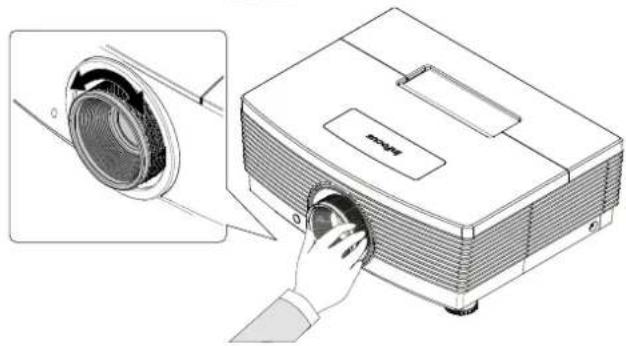

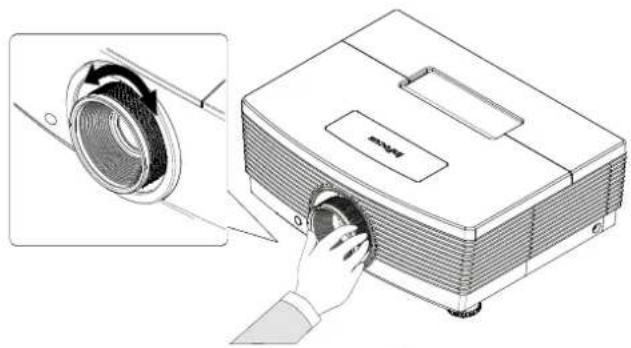

ZOOMFAKTOR, FOKUS UND TRAPEZKORREKTUR ANPASSEN.... 19

LAUTSTÄRKE ANPASSEN....20

EINSTELLUNGEN DES BILDSCHIRMMENÜS (OSD)......21

BEDIENELEMENTE DES BILDSCHIRMMENÜS....21

Durch das Bildschirmmenü navigieren....21

OSD-SPRACHE EINSTELLEN 22

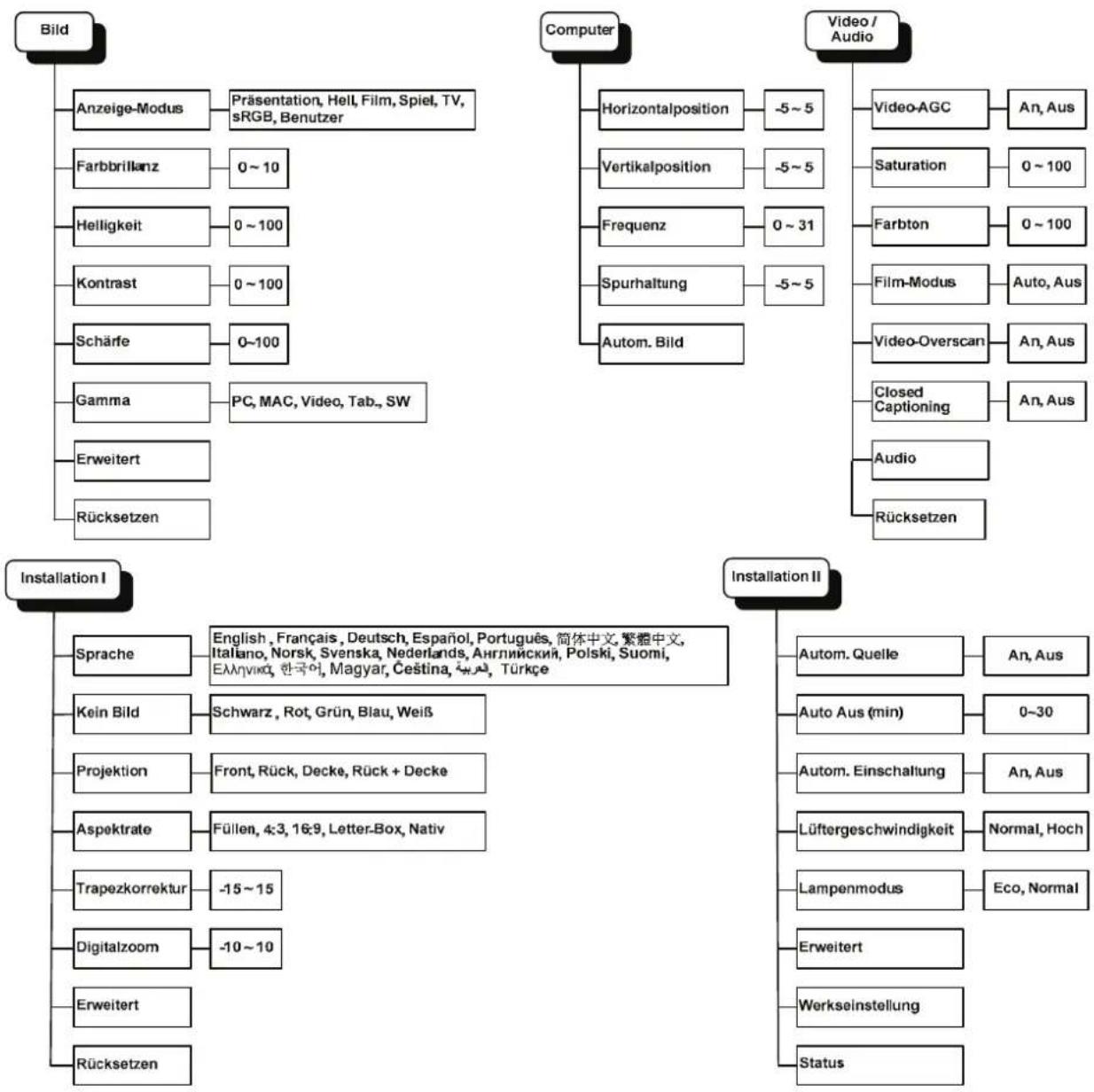

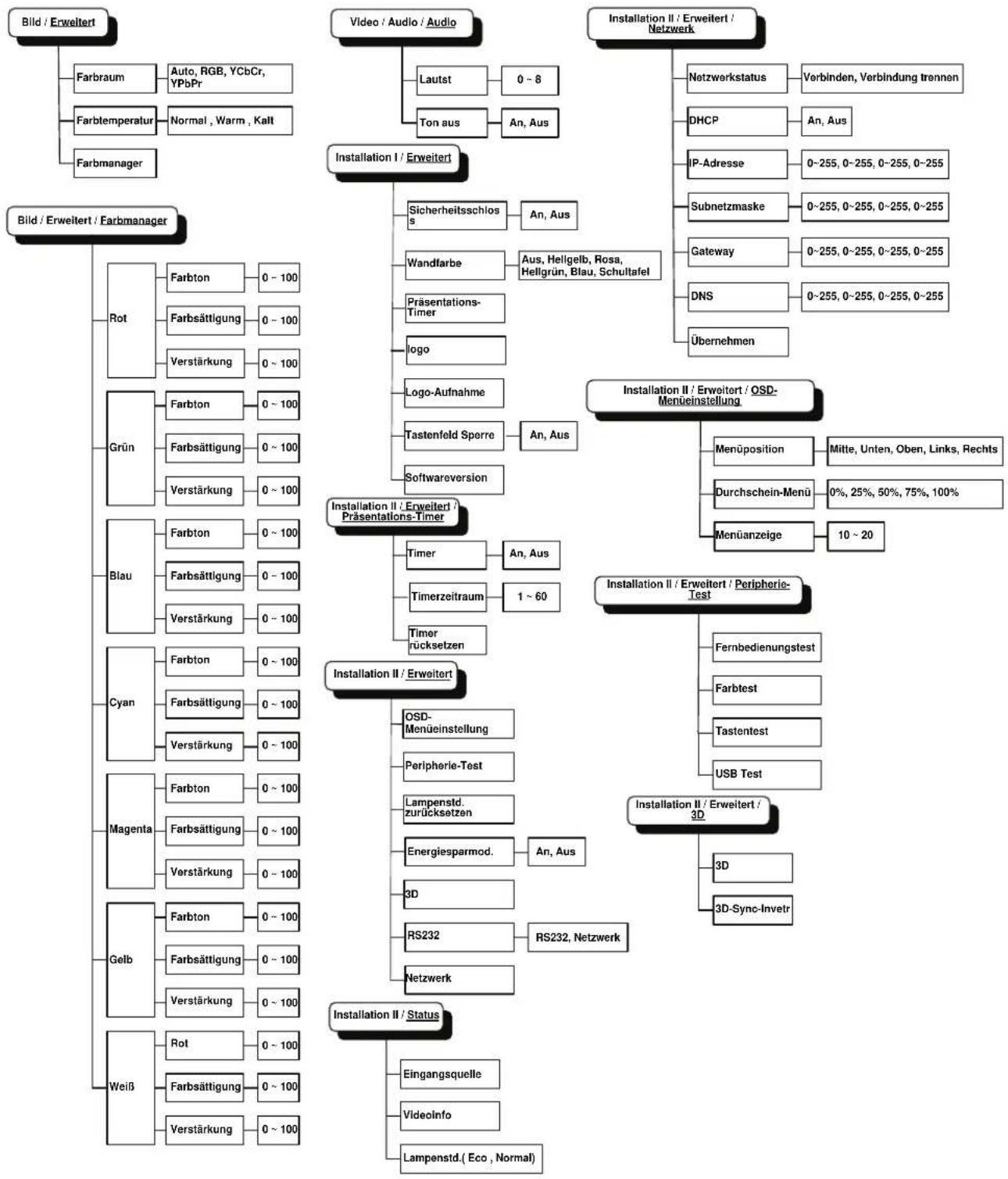

ÜBERSICHT ÜBER DAS BILDSCHIRMMENÜ 23

ÜBERSICHT ÜBER DIE UNTERMENÜS 24

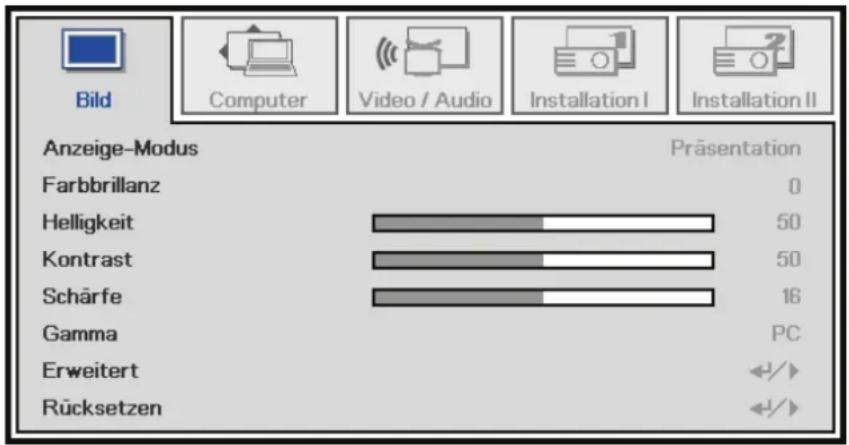

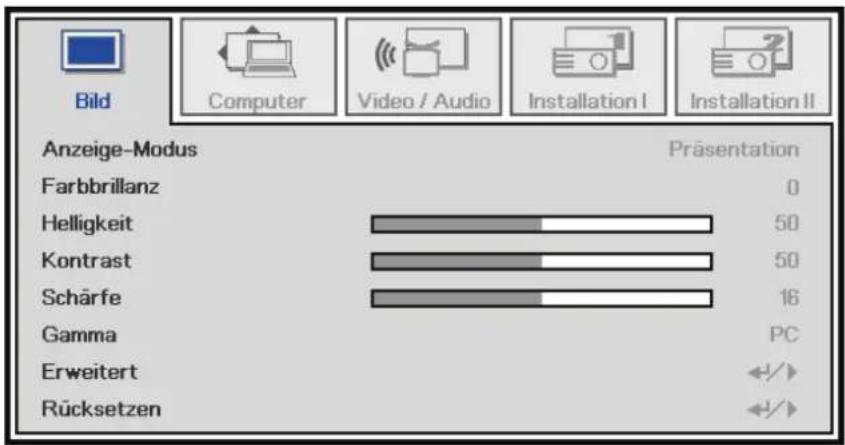

BILD-MENÜ 25

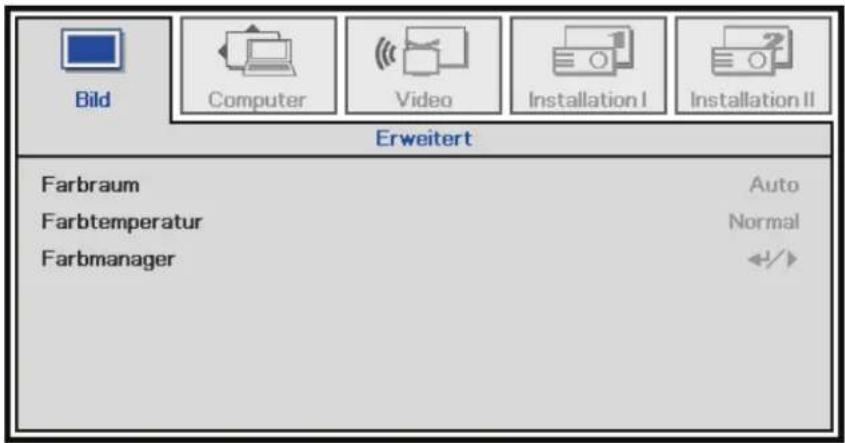

Erweiterte Funktionen....26

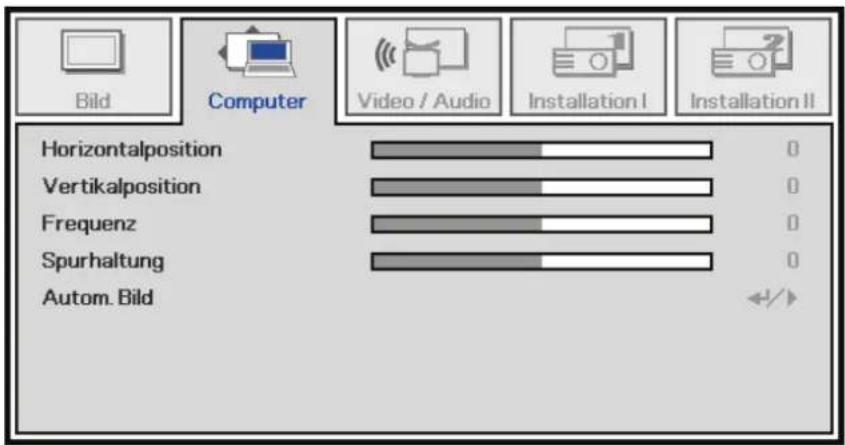

COMPUTER-MENÜ 28

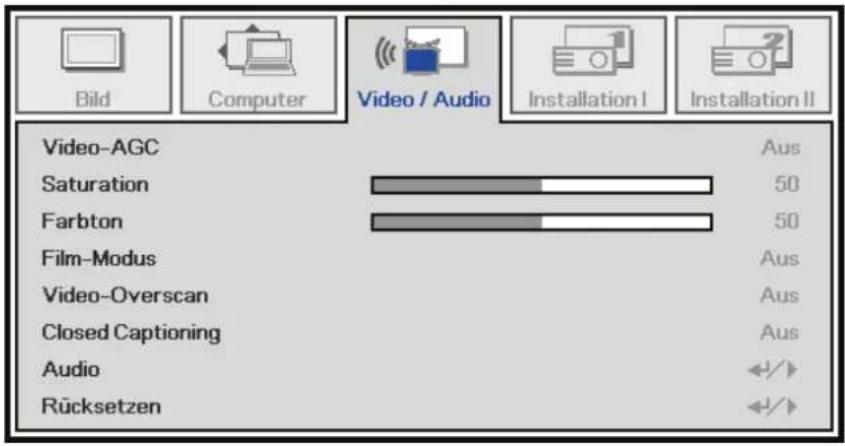

VIDEO/AUDIO-MENÜ 29

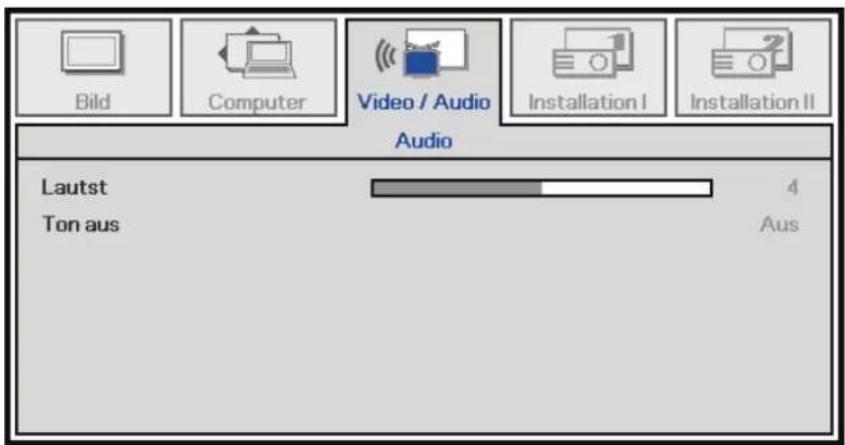

Audio 30

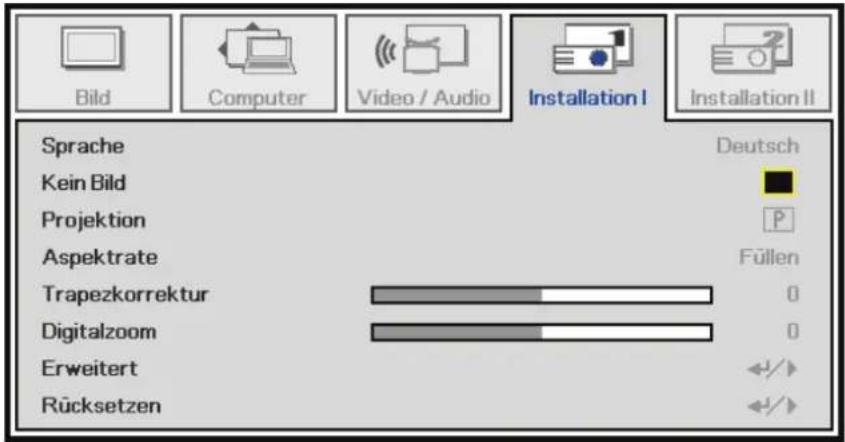

INSTALLATION I-MENÜ 31

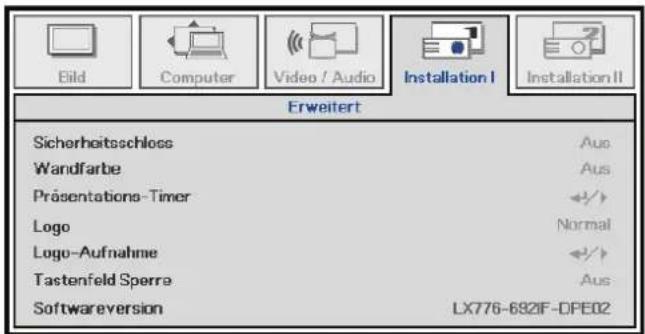

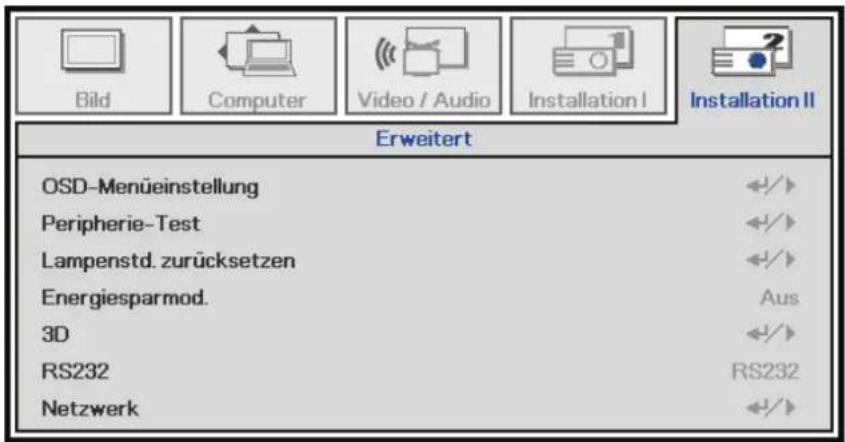

Erweitert 32

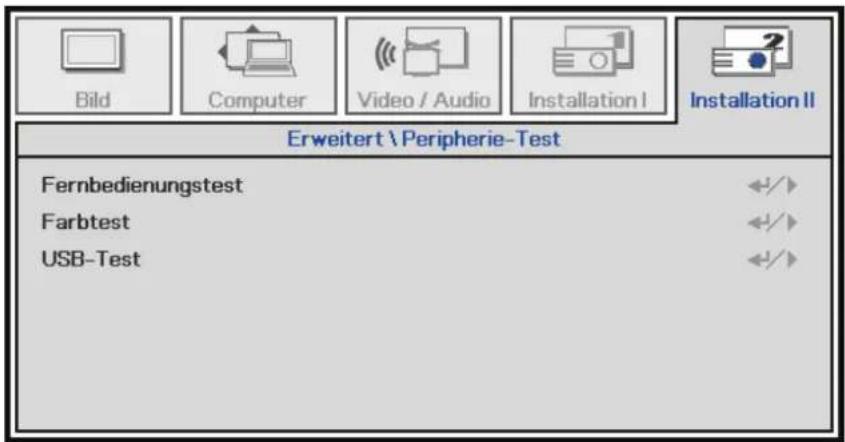

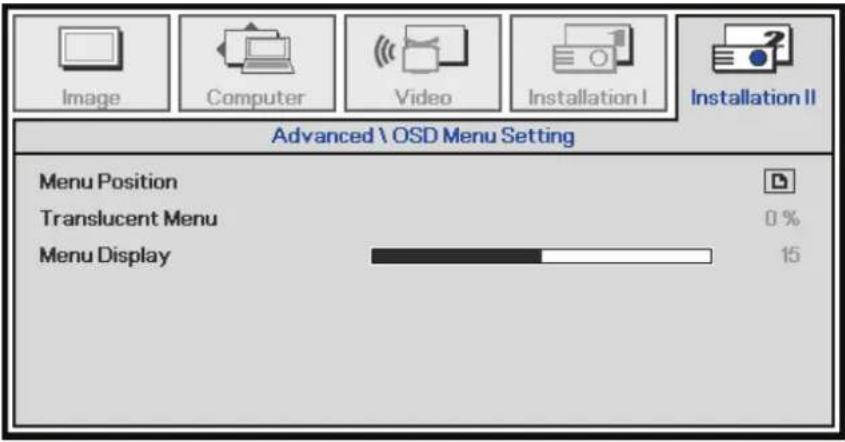

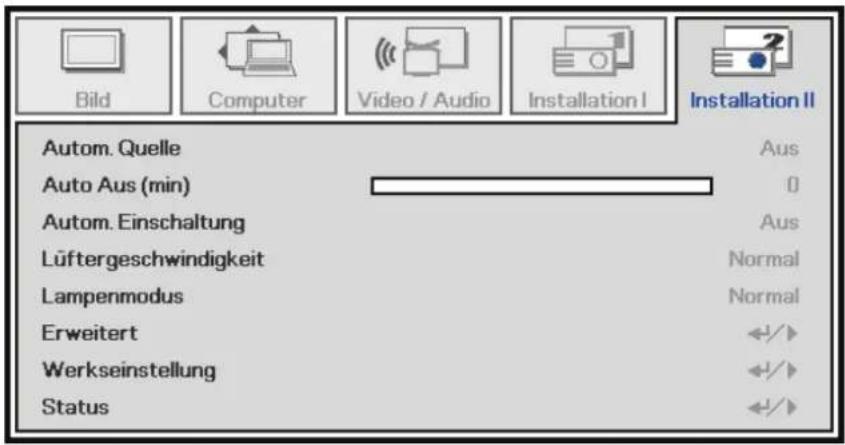

INSTALLATION II-MENÜ 33

Erweiterte Funktionen.... 34

Werkseinstellung....41

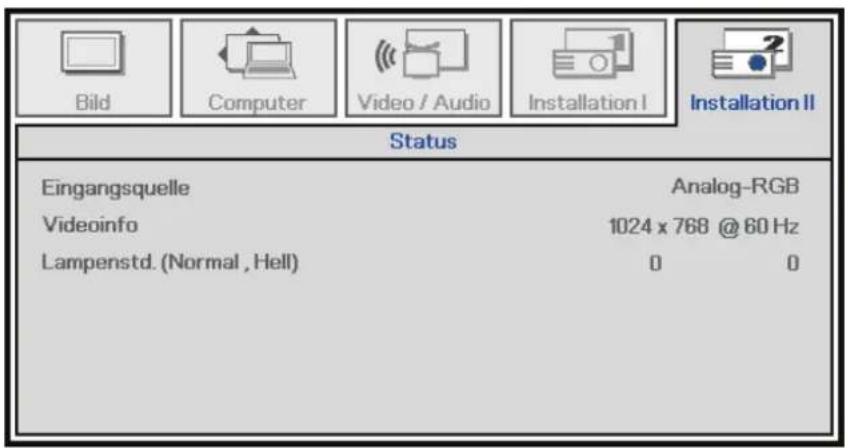

Status....41

WARTUNG UND SICHERHEIT 42

PROJEKTIONSLAMPE ERSETZEN 42

PROJEKTOR REINIGEN 45

Objektiv reinigen 45

Gehäuse reinigen 45

PROBLEMLÖSUNG 46

HÄUFIGE PROBLEME UND IHRE LÖSUNGEN 46

TIPPS ZUR PROBLEMLÖSUNG 46

LED-FEHLERMELDUNGEN....47

BILDPROBLEME 47

LAMPENPROBLEME 48

FERNBEDIENUNGSPROBLEME....48

AUDIOPROBLEME....49

PROJEKTOR ZUR REPARATUR EINSCHICKEN....49

HÄUFIG GESTELLTE FRAGEN ZU HDMI 50

SPEZIFIKATIONEN....51

SPEZIFIKATIONEN 51

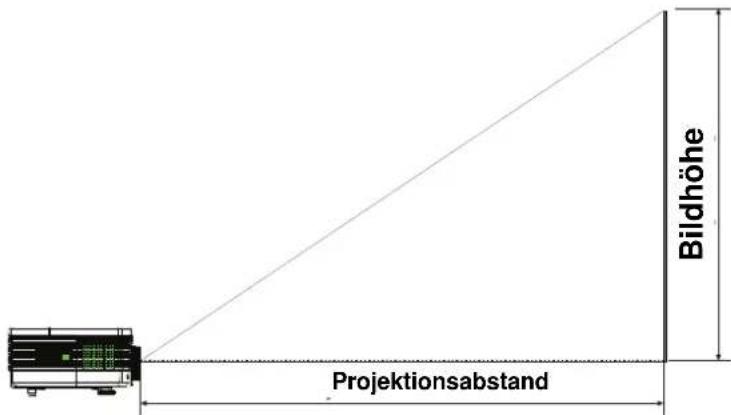

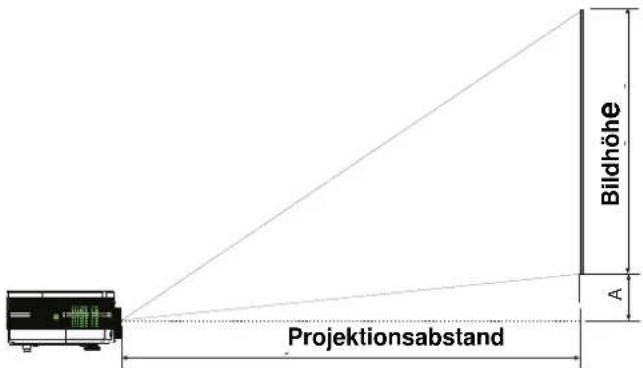

PROJEKTIONSABSTAND VS. PROJEKTIONSGRÖßE....52

TAKTMODUS-TABELLE 54

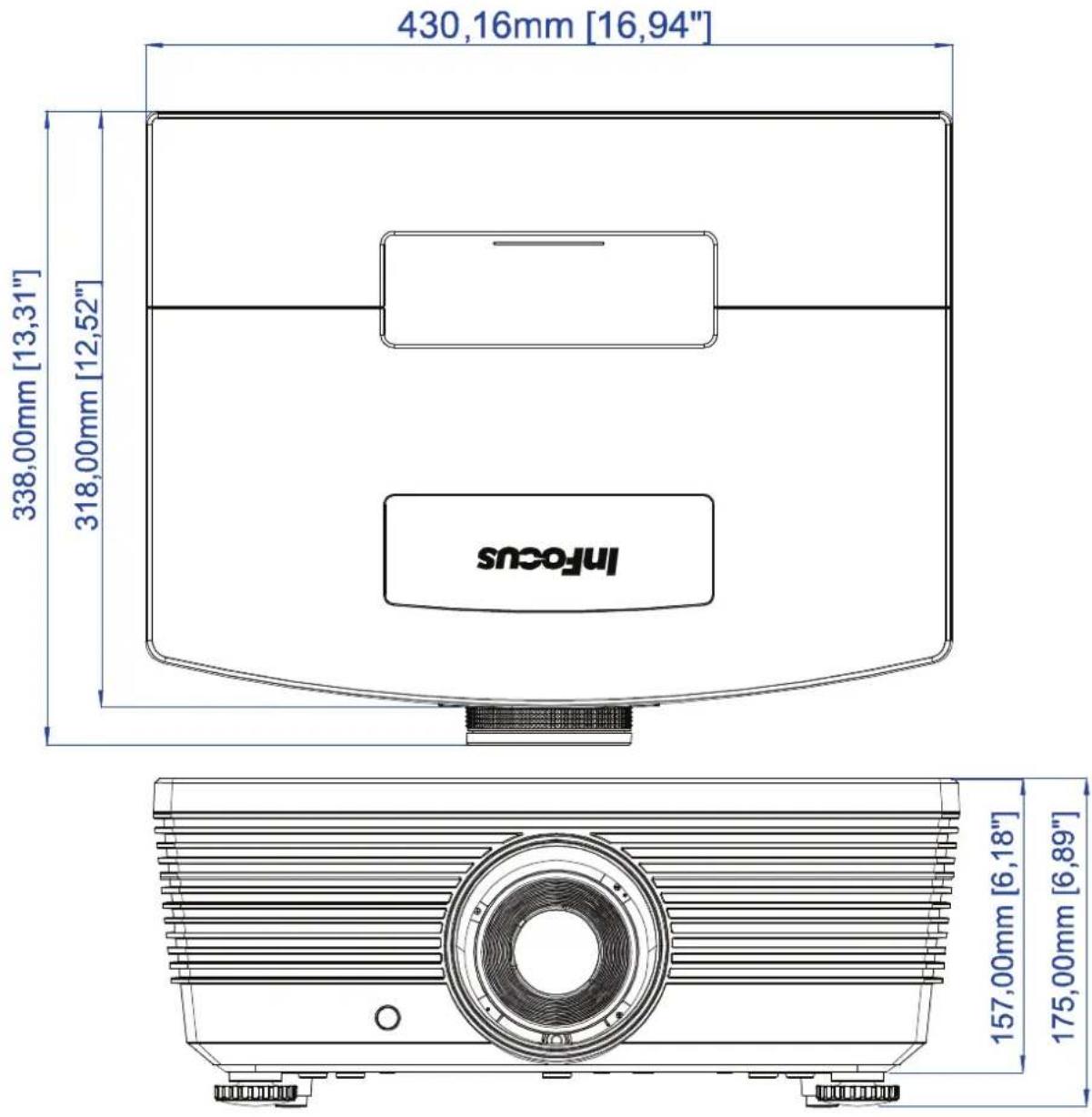

PROJEKTORABMESSUNGEN 56

RICHTLINIENKONFORMITÄT 57

FCC-HINWEIS 57

KANADA 57

WEEE 57

SICHERHEITSZERTIFIZIERUNGEN....57

ERSTE SCHRITTE

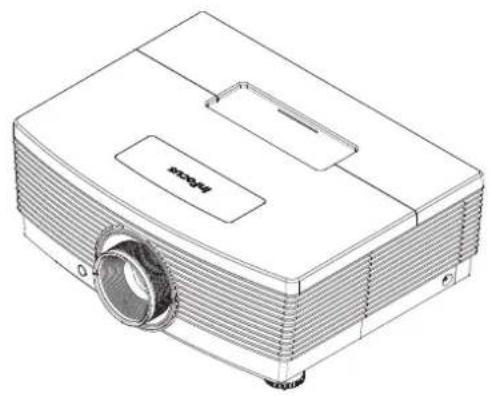

Lieferumfang

Packen Sie den Projektor vorsichtig aus und prüfen Sie, ob folgende Komponenten enthalten sind:

FERNBEDIENUNG (BATTERIEN NICHT MITGELIEFERT)

CD-ROM (DIESE BEDIENUNGSANLEITUNG)

ETZKABGUSTRIERUNGSKARTE

SICHERHEITSHEFT

SCHNELLSTARTANLEITUNG

GARANTIEHEFT

Wenden Sie sich umgehend an Ihren Händler, falls etwas fehlen oder beschädigt sein sollte bzw. das Gerät nicht funktioniert. Wir empfehlen Ihnen, die Originalverpackung aufzubewahren, falls Sie das Gerät einmal zu Reparaturzwecken einsenden müssen.

Übersicht über die Komponenten des Projektors

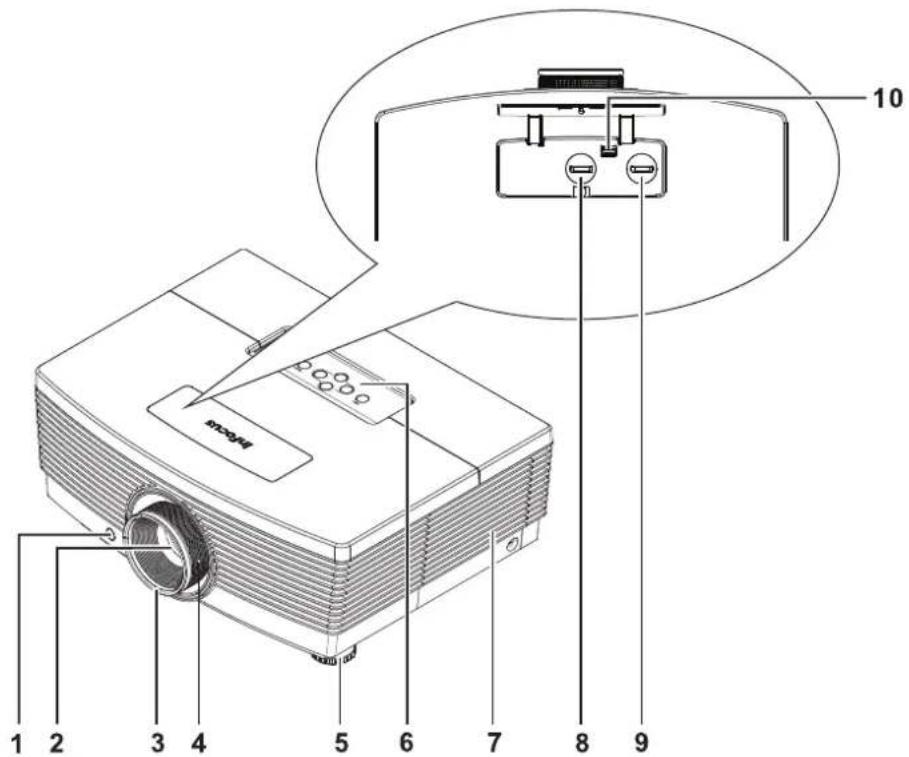

Ansicht seitlich von vorne

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	IR-Empfänger	Empfängt die IR-Signale von der Fernbedienung	7
2.	Objektiv	Projektionsobjektiv
3.	Fokusring Zum Scharfstellen des projizierten Bildes		19
4.	Zoomring Zum Vergrößern des projizierten Bildes
5.	Höhenverstellbarer Fuß Zur Anpassung der Projektorhöhe		16
6.	Funktionstasten Siehe Ansicht von oben — OSD-Tasten		3
7.	Lampenfachabdeckung	Entfernen Sie die Abdeckung zum Auswechseln der Lampe	42

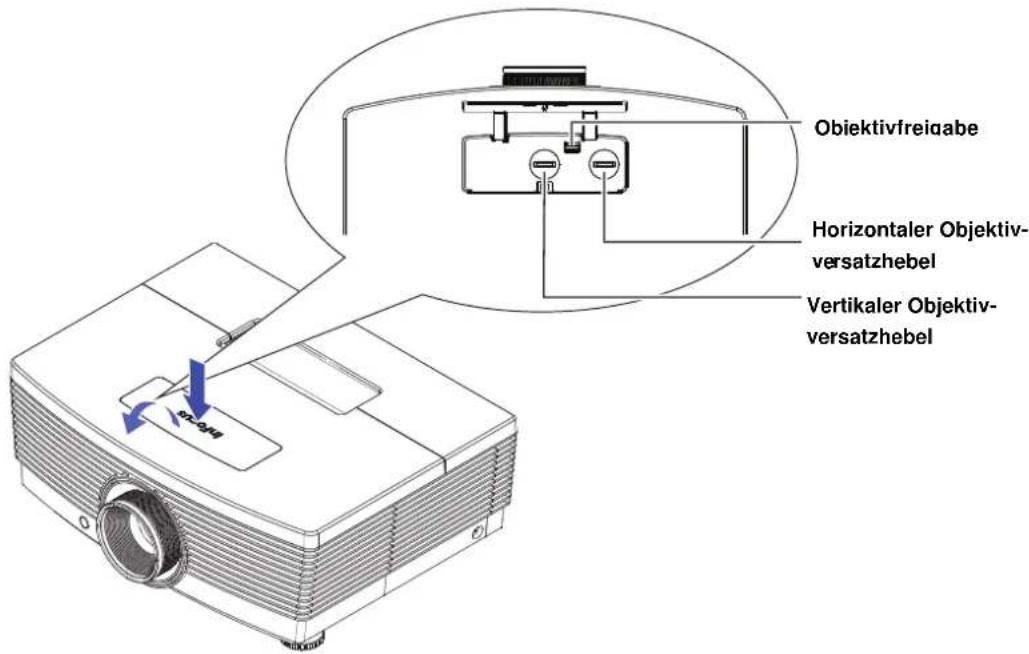

8.	Vertikaler Objektivversatz Zur Anpassung der vertikalen Bildposition		17
9.	Horizontaler Objektivversatz	Zur Anpassung der horizontalen Bildposition	18
10.	Objektivfreigabeschalter	Betätigen Sie vor dem Entfernen des Objektivs den Freigabeschalter	10

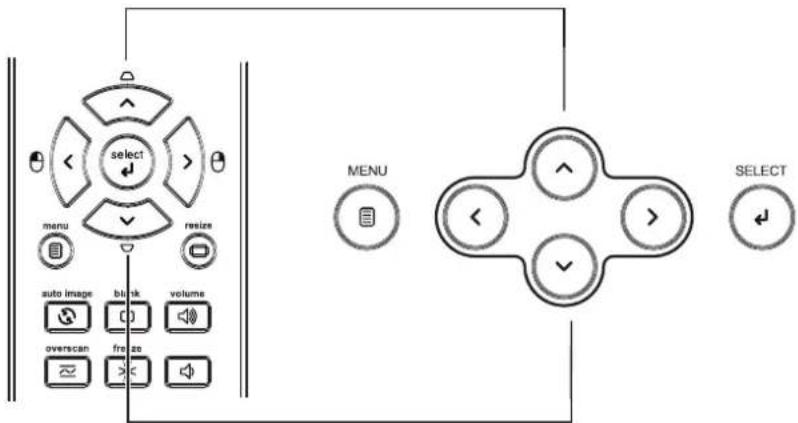

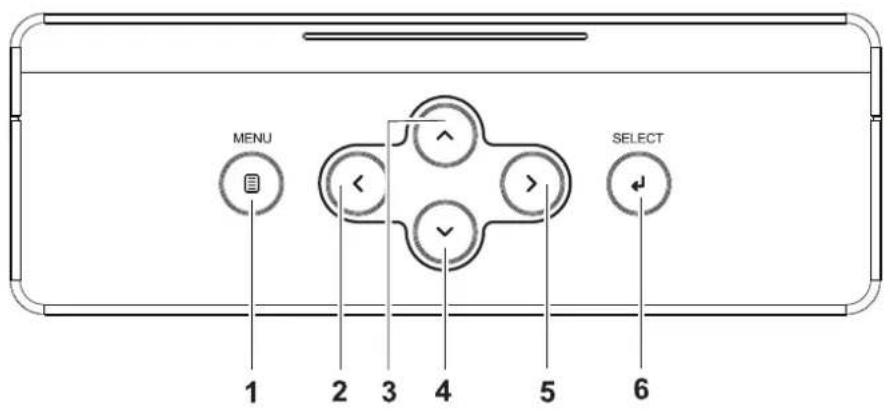

Ansicht von oben – OSD-Tasten

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	Menu (Menü) Zum Ein- und Ausblenden der Bildschirmmenüs		21
2.	◀ (Linkspfeil)	Zur OSD-Navigation und ÄnderungEinstellungenSchnellmenü – zur Lautstärkeregelung
3.	▲ (Aufwärtspfeil)	Zur OSD-NavigationSchnellmenü – zur Trapezkorrektur
4.	▼ (Abwärtspfeil)	Zur OSD-NavigationSchnellmenü – zur Trapezkorrektur
5.	▶ (Rechtspfeil)	Zur OSD-Navigation und ÄnderungEinstellungenSchnellmenü – zur Lautstärkeregelung
6.	SELECT (Auswahl)	Zum Aufrufen bzw. Bestätigen hervorgehobener OSD-Menüelemente

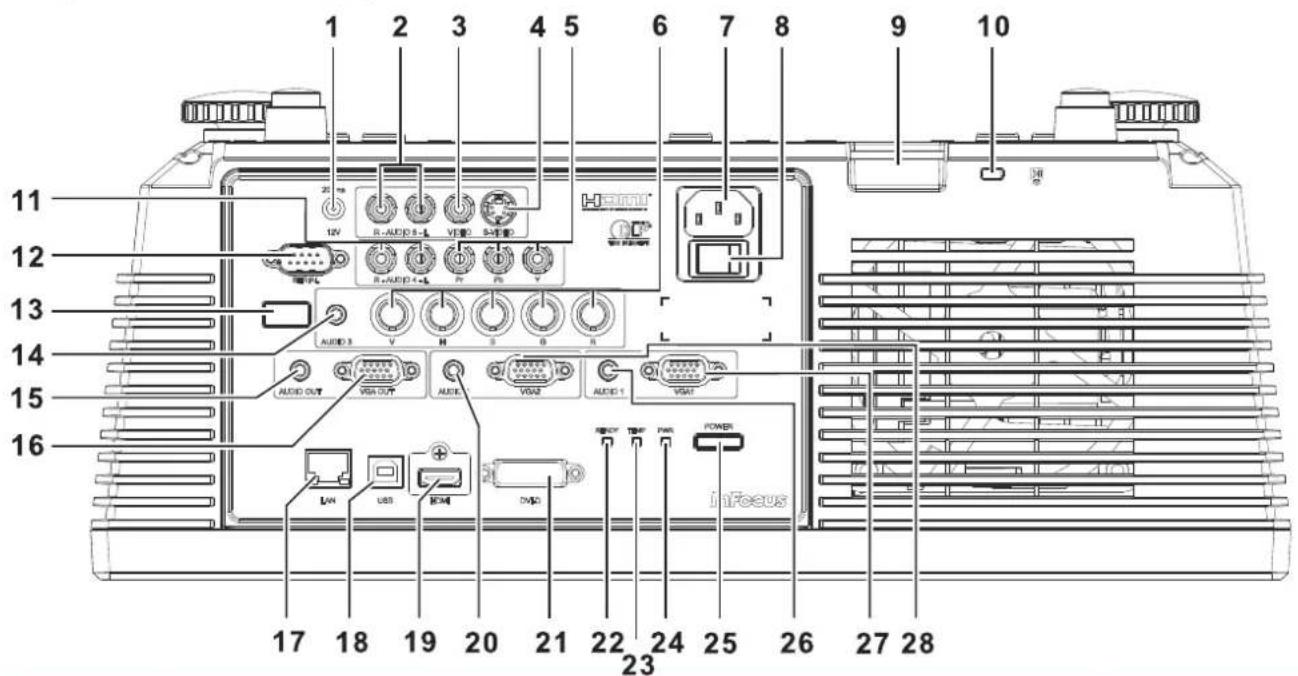

Ansicht von hinten

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	12 VDC-Auslöser Hier schließen Sie eine 12 V-Leinwand an (max. 200 mA)
2.	AUDIO 5 (L und R) Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
3.	VIDEO Hier schließen Sie das COMPOSITE-KABEL eines Videogerätes an
4.	S-VIDEO Hier schließen Sie das S-VIDEO-KABEL eines Videogerätes an
5.	YPbPr	Hier schließen Sie das Component-Kabel eines Component Video-fähigen Gerätes an
6.	BNC	Hier schließen Sie die BNC-Kabel eines Computers oder Videogerätes an
7.	Wechselstromeingang	Hier schließen Sie das NETZKABEL AN	12
8.	Ein-/Ausschalter De-/Aktiviert die Stromversorgung des Projektors
9.	Öffnung für Sicherheitskabel	Befestigen Sie bei der Deckenmontage ein Sicherheitskabel an dieser Öffnung
10.	Sicherheitsschloss	Verbinden Sie ein Sicherheitsschlosssystem mit dem Projektor; verbinden Sie dieses mit einem festen Gegenstand
11.	AUDIO 4 (L und R) Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
12.	SERIAL (Seriell) Hier schließen Sie ein (seriesles) RS-232-Kabel zur Befehlssteuerung an
13.	IR-Empfänger Empfängt IR-Signale von der Fernbedienung		7
14.	AUDIO 3 Hier schließen Sie das Audiokabel eines Eingangsgerätes an
15.	Audioausgang	Hier schließen Sie das Audiokabel eines externen Lautsprechersystems an
16.	VGA-Ausgang	Hier stellen Sie über das RGB-Kabel eine Verbindung zu einem Bildschirm her (Durchschleifen nur über VGA1)

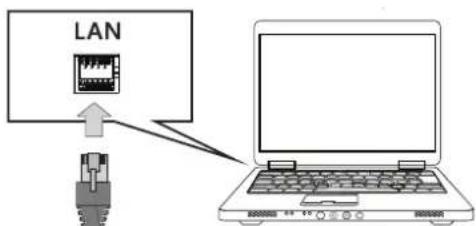

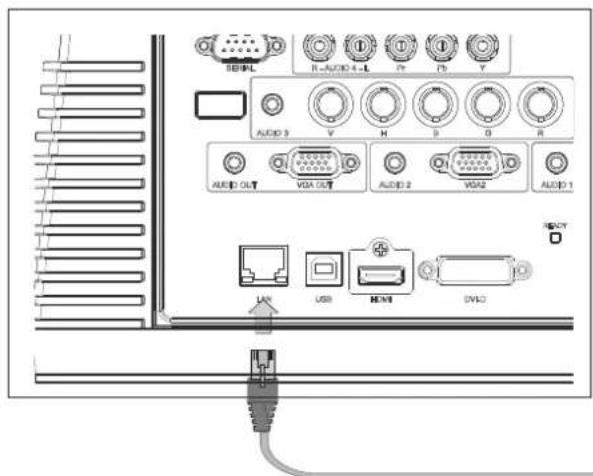

17.	LAN Hier schließen Sie ein LAN-Kabel zur Netzwerkverbindung an
18.	USB	Hier schließen Sie das USB-KABEL eines Computers an (zur Steuerung von Diaschauen mit Hilfe der Projektorfernbedienung)
19.	HDMI Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
20.	AUDIO 2 Hier schließen Sie das Audiokabel eines Eingangsgerätes an
21.	DVI-D Hier schließen Sie das DVI-Kabel (nicht mitgeliefert) eines Computers an
22.	Bereit-LED	Leuchtet rot Normalbetrieb		47
		Blinkt gelb Lampe nicht bereit
23.	Temperatur-LED	Leuchtet	rot Überhitzung
24.	Betriebs-LED	Leuchtet gelb Bereitschaft
		Leuchtet blau Normalbetrieb
		Blinkt gelb	Einschaltung oder Abschaltung/Abkühlung

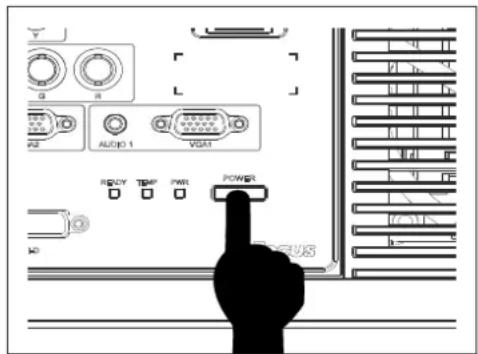

25.	POWER-Taste	Zum Ein-/Ausschalten des Projektors (Sie müssen zuerst den Netzschalter betätigen)		12
26.	AUDIO 1 Hier schließen Sie das Audiokabel eines Eingangsgerätes an
27.	VGA1	Hier schließen Sie das RGB-Kabel eines Computers oder Videogerätes an
28.	VGA2	Hier schließen Sie das RGB-Kabel eines Computers oder Videogerätes an

Hinweis:

Falls Ihr Videogerät über verschiedene Eingangsquellen verfügt, empfehlen wir zur Erzielung einer besseren Bildqualität der Reihe nach die Nutzung von HDMI, Component, S-Video und schließlich Composite.

Warnung:

Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des Projektors und alle angeschlossenen Geräte.

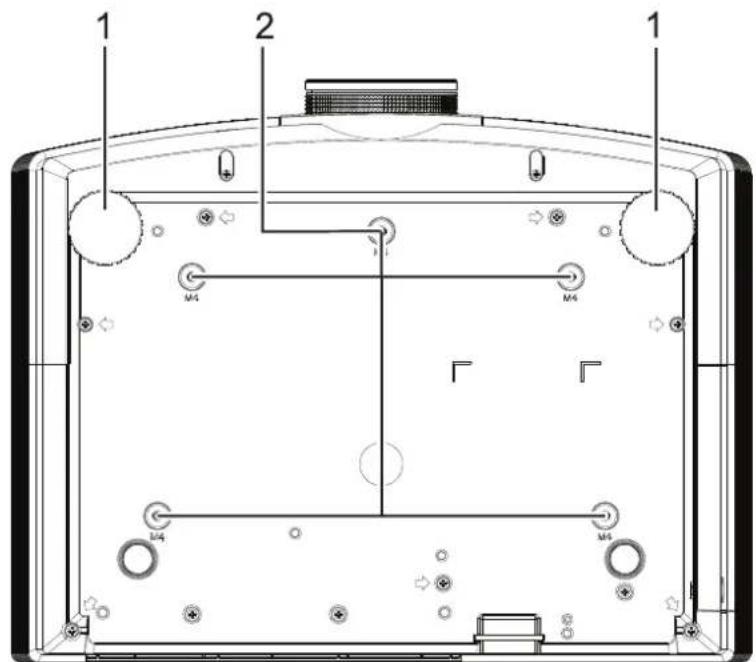

Ansicht von unten

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:

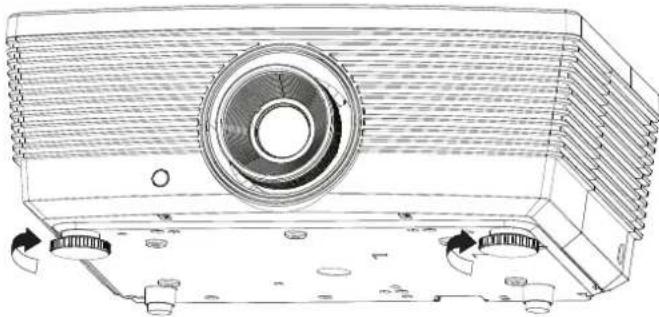

1.	Höhenverstellbare Füße	Heben Sie das Gerät an und drehen die Füße zur Änderung und Feineinstellung der Projektorwinkels.	16
2.	Löcher der Deckenhalterung	Ausschließlich mit InFocus-Deckenmontagesystemen verwenden (Produktnummer: PRJ-MNT-UNIV). Wenden Sie sich an Ihren InFocus-Händler oder besuchen Siewww.infocusstore.com.

Hinweis:

Verwenden Sie bei der Installation ausschließlich UL-gelistete Deckenhalterungen. Verwenden Sie zur Deckenmontage zugelassene Montagehardware und M4-Schrauben mit einer maximalen Schraubentiefe von 6 mm (0,23 inch). Die Konstruktion der Deckenmontage muss eine geeignete Form und Stabilität aufweisen. Die Lastkapazität der Deckenmontage muss das Gewicht des installierten Gerätes überschreiten; als zusätzliche Sicherheitsmaßnahme sollte es über einen Zeitraum von 60 Sekunden das Dreifache des Gewichts dieses Produktes aushalten können.

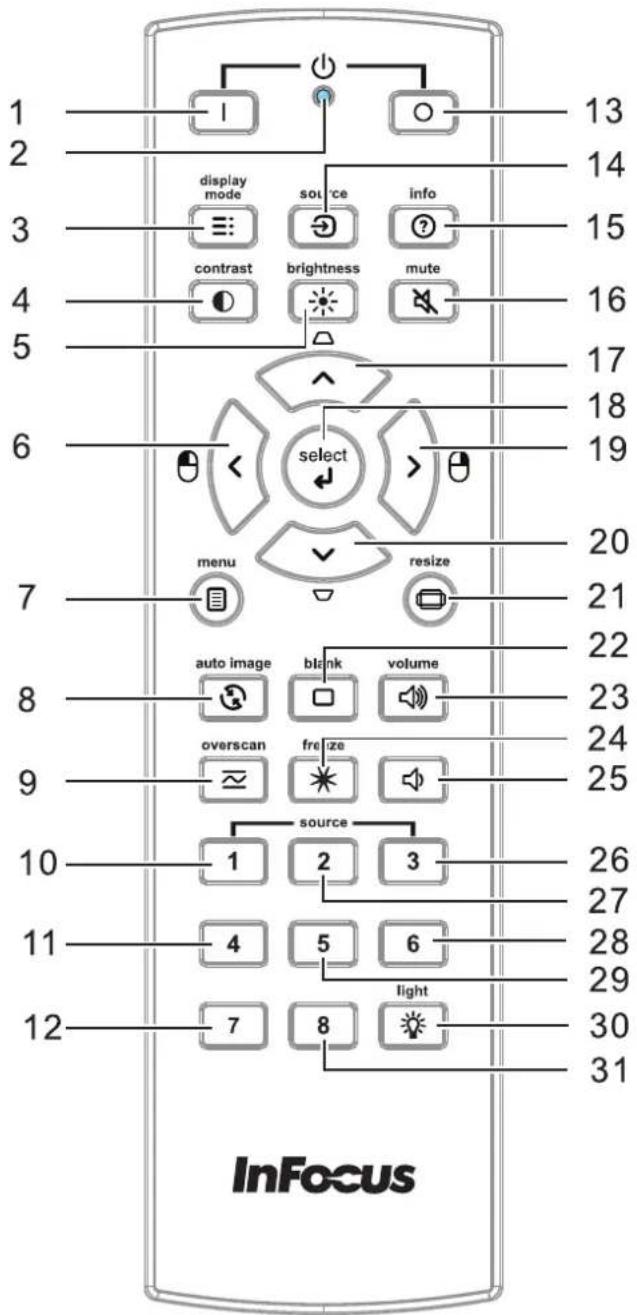

Aufbau der Fernbedienung

Wichtig:

1. Verwenden Sie den Projektor nicht bei hellem Fluoreszenzlicht. Bestimmte hochfrequenzte Fluoreszenzleuchten können die Funktion der Fernbedienung beeinträchtigen.
2. Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Projektor befinden. Sollte sich ein Hindernis zwischen Fernbedienung und Projektor befinden, können Sie das Signal über bestimmte reflektierende Oberflächen (z. B. Projektorleinwände) weiterleiten.
3. Die Tasten am Projektor haben dieselben Funktionen wie die entsprechenden Tasten auf der Fernbedienung. Diese Bedienungsanleitung beschreibt die Funktionen anhand der Fernbedienung.

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	Ein-Taste Einschalten des Projektors		12
2.	LED-Anzeige Leuchtet bei Betätigung der Fernbedienungstasten
3.	Anzeige-Modus	Auswahl eines geeigneten auf verschiedene Einsatzumgebungen voreingestellten Modus
4.	Kontrast	Einblenden des Kontrastreglers; passen Sie die Einstellung mit der Links-/Rechtstaste an
5.	Helligkeit	Einblenden des Helligkeitsreglers; passen Sie die Einstellung mit der Links-/Rechtstaste an
6.	Linkspfeil	Bei eingeblendetem OSD dient diese Taste der Linksnavigation. Wenn der Projektor per USB mit einem PC verbunden ist, wird mit dieser Taste das vorherige Dia aufgerufen	21
7.	menu (Menü) Einblenden des OSD-Menüs
8.	auto image (Auto. Bild) Erneute Synchronisierung des PC-Bildes
9.	Overscan	Anpassen des Overscans
10.	source (Quelle) - 1 VGA
11.	source (Quelle) - 4 S-Video
12.	source (Quelle) - 7 Nicht verfügbar
13.	Aus-Taste	Ausschalten des Projektors	13
14.	Quelle Einblenden des Quellenmenüs
15.	info Anzeige der Projektorinformationen
16.	Ton aus Deaktivieren der Audioausgabe
17.	Aufwärtspfeil / Trapezkorrektur +	Bei eingeblendetem OSD dient diese Taste der Aufwärtsnavigation. Außerhalb des OSD passen Sie hiermit die Trapezkorrektur an	21
18.	select (Auswahl)	Aufrufen und Bestätigen von OSD-Einstellungen
19.	Rechtspfeil	Bei eingeblendetem OSD dient diese Taste der Rechtsnavigation. Wenn der Projektor per USB mit einem PC verbunden ist, wird mit dieser Taste das nächste Dia aufgerufen
20.	Abwärtspfeil / Trapezkorrektur -	Bei eingeblendetem OSD dient diese Taste der Abwärtsnavigation. Außerhalb des OSD passen Sie hiermit die Trapezkorrektur an
21.	resize (Größe ändern)	Ändern des Bildseitenverhältnisses
22.	blank (Leere Anzeige)	Anzeige eines leeren Bildschirms
23.	Lautstärke +	Erhöhen der Lautstärke
24.	freeze (Standbild)	Anhalten des Videos
25.	Lautstärke -	Verringern der Lautstärke
26.	source (Quelle) - 3 HDMI 2
27.	source (Quelle) - 2 HDMI 1
28.	source (Quelle) - 6 Nicht verfügbar
29.	source (Quelle) - 5 Composite
30.	light (Licht)	De-/Aktiviert die Hintergrundbeleuchtung der Fernbedienung
31.	source (Quelle) - 8 Nicht verfügbar

EINRICHTUNG UND BEDIENUNG

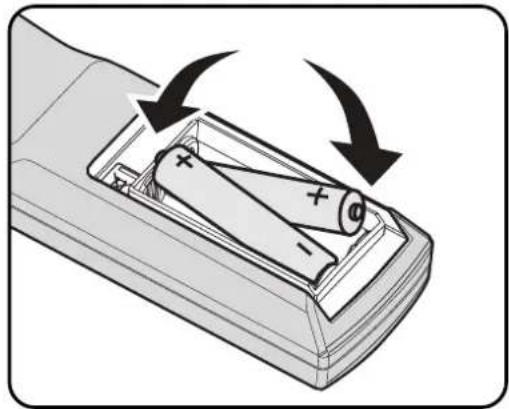

Batterien in die Fernbedienung einlegen

1. Entfernen Sie die Abdeckung des Batteriefachs, indem Sie diese in Pfeilrichtung schieben.

1. Legen Sie Batterien (nicht mitgeliefert) wie in der Abbildung gezeigt ein.

1. Bringen Sie die Abdeckung wieder an.

1. Verwenden Sie ausschließlich AA-Batterien (wir raten zum Einsatz von Alkali-Batterien).
2. Entsorgen Sie verbrauchte Batterien entsprechend Ihrer örtlichen Richtlinien.
3. Entfernen Sie die Batterien, wenn Sie den Projektor über einen längeren Zeitraum nicht verwenden.
4. Kombinieren Sie nicht alte und neue Batterien; kombinieren Sie keine unterschiedlichen Batterietypen.

Optionales Objektiv installieren oder entfernen

Achtung:

• Schütteln Sie den Projektor und die Objektivkomponenten nicht, setzen Sie sie keinem übermäßigen Druck aus; diese Komponenten enthalten Präzisionsbauteile.
• Denken Sie vor dem Entfernen oder Installieren des Objektivs daran, den Projektor auszuschalten und zu warten, bis sich die Belüftung ausschaltet; deaktivieren Sie dann den Netzschalter.
• Berühren Sie beim Entfernen oder Installieren des Objektivs nicht die Objektivoberfläche.
• Halten Sie Fingerabdrücke, Staub und Öl von der Objektivoberfläche fern.
• Verkratzen Sie die Objektivoberfläche nicht.
• Arbeiten Sie auf einer ebenen Oberfläche; legen Sie zur Vermeidung von Kratzern ein weiches Tuch unter.
• Wenn Sie das Objektiv über einen längeren Zeitraum entfernen, bringen Sie zum Schutz des Projektors vor Staub und Schmutz die Objektivkappe an.

Objektiv aus dem Projektor entfernen

1. Schieben Sie die obere Abdeckung ab (siehe Abbildung).

2. Drücken Sie den Objektivfreigabe-Schalter in die Freigabeposition.

3. Greifen Sie das Objektiv.

4. Drehen Sie das Objektiv gegen den Uhrzeigersinn. Das Objektiv löst sich.

5. Ziehen Sie das Objektiv langsam heraus.

Neues Objektiv installieren

1. Richten Sie die Aussparungen aus; positionieren Sie das elektrische Kontaktfeld wie im Bild gezeigt.

Hinweis:

Die Pin der Iris sollte in die abgebildete Richtung zeigen.

1. Drehen Sie das Objektiv im Uhrzeigersinn, bis es mit einem Klickgeräusch einrastet.

Projektor einschalten und herunterfahren

1. Entfernen Sie die Objektivkappe.

2. Schließen Sie das Netzkabel am Projektor an. Verbinden Sie das andere Ende mit einer Steckdose. Prüfen Sie, ob der Netzschalter an der Rückseite des Gerätes eingeschaltet ist. Wenn das Gerät mit Strom versorgt wird, leuchtet die Betriebs-LED gelb.

3. Schalten Sie die Lampe mit Hilfe der "☐" -Taste an der Rückseite des Projektors oder der Ein-Taste auf der Fernbedienung ein. Die Betriebs-LED leuchtet nun gelb. Der Startbildschirm wird nach etwa 30 Sekunden angezeigt.

Hinweis:

Wenn Sie den Projektor das erste Mal einschalten, können Sie Ihre gewünschte Sprache aus dem Schnellmenü nach dem Startbildschirm auswählen.

1. Wenn mehr als ein Eingangsgerät angeschlossen ist, drücken Sie zum Umschalten zwischen den Geräten die QUELLE-Taste und anschließend ▲ / ▼.

• VGA 1: Analoges RGB
• VGA 2: Analoges RGB
• BNC: Videoquellen via analoge / serielle digitale Schnittstelle
• HDMI: High Definition Multimedia Interface
• DVI: DVI

- Component Video: DVD überträgt YCbCr / YPbPr oder HDTV überträgt YPbPr via HD15-Anschluss

• S-Video: Super-Video (Y/C getrennt)

• Composite Video: Herkömmliches Composite Video

1. Drücken Sie zum Ausschalten des Projektors die Aus-Taste auf der Fernbedienung. Wenn die Meldung „Ausschalten? / Wieder

Netzschalter drücken“ erscheint, betätigen Sie zweimal die POWER-Taste. Der Projektor schaltet sich aus.

Achtung:

1. Achten Sie darauf, vor dem Einsatz des Projektors die Objektivabdeckung zu entfernen.
2. Ziehen Sie das Netzkabel erst, wenn die BEREIT-LED nicht mehr blinkt und dadurch anzeigt, dass der Projektor abgekühlt ist.

Zugangskennwort (Sicherheitsschloss) einstellen

Sie können die vier Pfeiltasten zur Einstellung eines Kennwortes nutzen und dadurch eine unautorierte Benutzung des Projektors verhindern. Wenn diese Funktion aktiviert ist, muss nach dem Einschalten des Projektors ein Kennwort eingegeben werden. (Hinweise zur Nutzung der OSD-Menüs finden Sie unter Durch das Bildschirmmenü navigieren auf Seite 21 und unter OSD-Sprache einstellen auf Seite 22.)

Wichtig:

Bewahren Sie das Kennwort an einem sicheren Ort auf. Ohne das Kennwort können Sie den Projektor nicht bedienen. Falls Sie das Kennwort vergessen, wenden Sie sich bitte an InFocus: www.infocus.com/support.

1. Drücken Sie zum Öffnen des OSD-Menüs die MENÜ-Taste.
2. Wählen Sie mit den Pfeiltasten ◀ / ▶ das Installation I-Menü, markieren Sie dann mit den Tasten ▲ / ▼ die Option Erweitert. Drücken Sie zur Auswahl des Erweitert-Menüs die select- oder Rechtstaste.
3. Wählen Sie mit den Tasten ▲ / ▼ die Option Sicherheitsschloss.
4. Drücken Sie zum De-/Aktivieren des Sicherheitsschlosses die Tasten ◀ / ▶.

Daraufhin erscheint automatisch ein Kennwortdialogfenster.

1. Drücken Sie zur Eingabe eines Kennwortes die Pfeiltasten ▲ / ▼ / ◀ / ▶ am Bedienfeld oder auf der Fernbedienung. Sie können jede beliebige Kombination wählen; dabei kann auch eine Pfeiltaste mehrmals vorkommen. Verwenden Sie eine Kombination aus fünf Pfeiltasten.

Mit der MENÜ (MENU)-Taste verlassen Sie das Dialogfenster.

1. Die Kennwortabfrage erscheint, wenn der Benutzer den Projektor bei aktivierter Sicherheitsschloss-Funktion einschaltet. Geben Sie das Kennwort in der von Ihnen in Schritt 5 festgelegten Reihenfolge ein. Sollten Sie das Kennwort vergessen haben, wenden Sie sich bitte an InFocus: www.infocus.com/support. Das Kundencenter überprüft, ob Sie der Eigentümer sind, und hilft Ihnen beim Zurücksetzen des Kennwortes.

Projektorposition anpassen

Beachten Sie beim Aufstellen des Projektors Folgendes:

• Projektortisch oder -ständer sollten einen sicheren, ebenen Stand aufweisen.
• Platzieren Sie den Projektor so, dass er lotrecht zur Leinwand steht.
• Entfernen und entsorgen Sie die Schaumstoffabstandhalter an den hinteren Ausgleichsfüßen, bevor Sie den Projektionswinkel anpassen.

• Achten Sie darauf, dass die Kabel sicher verlegt sind, sodass niemand darüber stolpert.

• Drehen Sie die Ausgleichsfüße zum Anheben der Projektorhöhe im Uhrzeigersinn.

1. Heben Sie den Projektor zum Absenken der Projektorhöhe an und drehen Sie die Ausgleichsfüße gegen den Uhrzeigersinn.

Position des Projektionsbildes per Versatz anpassen

Die Versatzfunktion ermöglicht einen Objektivversatz, der der Anpassung der vertikalen oder horizontalen Position des projizierten Bildes innerhalb des nachstehend angegebenen Bereichs dient.

Der Versatz ist ein einzigartiges System, das im Vergleich zu herkömmlichen Objektivversatzsystemen einen Versatz unter Einhaltung eines wesentlich höheren ANSI-Kontrastverhältnisses bietet.

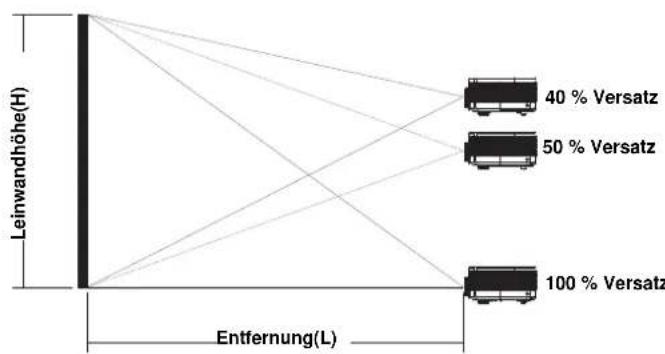

Vertikale Bildposition anpassen

Die vertikale Bildhöhe kann beim IN5312 (XGA) auf einen Versatz zwischen 100 % und 40 % und beim IN5314 (WXGA) auf einen Versatz zwischen 105 % und 35 % angepasst werden (Versatz = [(O + H) / H] x 100 %, O: Entfernung von der Unterkante des Bildes bis zur Objektivmitte). Beachten Sie, dass die maximale vertikale Bildhöhe durch die horizontale Bildposition eingeschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale vertikale Bildhöhe zu erreichen, wenn die horizontale Bildposition auf das Maximum eingestellt ist. Bitte entnehmen Sie weitere Einzelheiten der nachstehenden Abbildung zum Versatzbereich.

Beim IN5312 (XGA)

Beim IN5314 (WXGA)

Horizontale Bildposition anpassen

Wenn sich das Objektiv in der mittleren Position befindet, kann die horizontale Bildposition um bis zu 5 % der Bildbreite nach links oder rechts angepasst werden. Beachten Sie, dass die maximale horizontale Bildhöhe durch die vertikale Bildposition eingeschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale horizontale Bildposition zu erreichen, wenn die vertikale Bildposition auf das Maximum eingestellt ist. Bitte entnehmen Sie weitere Einzelheiten der nachstehenden Abbildung zum Versatzbereich.

Abbildung zum Versatzbereich

Beim IN5312 (XGA)

Beim IN5314 (WXGA)

Zoomfaktor, Fokus und Trapezkorrektur anpassen

1. Ändern Sie die Größe des projizierten Bildes und die Größe der Projektionsfläche mit Hilfe des Zoomrings.

1. Stellen Sie das projizierte Bild mit dem Fokusring scharf.

1. Korrigieren Sie den Trapezeffekt (oben oder unten breiter) mit Hilfe der Trapezkorrektur-Tasten (am Projektor oder auf der Fernbedienung).

Fernbedienung und OSD-Anzeige

1. Die Trapezkorrektur-Leiste erscheint auf dem Bildschirm.

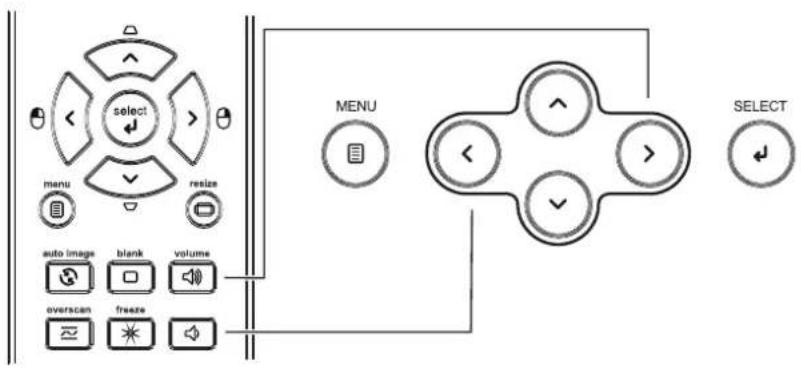

Lautstärke anpassen

1. Drücken Sie die Lautstärke-Tasten (am Projektor oder auf der Fernbedienung).

Die Lautstärke-Leiste erscheint auf dem Bildschirm.

1. Drücken Sie die Tasten Lautstärke +/- (am Projektor oder auf der Fernbedienung).

1. Drücken Sie zum Deaktivieren der Audioausgabe die mute-Taste (diese Funktion ist nur über die Fernbedienung verfügbar).

EINSTELLUNGEN DES BILDSCHIRMMENÜS (OSD)

Bedienelemente des Bildschirmmenüs

Der Projektor verfügt über ein Bildschirmmenü, über das Sie das Bild anpassen und verschiedene Einstellungen ändern können.

Durch das Bildschirmmenü navigieren

Sie können mit Hilfe der Pfeiltasten auf der Fernbedienung oder am Bedienfeld durch das Bildschirmmenü navigieren und Änderungen vornehmen.

1. Rufen Sie mit der MENÜ-Taste das Bildschirmmenü auf.
2. Es stehen fünf Menüs zur Auswahl. Wählen Sie mit den Tasten ◀ / ▶ das gewünschte Menü.
3. Drücken Sie zum Aufwärts-/Abwärtsbewegen in einem Menü die Tasten ▲ / ▼.
4. Mit ◀ / ▶ ändern Sie die Einstellungswerte.
5. Durch Betätigen der MENÜ-Taste schließen Sie das Bildschirmmenü bzw. verlassen ein Untermenü.

Hinweis:

Je nach Videoquelle sind nicht alle Elemente im Bildschirmmenü verfügbar. Die Elemente Horizontalposition/Vertikalposition im Computer-Menü können beispielsweise nur geändert werden, wenn eine Verbindung zu einem Computer besteht. Die Elemente, die nicht verfügbar sind, sind ausgegraut und können nicht aufgerufen werden.

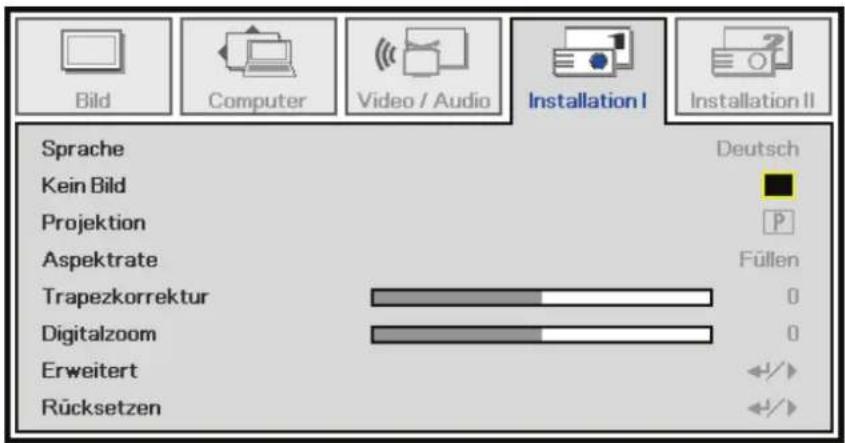

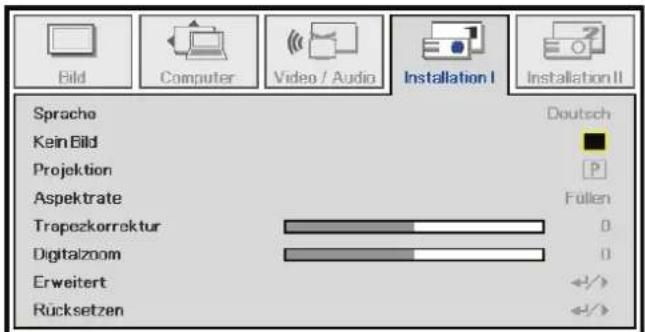

OSD-Sprache einstellen

Stellen Sie vor dem Fortfahren die gewünschte OSD-Sprache ein.

1. Drücken Sie die Menu (Menü)-Taste. Wählen Sie mit den Tasten ◀ / ▶ das Menü Installation I.

1. Heben Sie mit ▲ / ▼ die Option Sprache hervor.
2. Markieren Sie mit den Pfeiltasten ◀ / ▶ die gewünschte Sprache.
3. Drücken Sie zum Schließen des Bildschirmmenüs die Menü-Taste.

Übersicht über das Bildschirmmenü

Der folgenden Abbildung können Sie die Menüelemente und deren zugehörige Einstellungsbereiche entnehmen.

    J["Computer"] --> K["Horizontalposition"]
    J --> L["Vertikalposition"]
    J --> M["Frequenz"]
    J --> N["Spurhaltung"]
    J --> O["Autom. Bild"]

    P["Video / Audio"] --> Q["Video-AGC"]
    P --> R["Saturation"]
    P --> S["Farbton"]
    P --> T["Film-Modus"]
    P --> U["Video-Overscan"]
    P --> V["Closed Captioning"]
    P --> W["Audio"]
    P --> X["Rücksetzen"]

    Y["Installation I"] --> Z["Sprache"]
    Y --> AA["Kein Bild"]
    Y --> AB["Projection"]
    Y --> AC["Aspektrate"]
    Y --> AD["Trapezkorrektur"]
    Y --> AE["Digitalzoom"]
    Y --> AF["Erweitert"]
    Y --> AG["Rücksetzen"]

    AH["Installation II"] --> AI["Autom. Quelle"]
    AH --> AJ["Auto Aus (min)"]
    AH --> AK["Lüftergeschwindigkeit"]
    AH --> AL["Lampenmodus"]
    AH --> AM["Erweitert"]
    AH --> AN["Werkseinstellung"]
    AH --> AO["Status"]

Übersicht über die Untermenüs


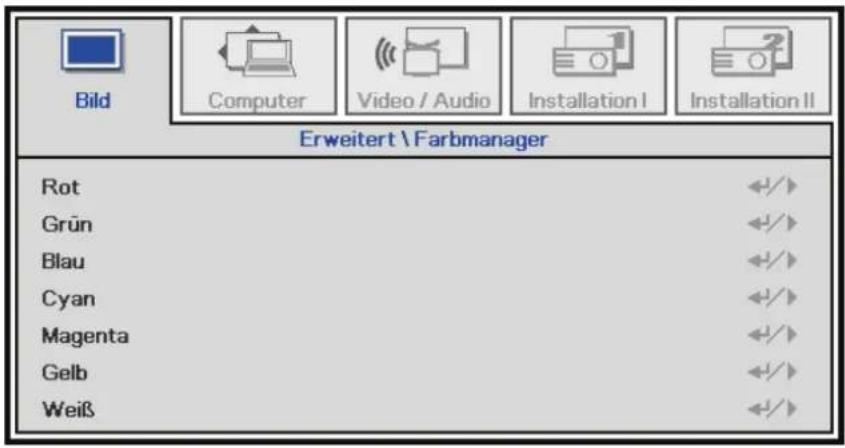

    A --> E["Bild / Erweitert / Farbmanager"]
    E --> F["Rot"]
    F --> G["Farbton 0 ~ 100"]
    F --> H["Farbsättigung 0 ~ 100"]
    F --> I["Verstärkung 0 ~ 100"]
    E --> J["Grün"]
    J --> K["Farbton 0 ~ 100"]
    J --> L["Farbsättigung 0 ~ 100"]
    J --> M["Verstärkung 0 ~ 100"]
    E --> N["Blau"]
    N --> O["Farbton 0 ~ 100"]
    N --> P["Farbsättigung 0 ~ 100"]
    N --> Q["Verstärkung 0 ~ 100"]
    E --> R["Cyan"]
    R --> S["Farbton 0 ~ 100"]
    R --> T["Farbsättigung 0 ~ 100"]
    R --> U["Verstärkung 0 ~ 100"]
    E --> V["Magenta"]
    V --> W["Farbton 0 ~ 100"]
    V --> X["Farbsättigung 0 ~ 100"]
    V --> Y["Verstärkung 0 ~ 100"]
    E --> Z["Gelb"]
    Z --> AA["Farbton 0 ~ 100"]
    Z --> AB["Farbsättigung 0 ~ 100"]
    Z --> AC["Verstärkung 0 ~ 100"]
    E --> AD["Weiß"]
    AD --> AE["Farbtaffigung 0 ~ 100"]
    AD --> AF["Verstärkung 0 ~ 100"]

    G --> AG["Lautst 0 ~ 8"]
    AG --> AH["Ton aus An, Aus"]

    AI["Video / Audio / Audio"] --> AJ["Lautst 0 ~ 8"]
    AJ --> AK["Ton aus An, Aus"]

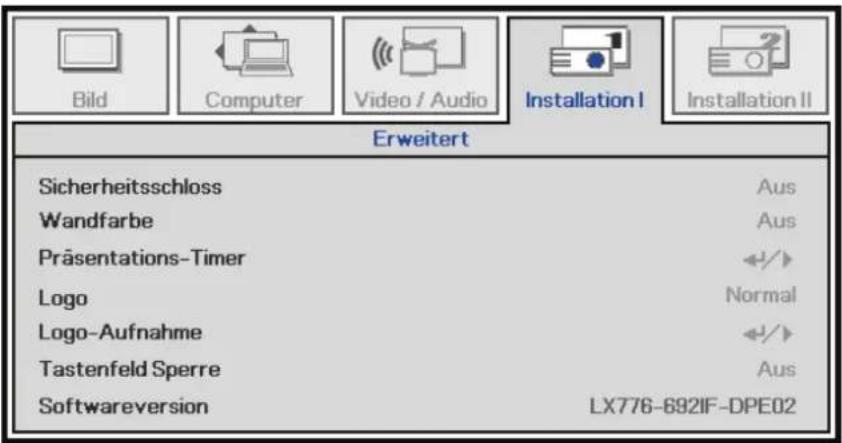

    AL["Installation I / Erweitert"] --> AM["Sicherheitsschloss An, Aus"]
    AM --> AN["Wandfarbe Aus, Hellgelb, Rosa, Hellgrün, Blau, Schultafel"]

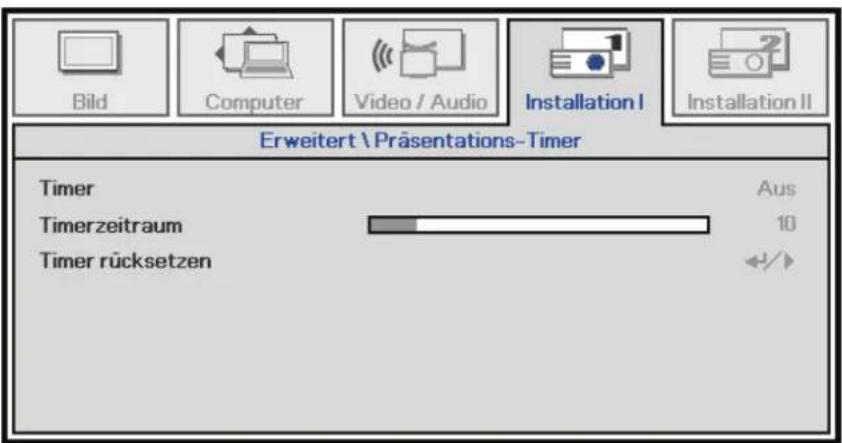

    AM --> AO["Präsentations-Timer"]
    AO --> AP["logo"]
    AP --> AQ["Logo-Aufnahme"]
    AQ --> AR["Tastenfeld Sperre An, Aus"]
    AQ --> AS["Softwareversion"]

    AT["Installation II / Erweitert / OSD-Menüeinstellung"] --> AU["Menüposition Mitte, Unten, Oben, Links, Rechts"]
    AU --> AV["Durchschein-Menü 0%, 25%, 50%, 75%, 100%"]
    AU --> AW["Menüanzeige 10 ~ 20"]

    AX["Installation II / Erweitert / Peripherie-Test"] --> AY["Fernbedienungstest"]
    AY --> AZ["Farbtest"]
    AZ --> BA["Tastentest"]
    AZ --> BB["USB Test"]

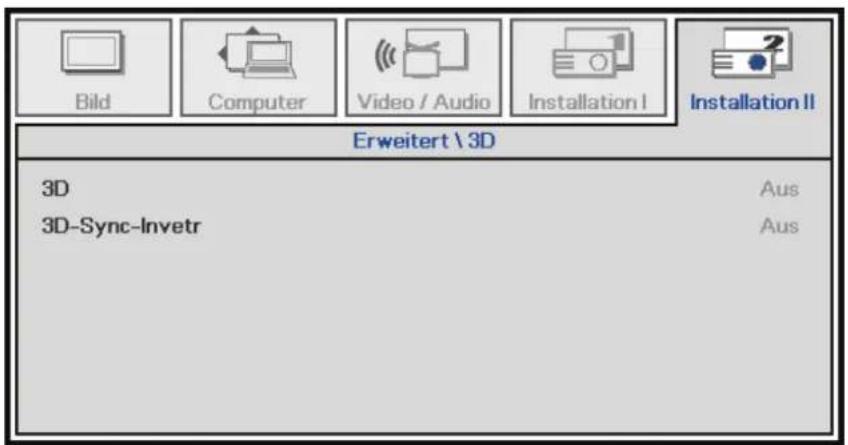

    BC["Installation II / Erweitert / 3D"] --> BD["3D Sync-Invetr"]

    BE["Installation II / Status"] --> BF["Eingangsquelle"]
    BE --> BG["Videoinfo"]
    BE --> BH["Lampenstd. (Eco, Normal)"]

Bild-Menü

Drücken Sie zum Öffnen des Bildschirmmenüs die Menü-Taste. Wählen Sie mit den Cursorasten ◀ / ▶ das Bild-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Bild-Menü die Cursorasten ▲ / ▼. Mit ◀ / ▶ ändern Sie die Einstellungswerte.

NR. BESCHREIBUNG
Anzeige-Modus	Drücken Sie zum Einstellen des Anzeige-Modus die Pfeiltasten ◀ / ▶.
Farbbrillanz	Drücken Sie zum Anpassen des BrilliantColor-Wertes die Tasten ◀ / ▶.
Helligkeit	Drücken Sie zum Anpassen der Helligkeit die Pfeiltasten ◀ / ▶.
Kontrast	Drücken Sie zum Anpassen des Kontrasts die Pfeiltasten ◀ / ▶.
Schärfe	Drücken Sie zum Anpassen der Schärfe die Tasten ◀ / ▶.
Gamma	Drücken Sie zum Anpassen der Gammakorrektur des Bildschirms die Tasten ◀ / ▶.
Erweitert	Drücken Sie zum Aufrufen des Erweitert-Menüs ◀ (Enter) / ▶. Siehe Erweiterte Funktionen auf Seite 26.
Rücksetzen	Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Standardwerte die Taste ◀ (Enter) / ▶.

Erweiterte Funktionen

Drücken Sie zum Öffnen des Bildschirmmenüs die Menü -Taste. Wählen Sie mit ◀ / ▶ das Bild-Menü. Wählen Sie mit ▼ / ▲ das Erweitert-Menü; drücken Sie dann Enter oder ▶. Mit den Tasten ▲ / ▼ bewegen Sie sich im Erweitert-Menü nach oben und unten.

NR. BESCHREIBUNG
Farbraum	Drücken Sie zum Anpassen des Farbraums die Tasten ◀ / ▶.
Farbtemperatur	Drücken Sie zum Anpassen der Farbtemperatur die Tasten ◀ / ▶.
Farbmanager	Drücken Sie zum Aufrufen des Farbmanager-Menüs die Taste ← (Enter) / ▶. Seite 27 bietet weitere Informationen zum Farbmanager.

Farbmanager

Rufen Sie mit ← (Enter) / ▶ das Farbmanager-Untermenü auf.

NR. BESCHREIBUNG
Rot	Zur Auswahl des Rot-Farbmanagers auswählen.Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◀ / ▶.
Grün	Zur Auswahl des Grün-Farbmanagers auswählen.Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◀ / ▶.
Blau	Zur Auswahl des Blau-Farbmanagers auswählen.Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◀ / ▶.
Cyan	Zur Auswahl des Cyan-Farbmanagers auswählen.Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◀ / ▶.
Magenta	Zur Auswahl des Magenta-Farbmanagers auswählen.Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◀ / ▶.
Gelb	Zur Auswahl des Gelb-Farbmanagers auswählen.Drücken Sie zum Anpassen von Farbton, Sättigung und Verstärkung die Tasten ◀ / ▶.
Weiß	Zur Auswahl des Weiß-Farbmanagers auswählen.Drücken Sie zum Anpassen von Rot, Grün und Blau die Tasten ◀ / ▶.

Computer-Menü

Drücken Sie zum Öffnen des Bildschirmmenüs die Menü-Taste. Wählen Sie mit den Cursorasten ◀ / ▶ das Computer-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Computer-Menü die Tasten ▲ / ▼. Mit ◀ / ▶ ändern Sie die Einstellungswerte.

NR. BESCHREIBUNG
Horizontalposition	Passen Sie mit den Tasten ◀ / ▶ die Anzeigeposition horizontal an (nach links oder rechts).
Vertikalposition	Passen Sie mit den Tasten ◀ / ▶ die Anzeigeposition horizontal an (nach oben oder unten).
Frequenz	Drücken Sie zum Anpassen des A/D-Abtasttakts die Tasten ◀ / ▶.
Spurhaltung	Drücken Sie zum Anpassen des A/D-Abtastpunkts die Tasten ◀ / ▶.
Autom. Bild	Mit ← (Enter) / ▶ können Sie Phase, Verfolgung, Größe und Position automatisch anpassen.

Video/Audio-Menü

Drücken Sie zum Öffnen des Bildschirmmenüs die Menü-Taste. Wählen Sie mit den Cursorasten ◀ / ▶ das Video/Audio-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Video/Audio-Menü die Tasten ▲ / ▼. Mit ◀ / ▶ ändern Sie die Einstellungswerte.

NR. BESCHREIBUNG
Video-AGC	Drücken Sie zum De-/Aktivieren der automatischen Verstärkungsregelung der Videoquelle die Tasten ◀ / ▶.
Saturation	Drücken Sie zum Anpassen der Sättigung des Videobildes die Tasten ◀ / ▶.
Farbton	Drücken Sie zum Anpassen des Farbtons die Tasten ◀ / ▶.
Film-Modus	Drücken Sie zum Auswählen eines anderen Filmmodus die Tasten ◀ / ▶.
Video-Overscan	Drücken Sie zur De-/Aktivierung des Video-Overscan die Tasten ◀ / ▶.
Closed Captioning	Drücken Sie zur De-/Aktivierung der geschlossenen Untertitel die Tasten ◀ / ▶.
Audio	Rufen Sie mit ← (Enter) / ▶ das Audio-Menü auf. Siehe Audio auf Seite 30.
Rücksetzen	Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Standardwerte die Taste ← (Enter) / ▶.

Hinweis:

Bei der Wiedergabe von Interlace-Video können Störungen auftreten. Sie können dieses Problem beheben, indem Sie das Video/Audio-Menü aufrufen und die Funktion Film-Modus anpassen.

Audio

Rufen Sie mit ← (Enter) / ▶ das Audio-Untermenü auf.

NR. BESCHREIBUNG
Lautstärke	Drücken Sie zum Anpassen der Lautstärke die Tasten ◀ / ▶.
Ton aus	Drücken Sie zum Ein-/Ausschalten des Lautsprechers die Tasten ◀ / ▶.

Installation I-Menü

Drücken Sie zum Öffnen des Bildschirmmenüs die Menü-Taste. Wählen Sie mit den Cursorasten ◀ / ▶ das Installation I-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Installation I-Menü die Tasten ▲ / ▼. Mit ◀ / ▶ ändern Sie die Einstellungswerte.

NR. BESCHREIBUNG
Sprache	Wählen Sie mit den Tasten ◀ / ▶ eine andere Menülokalisierung.(Auswahl: English/ Français/ Español/ Deutsch/ Português/ 簡体中文/ 繁體中文/ Italiano/ Svenska/ Nederlands/ Suomi/ Dansk/ Norsk/ Polski/ 한국어/ Türkçe/ Русский/ Bahasa Indonesia)
Kein Bild	Wählen Sie mit den Tasten ◀ / ▶ eine andere Farbe der leeren Bildschirmanzeige.
Projektion	Wählen Sie mit den Tasten ◀ / ▶ zwischen vier verschiedenen Projektionsmethoden: Front, Rück, Decke, Rück + Decke
Aspektrate	Drücken Sie zum Anpassen des Seitenverhältnisses die Tasten ◀ / ▶.
Trapezkorrektur	Drücken Sie zum Anpassen der Trapezkorrektur die Tasten ◀ / ▶.
Digitalzoom	Drücken Sie zum Anpassen des Digitalzooms die Tasten ◀ / ▶.
Erweitert	Drücken Sie zum Aufrufen des Erweitert-Menüs ◀ (Enter) / ▶. Siehe Erweitert auf Seite 32.
Rücksetzen	Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Standardwerte ◀ (Enter) / ▶(mit Ausnahme von Sprache und Sicherheitsschloss).

Erweitert

Rufen Sie mit ← (Enter) / ▶ das Erweitert-Untermenü auf.

NR. BESCHREIBUNG
Sicherheitsschloss	Drücken Sie zum De-/Aktivieren des Sicherheitsschlosses die Tasten ◀ / ▶.
Wandfarbe	Wenn Sie das Bild an eine Wand projizieren, wählen Sie mit den Pfeiltasten ◀ / ▶ zwischen den verschiedenen Wandfarben. Dies hilft dabei, Farbvariationen aufgrund der Wandoberfläche zu kompensieren.
Präsentations-Timer	Rufen Sie mit ← (Enter) / ▶ das Präsentations-Timer-Menü auf. Siehe Präsentations-Timer auf Seite 32.
Logo	Wählen Sie mit den Tasten ◀ / ▶ den Bildschirminhalt, der beim Start angezeigt werden soll.
Logo-Aufnahme	Drücken Sie zur Aufnahme eines angezeigten Bildschirms als Startbildschirm ← (Enter) / ▶.
Tastenfeld Sperre	Drücken Sie zum De-/Aktivieren der Tastenfeldsperre die Tasten ◀ / ▶.
Softwareversion Zeigt Informationen zur Softwareversion an.

Präsentations-Timer

Rufen Sie mit ← (Enter) / ▶ das Präsentations-Timer-Untermenü auf.

NR. BESCHREIBUNG
Timer	Drücken Sie zum De-/Aktivieren des Präsentations-Timers die Tasten ◀ / ▶.
Timerzeitraum	Drücken Sie zum Anpassen der Anzeige der Timer-Dauer die Pfeiltasten ◀ / ▶.
Timer rücksetzen	Drücken Sie zum Zurücksetzen des Präsentations-Timers ← (Enter) / ▶.

Installation II-Menü

Drücken Sie zum Öffnen des Bildschirmmenüs die Menu (Menü)-Taste. Wählen Sie mit den Cursorasten ◀ / ▶ das Installation II-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Installation II-Menü die Tasten ▲ / ▼.

NR. BESCHREIBUNG
Autom. Quelle	Drücken Sie zum De-/Aktivieren der automatischen Quellenerkennung die Tasten ◀ / ►.
Auto Aus (min)	Mit den Tasten ◀ / ► können Sie die Funktion zur automatischen Abschaltung der Lampe bei Ausbleibendem Signal de-/aktivieren.
Autom. Einschaltung	Mit den Tasten ◀ / ► können Sie die Funktion zur automatischen Einschaltung bei Herstellung der Stromversorgung de-/aktivieren.
Lüftergeschwindigkeit	Schalten Sie mit den Tasten ◀ / ► zwischen den Lüftergeschwindigkeiten Normal und Hoch um.Hinweis: Bei hohen Temperaturen und hochgelegenen Regionen empfehlen wir die Auswahl der hohen Lüftergschwindigkeit.
		≤ 25 °C(77 °F)	26 - 30 °C(78,8 - 86 °F)	31 - 35 °C(87,8 - 95 °F)
	0~4,999ft(0 - 1523m)	Normalmodus
	5,000 ft(1524m)	Normalmodus	Hochgeschwindigkeitsmodus
	7,500 ft(2286m)	Hochgeschwindigkeitsmodus		----
	10,000 ft(3048m)	Hochgeschwindigkeitsmodus	----
Lampenmodus	Wählen Sie mit den Tasten ◀ / ► den gewünschten Lampenmodus; dadurch können Sie die Helligkeit der Lampe erhöhen oder zum Verlängern der Lampenbetriebslebenszeit verringern.
Erweitert	Drücken Sie zum Aufrufen des Erweitert-Menüs ← (Enter) / ►. Siehe Erweiterte Funktionen auf Seite 34.
Werkseinstellung	Drücken Sie zum Zurücksetzen aller Elemente auf die werkseitigen Standardwerte die Taste ← (Enter) / ►.
Status	Rufen Sie mit ← (Enter) / ► das Status-Menü auf. Seite 41 bietet weitere Informationen zum Status.

Erweiterte Funktionen

Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◀ / ▶ das Installation II-Menü. Wählen Sie mit ▲ / ▼ das Erweitert-Menü; drücken Sie dann Enter oder ▶. Mit den Tasten ▲ / ▼ bewegen Sie sich im Erweitert-Menü nach oben und unten. Mit ◀ / ▶ ändern Sie die Einstellungswerte.

NR. BESCHREIBUNG
OSD-Menüeinstellung	Drücken Sie zum Aufrufen des OSD-Einrichtungsmenüs Enter / ▶. Seite 35 bietet weitere Informationen zum OSD-Menüeinstellung.
Peripherie-Test	Drücken Sie zum Aufrufen des Menüs Peripherie-Test Enter / ▶. Seite 35 bietet weitere Informationen zum Peripherie-Test.
Lampenstd.zurücksetzen	Nach dem Ersetzen der Lampe sollte dieses Element zurückgesetzt werden. Seite 36 bietet weitere Informationen zum Lampenstd. zurücksetzen.
Energiesparmod.	Drücken Sie zum De-/Aktivieren des Energiesparmodus die Tasten ◀ / ▶. Dies wirkt sich auf den Stromverbrauch aus, wenn sich der Projektor im Bereitschaftsmodus befindet. Wenn diese Funktion aktiviert ist, verbraucht der Projektor im Bereitschaftsmodus weniger als 1 Watt Strom. Wenn diese Funktion deaktiviert ist, beträgt der Stromverbrauch des Projektors im Bereitschaftsmodus 9 Watt.
3D	Drücken Sie zum De-/Aktivieren verschiedener 3D-Modi ◀ / ▶. Seite 36 bietet weitere Informationen zum 3D-Menü.
RS232	Wählen Sie je nach Anschlussmethode des Projektors mit Hilfe der Tasten ◀ / ▶ den RS232- (extern) oder Netzwerkmodus (LAN). Durch Auswahl von RJ45 aktivieren Sie die RJ45-Steuerung und deaktivieren den RS-232-Port. Durch Auswahl von RS232 aktivieren Sie die RS-232-Steuerung und deaktivieren den RJ45-Netzwerkport.Wenn die RS-232-Steuerung aktiviert ist, werden die Einstellungen des seriellen Ports auf folgende Parameter festgelegt:19200 Baud8 bitKeine Parität1 StoppbitKeine Flusssteuerung
Netzwerk	Drücken Sie zum Aufrufen des Netzwerk-Menüs ◀ (Enter) / ▶. Seite 37 bietet weitere Informationen zum Netzwerkstatus.

Hinweis:

Stellen Sie sicher, dass Ihre Videoquelle mit 3D-Eingangsmaterial kompatibel ist.

OSD-Menüeinstellung

NR. BESCHREIBUNG
Menüposition	Drücken Sie zum Verschieben der OSD-Menüposition ◀ / ▶.
Durchschein-Menü	Wählen Sie mit ◀ / ▶ die Transparenz des Bildschirmmenüs.
Menüanzeige	Wählen Sie mit den Tasten ◀ / ▶ die Zeitüberschreitung der Menüanzeige.

Peripherie-Test

NR. BESCHREIBUNG
Fernbedienungstest	Drücken Sie zum Testen der IR-Fernbedienung die Taste ← (Enter) / ▶.
Farbtest	Drücken Sie zum Auswählen anderer Anzeigefarben die Taste ← (Enter) / ▶.
USB-Test	Drücken Sie zum Testen der USB-Verbindung mit einem angeschlossenen PC die Taste ← (Enter) / ▶.

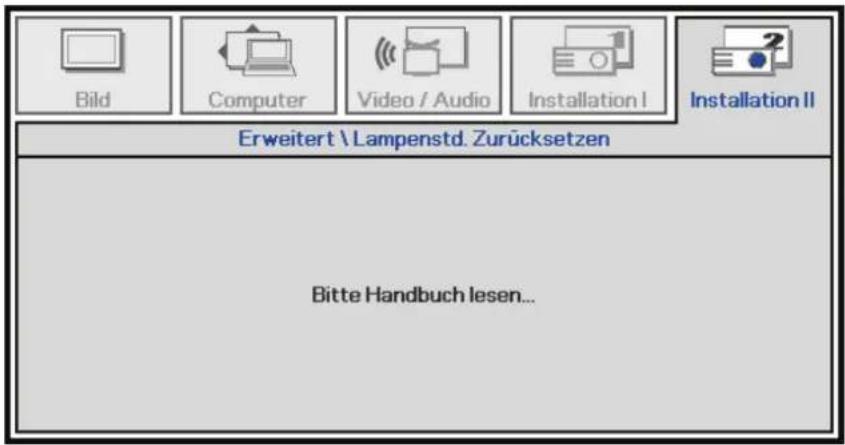

Lampenstd. zurücksetzen

Informationen zum Zurücksetzen der Lampenbetriebszeit finden Sie im Abschnitt Projektionslampe ersetzen auf Seite 42.

3D

Wählen Sie die richtige 3D-Einstellung entsprechend Ihrer 3D-Brille:

- Wählen Sie DLP-Link™, wenn Ihre Brille mit dem DLP-3D-Standard von Texas Instruments konform ist. Dieser Brillentyp erfordert keine externe Auslösung; er wird durch das projizierte Bild ausgelöst.

- Wählen Sie IR, falls Ihre Brille durch die Videoquelle ausgelöst wird. Dieser Brillentyp wird durch eine externe Infrarotquelle (nicht mitgeliefert) ausgelöst.

Hinweis:

Während die 3D-Funktion aktiviert ist, werden die aktuellen Bildeinstellungen deaktiviert.

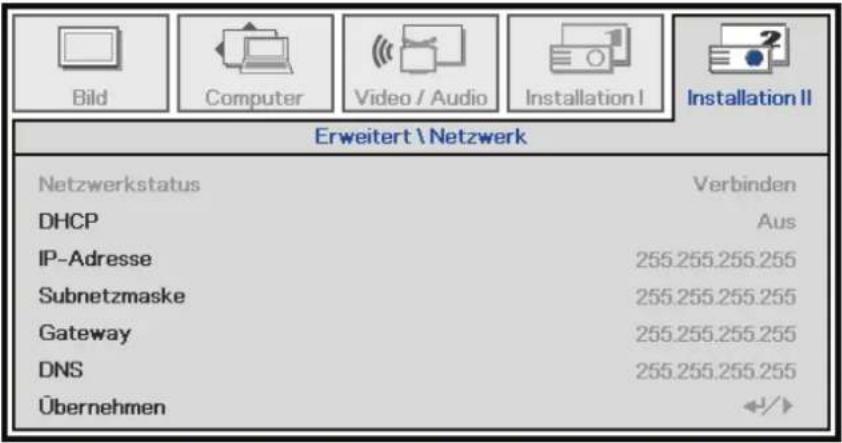

Netzwerkstatus

NR. BESCHREIBUNG
Netzwerkstatus Zeigt den Netzwerkverbindungsstatus an.
DHCP	Drücken Sie zum Ein-/Ausschalten von DHCP ◀ / ▶.Hinweis:Wenn Sie DHCP deaktivieren, müssen Sie die Felder IP-Adresse, Subnetzmaske, Gateway und DNS selbst ausfüllen.
IP-Adresse Geben Sie eine gültige IP-Adresse ein, falls DHCP deaktiviert ist.
Subnetzmaske Geben Sie eine gültige Subnetzmaske ein, falls DHCP deaktiviert ist.
Gateway Geben Sie eine gültige Gateway-Adresse ein, falls DHCP deaktiviert ist.
DNS Geben Sie einen gültigen DNS-Namen ein, falls DHCP deaktiviert ist.
Übernehmen	Drücken Sie zum Bestätigen der Einstellungen ← (Enter/select (Auswahl)) / ▶.

Zur Vereinfachung der Bedienung bietet der Projektor verschiedene Funktionen zur Netzwerk- und Fernverwaltung.

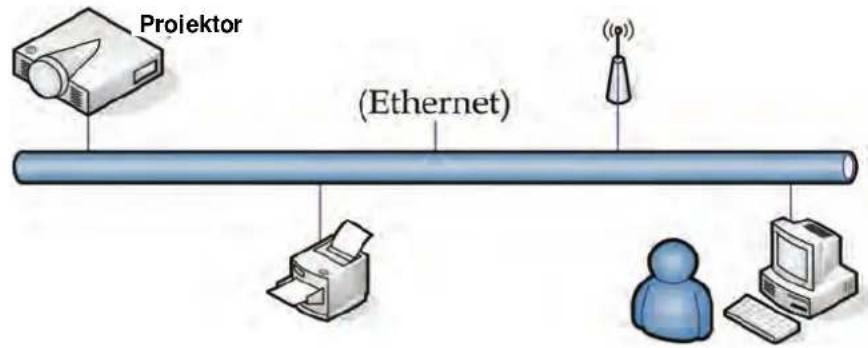

Über die LAN/RJ45-Funktion können Sie den Projektor mit einem Netzwerk verbinden und extern verwalten. Zu den verfügbaren Bedienmöglichkeiten der externen Verwaltung zählen: Ein-/Ausschaltung, Video/Quelle, Helligkeit, Kontrast, Ton/Stumm etc.

Geben Sie die IP-Adresse des Projektors ein, die im Menü Installation II / Erweitert / Netzwerkstatus angezeigt wird. Hinweis: DHCP muss eingeschaltet sein. Das Fenster der LAN/RJ45-Websteuerung wird wie folgt angezeigt:

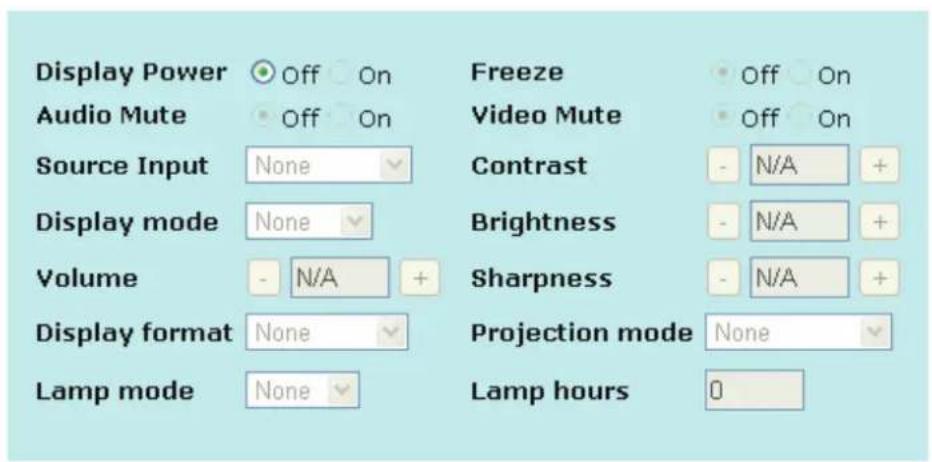

Web Control

Projector Settings

Alert Mail Settings

Display Power

Audio Mute

Source Input

Display mode

Volume

Display format

Lamp mode

Off On

Off On

None

None

- N/A +

None

None

Freeze

Video Mute

Contrast

Brightness

Sharpness

Projection mode

Lamp hours

Off On

Off On

- N/A +

- N/A +

- N/A +

None

0

eMail-Alarm vorbereiten

1. Achten Sie darauf, dass Benutzer per Webbrowser (z. B. Microsoft Internet Explorer v6.01/v8.0) auf die Startseite der LAN/RJ45-Funktion zugreifen können.

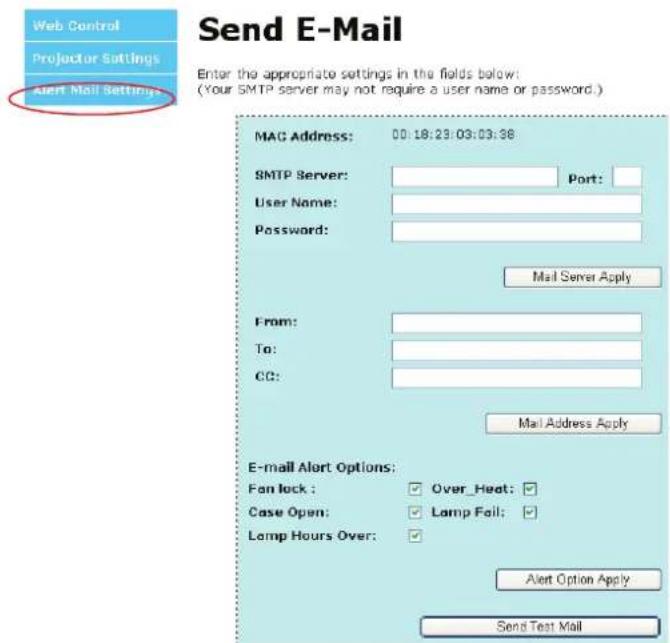

2. Klicken Sie auf der LAN/RJ45-Startseite auf eMail-Alarmeinstellungen.

1. Standardmäßig sind die Eingabefelder bei eMail-Alarmeinstellungen leer.

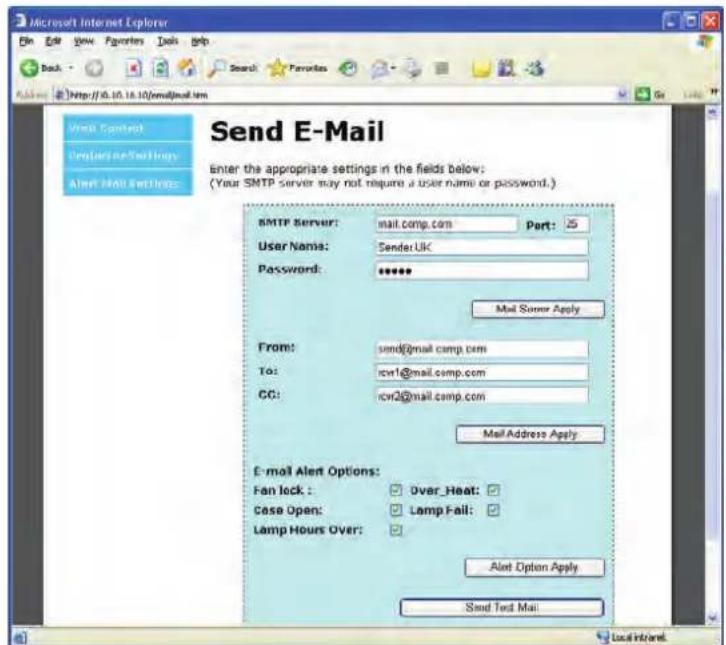

1. Geben Sie zum Einrichte n des eMail-Alarms Folgendes ein:

Das SMTP-Feld ist der eMail-Server zum Versenden von eMails (SMTP-Protokoll). Dieses Feld ist ein Pflichtfeld.
In das To (An)-Feld tragen Sie die eMail-Adresse des Empfängers ein (z. B. die des Projektoradministrators). Dieses Feld ist ein Pflichtfeld.
Über das Cc-Feld können Sie Kopien des Alarms an die angegebenen eMail-Adressen senden.

Dies ist ein optionales Feld (Sie können z. B. den Assistenten des Projektoradministrators eintragen).

In das From (Von)-Feld tragen Sie die eMail-Adresse des Absenders ein (z. B. die des Projektoradministrators). Dieses Feld ist ein Pflichtfeld.

Wählen Sie die Alarmbedingungen, indem Sie die entsprechenden Kontrollkästchen mit einem Häkchen versehen.

Hinweis: Füllen Sie alle Felder wie angegeben aus. Wählen Sie die gewünschte Alarmbedingung und führen durch Anklicken von Submit (Absenden) einen eMail-Alarmtest durch. Bei erfolgreichem Test werden die angegebenen eMail-Konten benachrichtigt. Zur Erstellung eines eMail-Alarms müssen Sie die Alarmbedingungen auswählen und eine gültige eMail-Adresse eingeben.

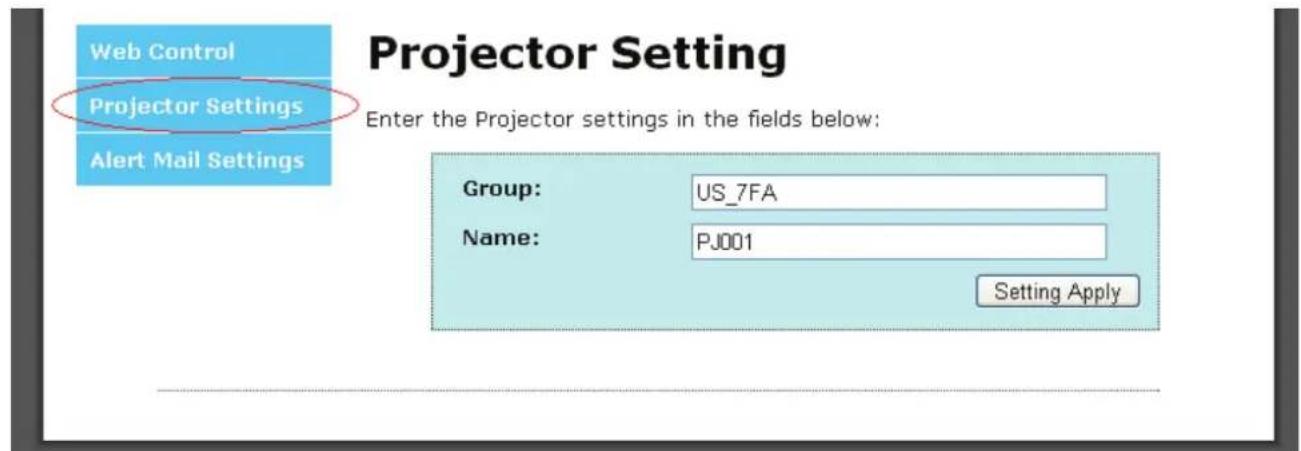

Group (Gruppe) und Name dienen der Identifizierung des entsprechenden Projektors; sie werden im unteren Bereich der Alarm-eMail wie nachstehend gezeigt angegeben:

Drücken Sie zum Aufwärts- / Abwärtsbewegen im Installation II-Menü die Tasten ▲ / ▼. Wählen Sie das Werkseinstellung-Untermenü; drücken Sie zum Zurücksetzen aller Menüelemente auf die werkseitigen Standardwerte ← (Enter) / ▶ (Ausnahme: Sprache, Netzwerkeinstellungen und Sicherheitsschloss).

Status

Drücken Sie zum Aufwärts- / Abwärtsbewegen im Installation II-Menü die Tasten ▲ / ▼. Wählen Sie das Installation II-Untermenü; rufen Sie mit ← (Enter) / ▶ das Status-Untermenü auf.

NR. BESCHREIBUNG
Eingangsquelle Zeigt die aktive Quelle an.
Videoinfo	Zeigt die Auflösung/Videoinformationen der RGB-Quelle und den Farbstandard der Videoquelle an.
Lampenstd. Zeigt an, seit wievielen Stunden die Lampe im Normal- und Hell-Modus in Betrieb ist.

WARTUNG UND SICHERHEIT

Projektionslampe ersetzen

Die Projektionslampe sollte ersetzt werden, wenn sie durchbrennt. Achten Sie darauf, ein InFocus-Lampenmodul für diesen Projektor zu verwenden. Sie können neue Lampen von www.infocusstore.com (in bestimmten Regionen), bei Ihrem Wiederverkäufer oder Händler bestellen. Es wurden ausschließlich Originallampen von InFocus mit diesem Projektor getestet. Die Verwendung anderer Lampen (nicht von InFocus) können Brand- und Stromschlaggefahr bergen sowie die Garantie des Projektors erlischen lassen. InFocus haftet nicht für die Leistung, Sicherung oder Zertifizierung jeglicher anderer Lampen..

Warnung:

• Der Projektor nutzt eine Quecksilber-Hochdrucklampe. Wenn die Lampe geschüttelt, zerkratzt oder berührt wird, während sie heiß ist, kann sie vorzeitig ausfallen oder zerbersten. Die Gefahr des Ausfalls oder Zerberstens der Lampe steigt mit zunehmender Betriebsdauer; bitte ersetzen Sie die Lampe, sobald die Meldung „Replace Lamp (Lampe ersetzen)“ angezeigt wird.
• Berühren und blockieren Sie das Objektiv des Projektors nicht mit jeglichen Gegenständen; dies kann das Projektorobjektiv beschädigen. Kratzer, Furchen und andere Schäden am Objektiv sind durch die Produktgarantie nicht abgedeckt.
• Ziehen Sie das Netzkabel, bevor Sie die Lampe auswechseln.
• Lassen Sie das Lampenmodul nicht fallen. Das Glas könnte zerbrechen und Verletzungen verursachen.
• Berühren Sie die Glasoberfläche des Lampenmoduls nicht. Fingerabdrücke können die Projektionsschärfe beeinträchtigen, außerdem kann das Glas springen.
• Seien Sie beim Entfernen des Lampengehäuses besonders vorsichtig. In den unwahrscheinlichen Fall, dass die Lampen zerborsten ist, besteht die Gefahr kleiner Glasscherben. Das Lampenmodul ist so gestaltet, dass es beim Bersten der Lampe die meisten Scherben auffängt; dennoch sollten Sie beim Entfernen vorsichtig sein.
• Vor dem Ersetzen einer zerborstenen Lampe reinigen Sie das Lampenfach und entsorgen die Reinigungsutensilien. Waschen Sie sich nach dem Auswechseln der Lampe die Hände.
• Wenn Sie die Lampe bei einem an der Decke montierten Projektor ersetzen, tragen Sie zur Vermeidung von Augenverletzungen einen entsprechenden Augenschutz. Hg – Lampe enthält Quecksilber. Entsorgen Sie die Lampe entsprechend den örtlichen Gesetzen. Siehe www.lamprecycle.org.

• Denken Sie daran, den Projektor mindestens 60 Minuten vor dem Auswechseln der Lampe auszuschalten und den Netzstecker zu ziehen. Andernfalls kann es zu schweren Verbrennungen kommen.

• Schalten Sie den Projektor durch zweimalige Betätigen der POWER-Taste aus.

• Lassen Sie den Projektor mindestens 60 Minuten lang abkühlen.

1. Ziehen Sie das Netzkabel.

2. Lösen Sie die unverlierbare Schraube an der Lampenfachabdeckung.

3. Ziehen Sie die Abdeckung nach oben ab, entfernen Sie sie.

4. Lösen Sie mit einem Schraubendreher die beiden unverlierbaren Schrauben vom Lampenmodul.

5. Ziehen Sie das Lampenmodul heraus.

1. Befolgen Sie zum Installieren eines neuen Lampenmoduls die Schritte 1 bis 7 in umgekehrter Reihenfolge. Richten Sie bei der Installation das Lampenmodul am Anschluss aus; achten Sie zur Vermeidung von Schäden darauf, dass sie auf einer Höhe liegen.

Hinweis:

Das Lampenmodul muss sicher eingesteckt sein; achten Sie vor dem Befestigen der Schrauben darauf, dass der Lampenanschluss richtig verbunden ist.

1. Schalten Sie den Projektor ein, setzen Sie die Lampe nach dem Ersetzen des Lampenmoduls zurück.

Lampe zurücksetzen: Drücken Sie die Menü-Taste → Wählen Sie Installation II / Erweitert → Wählen Sie Lampenstd. Zurücksetzen → Drücken Sie zum Anpassen der Einstellungen ◀ / ▶.

Projektor reinigen

Entfernen Sie zur Sicherstellung eines störungsfreien Betriebs Staub und Schmutz vom Projektor.

Warnung:

1. Denken Sie daran, den Projektor mindestens 60 Minuten vor dem Reinigen auszuschalten und den Netzstecker zu ziehen. Andernfalls kann es zu schweren Verbrennungen kommen.
2. Verwenden Sie zur Reinigung nur ein leicht angefeuchtetes Tuch. Achten Sie darauf, dass kein Wasser durch die Belüftungsöffnungen in den Projektor eindringt.
3. Sollte bei der Reinigung eine geringe Menge Wasser in das Projektorinnere gelangen, lassen Sie den Projektor vor der nächsten Inbetriebnahme mehrere Stunden an einem gut belüfteten Ort trocknen (Netzstecker nicht anschließen).
4. Lassen Sie den Projektor reparieren, falls eine große Menge Wasser in das Projektorinnere gelangt.

Objektiv reinigen

Sie können in den meisten Fotofachgeschäften einen Objektivreiniger erwerben. Befolgen Sie zum Reinigen des Projektorobjektivs die folgenden Anweisungen.

1. Tragen Sie eine geringe Menge des Objektivreinigers auf ein sauberes, weiches Tuch auf. (Bringen Sie den Reiniger nicht direkt auf das Objektiv auf.)
2. Wischen Sie in Kreisbewegungen vorsichtig über das Objektiv.

Achtung:

1. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel.
2. Achten Sie zur Vermeidung einer Verfärbung oder Verblassung darauf, dass der Reiniger nicht auf das Projektorgehäuse gelangt.

Gehäuse reinigen

Befolgen Sie zum Reinigen des Projektorgehäuses die folgenden Anweisungen.

1. Wischen Sie Staub mit einem sauberen, leicht angefeuchteten Tuch ab.
2. Feuchten Sie das Tuch mit warmem Wasser und mildem Reinigungsmittel an, wischen Sie das Gehäuse ab.
3. Spülen Sie das Reinigungsmittel aus dem Tuch; wischen Sie dann noch einmal über den Projektor.

Achtung:

Verwenden Sie keine aggressiven Reinigungsmittel auf Alkoholbasis; andernfalls kann sich das Gehäuse verfärben oder verblassen.

PROBLEMLÖSUNG

Häufige Probleme und ihre Lösungen

Diese Anleitung bietet Tipps zur Lösung von Problemen, die beim Betrieb des Projektors auftreten können. Falls das Problem bestehen bleiben sollte, wenden Sie sich bitte an InFocus: www.infocus.com/support.

Häufig wird ein Problem durch etwas so Simples wie einen Wackelkontakt verursacht. Prüfen Sie vor dem Fortfahren mit problemspezifischen Lösungen Folgendes.

• Schließen Sie zur Überprüfung der Steckdose ein anderes elektrisches Gerät an.
• Stellen Sie sicher, dass der Projektor eingeschaltet ist.
• Achten Sie darauf, dass alle Kabel sicher angeschlossen sind.
• Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist.
• Stellen Sie sicher, dass sich der angeschlossene PC nicht im Ruhezustand befindet.
• Stellen Sie sicher, dass das angeschlossene Notebook auf ein externes Anzeigegerät eingestellt ist.
  (Dies wird am Notebook üblicherweise mit Hilfe einer Fn-Tastenkombination erzielt). Rufen Sie www.infocus.com/support auf und wählen das Learn-Register, wählen Sie dort die Laptop Activation-Tabelle.)

Tipps zur Problemlösung

Befolgen Sie die Schritte der einzelnen problemspezifischen Abschnitte entsprechend der empfohlenen Reihenfolge. Dadurch können Sie das Problem möglicherweise schneller beseitigen.

Versuchen Sie, das Problem genau zu bestimmen; dadurch können Sie den unnötigen Austausch funktionsfähiger Komponenten vermeiden.

Wenn Sie beispielsweise die Batterien ersetzen und das Problem fortbesteht, sollten Sie die Originalbatterien wieder einsetzen und mit dem nächsten Schritt fortfahren.

Machen Sie sich bei der Problemlösung Notizen zu den Schritten. Die Informationen können hilfreich sein, wenn Sie sich an den technischen Kundendienst wenden.

LED-Fehlermeldungen

FEHLERCODE-MELDUNGEN	BETRIEBS-LED	TEMPERATUR-LED	BEREIT-LED
Überhitzung Aus Leuchtet rot Aus
Thermosperre-Sensorfehler Blinkt 4-mal rot Aus Aus
Lampenfehler Blinkt rot 5x Aus Blinkt 1-mal rot
Ballastfehler Blinkt rot 5x Aus Blinkt 2-mal rot
Lüfter 1-Fehler Blinkt 6-mal rot Aus Blinkt 1-mal rot
Lüfter 2-Fehler Blinkt 6-mal rot Aus Blinkt 2-mal rot
Lüfter 3-Fehler Blinkt 6-mal rot Aus Blinkt 3-mal rot
Lampenfachabdeckung offen	Blinkt 7-mal rot Aus Aus
DMD-Fehler	Blinkt 8-mal rot Aus Aus
Farbrad-Fehler	Blinkt 9-mal rot Aus Aus

Bitte ziehen Sie bei Auftreten eines Fehlers das Netzkabel; warten Sie eine (1) Minute, bevor Sie den Projektor wieder einschalten. Wenn die Betriebs- oder Bereit-LED immer noch blinkt bzw. die Temperatur-LED leuchtet, wenden Sie sich an den technischen Kundendienst von InFocus: www.infocus.com/support.

Bildprobleme

Problem: Es erscheint kein Bild auf der Leinwand

1. Prüfen Sie die Einstellungen an Ihrem Notebook oder Desktop-PC.
2. Schalten Sie alle Geräte aus und anschließend in der richtigen Reihenfolge wieder ein.
3. Viele Notebook aktivieren ihren externen Videoanschluss nicht automatisch, wenn ein Projektor angeschlossen ist. Normalerweise können Sie die externe Anzeige über eine Tastenkombination, wie FN + F8 oder CRT/LCD, de-/aktivieren. Suchen Sie nach einer Funktionstaste mit dem Hinweis CRT/LCD bzw. einem Bildschirmsymbol. Drücken Sie gleichzeitig die FN-Taste und die gekennzeichnete Funktionstaste.

Problem: Das Bild ist verschwommen

1. Passen Sie den Fokus am Projektor an.
2. Drücken Sie die auto image-Taste auf der Fernbedienung.
3. Stellen Sie sicher, dass die Entfernung zwischen Projektor und Projektionsfläche innerhalb des Projektionsbereichs liegt. (Innerhalb 7 m beim Standardobjektiv; innerhalb 20 m beim langen Objektiv und innerhalb 3 m beim kurzen Objektiv).
4. Achten Sie darauf, dass das Projektorobjektiv sauber ist.

Problem: Das Bild ist oben breiter als unten (Trapezverzerrung)

1. Platzieren Sie den Projektor so, dass er möglichst lotrecht zur Leinwand steht.
2. Korrigieren Sie den Effekt mit Hilfe der Trapezkorrektur-Tasten auf der Fernbedienung oder am Projektor.

Problem: Das Bild ist umgekehrt

Prüfen Sie die Projektion-Einstellung im Bild-Menü an.

Problem: Auf dem Bild sind Streifen zu sehen

1. Stellen Sie die Optionen Frequenz und Spurhaltung im Computer-Menü auf die Standardeinstellungen ein.
2. Prüfen Sie, ob das Problem durch die Grafikkarte des angeschlossenen Computer verursacht wird, indem Sie einen anderen Computer anschließen.

Problem: Das Bild wirkt flach; oe Konhntrast

Passen Sie die Kontrast-Einstellung im Bild-Menü an.

Problem: Die Farbe des projizierten Bildes stimmt nicht mit der des eigentlichen Bildes überein

Passen Sie die Optionen Farbtemperatur und Gamma im Bild-Menü an.

Lampenprobleme

Problem: Der Projektor gibt kein Licht aus

1. Prüfen Sie, ob das Netzkabel richtig angeschlossen ist.
2. Stellen Sie sicher, dass die Stromversorgung funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.
3. Starten Sie den Projektor in der richtigen Reihenfolge neu; prüfen Sie, ob die Betriebs-LED blau leuchtet.
4. Wenn Sie die Lampe vor Kurzem ersetzt haben, sollten Sie die Anschlüsse überprüfen.
5. Ersetzen Sie das Lampenmodul.
6. Setzen Sie die alte Lampe wieder im Projektor ein; lassen Sie das Gerät reparieren.

Problem: Die Lampe schaltet sich aus

1. Überspannungen können dazu führen, dass sich die Lampe ausschaltet. Ziehen Sie das Netzkabel und schließen es wieder an; drücken Sie die Ein-/Austaste.
2. Falls die Lampe dennoch nicht zündet, trennen Sie den Projektor von der Stromversorgung und lassen ihn 60 Minuten abkühlen. Ersetzen Sie die Lampe.
3. Falls eine neue Lampe das Problem nicht löst, setzen Sie die alte Lampe im Projektor ein und lassen das Gerät reparieren.

Fernbedienungsprobleme

Problem: Der Projektor reagiert nicht auf die Fernbedienung

1. Richten Sie die Fernbedienung auf den Fernbedienungssensor am Projektor.
2. Schalten Sie die Fluoreszenzlampen im Zimmer aus.
3. Prüfen Sie die Polarität der Batterien.
4. Ersetzen Sie die Batterien.
5. Schalten Sie andere infrarotfähige Geräte in der Umgebung aus.

6. Ersetzen Sie dei Fernbedienung.

7. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und Sensor befinden.

Audioprobleme

Problem: Es wird kein Ton ausgegeben

1. Passen Sie die Lautstärke über die Fernbedienung an.
2. Passen Sie die Lautstärke der Audioquelle an.
3. Prüfen Sie den Anschluss der Audiokabel.
4. Trennen Sie das Audiokabel.
5. Testen Sie die Audioausgabe der Quelle mit anderen Lautsprechern.
6. Lassen Sie den Projektor reparieren.

Problem: Der Ton ist verzerrt

1. Prüfen Sie den Anschluss der Audiokabel.
2. Testen Sie die Audioausgabe der Quelle mit anderen Lautsprechern.
3. Lassen Sie den Projektor reparieren.

Projektor zur Reparatur einschicken

Falls Sie das Problem nicht lösen können, wenden Sie sich an den technischen Kundendienst von InFocus: www.infocus.com/support. Sollte der Projektor repariert werden müssen, verpacken Sie ihn im Originalkarton, bringen die RMA-Nummer an der Außenseite des Kartons an und senden den Projektor ein.

Häufig gestellte Fragen zu HDMI

F. Worin liegt der Unterschied zwischen einem Standard-HDMI-Kabel und einem High-Speed-HDMI-Kabel?

Vor Kurzem hat die HDMI Licensing, LLC Kabel bekannt gegeben, dass Kabel nach Standard- und High-Speed-Spezifikationen getestet werden.

Standard-HDMI-Kabel („Kategorie 1“) übertragen mit einer Frequenz von 75 MHz bzw. bei einer Datenrate bis 2,25 GBit/s; dies entspricht einem 720p/1080i-Signal.

High-Speed-HDMI-Kabel („Kategorie 2“) übertragen mit einer Frequenz von 340 MHz bzw. bei einer Datenrate bis 10,2 GBit/s; dies ist die aktuell höchste verfügbare Bandbreite über ein HDMI-Kabel und kann erfolgreich 1080p-Signale verarbeiten, inklusive Signalen mit erhöhter Farbtiefe und/oder Aktualisierungrate. Zudem können an High-Speed-Kabeln Anzeigegeräte mit höherer Auflösung angeschlossen werden, wie z. B. WQXGA-Breitbildmonitore (Auflösung: 2560 x 1600).

F. Wie gehe ich vor, wenn ich HDMI-Kabel mit einer Länge von mehr als 10 Metern benötige?

Es gibt viele HDMI-Adapter, mit deren Hilfe Sie die effektive Reichweite von HDMI-Kabeln deutlich über die typischen 10 Meter erweitern können. Diese Unternehmen stellen eine Vielzahl von Lösungen her, inklusive aktiver Kabel (d.h. in den Kabeln ist aktive Elektronik integriert, welche das Kabelsignal steigert und dadurch die Reichweite verlängert), Repeater, Verstärker sowie CAT5/6- und Glasfaserlösungen.

F. Woher weiß ich, ob es sich bei einem Kabel um ein HDMI-zertifiziertes Kabel handelt?

Alle HDMI-Produkte müssen durch den Hersteller im Rahmen des HDMI-Konformitätstests zertifiziert werden. Es gibt jedoch Fälle, bei denen Kabel das HDMI-Logo tragen, jedoch nicht ordnungsgemäß getestet wurden. Die HDMI Licensing, LLC arbeitet aktiv an der Aufklärung dieser Fälle, damit sichergestellt ist, dass die HDMI-Marke angemessen auf dem Markt genutzt wird. Wir empfehlen Kunden, ihre Kabel bei einer verlässlichen Quelle bzw. von einem vertrauenswürdigen Unternehmen zu erwerben.

Weitere Einzelheiten finden Sie unter: http://www.hdmi.org/learningcenter/faq.aspx#49

SPEZIFIKATIONEN

Spezifikationen

Modell	IN5312	IN5314
Display	TI DMD, 0,7 Zoll, XGA TI DMD,	0,65 Zoll, WXGA
Native Auflösung	1024 x 768 1200 x 800
Projektionsabstand(Standardobjektiv)	1,5 – 7 m (4,92 ft ~ 22,97 ft)
Größe der Projektionsfläche(Standardobjektiv)	37,3"~215"(95cm – 546 cm)	34,3" ~ 200"(87cm – 508 cm)
Projektionsobjektiv	Manueller Focus und Zoom
Zoomverhältnis	1,25
Vertikale Keystone-Korrektur	+/- 30 Grad
Projektionsmethode	Front, Rück, Desktop/Decke (Rück, Front)
Kompatibilität	VGA, SVGA, XGA, SXGA, SXGA+, UXGA, Mac
SDTV/EDTV/ HDTV	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Videostandards	NTSC 4,43, PAL (M/N/60), SECAM
H-Sync	15K, 31 – 90 kHz
V-Sync	23 – 85 Hz (120-Hz-3D-Unterstützung)
Sicherheitszertifizierung	FCC-B, UL, cUL, CB, CE, CCC, PCT, PSB, SABS, NOM, CECP, SASO,TÜV-GS, KC, UL-s für Argentinien C-TICK
Betriebstemperatur	5° – 35°C (41– 95°F)
Abmessungen (B x T x H)	430,16 mm x 318,00 mm x 175,00 mm
WS-Eingabe	Universal 100 – 240 V Wechselspannung, typisch bei 110 VWechselspannung (100 – 240)/±10 %
Stromverbrauch	Hell-Modus: 410 W / Normalmodus: 350 W
Bereitschaft	RS232-Steu erung aktiviert <1 Watt (Standard)RJ45-Steuerung aktiviert <9 Watt
Lampeneinstellungen	Hell-Modus: 330 W / Normal modus: 280 W
Lautsprecher	AMP, 3-W-Lautsprecher x 2
Eingänge	2 VGA
	DVI-D x 1
	1 S-Videoeingang
	5 BNC (RGBHV) x 1
	Component x 1
	1 Composite Video-Eingang
	1HDMI ^TM -Eingang
	Cinch-Stereo x 2
	Miniklinke, Stereo x 3
Ausgänge	1 VGA
	Miniklinke, Stereo x 1
Daten-Ports	RS-232C
	RJ45
	Leinwandauslöser: DC-Buchse x 1 (12V Wechselspannung, 200 mA-Ausgang)
	USB (nur zu Wartungszwecken)
Sicherheit	Sicherheitskabel-Steckplatz

Projektionsabstand vs. Projektionsgröße

Bei XGA

Standardprojektionsobjektiv: RW: 1,6 - 2; Versatz = 100 %

IN5312	TELE				WEITWINKEL
Abstand (m/Zoll)	1.63/64	3.25/128	4.06/160	8.13/320	1.63/64	3.25/128	6.50/256	9.75/384
Diagonale (Zoll /Fuß)	40/3.3	80/6.7	100/8.3	200/16.7	50/4.2	100/8.3	200/16.7	300/25
Trapezkorrektur-winkel (Grad)	10.62	10.62	10.62	10.62	13.19	13.19	13.19	13.19
Bildhöhe(mm/Zoll)	609.6/24	1219.2/48	1524.0/60	3048.0/120	762.0/30	1524.0/60	3048.0/120	4572.0/180
Bildbreite(mm/Zoll)	812.8/32	1625.6/64	2032.0/80	4064.0/160	1016.0/40	2032.0/80	4064.0/160	6096.0/240

Weitdistanz-Projektionsobjektiv: RW: 2 - 3; Versatz = 100 %

IN5312	TELE				WEITWINKEL
Abstand (m/Zoll)	2.44/96	6.10/240	12.19/480	19.51/768	2.03/80	6.10/240	12.19/480	19.91/784
Diagonale (Zoll /Fuß)	40/3.3	100/8.3	200/16.7	320/26.7	50/4.2	150/12.5	300/25	490/40.3
Trapezkorrektur-winkel (Grad)	7.13 7.13	7.13 7	13 10.62	10.62 10.62	10.62
Bildhöhe(mm/Zoll)	609.6/24	1524.0/60	3048.0/120	4876.8/192	762.0/30	2286.0/90	4572.0/180	7467.6/294
Bildbreite(mm/Zoll)	812.8/32	2032.0/80	4064.0/160	6502.4/256	1016.0/40	3048.0/120	6096.0/240	9956.8/392

Kurzdistanz-Projektionsobjektiv: RW: 0,8; Versatz = 100 %

IN5312	FEST
Abstand (m/Zoll) 0.65/26 1.30/51 1.63/64 3.25/128
Diagonale(Zoll / Fuß)	40/3.3	80/6.7		100/8.3	200/16.7
Trapezkorrektur-winkel (Grad)	25.11 25.11 25.11			25.11
Bildhöhe (mm/Zoll)	609.6/24	1219.2/48		1524.0/60	3048.0/120
Bildbreite (mm/Zoll)	812.8/32	1625.6/64		2032.0/80	4064.0/160

Bei WXGA

Standardprojektionsobjektiv: RW: 1,6 - 2,03; Versatz = 105 %

IN5314	TELE				WEITWINKEL
Abstand (m/Zoll)	1.75/69	3.50/138	4.37/172	8.74/344	1.74/68	3.49/137	6.98/275	10.47/412
Diagonale (Zoll /Fuß)	40/3.3	80/6.7	100/8.3	200/16.7	50/4.2	100/8.3	200/16.7	300/25
Trapezkorrektur-winkel (Grad)	9.61	9.61	9.61	9.61		11.98	11.98	11.98
Bildhöhe (mm/Zoll)	538.5/21	1077.0/42	1346.2/53	2692.4/160	673.1/27	1346.2/53	2692.4/106	4038.6/159
Bildbreite(mm/Zoll)	861.6/34	1723.1/68	2153.9/85	4307.8/170	1077.0/42	2153.9/85	4307.8/170	6461.7/254
A (mm/Zoll)	26.9/1	53.8/2	67.3/3	134.6/5	33.7/1.3	67.3/3	134.6/5	201.9/8

Weitdistanz-Projektionsobjektiv: RW: 2,03 – 3,05; Versatz = 105 %

IN5314	TELE				WEITWINKEL
Abstand (m/Zoll)	2.63/104	6.57/259	13.14/517	19.71/776	2.19/86	6.56/258	13.12/517	19.68/775
Diagonale (Zoll /Fuß)	40/3.3	100/8.3	200/1800/25		50/4.2	150/12.5	300/25	450/37.5
Trapezkorrektur-winkel (Grad)	6.43	6.43	6.43	6.43	9.61	9.61	9.61	9.61
Bildhöhe(mm/Zoll)	538.5/21	1346.2/53	2692.4/160	4038.6/159	673.1/27	2019.3/80	4038.6/159	6057.9/239
Bildbreite(mm/Zoll)	861.6/34	2153.9/85	4307.8/170	6461.7/254	1077.0/42	3230.9/127	6461.7/254	9692.6/382
A (mm/Zoll)	26.9/1	67.3/3	134.6/5	201.9/8	33.7/1.3	101.0/4	201.9/8	302.9/12

Kurzdistanz-Projektionsobjektiv: RW: 0,81; Versatz = 105 %

IN5314	FEST
Abstand (m/Zoll)	0.70/28	1.40/55	1.74/69	2.62/103
Diagonale (Zoll / Fuß)	40/3.3	80/6.7	100/8.3	150/12.5
Trapezkorrekturwinkel (Grad)	23	23	23	23
Bildhöhe (mm/Zoll)	538.5/21	1077.0/42	1346.2/53	2019.3/80
Bildbreite (mm/Zoll)	861.6/34	1723.1/68	2153.9/85	3230.9/127
A (mm/Zoll)	26.9/1	53.8/2	67.3/3	101.0/4

Taktmodus-Tabelle

Der Projektor kann verschiedene Auflösungen anzeigen. Die folgende Tabelle zeigt die Auflösungen, die vom Projektor dargestellt werden können.

SIGNAL AUFLÖSUNG		H-SYNC (kHz)	V-SYNC (Hz)	COMPOSITE/S-VIDEO	VGA (ANALOG)	HDMI (DIGITAL)
NTSC	—	15.734		60.0	O — —
PAL/SECAM	— 15.625	50.0	O		— —
VESA	720 x 400 37.9	85.0 — O	O
	640 x 480 31.5	60.0 — O	O
	640 x 480 37.9	72.8 — O	O
	640 x 480 37.5	75.0 — O	O
	640 x 480 43.3	85.0 — O	O
	800 x 600 35.2	56.3 — O	O
	800 x 600 37.9	60.3 — O	O
	800 x 600 46.9	75.0 — O	O
	800 x 600 48.1	72.2 — O	O
	800 x 600 53.7	85.1 — O	O
	1024 x 768 48.4	60.0 — O	O
	1024 x 768 56.5	70.1 — O	O
	1024 x 768 60.0	75.0 — O	O
	1024 x 768 68.7	85.0 — O	O
	1280 x 800 49.7	59.8 — O	O
	1280 x 800 62.8	74.9 — O	O
	1280 x 800 71.6	84.8 — O	O
	1280 x 1024 64.0	60.0 — O	O
	1280 x 1024 80.0	75.0 — O	O
	1280 x 1024 91.1	85.0 — O	O
	1400 x 1050 65.3	60.0 — O	O
	1440 x 900 55.9	60.0 — O	O
	1600 x 1200 75.0	60	— O O
	1920 x 1080 67.2	60	— O O
	1920 x 1200 74.0	60	— O O
Apple Macintosh	640 x 480 35.0	66.7 — O	O
	832 x 624 49.7	74.5 — O	O
	1024 x 768 60.2	74.9 — O	O
	1152 x 870 68.7	75.1 — O	O
SDTV	480i	15.734	60.0	—		O
	576i	15.625	50.0	—		O
EDTV	576p	31.3	50.0	—	O	O
	480p	31.5	60.0	—	O	O
HDTV	720p	37.5	50.0	—		O

SIGNAL AUFLÖSUNG		H-SYNC (kHz)	V-SYNC (Hz)	COMPOSITE/S-VIDEO	VGA (ANALOG)	HDMI (DIGITAL)
	720p	45.0	60.0	—		O
	1080i	33.8	60.0	—		O
	1080i	28.1	50.0	—		O
	1080p	27	24.0	—		O
	1080p	28.13	25.0	—		O
	1080p	33.75	30.0	—		O
	1080p	67.5	60.0	—		O
	1080p	56.3	50.0	—		O

O: Frequenz unterstützt
—: Frequenz nicht unterstützt
(*) VGA unterstützt EDTV/SDTV/HDTV (Component) mit einem Adapter.

Projektorabmessungen

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in kommerziellen Umgebungen zu gewährleisten.

Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Beim Betrieb dieses Gerätes in Wohngebieten kann es zu Störungen kommen. In diesem Fall hat der Anwender die Störungen in eigenverantwortlich zu beseitigen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von den für die Übereinstimmung verantwortlichen Parteien zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.

Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.

WEEE

Hinweis: Dieses Produkt erfüllt die Anforderungen der europäischen WEEE-Richtlinie über die Entsorgung elektrischer und elektronischer Altgeräte (2002/96/EG). Gemäß der WEEE-Richtlinie müssen die Geräte in allen EU-Mitgliedstaaten getrennt vom Hausmüll gesammelt und entsorgt werden. Hinweise zur Sammlung und zum Recycling erhalten Sie bei der örtlichen Behörde oder in dem Laden, in dem Sie das Produkt erworben haben.

Sicherheitszertifizierungen

FCC-B, UL, cUL, CB, CE, CCC, PCT, PSB, SABS, NOM, CECP, SASO, TÜV-GS, KC, UL-s für Argentinien und C-TICK
