BEDIENUNGSANLEITUNG MMF-2.2 Phonar

1 Diagramm 3
2 Stückliste Zubehör ....
4
3 Zum Produkt 5
4 Sicherheitsrichtlinien 6
5 Vor Inbetriebnahme 6
6 Montage 7-9
7 Aufstellung 9
8 Anschluss 9
9 Bedienung 10
10 Reinigung und Wartung 10
11 Technische Spezifikation 11
12 Fehlerbeseitigung 12
13 Service 12
14 Verpackungsanleitung 13
15 Garantiebestimmungen 14
16 Entsorgung / Umwelt 14

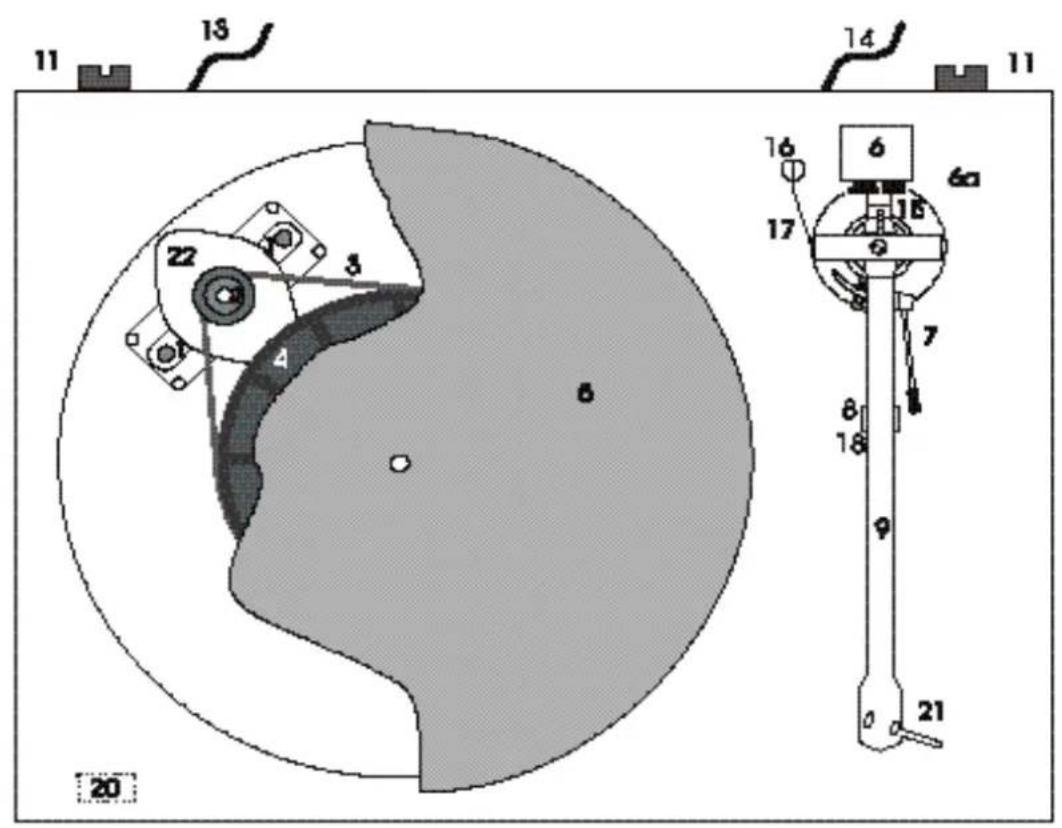

1. Diagramm


1. 2 x Schrauben zur Transportsicherung
2. 1 x Zweistufige Riemenscheibe
3. 1 x Antriebsriemen
4. 1 x Sub- Chassis (Antriebsrad)
5. 1 x Plattenteller mit Filzmatte
6. 1 x Tonarm Gegengewicht
7. 1 x Tonarm Lift
8. 1 x Tonarm Halter
9. 1 x Tonarm
10. 1 x Staubschutz Haube
11. 2 x Aufhängung Haube
12. 4 x Befestigungsschrauben für Haube (10)
13. 1 x Stromanschluss zum externen Transformator
14. 1 x Audio Kabel
15. 1 x Anti-Skating Finger
16. 1 x Anti-Skating Gewicht
17. 1 x Anti-Skating Rute
18. 1 x Tonarm Sicherungsband
19. 1 x Werkzeug zum Wechseln des Antriebsriemens
20. 1 x Hauptschalter (on/off)
21. 1 x Tonarmkopf mit music hall Tracker Tonabnehmer
22. 1 x Motor
23. 2 x Gerätefüße

Zubehör (Teile im Beutel befindlich)

1 x 45 rpm Adapter
1 x Antriebsriemen (3)
1 x Anti-Skate Gewicht (16)
1 x Werkzeug zum Wechseln des Antriebsriemens (19)
1 x Schablone zur Ausrichtung des Tonabnehmer Systems
1 x Anleitung
1 x Gerätefuß

Herzlichen Glückwunsch zum Kauf Ihres neuen Plattenspielers

Vielen Dank, dass Sie sich für den Kauf eines music hall mmf-2.2 Plattenspielers entschieden haben.

3. Zum Produkt

Der mmf-2.2 ist der kleinste music hall Schallplattenspieler. Roy Hall hat sich bei der Konstruktion auf wesentliche und Klang entscheidende Kriterien konzentriert und auch für dieses Produkt eine Zusammenstellung von hochwertigen Komponenten geschaffen: Ein hochpräzise gefertigtes in Öl gleitendes Lager, ein vom Chassis isolierter, laufruhiger Motor sowie ein hochwertiger Tonarm mit einem Music Hall MM Tonabnehmer bilden die Basis für den hervorragenden Klang. Der mmf-2.2. ist ein audiophiler und zugleich sehr preiswerter Plattenspieler.

Jedes Bauteil wurde sorgfältig ausgewählt, mit dem Ziel, höchsten Klanganforderungen zu entsprechen.

Die Präzision und die intelligente Konstruktion machen eine Installation dieses Gerätes für Jedermann leicht zugänglich. Die Bedienung ist ebenfalls einfach und beschränkt sich auf das Notwendige mit dem Ziel der höchsten akustischen Wertschätzung.

Bitte nehmen Sie sich einige Minuten Zeit, um die Anleitung sorgfältig zu studieren.

Hiernach sollten Sie in der Lage sein, das Gerät technisch einwandfrei anzuschließen, um beste Klangresultate zu erzielen.

Ihr music hall mmf-2.2 ist ein Riemen angetriebener Plattenspieler, der Schallplatten in zwei Geschwindigkeiten abspielen kann. Eine Umschaltung der Geschwindigkeit erfolgt durch Umlegung des Antriebriemens.

Ausstattung:

• Ausführung in Hochglanz Lack
• Vibrationsdämpfende Gerätefüße
• Hochwertiger Tonarm
- Geräuscharmer manueller Riemenantrieb
- Isolierter asynchroner Motor mit einem 2 Geschwindigkeits (33/45 rpm) Pulley
- music hall „Tracker“ moving-magnet Tonabnehmer
- Komplett vormontierte Einheit
• Hochpräzises Bronze Leichtlauflager
- Veredelter Stahlteller mit Filzmatte (Achtung, dadurch keine Montage von MC-Tonabnehmern möglich!)
• Abdeckhaube aus Acryl

4. Sicherheitsrichtlinier

Dieses Produkt ist konstruiert und produziert nach strikten Qualitäts- und Sicherheitsstandards. Sie sollten sich folgender Installations- und Bedienungshinweisen bewusst sein:

a) Nehmen Sie die Sicherheits-hinweise ernst

Lesen Sie die gesamte Anleitung, bevor Sie den Plattenspieler in Betrieb nehmen. Verwahren Sie diese Anleitung sorgfältig. Nehmen Sie alle Sicherheitshinweise in der Bedienungsanleitung und am Gerät ernst.

b) Kontakt mit Flüssigkeiten

Verhindern Sie, dass der Plattenspieler mit Flüssigkeiten in Kontakt gerät. Sollte es trotzdem passiert sein, trennen Sie umgehend den Netzstecker von der Stromversorgung und bringen das Gerät zu einem autorisierten music hall Händler zur Überprüfung. Vermeiden Sie Berührungen der Strom führenden Steckverbindungen am Gerät oder an den externen Netzteilen.

c) Hitze

Halten Sie das Gerät fern von offenem Feuer, Kerzen, Heizung oder anderen Hitze liefernden Geräten.

d) Klima

Dieser Plattenspieler wurde für den Gebrauch bei Temperaturen zwischen 5° - und 35° Celsius konstruiert. Sie sollten einen Betrieb außerhalb dieser Werte vermeiden.

e) Aufstellung

Stellen Sie den Plattenspieler auf einem ebenen Untergrund. Wir empfehlen, alle music hall Einheiten in ein geprüftes hifi Rack zu stellen. Positionieren Sie den Plattenspieler leicht zugängig.

f) Reinigung

Verwenden Sie zur Reinigung und zum Entstauben ein trockenes faserfreies Tuch. Verwenden Sie keine Flüssigreiniger.

g) Stromversorgung

Verbinden Sie das Gerät ausschließlich mit einem Stromnetz, das vom Typ und der Voltangabe mit den Angaben auf der Rückseite des Plattenspielers übereinstimmt.

h) Stromkabel

Verbinden Sie den Plattenspieler mit dem beiliegenden Stromkabel. Modifizieren Sie das Stromkabel nicht. Versuchen Sie nicht die Masseverbindung und- oder die Polung zu verändern. Benutzen Sie keine Verlängerungskabel. Achten Sie bei der Verlegung des Stromkabels darauf, dass es nicht verdreht oder geknickt wird.

i) Längere unbenutzte Zeitphasen

Wenn das Gerät für eine längere Zeit unbenutzt bleibt, sollten Sie das Stromkabel vom Netz nehmen.

j) Beschädigung

Nehmen Sie das Gerät in folgenden Fällen sofort außer Betrieb und lassen es von einer autorisierten Fachwerkstatt inspizieren:

• Das Stromkabel oder der Stecker ist beschädigt.
• Flüssigkeit dringt in das Gerät.
  • Das Gerät wurde Regen ausgesetzt.
  • Das Gerät hat eine Fehlfunktion.
• Das Gerät wurde fallen gelassen oder beschädigt.
• Aus dem Gerät tritt Rauch oder fremder Geruch aus.

5. Vor Inbetriebnahme

Bitte halten Sie sich an diese Bedienungsanleitung. Zu den Installations- und Bedienungshinweisen erhalten Sie wertvolle Informationen die Ihnen zu einem optimalen Klangergebnis verhelfen sollen.

Bitte kontaktieren Sie den autorisierten music hall Fachhändler bei weiteren auftretenden Fragen.

Verwahren Sie die vollständige Verpackung für einen eventuellen späteren Gebrauch. Bei einer Versendung des Gerätes in einer anderen Verpackung verfallen eventuelle Garantieansprüche, die durch unsachgemäße Verpackung hervorgerufen wurden.

Verwahren Sie die Kaufquittung, da Sie im Falle einer Inanspruchnahme von Garantieleistungen als Garantiebeleg gilt. Die Garantiezeit tritt mit dem Kaufdatum, ausgewiesen auf dem Kaufbeleg, in Kraft.

6. Montage

Der music hall mmf-2.2 wird in Einzelteilen bzw. Baugruppen sorgfältig für einen sicheren Transport verpackt. Bitte beachten Sie folgende Vorgehensweise für eine Montage:

1. Nehmen Sie alle Teile aus dem Karton und überprüfen diese anhand der Teileliste auf Vollständigkeit.
2. Entfernen Sie die 2 Schrauben zur Transportsicherungen (1) und bewahren Sie diese für einen späteren Gebrauch sorgsam auf.
3. Installieren sie den Riemen i.d.R. für ein 33 rpm Abspiel. Hierzu legen Sie zunächst den Riemen um den kleineren Ring der Riemenscheibe (2) und anschließend um das Antriebsrad des Sub – Chassis (4). Für ein Abspielen von 45 rpm Schallplatten (Singles) legen Sie den Riemen auf den größeren Ring der Riemenscheibe (2).

33 rpm

45 rpm

adjustment screw

1. Zentrieren Sie den Plattenteller (5) über die Spindel des Sub-Chassis (4) und lassen diesen bis zur Arretierung nach unten gleiten.

2. Zur Montage des Gegengewichts (6) auf den Tonarm (9) begeben Sie sich vor den Plattenspieler. Drehen Sie das Gegengewicht (6) vorsichtig so von hinten auf die Achse des Tonarms (9), dass die Skalierung zu Ihnen zeigt. Eine genaue Justierung erfolgt in den nächsten Schritten.

3. Entfernen Sie das Sicherungsband (18) des Tonarms (9) um die Tonarm Aufnahme (8).

4. Stellen Sie sicher, dass der Tonarm (9) auf der Tonarm Aufnahme (8) liegt. Entfernen Sie den Plastik Nadelschutz am Tonabnehmer (21) durch ein leicht nach unten gerichtetes Ziehen. Bewahren Sie den Nadelschutz für einen späteren Einsatz auf.

5. Zur Justierung stellen Sie im ersten Schritt eine Balance des Tonarms her: Führen Sie zunächst den Tonarm zwischen die Tonarm Aufnahme (8) und dem Plattenteller (5). Beachten Sie hierbei, dass die Nadel des Tonabnehmers zu keiner Zeit weder Kontakt zu dem Chassis noch zum Plattenteller hat. Bringen Sie nun den Tonarm durch leichte Drehungen des Gegengewichts (6) in Balance. Der Tonarm sollten nun parallel zum Plattenteller ausgependelt sein und hat keine Auflage.

6. Im nächsten Schritt stellen Sie das Andruckgewicht des Tonarms auf den Plattenteller ein. Halten Sie mit Ihrer rechten Hand den hinteren Teil des Gegengewichts fest, so dass es sich bei den folgenden

Feineinstellungen nicht bewegt. Mit der linken Hand drehen Sie das skalierte Stellrad am Gegengewicht in die Ausgangsstellung „0“. Der Tonarm sollte sich noch immer in Balance befinden. Sollte das nicht der Fall sein, nehmen Sie sich bitte den Punkt 8 noch einmal vor.

1. Stellen Sie nun das Andruckgewicht des Tonarms auf exakt 1,75g ein, indem Sie durch vorsichtiges Drehen des gesamten Gegengewichts (6) auf einen Wert zwischen 17 und 18 an der Skalierung (6a) einstellen. (Beachten Sie, dass die Skalierung (6a) keinen Dezimalpunkt hat. 1,0 g ist auf der Skala die Einstellung 10. 1,75g Entspricht einer Einstellung zwischen der Skalierung 17 und 18.)

2. Der Tonabnehmer benötigt eine Einspielzeit von 24 – 50 Stunden. Nach dieser Phase können Sie leichte Feinjustierungen nach Ihrem Gehör vornehmen. Sie werden signifikante Veränderungen des Klanges wahrnehmen und entsprechend Ihres subjektiven Empfindens einstellen.

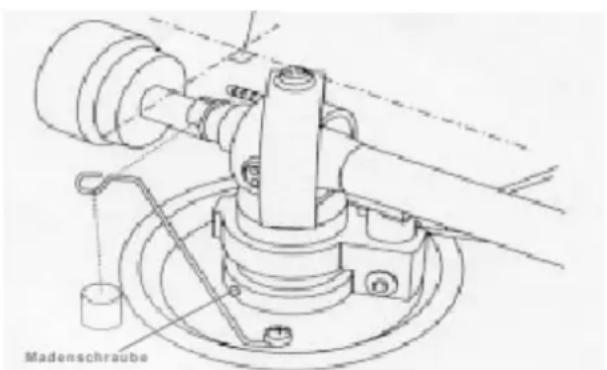

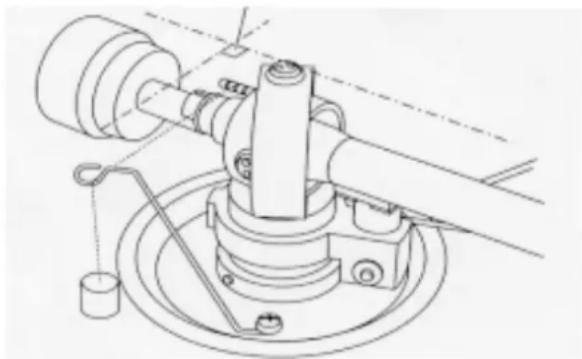

3. Hängen Sie das Anti-Skating Gewicht (16) an den Tonarm. Dieses bewirkt einen Ausgleich der natürlichen Rotationskräfte, die während des Abspielvorganges am Tonarm entstehen. Das Anti-Skating Gewicht hängt an einem Nylonfaden, an dessen Ende sich eine Öse befindet. Führen Sie den Nylonfaden durch die Aufnahme der Rute (17) und an die mittlere Nut des Fingers (15) am Tonarm. Das Anti-Skating Gewicht (16) sollte nun zwischen dem Chassis und der Rute hängen. Sollte das nicht der Fall sein, biegen Sie vorsichtig die Rute weg vom Tonarm bis das Gewicht frei hängt.

4. Führen Sie die Staubschutzhaube (10) in die dafür vorgesehene Hauben Aufhängung (11) auf der Rückseite des Plattenspielers.

Achtung: Falls Sie den montierten Tonabnehmer durch ein anderes System ersetzen möchten, beachten Sie bitte folgendes:

Es können nur MM Tonabnehmer verwendet werden. MC Tonabnehmer sind aufgrund der magnetischen Eigenschaften des Stahlplattentellers nicht einsetzbar!

Grundsätzlich können Sie alle MM Tonabnehmer mit einem Lochabstand von 12,7mm (0,5 inch) verwenden. Zum Montieren eines neuen Ton-abnehmers gehen Sie wie folgt vor:

Lassen Sie den Nadelschutz auf dem Tonabnehmer. Stecken Sie das System mit dem Nadelschutz auf den Tonarmkopf mit dem Fingerlift (21) und befestigen beide mit den vorgesehenen Schrauben des neuen Systems. Verbinden Sie die Kabel des Tonarms (9) wie folgt:

Weiß	Linker Kanal positiv (L+)
Rot	Rechter Kanal positiv (R+)
Grün	Rechter Kanal negativ (R-)
Blau	Linker Kanal negativ (L-)

Um ein optimales Klangergebnis zu erzielen, sollte der Tonabnehmer äußerst präzise im Tonarmkopf montiert werden. Hierzu nehmen Sie die Tangential Vorlage, die Sie in dem Zubehörbeutel finden. Es handelt sich hierbei um ein mit Linien bedrucktes Stück weißen Karton.

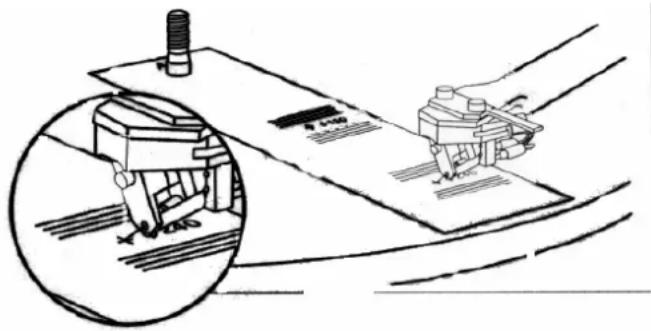

Legen Sie das Loch der Vorlage über die Achse des Plattentellers und richten diese in Richtung Tonabnehmer aus. Führen Sie den Tonarm (9) zum Plattenteller und legen die Nadel exakt auf die eingezeichneten Punkte 130- und 250mm. Bei Korrekter Ausrichtung ist die Front des Tonabnehmers parallel zu den Linien auf der Tangential Vorlage. Ist dieses nicht der Fall, versetzen Sie den Tonabnehmer vor bzw. zurück, bis eine parallele Ausrichtung gegeben ist. Ziehen Sie nun die Schrauben des Tonabnehmers fest.

Verstellmöglichkeit des vertikalen (VTA) Abtastwinkels:

Die VTA Einstellung des montierten music hall Systems wurde werksseitig vorgenommen. Zur VTA Einstellung eines anderen Tonabnehmers, legen sie bitte eine Schallplatte auf. Lockern Sie die beiden Madenschrauben an der hinteren Seite der Tonarmbasis.

Achtung:

Lösen Sie nicht die vertikalen Kreuzschlitz Schrauben. Diese befestigen den Anti-Skating Arm an der Basis.

Bewegen Sie den Tonarm (9) an der Aufhängung hoch und runter bis dieser sich parallel zur Oberfläche der Schallplatte befindet (seitliche Betrachtung).

Auch bei dieser Einstellung können Sie eine Feinabstimmung nach Ihrem Gehör vornehmen. Bereits geringfügige Veränderungen lassen sich leicht wahrnehmen.

Nach Findung der Optimalen Einstellung ziehen sie nun die horizontalen Einstellungsschrauben wieder fest.

7. Aufstellung

Montage mit Bodenkontakt

Stellen Sie den Plattenspieler vorzugsweise auf das oberste Bord eines stabilen waagerecht ausgerichteten Audio Racks. Der Standort sollte weitestgehend frei von externen Schwingungen sein.

Wandmontage

Diese Art der Montage ist bei schwingenden Bodenbelegen wie z.B. Holz oder Laminat zu bevorzugen. Die Wandhalterung sollte sehr solide sein. Das Bord auf dem der Plattenspieler stehen soll, darf nicht mit der Wandhalterung verschraubt oder verklebt sein.

Allgemeine Tipps:

Bedenken Sie dass Sie Kindern oder Haustieren den Zugang zu Ihrem Plattenspieler durch eine gut gewählte Platzierung nicht ermöglichen. Der Plattenspieler sollte rückwärtig mindestens 7,5cm (3 inches) Freiraum haben, damit Sie die Staubschutzhaube problemlos öffnen können.

8. Anschluss

Der vormontierte music hall „Tracker“ Tonabnehmer ist ein moving magnet (MM) System.

Verbinden Sie den Phono Eingang Ihres Verstärkers bzw. Vorverstärkers mit dem Cinchkabel (14) des Plattenspielers.

Stromanschluss:

Das Netzteil des Plattenspielers befindet sich in einer weißen Schachtel auf der Unterseite der Hartschaum Verpackung. Stecken Sie den kleinen Stecker rückseitig in die 16Volt Buche des Motors. Gehen Sie nun mit dem Schukostecker ans Stromnetz. Kontrollieren Sie die Verbindungen noch einmal und stellen den Motor durch Betätigung des Schalters „ON“ (20) ein. Der Plattenteller sollte sich nun drehen.

9. Bedienung:

Legen Sie eine Schallplatte auf den Plattenteller (5). Drücken Sie den Hauptschalter (20) in Stellung „ON“. Entfernen Sie (sofern dieses noch nicht geschehen ist) den Nadelschutz und heben Sie den Tonarm mit Hilfe des Tonarm Lifts (7) an. Lenken Sie die Nadel über eine der äußeren Rillen der Schallplatte und senken den Tonarmlift (7) so dass die Nadel die Schallplatte erreicht.

Möchten Sie den Lauf der Schallplatte beenden, betätigen Sie erneut den Tonarm Lift (7) und führen den Tonarm zurück in den Tonarm Halter. Drücken Sie nun den Hauptschalter (20) in Stellung „OFF“

10. Reinigung und Wartung

Der mmf-2.2 ist ein langlebiges Produkt. Dennoch sollten Sie folgende Hinweise bei der Reinigung bzw. Wartung beachten: Vor jeder Reinigung sollte der Kunststoff Nadelschutz angelegt werden.

Bord

Das obere Bord des Plattenspielers ist aus einer Hochglanz veredelten mitteldichten Holz Faserplatte (MDF) gefertigt. Der Plattenspieler sollte weder hohen Temperaturen noch direkter Sonneneinstrahlung ausgesetzt werden. Verwenden Sie zur Reinigung ein weiches Tuch, welches trocken, maximal leicht feucht sein kann. Verzichten Sie auf Reinigungsmittel.

Filzauflage

Die Filzauflage können Sie vom Platten-teller nehmen und vorsichtig Ausklopfen.

Antrieb

Der Antrieb ist mit einem selbst schmierenden Lager ausgestattet. Kontrollieren Sie regelmäßig die Riemenscheibe (2). Auf ihr könnten sich Gummiablagerungen des Riemens befinden. Entfernen Sie zur Säuberung den Riemen mittels des beiliegenden Werkzeuges (19) und reinigen Sie die Riemenscheibe (2) mit einem Wattestäbchen, welches Sie leicht mit Isoprophyl Alkohol benetzen. Der Riemen sollte mehrere Jahre fehlerfrei arbeiten. Diesen können Sie zur selben Zeit wie die Riemenscheibe reinigen, ziehen Sie dazu den Gummiriemen durch ein staubfreies weiches Tuch. Sollten Sie den Plattenspieler längere Zeit nicht benutzen, ist es ratsam, den Riemen vom Antriebsrad (4) zu nehmen damit er geschont wird. Das Lager des Plattentellers enthält einige Tropfen teflonhaltiges Synthetiköl. Bei Laufproblemen kontrollieren Sie bitte das Lager. Falls es trocken ist, geben Sie wenige Tropfen eines handelsüblichen Synthetiköls (z.B. Mobil 1) nach.

Staubschutzhaube

Säubern Sie den Staubschutz mit handelsüblichen Acryl- oder Kunststoffreiniger. Verwenden Sie auch hier ein weiches, staubfreies Tuch. Gehen Sie sehr behutsam vor. Der Staubschutz kann bei un-sachgemäßer Behandlung beschädigt werden.

Nadel

Entfernen Sie den Nadelschutz. Benutzen Sie zur Reinigung der Nadel spezielle feine Bürsten oder Pads aus dem Phono Zubehör. Wir empfehlen auf den Einsatz von Reinigungsalkohol zu verzichten.

11. Technische Spezifikation: mmf-2.2

Stromversorgung: 230V/50Hz bzw. 115V/60Hz

Stromaufnahme: 2 Watt

Geschwindigkeit: 33 ^1/3 rpm (manueller Wechsel auf 45 rpm)

Geschwindigkeitsabweichung: ± 0.9%

Rumpel Max: > -70 db

Länge des Tonarms: 22,9 cm

Plattenteller Durchmesser: 30 cm

Gewicht des Plattentellers: 1.7 kg

Maße inkl. Staubschutzdeckel: 41,5 x 23,0 x 11,0 cm ( Breite x Tiefe x Höhe)

Gewicht: 7,8 kg

Tonabnehmer: music hall Tracker (Moving Magnet)

Frequenzbereich: 20Hz-20kHz ± 3dB

Kanalbalance: 2dB bei 1kHz

Kanaltrennung: 20dB bei 1kHz

Empfindlichkeit: 5 mV ± 2dB

1kHz bei 5 cm/sec

Äquivalente Trägheit: 0.7mg

Vertikaler Tracking Winkel : 26 Grad

Nadel Radius: Elliptisch, 18 x 7

Nadel Type: Austauschbar

Elektrische Charakteristik

Anschlusswiderstand: 47K Ohm

Anschlusskapazität: 150-400pf

Innere Induktivität: 560mH

Innerer Widerstand: 700 Ohm

Mechanische Charakteristik

Tonabnehmer Gewicht: 4,2g

Justier Spielraum: 12.7mm

Auflagegewicht: 1,5-2,0g (1.75g nom)

12. Fehlerbeseitigung

music hall Plattenspieler werden sorgfältig produziert und unterliegen sehr hohen Qualitätsanforderungen. Sollte dennoch aus irgendeinem Grunde Ihr Plattenspieler nicht wie gewünscht spielen, nehmen Sie sich bitte etwas Zeit um die Liste der potentiellen Probleme durchzulesen.

Der Plattenteller dreht sich nicht obwohl der Plattenspieler eingeschaltet ist:

• Der Plattenspieler ist nicht mit der Stromversorgung verbunden
• Kein Strom in dem Hausanschluss
• Der Riemen ist nicht korrekt montiert

Kein Signal auf einem oder beiden Kanälen:

• Keine Verbindung zwischen Plattenspieler und Verstärker / Vorverstärker
• Der Phono Eingang am Verstärker ist nicht gewählt
• Schlechter oder gebrochener Kontakt
• Der Verstärker ist nicht eingeschaltet
• Der Tonabnehmer ist nicht mit dem Tonarmkopf verkabelt
• Keine Lautsprecher sind angeschlossen

Lautes Summen am Phono Eingang:

• Keine Erdung des Tonabnehmers, Tonarms oder des Audio Kabels zum Verstärker
• Masse Schleife
• Der Plattenspieler steht zu dicht an den Lautsprechern

Verzerrungen von einem oder beiden Kanälen:

• Falsche Belegung am Verstärkereingang
- MM / MC Einstellung am Verstärker / Vorverstärker ist falsch gewählt
• Auf der Nadel befindet sich Staub

• Falsche Einstellung der Geschwindigkeit
- Überdehnter oder verunreinigter Riemen
- Das Lager des Plattentellers ist trocken oder beschädigt

13. SERVICE

Sollte ein Problem auftreten, das Sie nicht selbst beheben können, kontaktieren Sie bitte Ihren music hall Fachhändler.

Dieser wird Ihnen sicher schnell helfen können.

Ein Zurücksenden des Gerätes sollte nur über den Fachhändler im Originalkarton und in einer originalen Verpackung erfolgen. Ansonsten haftet der Versender für eventuelle Transportschäden.

14. Verpackungsanleitung

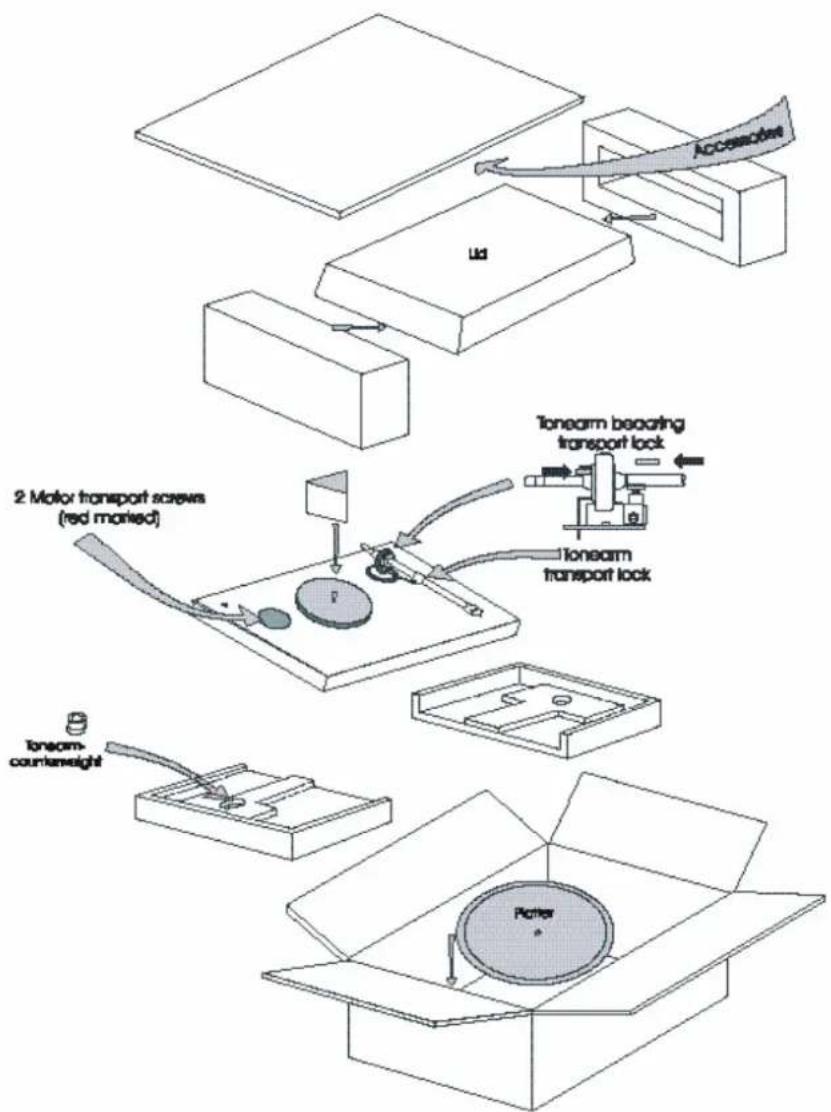

Bitte verpacken Sie folgende Teile in die beiliegenden Kunststofftüten:

• Staubschutz Haube (10)
• Anti-Skating Gewicht (16)
- Gegengewicht (6) ! Wichtig: Für einen Transport unbedingt abnehmen!
- Plattenteller (5)
- Riemen (3)

Sichern Sie die Nadel mit dem Nadelschutz, den Sie auf den Tonabnehmer schieben. Fixieren Sie den Tonarm (9) auf dem Tonarmhalter mit dem Sicherungsband (18). Sichern sie den Motor mit den Transportschrauben (1). Verpacken Sie den Plattenspieler vorsichtig und gewissenhaft im Originalkarton wie die Skizze verdeutlicht:

15. Garantiebestimmung

Die Garantiezeit beträgt 2 Jahre nach dem Kaufdatum. Sie sind berechtigt, Ihren Plattenspieler im Bedarfsfalle bei jedem music hall Vertragshändler zur Reparatur zu bringen. Der Kaufbeleg muss bei jeder Reparatur innerhalb der Garantiezeit dem Händler vorgelegt werden. Die Garantieleistung für Ihren music hall Plattenspieler umfasst alle Ersatzteile und die Lohnkosten für Reparaturleistungen. Keine Garantie wird für einen unsachgemäßen Gebrauch übernommen. Ebenso verfällt der Garantieanspruch nach Öffnen sowie technischen Veränderungen von nicht autorisierten Personen. Für auf dem Transport zur Servicewerkstatt entstandene Schäden ist eine Haftung des Vertriebes ausgeschlossen.

Bei Inanspruchnahme einer Garantieleistung

Der Plattenspieler sollte im Originalkarton zu dem Händler gebracht oder geliefert werden, bei dem Sie das Gerät gekauft haben.

Für eine sichere Anlieferung durch ein Transportunternehmen zur Reparaturwerkstatt, kann keine Verantwortung übernommen werden. Daher wird empfohlen eine Transportversicherung gegen Verlust, Diebstahl und Beschädigung mit der Post, dem Paketdienst oder der Spedition abzuschließen.

16. Entsorgung / Umwelt

music hall Produkte werden aus umweltverträglichen Materialien hergestellt, die den internationalen Vorschriften zur Entsorgung von Altgeräten entsprechen. Für eine nach jahrelangem Gebrauch anfallende eventuelle Entsorgung wenden Sie sich an Ihre lokale Entsorgungsstätte.

Altgeräte gehören nicht in den Hausmüll.

CE

Dieser Plattenspieler erfüllt die Unbedenklichkeit geltender Produktrichtlinien

RoHS

Bei der Produktion dieses Plattenspielers wurde auf die Verwendung gefährlicher Stoffe im Sinne der geltenden EG Richtlinien verzichtet.

music hall®

audio components

Im Vertrieb von
