XM-TVBD1962 - Fernseher Xomax - Kostenlose Bedienungsanleitung

Produkttyp	Fernseher
Marke	Xomax
Modell	XM-TVBD1962
Bildschirmdiagonale	ca. 80 cm (32 Zoll)
Auflösung	1920 x 1080 Pixel (Full HD)
Abmessungen (ohne Standfuß)	ca. 73 x 44 x 8 cm
Abmessungen (mit Standfuß)	ca. 73 x 48 x 18 cm
Gewicht	ca. 5,0 kg
Energieversorgung	AC 220-240 V, 50 Hz
Leistungsaufnahme (Betrieb)	ca. 50 W
Leistungsaufnahme (Standby)	< 0,5 W
Anschlüsse	HDMI (2x), USB (2x), AV-Eingang, VGA, Kopfhörer, Antenne
Tuner	DVB-T2/C/S2
Lautsprecher	2 x 8 W

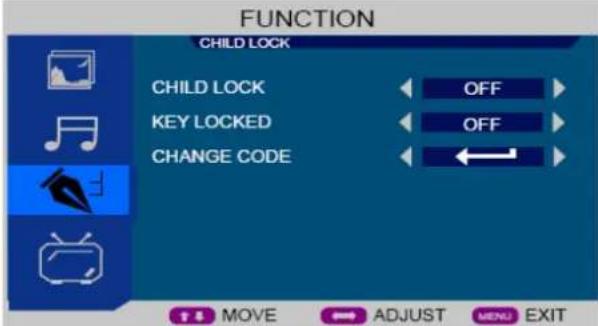

Besondere Funktionen	USB-Medienwiedergabe, CI+-Slot, Kindersicherung
Reinigung	Mit weichem, trockenem Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Wärmequellen aufstellen; nur mit trockenen Händen bedienen
Ersatzteile/Reparatur	Ersatzteile über den Xomax-Kundendienst beziehbar; Reparaturen nur durch Fachpersonal

Häufig gestellte Fragen - XM-TVBD1962 Xomax

Warum habe ich kein Bild, aber Ton?

Überprüfen Sie die Helligkeit und den Kontrast im Menü. Oder testen Sie eine andere Quelle (HDMI, USB).

Wie schließe ich eine externe Festplatte an?

Schließen Sie die Festplatte an einen USB-Anschluss an. Wählen Sie dann über die Quellentaste USB aus. Unterstützt werden FAT32/NTFS.

Die Fernbedienung funktioniert nicht. Was tun?

Ersetzen Sie die Batterien (AAA). Reinigen Sie die IR-Sensor am Fernseher. Prüfen Sie, ob die Fernbedienung auf ein anderes Gerät gerichtet ist.

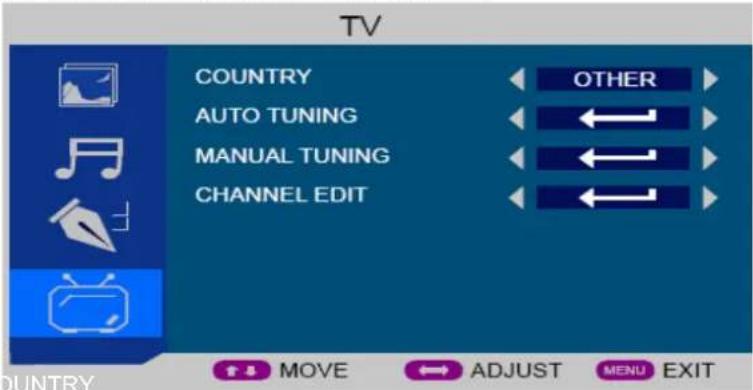

Wie kann ich Sender suchen?

Gehen Sie ins Menü > Sender > Automatischer Suchlauf. Wählen Sie den Tuner-Typ (DVB-T/C/S) und starten Sie die Suche.

Mein Fernseher hat keinen Ton. Woran liegt das?

Prüfen Sie, ob die Stummschaltung aktiv ist (Mute-Taste). Stellen Sie die Lautstärke ein. Testen Sie andere Quellen, um den Fehler einzugrenzen.

Wie verbinde ich meinen Laptop über HDMI?

Schließen Sie das HDMI-Kabel an den Fernseher und den Laptop an. Wählen Sie auf dem Fernseher die entsprechende HDMI-Quelle aus. Stellen Sie am Laptop die Bildausgabe ein (z.B. Win+P).

Wie setze ich den Fernseher auf Werkseinstellungen zurück?

Gehen Sie zu Menü > Einstellungen > Werkseinstellungen. Bestätigen Sie mit OK. Alle persönlichen Einstellungen werden gelöscht.

Der Fernseher schaltet sich von selbst aus. Was kann ich tun?

Deaktivieren Sie den Sleep-Timer oder die Auto-Aus-Funktion im Menü. Überprüfen Sie die Raumtemperatur – bei Überhitzung schaltet das Gerät aus.

Wie reinige ich den Bildschirm richtig?

Verwenden Sie ein mikrofasertuch ohne Chemikalien. Wischen Sie vorsichtig in kreisenden Bewegungen. Nie nasse Tücher oder Reinigungsspray direkt auftragen.

Kann ich den Fernseher an der Wand montieren?

Ja, der Fernseher ist VESA-kompatibel. Verwenden Sie eine geeignete Wandhalterung (VESA 200x200 mm). Achten Sie auf ausreichende Tragfähigkeit und korrekte Montage.

BEDIENUNGSANLEITUNG XM-TVBD1962 Xomax

19-Zoll LCD-TV mit DVD-Player und DVB-T

BEDIENUNGS-ANLEITUNG

Inhalt

Inhalt

Achtung 1

Sicherheitshinweise 2

Gerät und Zubehör...... 3

Ausstattungsmerkmale 3

Beschreibung 4-7

1. Frontansicht .... 4

2. Geräterückseite.... 5

3. Fernbedienung.... 6-7

Anschluss.... 8-11

Allgemeine Bedienungshinweise 12

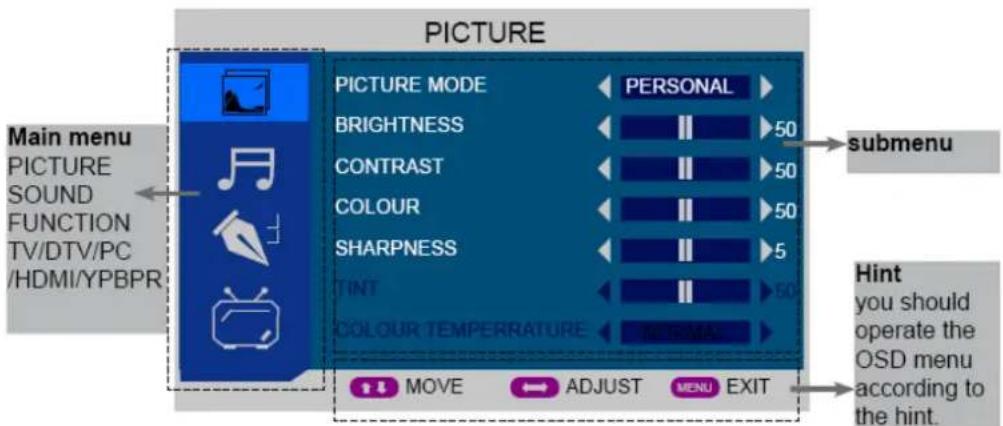

OSD-Menü.... 13-19

1. Bildmenü 13

2. Soundmenü.... 14

3. Funktionsmenü 15-16

4. TV-Menü 17-18

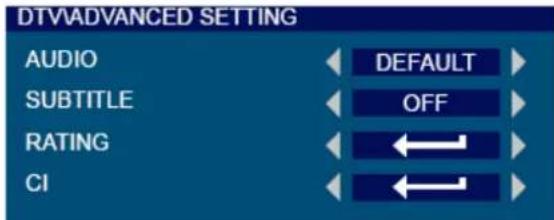

5. DTV-Menü.... 19-21

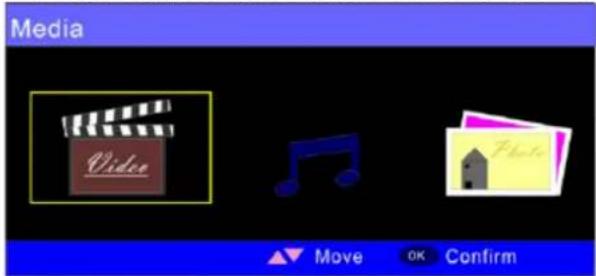

Medien.... 22-23

DVD Bedienungshinweise.... 24-28

DVD Allgemeine Bedienungshinweise.... 24-25

Handhabung von Discs.... 25

DVD Systemeinstellungen 26-28

Einfache Störungserkennung.... 28

Technische Spezifikatione 29

Achtung

Achtung

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck weist auf das Vorhandensein einer nicht isolierten „gefährlichen Spannung“ im Gehäuse des Produkts hin, die möglicherweise ein elektrisches Risiko für Personen darstellt.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist auf wichtige Bedien- und Wartungshinweise in der mit dem Gerät gelieferten Dokumentation hin.

Korrekte Entsorgung dieses Produkts

(Entsorgung von elektrischen und elektronischen Altgeräten)

Ihr Produkt wurde aus hochwertigen Komponenten und Materialien gefertigt, welche recycelt und wiederverwertet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte getrennt vom Hausmüll entsorgt werden müssen.

Bitte geben Sie dieses Gerät bei Ihrer örtlichen Sammelstelle ab.

In der Europäischen Union bestehen separate Sammelsysteme für elektrische und elektronische Altgeräte. Helfen Sie mit beim Umweltschutz!

Dieses Gerät entspricht den europäischen Sicherheits- und Entstörrichtlinien.

Dieses Gerät ist ein Klasse 1 Laserprodukt. Das Gerät benutzt einen unsichtbaren Laserstrahl, welcher gefährlich sein kann, wenn Sie sich dem Strahl aussetzen. Achten Sie darauf, dass das Gerät nur wie in der Bedienungsanleitung beschrieben betrieben wird. Nehmen Sie keine Verkleidungen ab, blicken Sie nicht in das geöffnete DVD-Laufwerk. Nehmen Sie KEINE Veränderungen am Gerät vor, welche die Laserstrahlung beeinflussen können. Wenden Sie sich mit Reparaturen nur an einen autorisierten Kundendienst.

Sicherheitshinweise

Sicherheitshinweise

Lesen Sie vor Benutzung die Bedienungsanleitung aufmerksam durch, um einen sicheren Betrieb zu gewährleisten, beachten Sie insbesondere die nachstehenden Sicherheitshinweise.

Elektrische Sicherheit

• Schließen Sie den Fernseher nur an einer Netzspannung an, welche mit den Angaben auf dem Typenschild des Netzteils übereinstimmt.
• Vermeiden Sie Überlastung, schließen Sie nur jeweils ein Gerät an einer Steckdose an.
• Verlegen Sie Anschlusskabel so, dass sie nicht zur Stolperfalle werden können.
• Stellen Sie keine schweren Gegenstände auf Kabeln ab, das kann zu Schäden führen.
• Fassen Sie zum Ziehen des Netzsteckers am Stecker an, nicht am Kabel ziehen.
• Während eines Gewitters oder bei längerer Nichtbenutzung ziehen Sie bitte Antennenkabel und Netzstecker ab.
• Schützen Sie Fernseher und Netzteil vor Wasser und Feuchtigkeit. Benutzen Sie das Gerät NICHT in Feuchträumen, wie im Badezimmer, in der Küche oder am Schwimmbad.

- Ziehen Sie unverzüglich den Netzstecker und wenden Sie sich an eine Fachkraft, wenn:

- der Netzstecker beschädigt ist

- Flüssigkeiten in das Gerät eingedrungen sind oder das Gerät Wasser oder Feuchtigkeit ausgesetzt war

- Fremdkörper in das Gerät eingedrungen sind

- der Fernseher nicht wie gewöhnlich funktioniert.

- Entfernen Sie KEINE Abdeckungen.

Hierdurch verlieren Sie Ihre Garantieansprüche. Reparatur nur durch den autorisierten Kundendienst.

- Nehmen Sie Batterien aus der Fernbedienung oder wenn Sie das Gerät für einen längeren Zeitraum nicht benutzen.

- Öffnen Sie Batterien NICHT, Batterien bitte NICHT ins Feuer werfen.

Technische Sicherheit

• Blockieren Sie NICHT die Ventilationsöffnungen auf der Rückseite des Geräts. Bei Einbau achten Sie bitte auf einen Seitenabstand von 5 cm.
• Stoßen Sie den Bildschirm NICHT an, NICHT schütteln, das kann zu Schäden führen. Lassen Sie die Fernbedienung nicht fallen, achten Sie darauf, dass sie nicht nass wird.
• Benutzen Sie zum Reinigen des Fernsehers ein weiches, trockenes Tuch. Benutzen Sie KEINE Lösungsmittel. Hartnäckige Flecken entfernen Sie mit etwas Neutralreiniger.

Gerät und Zubehör und Ausstattungsmerkmale

Gerät und Zubehör

Ausstattungsmerkmale

• Eingänge: RF, VIDEO, VGA, SCART, HDMI, YPbPr, AV/YPbPr AUDIO, PC AUDIO
• DVD-Einzugsschlitz
• Unterstützt TV-Modi: PAL B/G D/K I, SECAM B/G D/K
• Kanalsuche: Auto/Manuell
• Automatische Ausschaltung
• Kanaltausch und Bearbeitung

Beschreibung

Beschreibung

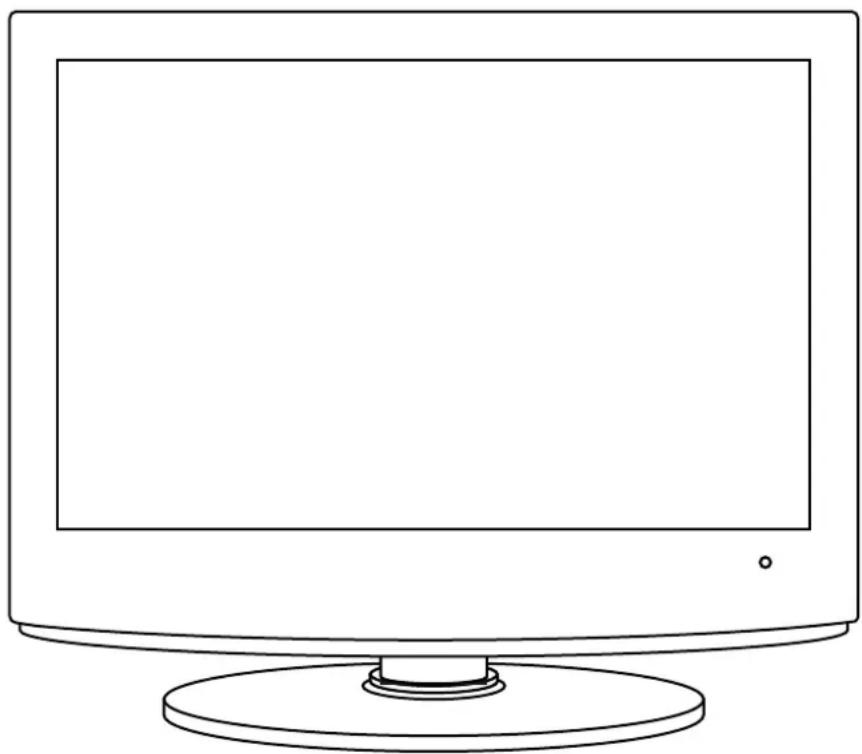

1. Frontansicht

1. (IR) Empfängt das IR-Signal von der Fernbedienung.

(Ein/Stand-by) LED-Statusanzeige: Mit POWER schalten Sie das Gerät ein und aus.

Anzeige leuchtet (rot)

Stand-by-Modus

Anzeige leuchtet (grün)

Gerät eingeschalte

Die Reichweite der Fernbedienung beträgt 5 bis 8m.

1. ästenbelegung:

MENU: OSD-Menü anzeigen oder verlassen.

CH+/-: Kanalwahl aufwärts/abwärts.

VOL+/-: Lautstärke erhöhen/verringern.

TV/AV: Eingangsquelle anzeigen.

PLAY: Wiedergabe/Pause bei Disc-Wiedergabe.

EJECT: Disc ausgeben.

POWER: Fernseher ein- und ausschalten.

Beschreibung

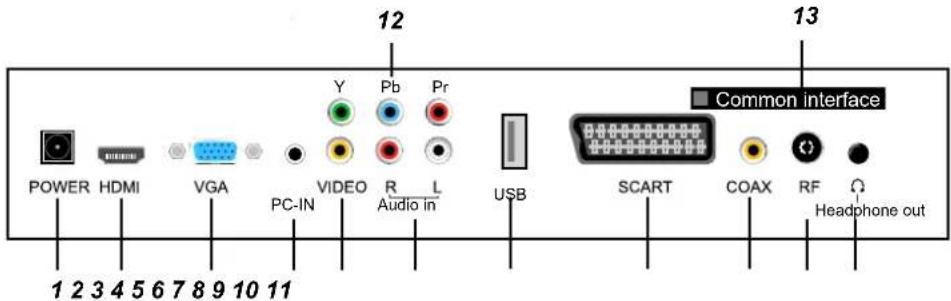

2. Geräterückseite

POWER: Netzteilanschluss. 1.

1. HDMI: Ausschluss an HDMI-Port DVD-Player oder sonstiges Gerät.
2. VGA: PC-Monitor Anschluss über D-Sub 15-poligen Stecker.
3. PC audio in: PC Audioausgang.
4. VIDEO: Videoausgang eines DVD-Players.
5. L/R in: Audioausgang eines DVD-Players (Audioeingänge für Video und YPbPr)
6. USB: USB-Port.
7. SCART: Compositenausgangs eines DVD-Players.
8. COAX: Audioverstärker.
   10.RF: Anschluss 75 Ohm Antennenkabel zum Fernsehempfang.

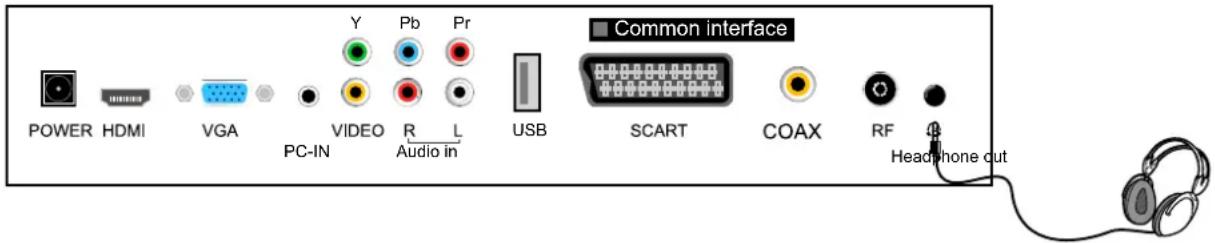

9. Headphone: Kopfhörerbuchse.
   12.YPbPr: Anschluss an YPbPr Videoausgang eines DVD-Players.
   13.Common interface: CI-Slot.

Wandmontage

Dieser Fernseher hat Montagebohrungen für eine VESA-Wandhalterung (optional). Die VESA-Wandhalterung benutzt vier M4x10 Schrauben (nicht mitgeliefert). Montieren Sie die Wandbefestigung entsprechend den Angaben des Herstellers.

Beschreibung

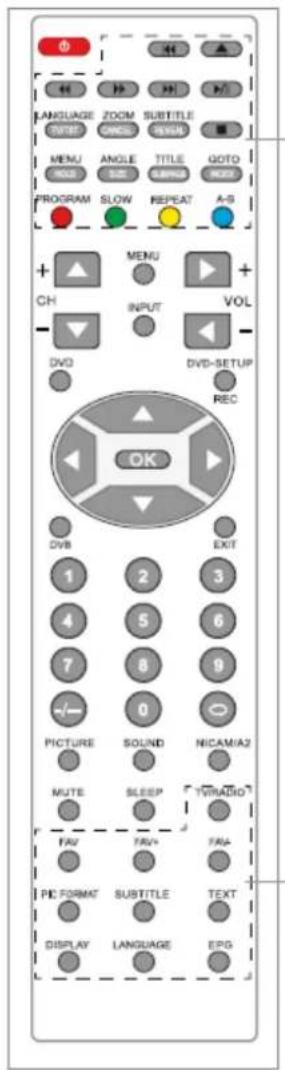

3. Fernbedienung

Die Fernbedienung benutzt zur Übertragung des Befehls Infrarot (IR). Richten Sie die Fernbedienung vorn auf den Fernseher aus. Die Fernbedienung funktioniert nicht einwandfrei, wenn sie sich außerhalb der Reichweite oder in einem zu großen Winkel zu Fernseher befindet.

POWER (rote Taste): Fernseher ein- und ausschalten (Stand-by).

Tasten für VIDEOTEXT

Diese Tasten können Sie nur für VUDEOTEXT benutzen.

TV/TXT: Videotext ein- und ausschalten.

CANCEL: Videotext verlassen.

REVEAL: Verborgene Texte anzeigen.

HOLD: Unterseite halten.

SIZE: Obere Bildhälfte vergrößern, mit erneutem Tastendruck untere

Bildhälfte vergrößern. Mit erneutem Tastendruck zurück zur Originalgröße.

SUBPAGE: Unterseite aufrufen und verlassen.

INDEX: Indexseite aufrufen.

Farbtasten: Schnelltasten zu farbcodierten Links im Text.

Tasten für allgemeinen Betrieb

MENU: OSD-Menü anzeigen.

INPUT: Eingangsquellen anzeigen.

CH+/-: Programmwahl +/-.

VOL+/-: Lautstärke +/-

DVD: DVD-Player als Signalquelle aufrufen.

DVD-SETUP: DVD-Menü im DVD-Modus anzeigen.

REC: Programm im DTV-Modus aufzeichnen.

DVB: DVB als Signalquelle aufrufen.

EXIT: OSD-Menü verlassen.

NAVIGATIONSTASTEN (< / > / ∧ / ∨ OK): Navigation im Bildschirmmenü,

Einstellungen vornehmen.

Tasten für allgemeine Funktionen

ZIFFERNTASTEN: Kanal direkt aufrufen. Mit den Zifferntasten und dann OK zeigen Sie den gewünschten Kanal an.

Zifferntasten für DVD-Player.

Mit „-/-“ zeigen Sie „AUSWAHL 10+“ an, geben Sie nun mit den Zifferntasten eine mehrstellige Kanalnummer ein.

: Rückkehr zum vorherigen Kanal.

PICTURE: Bildmodus einstellen.

SOUND: Soundmodus einstellen.

NICAM/A2: Umschalten zwischen Nicam und Mono.

MUTE: Stummschaltung.

SLEEP: Sleep-Timer.

Beschreibung

Tasten für DVD-Funktionen

▶II : DVD Wiedergabe/Pause.
: DVD Stopp.
: DVD schneller Rücklauf.
: DVD schneller Vorlauf.
: DVD vorheriges Kapitel.
: DVD nächstes Kapitel.

LANGUAGE: DVD Filmsprache wählen.

ZOOM: Vergrößerung im DVD-Modus einstellen.

SUBTITLE: DVD Untertitelsprache wählen.

MENU (PBC): DVD Abspielliste/Discmenü.

ANGLE: DVD Kamera-Blickwinkel wählen.

TITLE: DVD Titelmenü.

GOTO: Suche nach Titel/Kapitel/Track.

PROGRAM: Reihenfolge der Wiedergabe programmieren.

SLOW: DVD Zeitlupe.

REPEAT: Titel oder Kapitel wiederholen.

A-B: Bestimmten Abschnitt auf der DVD wiederholen, Tastendruck zu

Beginn und am Ende der Wiederholungsschleife.

Tasten für DVT-Betrieb

TV/RADIO: Umschalten zwischen DTV und Radio.

FAV: Favoritenliste anzeigen.

FAV+/-: Favoritenliste aufwärts/abwärts.

PIC FORMAT: Bildformat zwischen 4:3 und 16:9 wählen.

SUBTITLE: Untertitelsprache umschalten.

TEXT: Videotext des Senders aufrufen.

DISPLAY: Zusatzinformationen zum aktuellen Sender anzeigen.

Im DVD-Modus Informationen zur Disc anzeigen.

LANGUAGE: Filmsprache umschalten.

EPG: Elektronischen Programmführer anzeigen.

Batterien einsetzen

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.
2. Setzen Sie zwei 1.5V AA Batterien ein, achten Sie auf die Polarität. Mischen Sie nicht unterschiedliche Batterietypen oder frische und alte Batterien.
3. Schließen Sie das Batteriefach wieder.

Setzen Sie die Batterien keiner großen Hitze oder direkter Sonneneinstrahlung aus.

e Fernbedienung hat eine Reichw von 30° links und rechts vom Sensor auf der Gerätefront.

- Bitte entsorgen Sie Batterien umweltgerecht.

Anschluss

Anschluss

Netzanschluss

• Schließen Sie die Spannungsversorgung wie abgebildet an Netzkabel und Netzteil an.
• Bei Netzanschluss begibt sich der Fernseher in Stand-by-Modus und die LED-Statusanzeige leuchtet rot (siehe Seite 5).
• Mit POWER auf dem Fernseher (Seite 5) oder auf der Fernbedienung (Seite 7) schalten Sie den Fernseher ein, die Status-LED leuchtet grün.

Antennenanschluss (RF)

Mit INPUT auf der Fernbedienung zeigen Sie das Menü der Eingangsquellen an, mit /x wählen Sie DTV/TV, danach drücken Sie OK zur Bestätigung, das Signal wird nun empfangen.

Anschluss

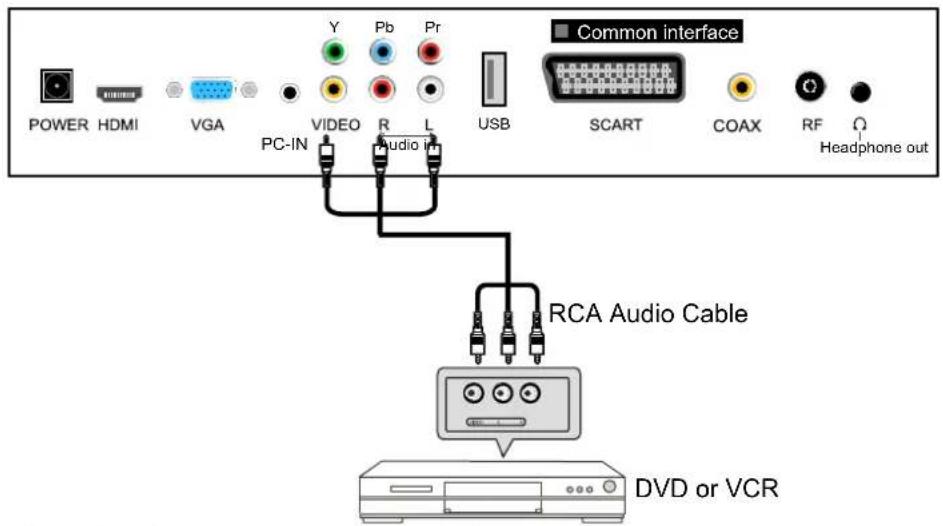

AV Anschluss

Bitte beachten Sie: Nicht alle gezeigten Kabel sind mitgeliefert.

• Schließen Sie die VIDEO und AUDIO Ausgänge von DVD-Player oder Videorekorder mit Cinch (RCA) Kabeln an AV IN des Fernsehers an.
• Achten Sie auf die Farbcodierung: Video = gelb, Audio links = weiß, Audio rechts = rot.
• Schalten Sie DVD-Player/VCR ein und wählen Sie AV als Eingangsquelle.

gäsgeließes VDePlayePbPrAvisleorekorder mit YPbPr Kabel an YPbPr ers an. Die BildqualitätFetrogenenüber dem VCR verbessert.

Achten Sie auf die Farbcodierung: Y = grün, Pb = blau, Pr = rot.

• Schließen Sie die Audioausgänge von DVD-Player oder Videorekorder mit Audiokabeln an den Audioeingängen des Fernsehers an.
• Schalten Sie DVD-Player/VCR ein und wählen Sie YPbPr als Eingangsquelle.

Anschluss

HDMI Anschluss

Bitte beachten Sie: Nicht alle gezeigten Kabel sind mitgeliefert.

• Schließen Sie den HDMI-Ausgang des DVD-Players mit HDMI-Kabel am HDMI-Anschluss an.
• Schalten Sie den DVD-Player ein und wählen Sie „HDMI“ als Eingangsquelle.
• HDMI (High Definition Multimedia Interface) unterstützt als erster Anschluss digitale Unterhaltungselektronik mit nicht komprimierter Norm. Ein Anschluss überträgt Video und Audio.

SCART Anschluss

Bitte beachten Sie: Nicht alle gezeigten Kabel sind mitgeliefert.

• Schließen Sie den Scartanschluss von DVD-Player oder Videorekorder mit Scartkabel am Scartanschluss des Fernsehers an.
• Der SCART-Anschluss unterstützt alle Scartfunktionen (CVBS, RGB/Ausgang, TV-Ausgang).
• Schalten Sie den DVD-Player/VCR ein und wählen Sie SCART als Eingangsquelle.

Anschluss

PC Anschluss

Bitte beachten Sie: Nicht alle gezeigten Kabel sind mitgeliefert.

- Bei Benutzung einkraSteun

und entsprahend Sie den PC-So

ein.

- Stellen Sie die Videflösung Ihres

PC auf 1024 x 768, 60Hz ein.

Richten Sie die Anstdüsse zwischen

Monitor und Ihren PCen, schalten Sie den

Monitor vor dem Hochfahren des PC ein.

Stellen Sie nun die gewünschte

Auflösung ein.

Siehe Tabelle unterstützter Auflösungen rechts.

• Schließen Sie RGB auf dem PC mit VGA-Kabel an VGA auf dem Fernseher an.
• Schließen Sie den Audioausgang des PC mit Stereo-Audiokabel an PC IN auf dem Fernseher an.
• Schalten Sie den PC ein und wählen Sie VGA als Eingangsquelle.

Kopfhöreranschluss

Bitte beachten Sie: Nicht alle gezeigten Kabel sind mitgeliefert.

• Sie können an Ihrem Fernseher für privaten Hörgenuss einen Kopfhörer anschließen.
• Schließen Sie Kopfhörer mit Standard 3.5 mm Klinke an der 3.5 mm Buchse auf der Rückseite des Fernsehers an (siehe Abbildung).

Bitte beachten Sie: 1. LAUTSTÄRKEWARNUNG KOPFHÖRER.

Schließen Sie die Kopfhörer bei niedriger Lautstärke an, dann erhöhen Sie die Lautstärke.

Langes Hören von lauten Geräuschen über Kopfhörer kann zu Hörschäden führen.

1. Die Ladspreim hrussrufpfö stummgesaltet.

Ansc

on Ko

rern

Allgemeine Bedienungshinweise

Allgemeins Bedienungshinw

Ein- und ausschalten

1. Schließen Sie die Spannungsversorgung mit Netzkabel und Netzteil an (Seite 9).
   2.- Fernseher einschalten

Drücken Sie POWER auf dem Gerät oder auf der Fernbedienung.

- Fernseher ausschalten

Drücken Sie POWER auf dem Gerät oder auf der Fernbedienung.

Eingangsquelle wählen

Drücken Sie INPUT auf dem Gerät oder auf der Fernbedienung zur Anzeige des Menüs der Eingangsquellen, mit CH+/- auf dem Gerät oder mit ∧ / ∨ auf der Fernbedienung wählen Sie die Eingangsquelle. Mit OK auf der Fernbedienung bestätigen Sie.

Bitte beachten Sie: Bitte achten Sie vor Auswahl der Eingangsquelle darauf, dass die Anschlüsse eingerichtet sind.

OSD Menü

Drücken Sie MENU zur Anzeige des nachstehenden OSD-Menüs:

Hinweisleiste: Bedienen Sie das OSD-Menü entsprechend der Hinweisleiste.

Mit ∧ / ∨ wählen Sie das Hauptmenü, mit > rufen Sie ein Untermenü auf.

Iraiblenfremkretönn, wähmeln/Skönnen Sie: / V

mit < / > Einstellungen vornehmen (beispielsweise KONTRAST im Bildmenü);

mit < / > wählen (beispielsweise BILDMODUS im Bildmenü);

mit > /OK ein Untermenü aufrufen (beispielsweise KINDERSICHERUNG im Funktionsmenü).

* (Mit MENU kehren Sie in das vorherige Menü zurück.)

* (Mit EXIT verlassen Sie das Menü.)

Bitte beachten Sie 1: Die Manüpmittlerkön Befehl aktiviert werden.

Bitte beachten Sie 2: Bedienen Sie das OSD-Menü entsprechend der Hinweisleiste unten im Menüfenster.

OSD-Mnü

OSD-Menü

1. BILDMENÜ (beispielsweise TV-Modus)

Beschreibung

BILDMODUS: Wählen Sie zwischen STANDARD, FILM, MILD, SPIEL und USER.

Sie können den Bildmodus auch direkt mit PICTURE auf der Fernbedienung aufrufen.

User: Sie können Helligkeit, Kontrast, Farbe und Bildschärfe selbst einstellen.

Standard: Normalmodus in sich nicht verändernden Lichtverhältnissen.

Film: Dieser Modus ist besser für dunkle Umgebung geeignet. Die Helligkeit ist höher als in anderen Modi.

Mild: Dieser Modus ist besser für helle Umgebung geeignet, Helligkeit, Farbe und Bildschärfe sind geringer als in anderen Modi.

Spiel: Modus beim Spielen, die Helligkeit ist geringer als im Filmmodus.

Bitte beachten Sie: Bei Einstellung der Werte für Kontrast, Helligkeit, Farbe, Farbton, Bildschärfe oder Farbtemperatur im Bildmenü wird der Bildmodus automatisch auf „User“ umgestellt.

HELLIGKEIT: Einstellen der Helligkeit des Bildes.

KONTRAST: Einstellen der Differenz zwischen hellen und dunklen Bereichen des Bildes.

FARBE: Einstellen der Farbe des Bildes (nicht im PC-Modus).

BILDSCHÄRFE: Einstellen der Bildschärfe (nicht im PC-Modus).

FARBTON: Einstellen des natürlichen Farbtons der Haut (nur im NTSC-Modus).

FARBTEMPERATUR: Umschalten zwischen Normal, Kühl und Warm (nur im PC-Modus).

OSD-Mnü

2. SOUNDMENÜ (beispielsweise TV-Modus)

Beschreibung

SOUNDMODUS: Wählen Sie zwischen: STANDARD, MUSIK, SPRACHE, THEATER und USER. n den Soundmodus auch direkt mit SOUND auf de Steköbedienung aufrufen.

BÄSSE: Verstärken der niedrigen Frequenzen.

EN: Verstärkohler hohen Frequenzen.

BALANCE: Seitenabgleich für den linken und rechten Stereokanal.

OSD-Menü

3. FUNKTIONSMENÜ (beispielsweise TV-Modus)

Mit ∧ / ∨ zeigen Sie verborgene Menüpunkte an.

Beschreibung

SPRACHE: Wählen Sie die OSD-Sprache.

BILDFORMAT: Wählen Sie das Bildformat zwischen VOLLBILD, 4:3 und AUTO (Auto kann nur im SCART-Modus gewählt werden).

TT-SPRACHE: Wählen Sie die TEXT-Sprache (nur im TV-Modus).

SLEEP-TIMER: Wählen Sie die Zeit, zu welcher sich der Fernseher automatisch ausschaltet oder deaktivieren Sie die Funktion.

OSD-TIMER: Wählen Sie die Dauer der OSD-Anzeige.

BLAUER BILDSCHIRM: Aktivieren/deaktivieren Sie den blauen Bildschirm, wenn kein Signal anliegt.

RÜCKSTELLUNG: Mit > stellen Sie alle Einstellungen zu den Werkseinstellungen zurück.

KINDERSICHERUNG: Mit > rufen Sie das Menü der KINDERSICHERUNG auf.

KINDERSICHERUNG: Aktivieren/deaktivieren Sie die Funktion.

TASTENSPERRE: Aktivieren/deaktivieren Sie die Tasten auf dem Fernseher.

PASSWORT ÄNDERN: Mit > rufen Sie das Menü zum Ändern des Passwortes auf PASSWORT ÄNDERN (Werkseinstellung ist 0000).

OSD-Menü

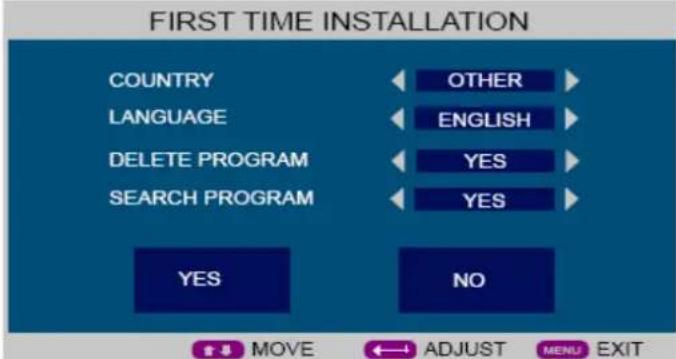

INSTALLATION: Mit > rufen Sie das ERSTINSTALLATIONSMENÜ auf.

Nehmen Sie die Einstellungen entsprechend Ihres Standortes vor und starten Sie die automatische Kanalsuche mit „JA“ oder wählen Sie „NEIN“ zum Abbrechen der Funktion.

HOTELMODUS: Rufen Sie das HOTELSPERREMENÜ mit > auf und geben Sie den Code ein (Werkseinstellung ist 0000).

HOTELSPERRE: Aktivieren/deaktivieren Sie die Hotelsperrfunktion, nachstehende Einstellungen sind nur bei Aktivierung möglich.

QUELLENSPERRE: Mit > rufen Sie das QUELLENSPERREMENÜ auf, mit welchem Sie die Sperren eingeben.

Der Fernseher empfängt keine Signale von Quellen, welche Sie aktiviert haben.

STANDARDQUELLE: Wählen Sie die Standardquelle.

STANDARDKANAL: Wählen Sie das Standardprogramm (nur möglich, wenn Sie TV als STANDARDQUELLE wählen).

Bitte beachten Sie: Der Fernseher schaltet sich mit der von Ihnen gewählten STANDARDQUELLE und dem STANDARDPROGRAMM ein.

MAX LAUTSTÄRKE: Hier stellen Sie die maximale Lautstärke des Fernsehers ein.

SPERRE LÖSCHEN: Löschen aller obigen Einstellungen.

OSD-Menü

4. TV-Menü (beispielsweise TV-Modus)

LAND: Wählen Sie Ihren Standort als Land.

AUTO SUCHE: Drücken Sie > auf dem Menüpunkt, dann wählen Sie „JA“ und drücken Sie OK, um die automatische Kanalsuche zu starten, oder wählen Sie „NEIN“ zum Verlassen der Funktion.

MANUELLE SUCHE: Mit > rufen Sie das Menü für die MANUELLE SUCHE auf.

KANAL: Wählen Sie den Kanal zur manuellen Einstellung.

SOUNDSYSTEM: Wählen Sie das Soundsystem des gewählten Kanals.

FARBSYSTEM: Wählen Sie das Farbsystem des gewählten Kanals.

AFT: Aktivieren/deaktivieren Sie die automatische Feinabstimmung.

MANUELLE SUCHE: Manuelle Suche der Frequenz des mit < / > gewählten Kanals.

KANALBEARBEITUNG: Mit > rufen Sie das Menü KANALBEARBEITUNG auf.

GRÜN: Favorit GELB: Überspringen BLAU: Gesperrt

Aktueller Kanal

Kanal und Kanalname

Hinweisleiste

OSD-Menü

FAV, SKIP, LOCK: Mit ∧ I ∨ wählen Sie den gewünschten Kanal, mit der GRÜNEN, GELBEN oder BLAUEN Taste wählen Sie die Betriebsart, mit erneutem Tastendruck verlassen Sie die Funktion.

FAV: Mit der GRÜNEN Taste auf der Fernbedienung stellen Sie einen Kanal als Favoritenkanal ein.

SKIP: Mit der GELBEN Taste auf der Fernbedienung überspringen Sie den Kanal.

Dieser Kanal kann dann nicht mit CH+/- aufgerufen werden.

LOCK: Mit der BLAUEN Taste auf der Fernbedienung sperren Sie den Kanal.

Sie müssen das Passwort eingeben, bevor Sie einen gesperrten Kanal aufrufen können.

MOVE: Verschieben Sie einen Kanal.

Wählen Sie den Kanal und drücken Sie > zum Verschieben (der Kanalname wird mit einem Pfeil markiert, Sie können den Vorgang mit OK abbrechen und mit > einen anderen Kanal wählen).

Wählen Sie nun die neue Speicherstelle und drücken Sie OK zum Verschieben.

AME: Kanal um Nenennen.

Wählen Sie den Kanal und drücken Sie OK zum Aufrufen des UMBENENNUNGSMENÜS.

Wählen Sie den Schriftzeichenbereich mit den Zifferntasten auf der Fernbedienung

Wählen Sie das Schriftzeichen mit ∧ ∨ < > auf der Fernbedienung und bestätigen Sie mit OK

ste im Kanalnamen Leerta

Rücktaste im Kanalnamen

Namen bestätigen

Namen löschen

Hinweisleiste

Benennen Sie den Kanal entsprechend der obigen Beschreibung und wählen Sie „OK“, mit OK bestätigen Sie.

OSD-Menü

5. DTV-Menü (DTV-Modus)

Beschreibung

CH.MANAGER: Mit > rufen Sie das KANALMANAGERMENÜ auf.

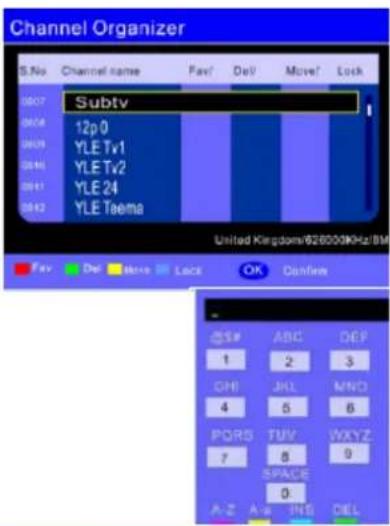

CH.ORGN: Mit > rufen Sie das KANALORGANIZERMENÜ auf.

Fav: Mit der ROTEN Taste rufen Sie die Favoriten auf.

Del: Mit der GRÜNEN Taste löschen Sie einen Kanal.

Move: Mit der GELBEN Taste verschieben Sie einen Kanal, mit OK bestätigen Sie.

Lock: Mit der BLAUEN Taste sperren Sie einen Kanal, der gesperrte Kanal kann nur mit einem Passwort aufgerufen werden.

Mit < / > stellen Sie den Kanalnamen ein

• Mit der ROTEN Taste stellen Sie auf Großbuchstaben und Ziffern um.
• Mit der GRÜNEN stellen Sie auf Groß- und Kleinbuchstaben um.
• Mit der BLAUEN Taste gehen Sie zur nächsten Position.
• Mit der GELBEN Taste löschen Sie.

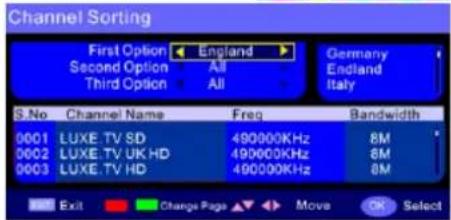

CH.SORT: Mit > rufen Sie das KANALSORTIERMENÜ auf.

Ihnen stehen mehrere Optionen zum Sortieren zur Verfügung. Bitte beachten Sie: Mit der ROTEN Taste zeigen Sie den oberen Teil der Seite an, mit der GRÜNEN Taste den unteren Teil. Die untere Seite ist die Kanalliste, welche Sie auf der oberen Seite eingestellt haben.

OSD-Menü

CH.GRUPPE: Mit > rufen Sie das

KANALGRUPPIERUNGSMENÜ auf.

Ihnen stehen acht Kanalgruppen (1-8) zur Verfügung, siehe rechts.

LÖSCH TV CH.: Mit OK und „JA“ löschen Sie alle Fernsehkanäle, mit „NEIN“ brechen Sie die Löschung ab.

LÖSCH RADIO CH.: Mit OK und „JA“ löschen Sie alle Radiokanäle, mit „NEIN“ brechen Sie die Löschung ab.

REGION: Wählen Sie Ihr Land.

AUTO SUCHE: Mit > und „JA“ und dann OK starten Sie die automatische Kanalsuche, mit „NEIN“ brechen Sie die Suche ab.

MANUELLE SUCHE: Mit > und „JA“ und dann OK rufen Sie die manuelle Kanalsuche auf.

In dem Menü wählen Sie den Kanal und starten Sie die Suche mit OK.

ERWEITERTE EINSTELLUNGEN: Mit > rufen Sie das Menü der ERWEITERTEN EINSTELLUNGEN auf.

AUDIO: Wählen Sie die Audiosprache.

UNTERTITEL: Wählen Sie die Untertitelsprache.

KINDERSICHERUNG: Mit > und der Eingabe des Passwortes rufen Sie das

KINDERSICHERUNGSMENÜ auf.

Sie können die KINDERSICHERUNG aktivieren oder deaktivieren.

CI: Mit OK rufen Sie die Informationen zum Common Interface auf.

TIMER: Mit > rufen Sie das TIMERMENÜ auf.

dem Menü wählen Sie den Modus dem Zeitanzeige.

SPIELE: Mit > rufen Sie das SPIELEMENÜ auf.

Mit OK rufen Sie das jeweilige Spiel auf.

OSD-Menü

6. HDMI/YPbPr Menü (HDMI/YPBPR Modus)

Beschreibung

H POSITION: Einstellen der horizontalen Position des Bildschirms.

V POSITION: Einstellen der vertikalen Position des Bildschirms.

POSITION RESET: Mit > stellen Sie zu den Werkseinstellungen zurück.

7. PC Menü (PC-Modus)

Beschreibung

H POSITION: Einstellen der horizontalen Position des Bildschirms.

V POSITION: Einstellen der vertikalen Position des Bildschirms.

PHASE: Einstellen der Phase des LCD-Bildschirms (das Bild ist verzerrt, wenn die PHASE nicht korrekt eingestellt ist).

TAKT: Einstellen der Signalübertragungsgeschwindigkeit des Bildes.

POSITION RESETen Mütrückstellen Sie zu den Werkse

Medien

Medien

1. Schließen Sie ein USB-Speichermedium am USB-Port auf der Rückseite des Fernsehers an (Seite 6).
2. Mit INPUT auf dem Fernseher oder auf der Fernbedienung zeigen Sie das Menü der Eingangsquellen an, mit CH+/- auf dem Fernseher oder mit ∧ / ∨ auf der Fernbedienung wählen Sie „MEDIEN“. Mit OK auf der Fernbedienung rufen Sie die Funktion auf, auf dem Bildschirm sehen Sie das nachstehende Menü.

Mit < / > wählen Sie zwischen

FILM.

MUSIK,

FOTO.

Mit OK bestätigen Sie.

FILM/MUSIK/FOTO Menü (beispielsweise FILMMENÜ)

Mit ∧ / ∨ treffen Sie Ihre Auswahl, mit OK bestätigen Sie.

Mit EXIT kehren Sie zum vorherigen Menü zurück.

AUFNAHME

Bitte beachten Sie: Sie können nur im DTV-Modus aufnehmen.

Drücken Sie im DTV-Modus REC auf der Fernbedienung zum Aufrufen des

AUFNAHMEMENÜS.

AUFNAHME STARTEN: Drücken Sie OK, um die Aufnahme des aktuellen Fernsehprogramms zu beginnen.

Links wird ein Bild angezeigt. AUFNAHME

Zur Unterbrechung der AUFNAHME drücken Sie ■ (STOPP) auf der Fernbedienung, im Menü werden Sie zur Bestätigung mit „JA“ oder Ablehnung mit „NEIN“ aufgefordert.

Medien

DATEIMANAGER: Mit OK rufen Sie das DATEIMANAGERMENÜ auf.

Mit der ROTEN Taste spielen Sie die Datei ab;

Mit der GRÜNEN Taste löschen Sie die Datei;

Mit der GELBEN Taste löschen Sie alle Dateien;

Mit der BLAUEN vergrößern/verkleinern Sie das Bild.

GERÄTELISTE: Mit OK rufen Sie das GERÄTELISTENMENÜ zur Anzeige von Informationen auf.

PLANUNG: Mit OK rufen Sie das EINSCHALTTIMERMENÜ auf.

1. Wählen Sie in der Liste die Kanalgruppe;
2. Wählen Sie den Timermodus zur Aufnahme;
3. Wählen Sie den Wake-up-Kanal;
4. Wählen Sie das Datum für die Einschaltung;
5. Wählen Sie die Uhrzeit für Einschaltung und Aufnahme;
6. Wählen Sie die Aufnahmedauer.

ZEITVERSCHIEBUNG START

Sind Sie selbst nicht zu Hause, Sie wollen jedoch eine bestimmte Sendung sehen, so benutzen Sie die Zeitverschiebungsfunktion.

Mit OK wählen Sie „JA“ zum Aufrufen des ZEITVERSCHIEBUNGSMODUS (oben links auf dem Bildschirm wird eine Liste angezeigt).

Mit ▶II (WIEDERGABE/PAUSE) starten Sie den Pufferspeicher, das Bild bleibt stehen;

- Mit ▶II (WIEDERGABE/PAUSE) setzen Sie die Wiedergabe ab dem festgehaltenen Bild fort, oder benutzen Sie ◀◀ ▶▶ ▶II als Funktionstasten.

- Mit ■ (STOPP) wählen Sie „JA“ zum Verwerfen der Zeitverschiebung und zur Anzeige des aktuellen Programms.

DVD Bedienwegsh

DVD Allgemeine Bedienungshinweise

eSNRPLTrasfeddenFerbeher ein und drücken Siienung oder auf den

Auswahl des DVD-Modus. Befindet sich keine Disc im Laufwerk, so wird „KEINE DISC“ angezeigt.

Disc einlegen

Legen Sie eine Disc entsprechend dem Aufdruck ein.

Berühren Sie die Abspieloberfläche nicht.

Halten Sie die Disc an der Außenkante und schieben Sie diese in den Einzugsschlitz. Die Disc wird automatisch eingezogen.

Drücken Sie ▲ (EJECT) auf der Fernbedienung oder auf dem Gerät, um eine Disc auszugeben.

Wiedergabe

Die Inhalte von Discs unterscheiden sich je nach der Aufzeichnung und den gespeicherten Features. Einige Discs beginnen nach dem Lesen automatisch mit der Wiedergabe, bei einigen müssen Sie im Menü „Wiedergabe“ wählen. Es werden unterschiedliche Wiedergabemodi angeboten, beispielsweise M oder andere Modi. beenüwiedergabe, Sequenzwiederga

Display

1. Kompatibel mit DVD, SVCD, VCD, CD, HD-CD, WMA und digitalen Audio-CDs.

2. DVDs laden und wiedergeben (zwei Seiten)

fachem Tastendruck auf DISPLAMizeigen Sie die erste Seite an:

- „Disctyp, Titel * / * (aktueller Titel / Gesamtzahl), Kapitel * / * (aktuelles Kapitel / Gesamtzahl), Spielzeit Disc".

- Mit erneutem Tastendruck zeigen Sie die zweite Seite an:

- „Sprache */* (aktuelle Sprache / Gesamtzahl) oder Aus, Sprachtyp, Audiotyp, Untertitel */ * (aktuelle Untertitelsprache / Gesamtzahl) oder Aus, Blickwinkel */ * (aktueller Blickwinkel / Gesamtzahl) oder Aus".

- Mit dehritten Tastendruck wird das Menü ausgeblendet.

1. Div Die laden dergeben (zwei Seiten)

- Mit einfachem Tastendruck auf DISPLAY zeigen Sie die erste Seite an:

- „Disctyp, Track * / * (aktueller Track / Gesamtzahl), Stumm, PBC, Wiederholungsmodus, Spielzeit Track".

- Mit erneutem Tastendruck zeigen Sie die zweite Seite an:

- „Sprache */* (aktuelle Sprache / Gesamtzahl) oder Aus, Sprachtyp, Audiotyp, Untertitel */ * (aktuelle Untertitelsprache / Gesamtzahl) oder Aus".

- Mit dem dritten Tastendruck wird das Menü ausgeblendet.

1. VCDs laden und wiedergeben

- Mit einfachem Tastendruck auf DISPLAY zeigen Sie die erste Seite an:

- „Disctyp, Track * / * (aktueller Track / Gesamtzahl), Stumm, PBC, Wiederholungsmodus, Spielzeit Track".

- Mit erneutem Tastendruck wird das Menü ausgeblendet.

1. CDs, HD-CDs, WMA-CDs, digitale Audio-CDs / JPEG Discs laden und wiedergeben

- Mit einfachem Tastendruck auf DISPLAY zeigen Sie die erste Seite an:

- „Disctyp, Track * / * (aktueller Track / Gesamtzahl), Stumm, PBC, Wiederholungsmodus, Spielzeit

Track".

- Mit erneutem Tastendruck wird das Menü ausgeblendet.

DVD Bedienungshinweise

Untertitel

1. Kompatibel mit DVD, SVCD Discs.
2. Mit einfachem Tastendruck auf SUBTITLE auf der Fernbedienung zeigen Sie das Untertitelbanner an
3. Ist eine DVD oder SVCD mit Untertiteln aufgezeichnet, so können Sie die Untertitel auf dem Bildschirm anzeigen. Werksseitig sind die Untertitel deaktiviert. Das Untertitelbanner zeigt Untertitel Aus an.
4. Zur Anzeige der Untertitel drücken Sie erneut SUBTITLE. Die Standardsprache wird mit der Seriennummer im Infobanner angezeigt und die Untertitel erscheinen in der entsprechenden Sprache. Es werden 8 Untertitelsprachen unterstützt: Chinesisch, Englisch, Japanisch, Französisch, Spanisch Portugiesisch, Deutsch und Latein. Mit jedem Tastendruck schalten Sie eine Sprache weiter. Beispiel: „Sprachsymbol: [1 Englisch DTS 6CH] oder [Aus]“ (die Sprachen sind discabhängig). Zur Deaktivierung der Untertitel drücken Sie SUBTITLE, bis Untertitel Aus angezeigt wird.

Bild vergrößern oder verkleinern

1. Kompatibel mit DVD, SVCD, VCD, JPEG Discs.
2. Die Zoomfunktion erlaubt Ihnen die Vergrößerung oder Verkleinerung des Bildes.
3. Mit mehrfachem Tastendruck auf ZOOM aktivieren sie die Funktion und durchlaufen Sie die Vergrößerungen/Verkleinerungen: Zoom 2, Zoom 3, Zoom 4, Zoom 1/2, Zoom 1/3, Zoom 1/4, Zoom Aus.

Digitale Audio-CDs

1. Kompatibel mit digitalen Audio-CDs.
2. Der Player durchsucht das Verzeichnis der Disc automatisch und zeigt die Inhalte an.
3. Der Player beginnt mit der Wiedergabe des ersten Tracks des gewählten Verzeichnisses.
4. Zürsen Verzeichnissen wechseln Sie mit den Navigationstasten.

Handhabung von Discs

Disc Wortgebrauch

Titel

Im Allgemeinen sind Musik oder Bilder auf DVD in Abschnitte unterteilt, das sind die „Titel“.

Kapitel

Die kleineren Abschnitte auf DVDs unter dem Titel. Ein Titel besteht gewöhnlich aus mehreren durchnummerierten Kapiteln. Nicht alle Discs haben Kapitel.

Track

Abschnitt einer Bild- oder Musik-CD, die Tracks sind nummeriert.

Pflege von Discs

Videodiscs enthalten hochgradig komprimierte Daten, die ordentlich gehandhabt werden müssen.

1. Halten Sie die Disc mit den Fingern an der Außenkante oder im Mittelloch. Berühren Sie nicht die

Abspieloberfläche.

1. Verfügbie Discs nicht.

1. Setzen Sie Discs nicht direkter Sonneneinstrahlung oder Wärmequellen aus. Lagern Se Discs aufrecht und trocken.

Vermeiden Sie:

Direkte Sonneneinstrahlung, Hitze, extreme Feuchtigkeit.

ReindiscSmit einem weichen, trockenen Tuch. Wischen Sie vorsichtig von innen nach außen. Benutzen Sie keine Lösungsmittel oder Sprays zum Reinigen, das kann zu dauerhaften Schäden führen. f

DVD Bedienungshinweise

DVD Systemeinstellungen

Mit den Systemeinstellungen legen Sie den Betriebsmodus des Geräts fest; diese Definitionen werden gespeichert, bis sie wieder geändert werden.

Allgemeine Schritte im Einstellungsmenü

1. Der Player muss sich im Pause- oder Stoppmenü befinden. Mit DVD-SETUP auf der Fernbedienung rufen Sie das Hauptmenü auf:

1. Mit ∧ / ∨ wählen Sie das Symbol für die gewünschte Einstellung, beispielsweise „TV-System“, mit > zeigen Sie die Option an.
2. Mitwählen Sie die gewünschte Funktion, dann drücken Sie erneut > zur Anzeige der Funktion.
3. Mit ∧ / ∨ wählen Sie die gewünschte Funktion, dann drücken Sie OK zur Auswahl der neuen Einstellung.
4. Zum Verlassen des Menüs drücken Sie DVD-SETUP oder ∨ zur Auswahl von EINSTELLUNGEN VERLASSEN und Sie bestätigen mit „OK“. Beim Start des Einstellungsmenüs verlassen Sie mit folgenden Tasten das Menü bei gleichzeitiger Speicherung Ihrer neuen Einstellung.

Menüspezifikationen

STEMEINSTELLUNGEN

Die Optionen der Systemeinstellungen sind nachstehend aufgeführt:

QUELLE

uelle zur Vähender Gabelie AOTO, DISC, CARD, USB

TV-SYSTEM

Wählen Sie den korrekte TV-TYP entsprechend dem Farbsystem Ihres Fernsehers.

PASSWORT

Das Passwort ist ursprünglich gesperrtnölt künsteliche BeweutsurPasswort neu einstellen. Zur Aktivierung dieser Funktion müssen, sie zunächst das Passwort entsperren. Das werksseitige Passwort lautet „0000“. Mit ∧ / ∨ markieren Sie „PASSWORT“, dann drücken Sie > und geben Sie „0000“ ein. Das Schlosssymbol öffnet sich. Nun können Sie die KINDERSICHERUNG umstellen oder ein neues Passwort eingeben. Ist das Schlosssymbol BLAU, so drücken Sie > zur Eingabe in das Schlossfeld, das Schlosssymbol ändert sich zu GELB und Sie können Ihr neues Passwort als 4-stellige Zahl eingeben.

Bitte vergessen Sie Ihr Passwort nicht.

KINDERSICHERUNG

Die Kindersicherung ist eine Bewertung, ähnlich wie im Kino. Hiermit kontrollieren Sie, welche DVDs Ihre Familie sieht. Sie haben 8 Bewertungsstufen zwischen KINDERSICHER und ERWACHSENE zu Auswahl. Erwachsene gibt alle Discs wieder.

2. SPRACHEINSTELLUNGEN

Die Optionen der Spracheinstellungen si nachstehend aufgeführt:

• OSD-SDPRACHE: Das Bildschirmmenü wird in der von Ihnen gewählten Sprache angezeigt.
• AUDIOSPRACHE: Ist die von Ihnen gewählte Sprache auf der Disc vorhanden, so wird sie in diese Sprache wiedergegeben.
• UNTERTITELSPRACHE: Ist die von Ihnen gewählte Sprache auf der Disc vorhanden, so wählen Sie diese entweder im Menü oder mit SUBTITLE auf der Fernbedienung. Die Untertitel können ebenfalls deaktiviert werden.
• MENÜSPRACHE: Ist die von Ihnen gewählte Sprache auf der Disc vorhanden, so wird sie in dieser

Sprache wiedergegeben.

3. AUDIOINSTELLUNGEN

- Markieren Sie die Option AUDIO OUT und drücken Sie / ∧ ∨ zur Auswahl des gewünschten Audioausgangsmodus. Mit OK bestätigen Sie; Ihnen stehen 3 Optionen zur Verfügung: SPDIF/OFF, SPDIF/RAW und SPDIF/PCM. SPDIF/RAW ist für Verstärker mit eingebautem Digitaldecoder.

SPDIF/PCM wählen Sie für Verstärker ohne eingebauten Digitaldecoder.

- TON: Mit / ∧ ∨ stellend Sin Ton ein.

4. DIGITALEINSTELLUNGEN

Die Optionen der Videoeinstellungen sind nachstehend aufgeführt:

- DYNAMIK: Mit ∧ / ∨ stellen Sie die Dynamik ein.

- DUAL MONO: Wählen Sie den Audioausgangsmodus.

Ihnen stehen vier Modi zur Verfügung: STEREO, MONO L, MONO R, MIX MONO.

Einfache Störungserkennung

Einfache Fehlerbehebung

Wenn der Fernseher ausgefallen ist oder seine Leistung stark nachgelassen hat, überprüfen Sie ihn anhand der folgenden Anweisungen. Überprüfen Sie zuerst Peripheriegeräte als mögliche Fehlerquelle. Wenn Sie das Problem nicht mithilfe der nachstehenden Anleitung beheben können, setzen sie sich mit Ihrem Fachhändler in Verbindung.

Keine Leistung

• Überprüfen Sie alle Anschlüsse des Fernsehers.
• Drücken Sie entweder POWER oder STAND-BY auf der Fernbedienung.

Kein Bild, kein Ton

• Vergewissern Sie sich, dass der Fernseher angeschlossen und eingeschaltet ist.
• Vergewissern Sie sich, dass die Antenne angeschlossen ist.
• Versuchen Sie einen anderen Kanal.

Schlechte Bildqualität

• Vergeswirssern Sie sich, dass die Antenne korrekt angeschlossen
• Vergewissern Sie sich, dass der Fernseher korrekt eingestellt ist.
• Ändern Sie die Bildeinstellungen: Helligkeit, Kontrast, Farbe, Bildschärfe und Farbton.
• Vergewissern Sie sich, dass der Fernseher nicht dicht an anderen Elektrogeräten steht, welche Funkstörungen abgeben.

Keine Farbe

Stellen Sie die Farb- en neu ein.
- Vergewissern Sie sich, dass das Programm in Farbe übertragen wird.
- Vergewissern Sie sich, dass der Kanal richtig eingestellt ist.

Fernseher reagiert nicht auf Fernbedienung

• Vergewissern Sie sich, dass es keine Hindernisse zwischen Fernbedienung und Gerät gibt.
• Vergewissern Sie sich, dass sich die Fernbedienung innerhalb der Reichweite befindet.
• Vergewissern Sie sich, dass die Batterien der Fernbedienung nicht erschöpft sind.

Dieser LCD-Fernseher ist für den privaten Gebrauch bestimmt und gibt nur harmlose elektromagnetische Wellen ab.

Die Benutzung in Pratläumendar stellt kein Prob

Technische Spezifikationen

Technische Spezifikationen

LCD-Bildschirm	Bildschirmdiagonale	19 Zoll
	Helligkeit 550 cd/m	2
	tsartnoK	1000:1
	Auflösung 1440 x 900
Eingänge		1 oediV
	Audio (L/R) 1
		1 GAV
	PC Audio 1
		1DM
	PbPY	1
	SCAR	1
	FR	1
Spannungsversorgung		12 V === 5 A
Leistungsaufnahme		60 W

Änderung von Design und Spezifikationen vorbehalten, auch ohne Vorankündigung.

Dieses Symbol auf Reordund / oder begleitenden

Dokumenten bedeutet, dass elektrische und elektronische

Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt

entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung,

Rohstoffrückgewinnung und Recycling zu den eingerichteten

kommunalen Sammelstellen oder Wertstoffsammelhofen, die

diese Gerätekostenlosentgegennehmen. Die

ordnungsgemäße Entsorgung dieses Produkts dient dem

Umweltschutz und verhinder hägliche Auswirkung

enauf Menschund Umwelt, diesichauseiner

unsachgemäßer Handhabung der Geräte am Ende ihrer

Lebensdauerergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle

oderRecyclinghoferhaltenSiebeilhrer

Gemeindeverwaltung.
