AZA-HP 7572 - Wäschetrockner WHIRLPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner mit Wärmepumpentechnologie
Marke	Whirlpool
Modell	AZA-HP 7572
Bauart	Freistehend
Energieeffizienzklasse	A++
Trocknungssystem	Wärmepumpentrockner
Fassungsvermögen	7 kg
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Sport, Schnell 40 Min., Extra Trocken, Bügelleicht
Zusatzfunktionen	Knitterschutz, Startzeitvorwahl, Trommelbeleuchtung, Kindersicherung
Bedienung	Drehregler und Display
Abmessungen (H x B x T)	85 cm x 59,5 cm x 60 cm
Gewicht	ca. 40 kg
Anschlusswert	230 V, 10 A, 50 Hz
Geräuschpegel	ca. 65 dB(A)
Filterreinigung	Flusenfilter nach jedem Trocknungsgang reinigen
Kondensatbehälter	Leeren nach jedem Gebrauch
Zubehör (optional)	Abwasserschlauch für Direktablauf, Trockengestell

Häufig gestellte Fragen - AZA-HP 7572 WHIRLPOOL

Wie schalte ich den Wärmepumpentrockner Whirlpool AZA-HP 7572 ein?

Stecken Sie den Netzstecker ein, schließen Sie die Tür, wählen Sie ein Programm mit dem Drehregler und drücken Sie die Starttaste. Der Trockner startet automatisch.

Welche Programme hat der Whirlpool AZA-HP 7572?

Zu den Programmen gehören Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Sport, Schnell 40 Min., Extra Trocken und Bügelleicht. Die genauen Programme entnehmen Sie bitte der Bedienungsanleitung.

Wie reinige ich den Flusenfilter?

Öffnen Sie die Tür, ziehen Sie den Flusenfilter nach oben heraus und entfernen Sie die Flusen mit der Hand oder einem weichen Tuch. Setzen Sie den Filter wieder ein. Reinigen Sie ihn nach jedem Trocknen.

Was bedeutet die Fehlermeldung 'Wasserbehälter voll'?

Der Kondensatbehälter ist voll. Leeren Sie ihn aus und setzen Sie ihn wieder ein. Stellen Sie sicher, dass er richtig eingerastet ist, bevor Sie das Programm fortsetzen.

Kann ich den Trockner direkt an den Abfluss anschließen?

Ja, mit dem optionalen Abwasserschlauch (Zubehör) können Sie das Kondenswasser direkt in den Abfluss leiten. Der Anschluss erfolgt an der Rückseite des Geräts.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Tasten 'Startvorwahl' und 'Knitterschutz' gleichzeitig für etwa 3 Sekunden gedrückt, bis ein Signal ertönt. Deaktivieren Sie sie auf die gleiche Weise.

Warum wird die Wäsche nicht richtig trocken?

Mögliche Ursachen: zu große Beladung, verstopfter Flusenfilter, falsches Programm gewählt, Raumtemperatur zu niedrig. Überprüfen Sie diese Punkte und starten Sie ggf. ein intensiveres Programm.

Welche maximale Beladung ist empfohlen?

Die maximale Beladung beträgt 7 kg Trockenwäsche (abhängig vom Programm). Überladen Sie den Trockner nicht, da dies die Trockenzeit verlängert und die Effizienz verringert.

Wie stelle ich die Startzeitvorwahl ein?

Wählen Sie ein Programm, drücken Sie wiederholt die Taste 'Startvorwahl', bis die gewünschte Verzögerung (z.B. 3 Std.) im Display erscheint, und drücken Sie dann Start. Der Trockner startet automatisch nach der eingestellten Zeit.

Wo finde ich die Seriennummer meines Geräts?

Die Seriennummer befindet sich auf dem Typenschild an der Rückseite des Trockners oder im Türrahmen. Sie ist für den Kundendienst wichtig.

BEDIENUNGSANLEITUNG AZA-HP 7572 WHIRLPOOL

BEDIENUNG DES GERÄTES

Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

    subgraph Section 1
        I["Wäsche sortieren nach: Gewebestärke: Wenn mehr Wäsche vorhanden ist, als der Trockner fassen kann, die Wäsche nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche trennen)."]
        J["Gewebeart: Baumwolle (Leinen); synthetische Textilien (Pflegeleicht)."]
        K["Trocknungsgrad: Schranktrocken, Bügeltrocken usw."]
        L["Nicht trocknergeeignet: Nylon-Strümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Wäschestücke wie Schlafsäcke usw."]
    end

    subgraph Section 2
        M["Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind. Bitte sicherstellen, dass keine Feuerzeuge in der Wäsche verbleiben. Wäsche nach links drehen."]
        N["Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen. Dann die Tür schließen."]
        O["Drehen Sie den Programmwahlschalter auf das gewünschte Trockenprogramm (entnehmen Sie die Informationen der Programmtabelle)."]
        P["Wählen Sie die gewünschte Option durch Drücken der betreffenden Taste. Das Aufleuchten der Anzeigelampe über der Taste bestätigt Ihre Auswahl. Eine falsche Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell blinkende Leuchte angezeigt. Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt."]
        Q["Durch Drücken der „Start (Pause)”-Taste wird das Trockenprogramm gestartet. Die entsprechende Anzeigelampe leuchtet auf. Änderung der Programmwahl: Falls das Programm während des Trockenvorgangs geändert wird, stoppt der Trockner. Die Anzeigelampe „Start (Pause)” blinkt. Zur Ausführung des neuen Programms die „Start (Pause)”-Taste erneut drücken. Unterbrechen eines Programms: Zum Unterbrechen eines Trockenzyklus die Taste „Start (Pause)” drücken und die Tür öffnen. Vor dem Entladen des Trockners die Wäsche mindestens 5 Minuten abkühlen lassen. Aus Sicherheitsgründen stoppt das Programm automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und erneut die „Start (Pause)”-Taste drücken. Achtung: Wenn Sie den Trockner vor Programmende anhalten, sofort die gesamte Wäsche entnehmen und zur Wärmeableitung ausbreiten."]
    end

    subgraph Section 3
        J["Knitterschutz: Wird die Wäsche nach dem Ende des Trockenprogramms nicht entnommen, startet automatisch für maximal 15 Minuten ein Knitterschutzprogramm (durch Anwahl der Option „Knitterschutz“ kann die Zeit auf bis zu 12 Stunden ausgedehnt werden). Die Trommel dreht sich zur Vermeidung von Knitterbildung in kurzen Abständen. Ende: Die Wäsche aus dem Trockner entnehmen. Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft)."]
    end

    subgraph Section 4
        K["Den Programmwahlschalter auf „Off“ („O“) stellen."]
    end

Das Flusensieb nach jedem Trockenvorgang säubern: Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer weichen Bürste oder mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben. Wasserbehälter leeren: Den Behälter mit dem Griff herausziehen und entleeren. Den leeren Behälter wieder einsetzen und bis zum Anschlag einschieben.

Bitte beachten: Nur Waschmittelzusätze / Plastikteile verwenden, die als trocknergeeignet deklariert sind. Wäsche, die mit Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte Wäsche trocknen. Der Hersteller übernimmt keine Haftung für Schäden an der Wäsche, die durch eine unsachgemäße oder falsche Pflegeanleitung für die Wäsche verursacht wird, die mit dem Kleidungs- oder Wäschestück verkauft wurde.

Programmübersicht Zusatzfunktionen									Unpfähre Trockonzort (in Minuten)
Textilen				Gewebarten Schönen Trocken-			Startvorwahl	Pause Sehr feuchte Ladung Feuchte Ladung
Programma : Trockenstufen
3 Baumwolle	Extratrocken	Extratrocken	Trocken von dickon mohlagigen Textilien wie: Früllierhandlicher, Bademäte.	Baumwolle oder Leinen Heißwäscher tarbige Wäsche	X	X	X	X	190	140
	Schranktrocken +	Schranktrocken +	Früllerhandlicher, Handlicher, Belt-, Unterwäsche		X	X	X	X	165	125
	Schranktrocken	Schranktrocken*	Gleichartige Wäsche, die nicht gebügelt werden soll, wie: Handlicher, Bettwäsche, Unterwäsche, Babykleidung, T-Shirts, Baumwollsocken.	Baumwolle Max. 7,0 kg	X	X	X	X	155	110
	Bügeltrocken	Bügeltrocken'	Wascho, die gebügelt werden soll wie: Bett- und Tischwäsche, Handlicher, T-Shirts, Palchemden, Arbeitskleidung.		X	X	X	X	135	90
3 Synthetik	Extratrocken	Extratrocken	Wascho mit dickon, mohlagigen Anteion wie: Bett- und Tischwäsche, Trainingsanzüge, Anoraks, Decken.	Pflegeleichte (bügeltreie), Wäsche aus Synthetik-, Mischgowbo odor aus Baumwolle	X	X	X	X	80	70
	Schranktrocken	Schranktrocken*	Wäsche, die nicht gebügelt werden soll, wie: Obromotion, Blusen, T-Shirts, Sportbooklodung.	Pflegeleicht Max. 3,5 kg	X	X	X	X	65	60
	Bügeltrocken	Bügeltrocken	Wäsche, die nicht gebügelt werden soll, wie: Hosen, Kleber, Röcke, Händen, Blusen.		X	X	X	X	55	50
Spezial-3 programme	Mix	Mischwäsche	T-Shirts, Blusen, Handlicher, Unterwäsche, Sportbooklodung.	Baumwolle - Synthetikmischgowbo 3,5 kg	X	X	X	X	130	100
Lüften	Die Wascho wird 30 Minuten lang ohne Heizung durchlüftet, aufgefrischt und gebockert.		Alle Textilien.	Lüften	-		-
Trocknen	Beendel den Trockenvorgang (für alle Textilien geeigneti)			Zeit-programme 30° 60' 90' 120' 150'	X	X		X	30° 60' 90' 120' 150'

*Die Testprogramme wurden nach EN61121 bei voller Nennbeladung durchgeführt.

WAS TUN, WENN ...

...man den Trockner erst einmal selbst prüfen will: (Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen – siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).


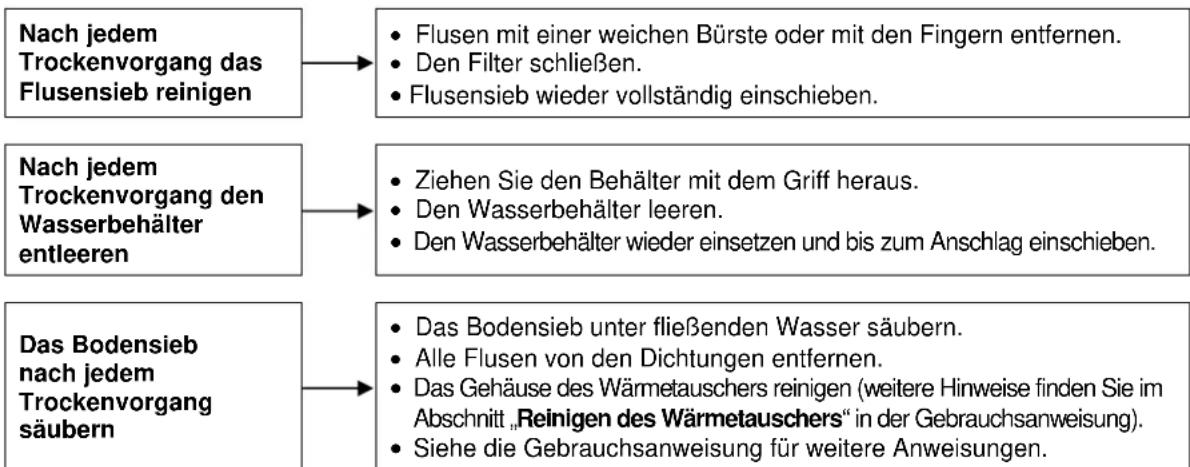

...man den Trockner richtig pflegen und reinigen möchte:

FEHLERCODES

Im Falle einer Störung des Trockners können folgende Fehlercodes angezeigt werden.

Abhängig von Ihrem Trocknermodell wird die Störung in Buchstaben oder unterschiedlichen Blinkfolgen angezeigt.

Fehlercode	Leuchten-Fehlercode	Erst einmal selbst prüfen, bevor Sie den Kundendienst rufen
F01		Rufen Sie bitte den Kundendienst.
F02		Rufen Sie bitte den Kundendienst.
F03		Rufen Sie bitte den Kundendienst.
F04		Rufen Sie bitte den Kundendienst.
F05		Den Trockner ausschalten. Netzsteckerziehen. Sicherstellen, dass die Umgebungstemperatur zwischen 5 °C und 35 °C liegt. 1 Stunde warten. Trockner wieder ans Stromnetz anschließen und starten. Besteht die Störung fort, den Kundendienst rufen.
F06
F07
F10 – F24		Den Trockner ausschalten. Netzsteckerziehen. 30 Minuten warten. Trockner wieder ans Stromnetz anschließen und starten. Besteht die Störung fort, den Kundendienst rufen.
Startleuchte blinkt nach dem Drücken zweimal pro Sekunde.		Sicherstellen, dass die Tür richtig geschlossen und der Wärmetauscher korrekt eingesetzt ist.
Anzeigelampe des Bodensiebs oder des Flusensiebs blinkt nach dem Drücken der Start-Taste zweimal pro Sekunde.		Sicherstellen, dass der Wärmetauscher korrekt eingesetzt ist.

Leuchte blinkt

Leuchte aus

Leuchte ein

Vor dem Gebrauch bitte auch die Gebrauchsanweisung aufmerksam durchlesen

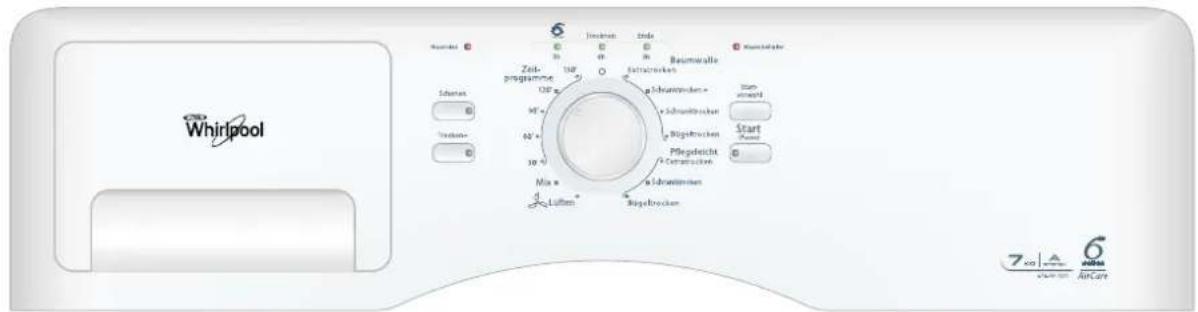

AZA-HP 7572 – Kurzanleitung

Anzeigelampen und Optionen

Programmwahlschalter

Durch Drehen des Schalters wird das Trockenprogramm gewählt.

Die Anzeigelampe „Start (Pause)“ blinkt.

Zum Starten des Trockenvorgangs die Taste drücken.

Die Anzeigelampe leuchtet auf.

Flusensieb

Flusensieb

Die Anzeigelampe leuchtet auf, wenn das Flusensieb gereinigt werden muss.

Nach jedem Trockenvorgang das Flusensieb reinigen.

Wasserbehälter

Wasserbehälter

Die Anzeigelampe leuchtet auf, wenn der Wasserbehälter entleert werden muss.

Der Trockenzyklus wirdautomatisch unterbrochen.

Den Behälter leeren und das

Trockenprogramm neu starten.

Den Wasserbehälter nach jedem Trockenvorgang leeren.

Ende

Ende

Das Trockenprogramm ist beendet.

Entnehmen Sie bitte die Wäsche aus dem Trockner.

Übertrocknungsschutz

Die Anzeige leuchtet bei Anwahl eines feuchtigkeitsgesteuerten Programms auf und zeigt damit die Einschaltung der Sicherheitsfunktion an.

Schonen

Trocken+

3h

6h

Start- vorwahl

Schonen

Mit dieser Taste wird die

Trockentemperatur verringert.

Diese Zusatzfunktion kann nicht ausgewählt werden, wenn die Zusatzfunktion „Kurz“ ausgewählt ist (wenn vorhanden).

Trocknen Plus

Mit dieser Option können Sie den Trockengrad der Wäsche erhöhen.

Startvorwahl

Verzögert den Beginn des

Trockenvorgangs um 3, 6 oder 9 Stunden.

Mit jedem Tastendruck wird der Start um 3 Stunden verzögert.

Anschließend die „Start (Pause)“-Taste drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten.

Die Leuchten über dem

Programmwahlschalter blinken und zeigen die gewählte Zeit an.

Während des Countdown dreht sich die Trommel von Zeit zu Zeit, um die Wäsche neu zu verteilen und die Pumpe beginnt, Wasser in den Wasserbehälter zu pumpen.

Zum Abwählen oder Ändern der eingestellten Startzeitvorwahl den Programmwahlschalter auf „Off“ stellen oder die Tür öffnen.
