Produkttyp	GPS-Navigationssystem
Marke	Medion
Modell	GoPal P5435 M10 (MD 96847)
Abmessungen (B x H x T)	ca. 121 x 81 x 18 mm
Gewicht	ca. 150 g
Displaygröße	4,3 Zoll (10,9 cm) Touchscreen
Displayauflösung	480 x 272 Pixel
Akku	Lithium-Ionen, 900 mAh
Akku-Laufzeit	bis zu 3 Stunden
Stromversorgung	12/24 V KFZ-Adapter, USB
Interner Speicher	2 GB Flash (davon ca. 1,5 GB frei)
Speichererweiterung	microSD-Karte (bis 16 GB)
Kartenmaterial	Navteq, vorinstalliert (Europa)
Funktionen	Zielführung, Sprachansage, TMC (Verkehrsinfo), POI, Kartenaktualisierung
Anschlüsse	USB 2.0, Audioausgang 3,5 mm
Navigationssoftware	GoPal (vorinstalliert)
Reinigung	Display mit weichem Tuch, kein aggressives Reinigungsmittel
Sicherheitshinweise	Nur im Stand bedienen, nicht als Augenschutz verwenden
Reparierbarkeit/Ersatzteile	Nur von autorisiertem Fachpersonal, Ersatzteile über Medion Service
Allgemeine Informationen	Zubehör: Halterung, Ladekabel, USB-Kabel, Kurzanleitung

Häufig gestellte Fragen - GoPal P5435 M10 (MD 96847) MEDION

Wie schalte ich das Medion GoPal P5435 M10 ein und aus?

Zum Einschalten drücken Sie die Ein/Aus-Taste auf der Oberseite des Geräts etwa 2 Sekunden. Zum Ausschalten halten Sie die Taste erneut gedrückt und bestätigen Sie mit „Ausschalten“ auf dem Bildschirm.

Wie kann ich die Karten aktualisieren?

Verbinden Sie das Gerät per USB mit Ihrem Computer. Starten Sie die Medion GoPal Software (Download von der Medion-Website). Wählen Sie „Kartenaktualisierung“ und folgen Sie den Anweisungen. Ein kostenloser Aktualisierungszeitraum ist im Lieferumfang enthalten.

Das Gerät findet kein GPS-Signal. Was tun?

Stellen Sie sicher, dass Sie sich im Freien befinden und eine klare Sicht zum Himmel haben. Warten Sie bis zu 5 Minuten beim ersten Start. Aktivieren Sie ggf. die GPS-Option in den Einstellungen unter „Empfänger“. Vermeiden Sie Abschattungen durch Gebäude oder Bäume.

Wie kann ich ein Ziel eingeben?

Tippen Sie auf dem Hauptbildschirm auf „Ziel eingeben“. Wählen Sie entweder eine Adresse (Straße, Hausnummer, Ort) oder ein POI (Point of Interest) wie Tankstelle oder Restaurant. Bestätigen Sie Ihre Eingabe und das Gerät berechnet die Route.

Warum spricht das Gerät keine Sprachansagen?

Überprüfen Sie die Lautstärkeeinstellungen unter „Einstellungen > Töne“. Stellen Sie sicher, dass die Sprachführung aktiviert ist und die gewünschte Sprache ausgewählt wurde. Testen Sie auch die Wiedergabe über den internen Lautsprecher oder einen Kopfhörer.

Kann ich selbst erstellte Routen laden?

Ja, Sie können Routen im GPX-Format auf das Gerät übertragen. Verbinden Sie das Gerät per USB, kopieren Sie die GPX-Datei in den Ordner „Routes“ auf dem internen Speicher oder der microSD-Karte. Im Menü „Meine Routen“ können Sie diese dann auswählen.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie auf dem Hauptbildschirm „Einstellungen“, wählen Sie „System“ und dann „Auf Werkseinstellungen zurücksetzen“. Bestätigen Sie mit „Ja“. Alle persönlichen Daten und Einstellungen werden gelöscht.

Welche Speicherkarten werden unterstützt?

Das Gerät unterstützt microSD-Karten bis zu einer Kapazität von 16 GB. Legen Sie die Karte mit den Kontakten nach unten in den Slot an der Seite ein. Verwenden Sie eine Karte der Klasse 4 oder höher für optimale Geschwindigkeit.

Wie reinige ich das Display richtig?

Schalten Sie das Gerät aus und verwenden Sie ein weiches, fusselfreies Tuch, leicht angefeuchtet mit Wasser oder einem speziellen Bildschirmreiniger. Reiben Sie nicht zu stark. Vermeiden Sie aggressive Reinigungsmittel wie Alkohol oder Aceton.

Ist das Gerät mit anderen Medion GoPal Modellen kompatibel?

Die meisten Zubehörteile wie Halterungen und Ladekabel sind unter den GoPal-Modellen kompatibel, jedoch ist die Navigationssoftware spezifisch für dieses Modell. Stellen Sie sicher, dass Sie Updates nur für die Modellnummer MD 96847 herunterladen.

BEDIENUNGSANLEITUNG GoPal P5435 M10 (MD 96847) MEDION

Hinweise zu dieser Bedienungsanleitung

Wir haben diese Bedienungsanleitung für die Installation so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die benötigten Informationen themenbezogen nachlesen können.

Hinweis

Ausführliche Bedienungsanleitungen für die Navigation finden Sie auf den entsprechenden CDs/DVDs sowie in der Online-Hilfe des Gerätes.

Schlagen Sie im Kapitel „Häufig gestellte Fragen“ nach, um Antworten auf Fragen zu erhalten, die häufig in unserer Kundenbetreuung gestellt werden.

Ziel dieser Bedienungsanleitung ist es, Ihnen den Umgang mit Ihrem Navigationssystem in leicht verständlicher Sprache nahe zu bringen.

Persönliches

Notieren Sie zu Ihrem Eigentumsnachweis:

Seriennummer (S/N)

Passwort

Hinweistext

SuperPIN

UUID

Kaufdatum

Kaufort

Die Seriennummer entnehmen Sie dem Typenschild auf der Rückseite / Unterseite Ihres Gerätes. Übertragen Sie die Nummer ggf. auch in Ihre Garantieunterlagen.

Das Passwort und den Hinweistext geben Sie über die Security Funktion ein. Die SuperPIN und die UUID erhalten Sie nach der Aktivierung der Security Funktion. Siehe Seite 23.

Die Qualität

Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktionalität, einfache Handhabung, Sicherheit und Zuverlässigkeit gelegt. Durch ein ausgewogenes Hard- und Softwarekonzept können wir Ihnen ein zukunftsweisendes Navigationssystem präsentieren, das Ihnen viel Freude bei der Arbeit und in der Freizeit bereiten wird. Wir bedanken uns für Ihr Vertrauen in unsere Produkte.

Der Service

Durch individuelle Kundenbetreuung unterstützen wir Sie bei Ihrer täglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freuen uns, Ihnen helfen zu dürfen. Sie finden in diesem Handbuch ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 75.

Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION.

Warenzeichen: MS-DOS ^ und Windows ^ sind eingetragene Warenzeichen der Fa. Microsoft ^* .

Pentium ^® ist ein eingetragenes Warenzeichen der Firma Intel. Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Inhalt

Sicherheit und Wartung 1

Sicherheitshinweise .... 1

Datensicherung....1

Bedingungen der Betriebsumgebung.... 2

Reparatur 2

Umgebungstemperatur.... 2

Elektromagnetische Verträglichkeit.... 3

Anschließen....4

Stromversorgung über Autoadapter 4

Stromversorgung über Netzadapter (optional) 4

Verkabelung....4

Konformitätsinformation nach R&TTE 5

Akkubetrieb 5

Wartung und Reinigung.... 5

Pflege des Displays 6

Entsorgung 6

Transport 7

Lieferumfang 8

Ansichten....9

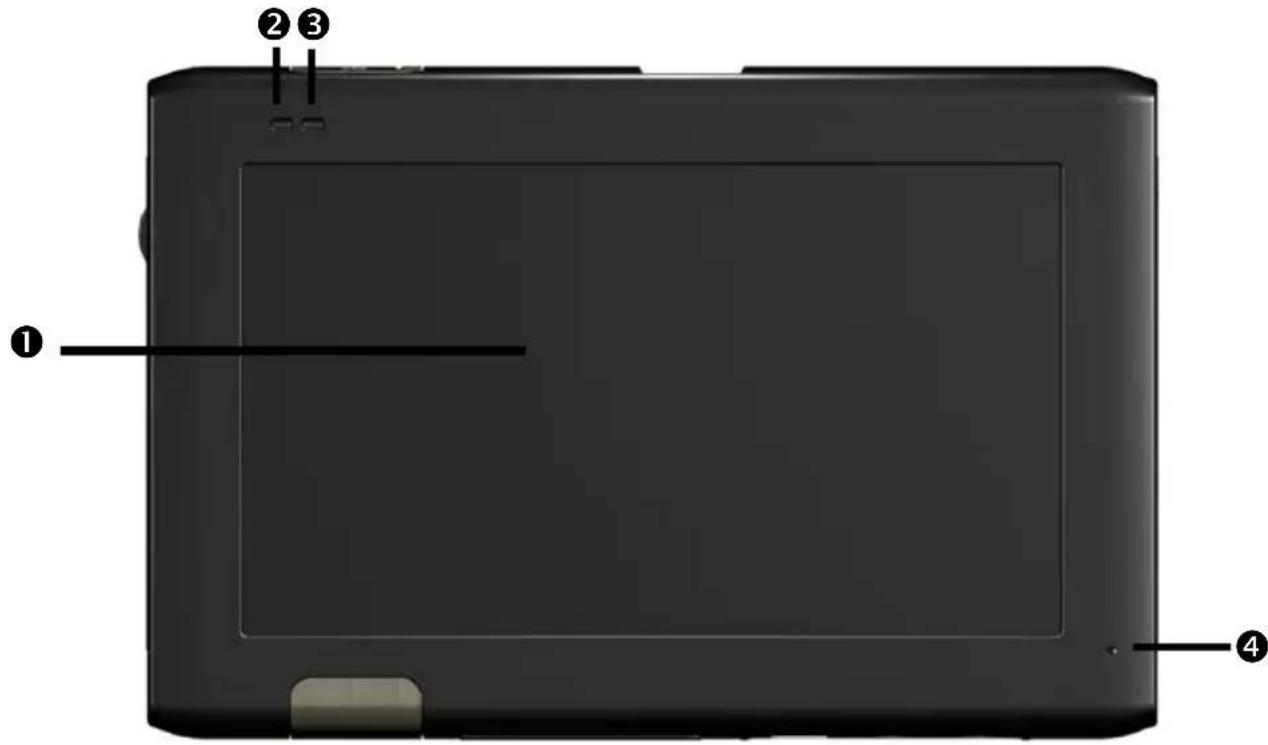

Ansicht von vorne 9

Rückansicht 10

Ansicht von unten 11

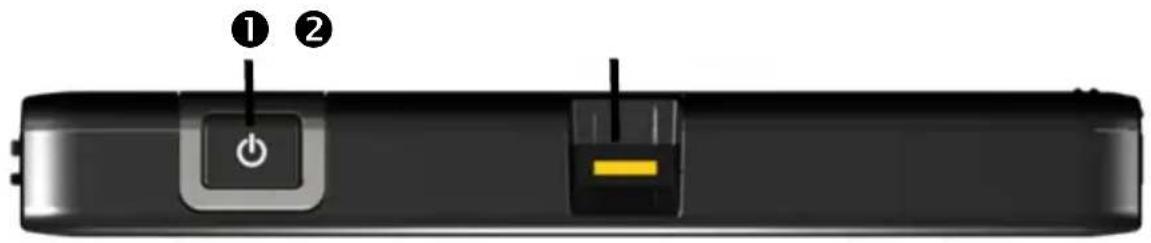

Ansicht von oben 12

Rechte Seite 12

Linke Seite 13

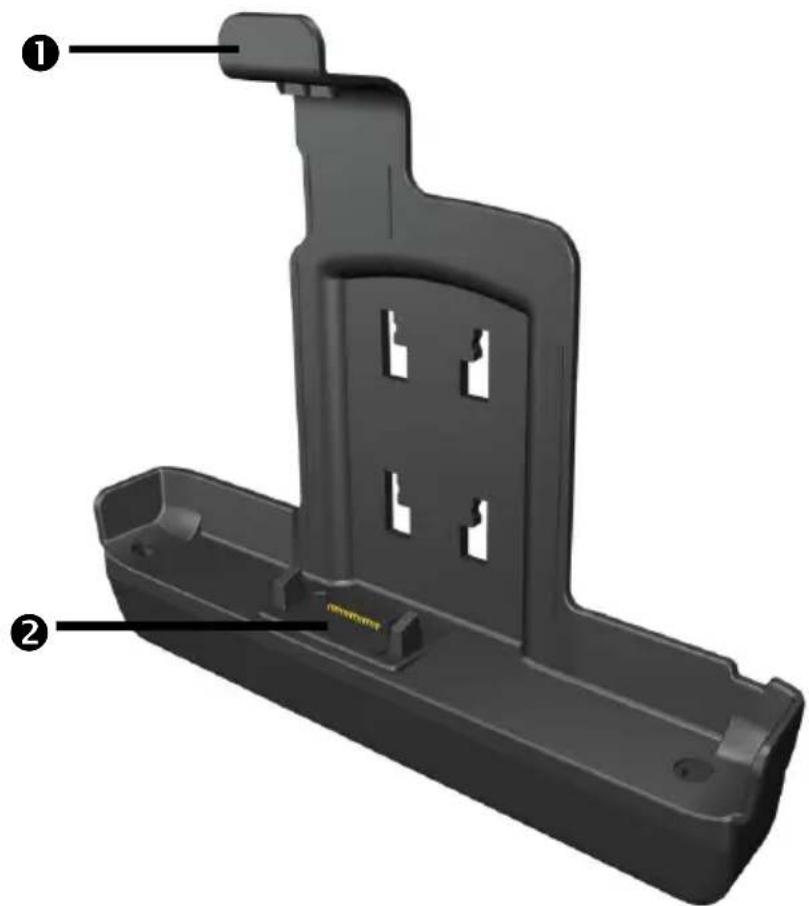

Halteschale mit Erweiterungsstecker (optional) 14

Ansicht von vorne 14

Ansicht Rückseite 15

Ersteinrichtung 16

I. Akku laden 16

II. Stromversorgung 17

Stromversorgung über Autoadapter 17

Alternative Lademöglichkeit des Akkus 17

Netzadapter (optional).... 18

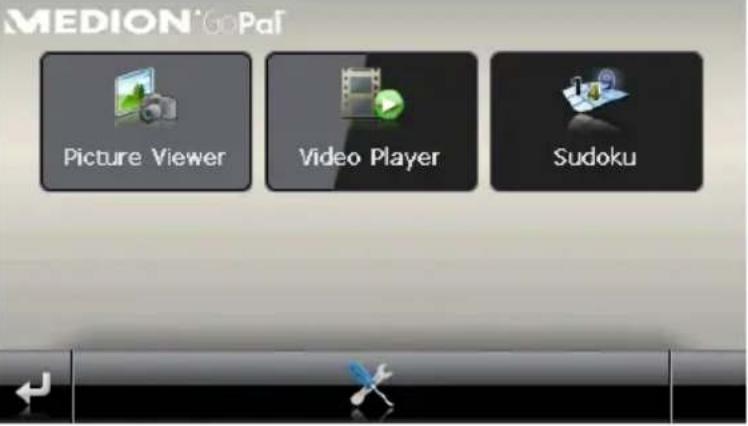

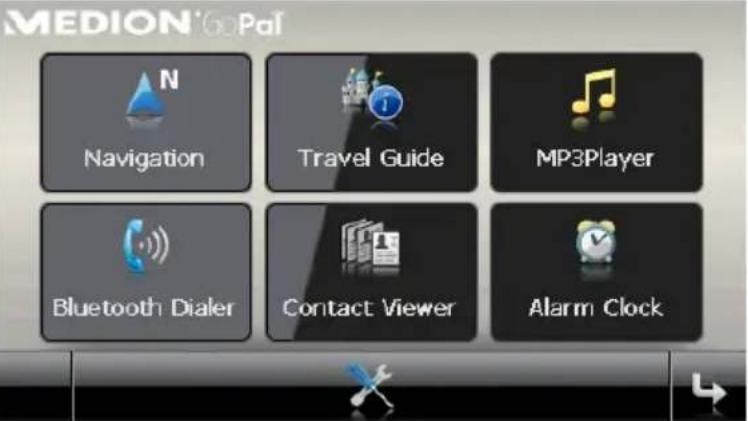

III. Gerät ein- und ausschalten 19

IV. Navigationssoftware installieren 20

Allgemeine Bedienungshinweise 21

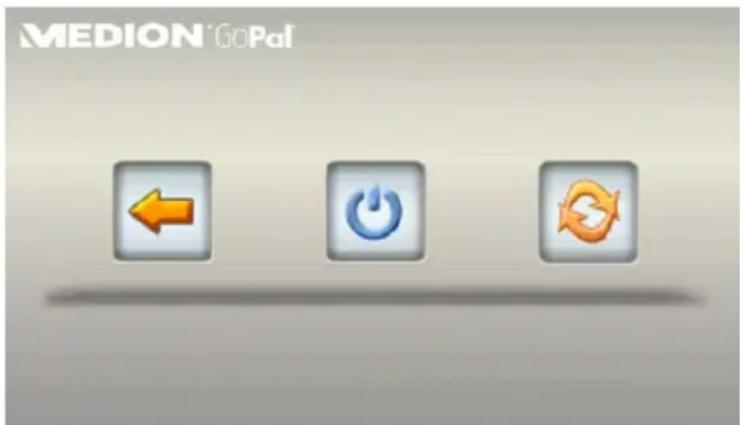

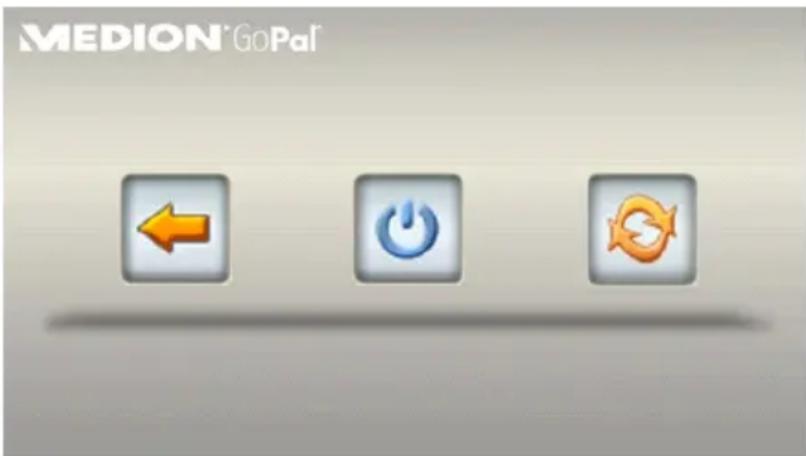

Ein- und Ausschalten 21

Security 23

Passwort und Hinweistext anlegen 23

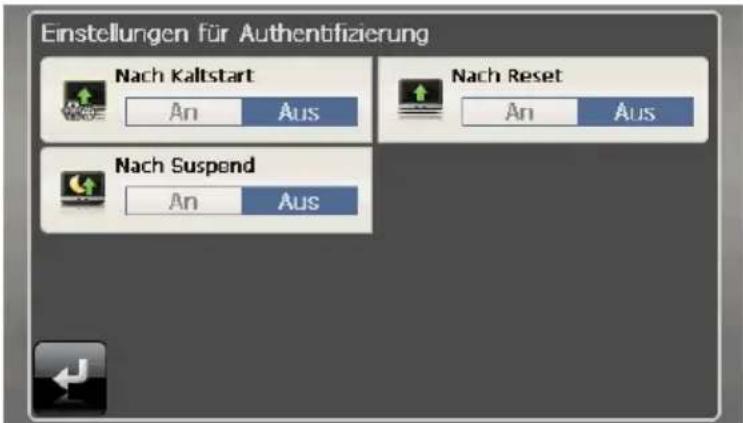

Einstellungen vornehmen.... 24

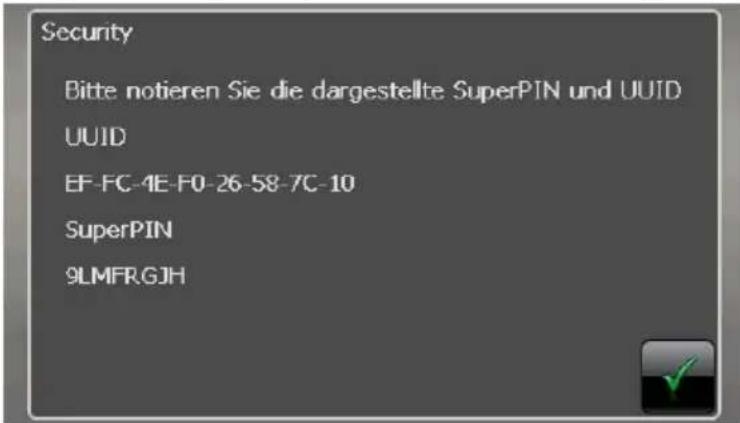

SuperPIN und UUID 25

Fingerabdrucksensor 26

Was bietet Ihnen diese Technik? 26

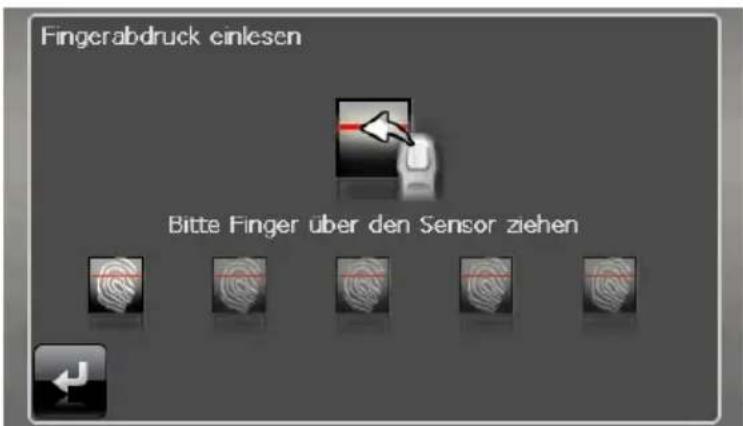

Fingerabdruck hinterlegen 26

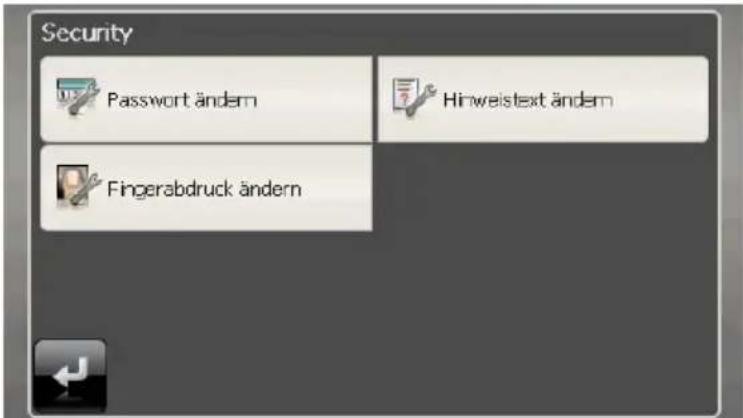

Nachträgliche Einstellungen vornehmen 28

Passwortabfrage 29

Navigationssystem zurücksetzen 30

Soft Reset 30

1. Möglichkeit 30

2. Möglichkeit 30

Vollständiges Abschalten/Hard Reset 31

Navigieren....32

Sicherheitshinweise Navigation 32

Hinweise für die Navigation 32

Hinweise für die Benutzung im Fahrzeug 33

Antennenausrichtung.... 34

I. Autohalterung montieren 34

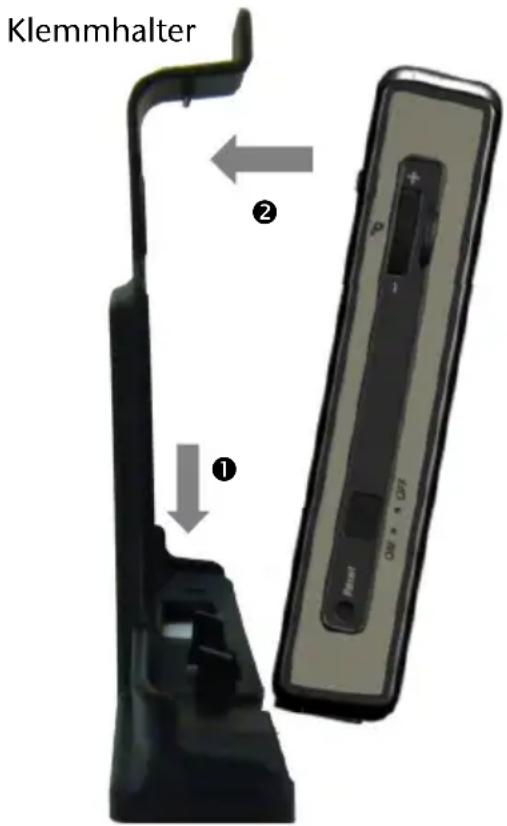

II. Navigationssystem befestigen 35

Alternative Befestigung über Halteschale mit Erweiterungsstecker 36

Stromversorgung über Autoadapter 37

IV. Navigationssoftware starten 38

Integrierter FM-Transmitter 39

Start des FM-Transmitters 39

Übersicht Hauptbildschirm 39

Beschreibung der Schaltflächen 40

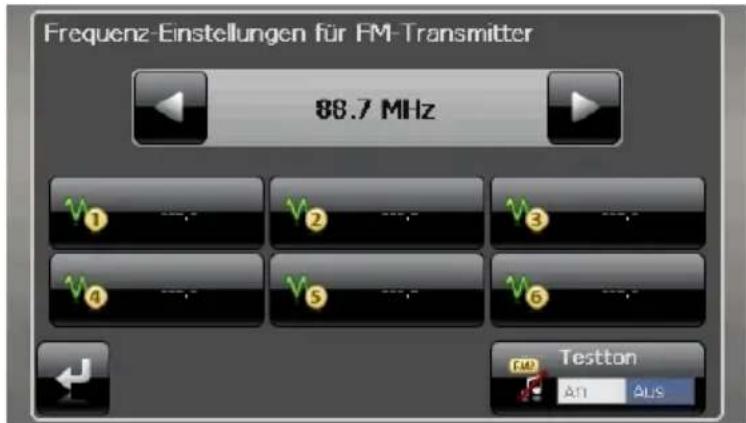

Frequenzauswahl 40

Sprachkommandos (optional)......42

Freisprecheinrichtung über Bluetooth (optional) 48

Bluetooth Anwendung starten 48

Übersicht des Hauptbildschirms 49

Navigationsgerät und Mobiltelefon koppeln 50

Eingehende Anrufe annehmen 51

Anrufe tätigen 51

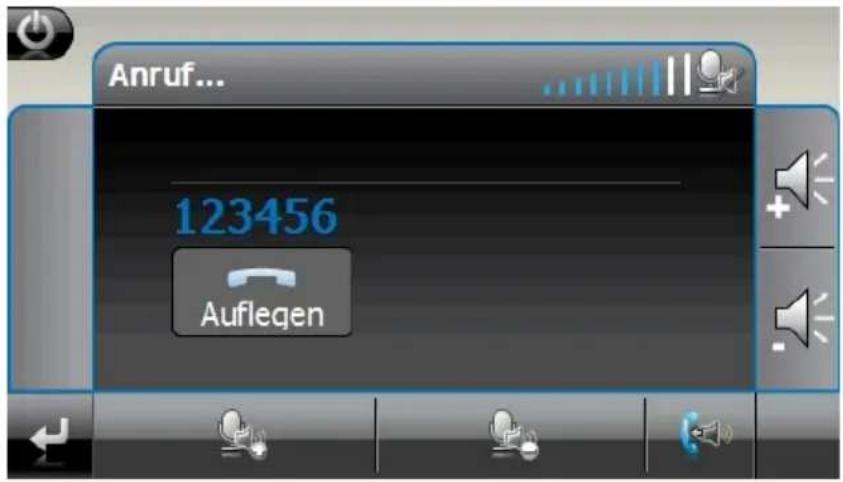

Während eines Anrufes 52

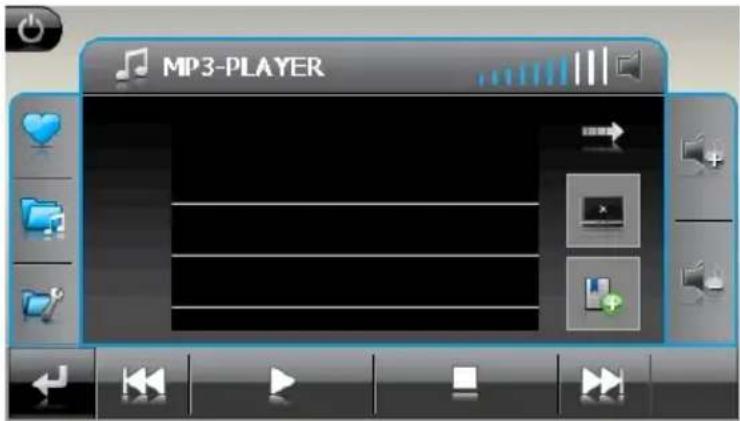

MP3-Player (optional)....53

Übersicht des Hauptbildschirms 53

Titel auswählen und in die Favoritenliste aufnehmen 55

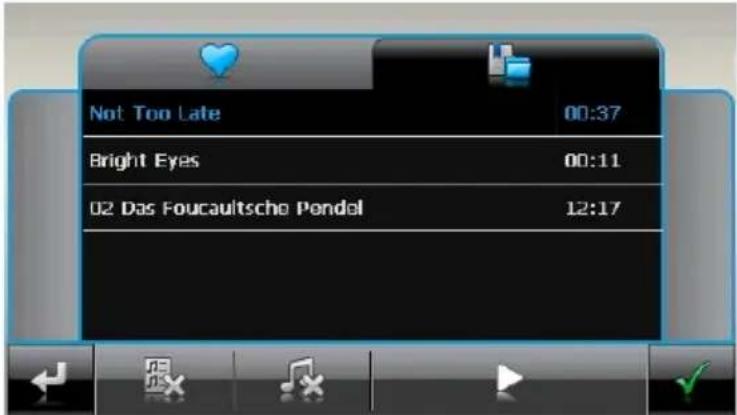

Favoritenliste 56

Liste der festgelegten Lesezeichen 56

Picture Viewer (optional)......57

Bedienung des Picture Viewers.... 57

Hauptbildschirm....57

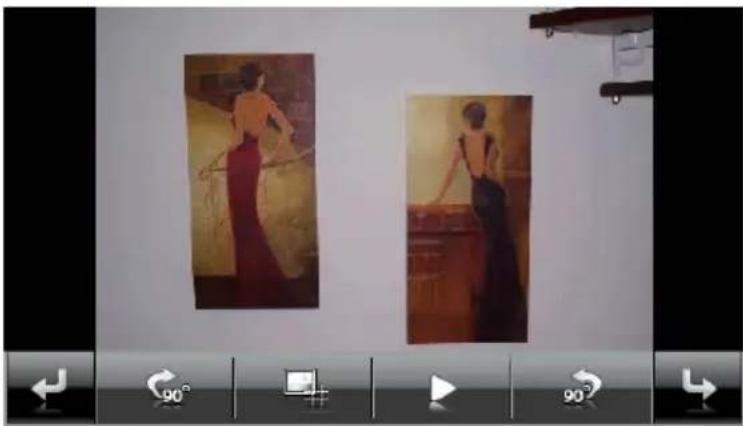

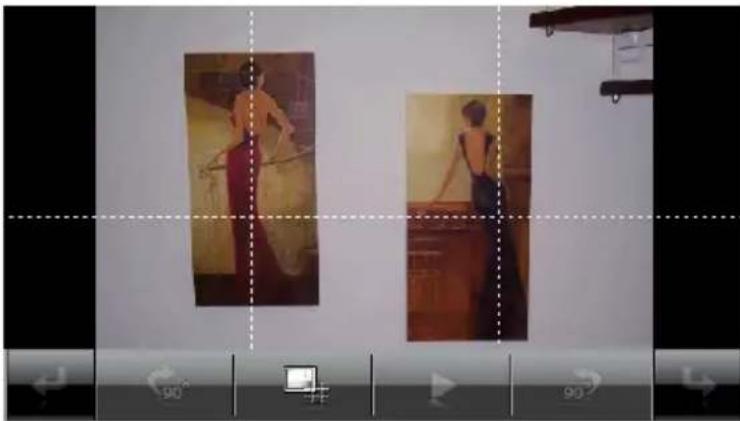

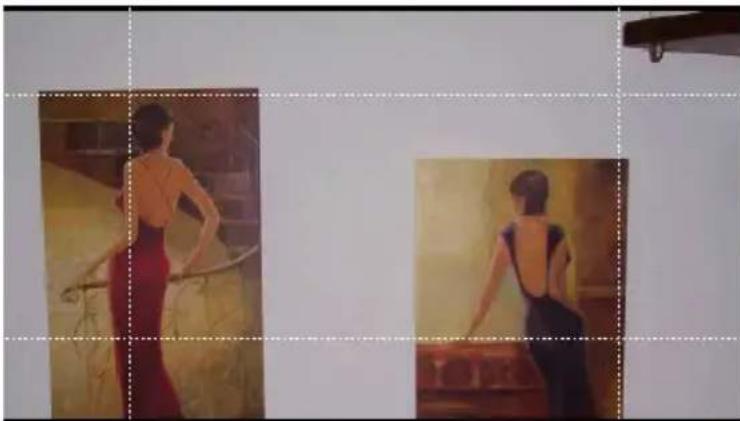

Vollbildansicht 58

Video-Player (optional)....60

Übersicht des Hauptbildschirms 60

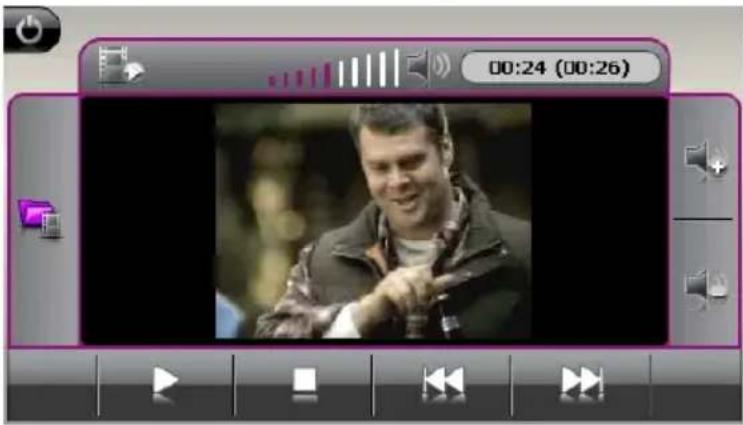

Video auswählen und abspielen.... 60

Travelguide (optional) 62

AlarmClock (Weckfunktion) (optional)....63

Übersicht des Hauptbildschirms 63

Beschreibung der Schaltflächen.... 64

Einstellen der Systemzeit 65

Auswahl eines Wecktons 65

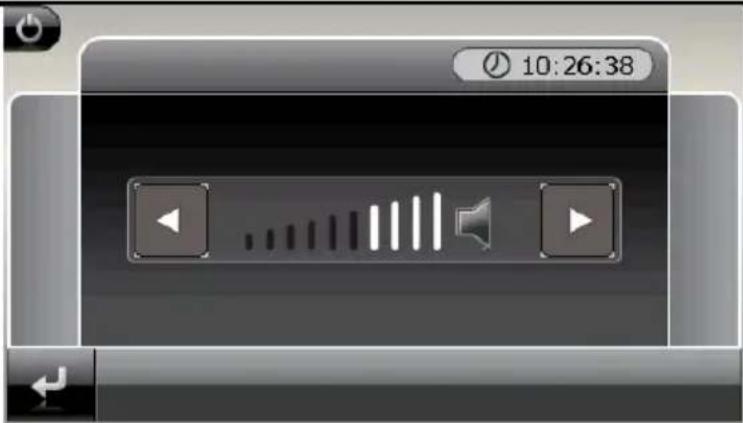

Lautstärke einstellen....66

Snooze-Funktion....67

Beenden der AlarmClock.... 67

Contact Viewer (optional)....68

Kontakt-Datenbank erstellen 68

Bedienung des Contact Viewers 69

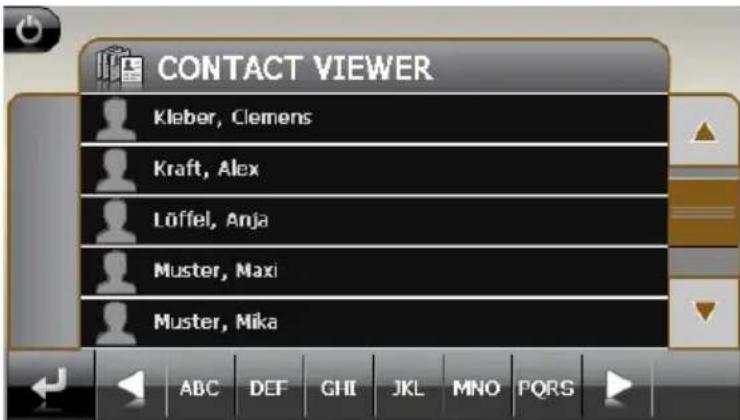

Ansicht Kontaktliste 69

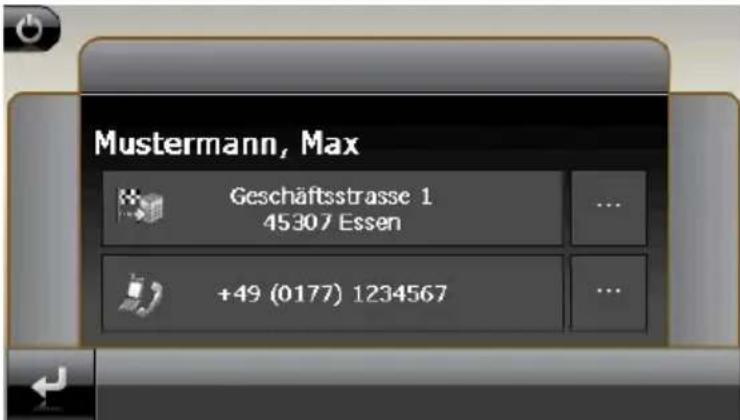

Ansicht Visitenkarte 70

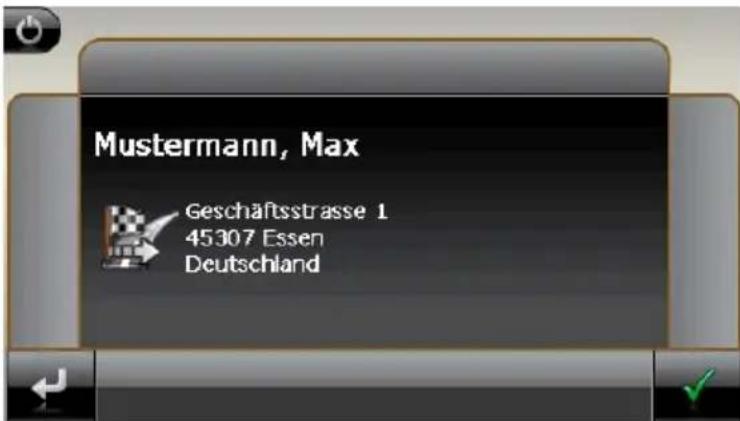

Auswahl von Adressen und Telefonnummern 71

Sudoku (optional) 72

Übersicht des Hauptbildschirms 72

Beschreibung der Schaltflächen.... 72

Häufig gestellte Fragen 74

Kundendienst 75

Fehler und mögliche Ursachen 75

Benötigen Sie weitere Unterstützung? 75

Anhang....76

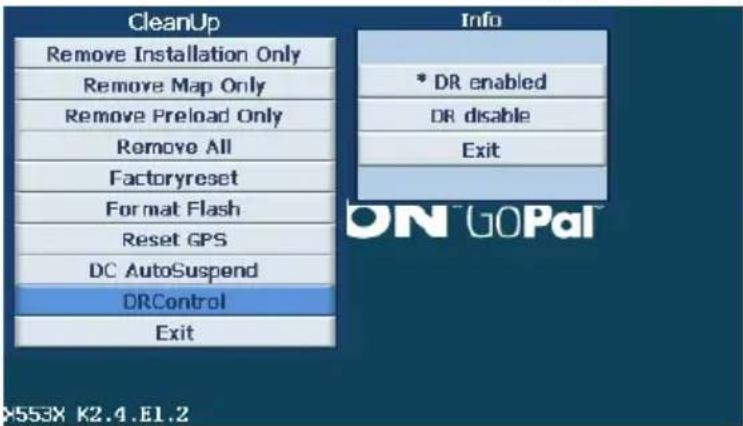

Sonderfunktion CleanUp (englische Programmführung)....76

Synchronisation mit dem PC 79

I. Microsoft *ActiveSync* installieren.... 79
II. Mit dem PC verbinden 80
Alternative Lademöglichkeit des Akkus 80
III. Mit Microsoft ^ ActiveSync ^ arbeiten....81

GPS (Global Positioning System) 82

Dead Reckoning (Gyrometer) (nur bei Modell X5535) 82

Anschluss einer externen Wurfantenne (optional) 84

Die Fernbedienung (optional) 85

Sicherheitshinweise 85

Batteriehinweise 85

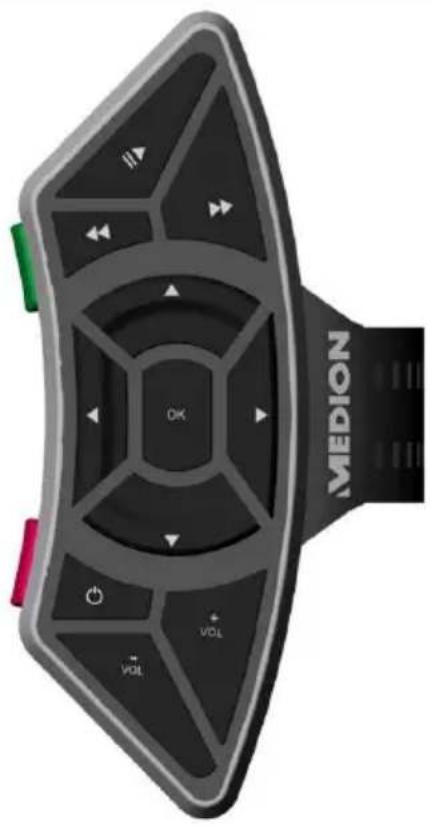

Übersicht Fernbedienung 86

Montage 87

Umgang mit Speicherkarten 89

Einsetzen von Speicherkarten 89

Entfernen der Speicherkarte 89

Zugriff auf Speicherkarten 89

Datenaustausch über Kartenleser 90

Weiteres Kartenmaterial.... 90

Übertragung von Kartenmaterial auf eine Speicherkarte.... 90

Alternative Installation der Navigationssoftware von einer Speicherkarte...... 91

Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher... 91

Technische Daten 92

Modellübersicht....93

Garantiebedingungen für Deutschland 94

Garantiebedingungen für Österreich 98

Garantiebedingungen für die Schweiz....102

Garantiebedingungen für Belgien....107

Vervielfältigung dieses Handbuchs 112

Index 113

Sicherheit und Wartung

Sicherheitshinweise

Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes.

Bewahren Sie die Verpackung und die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weiter geben zu können.

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs, sie beinhalten keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
• Legen Sie keine Gegenstände auf das Gerät und üben Sie keinen Druck auf das Display aus. Andernfalls kann das Display brechen.
• Berühren Sie nicht das Display mit kantigen Gegenständen, um Beschädigungen zu vermeiden. Verwenden Sie ausschließlich den Stift oder einen anderen stumpfen Stift. In vielen Fällen kann eine Bedienung auch über den Finger erfolgen.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien ausgetreten sein könnten.

Beenden Sie die Stromversorgung, schalten Sie das Gerät sofort aus bzw. erst gar nicht ein und wenden Sie sich an das Service Center

- wenn das Gehäuse des Gerätes oder des Zubehörs beschädigt ist oder Flüssigkeiten hineingelaufen sind. Lassen Sie die Komponenten erst vom Kundendienst überprüfen, um Beschädigungen zu vermeiden!

Datensicherung

- Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entstandene Folgeschäden ist ausgeschlossen. Machen Sie nach jeder Aktualisierung Ihrer Daten Sicherungskopien auf externe Speichermedien (z. B. CD-R).

Bedingungen der Betriebsumgebung

Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Gerätes führen. Die Gewährleistung in diesen Fällen ist ausgeschlossen.

• Halten Sie Ihr Navigationssystem und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, besonders im Auto.
• Schützen Sie Ihr Gerät unbedingt vor Nässe z.B. durch Regen und Hagel. Bitte beachten Sie, dass sich Feuchtigkeit auch in einer Schutztasche durch Kondensation bilden kann.
• Vermeiden Sie starke Vibrationen und Erschütterungen, wie sie z. B. bei Querfeld-einfahrten auftreten können.
• Vermeiden Sie, dass sich das Gerät aus seiner Halterung, z. B. beim Bremsen, löst. Montieren Sie das Gerät möglichst senkrecht.

Reparatur

• Bitte wenden Sie sich an unser Service Center, wenn Sie technische Probleme mit Ihrem Gerät haben.
• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unser autorisiertes Service Center. Die Anschrift finden Sie auf Ihrer Garantiekarte.

Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von 5° C bis 40° C und bei einer relativen Luftfeuchtigkeit von 10% - 90% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Gerät bei 0° C bis 60° C gelagert werden.
• Das Gerät sollte sicher verstaut werden. Vermeiden Sie hohe Temperaturen (z. B. beim Parken oder durch direkte Sonneneinstrahlung).

Elektromagnetische Verträglichkeit

- Beim Anschluss von zusätzlichen oder anderer Komponenten müssen die Richtlinien für elektromagnetische Verträglichkeit (EMV) eingehalten werden. Bitte beachten Sie außerdem, dass in Verbindung mit diesem Gerät nur abgeschirmte Kabel für die externen Schnittstellen eingesetzt werden dürfen.

- Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen und Datenverlust zu vermeiden.

- Elektronische Geräte verursachen elektromagnetische Strahlen, wenn sie betrieben werden. Diese Strahlen sind ungefährlich, können aber andere Geräte stören, die in der unmittelbaren Nähe betrieben werden. Unsere Geräte werden im Labor auf ihre elektromagnetische Verträglich geprüft und optimiert. Es lässt sich dennoch nicht ausschließen, dass Betriebsstörungen auftreten, die sowohl das Gerät selbst, wie auch die Elektronik im Umfeld betreffen können. Sollten Sie eine solche Störung feststellen, versuchen Sie durch Ändern der Abstände und Positionen der Geräte, Abhilfe zu schaffen. Stellen Sie insbesondere im KFZ sicher, dass die Elektronik des Fahrzeugs einwandfrei funktioniert, bevor Sie losfahren.

Anschließen

Beachten Sie nachfolgende Hinweise, um Ihr Gerät ordnungsgemäß anzuschließen:

Stromversorgung über Autoadapter

- Betreiben Sie den Autoadapter nur im Zigarettenanzünder eines Fahrzeugs (Auto-batterie = DC 12V oder LKW-Batterie = DC 24V !). Wenn Sie sich der Strom-versorgung an Ihrem Fahrzeug nicht sicher sind, fragen Sie den Autohersteller.

Stromversorgung über Netzadapter (optional)

- Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.

- Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie den Netzadapter aus der Steckdose.

- Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100-240V\~, 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach.

- Benutzen Sie nur den optional beiliegenden Netzadapter.

- Decken Sie den Netzadapter nicht ab, um eine Beschädigung durch unzulässige Erwärmung zu vermeiden.

- Verwenden Sie den Netzadapter nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind. Ersetzen Sie es durch einen Netzadapter des gleichen Typs.

- Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Navigationssystem vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

Verkabelung

- Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

- Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

Konformitätsinformation nach R&TTE

Mit diesem Gerät wurden folgende Funkausstattungen ausgeliefert:

• Bluetooth (nur bei den Modellen P5435 und X5535)
• FM-Transmitter

Hiermit erklärt die MEDION AG, dass sich diese Geräte in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befinden. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

C €0984 Ⓞ

Akkubetrieb

Ihr Gerät wird mit einem eingebauten Akku (Li-Ion) betrieben. Um die Lebensdauer und Leistungsfähigkeit Ihres Akkus zu verlängern sowie einen sicheren Betrieb zu gewährleisten, sollten Sie nachfolgende Hinweise beachten:

• Akkus vertragen keine Hitze. Vermeiden Sie, dass sich das Gerät und so auch der eingebaute Akku zu stark erhitzen. Die Missachtung dieser Hinweise kann zur Beschädigung und unter Umständen gar zur Explosion des Akkus führen.
• Benutzen Sie zur Ladung des Akkus nur den mitgelieferten Autoadapter oder den optionalen Netzadapter des Navigationssets.

- Akkus sind Sondermüll. Zur sachgerechten Akku-Entsorgung stehen im batterievertreibenden Handel sowie den kommunalen Sammelstellen entsprechende Behälter bereit. Wenn Sie sich von dem Artikel trennen möchten, entsorgen Sie ihn zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.

Wartung und Reinigung

Achtung!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Gehäuses.

Die Lebensdauer des Gerätes können Sie durch folgende Maßnahmen verlängern:

• Ziehen Sie vor dem Reinigen immer den Stromversorgungsstecker und alle Verbindungskabel.
• Reinigen Sie das Gerät nur mit einem angefeuchteten, fusselfreien Tuch.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Pflege des Displays

• Vermeiden Sie ein Verkratzen der Bildschirmoberfläche, da diese leicht beschädigt werden kann. Wir empfehlen die Verwendung von Display-Schutzfolien, um Kratzern und Verschmutzungen vorzubeugen. Sie erhalten dieses Zubehör im Fachhandel.
  Die bei der Auslieferung auf dem Display u. U. angebrachte Folie ist ein reiner Transportschutz!
• Achten Sie darauf, dass keine Wassertröpfchen auf dem Bildschirm zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Reinigen Sie den Bildschirm mit einem weichen, leicht angefeuchteten, fusselfreien Tuch.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

Entsorgung

• Das Gerät und seine Verpackung sind recyclingfähig.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Batterien

Verbrauchte Batterien oder Akkus gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Transport

Beachten Sie folgende Hinweise, wenn Sie das Gerät transportieren wollen:

• Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Gerätes kommen, die einen elektrischen Kurzschluss verursachen kann.
• Warten Sie nach einem Transport des Gerätes solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.
• Verwenden Sie eine Schutzhülle, um das Gerät vor Schmutz, Erschütterungen und Kratzern zu schützen.
• Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung. Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom bzw. Kommunikation.
• Benutzen Sie für den Versand Ihres Gerätes stets die originale Kartonage und lassen Sie sich von Ihrem Transportunternehmen diesbezüglich beraten.
• Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Gerät und alle magnetischen Speichermedien (externe Festplatten) durch die Röntgenanlage (die Vorrichtung, auf der Sie Ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheitspersonals), da dies u. U. Ihre Daten zerstören könnte.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Navigationssystem
  • Stromversorgungskabel Zigarettenanzünder
• USB-Kabel
  • Autohalterung und Halteschale
  • TMC-Wurfantenne
• Bedienungsanleitung und Garantiekarte

- CDs/DVDs mit Navigationssoftware, digitalisiertem Kartenmaterial, ActiveSync*, PC-Anwendung zur schnellen Wiederherstellung des Datenmaterials

Optional

• Netzadapter
• MMC/SD-Speicherkarte
• Ohrhörer
  • Halteschale mit Erweiterungsstecker
• Aufbewahrungstasche

Ansichten

Ansicht von vorne

Nr. Komponente Beschreibung

1	Touch Screen Zeigt die Datenausgabe des Gerätes an. Tippen Sie mit einem Eingabestift auf den Bildschirm, um Menübefehle auszuwählen oder Daten einzugeben.Achtung!Berühren Sie nicht das Display mit kantigen oder spitzen Gegenständen, um Beschädigungen zu vermeiden. Benutzen Sie z. B. einen stumpfen Stift. In vielen Fällen kann eine Bedienung auch über den Finger erfolgen.
2	Ladezustandsanzeige Während des Ladevorgangs leuchtet die Ladezustandsanzeige orange. Sie leuchtet grün, wenn der Akku voll aufgeladen ist.
3	Bluetooth-Anzeige Ist Bluetooth aktiviert, blinkt diese LED je nach Verbindungszustand unterschiedlich schnell (nur bei den Modellen P5435 und X5535)
4	Mikrofon Nur bei den Modellen P5435 und X5535

Rückansicht

Nr. Komponente Beschreibung

① Eingabestift Ziehen Sie den Stift zur Benutzung aus seinem Fach, und bewahren Sie ihn dort nach Gebrauch wieder auf. Der Eingabestift dient zur Bedienung des Touch Screens.

② Lautsprecher Gibt Musik, Sprachanweisungen und Warnungen wieder.

Ansicht von unten

Nr.	Komponente	Beschreibung
1	Erweiterungsstecker	Verbindungsstecker zur optionalen Halteschale mit Erweiterungsstecker (s. auch Seite 14, 15 und 36).
2	Mini-USB-Anschluss	Anschluss zur externen Stromversorgung und An-schluss für die Verbindung mit einem PC über das USB-Kabel (zum Datenabgleich)
3	TMC-Anschluss	Optional haben Sie hier die Möglichkeit, eine TMC-Wurfantenne anzuschließen.
4	Ohrhöreranschluss	Anschluss für Stereo-Ohrhörer (3,5 mm).
			Wenn dieses Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen.

Ansicht von oben

Nr. Komponente Beschreibung

1 Ein-/Ausschalter	Schaltet das Gerät durchkurzesDrücken ein oder aus bzw. wechselt in den Standby-Modus. Das Gerät wird durch einenDruck (> 1⁄2 Sek.) auf den Ein- / Ausschalter wieder „aufgeweckt“.
2 Fingerabdruck - sensor	s. Seite 26

Rechte Seite

Nr.	Komponente	Beschreibung
1	SD/MMC-Steckplatz	Schacht zur Aufnahme einer optionalen SD-(Secure Digital) oder MMC- (MultiMediaCard) Karte.

Linke Seite

Nr.	Komponente	Beschreibung
1	Lautstärkeregler / Aktivierung der Spracheingabe (optional)	Hiermit regeln Sie die Lautstärke Ihres Gerätes: Durch Drehen des Rades nach oben (+) erhöhen Sie die Lautstärke. Durch Drehen des Rades nach unten (-) verringern Sie die Lautstärke.Drücken Sie kurz auf das Rad, um die Spracheingabe (optional) zu aktivieren.
2	Hauptschalter/Akkuschalter	Trennt das Gerät vollständig von dem Akku (auch Hard Reset).
3	Reset-Öffnung	Startet Ihr Gerät erneut (Soft Reset, siehe Seite 30).

Halteschale mit Erweiterungsstecker (optional)

Diese Halteschale bietet erweiterte Anschlussmöglichkeiten und verfügt zusätzlich über den Empfänger für die optionale Lenkradfernbedienung.

Um Ihr Navigationssystem über diese optionale Halteschale mit Erweiterungsstecker zu verbinden, gehen Sie vor wie auf Seite 36 beschrieben.

Achtung!

Bitte beachten Sie, dass die Lenkradfernbedienung nur bei angeschlossener externer Stromversorgung zur Verfügung steht.

Ansicht von vorne

Nr. Komponente Beschreibung

① Klemmhalter

② Erweiterungsstecker Verbindungsstecker zum Hauptgerät

Ansicht Rückseite

Nr. Komponente Beschreibung

1	TMC-Antennenanschluss	Anschluss für eine TMC-Wurfantenne(dient der Verbesserung der Empfangssituation, falls über die im Gerät eingebaute TMC-Antenne kein oder dauerhaft ein nur unzureichender Empfang möglich ist)
2	Mikrofoneingang	Für den Anschluss eines externen Mikrofons (nur für die Modelle P5435 und X5535)
3	Ohrhöreranschluss	Anschluss für Stereo-Ohrhörer (3,5 mm).
			Wenn dieses Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen.

4 Mini-USB-Anschluss Anschluss zur externen Stromversorgung über einen Mini-USB-Stecker (nicht zum Datenabgleich!)

Achtung!

Achten Sie darauf, dass die Kontakte nicht berührt, verschmutzt oder kurzgeschlossen werden.

Ersteinrichtung

Nachfolgend werden wir Sie Schritt für Schritt durch die Ersteinrichtung des Navigations-systems führen.

Entfernen Sie ggf. zunächst die Transportschutzfolie vom Display.

I. Akku laden

Sie haben folgende Möglichkeiten, den Akku Ihres Navigationssystems aufzuladen:

• über den mitgelieferten Autoadapter,
• über das optionale USB-Kabel oder
• über den optionalen Netzadapter.

Achtung!

Je nach Ladezustand des eingebauten Akkus kann es erforderlich sein, dass das Gerät zunächst einige Zeit aufgeladen werden muss, bevor die Ersteinrichtung durchlaufen werden kann.

Bitte berücksichtigen Sie beim Umgang mit dem Akku folgende Hinweise:

• Während des Ladens leuchtet die Ladezustandsanzeige orange. Unterbrechen Sie den Ladevorgang möglichst nicht, bevor der Akku vollständig geladen ist. Dies kann einige Stunden dauern. Die Ladezustandsanzeige leuchtet bereits grün, wenn der Akku eine hohe Ladekapazität erreicht. Lassen Sie das Gerät für weitere 20 Minuten am Ladekabel, um die volle Ladekapazität zu erhalten.
• Sie können während des Ladevorgangs mit dem Navigationssystem arbeiten, allerdings sollte die Stromversorgung bei der Ersteinrichtung nicht unterbrochen werden.
• Lassen Sie die externe Stromversorgung kontinuierlich am Gerät angeschlossen, damit der eingebaute Akku vollständig geladen werden kann.
• Sie können die externe Stromversorgung angeschlossen lassen, was für den Dauerbetrieb sehr bequem ist. Bitte beachten Sie, dass der Autoadapter auch dann Strom verbraucht, wenn er den Akku des Navigationssystems nicht lädt.
• Bei einem sehr niedrigen Ladezustand des Akkus kann es mehrere Minuten dauern, bis das Gerät nach Anschluss der externen Stromversorgung wieder betriebsbereit ist.
• Der Akku wird auch bei vollständig ausgeschaltetem Gerät geladen.

II. Stromversorgung

Stromversorgung über Autoadapter

1. Stecken Sie den Stecker (①) des Verbindungskabels in den dafür vorgesehenen Anschluss an der Unterseite Ihres Gerätes (S. 11).

2. Stecken Sie jetzt den Stromversorgungsstecker (②) in den Zigarettenanzünder und sorgen Sie dafür, dass dieser während der Fahrt nicht den Kontakt verliert. Dies kann sonst zu Fehlfunktionen führen.

Alternative Lademöglichkeit des Akkus

Sobald Sie Ihr Navigationsgerät mittels USB-Kabel mit einem eingeschalteten PC oder Notebook verbinden, wird der Akku geladen.

Bitte beachten Sie, dass beide USB-Stecker des beiliegenden USB-Kabels an Ihrem PC oder Notebook angeschlossen sein müssen, um eine ausreichende Stromversorgung zu gewährleisten.

Hierzu ist keinerlei Software- oder Treiberinstallation erforderlich. Unterbrechen Sie bei der Erstinbetriebnahme den Ladevorgang möglichst nicht.

Hinweis

Bei eingeschaltetem Gerät wird die Helligkeit ggf. heruntergeregelt, wenn eine USB-Verbindung aufgebaut wird.

Es wird empfohlen, das Gerät in den Standby-Modus zu versetzen, um die Ladezeit per USB zu verkürzen.

Netzadapter (optional)

(Abbildung ähnlich)

1. Schieben Sie den Adapterstecker in die Führung auf der Rückseite des Netzadapters. Drücken Sie dabei die Push-Taste, damit der Adapterstecker einrasten kann.

2. Stecken Sie das Kabel des Netzadapters (①) in den Mini-USB-Anschluss des Navigationssystems.

3. Stecken Sie den Netzadapter (②) in eine leicht zu erreichende Steckdose.

III. Gerät ein- und ausschalten

Wenn Sie das Gerät zum ersten Mal einschalten, schieben Sie Batterieschalter (s. Seite 13) auf ON.

Das Navigationssystem startet automatisch die Ersteinrichtung. Es erscheint das Markenlogo. Je nach Ausführung wählen Sie zunächst die von Ihnen gewünschte Sprache aus. Nach einigen Sekunden zeigt Ihr Gerät den Anwendungsbildschirm.

Taste	Beschreibung	Hauptbildschirm
	Navigieren,Seite 32
	Travelguide,Seite 62
	MP3-Player,Seite 53
	Freisprechein-richtung,Seite 39
	Contact Viewer,Seite 68
	AlarmClock,Seite 63
	Picture Viewer,Seite 57
	Video-PlayerSeite 60
	Sudoku,Seite 72
	Einstellungen
	Nächste Seitedes Hauptbild-schirms
	Vorherige Seitedes Hauptbild-schirms

Hinweis

Solange Ihr Navigationssystem sich an einer externen Stromversorgung befindet oder im Batteriebetrieb läuft, genügt es, den Ein- / Ausschalter zu betätigen, um das Gerät ein- bzw. auszuschalten (Standby Modus). Das Gerät wird durch einen Druck (> ½ Sek.) auf den Ein- / Ausschalter wieder „aufgeweckt“.

Über den Button Einstellungen auf dem Hauptbildschirm Ihres Gerätes können Sie die Betriebszeit Ihren Bedürfnissen anpassen. Ihr Gerät wird so ausgeliefert, dass es sich nicht von alleine ausschaltet.

Soll das Gerät vollständig ausgeschaltet werden, schieben Sie den Batterieschalter auf die Position OFF.

Durch die Datenspeicherung im internen Speicher gehen dabei keine Daten verloren. Lediglich der Startvorgang dauert geringfügig länger.

Auch im Standby Modus verbraucht Ihr Navigationssystem geringfügig Strom und der Akku wird entladen.

IV. Navigationssoftware installieren

Ist Ihr Gerät werksseitig bereits mit den Basisdaten der Navigationssoftware ausgestattet, erfolgt die endgültige Installation der Navigationssoftware automatisch aus dem internen Speicher während der Ersteinrichtung. Folgen Sie den Anweisungen auf dem Bildschirm.

Befindet sich digitalisiertes Kartenmaterial auf einer optionalen Speicherkarte, muss diese während der Benutzung des Navigationssystems immer im Gerät eingelegt sein.

Wird die Speicherkarte während der Benutzung auch nur kurzzeitig entfernt, wird zum Neustart des Navigationssystems ein Reset durchgeführt (s. Seite 30).

Lesen Sie bitte dazu das Kapitel Navigieren ab Seite 32.

Allgemeine Bedienungshinweise

Ein- und Ausschalten

Nach der Ersteinrichtung befindet sich Ihr Gerät in seinen normalen Betriebszustand.

1. Drücken Sie kurz (> ½ Sek.) den Ein- und Ausschalter ⏻, um Ihr Navigationssystem einzuschalten. Die Ladezustandsanzeige blinkt kurz auf und der Anwendungsbildschirm erscheint.

Hinweis

Ihr Gerät wird so ausgeliefert, dass es sich im eingeschalteten Zustand auch bei Nichtbenutzung nicht von alleine ausschaltet. Über den Button Einstellungen auf dem Hauptbildschirm Ihres Gerätes können Sie die Betriebszeit Ihren Bedürfnissen anpassen.

Auch im Standby Modus verbraucht Ihr Navigationssystem geringfügig Strom und der eingebaute Akku wird entladen.

1. Drücken Sie kurz den Ein- und Ausschalter ⏻, um Ihr Navigationssystem auszuschalten. Es erscheint folgender Bildschirm:

Sie haben nun drei Auswahlmöglichkeiten:

Taste Beschreibung

Abbruch/Zurück

Wenn Sie diesen Bildschirm aus Versehen gewählt haben, tippen Sie auf den Pfeil, um zum vorherigen Bildschirm zurückzukehren.

Standby Modus

Wenn Sie auf diese Schaltfläche tippen, geht Ihr Gerät sofort in den Standby Modus.

Reset

Wenn Sie auf diese Schaltfläche tippen, führen Sie einen Soft Reset durch.

Wenn Sie keine dieser drei Möglichkeiten auswählen wollen, geht das Gerät nach einigen Sekunden automatisch in den Standby Modus.

Für weitere Einstellungen zum Standby Modus siehe auch Kapitel Sonderfunktion CleanUp (englische Programmführung), Seite 76, Punkt 8.

Haben Sie die Komfortfunktion DC AutoSuspend aktiviert, erscheint nach Ablauf der Verzögerungszeit von einigen Sekunden ebenfalls dieser Bildschirm.

Security

Über diese Funktion haben Sie die Möglichkeit, Ihr Gerät vor fremden Zugriff zu schützen. Bevor Sie diese Funktion nutzen können, müssen einige einmalige Einstellungen vorgenommen werden. Gehen Sie dazu wie folgt vor:

Passwort und Hinweistext anlegen

1. Gehen Sie über den Hauptbildschirm in die Einstellungen
2. Tippen Sie auf Security, um die Funktion zu starten. Der nachfolgende Bildschirm erscheint:

1. Tippen Sie auf , um das Admin-Passwort zu vergeben.
2. Eine Tastatur erscheint. Geben Sie hierüber Ihr gewünschtes Passwort ein.

Hinweis

Das Passwort muss aus mindestens 4 Zeichen bestehen. Benutzen Sie dazu eine Kombination aus Buchstaben (A-Z) und Zahlen (0-9). Bewahren Sie das Passwort an einen sicheren Ort auf.

1. Nachdem Sie Ihr Passwort eingeben haben, bestätigen Sie dieses mit
2. Geben Sie das Passwort erneut ein, um es erneut zu bestätigen und eventuelle Flüchtigkeitsfehler zu vermeiden.

Hinweis

Das Passwort wird in Form von Sternchen (****) angezeigt.

1. Nachdem Sie das Passwort eingeben haben, erscheint ein weiteres Textfeld. Geben Sie hier einen Hinweistext ein, der als Gedächtnisstütze für Ihr Passwort dient. Diesen Hinweis können Sie dann aufrufen, wenn Sie das Passwort vergessen bzw. verlegt haben.

Einstellungen vornehmen

Nachdem Sie erfolgreich das Passwort und den Hinweistext eingeben haben, erscheint das nachfolgende Auswahlfenster, worüber Sie die Einstellungen für die Funktion Security vornehmen.

Taste	Beschreibung
	Stellen Sie hier ein, ob das Gerät nach einem Kaltstart (Hard Reset) das Passwort abfragen soll.
	Stellen Sie hier ein, ob das Gerät nach einem Neustart (Reset) das Passwort abfragen soll.
	Stellen Sie hier ein, ob das Gerät nach dem Einschalten aus dem Standby Modus das Passwort abfragen soll.

Bestätigen Sie Ihre Einstellungen bei der Einrichtung mit Bildschirm:

. Es erscheint folgender

SuperPIN und UUID

Nachdem Sie die Einstellungen vorgenommen haben, erscheint auf dem Bildschirm die SuperPIN und die UUID (Universally Unique IDentifier = eindeutige Geräteidentifikation).

Hinweis

Notieren Sie diese Daten in Ihre Bedienungsanleitung und bewahren diese an einem sicheren Ort auf.

Diese Angaben benötigen Sie, wenn Sie das Passwort 3 Mal falsch eingegeben haben. Das Navigationsgerät kann dann nur mit diesen Angaben freigeschaltet werden.

Fingerabdrucksensor

Ihr Navigationssystem ist mit einem Fingerabdrucksensor ausgestattet.

Was bietet Ihnen diese Technik?

In erster Linie Komfort, denn Sie müssen keine Passwörter mehr eingeben sondern authentisieren sich einfach durch Ihren Fingerabdruck.

Hinweis

Verwahren Sie Ihre Kennwörter und Zugangsdaten an einem sicheren Ort auf. Wenn es nicht möglich ist, sich über Fingerabdruck zu authentifizieren (z.B. an fremden Geräten), können Sie sich, wie gewohnt, mit dem Passwort anmelden.

Fingerabdruck hinterlegen

1. Um einen Fingerabdruck zu hinterlegen, gehen Sie in das Untermenü

Aktive Profil-Einstellungen

und wählen dort den Punkt

Fingerabdruck ändern

1. Sie werden aufgefordert, Ihren Finger mehrmals langsam über den Sensor zu ziehen:

1. War das Einscannen des Fingerabdrucks erfolgreich, erscheint der folgende Bildschirm:

1. Diesen Vorgang wiederholen Sie, bis der Fingerabdruck mehrfach erfolgreich eingescannt wurde.

2. In dem folgenden Bildschirm werden Sie gefragt, ob Sie den gescannten Finger-abdruck speichern wollen:

1. Bestätigen Sie Ihre Eingabe mit

Sie können sich jetzt mit Ihrem gespeicherten Fingerabdruck an Ihrem Gerät anmelden.

Nachträgliche Einstellungen vornehmen

Wenn Sie bereits ein Passwort eingeben oder einen Fingerabdruck hinterlegt haben und nachträglich Einstellung vornehmen bzw. das Passwort ändern möchten, starten Sie die Security Funktion. Geben Sie Ihr aktuelles Passwort ein. Es erscheint folgender Bildschirm:

Taste		Beschreibung
	Aktive Profil-Einstellungen	Passwort oder Hinweistext ändern;Fingerabdruck hinterlegen / ändern
	Authentifizierungs-Einstellungen	Authentifizierungs-Einstellungen (s. Seite 24,Einstellungen vornehmen)
	SuperPIN anzeigen	SuperPIN und UUID anzeigen (siehe Seite 25)
	Auf Standard zurücksetzen	Setzt die komplette Security-Funktion zurück. Nach Aus-führen dieser Funktion werden alle Security-Einstellungssowie Passwörter gelöscht. Um diese Funktion ausführenzu können, müssen Sie Ihr Passwort noch einmal eingebenund bestätigen.

Passwortabfrage

Wenn Sie ein Passwort oder einen Fingerabdruck über die Security Funktion festgelegt haben, erscheint, je nach Einstellung, beim Neustart des Gerätes eine Passwortabfrage.

1. Geben Sie über das Tastenfeld das von Ihnen angelegte Passwort ein oder ziehen Sie den von Ihnen zuvor festgelegten Finger (Fingerkuppe) über den Fingerab-

drucksensor. Das Symbol zeigt an, ob Sie einen Fingerabdruck hinterlegt haben.

Hinweis

Das Passwort wird in Form von Sternchen (****) angezeigt.

1. Der von Ihnen hinterlegte Hinweistext wird bei Antippen des Fragezeichens angezeigt.

2. Tippen Sie zum Bestätigen der Eingabe auf

Hinweis

Haben Sie das Passwort 3 Mal falsch eingeben, müssen Sie die SuperPIN eingeben. Sollten Sie auch diese verlegt haben, wenden Sie sich mit Angabe der UUID an Ihr Service Center. Die UUID wird im unteren Bildschirm eingeblendet.

Navigationssystem zurücksetzen

Sie haben die Möglichkeit, Ihr Navigationssystem zurückzusetzen, falls es nicht mehr ordnungsgemäß reagiert oder arbeitet.

Diese Möglichkeit startet das Navigationssystem neu, ohne dass eine Neuinstallation erforderlich ist. Der Reset wird oft verwendet, um den Speicher zu reorganisieren. Dabei werden alle laufenden Programme abgebrochen und der Arbeitspeicher wird neu initialisiert.

Sie haben zwei Möglichkeiten, Ihr Gerät zurückzusetzen.

Soft Reset

Um einen Soft Reset durchzuführen, haben Sie zwei Möglichkeiten:

1. Möglichkeit

1. Drücken Sie kurz auf den Ein-/Ausschalter. Der folgende Bildschirm erscheint:

1. Wenn Sie einen Soft Reset durchführen wollen, tippen Sie auf die Schaltfläche

Weitere Informationen zu diesem Bildschirm finden Sie im Abschnitt Ein- und Ausschalten, Seite 21.

2. Möglichkeit

1. Führen Sie den optional mitgelieferten Stift oder einen geeigneten spitzen Gegensstand (z. B. eine aufgebogene Büroklammer) mit leichtem Druck in die Reset-Öffnung ein.

Vollständiges Abschalten/Hard Reset

Achtung!

Ein Hard Reset löscht alle Daten im flüchtigen Speicher.

Ihr Navigationssystem befindet sich im Normalfall im Standby Modus, wenn Sie es durch kurzes Drücken des Ein-/Ausschalters ausgeschaltet haben. Darüber hinaus kann das System auch vollständig ausgeschaltet werden, wodurch die Energieaufnahme so niedrig wie möglich gehalten wird. Bei diesem vollständigen Ausschalten gehen alle Daten des flüchtigen Speichers verloren (Hard Reset).

So schalten Sie Ihr Navigationssystem vollständig aus:

1. Schieben Sie den Hauptschalter auf OFF, um das Gerät auszuschalten.
2. Schieben Sie den Hauptschalter wieder auf ON, um den Hard Reset durchzuführen.

Ist Ihr Gerät werksseitig bereits mit den Basisdaten der Navigationssoftware im nicht flüchtigen Speicher ausgestattet, ist eine Neuinstallation nach einem Hard Reset nicht erforderlich.

Navigieren

Sicherheitshinweise Navigation

Eine ausführlichere Bedienungsanleitung finden Sie auf der beiliegenden CD/DVD.

Hinweise für die Navigation

• Bedienen Sie das Navigationssystem nicht während der Fahrt, um sich selbst und andere vor Unfällen zu schützen!
• Falls Sie die Sprachhinweise einmal nicht verstanden haben oder sich nicht sicher sind, was an der nächsten Kreuzung zu tun ist, können Sie sich anhand der Karten- oder Pfeildarstellung schnell orientieren. Schauen Sie jedoch nur dann auf das Display, wenn Sie sich in einer sicheren Verkehrssituation befinden!

Achtung!

Die Straßenführung und die Straßenverkehrsordnung haben Vorrang vor den Anweisungen des Navigationssystems. Folgen Sie den Anweisungen nur, wenn es die Umstände und die Verkehrsregeln erlauben! Beachten Sie auch, dass die Geschwindigkeitswarnhinweise Ihres Navigationssystems nicht verbindlich sind; befolgen Sie die Geschwindigkeitsempfehlungen auf den Verkehrsschildern. Das Navigationssystem führt Sie auch dann ans Ziel, wenn Sie von der geplanten Route abweichen müssen.

• Die ausgegebenen Richtungshinweise des Navigationssystems entbinden den Fahrzeugführer nicht von seiner Sorgfaltspflicht und Eigenverantwortung.
• Planen Sie die Routen, bevor Sie losfahren. Wenn Sie unterwegs eine neue Route eingeben möchten, unterbrechen Sie die Fahrt.
• Um das GPS-Signal korrekt zu empfangen, dürfen keine metallischen Gegenstände den Funkempfang behindern. Befestigen Sie das Gerät mit der Saugnapfhalterung an der Innenseite der Windschutzscheibe oder in der Nähe der Windschutzscheibe. Probieren Sie verschiedene Stellen in Ihrem Fahrzeug aus, um einen optimalen Empfang zu bekommen.

Hinweise für die Benutzung im Fahrzeug

• Achten Sie bei der Installation der Halterung darauf, dass die Halterung auch bei einem Unfall kein Sicherheitsrisiko darstellt.
• Befestigen Sie die Komponenten fest in Ihrem Fahrzeug und achten Sie bei der Installation auf freie Sichtverhältnisse.
• Der Bildschirm des Gerätes kann Lichtreflektionen hervorrufen. Achten Sie daher darauf, dass Sie während des Betriebes nicht geblendet werden.
• Verlegen Sie das Kabel nicht in direkter Nähe von sicherheitsrelevanten Komponenten.
• Befestigen Sie die Halterung nicht im Funktionsbereich der Airbags.
• Überprüfen Sie in regelmäßigen Abständen die sichere Haftung des Saugnapfes.
• Der Stromversorgungsstecker verbraucht auch dann Strom, wenn kein Gerät angeschlossen ist. Entfernen Sie ihn bei Nichtbenutzung, um ein Entladen der Autobatterie zu vermeiden.
• Prüfen Sie nach der Installation sämtliche sicherheitsrelevanten Einrichtungen im Fahrzeug.

Hinweis

Lassen Sie Ihr Navigationssystem nicht im Fahrzeug wenn Sie es verlassen. Aus Sicherheitsgründen sollten Sie auch die Autohalterung abmontieren.

Antennenausrichtung

Für den Empfang der GPS-Satellitensignale muss die Antenne eine freie Sicht zum Himmel haben. Probieren Sie bei nicht ausreichendem Empfang im Fahrzeug verschiedene Montage- und Antennenausrichtungsmöglichkeiten aus.

I. Autohalterung montieren

Achtung!

Befestigen Sie die Halterung für das Gerät so an der Windschutzscheibe, dass dadurch die Sicht nicht behindert wird.

Je nach Ausführung kann Ihr Navigationssystem alternativ auch mit einer anderen ähnlichen Autohalterung ausgestattet sein.

Hinweis

Reinigen Sie die Scheibe gründlich mit einem Glasreiniger. Bei Temperaturen unter 15° C die Scheibe und den Sauger etwas erwärmen.

Setzen Sie die Autohalterung mit dem Saugnapf direkt an die Windschutzscheibe und drücken Sie den Schnapphebel nach unten. Der Saugnapf saugt sich am Untergrund fest.

II. Navigationssystem befestigen

1. Setzen Sie das Gerät mittig unten auf die Halteschale (①).
2. Drücken Sie das Navigationssystem an der Oberseite leicht nach hinten (②) bis der Klemmhalter hörbar einrastet.
3. Verbinden Sie den Autoadapter (s. Seite 17) und ggf. die TMC-Wurfantenne mit Ihrem Navigationssystem und stecken Sie ggf. eine Speicherkarte ein.

(Abbildung ähnlich)

1. Setzen Sie die Halteschale auf die Befestigungsnasen der Autohalterung.
2. Schieben Sie die Einheit jetzt nach unten bis sie hörbar einrastet.
3. Jetzt können Sie die komplette Einheit an der gereinigten Windschutzscheibe anbringen.

Alternative Befestigung über Halteschale mit Erweiterungsstecker

Eine detaillierte Abbildung zu der optionalen Halteschale mit Erweiterungsstecker finden Sie auf den Seiten 14 und 15. Um Ihr Navigationssystem über diese Halteschale zu festigen, gehen Sie wie folgt vor:

1. Setzen Sie das Gerät mittig unten auf die Halteschale (①).
2. Drücken Sie das Gerät leicht nach hinten (②) bis es hörbar einrastet.

(Abbildung ähnlich)

1. Verbinden Sie jetzt den Autoadapter (s. Seite 17) und ggf. sonstige Verbindungskabel mit der Halteschale.
2. Setzen Sie die Halteschale auf die Befestigungsnasen der Autohalterung.
3. Schieben Sie die Einheit jetzt nach unten bis sie hörbar einrastet.
4. Jetzt können Sie die komplette Einheit an der gereinigten Windschutzscheibe anbringen.

Stromversorgung über Autoadapter

1. Stecken Sie den Stecker (1) des Verbindungskabels in den dafür vorgesehenen Anschluss an der Unterseite Ihres Gerätes (S. 11).

2. Stecken Sie jetzt den Stromversorgungsstecker (②) in den Zigarettenanzünder und sorgen Sie dafür, dass dieser während der Fahrt nicht den Kontakt verliert. Dies kann sonst zu Fehlfunktionen führen.

Hinweis

Ziehen Sie nach der Fahrt oder wenn Sie das Fahrzeug längere Zeit abstellen den Stromversorgungsstecker aus dem Zigarettenanzünder. Die Autobatterie kann sich sonst entladen. Schalten Sie das Navigationssystem in diesem Fall über den Ein-/ Ausschalter aus.

IV. Navigationssoftware starten

Hinweis

Enthält Ihre Speicherkarte (zusätzliches) Kartenmaterial muss diese während der Benutzung des Navigationssystems immer im Gerät eingelegt sein.

Wird die Speicherkarte während der Benutzung auch nur kurzzeitig entfernt, muss zum Neustart des Navigationssystems ein Reset durchgeführt werden (siehe Seite 30). Je nach Navigationssystem geschieht dieser Reset automatisch.

1. Schalten Sie Ihr Navigationssystem ein.
2. Je nach Ausführung startet die Navigationssoftware sofort bzw. nach Antippen der Navigationsschaltfläche auf dem Hauptbildschirm.
3. Tippen Sie auf dem Bildschirm Navigation an und geben Sie die Adresse Ihres Navigationszieles ein. Zum Starten der Navigation bestätigen Sie Ihre Eingabe durch

Anklicken des Symbols 🚗. Bei ausreichendem Satellitenempfang erhalten Sie nach kurzer Zeit die Weginformationen auf dem Bildschirm, ergänzt durch Sprachanweisungen.

Informationen zur weiteren Bedienung der Navigationssoftware entnehmen Sie bitte dem ausführlichen Benutzerhandbuch auf der Navigations-CD/DVD. Dabei handelt es sich um eine PDF Datei, die Sie mit jedem Acrobat Reader lesen und ausdrucken können.

Hinweis

Der GPS-Empfänger benötigt beim ersten Gebrauch einige Minuten, bis er initialisiert ist. Auch wenn das Symbol für ein vorhandenes GPS-Signal angezeigt wird, kann die Navigation ungenau sein. Bei allen weiteren Fahrten dauert es ca. 30-60 Sekunden, bis ein korrektes GPS-Signal vorhanden ist, ausreichende „Sicht“ zu den Satelliten vorausgesetzt.

Integrierter FM-Transmitter

Ihr Navigationssystem ist mit einem FM-Transmitter (UKW-Sender mit schwacher Sendeleistung) ausgestattet.

Für die Nutzung des FM-Transmitter wird die Stromversorgung durch einen Zigarettenanzünder empfohlen. Mit Hilfe des FM-Transmitters können Sie ohne Kabel Navigationsansagen und andere Audioausgaben vom Navigationssystem an das Autoradio senden.

Rechtlicher Hinweis

In einigen Ländern ist die Verwendung eines FM-Transmitters untersagt. Bitte informieren Sie sich über die rechtliche Situation und verwenden Sie diese Funktion nur dort, wo es zugelassen ist. Wir haften nicht für Schäden, die aus der Nutzung dieser Funktion entstehen.

Start des FM-Transmitters

Um den FM-Transmitter zu starten, tippen Sie in der Navigation auf auf

Geräteeinstellungen

FM-Transmitter

Übersicht Hauptbildschirm

Beschreibung der Schaltflächen

Taste		Beschreibung
[202A]	Lautstärke FM-Transmitter	Lautstärkeregler(ausschließlich FM-Transmittersteuerung)
	FM-TransmitterAnAus	FM-Transmitter ein-/ausschalten
	Auto-ReaktivierenInVein	FM-Transmitter reaktivieren (Reaktivierungsbenachrichtigung bei Einstecken des Gerätes in die Halteschale)
	Frequenzauswahl	Einstellung der Frequenz (s. Seite 40)
	TesttonAnAus	Aktiviert/deaktiviert Beispielmusikstück für die Einstellung im Radio
		Zurück

Frequenzauswahl

Hier können Sie mit den Schaltflächen (UKW) einstellen.

Hinweis

Wenn die Nutzung der Frequenz überlastet ist, (z.B. durch Radiosender) weichen Sie auf eine andere Frequenz aus. Sie haben die Möglichkeit, bis zu sechs verschiedene Frequenzen zu speichern.

1. Um die aktuell eingestellte Frequenz zu speichern, gehen Sie wie folgt vor:

2. Wählen Sie die gewünschte Frequenz aus.

3. Um diese Frequenz einem bestimmten Programmplatz zuzuweisen, tippen Sie länger auf diese Schaltfläche. Es erscheint folgender Bildschirm:

1. Bestätigen Sie mit

Sprachkommandos (optional)

Während der Navigation kann über längeres Drücken auf den Touchscreen bzw. kurzen Druck auf das Lautstärkerad (s. Seite 13) der Spracheingabemodus aktiviert werden. Ein kurzer Hinweiston weist darauf hin, dass das Navigationssystem für die Spracheingabe bereit ist.

Zeichenerklärung:

• () alternative Wörter;
• [ ] Füllwörter
- „|“ Alternativen;
- < > angezeigter Inhalt sprechbar

Je nach aktueller Ansicht sind dabei die folgenden Kommandos möglich:

Gültigkeitsbereich Kommando

immer gültig

• Menü | Hauptmenü
• nein [danke]
• ja [bitte] | okay | in Ordnung
• übernehmen | auswählen
• [gehe] zurück

• [Dialog] (abbrechen | Abbruch | Ende)
- ([eine|die] neue Stadt | [einen|den] neuen Ort) | ([eine|die] [neue] Stadt | [einen|den] [neuen] Ort) (eingeben | wählen | auswählen) | Stadteingabe | Ortseingabe
- [ein] neues Ziel | [ein] [neues] Ziel (eingeben | wählen | auswählen) | Zieleingabe
- [eine|die] neue (P L Z | Postleitzahl) | [eine|die] [neue] (P L Z | Postleitzahl) (eingeben | wählen | auswählen) | Postleitzahleingabe

- Hilfe

• (allgemeine | globale) (Hilfe | Kommandos)
• [zur] (Karte | Kartendarstellung | Kartenansicht) | Karte anzeigen
- Lautstärkeeinstellung | Lautstärke (einstellen | ändern)

• Lautstärke verringern | leiser

• Lautstärke erhöhen | lauter

• Lautstärke aus | stumm schalten | Ruhe | Ton aus
• Lautstärke an | Lautsprecher an | Ton an

Hauptmenü

• (andere | weitere) Anwendungen
- Einstellungen | Optionen

Gültigkeitsbereich	Kommando
Hauptmenü	[ein] neues Ziel | [ein] [neues] Ziel (eingeben | wählen | auswählen) | Zieleingabe Favoriten | Gespeicherte Ziele | Meine ZieleRoute ändern | RoutenplanungRouteninformation | InfoZielführung starten(Zielführung | Navigation) stoppen | stoppe (Zielführung | Navigation) | anhalten
in der Karte	[zeige] (Kompassansicht | Kompass | GPS Ansicht)[zeige] dynamische (Ansicht | Karte | Kartenansicht)[zeige] (nur | normale) (Karte | Kartenansicht)[zeige] (Pfeil und Karte | Karte und Pfeil | Karte mit Pfeilen | Karte mit Pfeil)[zeige] (3 D | dreidimensionale) [Karte | Ansicht | Kartenansicht | Darstellung][zeige] (2 D | zweidimensionale) [Karte | Kartenansicht | Ansicht | Darstellung][zeige] [Karte] (Nordausrichtung | Ausrichtung Nord | 2 D Nord | nordweisend)[Ansicht | Karte | Kartenansicht] (vergrößern | hineinzoomen | reinzoomen | größer)[Ansicht | Karte | Kartenansicht] (verkleinern | herauszoomen | rauszoomen | kleiner)
Quickmenü
im Quick-menü
[Button im Quickmenü]
andere Anwendungen
• weitere AnwendungenKontaktadressen | Adressen | Kontakte | Adressbuch | Contact ViewerReiseführer | Travel GuideM P 3 [Spieler | Player]Navigation | NaviTelefonBildbetrachter | Picture Viewer

Lautstärkeein- • Tastenklick [Lautstärke]) (verringern | runter | leiser)

Gültigkeitsbereich	Kommando
stellungenLautstärkeeinstellungen	Tastenklick [Lautstärke] (erhöhen | lauter | hoch)(M P 3 | Musik) [Lautstärke]) (verringern | leiser | runter)M P 3 [Lautstärke] (erhöhen | lauter | hoch)Sprach [Lautstärke] (verringern | leiser | runter)Sprach [Lautstärke] (erhöhen | lauter | hoch)
bei Listen
•	nächste Seite | runter | nach unten | weiterevorherige Seite | hoch | nach oben | rauf
Detailansicht
• Karte (verstecken | ausblenden)Karte (anzeigen | einblenden)	wenn Button aktiv[ Zielführung] starten | Los | ja [bitte] | Goanrufen | Telefonanruf | Telefon[als] HeimatadresseOrt als FavoritRoutenoptionen
letzte Orte
• Alle letzten Orte löschen	lösche| löschenlösche| löschen
für die Ziel-eingabe	([eine|die] [neue] Stadt | [einen|den] [neuen] Ort) [eingeben | wählen | auswählen] | Stadteingabe | Ortseingabe[die] Koordinaten [eingeben | wählen | auswählen] | Koordinateneingabe[ein|das] [neues] Land [eingeben | wählen | auswählen] | Landeingabe | Land neu[eine|die] [neue] Hausnummer [eingeben | wählen | auswählen] | Hausnummereingabe | HausKreuzung | Kreuzungen[zur] (Straßenmitte | Mitte)[eine|die] [neue] Straße | [einen|den] [neuen] Straßennamen)[eingeben | wählen | auswählen] | Straßeneingabe
Gültigkeits-bereich	Kommando
für die Zieleingabe	[zur] Stadtmitte | [zur] Ortsmitte | [zum] [Stadt|Orts] Zentrum | [zur] InnenstadtTastatur | Tastatureingabe | Eingabe[Eingabe] wiederholen | Wiederholung | Erneut | Noch einmal | Noch mal[eine|die] [neue] (Postleitzahl | PLZ) [eingeben | wählen | auswählen] | PostleitzahleingabeFavoriten | Gespeicherte Ziele | Meine ZieleZielführung starten | Los | ja [bitte] | Go[eine] neue Eingabe [machen] | Neueingabe | neu | wiederholen[zur] nächsten (Hausnummer | Nummer)Sonderziele | POI

Bei Sonder- zielen

-

Wo suchen:

- Entlang der Strecke

- an einem bestimmten Ort | [wähle] (Ort | Stadt) [wählen | eingeben]

- am Zielort

- in der Nähe

Bei Favoriten

alle löschen | alle Favoriten löschen

- Neuer Favorit

Wenn Favorit neu eingegeben wird:

- neues Ziel [eingeben]

- Sonderziel

- aktuelle Position

-

Tourenplan

im Tour-Editor:

- letzte bekannte Position

- Ziel hinzufügen

- laden | speichern | laden speichern

- Route optimieren

in der Tour-File-Liste

-

• [aktuelle] [Route] speichern

Gültigkeitsbereich	Kommando
	in der Routenbarbeitung:
Tourenplanlöschenumbenennen	bearbeitenAktuelle Route speichern | [Route] speichern
Routeninformation	Wegbeschreibung | RoutenbeschreibungVerkehrslage | Verkehrsinformation | Stauinfo | Staulageim Untermenü Verkehrslage:[T M C] (Einstellungen | einstellen)Route sperren | Strasse sperren | Sperren | Abschnitt sperrenim Untermenü Route sperren:[alle] [Sperrungen] (löschen | aufheben)<Distanz, für die eine Sperrung eingerichtet werden soll>
gehe zu	im Untermenü: Gehe Zu
aktuelle Position | StandortZiel | ZielgebietÜbersichtStartpunkt | Start	Routensimulation | Simulation | Simulieren

Einstellungen

- Routenoptionen | Routeneinstellungen

in den Routenoptionen:

• Stauumfahrung
• Fähren
• Autobahn
• Mautstraßen
  • Art der Route | Routentyp
  • Fahrzeugtyp | Fahrzeug

- Darstellung | Display | Displayeinstellung | Karteneinstellungen in den Darstellungseinstellungen:

• Autozoom
• Kartenfarben
  • [2 D] Kartenausrichtung
• Kartenansicht
• Darstellungsart

Gültigkeitsbereich	Kommando
Uhrzeitformat | Uhrzeitanzeige
Einstellungen	Sprache einstellen | Spracheinstellungenin den Spracheinstellungen:
Tastaturlayout
Sprache
TTS
Geräteeinstellung
	Programmeinstellungen | Applikationseinstellungen | Software-einstellungenin den Programmeinstellungen:
GPS Spur
Aktive Karte
Geschwindigkeitsbegrenzung
Zeitzone
Einheiten
TMC-Einstellungen | TMC [Sender]
in den TMC-Einstellungen:
Sendersuche
vorheriger Sender
nächster Sender
TMC Anbieter
Stauumfahrung

Hinweis

Sprechen Sie die Kommandos laut und deutlich in Richtung des Navigationssystems. Während der Spracheingabe sollten keine Nebengeräusche (Radio, Lüftung, laute Gespräche) auftreten.

Freisprecheinrichtung über Bluetooth (optional)

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass andere Geräte, die ebenfalls diese Technologie unterstützen, ohne Kabel miteinander kommunizieren können.

Bevor Sie Ihr Navigationssystem als Freisprecheinrichtung mit Ihrem Bluetooth Mobiltelefon nutzen können, müssen die beiden Geräte aufeinander abgestimmt werden (Koppelung).

Hinweis

Bitte lesen Sie in der Bedienungsanleitung Ihres Mobiltelefons wie Sie die Bluetoothfunktion einschalten.

Bluetooth Anwendung starten

1. Klicken Sie auf die Option Bluetooth.

Hinweis

Wurde Bluetooth manuell deaktiviert, muss die Funktion zur aktiven Nutzung zunächst wieder re-aktivert werden.

1. Es erscheint nun der Bluetooth Hauptbildschirm auf Ihrem Navigationsgerät.

Übersicht des Hauptbildschirms

Taste Name Beschreibung

	Exit Verlassen Sie über dieses Feld die Anwendung
	Anrufverlauf Zeigt den Verlauf der getätigten und der empfange- nen Anrufe an.
	Nachrichten Hierüber sehen Sie das Postfach Ihres Mobiltelefons ein. Sie können Nachrichten empfangen, schreiben und versenden.
	Telefonbuch Rufen Sie hierüber die auf dem Mobiltelefon gespei- cherten Kontakte auf. Die Unterstützung dieser Funk- tion ist abhängig vom jeweiligen Handy.
	Zurück Vorherige Seite des Hauptbildschirms
	Löschen Löschen Sie mit diesem Feld die über das Tastenfeld eingegeben Nummer.
	Anrufen Wählen Sie mit diesem Feld die über das Tastenfeld eingegeben Nummer.
	Tastenfeld Über das Tastenfeld geben Sie die Ziffern der anzuru- fenden Telefonnummer ein.
	Lautstärke Stellen Sie hierüber die Lautstärke des Mikrofons und des Lautsprechers ein.

Taste Name Beschreibung

Einstellungen der Freisprech-einrichtung

Pairing – Navigationsgerät und Mobiltelefon koppeln

Einstellungen zur automatischen SMS Synchronisation zwischen Navigationsgerät und Mobil-telefon

Einstellungen zur automatischen Synchronisation zwischen Navigationsgerät und Mobiltelefon

Einstellung der Basislautstärke des Mikrofons und des Lautsprechers ein.

oder

Bluetooth-Funktion aktivieren bzw. deaktivieren

Navigationsgerät und Mobiltelefon koppeln

1. Aktivieren Sie die Bluetooth-Funktion auf Ihrem Mobiltelefon.

Hinweis

Jedes Mobiltelefon benutzt dazu unterschiedliche Wege. Lesen Sie daher unbedingt die Anleitung Ihres Mobiltelefons.

1. Wählen Sie unter den Einstellungen der Freisprecheinrichtung Ihres Navigationsge-
   rätes die Option 📋 (Pairing – Navigationsgerät und Mobiltelefon koppeln). Die Suche nach einem bluetoothfähigen Gerät beginnt.
2. Wählen Sie aus der Liste das entsprechende Mobiltelefon aus.
3. Starten Sie die Kopplung durch die Betätigung des Felds Koppeln.
4. Ihr Mobiltelefon erkennt das Navigationsgerät. Sie werden aufgefordert einen 4-stelligen PIN-Code einzugeben. Dieser lautet für Ihr Navigationsgerät 1 2 3 4.
5. Ihr Mobiltelefon wird erkannt und die Freisprecheinrichtung über das Navigations-system steht Ihnen jetzt zur Verfügung.

Hinweis

Sobald Sie das Navigationsgerät ausschalten oder es zu einer räumlichen Trennung zwischen Ihrem Mobiltelefon und dem Navigationsgerät kommt, muss diese Prozedur wiederholt werden.

Eingehende Anrufe annehmen

Taste	Beschreibung
	Anruf annehmen
	Anruf ablehnen/beenden

Anrufe tätigen

1. Tippen Sie im Bluetooth-Hauptbildschirm über das Tastenfeld (s. S. 49) die Nummer ein, die Sie anrufen möchten.
2. Klicken Sie auf das Feld , um den Anruf zu tätigen.

Während eines Anrufes

Taste	Beschreibung
Auflegen	Anruf beenden
	Mikrofonlautstärke erhöhen
	Mikrofonlautstärke verringern
	Gespräch an das Mobiltelefon zurückgeben

MP3-Player (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem auch mit einem MP3- Player ausgestattet.

Starten Sie den MP3-Player vom Hauptbildschirm aus durch Tippen auf die Schaltfläche „MP3-Player“. Alternativ kann der MP3-Player auch aus der Navigationssoftware heraus gestartet werden.

Alle auf der Speicherkarte befindlichen MP3-Dateien können in eine Favoritenliste übernommen werden und stehen zur Wiedergabe bereit. (Die Speicherkarte darf dabei nicht schreibgeschützt sein.)

Übersicht des Hauptbildschirms

Taste		Beschreibung
		Verlassen Sie über dieses Feld die Anwendung
		Öffnet die Favoritenliste
		Zur Titelauswahl
		Wechsel der Wiedergabemodi:Normal: Spielt alle Dateien in IhrerReihenfolge ab und stoppt nach der letzten Datei.Shuffle: Abspielen einer zufällig ausgewählten Datei.Repeat: Wiederholt die aktuelle Datei permanent.Repeat all: Spielt alle Dateien in Ihrer Reihenfolge ab und fängt nach dem Abspielen der letzten Datei von der ersten Datei erneut an.
		Anzeige des aktuellen Wiedergabemodus

Taste			Beschreibung
			Reduziert die Bildschirmhelligkeit auf ein Minimum, um Strom zu sparen.
			Lesezeichen festlegen/hinzufügen
	oder		Erhöht oder verringert die Lautstärke.Die Anzeige im oberen rechten Feld des Bildschirms zeigt den aktuellen Lautstärkepegel an.
			Aktion abbrechen / zurück in das vorige Menü
	oder		Springt zum vorherigen oder nächsten Titel. Während der Wiedergabe kann im laufenden Titel vor- oder zurückgespult werden.
			Startet die Wiedergabe.
			Beendet die Wiedergabe

Titel auswählen und in die Favoritenliste aufnehmen

Um Titel auszuwählen, tippen Sie auf und wählen die Titel aus, die Sie in die Favoritenliste aufnehmen möchten.

Hier haben Sie drei Möglichkeiten, die Titel zu markieren:

• Tippen Sie auf 📄, um alle Titel inkl. aller Unterordner zu markieren.
• Tippen Sie auf 📄, um alle Titel in der aktuellen Ansicht zu markieren.
• Tippen Sie auf , um alle Markierungen innerhalb eines Ordners aufzuheben.

Die ausgewählten Titel werden durch ein gekennzeichnet.

Um Ihre Auswahl zu bestätigen, tippen Sie nun auf . Erst dann werden die markierten Titel in die Favoritenliste übernommen.

Zur Titelauswahl in Unterordnern tippen Sie den gewünschten Ordner an und wählen die gewünschten Titel hier aus.

Sind in einem Verzeichnis nicht alle Titel ausgewählt wird dies durch das Symbol angezeigt.

Favoritenliste

Durch Tippen auf das gelangen Sie in die Favoritenliste:

Alle Titel löschen Sie mit

Einzelne Titel löschen Sie mit

Bestätigung mit

zur Übernahme der neuen Auswahl in Favoritenliste.

Liste der festgelegten Lesezeichen

Durch Tippen auf das

gelangen Sie in die Liste der festgelegten Lesezeichen:

Alle Lesezeichen löschen Sie

Einzelnes Lesezeichen löschen Sie mit

Bestätigung mit

zur Übernahme der neuen Auswahl in der Liste der Lesezeichen.

Picture Viewer (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem auch mit einem Picture Viewer ausgestattet.

Mit dem Picture Viewer können Sie Bilder im jpg-Format, die sich auf Ihrer Speicherkarte befinden, auf Ihrem Navigationssystem ansehen. Sämtliche Bilder, die sich auf der Speicherkarte befinden, sind sofort verfügbar.

Bedienung des Picture Viewers

Starten Sie den Picture Viewer vom Hauptbildschirm aus durch Tippen auf die Schaltflächen „Picture Viewer“. Alternativ kann der Picture Viewer auch aus der Navigations-software heraus gestartet werden.

Hauptbildschirm

Abb.: Miniatur-Ansicht

Mit den beiden Pfeiltasten bewegen Sie die Miniatur-Ansicht nach rechts oder links. Tippen Sie auf ein bestimmtes Bild, um dieses im Vollbildmodus anzuzeigen. Durch Tippen auf gehen Sie in der Miniaturansicht wieder auf den Anfang zurück.

Durch Tippen auf das Symbol 📍 beenden Sie die Anwendung.

Die Dia-Show starten Sie durch Tippen auf das Symbol ▶.

Vollbildansicht

Abb.: Vollbildansicht ohne Service-Leiste

Tippen Sie in der Vollbildansicht in den unteren Bildschirmbereich, um die Service-Leiste zu aktivieren:

Abb.: Vollbildansicht mit Service-Leiste

Taste	Beschreibung
	Vorheriges Bild
	Drehen um je 90° im Uhrzeigersinn
	Rasterfelder einblenden
	Dia-Show startenDia-Show unterbrechen
	Drehen um je 90° gegen den Uhrzeigersinn
	Nächstes Bild

Durch Tippen in die Mitte des Bildes, kehren Sie in die Miniatur-Ansicht zurück.

Durch Tippen auf das Symbol (Rasterfelder einblenden), wird das gezeigte Bild in 6 Felder unterteilt.

Abb.: Vollbildmodus mit Rasterfeldern

Durch Tippen auf ein Viereck wird dieser Bereich des Bildes vergrößert dargestellt:

Durch Tippen in die Mitte des Bildes gelangen Sie in den Vollbildmodus zurück.

Video-Player (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem auch mit einem Video Player ausgestattet.

Starten Sie den Video-Player vom Hauptbildschirm aus durch Tippen auf die Schaltfläche "Video-Player".

Übersicht des Hauptbildschirms

Video auswählen und abspielen

Tippen Sie im Hauptbildschirm auf , um in den Datei Explorer zu gelangen:

Wählen Sie das gewünschte Video aus und bestätigen Sie mit

Taste			Beschreibung
		oder	Vorspulen / Zurückspulen
		oder	Erhöht oder verringert die Lautstärke.Die Anzeige in der oberen rechten Ecke des Bildschirms zeigt den aktuellen Lautstärkepegel an.
			Datei Explorer
			Startet die Wiedergabe.
			Hält die Wiedergabe an der gewünschten Stelle an
			Beendet die Wiedergabe.
			Bestätigen einer Aktion
			Zurück in das vorige Menü
			Schließt die Anwendung.

Travelguide (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem auch mit einem Travelguide ausgestattet.

Der Travelguide liefert allgemeine Informationen zu verschiedenen Bereichen einzelner Städte oder Regionen in Europa, wie z.B. Sehenswürdigkeiten, Restaurants, Kultur und Reiseinfos.

Starten Sie den Travelguide vom Hauptbildschirm aus durch Antippen der Schaltfläche „Travelguide“. Alternativ kann der Travelguide auch aus der Navigationssoftware heraus gestartet werden. Wenn Sie sich über etwas informieren wollen, wählen Sie zunächst das Land, dann die Stadt oder Region aus. Im Anschluss daran wählen Sie die Kategorie aus.

Abb. 1 Abb. 2

Abb. 3 Abb. 4

Wenn Sie zu dem angezeigten Ziel navigieren wollen, bestätigen Sie mit . Die Adresse steht dann der Navigationssoftware als Ziel zur Verfügung.

Hinweis

Die Auswahlmöglichkeiten innerhalb des Travelguides können je nach Softwareausstattung variieren.

AlarmClock (Weckfunktion) (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem mit einer AlarmClock / Weckfunktion ausgestattet.

Starten Sie diese Funktion vom Hauptbildschirm aus durch Antippen der Schaltfläche „AlarmClock“.

Die Weckfunktion kann sowohl als normaler Wecker bei ausgeschaltetem Gerät (Standby Modus / Stromsparmodus) wie auch als Erinnerung während der laufenden Navigation erfolgen.

Übersicht des Hauptbildschirms

Diese Ansicht erscheint, wenn Sie noch keine Weckzeit eingerichtet haben. Geben Sie die Weckzeit im 24-Stunden-Format ein und bestätigen Sie Ihre Eingabe

Beschreibung der Schaltflächen

Taste		Beschreibung
	10:47:49	Aktuelle Systemzeit
		Einrichtungsmodus (Einstellen von Lautstärke, Systemzeit und Weckton)
		Nachtmodus (Schaltet das Gerät in den Standby Modus)
		Neueinrichtung/Deaktivieren der Weckfunktion
		Einstellen Weckzeit
		Löschen der Eingabe
		Bestätigungsschaltfläche
		Lautstärke verringern
		Lautstärke erhöhen
		zurück in das vorige Menü
		schließt die Anwendung

Einstellen der Systemzeit

In der oberen rechten Bildschirmecke befindet sich die Anzeige der aktuellen Uhrzeit. Diese können Sie wie folgt anpassen:

1. Tippen Sie im Hauptbildschirm auf . Es erscheint folgender Bildschirm:

1. Tippen Sie auf 📄, um hier die Zeiteinstellung vorzunehmen.

Hinweis

Die Systemzeit wird bei GPS-Empfang aktualisiert. Beachten Sie dabei auch die korrekte Zeitzoneneinstellung.

Auswahl eines Wecktons

1. Um einen Weckton auszuwählen tippen Sie auf

1. Wählen Sie den gewünschten Weckton aus und bestätigen Sie diesen

1. Die Auswahl wird durch ein gekennzeichnet.

2. Verlassen Sie das Menü mit

Lautstärke einstellen

Durch Antippen der Schaltfläche können Sie die Lautstärke des Wecksignals anpassen.

Hinweis

Die hier eingestellte Lautstärke bezieht sich nur auf das Wecksignal und verändert nicht die Lautstärke der Sprachausgabe der Navigation oder anderen Funktionen des Systems.

Abb.: Lautstärkeregler

Snooze-Funktion

Wenn der Wecker zur eingestellten Alarmzeit ertönt haben Sie die Möglichkeit, das Wecksignal über die Snooze-Funktion in regelmäßigen Abständen wiederholen zu lassen. Gehen Sie hierzu wie folgt vor:

Tippen Sie dazu bei Anzeige des Wecksymbols auf 📊, um die Snooze-Funktion zu aktivieren.

Abb.: Weckansicht

Um am Folgetag zur eingegebenen Uhrzeit wieder geweckt zu werden, beenden Sie die

Snooze-Funktion über die Schaltfläche . Bei Klick auf verlassen Sie die Weckanzeige und kehren zur Ansicht vor dem Weckzeitpunkt zurück.

Beenden der AlarmClock

1. Um die eingestellte Alarmzeit zu deaktivieren, tippen Sie auf

1. Sie befinden sich dann im Einrichtungsmodus.

2. Tippen Sie jetzt auf eingestellt.

, um die Anwendung zu verlassen. Es ist keine Weckzeit

Contact Viewer (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem auch mit einem Contact Viewer ausgestattet.

Mit dem Contact Viewer können Sie Kontaktdatenbanken erstellen (aus Outlook 2003 oder Outlook XP) und Ihre Kontakte verwalten.

Kontakt-Datenbank erstellen

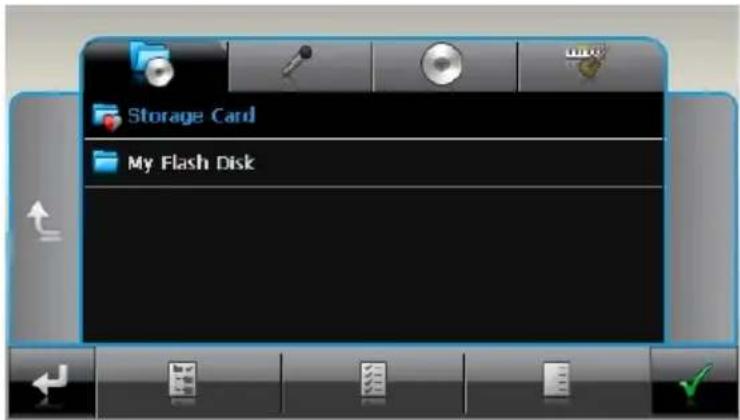

Um Ihre Kontakte abzulegen, sucht der Contact Viewer auf Ihrer Speicherkarte und unter „My Flash Disk“ nach der Kontakt-Datenbank. Dabei muss im Unterverzeichnis contacts die Datei „contacts.db liegen:

• \Storage Card\contacts\contacts.db oder
• \My Flash Disk\contacts\contacts.db

Hinweis

Die Speicherkarte darf nicht schreibgeschützt sein.

Sollte unter Storage Card und My Flash Disk eine Kontakt-Datenbank gefunden werden, wird die aktuellere verwendet. Für die Wahl der Datenbank ist das interne Datum (Datum der Erstellung) ausschlaggebend.

Mit dem Medion GoPal Assistant können Sie die Kontakte aus Microsoft Outlook exportieren. Gehen Sie dazu wie folgt vor:

1. Verbinden Sie Ihr Navigationssystem mit dem Computer oder stecken Sie eine Speicherkarte in Ihr Kartenlesegerät.
2. Wählen Sie im Gopal Assistant das Ziel für die Synchronisation aus (Speicherkarte oder interner Speicher des Gerätes).
3. Klicken Sie auf Synchronisieren.
4. Aktivieren Sie die Auswahl Outlook-Kontakte exportieren.
5. Bestätigen Sie Ihre Auswahl mit Synchronisieren.
6. Die Kontakt-Datenbank wird auf Ihr Navigationssystem oder Ihre Speicherkarte übertragen.

Bedienung des Contact Viewers

Starten Sie den Contact Viewer vom Hauptbildschirm aus durch Tippen auf die Schaltfläche "Contact Viewer".

Ansicht Kontaktliste

• Mit den Buttons links und rechts in der oberen Leiste wählen Sie die Blöcke von Anfangsbuchstaben wie z. B. ABC oder DEF usw.
• Durch Antippen der Schaltfläche können Sie sich alle Kontakte anzeigen lassen.
• Der Button LAST zeigt die letzten 10 gewählten Kontakte an und durch Antippen auf die Schaltfläche 123 werden die Kontakte, die mit einer Zahl beginnen, angezeigt.

Ansicht Visitenkarte

In der Visitenkarten-Ansicht wird zur ausgewählten Person die aktuell ausgewählte Adresse und Telefonnummer angezeigt. Von hier aus können Sie die Adresse an die Navigation und die Telefonnummer an das Mobiltelefon übermitteln.

Dazu tippen Sie auf den hellgrauen Button mit der Adresse oder der Telefonnummer. Es erscheint der folgende Bildschirm:

Durch Antippen der Schaltfläche und die Zielführung startet.

wird die Adresse an die Navigation weitergeleitet

Sind für den Kontakt keine Adress- oder Telefondaten hinterlegt, wird der entsprechende Button nicht angezeigt.

Durch Antippen der Schaltfläche

kommen Sie in die Ansicht Kontaktliste zurück.

Die Symbole geben den Typ des Kontaktes an:

Symbol Beschreibung
	allgemeine Adresse ohne Typangabe
	private Adresse
	geschäftliche Adresse
	allgemeine Telefonnummer ohne Typangabe
	private Telefonnummer
	geschäftliche Telefonnummer
	Mobiltelefon

Auswahl von Adressen und Telefonnummern

Sind mehrere Adressen für einen Kontakt vorhanden, wird dies durch einen dunkelgrauen Pfeilbutton angezeigt. Über diesen Button kommt man zu einer Liste, die alle zu dem ausgewählten Kontakt gespeicherten Adressen anzeigt. Durch die Auswahl eines Listeneintrages kehren Sie in die Visitenkarten-Ansicht zurück. Die Adresse auf den hellgrauen Button wird entsprechend der Auswahl angepasst.

Sind mehrere Telefonnummern für einen Kontakt vorhanden, können Sie diese auf gleiche Weise auswählen.

Durch Antippen der Schaltfläche kommen Sie in die Visitenkartenansicht zurück, ohne dass die alte Adresse geändert wird.

Sudoku (optional)

Je nach Softwareausstattung ist Ihr Navigationssystem auch mit dem Spiel Sudoku ausgestattet.

Starten Sie das Spiel vom Hauptbildschirm aus durch Tippen auf die Schaltfläche Sudoku.

Sudoku ist ein Zahlenrätsel. Das Spielfeld ist quadratisch und in neun Blöcke unterteilt. Jeder Block besteht aus 9 Kästchen.

Das Ziel beim Sudoku besteht darin, alle 81 Zahlenfelder korrekt mit den Zahlen 1 - 9 zu füllen. Dabei darf jede Zahl pro Block nur ein Mal vorkommen. Außerdem darf jede Zahl pro Reihe und Spalte nur ein Mal vorkommen.

Zu Spielbeginn sind im Spielfeld bereits einige Felder mit verschiedenen Zahlen zwischen 1 und 9 vorgegeben.

Übersicht des Hauptbildschirms

Beschreibung der Schaltflächen

Taste	Beschreibung
	ZahleneingabeleisteLeiste zur Auswahl der einzugebenden Zahl in die Zahlenfelder. Die ausgewählte Zahl wird hervorgehoben und kann jetzt durch Tippen auf ein Zahlenfeld eingegeben werden.
	EingabemodusTippen Sie in der Zahleneingabeleiste erst auf die Zahl, die in einem bestimmten Zahlenfeld erscheinen soll und danach auf das entsprechende Zahlenfeld.
oder	LöschmodusTippen Sie auf die zu löscheide Zahl.
	Durch Tippen auf diese Schaltfläche erhalten Sie Lösungshinweise.
	Verbergen der Lösungshinweise
	Durch Tippen auf diese Schaltfläche öffnet sich ein neues Sudoku-Spiel.
	EinstellungenIm Menü Einstellungen haben Sie folgende Möglichkeiten:
		Hier können Sie den Speicherort für Ihr Spiel (interner Speicher / Speicherkarte) wählen.
		Durch Tippen auf diese Schaltfläche wird das laufende Spiel abgespeichert.
		Durch Tippen auf diese Schaltfläche laden Sie ein begonnenes Spiel auf den Bildschirm.
		Löschen eines gespeicherten Spielstandes
		Hier können Sie den Schwierigkeitsgrad (1-4) einstellen.
		Hier können Sie sich während des Spiels anzeigen lassen, ob Ihre eingegebene Zahl richtig oder falsch ist.
		aktualisieren der Ansicht
		zurück zum aktuellen Spiel
	Verlassen Sie über dieses Feld die Anwendung

Häufig gestellte Fragen

Wo finde ich mehr Informationen zum Navigationssystem.

Ausführliche Bedienungsanleitungen für die Navigation finden Sie auf den entsprechenden CDs/DVDs, die Ihrem Gerät beiliegen.

Nutzen Sie als zusätzliche Hilfe auch die umfangreichen Hilfefunktionen, die mit einem Tastendruck (meist F1 am PC) bzw. Auswahl der Hilfeoption zur Verfügung stehen. Diese Hilfen werden Ihnen während der Nutzung des Computers oder des Gerätes bereitgestellt.

Wofür benötige ich die mitgelieferten CDs/DVDs?

Die CDs/DVDs enthalten:

• Das Programm ActiveSync ^® zum Datenabgleich zwischen dem Navigationssystem und dem PC.
  • Zusätzliche Programme
• Diese Bedienungsanleitung in digitaler Form.
  • Digitalisiertes Kartenmaterial
• PC-Anwendung zur schnellen Wiederherstellung des Inhaltes von Speicherkarte / internem Speicher
  • Bedienungsanleitung der Navigationssoftware

Je nach Ausführung können eine oder mehrere CDs/DVDs im Lieferumfang enthalten sein.

Das Navigationssystem reagiert nicht mehr. Was ist zu tun?

Führen Sie einen Reset durch (Seite 30).

Wie kann ich die Beleuchtung regulieren?

Unter Einstellungen Helligkeit einstellen.

Kundendienst

Fehler und mögliche Ursachen

Das Navigationssystem reagiert nicht mehr oder verhält sich untypisch.

- Führen Sie einen Reset durch (siehe S. 30).

Das Navigationssystem wird von ActiveSync nur als Gast erkannt.

- Siehe Informationen auf Seite 80.

Der GPS-Empfänger kann nicht initialisiert oder gefunden werden.

Falls trotz korrekter Installation des Systems weiterhin kein GPS-Signal auf dem Bildschirm gemeldet wird, kann das folgende Ursachen haben:

- Es ist kein ausreichender Satellitenempfang möglich.

Abhilfe:

Ändern Sie die Position Ihres Navigationssystems und stellen Sie sicher, dass die „freie“ Sicht der Antenne nicht beeinträchtigt ist.

Es sind keine Sprachanweisungen zu hören.

- Überprüfen Sie die Lautstärkeeinstellung.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Entnehmen Sie die Telefonnummer von der Umschlagseite dieser Bedienungsanleitung.

Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Wie sieht Ihre Konfiguration aus?
- Welche zusätzlichen Peripheriegeräte benutzen Sie?
- Welche Meldungen erscheinen auf dem Bildschirm?
- Welche Software haben Sie beim Auftreten des Fehlers verwendet?
- Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
- Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Anhang

Sonderfunktion CleanUp (englische Programmführung)

Die CleanUp-Funktion dient der gezielten Löschung von Daten ohne Benutzung eines PCs.

Wichtig

Bitte nutzen Sie diese Funktion sehr vorsichtig, da Daten gelöscht werden können, die dann erst manuell wieder aufgespielt werden müssen.

Die CleanUp-Funktion wird aktiviert, wenn unmittelbar nach dem Startton nach einem Reset für kurze Zeit das „o“ im GoPal-Schriftzug des Startbildschirms angetippt wird.

Die CleanUp-Funktion bietet 10 Optionen:

Entfernt die installierte Software aus dem „My Flash Disk“

Speicher [= Teil des nichtflüchtigen Speichers, in dem sich nach der Ersteinrichtung die ausführbaren Teile der Navigationssoftware befinden (\My Flash Disk\Navigation)].

2. Remove MAP Only

Entfernt die digitalen Karten aus dem „My Flash Disk“ Speicher (\My Flash Disk\MapRegions).

3. Remove Preload Only

Entfernt die zur Installation der Navigations-SW benötigten Daten aus dem nicht flüchtigen Speicher (\My Flash Disk\Install).

4. Remove All

Löscht den gesamten Inhalt des „My Flash Disk“ Speichers. Nach Durchführung dieser Funktion ist eine neue Kalibrierung des Bildschirms nicht erforderlich.

5. Factoryreset

Zurückversetzen in den Auslieferungszustand bei intakter Hauptinstallation.

6. Format Flash

Formatiert den internen „My Flash Disk“ Speicher. Diese Formatierung könnte im Fall einer erweiterten Fehlerbehebung notwendig sein. Nach Durchführung der Format-Funktion ist eine neue Kalibrierung des Bildschirms erforderlich. Außerdem werden alle Daten aus dem internen „My Flash Disk“ Speicher unwiderruflich gelöscht (siehe Remove All).

7. GPS Factory Reset

Stellt den Auslieferungszustand des GPS-Empfängers her. Bei Nutzung der GPS-Funktion nach einem GPS Factory Reset, muss sich der GPS-Empfänger wieder neu orientieren. Dieser Vorgang kann eine Weile dauern.

8. DC AutoSuspend

Hier können Sie wählen, wann Ihr Navigationssystem nach Abzug der externen Stromversorgung automatisch in den Standby Modus gehen soll. Diese Funktion ist z. B. bei Fahrzeugen nützlich, bei denen sich der Zigarettenanzünder beim Abschalten der Zündung ebenfalls ausschaltet.

Die AutoSuspend-Funktion wird einige Sekunden nach dem Wegfall der externen Spannungsversorgung aktiviert und es erscheint für die eingestellte Zeit der Standby Bildschirm (s. Seite 30).

Wird innerhalb der Gesamtzeit die Spannung wieder angelegt (z.B. bei kurzzeitigem Abschalten des Motors), wird die DC AutoSuspend Funktion wieder deaktiviert. Ansonsten geht das Navigationssystem nach Ablauf der eingestellten Zeit in den Standby Modus. Stellen Sie die gewünschte Zeit durch Antippen ein und bestätigen Sie Ihre Wahl mit OK.

Hinweis

Im Auslieferungszustand und nach einem Hard Reset (s. Seite 31) ist diese Funktion deaktiviert und kann individuell eingestellt werden.

9. DRControl

Unter diesem Menüpunkt schalten Sie das Dead Reckoning (s. Seite 82) ein bzw. aus.

Hinweis

Diese Funktion steht nur bei dem Modell X5535 zur Verfügung.

10. Exit

Verlassen der CleanUp-Funktion und Geräteneustart (wie Reset).

Hinweis

Vor dem eigentlichen Löschvorgang der Daten muss dieser erst bestätigt werden. Tippen Sie hierzu auf YES. Zum Wiederherstellen der Dateien im internen Speicher (Installationsdateien und Kartenmaterial) lesen Sie bitte das Kapitel „Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher“ auf Seite 91.

Synchronisation mit dem PC

I. Microsoft® ActiveSync® installieren

Zur Übertragung von Daten zwischen Ihrem PC und Ihrem Navigationssystem benötigen Sie das Programm Microsoft ^ ActiveSync ^ . Eine Lizenz dieses Programms haben Sie mit diesem Gerät erworben und befindet sich auf der Support CD.

Hinweis

Falls Sie Nutzer des Windows Vista® Betriebssystems sind, benötigen Sie die ActiveSync®-Kommunikationssoftware nicht. Die für die reine Datenübertragung notwendigen Systemdateien sind bereits bei Auslieferung in Ihrem Vista Betriebssystem integriert.

Vorgehensweise für Vista-Nutzer:

Bitte schließen Sie Ihr Gerät mit Hilfe des USB-Synchronisationskabels an Ihrem PC an. Nachdem ein neues Gerät gefunden wurde werden die notwendigen Treiber automatisch installiert.

Nach erfolgreicher Installation ist Ihr neues Gerät in der Windows Explorerübersicht unter dem Punkt „Tragbare Geräte“ aufgeführt.

Achtung!

Bei der Installation von Software können wichtige Dateien überschrieben und verändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation eine Sicherung Ihres Festplatteninhaltes erstellen.

Unter Windows ^® 2000 oder XP müssen Sie über Administratorrechte verfügen, um die Software zu installieren.

Wichtig

Verbinden Sie das Gerät noch nicht mit Ihrem Computer.

1. Legen Sie die Support CD/DVD ein und warten Sie, bis das Programm automatisch startet.

Hinweis

Sollte dies nicht funktionieren, ist wahrscheinlich die sog. Autorun Funktion deaktiviert. Um die Installation manuell zu starten, muss das Programm Setup auf der CD/DVD gestartet werden.

1. Wählen Sie zunächst die Sprache aus und klicken Sie dann auf ActiveSync installieren und folgen Sie den Anweisungen auf dem Bildschirm.

II. Mit dem PC verbinden

1. Starten Sie Ihr Navigationssystem, indem Sie den Ein- / Ausschalter betätigen.
2. Verbinden Sie das USB Kabel (optional) mit dem Navigationssystem.
3. Stecken Sie das andere Ende des USB Kabels in einen freien USB-Anschluss an Ihrem Computer.
4. Der Hardwareinstallationsassistent erkennt nun ein neues Gerät und installiert einen passenden Treiber. Dies kann einige Minuten dauern. Wiederholen Sie die Verbindungssuche, falls sie beim ersten Mal scheitert.
5. Folgen Sie den Anweisungen auf Ihrem Bildschirm. Das Programm wird nun eine Partnerschaft zwischen Ihrem PC und dem Navigationssystem einrichten.

Alternative Lademöglichkeit des Akkus

Sobald Sie Ihr Navigationsgerät mittels USB-Kabel mit einem eingeschalteten PC oder Notebook verbinden, wird der Akku geladen.

Bitte beachten Sie, dass beide USB-Stecker des beiliegenden USB-Kabels an Ihrem PC oder Notebook angeschlossen sein müssen, um eine ausreichende Stromversorgung zu gewährleisten.

Hierzu ist keinerlei Software- oder Treiberinstallation erforderlich. Unterbrechen Sie bei der Erstinbetriebnahme den Ladevorgang möglichst nicht.

Hinweis

Bei eingeschaltetem Gerät wird die Helligkeit ggf. heruntergeregelt, wenn eine USB-Verbindung aufgebaut wird.

Es wird empfohlen, das Gerät in den Standby-Modus zu versetzen, um die Ladezeit per USB zu verkürzen.

III. Mit Microsoft® ActiveSync® arbeiten

Wenn Sie Ihr Navigationssystem mit dem PC verbinden, wird automatisch ActiveSync ^ gestartet. Das Programm prüft, ob es sich um das Gerät handelt, mit dem eine Partnerschaft eingegangen wurde. Ist dies der Fall, werden die seit der letzten Synchronisation stattgefunden Änderungen auf dem PC und auf dem Navigationssystem miteinander verglichen und abgestimmt. Sie können in den Einstellungen des Programm ActiveSync ^ genau definieren, welche Daten Priorität bei der Synchronisation haben. Rufen Sie dazu die Hilfe (mit der Taste F1) des Programms aus, um die Auswirkungen der entsprechenden Einstellungen kennen zu lernen. Wird das Navigationssystem nicht als Partner erkannt, ist automatisch ein eingeschränkter Gast-Zugang aktiv, mit dem man beispielsweise Daten austauschen kann. Sollte dies der Fall sein, obwohl es sich um das registrierte Partnergerät handelt, trennen Sie Ihr Navigationssystem vom PC, schalten Sie es aus und wieder an. Verbinden Sie nun Ihr Navigationssystem mit dem PC, um den Erkennungsprozess erneut zu starten. Sollte Ihr Gerät immer noch als Gast erkannt werden, wiederholen Sie den Vorgang und starten Sie zusätzlich Ihren PC neu.

Hinweis

Vergewissern Sie sich, dass Sie Ihr Navigationssystem stets mit demselben USB-Anschluss an Ihrem PC verbinden, andernfalls vergibt Ihr PC eine weitere ID und installiert das Gerät erneut.

GPS (Global Positioning System)

Das GPS ist ein satellitengestütztes System zur Standortbestimmung. Mit Hilfe von 24 erdumkreisenden Satelliten ist eine auf wenige Meter genaue Bestimmung der Position auf der Erde möglich. Der Empfang der Satellitensignale erfolgt über die Antenne des eingebauten GPS-Empfängers, die dazu eine „freie Sicht“ zu mindestens 4 dieser Satelliten benötigt.

Hinweis

Bei eingeschränkter Sicht (z.B. im Tunnel, in Häuserschluchten, im Wald oder auch in Fahrzeugen mit metallbedampften Scheiben) ist eine Ortsbestimmung nicht möglich. Der Satellitenempfang setzt aber automatisch wieder ein, sobald das Hindernis überwunden ist und man wieder freie Sicht hat. Die Navigationsgenauigkeit ist bei geringen Geschwindigkeiten (z. B. langsames Gehen) ebenfalls eingeschränkt.

Der GPS-Empfänger verbraucht zusätzlich Energie. Dies ist speziell im Akkubetrieb von großer Bedeutung. Um Energie zu sparen, schalten Sie Ihr Gerät nicht unnötig ein. Beenden Sie deshalb auch die Navigationssoftware, falls diese nicht benötigt werden oder ein Satellitenempfang über längere Zeit nicht möglich ist. Bei einer kürzeren Unterbrechung Ihrer Reise können Sie das Gerät aber auch über die Ein-/Austaste ausschalten. Ein erneuter Start erfolgt durch Druck auf die gleiche Taste. Dabei wird auch der GPS-Empfänger wieder aktiviert, wenn eine Navigationssoftware noch aktiv ist. Hierbei kann es, je nach Empfangssituation, eine kurze Zeit dauern, bis die Position wieder aktualisiert wird.

Hinweis

Beachten Sie bitte, dass Ihr Gerät so voreingestellt ist, dass es sich im Akkubetrieb bei GPS-Empfang nicht automatisch nach einigen Minuten ausschaltet. Diese Voreinstellung können Sie unter Einstellungen verändern. Ist der GPS-Empfänger für mehrere Stunden nicht aktiv, muss er sich wieder neu orientieren. Dieser Vorgang kann einige Zeit dauern.

Dead Reckoning (Gyrometer) (nur bei Modell X5535)

Mit Hilfe dieser Funktion kann kurzzeitig auch ohne gültiges GPS-Signal die aktuelle Position ermittelt werden z. B. beim Durchfahren eines Tunnels.

Durch einen eingebauten Magnetfeld- und einen Beschleunigungssensor bekommt das Navigationssystem bei kurzzeitigem Ausbleiben des GPS-Signals notwendige Informationen zur Fortführung der Positionsbestimmung.

Die Methode der Positionsermittlung mittels der genannten Sensorik stellt lediglich ein Hilfsmittel dar, so dass es zu Abweichungen kommen kann. Systembedingt muss vor dem Übergang zur Positionsbestimmung mittels Dead Reckoning ausreichender GPS-Empfang vorhanden sein.

Dead Reckoning ist kein vollwertiger Ersatz zur GPS-gestützten Navigation.

Traffic Message Channel (TMC) ist ein digitaler Radio-Datendienst, der ähnlich wie RDS funktioniert und zur Übertragung von Verkehrsstörungen an ein geeignetes Empfangsgerät verwendet wird.

Die Verkehrsinformationen werden ständig über FM übertragen.

Da das Signal ständig übertragen wird, ist der Benutzer weniger von den nur halbstündlich ausgestrahlten Verkehrshinweisen abhängig. Außerdem können wichtige Informationen, wie z.B. bei Geisterfahrern sofort weitergegeben werden.

Die Ausstrahlung ist für ganz Europa geplant und wird bereits in vielen Ländern von Radiosendern angeboten. Die Präzision der TMC Meldungen kann je nach Land stark schwanken.

TMCpro (optional)

Während das normale TMC auf Informationen von Polizei, ADAC und Staumeldern beruht, verwendet das in Deutschland verfügbare TMCpro (ein Dienst der T-Systems Traffic GmbH) vorwiegend ein automatisches System zur Erfassung der Verkehrslage. Sensoren an Autobahnbrücken, in die Fahrbahn eingelassene Sensorschleifen und eine große Zahl mit „Floating Car Data“-Technik ausgerüsteten Fahrzeugen liefern schnell ein präziseres und aktuelleres Bild der Verkehrssituation auf deutschen Autobahnen inkl. Vorhersage-möglichkeiten.

Ihr Navigationssystem unterstützt beide Dienste und ist im Auslieferungszustand auf den Empfang beider eingestellt.

Anschluss einer externen Wurfantenne (optional)

Ihr Navigationssystem ist mit einer eingebauten TMC-Antenne ausgestattet. Der Anschluss einer externen Wurfantenne empfiehlt sich zur Verbesserung der Empfangssituation, falls über die integrierte Antenne kein oder dauerhaft ein nur unzureichender Empfang möglich ist.

Um eine externe Wurfantenne anzuschließen, gehen Sie wie folgt vor:

1. Stecken Sie Klinkenstecker der TMC-Wurfantenne in den TMC-Anschluss Ihres Navigationssystems.
2. Befestigen Sie die Antenne mit Hilfe der Saugnäpfe z.B. am Rand Ihrer Windschutzscheibe.

Verlegen Sie die Antenne so, dass ein Abstand von ca. 10 cm zum Metallrahmen der Scheibe eingehalten wird.

(Abbildungen ähnlich)

Hinweis

Sie können die Wurfantenne auch an die optionale Halteschale mit Erweiterungsstecker anschließe (s. Seite 15).

Die Fernbedienung (optional)

Die Fernbedienung kann nur in Verbindung mit der optionalen Halteschale mit Erweiterungsstecker verwendet werden.

Sicherheitshinweise

• Immer auf Straßenverkehr achten und Einstellungen nie während der Fahr vornehmen.
• Montage innerhalb des Lenkrads, um die Fahrt nicht zu beeinträchtigen.
• Beachten Sie die Sicherheitshinweis zu Ihrem Navigationssystem.

Batteriehinweise

• Halten Sie Batterien von Kindern fern. Falls eine Batterie verschluckt wurde, suchen Sie umgehend einen Arzt auf.
• Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie sie gegebenenfalls.
• Legen Sie grundsätzlich nur neue Batterien ein. Benutzen Sie nie alte und neue Batterien zusammen.
• Vermischen Sie die Batterietypen nicht.
• Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).
• Versuchen Sie niemals, Batterien wieder aufzuladen. Es besteht Explosionsgefahr!
• Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus.
• Schließen Sie Batterien nicht kurz.
• Werfen Sie Batterien nicht in Feuer.
• Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.
• Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät.
• Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen.
• Es besteht Verätzungsgefahr durch Batteriesäure!

Übersicht Fernbedienung

	II ▶	Wiedergabe und Pause bei der Anwendung MP3-Player
	◀	Vorheriger Titel
	▶	Nächster Titel
	▲	Navigationstaste
	▼	Navigationstaste
	◀	Navigationstaste; im Navigationsmodus ist diese Taste immer mit der Funktion rechts unten im Display belegt
	▶	Navigationstaste; im Navigationsmodus ist diese Taste immer mit der Funktion links unten im Display belegt
	OK	Auswahl bestätigen
		Anruf annehmen
		Anruf beenden
		Bereitschaftsmodus - Power off bei langem Tastendruck
	+VOL	Lautstärke erhöhen
	-VOL	Lautstärke verringern

Montage

1. Öffnen Sie das Batteriefach der Fernbedienung.
2. Legen Sie zwei Knopfzellbatterien (Typ: LR44, 3V) in das Batteriefach. Beachten Sie, dass die Polarität der eingravierten Abbildung im Batteriefach entspricht (+ und + sowie – und – müssen übereinstimmen).
3. Öffnen Sie die Halterung am Deckel des Batteriefachs und legen diese samt Batteriefachdeckel um das Lenkrad.

1. Befestigen Sie die Halterung so, dass diese fest um das Lenkrad sitzt. Der Batteriefachdeckel muss dabei in der Innenseite des Lenkrads liegen. Die Einraststifte des Batteriefachdeckels müssen in Richtung des Armaturenbretts zeigen.

Hinweis

Wählen Sie eine Position am Lenkrad, bei der die Fernbedienung Ihr normales Greifverhalten am Lenkrad nicht stört.

1. Drehen Sie die Halterung so, dass die Fernbedienung später gut im Inneren des Lenkrads liegt.

2. Setzen Sie anschließend die Fernbedienung so auf den Batteriefachdeckel, dass er hörbar einrastet.

Hinweis

Wenden Sie keine Gewalt an, um Beschädigungen an der Halterung und/oder an der Fernbedienung zu vermeiden.

Umgang mit Speicherkarten

Ihr Navigationssystem unterstützt MMC und SD Speicherkarten.

Einsetzen von Speicherkarten

1. Entnehmen Sie vorsichtig die optionale Speicherkarte aus der Verpackung (falls vorhanden). Achten Sie darauf, dass die Kontakte nicht berührt oder verschmutzt werden.
2. Schieben Sie die Speicherkarte vorsichtig, mit der Kontaktseite voraus, in den Kartenschacht. Die Karte muss leicht einrasten.

Entfernen der Speicherkarte

Hinweis

Entfernen Sie die Speicherkarte nur, wenn vorher die Navigationssoftware beendet und das Gerät über die Ein-/Austaste ausgeschaltet wurde. Andernfalls können Daten verloren gehen.

1. Um die Karte zu entfernen, drücken Sie leicht gegen die Oberkante, bis sich die Sperre löst.
2. Ziehen Sie nun die Karte heraus, ohne die Kontakte zu berühren.
3. Lagern Sie die Speicherkarte in der Verpackung oder an einen anderen sicheren Ort.

Hinweis

Speicherkarten sind sehr empfindlich. Achten Sie darauf, dass die Kontakte nicht verschmutzen und kein Druck auf die Karte ausgeübt wird.

Zugriff auf Speicherkarten

- Das Gerät unterstützt nur Speicherkarten, die im Dateiformat FAT16/32 formatiert wurden. Werden Karten eingesetzt, die mit einem anderen Format vorbereitet wurden (z.B. in Kameras, MP3-Spielern), erkennt Ihr Gerät diese möglicherweise nicht. Eine solche Karte muss dann erst entsprechend formatiert werden.

Achtung!

Das Formatieren der Speicherkarten löscht alle Daten unwiederbringlich.

Datenaustausch über Kartenleser

Wenn Sie aber große Datenmengen (MP3 Dateien, Navigationskarten) auf die Speicherkarte kopieren wollen, können Sie diese auch direkt auf die Speicherkarte speichern. Viele Computer verfügen bereits über Kartenleser. Legen Sie dort die Karte ein und kopieren Sie die Daten direkt auf die Karte.

Bedingt durch den direkten Zugriff erreichen Sie damit eine wesentlich schnellere Übertragung, als über den Weg mit ActiveSync ^4 .

Weiteres Kartenmaterial

Ihr Navigationssystem ist werksseitig bereits mit einer digitalisierten Karte Ihres Landes im internen Speicher ausgestattet. Über eine Speicherkarte können weitere digitalisierte Karten zusätzlich zu denen im internen Speicher eingesetzt werden.

Je nach Ausführung befinden sich weitere digitalisierte Karten auf Ihren Navigations-CDs/DVDs. Diese Karten können Sie sofort auf eine Speicherkarte übertragen. Es empfiehlt sich hierbei der Einsatz eines externen Kartenlesers (s. auch Seite 90).

Je nach Umfang des Kartenmaterials sind Speicherkarten von 256 MB, 512 MB, 1.024 MB oder größer erforderlich.

Zusätzliche Speicherkarten (MMC- oder SD-Karten) erhalten Sie im Fachhandel.

Übertragung von Kartenmaterial auf eine Speicherkarte

Die Übertragung von weiterem Kartenmaterial auf eine Speicherkarte erfolgt vorzugsweise über den Explorer Ihres PCs. Gehen Sie wie folgt vor:

1. Legen Sie die CD/DVD mit dem gewünschten Karten-material ein.
2. Öffnen Sie Ihren Arbeitsplatz und wählen Sie Ihr CD/DVD-Laufwerk aus.
3. Kopieren Sie die Datei mit der Endung ".psf" aus dem Verzeichnis der von Ihnen gewünschten Region von der CD/DVD auf Ihre Speicherkarte in das Verzeichnis "MapRegions".

Sie können mehrere Dateien mit Kartenmaterial auf Ihre Speicherkarte übertragen, abhängig von der Größe der Speicherkarte. Achten Sie hierbei auf ausreichenden Speicherplatz auf Ihrer Speicherkarte. Wenn Sie digitalisierte Karten mehrerer Länder oder Ländergruppen auf Ihre Speicherkarte kopiert haben, müssen Sie die gewünschte Länderkarte in der Navigationsanwendung Ihres Gerätes auswählen.

Alternative Installation der Navigationssoftware von einer Speicherkarte

Die Software für Ihr Navigationssystem kann auch direkt von einer entsprechend vorbereiteten Speicherkarte installiert werden.

Ggf. muss die vorinstallierte Software vorher deinstalliert werden (s. Sonderfunktion CleanUp, Seite 76).

Während der Ersteinrichtung werden Sie aufgefordert die Navigationssoftware zu installieren. Gehen Sie bitte wie folgt vor:

1. Entnehmen Sie vorsichtig die Speicherkarte aus der Verpackung. Achten Sie darauf, dass die Kontakte nicht berührt oder verschmutzt werden.
2. Stecken Sie die Speicherkarte in den SD-/MMC Steckplatz bis diese einrastet.
3. Klicken Sie auf OK um die Anwendung zu installieren.

Nachdem alle Daten auf Ihr Navigationssystem kopiert wurden, erscheint der Hauptbildschirm über den Sie nun die Navigationseinstellungen vornehmen können.

Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher

Hinweis

Für die Übertragung der Daten muss das Navigationssystem über ActiveSync ^* mit dem Computer verbunden sein (siehe S. 80).

Ihr Gerät verfügt über einen internen, nicht flüchtigen, Speicher, der sich im Ordner \My Flash Disk befindet.

Mit ActiveSync ^® können Sie über die Option Durchsuchen diesen, sowie weitere Ordner sichtbar machen. Manipulationen an Ordner und Dateien können wie in einem Explorer vorgenommen werden.

Um die Installationsdateien und das Kartenmaterial für das Gerät verfügbar zu machen, müssen dazu die erforderlichen Ordner angelegt werden.

Legen Sie für die Installationsdateien den Ordner INSTALL an (\My Flash Disk\INSTALL).

Das Kartenmaterial legen Sie in den Ordner MapRegions ab (\My Flash

Disk\MapRegions). Bitte beachten Sie beim Benennen der Ordner die oben angegebenen Schreibweisen.

Sollten Sie zusätzliche Daten auf Ihrem Navigationsgerät gespeichert haben, achten Sie darauf, dass beim Übertragen der Daten ausreichend Kapazität vorhanden sein muss.

Sollte dies nicht der Fall sein, entfernen Sie nicht benötigte Dateien.

Technische Daten

Parameter	Angaben
Stromversorgung	Phihong CLM10D-050
Stromversorgungskabel für Zigarettenanzünder
Eingang	12-24V --- / 1400 mA (max.)
Ausgang	+5V --- / 2A (max.)
Stromversorgung	Phihong PSAA10R-050
Netzadapter (optional)
Eingang	100-240V ~0.4A (max.)
Ausgang	+5V --- / 2A (max.)
Akku Li-Ion, 3.7 V
Ohrhörer	Stereo-Ohrhörer
Speicherkartentyp MMC- und SD
Bluetooth (optional) Class 2
FM-Transmitter 87.5 – 108 MHz
USB-Schnittstelle	USB	1.1
Abmessungen ca. 141 mm x 94 mm x 19 mm
Gewicht inkl. Akku ca. 260 g (ohne Verpackung)
Temperaturen	In Betrieb +5°C - +35°C
	Nicht in Betrieb	-20°C - +60°C
Relative Luftfeuchtigkeit(nicht kondensierend)	10 – 90 %

(3

Modellübersicht

Modell	Bluetooth / Mikrofon	FM-Transmitter	TMC über integrier-ten TMC-Empfänger	Dead Reckoning
P5235	○ ● ●	○
P5435	● ● ●	○
X5535	● ● ●	●

● = Ausstattung vorhanden

O = Ausstattung nicht vorhanden

Garantiebedingungen für Deutschland

Eingeschränkte Garantie

I. Allgemeine Garantiebedingungen

1. Allgemeines

Die Garantie beginnt immer am Tag des Einkaufs des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION und bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION-Handelspartners.

Liegt den Geräten keine Garantiekarte bei, besteht für diese Geräte keine Garantie. Neue Geräte unterliegen den gesetzlichen Gewährleistungsfristen von 24 Monaten. Bei gebrauchten Geräten (B-Ware) unterliegt die Ware der eingeschränkten Gewährleistungsfrist von 12 Monaten.

Bitte bewahren Sie den original Kaufnachweis und die Garantiekarte gut auf. MEDION und sein autorisierter Servicepartner behalten sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung transportsicher verpackt ist. Sofern nichts anderes auf ihrer Garantiekarte vermerkt, tragen sie die Kosten der Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des MEDION Gerätes gehören, übernimmt MEDION keine Haftung.

Bitte überlassen Sie uns mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung, kontaktieren sie bitte die MEDION Hotline. Sie erhalten dort eine Referenznummer (RMA Nr.), die sie bitte außen auf dem Paket, gut sichtbar anbringen.

Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Ansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkunden vom autorisierten Händler der MEDION erfolgte.

2. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendet Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer.

Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Für eingebrannte Bilder bei Plasma oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt MEDION keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasmas bzw. LCD- Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden.

Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen.

3. Ausschluss

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am MEDION Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßen Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an MEDION entstanden sind, übernimmt MEDION keine Garantie.

Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch MEDION oder einen durch MEDION für dieses Gerät autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

4. Service Hotline

Vor Einsendung des Gerätes an MEDION müssen Sie sich über die Service Hotline oder das MEDION Service Portal an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Inanspruchnahme der Hotline ist kostenpflichtig.

Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.

Zusätzlich bietet MEDION eine kostenpflichtige Hotline für über die Garantie hinaus gehende Anfragen.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat eine der mitgelieferten Optionen (z.B. Speicherkarten, Modems etc.) einen Defekt, so haben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch ein Schaden am MEDION Gerät oder den mitgelieferten Optionen entstanden ist.

Für mitgelieferte Software wird eine eingeschränkte Garantie übernommen. Dies gilt für ein vorinstalliertes Betriebssystem, aber auch für mitgelieferte Programme. Bei der von MEDION mitgelieferten Software garantiert MEDION für die Datenträger, z.B. Disketten und CD-ROMs, auf denen diese Software geliefert wird, die Freiheit von Material- und Verarbeitungsfehlern für eine Frist von 90 Tagen nach Einkauf des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION. Bei Lieferung defekter Datenträger ersetzt MEDION die defekten Datenträger kostenfrei; darüber hinausgehende Ansprüche sind ausgeschlossen. Mit Ausnahme der Garantie für die Datenträger wird jede Software ohne Mängelgewähr geliefert. MEDION sichert nicht zu, dass diese Software ohne Unterbrechungen oder fehlerfrei funktioniert oder Ihren Anforderungen genügt. Für mitgeliefertes Kartenmaterial bei Geräten mit Navigationsfunktion wird keine Garantie für die Vollständigkeit übernommen.

Bei der Reparatur des MEDION Gerätes kann es notwendig sein, alle Daten vom Gerät zu löschen. Stellen Sie vor dem Versand des Gerätes sicher, dass Sie von allen auf dem Gerät befindlichen Daten eine Sicherungskopie besitzen. Es wird ausdrücklich darauf hingewiesen, dass im Falle einer Reparatur der Auslieferzustand wiederhergestellt wird. Für die Kosten einer Softwarekonfiguration, für entgangene Einnahmen, den Verlust von Daten bzw. Software oder sonstige Folgeschäden übernimmt MEDION keine Haftung.

III. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich aus der dem Gerät anliegenden Garantiekarte ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr MEDION Gerät.

Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:

• Mitarbeitern der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.
• Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.
• Sie sind für die Wiederherstellung der eigenen Anwendungsoftware nach der Inanspruchnahme der Dienstleistungen durch MEDION selbst verantwortlich.
• Sie haben alle sonstigen Maßnahmen zu ergreifen, die von MEDION zu einer ordnungsgemäßen Ausführung des Auftrags benötigt werden.
• Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.
• Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 48 Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

Garantiebedingungen für Österreich

Eingeschränkte Garantie

I. Allgemeine Garantiebedingungen

Name und Anschrift des Garanten:

1. Allgemeines

Diese allgemeinen Garantiebedingungen gelten nur in Verbindung mit dem zum Zeitpunkt des Einkaufs des Gerätes geltenden Allgemeinen Verkaufs- und Geschäftsbedingungen („AGB“) der MEDION Austria GmbH. Die geltende Fassung der AGB ist auf der Homepage der MEDION Austria (http://www.MEDION.at) einsichtbar.

Die Garantie beginnt immer am Tag der Übergabe des gekauften MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION und bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION-Handelspartners.

Bitte bewahren Sie den original Kaufnachweis und die Garantiekarte gut auf. MEDION und sein autorisierter Servicepartner behalten sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung, transportsicher verpackt ist.

Bitte überlassen Sie uns mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche, bzw. vor Einsendung, kontaktieren sie bitte die MEDION Hotline. Sie erhalten dort eine Referenznummer (RMA Nr.), die sie bitte außen auf dem Paket, gut sichtbar anbringen.

Das Gerät muss grundsätzlich komplett, d. h. mit allen im Lieferumfang enthaltenen Teilen, eingesendet werden. Ein nicht kompletter Erhalt der Sendung führt zur Verzögerung der Reparatur / des Austausches. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des MEDION Gerätes gehören, übernimmt MEDION keine Haftung.

Diese Garantie hat keine Auswirkungen auf Ihre bestehenden, gesetzlichen Gewährleistungsansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkunden vom autorisierten Händler der MEDION erfolgte und gilt nur für dieses Land.

2. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden das zur Garantiereparatur eingesendet Gerät durch ein Gerät gleicher Qualität zu ersetzen.

Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer.

Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Für eingebrannte Bilder bei Plasma oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt MEDION keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma bzw. LCD- Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden.

Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale, sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag und Zustimmung des Kunden dem Kunden in Rechnung zu stellen.

3. Ausschluss

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am MEDION Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßer Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an MEDION entstanden sind, übernimmt MEDION keine Garantie.

Der Garantieanspruch erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch MEDION für dieses Gerät oder einen durch MEDION für dieses Gerät autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

4. Service Hotline

Vor Einsendung des Gerätes an die MEDION empfehlen wir Ihnen sich über die Service Hotline an uns zu wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Service Hotline steht Ihnen 365 Tage im Jahr zum Ortstarif zur Verfügung.

Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft-, bzw. Hardware, das Nachschlagen im Handbuch, oder die Betreuung von Fremdprodukten.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat ein Teil der mitgelieferten Ware einen Defekt, so haben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch nachweislich ein Schaden am MEDION Gerät oder an einem Teil der mitgelieferten Ware entstanden ist.

Für mitgelieferte Software wird eine eingeschränkte Garantie übernommen. Dies gilt für ein vorinstalliertes Betriebssystem aber auch für mitgelieferte Programme. Bei der von MEDION mitgelieferten Software garantiert MEDION für die Datenträger, z.B. Disketten und CD-ROMs, auf denen diese Software geliefert wird, die Freiheit von Material- und Verarbeitungsfehlern für eine Frist von 90 Tagen nach Einkauf des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION. Bei Lieferung defekter Datenträger ersetzt MEDION die defekten Datenträger kostenfrei; darüber hinausgehende Ansprüche sind ausgeschlossen. Mit Ausnahme der Garantie für die Datenträger wird jede Software ohne Mängelgewähr geliefert. MEDION sichert nicht zu, dass diese Software ohne Unterbrechungen oder fehlerfrei funktioniert oder Ihren Anforderungen genügt. Für mitgeliefertes Kartenmaterial bei Geräten mit Navigationsfunktion wird keine Garantie für die Vollständigkeit übernommen.

Wie auch in der AGB angeführt kann es sein, dass bei der Reparatur des MEDION Gerätes alle Daten vom Gerät gelöscht werden müssen. Stellen Sie vor dem Versand des Gerätes sicher, das Sie von allen auf dem Gerät befindlichen Daten eine Sicherungskopie besitzen. Es wird ausdrücklich darauf hingewiesen, dass im Falle einer Reparatur der Auslieferzustand wiederhergestellt wird. Für die Kosten einer Softwarekonfiguration, für entgangene Einnahmen, den Verlust von Daten bzw. Software, oder sonstige Folgeschäden übernimmt MEDION keine Haftung.

III. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich aus der dem Gerät anliegenden Garantiekarte ein Anspruch auf Vorort Reparatur bzw. den Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr MEDION Gerät.

Zur Durchführung der Vorort Reparatur bzw. den Vorort Austausch muss von Ihrer Seite folgendes sichergestellt werden:

• Mitarbeiter der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.
• Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.
• Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der Dienstleistungen durch MEDION selbst verantwortlich.
• Sie haben alle sonstigen Maßnahmen zu ergreifen, die von MEDION zu einer ordnungsgemäßen Ausführung des Auftrags benötigt werden.
• Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.
• Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 24 Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

Garantiebedingungen für die Schweiz

Eingeschränkte Garantie

I. Allgemeine Garantiebedingungen

1. Allgemeines

MEDION Produkte sind technisch hochstehende elektronische Geräte. Die Auseinandersetzung mit dem Benutzerhandbuch und den Anleitungen, welche für und zusammen mit dem Produkt übergeben werden, ist unerlässlich. Bitte beachten Sie zudem, dass das Produkt Hochpräzisions-Komponenten enthält, die bei unsachgemäßer Handhabung verkratzt oder beschädigt werden können.

Die Garantie beginnt immer am Tag des Einkaufs des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION und bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können.

Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION-Handelspartners.

Für jede Geltendmachung von Ansprüchen nach dieser eingeschränkten Garantie müssen Sie MEDION oder den autorisierten Servicepartner innerhalb einer angemessenen Frist nach Entdeckung des angeblichen Mangels, jedenfalls aber innerhalb der Garantiezeit gemäß der anliegenden Garantiekarte, informieren.

Bitte bewahren Sie den original Kaufnachweis und die Garantiekarte gut auf. MEDION und sein autorisierter Servicepartner behalten sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung, transportsicher verpackt ist. Sofern nicht anderes auf ihrer Garantiekarte vermerkt, tragen sie die Kosten der Einsendung, sowie das Transportrisiko.

Bitte überlassen Sie uns mit dem Geräte eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche, bzw. vor Einsendung, kontaktieren sie bitte die MEDION Hotline. Sie erhalten dort eine Referenznummer (RMA Nr.), die sie bitte außen auf dem Paket, gut sichtbar anbringen.

Das Gerät muss grundsätzlich komplett, d. h. mit allen im Lieferumfang enthaltenen Teilen, eingesendet werden. Ein nicht kompletter Erhalt der Sendung führt zur Verzögerung der Reparatur / des Austausches. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des MEDION Gerätes gehören, übernimmt MEDION keine Haftung.

Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Ansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkunden vom autorisierten Händler der MEDION erfolgte.

2. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden das zur Garantiereparatur eingesendet Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

MEDION erwirbt das Eigentum an allen Teilen des Produktes oder Ausstattungsgegenständen, welche MEDION ersetzt hat.

Batterien oder Akkus unterliegen einer Garantie von 6 Monaten. Für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer, wird keine Garantie übernommen.

Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Für eingebrannte Bilder bei Plasma oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt MEDION keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma bzw. LCD- Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale, sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen.

3. Ausschluss / Beschränkung

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am MEDION Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßer Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an MEDION entstanden sind, übernimmt MEDION keine Garantie.

Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, welche durch jemand anderen als durch MEDION oder einen durch MEDION für dieses Gerät autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

Diese Garantie beinhaltet Ihre einzigen und ausschließlichen Rechtsbehelfe gegenüber der MEDION und ist MEDIONs einzige und ausschließliche Haftung für Mängel an Ihrem Produkt.

Diese eingeschränkte Garantie ersetzt jede anderweitige Garantie und Haftung von MEDION, unabhängig davon, ob solche mündlich, schriftlich, oder aufgrund gesetzlicher (nicht zwingender) Bestimmungen oder vertraglich eingeräumt worden sind oder aufgrund unerlaubter Handlung entstehen.

Die Haftung ist der Höhe nach auf den Anschaffungswert des Produkts begrenzt. Die vorstehenden Haftungsbeschränkungen gelten nicht für den Fall, dass MEDION vorsätzlich oder grob fahrlässig handelt.

4. Service Hotline

Vor Einsendung des Gerätes an die MEDION müssen Sie sich über unsere Service Hotline an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Service Hotline steht Ihnen 365 Tage im Jahr, auch sonn- und feiertags zur Verfügung. Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft-, bzw. Hardware, das Nachschlagen im Handbuch, oder die Betreuung von Fremdprodukten.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat eine der mitgelieferten Optionen einen Defekt, so haben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät. Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch nachweislich ein Schaden am MEDION Gerät oder den mitgelieferten Optionen entstanden ist.

Für mitgelieferte Software wird eine eingeschränkte Garantie übernommen. Dies gilt für ein vorinstalliertes Betriebssystem aber auch für mitgelieferte Programme. Bei der von MEDION mitgelieferten Software garantiert MEDION für die Datenträger, z.B. Disketten und CD-ROMs, auf denen diese Software geliefert wird, die Freiheit von Material- und Verarbeitungsfehlern für eine Frist von 90 Tagen nach Einkauf des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION.

Bei Lieferung defekter Datenträger ersetzt MEDION die defekten Datenträger kostenfrei; darüber hinausgehende Ansprüche sind ausgeschlossen. Mit Ausnahme der Garantie für die Datenträger wird jede Software ohne Mängelgewähr geliefert. MEDION sichert nicht zu, dass diese Software ohne Unterbrechungen oder fehlerfrei funktioniert oder Ihren Anforderungen genügt. Für mitgeliefertes Kartenmaterial bei Geräten mit Navigationsfunktion wird keine Garantie für die Vollständigkeit übernommen.

Bei der Reparatur des MEDION Gerätes kann es notwendig sein, alle Daten vom Gerät zu löschen. Stellen Sie vor dem Versand des Gerätes sicher, das Sie von allen auf dem Gerät befindlichen Daten eine Sicherungskopie besitzen.

Es wird ausdrücklich darauf hingewiesen, dass im Falle einer Reparatur der Auslieferzustand wiederhergestellt wird. Für die Kosten einer Softwarekonfiguration, für entgangene Einnahmen, den Verlust von Daten bzw. Software, oder sonstige Folgeschäden übernimmt MEDION keine Haftung.

III. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich aus der dem Gerät anliegenden Garantiekarte ein Anspruch auf Vorort Reparatur bzw. den Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr MEDION Gerät. Zur Durchführung der Vorort Reparatur bzw. den Vorort Austausch muss von Ihrer Seite folgendes sichergestellt werden:

- Mitarbeiter der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.

- Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zu Verfügung gestellt werden.

- Sie sind für die Wiederherstellung der eigenen Anwendungsoftware nach der Inanspruchnahme den Dienstleistungen durch MEDION selbst verantwortlich.

- Sie haben alle sonstigen Maßnahmen zu ergreifen, die von MEDION zu einer ordnungsgemäßen Ausführung des Auftrags benötigt werden.

- Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.

- Der kostenfreie Storno-Zeitraum für den Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 24 Stunden, danach müssen die uns durch die verspätete oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

- Soweit der zwischen Ihnen und dem zuständigen Techniker von MEDION vereinbarte Termin zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs nicht eingehalten werden kann und von Ihrer Seite auch nicht frühzeitig (mindestens 12 Stunden vorher) abgesagt wurde, so ist die MEDION berechtigt Ihnen die angefallenen Kosten hierfür in Rechnung zu stellen.

Garantiebedingungen für Belgien

I. Allgemeine Garantiebedingungen

1. Allgemeines

Die Garantiezeit beginnt immer am Tag des Einkaufs des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION. Die Garantie gilt für Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION Handelspartners oder das auf dem Original des Lieferscheins angegebene Datum. Bei einer Vertragswidrigkeit, die bei der Lieferung der Ware besteht, beträgt die Garantiefrist nach § 1649 quater Absatz 1 B.W. zwei (2) Jahre.

Um Garantieleistungen beanspruchen zu können, müssen Sie die folgenden Unterlagen vorlegen:

• das Original des Kaufbelegs;
- ggf. das Original des Lieferscheins;
• die Garantiekarte

Bewahren Sie das Original des Kaufbelegs, das Original des Lieferscheins und die Garantiekarte bitte gut auf. MEDION und deren autorisierte Vertriebspartner behalten sich das Recht vor, Garantieleistungen zu verweigern, wenn der Kaufbeleg bzw. der Lieferschein oder die Garantiekarte nicht vorgelegt werden können bzw. wenn die Daten unvollständig, gelöscht oder nach dem ursprünglichen Kauf durch den Verbraucher beim Händler geändert worden sind.

Falls Sie das Produkt an uns einsenden müssen, sind Sie dafür verantwortlich, dass das Produkt für den Transport sicher verpackt ist. Soweit auf der Garantiekarte nichts anderes angegeben ist, tragen Sie die Versandkosten und das Transportrisiko.

Legen Sie dem defekten Produkt eine deutliche und möglichst detaillierte Fehlerbeschreibung mit Ihrer Anschrift und Telefonnummer sowie alles für die Reparatur erforderliche Zubehör bei. Bei der Ausführung der Reparatur geht MEDION von der Fehlerbeschreibung in Ihrem Begleitschreiben und den bei der Instandsetzung selbst festgestellten Mängeln aus.

Um einen Garantieanspruch zu haben, müssen Sie sich, bevor Sie ein Produkt an uns einsenden, grundsätzlich mit unserer Hotline in Verbindung setzen. Bei dieser Hotline erhalten Sie eine Referenznummer (die sog. RMA-Nummer), die Sie auf der Außenseite des Pakets vermerken müssen.

Das Produkt muss vollständig, d.h. mit allem beim Kauf mitgelieferten Zubehör, eingesandt werden. Falls das Produkt nicht vollständig ist, führt dies zu Verzögerungen bei der Reparatur bzw. beim Austausch. Für zusätzlich eingesandte Produkte, die nicht Teil des beim Kauf mitgelieferten Zubehörs sind, übernimmt MEDION keinerlei Verantwortung.

Diese Garantie schränkt weder Ihre Rechte als Verbraucher nach der nationalen Gesetzgebung des Lands, in dem Sie die betreffenden Waren (erstmals) erwerben, noch, nach den

gleichen nationalen Bestimmungen, Ihre Rechte gegenüber dem autorisierten Vertriebspartner von MEDION als Folge des Kaufvertrags ein.

Garantiefälle führen nicht zu einer Erneuerung bzw. Verlängerung der ursprünglichen Garantiefrist.

2. Umfang und Erbringung von Garantieleistungen

Im Fall eines durch diese Garantie abgedeckten Defekts an Ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes bzw. eines Teils davon. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

Die Garantie ist auf die Instandsetzung bzw. den Ersatz der Hardware-Funktionalität in den Zustand des originalen Geräts vor dem Eintritt des Defekts beschränkt. Die Garantie erstreckt sich nicht auf die Wiederherstellung von Daten oder Software. Sie müssen vor dem Einsenden des Produkts selbst dafür sorgen, dass eine Sicherungskopie (Backup) eventuell im Produkt gespeicherter Daten oder Software, einschließlich Anwendungs- und System-software, erstellt wird. MEDION erkennt – mit Ausnahme von Vorsatz oder grober Fahrlässigkeit auf Seiten von MEDION – keine Ansprüche wegen des Verlusts dieser Daten oder Informationen an.

Bei Material- oder Verarbeitungsfehlern werden die defekten Teile durch neue Teile ersetzt. Eventuell wird das gesamte Produkt durch ein gleiches oder funktionell gleichwertiges Produkt ersetzt. In jedem Fall ist der Wert der Garantieleistung auf den Wert des defekten Produkts beschränkt.

Defekte Teile, die von uns ausgetauscht werden, gehen in unser Eigentum über.

In der Garantie sind die Arbeitsstunden (der Mitarbeiter) von MEDION sowie die Kosten für Verpackung und Versand durch MEDION an den Käufer enthalten.

Sie dürfen selbst oder durch Dritte keine Reparaturarbeiten an von MEDION gelieferten Sachen ausführen bzw. ausführen lassen. Bei Zuwiderhandlung verfällt jeder Garantieanspruch.

3. Garantieausschluss

Die Garantie gilt nicht für:

- normale Abnutzung.

- Verbrauchsmaterial.

- wie z.B. Projektionslampen in Beamer.

- Produkte, deren Marken- oder Typenbezeichnung bzw. Seriennummer verändert oder entfernt worden ist.

• die Bereitstellung von Treiber- oder Software-Updates/Upgrades.

- geringfügige Abweichungen, die für die Funktion der Ware unerheblich sind.

- Schäden durch falschen oder unsachgemäßen Gebrauch.

- Schäden als Folge von Vernachlässigung sowie mangelnder bzw. ungeeigneter Wartung.

- Gebrauch, Montage oder Installation von Sachen oder Teilen entgegen den Angaben in der Bedienungsanleitung bzw. der Dokumentation.

- Defekte als Folge von Computerviren oder Softwarefehlern, für die MEDION nicht verantwortlich ist.

- Defekte oder Fehlermeldungen als Folge einer falschen Versorgungsspannung.

- Schäden als Folge ungenügenden Schutzes vor Feuchtigkeit oder der chemischen bzw. elektrochemischen Einwirkung von Wasser.

- Defekte als Folge der Verwendung nicht originaler Ersatzteile, Zubehör und/oder Programme.

- Produkte, die aus zweiter Hand in Verkehr gebracht werden.

- abnehmende Kapazität von Batterien und Akkumulatoren bzw. nicht von MEDION mitgelieferte Batterien und Akkumulatoren.

- Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) innerhalb der nach der Gebrauchsanweisung bzw. dem Handbuch zu Ihrem Produkt zulässigen Grenzen.

- Defekte als Folge von Einbrennen oder Helligkeitsverlust bei Plasma- oder LCD-Produkten, die durch unsachgemäßen Gebrauch entstanden sind. Eine genaue Anleitung zum Gebrauch von Plasma- bzw. LCD-Produkten finden Sie in der Gebrauchsanweisung bzw. im Handbuch.

- Wiedergabefehler von Datenträgern, die nicht in einem kompatiblen Format oder nicht mit geeigneter Software erstellt worden sind.

- Alle Defekte als Folge Höherer Gewalt (z.B. Krieg, Kriegsgefahr, Bürgerkrieg, Terrorismus, Aufruhr, Kriegseinwirkung, Brand, Blitzeinschlag, Wasserschäden, Überschwemmung, Arbeitsniederlegung, Betriebsbesetzung, Streik, Dienst nach Vorschrift, Ein- und Ausfuhrbeschränkungen, Regierungsmaßnahmen, Störungen an Maschinen, Störungen bei der Gas, Wasser- und Stromversorgung, Transportprobleme).

Sollte sich bei der Reparatur des Gerätes herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Abwicklungspauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen.

4. Servicehotline

Vor Einsendung des Geräts an MEDION müssen Sie sich über unsere Service Hotline an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat eine der mitgelieferten Optionen (z.B. Speicherkarte, Modem etc.) einen Defekt, so haben Sie Anspruch auf eine Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch ein Schaden am MEDION Gerät oder den mitgelieferten Optionen entstanden ist.

Für mitgelieferte Software wird eine eingeschränkte Garantie übernommen. Dies gilt für ein vorinstalliertes Betriebssystem, aber auch für mitgelieferte Programme. Bei der von MEDION mitgelieferten Software garantiert MEDION für die Datenträger, z.B. Disketten und CD-ROMs, auf denen diese Software geliefert wird, die Freiheit von Material- und Verarbeitungsfehlern für eine Frist von sechs Monaten nach Einkauf des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION.

Es wird keine Garantie auf Vollständigkeit für das mitgelieferte Kartenmaterial von Geräten mit Navigationsfunktion (PNA) gewährt.

Falls ein gelieferter Datenträger defekt ist, leistet MEDION hierfür kostenlosen Ersatz.

III. Besondere Garantiebedingungen für die Reparatur bzw. den Austausch vor Ort

Soweit sich aus der dem Gerät anliegenden Garantiekarte ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr MEDION Gerät.

Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:

• Mitarbeitern der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.
• Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.
• Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der Dienstleistungen durch MEDION selbst verantwortlich.
• Sie müssen alle sonstigen Maßnahmen treffen, die für die Ausführung des Auftrags nach den Vorschriften und den üblichen Praktiken erforderlich sind.
• Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.
• Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 24 Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden, es sei denn, Sie können sich auf höhere Gewalt berufen.

Vervielfältigung dieses Handbuchs

Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Index

A

Akkubetrieb ....5

AlarmClock

Auswahl eines Wecktons......65

Beenden 67

Einstellen der Systemzeit......65

Hauptbildschirm......63

Lautstärke einstellen ......66

Schaltflächen 64

Snooze-Funktion......67

Alternative Installation der

Navigationssoftware von einer Speicherkarte....91

Anschließen....4

Ansicht Halteschale mit

Erweiterungsstecker......15

Antennenausrichtung ....34

Autoadapter anschließen......17, 37

Autorun....79

Autostart....79

B

Batterien....85

Bedienung

Ein- und Ausschalten ......21

Bluetooth

Anrufe annehmen....51

Anrufe tätigen....51

Geräte koppeln....50

Hauptbildschirm......49

Starten....48

Bluetooth-Anzeige 9

C

CleanUp 22,76

Contact Viewer

Auswahl von Adressen und Telefonnummern....71

Bedienung 69

Kontakt-Datenbank erstellen......68

Kontaktliste....69

Visitenkarte 70

Copyright ...... ii

D

Datenaustausch 90

Datensicherung 1

Dead Reckoning (Gyrometer)...... 82

E

Ein- und Ausschalten.... 21

Einführung...... 8

Eingabestift 10

Elektromagnetische Verträglichkeit...... 3

EMV 3

Entsorgung 6

Ersteinrichtung

Akku laden 16

Gerät ein- und ausschalten...... 19

Navigationssoftware installieren..... 20

Stromversorgung...... 17

Erweiterungsstecker...... 14

F

FAQ....74

Fehler und Ursachen 75

Fernbedienung 85

Fingerabdrucksensor.... 26

Fingerabdruck hinterlegen 26

FM-Transmitter

Frequenzauswahl.... 40

Hauptbildschirm 39

Schaltflächen...... 40

Start der Applikation 39

Funktionstaste...... 11

G

Garantiebedingungen.... 94

GPS....82

H

Häufig gestellte Fragen 74

Hinweistext ......i, 23, 24, 29

Hotline....75

|

Inhaltsverzeichnis......iii

K

Kartenleser....90

Komponenten

Ansicht von oben......12

Ansicht von unten......11

Ansicht von vorne......9

Linke Seite 13

Rückansicht 10

Kundendienst 75

L

Ladezustandsanzeige....9

Lautsprecher....10

Lieferumfang 8

M

Microsoft ActiveSync 79

Mini-USB-Anschluss ......13, 15

Modellübersicht....93

MP3-Player

Favoritenliste ....56

Hauptbildschirm....53

Lesezeichen 56

Titel auswählen....55

N

Navigation

Antennenausrichtung ....34

Autoadapter anschließen .....17, 37

Autohalterung montieren ....34

Besfestigung über Halteschale mit Erweiterungsstecker......36

Fernbedienung (optional)......86

Navigationssoftware starten......38

Navigationssystem befestigen......35

Navigationssystem zurücksetzen .....30

Netzadapter......18

0

Ohrhöreranschluss......11, 15

P

Pflege des Displays ....6

Picture Viewer

Bedienung 57

Hauptbildschirm....57

Q

Qualität......ii

R

R&TTE....5

Reinigungsmittel...... 5

Reparatur 2

s

SD/MMC-Steckplatz.... 12

Fingerabdruck hinterlegen 26

Seriennummer ...... i

Service ......ii

Hotline 75

Sicherheit

Batterien 85

Sicherheitshinweise.... 1

Akkubetrieb...... 5

Anschließen 4

Betriebsumgebung 2

Datensicherung...... 1

Entsorgung 6

Navigation 32

Pflege des Displays.... 6

Reparatur 2

Stromversorgung...... 4

Transport 7

Umgebungstemperatur 2

Verkabelung...... 4

Wartung.... 5

Soft Reset 30

Sonderfunktion CleanUp...... 22, 76

Speicherkarten 89

Sprachkommandos 42

Stromversorgung...... 4, 17

Stromversorgung über Autoadapter .... 4

Sudoku

Hauptbildschirm 72

Schaltflächen.... 72

Technische Daten.... 92

TMC....83

Externe Wurfantenne anschließen .. 84

TMCpro 83

Touch Screen 9

Transport....7

Travelguide......62

U

Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher....91

Umgebungstemperatur ......2

Video auswählen und abspielen..... 60

Vollständiges Abschalten/Hard Reset.. 31

W

Warenzeichen ......ii

Wartung 5

Weiteres Kartenmaterial 90

Übertragung auf eine Speicherkarte 90
