Produkttyp	GPS-Navigationsgerät
Marke	Medion
Modell	GoPal E4110 M10 (MD 96538)
Bildschirmdiagonale	4,3 Zoll (ca.)
Bildschirmauflösung	480 x 272 Pixel
Touchscreen	Ja (resistiv)
Stromversorgung	Lithium-Ionen-Akku, USB-Ladekabel (5V)
GPS-Empfänger	Integriert, hohe Empfangsqualität
Kartenmaterial	Auf Speicherkarte oder internem Speicher (.psf-Dateien)
Verkehrsinformationen	TMC (Traffic Message Channel) mit Stauumfahrung
Sprachführung	Ja, Lautstärke einstellbar
Routenoptionen	PKW, Fahrrad, Fußgänger; schnellste, kürzeste, ökonomische Route
Datenübertragung	USB-Synchronisationskabel, GoPal Assistant Software
Speicherkartentyp	SD/MMC-Karte
Besondere Orte (POI)	Hotels, Tankstellen, Flughäfen u.v.m.
Kompass und Höhenmesser	Ja (über GPS)
Reinigung	Bildschirm mit weichem, fusselfreiem Tuch reinigen
Sicherheitshinweis	Bedienung nur bei stehendem Fahrzeug erlaubt
Reparatur und Ersatzteile	Keine vom Benutzer austauschbaren Teile; Service durch Fachpersonal
Abmessungen (ca.)	120 x 80 x 20 mm (ca.)
Gewicht (ca.)	150 g

Häufig gestellte Fragen - GoPal E4110 M10 (MD 96538) MEDION

Wie kann ich das Kartenmaterial auf eine Speicherkarte übertragen?

Legen Sie die CD/DVD mit dem Kartenmaterial ein. Kopieren Sie die Datei mit der Endung .psf aus dem Verzeichnis der gewünschten Region auf Ihre Speicherkarte in den Ordner MapRegions. Achten Sie auf ausreichenden Speicherplatz.

Wie installiere ich die Navigationssoftware neu?

Stecken Sie die vorbereitete Speicherkarte in den SD/MMC-Steckplatz. Klicken Sie auf OK, um die Installation zu starten. Nach dem Kopieren erscheint der Hauptbildschirm. Stellen Sie sicher, dass ein GPS-Signal empfangen wird und die Zeitzone korrekt eingestellt ist.

Kann ich mehrere Zwischenziele eingeben?

Ja, über die Routenplanung können Sie bis zu 5 Ziele hinzufügen. Sie können die Reihenfolge ändern oder Ziele löschen. Die Route wird dann nacheinander zu allen Zielen geführt.

Wie kalibriere ich den Touchscreen?

Gehen Sie zu Einstellungen > Geräteeinstellungen > Bildschirmeinstellungen. Drücken Sie das erscheinende Kreuz wiederholt, bis es in der Mitte bleibt. Bestätigen Sie durch erneutes Drücken.

Wie kann ich die Sprache ändern?

Im Menü Einstellungen > Sprache wählen Sie Ihre gewünschte Sprache aus. Nach der Auswahl wird das Gerät neu gestartet und die Sprache übernommen.

Wie funktioniert die Stauumfahrung?

Aktivieren Sie unter Einstellungen > Stauumfahrung die automatische oder manuelle Option. Bei automatischer Umfahrung berechnet das Gerät Ausweichrouten basierend auf TMC-Daten. Bei manueller Umfahrung werden Sie gewarnt und können eine Ausweichroute anfordern.

Kann ich meine aktuelle Position als Favorit speichern?

Ja, wählen Sie Ziel > Aktuelle Position speichern. Voraussetzung ist ein gültiges GPS-Signal. Der gespeicherte Ort erscheint in der Favoritenliste.

Wie kann ich die Routensimulation nutzen?

Nach einer Routenplanung können Sie unter Route > Routensimulation die geplante Route in der Karte anzeigen und abspielen lassen.

Was bedeuten die farbigen Verkehrssymbole auf der Karte?

Rote Symbole zeigen Verkehrsstörungen auf Ihrer Route an, die Ihre Reisezeit beeinflussen. Grüne Symbole zeigen Störungen außerhalb Ihrer Route. Durch Antippen erhalten Sie Details und können eine Ausweichroute berechnen lassen.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > Geräteeinstellungen > Werksreset. Bestätigen Sie den Vorgang. Alle persönlichen Einstellungen und Favoriten werden gelöscht.

BEDIENUNGSANLEITUNG GoPal E4110 M10 (MD 96538) MEDION

Benutzerhandbuch Navigationssoftware

Inhaltsverzeichnis

1 Inbetriebnahme 4

1.1 Wichtige Informationen .... 5
1.2 Neuinstallation der Navigationssoftware 5
1.3 Übertragung von Kartenmaterial auf eine Speicherkarte 5
1.4 Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher ...... (
1.5 Datenübertragung (GoPal Assistant) 7

2 Bedienung der Navigationssoftware 8

2.1 Symbole 9
2.2 Karte 10
2.3 Ziel 12

2.3.1 Neues Ziel eingeben 12
2.3.2 Sonderziele 14
2.3.3 Letzte Orte 14
2.3.4 Favoriten 14
2.3.5 Routenoptionen 15
2.3.6 Zu Favoriten hinzufügen 15
2.3.7 Ort in Karte anzeigen 16
2.3.8 Route berechnen 16
2.3.9 Schnellsuche 16
2.3.10 Umkreissuche 16
2.3.11 Routenplanung 17
2.3.12 Aktuelle Position speichern 17
2.3.13 Zielspeicher verwalten 17

2.4 Route 18

2.4.1 Gehe zu .... 18
2.4.2 Route ändern 18
2.4.3 Routensimulation 18
2.4.4 Wegbeschreibung 18
2.4.5 Routenoptionen 18
2.4.6 Zielführung stoppen 18

2.5 Ansicht 19

2.5.1 2D- bzw. 3D-Karte 19
2.5.2 Pfeilansicht 19
2.5.3 Verkehrslage 20
2.5.4 Kompass 21
2.5.5 Tripinfo 21
2.5.6 Weitere Anwendungen 21

2.6 Einstellungen 22

2.6.1 Geräteeinstellungen 22
2.6.2 Darstellung 23
2.6.3 Lautstärke 23

2.6.4 Sprache 23
2.6.5 Karte auswählen 23
2.6.6 Suche nach TMC-Sendern 24
2.6.7 Stauumfahrung 24
2.6.8 Bevorzugte Tankstellen 24
2.6.9 Kategorie für Schnellsuche 24
2.6.10 Info 24

3 Weitere Hinweise 25

3.1 Gewährleistung 26
3.2 Warenzeichen 26

1. Inbetriebnahme

In diesem Kapitel finden Sie Informationen zu den folgenden Themen:

1.1 Wichtige Informationen
1.2 Neuinstallation der Navigationssoftware
1.3 Übertragung von Kartenmaterial auf eine Speicherkarte
1.4 Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher
1.5 Datenübertragung (GoPal Assistant)

1.1 Wichtige Informationen

Aus Sicherheitsgründen dürfen Eingaben durch den Fahrer nicht während der Fahrt erfolg Die Anweisungen des Navigationssystems sind Empfehlungen. In jedem Fall muss die Straßenverkehrsordnung beachtet werden.

Fahrzeugscheiben aus Thermoglas oder mit Metall bedampfte Scheiben schränken den GPS Empfang stark ein. Meist lässt diese Metallisierung eine spezielle Aussparung, hinter die Navigationsgerät platziert werden kann. Ist das nicht der Fall, muss eine handelsübliche Antenne außen, z.B. auf dem Fahrzeugdach, montiert werden.

1.2 Neuinstallation der Navigationssoftware

Die Software für Ihr Navigationssystem kann auch direkt von einer entsprechend vorbereiteten Spei karte installiert werden. Ggf. muss die vorinstallierte Software vorher deinstalliert werden (siehe Ge handbuch).

Während der Ersteinrichtung werden Sie aufgefordert die Navigationssoftware zu installieren. Gehen Sie bitte wie folgt vor:

a. Entnehmen Sie vorsichtig die Speicherkarte aus der Verpackung. Achten Sie darauf, dass die takte nicht berührt oder verschmutzt werden.
b. Stecken Sie die Speicherkarte in den SD-/MMC Steckplatz bis diese einrastet.
c. Klicken Sie auf OK um die Anwendung zu installieren.

Nachdem alle Daten auf Ihr Navigationssystem kopiert wurden, erscheint der Hauptbildschirm, über Sie nun die Navigationseinstellungen vornehmen können.

Hinweis

Bitte beachten Sie, dass nach der Installation der Software ein gültiges GPS-Signal empfan und die Zeitzone eingestellt werden muss, damit bei künftigen Routenberechnungen die richtige Ankunftszeit ermittelt werden kann.

1.3 Übertragung von Kartenmaterial auf eine Speicherkarte

Die Übertragung von weiterem Kartenmaterial auf eine Speicherkarte erfolgt vorzugsweise über den Explorer Ihres PCs. Gehen Sie wie folgt vor:

a. Legen Sie die CD/DVD mit dem gewünschten Kartenmaterial ein.
b. Öffnen Sie Ihren Arbeitsplatz und wählen Sie Ihr CD/DVD-Laufwerk aus.

c. Kopieren Sie die Datei mit der Endung .psf aus dem Verzeichnis der von Ihnen gewünsch Region von der CD/DVD auf Ihre Speicherkarte in das Verzeichnis MapRegions.

Sie können mehrere Dateien mit Kartenmaterial auf Ihre Speicherkarte übertragen, abhängig von d'Größe der Speicherkarte. Achten Sie hierbei auf ausreichenden Speicherplatz auf Ihrer Speicherkart

1.4 Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher

Ihr Gerät verfügt über einen internen, nicht flüchtigen, Speicher, der sich im Ordner \My Flash Disk

befindet. Sie können die Navigationssoftware erneut auf Ihre Speicherkarte bzw. Ihr Gerät übertrag und anschließend die Software auf dem Navigationssystem installieren. Gehen Sie dazu folgendermaß vor:

a. Verbinden Sie das Navigationssystem mit Ihrem PC.
b. Um die Installationsdateien und das Kartenmaterial für das Gerät verfügbar zu machen, müsse die erforderlichen Ordner angelegt werden. Legen Sie für die Installationsdateien den Ordner \My

Flash Disk\INSTALL an. Das Kartenmaterial legen Sie in den Ordner \My Flash

Disk\MapRegions ab. Bitte beachten Sie beim Benennen der Ordner die oben angegebenen Schreibweisen.

c. Kopieren Sie alle Dateien aus dem Ordner \Installation von der CD/DVD in das Verzeic \My Flash Disk\Installation auf Ihr Gerät, um die Installationsdateien zu übertragen.
d. Kopieren Sie die von Ihnen gewählten Dateien mit der Endung .psf aus dem Ordner \MapRegions

von der CD/DVD in das Verzeichnis \My Flash Disk\MapRegions auf Ihr Gerät, um das K material zu übertragen.

Sollten Sie zusätzliche Daten auf Ihrem Navigationsgerät gespeichert haben, achten Sie darauf, da beim Übertragen der Daten ausreichend Kapazität vorhanden sein muss. Sollte dies nicht der Falt entfernen Sie nicht benötigte Dateien.

Hinweis

Falls Sie Nutzer des Windows ^TM Betriebssystems sind, benötigen Sie die Active-

Sync®-Kommunikationssoftware nicht. Die für die reine Datenübertragung notwendigen Systemdateien sind bereits bei Auslieferung in Ihrem Vista Betriebssystem integriert. Bitte schließen Sie Ihr Gerät mit Hilfe des USB-Synchronisationskabels an Ihrem PC an. Nach ein neues Gerät gefunden wurde werden die notwendigen Treiber automatisch installiert. Nach erfolgreicher Installation ist Ihr neues Gerät in der Windows Explorerübersicht unter dem Punkt Tragbare Geräte aufgeführt.

Sollten Sie zusätzliche Daten auf Ihrem Navigationsgerät gespeichert haben, achten Sie darauf, dass beim Übertragen der Daten ausreichend Kapazität vorhanden sein muss. Sollt dies nicht der Fall sein, entfernen Sie nicht benötigte Dateien.

1.5 Datenübertragung (GoPal Assistant)

Installieren Sie den GoPal Assistant von der CD/DVD auf Ihren PC, um die folgenden Konfigura möglichkeiten zu nutzen:

Übertragung von Installationsdateien
Übertragung von Kartenmaterial

2. Bedienung der Navigationssoftware

In diesem Kapitel finden Sie Informationen zu den folgenden Themen:

2.1 Symbole
2.2 Karte
2.3 Ziel
2.4 Route
2.5 Ansicht
2.6 Einstellungen

2.1 Symbole

Symbole innerhalb der Menüs

Über dieses Symbol rufen Sie die Menüleiste auf.

Über dieses Symbol gelangen Sie in das Menü Ansicht.

Über dieses Symbol gelangen Sie in das Menü Ziel.

Über dieses Symbol gelangen Sie in das Menü Route.

Über dieses Symbol gelangen Sie in das Menü Einstellungen.

Über dieses Symbol gelangen Sie in das Menü Hilfe.

Über dieses Symbol gelangen Sie in die vorherige Ansicht.

Über dieses Symbol bestätigen Sie die Eingabe und gelangen in die nächste Ansicht.

Über dieses Symbol verlassen Sie die Navigationssoftware.

Symbole innerhalb der Karte

Über Drücken dieses Symbols gelangen Sie in den Kompass.

Dieses Symbol zeigt Ihnen den Ladezustand Ihres Gerätes an.

Sie können über dieses Symbol die GPS-Empfangsqualität erkennen und beim Klicken au das Symbol in die Kompass-Ansicht wechseln.

Über das TMC-Modul können aktuelle Verkehrsinformationen empfangen werden, die dann in der Karte mit einem entsprechenden Verkehrssymbol angezeigt werden.

Auf nächstgelegene Verkehrsstörungen, die auf Ihrer Route liegen und die Einfluss auf d Reisezeit haben, wird über ein Warnsymbol in der Karte sowie über einen akustischen H aufmerksam gemacht.

Über das Warnsymbol gelangen Sie in die Verkehrswarnungsansicht.

Liegen Verkehrsstörungen nicht auf der vorberechneten Route, werden die Symbole in Gr. angezeigt.

2.2 Karte

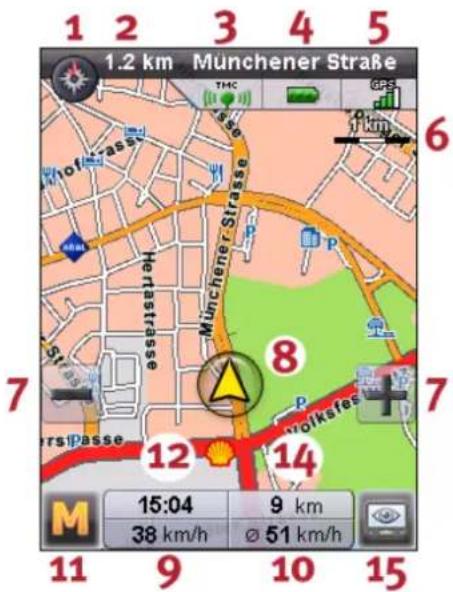

Die Kartenansicht enthält die folgenden Informationen:

Auflösung: 240 x 320 Pixel

Auflösung: 320 x 240 Pixel

Auflösung: 480 x 272 Pixel

TMC-Empfangsqualität

Ihre aktuelle Position

9 GeschwindigkeitsanzeigeKompass
10 DurchschnittsgeschwindigkeitStraße, auf der Sie si
11 Hauptmenü/Autozoom ²
12 Voraussichtliche AnkunftszeitAnzeige des Batteriest:
13 RestfahrzeitAnzeige der GPS-Empfangsqualität
14 Restdistanz zum ZielMaßstab
15 AnsichtZoom

1

¹⁾ Bei einem Manöver werden zusätzlich Distanz- und Abbiegeinformationen angezeigt. Die Abbiegeinformationen können auch auf die zu verwendenden Fahrspuren hinweisen, soweit diese Informationen im Kartenmaterial vorhanden sind.

2) Nachdem Hinein- bzw. Herauszoomen kann über diesen Schalter der Autozoom wieder aktiviert werden.

Durch Drücken des Touchscreens mit einem Finger oder Stift können Sie die Karte frei bewegen.

Sie können direkt aus der Karte heraus ein Ziel auswählen. Tippen Sie dazu einmal auf den der Karte, zu dem Sie navigieren wollen. Wenn der von Ihnen angetippte Bereich nicht das ge

Ziel ist, können Sie mit Hilfe des Menüs in der unteren Leiste zu weiteren markierten Bereiche Nähe wechseln.

Navigieren Sie hiermit zur vorherigen Markierung in der Karte.

Navigieren Sie hiermit zur nächsten Markierung in der Karte.

Wählen Sie hiermit die Markierung als Ziel aus.

2.3 Ziel

Nach dem Start der Navigationssoftware können Sie über die Zieleingabe sofort eine Route plane abfahren.

2.3.1 Neues Ziel eingeben

Auflösung: 240 x 320 Pixel

Auflösung: 320 x 240 Pixel

Auflösung: 480 x 272 Pixel

1 Auswahl der Suchkategorie (Sonderziele)
2 Auswahl eines Zielortes aus den letzten Orten
3 Eingabe der Postleitzahl

Eingabe der Stadt bzw. Auswahl des Landes
Eingabe der Straße bzw. Hausnummer

Auswahl eines Zielortes aus den Favoriten

Hinweis

Sie können über die Postleitzahl und/oder über die Stadt einen Ort suchen. Um die Su verfeinern, können Straße und Hausnummer angegeben werden. Kann die Hausnummer bei der Routenberechnung mitberücksichtigt werden, so wird dies in der Ansicht Detailinformationen angezeigt. Sie können auch ohne Angabe eines Straßennamens zur Ortsmitte oder ohne Angabe einer Hausnummer zur Straßenmitte navigieren.

Bei der Suche nach einem besonderen Ort (z.B. Tankstelle) ermöglicht der Eintrag des Na eine genauere Suche.

Um ein Ziel einzugeben, tippen Sie entweder auf PLZ oder Ort. Sie gelangen dann in die Tastaturansicht.

Tippen Sie nun mit Hilfe der Tastatur Ihre Zieladresse ein. Die Navigationssoftware vervollständigt Adresse automatisch bei der Suche nach dem Zielort und zeigt nach der Eingabe von nur wer Zeichen die besten drei Ergebnisse sowie die Liste aller möglichen Ergebnisse an. Erscheint der Ihnen gesuchte Ort nicht in der Liste, sind gegebenenfalls genauere Informationen in der Adresse notwendig.

Hinweis

Sie können auch ohne Zieleingabe Ihre aktuelle Position in der Karte verfolgen. Wenn verf wird dann der Name der Straße angezeigt, in der Sie sich gerade befinden.

2.3.2 Sonderziele

Über die Suchkategorie können Sie die Art des Ziels bestimmen. Standardmäßig wird die Straße gesuchten Adresse vorgegeben. Überdies können Sie durch Auswahl einer anderen Kategorie in e bestimmten Stadt nach besonderen Orten wie z.B. Hotels, Flughäfen oder Tankstellen suchen.

Wenn Sie ein Gerät mit Bluetooth-Funktion besitzen und das von Ihnen ausgewählte Sonderziel Telefonnummer hat, können Sie aus der Ansicht Detailinformation heraus diese Telefonnummer anwählen.

2.3.3 Letzte Orte

Die zuletzt verwendeten Orte werden in chronologischer Reihenfolge gespeichert. Dabei sind die le drei Orte in der Adresseingabe direkt auswählbar, alle anderen Orte können über Letzte Orte aufgerufen werden.

2.3.4 Favoriten

In dieser Liste sind die von Ihnen gespeicherten Ziele hinterlegt, die Sie öfter anfahren.

2.3.5 Routenoptionen

Bevor Sie die Route berechnen, können Sie in den Detailinformationen des Zieles die Routenopti festlegen. Mit den Routenoptionen beeinflussen Sie die Art und Weise, mit der Sie an Ihr Ziel werden.

Für Kraftfahrzeuge optimierte Routenberechnung und Routenführung (Standard-Option)

Für Fahrradfahrer optimierte Routenberechnung und Routenführung (bis zu einem Umkreis von 50 km möglich)

Für Fußgänger optimierte Routenberechnung und Routenführung (bis zu einem Umkreis vor 50 km möglich)

Die berechnete Route wird hinsichtlich der Reisezeit optimiert (Standard-Option).

Die berechnete Route wird hinsichtlich der Streckenlänge optimiert.

Ökonomische Route: eine Kombination aus kurzer und schneller Route

Mautstraßen werden in der Routenberechnung mitberücksichtigt (Standard-Option).

Mautstraßen werden bei Berechnung der Route vermieden.

Autobahnen werden in der Routenberechnung mitberücksichtigt (Standard-Option).

Autobahnen werden bei Berechnung der Route vermieden.

Fähren werden in der Routenberechnung mitberücksichtigt (Standard-Option).

Fähren werden bei Berechnung der Route vermieden.

Keine Stauumfahrung

Manuelle Stauumfahrung

Automatische Stauumfahrung

2.3.6 Zu Favoriten hinzufügen

Diese Option können Sie in den Detailinformationen wählen, um den angezeigten Ort in den Fa zu speichern.

2.3.7 Ort in Karte anzeigen

Über diese Option können Sie den unter Detailinformationen angezeigten Ort vorab in der Karte a lassen.

2.3.8 Route berechnen

Wenn Sie die Zielangaben überprüft haben und die Routenoptionen Ihren Präferenzen entsprechend gesetzt sind, können Sie die Routenberechnung starten. Die Berechnung kann nur erfolgen, wenn Gerät fehlerfrei funktioniert. Störungen sind wie folgt gekennzeichnet:

Der GPS-Empfang ist gestört. Daher kann Ihr aktueller Standort nicht ermittelt werden.

2.3.9 Schnellsuche

Über die Schnellsuche können Sie direkt nach einer zuvor eingestellten Suchkategorie (z.B.: Hotels Flughäfen oder Tankstellen) suchen.

2.3.10 Umkreissuche

Besondere Orte in der Nähe Ihres aktuellen Standortes werden Ihnen zur Auswahl angeboten. Da wird auch die Luftliniendistanz zu den gefundenen Orten angezeigt.

Hinweis

Die Navigationssoftware sucht zuerst in einem engeren Umkreis. Wenn dort keine Ergebnis: gefunden werden, wird die Suche auf einen größeren Umkreis ausgedehnt. Dadurch kann unter Umständen zu einer zeitlichen Verzögerung kommen.

2.3.11 Routenplanung

Über diese Option können Sie eine Route planen (z.B. am Vorabend einer Urlaubsreise), indem auch ohne eingeschalteten GPS-Empfänger die gewünschte Start- und Zielposition eingeben. Dabei können Sie auch mehrere Ziele eingeben, zu denen dann nacheinander navigiert wird.

Ihre Startposition (standardmäßig wird die letzte bekannte Position verwendet)

Sie können bis zu 5 Ziele hinzufügen.

Verschieben Sie die Position des ausgewählten Ziels nach oben.

Verschieben Sie die Position des ausgewählten Ziels nach unten.

Löschen Sie ein Ziel.

Hier kann der Startpunkt der Route geändert werden.

Über diese Funktion wird die Route hinsichtlich der Gesamtstrecke optimiert.

Über die Funktion Zielführung starten können Sie nach einer Routenplanung in der Karte sicht die geplante Route aufrufen. Hierzu muss der GPS-Empfänger ein Signal empfanger

2.3.12 Aktuelle Position speichern

Über diese Funktion können Sie Ihre aktuelle Position als Favorit abspeichern. Voraussetzung dafür dass Sie mit Ihrem Navigationsgerät ein GPS-Signal empfangen.

2.3.13 Zielspeicher verwalten

Sie können über die Funktion Zielspeicher verwalten Ihre persönlichen Favoriten umbenennen bzw. löschen, einen zuletzt angefahrenen Ort oder alle letzten Orte löschen.

2.4 Route

Nach einer erfolgreichen Routenberechnung werden Sie mit Hilfe von akustischen und optischen Manöveranweisungen an das festgelegte Ziel geführt.

Folgende Funktionen können Sie während einer Routenführung nutzen:

2.4.1 Gehe zu ...

Während einer Routenführung oder nach einer Routenplanung können Sie hier in eine Übersicht Route, in das Zielgebiet oder zurück zu Ihrem aktuellen Standort bzw. der Startposition bei eine tenplanung wechseln.

2.4.2 Route ändern

Sie können hier Ihre aktuelle Route ändern, wie in Abschnitt 2.3.11, „Routenplanung“ beschrieben.

2.4.3 Routensimulation

Nach einer Routenplanung können Sie die geplante Route über die Routensimulation in der Karte stellen und abspielen.

2.4.4 Wegbeschreibung

Aus der Wegbeschreibung können Sie entnehmen, welche Straßen Sie nutzen müssen, um an Ih zu gelangen. Außerdem sind Grenzübertritte in andere Länder gekennzeichnet. Die Wegbeschreibung ist nur verfügbar, wenn Sie eine Route berechnet haben.

2.4.5 Routenoptionen

Sie können die Routenoptionen auch während der Routenführung ändern, um so die Art und W mit der Sie an Ihr Ziel geführt werden, zu beeinflussen (siehe Abschnitt 2.3.11, „Routenplanung“).

2.4.6 Zielführung stoppen

Sie können über diese Funktion die aktuelle Routenführung abbrechen und die Route aus dem löschen.

2.5 Ansicht

Während einer Routenführung können Sie zwischen verschiedenen Ansichten wechseln:

2.5.1 2D- bzw. 3D-Karte

Hier ist ein schneller Wechsel zwischen der 2D- und 3D-Kartenansicht möglich.

2.5.2 Pfeilansicht

Die Pfeilansicht enthält die folgenden Informationen:

Auflösung: 240 x 320 Pixel

Auflösung: 320 x 240 Pixel

Auflösung: 480 x 272 Pixel

7 Restdistanz zum ZielNächstes Manöver (Straße)
8 Restfahrzeit TMC-Empfangsqualität
9 Voraussichtliche AnkunftszeitAnzeige des Batteriest
10 Straße, in der Sie sich aktuell befindenAnzeige
11 Distanz bis zum nächsten ManöverVorschau für

2.5.3 Verkehrslage

Über diese Funktion können Sie sich aktuelle Verkehrsinformationen in einer Liste anzeigen lasser Dabei werden zuerst die auf Ihrer Route liegenden Verkehrsmeldungen angezeigt (Sortierung nach Entfernung) und dann die Ereignisse, die nicht auf Ihrer Route liegen (alphabetische Sortierung).

Wenn Sie einen Eintrag in der Liste ausgewählt haben, öffnet sich die Detailansicht zu Verkehrsmeldung. Befindet sich diese Verkehrsstörung auf Ihrer Route, wird in der Detailansicht die Entfernung bis zur Verkehrsstörung angezeigt. Hat die Verkehrsstörung Einfluss auf Ihre Reisezeit (Stau, stockender Verkehr), wird in der Detailansicht auch noch der voraussichtlich Reisezeitverlust angezeigt.

Liegen Verkehrsstörungen nicht auf der vorberechneten Route, werden die Symbole in Gr. angezeigt.

In der Verkehrswarnungsansicht wird Ihnen zusätzlich zur Distanz bis zur routingrelevanten Verkehrstörung und dem voraussichtlichen Reisezeitverlust die Möglichkeit angeboten, eine Ausweichroute berechnen zu lassen.

Wenn Sie keine Ausweichroute berechnen lassen wollen, lehnen Sie ab und das Warnsymbol in Karte verschwindet.

Wenn Sie eine Ausweichroute berechnen lassen, wird die Navigationssoftware eine Route berechne bei der die Verkehrsstörung möglichst umfahren wird.

Kann keine Ausweichroute berechnet werden, verschwindet zwar das Warnsymbol in der Karte, Sie können die routingrelevante Verkehrsstörung jedoch ein weiteres Mal in der Listenansicht auswähler und dann in der Verkehrswarnungsansicht erneut eine Ausweichroute berechnen lassen.

2.5.4 Kompass

Im Kompass können Sie die Geschwindigkeit, den aktuellen Längen- und Breitengrad sowie die Empfangsqualität (HDOP-Wert) ablesen. Die Fahrtrichtung wird zuverlässig ab einer Geschwindigkeit von ca. 5 km/h angezeigt. Zudem wird nach einmaligem Empfang eines GPS-Signals die GPS-Ze angezeigt in Form der Greenwich Mean Time (GMT).

2.5.5 Tripinfo

In dieser Ansicht finden Sie Informationen zu Ihrer aktuellen Route, wie Ihre Durchschnittsgeschwindig die Gesamtdauer, die Sie schon unterwegs sind oder die bereits zurückgelegte Gesamtstrecke.

2.5.6 Weitere Anwendungen

Wenn Ihr Navigationssystem über zusätzliche Anwendungen verfügt, können dieses auch direkt aus der Navigationssoftware gestartet werden.

2.6 Einstellungen

Die Navigationssoftware kann über eine Reihe von Einstellungen individuell konfiguriert werden.

2.6.1 Geräteeinstellungen

Folgende Einstellungen können an Ihrem Gerät vorgenommen werden:

Bildschirmeinstellungen:

In dieser Einstellungsmaske können Sie den Touchscreen neu kalibrieren (ausrichten), wenn er ungenau auf Berührungen reagiert. Zur Kalibrierung erscheint ein Kreuz in der Mitte Bildschirms. Nach Drücken dieses Kreuzes wandert es weiter über den Bildschirm. Drücke Sie das Kreuz wiederholt, bis es sich wieder in der Mitte des Bildschirms befindet. Du erneutes Drücken des Touchscreens wird die Kalibrierung übernommen. Bestätigen Sie die Kalibrierung nicht, wird die Ansicht nach einer voreingestellten Zeitspanne ohne Änderungen wieder verlassen.

Hier können Sie die Bildschirmhelligkeit anpassen.

Hier können Sie die Ausrichtung Ihres Bildschirms verändern (z.B.: von Quer- auf Hochforsoweit Ihr Gerätemodell dies unterstützt.

Sonstige Geräteeinstellungen:

In dieser Ansicht wird Ihnen der Ladezustand der Gerätebatterie angezeigt bzw. ob die terie gerade geladen wird. Zudem können Sie zum Einsparen von Strom für Netz- und Akkubetrieb Zeiten auswählen, nach denen das Gerät abgeschaltet wird.

Stellen Sie hier die Lautstärke Ihres Gerätes (z.B.: Tastenklicks) ein.

Über diese Funktion können Sie die Werkseinstellungen Ihres Gerätes wieder herstellen. Dabei werden alle persönlichen Einstellungen gelöscht.

2.6.2 Darstellung

Sie können die Anzeige wie folgt anpassen:

Die Karte wird abhängig vom Kartenmaßstab nördlich oder in Fahrtrichtung ausgerichtet dargestellt (2D-Kartenansicht).

Die Karte wird stets in Fahrtrichtung gedreht (2D-Kartenansicht).

Die Karte wird stets nördlich ausgerichtet dargestellt (2D-Kartenansicht).

Die 3D-Karte wird stets in Fahrtrichtung angezeigt. Die Zoomfunktion ist in der 3D-Karte weiterhin aktiv, das Verschieben der Karte ist jedoch nicht mehr möglich.

Darstellen der Kartenansicht im für Tageslicht optimiertem Design

Darstellen der Kartenansicht im für Dunkelheit optimiertem Design

Das Design der Karte wird abhängig von der Uhrzeit auf Tageslicht oder Dunkelheit ange

Während eines Manövers wird automatisch von der Karte in die Pfeilansicht geschaltet. I dem Manöver wird wieder in die Kartenansicht gewechselt.

Auch während eines Manövers wird die Karte angezeigt. Der Manöverpfeil wird verkleinert in der Karte eingeblendet.

2.6.3 Lautstärke

Passen Sie hier die Lautstärke der akustischen Anweisungen an, die in der Navigationssoftware werden. Die Systemlautstärke wird in den Geräteeinstellungen unter Einstellungen bzw. Settings angepasst.

2.6.4 Sprache

Sind auf Ihrem Navigationsgerät mehrere Sprachen vorinstalliert, können Sie hier eine andere Sprauswählen. Nach der Auswahl wird das Gerät neu gestartet und die von Ihnen ausgewählte Sprverwendet.

2.6.5 Karte auswählen

Wenn Sie mehr als eine Kartenregion auf Ihrer Speicherkarte installiert haben, können Sie hier gewünschte Region auswählen.

TME TRADE MUSEAU CHASEL

2.6.6 Suche nach TMC-Sendern

Hier wird automatisch nach einem Sender gesucht. Bei einer Verschlechterung der Empfan qualität wird sofort nach einem neuen Sender gesucht.

Bei der manuellen Sendersuche können Sie einen TMC-Sender fest einstellen. Verschlechte sich das TMC-Signal, wird nicht automatisch nach einem neuen Sender gesucht.

Hier können Sie in 100 kHz-Schritten einen TMC-Sender suchen.

2.6.7 Stauumfahrung

Sie können in dieser Ansicht einstellen, ob Sie automatisch um Staus geleitet werden m ^ö Hier berechnet Ihnen die Navigationssoftware anhand der vorliegenden Verkehrsinformationen im Hintergrund automatisch Ausweichrouten um Verkehrsstörungen, die auf Ihrer Route liege und Einfluss auf Ihre Reisezeit nehmen.

Bei manueller Stauumfahrung werden Sie in der Kartenansicht auf die nächstgelegene Ve kehrsstörung, die auf Ihrer Route liegt und Einfluss auf Ihre Reisezeit hat, über ein War hingewiesen.

Über das Anklicken des Warnsymbols gelangen Sie in die Verkehrswarnungsansicht, in der Sie auswählen können, ob eine Ausweichroute berechnet werden soll.

Wenn Sie keine Stauumfahrung ausgewählt haben, werden aktuelle Verkehrsinformationen nicht bei der Routenführung berücksichtigt.

2.6.8 Bevorzugte Tankstellen

Stellen Sie hier die von Ihnen bevorzugten Tankstellen-Marken ein. Dies ist insbesondere dann n wenn Sie über eine Tankstellen-Kundenkarte verfügen und bei der Suche nach einer Tankstelle d Tankstellen bevorzugt anzeigen lassen möchten.

2.6.9 Kategorie für Schnellsuche

Sie können hier die Suchkategorie für die Schnellsuche nach einem besonderen Ort (z.B. Tankst festlegen.

2.6.10 Info

Hier finden Sie Informationen zur Software- und Kartenversion.

3. Weitere Hinweise

In diesem Kapitel finden Sie Informationen zu den folgenden Themen:

3.1 Gewährleistung
3.2 Warenzeichen

3.1 Gewährleistung

Wir behalten uns inhaltliche Änderungen der Dokumentation und der Software ohne Ankündigung. Die Medion AG übernimmt keine Haftung für die Richtigkeit des Inhalts oder für Schäden, die dem Gebrauch des Handbuchs ergeben.

Wir sind jederzeit dankbar für Hinweise auf Fehler oder für Verbesserungsvorschläge, um Ihnen i Zukunft noch leistungsfähigere Produkte anbieten zu können.

3.2 Warenzeichen

Alle innerhalb des Handbuchs genannten und ggf. durch Dritte geschützten Marken- und Warenzei unterliegen uneingeschränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Besitzrechten der jeweiligen eingetragenen Eigentümer. Alle hier bezeichneten Warenzeichen, Handelsnamen oder Firmennamen sind oder können Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein. Alle Rechte, die hier nicht ausdrücklich gewährt werden, sind vorbehalt. Aus dem Fehlen einer expliziten Kennzeichnung der in diesem Handbuch verwendeten Warenzeiche kann nicht geschlossen werden, dass ein Name von den Rechten Dritter frei ist.

Windows ^® und ActiveSyncsind Warenzeichen der Microsoft Corporation.
