Produkttyp	Waschmaschine
Marke	Küppersbusch
Modell	IW 1209.2W
Abmessungen (H × B × T)	82 × 60 × 54,5 cm
Tiefe bei geöffneter Tür	95 cm
Höhenverstellbarkeit	ca. ±13 mm
Leergewicht	ca. 76 kg
Füllmenge (programmabhängig)	max. 4,5 kg
Trommeldrehzahl Waschen	max. 55 min⁻¹
Trommeldrehzahl Schleudern	1200 / 900 / 700 / 500 min⁻¹
Wasserdruck	0,05 – 0,8 MPa
Spannung / Frequenz	220 – 230 V ~50 Hz
Anschlusswert	ca. 2,2 kW
Erforderliche Absicherung	10 A (LS-Schalter)
Waschprogramme	Koch-/Buntwäsche, Pflegeleicht, Feinwäsche, Wolle/Handwäsche, Sonderprogramme (Einweichen, Spülen, Stärken, Abpumpen, Schleudern, Blitzprogramm)
Zusatzfunktionen	Vorwäsche, Kurz, Extra Spülen, Spülstopp, Bio, Zeitvorwahl, Schleuderdrehzahlwahl
Besondere Merkmale	Kindersicherung, Unwucht-Kontrollsystem, 3-Kammer-Waschmittelschublade, Programmablauf-Anzeige, Multidisplay, Energie-Sparprogramme
Sicherheitshinweise	Reparatur nur durch Fachkraft, Netzstecker vor Reinigung ziehen, kein Wasserstrahl, heiße Tür, Kindersicherung aktivierbar
Pflege und Wartung	Reinigung von Waschmittelschublade, Flusensieb, Wassereinlaufsieb; Frostschutzmaßnahmen
Installation	Transportsicherung entfernen, Nivellierung, Wasseranschluss 3/4", Ablaufschlauch (max. 4 m), elektrischer Anschluss, Einbaumöglichkeit, Türanschlag wechselbar
Einsatzbereich	Haushalt

Häufig gestellte Fragen - IW 1209.2W Küppersbusch

Wie starte ich ein Waschprogramm?

Drücken Sie die EIN/AUS-Taste, wählen Sie mit dem Programmwähler das gewünschte Programm und die Temperatur, stellen Sie ggf. Schleuderdrehzahl und Optionen ein, und drücken Sie die START/PAUSE-Taste. Das Programm läuft automatisch.

Was bedeutet der Fehlercode E10 im Display?

Der Fehlercode E10 bedeutet, dass kein Wasser einläuft. Mögliche Ursachen: Wasserhahn geschlossen, Zulaufschlauch geknickt oder Sieb verstopft. Überprüfen Sie den Wasserhahn, den Schlauch und reinigen Sie das Sieb im Zulauf.

Wie reinige ich das Flusensieb?

Stellen Sie eine Schüssel unter das Flusensieb, drehen Sie den Knebel nach links, ziehen Sie das Sieb heraus, reinigen Sie es unter fließendem Wasser und setzen Sie es wieder ein. Verschließen Sie es fest.

Kann ich die Tür während eines laufenden Programms öffnen?

Ja, wenn die Maschine auf PAUSE gestellt ist (START/PAUSE-Taste drücken), die Wassertemperatur unter 40 °C liegt, der Wasserstand niedrig ist und die Trommel stillsteht. In Notfällen das Gerät ausschalten und ca. 3 Minuten warten.

Wie aktiviere ich die Kindersicherung?

Drehen Sie den Drehknopf an der Innenseite der Einfülltür mit einer Münze im Uhrzeigersinn in die waagerechte Position. Zum Deaktivieren gegen den Uhrzeigersinn in die senkrechte Position drehen.

Was tun, wenn die Maschine stark vibriert?

Überprüfen Sie, ob die Transportsicherung vollständig entfernt wurde und ob die Schraubfüße korrekt nivelliert sind. Bei geringer Beladung (z.B. nur ein Bademantel) kann Vibration normal sein.

Wie stelle ich die Zeitvorwahl ein?

Drücken Sie nach der Programmwahl die ZEIT-VORWAHL-Taste so oft, bis die gewünschte Verzögerungszeit (30 min bis 23 h) im Display erscheint. Starten Sie das Programm mit START/PAUSE. Die Maschine startet nach Ablauf der eingestellten Zeit.

Warum bleibt die Wäsche nach Programmende nass?

Möglicherweise wurde die Option SPÜLSTOPP gewählt. Die Wäsche liegt dann im letzten Spülwasser. Lassen Sie das Wasser abpumpen (Programm Abpumpen oder Schleudern wählen), bevor Sie die Tür öffnen.

Welche Waschmittel sind geeignet?

Verwenden Sie nur Wasch- und Pflegemittel, die für Waschautomaten geeignet sind. Beachten Sie die Dosierangaben des Herstellers, abhängig von Füllmenge, Verschmutzungsgrad und Wasserhärte. Bei mittlerer bis harter Wasserhärte (ab Bereich II) empfiehlt sich ein Wasserenthärter.

Wie baue ich die Maschine unter eine Arbeitsplatte ein?

Die Maschine kann unter einer Arbeitsfläche oder zwischen Küchenmöbeln eingebaut werden. Die Nischenmaße entnehmen Sie der Abbildung in der Anleitung. Montieren Sie die mitgelieferten Scharniere und den Gegenmagneten an der Möbeltür. Ein Türanschlagwechsel (rechts/links) ist möglich.

BEDIENUNGSANLEITUNG IW 1209.2W Küppersbusch

Wichtig: Unbedingt lesen und aufbewahren!

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Geräts wichtig sind. Bitte unbedingt beachten.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Geräts.

Mit diesem Symbol sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Geräts gekennzeichnet.

Für eventuell auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt "Was tun, wenn..."

Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis Garantiebedingungen / Kundendienststellen).

Gedruckt auf umweltschonend hergestelltem Papier. Wer ökologisch denkt, handelt auch so...

Technische Daten

Höhe x Breite x Tiefe 82x60x54,5 cm

Tiefe bei geöffneter Tür 95 cm

Höhenverstellbarkeit ca. ±13 mm

Leergewicht ca. 76 kg

Füllmenge (programmabhängig) max. 4,5 kg

Einsatzbereich Haushalt

Trommeldrehzahl Waschen max. 55 min-

Trommeldrehzahl Schleudern 1200/900/700/500 min-

Wasserdruck 0,05 - 0,8 MPa

Dieses Gerät entspricht den folgenden EG-Richtlinien:

73/23/EWG vom 19.2.1973 "Niederspannungsrichtlinie", einschließlich Änderungsrichtlinie 93/68/EWG; 89/336/EWG vom 3.5.1989 "EMV-Richtlinie", einschließlich Änderungsrichtlinie 92/31/EWG.

Inhalt

Gebrauchsanweisung 4

Sicherheitshinweise 4

Entsorgung 5

Umwelttipps 5

Die wichtigsten Merkmale Ihres Geräts 6

Gerätebeschreibung 6

Bedienblende 7

Betriebskontrolllampe 7

Taste EIN/AUS 7

Wahltasten 7

SCHLEUDERN 7

VORWÄSCHE 7

KURZ 7

EXTRA SPÜLEN 7

SPÜLSTOPP 7

BIO 8

Taste "ZEIT-VORWAHL" 8

Multidisplay 8

Taste "START/PAUSE" 9

Programmablauf-Anzeige 9

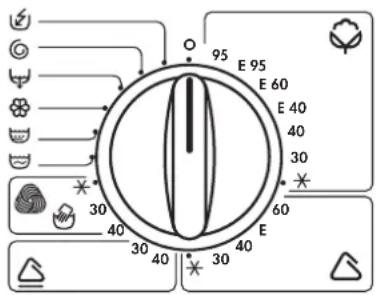

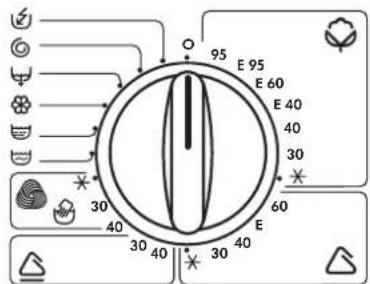

Programmwähler 9

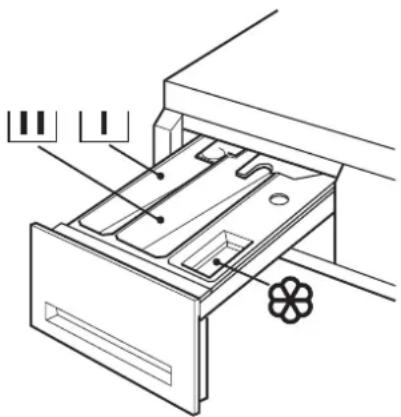

Schublade für Wasch- und Pflegemittel 10

Vor dem ersten Waschen 10

Waschgang vorbereiten 10

Wäsche sortieren und vorbereiten 10

Wäschearten und Pflegekennzeichen 11

Wasch- und Pflegemittel 11

Welches Wasch- und Pflegemittel? 11

Wieviel Wasch- und Pflegemittel? 11

Flüssigwaschmittel 11

Wasserenthärter einsetzen 11

Angaben der Wasserhärte 11

Waschgang durchführen 12

Einlegen der Wäsche 12

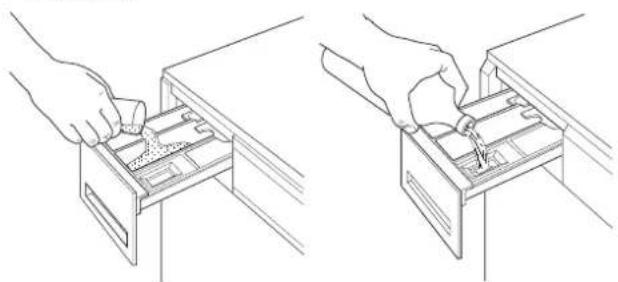

Einfüllen des Wasch- und Pflegemittels 12

Einschalten der Maschine 12

Das gewünschte Programm auswählen 12

Wahl der Schleuderdrehzahl 12

Eventuelle Wahl der Option 12

Einstellung der Zeitvorwahl 12

Das Programm starten 13

Programm löschen 13

Funktion-/Programm Änderung 13

Türöffnung während eines laufenden

Programms 13

Programmende 13

Programmtabellen 14-15

Waschen 14

Sonderprogramme 15

Pflege und Wartung 16

Im Alltagsbetrieb 16

Bedienteile reinigen 16

Bedienblende 16

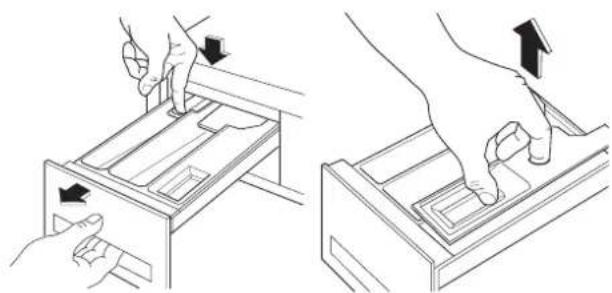

Waschmittelschublade 16

Einfülltür 16

Wassereinlaufsieb 16

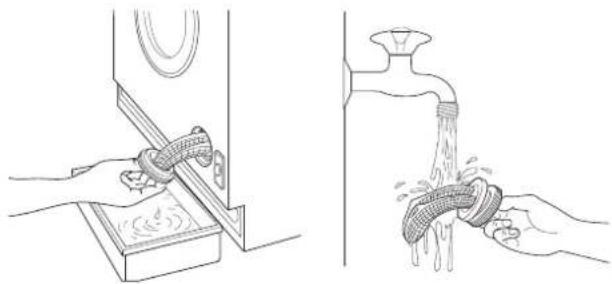

Flusensieb 17

Notentleerung 17

Frost 17

Was tun, wenn... 18

Störungsbehebung 18

Wenn das Waschergebnis nicht befriedigend ist 20

Service 21

Aufstell- und Anschlussanweisung 22

Sicherheitshinweise für die Installation 22

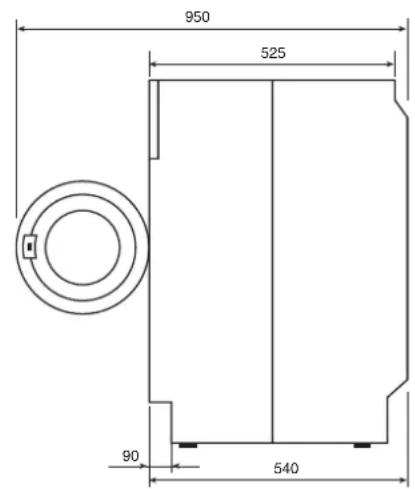

Abmessungen des Geräts 22

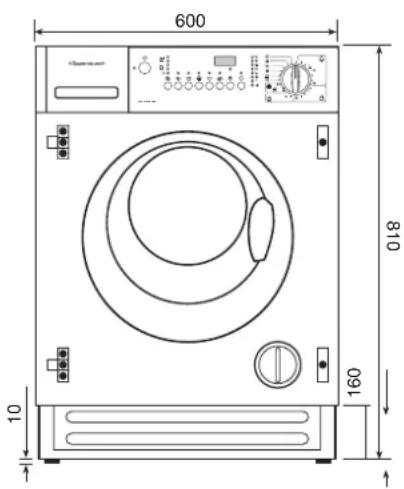

Vorderansicht und Seitenansicht 22

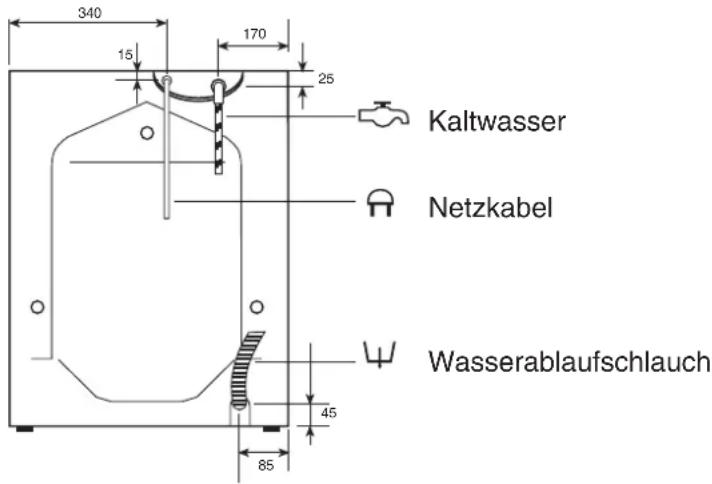

Rückansicht 22

Installation 23

Entfernen der Transportsicherung 23

Aufstellort vorbereiten 23

Nivellierung 24

Kaltwasseranschluss 24

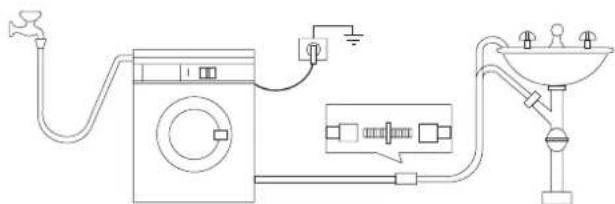

Wasserablauf 24

Elektrischer Anschluss 25

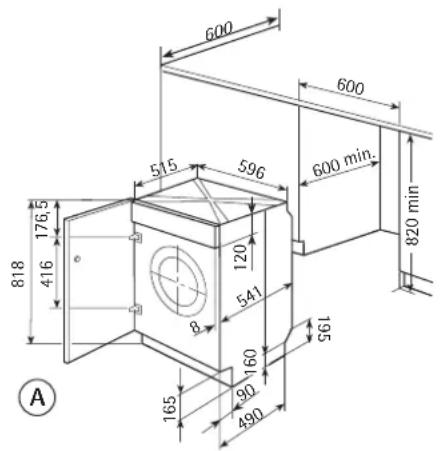

Einbau-Anweisungen 25

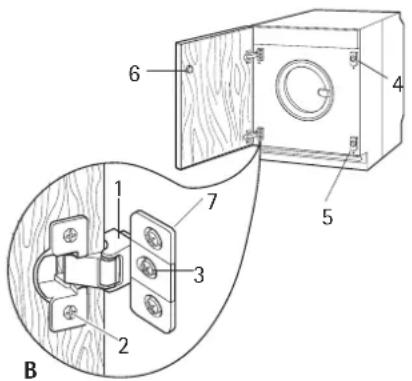

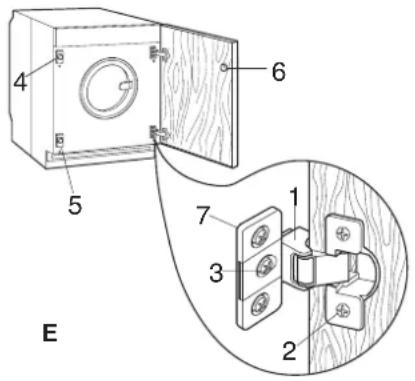

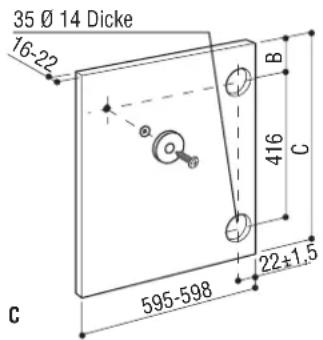

Vorbereitung und Montage der Tür 25

Türanschlagwechsel 26

Gebrauchsanweisung

⚠ Sicherheitshinweise

Die Sicherheit von KÜPPERSBUSCH-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.

Allgemeine Sicherheit

• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
• Schalten Sie vor Reinigung, Pflege und Wartungsarbeiten das Gerät aus. Dazu Netzstecker aus der Steckdose ziehen oder - bei Festanschluss - LS-Schalter im Sicherungskasten ausschalten oder Schraubsicherung ganz herausdrehen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.
• Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab. Stromschlaggefahr!
• Bei Waschprogrammen mit hohen Temperaturen wird das Glas in der Einfülltür heiß. Nicht berühren!
• Lassen Sie die Waschlauge vor einer Notentleerung des Geräts, einer Reinigung der Laugenpumpe oder einer Notöffnung der Einfülltür abkühlen.

Aufstellung, Anschluss, Inbetriebnahme

• Beachten Sie die Aufstell- und Anschlussanweisung weiter hinten in dieser Gebrauchsanweisung.
• Führen Sie einen ersten Waschgang ohne Wäsche durch (KOCHWÄSCHE mit halber Waschmittelmenge), um fertigungsbedingte Rückstände an Trommel und Laugenbehälter zu entfernen.
• Bei Geräteanlieferungen in Wintermonaten mit Minustemperaturen: Gerät vor Inbetriebnahme für 24 Stunden bei Raumtemperatur lagern.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Waschautomaten klettern. Die Maschine ist mit einer Kindersicherungsvorrichtung ausgestattet. Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr geschlossen und kein Waschprogramm gestartet werden.

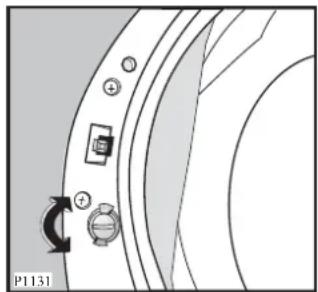

Kindersicherung einstellen:

Drehknopf (an der Innenseite der Einfülltür) mit einer Münze im Uhrzeigersinn drehen. Der Drehknopf muss sich in waagerechter Position befinden.

Der Drehknopf darf sich nach dem Einstellen nicht in versenkter Position befinden, sonst ist die Kindersicherung nicht aktiv.

Kindersicherung aufheben

Drehknopf entgegen dem Uhrzeigersinn drehen. Er muss sich in senkrechter Position befinden.

- Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, zerstören Sie das Türschloss, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. So können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Gebrauch

• Das Gerät ist nur zum Waschen haushaltsüblicher Wäsche im Haushalt bestimmt. Wird das Gerät zweckentfremdet eingesetzt oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernomme n werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.

Entsorgung

Verpackungsmaterial entsorgen!

Entsorgen Sie das Verpackungsmaterial Ihres Geräts sachgerecht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt werden.

Die Kunststoffe können auch wiederverwendet werden und sind gekennzeichnet:

PE<=für Polyethylen

PS<=für Polystyrol

PP<=für Polypropylen

Die Kartonteile sollten der Altpapiersammlung beigegeben werden.

Altgerät entsorgen!

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Umwelttipps

• Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vorwaschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und schonen die Umwelt!)
• Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebenen Füllmengen für Waschen ausnutzen.

• Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen.

• Benutzen Sie Ihre Maschine nicht für eine chemische Reinigung.

• Färbe-/Entfärbemittel dürfen nur benutzt werden, wenn der Hersteller dieser Produkte dies ausdrücklich erlaubt. Für eventuelle Schäden können wir nicht haften.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

• Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der empfohlenen Waschmittelmenge.
• Waschen Sie leicht bis normal verschmutzte Wäsche mit dem Energiesparprogramm.
• Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II, siehe "Wasch- und Pflegemittel") sollten Sie Wasserenthärter einsetzen. Das Waschmittel kann dann immer für den Härtebereich I (= weich) dosiert werden.

Die wichtigsten Merkmale Ihres Geräts

• Programm- und Temperatureinstellung über den Programmwähler.
• Energiesparprogramm für leicht bis normal verschmutzte Koch-, Bunt- und pflegeleichte Wäsche.
• Maximale Schleuderdrehzahl 1200 Umdrehungen pro Minute, Drehzahl für das Endschleudern je nach Waschprogramm automatisch angepasst:

- KOCHWÄSCHE/ BUNTWÄSCHE 1200 Umdrehungen pro Minute

• PFLEGELEICHT 900 Umdrehungen pro Minute
• FEINWÄSCHE 700 Umdrehungen pro Minute

• WOLLE 900 Umdrehungen pro Minute

• Drehzahl für das Endschleudern änderbar auf 900, 700 bzw. 500 Umdrehungen pro Minute.

• Spülstopp zuwählbar: die Wäsche bleibt im letzten Spülwasser liegen, sie wird nicht geschleudert.

• Die Möglichkeit, andere Optionen zu wählen, ermöglicht ein "persönliches" Waschen durchzuführen.

• Zeitvorwahl: Programmstart um 30 min, 60 min, 90 min, 2 Stunden und dann in 1-Stunden um maximal 23 Stunden aufschiebbar. (z.B. auf Zeiten mit günstigerem Stromtarif.)
• Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.
• Programmablauf-Anzeige
• 3-Kammer-Schublade für Wasch- und Pflegemittel.
• Unwucht-Kontroll-System: Standsicherheit und ruhiger Lauf.

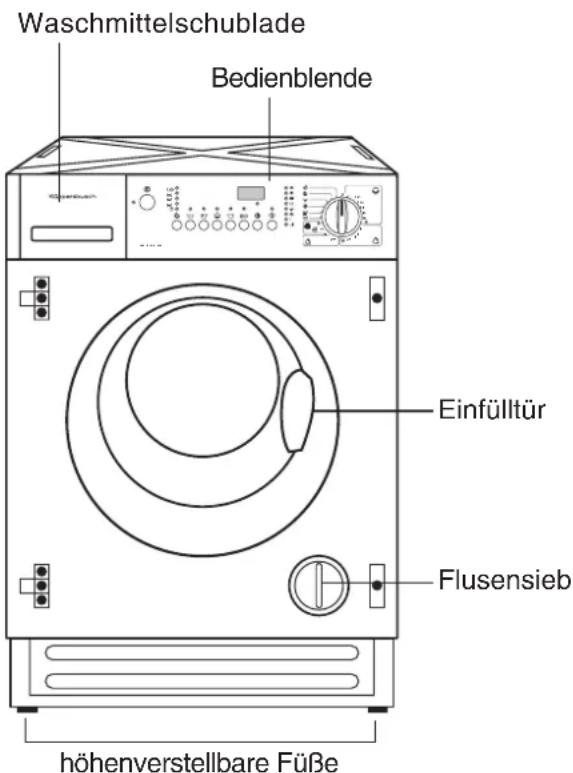

Gerätebeschreibung

Vorderansicht

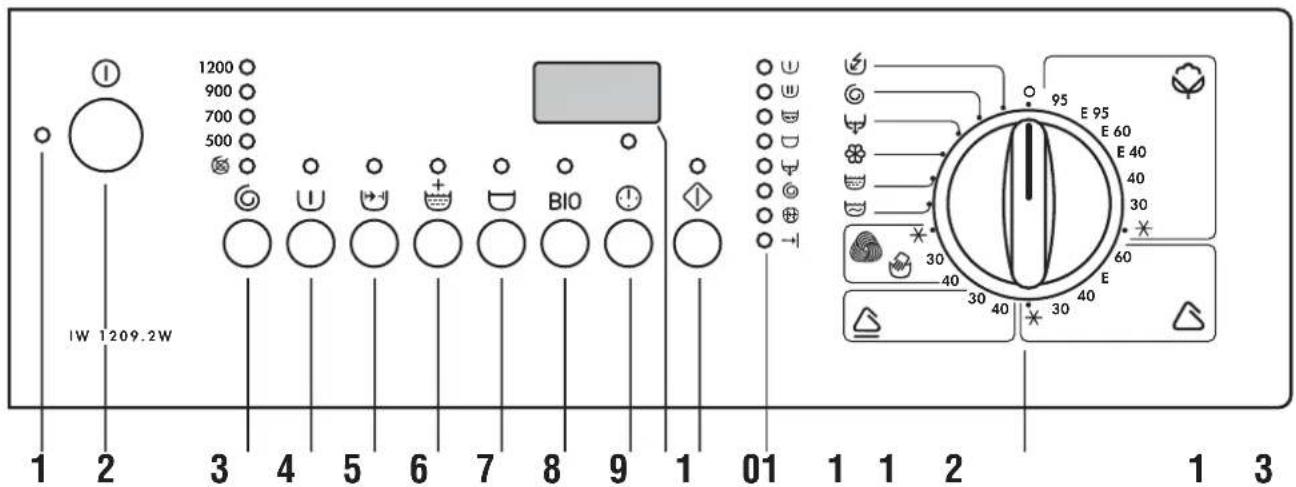

Bedienblende

1 Betriebskontrolllampe

Sie leuchtet beim Einschalten des Geräts auf und erlischt beim erneuten Drücken der EIN/AUS-Taste.

2 Taste EIN/AUS ①

Die Taste drücken, um die Maschine einzuschalten, nochmals drücken, um die Maschine auszuschalten.

Wahltasten

Je nach Programm sind verschiedene Funktionen miteinander kombinierbar.

Diese sind nach der Programmeinstellung und vor dem Einschalten der START/PAUSE-Taste zu wählen.

Durch Drücken der Tasten leuchten die zugeordneten Lampen auf. Beim nochmaligen Drücken erlöschen die Lampen.

Durch Blinken für ca. 2 Sekunden wird angezeigt, dass eine falsche Auswahl getroffen wurde: im Multidisplay erscheint der Code Err und ein Tonsignal ertönt.

3 SCHLEUDERN ©

Durch Drücken der Taste kann die max. Schleuderdrehzahl, die für das entsprechende Waschprogramm vorgegeben ist,

• reduziert werden oder
• der Schleudergang kann im Bereich "Pflegeleicht", "Feinwäsche" und "Wolle" ganz abgeschaltet werden.

Drücken Sie die Taste so oft, bis die Kontrolllampe die gewünschte Funktion anzeigt.

Koch-/Buntwäsche von max. 1200 bis 500 U/min

Pflegeleicht und Wolle/Handwäsche von max. 900 bis 500 U/min

Feinwäsche/Blitzprogramm von max. 700 bis 500 U/min

Ohne Schleudern

Wird die Position gewählt, so werden alle Schleudergänge während des Programmablaufs abgeschaltet.

Diese Funktion sollte bei sehr empfindlichen Geweben gewählt werden.

In den Waschbereichen "Koch-/Buntwäsche und Pflegeleicht" werden zusätzliche Spülgänge durchgeführt.

4 VORWÄSCHE Ⓤ

Vorwaschen bei max 30°C vor dem automatisch folgenden Hauptwaschgang (nicht wählbar bei Einstellung Wolle Handwäsche und Blitzprogramm).

Die Vorwäsche endet mit einem kurzen Schleudergang bei den Programmen Koch-/Buntwäsche und

Pflegeleicht und nur mit Abpumpen bei Feinwäsche.

5 KURZ

Verkürzter Hauptwaschgang für leicht verschmutzte Wäsche, nicht wählbar bei Einstellung Wolle /Handwäsche und zusammen mit Sparprogrammen "E 95, E 60, E 40".

6 EXTRA SPÜLEN

Durch Drücken der Taste werden in den Programmen "Koch-/Buntwäsche zwei zusätzliche Spülgänge und in den Programmen "Pflegeleicht und Feinwäsche" ein zusätzlicher Spülgäng durchgeführt.

Zu empfehlen für Personen, die auf Waschmittel besonders allergisch reagieren oder in Gebieten mit sehr weichem Wasser.

7 SPÜLSTOPP

Durch Drücken dieser Taste bleibt die Wäsche im letzten Spülwasser liegen (Spülstopp).

Die Spülstopp-Lampe und die Lampe bleiben am Ende des Programms eingeschaltet und zeigen somit an, dass das Wasser noch abgepumpt werden muss, bevor die Einfülltür geöffnet werden kann. Gleichzeitig erlischt die Lampe der START/PAUSE-Taste.

Dazu gibt es zwei Möglichkeiten:

• Programm Abpumpen wählen.
  Start/Pause-Taste ◆ drücken. Das Wasser wird abgepumpt.

- Programm Schleudern wählen.

Schleuderdrehzahl wählen und Start/Pause-Taste drücken. Die Wäsche wird schleuderreduziert geschleudert.

Achtung!

Bevor das Programm Abpumpen oder Schleudern gewählt wird,

Programmwahlschalter erst auf Position O drehen.

8 Taste "BIO"

Beim Drücken dieser Taste bei den Programmen für Koch- Buntwäsche, Pflegeleicht, Feinwäsche und bei Temperaturen höher als 40°C wird die Waschzeit um ca. 10 Minuten verlängert (die Temperatur der Waschlauge wird auf 40°C 10 Minuten lang beibehalten).

Während dieser Phase entwickeln die im Waschmittel enthaltenen Enzyme ihre Aktion auf die Schmutzigkeit.

Zu benutzen für stark verschmutzte Wäsche.

Diese Funktion kann nicht mit VORWÄSCHE gewählt werden.

9 Taste "ZEIT-VORWAHL"

Mittels dieser Taste kann der Programmbeginn um 30 min, 60 min, 90 min, 2 Stunden und dann in 1-Stunden um maximal 23 Stunden verzögert werden. Drücken Sie die Taste so oft, bis im Multidisplay die gewünschte Zeit angezeigt wird.

Nicht wählbar bei Einstellung Abpumpen 🚙️ und Schleudern.

Einstellung der Zeitvorwahl

• Programm wählen
• Zeitvorwahl eingeben
• Start/Pause-Taste ◆ drücken

Die eingegebene Zeit wird nun zurückgezählt.

Während der Verzögerungszeit kann die Einfülltür geöffnet und Wäsche nachgelegt werden:

• Start/Pause-Taste ◆ drücken
• Wäsche einfüllen
• Start/Pause-Taste erneut drücken. Nach Ablauf der eingestellten Zeit läuft das Programm an.

Annullierung der Zeitvorwahl

• Start/Pause-Taste ◆ drücken
• Zeitvorwahl-Taste so oft drü-cken bis im Display erscheint «0» (0 Stunden).
• Start/Pause-Taste erneut drücken, das Programm läuft sofort an.

Achtung! Wurde die Option EINWEICHEN gewählt, beträgt die maximale Zeitvorwahl 10 Stunden. Das Programm startet sofort und bleibt für den gewählten Zeitraum mit Wasser in der Trommel.

10 Multidisplay

In diesem Display werden folgende Informationen angezeigt:

• drei blinkende Striche

sie werden unmittelbar nach Drücken der EIN/AUS-Taste angezeigt, falls der Programmwähler auf KORREKTUR O positioniert ist. Sie informieren über die Bereitschaft der Maschine, die Eingaben über das auszuführende Waschprogramm zu erhalten.

• Dauer des gewählten Waschprogramms, die automatisch nach dem max. Füllgewicht für die jeweilige Wäscheart berechnet wird.
• Eine blinkende Null am Ende des Programms.
• Startzeitvorwahl, die mit der entsprechenden Taste angewählt wurde. Die für den verzögerten Start vorausgewählte Zeit (max. 23 Stunden) wird im Stundentakt und in den letzten 2 Stunden im 30 Minutentakt zurückgezählt.
• Falsche Auswahl der Funktionen. Wird bei der Wahl eines Waschprogramms eine Funktion gewählt, die mit diesem Programm nicht vereinbar ist, erscheint im Display die Angabe Err für 2 Sekunden.
• Fehlercode. Treten Störungen am Gerät auf, werden diese über einen speziellen Fehlercode im Display angezeigt (siehe Seite 18).

11 Taste "START/PAUSE"

Diese Taste hat 2 Funktionen:

- Start

Durch Drücken der Taste wird das eingestellte Programm gestartet. Die darüberliegende Lampe leuchtet nun konstant.

Die Lampe oberhalb des Türgriffes leuchtet und zeigt an, dass die Tür verriegelt ist.

Wurde eine Startzeitvorwahl eingestellt, wird diese gestartet.

Nun leuchtet im Display die Laufzeit oder die Stunden der Startzeitvorwahl.

- Pause

Durch Drücken der Taste kann ein laufendes Programm jederzeit unterbrochen und durch einen erneuten Tastendruck wieder fortgesetzt werden.

Während der Pause blinkt die Lampe oberhalb der Taste.

Hinweis!

Beim gleichzeitigen Drücken der Start/Pause-Taste ◇ und 📋 wird das akustische Signal, das am Ende des Programms und bei falscher Auswahl der Funktionen ertönt, abgeschaltet.

12 Programmablauf-Anzeige

Diese zeigt vor Programmstart die gewählten Programmschritte an. Während des Waschprogramms leuchtet die Anzeige des aktuellen Programmschrittes.

Die Kontrolllampe ENDE blinkt, wenn die Maschine eine Störung aufweist. Das gleichzeitige Blinken einer der folgenden Kontrolllampen bzw. eines Fehlercodes zeigt die Störungsart an:

• E10 = es läuft kein Wasser ein;
• E20 = das Wasser wird nicht abgepumpt;
• E40 = die Tür ist nicht richtig geschlossen.

Zur Behebung der Störung siehe Seite 18.

Leuchtet die Lampe (FLUSENSIEB), muss dieses gereinigt werden.

13 Programmwähler

Der Programmwähler bestimmt die Art des Waschganges (z.B. Wasserstand, Trommelbewegung, Anzahl der Spülgänge) entsprechend der zu behandelnden Wäscheart, sowie die Laugentemperatur.

Der Knopf hat verschiedene Programmbereiche:

• Koch- und Buntwäsche
• Pflegeleicht
• Feinwäsche
• Wolle /Handwäsche
• Zusatzprogramme

Durch Drehen des Knopfes nach rechts oder links wählen Sie den Waschbereich und die Waschtemperatur bzw. ein Sonderprogramm.

Symbole auf der Programmskala

• E entspricht einem Energiespar-Programm
- ✱ = KALT: dieses bedeutet, dass das Wasser nicht aufgeheizt wird (Kaltwäsche).
• O= Programm löschen

Schublade für Wasch- und Pflegemittel

Einspülfach für Vorwaschmittel/Einweichmittel. Das Vorwaschmittel wird ganz zu Beginn des Waschprogramms eingespült.

Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel.

Wird zu Beginn des Hauptwaschgangs eingespült.

Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke).

Werden im letzten Spülgang eingespült.

Achtung! Fach höchstens bis zur Marke MAX füllen.

Vor dem ersten Waschen

Führen Sie einen Waschgang ohne Wäsche durch (BUNTWÄSCHE 95°) mit halber Waschmittelmenge.

Dadurch werden fertigungsbedingte Rückstände an Trommel und Laugenbehälter entfernt.

Waschgang vorbereiten

Wäsche sortieren und vorbereiten

- Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe "Wäschearten und Pflegekennzeichen").

- Taschen leeren.

- Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen.

- Zur Verhinderung von Wäschebeschädigungen und Wäscheknäueln: Reißverschlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose Bänder, etwa von Schürzen, zusammenbinden.

- Kleidung aus doppelschichtigem Gewebe wenden (Schlafsack, Anorak usw.).

- Bei gewirkten farbigen Textilien sowie Wolle und Textilien mit aufgesetztem Schmuck: Innenseite nach außen wenden.

- Kleine und empfindliche Stücke (Babysöckchen, Strumpfhosen usw.) in einem Wäschenetz, einem Kissen mit Reißverschluss oder in größeren Socken waschen.

- Gardinen besonders vorsichtig behandeln. Metallröllchen oder gratige Kunststoffröllchen entfernen oder diese in ein Netz oder einen Beutel einbinden.

Für Schäden können wir keine Haftung übernehmen.

- Farbige und weiße Wäsche gehören nicht gemeinsam in einen Waschgang. Weiße Wäsche vergraut sonst.

- Neue farbige Wäsche hat oft einen Farbüberschuss. Waschen Sie solche Stücke das erste Mal besser separat.

- Kleine und große Wäschestücke mischen! Damit verbessert sich die Waschwirkung und die Wäsche wird beim Schleudern günstiger verteilt.

- Wäsche vor dem Einfüllen in die Maschine auflockern.

- Wäsche auseinandergefaltet in die Trommel einfüllen.

Wäschearten und Pflegekennzeichen

Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschprogramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert werden. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximalangaben.

Kochwäsche 95

Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen. Für diese Wäscheart eignet sich das Programm KOCH-/BUNTWÄSCHE.

Buntwäsche 60 40 30

Textilien aus Baumwolle und Leinen mit diesen Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung. Für diese Wäscheart eignet sich das Programm KOCH-/BUNTWÄSCHE.

Pflegeleichte Wäsche

Textilien wie ausgerüstete Baumwolle, Baumwollmischgewebe und Synthetiks mit diesen Pflegekennzeichen verlangen nach einer mechanisch milderen Behandlung. Für diese Wäscheart eignet sich das Programm PFLEGELEICHT.

Feinwäsche 40

Textilien wie Schichtfasern, Mikrofasern, Synthetiks, Gardinen mit diesem Pflegekennzeichen brauchen eine besonders schonende Behandlung. Für diese Wäscheart eignet sich das Programm FEINWÄSCHE.

Wolle und besonders empfindliche

Wäsche

Textilien wie Wolle, Wollgemische oder Seide mit diesen Pflegekennzeichen sind besonders empfindlich gegenüber mechanischer Beanspruchung. Für Textilien dieser Art eignet sich das Programm WOLLE/ (Handwäsche).

Der Wollwaschgang dieser Waschmaschine wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten Wollsiegel-Produkten empfohlen, vorausgesetzt, dass die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser Waschmaschine eingehalten wird. M9605.

Textilien mit Pflegekennzeichen (Nicht waschen!) dürfen nicht im Waschautomaten gewaschen werden!

Wasch- und Pflegemittel

Welches Wasch- und Pflegemittel?

Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Waschautomaten geeignet sind. Grundsätzlich die Angaben der Hersteller beachten.

Wieviel Wasch- und Pflegemittel?

Die Menge der einzusetzenden Mittel ist abhängig

- von der Füllmenge: Wenn der Waschmittelhersteller keine Dosierangabe für Minderbeladungen macht, bei halber Beladung ein Drittel weniger, bei Kleinstbeladungen nur die Hälfte der Waschmittelmenge zugeben, die für eine volle Beladung empfohlen wird.

- vom Verschmutzungsgrad der Wäsche: Bei nur leicht verschmutzter Wäsche weniger dosieren. Angaben des Waschmittelherstellers und Füllmenge beachten.

- vom Härtebereich des Leitungswassers: Je härter das Wasser, desto höher die Dosierung! Auf der Waschmittelpackung finden Sie Dosierangaben nach Härtegraden.

Flüssigwaschmittel

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben, oder in das Fach für Hauptwaschmittel der Schublade unmittelbar vor Beginn des Programms füllen. Hinweise auf Waschmittelpackung beachten.

Wasserenthärter einsetzen

Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II) sollte Enthärter eingesetzt werden. Herstellerangaben beachten! Waschmittel dann immer für den Härtebereich I (= weich) dosieren. Auskunft über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.

Angaben der Wasserhärte

Härtebereich	Wasserhärte in °dH(Grad deutscher Härte)	Wasserhärte in mmol/l(Millimol pro Liter)
I - weich	0-7	bis 1,3
II - mittelhart	7-14	1,3-2,5
III - hart	14-21	2,5-3,8
IV - sehr hart	über 21	über 3,8

Waschgang durchführen

Einlegen der Wäsche

• Einfülltür öffnen.
  • Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen.

Einfüllen des Wasch- und Pflegemittels

• Ziehen Sie die Schublade aus der Bedienblende, bis zum Anschlag.
• Geben Sie die notwendige Waschmittelmenge (beachten Sie bitte die Dosierhinweise der Waschmittelhersteller) in das Fach für die Hauptwäsche
• Wird die Vorwäsche- Funktion oder das Programm EINWEICHEN gewählt, geben Sie auch das Pulver im Fach ein.
• Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche können in das Fach gefüllt werden. Das Niveau MAX nicht überschreiten.
• Waschmittelschublade wieder in die Bedienblende schieben.

Einschalten der Maschine

• Die EIN/AUS-Taste drücken, um die Maschine einzuschalten; im Multidisplay werden drei blinkende Striche angezeigt, falls der Programmwähler sich auf KORREKTUR O befindet. Sollte der Knopf auf ein Programm positioniert sein, zeigt das Display eine blinkende Null.

Das gewünschte Programm auswählen

- Drehen Sie den Programmwähler auf die gewünschte Stellung.

Die leuchtenden Lampen des Programmablaufs zeigen die Programmabschnitte des gewählten Programms an.

Im Display erscheint die Programmdauer.

Wahl der Schleuderdrehzahl oder der Funktion ☒

• Die Taste drücken, bis die gewünschte Schleuderdrehzahl oder die Funktion eingestellt ist: die entsprechende Kontrolllampe leuchtet.

Eventuelle Wahl der Option

Die entsprechende Kontrolllampe leuchtet.

Einstellung der Zeitvorwahl

Bevor das Programm gestartet wird und falls Sie den Start verschieben möchten, die Taste "ZEIT-VORWAHL drücken, bis die gewünschte Verzögerungszeit eingestellt ist; im Multidisplay wird die gewählte Verzögerung 3 Sekunden lang angezeigt. Dann erscheint im Display die Dauer des gewählten Programms.

Nach Einschaltung der START/PAUSE-Taste erscheint wieder im Display die Zeitvorwahl und die Maschine beginnt die Restzeit zurückzuzählen.

Während der Verzögerungszeit kann die Einfülltür geöffnet und Wäsche nachgelegt werden: START/PAUSE 📣 drücken, Wäsche einfüllen, START/PAUSE erneut drücken.

Das Programm starten

• Die START/PAUSE-Taste drücken, um das eingestellte Programm zu starten: die entsprechende Lampe blinkt nicht mehr und nur die Lampe der jeweils durchgeführten Programmphase bleibt eingeschaltet.

Programm löschen

Soll ein bereits laufendes Programm annulliert werden, den Programmwähler auf Position "O" drehen.

Die Lampen der Programmablauf-Anzeige erlöschen und im Display erscheinen 3 blinkende Striche.

Das vorher gewählte Programm ist nun gelöscht. Ein anderes Programm kann gewählt werden.

Funktion-/Programm Änderung

So lange das Waschprogramm noch nicht gestartet wurde, kann die Programmwahl noch geändert werden.

Wurde das Programm gestartet, ist eine Korrektur der Zusatzfunktionen nur möglich, wenn das Programm durch die "Pause"-Taste unterbrochen wird.

Soll das Waschprogramm mittels Wahlschalter korrigiert werden, muss der Programmwähler auf Position O gedreht werden. Das Wasser bleibt im

Bottich. Neu Programm einstellen und Start/Pause-Taste erneut drücken. Das neu eingestellte Programm startet, ohne das Wasser abzupumpen.

Türöffnung während eines laufenden Programms

Die Maschine auf PAUSE stellen (die START/PAUSE-Taste ◆ drücken).

Die Tür kann geöffnet werden, wenn folgende Bedingungen erfüllt sind:

• Die Wassertemperatur muss unter 40° liegen.
• Der Wasserstand muss niedrig sein.
• Die Waschtrommel darf nicht in Bewegung sein.

Wenn es unbedingt notwendig ist die Einfülltür zu öffnen und die angeführten Bedingungen nicht gegeben sind, schalten Sie das Gerät durch Drücken der EIN/AUS-Taste ab.

Nach ca. 3 Minuten kann dann die Tür geöffnet werden (Wasserstand- bzw. Temperatur im Gerät beachten).

Nach dem Schließen der Tür EIN/AUS-Taste ① erneut drücken, das Programm läuft weiter.

Programmende

Die Maschine bleibt automatisch stehen.

Die Türöffnung wird durch das Aufleuchten der Lampe angezeigt. Im Display erscheint eine blinkende Null. Ein akustisches Signal ertönt.

Wurde die Option SPÜLSTOPP gewählt, erlischt die Lampe der START/PAUSE-Taste, die Lampe der Programmphase bleibt eingeschaltet und eine Null leuchtet im Display. Das Wasser abpumpen, bevor die Tür geöffnet wird.

Am Programmende:

Drehen Sie den Programmwähler auf "O".

Schalten Sie die Maschine durch Drücken der EIN/AUS-Taste aus. Die Betriebskontrolllampe erlischt.

Nehmen Sie die Wäsche heraus.

Kontrollieren Sie die Trommel auf vollständige Entleerung, sonst könnten Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen) oder auf andere Wäsche abfärben.

Wenn nicht mehr gewaschen wird, schließen Sie den Wasserhahn und ziehen Sie vorsorglich den Stecker aus der Steckdose.

Lassen Sie die Einfülltür spaltbreit geöffnet, damit die Feuchtigkeit aus der Trommel verdunsten kann.

Programmtabellen

WASCHPROGRAMME

Temperatur/ Sektor	Textilien	Zusatzfunktion über Tasten	Wäsche- menge max.	Verbrauchswerte*
				Strom kWh	Wasser Liter	Zeit Min.
95°	Kochwäsche, z.B. normal verschmutzte Berufswäsche, Bett-, Tisch- und Unterwäsche, Handtücher	VORWÄSCHE U - BIO KURZ SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	4,5 kg	1,8	52 140
E 95°	Spar-Kochwäsche, z.B. kurzzeitig benutzte Bettwäsche, leicht verschmutzte Tisch- u. Gebrauchswäsche, usw.	VORWÄSCHE U - BIO SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	4,5 kg	1,3 49		143
E 60°**	Kochwäsche/Farbechte Buntwäsche, Bett- und Tischwäsche, Handtücher, Hemden, Blusen, Leibwäsche	VORWÄSCHE U - BIO SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	4,5 kg	0,85 49		134
E 40°	Spar-Buntwäsche, z.B. leicht verschmutzte Hemden, Blusen, Unterwäsche	VORWÄSCHE U - BIO SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	4,5 kg	0,85 49		139
30°-40°*-KALT	Farbempfindliche Buntwäsche, Leibwäsche, Hemden, Blusen	VORWÄSCHE U - BIO KURZ SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	4,5 kg	0,65 49		116
60°	Weiße u. farbechte Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen	VORWÄSCHE U - BIO KURZ SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	2 kg 0,85	41 87
E	Spar-Pflegeleicht, z.B. leicht verschmutzte Hemden, Blusen	VORWÄSCHE U - BIO SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	2 kg 0,5	41 87
30°-40°*-KALT	Farbempfindliche Synthetiks, Hemden, Blusen	VORWÄSCHE U - BIO KURZ SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	2 kg 0,45	38 77
30°-40°	Für alle zarten Gewebe, z.B. Gardinen	VORWÄSCHE U - BIO KURZ SPÜLSTOPP EXTRA-SPÜLEN SCHLEUDERN	2 kg 0,55	58 58
30°-40°*-KALT	Wolle und besonders empfindliche Textilien	SPÜLSTOPP SCHLEUDERN	1 kg 0,4	58 51

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.
**Das Programm "Buntwäsche E60" ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.

Programmtabellen

SONDERPROGRAMME

Programm	Programm-beschreibung	Programm-abwicklung	Zusatzfunktion über Tasten	Wäsche-menge max.	Verbrauchswerte*
					Strom kWh	Wasser Liter	Zeit Min.
Einweichen	Für stark verschmutzte Textilien, außer Wolle.	Einweichen 30°C Spülstopp.		4,5 kg 0,3	18 19
Spülen	Handgewasche-ne Textilien können mit diesem Programm gespült werden.	3 Spülgänge mit Zusatzmittel Schleudern	SCHLEUDERN SPÜLSTOPP EXTRA-SPÜLEN	4,5 kg 0,1	40 45
Stärken/Weich-spülen	Für frischge-waschene Textilien, die zusätzlich ge-stärkt werden sollen.	1 Spülgang mit Zusatzmittel Schleudern	SCHLEUDERN SPÜLSTOPP	4,5 kg - 15	21
Abpumpen	Zum Abpumpen des letzten Spül-wassers bei den Programmen mit Spülstopp.	Wasserablauf		/	-	-	2
Schleudern	Separates Schleudern für alle Textilien.	Schleudern	SCHLEUDERN	4,5 kg - -	10
Blitz-programm	Für leicht verschmutzte Textilien, außer Wolle	Hauptwäsche 30°C 2 Spülgänge Schonschleudern 700 U/min	SCHLEUDERN SPÜLSTOPP	2 kg 0,3	40 30
Programmlöschen	Annullierung des eingestellten Programms			/	-	-	-

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

Pflege und Wartung

Im Alltagsbetrieb

• Nach Programmende die Waschmittelschublade ein kleines Stück herausziehen, damit sie austrocknen kann.
• Einfülltür nach dem Waschen nur anlehnen, damit die Maschine von innen belüftet wird und austrocknen kann.

Wird die Maschine längere Zeit nicht benutzt:

- Wasserhahn schließen und Maschine vom Stromnetz trennen.

Bedienteile reinigen

Bedienblende

Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung von Blenden- und Bedienteilen benutzen.

- Bedienblenden mit einem feuchten Tuch abwischen. Dabei nur warmes Wasser verwenden.

Waschmittelschublade

Von Zeit zu Zeit sollte die Waschmittelschublade gereinigt werden.

• Waschmittelschublade durch Drücken der Arretierungs-Taste herausziehen. Der obere Teil des Pflegemittelfaches kann herausgenommen werden.
• Waschmittelschublade unter fließendem Wasser reinigen.

- Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen.

- Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in der Gummimanschette hinter der Einfülltür vorhanden sind und gegebenenfalls entfernen.

Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden.

• Wasserhahn schließen.
• Wasserzulaufschlauch vom Wasserhahn abschrauben.
• Sieb mit einer Zahnbürste unter fließendem Wasser reinigen.
  • Wasserschlauch am Wasserhahn festschrauben.

Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate.

Folgende Handgriffe sind erforderlich:

• Schüssel etc. für Restwasser unterstellen.
• Flusensiebknebel nach links entgegen dem Uhrzeigersinn drehen, bis das Flusensieb entnommen werden kann.

- Flusensieb herausziehen, reinigen, einsetzen und wieder fest verschrauben.

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

• Netzstecker aus der Steckdose ziehen.
  • Wasserhahn schließen.
• Abkühlung der evtl. aufgeheizten Lauge abwarten.
• Gefäß, Schüssel, o.ä. für das Restwasser unterstellen.
  • Dann Flusensieb lösen.

Frost

Sollte Ihr Gerät Temperaturen von weniger als 0°C ausgesetzt sein, müssen Sie einige Vorsichtsmaßnahmen ergreifen.

• Den Wasserhahn schließen und den Wasserzulaufschlauch abschrauben.
• Das Ende des Zulauf- u. Ablaufschlauchs in ein Gefäß auf dem Boden legen.
• Das Programm "Pumpen" wählen und die Maschine bis zum Ende laufen lassen.

- Den Programmwähler auf KORREKTUR Ostellen.

• Die Maschine ausschalten.

- Den Zulaufschlauch am Gerät wieder fest verschrauben und den Ablaufschlauch wieder einhängen.

So wird verhindert, dass Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

Vor Inbetriebnahme der Maschine darauf achten, dass die Raumtemperatur höher als 0°C ist.

Was tun, wenn...

Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleudern ist durch das moderne Antriebssystem bedingt.

Ist kein Wasser in der Trommel zu sehen, liegt dies am neuartigen Waschsystem der Maschine.

Moderne Waschmaschinen verbrauchen weniger Wasser als alte, das Wasch- und Spülergebnis bleibt trotzdem einwandfrei.

Versuchen Sie im Störungsfalle mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

Verschiedene Fehler werden im Multidisplay angezeigt und können auch Akustik-Signale ertönen:

• E10: Es läuft kein Wasser ein.
• E20: Das Wasser wird nicht abgepumpt.
• E40: Die Einfülltür ist nicht geschlossen.

Nach Behebung des Fehlers Taste START/PAUSE drücken. Wird der Fehlercode erneut angezeigt, verständigen Sie den Kundendienst.

Störung	Mögliche Ursache	Abhilfe
Die Maschine arbeitet nicht.	Netzstecker ist nicht eingesteckt.Sicherung der Hausinstallation ist nicht in Ordnung.Taste EIN/AUS nicht gedrückt.Einfülltür ist nicht richtig geschlossen.(E40)Zeit-Vorwahl-Funktion gewählt.Taste START/PAUSE nicht gedrückt.	Netzstecker einstecken.Sicherung ersetzen.Taste drücken.Einfülltür schließen; Verschluss muss hörbar einrasten.Kontrollieren Sie die Verzögerungszeit auf dem Display.Taste START/PAUSE drücken.
Es läuft kein Wasser.	Wasserhahn ist geschlossen.(E10)Zulaufschlauch ist geknickt. (E10)Sieb in der Verschraubung des Zulaufschlauchs ist verstopft.Einfülltür ist nicht richtig geschlossen. (E40)	Wasserhahn öffnen.Kontrollieren Sie den ganzen Schlauch und beseitigen Sie die Knickstelle.Schlauch vom Wasserhahn abschrauben, Sieb unter fließendem Wasser reinigen.Einfülltür schließen.
Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab.	Das Ende des Ablaufschlauchs liegt nicht hoch genug vom Boden.	Die Auslaufhöhe muss mindestens 60 cm betragen. Siehe die Anschlussanweisungen.
Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht.	Der Ablaufschlauch ist geknickt.(E20)Das Flusensieb oder der Ablaufschlauch sind verstopft.(E20)Spülstopp-Funktion, ☑ oder ☺ EINWEICHEN gewählt.Wäsche in der Trommel nicht gleichmäßig verteilt.	Kontrollieren Sie den ganzen Schlauch und beseitigen Sie die Knickstelle.Flusensieb reinigen oder Ablaufschlauch kontrollieren.Wasser abpumpen lassen.Wäsche besser verteilen.
Wasser läuft unter dem Waschautomaten hervor.	Verschraubung am Zulaufschlauch ist undicht.Ablaufschlauch ist undicht.Flusensieb nicht richtig verschlossen.Waschmittelschublade ist verstopft.Zuviel oder stark schäumendes Waschmittel gefüllt.	Zulaufschlauch festschrauben.Ablaufschlauch überprüfen und gegebenenfalls erneuern.Flusensieb richtig schließen.Schublade reinigen.Waschmittel genau nach Herstellerangaben dosieren und Spezialwaschmittel für Trommelwaschmaschinen verwenden.
Die Maschine vibriert während des Betriebs oder steht unruhig.	Transportsicherung nicht vollständig entfernt.Die höhenverstellbaren Schraubfüße sind nicht korrekt eingestellt.Es ist nur sehr wenig Wäsche in der Trommel (z.B. nur ein Bademantel).	Lesen Sie bitte den entsprechenden Abschnitt in dieser Gebrauchsanweisung.Füße laut Aufstell- und Anschlussanweisung justieren.Funktion ist dadurch nicht beeinträchtigt.
Die Einfülltür lässt sich bei eingeschaltetem Gerät nicht öffnen.	Ein Programm ist in Betrieb.Der Wasserstand im Gerät befindet sich über den unteren Teil der Tür.Die Maschine befindet sich in der Heizphase.	Die Einfülltür ist während des gesamten Programmablaufs verriegelt.Wasser abpumpen lassen, bevor die Tür geöffnet wird.Warten, bis die Heizphase beendet ist.
Das Schleudern beginnt verzögert bzw. die Wäsche wird am Programmende nicht geschleudert.	Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen.	Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann, eventuell mit verminderter Schleuderdrehzahl, wenn die Wäscheverteilung noch nicht optimal ist. Die Auflockerungsphase dauert ca. 10 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.
In der Waschmittelschublade bilden sich Waschmittelrückstände.	Wasserhahn ist nicht vollständig aufgedreht.Sieb in der Verschraubung des Zulaufschlauchs verstopft.	Wasserhahn vollständig aufdrehen.Sieb reinigen.
Spülwasser ist trüb.	Ursache ist vermutlich ein Waschmittel mit hohem Silikatgehalt.	Kein negativer Einfluss auf das Spülergebnis, evtl.Flüssigwaschmittel verwenden.

Wenn das Waschergebnis nicht befriedigend ist

Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert

• Das Waschmittel wurde zu gering dosiert.
- Es wurde nicht das richtige Waschmittel eingesetzt.
- Spezielle Verschmutzungen wurden nicht vorbehandelt.
- Programm/Temperatur wurde nicht richtig eingestellt.
- Beim Einsatz von Baukasten-Waschmitteln wurden die einzelnen Komponenten nicht im richtigen Verhältnis eingesetzt.

Wenn sich auf der Wäsche noch graue Flecken finden

• Mit Salben, Fetten oder Ölen verschmutzte Wäsche wurde mit zu wenig Waschmittel gewaschen.
• Es wurde mit zu niedriger Temperatur gewaschen.
• Häufige Ursache ist, dass Weichspüler - besonders solcher in Konzentratform - auf die Wäsche gelangt ist. Solche Flecken möglichst rasch auswaschen und den betreffenden Weichspüler vorsichtig einsetzen.

Wenn nach dem letzten Spülen noch Schaum sichtbar ist

- Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.

Wenn sich weiße Rückstände auf der Wäsche finden

- Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

Service

Im Kapitel "Was tun, wenn..." sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an Ihre Kundendienststelle.

Adressen und Telefonnummern finden Sie im separat mitgelieferten Verzeichnis

"Garantiebedingungen/Kundendienststellen".

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist. Mit unserer Checkliste können Sie wichtige Informationen vor dem Telefonat zusammenstellen.

Notieren Sie die Prod.-Nummer und die Serie-Nummer. Beide finden Sie auf dem Typschild an der Tür-Innenseite Ihres Waschtrockners:

Prod.-Nr.

Serie-Nr.

Halten Sie weiterhin möglichst genau fest:

• Wie äußert sich die Störung?
- Unter welchen Umständen tritt die Störung auf?
- Bringt das Multidisplay eine Fehlermeldung? (Eund eine Zahl)?

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt "Was tun, wenn...") selbst beseitigen können hätten,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und jetzt z.B. Ersatzteile holen muss. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Aufstell- und Anschlussanweisung

Sicherheitshinweise für die Installation

• Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes Gerät dürfen Sie auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Stellen Sie sicher, dass alle Teile der Transportsicherung entfernt sind, siehe "Transportsicherung entfernen". Andernfalls kann es beim Schleudern zu Schäden am Gerät oder an benachbarten Möbeln kommen.

• Stecker immer in vorschriftsmäßig installierte Schutzkontakt-Steckdose stecken. Keine Verlängerungskabel, Mehrfachsteckdosen oder Adapter verwenden.

• Bei Festanschluss muss das Gerät durch Trennvorrichtungen in der elektrischen Installation (Sicherungen, LS-Schalter, Fl-Schutzschalter oder dergleichen) mit mindestens 3 mm Kontaktöffnungsweite allpolig vom Netz getrennt werden können. Der Festanschluss darf nur durch einen autorisierten Fachmann erfolgen.

• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
  • Die Netzzuleitung darf nur vom Kundendienst oder einem autorisierten Fachmann ausgetauscht werden.

Abmessungen des Geräts

Vorderansicht und Seitenansicht

Rückansicht

Installation

Entfernen der Transportsicherung

Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor:

• Schrauben Sie mit einem Schlüssel die rechte Schraube an der Rückwand des Geräts heraus.
• Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht gequetscht werden.

Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.

- Entfernen Sie die Polystyrolunterlage und nehmen Sie das untere Paneel durch Abschrauben der mittleren Schraube ab.

- Ziehen Sie sorgfältig die rechte Nylonhülle mit dem Polystyrolpolster heraus, danach die mittlere und die linke.

- Bringen Sie das untere Paneel wieder an und schrauben Sie es durch die 4 mit den Scharnieren mitgelieferten Schrauben bzw. durch die vorher entnommene Schraube wieder an.

• Stellen Sie die Maschine wieder gerade auf und schrauben Sie die übrigen zwei Schrauben an der Rückwand aus.
  • Ziehen Sie die drei Plastikzapfen heraus.
• Verschließen Sie diese drei Schraubenlöcher mit den Plastikstöpseln, die der Bedienungsanleitung beigepackt sind.

Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können.

Aufstellort vorbereiten

• Die Aufstellfläche muss sauber und trocken sein, frei von Bohnerwachsresten und anderen schmierenden Belägen, damit das Gerät nicht wegrutscht. Keine Schmierstoffe als Gleithilfe verwenden.
- Die Aufstellung auf hochflorigen Teppichböden oder Bodenbelägen mit Weichschaumrücken ist nicht zu empfehlen, da dadurch die Standsicherheit des Geräts nicht gewährleistet ist.
- Bei Standplätzen mit kleinformatigen Fliesen handelsübliche Gummimatte unterlegen.
- Kleinflächige Unebenheiten des Bodens niemals durch Unterlegen von Holz, Pappe, oder ähnlichem ausgleichen, sondern grundsätzlich durch Einstellen der Schraubfüße.
- Wenn aus Platzgründen die Aufstellung des Geräts direkt neben einem Gas- oder Kohleherd nicht vermeidbar ist: Zwischen Herd und Waschautomat eine wärmeisolierende Platte (85x57 cm) einfügen, die auf der Seite gegen den Herd mit einer Aluminiumfolie versehen sein muss.
- Das Gerät darf nicht in einem frostgefährdeten Raum aufgestellt werden. Frostschäden!
- Zulauf- und Ablaufschlauch dürfen nicht geknickt oder gequetscht werden.

Nivellierung

Das Gerät muss mit allen vier Füßen fest auf dem Boden stehen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der vier Gerätefüße ausgleichen.

Mitgeliefert wird ein Druckschlauch von 1,5 m Länge. Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung 3/4" erforderlich.

Die Maschine kann ohne zusätzlichen Rückflussverhinderer an jede Wasserleitung angeschlossen werden. Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).

Den mitgelieferten Zulaufschlauch am Wasserhahn fest anschrauben. Alte, bereits benutzte Schläuche dürfen nicht verwendet werden.

Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit.

Wird ein längerer Zulaufschlauch benötigt, ist ausschließlich ein von unserem Kundendienst angebotener, VDE-zugelassener kompletter Schlauchsatz mit montierten

Schlauchverschraubungen zu verwenden.

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden.

Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Der Ablaufschlauch kann wie folgt positioniert werden:

Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers.

Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande abspringt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.

In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muss oberhalb des Siphons (Geruchverschlusses) sitzen, sodass sich die Krümmung mindestens 60 cm über dem Boden befindet.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm. Das Ablaufschlauchende muss immer belüftet sein, d.h. der Rohrinnendurchmesser muss größer sein als der Schlauchaußendurchmesser.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 4 m verlängert werden. Dabei muss der Durchmesser des Verlängerungsschlauchs gleich groß wie der Innendurchmesser des Originalschlauchs sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch soll am Boden liegen und nur beim Ablauf emporsteigen.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW.

Erforderliche Absicherung: 10 A - LS-L-Schalter.

Einbau-Anweisungen

Dieses Gerät kann unter einer Arbeitsfläche oder zwischen den Küchenmöbeln eingebaut werden.

Die Nischenmaße sind aus der Abbildung "A" ersichtlich.

Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften der örtlichen Elektrizitätswerke sind genauestens zu beachten.

Bei Festanschluss ist in der elektrischen Installation eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z. B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schutzschalter und Schütze. Der Festanschluss darf nur durch einen autorisierten Fachmann erfolgen.

Nur für Österreich

Bei installationsseitiger Verwendung eines Fehlerstromschalters muss dieser auch für pulsierende Fehlerströme geeignet sein.

Vorbereitung und Montage der Tür

Auf diesem Gerät kann eine umkehrbare Tür (rechts oder links zu öffnen) montiert werden, um es auf beste Weise in die anderen Küchenmöbel integrieren zu können.

Das Gerät ist ab Werk für den Türanschlag links ausgerüstet. In diesem Fall genügt es, die zwei mitgelieferten Scharniere (1) und den Gegenmagnet (6) in der richtigen Höhe anzuschrauben (Abb. B).

Die Maße der Möbeltür betragen:

- Breite 595-598 mm

- Dicke 16-22 mm

Die Höhe (C - Abb. C) kann nicht angegeben werden, da dies von den Gegebenheiten der angrenzenden Möbel abhängt, z.B. Sockelhöhe der Küche.

b) Scharniere

Damit die Scharniere an der Tür befestigt werden können, müssen an der Türinnenseite zwei Löcher (35 mm ∅, 14 mm tief) gebohrt werden.

Der Lochabstand beträgt 416 mm.

Das Maß (B) (Unterkante Arbeitsplatte bis Mitte oberes Scharnierloch) beträgt ca. 178 mm.

Dies ist eine unverbindliche Angabe, denn auch die angrenzenden Möbel müssen hier berücksichtigt werden. Eine Nachjustage der Türhöhe von +/- 3,5 mm ist über die Scharnieranschläge möglich. Die erforderlichen Maße sind der Abbildung "C" zu entnehmen.

Die Scharniere werden mit Holzschrauben an der Tür befestigt (2 - Abb. B).

c) Montage der Tür

Die Scharniere werden nun mit den Schrauben M 5 x 9 am Gerät befestigt (3 - Abb. B). Die Scharniere können, um die unterschiedlichen Dicken der Tür auszugleichen, waagrecht verstellt werden.

Um die perfekte Angleichung der Tür zu erreichen muss die Schraube (3 - Abb. B) herausgeschraubt werden. Nach Regulierung der Tür die Schraube verschrauben.

d) Gegenmagnet (6)

Ein Magnetverschluss hält die Tür geschlossen. Damit dieser funktioniert, muss an der Türinnenseite der Gegenmagnet (Stahlscheibe mit Gummiring) angeschraubt werden (6 - Abb. B). Die Position wird durch den Türmagnet am Gerät vorgegeben (4 - Abb. D).

Türanschlagwechsel

Falls ein Wechsel des Türanschlags nach rechts erforderlich ist, gehen Sie wie folgt vor:

die Plättchen (7), den Magnet (4) und das Plättchen (5) gegenüber montieren und den Gegenmagnet (6) und die Scharniere (1) im Innern der Türe montieren (Abb. B und E).

Achtung! Gewechselt werden kann nur die Gerätevortür, nicht die Einfülltür.
