Produkttyp	Standherd (Freistehender Elektroherd)
Marke	Grundig
Modell	GEHE 13000 X
Farbe	Edelstahl / Silber
Bauart	Freistehend
Breite	60 cm
Höhe	85 cm
Tiefe	60 cm
Gewicht	ca. 50 kg
Energieversorgung	230 V / 50 Hz
Anschlussleistung	ca. 10 kW
Kochfelder	4 Kochstellen (2 × Ø 18 cm, 2 × Ø 14,5 cm)
Backofen	Elektro-Backofen mit Umluft
Backofenvolumen	65 Liter
Backofen-Heizarten	Ober-/Unterhitze, Umluft, Grill
Reinigung	Emaille-Innenfläche, einfache Reinigung
Sicherheit	Kindersicherung, Überhitzungsschutz
Steuerung	Drehknöpfe und/oder Touch-Bedienung (je nach Ausführung)
Tür	Einfach- oder Doppelverglasung (Kaltfront)
Zubehör	Backblech, Grillrost, Fettpfanne
Energieeffizienzklasse	A (Skala A+++ bis D)
Ersatzteile	Ersatzteile über den Kundendienst erhältlich

Häufig gestellte Fragen - GEHE 13000 X GRUNDIG

Wie schalte ich den Backofen ein?

Drehen Sie den Backofen-Drehknopf auf die gewünschte Heizart (z. B. Ober-/Unterhitze oder Umluft). Wählen Sie dann mit dem Temperaturregler die gewünschte Temperatur. Die Kontrollleuchte zeigt an, dass der Ofen heizt.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste 'Uhr' (falls vorhanden) und drehen Sie den Einstellknopf, bis die richtige Uhrzeit angezeigt wird. Bestätigen Sie mit der Taste 'OK' oder warten Sie einige Sekunden.

Was bedeuten die verschiedenen Heizarten?

Ober-/Unterhitze: gleichmäßiges Backen von Kuchen und Brot. Umluft: schnelleres und gleichmäßigeres Garen auf mehreren Ebenen. Grill: zum Bräunen und Überbacken.

Wie reinige ich den Backofen?

Entfernen Sie grobe Verschmutzungen mit einem feuchten Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie einen milden Backofenreiniger. Die Emailleoberfläche ist leicht zu reinigen. Vermeiden Sie Scheuermittel.

Warum heizt der Ofen nicht?

Prüfen Sie, ob der Herd richtig an die Stromversorgung angeschlossen ist. Kontrollieren Sie die Sicherung. Stellen Sie sicher, dass der Backofen-Drehknopf auf eine Heizart und Temperatur eingestellt ist.

Wie wechsle ich die Backofenlampe?

Schalten Sie den Herd aus und lassen Sie ihn abkühlen. Entfernen Sie die Glasabdeckung der Lampe (meist durch Drehen). Tauschen Sie die defekte Lampe gegen eine neue, hitzebeständige Backofenlampe (25 W, 300 °C) aus. Setzen Sie die Abdeckung wieder ein.

Kann ich die Kochstellen der Größe nach anpassen?

Die voreingestellten Kochstellen haben feste Durchmesser. Verwenden Sie passende Töpfe und Pfannen, die den Durchmesser der Kochstelle nicht überschreiten. Bei manchen Modellen gibt es eine Zweikreis-Kochstelle für variable Größen – prüfen Sie Ihr Modell.

Wie aktiviere ich die Kindersicherung?

Die Kindersicherung (falls vorhanden) wird durch gleichzeitiges Drücken zweier Tasten oder einen speziellen Schalter aktiviert. Details entnehmen Sie bitte der Bedienungsanleitung. Bei diesem Modell kann die Kindersicherung über die Bedienblende eingeschaltet werden.

Der Herd piept ständig – was tun?

Ein Piepton kann bedeuten, dass ein Timer abgelaufen ist oder eine Taste zu lange gedrückt wurde. Drücken Sie eine beliebige Taste oder drehen Sie einen Knopf, um den Ton zu stoppen. Lesen Sie im Handbuch nach, welche Funktion den Ton auslöst.

Welche Ersatzteile sind für dieses Modell erhältlich?

Typische Ersatzteile sind Heizstäbe, Temperaturfühler, Türdichtungen, Backofenlampen und Drehknöpfe. Diese können über den Grundig-Kundendienst oder autorisierte Händler bezogen werden. Geben Sie bei der Bestellung immer die Modellnummer GEHE 13000 X an.

BEDIENUNGSANLEITUNG GEHE 13000 X GRUNDIG

UNTERBAU-BACKOFEN BUILT-UNDER OVEN

GEBRAUCHSANLEITUNG USER MANUAL

GEHE 13000 X

Bitte zuerst diese Bedienungsanleitung lesen!

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf eines Grundig-Produktes. Wir hoffen, dass dieses Produkt, das mit hochwertiger und hochmoderner Technologie hergestellt wurde, beste Ergebnisse erzielt. Daher bitte die gesamte Bedienungsanleitung und alle beiliegenden Dokumente aufmerksam durchlesen und zum zukünftigen Nachschlagen aufbewahren. Bei Weitergabe des Produktes auch die Bedienungsanleitung mit aushändigen. Alle Warnungen und Informationen in der Bedienungsanleitung einhalten.

Bitte beachten, dass diese Bedienungsanleitung für unterschiedliche Modelle geschrieben wurde. Unterschiede zwischen den verschiedenen Modellen werden natürlich in der Anleitung erwähnt.

Die Symbole

In dieser Anleitung verwenden wir folgende Symbole:

Wichtige Informationen oder nützliche Tipps zum Gebrauch.

Warnung vor gefährlichen Situationen, in denen es zu Verletzungen oder Sachschäden kommen kann.

Warnung vor Stromschlägen.

Warnung vor Brandgefahr.

Warnung vor heißen Flächen.

CE

1 Wichtige Sicherheits- und Umwelthinweise 4

Allgemeine Sicherheit 4

Elektrische Sicherheit.... 4

Produktsicherheit....6

Bestimmungsgemäße Verwendung ..... 7

Sicherheit von Kindern 7

Altgeräte entsorgen....8

Verpackungsmaterialien entsorgen 8

2 Allgemeine Informationen 9

Geräteübersicht 9

Lieferumfang 10

Technische Daten 11

3 Installation 12

Vor der Installation....12

Einbauen und Anschließen....14

Transport....16

4 Vorbereitungen 17

Tipps zum Energiesparen 17

Erste Inbetriebnahme 17

Zeiteinstellung 17

Erstreinigung des Gerätes 18

Erstaufheizung 18

5 Bedienung des Backofens 19

Allgemeine Hinweise zum Backen, Braten und Grillen....19

So bedienen Sie den Backofen...... 19

Betriebsarten....20

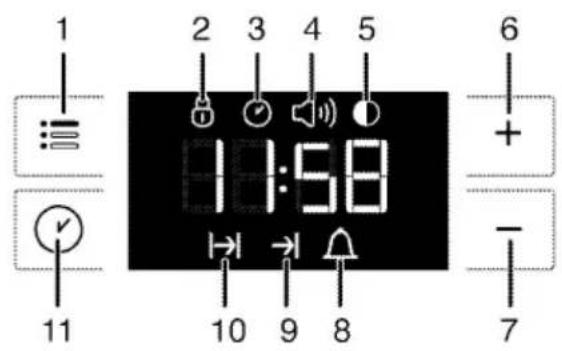

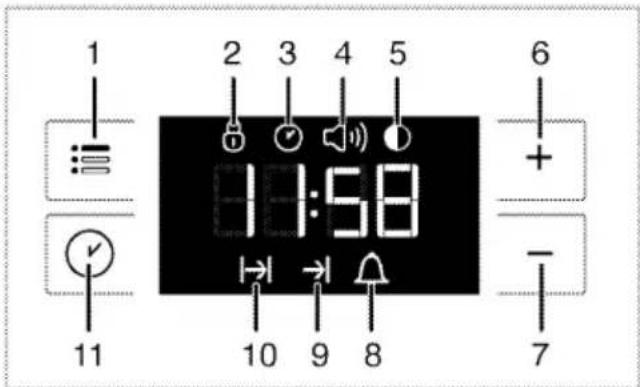

Ofenuhr verwenden....21

Tastensperre Kindersicherung 22

Alarmfunktion....23

Garzeitentabelle 24

So bedienen Sie den Grill 25

Garzeitentabelle zum Grillen....25

6 Reinigung und Wartung 26

Allgemeine Hinweise 26

Bedienfeld reinigen 26

Backofen reinigen 26

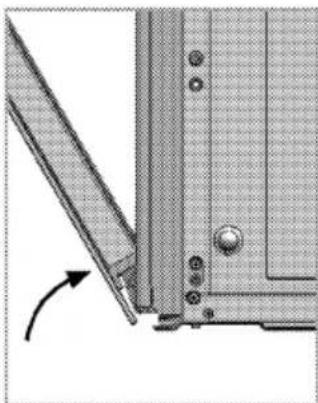

Backofentür ausbauen 27

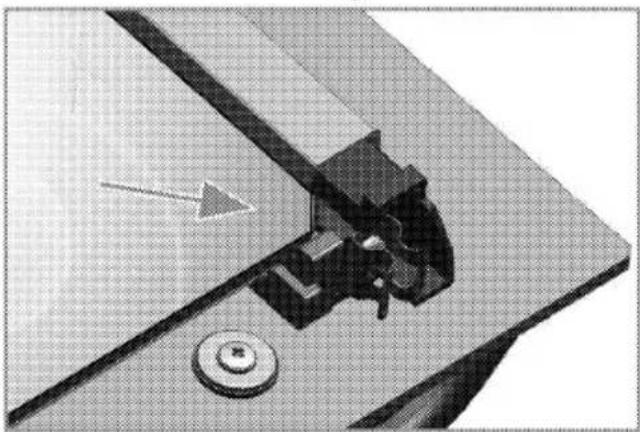

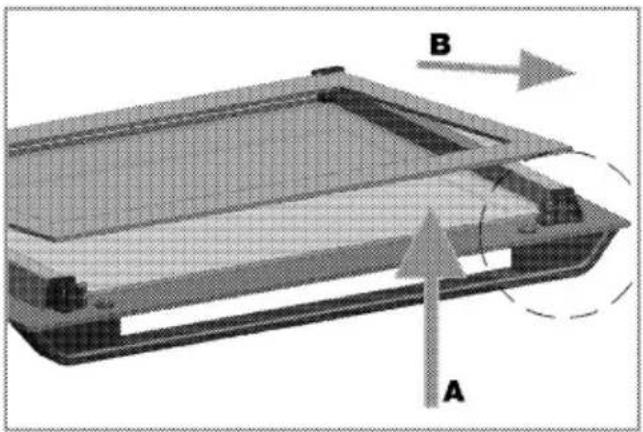

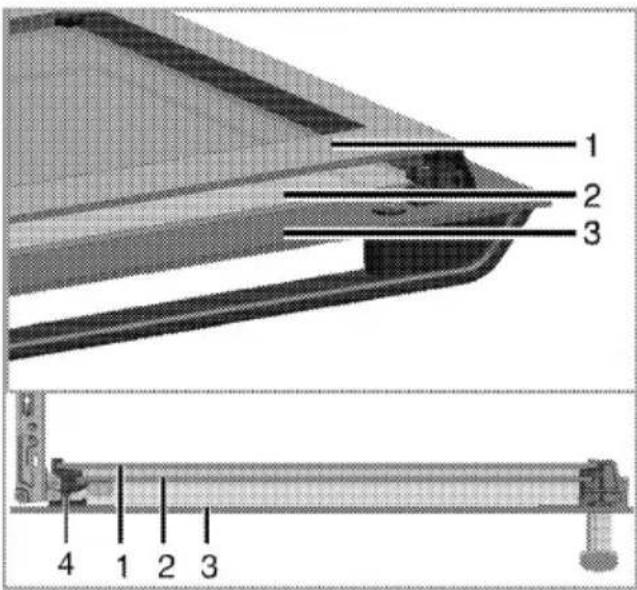

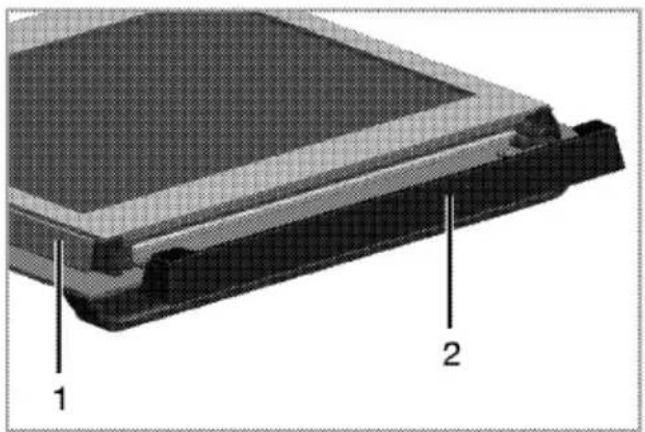

Türinnenscheibe ausbauen 28

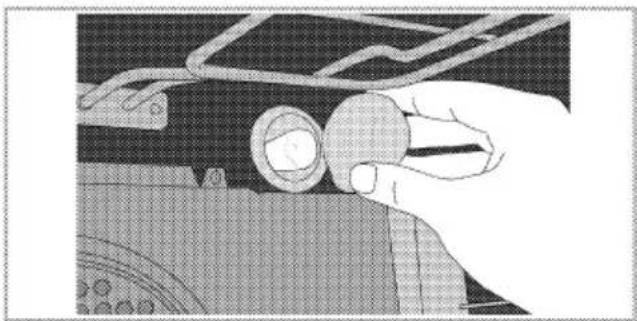

Beleuchtung des Backofens auswechseln 29

7 Problemlösungen 30

1 Wichtige Sicherheits- und Umwelthinweise

Dieser Abschnitt enthält Hinweise, die für die Sicherheit des Benutzers und anderer Personen unerlässlich sind. Diese Hinweise müssen beachtet werden, damit es nicht zu Verletzungen oder Sachschäden kommt. Bei Nichteinhaltung dieser Anweisungen erlöschen sämtliche Garantieansprüche.

Allgemeine Sicherheit

- Dieses Gerät darf von Kindern (ab acht Jahren) oder Personen bedient werden, die unter körperlichen, sensorischen oder geistigen Einschränkungen leiden oder denen es an der nötigen Erfahrung und Wissen im Umgang mit solchen Geräten mangelt, wenn solche Personen beaufsichtigt werden und, zuvor gründlich mit der sicheren Bedienung des Gerätes vertraut gemacht wurden und sich der damit verbundenen Gefahren voll und ganz bewusst sind.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht ohne Aufsicht

eines Erwachsenen durchgeführt werden.

- Installation und Reparaturen müssen grundsätzlich vom autorisierten Kundendienst ausgeführt werden. Der Hersteller haftet nicht für Schäden, die durch den Eingriff nicht autorisierter Personen entstehen; zudem kann dadurch die Garantie erlöschen. Vor der Installation aufmerksam alle Anweisungen lesen. - Gerät nicht nutzen, falls es nicht ordnungsgemäß funktioniert oder sichtbare Beschädigungen aufweist. - Nach jeder Benutzung prüfen, ob die Funktionsknöpfe des Produktes ausgeschaltet sind.

Elektrische Sicherheit

- Falls das Produkt einen Fehler aufweist, sollten es bis zur Reparatur durch einen autorisierten Kundendienstmitarbeiter nicht in Betrieb genommen werden. Es besteht Stromschlaggefahr! - Schließen Sie das Produkt nur an eine geerdete Steckdose an, deren Spannung und Schutz

den Angaben unter „Technische Daten“ entsprechen. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vornehmen. Unser Unternehmen haftet nicht für Probleme, die durch ein nicht entsprechend den örtlichen Richtlinien geerdetes Produkt entstehen.

■ Reinigen Sie das Produkt niemals, indem Sie Wasser darauf verteilen oder schütten! Es besteht Stromschlaggefahr!

Das Produkt darf während Installation, Wartung, Reinigung und Reparatur nicht an eine Steckdose angeschlossen sein.

■ Falls das Netzkabel des Produktes beschädigt ist, muss es zur Vermeidung von Gefahren vom Hersteller, einem Kundendienstmitarbeiter oder vergleichbar qualifizierten Personen ausgetauscht werden.

■ Verwenden Sie nur das unter „Technische Daten“ angegebene Anschlusskabel.

Das Gerät muss so installiert sein, dass es vollständig vom

Netzwerk getrennt werden kann. Die Trennung muss entsprechend den Baurichtlinien entweder durch einen Netzstecker oder einen in der festen elektrischen Installation eingebauten Schalter ermöglicht werden.

Die Rückseite des Ofens wird im Betrieb heiß. Achten Sie darauf, dass der Elektroanschluss die Rückseite nicht berührt; andernfalls kann der Anschluss beschädigt werden.

Klemmen Sie das Netzkabel nicht zwischen Backofentür und Rahmen ein; führen Sie es nicht über heiße Oberflächen. Andernfalls kann die Kabelisolierung schmelzen und in Folge eines Kurzschlusses einen Brand verursachen.

■ Jegliche Arbeiten an elektrischen Geräten und Systemen sollten von autorisierten und qualifizierten Personen ausgeführt werden.

■ Schalten Sie das Gerät bei Schäden aus, unterbrechen Sie die Stromversorgung. Schalten Sie dazu die Sicherungen im Haus ab.

■ Stellen Sie sicher, dass die Sicherungsangaben mit dem Produkt kompatibel sind.

Produktsicherheit

Das Gerät und seine zugänglichen Teile werden während des Betriebs heiß. Keine Heizelemente berühren. Kinder unter 8 Jahren fernhalten, sofern nicht kontinuierlich beaufsichtigt.

■ Produkt niemals nutzen, wenn Urteilsvermögen oder Koordination durch Alkohol und/oder Drogen beeinträchtigt sind.

■ Bei alkoholischen Getränken in den Gerichten entsprechend vorsichtig sein. Alkohol verdampft bei hohen Temperaturen und kann durch Entzünden bei Kontakt mit heißen Oberflächen Feuer verursachen.

■ Keine brennbaren Materialien in der Nähe des Produktes aufstellen, da die Seiten während des Gebrauchs heiß werden können.

Während des Gebrauchs wird das Gerät heiß. Keine Heizelemente im Inneren des Backofens berühren.

■ Darauf achten, dass keine Belüftungsschlitze blockiert werden.

■ Keine geschlossenen Dosen und Glasgefäße im Ofen erhitzen. Der in der Dose/im Glasgefäß entstehende Druck könnte Dose/Glasgefäß bersten lassen.

■ Backbleche, Gerichte und Alufolie nicht direkt auf den Boden des Backofens stellen. Der Hitzestau kann den Boden des Backofens beschädigen.

Zur Reinigung der Backofen-Glastür keine aggressiven scheuernden Reiniger oder scharfen Metallschaber verwenden, da diese die Oberfläche zerkratzen und so das Glas springen lassen können.

- Zur Reinigung des Gerätes keine Dampfreiniger verwenden; andernfalls besteht Stromschlaggefahr.

Gitterroste wie unter „Backofen bedienen“ beschrieben verwenden.

- Produkt nicht verwenden, falls das Glas der Fronttür entfernt oder gesprungen ist.

Griff der Ofentüre nicht zum Trocknen von Geschirrtüchern verwenden. Keine Geschirrtücher, Handschuhe oder vergleichbare Textilprodukte aufhängen, wenn die Grillfunktion bei geöffneter Tür arbeitet.
■ Beim Hineingeben oder Herausnehmen von Gerichten in den/aus dem heißen Ofen immer hitzebeständige Handschuhe verwenden.
■ Zur Vermeidung von Stromschlaggefahr vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist.

Brandschutzvorkehrungen des Produktes:

■ Sicherstellen, dass der Stecker richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
■ Keine beschädigten oder abgeschnittenen Kabel bzw. Verlängerungskabel verwenden; nur das Originalkabel einsetzen.
■ Beim Anschließen des Produktes sicherstellen, dass sich keine Flüssigkeit oder Feuchtigkeit am Stecker befindet.

Bestimmungsgemäße Verwendung

• Dieses Gerät wurde für den reinen Hausgebrauch entwickelt. Eine gewerbliche Nutzung ist nicht zulässig.
• Dieses Gerät dient ausschließlich der Zubereitung von Speisen. Es darf nicht zu anderen Zwecken eingesetzt werden.
  Benutzen Sie das Gerät nicht zum Vorwärmen von Tellern, hängen Sie keine Küchentücher, Handtücher und dergleichen zum Trocknen oder Anwärmen an die Griffe.
  Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung verursacht werden.
  Das Gerät ist zum Garen, Auftauen, Backen, Braten und Grillen von Lebensmitteln geeignet.

Sicherheit von Kindern

■ Verschiedene Teile des Gerätes werden während des Gebrauchs heiß. Daher kleine Kinder vom Gerät fernhalten.
- Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Sämtliche

Verpackungsmaterialien an einem sicheren Ort und außerhalb der Reichweite von Kindern aufbewahren.

Elektrische Produkte können eine Gefahr für Kinder darstellen. Kinder im Betrieb daher unbedingt vom Gerät fernhalten. Kinder nicht mit dem Gerät spielen lassen.
■ Keine Gegenstände auf das Gerät stellen, die Kinder erreichen können.
- Wenn die Ofentür geöffnet ist, keine schweren Gegenstände darauf ablegen und keine Kinder darauf sitzen lassen. Das Gerät kann kippen oder die Ofentüroder die Türscharniere können beschädigt werden.

Altgeräte entsorgen Erfüllung von WEEE- Vorgaben zur Entsorgung von Altgeräten:

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll; geben Sie es stattdessen bei einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. Ihre Stadtverwaltung informiert Sie gerne über geeignete Sammelstellen in Ihrer Nähe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

Verpackungsmaterialien entsorgen

Die Verpackung des Gerätes besteht aus wiederverwertbaren Materialien. Entsorgen Sie diese vorschriftsgemäß und entsprechend sortiert. Entsorgen Sie solche Materialien nicht mit dem normalen Hausmüll.

2 Allgemeine Informationen

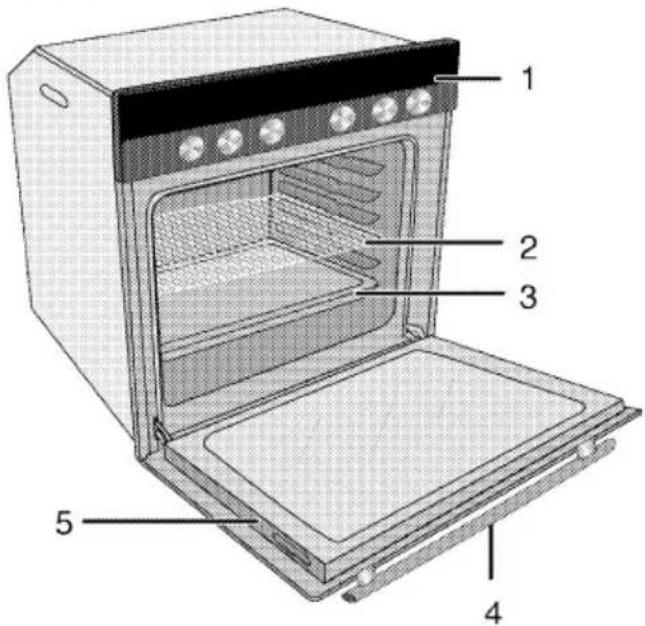

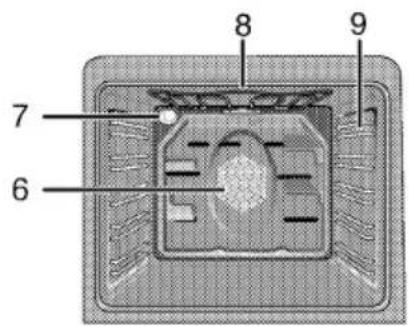

Geräteübersicht

1 Bedienfeld
2 Gitterrost
3 Backblech
4 Griff
5 Tür

6 Lüftermotor (hinter der Metallplatte)
7 Beleuchtung
8 Oberes Heizelement
9 Einschubpositionen

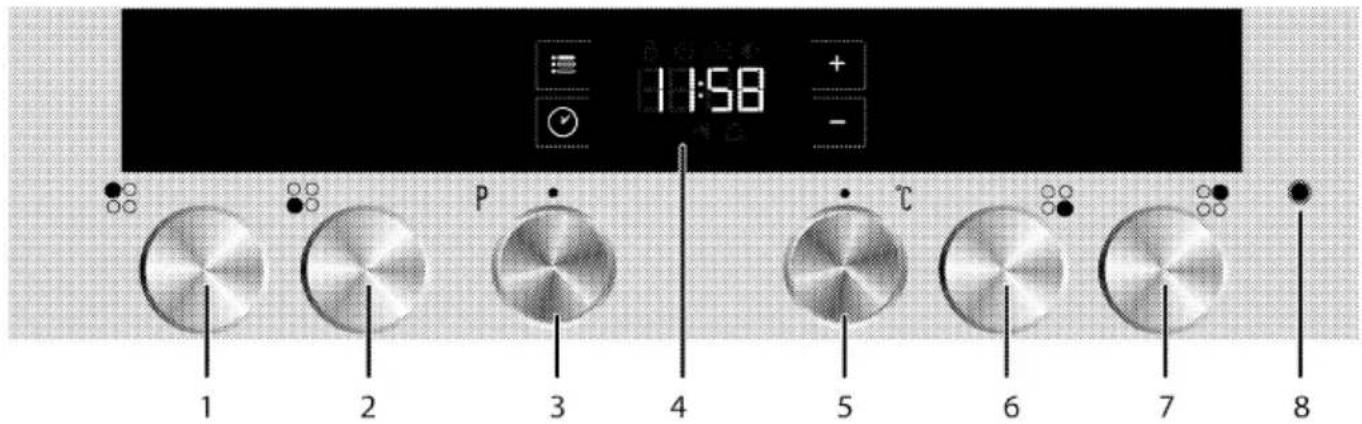

1 Einzelkochplatte Hinten links
2 Doppelkochplatte Vorne links
3 Funktionsknopf
4 Digitaltimer
5 Temperaturknopf
6 Einzelkochplatte Vorne rechts
7 Einzelkochplatte Hinten rechts
8 Temperaturleuchte

Lieferumfang

Je nach Modell wird eventuell unterschiedliches Zubehör mitgeliefert. Daher kann es vorkommen, dass nicht sämtliches in der Anleitung erwähntes Zubehör mit Ihrem Gerät geliefert wird.

1. Bedienungsanleitung

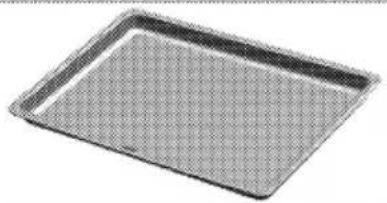

2. Kuchenblech

Für Gebäck wie Kekse, Biskuits und Kuchen.

Zum Rösten und Grillen und als Unterlage für Behälter, in denen unterschiedlichste Lebensmittel gegart werden können.

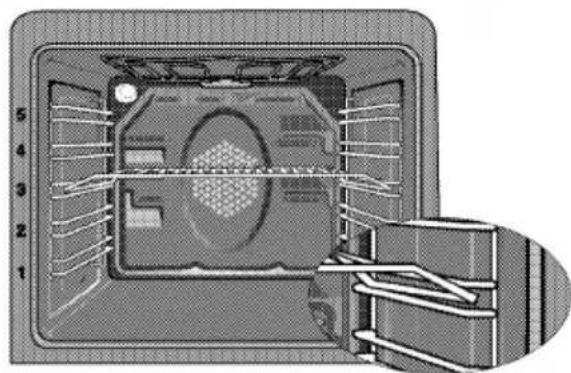

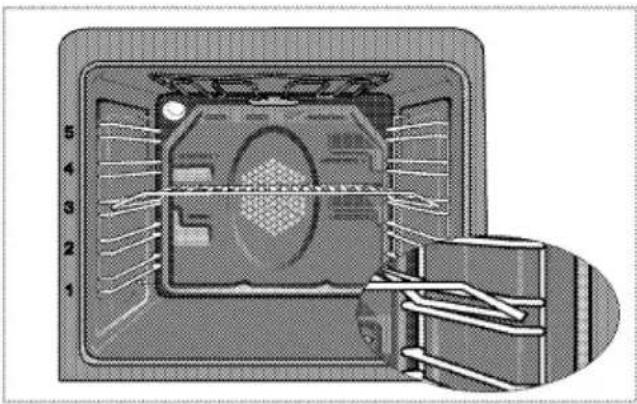

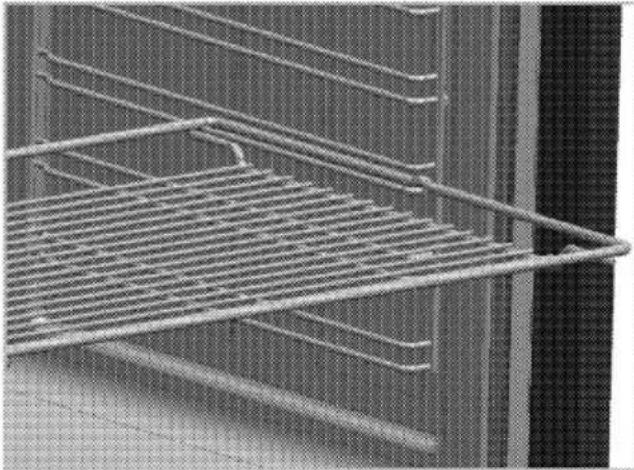

4. Rost und Backblech richtig einsetzen Geräte ohne

TeleskopverlängerungBei Geräten ohne Teleskopverlängerung werden Backpapier und Grill mit ihren Kanten zwischen den Schienen der seitlichen Halterungen eingeführt.

Es ist wichtig, dass Rost und/oder Blech richtig in den Einschüben sitzen.

Schieben Sie Rost oder Blech zwischen zwei Schienen ein, vergewissern Sie sich, dass insbesondere der Rost gerade sitzt, bevor Sie Lebensmittel darauf legen; bitte schauen Sie sich die folgende Abbildung an.

Spannung/Frequenz	220-240 V / 380 . 415 V 3N ~ 50 Hz
Leistungsaufnahme gesamt	max. 9.6 kW
Sicherung	Minimum 16 A x 3 / 32 A
Kabeltyp/Kabelquerschnitt	H05VV-FG 5 × 1,5 mm^2 / 3 × 4 mm^2
Kabellänge	max. 2 m
Außenabmessungen (Höhe/Breite/Tiefe)	595 mm/594 mm/567 mm
Einbaumäße (Höhe/Breite/Tiefe)	**590 oder 600 mm/560 mm/Minimum550 mm
Hauptofen	Mit Umluft
Energieeffizienzklasse#	A
Garraumleuchte	15/25 W
Leistungsaufnahme Grill	2.2 kW

Allgemeine Hinweise: Energieangaben von Elektroöfen werden gemäß der Richtlinie EN 50304 ermittelt. Die entsprechenden Werte werden unter üblichen Einsatzbedingungen bei Ober-/Unterhitze oder im Umluftbetrieb (sofern vorhanden) ermittelt.

Im Zuge der Qualitätsverbesserung können sich technische Daten ohne Vorankündigung ändern.

Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung und können etwas vom tatsächlichen Aussehen des Gerätes abweichen.

Angaben am Produkt oder in der begleitenden Dokumentation wurden unter Laborbedingungen unter Berücksichtigung der zutreffenden Richtlinien ermittelt. Solche Werte können je nach Einsatzumgebung und Nutzungsweise des Gerätes abweichen

3 Installation

Gerät vom nächstgelegenen autorisierten Kundendienst gemäß gültigen Bestimmungen installieren lassen. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Personen entstehen; zudem kann dadurch die Garantie erlöschen.

Die Vorbereitung des Aufstellungsortes und der elektrischen und Anschlüsse sind Sache des Kunden.

GEFAHR:

Die Installation des Gerätes muss in Übereinstimmung mit sämtlichen zutreffenden Vorschriften zur Elektroinstallation erfolgen.

GEFAHR:

Gerät vor der Installation auf eventuelle, sichtbare Defekte uniersuchen. Falls Defekte vorliegen, darf das Gerät nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko beitrachtet werden.

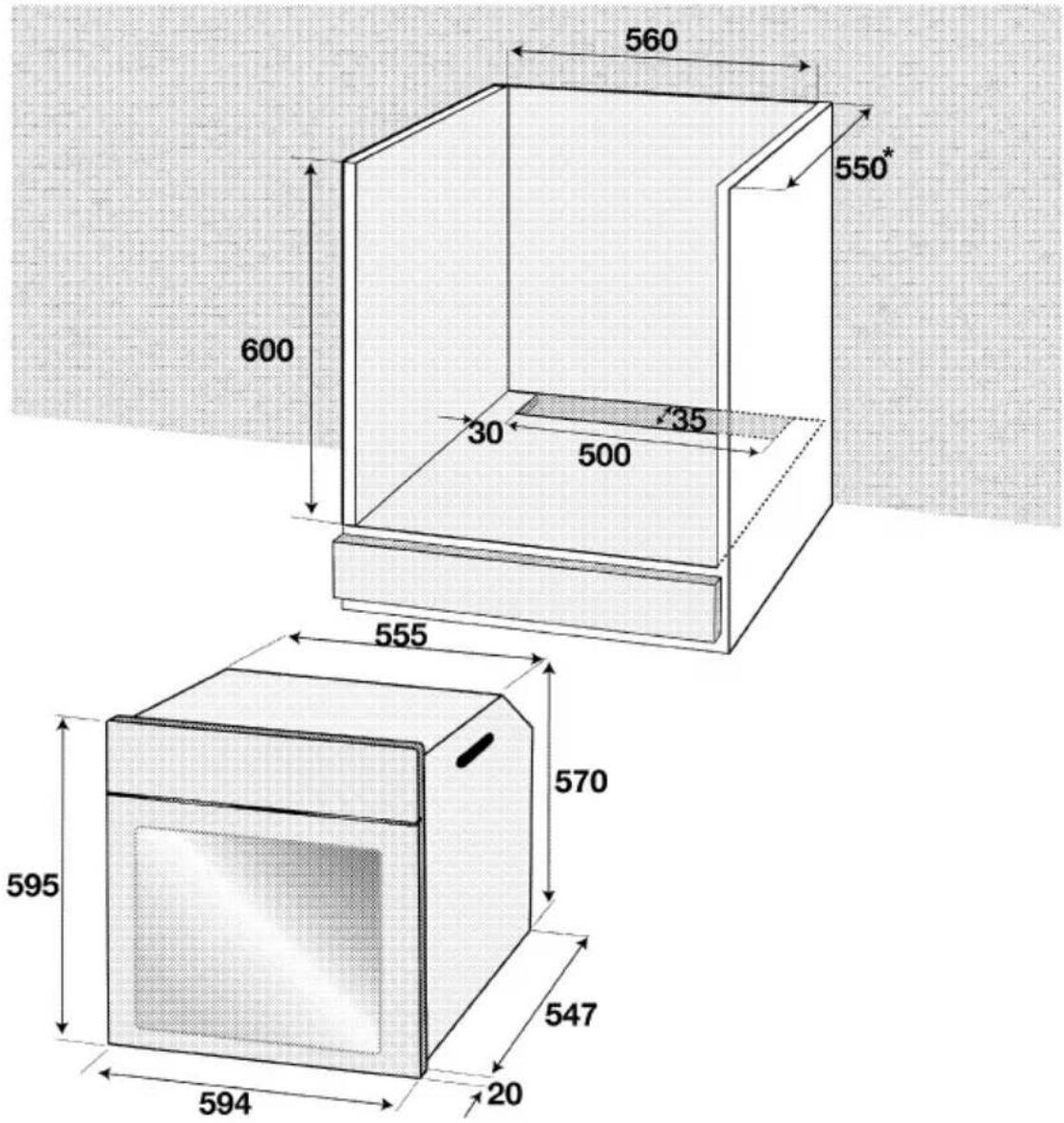

Vor der Installation

Die Geräte sind für den Einbau in handelsübliche Küchenmöbel vorgesehen. Zwischen Gerät und angrenzenden Küchenwänden und -möbeln muss ein Sicherheitsabstand verbleiben. Siehe Abbildung auf der nächsten Seite (Angaben in mm).

Der Ofen kann auch freistehend benutzt werden. Achten Sie auf einen minimalen Abstand von 750 mm oberhalb des Kochfeldes.
(*) Wenn eine Dunstabzugshaube über dem Herd installiert werden soll, beachten Sie die Anweisungen des Herstellers zur Installationshöhe (mindestens 650 mm Abstand).
* Verpackungsmaterial und Transportsicherungen entfernen.

• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100 °C).
  Das Kochfeld wird für die Stromversorgung mit dem Backofen verbunden. Beide Geräte müssen dazu übereinander eingebaut werden.

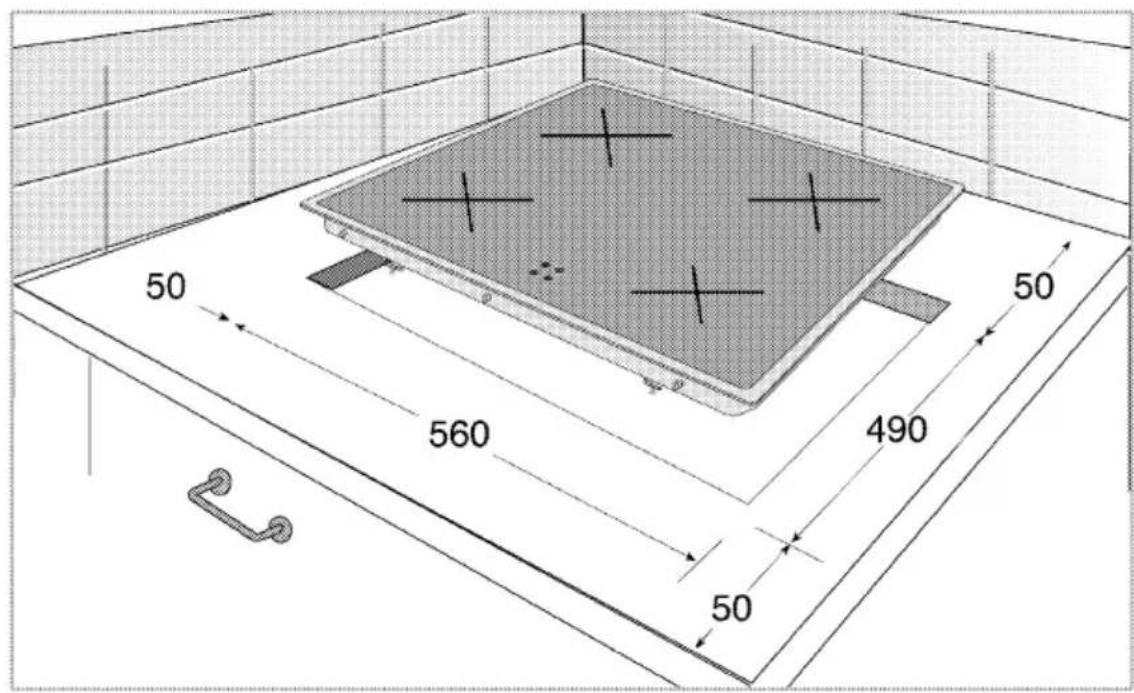

• Die Küchenarbeitsplatte entsprechend den Einbaumaßen ausschneiden.
  Die Schnittflächen versiegeln und Abschlusskanten abdichten.
  Küchenarbeitsplatte und Küchenmöbel müssen waagerecht ausgerichtet und fixiert sein.
  Das Kochfeld darf nur mit einer Gerätekante neben höheren Küchenmöbeln, Geräten oder Wänden eingebaut werden.

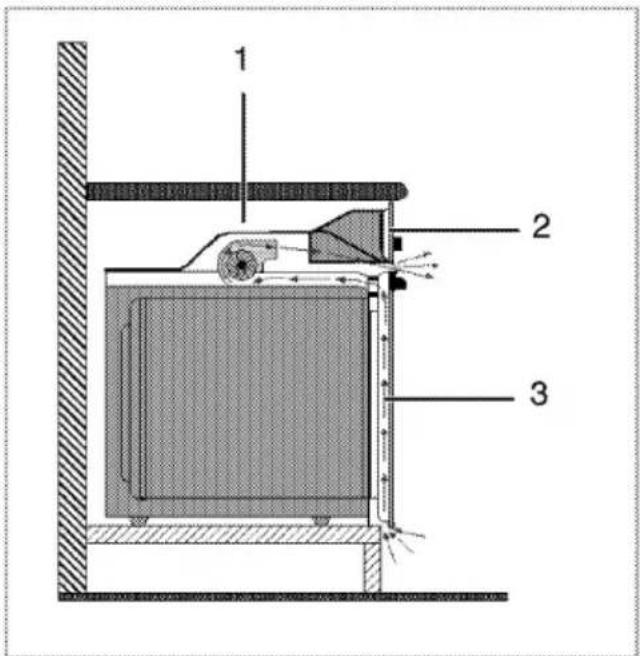

  Zwischen Backofenrückwand und Küchenwand muss für die Luftzirkulation ein Abstand bleiben.
  Befindet sich unter dem Backofen eine Schublade, muss zwischen Backofen und Schublade ein Trennboden eingesetzt werden.
• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.

Stellen Sie das Gerät nicht neben Kühl- oder Gefriergeräten auf. Die Wärmeabgabe des Gerätes führt zu steigendem Energieverbrauch der Kühlgeräte.

Missbrauchen Sie die Tür/den Türgriff nicht zum Anheben oder Bewegen des Gerätes.

Bei Geräten mit Drahtgriffen schieben Sie die Griffe nach dem Transport des Gerätes wieder in die Seitenwände zurück.

* Minimum

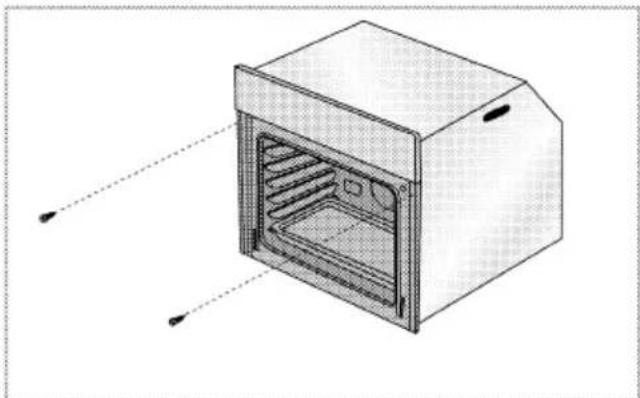

Einbauen und Anschließen

Das Gerät darf nur nach den gesetzlichen Installationsvorschriften angeschlossen und installiert werden.

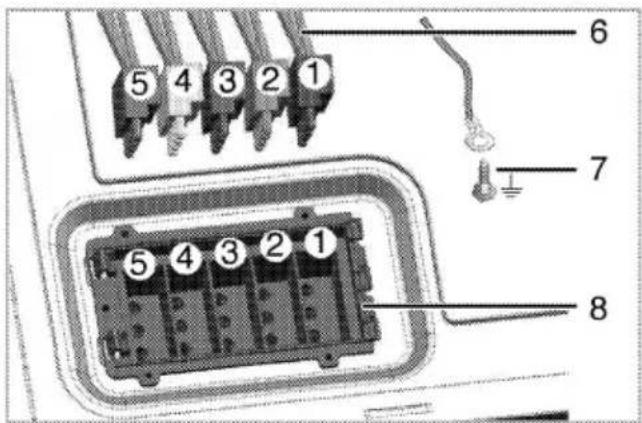

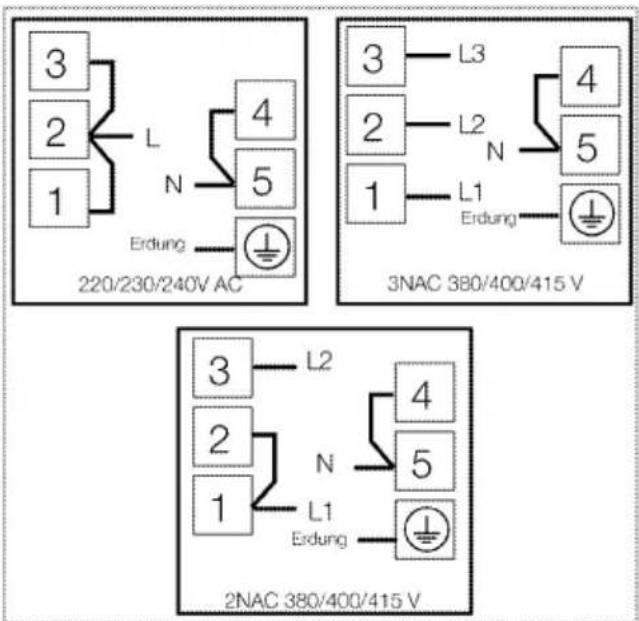

Elektrischer Anschluss

Schließen Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die mit einer Sicherung passender Stromstärke abgesichert wird, siehe dazu den Abschnitt „Technische Daten“. Lassen Sie die Erdung in jedem Fall von einem qualifizierten Elektriker vornehmen oder überprüfen. Der Hersteller haftet nicht bei Schäden, die durch den Einsatz des Gerätes ohne vorschriftsmäßige Erdung entstehen.

GEFAHR:

Das Gerät darf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Die Garantiezeit beginnt erst mit der fachgerechten Installation. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen.

GEFAHR:

Das Netzkabel darf nicht eingeklemmt, geknickt oder gequetscht werden und darf nicht mit heißen Geräteteilen in Berührung kommen. Beschädigte Netzkabel müssen durch einen zugelassenen Elektriker ausgetauscht werden. Andernfalls kann es zu Stromschlägen, Kurzschlüssen und Bränden kommen!

Der Anschluss muss gemäß nationalen Richtlinien erfolgen.
Die Netzanschlussdaten müssen mit den Daten auf dem Typenschild des Gerätes übereinstimmen. Das Typenschild finden Sie nach Öffnen der Ofentür an der Unterseite des Gerätes.
- Verwenden Sie nur Netzkabel, die den Angaben im Abschnitt „Technische Daten“ entsprechen.

GEFAHR:

Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie mit der Elektroinstallation beginnen. Es besteht Stromschlaggefahr!

Netzkabel anschließen

1. Falls bei Ihrem Produkt kein Netzkabel mitgeliefert wurde,

wählen Sie bitte entsprechend der Elektroinstallation bei Ihnen zuhause ein Netzkabel aus der Tabelle(Technische Daten, Seite 17); befolgen Sie zum Anschließen Ihres Produktes die Anweisungen im Kabeldiagramm.

Falls der Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschaltet werden. Die einschlägigen Installationsvorschriften (in Deutschland VDE 0100) sind dabei einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommen.

Wir empfehlen eine zusätzliche Absicherung mit einem Fehlerstromschutzschalter (Fl-Schutzschalter).

1. Öffnen Sie die Anschlussabdeckung mit einem Schraubendreher.
2. Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.
3. Schließen Sie die Kabel gemäß Abbildung an.

1. Nach Abschluss der Verkabelung schließen Sie die Anschlussabdeckung.
2. Verlegen Sie das Netzkabel so, dass es weder das Produkt berührt noch zwischen Produkt und Wand eingeklemmt wird.

Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

Geräte installieren

1. Befestigen Sie das Kochfeld.
2. Stellen Sie die Ofenanschlüsse her.
3. Schieben Sie den Ofen zur Hälfte in das Möbel.
4. Verbinden Sie Kochfeld und Backofen.

1 Rot
2 Schwarz
3 Weiß
4 Blau

5 Grün
6 Kabel vom Kochfeld
7 Verbindung des Erdungskabels (grün/gelb)
8 Eingänge des Ofenkabels (Anschluss)

1. Schieben Sie den Ofen in das Möbel ein, richten Sie ihn richtig aus und fixieren Sie ihn – achten Sie dabei unbedingt darauf, dass das Netzkabel nicht beschädigt oder eingeklemmt wird.

Fixieren Sie den Backofen wie in der Abbildung gezeigt mit zwei Schrauben.

Bei Geräten mit Lüfter

1 Lüfter
2 Bedienfeld
3 Tür

Der integrierte Lüfter kühlt den Einbauschrank und die Vorderseite des Gerätes.

Der Kühlungslüfter läuft auch nach dem Abschalten des Backofens noch etwa 20 bis 30 Minuten lang nach.

Endkontrolle

1. Schalten Sie die entsprechende Sicherung ein.

2. Prüfen Sie die Funktion.

Transport

Bewahren Sie den Originalkarton auf, falls Sie das Gerät künftig transportieren müssen. Halten Sie sich an die Hinweise auf dem Karton. Falls Sie den Originalkarton nicht mehr besitzen sollten, verpacken Sie das Gerät in Luftpolsterfolie oder starken Karton, anschließend gut mit Klebeband sichern.

• Damit Gitterroste und Bleche nicht zu Beschädigungen der Ofentür führen, schützen Sie die Ofentür von innen mit einem passenden Stück Karton. Fixieren Sie die Ofentür mit Klebeband.
• Verwenden Sie die Tür/den Türgriff nicht zum Anheben oder Bewegen des Gerätes.

Legen Sie keine Gegenstände auf dem Gerät ab, bewegen Sie das Gerät grundsätzlich in aufrechter Position.

Überprüfen Sie das Gerät nach dem Transport genau, überzeugen Sie sich davon, dass es nicht zu Beschädigungen gekommen ist.

4 Vorbereitungen

Tipps zum Energiesparen

Mit den folgenden Hinweisen nutzen Sie Ihr Gerät umweltbewusst und energiesparend:

* Verwenden Sie am besten dunkles oder emailliertes Kochgeschirr – dies leitet die Wärme besser.
* Lassen Sie den Backofen vorheizen, wenn dies durch Bedienungs- oder Zubereitungsanleitung empfohlen wird.
* Verzichten Sie bei der Zubereitung auf häufiges Öffnen der Backofentür.
Bereiten Sie mehrere Gerichte gleichzeitig zu, sofern dies möglich ist. Dazu stellen Sie einfach mehrere Behälter auf den Gitterrost.
Größere Gerichte und solche, deren Geschmack sich nicht gegenseitig beeinflussen soll, bereiten Sie nacheinander zu. Der Backofen ist dann bereits vorgeheizt.
* Sie können zusätzliche Energie sparen, indem Sie den Backofen ein paar Minuten vor Ende der Garzeit bereits abschalten. Verzichten Sie während der Zubereitung möglichst auf ein Öffnen der Backofentür.
* Tauen Sie gefrorene Gerichte vor der Zubereitung auf.

Erste Inbetriebnahme

Zeiteinstellung

Die Uhrzeit muss eingestellt werden, bevor Sie den Backofen benutzen können. Der Backofen arbeitet erst nach dem Einstellen der Uhrzeit.

1 Einstelltaste
2 Taslensperre
3 Aktuelle Zeit
4 Alarmlautstärke
5 Bildschirmhelligkeitseinstellung
6 Plus-Taste
7 Minus-Taste
8 Alarmsymbol
9 Garzeitende
10 Garzeit
11 Programmtaste

Symbol blinkt ☑ wenn der Ofen das erste Mal eingeschaltet ist.

Tageszeit mit den Tasten „+“ oder „-“ einstellen.

Nach der Zeiteinstellung: berühren oder 4 Sekunden warten. ☑ Das zugehörige Symbol blinkt, die Zeit ist eingestellt.

Nach der Zeiteinstellung kann das Garen durch Auswahl der gewünschten Position mit Temperatur- und Funktionsknopf gestartet und beendet werden.

Steigt/Zählt ab 12:00 wenn die Tageszeit nicht eingestellt ist. Das Symbol am Bildschirm ☑ zeigt an, dass die Tageszeit nicht eingestellt ist. Das Symbol erlischt, sobald die Zeit eingestellt ist.

Aktuelle Zeiteinstellungen werden bei einem Stromausfall abgebrochen. Sie müssen erneut angepasst werden.

Tageszeit ändern

Zur Änderung der zuvor eingestellten Tageszeit

1. Taste ≡ zum Aktivieren des Symbols √ berühren.
2. Tageszeit mit den Tasten '-' und '+' einstellen.
3. Nach der Zeiteinstellung: berühren oder 4 Sekunden warten.
   » Symbol blinkt, Zeit ist eingestellt.

Bildschirmhelligkeit ändern

1. Zur Einstellung der Bildschirmhelligkeit: zum Aktivieren des Symbols ☐ berühren.
2. Gewünschte Helligkeit mit '-' und '+' einstellen.
   » Die am Bildschirm gewählte Helligkeit wird als d-01 oder d-02oder d-03 angezeigt.
3. Nach Helligkeitseinstellung: berühren oder 4 Sekunden warten.
   » Symbol blinkt, Bildschirmhelligkeit ist eingestellt.

Erstreinigung des Gerätes

Durch bestimmte Reinigungsmittel können die Oberflächen des Gerätes beschädigt werden.

Verwenden Sie keine aggressiven Reinigungsmittel, keine Scheuermittel und keine scharfen oder spitzen Gegenstände bei der Reinigung.

1. Entfernen Sie sämtliches Verpackungsmaterial.
2. Geräteoberflächen mit einem feuchten Tuch oder Schwamm abwischen und mit einem Tuch trocknen.

Erstaufheizung

Lassen Sie das Gerät etwa 30 Minuten lang aufheizen, schalten Sie es anschließend ab. Auf diese Weise werden sämtliche Rückstände und Beschichtungen durch Abbrennen entfernt.

WARNUNG

Verbrennungsgefahr durch heiße Flächen!

Das Gerät kann sich im Betrieb stark aufheizen. Berührung Sie niemals heiße Brenner, das Innere des Backofens, Heizelemente und so weiter. Halten Sie Kinder fern. Tragen Sie grundsätzlich hitzebeständige Schutzhandschuhe, wenn Sie etwas in den Backofen stellen oder herausnehmen.

Elektroofen

1. Nehmen Sie sämtliches Zubehör (z. B. Backbleche und Gitterrost) aus dem BackOfen heraus.
2. Schließen Sie die BackOfentür.
3. Wählen Sie die Einstellung „Ober- und Unterhitze“.
4. Wählen Sie die höchste Ofentemperatur; Siehe "So bedienen Sie den Backofen, Seite 19".
5. Lassen Sie den BackOfen etwa 30 Minuten lang arbeiten.
6. Schalten Sie den BackOfen ab; Siehe "So bedienen Sie den Backofen, Seite 19"

Grill

1. Nehmen Sie sämtliches Zubehör (z. B. Backbleche und Gitterrost) aus dem BackOfen heraus.
2. Schließen Sie die BackOfentür.
3. Wählen Sie die höchste Temperatureinstellung; Siehe "So bedienen Sie den Grill, Seite 25".
4. Lassen Sie den Grill etwa 30 Minuten lang arbeiten.
5. Schalten Sie den Grill ab; Siehe" So bedienen Sie den Grill, Seite 25"

Bei der ersten Inbetriebnahme kann es über mehrere Stunden zu Rauch- und Geruchsentwicklung kommen. Dies ist völlig normal. Lüften Sie den Raum gut durch, damit Rauch und Gerüche schnell abziehen können. Atmen Sie die Dämpfe möglichst nicht ein.

5 Bedienung des Backofens

Allgemeine Hinweise zum Backen, Braten und Grillen

WARNUNG

Verbrennungsgefahr durch heiße Flächenl

Das Gerät kann sich im Betrieb stark aufheizen. Berührung Sie niemals heiße Brenner, das Innere des Backofens, Heizelemente und so weiter. Halten Sie Kinder fern.

Tragen Sie grundsätzlich hitzebeständige Schutzhandschuhe, wenn Sie etwas in den Backofen stellen oder herausnehmen.

GEFAHR:

Öffnen Sie die Backofentür vorsichtig: Heißer Dampf kann austreten.

Der austretende Dampf kann zu Verbrühungen von Händen, Gesicht und Augen führen.

Tipps zum Backen

Benutzen Sie Metallgeschirr mit Antihaftbeschichtung oder hitzebeständige Silikonformen.
- Nutzen Sie den Platz auf dem Gitterrost gut aus.
* Stellen Sie Backformen in die Mitte des Gitterrostes.
Wählen Sie die richtige Einschubposition, bevor Sie Backofen oder Grill einschalten. Wechseln Sie die Einschubposition nicht, solange der Backofen heiß ist.
* Halten Sie die Backofentür geschlossen.

Tipps zum Rösten

* Eine Würzmischung aus Zitronensaft und schwarzem Pfeffer sorgt für eine besonders schmackhafte Zubereitung von ganzen Hühnern, Puten und größeren Fleischportionen.

• Fleisch mit Knochen braucht etwa 15 - 30 Minuten länger zum Garen als dieselbe Menge Fleisch ohne Knochen.
  Jeder Zentimeter an Fleischdicke braucht etwa 4 - 5 Minuten mehr an Garzeit.
• Lassen Sie Fleisch nach Ablauf der Garzeit noch etwa 10 Minuten im Backofen ruhen. Der Fleischsaft verteilt sich so gleichmäßiger im Braten und läuft beim Anschneiden nicht aus.
  Fisch stellen Sie auf einem hitzebeständigem Teller möglichst in der mittleren oder unteren Einschubposition in den Backofen.

So bedienen Sie den Backofen

Die Uhrzeit muss eingestellt werden, bevor Sie den Backofen benutzen können. Der Backofen arbeitet erst nach dem Einstellen der Uhrzeit.

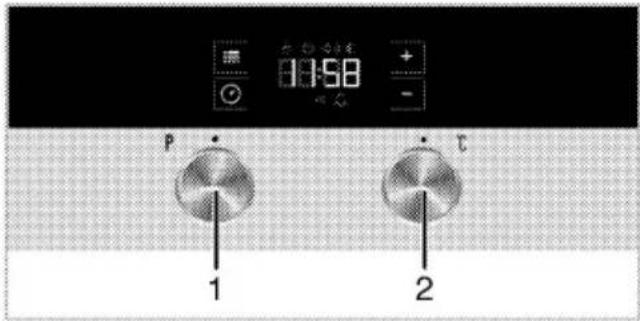

Temperatur und Betriebsart einstellen

1 Funktionsknopf
2 Temperaturknopf

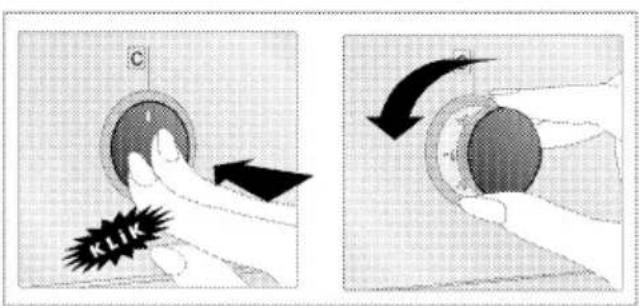

Ihr Ofen ist mit Knöpfen ausgestattet, die bei Betätigung herausspringen.

1. Drücken Sie den Knopf zum Herausspringen nach unten; nehmen Sie dann die gewünschte Einstellung vor.

1. Nach Abschluss des Garens drehen Sie den Knopf in die Aus-Position (oben) und drücken ihn hinein.

2. Stellen Sie den Funktionswähler auf die gewünschte Temperatur ein.

3. Stellen Sie den Funktionswähler auf die gewünschte Betriebsart ein.

» Der Ofen heizt sich auf die eingestellte Temperatur auf und hält diese aufrecht.

Während des Aufheizens bleibt die Temperaturleuchte eingeschaltet.

Backofen ausschalten

Bringen Sie Funktions- und Temperatureinstellungsknopf in die obere Position (Aus).

Einschubpositionen (bei Modellen mit Grillrost)

Es ist wichtig, dass der Grillrost richtig in die Einschübe eingesetzt wird. Setzen Sie den Grillrost wie in der Abbildung gezeigt in den Einschub ein.

Achten Sie darauf, dass der Grillrost nicht die Rückwand des Ofens berührt. Schieben Sie den Rost daher nur so weit ein, bis sich die Backofentür problemlos schließen lässt - so funktioniert der Grill am besten.

Betriebsarten

Die hier gezeigte Reihenfolge der Betriebsarten kann je nach Gerätemodell etwas abweichen.

Ober- und Unterhitze

Ober- und Unterhitze werden eingesetzt. Das Gargut wird gleichzeitig von oben und unten erhitzt. Diese Betriebsart eignet sich beispielsweise für Kuchen, Gebäck und Aufläufe. Nur ein Blech verwenden.

Unterhitze

Bei dieser Betriebsart wird lediglich das untere Heizelement eingesetzt. Geeignet z. B. für Pizza und zum Nachbräunen von unten.

Ober-/Unterhitze mit Umluft

Bei dieser Betriebsart werden Oberhitze, Unterhitze und Umluft (hinteres Heizelement) eingesetzt. Durch den Lüfter wird heiße Luft schnell gleichmäßig im Backofen verteilt. Nur ein Blech verwenden.

Grill, groß

Der große Grill an der Oberseite des Backofens ist in Betrieb. Diese Betriebsart eignet sich insbesondere zum Grillen größerer Fleischmengen.

• Stellen Sie mittelgroße bis große Portionen auf dem richtigen Einschub direkt unter das Grillelement.
  * Stellen Sie die maximale Temperatur ein.
  Wenden Sie das Grillgut nach der Hälfte der Garzeit.

Grill + Umluft (Grill+Fan)

Der Grilleffekt ist nicht so stark wie bei Flächengrill

• Kleine oder mittelgroße Portionen in der richtigen Einschubposition unter dem Grill-Heizkörper grillen.
  * Stellen Sie die gewünschte Temperature ein.
  * Wenden Sie das Grillgut nach der Hälfte der Garzeit.

Schnellheizen

Diese Funktion dient dazu, den Backofen schnell aufzuheizen; sie eignet sich nicht zum Garen von Speisen.

* Stellen Sie nach der Auswahl dieser Funktion die gewünschte Temperatur ein. Die Temperaturleuchte schaltet sich ein, der Backofen wird aufgeheizt.
Nach dem Aufheizen schaltet sich die Leuchte aus. Dann stellen Sie die gewünschte Funktion zum Garen ein.

Ofenuhr verwenden

1 Einstelltaste
2 Tastensperre
3 Aktuelle Zeit
4 Alarmlautstärke
5 Bildschirmhelligkeitseinstellung
6 Plus-Taste
7 Minus-Taste
8 Alarmsymbol
9 Garzeitende
10 Garzeit
11 Programmtaste

Garen durch Angabe der Garzeit:

Der Ofen kann so eingestellt werden, dass er nach Ablauf eines spezifischen Zeitraums

durch Einstellen der Garzeit an der Uhr stoppt.

1. Für Garzeit ⬇ zum Aktivieren des Symbols ↗ berühren.
2. Gewünschte Helligkeit mit '-'/'+' zum Einstellen der Garzeit berühren.
   » Nachdem die Garzeit eingestellt wurde, leuchtet das Garsymbol dauerhaft.
3. Gericht in den Ofen geben.
4. Betriebsmodus und Temperatur wählen.
5. Nach Abschluss des Garens blinkt → am Bildschirm „Ende“ wird angezeigt und das Alarmsignal ertönt.
6. Das Alarmsignal ertönt 2 Minuten lang. Zum Abstellen des Alarmsignals einfach eine beliebige Taste drücken. Der Alarm wird stumm geschaltet, die aktuelle Zeit wird angezeigt.

Bei Stummschaltung des Alarms durch Betätigen einer beliebigen Taste startet der Ofen den Betrieb neu.

Bei Betätigung einer beliebigen Taste am Ende der Alarmdauer startet der Ofen den Betrieb neu.

1. Ofen mit dem Temperatur- und Funktionsknopf abschalten.

Wenn das Ende der Garzeit auf einen späteren Zeitpunkt eingestellt werden soll:

Nach Einstellung der Garzeit an der Uhr kann das Ende der Garzeit auf einen späteren Zeitpunkt eingestellt werden.

1. Für Garzeit ⬇ zum Aktivieren des Symbols ↗ berühren.
2. Gewünschte Helligkeit mit '-' / '+' zum Einstellen der Garzeit berühren.
   » Nachdem die Garzeit eingestellt wurde, leuchtet das Garsymbol dauerhaft.
3. Für Ende der Garzeit ⚙ zum Aktivieren des Symbols →| berühren.
4. Gewünschte Helligkeit mit '-'/'+' zum Einstellen des Garzeitendes berühren.

» Nach Einstellung des Garzeitendes erscheinen die Symbole → und |→| kontinuierlich am Bildschirm. Bei Beginn des Garens wird → angezeigt. 5. Gericht in den Ofen geben. 6. Betriebsmodus und Temperatur wählen. » Der Ofentimer berechnet die richtige Startzeit anhand von Garzeitende und Garzeit automatisch. Der ausgewählte Betriebsmodus wird aktiviert, wenn die Startzeit des Garens erreicht und der Ofen auf die vorgegebenen Temperatur aufgeheizt ist. Diese Temperatur wird bis zum Garzeitende beibehalten.
7. Nach Abschluss des Garens blinkt |→| am Bildschirm. „Ende“ wird angezeigt und das Alarmsignal ertönt.
8. Das Alarmsignal ertönt 2 Minuten lang. Zum Abstellen des Alarmsignals einfach eine beliebige Taste drücken. Der Alarm wird stumm geschaltet, die aktuelle Zeit wird angezeigt.

Bei Stummschaltung des Alarms durch Betätigen einer beliebigen Taste startet der Ofen den Betrieb neu.

Bei Betätigung einer beliebigen Taste am Ende der Alarmdauer startet der Ofen den Betrieb neu.

1. Ofen mit dem Temperatur- und Funktionsknopf abschalten.

Tastensperre Kindersicherung Tastensperre einschalten

Die Tastensperre verhindert die unerwünschte Bedienung des Ofens.

1. Zur Einstellung: zum Aktivieren des Symbols berühren.
   » „Aus“ erscheint am Bildschirm.
2. Tastensperre durch Berühren von '+' aktivieren.
   » Die Meldung „Ein“ erscheint am Bildschirm und das Symbol 🔒 wird dauerhaft angezeigt.

Zum Deaktivieren der Tastensperre

1. zum Aktivieren des Symbols berühren.

» Die Meldung „Ein“ erscheint am Bildschirm.
2. Tastensperre durch Drücken von '-' deaktivieren.
» Nach Deaktivierung der Tastensperre erscheint die Meldung „Aus“ am Bildschirm und das Symbol 📍 verschwindet.

Alarmfunktion

Sie können die Alarmfunktion des Gerätes als Kurzzeitwecker einsetzen, wenn Sie sich an etwas erinnern lassen möchten.

Der Kurzzeitwecker hat keinen Einfluss auf die Funktionen des Backofens. Er wird lediglich zur Erinnerung eingesetzt. Dies ist beispielsweise sinnvoll, wenn Sie Speisen nach einer bestimmten Zeit wenden müssen. Nach Ablauf der eingestellten Zeit wird ein Tonsignal ausgegeben.

Zum Einstellen des Kurzzeitweckers

1. ☑ zum Aktivieren des Symbols ♠ berühren.

Die Alarmfunktion kann auf maximal 23 Stunden und 59 Minuten eingestellt werden.

1. Alarmzeit mit '-' / '+' einstellen.
   » Nach Einstellen des Alarms wird das Symbol ⚠ dauerhaft angezeigt und die Alarmzeit erscheint am Bildschirm.
2. Nach Ablauf der Alarmzeit blinkt das Symbol △ und der Alarm wird ausgegeben.

Alarm abschalten

1. Zum Abstellen des Alarms einfach eine beliebige Taste drücken.
   » Der Alarm wird stumm geschaltet, die aktuelle Zeit wird angezeigt.

Wenn der Alarm abgebrochen werden soll:

1. Taste ☑ zum Rücksetzen der Alarmzeit drücken und das Symbol ⚠ aktivieren.
2. Taste '-' drücken, bis "00:00" am Bildschirm angezeigt wird.

» Der Alarm wird abgebrochen.

Falls Alarm- und Garzeit gleichzeitig eingestellt sind, wird die kürzeste Zeit angezeigt.

Alarmton ändern

1. Symbol durch Berühren von aktivieren.
2. Ton mit ^ -/''+' einstellen.

» Der ausgewählte Alarmton erscheint am Bildschirm als „b-01“ oder „b-02“ oder „b-03“.
3. Nach Einstellen des Tons: berühren oder 4 Sekunden warten.
» ◀) verschwindet und der Ton ist eingestellt.

Garzeitentabelle

Die Zeitangaben in dieser Tabelle sollen als Richtwerte dienen. Zeitangaben können aufgrund von Temperatur, Dicke, Typ der Lebensmittel und Ihren eigenen Vorlieben abweichen.

Backen und Braten

Der erste Einschub ist der untere Einschub.

Gericht	Leistungsstufe		Einschubposition	Temperatur (°C)	Gardauer(ca.-Angabein Min.)
**Kuchenblech	Einschub 1		3	175	25 ... 30
**Kuchen, Form	Einschub 1		2	175	40 ... 50
**Kuchen inBackpapier	Einschub 1		3	175	25 ... 30
**Biskuitkuchen	Einschub 1		3	200	5 ... 10
**Kekse	Einschub 1		3	175	25 ... 30
**Teiggebäck	Einschub 1		2	200	30 ... 40
**Teilchen	Einschub 1		2	200	25 ... 35
**Sauenteig	Einschub 1		2	200	35 ... 45
**Lasagne	Einschub 1		2 - 3	200	30 ... 40
**Pizza	Einschub 1		2	200 ... 220	15 ... 20
Rindersteak(ganz)/Broten	Einschub 1		3	25 Min. bei 250 max.,dann 180 ... 190	100 ... 120
Lammkeule(Auflauf)	Einschub 1		3	25 Min. bei 220, dann180 ... 190	70 ... 90
Brathähnchen	Einschub 1		2	15 Min. bei 250 max.,dann 180 ... 190	55 ... 65
Pute (5,5 kg)	Einschub 1		1	25 Min. bei 250 max.,dann 180 ... 190	150 ... 210
Fisch	Einschub 1		3	200	20 ... 30

(**) Wenn vorgeheizt werden muss, lassen Sie den Ofen zu Beginn vorheizen, bis die Temperaturleuchte erlischt.

Tipps zum Kuchenbacken

* Falls Gebäck zu trocken wird, erhöhen Sie die Temperatur etwas und vermindern gleichzeitig die Garzeit.
* Werden Kuchen zu feucht, reduzieren Sie die Flüssigkeiten oder senken die Temperatur um 10 °C.
Sofern die Oberseite des Kuchens zu stark gebräunt wird, backen Sie etwas länger mit reduzierter Temperatur.
Wenn der Kuchen außen gut gelingt, innen jedoch noch klebrig ist, geben Sie weniger Flüssigkeit hinzu, senken die Temperatur und verlängern dafür die Garzeit etwas.

Tipps für Gebäck

* Falls Gebäck zu trocken wird, erhöhen Sie die Temperatur etwas und

vermindern gleichzeitig die Garzeit. Befeuchten Sie den Teig mit einer Mischung aus Milch, Öl, Ei und Joghurt.

• Sollte Gebäck sehr lange zum Garen benötigen, achten Sie darauf, dass das Gebäck nicht über die Oberkante des Backblechs hinausragt.
  Wird Gebäck an der Oberseite gut gebräunt, innen jedoch nicht richtig gar, achten Sie darauf, dass sich Flüssigkeiten nicht am Boden des Gebäcks konzentrieren. Versuchen Sie, Flüssigkeitsmischungen gleichmäßig zwischen den Teigschichten zu verteilen; so erreichen Sie eine gleichmäßige Bräunung.

Halten Sie sich beim Backen an die Betriebsart- und Temperaturempfehlungen der Zubereitungstabelle. Falls die Unterseite nicht ausreichend gebräunt wird, nutzen Sie beim nächsten Mal den nächstniedrigeren Einschub.

Tipps zur Zubereitung von Gemüse

Falls Gemüsegerichte zu trocken werden, bereiten Sie diese in einem Geschirr mit Deckel statt auf dem Blech zu. Geschlossene Behälter sorgen dafür, dass nicht zu viel Flüssigkeit verloren wird.
- Falls Gemüsegerichte nicht richtig gar werden, kochen Sie das Gemüse zuvor und geben es erst danach in den Ofen.

So bedienen Sie den Grill

Die Uhrzeit muss eingestellt werden, bevor Sie den Backofen benutzen können. Der Backofen arbeitet erst nach dem Einstellen der Uhrzeit.

WARNUNG

Backofentür beim Grillen geschlossen halten. Verbrennungsgefahr durch heiße Flächen!

Grill einschalten

1. Drehen Sie den Funktionswähler auf das gewünschte Grillsymbol.
2. Wählen Sie dann die gewünschte Grilltemperatur.

Elektrischer Grill

Speise	Einschubebene	Grilldauer (ca.)
Fisch	4...5	20...25 Min. *
Hühnerklein	4...5	25...35 Min.
Lammkotelets	4...5	20...25 Min.
Rinderbraten	4...5	25...30 Min. #
Kaloskotelets	4...5	25...30 Min. *
Toastbrot	4	1...2 min.
*je nach Dicke

1. Heizen Sie den Grill bei Bedarf etwa 5 Minuten vor.
   » Die Temperaturleuchte schaltet sich ein.

Grill ausschalten

1. Drehen Sie den Funktionswähler in die Aus-Position (oben).

Einschubpositionen

Die Grillleistung nimmt ab, wenn der Grillrost die Rückwand des Ofens berührt. Schieben Sie den Rost daher nur so weit ein, bis sich die Backofentür problemlos schließen lässt - so funktioniert der Grill am besten.

Lebensmittel, die nicht zum Grillen geeignet sind, können sich im schlimmsten Fall entzünden. Grillen Sie nur Lebensmittel, die bei der starken Hitze beim Grillen keinen Schaden nehmen. Platzieren Sie das Grillgut nicht nahe der Backofenrückwand. Dort wird es besonders heiß, fettes Grillgut kann in Brand geraten.

Garzeitentabelle zum Grillen

6 Reinigung und Wartung

Allgemeine Hinweise

Durch regelmäßiges Reinigen verlängern Sie die Lebenserwartung Ihres Gerätes und beugen Fehlfunktionen vor.

GEFAHR:

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen. Es besteht Stromschlaggefahr!

GEFAHR:

Lassen Sie das Gerät vor dem Reinigen gründlich abkühlen. Verbrennungsgefahr durch heiße Flächen!

* Reinigen Sie das Gerät nach jedem Gebrauch gründlich. Dadurch lassen sich Speisereste leichter entfernen und können sich beim nächsten Einsatz des Backofens nicht einbrennen.
Zur Reinigung benötigen Sie keine Spezialreiniger. Verwenden Sie am besten warmes Wasser mit etwas herkömmlichem Reiniger, ein weiches Tuch oder einen Schwamm. Anschließend mit einem Tuch trocknen.
Achten Sie stets darauf, überschüssige und verschüttete Flüssigkeiten nach der Reinigung gründlich ab- bzw. aufzuwischen.
- Wenn Sie Edelstahl und Griffe reinigen verzichten Sie auf Reinigungsmittel, die Säuren oder Chlor enthalten. Reinigen Sie diese Teile mit einem weichen Tuch und etwas Flüssigreiniger (kein Scheuermittel); wischen Sie dabei am besten nur in eine Richtung.

Durch bestimmte Reinigungsmittel können die Oberflächen des Gerätes beschädigt werden. Verwenden Sie keine aggressiven Reinigungsmittel, keine Scheuermittel und keine scharfen oder spitzen Gegenstände bei der Reinigung.

Nutzen Sie keine Dampfreiniger zur Reinigung des Gerätes – es besteht Stromschlaggefahr.

Bedienfeld reinigen

Reinigen Sie Bedienfeld und Knöpfe mit einem feuchten Tuch; anschließend trocken reiben.

Ziehen Sie die Knöpfe zum Reinigen des Bedienfelds nicht ab. Das Bedienfeld kann beschädigt werden!

Backofen reinigen

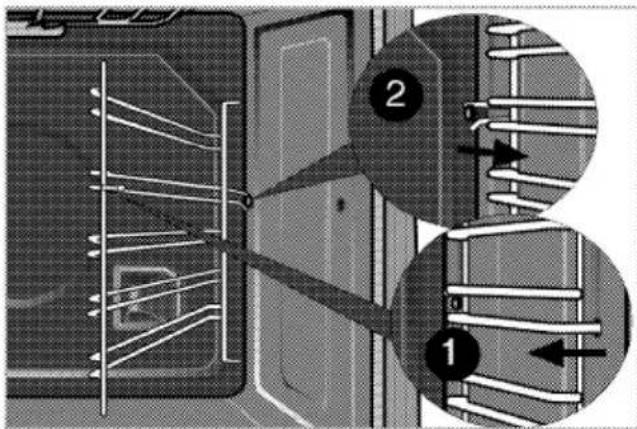

So reinigen Sie die Seitenwand

1. Lösen Sie den vorderen Bereich der seitlichen Halterungen, indem Sie diese von der Seitenwand wegziehen.
2. Ziehen Sie die seitliche Halterung komplett zu sich hin heraus.

Backofenoberseite reinigen

Zum Reinigen der Oberseite des Backofens kann das Grillelement abgeklappt werden.

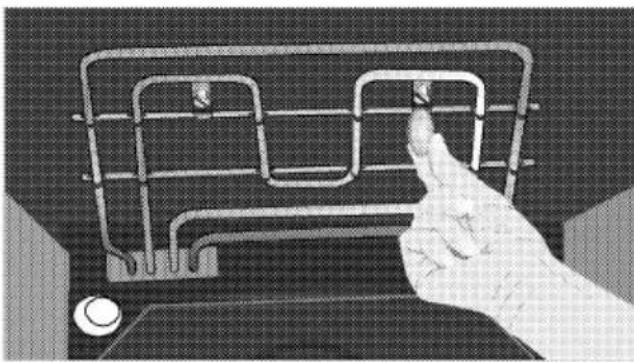

1. Lösen Sie die Fixierschrauben am Grill-Heizelement mit einem Schraubendreher oder einer Münze.

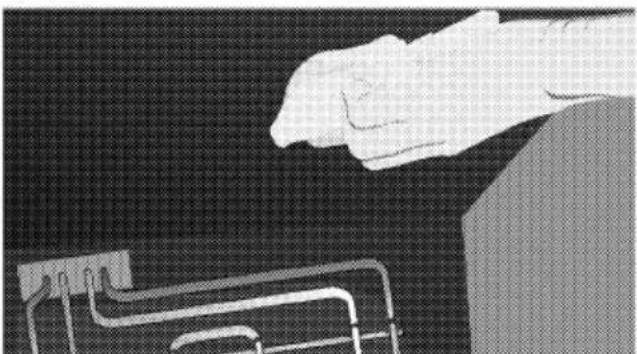

Das Grillelement klappi nach unten. Es bleibt weiterhin an der Backofendecke verankert.

1. Reinigen Sie die Backofendecke mit einem feuchten Tuch.

1. Klappen Sie das Grill-Heizelement wieder nach oben, ziehen Sie die Fixierschrauben mit einem Schraubendreher oder einer Münze fest.

Backofentür reinigen

Verwenden Sie zum Reinigen der Backofentür am besten warmes Wasser mit etwas herkömmlichem Reiniger, ein weiches Tuch oder einen Schwamm. Anschließend mit einem Tuch trocknen.

Verzichten Sie bei der Reinigung der Backofentür auf aggressive Reinigungsmittel und auf scharfkantige Schaber aus Metall. Solche Hilfsmittel können die Oberflächen zerkratzen und das Glas beschädigen.

Backofentür ausbauen

1. Öffnen Sie die Backofentür (1).
2. Öffnen Sie die Clips am Scharniergehäuse links und rechts der Backofentür, indem Sie diese wie in der Abbildung gezeigt nach unten drücken.

1 Backofentür
2 Scharnier
3 Backofen

1. Öffnen Sie die Backofentür zur Hälfte.
2. Nehmen Sie die Ofentür heraus, indem Sie diese etwas anheben und von den Scharnieren rechts und links lösen.

Zum Einbau führen Sie die obigen Schritte wieder in umgekehrter Reihenfolge aus. Vergessen Sie nicht, die Clips am Scharniergehäuse nach dem Wiedereinsetzen der Tür wieder zu schließen.

Türinnenscheibe ausbauen

Die Türinnenscheibe kann zur Reinigung ausgebaut werden.

Öffnen Sie die Backofentür.

1 Rahmen
2 Kunststoffteil

Ziehen Sie das im oberen Bereich der Fronttür installierte Kunststoffteile zu sich heraus.

1 Innerste Scheibe
2 Innenscheibe
3 Äußere Glasscheibe
4 Scheibenkunststoffschlitz, unten

Heben Sie die innerste Scheibe (1) wie in der Abbildung gezeigt leicht in Richtung A an, ziehen Sie sie in Richtung B heraus. Wiederholen Sie dieses Verfahren zum Entfernen der inneren Scheibe (2).

Der erste Schritt zum Zusammensetzen der Tür besteht darin, die Innenscheibe (2) wieder anzubringen.

Platzieren Sie die abgeschragte Ecke der Scheibe wie in der Abbildung gezeigt so, dass sie in der abgeschragten Ecke des Kunststoffschlitzes aufliegt.

Die Innenscheibe (2) muss im Kunststoffschlitz in der Nähe der innersten Scheibe (1) installiert werden.

Achten Sie bei der Anbringung der innersten Scheibe (1) darauf, dass die bedruckte Seite der Scheibe in Richtung der inneren Scheibe zeigt.

Es ist wichtig, die untere Kante der inneren Scheibe im unteren Kunststoffsschlitze einzusetzen.

Drücken Sie das Kunststoffteil gegen den Rahmen, bis es mit einem Klickgeräusch einrastet.

Beleuchtung des Backofens auswechseln

GEFAHR:

Bevor Sie die Beleuchtung des Backofens auswechseln, sorgen Sie dafür, dass das Gerät vollständig von der Stromversorgung getrennt und komplett abgekühlt ist; ansonsten droht Verbrennungs- und Stromschlaggefahr. Verbrennungsgefahr durch heiße Flächen!

Als Leuchtmittel wird eine spezielle Glühlampe eingesetzt, die für Temperaturen bis 300 °C ausgelegt ist. Weitere Hinweise finden Sie in "Technische Daten, Seite 11" Passende Leuchtmittel erhalten Sie beim autorisierten Kundendienst.

Die Position der Beleuchtung kann etwas von der Abbildung abweichen.

Wenn Ihr Ofen mit einer runden Leuchte ausgestattet ist:

1. Trennen Sie das Gerät vollständig von der Stromversorgung.
2. Schrauben Sie die Glasabdeckung gegen den Uhrzeigersinn ab.

1. Drehen Sie die Lampe gegen den Uhrzeigersinn heraus, setzen Sie eine neue Lampe ein.
2. Glasabdeckung wieder anbringen.

7 Problemlösungen

Aus dem Backofen tritt im Betrieb Dampf aus

Während des Betriebs ist ein Dampfaustritt normal. >>> Dies ist kein Fehler.

Beim Aufheizen und Abkühlen sind metallische Geräusche zu hören.

* Wenn sich die Temperatur von Metallteilen ändert, dehnen sich diese aus oder ziehen sich zusammen – dabei entstehen Geräusche. >>> Dies ist kein Fehler.

Das Gerät funktioniert nicht.

* Die Sicherung ist durchgebrannt oder ausgelöst. >>> Kontrollieren Sie die Sicherungen im Sicherungskasten. Bei Bedarf austauschen oder zurücksetzen.
Das Gerät ist nicht richtig an die (geerdete) Steckdose angeschlossen. >>> Überprüfen Sie die Steckerverbindung.
* Die Tasten/Knöpfe am Bedienfeld funktionieren nicht. >>> Die Tastensperre ist eventuell aktiv. Bitte abschalten. (Siehe Tastensperre Kindersicherung, Seite 22)

Die Ofenbeleuchtung funktioniert nicht.

Das Leuchtmittel ist defekt. >>> Tauschen Sie das Leuchtmittel aus.
Die Stromversorgung wurde unterbrochen. >>> Überprüfen Sie die Stromversorgung. Kontrollieren Sie die Sicherungen im Sicherungskasten. Sicherungen bei Bedarf austauschen oder zurücksetzen.

Backofen heizt nicht.

Falsche Funktion ausgewählt und/oder Temperatur nicht richtig eingestellt. >>> Stellen Sie Funktion und Temperatur entsprechend ein.
Bei Modellen mit Timer ist der Timer eventuell nicht richtig eingestellt. >>> Stellen Sie die richtige Zeit ein.
* (Bei Produkten mit Mikrowellenofen kontrolliert der Timer nur die Mikrowelle.)
Die Stromversorgung wurde unterbrochen. >>> Überprüfen Sie die Stromversorgung. Kontrollieren Sie die Sicherungen im Sicherungskasten. Sicherungen bei Bedarf austauschen oder zurücksetzen.

(Bei Modellen mit Timer:) Die Uhrzeitanzeige blinkt oder das Uhrensymbol leuchtet.

Es gab einen Stromausfall. >>> Stellen Sie die aktuelle Uhrzeit ein, schalten Sie das Gerät aus und anschließend wieder ein.

Falls sich ein Problem nicht mit den obigen Hinweisen lösen lassen sollte, wenden Sie sich bitte an den autorisierten Kundendienst oder an den Händler, bei dem Sie das Gerät gekauft haben. Versuchen Sie niemals, ein defektes Gerät selbst zu reparieren.

Grundig Intermedia GmbH

Beuthener Strasse 41

90471 Nürnberg

www.grundig.com

72011 411 5900 12/45

AUS GUTEM GRUND

GRÜNDIG
