Produkttyp	Gasherd mit Backofen
Marke	Blomberg
Modell	GGN 9164 E
Abmessungen (H x B x T)	850 x 600 x 600 mm
Spannung / Frequenz	220-240 V ~ 50 Hz
Gesamtleistung elektrisch	2,3 kW
Sicherung	min. 16 A
Gasart / -druck	Erdgas G 20 / 20 mbar
Gesamtgasverbrauch	10,4 kW
Kochstellen (Leistung)	Normalbrenner hinten links 2,0 kW, Schnellbrenner vorne links 2,9 kW, Hilfsbrenner vorne rechts 1,0 kW, Normalbrenner hinten rechts 2,0 kW
Backofenart	Gasbackofen
Backofen-Gasverbrauch	2,5 kW
Grillleistung	2,2 kW (elektrisch)
Innenbeleuchtung	15-25 W
Sicherheitsfunktionen	Gas-Sicherheitsabschaltung, Flammenüberwachung
Zündung	Zündknopf (elektrisch)
Timer	Mechanischer Kurzzeitwecker
Lüfterfunktion	Ja (Lüftertaste)
Backofentür	Abnehmbar
Reinigung	Brennerteile abnehmbar, Emaille-Oberflächen
Lieferumfang	Backblech, Rost, Bedienungsanleitung

Häufig gestellte Fragen - GGN 9164 E BLOMBERG

Wie zünde ich die Gasbrenner an?

Was tun bei Gasgeruch?

Wie stelle ich den Gasofen ein?

Kann ich den Backofen auch ohne Strom nutzen?

Wie reinige ich die Gasbrenner?

Wie tausche ich die Backofenlampe aus?

Was bedeuten die Symbole auf dem Typenschild?

Kann ich das Gerät an eine andere Gasart anpassen?

Warum riecht es beim ersten Einschalten?

Wie demontiere ich die Backofentür?

BEDIENUNGSANLEITUNG GGN 9164 E BLOMBERG

Cooker Viryklé Плита

GGN 9164 E

Gebrauchsanleitung

Please read this user manual first!

Dear Customer,

Thank you for purchasing this Blomberg product. We hope that you get the best results from your product which has been manufactured with high quality and state-of-the-art technology. Therefore, please read this entire user manual and all other accompanying documents carefully before using the product and keep it as a reference for future use. If you handover the product to someone else, give the user manual as well. Follow all warnings and information in the user manual.

Remember that this user manual is also applicable for several other models. Differences between models will be identified in the manual.

Explanation of symbols

Throughout this user manual the following symbols are used:

Important information or useful hints about usage.

Warning of hazardous situations with regard to life and property.

Warning of electric shock.

Warning of risk of fire.

Warning of hot surfaces.

Important instructions and warnings for safety and environment 4

General safety....4

Safety when working with gas......4

Electrical safety....5

Product safety......6

Intended use....7

Safety for children....8

Disposing of the old product 8

Package information....8

2 General information 10

Overview 10

Package contents......11

Technical specifications....11

Injector table....12

3 Installation 13

Before installation ....13

Installation and connection .....14

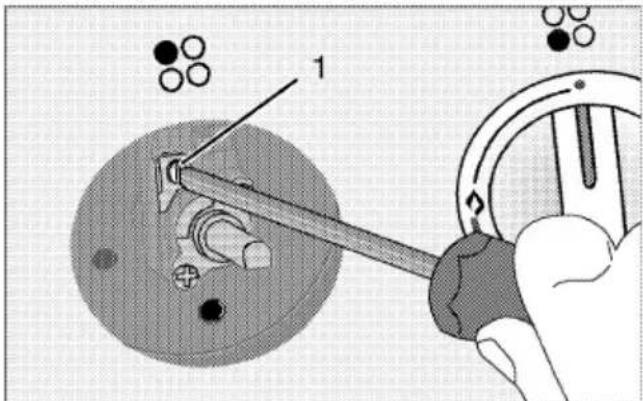

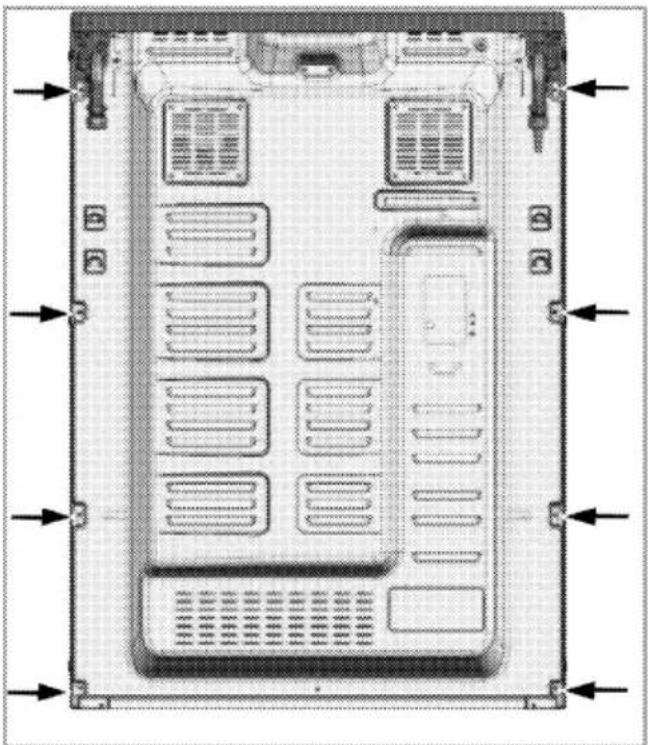

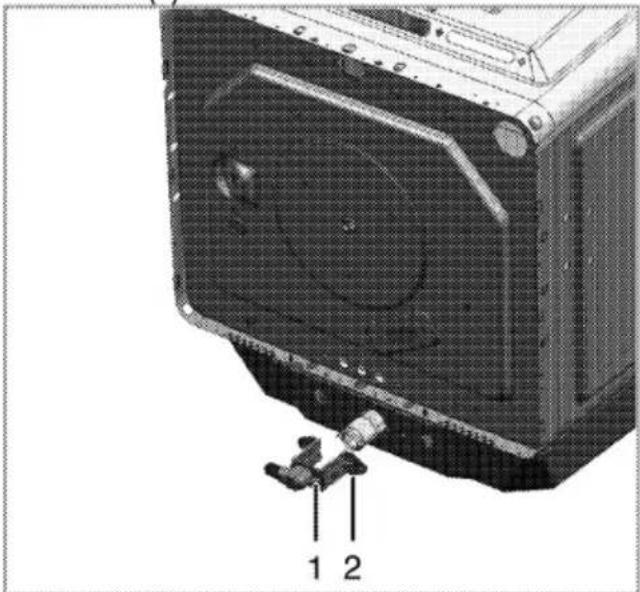

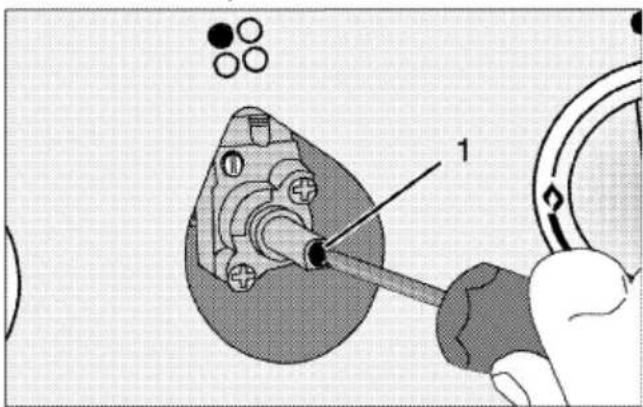

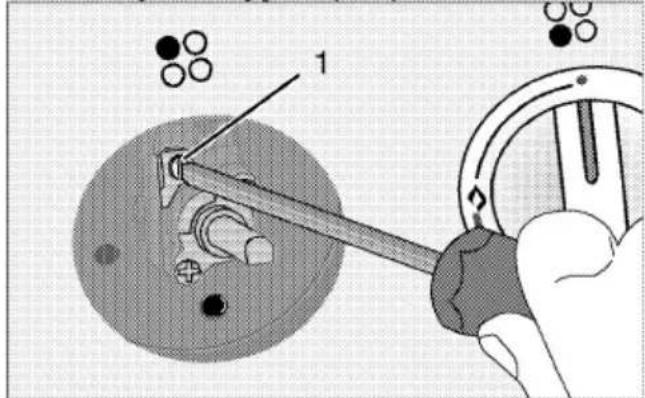

Gas conversion 15

Future Transportation....17

4 Preparation 18

Tips for saving energy 18

Initial use....18

First cleaning of the appliance.... 18

Initial heating 18

5 How to use the hob 19

General information about cooking 19

Using the hobs....19

6 How to operate the oven 21

General information on baking, roasting and grilling 21

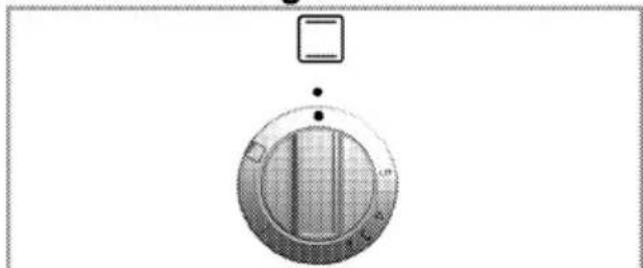

How to use the gas oven.... 21

Cooking times table....22

How to operate the grill.... 23

Cooking times table for grilling 23

Using the clock as an alarm 23

7 Maintenance and care 24

General information 24

Cleaning the hob 24

Cleaning the control panel 24

Cleaning the oven 24

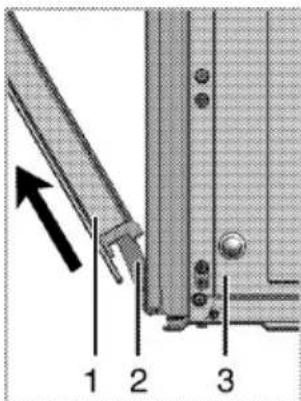

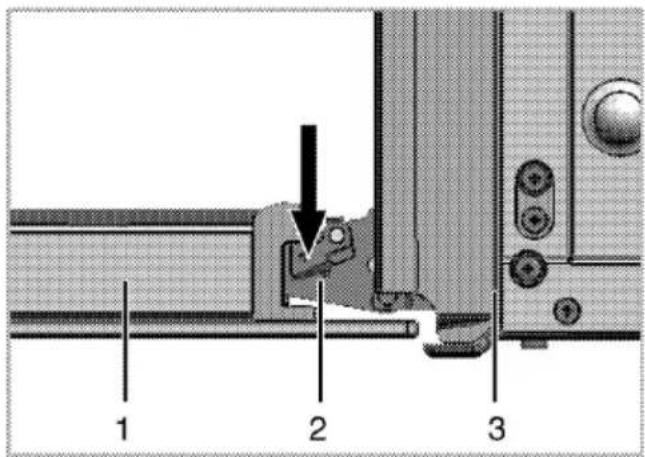

Removing the oven door 24

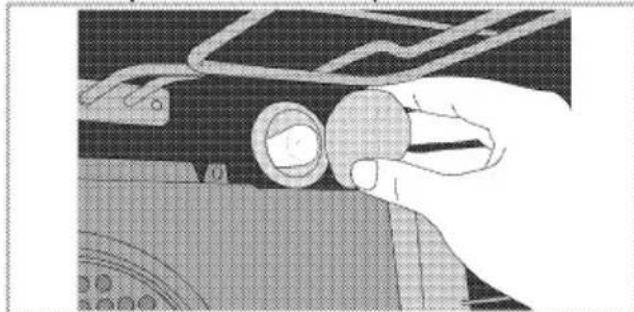

Replacing the oven lamp.... 25

8 Troubleshooting 26

1 Important instructions and warnings for safety and environment

This section contains safety instructions that will help protect from risk of personal injury or property damage. Failure to follow these instructions shall void any warranty.

General safety

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
• Never place the product on a carpet-covered floor. Otherwise, lack of airflow beneath the product will cause electrical parts to overheat. This will cause problems with your product.
• Installation and repair procedures must always be performed by Authorized Service Agents. The manufacturer shall not be held responsible for damages arising from procedures carried out by unauthorized persons which may

also void the warranty. Before installation, read the instructions carefully.

• Do not operate the product if it is defective or has any visible damage.
• Control that the product function knobs are switched off after every use.

Safety when working with gas

• Any works on gas equipment and systems may only be carried out by authorised qualified persons who are Gas Safe registered.
• Prior to the installation, ensure that the local distribution conditions (nature of the gas and gas pressure) and the adjustment of the appliance are compatible.
• This appliance is not connected to a combustion products or evacuation device. It shall be installed and connected in accordance with current installation regulations. Particular attention shall be given to the relevant requirements regarding ventilation; See Before installation, page 13

- The use of gas cooking appliance results in the production of heat and moisture in the room in which it is installed. Ensure that the

kitchen is well ventilated: keep natural ventilation holes open or install a mechanical ventilation device (mechanical extractor hood). Prolonged intensive use of the appliance may call for additional ventilation, for example increasing the level of the mechanical ventilation where present.

• Gas appliances and systems must be regularly checked for proper functioning. Regulator, hose and its clamp must be checked regularly and replaced within the periods recommended by its manufacturer or when necessary.
• Clean the gas burners regularly. The flames should be blue and burn evenly.
• Good combustion is required in gas appliances. In case of incomplete combustion, carbon monoxide (CO) might develop. Carbon monoxide is a colourless, odourless and very toxic gas, which has a lethal effect even in very small doses.
• Request information about gas emergency telephone numbers and safety measures in case of gas smell from you local gas provider.

What to do when you smell gas

- Do not use open flame or do not smoke. Do not operate any

electrical buttons (e.g. lamp button, door bell and etc.) Do not use fixed or mobile phones. Risk of explosion and toxication!

• Open doors and windows.
• Turn off all valves on gas appliances and gas meter at the main control valve, unless it's in a confined space or cellar.
• Check all tubes and connections for tightness. If you still smell gas leave the property.
• Warn the neighbours.
• Call the fire-brigade. Use a telephone outside the house.
• Do not re-enter the property until you are told it is safe to do so.

Electrical safety

• If the product has a failure, it should not be operated unless it is repaired by the Authorized Service Agent. There is the risk of electric shock!
• Only connect the product to a grounded outlet/line with the voltage and protection as specified in the “Technical specifications”. Have the grounding installation made by a qualified electrician while using the product with or without a transformer. Our company shall not be liable for any problems arising due to the product not being earthed in accordance with the local regulations.

- Never wash the product by spreading or pouring water onto it! There is the risk of electric shock!

- ever touch the plug with wet hands! Never unplug by pulling on the cable, always pull out by grabbing the plug.

- The product must be unplugged during installation, maintenance, cleaning and repairing procedures.

- If the power connection cable for the product is damaged, it must be replaced by the manufacturer, its service agent or similar qualified persons in order to avoid a hazard.

- The appliance must be installed so that it can be completely disconnected from the network. The separation must be provided either by a mains plug, or a switch built into the fixed electrical installation, according to construction regulations.

- Rear surface of the oven gets hot when it is in use. Make sure that the gas/electrical connection does not contact the rear surface; otherwise, connections can get damaged.

- Do not trap the mains cable between the oven door and frame and do not route it over hot surfaces. Otherwise, cable insulation may melt and cause fire as a result of short circuit.

• Any work on electrical equipment and systems should only be carried out by authorized and qualified persons.
• In case of any damage, switch off the product and disconnect it from the mains. To do this, turn off the fuse at home.
  • Make sure that fuse rating is compatible with the product.

Product safety

• The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised.
• Never use the product when your judgment or coordination is impaired by the use of alcohol and/or drugs.
• Be careful when using alcoholic drinks in your dishes. Alcohol evaporates at high temperatures and may cause fire since it can ignite when it comes into contact with hot surfaces.
• Do not place any flammable materials close to the product as the sides may become hot during use.

• During use the appliance becomes hot. Care should be taken to avoid touching heating elements inside the oven.

• Keep all ventilation slots clear of obstructions.

• Do not heat closed tins and glass jars in the oven. The pressure that would build-up in the tin/jar may cause it to burst.
• Do not place baking trays, dishes or aluminium foil directly onto the bottom of the oven. The heat accumulation might damage the bottom of the oven.
• Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface, which may result in shattering of the glass.
• Do not use steam cleaners to clean the appliance as this may cause an electric shock.
• Do not use the product if the front door glass removed or cracked.
• Oven handle is not towel dryer. Do not hang up towel, gloves, or similar textile products when the grill function is at open door.
• Always use heat resistant oven gloves when putting in or removing dishes into/from the hot oven.

• Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock.

• Do not close the top cover before the hotplates or burners cool down.
  Wipe the top cover dry before opening it in order to avoid water leakage to the rear and inner sections of the oven.

• Unattended cooking on a hob with fat or oil can be dangerous and may result in fire. NEVER try to extinguish a fire with water, but switch off the appliance and then cover flame e.g. with a lid or a fire blanket.
• Danger of fire: Do not store items on the cooking surfaces.

For the reliability of the fire of the product;

• Make sure the plug is fitting to socket as well for not cause to spark.
• Do not use damaged or cutted or extension cable except the original cable.
• Make sure that not whether liquid or moisture on the socket is plugged to product.
• Make sure your gas connection is installed as well for not cause the gas leakage.

Intended use

- This product is designed for domestic use. Commercial use will void the guarantee.

- This appliance is for cooking purposes only. It must not be

used for other purposes, for example room heating.

• This product should not be used for warming the plates under the grill, drying towels, dish cloths etc. by hanging them on the oven door handles. This product should also not be used for room heating purposes.
• The manufacturer shall not be liable for any damage caused by improper use or handling errors.
• The oven can be used for defrosting, baking, roasting and grilling food.

Safety for children

• Accessible parts may become hot during use. Young children should be kept away.
• The packaging materials will be dangerous for children. Keep the packaging materials away from children. Please dispose of all parts of the packaging according to environmental standards.
• Electrical and/or gas products are dangerous to children. Keep children away from the product when it is operating and do not allow them to play with the product.

• An additional protective means to avoid contact with the oven door is available. This part should be fitted when young children are likely to be present.

• Do not place any items above the appliance that children may reach for.

• When the door is open, do not load any heavy object on it and do not allow children to sit on it. It may overturn or door hinges may get damaged.

Disposing of the old product

Dispose of the old product in an environmentally friendly manner. This equipment bears the selective sorting symbol for waste electrical and electronic equipment (WEEE). This means that this equipment must be handled pursuant to European Directive 2002/96/EC in order to be recycled or dismantled to minimize its impact on the environment. For further information, please contact local or regional authorities. Refer to your local dealer or solid waste collection centre in your area to learn how to dispose of your product. Before disposing of the product, cut off the power cable plug and make the door lock (if any) unusable to avoid dangerous conditions to children.

Package information

- Packaging materials of the product are manufactured from recyclable materials in accordance with our National

Environment Regulations. Do not dispose of the packaging materials together with the domestic or other wastes. Take them to the packaging material collection points designated by the local authorities.

2 General information

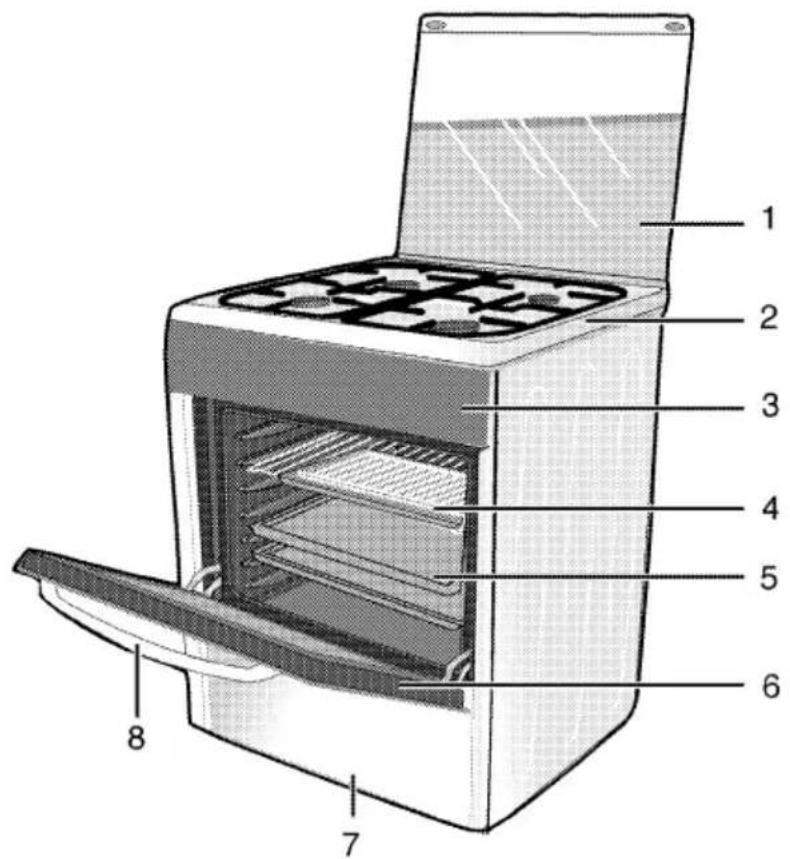

Overview

1 Top lid

2 Burner plate

3 Control panel

4 Wire shelf

5 Tray

6 Front door

7 Bottom drawer

8 Handle

1 Mechanical timer
2 Lamp button
3 Oven knob
4 Normal burner Rear left
5 Rapid burner Front left
6 Auxiliary burner Front right
7 Fan button
8 Normal burner Rear right
9 Ignition button

Package contents

Accessories supplied can vary depending on the product model. Not every accessory described in the user manual may exist on your product.

1. User manual

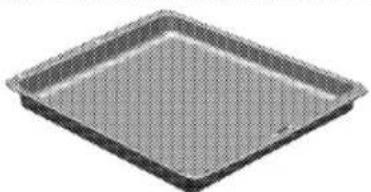

2. Oven tray

Used for pastries, frozen foods and big roasts.

Exterior view of a square baking tray with a mesh pattern (no text or symbols)

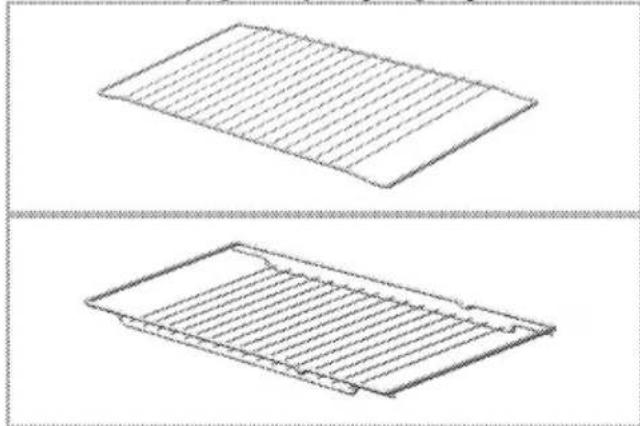

3. Wire Shelf

Used for roasting and for placing the food to be baked, roasted or cooked in casserole dishes to the desired rack.

Two technical line drawings of a grid-like structure with horizontal lines, no text or symbols present.

Technical specifications

GENERAL
External dimensions (height / width / depth)	850 mm/600 mm/600 mm
Voltage / frequency	220-240 V ~ 50 Hz
Total power consumption	2.3 kW
Fuse	min. 16 A
Cable type / section	H05W-FG 3 x 1 mm^2
Cable length	max. 2 m
Category of gas product	II _2H3B/P / II _2H3+
Gas type / pressure	NG G 20/20 mbar
Total gas consumption	10.4 kW
Converting the gas type / pressure^S	NG G 20/10 mbar
-- optional	NG G 20/13 mbar - LPG G 30/28-30 mbar - Propane 31/37 mbar
HOB
Burners
Rear left	Normal burner
Power	2000 W
Front left	Rapid burner
Power	2900 W
Front right	Auxiliary burner
Power	1000 W
Rear right	Normal burner
Power	2000 W
OVEN/GRILL
Main oven	Gas oven
Inner lamp	15-25 W
Grill power consumption	2.2 kW
Gas consumption of oven	2.5 kW

Technical specifications may be changed without prior notice to improve the quality of the product.

Figures in this manual are schematic and may not exactly match your product.

Values stated on the product labels or in the documentation accompanying it are obtained in laboratory conditions in accordance with relevant standards. Depending on operational and environmental conditions of the product, these values may vary.

Injector table

Position hob zone	2000 W Rear left	2900 W Front left	1000 W Front right	2000 W Rear right
Gas type / Gas pressure
G 20/10 mbar	125	155	90	125
G 20/13 mbar	116	145	84	116
G 20/20 mbar	103	115	72	103
G 30/28-30 mbar	72	87	50	72
G 31/ 37 mbar	72	87	50	72

Gas type / Gas pressure	Gas oven
G 20/10 mbar	130
G 20/13 mbar	128
G 20/20 mbar	115
G 30/28-30 mbar	73
G 31/ 37 mbar	73

3 Installation

Product must be installed by a qualified person in accordance with the regulations in force. The manufacturer shall not be held responsible for damages arising from procedures carried out by unauthorized persons which may also void the warranty.

i	Preparation of location and electrical and gas installation for the product is under customer's responsibility.
	DANGER:The product must be installed in accordance with all local gas and/or electrical regulations.
	DANGER:Prior to installation, visually check if the product has any defects on it. If so, do not have it installed.Damaged products cause risks for your safety.

Before installation

To ensure that critical air gaps are maintained under the appliance, we recommend that this appliance is mounted on a solid base and that the feet do not sink into any carpet or soft flooring.

The kitchen floor must be able to carry the weight of the appliance plus the additional weight of cookware and bakeware and food.

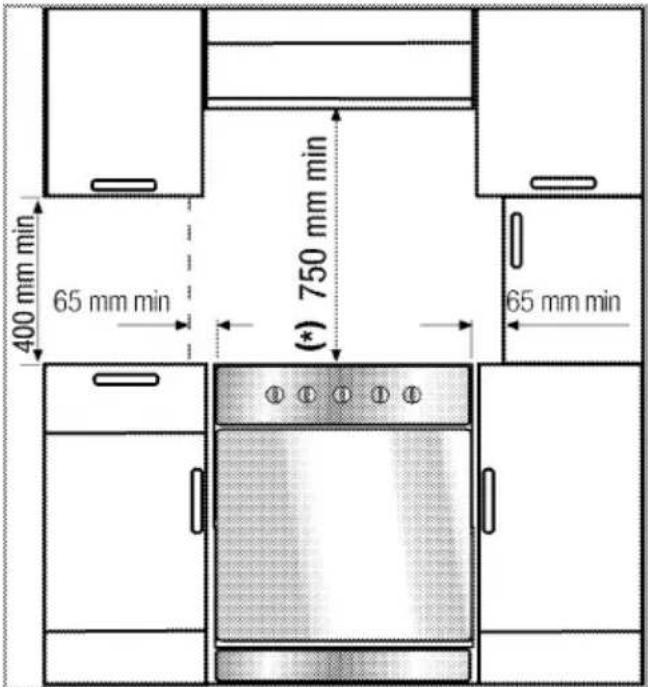

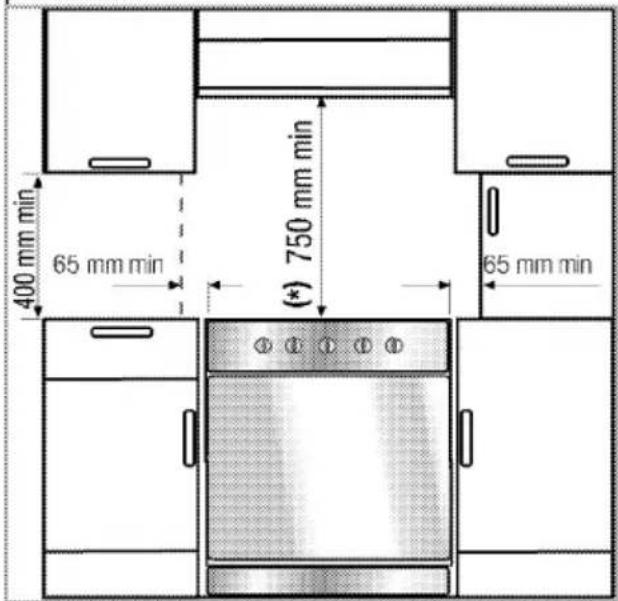

• It can be used with cabinets on either side but in order to have a minimum distance of 400mm above hotplate level allow a side clearance of 65mm between the appliance and any wall, partition or tall cupboard.
• It can also be used in a free standing position. Allow a minimum distance of 750 mm above the hob surface.
• (*) If a cooker hood is to be installed above the cooker, refer to cooker hood manufacturer' instructions regarding installation height (min 650 mm).
• The appliance corresponds to device class 1, i.e. it may be placed with the rear and one side to kitchen walls, kitchen furniture or equipment of any size. The kitchen furniture or equipment on the other side may only be of the same size or smaller.
• Any kitchen furniture next to the appliance must be heat-resistant (100 °C min.).

Room ventilation

All rooms require an openable window, or equivalent, and some rooms will require a permanent vent as well.

The air for combustion is taken from the room air and the exhaust gases are emitted directly into the room.

Good room ventilation is essential for safe operation of your appliance. If there is no window or door available for room ventilation, an extra ventilation must be installed.

The appliance may be located in a kitchen, kitchen/diner or a bed-sitting room, but not in a room containing a bath or shower. The appliance must not be installed in a bed-sitting room of less than 20m^3 .

Do not install this appliance in a room below ground level unless it is open to ground level on at least one side.

Room size	Ventilation opening
smaller than 5 m^3	min. 100 cm^2
5 m^3 to 10 m^3	min. 50 cm^2
greater than 10 m^3 ,den	not required
In the cellar or basement	min. 65 cm^2

Installation and connection

Product can only be installed and connected in accordance with the statutory installation rules.

Do not install the product next to refrigerators or freezers. The heat emitted by the product will increase the energy consumption of cooling appliances.

• Carry the product with at least two persons.
• Product must be placed directly on the floor. It must not be placed onto a base or a pedestal.

Do not use the door and/or handle to carry or move the product. The door, handle or hinges get damaged.

Electrical connection

Connect the product to a grounded outlet/line protected by a fuse of suitable capacity as stated in the "Technical specifications" table. Have the grounding installation made by a qualified electrician while using the product with or without a transformer. Our company shall not be liable for any damages that will arise due to using the product without a grounding installation in accordance with the local regulations.

DANGER:

The product must be connected to the mains supply only by an authorised and qualified person. The product's warranty period starts only after correct installation.

Manufacturer shall not be held responsible for damages arising from procedures carried out by unauthorised persons.

DANGER:

The power cable must not be clamped, bent or trapped or come into contact with hot parts of the product.

A damaged power cable must be replaced by a qualified electrician. Otherwise, there is risk of electric shock, short circuit or fire!

The mains supply data must correspond to the data specified on the type label of the product. The rating plate is either seen when the door or the lower cover is opened or it is located at the rear wall of the unit depending on the unit type.

Power cable of your product must comply with the values in "Technical specifications" table.

Power cable plug must be within easy reach after installation (do not route it above the hob).

DANGER:

Before starting any work on the electrical installation, disconnect the product from the mains supply.

There is the risk of electric shock!

Plug the power cable into the socket.

Gas connection

DANGER:

Product can be connected to gas supply system only by an authorised and qualified person.

Risk of explosion or toxication due to unprofessional repairs!

Manufacturer shall not be held responsible for damages arising from procedures carried out by unauthorised persons.

DANGER:

Before starting any work on the gas installation, disconnect the gas supply. There is the risk of explosion!

- Gas adjustment conditions and values are stated on labels (or ion type label).

Your product is equipped for natural gas (NG).

• Natural gas installation must be prepared before installing the product.

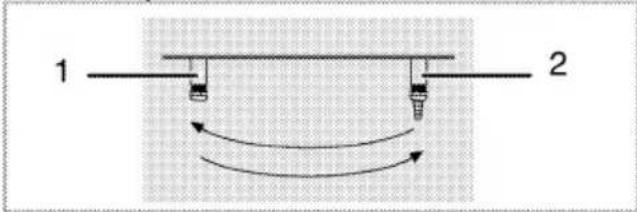

• If necessary, interchange the sharp hose tip and the blind plug at the rear of your oven by selecting a suitable place on basis of the location of the natural gas valve.

1 Blind plug
2 Hose tip

• There must be a flex pipe at the outlet of the installation for the natural gas connection of your product and the tip of this pipe must be closed with a blind plug. Service Representative will remove the blind plug during connection and connect your product by means of a straight connection device (coupling).
  • Make sure that the natural gas valve is readily accessible.
• If you need to use your product later with a different type of gas, you must consult the Authorised Service Agent for the related conversion procedure.

DANGER:

The gas hose must not be clamped, bent or trapped or come into contact with hot parts of the product.

There is the risk of explosion due to damaged gas hose.

• Push the product towards the kitchen wall.
  • Adjusting the feet of oven

Vibrations during use may cause cooking vessels to move. This dangerous situation can be avoided if the product is level and balanced.

For your own safety please ensure the product is level by adjusting the four feet at the bottom by turning left or right and align level with the work top.

Final check

1. Check electrical functions.
2. Open gas supply.
3. Check gas installations for secure fitting and tightness.
4. Ignite burners and check appearance of the flame.

Flame must be blue and have a regular shape. If the flame is yellowish, check if the burner cap is seated securely or clean the burner.

Gas conversion

DANGER:

Before starting any work on the gas installation, disconnect the gas supply. There is the risk of explosion!

In order to change your appliance's gas type, change all injectors and make flame adjustment for all valves at reduced flow rate position.

Exchange of injector for the burners

1. Take off burner cap and burner body.
2. Unscrew injectors by turning the counterclockwise.
3. Fit new injectors.
4. Check all connections for secure fitting and tightness.

New injectors have their position marked on their packing or injector table on Injector table, page 12 can be referred to.

1 Flame failure device (model dependant)
2 Spark plug
3 Injector
4 Burner

Unless there is an abnormal condition, do not attempt to remove the gas burner taps. You must call an Authorised service agent if it is necessary to change the taps.

Reduced gas flow rate setting for hob taps

1. Ignite the burner that is to be adjusted and turn the knob to the reduced position.
2. Remove the knob from the gas tap.
3. Use an appropriately sized screwdriver to adjust the flow rate adjustment screw.
   For LPG (Butane - Propane) turn the screw clockwise. For the natural gas, you should turn the screw counter-clockwise once.

» The normal length of a straight flame in the reduced position should be 6-7 mm.
4. If the flame is higher than the desired position, turn the screw clockwise. If it is smaller turn anticlockwise.
5. For the last control, bring the burner both to high-flame and reduced positions and check whether the flame is on or off.

Depending on the type of gas tap used in your appliance the adjustment screw position may vary.

1 Flow rate adjustment screw

1 Flow rate adjustment screw

Exchange of injector for the oven

1. Unscrew fastening screws of the back wall.

Top-down view of a computer chassis showing internal compartments and ventilation slots (no text or symbols)

1. Unscrew the 2 screws (2) of the injector holder (1).


Technical diagram of a mechanical device with labeled parts (1 and 2), showing internal components and mounting features (no readable text or symbols beyond labels)

1 Injector holder
2 Screw
3. Pull out the injector holder.
4. Unscrew injector by turning to counterclockwise direction.
5. Fit new injector.

Reduced flow adjustment for the gas oven

For the appropriate functioning of the oven re-checking the by-pass adjustment is extremely important. In order to provide maximum security to the user these operations have to be done with care.

1. Ignite the burner that is to be adjusted and turn the knob to the high flame position.
2. Close the oven door and wait for 10 to 15 minutes until the oven becomes ready for adjustment.
3. Take out the knob
4. After 15 minutes, adjust the oven to the lowest flame position.

1. Set the flame length to 2 to 3 mm by means of the screw 1 on the oven tap. Turning in clockwise direction reduces the flame, turning counter-clockwise increases the flame.

If the temperature of the oven increases unintendedly, turn off the oven and call the authorised service agent to have oven thermostat repaired.

Butan/propan

Fasten the screw until the end

Natural gas

Loosen the screw

1/2 round

If the gas type of the unit is changed, then the rating plate that shows the gas type of the unit must also be changed.

Future Transportation

• Keep the product's original carton and transport the product in it. Follow the instructions on the carton. If you do not have the original carton, pack the product in bubble wrap or thick cardboard and tape it securely.
• To prevent the wire grill and tray inside the oven from damaging the oven door, place a strip of cardboard onto the inside of the oven door that lines up with the position of the trays. Tape the oven door to the side walls.
• Secure the caps and pan supports with adhesive tape.
• Do not use the door or handle to lift or move the product.

Do not place any objects onto the product and move it in upright position.

Check the general appearance of your product for any damages that might have occurred during transportation.

4 Preparation

Tips for saving energy

The following information will help you to use your appliance in an ecological way, and to save energy:

• Use dark coloured or enamel coated cookware in the oven since the heat transmission will be better.
• While cooking your dishes, perform a preheating operation if it is advised in the user manual or cooking instructions.
• Do not open the door of the oven frequently during cooking.
• Try to cook more than one dish in the oven at the same time whenever possible. You can cook by placing two cooking vessels onto the wire shelf.
  • Cook more than one dish one after another. The oven will already be hot.
  • Defrost frozen dishes before cooking them.
• Use pots/pans with cover for cooking. If there is no cover, energy consumption may increase 4 times.
• Select the burner which is suitable for the bottom size of the pot to be used. Always select the correct pot size for your dishes. Larger pots require more energy.

Initial use

First cleaning of the appliance

The surface might get damaged by some detergents or cleaning materials. Do not use aggressive detergents, cleaning powders/creams or any sharp objects during cleaning. Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface, which may result in shattering of the glass.

1. Remove all packaging materials.

2. Wipe the surfaces of the appliance with a damp cloth or sponge and dry with a cloth.

Initial heating

Heat up the product for about 30 minutes and then switch it off. Thus, any production residues or layers will be burnt off and removed.

WARNING

Hot surfaces cause burns!

Product may be hot when it is in use. Never touch the hot burners, inner sections of the oven, heaters and etc. Keep children away. Always use heat resistant oven gloves when putting in or removing dishes into/from the hot oven.

Gas oven

1. Take all baking trays and the wire grill out of the oven.
2. Close the oven door.
3. Select the highest flame of the gas oven; see How to use the gas oven, page 21.
4. Operate the oven about 30 minutes.
5. Turn off your oven; See How to use the gas oven, page 21

Grill oven

1. Take all baking trays and the wire grill out of the oven.
2. Close the oven door.
3. Select the highest grill power; see How to operate the grill, page 23.
4. Operate the grill about 30 minutes.
5. Turn off your grill; see How to operate the grill, page 23

Smoke and smell may emit for a couple of hours during the initial operation. This is quite normal. Ensure that the room is well ventilated to remove the smoke and smell. Avoid directly inhaling the smoke and the smell that emits.

5 How to use the hob

General information about cooking

Never fill the pan with oil more than one third of it. Do not leave the hob unattended when heating oil. Overheated oils bring risk of fire. Never attempt to extinguish a possible fire with water! When oil catches fire, cover it with a fire blanket or damp cloth. Turn off the hob if it is safe to do so and call the fire department.

• Before frying foods, always dry them well and gently place into the hot oil. Ensure complete thawing of frozen foods before frying.
• Do not cover the vessel you use when heating oil.
• Place the pans and saucepans in a manner so that their handles are not over the hob to prevent heating of the handles. Do not place unbalanced and easily tilting vessels on the hob.
• Do not place empty vessels and saucepans on cooking zones that are switched on. They might get damaged.
• Operating a cooking zone without a vessel or saucepan on it will cause damage to the product. Turn off the cooking zones after the cooking is complete.
• As the surface of the product can be hot, do not put plastic and aluminum vessels on it. Such vessels should not be used to keep foods either.
  • Use flat bottomed saucepans or vessels only.
• Put appropriate amount of food in saucepans and pans. Thus, you will not have to make any unnecessary cleaning by preventing the dishes from overflowing. Do not put covers of saucepans or pans on cooking zones.
  Place the saucepans in a manner so that they are centered on the cooking zone. When you want to move the saucepan onto another cooking zone, lift and place it onto

the cooking zone you want instead of sliding it.

Gas cooking

- Size of the vessel and the flame must match each other. Adjust the gas flames so that they will not extend the bottom of the vessel and center the vessel on saucepan carrier.

Using the hobs

1 Normal burner 18-20 cm
2 Rapid burner 22-24 cm
3 Auxiliary burner 12-18 cm
4 Normal burner 18-20 cm is list of advised diameter of pots to be used on related burners.

Large flame symbol indicates the highest cooking power and small flame symbol indicates the lowest cooking symbol. In turned off position (top), gas is not supplied to the burners.

Igniting the gas burners

Gas burners are ignited with ignition buttons.

1. Keep burner knob pressed.
2. Turn it counter clockwise to large flame symbol.
3. Press and release the ignition button. Repeat the procedure until the released gas is ignited.
4. Adjust it to the desired cooking power.

Turning off the gas burners

Turn the keep warm zone knob to off (upper) position.

Gas shut off safety system (in models with thermic component)

3D rendering of a circular mechanical component with a base and protruding arm (no text or symbols visible)

As a counter measure against blow out due to fluid overflows at burners, safety mechanism trips and shuts off the gas.

1. Gas shut off safety

2. Push the knob inwards and turn it counter clockwise to ignite.

3. After the gas ignites, keep the knob pressed for 3-5 seconds more to engage the safety system.
4. If the gas does not ignite after you press and release the knob, repeat the same procedure by keeping the knob pressed for 15 seconds.

DANGER:

Release the button if the burner is not ignited within 15 seconds.

Wait at least 1 minute before trying again. There is the risk of gas accumulation and explosion!

6 How to operate the oven

General information on baking, roasting and grilling

WARNING

Hot surfaces cause burns!

Product may be hot when it is in use. Never touch the hot burners, inner sections of the oven, heaters and etc. Keep children away. Always use heat resistant oven gloves when putting in or removing dishes into/from the hot oven.

DANGER:

Be careful when opening the oven door as steam may escape. Exiting steam can scald your hands, face and/or eyes.

Tips for baking

• Use non-sticky coated appropriate metal plates or aluminum vessels or heat-resistant silicone moulds.
  • Make best use of the space on the rack.
• Place the baking mould in the middle of the shelf.
• Select the correct rack position before turning the oven or grill on. Do not change the rack position when the oven is hot.
• Keep the oven door closed.

Tips for roasting

• Treating whole chicken, turkey and large piece of meat with dressings such as lemon juice and black pepper before cooking will increase the cooking performance.
• It takes about 15 to 30 minutes longer to roast meat with bones when compared to roasting the same size of meat without bones.
  • Each centimeter of meat thickness requires approximately 4 to 5 minutes of cooking time.
• Let meat rest in the oven for about 10 minutes after the cooking time is over. The juice is better distributed all over the roast and does not run out when the meat is cut.

- Fish should be placed on the middle or lower rack in a heat-resistant plate.

Tips for grilling

When meat, fish and poultry are grilled, they quickly get brown, have a nice crust and do not get dry. Flat pieces, meat skewers and sausages are particularly suited for grilling as are vegetables with high water content such as tomatoes and onions.

• Distribute the pieces to be grilled on the wire shelf or in the baking tray with wire shelf in such a way that the space covered does not exceed the size of the heater.
• Slide the wire shelf or baking tray with grill into the desired level in the oven. If you are grilling on the wire shelf, slide the baking tray to the lower rack to collect fats. Add some water in the tray for easy cleaning.

Foods that are not suitable for grilling carry the risk of fire. Only grill food which is suitable for intensive grilling heat.

Do not place the food too far in the back of the grill. This is the hottest area and fatty food may catch fire.

How to use the gas oven

Circular device with internal striped pattern and a small square icon above it (no text or symbols)

The gas oven is operated by the gas oven control knob. In off position (top) the gas supply is Off. If you turn on fan while using gas oven, you can get more homogeneous cooking.

Switch on the gas oven

The gas oven is ignited with the ignition button.

1. Open oven door.
2. Keep gas oven control knob pressed and turn it counterclockwise.

3. Press ignition button and release it again.

4. Keep the gas oven control knob pressed for 3 to 5 seconds.
   » Repeat the process until the emanating gas is ignited.

5. Keep the gas oven control knob pressed for another 3 to 5 seconds. Be sure that gas has ignited and flame is present.
6. Select the desired baking power/ gas mark.
7. If there is no electricity; ignite the gas with the gas lighter from the ignition control hole.

DANGER:

There is the risk of gas compression and explosion!

Do not attempt to ignite the gas more that 15 seconds. If the burner is not ignited within 15 seconds, turn off the knob and wait for 1 minute. Ventilate the room before reattempting to ignite the burner. There is the risk of gas compression and explosion!

Switch off the gas oven

1. Turn gas oven control knob to off position (top).

Gas level temperature chart

Gas level	1	2	3	4	5
Temperature in °C	170	180	200	230	280

Cooking times table

i	1st rack of the oven is the bottom rack.
i	Maximum load capacity of oven tray: 4 kg (8.8 lb).

i	The timings in this chart are meant as a guide. Timings may vary due to temperature of food, thickness, type and your own preference of cooking.

Stand dishes on a baking sheet to prevent spillages onto oven base and help keep oven clean.

Baking and roasting

Food	Preheating *	Insertion level	Control knob position	Cooking time
Apple pie	10 min.	3	1	60...70 min.
Fruit tart	10 min.	3	1	60...70 min.
Pie	10 min.	3	1	60...70 min.
Cookies	10 min.	4	1...2	30...40 min.
Pastry	10 min.	3...4	1...2	40...50 min.
Cake	10 min.	3	1...2	60...70 min.
Biscuits	10 min.	4	1...2	30...40 min.
Roast lamb	10 min.	4...5	3	35...45 min. per 450 g + 30 min.
Roast Beef	10 min.	3...4	3	100...130 min. per 450 g + 30 min.
Turkey	10 min.	3	3	100...130 min. per 450 g + 30 min.
Poultry	10 min.	3	1...2	100...130 min. per 450 g + 25 min.
Casseroles	10 min.	4	1...2	90...120 min. §
Fish	10 min.	3	1...2	45...55 min.
Macaroni	10 min.	4	1...2	50...55 min.
Small cakes	10 min.	3...4	1	40...50 min.
Victoria sandwich	10 min.	3	1	30...35 min.
* at control knob position 5 / § depending on quantity / # depending on size

How to operate the grill

WARNING

Close oven door during grilling. Hot surfaces may cause burns!

Switching on the grill

1. Turn the Function knob clockwise to the Grill symbol.
2. If required, perform a preheating of about 5 minutes.
   » Temperature light turns on.

Do not attempt to turn the Function knob clockwise to set it to the Off (upper) position.

Switching off the grill

1. Turn the Function knob counterclockwise to Off (upper) position to turn off the oven.

Rack positions

Grill performance will decrease if the wire grill stands against rear part of the oven. Slide your

Cooking times table for grilling

Grilling with electric grill

wire grill to the front section of the rack and settle it with the help of the door in order to obtain the best grill performance.

Cross-sectional diagram of a device showing internal components and a hand inserting a component (no text or symbols)

Foods that are not suitable for grilling carry the risk of fire. Only grill food which is suitable for intensive grilling heat.

Do not place the food too far in the back of the grill. This is the hottest area and fatty food may catch fire.

Food	Insertion level	Grilling time (approx.)
Fish	4...5	20...25 min. #
Sliced chicken	4...5	25...35 min.
Lamb chops	4...5	20...25 min.
Roast beef	4...5	25...30 min. #
Veal chops	4...5	25...30 min. #
Toast bread	4	1...2 min.
#depending on thickness

Using the clock as an alarm

The alarm clock has no influence on the functions of the oven. It is only used as a warning. For example, this is useful when you want to turn food in the oven at a certain point of time. Alarm clock will give a signal once the time you set is over.

Setting the alarm clock

1. Turn the Time Adjustment knob clockwise to determine for how long the alarm will sound.
2. The knob will turn counterclockwise at the end of the cooking time and the alarm will sound. Alarm clock does not turn off the oven.

Turn the Function knob counter clockwise to off position to turn off the oven.

Maintenance and care

General information

Service life of the product will extend and the possibility of problems will decrease if the product is cleaned at regular intervals.

DANGER:

Disconnect the product from mains supply before starting maintenance and cleaning works.

There is the risk of electric shock!

DANGER:

Allow the product to cool down before you clean it.

Hot surfaces may cause burns!

• Clean the product thoroughly after each use. In this way it will be possible to remove cooking residues more easily, thus avoiding these from burning the next time the appliance is used.
• No special cleaning agents are required for cleaning the product. Use warm water with washing liquid, a soft cloth or sponge to clean the product and wipe it with a dry cloth.
• Always ensure any excess liquid is thoroughly wiped off after cleaning and any spillage is immediately wiped dry.
• Do not use cleaning agents that contain acid or chloride to clean the stainless or inox surfaces and the handle. Use a soft cloth with a liquid detergent (not abrasive) to wipe those parts clean, paying attention to sweep in one direction.
• Do not use solid metal scrapers or abrasive cleaning materials to clean the glass cover. Glass surface can get damaged.

The surface might get damaged by some detergents or cleaning materials.

Do not use aggressive detergents, cleaning powders/creams or any sharp objects during cleaning.

Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface, which may result in shattering of the glass.

Do not use steam cleaners to clean the appliance as this may cause an electric shock.

Cleaning the hob

Gas hobs

1. Remove and clean the saucepan carriers and burner caps.
2. Clean the hob.
3. Install the burner caps and make sure that they are seated correctly.
4. When installing the upper grills, pay attention to place the saucepan carriers so that the burners are centered.

Cleaning the control panel

Clean the control panel and knobs with a damp cloth and wipe them dry.

Do not remove the control buttons/knobs to clean the control panel. Control panel may get damaged!

Cleaning the oven

Clean oven door

To clean the oven door, use warm water with washing liquid, a soft cloth or sponge to clean the product and wipe it with a dry cloth.

Don't use any harsh abrasive cleaners or sharp metal scrapers for cleaning the oven door. They could scratch the surface and destroy the glass.

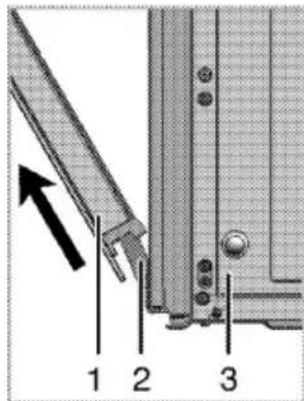

Removing the oven door

1. Open the front door (1).
2. Open the clips at the hinge housing (2) on the right and left hand sides of the front door by pressing them down as illustrated in the figure.

1 Front door
2 Hinge
3 Oven

Technical diagram of a mechanical joint or bracket with a curved arrow indicating rotation (no text or symbols present)

1. Move the front door to half-way.
2. Remove the front door by pulling it upwards to release it from the right and left hinges.

Steps carried out during removing process should be performed in reverse order to install the door. Do not forget to close the clips at the hinge housing when reinstalling the door.

Replacing the oven lamp

DANGER:

Before replacing the oven lamp, make sure that the product is disconnected from mains and cooled down in order to avoid the risk of an electrical shock. Hot surfaces may cause burns!

The oven lamp is a special electric light bulb that can resist up to 300 °C. See Technical specifications, page 11 for details. Oven lamps can be obtained from Authorised Service Agents.

Position of lamp might vary from the figure.

If your oven is equipped with a round lamp:

1. Disconnect the product from mains.
2. Turn the glass cover counter clockwise to remove it.

Close-up of a hand holding a circular component over a mechanical component (no visible text or symbols)

1. Remove the oven lamp by turning it counter clockwise and replace it with the new one.
2. Install the glass cover.

8 Troubleshooting

Oven emits steam when it is in use.

- It is normal that steam escapes during operation. >>> This is not a fault.

Product emits metal noises while heating and cooling.

- When the metal parts are heated, they may expand and cause noise. >>> This is not a fault.

Product does not operate.

- The mains fuse is defective or has tripped. >>> Check fuses in the fuse box. If necessary, replace or reset them.

• Product is not plugged into the (grounded) socket. >>> Check the plug connection.

There is no ignition spark.

• No current. >>> Check fuses in the fuse box.

There is no gas.

• Main gas valve is closed. >>> Open gas valve.

• Gas pipe is bent. >>> Install gas pipe properly.

Burners are not burning properly or at all.

• Burners are dirty. >>> Clean burner components.
• Burners are wet. >>> Dry the burner components.
• Burner cap is not mounted safely. >>> Mount the burner cap properly.
  • Gas valve is closed. >>> Open gas valve.
  • Gas cylinder is empty (when using LPG). >>> Replace gas cylinder.

Consult the Authorised Service Agent or the dealer where you have purchased the product if you can not remedy the trouble although you have implemented the instructions in this section. Never attempt to repair a defective product yourself.

Pirmiausia jdėmiai perskaitykite šj vartotojo vadovą!

Gerbiamas pirkėjau,

Ačiū, kad pasirinkote „Blomberg“ gaminj. Tikimės, kad šiuo gaminiu, kuris buvo pagamintas naudojantis aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Todėl prieš naudojantis šiuo prietaisu prašome perskaityti visą šį vartotojo vadovą ir prie jo pridedamus dokumentus ir pasiliki juos, jei jų prireiktų ateityje. Jeigu atiduotumėte šį gaminį kam nors kitam, kartu atiduokite ir šį vartotojo vadovą.

Vadovaukitės visais šiame vartotojo vadove pateikiamais įspėjimais ir informacija.

Atminkite, kad šis vartotojo vadovas taip pat taikytinas keletui kitų modelių. Šiame vadove nurodoma, kuo skiriasi įvairūs modeliai.

Simbolių paaiškinimas

Šiame vartotojo vadove naudojami šie simboliai:

Svarbi informacija arba naudingi patarimai apie šio prietaiso naudojima.

Įspėjimai apie gyvybei ir / arba turtui pavojų keliančias situacijas ir sąlygas.

Jspėjimas dėl elektros smūgio.

Jspėjimas dėl gaisro pavojaus.

Įspėjimas dėl įkaitusių paviršių.

1 Svarbūs nurodymai ir jspėjimai dėl saugos ir aplinkosaugos 4

Bendrieji saugos reikalavimai....4

Sauga atliekant dujų prijungimo darbus .....4

Elektros sauga 5

Gaminio sauga....6

Numatytoji naudojimo paskirtis....8

Vaikų sauga....8

Seno gaminio išmetimas....8

Pakavimo medžiagų išmetimas ....9

2 Bendra informacija 10

Apžvalga....10

Komplekto turinys ....11

Techniniai duomenys....11

Purkštukų lentelė 12

3 Irengimas 13

Prieš jrengiant....13

Irengimas ir prijungimas ....14

Dujų konversija 15

Būsimas transportavimas....17

4 Paruošimo Darbai 18

Patarimai, kaip taupyti energiją ....18

Naudojant pirmą kartą....18

Pirmasis prietaiso valymas....18

Pradinis šildymas 18

5 Kaip naudoti šią viryklę 19

Bendroji informacija apie maisto gaminimą ... 19

Kaitlenčių naudojimas.... 19

6 Kaip naudoti orkaite 21

Bendroji informacija apie kepimą, kepinimą ir kepimą grilyje.... 21

Kaip naudoti dujinę orkaitę....21

Maisto gaminimo laiko lentelè 22

Kaip naudoti grilj 23

Maisto gaminimo grilyje laiko lentelė ...... 23

Laikrodžio naudojimas vietoje žadintuvo...... 23

7 Techninis aptarnavimas ir priežiūra24

Bendroji informacija.... 24

Kaitlentės valymas.... 24

Valdymo skydo valymas 24

Orkaitės valymas 24

Orkaitės durelių išėmimas.... 24

Orkaitės lemputės keitimas 25

8 Trikčių nustatymas 26

1 Svarbūs nurodymai ir įspėjimai dėl saugos ir aplinkosaugos

Šiame skyriuje pateikiamos saugos instrukcijos, kurių laikydamiesi apsisaugosite nuo susižeidimo ar materialinės žalos pavojų. Nesilaikant šių instrukcijų bet kokia prietaiso garantija nebegalios.

Bendrieji saugos reikalavimai

• Šj prietaisą galima naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems psichinių, jutiminių arba protinių negalių arba patirties bei žinių trūkumo, jeigu jie yra prižiūrimi arba instruktuojami, kaip saugiai naudoti šj prietaisą, ir supranta atitinkamus pavojus. Neleiskite vaikams žaisti su šiuo prietaisu. Vaikams draudžiama valyti ir techniškai prižiūrėti šj gaminį, nebent juos prižiūrėtų suaugusieji.
• Niekada prietaiso nestatykite ant grindų su kilimine danga. Tokiu atveju dėl nepakankamos oro tėkmės po prietaisu elektrinės dalys gali perkaisti. Tai sukels problemų naudojantis šiuo prietaisu.
• Remonto ir techninės priežiūros darbus visuomet privalo atlikti įgaliotojo techninio aptarnavimo centro atstovai. Gamintojas nėra atsakingas už žalą, kilusią dėl darbų, kuriuos atliko neįgaliotieji

asmenys; tokiu atveju garantija gali nebegalioti. Prieš montuodami atidžiai perskaitykite instrukcijas.

• Nenaudokite prietaiso, jeigu jis turi defektų arba yra regimai pažeistas.
• Po kiekvieno naudojimo patikrinkite, ar išjungėte prietaiso valdymo mygtukus.

Sauga atliekant dujų prijungimo darbus

• Darbus su bet kokiais dujiniais prietaisais ir sistemomis gali atlikti tik įgaliotieji kvalifikuoti asmys.
• Prieš pradėdami įrengimą, įsitikinkite, ar vietos dujų tiekimo sąlygos (slėgis ir dujų rūšis) atitinka šio buitinio prietaiso nustatymą.
• Šis prietaisas nėra prijungtas prie įtaiso, šalinančio degimo metu susidariusius produktus. Jį reikia įrengti ir prijungti atsižvelgiant į galiojančius prietaisų prijuntimo reglamentus. Ypač reikia atkreipti dėmesį į atitinkamus vėdinimo reikalavimus; žr. Prieš įrengiant, puslapis 13
• Naudojant dujinę viryklę, patalpoje, kur ji jrengta, skleidžiama šiluma, dręgmė ir degimo produktai. Pasirūpinkite, kad virtuvė būtų

gerai védinama, kai prietaisas naudojamas: natūralias védinimo angas laikykite atviras arba jrenkite mechaninės ventiliacijos įtaisus (mechaninį gartraukį). Jeigu prietaisas intensyviai eksploatuojamas ilgą laiką, gali prireikti papildomos ventiliacijos, pavyzdžiui, padidinant mechaninės ventiliacijos (jeigu ji įrengta) pajėgumą.

- Dujiniai prietaisai ir sistemos turi būti regulariai tikrinami, ar jie tinkamai veikia. Privaloma regulariai tikrinti reguliatorių, žarną bei jos spaustuką ir keisti juos kas gamintojo rekomenduojamus laikotarpius arba esant būtinybei.

- Reguliariai valykite dujinius degiklius. Liepsna turi būti mėlyna ir degti tolygiai.

- Dujiniuose prietaisuose privalo būti gerai sudeginamos dujos. Nevisiškai sudegus dujoms, gali susidaryti anglies monoksido (CO) duju. Anglies monoksidas - bespalvės, bekvapės, nepaprastai nuodingos dujos, kurių net maža dozė gali būti mirtina.

- Teiraukitės informacijos apie dujų avarinės tarnybos telefono numerius ir saugos priemones tais atvejais, jei pajustumėte sklindantį dujų kvapą.

Ką daryti, jei jaučiamas duju kvapas

• Nenaudokite atviros ugnies ir nerūkykite. Nenaudokite jokių elektros mygtukų (pvz., lempos mygtuko, durų skambučio ir kt.). Nenaudokite laidinių ir mobiliojo ryšio telefonų. Sprogimo ir apsinuodijimo pavojus!
  • Atidarykite duris ir langus.
• Uždarykite visas dujinių prietaisų ir dujų matavimo prietaisų sklendes.
• Patikrinkite visus vamzdžius ir jungtis, ar jie tvirtai prijungti. Jei vis tiek uodžiate dujas, išeikite iš buto.
  • Jspėkite kaimynus.
• Iškvieskite ugniagesių komandą. Skambinkite ne iš name esančio telefono.
• Negrjžkite j patalpas, kol jums nebus leista tai padaryti.

Elektros sauga

• Jeigu gaminys turi defektu, jo negalima naudoti, kol jo nepataisys jgaliotojo techniniio aptarnavimo centro atstovas. Kyla elektros smūgio pavojus!
• Prijunkite šj gaminį prie jžeminto lizdo/elektros linijos, apsaugoto tinkamos kategorijos saugikliu kaip nurodyta skyriuje „Techniniai duomenys“. Ir naudojant su transformatoriumi, ir be jo, įsitikinkite, ar jžeminimo

instaliavimą atliko kvalifikuotas elektrikas. Mūsų bendrovė nėra atsakinga už jokius nuostolius, patirtus naudojant gamini, kuris nėra jžemintas pagal vietos reglamentus.

• Niekada neplaukite gaminio, purkšdami arba pildami ant jo vandenji! Kyla elektros smūgio pavojus!
• Niekada nelieskite kištukinio lizdo šlapiomis rankomis! Išjungdami niekuomet netraukite už elektros laido, ištraukite laikydami už kištuko.
• Atliekant montavimo, techninės priežiūros ir remonto darbus, šis gaminys privalo būti atjungtas nuo maitinimo tinklo.
• Jeigu gaminio jungiamasis kabelis būtų pažeistas, jį privalo pakeisti gamintojas, techninės priežiūros specialistas arba kiti panašios kvalifikacijos asmenys, kad būtų išvengta pavjoaus.
• Prietaisą privaloma jrengti taip, kad prireikus jį galima būtų visiškai atjungti nuo tinklo. Nuo tinklo privaloma arba ištraukiant elektros kištuką, arba naudojant elektros sistemoje jrengtą jungiklj atsižvelgiant į statybos reglamentus.
• Naudojimo metu orkaitės galinis paviršius įkaista. Galiniame paviršiuje negalima prijungti

duju/elektros jungčių, nes jos gali būti pažeistos.

• Neprispauskite jungiamujų laidų tarp orkaitės durelių ir korpuso; nenutieskite jo virš įkaitusių paviršių. Kitaip gali išsilydyti laido izoliacija ir dėl trumpojo jungimo kilti gaisras.
• Darbus su bet kokiais elektriniais prietaisais ir sistemomis gali atlikti tik įgaliotieji kvalifikuoti specialistai.
• Esant gedimui, išjunkite prietaisą ir atjunkite jį nuo maitinimo tinklo. Norint tai padaryti, pirma išjunkite namų tinklo saugiklj.
• Patikrinkite, ar saugiklio elektros saugos klasė yra tinkama šiam gaminiui.

Gaminio sauga

• Prietaisas ir jo prieinamos dalys jkaista naudojimo metu. Būkite atsargūs ir neprisilieskite prie kaitinimo elementų. Neleiskite jaunesniems nei 8 metų amčiaus vaikams būti prie prietaiso, jeigu nuolat jų neprižiūrite.
• Nesinaudokite virykle, kai jūsų dėmesys arba koordinacija yra susilpnėjusi dėl alkoholio ir/arba narkotikų vartojimo.
• Būkite atsargūs, naudodami pateikaluose bet kokius alkoholinius gērimus. Esant aukštai temperatūrai, alkoholis garuoja; prisilietęs prie karšto

paviršiaus, jis gali užsiliepsnoti ir sukelti gaisrą.

- Nelaikykite šalia buitinio prietaiso jokių degių medžiagų, nes jo šonai naudojimo metu įkaista.

- Eksploatavimo metu prietaisas jkaista Būkite atsargūs ir neprisilieskite prie kaitinimo elementų orkaitės viduje

- Pasirūpinkite, kad visos ventiliacijos angos būtų atviros.

- Nešildykite orkaitėje maisto skardinėse ir stiklainiuose. Skardinėje/stiklainyje susidaręs slėgis gali juos susprogdinti.

- Nedėkite kepimo skardų, indų ar aliuminio folijos tiesiai ant orkaitės dugno. Susikaupusi šiluma gali sugadinti orkaitės dugną.

- Orkaitės durelių stiklo nevalykite šiurkščiu abrazyviniu valikliu ar aštriais metaliniais gremžtukais, nes galite subraižyti paviršių ir dėl to stiklas gali sudužti

- Nevalykite prietaiso gariniais valymo prietaisais, nes galite patirti elektros smūgj.

- Nenaudokite prietaiso, jeigu jo priekinis durelių stiklas yra išimtas arba suskilęs.

- Orkaitės rankena nėra skirta rankšluosčių džiovinimui. Nekabinkite rankšluosčių, pirštinių ar panašių tekstilės gaminių, kai veikia grilio funkcija ir durelės yra praviros.

- Dėdami į orkaitę arba ištraukdami iš jos indus, visuomet mūvėkite šilumai atsparias pirštines.

- Norėdami išvengti elektros smūgio, prieš pakeisdami lemputę įsitikinkite, kad prietaisas išjungtas.

- Neuždenkite viršutinio dangčio, kol kaitvietės arba degikliai neatvės.

Sausai nušluostykite viršutinį dangtį prieš įį atidarydami, kad į viryklės galinę ir vidinę dalis nepakliūtų vandens.

- Neprižiūrimas maisto gaminimas ant kaitlentės su riebalais ar aliejumi gali būti pavojingas ir sukelti gaisrą. NIEKADA negesinkite gaisro vandeniu, bet išjunkite prietaisą ir tada uždenkite liepsną, pvz., dangčiu arba gesinimo apdangalu.

- Gaisro pavojus: Nelaikykite daiktų ant maisto gaminimo paviršių.

Norėdami užtikrinti gaminio apsaugą nuo gaisro:

- Kištuką j elektros lizdą privaloma jkišti taip, kad nekiltų kibirkščių.

- Nenaudokite pažeisto arba jpjauto kabelio, o taip pat ilginimo laido; naudokite tik originalų kabelį.

- J elektros lizdą jokiais būdais negalima kišti drėgno arba sušlapusio kištuko.

- Privaloma tinkamai prijungti duju tiekimo jranga, kad nebūtu duju nuotėkio.

Numatytoji naudojimo paskirtis

• Šis gaminys skirtas naudoti tik buityje. Jj draudžiama naudoti komercinei veiklai.
• Šis prietaisas skirtas tik maistui gaminti. Prietaiso negalima naudoti kitiems tikslams, pavyzdžiui, patalpai šildyti.
• Šio prietaiso negalima naudoti lėkštėms po kepimo grotelėmis šildyti, rankšluosčiams bei šluostėms ir pan. ant rankenos kabinti, daiktams džiovinti ir patalpoms šildyti.

- Gamintojas neatsako už jokią żalą, patirtą netinkamai naudojant arba prižiūrint prietaisą.

- Orkaitę galima naudoti maistui atšildyti, kepti, kepinti ir kepti grilyje.

Vaikų sauga

• Naudojimo metu pasiekiamos dalys gali labai jkaisti. Neleiskite prie jų būti mažamečiams vaikams.
• Pakavimo medšiagos gali kelti pavojų vaikams. Saugokite pakavimo medžiagas nuo vaikų. Išmeskite visas pakuotės dalis atsižvelgdami į aplinkosaugos reikalavimus.
• Elektriniai ir (arba) dujiniai prietaisai gali būti pavojingi

vaikams. Gaminiui veikiant, neleiskite artyn vaikų ir neleiskite jiems žaisti su šiuo prietaisu.

• Galima naudoti papildomas apsaugos priemones, kurios apsaugotų nuo prisilietimų prie orkaitės durų. Šią dalį reikėtų pritaisyti tada, jeigu šalia žaidžia maži vaikai.
• Virš prietaiso nelaikykite daiktų, kuriuos vaikai gali bandyti pasiekti.
• Ant atidarytų priekinių durelių nedėkite sunkių daiktų ir neleiskite vaikams ant jų sėdėti. Prietaisas gali apvirsti arba gali būti sugadinti durelių vyriai.

Seno gaminio išmetimas

Seną gaminį išmeskite nežalingu aplinkai būdu. Šis gaminys pažymėtas selektyvaus rūšiavimo simboliu, kuriuo žymimos elektros ir elektroninės įrangos atliekos (WEEE). Tai reiškia, kad šį gaminį reikia išmesti vadovaujantis Europos direktyva 2002/96/EB, kad jis būtų perdirbtas arba išmontuotas ir tokiu būdu būtų sumažintas jo poveikis aplinkai. Daugiau informacijos gausite iš vietos arba regiono valdžios institucijų. Galite kreiptis į savo vietinį atstovą arba savo savivaldybės panaudotų elektros prietaisų surinkimo punktą ir sužinoti, kaip išmesti šį gaminį.

Prieš išmesdami savo seną gaminį, nupjaukite maitinimo kabelį su elektros kištuku ir sugadinkite durelių užraktą (jeigu jis yra), kad išvengtumėte vaikams pavojingų sąlygų.

Pakavimo medžiagų išmetimas

- Pakavimo medžiagos gali būti pavojingos vaikams. Pakavimo medžiagas laikykite vaikams nepasiekiamoje vietoje. Šio gaminio pakavimo medžiagos pagamintos iš pakartotinai panaudojamų medžiagų. Tinkamai jas išmeskite ir išrūšiuokite, atsižvelgdami į atliekų perdirbimo instrukciją. Neišmeskite jų kartu su įprastomis buitinėmis atliekomis.

2 Bendra informacija

Apžvalga

1 Viršutinis dangtis
2 Degiklio plokště
3 Valdymo skydelis
4 Grilio grotelès

5 Skarda
6 Priekinés durelés
7 Apatinis stalčius
8 Rankena

1 Mechaninis laikmatis
2 Lemputės mygtukas
3 Orkaités rankenêlé
4 Iprastas degiklis Galinis kairysis
5 Greitasis degiklis Priekinis kairysis
6 Atsarginis degiklis Priekinis dešinysis
7 Ventiliatoriaus mygtukas
8 Iprastas degiklis Galinis dešinysis
9 Uždegimo mygtukas

Komplekto turinys

Pateikti priedai gali skirtis priklausomai nuo gaminio modelio. Jūsų gaminyje gali būti ne visi vartotojo vadove aprašyti priedai.

1. Vartotojo vadovas

2. Orkaitės kepimo skarda

Naudojama pyragaičiams, šaldytiems maisto produktams ir dideliems kepsniams kepti.

3D rendering of a square baking tray with a textured surface (no text or symbols)

3. Grilio grotelés

Naudojamos kepinimui ir maisto produktams, kurie bus kepami, kepinami arba gaminami troškinimo induose, dedamos ant pageidaujamų bėgelių.

Two technical line drawings of a rectangular panel with horizontal hatching, shown from different angles (no text or symbols)

Techniniai duomenys

BENDRA INFORMACIJA
Išoriniai matmenys (aukštis / plotis / gylis)	850 mm/600 mm/600 mm
Itampa/dažnis	220-240 V ~ 50 Hz
Bendrosios energijos sanaudos	2.3 kW
Saugiklis	min. 16 A
Laido tipas/ skerspjūvis	H05VV-FG3 x 1 mm2
Laido ilgis	maks. 2 m
Dujinio gaminio kategorija	II 2H3B/P / II 2H3+
Duju rūšis/slėgis	NG G 20/20 mbar
Bendros duju sanaudos	10.4 kW
Duju rūšies / splėgio keitimas$	NG G 20/10 mbar
— pasirenkama	NG G 20/13 mbar - LPG G 30/28-30 mbar - Propanas 31/37 mbar
VIRYKLĖ
2 degikliai
Galinis kairysis	Jprastas degiklis
Energija	2000 W
Priekinis kairysis	Greitasis degiklis
Energija	2900 W
Priekinis dešinysis	Atsarginis degiklis
Energija	1000 W
Galinis dešinysis	Jprastas degiklis
Energija	2000 W
ORKAITĖ/GRILIS
Pagrindinė orkaitė	Dujinė orkaitė
Vidaus lemputė	15–25 W
Grilio energijos sanaudos	2.2 kW
Orkaitės duju sanaudos	2.5 kW

Siekiant pagerinti šio gaminio kokybę, techniniai duomenys gali būti keičiami be išankstinio jspėjimo.

Šioje instrukcijoje nurodytos savybės yra schemiškos ir gali skirtis nuo gaminio savybių.

Mašinų kategorijos plokštelėse arba jas lydinčiose dokumentacijose nurodyti dydžiai gauti esant laboratorinėms sąlygoms, vadovaujantis atitinkamais standartais. Buitinių prietaisų sąnaudos ir reikšmės gali skirtis priklausomai nuo eksploatavimo ir aplinkos sąlygų.

Purkštukų lentelė

Degiklio padėtis	2000 W Galinis kairysis	2900 W Priekinis kairysis	1000 W Priekinis dešinysis	2000 W Galinis dešinysis
Dujų rūšis/dujų slėgis
G 20/10 mbar	125	155	90	125
G 20/13 mbar	116	145	84	116
G 20/20 mbar	103	115	72	103
G 30/28-30 mbar	72	87	50	72
G 31/ 37 mbar	72	87	50	72

Dujų rūšis/dujų slėgis	Dujinė orkaitė
G 20/10 mbar	130
G 20/13 mbar	128
G 20/20 mbar	115
G 30/28-30 mbar	73
G 31/ 37 mbar	73

3 Irengimas

Prietaisą jrengti turi kvalifikuotas specialistas, vadovaudamasis galiojančiais teisės aktais. Kitaip nebegalios gaminio garantija. Gamintojas nėra atsakingas už žalą, kilusią dėl darbų, kuriuos atliko neįgaliotieji asmenys; tokiu atveju nebegalios ir garantija.

Vartotojas yra atsakingas už vietos, elektros ir duju instaliacijos paruošimą šiam gaminiui.

PAVOJUS:

Šis prietaisas turi būti jrengtas ir prijungtas atsižvelgiant i galiojančius vietos duju ir (arba) elektros prijungimo reglamentus.

PAVOJUS:

Prieš pradedant instaliaciją, apžiūrėkite šį gaminį, ar jis neturi kokių nors defektų.

Jeigu turi, neinstaliuokite jo. Sugadinti gaminiai kelia pajovų jūsų saugai.

Prieš jrengiant

Siekiant užtikrinti, kad po šiuo gaminiu liktu būtinas tarpas orui cirkuliuoti, rekomenduojame statyti šj gaminj ant kieto pagrindo, kad jo kojelės nestovėtu ant jokių kilimų ar minkštos kiliminės dangos.

Virtuvės grindys turi būti pakankamai tvirtos, kad išlaikytų prietaiso svorį ir papildomą svorį: virtuvės reikmenis, kepimo indus ir maisto produktus.

• Šj prietaisą galima naudoti spintelėse bet kurioje pusėje, bet, kad virš kaitvietės liktų mažiausiai 400 mm tarpas, tarpas tarp prietaiso ir šoninės sienos, sienelės ar aukštos spintelės turi būti bent 65 mm.
• Šj prietaisą galima statyti ir atskirai. Virš viryklės privaloma palikti mažiausiai 750 mm tarpą.
  (*) Jeigu virš viryklės bus montuojamas gartraukis, žr. gartraukio gamintojo instrukciją dėl tinkamo montavimo aukščio (min. 650 mm).
• Šis prietaisas atitinka 1 klasės prietaisų reikalavimus, t.y., jį galima statyti galine ir viena šonine sienele prie virtuvės sienų, virtuvės baldų arba bet kokio dydžio įrenginio. Iš kitos pusės virtuvės baldas ar įrenginys gali būti tik tokio paties dydžio arba mažesnis.
• Bet koks prie šio prietaiso esantis virtuvės baldas privalo būti atsparus šilumai (bent iki 100 °C).

Kambario védinimas

Visose patalpose turi būti atidaromi langai arba juos atitinkančios vėdinimo priemonės, be to, kai kuriose patalpose reikės ir nuolatinės ventiliacijos angos.

Oras degimo procesui palaikyti imamas iš kambario, o dujos ir garai išleidžiami tiesiai j tą patį kambarį.

Todėl saugiam prietaiso veikimui užtikrinti būtina gerai vėdinti kambarį. Jeigu pataploje nėra nei lango, nei durų, būtina įrengti papildomą vėdinimo sistemą.

Virykle galima statyti virtuvėje, virtuvėje/valgomajame arba

miegamajame/svetainėje, bet ne kambaryje, kuriame yra vonia arba dušas. Viryklės negalima statyti miegamajame/svetainėje, kurios plotas yra mažesnis nei 20 m. ^3 .

Neinstaliuokite šio buitinio prietaiso patalpoje, esančioje žemiau negu pirmame aukšte, nebent ji bent iš vienos pusės būtų lengvai pasiekiama.

Patalpos dydis	Ventiliacijos anga
mažesné nei 5 m^3	min. 100 cm^2
5 m^3 – 10 m^3	min. 50 cm^2
didesné nei10 m^3 den	nebūtina
Rūsyje ar pusrūsyje	min. 65 cm^2

Jrengimas ir prijungimas

Ši prietaisą reikia jrengti ir prijungti atsižvelgiant j jstatymuose dėl prijungimo numatytas taisykles.

Nestatykite šio buitinio prietaiso prie šaldytuvo ar šaldiklio. Šio prietaiso skleidžiama šiluma padidins šaldymo prietaisų energijos sąnaudas.

• Prietaisą turi nešti bent du žmonės.
- Prietaisą būtina statyti tiesiai ant grindų. Jo negalima statyti ant pagrindo ar stovo.

Nekelkite ir neperstatinėkite prietaiso, laikydami už jo durelių ir (arba) rankenos. Apgadinamos durelės, rankenos ar vyriai.

Elektros jvadas

Prijunkite šj gaminį prie jžeminto lizdo, apsaugoto tinkamos kategorijos saugikliu, kaip nurodyta techninių duomenų lentelėje. Ir naudojant su transformatoriumi, ir be jo, įsitikinkite, ar jžeminimo instaliavimą atliko kvalifikuotas elektrikas. Mūsų bendrovė nėra atsakinga už jokią žalą, kuri gali atsirasti naudojant gaminį, kuris nėra jžemintas atsižvelgiant į vietos reglamentus.

PAVOJUS:

Prietaisą prie maitinimo tinklo gali prijungti tik įgaliotasis kvalifikuotas meistras. Prietaiso garantija galioja tik tinkamai ji prijungus.

Gamintojas néra atsakingas už žalą, kilusią dėl darbų, kuriuos atliko neįgaliotieji asmenys.

PAVOJUS:

Maitinimo laido negalima prispausti, sulenkti ar suspausti, jis neturi liestis prie jkaitusių prietaiso dalių.

Pažeistą maitinimo laidą privalo pakeisti kvalifikuotas elektrikas. Kitu atveju kyla elektros smūgio, trumpojo jungimo ar gaisro pavojus!

Maitinimo tinklo duomenys turi atitikti ant prietaiso esančioje kategorijos plokštelėje nurodytus duomenis. Kategorijos plokžtelæ pamatysite arba atidaræ dureles arba apatiná dangtá, arba ji bus ant galinës prietaiso sienelës, priklausomai nuo prietaiso modelio.

Šio gaminio maitinimo laidas privalo atitikti techninių duomenų lentelėje nurodytus parametrus.

Irengus prietaisą, maitinimo laido kištukas turi būti lengvai pasiekiamas (nenutieskite laido virš viryklės).

PAVOJUS:

Prieš pradėdami bet kokius elektros prijungimo darbus, išjunkite gaminį iš maitinimo tinklo.

Kyla elektros smūgio pavojus!

ljunkite maitinimo laido kištuką i elektros lizda.

Dujų prijungimas

PAVOJUS:

Prietaisą prie duju tiekimo sistemos gali prijungti tik įgaliotas ir kvalifikuotas asmuo.

Sprogimo ar apsinuodijimo rizika dėl nekvalifikuotai atliktų remonto darbų! Gamintojas nėra atsakingas už žalą, kilusią dėl darbų, kuriuos atliko neįgaliotieji asmenys.

PAVOJUS:

Prieš pradėdami bet kokius dujų prijungimo darbus, išjunkite dujų tiekimą.

Kyla sprogimo pavojus!

- Dujų reguliavimo sąlygos ir dydžiai pateikti duomenų lentelėse (arba duomenų plokštelėje).

Šis prietaisas yra pritaikytas naudoti su gamtinėmis dujomis (GD).

• Gamtinių dujų prijungimas turi būti paruoštas prieš prijungiant prietaisą.
- Jeigu reikia, sukeiskite vietomis orkaitės gale esančios žarnos galą ir kaištį, parinkdami tinkamą vietą, atsižvelgdami j gamtinių dujų vožtuvo vietą.

1 Kaištis
2 Žarnos galas

- Prie gaminio gamtinių dujų prijungimo angos turi būti pritaisyta lanksti žarna, o šio vamzdžio galas turi būti užkimštas kaiščiu. Dujų tarnybos atstovas, atlikdamas prijungimą, ištrauks kaištį ir prijungs šį prietaisą tiesioginio prijungimo įtaisu (mova).

- Patikrinkite, ar jrengtas gamtinių dujų vožtuvas.

- Jeigu vėliau jums reikės naudoti šį prietaisą su kita dujų rūšimi, privalote pasitarti su įgaliotaja technine tarnyba dėl atitinkamos pakeitimo procedūros.

PAVOJUS:

Dujų tiekimo žarnos negalima prispausti, sulenkti ar suspausti, jis neturi liestis prie įkaitusių prietaiso dalių.

Dėl sugadintos dujų tiekimo žarnos gali kilti sprogimo pavojus.

• Pristumkite prietaisą prie virtuvės sienos.
  • Orkaitės kojelių reguliavimas

Naudojant kylanti vibracija gali priversti prikaistuvius judėti. Šios pavojingos sitacijos galima išvengti tinkamai išlyginuts ir subalansavus prietaiso aukštį.

Savo pačių saugumui pastatykite prietaisą tiesiai, reguliuodami keturias apačioje esančias kojeles, sukdami jas kairėn arba dešinėn, kad prietaisas būtų sulygintas su stalviršiu.

Galutinis patikrinimas

1. Patikrinkite elektros veikimą.
2. Atsukite duju čiaupą.
3. Patikrinkite visas jungtis, ar jos tvirtai jtaisytos ir prijungtos.
4. Uždegike degiklius ir patikrinkite, kaip dega liepsna.

Liepsna turi būti mėlyna ir taisyklingos formos. Jei liepsna gelsva, patikrinkite, ar degiklio galvutė tvirtai uždėta arba nuvalykite degiklj.

Dujų konversija

PAVOJUS:

Prieš pradėdami bet kokius dujų prijungimo darbus, išjunkite dujų tiekimą. Kyla sprogimo pavojus!

Norėdami pakeisti buitiniame prietaise naudojamų dujų rūšį, pakeiskite visus purkštukus ir pareguliuoti visus vožtuvus, kad liepsna būtų mažesnė.

Degiklių purkštukų pakeitimas

1. Nuimkite degiklio galvutę ir degiklio korpusą.
2. Išsukite purkštukus, sukdami prieš laikrodžio rodyklę.
3. Jtaisykite naujus purkštukus.
4. Patikrinkite visas jungtis, ar jos tvirtai jtaisytos ir prijungtos.

Nauju purkštukų padėtis yra pažymėta ant jų pakuotės arba ją galima rasti lentelėje Purkštukų lentelė, puslapis 12.

1 Duju išjungimo įtaisas (jeigu įrengtas)
2 Uždegimo žvakė
3 Purkštukas
4 Degiklis

Sumažintas dujų tiekimo srauto nustatymas viryklių čiaupams

1. Uždekite degiklj, kurj reikia pareguliuoti, pasukite rankenėlę i mažesnės liespnos padėtį.
2. Nuimkite rankenėlę nuo dujų čiaupo.
3. Norėdami pareguliuoti dujų srauto reguliavimo varžtą, naudokite tinkamo dydžio atsuktuvą.
   Jeigu naudojate suskystintąsias dujas, (butaną – propaną), sukite varztą pagal laikrodžio rodyklę. Naudojant natūralias dujas, varztą reikia vieną kartą pasukti prieš laikrodžio rodyklę.
   » Sumažinus duju vartojimą, paprastai liepsna turi būti 6–7 mm aukščio.
4. Jei liepsna didesné, negu reikia, pasukite varžtą pagal laikrodžio rodyklę. Jei ji mažesnė – prieš laikrodžio rodyklę.
5. Patikrinkite, kaip dega dujos minimalioje ir maksimalioje jungiklio padėtyje.
6. Reguliavimo varžto padėtis gali skirtis, priklausomai nuo buitiniame prietaise naudojamo duju čiaupo tipo.

1 Srauto greičio reguliavimo varžtas

1 Srauto greičio reguliavimo varžtas

Orkaitės purkštuko pakeitimas

1. Atsukite galinę sienelę laikančius varžtus.

Top-down view of a computer chassis showing internal ventilation slots and mounting brackets (no text or symbols)

1. Atsukite 2 varžtus (2) nuo purkštuko laikiklio (1).

Technical diagram of a mechanical device with labeled parts (1 and 2), showing internal components and mounting bracket (no readable text or symbols beyond labels)

1 Purkštuko laikiklis
2 Varžtas
3. Ištraukite purkštuko laikiklj.
4. Išsukite purkštuką, sukdami prieš laikrodžio rodyklę.
5. Itaisykite naują purkštuką.

Sumažinto srauto nustatymas dujinėje orkaitėje

Kad orkaitė tinkamai veiktų, ypač svarbu dar kartą patikrinti apėjimo sureguliavimą. Kad naudotojas būtų maksimaliai apsaugotas, šiuose veiksmus reikia atlikti labai atidžiai.

1. Uždekite degiklj, kurj reikia pareguliuoti, pasukite rankenėlę i didelės liepsnos padėtį.
2. Uždarykite orkaitės dureles ir palaukite 10 - 15 minučių, kol orkaitė bus paruošta reguliavimui.
3. Nuimkite rankenėlę.
4. Po 15 minučių nustatykite orkaitę i mažiausios liepsnos padėtį.

1. Sukdami orkaitės termostato varžtą, 1 nustatykite 2 – 3 mm aukščio liepsną.

Sukant varžtą pagal laikrodžio rodyklę, liepsna mažėja, o prieš laikdrodžio rodyklę – didėja.

Jei orkaitės temperatūra stipriai pakyla, išjunkite orkaitę ir kreipkitės į igaliotąji aptarnavimo centra dėl termostato remonto.

Butanas / propanas

Varžtą prisukite iki galo

NATURALI GALIA

Atveržkite varžta

Pasukite pusapskritimiu

Pakeitus prietaise naudojamų dujų rūšį, reikia pakeisti ir kategorijos plokšteļę, kurioje nurodoma prietaise naudojamų dujų rūšis.

Būsimas transportavimas

• Išsaugokite originalią prietaiso dėžę ir vežkite prietaisą jo originalioje pakuotėje. Vadovaukitės ant dėžės pateiktais nurodymais. Jeigu neturite originalios kartoninės dėžės, supakuokite gaminį j plastikinę plėveleę su oro burbuliukais arba storą kartoną ir tvirtai apsukite jį lipnia juosta.
• Norėdami apsaugoti, kad viduje esančios grilio grotelės ir skardos nesugadintų orkaitės durelių, skardų padėties lygyje lipnia juosta prilipdykite kartono juostelę prie vidinės durelių pusės. Lipnia juostele priklijuokite dureles prie orkaitės korpuso.
• Apsukite gaubtelius ir puodu atramas lipnia juosta.
• Nekelkite ir neperstatinėkite prietaiso, laikydami už jo durelių ir arba rankenos.

Nedėkite ant gaminio jokių daiktų ir neškite iį tik vertikalioje padėtyje.

Apžiūrėkite prietaisą ir jsitikinkite, ar jis nebuvo apgadintas gabenimo metu.

4 Paruošimo Darbai

Patarimai, kaip taupyti energija

Ši informacija padės jums ekologiškiau naudoti šį buitinį prietaisą ir taupyti energiją.

• Naudokite tamios spalvos arba emale padengtus prikaistuvius, nes jie geriau perduoda šilumą.
• Gamindami patiekalus, jkaitinkite orkaitę, jeigu tai rekomenduojama vartotojo vadove arba pagal receptą.
• Gaminant maistą, dažnai nedarinėkite orkaitės durelių.
• Jeigu jmanoma, vienu metu orkaitėje stenkitės gaminti daugiau nei vieną patiekalą. Galite gaminti, padėję du kepimo indus ant vielinių grilio grotelių.
• Gaminkite daugiau nei vieną patiekalą vieną po kito. Orkaitė jau būtų įkaitusi.
• Atšildykite užšaldytus maisto produktus prieš gamindami juos.
• Kepimui naudokite puodus/keptuves su dangčiais. Nenaudojant dangčių, energijos sąnaudos gali padidėti iki 4 kartų.
• Pasirinkite degiklj, labiausiai tinkamą pagal prikaistuvio, kurj naudosite, dugno dydj. Visuomet parinkite tinkamo dydžio prikaistuvius patiekalams ruošti. Didesniems prikaistuviams reikia daugiau energijos.

Naudojant pirmą kartą Pirmasis prietaiso valymas

Tam tikros valymo priemonės ar valymo medžiagos gali apgadinti paviršių. Valydami nenaudokite ėsdinančių valymo priemonių, valymo miltelių/pienelio ar kokių nors aštrių daiktų.

1. Nuimkite visas pakavimo medžiagas.
2. Nuvalykite prietaiso paviršius drėgnu skudurėliu ar kempine, tuomet sausai nušluostykite.

Pradinis šildymas

Pakaitinkite prietaisą maždaug 30 minučių, tuomet išjunkite jį. Taip bus nudegintos ir pašalintos po gamybos likusios nuosėdos ir apsauginiai sluoksniai.

DÉMESIO

Karšti paviršiai gali nudeginti!

Naudojamas prietaisas gali jkaisti. Niekuomet nelieskite karštu degikliu, vidiniu orkaitės daliu, šildytuvu ir pan. Neleiskite vaikų artyn.

Dėdami į orkaitę ar ištraukdami iš jos indus, visuomet mūvėkite šilumai atsparias pirštines.

Dujinè orkaitè

1. Iš orkaitės išimkite visas kepimo skardas ir groteles.
2. Uždarykite orkaitės dureles.
3. Parinkite didžiausią dujinės orkaitės liepsną; žr. Kaip naudoti dujinę orkaitę, puslapis 21.
4. Pakaitinkite orkaitę maždaug 30 minučių.
5. Išjunkite orkaitę; žr. Kaip naudoti dujinę orkaitę, puslapis 21.

Orkaitė su griliu

1. Iš orkaitės išimkite visas kepimo skardas ir groteles.
2. Uždarykite orkaitės dureles.
3. Parinkite didžiausią grilio galingumą; žr. Kaip naudoti grillį, puslapis 23.
4. Pakaitinkite orkaitę maždaug 30 minučių.
5. Išjunkite grilj; žr. Kaip naudoti grilj, puslapis 23

Pirmą kartą naudojant orkaitę, porą valandų gali kilti dūmų ir sklisti nemalonus kvapas. Īai visiškai normalu Būtinai gerai išvėdinkite patalpą, kad joje neliktų dūmų ir nemalonaus kvapo. Stenkitės neįkvėpti dūmų ir jų skleidžiamo kvapo.

5 Kaip naudoti šią viryklę

Bendroji informacija apie maisto gaminimą

Aliejumi nepripildykite daugiau nei trečdalio keptuvės. Kaitindami aliejų kaitvietės nepalikite be priežiūros. Dėl perkaitusio aliejaus gali kilti gaisras. Niekuomet nebandykite gaisro gesinti vandeniu! Aliejui užsidegus, uždekite jį audiniu gaisrui gesinti ar drėgnu skudurėliu. Išjunkite kaitvietę, jei tai padaryti saugu, ir kvieskite ugniagesius.

• Prieš kepdami maisto produktus, visada kruopščiai juos nusausinkite ir lėtai dékite j karštą aliejų. Prieš kepimą būtinai visiškai atšildykite užšaldytus maisto produktus.
  • Kaitinkdami aliejų, neuždenkite prikaistuvio.
• Puodus ir keptuves ant kaitlentės dékite taip, kad jų rankenos nebūtų virš kaitviečių ir nejkaistų. Ant kaitlentės nedėkite nesubalansuotų ir lengvai virstančių indų.
• Nedėkite tuščių indų ir prikaistuvių ant jjungtų kaitviečių. Jie gali būti sugadinti.
• Laikant jjungta kaitvietę be indo ar prikaistuvio, gaminys gali sugesti. Pabaigę gaminti, išjunkite kaitvietes.
• Gaminio paviršius gali būti įkaitęs, todėl nedėkite ant jo plastikinių ir aliumininių indų. Tokiuose induose nereikėtų laikyti ir maisto produktų.
• Naudokite tik prikaistuvius arba indus plokščiais dugnais.
• Į prikaistuvius ir indus dékite tinkamą maisto produktų kiekį. Tuomet nereikės bereikalingai valyti, nes patiekalai neišbėgs. Nedėkite ant kaitviečių puodų arba keptuvių dangčių.
  Prikaistuvius dékite taip, kad jie būtų kaitviečių viduryje. Jeigu norite perkelti priekaistuvį ant kitos kaitvietės, pakelkite ir padėkite jį ant kaitvietės, o ne traukite jį paviršiumi.

Gaminimas naudojant dujas

- Indo dugno ir liepsnos skersmenys privalo atitikti vienas kitą. Pareguliuokite dujų liepsnas, kad jų nesimatytų iš po puodo dugno; padėkite puodą ant puodų atramos, per vidurį.

Kaitlenčių naudojimas

1 |prastas degiklis 18-20 cm
2 Greitasis degiklis 22-24 cm
3 Atsarginis degiklis 12-18 cm
4 Įprastas degiklis 18-20 cm yra rekomenduojamo skersmens puodu, kuriuos reikia naudoti ant atitinkamų degiklių, sąrašas.

Didelès liepsnos simbolis atitinka didžiausią virimo galingumą, mažos liepsnos simbolis - mažiausią virimo galingumą. Išjungimo padėtyje (viršutinėje), duju tiekimas į degiklius yra išjungtas.

Dujinių degiklių uždegimas

Dujiniai degikliai uždegami uždegimo mygtukais.

1. Laikykite nuspaudę degiklio rankenėlę.
2. Sukite ją prieš laikrodžio rodyklę link didelės liepsnos simbolio.
3. Paspauskite ir atleiskite uždegimo mygtuką. Kartokite veiksmą, kol dujos užsiliepsnos.
4. Nustatykite norimą virimo galingumą.

Dujinių degiklių išjungimas

Pasukite šilumos palaikymo srities rankenėlę i išjungimo (viršutinę) padėtį.

Dujų išjungimo saugos sistema (modeliuose su terminiu elementu)

3D rendered diagram of a cylindrical object with a flat top and side supports, labeled with number 1 (no text or symbols on the object itself)

Saugos priemonė: jeigu ant degiklių išsilieja skysčio ir liepsna užgęsta, suveikia saugos mechanizmas, kuris išjungia dujų tiekimą.

1. Dujų išjungimo sauga

2. Norėdami uždegti, įspauskite rankenėlę vidun ir sukite ją prieš laikrodžio rodyklę.

3. Dujoms užsidegus, palaikykite rankenėlę nuspaudę dar 3-5 sekundes, kad būtų jjungta saugos sistema.
4. Jeigu paspaudus ir atleidus rankenėlę dujos neuždegamos, pakartokite tą pačią procedūrą, palaikydami rankenėlę nuspaudę 15 sekundžių.

PAVOJUS:

Jei degiklis neuždegamas per 15 sekundžių, atleiskite mygtuką.

Prieš bandydami dar kartą, palaukite bent 1 minutę. Kyla duju susikaupimo ir sprogimo rizika!

6 Kaip naudoti orkaitę

Bendroji informacija apie kepimą, kepinimą ir kepimą grilyje

DÈMESIO

Karšti paviršiai gali nudeginti!

Naudojamas prietaisas gali jkaisti.

Niekuomet nelieskite karštu degikliu, vidiniu orkaitės daliu, šildytuvu ir pan. Neleiskite vaiku artyn.

Dėdami į orkaitę ar ištraukdami iš jos indus, visuomet mūvėkite šilumai atsparias pirštines.

PAVOJUS:

Atidarydami dureles, būkite atsargūs, nes pro jas gali išeiti garai.

Karšti garai gali nudeginti rankas, veidą ir (arba) akis.

Patarimai dèl kepimo

• Naudokite tinkamas nepridegančias metalines lėkštes, aliumininius indus arba šilumai atsparias silicio formas.
  • Geriausiai išnaudokite grotelių vietą.
• Kepimo formą dékite grotelių viduryje.
• Prieš jjungdami orkaitę arba grilj, pasirinkite tinkamą grotelių padėtį. Nekeiskite grotelių padėties, kai orkaitė yra įkaitusi.
• Orkaitės durelės turi būti uždarytos.

Patarimai dèl kepinimo

• Visa višta, kalakutas ir dideli mėsos gabalai iškeps geriau, jeigu prieš tai juos palaikysite marinatuose, pavyzdžiui, citrinų sulčių ir juodųjų pipirų.
• Mėsai su kaulais iškepti reikia maždaug 15 - 30 minučių daugiau, nei kepant tokio paties dydžio kepsnį be kaulų.
• Turétumète apskaičiuoti kepsnio kepimo laiką: vienas mėsos centimetras i aukštį iškepa per 4 - 5 minutes.
• Mėsai iškepus, palikite ją orkaitėje dar maždaug 10 minučių. Sultys geriau pasiskirsto kepsnyje ir neišbėga, kai mėsa pjaustoma.
• Šilumai atspariame inde gaminamą žuvį reikėtų dėti ant grotelių viduriniame arba apatiniame lygyje.

Patarimai dèl kepimo grilyje

Kepant mėsą, žuvį ir paukštieną grilyje, mėsa greitai apskrunda, pasidengia gražia plutele ir nebūna sausa. Grilyje ypač tinka kepti kepsnius, ant iešmų kepamą mėsą ir dešreles bei daržoves, kuriose yra didelis kiekis vandens, pavyzdžiui, pomidorus ir svogūnus.

• Paskirstykite gabalėlius, kuriuos kepsite grilyje, ant vielinės lentynos arba kepimo skardoje su vieline lentyna taip, kad padengtas plotas neviršytų šildytuvo dydžio.
• Jtaisykite vielinę lentyną arba kepimo skardą su grotelémis pageidaujamame orkaitės lygyje. Jeigu kepate grilyje ant vielinės lentynos, jtaisykite kepimo skardą žemesniame lygyje, kad j ją nuvarvėtų riebalai. J kepimo skardą pripilkite truputį vandens, kad ją būtų lengviau išvalyti.

Dėl kepimui grilyje netinkamo maisto gali kilti gaisro pavojus. Grilyje kepkite tik tuos maisto produktus, kurie yra tinkami dideliam karščiui.

Nedėkite maisto per giliai į grilį. Tai karščiausia grilio vieta ir riebus maistas gali užsiliepsnoti.

Kaip naudoti dujinę orkaitę

Circular mechanical component with internal grooves and a small square top (no text or symbols)

Dujinė orkaitė valdoma dujinės orkaitės valdymo rankenėle. Išjungimo padėtyje (viršutinėje), duju tiekimas yra išjungtas.

Jeigu naudodami dujinę orkaitę jjungsite karšto oro ventiliatoriaus funkcija, patiekalai keps tolygiau.

Dujinès orkaitès jjungimas

Dujinė orkaitė uždegama dujiniu žiebtuvėliu.

1. Atidarykite orkaitės dureles.

2. Laikykite dujinės orkaitės valdymo rankenėlę nuspaustą ir sukite ją prieš laikrodžio rodyklę.

3. Paspauskite ir atleiskite uždegimo mygtuką.
4. Laikykite dujinės orkaitės valdymo rankenėlę nuspaudę maždaug 3–5 sekundes.

» Kartokite veiksmą, kol dujos užsiliepsnos.

1. Laikykite dujinės orkaitės valdymo rankenėlę nuspaudę dar maždaug 3-5 sekundžių. Patikrinkite, ar dujos užsidegė ir pasirodė liepsna.
2. Nustatykite norimą kepimo galingumą / duju żymę.
3. Jei nėra elektros, dujas uždekite naudodami dujų žiebtuvėlj iš uždegimo valdymo angos.

Duju lygis	1	2	3	4	5
Temperatura,°C	170	180	200	230	280

Maisto gaminimo laiko lentelė

1-ieji orkaités bégeliai yra apatiniai bégeliai.

Maksimali leistina orkaitės skardos apkrova: 4 kg (8,8 svarų).

PAVOJUS:

Kyla dujų suspaudimo ir sprogimo rizika!

Dujų nebandykite uždegti daugiau nei 15 sekundžių. Jei degiklis neuždegamas per 15 sekundžių, išjunkite rankenėlę ir palaukite 1 minutę. Prieš bandydami uždegti degiklj išvėdinkite kambarį. Kyla dujų suspaudimo ir sprogimo rizika!

Dujinės orkaitės išjungimas

1. Pasukite dujinės orkaitės valdymo rankenėlę i išjungimo (viršutinę) padėtį.

Dujų lygių reikšmės:

Šioje diagramoje parodytas laikas yra tik kaip orientyras. Laikas gali skirtis priklausomai nuo maisto temperatūros, storio, tipo ir jūsų pageidaujamo kepimo būdo.

Dėkite porcijas ant kepimo lakšto, kad sultys nenutekėtų ant orkaitės dugno, ir orkaitę būtų lengviau išvalyti.

Kepimas ir kepinimas

Maisto produktas	Pašildymas *	Skardos įdėjimo lygis	Valdymo rankenėlės padėtis	Kepimo laikas
Obuolių pyragas	10 min.	3	1	60...70 min.
Vaisinis pyragas	10 min.	3	1	60...70 min.
Pyragas	10 min.	3	1	60...70 min.
Sausainiai	10 min.	4	1...2	30...40 min.
Tešlainiai	10 min.	3...4	1..2	40...50 min.
Tortas	10 min.	3	1...2	60...70 min.
Biskvitas	10 min.	4	1..2	30...40 min.
Avienos kepsnys	10 min.	4...5	3	35...45 min. 450 g + 30 min.
Rostbifas	10 min.	3...4	3	100...130 min. 450 g + 30 min.
Kalakutas	10 min.	3	3	100...130 min. 450 g + 30 min.
Paukštiena	10 min.	3	1..2	100...130 min. 450 g + 25 min.
Mėsos/žuvies troškiniai	10 min.	4	1...2	90...120 min.§
Žuvis	10 min.	3	1...2	45...55 min.
Makaronai	10 min.	4	1...2	50...55 min.
Pyragėliai	10 min.	3...4	1	40...50 min.
Karšti sumuštiniai „Viktorija“	10 min.	3	1	30...35 min.
*esant valdymo rankenėlės padėčiai 5 / § priklausomai nuo kiekio / # priklausomai nuo dydžio

Kaip naudoti grilj

DÈMESIO

Naudodami grilj, uždarykite orkaitės dureles.

Karšti paviršiai gali nudeginti!

Grilio jjungimas

1. Pasukite funkciju rankenėlę pagal laikrodžio rodyklę ties grilio simboliu.
2. Jeigu reikia, iš anksto pašildykite orkaitę 5–7 minutes.
   » Užsidega temperatūros lemputė

Nebandykite sukti funkciju rankenėlės pagal laikrodžio rodyklę, norėdami nustatyti ją i išjungimo (viršutinę) padėtį.

Grilio išjungimas

1. Norėdami išjungti orkaitę, sukite funkciju rnakenėlę prieš laikrodžio rodyklę i išjungimo (viršutinę) padėtį.

Grotelių padėtys

Grilio veiksmingumas sumažėja, jeigu vielinės groteles atremtos į orkaitės galinę dalį. Pastumkite vielines groteles lentynos priekinės dalies link ir įtaisykite jas, naudodami dureles, kad grilis veiktų veiksmingiausiai.

Cross-sectional diagram of a device showing internal components and a close-up of a device's internal structure (no text or symbols)

Dél kepimui grilyje netinkamo maisto gali kilti gaisro pavojus. Grilyje kepkite tik tuos maisto produktus, kurie yra tinkami dideliam karščiui.

Nedėkite maisto per giliai į grilj. Tai karščiausia grilio vieta ir riebus maistas gali užsiliepsnoti.

Maisto gaminimo grilyje laiko lentelė Kepimas elektriniame grilyje

Malsto produktas	Skardos jdėjimo lygis	Kepimo grilyje laikas (maždaug)
Žuvis	4...5	20...25 min. #
Pjaustytas viščiukas	4...5	25...35 min.
Erienos žlegtainiai	4...5	20...25 min.
Rostbifas	4...5	25...30 min. #
Veršienos kotletai	4...5	25...30 min. #
Duonos skrebučiai	4	1...2 min.
# priklalsomai nuo storio

Laikrodžio naudojimas vietoje žadintuvo

Žadintuvas neturi poveikio orkaitės funkcijoms. Jis naudojamas tik kaip įspėjimo signalas. Pavyzdžiui, jis praverčia, kai reikia priminti, kad po tam tikro laiko reikia apversti orkaitėje kepamą patiekalą. Pasibaigus nustatytam įspėjimo laikui, pasigirs garso signalai.

Žadintuvo nustatymas

1. Norédami nustatyti, kiek laiko skambès garso signalai, sukite laiko reguliavimo rankenėlę pagal laikrodžio rodyklę.
2. Kepimo laiko pabaigoje, skambant garso signalams, rankenėlė pasisuks prieš laikrodžio rodyklę Žadintuvas neišjungia orkaitės.

Norėdami išjungti orkaitę, sukite funkcių nustatymo rankenėlę prieš laikrodžio rodyklę i išjungimo padėtį.

7 Techninis aptarnavimas ir priežiūra

Bendroji informacija

Prietaisą reguliai valant, pailgėja gaminio naudojimo laikas ir sumažėja trikčių atvejų.

PAVOJUS:

Prieš atlikdami techninę priežiūrą ir prieš valydami, prietaisą atjunkite nuo maitinimo tinklo.

Kyla elektros smūgio pavojus!

PAVOJUS:

Prieš valydami viryklę, leiskite jai atvěsti.

Karšti paviršiai gali nudeginti!

• Kruopščiai išvalykite gaminį po kiekvieno panaudojimo. tada gaminimo likučius bus lengviau pašalinti, jie nepridegs orkaitę naudojant kitą kartą
• Prietaisui valyti nereikia jokių specialių valymo priemonių. Naudokite šiltą vandenį su trupučiu indų plovimo skysčio, minkštą skudurėlj ar kempinę gaminiui valyti ir sausą skudurėlj drėgmei iššluostyti.
• Būtinai visada sausai nuvalykite bet kokius išsiliejusius arba po valymo likusius skysčius.
• Nerūdijančio plieno paviršiams ir rankenai valyti nenaudokite valymo priemonių, kurių sudėtyje yra rūgšties ar chloro. Tokias dalis valykite skystoje valymo priemonėje (be šveičiamųjų medžiagų) sudrėkintu skudurėliu; būtinai braukite viena kryptimi.
• Stikliniam gaubtui valyti nenaudokite jokių kietų metalinių grandyklių arba šlifuojamųjų valymo priemonių. Gali būti pažeistas stiklo paviršius.

Tam tikros valymo priemonės ar valymo medžiagos gali apgadinti paviršių.

Valydami nenaudokite èsdinančių valymo priemonių, valymo miltelių/pienelio ar kokių nors aštrių daiktų.

Šiam prietaisui valyti nenaudoktie garinių valymo prietaisų, nes gali kilti elektros smūgis.

Kaitlentės valymas

Dujinès kaitlentès

1. Nuimkite ir nuvalykite puodu laikiklius bei degiklių dangtelius.
2. Išvalykite viryklę.
3. Uždėkite degiklių dangtelius ir patikrinkite, ar jie tinkamai įtvirtinti.
4. Montuodami viršutines groteles, puody laikiklius būtinai dékite taip, kad degikliai būtų centruose.

Valdymo skydo valymas

Nuvalykite valdymo skydelj ir rankenėles drėgnu skudurėliu, paskui nušluostykite sausa šluoste.

Valydami valdymo skydelj, nenuimkite valdymo rankenėlių.

Galite sugadinti valdymo skydeli!

Orkaitės valymas

Orkaitės durų valymas

Norėdami išvalyti orkaitės dureles, naudokite šiltą vandenį su trupučiu indų plovimo skysčio, minkštą skudurėlj ar kempinę gaminiui valyti ir sausą skudurėlj drėgmei iššluostyti.

Orkaitės durelėms valyti nenaudokite jokių šiurkščių šlifuojamųjų valiklių arba sunkiųjų metalų grandyklių. Kitaip galite subraižyti paviršių ir sugadinti stiklą.

Orkaitės durelių išėmimas

1. Atidarykite priekines dureles (1).
2. Atlenkite spaustukus, esančius prie dešinės ir kairės priekinių durelių pusės vyrių korpusų (2), paspausdami juos žemyn, kaip parodyta paveikslėlyje.

1 Priekinės durelės
2 Vyris
3 Orkaitė

Technical diagram of a mechanical joint or bracket with a directional arrow indicating rotation (no text or symbols present)

1. Pusiau praverkite priekines dureles.
2. Nuimkite priekines dureles, traukdami jas aukštyn, kad jos atsikabintų nuo dešiniojo ir kairiojo vyrių.

Norint vėl sumontuoti dureles, nuėmimo proceso metu atliktus žingsnius reikia atlikti atvirkščia tvarka. Vėl įstatę dureles, nepamirškite užspausti prie vyrių korpusų esančių spaustukų.

Orkaitės lemputės keitimas

PAVOJUS:

Prieš keisdami orkaitės lemputė, įsitikinkite, kad prietaisas yra išjungtas iš elektros tinklo ir atvėsęs, kad išvengtumėte galimo elektros smūgio. Karšti paviršiai gali nudeginti!

Orkaitės lemputė - tai speciali, 300 °C karščiui atspari elektros lemputė; išsamiau žr. Techniniai duomenys, puslapis 11. Orkaitės lempučių galima nusipirkti iš igaliotojo techninio aptarnavimo centro atstovų.

Lemputės padėtis gali skirtis nuo pavaizduotosios paveikslėlyje.

Jeigu orkaitėje sumontuota apvali lemputė:

1. Ištraukite gaminio kištuką iš elektros tinklo.
2. Pasukite stiklinj gaubtelj prieš laikrodžio rodyklę ir nuimkite ji.

Close-up of hands holding a circular object on a mechanical component (no visible text or symbols)

1. Išsukite orkaitės lemputę, sukdami ją prieš laikrodžio rodyklę, ir pakeiskite ją nauja.
2. Uždėkite stiklinį gaubtelį.

8 Trikčių nustatymas

Naudojama orkaitė išleidžia garus.

• Tai normalu, nes viryklei veikiant pasišalina garai. >>> Tai néra gedimas.

Kaisdamos ir vėsdamos metalinės prietaiso dalys skleidžia garsus.

- Kai metalinės dalys kaista, jos gali plėstis ir kelti triukšmą. >>> Tai nėra gedimas.

Prietaisas neveikia.

- Perdegė arba suveikė elektros tinklo saugiklis. >>> Patikrinkite saugiklius saugiklių dėžėje. Jeigu reikia, pakeiskite arba atitaisykite juos.

• Gaminio laido kištukas nejkištas j (ižemintą) lizdą. >>> Patikrinkite kištumo jjungimą.

Néra kibirksties.

- Nutrūko elektros tiekimas. >>> Patikrinkite saugiklius saugiklių dėžėje.

Netiekiamos dujos.

• Užsukta pagrindinė dujų sklendė. >>> Atsukite dujų sklendę.

- Sulenktas dujų vamzdelis. >>> Tinkamai jrenkite dujų vamzdelį.

Degikliai dega netolygiai arba visai nedega.

• Degikliai yra purvini. >>> Nuvalykite sudedamąsias degiklio dalis.
  • Degikliai šlapi. >>> Nusausinkite sudedamąsias degiklio dalis.
• Netinkamai uždėta degiklio galvutė. >>> tinkamai uždėkite degiklio galvutę.
  • Užsukta dujų sklendė. >>> Atsukite dujų sklendę.
• Ištuštėjo dujų balionas (naudojant suskystintąsias dujas). >>> Pakeiskite dujų balioną.

Jeigu atlikus visus šiame skyriuje aprašytus nurodymus trikties atitaisyti nepavyksta, kreipkitės i įgaliotojo techninio aptarnavimo centro atstovą. Niekada nebandykite patys taisyti sugedusio gaminio.

Перед началом эксплуатации прочитайте это руководство пользователя!

Уважаемый покупатель!

Спасибо за то, что отдали предпочтение продукции компании «Blomberg». Надеемся, что это высококачественное изделие, изготовленное с применением самых современных технологий, будет демонстрировать наилучшие результаты эксплуатации. Для этого перед началом эксплуатации внимательно прочитайте это руководство и всю сопутствующую документацию и используйте его в дальнейшем в качестве справочника. Если вы передаете изделие новому владельцу, передайте ему и руководство пользователя. Придерживайтесь всех предупреждений и информации, содержащихся в руководстве.

Помните, что данное руководство пользователя также может быть применимо к некоторым другим моделям. Различия между моделями будут указаны в руководстве.

Пояснения к символам

В данном руководстве пользователя используются следующие символы:

Важная информация или полезные советы по использованию.

Предупреждение о ситуациях, опасных для жизни людей и имущества.

Предупреждение об опасности поражения электрическим током.

Предупреждение об опасности пожара.

Предупреждение о горячих поверхностях.

1 Важные инструкции и предупреждения по технике безопасности и охране окружающей среды 4

Общие правила техники безопасности .....4
Правила техники безопасности при работе с газовым оборудованием ....4
Электробезопасность......6
Безопасность изделия....7
Использование по назначению .....9
Безопасность детей....10
Утилизация старого изделия....10
Утилизация упаковочных материалов .....11

2 Общие сведения 12

Обзор....12
Содержание упаковки....13
Технические характеристики.....13
Характеристики горелок....14

3 Установка 15

До начала установки .....15
Установка и подключение .....16
Переход на другой вид газа .....18
Для будущей транспортировки.....20

4 Подготовка к эксплуатации 21

Рекомендации по экономии электроэнергии 21

Подготовка к эксплуатации .....21

Очистка прибора перед началом эксплуатации 21
Первоначальный прогрев.... 21

5 Правила эксплуатации варочной панели 23

Общие сведения о приготовлении пищи.. 23
Эксплуатация варочных панелей...... 23

6 Правила эксплуатации духовки 25

Общие сведения о выпекании, жарении и приготовлении с грилем 25
Правила эксплуатации газовой духовки... 26
Время приготовления блюд.... 27
Как пользоваться грилем.... 27
Время приготовления блюд на гриле...... 28
Использование часов в качестве сигнального таймера .... 28

7 Уход и техническое обслуживание 29

Общие сведения.... 29
Чистка варочной панели.... 29
Чистка панели управления 29
Чистка духовки.... 29
Снятие дверцы духового шкафа 30
Замена лампочки освещения духового шкафа 30

8 Поиск и устранение неисправностей 31

1 Важные инструкции и предупреждения по технике безопасности и охране окружающей среды

В данном разделе содержатся инструкции по технике безопасности, которые помогут вам избежать травм и повреждений. При несоблюдении этих правил все гарантийные обязательства аннулируются.

Общие правила техники безопасности

- Это изделие может эксплуатироваться детьми старше 8 лет и людьми с ограниченными физическими, сенсорными или умственными способностями, а также лицами, не имеющими достаточного опыта и знаний, только в том случае, если они находятся под наблюдением лиц, ответственных за их безопасность, или проинструктированы на предмет безопасного использования изделия и осознают связанные с этим риски.

Следите за тем, чтобы дети не играли с устройством. Дети могут чистить и обслуживать устройство только под наблюдением.

- Не устанавливайте устройство на ковровом покрытии.

Недостаточная вентиляция под днищем устройства может привести к перегреву электрических деталей и проблемам в работе изделия.

- Работы по установке и ремонту должны выполняться только представителями авторизованной сервисной службы. Производитель не несет ответственности за повреждения в результате выполнения работ лицами, не имеющими соответствующей квалификации. Это также может привести к аннулированию гарантии. Перед установкой внимательно прочтите инструкции.

- Не пользуйтесь неисправным изделием, а также при наличии на нем заметных повреждений. - Проверяйте, чтобы после каждого использования переключатели функций изделия были выключены.

Правила техники безопасности при работе с газовым оборудованием

- Все работы с газовыми приборами и системами должны выполнять только

квалифицированные специалисты, имеющие право на выполнение таких работ.

• Перед установкой проверьте, соответствуют ли параметры местной распределительной сети (давление и тип газа) настройкам прибора.

- Это устройство не подсоединяется к устройству для удаления продуктов горения. Это устройство не подсоединяется к устройству для удаления продуктов горения. Установка и подключение прибора должны выполняться в соответствии с действующими нормами и правилами. Особое внимание следует уделить требованиям к вентиляции (см. раздел До начала установки, стр. 15).

- Во время эксплуатации газовой плиты она выделяет тепло, влагу и продукты сгорания в помещении, в котором установлена. Убедитесь, что кухня хорошо проветривается, в особенности во время использования прибора: держите открытыми отверстия, через которые осуществляется естественная вентиляция, или установите прибор для искусственной вентиляции

(механическую надплитную вытяжку). Длительное интенсивное использование прибора может требовать дополнительной вентиляции, например, увеличения уровня мощности механической вытяжки, если она имеется.

- Необходимо регулярно проверять исправность газовых приборов и систем. Регулятор, шланг и его хомут следует проверять регулярно и заменять в сроки, рекомендованные производителем, или по мере необходимости.

- Регулярно очищайте газовые горелки. Горелка должна гореть ровным голубым пламенем.

• В газовых приборах необходимо обеспечить полное сжигание газа, так как при неполном сгорании газа выделяется угарный газ (СО). Угарный газ (монооксид углерода) - это очень ядовитый бесцветный газ без запаха, который даже в очень малых дозах вызывает отравление и смерть.

- Узнайте у своего поставщика газа телефон местной аварийной службы газа, а также ознакомьтесь с мерами

предосторожности, которые необходимо предпринимать при обнаружении запаха газа.

Меры предосторожности при обнаружении запаха газа

- ⬤Не пользуйтесь открытым пламенем и не курите. Не пользуйтесь электрическими выключателями (например, выключателем освещения, дверным звонком и т.д.). Не пользуйтесь стационарными и мобильными телефонами. Остерегайтесь взрыва и отравления газом!

• Перекройте все краны газовых приборов и газовых счетчиков
- Откройте окна и двери.
- Проверьте все трубы и соединения на герметичность. Если запах газа не исчезает, покиньте помещение.
• Предупредите соседей.
- Вызовите пожарную команду. Звоните по телефонному аппарату, который находится за пределами дома.
- Не входите в помещение, пока вам не сообщат, что это безопасно.

Электробезопасность

• В случае неисправности следует прекратить эксплуатацию изделия, пока оно не будет отремонтировано

в авторизованном сервисном центре. Существует риск поражения электрическим током!

- Изделие можно подключать только к заземленной розетке/линии, напряжение и уровень защиты которой соответствуют параметрам, указанным в разделе «Технические характеристики». Установку заземления должен выполнять квалифицированный специалист (при использовании прибора с трансформатором или без него). Наша компания не несет ответственности за какие-либо проблемы, возникшие вследствие использования изделия без заземления, выполненного в соответствии с местными нормами и правилами.

- Никогда не лейте воду на изделие во время мытья! Существует риск поражения электрическим током!

- Категорически запрещается дотрагиваться к штепсельной вилке влажными руками! Не тяните за кабель питания. Вынимая вилку из розетки, беритесь непосредственно за вилку.

• Прежде чем приступить к установке, техническому обслуживанию, чистке и ремонту, изделие необходимо отключить от электросети.
• Во избежание несчастных случаев при повреждении кабеля питания его замену должен выполнять производитель, его специалист по сервису или лицо, имеющее аналогичную квалификацию.
• Электроприбор следует устанавливать таким образом, чтобы его можно было полностью отсоединить от сети электропитания. Отсоединение должно осуществляться с помощью штепсельной вилки или выключателя, встроенного в фиксированную сеть электропитания, в соответствии со строительными нормативами и правилами.
• Задняя стенка духового шкафа во время работы сильно нагревается. Следите за тем, чтобы газовые шланги и электрические провода не соприкасались с задней стенкой, так как это может привести к их повреждению.
  • Следите за тем, чтобы шнур питания не был зажат между

рамой и дверцей духового шкафа, и не прокладывайте его по горячим поверхностям. В противном случае изоляция кабеля может расплавиться, что приведет к короткому замыканию и пожару.

• Все работы с электрическим оборудованием и системами должны выполняться только квалифицированными специалистами, допущенными к выполнению таких работ.
  • В случае какого-либо повреждения выключите прибор и отсоедините его от электросети. Для этого выключите общий предохранитель в доме.
• Проверьте, соответствуют ли изделию номинальные характеристики предохранителя.

Безопасность изделия

• Данное изделие и его внешние части нагреваются в процессе использования. Будьте осторожны, не касайтесь нагревательных элементов. Детей младше 8 лет следует допускать к духовому шкафу только под постоянным присмотром взрослых.
• Не пользуйтесь прибором, находясь под воздействием

алкоголя или лекарственных препаратов, снижающих скорость реакции или нарушающих координацию движений.

- Будьте осторожны при использовании спиртных напитков в приготавливаемых блюдах. При высокой температуре спирт испаряется и при соприкосновении с горячими поверхностями может загореться и вызвать пожар.

- Не располагайте рядом с прибором легковоспламеняющиеся материалы, так как во время работы его боковые поверхности могут сильно нагреваться.

- Во время работы устройство может нагреваться. Будьте осторожны, не касайтесь нагревательных элементов внутри духового шкафа.

- Следите за тем, чтобы вентиляционные отверстия были полностью открыты.

- Не разогревайте в духовом шкафу продукты в закрытых жестяных или стеклянных банках. Внутри банок может повыситься давление, что приведет к взрыву.

- Не ставьте противни или посуду непосредственно на дно духового шкафа, а также не кладите на него алюминиевую фольгу.

Избыточное тепло может привести к повреждению дна духового шкафа.

- Не используйте для чистки стеклянной дверцы духового шкафа грубые абразивные чистящие средства или острые металлические скребки, чтобы не поцарапать поверхность, поскольку это может привести к разрушению стекла.

- Не используйте для чистки устройства пароочистители, поскольку это может привести к поражению электрическим током.

- Не пользуйтесь духовым шкафом, если стекло в передней дверце потрескалось или вынуто.

• Ручка духовки не предназначена для сушки полотенец. Если функция гриля включена, а дверца открыта, не вешайте полотенца, перчатки и другие тряпичные изделия.

- Помещая продукты в горячий духовой шкаф или вынимая их оттуда, обязательно

пользуйтесь термостойкими рукавицами.

• Перед заменой лампочки убедитесь, что устройство выключено, чтобы избежать поражения электрическим током.

- Не закрывайте верхнюю крышку, пока электрические или газовые конфорки не остынут.

Перед открыванием вытирайте верхнюю крышку насухо, чтобы влага не попала на заднюю стенку и внутрь духового шкафа.

- При приготовлении пищи с жиром или маслом не оставляйте варочную панель без присмотра, поскольку это может привести к возгоранию. Категорически ЗАПРЕЩАЕТСЯ гасить такое пламя водой; следует выключить устройство и накрыть огонь, например, крышкой или противопожарным покрытием.

- Опасность пожара: не храните предметы на конфорках. Для обеспечения пожарной безопасности изделия соблюдайте нижеуказанные правила.

• Убедитесь, что вилка плотно вставлена в розетку и не искрит.

• Запрещается использовать поврежденный либо обрезанный кабель, а также удлинитель; можно пользоваться только оригинальным кабелем.
• Убедитесь, что в розетке, к которой подключается изделие, отсутствуют жидкость или влага.
  • Убедитесь, что подключение газа выполнено таким образом, чтобы исключить утечку газа.

Использование по назначению

• Данное изделие предназначено исключительно для бытового использования. Запрещается использовать прибор в коммерческих целях.
• Данное изделие предназначено исключительно для приготовления пищи. Его запрещено использовать для других целей, например, для обогрева помещения."
• Изделие не следует использовать с целью нагревания тарелок под грилем, сушки полотенец и посудных полотенец, путем развешивания их на ручках, а также для обогрева помещения.
  • Производитель не несет ответственности за

повреждения в результате использования изделия не по назначению или неправильного обращения с ним.

• Духовой шкаф можно использовать для размораживания, выпекания, жарения и приготовления продуктов на гриле.

Безопасность детей

• Доступные части прибора могут сильно нагреваться при использовании. Не допускайте к ним детей.
• Упаковочные материалы опасны для детей. Храните упаковочные материалы в недоступном для детей месте. Утилизируйте все упаковочные материалы в соответствии с нормами по охране окружающей среды.
• Электрическое и/или газовое оборудование представляют опасность для детей. Во время работы духового шкафа не допускайте к нему детей, а также не разрешайте им играть с ним.
• Доступны дополнительные защитные средства для предотвращения контакта с дверцей духовки. Этот компонент следует установить,

если маленькие дети могут находится в помещении.

• Не размещайте над прибором предметы, которые дети могут попытаться достать.
• Не ставьте на открытую дверцу тяжелые предметы и не позволяйте детям садиться на нее, Духовой шкаф может перевернуться, а также могут быть повреждены петли дверцы.

Утилизация старого изделия

Утилизируйте старое изделие экологически безопасным способом.

Данное изделие имеет символ раздельной сортировки отходов электрического и электронного оборудования (WEEE). Это означает, что с данным оборудованием необходимо обращаться в соответствии с Европейской директивой 2002/96/EC, чтобы отрицательное воздействие на окружающую среду при его переработке или разборке сводилось к минимуму. Для получения дополнительной информации обращайтесь в местные или региональные органы власти. Чтобы узнать о порядке утилизации вашего изделия,

обратитесь к местному дилеру или в пункт сбора твердых отходов вашего региона.

Прежде чем утилизировать изделие, отрежьте вилку шнура питания и выведите из строя замок дверцы (если он имеется), чтобы не создавать опасных ситуаций для детей.

Утилизация упаковочных материалов

- Упаковочные материалы опасны для детей. Храните упаковочные материалы в

безопасном и недоступном для детей месте.Упаковочные материалы изделия изготовлены из материалов, подлежащих вторичной переработке. Утилизируйте их соответствующим образом и сортируйте согласно инструкций по обращению с отходами, подлежащими вторичной переработке. Не утилизируйте их вместе с обычными бытовыми отходами.

Обзор

1 Верхняя крышка
2 Крышка конфорки
3 Панель управления
4 Проволочная решетка

5 Противень
6 Передняя дверца
7 Нижний выдвижной ящик
8 Ручка дверцы

1 Механический таймер
2 Кнопка подсветки
3 Ручка духового шкафа
4 Нормальная конфорка Задняя левая
5 Конфорка быстрого нагрева Передняя левая
6 Дополнительная конфорка Передняя правая
7 Выключатель вентилятора
8 Нормальная конфорка Задняя правая

9 Кнопка розжига

Содержание упаковки

Изделие комплектуется различным набором дополнительных принадлежностей в зависимости от модели. Некоторые дополнительные принадлежности, описанные в руководстве пользователя, в комплекте этого изделия могут отсутствовать.

1. Руководство пользователя

2. Противень

Предназначен для выпечки изделий из теста, размораживания замороженных продуктов и жарения продуктов большими кусками.

Exterior view of a square baking tray with no text or symbols

3. Проволочная решетка

Предназначена для жарения, а также для размещения продуктов на нужной полке при выпечке, жарении или приготовлении в формах.

Two technical line drawings of a rectangular panel or sheet, showing internal hatching patterns (no text or symbols)

Технические характеристики

ОБЩИЕ СВЕДЕНИЯ
Габариты (высота / ширина / глубина)	850 мм/600 мм/600 мм
Напряжение/частота	220-240 В ~ 50 Гц
Общая потребляемая мощность	2.3 кВт
Предохранитель	мин. 16 А
Тип кабеля/сечение	H05VV-FG 3 x 1 мм2
Длина кабеля	макс. 2 м
Категория газового прибора	II _2H3B/P / II _2H3+
Тип газа/давление	NG G 20/20 мбар
Общий расход газа	10.4 кВт
Переход на тип газа/давление§	NG G 20/10 мбар
– дополнительно	NG G 20/13 мбар - LPG G 30/28-30 мбар -пропан 31/37 мбар
ВАРОЧНАЯ ПАНЕЛЬ
Конфорки
Задняя левая	Нормальная конфорка
Мощность	2000 Вт
Передняя левая	Конфорка быстрого нагрева
Мощность	2900 Вт
Передняя правая	Дополнительная конфорка
Мощность	1000 Вт
Задняя правая	Нормальная конфорка
Мощность	2000 Вт
ДУХОВКА/ГРИЛЬ
Главный духовой шкаф	Газовая духовка
Лампочка внутреннего освещения	15–25 Вт
Гриль: потребляемая мощность	2.2 кВт
Духовка: расход газа	2.5 кВт

При усовершенствовании качества продукции технические характеристики могут быть изменены без предварительного уведомления.

Значения, указанные на этикетках изделия или в сопроводительной документации, получены в лабораторных условиях согласно соответствующим стандартам. Эти данные могут быть иными в зависимости от условий эксплуатации изделия.

Иллюстрации в данном руководстве являются схематичными и могут несколько отличаться от конкретного изделия.

Характеристики горелок

Расположениеконфорки	2000 ВтЗадняя левая	2900 ВтПередняя левая	1000 ВтПередняяправая	2000 ВтЗадняя правая
Тип газа /давление
G 20/10 мбар	125	155	90	125
G 20/13 мбар	116	145	84	116
G 20/20 мбар	103	115	72	103
G 30/28-30 мбар	72	87	50	72
G 31/ 37 мбар	72	87	50	72

Тип газа / давление	Газовая духовка
G 20/10 мбар	130
G 20/13 мбар	128
G 20/20 мбар	115
G 30/28-30 мбар	73
G 31/ 37 мбар	73

3 Установка

Прибор должен устанавливаться квалифицированным специалистом в соответствии с действующими нормами и правилами. В противном случае гарантия аннулируется. Производитель не несет ответственности за повреждения в результате выполнения работ лицами, не имеющими соответствующей квалификации. Это может привести к аннулированию гарантии.

i	Подготовка места установки,электрического и газового оборудованияобеспечивается покупателем.
	ОПАСНО:Бытовой прибор следует устанавливатьв соответствии со всеми местныминормами по подключению газовогои/или электрического оборудования.
	ОПАСНО:Прежде чем приступить к установке,визуально проверьте отсутствиевнешних дефектов духового шкафа.При наличии дефектов неустанавливайте его. Поврежденныеэлектроприборы представляют собойугрозу вашей безопасности.

До начала установки

Для того чтобы обеспечить наличие необходимых зазоров для циркуляции воздуха под плитой, рекомендуем устанавливать ее на твердом основании так, чтобы ножки не погружались в ковер или мягкое напольное покрытие. Кухонный пол должен выдерживать вес прибора с учетом веса посуды и продуктов.

• Ее можно использовать с кухонными шкафами с обеих сторон, однако следует оставить свободное пространство минимум 400 мм над уровнем конфорок, а также боковое свободное пространство не менее 65 мм между плитой и стеной, перегородкой или высоким кухонным шкафом.
• Плита может также стоять отдельно. Обеспечьте свободное расстояние не менее 750 мм от поверхности плиты до поверхностей над ней.
  • В случае установки надплитного воздухоочистителя соблюдайте инструкции его производителя в отношении высоты монтажа устройства (мин. 650 мм).
• Это устройство соответствует требованиям к приборам класса 1, и его можно устанавливать так, чтобы задняя и одна из боковых стенок примыкали к стенам помещения, стенкам кухонных шкафчиков или бытовых приборов любой высоты. Кухонная мебель или бытовые приборы, примыкающие с другой стороны, должны быть не выше прибора.

- Вся кухонная мебель, рядом с которой устанавливается устройство, должна быть термостойкой (не менее 100 °C).

Вентиляция помещения

В помещении должно быть открывающееся окно, а в некоторых помещениях необходимо также наличие постоянной вентиляции.

Забор воздуха для процесса горения производится в помещении, и уходящие газы выделяются непосредственно в помещение. Поэтому для безопасной эксплуатации устройства необходимо обеспечить хорошую вентиляцию помещения. Если в помещении нет окна или двери, пригодных для вентиляции, необходимо установить дополнительные средства вентиляции.

Устройство может устанавливаться в кухне, в кухне-столовой или в жилой комнате, но не в помещении с ванной или душем. Плиту запрещается устанавливать в жилой комнате площадью менее 20 м2. ^3 .

Не устанавливайте плиту в помещении, находящемся ниже уровня поверхности, если оно не выходит на уровень поверхности хотя бы одной стороной.

Размер помещения	Вентиляционный проем
менее 5 m^3	не менее 100 cm^2
5 m^3 до 10 m^3	не менее 50 cm^2
более 10 m^3 'den	не требуется
В подвальном помещении	не менее 65 cm^2

Установка и подключение

Прибор следует устанавливать и подключать в соответствии с действующими нормами и правилами.

Не устанавливайте изделие рядом с холодильником или морозильной камерой. Поскольку духовой шкаф излучает тепло, холодильники будут потреблять больше электроэнергии.

• Переносить прибор должны не менее двух человек.

- Прибор следует устанавливать прямо на пол. Не устанавливайте прибор на подставки.

Не перемещайте устройство, держась за дверцу и/или за ручку дверцы. Дверца, ручка или петли могут повредиться.

Подключение к электросети

Подключайте прибор к розетке или линии с заземлением, защищенную предохранителем, мощность которого соответствуют данным, приведенным в таблице "Технические характеристики". Установку заземление должен выполнять квалифицированный специалист (при использовании прибора с трансформатором или без него). Наша компания не несет ответственности за ущерб, понесенный вследствие использования прибора без заземления, выполненного в соответствии с местными нормами и правилами.

ОПАСНО:

Подключение прибора к электросети должен выполнять квалифицированный специалист, имеющий право на выполнение таких работ. Гарантийный период начинается только после правильной установки. Производитель не несет ответственности за повреждения в результате выполнения работ лицами, не имеющими соответствующей квалификации.

ОПАСНО:

Шнур питания не должен быть сдавлен, изогнут или зажат, а также не должен соприкасаться с нагревающимися компонентами изделия.

Замену поврежденного шнура питания должен выполнять квалифицированный электрик. В противном случае это может привести к поражению электрическим током, короткому замыканию или возгоранию!

Параметры электрической сети должны соответствовать данным, указанным на паспортной табличке прибора. Паспортную табличку можно увидеть либо при открытой дверце или нижней крышке, либо на задней стенке прибора, в зависимости от типа прибора.

Шнур питания прибора должен соответствовать параметрам, указанным в таблице "Технические характеристики".

К штепсельной вилке шнура питания после установки должен быть обеспечен легкий доступ (не прокладывайте шнур над варочной поверхностью).

ОПАСНО:

Перед выполнением каких-либо электромонтажных работ отключите прибор от электрической сети. Существует риск поражения электрическим током!

Включите шнур питания в розетку.

Подключение газа

ОПАСНО:

Подключение прибора к электрической сети должен выполнять квалифицированный специалист, имеющий право на выполнение таких работ. Непрофессиональный ремонт может привести к взрыву или отравлению газом! Производитель не несет ответственности за повреждения в результате выполнения работ лицами, не имеющими соответствующей квалификации.

ОПАСНО:

Перед выполнением каких-либо работ по монтажу газовых приборов перекройте подачу газа. Это может привести к взрыву!

- Тип и давление газа, на которые отрегулирован прибор, указаны на паспортной таблице или маркировке.

На ваше изделие может подаваться природный газ (NG).

• Перед установкой прибора необходимо подготовить подвод природного газа.
- При необходимости можно поменять местами штуцер и заглушку на патрубках на задней стенке духовки в соответствии с местом расположения газового крана.

1 Заглушка

2 Штуцер

• К выпускному отверстию источника газа должна быть присоединена гибкая подводка для подвода газа к прибору, закрытая заглушкой. При установке прибора представитель службы газа вынет заглушку и присоединит прибор к газовой сети с помощью муфты.
  • Газовый вентиль должен находиться в легкодоступном месте.
• Если впоследствии возникнет необходимость перевести прибор на другой вид газа, обратитесь в фирменный сервисный центр для получения консультации о том, как выполнить такой переход.

ОПАСНО:

Газовый шланг не должен быть сдавлен, изогнут или зажат, а также не должен соприкасаться с нагревающимися компонентами изделия. Поврежденный газовый шланг может привести к взрыву.

• Придвиньте прибор к стене кухни.
- Регулирование ножек духовки При наличии вибрации посуда во время приготовления может сдвигаться. Для предотвращения опасных ситуаций

необходимо, чтобы прибор стоял ровно и устойчиво.

В целях безопасности, выровняйте прибор с помощью 4 регулируемых ножек ножки. Для этого поворачивайте их влево и вправо до тех пор, пока прибор не будет ровно стоять на столешнице.

Окончательная проверка

1. Проверьте, работают ли электрические компоненты.
2. Откройте подачу газа.
3. Проверьте места подключение газа на надежность закрепления и герметичность.
4. Зажгите горелки и проверьте внешний вид пламени.

Пламя должно быть голубым и иметь обычную форму. Если пламя имеет желтоватый оттенок, проверьте положение накладки горелки или прочистите горелку.

Переход на другой вид газа

ОПАСНО:

Перед выполнением каких-либо работ по монтажу газовых приборов перекройте подачу газа. Это может привести к взрыву!

Для перехода на другой вид газа необходимо заменить все форсунки прибора и отрегулировать все краны для уменьшения подачи газа.

Замена форсунок в горелках

1. Снимите накладку горелки и выньте корпус горелки.
2. Вывинтите форсунки, поворачивая против часовой стрелки.
3. Вставьте новые форсунки.
4. Проверьте соединения на надежность закрепления и герметичность.

Расположение новых форсунок указано на упаковке или в таблице на Характеристики горелок, стр. 14.

1 Устройство газ-контроля (в зависимости от модели)
2 Свеча зажигания
3 Форсунка
4 Горелка

Не снимайте газовые краны горелок без особой необходимости. В случае необходимости замены кранов обращайтесь только в фирменный сервисный центр.

Регулировка газовых кранов для уменьшения подачи газа

1. Зажгите горелку, которую нужно отрегулировать, и установите ручку регулятора в положение минимального пламени.
2. Снимите ручку регулятора с газового крана.
3. К винту регулировки подачи газа применяйте отвертку соответствующего размера.

Для сжиженного нефтяного газа (бутанпропан) следует повернуть винт по часовой стрелке. Для природного газа следует повернуть винт на один оборот против часовой стрелки.

» Нормальная высота прямого пламени при установке регулятора в положение минимального пламени должна составлять 6-7 мм.

1. Если пламя выше, чем нужно, поверните винт по часовой стрелке, если ниже – поверните в противоположную сторону.

2. В качестве заключительной проверки установите регулятор конфорки в положение максимального и

минимального пламени и проверьте воспламенение и выключение огня. Положение винта регулировки подачи зависит от типа газового вентиля, используемого в устройстве.

1 Винт регулировки подачи газа

1 Винт регулировки подачи газа

Замена форсунки в духовке

1. Отвинтите винты, которыми крепится задняя стенка.

Top-down view of a computer chassis showing internal compartments and ventilation slots (no text or symbols)

1. Отвинтите два винта (2) держателя форсунки (1).

Technical illustration of a mechanical component with labeled parts (1 and 2), showing internal structure and mounting bracket (no text or symbols beyond labels)

1 Держатель форсунки
2 Винт
3. Извлеките держатель форсунки.
4. Вывинтите форсунку, поворачивая против часовой стрелки.
5. Вставьте новую форсунку.

Регулировка для уменьшения подачи газа к духовке

Для надлежащей работы духовки очень важно проверить регулировку подачи газа. Чтобы обеспечить безопасную эксплуатацию

устройства, будьте предельно внимательны при выполнении этих действий.

1. Зажгите горелку, которую нужно отрегулировать, и установите ручку регулятора в положение максимального пламени.
2. Закройте дверцу духовки и подождите 10-15 минут, пока духовка будет готова к регулировке.
3. Снимите ручку регулятора.
4. Через 15 минут установите регулятор горелки духовки в положение минимального пламени.

1. Отрегулируйте высоту пламени горелки духовки до 2-3 мм с помощью винта 1 на термостате духовки. Чтобы уменьшить пламя, поверните винт по часовой стрелке, чтобы увеличить – против часовой стрелки.

Если температура в духовке слишком повысится, выключите духовку и обратитесь в фирменный сервисный центр, чтобы отремонтировать термостат.

Пропан/бутан

Затяните винт до конца

Природный газ

Ослабьте винт на пол-оборота

При замене типа газа необходимо также заменить и паспортную табличку прибора, содержащую информацию о потребляемом газе.

Для будущей транспортировки

• Сохраните оригинальную упаковочную коробку и перевозите прибор в ней. Следуйте указаниям, нанесенным на упаковке. Если оригинальная упаковочная кробка не сохранилась, заверните изделие в пузырчатую упаковку или поместите в плотный картон. Надежно заклейте клейкой лентой.
• Чтобы проволочная решетка и противень, которые хранятся внутри духовки, не повредили дверцу, поместите с внутренней стороны дверцы картонную полоску вровень с противнями. Прикрепите дверцу духового шкафа к боковым стенкам клейкой лентой.
• Закрепите накладки горелок и подставки для посуды клейкой лентой.
• Не поднимайте и не передвигайте духовой шкаф, держась за дверцу или за ручку дверцы.

Не размещайте на приборе никаких предметов и не ставьте его вертикально.

Осмотрите прибор снаружи на предмет возможных повреждений при транспортировке.

4 Подготовка к эксплуатации

Рекомендации по экономии электроэнергии

Эти рекомендации помогут вам использовать изделие экологически чистым способом и экономить электроэнергию.

• Используйте в духовом шкафу темную или эмалированную посуду: это позволит улучшить теплопередачу.
• Прогревайте духовой шкаф перед приготовлением пищи, если это рекомендуется в руководстве пользователя или в инструкциях по приготовлению продуктов.
  • Во время приготовления пищи не открывайте дверцу духового шкафа слишком часто.
• По возможности старайтесь готовить в духовом шкафу несколько блюд одновременно. При приготовлении пищи на решетку можно устанавливать по две емкости с продуктами.
  • Готовьте блюда одно за другим. Духовой шкаф уже будет прогрет.
• Размораживайте замороженные продукты перед приготовлением.
• Готовьте пищу в закрытой посуде. При приготовлении в открытой посуде энергопотребление может возрасти в 4 раза.
• Выбирайте конфорку соответственно размеру дна посуды. Обязательно выбирайте посуду соответственно объему приготовляемого блюда. Чем больше объем посуды, тем выше энергопотребление.

Подготовка к эксплуатации

Очистка прибора перед началом эксплуатации

Некоторые моющие средства и чистящие материалы могут повредить поверхность.

Не используйте для чистки агрессивные моющие средства, чистящие порошки/кремы, а также острые предметы.

1. Снимите все упаковочные материалы.
2. Протрите поверхность прибора влажной тканью или губкой и вытрите насухо.

Первоначальный прогрев

Прогрейте прибор в течение 30 минут, а затем выключите. Это обеспечит выгорание и удаление производственных загрязнений и покрытий.

ПРЕДУПРЕЖДЕНИЕ!

Горячие поверхности могут причинить ожоги!

Во время работы прибор может сильно нагреваться. Не прикасайтесь к горячим конфоркам, внутренним частям духового шкафа, нагревательным элементам и т.п. Не разрешайте детям приближаться к нему.

Помещая продукты в горячий духовой шкаф или вынимая их оттуда, обязательно пользуйтесь термостойкими рукавицами.

Газовая духовка

1. Выньте из духового шкафа все противни и решетку.
2. Закройте дверцу духового шкафа.
3. Включите газовую духовку на максимальную мощность (см. раздел Правила эксплуатации газовой духовки, стр. 26).
4. Дайте духовому шкафу поработать около 30 минут.
5. Затем выключите духовой шкаф (см. раздел Правила эксплуатации газовой духовки, стр. 26).

Духовой шкаф с грилем

1. Выньте из духового шкафа все противни и решетку.
2. Закройте дверцу духового шкафа.
3. Включите гриль на максимальную мощность (см. раздел Как пользоваться грилем, стр. 27).
4. Дайте духовому шкафу поработать около 30 минут.
5. Затем выключите духовой шкаф (см. раздел Как пользоваться грилем, стр. 27).

При первом включении в течение нескольких часов возможно выделение дыма и запаха. Это вполне нормально. Убедитесь, что кухня хорошо проветривается, чтобы удалить дым и запах. Не вдыхайте выделяющиеся дым и запахи.

5 Правила эксплуатации варочной панели

Общие сведения о приготовлении пищи

Не заполняйте кастрюлю растительным маслом более чем на одну треть. При нагревании масла не оставляйте варочную панель без присмотра. Остерегайтесь возгорания раскаленных масел. Не тушите огонь водой! При возгорании масла накройте посуду одеялом или влажной тканью. По возможности выключите варочную панель и позвоните в пожарную службу.

• Перед жареньем продукты нужно обязательно обсушивать. Опускайте продукты в горячий жир с осторожностью. Замороженные продукты перед жареньем следует полностью разморозить.
- Посуду, в которой разогревается жир, накрывать нельзя.
- Посуду следует ставить на плиту таким образом, чтобы ручки не нагревались над горячей поверхностью плиты. Не ставьте на плиту неустойчивую посуду, которая легко опрокидывается.
- Не ставьте на включенные конфорки пустую посуду – это может привести к ее повреждению.
- Не оставляйте включенными конфорки, на которых нет посуды – это может привести к повреждению плиты. Обязательно выключайте конфорки после окончания приготовления пищи.
- Не ставьте на плиту пластмассовую или алюминиевую посуду, так как на горячей поверхности они могут расплавиться. Такую посуду также не следует использовать для хранения пищевых продуктов.
- Можно использовать только посуду с плоским дном.

- Размер посуды должен соответствовать количеству продуктов. Тогда продукты не будут выплескиваться из посуды, и не придется лишний раз мыть плиту. Не кладите на конфорки крышки кастрюль. Размещайте посуду по центру конфорки. Если нужно переместить посуду на другую конфорку, поднимите ее и переставьте. Ни в коем случае не передвигайте посуду по поверхности плиты.

Приготовление пищи на газовой конфорке

• Диаметр пламени должен соответствовать размеру посуды. Пламя газовой конфорки следует регулировать таким образом, чтобы оно не выходило за пределы дна посуды. Посуду следует ставить по центру конфорки.

Эксплуатация варочных панелей

1 Нормальная конфорка 18-20 см
2 Конфорка быстрого нагрева 22-24 см
3 Дополнительная конфорка 12-18 см
4 Нормальная конфорка 18-20 см список рекомендованных диаметров посуды для использования на соответствующих конфорках.

Большой символ пламени соответствует максимальному уровню мощности, а маленький символ пламени – минимальному. В положении «выключено» (верхняя точка) подача газа к горелкам прекращается.

Розжиг газовых горелок

Розжиг газовых горелок выполняется с помощью кнопок поджига.

1. Прижмите регулятор горелки и
2. поверните его против часовой стрелки в сторону большого символа пламени.
3. Нажмите и отпустите кнопку розжига. Повторяйте эту процедуру, пока газ не загорится.
4. Установите нужный уровень мощности.

Выключение газовых горелок

Поверните регулятор зоны подогрева в положение «Выключено» (вверх).

Система предотвращения утечки газа (в моделях с термопарой)

3D rendered diagram of a circular object with a textured top and base, labeled with number 1 (no text or symbols on the object itself)

1. Система предотвращения утечки газа

Горелки снабжены предохранительным механизмом, прекращающим подачу газа, если пламя внезапно погаснет, например, его зальет жидкость.

• Для розжига прижмите регулятор и поверните его против часовой стрелки.
- Чтобы включить систему защиты, после воспламенения газа удерживайте регулятор в нажатом положении еще 3-5 секунд.
- Если после нажатия и отпускания регулятора пламя погаснет, повторите те же действия, удерживая регулятор в нажатом положении в течение 15 секунд.

ОПАСНО:

Если в течение 15 секунд розжиг горелки не произошел, отпустите кнопку.

Повторите попытку не ранее, чем через 1 минуту. Существует риск накопления газа и взрыва!

6 Правила эксплуатации духовки

Общие сведения о выпекании, жарении и приготовлении с грилем

ПРЕДУПРЕЖДЕНИЕ!

Горячие поверхности могут причинить ожоги!

Во время работы прибор может сильно нагреваться. Не прикасайтесь к горячим конфоркам, внутренним частям духового шкафа, нагревательным элементам и т.п. Не разрешайте детям приближаться к нему.

Помещая продукты в горячий духовой шкаф или вынимая их оттуда, обязательно пользуйтесь термостойкими рукавицами.

ОПАСНО:

Будьте осторожны, открывая дверцу духового шкафа, так как наружу может выходить пар.

Выпускаемый пар может обжечь вам руки, лицо и/или глаза.

Советы по выпеканию

• Используйте антипригарные металлические тарелки или алюминиевые контейнеры с соответствующим покрытием, либо термостойкие силиконовые формы.
• Рационально используйте площадь решетки.
• Устанавливайте форму для выпекания в середине решетки.
• Выбирайте правильное положение решетки перед включением духового шкафа или гриля. Не изменяйте положение решетки, когда духовой шкаф горячий.
  • Держите закрытой дверцу шкафа.

Советы по приготовлению жареных блюд

- Тушку курицы или индейки и большие куски мяса перед приготовлением рекомендуется сбрызнуть лимонным

соком и посыпать черным перцем. Тогда готовое блюдо будет вкуснее.

• Мясо с костями следует жарить на 15-30 минут дальше, чем такое же количества мяса без костей.
• На каждый сантиметр толщины мяса требуется приблизительно 4-5 минут времени приготовления.
• По истечении времени приготовления мяса оставьте его в духовом шкафу примерно на 10 минут. Сок лучше распределится внутри куска жареного мяса и не будет вытекать, когда вы будете разрезать мясо.
• Рыбу в термостойкой посуде следует готовить на решетке, установленной на средний или нижний уровень.

Советы по приготовлению продуктов на гриле

При приготовлении на гриле мясо, рыба или птица быстро подрумянивается, сверху образуется хрустящая корочка, и продукт не пересыхает. На гриле можно отлично приготовить не только тонкие куски мяса, шашлыки и сосиски, но и овощи с большим содержанием жидкости (например, помидоры и лук).

- Для приготовления на гриле разложите куски продуктов на решетке или на противне с решеткой так, чтобы площадь, занимаемая продуктами, соответствовала размерам нагревательного элемента.

• Вставьте решетку или противень с решеткой в духовку на нужный уровень. Если продукты готовятся на решетке, установите на нижний уровень поддон для сбора жира. Для облегчения чистки поддона налейте в него немного воды.

Продукты, которые не подходят для приготовления на гриле, могут привести к возгоранию. На гриле можно готовить только такие продукты, которые выдерживают интенсивный нагрев.

Не размещайте продукты слишком близко к задней части гриля. Эта зона нагревается сильнее всего, и жирные продукты могут загореться.

Правила эксплуатации газовой духовки

Circular device with a grid pattern and a small square icon above it (no text or symbols)

Для управления газовой духовкой используется ручка регулятора газовой горелки. При положении "Выключено" (вверх) подача газа прекращается.

Если при использовании газовой духовки включить вентилятор, можно достичь более однородных результатов приготовления.

Включение газовой духовки

Для розжига духовки используется кнопка поджига.

1. Откройте дверцу духовки.

2. Прижмите ручку регулятора газовой горелки духовки и поверните ее против часовой стрелки.

3. Нажмите и отпустите кнопку поджига.

4. Прижмите и не отпускайте ручку регулятора газовой горелки духовки в течение 3-5 секунд.
   » Повторяйте эту процедуру, пока газ не загорится.

5. Прижмите и не отпускайте ручку регулятора газовой горелки духовки в течение 3-5 секунд. Проверьте, появилось ли пламя.
6. Выберите нужную мощность горелки, установив регулятор на соответствующую отметку.
7. В случае отсутствия электричества зажгите газ с помощью зажигалки для газовой плиты через контрольное отверстие.

ОПАСНО:

Существует риск сжатия газа и взрыва!

Не пытайтесь разжечь газ дольше 15 секунд. Если в течение 15 секунд розжиг горелки не произошел, выключите варочную панель и подождите 1 минуту. Проверите помещение, прежде чем повторить попытку розжига горелки. Существует риск сжатия газа и взрыва!

Выключение газовой духовки

1. Поверните ручку регулятора горелки духовки в положение "Выключено" (вверх).

Температура нагрева при различных уровнях мощности газовых горелок:

Уровень мощности газовой горелки	1	2	3	4	5
Температура в °C	170	180	200	230	280

Время приготовления блюд

1-й полкой духового шкафа является нижняя полка.

Максимальная нагрузка на противень – 4 кг.

Значения времени в этой таблице следует считать справочными. Они могут изменяться в зависимости от температуры продуктов, толщины, вида и ваших кулинарных предпочтений.

Чтобы брызги на попадали на под духовки и не пачкали духовку, ставьте блюдо на противень для выпечки.

Выпечка и жарение

Продукты	Разогрев *	Уровень размещения	Положение ручки регулятора	Время приготовления
Яблочный пирог	10 мин.	3	1	60...70 мин.
Фруктовый торт	10 мин.	3	1	60...70 мин.
Пирог	10 мин.	3	1	60...70 мин.
Печенье	10 мин.	4	1...2	30...40 мин.
Выпечка	10 мин.	3...4	1...2	40...50 мин.
Торт	10 мин.	3	1...2	60...70 мин.
Сухое печенье	10 мин.	4	1...2	30...40 мин.
Жареная баранина	10 мин.	4...5	3	35...45 мин. на каждые 450 г + 30 мин.
Ростбиф	10 мин.	3...4	3	100...130 мин. на каждые 450 г + 30 мин.
Индейка	10 мин.	3	3	100...130 мин. на каждые 450 г + 30 мин.
Птица	10 мин.	3	1...2	100...130 мин. на каждые 450 г + 25 мин.
Запеканки	10 мин.	4	1...2	90...120 мин.§
Рыба	10 мин.	3	1...2	45...55 мин.
Макароны	10 мин.	4	1...2	50...55 мин.
Пирожные	10 мин.	3...4	1	40...50 мин.
Песочный торт «Сендвич»	10 мин.	3	1	30...35 мин.
* при положении ручки регулятора 5 / § в зависимости от количества / * в зависимости от размера

Как пользоваться грилем

ПРЕДУПРЕЖДЕНИЕ! Закрывайте дверцу во время приготовления пищи на гриле. Горячие поверхности могут причинить ожоги!

Включение гриля

1. Поверните ручку выбора функций по часовой стрелке в положение «Гриль».
2. При необходимости прогрейте гриль около 5 минут.

» При этом включится индикаторная лампочка температуры.

Устанавливая ручку выбора функций в положение отключения (вверх), не поворачивайте ее по часовой стрелке.

Выключение гриля

1. Выключите духовку, повернув ручку выбора функций против часовой стрелки в положение отключения (вверх).

Положение направляющих

Если решетка упирается в заднюю стенку духовки, то эффективность гриля снижается. Чтобы гриль работал с максимальной эффективностью, выдвиньте решетку к передней части направляющих и отрегулируйте ее положение с помощью дверцы.

Interior view of a refrigerator with numbered compartments and ventilation ducts (no text or symbols)

Продукты, которые не подходят для приготовления на гриле, могут привести к возгоранию. На гриле можно готовить только такие продукты, которые выдерживают интенсивный нагрев.

Не размещайте продукты слишком близко к задней части гриля. Эта зона нагревается сильнее всего, и жирные продукты могут загореться.

Время приготовления блюд на гриле

Приготовление блюд на электрическом гриле

Продукты	Уровень размещения	Время приготовления на гриле (прибл.)
Рыба	4...5	20...25 мин. #
Курица (куски)	4...5	25...35 мин.
Отбивные из молодой баранины	4...5	20...25 мин.
Ростбиф	4...5	25...30 мин. #
Отбивные из телятины	4...5	25...30 мин. #
Гренки	4	1...2 мин.
* в зависимости от толщины

Использование часов в качестве сигнального таймера

Сигнальный таймер не влияет на работу духового шкафа. Он используется только для предупреждения. Например, его можно использовать для напоминания о том, что в определенное время нужно перевернуть продукты в духовом шкафу. Сигнальный таймер выдает сигнал по истечении заданного времени.

Настройка сигнального таймера

1. Чтобы изменить длительность звукового сигнала, поверните ручку «Time Adjustment» (Установка времени) по часовой стрелке.
2. По истечении времени приготовления прозвучит звуковой сигнал, и ручка автоматически повернется против часовой стрелки. Сигнальный таймер не влияет на работу духовки.

Выключите духовку, повернув ручку выбора функций по часовой стрелке в положение «Выключено».

7 Уход и техническое обслуживание

Общие сведения

Регулярно выполняйте чистку прибора. Это позволит продлить срок его службы, а также избежать многих проблем.

ОПАСНО:

Перед выполнением работ по обслуживанию и чистке отключите прибор от электрической сети. Существует риск поражения электрическим током!

ОПАСНО:

Дайте изделию остыть, прежде чем приступить к чистке. Горячие поверхности могут причинить ожоги!

• Прибор следует тщательно чистить после каждого использования. Так легче удалять остатки пищи, которые могут пригореть при следующем использовании прибора.
• Для чистки прибора не требуются специальные чистящие средства. Прибор можно вымыть теплой водой с добавлением жидким моющего средства, используя мягкую ткань или губку. А затем протереть сухой тканью.
• Обязательно протирайте прибор насухо после чистки и сразу же удаляйте попавшую на него жидкость.
• Не используйте для чистки ручки и поверхностей из нержавеющей стали чистящие средства, содержащими кислоту или хлор. Эти детали можно протирать мягкой тканью, смоченной в жидком моющем средств (без абразивных добавок), стараясь тереть в одном направлении.
• Не используйте для чистки стеклянной крышки металлические скребки и абразивные чистящие средства, чтобы не повредить поверхность стекла.

Некоторые моющие средства и чистящие материалы могут повредить поверхность. Не используйте для чистки агрессивнь моющие средства, чистящие порошки/кремы, а также острые предметы.

Не используйте для чистки устройства пароочистители, поскольку это может привести к поражению электрическим током.

Чистка варочной панели

Газовые варочные панели

1. Снимите и вымойте конфорки и накладки горелок.
2. Вымойте варочную панель.
3. Аккуратно установите накладки горелок на свои места.
4. При установке верхних решеток следите за тем, чтобы горелки находились точно по центру конфорок.

Чистка панели управления

Очистьте панель управления и ручки- регуляторы влажной тканью и вытрите насухо.

Для чистки панели управления не снимайте кнопки/ручки-регуляторы. Так можно повредить панель управления!

Чистка духовки

Чистка дверцы духовки

Мойте дверцу духовки мягкой тканью или губкой, смоченной в теплой воде с добавлением жидкого моющего средства, и вытирайте сухой тканью.

Не используйте для чистки дверцы моющие средства с абразивными веществами или металлические скребки. Они могут поцарапать поверхность и повредить стекло.

Снятие дверцы духового шкафа

1. Откройте переднюю дверцу (1).
2. Откройте зажимы на корпусе петли (2) с правой и левой стороны передней дверцы, нажав на них, как показано на рисунке.

1 Передняя дверца
2 Петля
3 Духовой шкаф

Technical diagram of a mechanical assembly with a rotating component (no text or symbols visible)

1. Откройте переднюю дверцу наполовину.
2. Снимите переднюю дверцу, потянув ее вверх и освободив от правой и левой петли.

Для установки дверцы на место следует выполнить в обратном порядке действия по снятию. Не забудьте закрыть зажимы на корпусе петли при установке дверцы на место.

Замена лампочки освещения духового шкафа

ОПАСНО:

Во избежание поражения электрическим током, прежде чем заменять лампочку, убедитесь в том, что электроприбор отсоединен от сети и остыл. Горячие поверхности могут причинить ожоги!

Для освещения духового шкафа используется специальная электрическая лампочка, которая может выдерживать температуру до 300 С. Дополнительные сведения см. в разделе "Технические характеристики, стр. 13". Лампочки освещения духового шкафа можно приобрести в фирменных сервисных центрах.

Расположение лампочки может отличаться от изображения на рисунке.

Замена круглой лампочки освещения духового шкафа

1. Отсоедините духовой шкаф от электросети.
2. Снимите стеклянный плафон, повернув его против часовой стрелки.

Close-up of a hand holding a circular component with a ring, next to a mechanical component (no visible text or symbols)

1. Выверните лампочку освещения духовки, поворачивая ее против часовой стрелки, и установите на ее место новую.
2. Установите на место стеклянный плафон.

8 Поиск и устранение неисправностей

Во время работы из духового шкафа выделяется пар.

- Вполне нормально, если пар выделяется во время работы. >>> Это не является неисправностью.

При нагревании и охлаждении прибор издает металлические шумы.

- При нагревании металлические детали могут расширяться и издавать звуки. >>> Это не является неисправностью.

Прибор шкаф не работает.

- Плавкий предохранитель неисправен или сработал. >>> Проверьте плавкие предохранители в блоке предохранителей. При необходимости замените их или включите. - Духовой шкаф не включен в (заземленную) розетку электросети. >>> Проверьте соединение штепсельной вилки.

При розжиге не вспыхивает искра.

- Нет тока. >>> Проверьте предохранители в блоке предохранителей.

Газ не поступает.

• Перекрыт общий газовый кран. >>> Откройте газовый кран. • Перегиб газового шланга. >>> Правильно расположите газовый шланг.

Горелки плохо горят или вообще не горят.

- Горелки засорены. >>> Очистите компоненты горелки. - Горелки влажные. >>> Просушите компоненты горелки. - Накладка горелки плохо установлена. >>> Правильно установите накладку горелки. - Перекрыт газовый кран. >>> Откройте газовый кран. - Газовый баллон пуст (при использовании сжиженного газа). >>> Замените газовый баллон.

Если вы не можете устранить неполадки, несмотря на выполнение инструкций, приведенных в данном разделе, обратитесь к представителю авторизованной сервисной службы. Не пытайтесь самостоятельно отремонтировать неисправный электроприбор.
