BEDIENUNGSANLEITUNG VT265 VORWERK

1 Für Ihre Sicherheit

1.1 Bestimmungsgemäße Verwendung 7
1.2 Gefahrenhinweise ..... 10
1.3 Gefahrenstufen ..... 14

2 Erste Schritte

2.1 Vorsatzgerät ansetzen ..... 15
2.2 Parkposition und Saugposition . 16
2.3 Netzanschluss....18

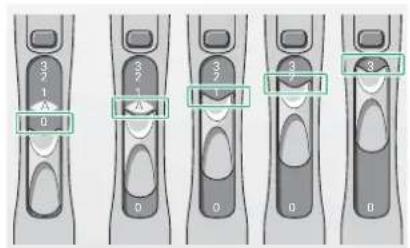

2.4 Ein- und ausschalten, Saugstufe einstellen ..... 19

3 Bedienung 20

3.1 Hartbodendüse 40 ..... 21
3.2 Elektrobürste 360....22

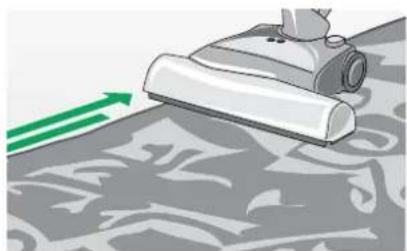

3.2.1 Bürstsaugen 23
3.2.2 Teppichreinigen mit dem Frischer-Kit 360 ..... 26
3.2.3 Matratzen reinigen ..... 32

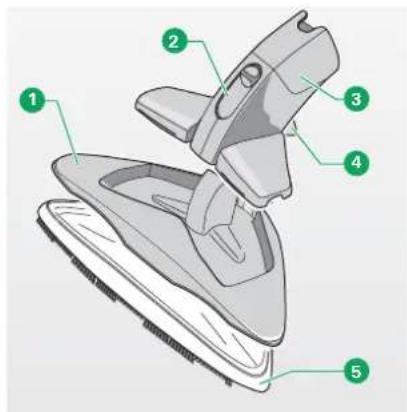

3.3 SP 520 Hartbodenreiniger .... 35
3.3.1 Das Hartbodenreiniger-Zubehör 36

3.3.2 Hartbodenreiniger ein- und ausschalten ..... 38

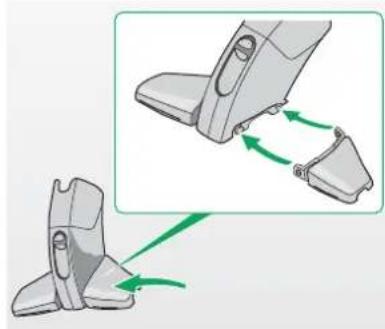

3.4 Polsterboy 420 ..... 45
3.5 Fensterreinigungs-Set ..... 47
3.5.1 Bedienung des Fensterreinigungs-Sets ..... 49
3.5.2 Fensterscheiben reinigen ..... 50
3.5.3 Koboclear trocknen lassen ... 51
3.5.4 Getrocknetes Koboclear absaugen 51
3.6 Weiteres Zubehör ..... 52
315.1 Variodüse 14....52
3.6.2 Softdüse 14 ..... 54
3.6.3 Flexodüse 14 ..... 55

4 Wartung 57

4.1 Ersatzteile und Verbrauchsmaterialien ..... 58
4.2 Wartung des VT 265 ..... 59
4.2.1 Verbrauchs- und Wechselanzeigen....59

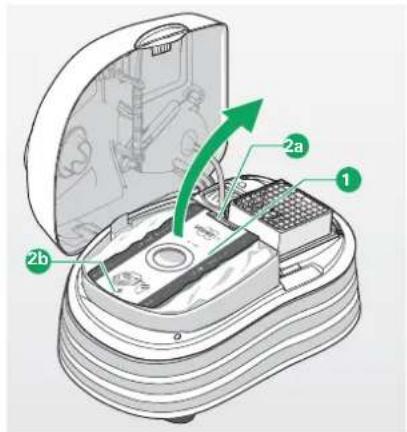

4.2.2 Filterraum öffnen ..... 60

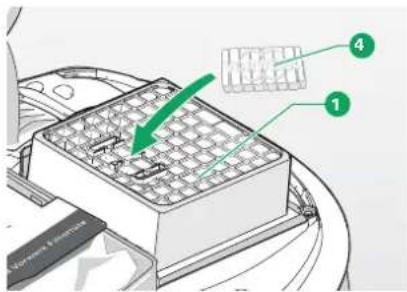

4.2.3 3-in-1-Premium-Filtertüte wechseln....60
4.2.4 Motorschutzfilter einsetzen . . . 61
4.3 Elektrobürste 360....62
4.3.1 Prüfen und reinigen ..... 62

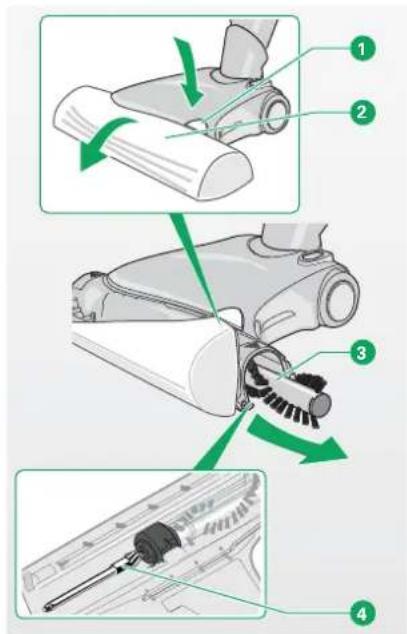

4.3.2 Bürsten wechseln ..... 63

4.4 SP 520 Hartbodenreiniger .... 64
4.4.1 Dichtlippenrahmen prüfen und reinigen....65
4.4.2 Saugkanal prüfen ..... 66
4.5 Polsterboy 420....67
4.6 Fensterreinigungs-Set ..... 68
4.7 Weiteres Zubehör 69

5 Störungsbehebung ..... 70

6 Entsorgung und Umweltschutz .....80

6.1 Entsorgung des Gerätes ..... 80
6.2 Entsorgung der Verpackung . . . 80
6.3 Informationen zum Umweltschutz 81

7 Garantie 83

8 Serviceleistungen .....83

9 Technische Daten .....84

Art und Umfang des Zubehörs variiert im Lieferumfang. Zubehör kann optional erworben werden.

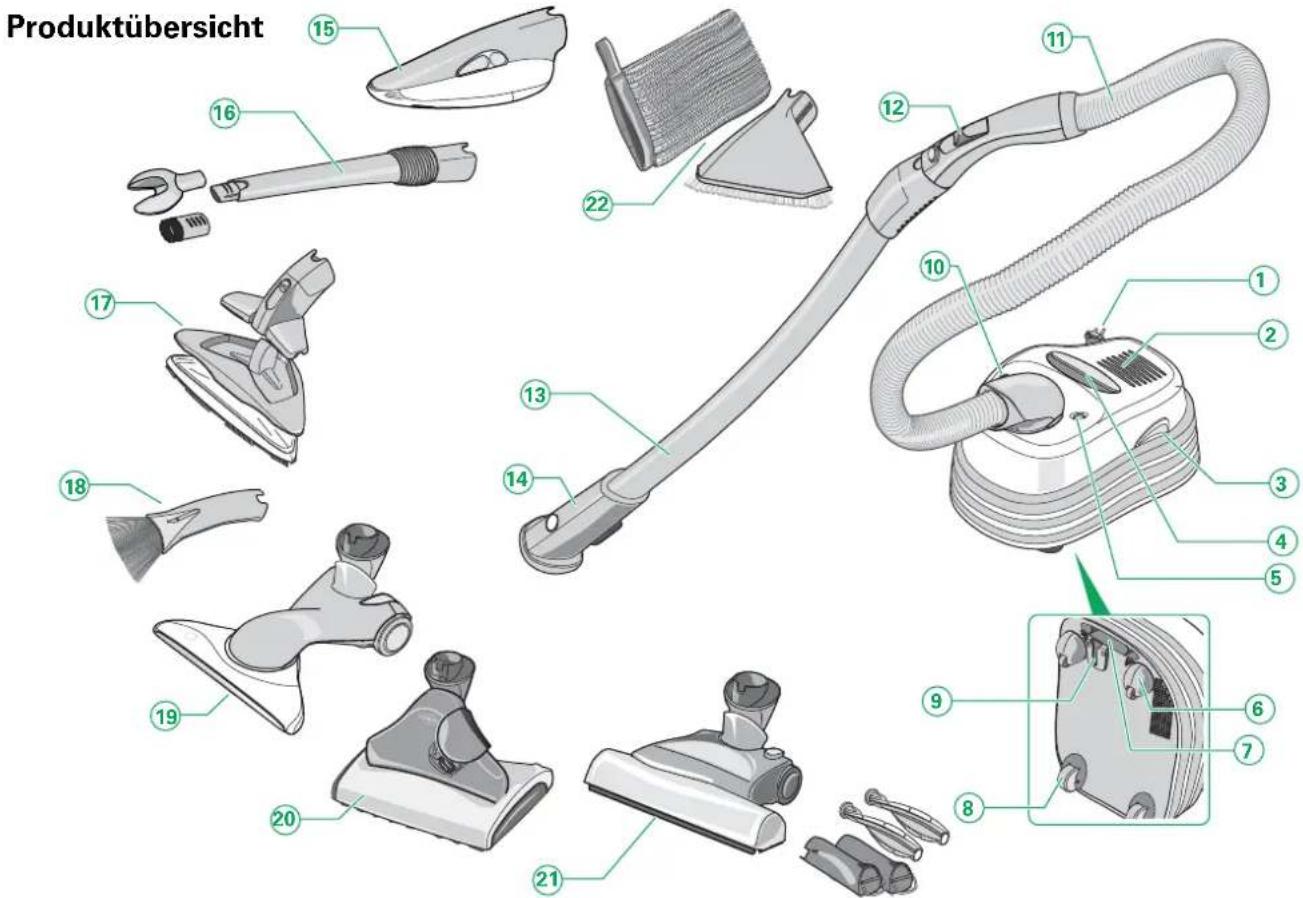

Legende

Pos. VT	265 (Tiger)
1	Anschlussleitung mit Kabelspuler (verdeckt/im Innenraum)
2	Luftaustritt
3	Deckelentriegelung
4	Tragegriff
5	Saugleistungsanzeige
6	Lenkrollen
7	Griffmulde (verdeckt auf der Unterseite)
8	Laufrollen (verdeckt auf der Unterseite)
9	Saugrohrhalter (verdeckt)
10	Betriebsanzeige

Pos. Zubehör
Elektrisches Zubehör:
11	Elektro-Saugschlauch 260/265 (ESS 260/265)
12	Hauptschalter (am Elektro-Saugschlauch)
13	Elektro-Saugrohr 260/265 (ESR 260/265)
14	Anschlussstutzen (am Elektro-Saugrohr)
15	Polsterboy 420 (PB 420)

Pos. Zubehör
Nicht elektrisches Zubehör:
16	Variodüse 14 (VD 14) mit Bohraufsatz und Pinselaufsatz
17	Flexodüse 14 (FD 14) mit Flächenaufsatz
18	Softdüse 14 (SD 14)

Pos. Vorsatzgeräte zur Bodenpflege
Nicht elektrisches Zubehör:
19	Hartbodendüse 40 (HD 40)– zum Saugen von Hartböden
Elektrisches Zubehör:
20	SP 520 Hartbodenreiniger– zum Saugen und Feuchtreinigen von Hartböden
21	Elektrobürste 360 (EB 360) mit Frischer-Kit 360 (FK 360) und Matratzenbürsten 360 (MB 360)– zum Saugen und Reinigen von Teppichböden, Hartböden und Matratzen

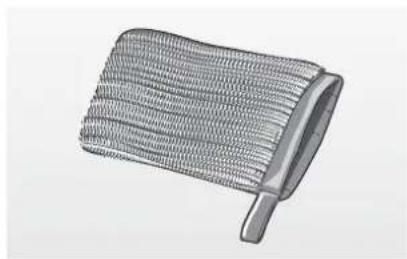

22	Fensterreinigungs-Set mit Glasdüse 14 (GD 14), Mikrofaser-Handschuh GT 14

Vorbemerkung

Herzlichen Glückwunsch zu Ihrem neuen Vorwerk Bodenstaubsauger Tiger VT 265. Der leichte und wendige Tiger wird Sie über viele Jahre begleiten und Ihrem Zuhause Glanz und Sauberkeit verleihen. Mit dem individuellen und praktischen Zu behör werden Sie viel Spaß beim Reinigen Ihres Haushaltes haben.

Vor dem Start

• Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den Tiger mit dem Zubehör zum ersten Mal benutzen.
• Bewahren Sie die Gebrauchsanleitung für die zukünftige Nutzung auf. Sie ist ein wichtiger Bestandteil des Tiger und muss dem Produkt beiliegen, wenn Sie es anderen Personen überlassen.

Zeichen und Symbole

Am Text fi nden Sie die folgenden Symbole mit ihrer Bedeutung:

Warnsymbol

Verweis auf den Vorwerk Kundenservice/Support

Symbol für einen Tipp

Verweis auf die Vorwerk Internetpräsenz

Handlungsanweisung

Eignung der Geräte für Fußböden

Teppichart EB 360 SP 520 HD	40
Veloursteppiche ++ --
Schlingenauslegware ++ --
Berberteppiche +* --
Sisalböden +* --
leichte, lose Teppiche +* --
hochflorige Teppiche (>1,5 cm)	+* --
Seidenteppiche +* --
Teppiche mit langen, in sich verdrillten Fasern (Saxony)	-	-	-
lose geknüpfte Teppiche	-	--
Flokati, Fell	-	--

*) mit Softfunktion
Tab. 1.1 Eignung der Vorsatzgeräte für Teppicharten

Die Symbole bedeuten:

++ hervorragend geeignet

+ sehr gut geeignet

- nicht geeignet

Hinweis!

- Beachten Sie die detaillierten Anwendungshinweise in den folgenden Kapiteln.

Hartbodenart	EB 360	SP 520	HD 40
versiegelte Holzböden (z. B. Parkett, Dielen aus Buche oder Eiche)	+ + ^*	+ +^1	+
Laminat	+ + ^*	++	+
geölte Holzböden (z. B. Dielen, Parkett aus Buche, Eiche)	+ ^*	+ +^1	+
PVC, CV, Linoleum	+ ^*	++	+
Natursteinböden (z. B. Marmor, Granit, Schiefer)	+ ^*	+ +^2	+
Tonböden (z. B. Terrakotta)	+ ^*	+ +^2	+
keramische Fliesen und Feinsteinzeug	+ + ^*	++	+
versiegelter Korkboden	+ + ^*	+ +^1	+
empfindliche Natursteinböden (z.B. Solnhofer Platten)	-	+ +^2	+
raue Betonböden (z. B. Waschbeton)	-	-	+
nicht versiegelte Holzböden aus Weichholz (z. B. Kiefer, Fichte)	-	+ +^1	+
nicht versiegelter Korkboden	-	+ +^1	+

*) mit Softfunktion
1) für Trockenreinigung geeignet mit Reinigungstuch MF 520 Dry
2) mit Reinigungstuch MF 520 Soft
Tab. 1.2 Eignung der Vorsatzgeräte für Hartbodenarten

1 Für Ihre Sicherheit

Größtmögliche Sicherheit gehört zu den Eigenschaften der Vorwerk Produkte. Die Produktsicherheit des VT 265 und seines Zubehörs kann jedoch nur dann gewährleistet werden, wenn Sie dieses Kapitel beachten.

1.1 Bestimmungsgemäße Verwendung

Hinweis!

Diese Geräte können von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

VT 265 (Tiger)

Der Tiger ist ausschließlich für die Staubbeseitigung im häuslichen Bereich bestimmt. Der Staubsauger darf nur mit dem dazugehörigen Vorwerk Zubehör verwendet werden.

- Entnehmen Sie den Tabellen 1.1 und 1.2 (siehe Seite 6), für welche Teppich- und Hartbodenarten die Vorsatzgeräte geeignet oder nicht geeignet sind.

Elektrobürste 360

Die Elektrobürste darf nur in Verbindung mit einem Vorwerk Säubsauger verwendet werden. Sie ist nur zur Pflege von Böden, Teppichen und Matratzen bestimmt.

Die Elektrobürste ist nur zur Anwendung auf den in Tabelle 1.1 und 1.2 angegebenen Teppich - bzw. Hartbodenarten bestimmt. Folgende Teppicharten und Beläge dürfen keinesfalls mit der Elektrobürste gereinigt werden: Felle, Flokati und ähnliche Teppiche mit langen, in sich verdrillten Fasern (Saxony), lose geknüpfte und lose gewebte Teppiche, extrem hochflorige Teppiche, nicht versiegelte Korkböden, nicht versiegelte Weichholzböden, Belgisch-Granit.

Frischer-Kit 360 und Matratzenbürsten 360

Das Frischer-Kit und die Matratzenbürsten dürfen nur in Verbindung mit der Elektrobürste und einem Vorwerk Staubsauger verwendet werden. Das Frischer-Kit und die Matratzenbürsten sind ausschließlich zur Verwendung mit trockenen Reinigungspulvern wie Vorwerk Kobosan active und Lavenia bestimmt. Sie dürfen nicht in Verbindung mit flüssigen, schaumförmigen oder feuchten Reinigungsmitteln verwendet werden.

Hartbodendüse 40

Die Hartbodendüse ist nur zur Pflege von glatten Hartböden im häuslichen Bereich bestimmt.

SP 520 Hartbodenreiniger

Der SP 520 Hartbodenreiniger ist nur zur Anwendung auf den in Tab. 1.2 angegebenen Hartbodenarten bestimmt. Folgende Beläge dürfen keinesfalls feucht gereinigt werden: unbehandelte Korkböden, unbehandelte Fliesen böden, unbehandelte Weichholzböden.

Fensterreinigungs-Set

Das Vorwerk Fensterreinigungs-Set ist ausschließlich zur Reinigung und Pflege von glatten, unbehandelten Glasflächen bestimmt. Geeignet sind Fenstergläser ohne besondere Ausrüstung durch Beschichtungen (z. B. Lotuseffekt), Spiegel oder Wintergärten aus Glas.

Nicht geeignet sind mattierte oder strukturierte Glasoberflächen (z. B. Frostglas im Bad, Glas mit Ornamenten) oder Kunststoffflächen (z. B. Plexiglas, Monitore, Fernseher), sowie Fenster mit offenporigen Fensterrahmen und Autoscheiben.

1.2 Gefahrenhinweise

Hinweis!

• Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den Tiger zum ersten Mal benutzen.
• Beachten Sie insbesondere die folgenden Hinweise.
• Bewahren Sie die Gebrauchsanleitung für die zukünftige Nutzung auf. Sie ist ein wichtiger Bestandteil des Tiger und muss dem Produkt beiliegen, wenn Sie es anderen Personen überlassen.

Gefahr eines Stromschlags!

- Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netz stecker.

- Ziehen Sie den Netzstecker nie an der Anschlussleitung, sondern am Netzstecker aus der Steckdose.

- Ziehen Sie den Netzstecker aus der Steckdose, damit die Anschlussleitung vom Kabelspuler eingezogen werden kann.

- Saugen Sie weder Flüssigkeiten oder feuchten Schmutz auf noch feuchte Fußmatten oder Teppiche ab.

- Benutzen Sie das Gerät nicht in feuchten Umgebungen.

- Benutzen Sie keinesfalls das elektrische Zubehör auf nassen Oberflächen oder in Außenbereichen.

- Reinigen Sie Ihr Gerät oder Ihr elektrisches Zubehör, insbesondere die Elektroanschlüsse des Elektro-Saugschlauches und des Elektro-Saugrohres, niemals mit Wasser oder feuchten Reinigern.

- Fahren Sie mit Ihren motorbetriebenen Vorsatzgeräten und der Elektrobürste nie über die Anschlussleitung oder andere auf dem Boden befindliche Kabel.

Warnung! Der Elektro-Saugschlauch enthält elektrische Verbindungen.

• Nicht zum Aufsaugen von Wasser verwenden.
• Zu Reinigungszwecken nicht in Wasser tauchen.
• Der Schlauch ist regelmäßig zu überprüfen und darf nicht verwendet werden, wenn er beschädigt ist.

Gefahr eines Stromschlags!

• Führen Sie Reparaturen an Ihrem Gerät nie eigenständig aus. Reparaturen an Elektrogeräten dürfen nur vom zuständigen Vorwerk Kundendienst ausgeführt werden.
• Führen Sie keine spitzen Gegenstände in die elektrischen Kontakte ein.
• Verändern Sie die Kontakte nicht.
• Tragen Sie das Gerät niemals an der Anschlussleitung.
• Betreiben Sie die elektrisch betriebenen Geräte oder die Anschlussleitung nicht weiter, wenn sie beschädigt sind.
• Setzen Sie sich bei Beschädigungen mit Ihrem nächstgelegenen Vorwerk Kundendienst in Verbindung.

Brandgefahr!

- Saugen Sie keine glühende Asche oder glimmenden Zigarettenstummel auf.

Explosionsgefahr!

- Saugen Sie keine explosiven oder leicht entflammbaren Stoffe auf.

Verletzungsgefahr durch Unterdruck!

- Saugen Sie niemals Körperteile an. Saugen Sie nicht in der Nähe von Kindern oder Haustieren.

- Saugen Sie mit dem Polsterboy kein Kopfhaar an.

Verletzungsgefahr durch Einklemmen!

- Halten Sie Abstand zu den beweglichen Teilen der elektrischen Vorsatzgeräte.

- Ziehen Sie den Netzstecker aus der Steck-dose, bevor Sie das Gerät abstellen oder unbeaufsichtigt lassen.

Erstickungsgefahr!

- Halten Sie Kleinteile wie Dovina Duftchips oder den Deckel der Revisionsöffnung der Hartbodendüse von Kindern fern.

Verlust der Allergiker-Eignung!

- Benutzen Sie ausschließlich originale Vorwerk Filter und Filtertüten. Verwenden Sie gebrauchte Filtertüten nicht wieder.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Benutzen Sie ausschließlich originale Vorwerk Produkte.
• Betreiben Sie das Gerät nur mit Wechselspannung und an einem durch einen Fachmann ordnungsgemäß installierten Anschluss.
• Benutzen Sie das Gerät ausschließlich mit der auf dem Typenschild angegebenen Wechselspannung.
• Benutzen Sie das Gerät nur mit eingelegtem Motorschutzfilter.
• Benutzen Sie das Gerät nur mit einer originalen Vorwerk Premium Filtertüte FP 265.

Das Gerät erfüllt die Sicherheitsvorschriften des Landes, in dem es durch eine autorisierte Vorwerk Organisation vertrieben wurde. Bei der Verwendung des Gerätes in einem anderen Land kann die Einhaltung örtlicher Sicherheitsstandards nicht garantiert werden. Vorwerk lehnt deshalb daraus resultierende Sicherheitsrisiken für den Nutzer ab.

1.3 Gefahrenstufen

- Beachten Sie zu Ihrer Sicherheit auch die Gefahrenhinweise, die im Text der folgenden Kapitel stehen.

Die Gefahrenhinweise der folgenden Kapitel erkennen Sie an dem Warnsymbol und/oder an einem Signal wort, das eine Gefahrenstufe anzeigt:

Gefahrenstufe	Warnsymbol	Signalwort	Mögliche Gefahren
3 Warnung			-Gefahr eines Stromschlags-Brandgefahr-Explosionsgefahr
2 Vorsicht			-Verletzungsgefahr
1 Hinweis!			-Beschädigungsgefahr durch unsachgemäßen Gebrauch-Sachbeschädigung durch unsachgemäße Anwendung

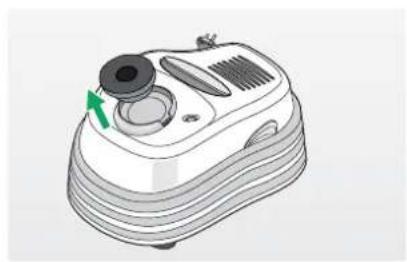

Bild 2.1 Stopfen entfernen

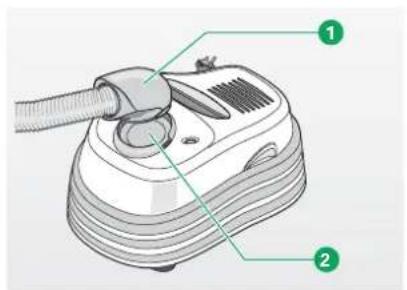

Bild 2.2 Elektro-Saugschlauch ansetzen

2 Erste Schritte

In diesem Kapitel erfahren Sie, wie Sie Ihren Tiger für den Gebrauch einrichten. Sie lernen die Grundfunktionen Ihres Tiger und den Umgang mit dem Gerät kennen.

Damit der Tiger beim Transport besser geschützt ist, wird der VT 265 mit einem Transportstopfen ausgeliefert. Bevor Sie den Tiger verwenden können, müssen Sie zunächst den Transportstopfen entfernen.

- Ziehen Sie den Transportstopfen aus der Anschlussöffnung des Tiger.

Sie wollen Ihren Tiger für die Bodenpflege einsetzen?	• Beginnen Sie mit dem Kapitel „2.1 Vorsatzgerät ansetzen“ auf Seite 15.
Sie wollen Ihren Tiger oberhalb des Bodens benutzen, z. B. für Polster, Vorhänge oder Mobiliar?	• Beginnen Sie mit dem Kapitel „2.3 Netzanschluss“ auf Seite 18.

2.1 Vorsatzgerät ansetzen

Elektro-Saugschlauch 260/265 ansetzen

• Setzen Sie den Elektro-Saugschlauch mit dem Anschlussstutzen 1 auf die Anschluss öffnung 2 des Tiger und drücken Sie den Anschlussstutzen nach unten.
• Achten Sie darauf, dass der Anschlussstutzen 1 des Elektro-Saugschlauches beidseitig hörbar einrastet.

Sobald der Anschlussstutzen eingerastet ist, ist der Elektro-Saugschlauch auf dem Staubsauger frei drehbar.

Bild 2.3 Elektro-Saugrohr ansetzen

Bild 2.4 Vorsatzgerät ansetzen (hier dargestellt: Elektrobürste)

Elektro-Saugrohr 260/265 ansetzen

• Setzen Sie den Handgriff ④ des Elektro-Saugschlauches auf das Anschlussstück ⑤ des Elektro-Saugrohres.
• Achten Sie darauf, dass der Handgriff 4 im Anschlussstück 5 des Elektro-Saugrohres hörbar einrastet.

Wenn Sie Ihr Gerät nicht zur Bodenpflege verwenden möchten, sondern oberhalb des Bodens, fahren Sie mit dem Abschnitt „Gerät tragen“ auf Seite 17 fort.

Vorsatzgerät ansetzen

Zur Bodenpflege können Sie eines der folgenden Vorsatzgeräte verwenden:

-Elektro bürste
-Hartbodendüse
-Pulilux

Das Ansetzen funktioniert bei den drei Vorsatzgeräten auf die gleiche Weise:

• Stecken Sie den Anschlussstutzen ① des Elektro-Saugrohres in das Gelenk ② am Vorsatzgerät, hier am Beispiel Elektrobürste erklärt.
• Achten Sie darauf, dass der Anschlussstutzen hörbar in das Gelenk einrastet.

2.2 Parkposition und Saugposition

Wenn Sie den Tiger mit einem der Vorsatzgeräte verbunden haben,

können Sie das Gerät in die Parkposition stellen oder in der Saugposition halten.

Bild 2.6 Tiger tragen

Bild 2.7 Gerät wegräumen und verstauen

In die Parkposition stellen

Wenn Sie Ihre Arbeit kurz unterbrechen möchten, können Sie den Tiger parken.

- Stellen Sie das Elektro-Saugrohr dafür senkrecht ① (Bild 2.5 auf S. 16) und kippen Sie es leicht nach vorne, sodass es im Gelenk des Vorsatzgerätes einrastet.

Anschließend steht das Elektro-Saugrohr mit dem Vorsatzgerät aufrecht auf dem Boden.

In die Saugposition stellen

In der Saugposition ist das Elektro-Saugrohr mit dem Vorsatzgerät frei beweglich und der Staubsauger kann in alle Richtungen gelenkt werden. Stellen Sie das Gerät auf folgende Weise von der Parkposition in die Saugposition:

- Halten Sie das Vorsatzgerät mit dem Fuß fest ② (Bild 2.5 auf S. 16) und kippen Sie das Elektro-Saugrohr zurück, sodass es hörbar aus der Parkposition ausrastet.

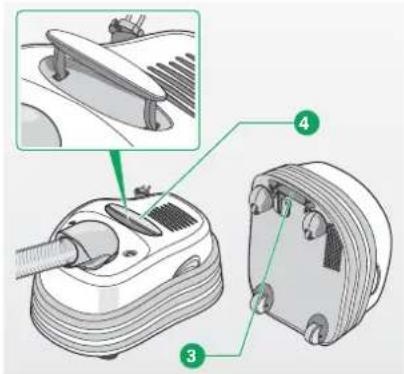

Gerät tragen

• Um den Tiger in der Wohnung zu transportieren oder auf Treppen zu verwenden, haben Sie zwei verschiedene Transportmöglichkeiten:
• an der Griffmulde ③ auf der Unterseite vorne
• am Tragegriff 4 an der Oberseite.
• Um den Tragegriff ④ zu verwenden, ziehen Sie ihn heraus.

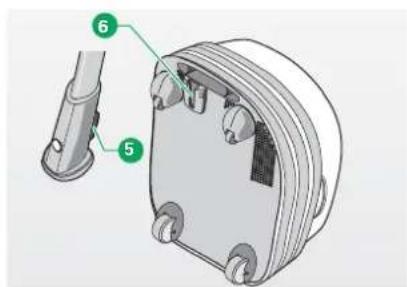

Gerät wegräumen und verstauen

Wenn Sie das Gerät nach Beendigung des Saugvorgangs nicht mehr benötigen, können Sie es folgendermaßen aufstellen:

• Stellen Sie den Tiger in die senkrechte Position.
• Schieben Sie das Profil 5 am Anschlussstutzen des Elektro-Saugrohrs in den Elektro-Saugrohr-Halter 6 auf der Unterseite des Staubsaugers.

Anschließend sind das Elektro-Saugrohr und der Tiger platzsparend aufgestellt. Das Vorsatzgerät kann aufgesteckt bleiben und hängt dabei nach unten.

2.3 Netzanschluss

Anschlussleitung herausziehen und aufwickeln

Warnung! Gefahr eines Stromschlags!

- Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Anschlussleitung vom Kabelspuler ins Gerät aufwickeln lassen!

Vorsicht! Gefahr der Beschädigung elektrischer Teile!

- Achten Sie darauf, Gerät und Anschlussleitung beim Aufwickeln nicht zu beschädigen.

• Ziehen Sie die Anschlussleitung ① aus dem Tiger.
  Wenn Sie die rote Markierung auf der Anschlussleitung sehen, kann die Anschlussleitung noch ca. 50 cm herausgezogen werden.
• Um die Anschlussleitung aufzuwickeln, ziehen Sie ein kurzes Stück (ca. 2,5 cm) an der Anschlussleitung. Die Anschlussleitung wird selbsttätig in das Gerät eingezogen.

Anschlussleitung anschließen

• Stecken Sie den Netzstecker in die Steckdose.

Bild 2.8 Anschlussleitung herausziehen

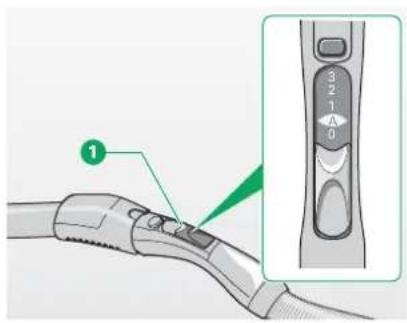

Bild 2.9 Einschalten

Bild 2.10 Saugstufen einstellen

2.4 Ein- und ausschalten, Saugstufe einstellen

Einschalten

- Um den Tiger einzuschalten, schieben Sie den Hauptschalter 1 am Handgriff des Elektro-Saugschlauchs nach vorn.

Saugstufe einstellen

Grundsätzlich empfehlen wir die Saugstufe A (Automatik).

Mit dem Hauptschalter ① können Sie folgende Stufen der Saugleistung ein stellen:

Bei Verwendung der Elektrobürste 360	Bei Verwendung aller anderen Vorsatzgeräte und Zubehöre:
- A – Automatische Saugleistung	- 1. Stufe – minimale Leistung-2. Stufe – mittlere Leistung-3. Stufe – maximale Leistung(A entspricht hier der minimalen Leistung)

Ausschalten

- Um den Tiger auszuschalten, schieben Sie den Hauptschalter ① ganz nach hinten, sodass die „Null“ sichtbar wird.

3 Bedienung

Je nachdem, welches Vorsatzgerät oder welches Zubehör Sie verwenden, fahren Sie mit der Bedienung fort. Die folgende Tabelle zeigt Ihnen, mit welchem Kapitel es weitergeht:

Vorsatzgerät Anwendungsfall Kapitel / Seite
Hartbodendüse 40 (HD 40) Saugen von glatten Hartböden 3.1 auf S. 21
Elektrobürste 360 (EB 360)	Saugen und Reinigen von Teppichen, Hartböden, Matratzen	3.2 auf S. 22
SP 520 Hartbodenreiniger	Saugen und Feuchtreinigen von Hartböden	3.3 auf S. 35
Polsterboy 420 (PB 420)	Saugen von Polsterflächen und Polsterfugen	auf S. 45
Weiteres Zubehör	Saugen von Möbelflächen Ecken, Fugen u.a.	3.6 auf S. 52

Filter prüfen

Vorsicht! Verlust der Allergiker-Eignung!

• Benutzen Sie ausschließlich originale Vorwerk Filtertüten FP 265.
• Verwenden Sie gebrauchte Filtertüten nicht wieder.

- Bevor Sie das Gerät benutzen, stellen Sie sicher, dass die originale Filtertüte FP 265 und der originale Motorschutzfilter FL - M 265 eingelegt sind.

Wie Sie die Filtereinheit öffnen und neue Filter einsetzen, erfahren Sie im Kapitel Wartung unter „4.2 Wartung des VT 265“ auf Seite 59.

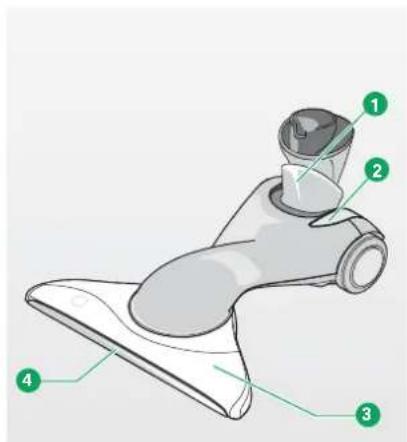

Bild 3.1 Die Hartbodendüse

Legende
[SYD3]	Gelenk
[20173]	Deckel der Revisionsöffnung- Öffnung zum Beseitigen von Verstopfungen
[13AW]	Saugschuh
[506K]	Borstenplatte (abnehmbar)

3.1 Hartbodendüse 40

Die Hartbodendüse ist eine Spezialdüse für die bequeme Reinigung aller glatten Hart böden. Im Unterschied zu anderen handelsüblichen Hartbodendüsen ist sie auch für groben Schmutz besonders geeignet. Sie bewegt sich mühelos um alle Möbelstücke und Standfüße und saugt bündig an allen Fußleisten entlang.

Die Hartbodendüse ist als Spezialdüse auf den meisten Böden einsetzbar.

- Überzeugen Sie sich dennoch vor der Verwendung der Hartbodendüse davon, dass das Gerät für Ihren Boden geeignet ist (Tabelle 1.1 und 1.2 auf Seite 6).

Vorsicht! Erstickungsgefahr durch Verschlucken von Kleinteilen!

- Halten Sie Kleinteile wie den Deckel der Revisionsöffnung von Kindern fern.

Vorsicht! Verletzungsgefahr durch durch innenliegende Bauteile!

- Drehen Sie den HD 40 Saugschuh nicht über den Endanschlag hinaus.

Anwendung

• Stellen Sie die Saugstufe ein.
- Um effizient zu saugen, schieben Sie das Gerät gleichmäßig vor und zurück.

optimalen Reinigung von Hartböden mit tiefen Fugen oder Ritzen empfehlen wir die Verwendung der Elektrobürste.

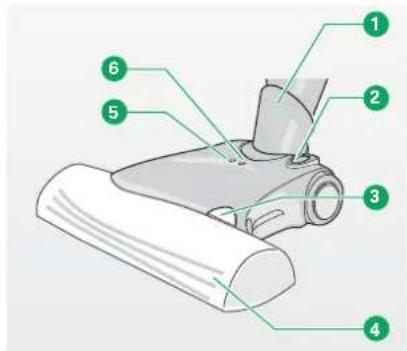

Bild 3.2 Die Elektrobürste

Legende
[6*20]	Gelenk
[DX8X]	Fußtaste Soft-/Normalfunktion
[DX9C]	Entriegelungstaste
[HA7A]	Vorderhaube
[T60T]	Betriebsanzeige
[C260]	Kontrollanzeige Softfunktion

3.2 Elektrobürste 360

Sie verwenden Ihren Vorwerk Staubsauger mit der Elektrobürste? Dann sind Sie richtig in diesem Kapitel! Hier erfahren Sie alles über die Grundfunktion und das Bürstsaugen auf Teppichen und Hartböden. Ebenso werden Sie in die zwei Spezialfunktionen – Teppichreinigung und Matratzenreinigung – eingeführt.

Die Elektrobürste saugt auf Teppichen und Hartböden gleichermaßen leistungsstark. Für die besonders gründliche Teppichreinigung hat die Elektrobürste einen eigenen Motor, der die integrierten Rundbürsten antreibt. Das Bild links mit der Legende zeigt die Elektrobürste und ihre Bedienelemente.

Die Elektrobürste mit ihrer vielseitigen Funktionalität ist auf den meisten Böden einsetzbar.

- Überzeugen Sie sich dennoch vor der Verwendung der Elektrobürste davon, dass das Gerät für Ihren Boden geeignet ist (Tabelle 1.1 und 1.2 auf Seite 6).

Warnung! Gefahr eines Stromschlags!

- Fahren Sie mit Ihrer Elektrobürste nie über die Anschlussleitung oder andere auf dem Boden befindliche Kabel.

Vorsicht! Verletzungsgefahr durch Einklemmen!

- Halten Sie Abstand zu beweglichen Teilen der Elektrobürste.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Vermeiden Sie längeres Arbeiten mit dem Gerät auf einer Stelle.
  • Vermeiden Sie das Einsaugen loser Teppiche/Fransen.

3.2.1 Bürstsaugen

Das Bürstsaugen mit der Elektrobürste ist die gründlichere Alternative zum herkömmlichen Staub saugen. Die Elektrobürste saugt nicht nur Staub und Schmutz auf, sondern „kämmt“ den Teppich gleichzeitig mit den rotierenden Rund bürsten. Dadurch werden die tieferen Schichten des Teppichs gereinigt und festsitzender Schmutz gelöst. Wie Sie beim Bürstsaugen vorgehen, erfahren Sie in diesem Kapitel.

- Bevor Sie mit dem Bürstsaugen beginnen, lesen Sie die folgenden Angaben, um die richtige Einstellung für Ihren Boden auszuwählen.

Normal- und Softfunktion

Sie können an der Elektrobürste die Normalfunktion oder die Softfunktion einstellen. Die Normalfunktion ist für eine Vielzahl von Böden mit normaler Strapazierfähigkeit geeignet. Für weniger strapazierfähige, empfindliche Flächen eignet sich die Softfunktion, bei der die Drehzahl der Rundbürsten geringer ist. Auf Hartböden empfehlen wir generell die Softfunktion.

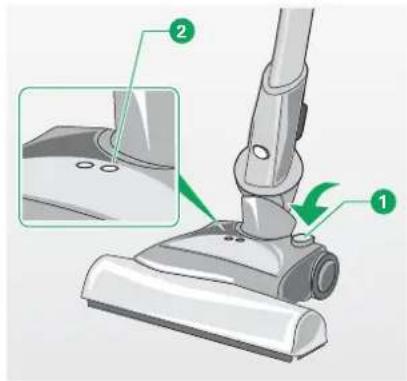

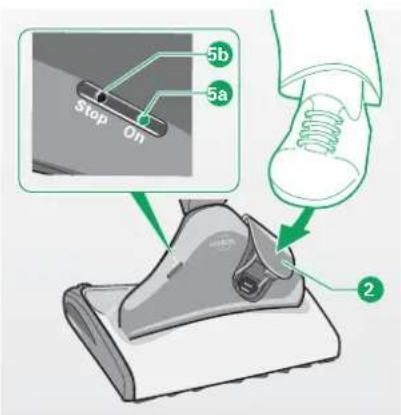

Bild 3.3 Zwischen Normal- und Softfunktion wechseln

Aktivieren Sie die Softfunktion bereits vor dem Befahren der empfindlichen Flächen. Schalten Sie die Softfunktion bei jedem Einschalten erneut ein, denn sie wird beim Ausschalten automatisch deaktiviert.

- Um zwischen Normal- und Softfunktion zu wechseln, drücken Sie die Fußtaste ① an der Elektrobürste.

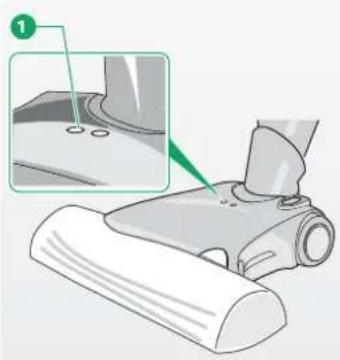

Die Kontrollanzeige Softfunktion 2 leuchtet gelb und zeigt an, dass die Softfunktion aktiviert ist.

Einstellen

Grundsätzlich empfehlen wir die Saugstufe A (Automatik).

• Wählen Sie nach „Tab. 3.1 Einstellungen für die Bodenarten“ auf Seite 25 die richtige Einstellung für Ihren Boden.
  • Stellen Sie die Saugstufe entsprechend ein.
• Stellen Sie die Normal- oder Softfunktion entsprechend ein.

Tipps zum Bürstsaugen

• Für ein effizientes Bürstsaugen schieben Sie das Gerät gleichmäßig vor und zurück.
• Zum Saugen unter Möbeln mit wenig Bodenfreiheit stellen Sie die Elektro-bürste in Saugposition und kippen Sie das Elektro-Saugrohr flach auf den Boden.
• Groben Schmutz saugen Sie am besten auf, wenn Sie die Elektrobürste rückwärts darüber ziehen.

Wenn Sie den Staubsauger zwischenzeitlich in die Parkposition stellen, schalten die rotierenden Bürsten automatisch ab.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut!

• Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z. B. Glassplitter), besonders in Augenhöhe.
• Benutzen Sie die Softfunktion, wenn Sie loses Grobgut auf Hartböden saugen.
• Schalten Sie die Elektrobürste vor dem Anheben aus.

Bild 3.4 Fransen nur rückwärts saugen

Saugstufe	mit Normalfunktion für die Bodenarten:	mit Softfunktion für die Bodenarten:
1		-Seidenteppiche-leichte, lose Teppiche-lose Teppiche mit Fransen
A oder 1-2	-hochflorige Teppiche-besonders dichte Veloursteppiche
A oder 2-3	-übliche Veloursteppichböden-Schlingenauslegware	-Hartböden-Treppen-berberähnliche Auslegware-Sisalböden-empfindliche hochflorige Teppiche

Tab. 3.1 Einstellungen für die Bodenarten

Die drehenden Rundbürsten können auch in der Softfunktion die Fransen mechanisch bearbeiten und fein spalten. Ziehen Sie die Elektrobürste nur rückwärts vom Teppich weg über die Fransen.

Anwendungsbeispiel: Bürstsaugen von Teppichen und textilen Böden

• Wählen Sie anhand der Übersicht „Tab. 3.1 Einstellungen für die Bodenarten“ die richtige Einstellung für Ihren Boden aus.
  • Stellen Sie die Saugstufe richtig ein.
• Stellen Sie die Elektrobürste gegebenenfalls mit der Fußtaste in die Softfunktion oder die Normalfunktion.
• Wenn Sie empfindliche Flächen saugen, stellen Sie die Elektrobürste bereits vor dem Befahren mit der Fußtaste in die Softfunktion.
  • Schieben Sie das Gerät gleichmäßig vor und zurück.

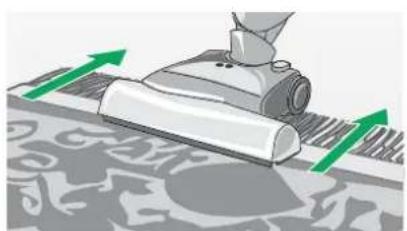

Bild 3.5 Teppichrand parallel saugen

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Vermeiden Sie längeres Arbeiten mit dem Gerät auf einer Stelle.
  • Vermeiden Sie das Einsaugen loser Teppiche/Fransen.

• Lassen Sie das Gerät nie länger auf einer Stelle arbeiten, sonst könnte der Teppich beschädigt werden.

• Bewegen Sie das Gerät während des Betriebs stets hin und her.
• Beachten Sie, dass die Elektrobürste vorn und an den Seiten bis zum Rand saugt.
  • Saugen Sie Teppichränder daher nur parallel zur Kante.

Anwendungsbeispiel: Bürstsaugen auf Hartböden

• Auf Hartböden empfehlen wir generell die Nutzung der Softfunktion, um laute Arbeitsgeräusche zu vermeiden.
• Stellen Sie dazu die Leistungsstufe „A“ oder „3“ am Hauptschalter ein.
• Wenn Sie empfindliche Flächen saugen, stellen Sie die Elektrobürste bereits vor dem Befahren mit der Fußtaste in die Softfunktion.
• Schieben Sie das Gerät gleichmäßig vor und zurück.

3.2.2 Teppichreinigen mit dem Frischer-Kit 360

Tauschen Sie einfach die Rundbürsten der Elektrobürste gegen das Frischer-Kit aus und Sie können Ihren Teppich fachgerecht reinigen. Wie Sie dabei vorgehen, erfahren Sie in diesem Kapitel.

Nach Beanspruchung des Teppichs empfehlen wir, alle 1 - 4 Monate eine Teppichreinigung durchzuführen.

Bedienung

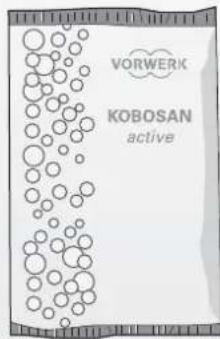

Bild 3.6 Kobosan

Falls eine größere Fläche bearbeitet werden soll, entfernen Sie am besten vorher alle beweglichen Möbel.

Zur Reinigung von Teppichen und Teppichböden empfehlen wir Ihnen Kobosan active. Es enthält die sogenannte „Anti-Soil“-Formel. Dank dieser Formel nehmen Ihre Teppiche trockenen Schmutz nicht so schnell auf und bleiben länger sauber. Kobosan active verfügt über das Prüfzeichen „Für Allergiker geeignet“ durch den TÜV NORD.

Ein Beutel Kobosan active reicht für 3 - 6 Quadratmeter Teppichfläche, je nach Verschmutzungsgrad.

Kobosan active können Sie bei Ihrem Kundenberater in Deutschland oder der Schweiz bzw. Vorwerk Handelspartner in Österreich oder im Servicecenter (siehe Kapitel „8 Serviceleistungen“ auf Seite 83) bestellen.

Kobosan active erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de in der Schweiz unter www.vorwerk-kobold.ch und in Österreich unter www.vorwerk.at

⚠️ Warnung! Gefahr eines Stromschlags!

• Verwenden Sie das Frischer-Kit nie in Verbindung mit flüssigen, schaumförmigen oder feuchten Reinigungsmitteln.
• Verwenden Sie ausschließlich trockene Reinigungspulver wie Vorwerk Kobosan active.
• Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker.

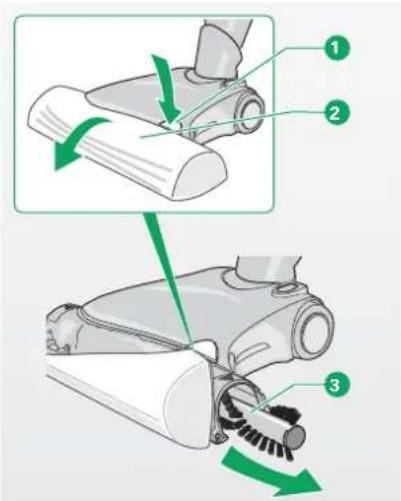

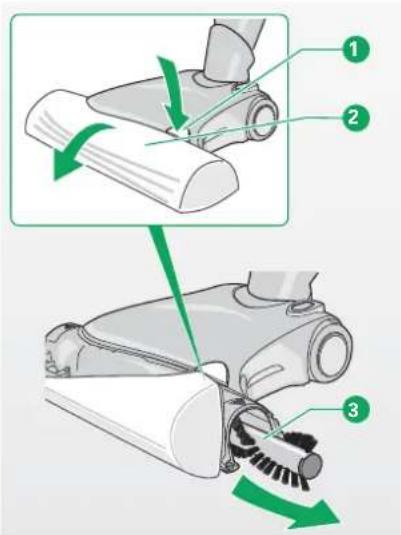

Bild 3.7 Rundbürsten herausziehen

- Ziehen Sie den Netzstecker nie an der Anschlussleitung, sondern am Netzstecker aus der Steckdose.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Prüfen Sie vor der Anwendung den Teppich an einer unauffälligen Stelle auf Farbechtheit gegenüber Kobosan active. - Bearbeiten Sie Fransen nicht mit dem Frischer-Kit, da diese vom Frischer-Kit beschädigt werden.

- Bearbeiten Sie folgende Böden nicht mit dem Frischer-Kit: - Teppiche mit einer Florhöhe > 1,5 cm - Nadelfilz- und nadelfilzähnliche Böden - Kokos- oder Sisalböden.

- Beachten Sie, dass bei locker verarbeiteten Wollteppichen und berberähnlicher Auslegeware unter Umständen ein erhöhter Wollabrieb eintreten kann.

• Bevor Sie mit dem Teppichreinigen starten, bürstsaugen Sie den Teppich wie gewohnt mit den normalen Rundbürsten der Elektrobürste.
  • Gehen Sie anschließend nach den folgenden Anweisungen vor:

Rundbürsten herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste ① gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.
• Ziehen Sie die grünen Rundbürsten 3 links und rechts aus dem Bürstentunnel.

Bild 3.8 Frischer-Kit einsetzen

Frischer-Kit 360 einsetzen

Das Frischer-Kit besteht aus zwei Kassetten und zwei weißen Rundbürsten.

• Setzen Sie die eine Frischer-Kit-Kassette ④ mit dem roten Pfeil in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Frischer-Kit-Kassette in die gegenüberliegende Seite ein.
• Achten Sie darauf, dass die Kassetten hörbar einrasten.
• Klappen Sie die Vorderhaube mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.

Kobosan active einarbeiten

• Verteilen Sie Kobosan active gleichmäßig auf Ihrem Teppich.
• Schalten Sie das Gerät ein. Der Saugmotor bleibt bei eingesetztem Frischer-Kit automatisch ausgeschaltet.
• Führen Sie die Elektrobürste mit dem Frischer-Kit in nebeneinanderliegenden Bahnen hin und her.
• Führen Sie die Elektrobürste danach quer dazu über die mit Kobosan active bestreute Fläche.
• Arbeiten Sie das Kobosan active je nach Verschmutzungsgrad bis zu drei Minuten pro Quadratmeter ein.
• Lassen Sie es dann bei geöffneten Fenstern trocknen. Die Trocknungszeit sollte in etwa eine halbe Stunde betragen, je nach Art des Teppichs und Zimmertemperatur.

Bevor Sie das Kobosan active wieder absaugen:

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Setzen Sie die grünen Rundbürsten wieder ein wie nachfolgend beschrieben.

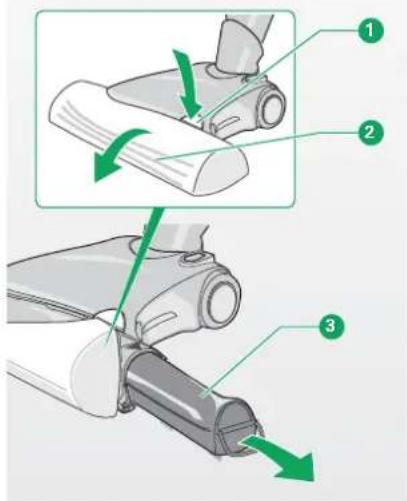

Bild 3.9 Frischer-Kit herausziehen

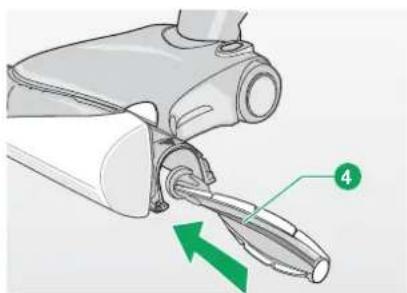

Bild 3.10 Rundbürsten einsetzen

Frischer-Kit 360 herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste ① gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.
• Fassen Sie die Frischer-Kit-Kassetten ③ an den Metallbügeln und ziehen Sie sie aus dem Bürstentunnel heraus.

Rundbürsten einsetzen

• Setzen Sie die grüne Rundbürste mit dem roten Ende in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Rundbürste in die gegenüberliegende Seite ein.
• Drücken Sie die Rundbürste mit einer leichten Drehung auf die Antriebswelle, bis sie vollständig eingeschoben sind.
• Klappen Sie die Vorderhaube ② mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.

- Saugen Sie Kobosan active mit dem gebundenen Schmutz mit der Elektrobürste wie gewohnt ab. Gegebenenfalls noch im Teppich verbliebene Reste schaden nicht. Sie werden mit der Zeit durch die tägliche Pflege abgesaugt.

Wechseln Sie die Filtertüte im Staubsauger rechtzeitig. Beachten Sie hierzu die Saugleistungsanzeige Ihres Staubsaugers.

Bild 3.11 Verwendung von Kobotex

Alte Flecken entfernen

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Prüfen Sie vor der Anwendung den Teppich an einer unauffälligen Stelle auf Farbechtheit gegenüber Kobotex.

Es ist möglich, dass auf dem gereinigten Teppich alte Flecken sichtbar werden oder deutlich sichtbarer hervortreten als vorher. Sie lassen sich fast immer mit Vorwerk Kobotex entfernen.

- Entfernen Sie die Flecken mit Kobotex 1 entsprechend der Gebrauchsanleitung auf der Flasche.

Frischer-Kit 360 reinigen

Die Reinigung des Frischer-Kit ist sofort nach der Verwendung erforderlich.

Warnung! Gefahr eines Stromschlags!

- Setzen Sie das Frischer-Kit niemals in die Elektrobürste ein, wenn es nach der Reinigung noch nicht vollständig trocken ist.

Hinweis! Beschädigung des Gerätes durch unsachgemäße Reinigung!

• Verwenden Sie niemals Reinigungsmittel, Lösungsmittel oder Alkohol für die Reinigung des Frischer-Kit.
• Trocknen Sie das Frischer-Kit nicht in der Nähe von Heizkörpern oder in praller Sonne, da sich der Kunststoff verziehen kann.

32 Bedienung

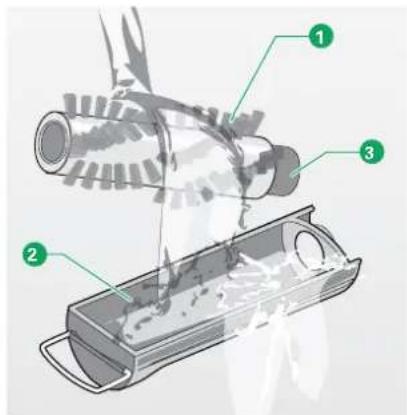

Bild 3.12 Frischer-Kit reinigen

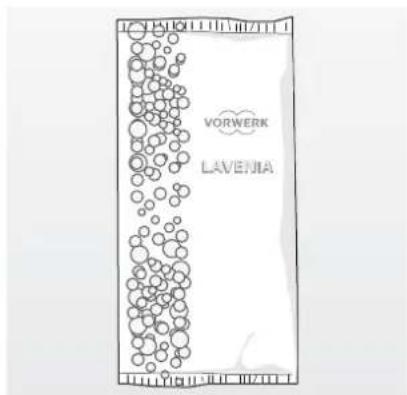

Bild 3.13 Lavenia

• Nehmen Sie das Frischer-Kit vor der Reinigung aus der Elektrobürste.
• Heben Sie dafür die Frischer-Bürsten ① mit dem Finger aus dem Frischer-Kit
• Halten Sie die Frischer-Bürsten so, dass das Wasser nicht direkt in die Antriebs öffnungen 3 laufen kann.
• Spülen Sie die Kassetten ② und die Frischer-Bürsten ① sofort nach Benutzung unter fließendem kalten oder lauwarmen Wasser aus.
• Stellen Sie die Frischer-Bürsten zum Trocknen auf die Antriebsöffnung 3.
• Achten Sie beim Wiedereinsetzen darauf, die Frischer-Bürsten mit den roten Borsten in die Kassette mit dem roten Pfeil zu setzen.

3.2.3 Matratzen reinigen

Für die Reinigung Ihrer Matratzen tauschen Sie die normalen grünen Rundbürsten der Elektrobürste gegen die Matratzenbürsten aus, und schon kann es losgehen. Zur intensiven Reinigung verwenden Sie zusätzlich das Frischer-Kit. Wie Sie vorgehen, erfahren Sie in diesem Kapitel.

Zum Reinigen von Matratzen empfehlen wir Ihnen Lavenia. Lavenia befreit Ihre Matratze nicht nur von Staub, es entfernt auch in erheblichem Maße Bakterien, Milbenkot und Schimmelpilzsporen. Lavenia verfügt über das Prüfzeichen „Für Allergiker geeignet“ durch den TÜV NORD.

iavenia kann auf allen Matratzen mit textiler und fest verspannter Oberfläche angewendet werden.

Ein Beutel Lavenia reicht für die gründliche Reinigung einer Matratzenoberfläche von 1 x 2 m.

Bedienung

Bild 3.14 Rundbürsten herausziehen

Lavenia können Sie bei Ihrem Kundenberater in Deutschland oder der Schweiz bzw. Vorwerk Handels partner in Österreich oder im Servicecenter (siehe Kapitel „8 Serviceleistungen“ auf Seite 83) bestellen.

Lavenia erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de in der Schweiz unter www.vorwerk-kobold.ch und in Österreich unter www.vorwerk.at

Hinweis! Beschädigungsgefahr durch unverträgliches Reinigungs mittel!

- Prüfen Sie vor der Anwendung die Matratze an einer unauffälligen Stelle auf Farbechtheit gegenüber Lavenia.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Vermeiden Sie längeres Arbeiten (max. 5 Sek.) auf einer Stelle.
• Reinigen Sie keinesfalls Matratzen mit speziellen und empfindlichen Oberflächen (z.B. Jersey) mit der Elektrobürste und dem Frischer-Kit.

Rundbürsten herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste ① gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.
• Ziehen Sie die grünen Rundbürsten 3 links und rechts aus dem Bürsten-tunnel.

Bild 3.15 Matratzenbürste einsetzen

Matratzenbürsten einsetzen

• Setzen Sie die Matratzenbürste ④ mit dem roten Ende in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Matratzenbürste in die gegenüberliegende Seite ein.
• Drücken Sie die Matratzenbürsten mit einer leichten Drehung auf die Antriebswelle, bis sie vollständig eingeschoben sind.
• Klappen Sie die Vorderhaube mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.

Matratze reinigen

• Saugen Sie die Matratze zuerst mit den Matratzenbürsten in Saugstufe 1 ab.
• Verteilen Sie das Lavenia gleichmäßig auf Ihrer Matratze.
• Tauschen Sie die Matratzenbürsten gegen das Frischer-Kit aus (Kapitel „Frischer-Kit 360 einsetzen“ auf Seite 29).
  • Schalten Sie das Gerät ein.
• Führen Sie die Elektrobürste in nebeneinanderliegenden Bahnen hin und her.
• Führen Sie die Elektrobürste danach quer dazu über die bestreute Fläche.
• Arbeiten Sie Lavenia mit dem Frischer-Kit je nach Verschmutzungsgrad 2 - 3 Min. pro 1 x 2 m ein.
  • Lassen Sie das Pulver 30 Min. trocknen.
• Tauschen Sie das Frischer-Kit gegen die Matratzenbürsten aus (Kapitel „Frischer-Kit 360 herausziehen“ auf Seite 30).
  • Schalten Sie das Gerät in Saugstufe 1 ein.
• Saugen Sie mit den Matratzenbürsten Lavenia wieder ab.

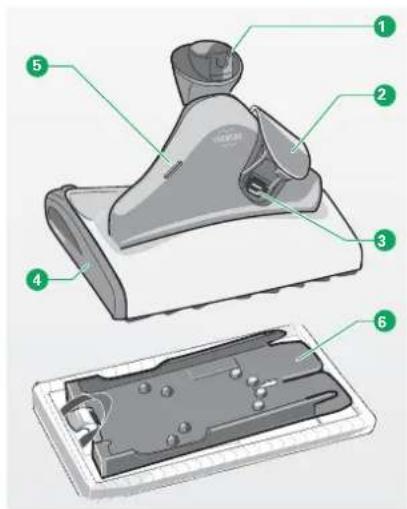

Bild 3.16 Der Hartboden reiniger

Legende

Gelenk

Nebenluftklappe

Haltemagnet

Seitliche Klappe

LED-Anzeigen

Tuchträger mit Tuch

3.3 SP 520 Hartboden reiniger

Der SP 520 Hartboden reiniger ermöglicht das Saugen und Feuchtreinigen von Hartböden in nur einem Arbeitsschritt – mit einer erheblichen Ersparnis an Zeit und Aufwand. Der Hartboden reiniger bietet ebenfalls die Möglichkeit, trocken zu reinigen.

Der SP 520 Hartboden reiniger reinigt Hartböden besonders leistungsstark. Für die besonders gründliche Reinigung verfügt der Hartboden reiniger über einen eigenen Motor, der den Tuchträger mit Reinigungstuch antreibt. Das Abbildung und die Legende zeigen den SP 520 Hartboden reiniger und seine Bedienelemente.

Der Hartboden reiniger ist auf fast allen Hartböden einsetzbar.

- Überzeugen Sie sich dennoch vor der Verwendung des Hartboden reinigers davon, dass das Gerät für Ihren Boden geeignet ist (Tab. 1.1 und 1.2 auf Seite 6).

Warnung! Gefahr eines Stromschlags!

• Fahren Sie mit dem SP 520 Hartbodenreiniger nie über die Anschlussleitung oder andere auf dem Boden befindliche Kabel.
• Saugen Sie keine Flüssigkeiten auf.

Vorsicht! Verletzungsgefahr durch rotierende Teile!

- Halten Sie Abstand zu den rotierenden Teilen des Hartbodenreinigers.

Bild 3.17 Reinigungslösung Koboclean

Bild 3.18 Reinigungstuch MF 520

3.3.1 Das Hartboden reiniger-Zubehör

Reinigungslösung Koboclean

Koboclean eignet sich zur Reinigung von verschiedenen wasserfesten Böden. Durch seine hohe Reinigungskraft wird auch hartnäckiger Schmutz zuverlässig entfernt. Koboclean erfüllt die gesetzlichen Richtlinien bezüglich Umweltverträglichkeit und biologischer Abbaubarkeit.

Koboclean gibt es in den Sorten Koboclean Parkett, speziell entwickelt für die Reinigung von Holzoberfl ächen (Kork, Parkett, Laminat) und Koboclean Universal für den Einsatz auf allen übrigen feucht abwischbaren Oberflächen (z. B. Fliesen, PVC). Das Reinigungskonzentrat Koboclean muss vor dem Einsatz verdünnt werden. Es darf nicht direkt verwendet werden.

Reinigungstuch MF 520

Die Reinigungstücher MF 520 sind speziell für den SP 520 Hartboden reiniger entwickelt worden.

Das Reinigungstuch MF 520 gibt es in vier Sorten: MF 520 Parquet für die Feuchtreinigung von Holzböden (Kork, Parkett, Laminat), MF 520 Universal für alle übrigen Oberflächen, die feucht gereinigt werden dürfen (z. B. Fliesen, PVC, auch geeignet für sehr raue Oberfl ächen), und MF 520 Dry für die Trockenreinigung von Hartböden (siehe Tab. 3.1 auf S. 37). Das Reinigungstuch MF 520 Universal Soft eignet sich besonders für die Anwendung auf offenporigen Böden.

Die Reinigungstücher MF 520 Parquet, Dry und Universal Soft sind nicht im Lieferumfang des Basic-Sets enthalten.

Eignung der Reinigungstücher MF 520 für verschiedene Hartbodenarten
Die Symbole bedeuten:

++	hervorragend geeignet
+	gut geeignet
-	nicht geeignet

* Reinigungs- und Pflegehinweise des Herstellers beachten.
^1 Tücher enthalten Mikrofasern; Reinigungs- u. Pflegehinweise des Herstellers beachten.
^2 Auf rauen Böden kann es zu erhöhtem Verschleiß kommen.

	MF 520 Universal	MF 520 Universal Soft	MF 520 Dry	MF 520 Parquet
Befeuchtung (ml) 100 80 - 60-80*
Holzböden/Kork versiegelt (z. B. Parkett, Dielen)	+1	+1	++1 ++
Holzböden/Kork geölt, gewachst (z. B. Parkett, Dielen)	+1	+1	++1 ++
nicht versiegelte Holzböden/Kork	-	-	+	-
Laminat + +++ +++
Steinböden (z. B. Marmor, Granit, Jura, Kunststein)	+++	2	++	-
offenporiger Naturstein (z. B. Solnhofer Platten, Schiefer, Klinkerplatten)	+	++2	++	-
Tonböden (z. B. Terrakotta, Klinker, Ziegeltonplatten)	+	++2	++	-
keramische Fliesen, glasiert	++	+2	++	-
elastische Böden	+++ ++ -
raue Betonplatten	-	-	-	-

Tab. 3.1 Eignung der Reinigungstücher

Bild 3.19 Hartbodenreiniger einschalten

3.3.2 Hartboden reiniger ein- und ausschalten

!Warnung! Gefahr eines Stromschlags!

- Saugen Sie keine Flüssigkeiten auf.

Vorsicht! Verletzungsgefahr durch rotierende Teile!

- Halten Sie Abstand zu den rotierenden Teilen des Hartbodenreinigers.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Stellen Sie vor dem Einschalten sicher, dass sich keine kleinen Steinchen, Granulate wie Katzenstreu oder andere spitze oder scharfkantige Gegenstände unter dem Reinigungstuch befinden.
• Arbeiten Sie nie länger als 10 Sekunden auf einer Stelle.
• Lassen Sie das Gerät niemals für längere Zeit (mehr als 30 Sekunden) mit feuchtem Tuch auf dem Boden stehen, sonst könnte es bei empfindlichen Böden zu Bodenschädigungen kommen.
• Arbeiten Sie mit dem SP 520 Hartbodenreiniger nie ohne Tuch.
• Stellen Sie den SP 520 Hartbodenreiniger nie mit feuchtem Tuch auf besonders feuchtigkeitsempfindlichen Böden ab.

Einschalten

Um den Hartboden reiniger einzuschalten, müssen Sie zunächst den Sauger einschalten:

• Schalten Sie den Sauger ein. Die mit „On“ gekennzeichnete LED-Anzeige 5a am SP 520 Hartbodenreiniger leuchtet grün, der Hartboden reiniger ist betriebsbereit.

- Bringen Sie den Sauger in die Saugposition.

Bild 3.20 Hartboden reiniger ausschalten

- Schließen Sie nun die Nebenluftklappe am Gerät, indem Sie von hinten mit dem Fuß auf die Klappe treten. Mit dem Schließen der Klappe wird der Hartboden reiniger gestartet.

Ausschalten

Um den Hartboden reiniger auszuschalten, müssen Sie den Sauger ausschalten.

- Schalten Sie den Sauger aus. Die Nebenluftklappe ^2 öffnet sich automatisch. Die Nebenluftklappe bleibt immer geöffnet, wenn der Sauger ausgeschaltet ist. Wenn Sie den Hartboden reiniger nur für eine kurze Unterbrechung (weniger als 30 Sekunden) abstellen möchten, genügt es, den Sauger in die Parkposition zu stellen.

• Stellen Sie den Sauger in die Parkposition und lassen Sie den Sauger eingeschaltet. Der Hartboden reiniger schaltet sich automatisch aus.
  • Stellen Sie den Sauger wieder in die Saugposition.
  Der Hartboden reiniger schaltet sich automatisch wieder ein.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Arbeiten Sie mit dem Hartboden reiniger nie ohne Tuch.
• Benutzen Sie beim Arbeiten mit dem Hartboden reiniger keinesfalls saure Reinigungsmittel (z. B. Essigreiniger) oder hochalkalische Reinigungsmittel (z. B. Chlorbleichlauge).

Hinweis!

- Bitte beachten Sie die Pflegeanleitungen des Bodenherstellers.

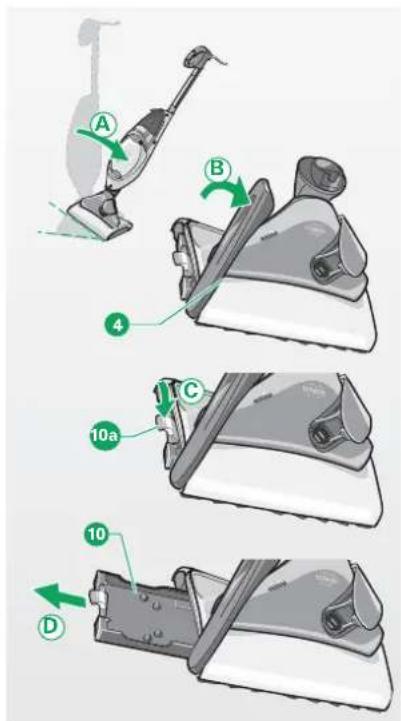

Bild 3.21 Tuchträger aus dem Gerät entnehmen

Tuchträger aus dem Gerät entnehmen

Warnung! Gefahr eines Stromschlags!

- Schalten Sie zu Ihrer Sicherheit den Sauger bei jedem Tausch des Tuches am Handgriff aus und ziehen Sie zusätzlich den Netzstecker.

Um das Tuch am Tuchträger befestigen zu können, müssen Sie zunächst den Tuchträger aus dem Gerät nehmen.

• Stellen Sie den Sauger in die Parkposition.
- Halten Sie den Sauger am Griff fest und kippen Sie den Sauger seitlich nach links (A).
- Klappen Sie die seitliche Klappe 4 nach oben, um diese zu öffnen (B).
- Ziehen Sie den Tuchträger 10 am Griff (gelb) 10a schräg nach unten vom Gerät weg, um ihn zu entriegeln (C).
Der Tuchträger lässt sich nun mühelos aus dem Gerät ziehen (D).

Reinigungstuch befeuchten

Hinweis! Tuchbehandlung vor dem ersten Gebrauch!

- Für eine optimale Reinigungsleistung empfehlen wir, die Reinigungstücher vor dem erstmaligen Gebrauch zu waschen.

Hinweis! Mehrmalige Anwendung bei erstem Gebrauch!

- Aufgrund der besonderen Reinigungsleistung des SP 520 Hartbodenreinigers ist es möglich, dass Böden bei der ersten Anwendung des Gerätes mehrfach gereinigt werden müssen, um den Tiefenschmutz zu entfernen. Anschließend liefert der Hartboden reiniger nach jeder Anwendung eine überzeugende Reinigungsleistung.

Hinweis! Sachbeschädigung auf nicht geeigneten Böden!

• Bei sensitiven Böden, u. a. nicht dauerhaft versiegelten Böden (geölter Kork, geöltes Parkett, beschichtetes, geöltes Steinzeug), empfiehlt es sich, vorab das Gerät an einer nicht sichtbaren Stelle auszuprobieren, um Bodenschädigungen vorzubeugen.
• Beachten Sie die Reinigungs- und Pflegehinweise des Bodenherstellers.

Hinweis! Sachbeschädigung durch stehende Nässe!

• Wischen Sie bei besonders feuchtigkeitsempfindlichen Böden mit einem trockenen Reinigungstuch MF 520 Parquet und dem Staubsauger in voller Leistung nach.
• Wischen Sie auch mit einem trockenen Reinigungstuch MF 520 Parquet und dem Staubsauger in voller Leistung nach, wenn der Boden zu feucht ist, weil Sie sich z. B. bei der Wassermenge geirrt haben.

Bei der Reinigung des Hartbodens mit dem Hartboden reiniger kommen für diese Anwendung speziell entwickelte Vorwerk Reinigungstücher zum Einsatz. Sie können die Tücher sowohl feucht (MF 520 Universal, Universal Soft und Parquet) als auch trocken (MF 520 Dry) einsetzen

Für die Feuchtreinigung müssen Sie zunächst das Reinigungstuch befeuchten. Die extra entwickelte Dosierflasche SP 520 zur einfachen, schnellen und hygienischen Befeuchtung der Tücher ermöglicht Ihnen eine genaue Dosierung des Wassers und des Reinigungsmittels Koboclean.

Bild 3.22 Dosierfl asche SP 520 befüllen

42 Bedienung

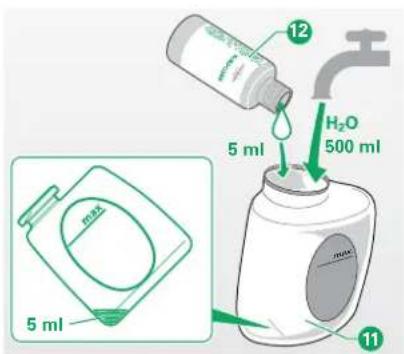

Bild 3.23 Tuch befeuchten

Für behandelte Holzoberflächen (z. B. geölter/gewachster Kork, Parkett, Laminat) verwenden Sie das Reinigungstuch MF 520 Parquet.

• Schrauben Sie die Dosierflasche SP 520 ^11 auf.
- Nehmen Sie den unteren Teil der Dosierflasche SP 520 und halten Sie ihn so schräg, dass die 5-ml-Markierung die unterste Stelle ist.
- Geben Sie 5 ml Koboclean Parkett ^12 hinein (bis zur 5-ml-Markierung).
- Füllen Sie die Dosierflasche SP 520 bis zur Markierung „max“ mit Wasser und schrauben Sie sie wieder zu.
- Drücken Sie den unteren Bereich der Dosierflasche SP 520 zusammen (A), um die Flüssigkeit in den oberen Bereich der Dosierflasche zu pumpen.
- Verteilen Sie 60-80 ml der Flüssigkeit durch nochmaliges Drücken (B) des unteren Bereichs der Dosierflasche gleichmäßig auf der Rückseite des Reinigungs tuches ^13 , nicht auf der Vorderseite/Reinigungsseite.

Während des Reinigungsprozesses wird die erforderliche Feuchtigkeit gleichmäßig vom Reinigungstuch auf den Boden abgegeben

Für alle übrigen Böden, die für die Feuchtreinigung geeignet sind

(z. B. Fliesen, PVC), verwenden Sie das Reinigungs tuch MF 520 Universal bzw. Universal Soft.

• Schrauben Sie die Dosierflasche SP 520 ^11 auf.
- Nehmen Sie den unteren Teil der Dosierflasche SP 520 und halten Sie ihn so schräg, dass die 5-ml-Markierung die unterste Stelle ist.
- Geben Sie 5 ml Koboclean Universal ^12 hinein (bis zur 5-ml- Markierung).
- Füllen Sie die Dosierflasche SP 520 bis zur Markierung „max“ mit Wasser und schrauben Sie sie wieder zu.
- Drücken Sie den unteren Bereich der Dosierflasche SP 520 zusammen (A), um die Flüssigkeit in den oberen Bereich der Dosierflasche zu pumpen.

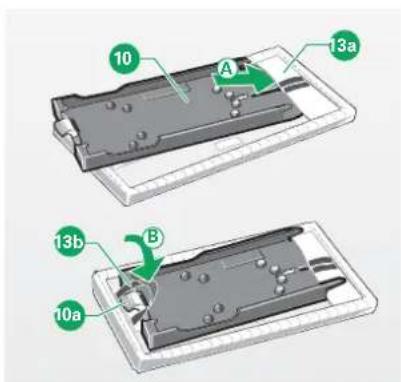

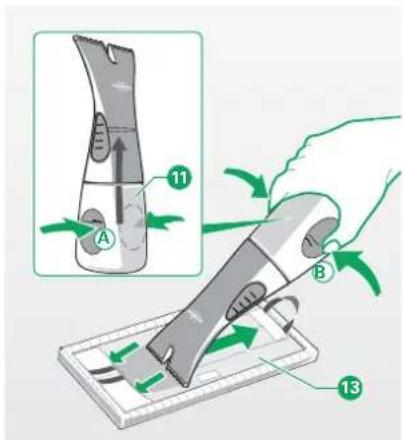

Bild 3.24 Tuchträger am Tuch befestigen

- Verteilen Sie 100 ml der Flüssigkeit durch nochmaliges Drücken (B) des unteren Bereichs der Dosierflasche gleichmäßig auf der Rückseite des Reinigungs tuches ^13 , nicht auf der Vorderseite/Reinigungsseite. Während des Reinigungsprozesses wird die erforderliche Feuchtigkeit gleichmäßig vom Reinigungstuch auf den Boden abgegeben.

Reinigungstuch am Tuchträger befestigen

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Achten Sie bei der Befestigung des Tuches am Tuchträger stets darauf, dass Sie das Tuch gerade befestigen. Übermäßige Schiefstellung des Tuches zum Tuchträger unbedingt vermeiden.

• Um das Reinigungstuch am Tuchträger zu befestigen, schieben Sie den Tuchträger ^10 zuerst in die Tasche ^3a des Tuches (A).
• Legen Sie anschließend den Anfasser ^13b des Tuches über den Griff (gelb) ^10a des Tuchträgers und fixieren Sie ihn auf dem dafür vorgesehenen Klettstreifen am Griff (B).

Tuchträger in das Gerät einsetzen

Warnung! Gefahr eines Stromschlags!

- Zu Ihrer Sicherheit schalten Sie den Sauger bei jedem Tausch des Tuches am Handgriff aus und ziehen Sie zusätzlich den Netzstecke

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Vermeiden Sie ein gewaltsames Einsetzen und Entnehmen des Tuchträgers.

Bild 3.25 Tuchträger in das Gerät einsetzen

• Halten Sie den Sauger am Griff fest und kippen Sie den Sauger seitlich nach links.
• Halten Sie den Tuchträger am Griff (gelb) 10a fest und schieben Sie ihn bei geöffneter seitlicher Klappe 4 in das Gerät bis zur Endposition (A).
• Rasten Sie den Tuchträger hörbar ein, indem Sie den Griff nach oben ziehen.
• Schließen Sie nun die seitliche Klappe, indem Sie sie nach unten zuklappen und hörbar einrasten lassen (B).

Reinigen mit dem Hartboden reiniger

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut!

• Vermeiden Sie es, mit dem Hartboden reiniger seitlich an loses Grobgut (z. B. Glassplitter) zu fahren.
• Reinigen Sie mit dem Hartboden reiniger nicht in Augenhöhe (z. B. auf Treppen oder Podesten).
• Schalten Sie den Hartboden reiniger aus, bevor Sie ihn anheben.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Wenn das Gerät sich an Gegenständen verhakt oder einklemmt, schalten Sie sofort den Vorwerk Staubsauger ab, um Schäden zu vermeiden.

Wir empfehlen, das Gerät immer in Saugstufe 3 zu betreiben.

• Bewegen Sie den Hartboden reiniger in gleichmäßigen Bahnen.
• Achten Sie darauf, dass der Hartboden reiniger ständig in Bewegung gehalten wird.

Bild 3.26 Der Polsterboy

Legende
1	Anschlussstutzen
2	Griffmulden
3	Saugschuh
4	Saugschuhöffnung für Fugen
5	Schieber

Tuch wechseln

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Lassen Sie zur Aufbewahrung des Gerätes nie ein feuchtes Tuch im Gerät.

Wenn das Reinigungstuch zu trocken oder zu verschmutzt ist, entnehmen Sie es aus dem Hartboden reiniger und setzen Sie ein frisches Reinigungstuch ein. Die Gebrauchsdauer eines Reinigungstuches ist von der Verschmutzung des Bodens und vom Bodentyp abhängig.

Reinigen Sie die gebrauchten Reinigungstücher in der Waschmaschine bei 60°C ohne Weichspüler.

3.4 Polsterboy 420

Der Polsterboy befreit Ihre Polstermöbel im Nu von Staub. Darüber hinaus pflegt er die Polster so gründlich wie kein anderes Gerät, weil er sie sowohl absaugt als auch ausbürstet. Wie Sie mit dem Polsterboy arbeiten, erfahren Sie in diesem Kapitel.

Vorsicht! Verletzungsgefahr durch Einklemmen!

• Saugen Sie niemals Körperteile an. Saugen Sie nicht in der Nähe von Kindern oder Haustieren.
  • Saugen Sie mit dem Polsterboy kein Kopfhaar an.
• Betreiben Sie den Polsterboy nicht ohne Saugschuh.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut!

- Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z. B. Glassplitter) besonders in Augenhöhe.

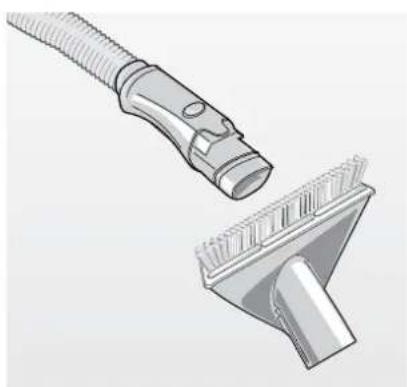

Polsterboy 420 anschließen

• Setzen Sie den Elektro-Saugschlauch an den Tiger ( Kapitel „Elektro-Saugschlauch 260/265 ansetzen“ auf Seite 15).
• Setzen Sie den Polsterboy an den Elektro-Saugschlauch. Schieben Sie dafür den Handgriff des Elektro-Saugschlauchs in den Anschlussstutzen 1 des Polsterboy.

Saugkraft regulieren

• Schalten Sie den Staubsauger ein. Der Polsterboy wird automatisch mit eingeschaltet.
  • Die Saugkraft regulieren Sie wie gewohnt am Staubsauger.
• Wählen Sie im Normalfall an Ihrem Staubsauger die Saugstufe 2.
• Bei losen und empfindlichen Stoffen wählen Sie an Ihrem Staubsauger die Saugstufe 1.

Flächen saugen

• Schieben Sie den gelben Schieber ① in die Position „Fläche saugen“ ②.
• Lassen Sie den Polsterboy beim Arbeiten vollständig mit der Saugöffnung auf dem Polsterstoff aufliegen.
• Führen Sie das Gerät leicht und ohne Druck über die Polster.

Fugen saugen

- Schieben Sie den gelben Schieber in die Position „Fuge saugen“ 3. Schwer absaugbare Rückstände in Fugen, Rillen oder ähnlichen Stellen saugen Sie am besten mit voller Saugkraft (Saugstufe 3).

3.5 Fensterreinigungs-Set

Das Vorwerk Fensterreinigungs-Set befreit zusammen mit Ihrem Vorwerk Staubsauger Ihre Fenster und glatten Glasoberflächen im Nu von Schmutz und Staub. Das Vorwerk Fensterreinigungs-Set reinigt Ihre Fenster gründlich und streifenlos.

Vorsicht! Gesundheitsgefährdung durch unsachgemäßen Umgang mit der Reinigungssuspension!

• Achten Sie darauf, dass Sie die Reinigungssuspension Koboclear außer Reichweite von Kindern aufbewahren!
• Vermeiden Sie, dass die Reinigungssuspension Koboclear in die Augen gelangt.
  Wenn die Reinigungssuspension Koboclear in die Augen gelangen sollte, spülen Sie die Augen gründlich mit Wasser aus!
• Vermeiden Sie, dass die Reinigungssuspension Koboclear verschluckt wird.
  Holen Sie bei Verschlucken sofort ärztlichen Rat ein und zeigen Sie die Verpackung oder das Etikett vor!
• Verwenden Sie die Reinigungssuspension Koboclear nur in gut gelüfteten Räumen!

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Tragen Sie die Reinigungssuspension Koboclear nur auf glatte und unbehandelte Glasoberflächen auf.
• Vermeiden Sie Kontakt mit Dichtungen, Fensterbänken, Fensterrahmen oder Fußböden.
• Verwenden Sie Koboclear nicht bei Fenstern mit offenporigen Fensterrahmen.

Bild 3.28 Reinigungssuspension Koboclear

Reinigungssuspension Koboclear

Koboclear besteht hauptsächlich aus Wasser, Alkohol und Calciumcarbonat (Kreide). Koboclear erfüllt die gesetzlichen Richtlinien bezüglich Umweltverträglichkeit und biologischer Abbaubarkeit. Koboclear eignet sich für alle unbehandelten, glatten Glasflächen. Durch Koboclear werden die Verschmutzungen auf der Fensterscheibe von der Oberfläche gelöst und an Calciumcarbonat (Kreide) gebunden. Der Alkoholgehalt von ca. 10 Prozent stellt sicher, dass das Koboclear nach dem Auftragen auf der Fensterscheibe zügig abtrocknet.

Eine Flasche Koboclear reicht für ca. 100 m². Koboclear kann nach Anbruch der Verpackung ca. 2 Jahre verwendet werden. Das Vorwerk Fensterreinigungs-Set ist ausschließlich zur Reinigung und Pflege von glatten, unbehandelten Glasflächen bestimmt. Nicht geeignet sind mattierte oder strukturierte Glasoberflächen. (z. B. Frostglas im Bad, Glas mit Ornamenten), Kunststofffl ächen (z. B. Plexiglas, Monitore, Fernseher), Fenster mit offenporigen Fensterrahmen und Autoscheiben.

Keboclear können Sie bei Ihrem Kundenberater bzw. in den Vorwerk Sübers oder im Servicecenter bestellen (siehe Kapitel „8 Serviceleistungen“ auf Seite 83).

Koboclear erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de, in der Schweiz unter www.vorwerk-kobold.ch und in Österreich unter www.vorwerk.at

Bild 3.29 Mikrofaser-Handschuh GT 14

Bild 3.30 Glasdüse GD 14

Mikrofaser-Handschuh (Glastuch) GT 14

Der Mikrofaser-Handschuh GT 14 besteht aus einer besonderen Mikrofaser, die speziell für die Verwendung mit Koboclear ausgewählt wurde. Mit dem Mikrofaser-Handschuh tragen Sie das Koboclear auf die Fensterscheibe auf und verteilen die Reinigungssuspension unter leichtem Druck.

Glasdüse GD 14

Mit der Glasdüse GD 14 lösen Sie das verbleibende, getrocknete Kreidepulver (Calciumcarbonat) auf der Fensterscheibe. Das Kreidepulver muss getrocknet sein, bevor Sie es mit der Glasdüse absaugen können. Mit den Borsten der Glasdüse lässt sich das Koboclear leicht von der Scheibe saugen.

Da die weichen Borsten über die gesamte Breite der Glasdüse angeordnet sind, kommt die Glasdüse in jede Ecke. Die Glasdüse dient also als Handfeger, der die Scheibe sauber fegt und gleichzeitig den Staub absaugt.

3.5.1 Bedienung des Fensterreinigungs-Sets

Wie Sie mit dem Vorwerk Fensterreinigungs-Set arbeiten, erfahren Sie in diesem Kapitel.

Vorbereitung zur Fensterreinigung

Mit dem Elektro-Saugschlauch kann die Glasdüse hervorragend geführt werden und ist fl exibel sowie präzise einsetzbar.

- Schließen Sie den Elektro-Saugschlauch an (siehe Kapitel „Elektro-Saugschlauch 260/265 ansetzen“ auf Seite 15).

Bild 3.31 Glasdüse auf Elektro-Saugschlauch aufstecken

Bild 3.32 Koboclear auf Handschuh auftragen

Bild 3.33 Koboclear auftragen

Glasdüse 14 an Vorwerk Staubsauger aufstecken

• Setzen Sie die Glasdüse 14 an den Elektro-Saugschlauch an. Schieben Sie dafür den Anschlussstutzen der Glasdüse über den Anschlussstutzen des Elektro-Saugschlauchs.
• Achten Sie darauf, dass die Glasdüse im Anschlussstück des Elektro-Saugschlauchs hörbar einrastet.

Glasdüse 14 von Vorwerk Staubsauger abnehmen

- Drücken Sie die Taste am Handgriff des Elektro-Saugschlauchs und ziehen Sie gleichzeitig die Glasdüse vom Anschlussstück ab.

3.5.2 Fensterscheiben reinigen

Vor Gebrauch das Koboclear kräftig schütteln!
Koboclear ist sehr ergiebig. Verwenden Sie es sparsam.

Die Vorwerk Fensterreinigung erfolgt in drei Schritten:

Koboclear auftragen

• Verteilen Sie bei der Erstanwendung ca. 20 bis 30 ml Koboclear auf der gesamten Auftragsfläche des Mikrofaser-Handschuhs.

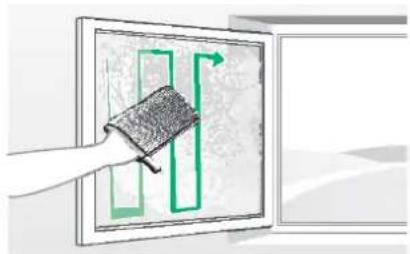

• Verteilen Sie Koboclear mit dem Mikrofaser-Handschuh gleichmäßig auf der (unbehandelten) Fensterscheibe, sodass ein geschlossener Film auf der Fensterscheibe entsteht.
• Entsteht kein geschlossener Film mehr auf der Scheibe, dann tragen Sie für jeden weiteren m² Glasfläche eine geringe Menge (1 bis 2 Spritzer) Koboclear auf den Mikrofaser-Handschuh auf.

Bild 3.34 Koboclear trocknen lassen

Bild 3.35 Koboclear absaugen

3.5.3 Koboclear trocknen lassen

Der Alkoholgehalt der Reinigungssuspension stellt sicher, dass die Fensterscheibe zügig abtrocknet. Die Trocknungszeit ist abhängig von den äußeren Bedingungen (Luftfeuchte, Raum- und Außentemperatur) und von der aufgetragenen Menge des Koboclear. Ein weißes Kreidepulver (Calciumcarbonat) bleibt auf der Fensterscheibe zurück.

3.5.4 Getrocknetes Koboclear absaugen

Das weiße Kreidepulver wird mit der Glasdüse 14 einfach, schnell, rückstandslos und streifenfrei abgesaugt. Ein aufwändiges Nachpolieren ist nicht notwendig.

• Schalten Sie den Staubsauger ein.
- Lassen Sie die Glasdüse beim Arbeiten vollständig mit den Saugöffnungen auf der Glasoberfläche aufliegen.
- Schieben Sie die Glasdüse gleichmäßig über die gesamte Fensterscheibe und saugen Sie das Kreidepulver ab.

Saugkraft regulieren

• Die Saugkraft regulieren Sie wie gewohnt am Vorwerk Staubsauger.
- Wählen Sie im Normalfall an Ihrem Vorwerk Staubsauger die Saugstufe 3.

52 Bedienung

Legende
1	Stutzen
2	Gelenk
3	Spitze (ausziehbar)
4	Rastknopf

Bild 3.37 Länge einstellen

3.6 Weiteres Zubehör

Wenn Sie das Düsensortiment verwenden, haben Sie für jeden Fall eine passende Lösung. Dieses Kapitel gibt einen Überblick über die verschiedenen Düsen und ihre Einsatzmöglichkeiten. Sie können das Zubehör direkt an den Elektro-Saugschlauch oder an das Elektro-Saugrohr ansetzen.

3.6.1 Variodüse 14

Ihre Variodüse ist vielseitig einsetzbar. Sie hat zwei Aufsätze, die für unterschiedliche Aufgaben benutzt werden können.

- Setzen Sie den Stutzen (Bild 3.36, Pos. ①) der Variodüse an den Handgriff des Elektro-Saugschlauchs an.

Die Variodüse hat ein Gelenk (Bild 3.36, Pos. 2), sodass Sie im 90-Grad-Winkel saugen können. Mit der verlängerbaren, fl exiblen Spitze 3 kommen Sie selbst in schwer erreichbare Ecken und enge Stellen. Außerdem können Sie einen der Aufsätze auf die Spitze 3 setzen, den Bohraufsatz oder den Pinselaufsatz.

Länge einstellen

• Ziehen Sie die Spitze 3 heraus.
- Um die Verlängerung wieder hineinzuschieben, drücken Sie den Rastknopf 4 und schieben Sie dann die Spitze zurück.

Bild 3.38 Bohraufsatz

Bild 3.39 Pinselaufsatz

Bohraufsatz

Mit dem Bohraufsatz können Sie Bohrstaub auffangen. Sie können ein Loch in die Wand bohren, ohne dass Bohrstaub Ihre Wohnung verschmutzt.

• Setzen Sie den Bohraufsatz auf die Spitze der Variodüse.
  • Schalten Sie den Staubsauger ein.
• Setzen Sie den Bohraufsatz mit der schwarzen Dichtung an die Wand. Durch die Saugkraft des Staubsaugers haftet der Bohraufsatz auf der Wand, selbst wenn diese vollständig eben ist. So haben Sie die Hände frei, um das Loch zu bohren.

Nehmen Sie den Bohraufsatz von der Wand, bevor Sie den Staubsauger ausschalten.

Pinselaufsatz

Mit dem Pinselaufsatz kommt Ihre Variodüse in die kleinsten Zwischen räume und die engsten Stellen. Er eignet sich hervorragend zum Absaugen von Fußleisten und zum Saugen zwischen Möbeln und Regalen.

- Stecken Sie dazu den Pinselaufsatz auf die Spitze Ihrer Variodüse.

54 Bedienung

Ihre Softdüse kann einerseits zum schnellen und sanften Aufsaugen von losem Staub benutzt werden und andererseits zum Entstauben von stärker haftendem Schmutz. Sie können die Länge des Borstenkranzes variieren und so an den Untergrund anpassen.

Die Softdüse eignet sich besonders zum Absaugen von unebenen Flächen wie Tastaturen, Bücherregalen, Lampenschirmen und allen Möbelflächen.

• Setzen Sie die Softdüse auf den Elektro-Saugschlauch.
• Stellen Sie die Borsten mittels des Schiebers ① auf die gewünschte Länge.
• Bei leichtem Staub und empfindlichen Gegenständen stellen Sie die Borsten länger ein. Schieben Sie dazu den Schieber 1 nach vorn.
• Bei fester haftendem Schmutz und unempfindlichen Untergründen stellen Sie die Bürsten kürzer ein, indem Sie den Schieber 1 zurückziehen.

Legende
1	Flächenaufsatz
2	Schieber
3	Flexodüse Oberteil
4	Entriegelungshebel
5	Bürstenaufsatz

3.6.3 Flexodüse 14

Ihre Flexodüse ist ein multifunktionales Zubehörteil, das auf den verschiedensten Oberfl ächen verwendet werden kann. Dazu können Sie die Düse für die unterschiedlichsten Zwecke anpassen:

Einstellung der Düse zum Saugen von
Flexodüse komplett	-Möbelflächen und Treppen-Wänden, Türen
Flexodüse Oberteil -Polstern, Stoffen, Autositzen
Flexodüse eingeklappt	-Fugen, Ecken-zwischen Polstern
Flächenaufsatz ohne Bürstenaufsatz	- Wandteppichen, Stofftapeten

Flexodüse 14 komplett

Sie können mit der komplett zusammengebauten Flexodüse Möbelflächen, Treppen, Wände oder Türen saugen.

Für weitere Funktionen verwenden Sie, je nach Verwendungszweck, nur einzelne Teile der Flexiodüse:

Flexodüse 14 Oberteil

Sie möchten Staub, Fäden und Haare von Polstern/Stoffen oder den Innenraum von Autos saugen?

Bild 3.42 Flexodüse Oberteil

Bild 3.43 Flexodüse einklappen

Bild 3.44 Bürstenaufsatz entfernen

• Dann entfernen Sie den Flächenaufsatz der Düse.
• Drücken Sie dafür den Entriegelungshebel ④ an der Rückseite des Aufsatzes nach unten.
• Schieben Sie das Flexodüsen-Oberteil ③ nach oben heraus.
• Setzen Sie die Düse auf den Elektro-Saugschlauch.

Flexodüse 14 eingeklappt

Sie möchten Staub aus Fugen und Ecken oder zwischen Polstern saugen?

• Entfernen Sie den Flächenaufsatz der Düse.
- Drücken Sie den Entriegelungshebel 4 an der Rückseite des Aufsatzes nach unten.
- Schieben Sie das Flexodüsen-Oberteil 3 nach oben heraus.
- Schieben Sie den Schieber 2 nach unten, sodass die Flügel der Düse einklappen.
- Setzen Sie die Düse auf den Elektro-Saugschlauch

Flächenaufsatz

Sie möchten größere Flächen reinigen, wie z.B. Möbelflächen oder Treppen, Wände und Türen? Dann verwenden Sie den Flächenaufsatz der Flexodüse.

• Montieren Sie den Flächenaufsatz ① am Oberteil ③ der Flexodüse.
• Achten Sie auf den korrekten Sitz aller Teile.
• Setzen Sie die Düse auf den Elektro-Saugschlauch.
• Für das Reinigen von Wandteppichen oder textilen Wandbespannungen nehmen Sie den Bürstenaufsatz 5 ab.
• Sie entfernen den Bürstenaufsatz 5, indem Sie die Lasche an der Rückseite des Aufsatzes nach oben drücken und den weißen Bürstenaufsatz mit einem Ruck abnehmen.

4 Wartung

Damit Ihr Tiger Ihnen stets Freude bereitet und optimal funktioniert, warten Sie ihn regelmäßig. Im folgenden Kapitel erfahren Sie, wie Sie die verschiedenen Geräte und Zubehörteile pfl egen oder wie Sie Teile auswechseln.

Gerät/Zubehör Schritt Zeitpunkt/Häufigkeit
VT 265 (Tiger) Filtertüte wechseln		Saugleistungsanzeige leuchtet gelb
	Motorschutzfilter wechseln bei Veschmutzung
Elektrobürste 360 (EB 360) Prüfen und reinigen 1 x im Monat
	Bürsten wechseln bei Abnutzung
SP 520 Hartbodenreiniger	Dichtlippenrahmen prüfen und reinigen	bei Bedarf
	Saugkanal prüfen bei Bedarf
Polsterboy 420 (PB 420) Reinigen bei Verschmutzung
Fensterreinigungs-Set (Glasdüse GD 14 und Mikrofaser-Handschuh GT 14)	Reinigen bei Verschmutzung
Weiteres Zubehör	Reinigen bei Verschmutzung

Warnung! Gefahr eines Stromschlags!

- Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.

4.1 Ersatzteile und Verbrauchsmaterialien

Sie haben ein Qualitätsprodukt von Vorwerk erworben. Damit Sie auch in Zukunft mit Ihrem Vorwerk Gerät so zufrieden sind wie am ersten Tag, empfehlen wir Ihnen, unsere Nachbestellmöglichkeiten für originale Pflegemittel und originale Verbrauchsmaterialien rechtzeitig zu nutzen.

So können Sie schnell und einfach Nachbestellungen aufgeben:

Persönlich bei Ihrem Kundenberater in Deutschland oder der Schweiz bzw. Vorwerk Handelspartner in Österreich oder im Servicecenter (siehe Kapitel „8 Serviceleistungen“ auf Seite 83).

Geprüfte Qualität erkennen Sie am Vorwerk Logo!

In unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de, in der Schweiz unter www.vorwerk-kobold.ch und in Österreich unter www.vorwerk.at

Bild 4.1 Verbrauchsmaterialien zum Nachbestellen v.l.n.r.: Kobotex, Lavenia, Kobosan active, Kobolin, Dovina Duftchip, Koboclear, Filtertüte

Für Allergiker geeignet

Freiwillige Prüfung

auf Hausstaub- und

Allergenahrscheinung

SEG-386/11

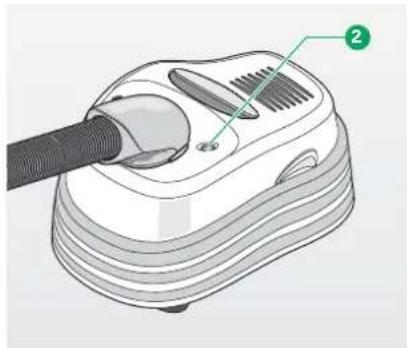

Bild 4.2 Saugleistungsanzeige

4.2 Wartung des VT 265

Vorsicht! Verlust der Allergiker-Eignung!

• Benutzen Sie ausschließlich originale Vorwerk Filter und Filtertüten.
• Verwenden Sie gebrauchte Filtertüten nicht wieder.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

Bei Feuchtigkeit im Filterraum kann das Gerät beschädigt werden.

• Wenn der Filterraum feucht ist, trocknen Sie ihn vor einer weiteren Nutzung.
• Ersetzen Sie Filtertüte und Motorschutzfilter.

4.2.1 Verbrauchs- und Wechselanzeigen

Vorwerk 3-in-1-Premium-Filtertüte FP 265

Die gelbe Saugleistungsanzeige ② auf dem Tiger zeigt an, dass die Saugleistung nicht mehr ausreichend ist und die Premium-Filtertüte voll ist.

Wenn die Saugleistungsanzeige vollständig gelb ist, dann sind die Poren der Premium-Filter tüte verstopft; das Auswechseln der Premium-Filtertüte ist erforderlich.

Vorwerk Premium Filtertüten können Sie bei Ihrem Kundenberater in

Deutschland oder der Schweiz bzw. Vorwerk Handelspartner in Österreich oder im Servicecenter

(siehe Kapitel „8 Serviceleistungen“ auf Seite 83) bestellen.

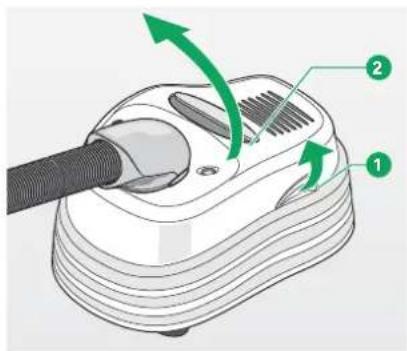

Bild 4.3 Filterraum öffnen

Vorwerk Premium Filtertüten erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de, in der Schweiz unter www.vorwerk-kobold.ch und in Österreich unter www.vorwerk.at

4.2.2 Filterraum öffnen

Um die Premium-Filtertüte oder den Motorschutzfilter des Tiger zu wechseln, müssen Sie den Filterraum des Staubsaugers öffnen.

- Ziehen Sie die grüne Deckelentriegelung ① seitlich nach oben.

Der Deckel wird entriegelt.

- Öffnen Sie den Filterraum 2.

Bild 4.4 Filtertüte einsetzen

4.2.3 3-in-1-Premium-Filtertüte wechseln

- Öffnen Sie den Filterraum.

Die Premium-Filtertüte liegt locker im Filterraum.

- Entnehmen Sie die alte Premium-Filtertüte.

Beachten Sie, dass sich der Filterdeckel ohne Premium-Filtertüte nicht schließen lässt.

- Setzen Sie die neue Premium-Filtertüte ein.

- Achten Sie darauf, die neue Premium-Filtertüte 1 in die entsprechenden Führungen zu legen.

Wenn Sie anschließend den Filterraum wieder schließen, wird die gelbe Anzeige zurückgesetzt. Das Gerät ist betriebsbereit.

Bild 4.5 Dovina Duftchip wechseln

Bild 4.6 Motorschutzfi Iter einsetzen

Dovina Duftchip einsetzen

Vorsicht! Erstickungsgefahr durch Verschlucken von Kleinteilen! • Halten Sie Kleinteile wie Dovina Duftchips von Kindern fern.

- Nehmen Sie den Dovina Duftchip ④ aus der Verpackung und setzen Sie ihn in die Vertiefung des Ausblasgitters ① (Vorwerk Schriftzug nach oben).

4.2.4 Motorschutzfi Iter einsetzen

• Öffnen Sie den Filterraum.
• Nehmen Sie zunächst die Premium-Filtertüte aus dem Gerät.
• Drücken Sie dann auf die obere Lasche 2a des Haltegitterrahmens 2 am Motorschutzfilter.
• Entnehmen Sie den weißen Haltegitterrahmen mit dem alten Motorschutzfilter.
• Entsorgen Sie den alten Motorschutzfilter.
• Legen Sie den neuen Motorschutzfilter ① in den Haltegitterrahmen
• Hängen Sie den kompletten gelben Haltegitterrahmen unten in die Halterung 2b ein.
  • Lassen Sie die obere Lasche 2a einrasten.
• Legen Sie die Premium-Filtertüte wieder in das Gerät. Beachten Sie, dass sich der Filterdeckel ohne Premium-Filtertüte nicht schließen lässt.
• Schließen Sie den Filterraum. Das Gerät ist betriebsbereit.

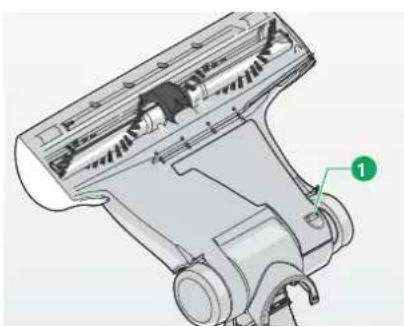

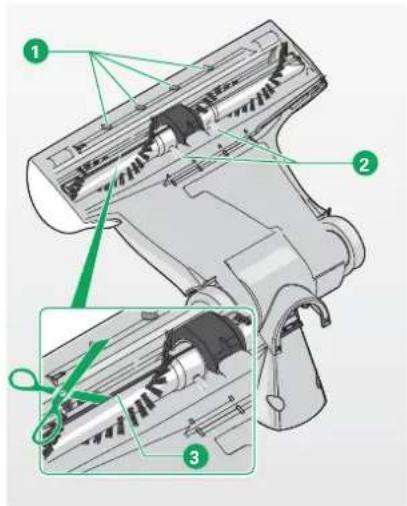

Bild 4.7 Elektrobürste prüfen und reinigen

4.3 Elektrobürste 360

Warnung! Gefahr eines Stromschlags!

- Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.

Vorsicht! Verletzungsgefahr durch Einklemmen!

- Halten Sie Abstand zu beweglichen Teilen der Elektrobürste.

4.3.1 Prüfen und reinigen

Unterseite

- Kontrollieren Sie hin und wieder die Unterseite, damit Gerät und Boden keinen Schaden nehmen.

Frontdüsen

Haben sich z. B. Steinchen in den Frontdüsen ① festgesetzt, können Sie diese am besten mit einem spitzen Gegenstand, z. B. Schraubendreher, entfernen.

Rundbürsten

Haben sich Fäden um die Rundbürsten gewickelt, können Sie diese einfach mit einer Schere zerschneiden.

- Fahren Sie hierzu mit der Schere in der Nut ③ auf der Längsseite der Rundbürsten entlang.

Bild 4.8 Rundbürsten herausnehmen

• Zerschneiden Sie dabei die Fäden und entfernen Sie die Fäden.
- Bei stärkeren Umwicklungen entnehmen Sie zunächst die Bürsten und entfernen dann die Fäden.

Bürstwirkung prüfen

Die schwarzen Borstenbüschel müssen länger als die gelben Büschel (2 Bild 4.7 auf Seite 62) sein.

Ansonsten hat die Elektrobürste keine Bürstwirkung mehr.

Kontrollieren Sie von Zeit zu Zeit, ob die schwarzen Borstenbüschel noch länger als die gelben Büschel (2, Bild 4.7) sind.

• Falls nicht, wechseln Sie die Rundbürsten aus.

4.3.2 Bürsten wechseln

Rundbürste herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.
• Ziehen Sie die grünen Rundbürsten ③ links und rechts aus dem Bürstentunnel.
• Reinigen Sie die Mitnehmerwelle 4 von Verschmutzungen.

Rundbürsten einsetzen

- Setzen Sie die Rundbürste mit dem roten Ende in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Rundbürste in die gegenüber liegende Seite ein.

• Wechseln Sie immer beide Rundbürsten. Drücken Sie die Rundbürsten mit einer leichten Drehung auf die Antriebswelle, bis sie vollständig eingeschoben sind.
• Kontrollieren Sie den Sitz der Bürsten auf der Antriebswelle.
• Klappen Sie die Vorderhaube mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.
• Lässt sich die Vorderhaube nicht schließen, sind die Rundbürsten nicht weit genug eingeschoben.

Die Rundbürsten können Sie bei Ihrem Kundenberater in Deutschland oder der Schweiz bzw. Vorwerk Handelspartner in Österreich oder im Servicecenter (siehe Kapitel „8 Serviceleistungen“ auf Seite 83) bestellen.

Die Rundbürsten erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de, in der Schweiz unter www.vorwerk-kobold.ch und in Österreich unter www.vorwerk.at

4.4 SP 520 Hartboden reiniger

Warnung! Gefahr eines Stromschlags!

• Schalten Sie den SP 520 Hartbodenreiniger vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus. Vor Reinigungs- und Wartungsarbeiten ziehen Sie zusätzlich den Netzstecker.
• Reinigen Sie keine elektrischen Anschlüsse mit Wasser, feuchten Reinigern oder mit dem feuchten Vorwerk Reinigungstuch.
• Schütten Sie niemals Wasser über das Gerät und halten Sie es niemals unter fließendes Wasser.

Bild 4.9 Dichtlippenrahmen ausbauen

Bild 4.10 Dichtlippenrahmen einbauen

Vorsicht! Verletzungsgefahr durch Einklemmen!

- Halten Sie Abstand zu den beweglichen Teilen des SP 520 Hartbodenreinigers.

4.4.1 Dichtlippenrahmen prüfen und reinigen

Kontrollieren Sie regelmäßig den Zustand der Dichtlippen und entfernen Sie bei Bedarf Flusen, Haare o. Ä.

Dichtlippenrahmen ausbauen

Um die Dichtlippen gründlicher zu reinigen, lassen sich die Rahmen aus dem Gerät entnehmen.

Legen Sie das Gerät so auf den Boden oder einen Tisch, dass die Reinigungsseite (die Unterseite) des Geräts nach oben zeigt.

• Fassen Sie den Dichtlippenrahmen 9 in der Mitte an und ziehen Sie ihn zu sich hin, sodass er sich aus seiner Verrastung löst.
• Reinigen Sie den Dichtlippenrahmen wenn nötig unter fließendem Wasser.

Dichtlippenrahmen einbauen

Bevor Sie die Dichtlippenrahmen wieder in das Gerät einsetzen, müssen diese vollständig getrocknet sein.

Die beiden Dichtlippenrahmen passen aufgrund ihrer unterschiedlich geformten Rasthaken nur auf jeweils eine Seite des Geräts. Die durchgehende Dichtlippe des Rahmens muss dabei jeweils nach innen zeigen.

• Setzen Sie den Dichtlippenrahmen 9 zunächst nur an einer Seite mit seinem Rasthaken in die dafür vorgesehene Verrastung 9a am Gerät.
• Schieben Sie den Dichtlippenrahmen etwas zusammen, sodass Sie die zweite Seite ebenfalls einsetzen können.

Bild 4.11 Saugkanal herausziehen

Bild 4.12 Gegenstände entfernen

4.4.2 Saugkanal prüfen

Prüfen Sie regelmäßig, ob der Saugkanal verstopft ist.

- Um Verstopfungen zu beseitigen, ziehen Sie den Saugkanal 7 am unteren Ende aus dem Gerät.

- Entfernen Sie die Gegenstände 15, die das Gerät verstopfen.

- Setzen Sie den Saugkanal wieder ein, indem Sie ihn in die Öffnung im Gerät drücken, bis er fühlbar einrastet.

Der Saugkanal sitzt dann richtig, wenn sich der Bügel 6 nach dem Einsetzen frei bewegen lässt.

4.5 Polsterboy 420

⚠️ Warnung! Gefahr eines Stromschlags!

• Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie den Polsterboy und den Saugschuh niemals mit Wasser oder feuchten Reinigern.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut!

- Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z.B. Glassplitter) besonders in Augenhöhe.

Bild 4.13 Saugschuh abnehmen

• Ziehen Sie den Polsterboy vom Saugschlauch ab.
- Fassen Sie den Saugschuh an den Griffrillen ① an der Saugöffnung.
• Ziehen Sie den Saugschuh nach unten ab.
• Bürsten oder wischen Sie das Gerät trocken ab.
- Kontrollieren Sie hin und wieder den Saugschuh darauf, ob sich Fäden oder Haare um die Rundbürsten gewickelt haben.
- Wenn ja, nehmen Sie den Saugschuh ab.
• Zerschneiden Sie die Fäden oder Haare mit einer kleinen Schere.
- Beim Einsetzen des Saugschuhs setzen Sie die Nasen des Schuhs zuerst in die vorgesehenen Öffnungen ein.
- Drücken Sie den Saugschuh an den Griffinen 1 fest gegen das Gerät. Achten Sie darauf, dass der Saugschuh wieder hörbar einrastet.

4.6 Fensterreinigungs-Set

Warnung! Gefahr eines Stromschlags!

• Schalten Sie den Staubsauger vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.
• Stecken Sie die Glasdüse 14 niemals auf einen Staubsauger, wenn die Glasdüse 14 nach der Reinigung noch nicht vollständig trocken ist.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

- Trocknen Sie die Glasdüse 14 nicht in der Nähe von Heizkörpern oder in der prallen Sonne, da sich der Kunststoff verziehen kann.

Bild 4.14 Glasdüse absaugen

Gerät/Zubehör Zeitpunkt/Häufigkeit	Schritt
Glasdüse 14 nach jeder Fensterreinigung	Ziehen Sie die Glasdüse 14 vom Saugschlauch oder Teleskoprohr ab.Saugen Sie die Borsten der Glasdüse 14 mit dem Staubsauger ab.
bei Bedarf zwischendurch	Ziehen Sie die Glasdüse 14 vom Saugschlauch oder Teleskoprohr ab.Reinigen Sie die Glasdüse 14 unter fl ießendem Wasser, um die Reste von Kreidepulver aus der Düse zu spülen.Lassen Sie die Glasdüse 14 vollständig trocknen, bevor Sie die Glasdüse 14 wieder verwenden.

Bild 4.15 Glasdüse abspülen

Gerät/Zubehör Zeitpunkt/Häufigkeit	Schritt
Mikrofaser-Handschuh (Glastuch) 14	nach jeder FensterreinigungWaschen Sie den Mikrofaser-Handschuh unter fließendem Wasser gründlich aus.bei BedarfWaschen Sie den Mikrofaser-Handschuh in der Waschmaschine bei max. 60°C ohne Weichspüler, wie auf dem Etikett am Mikrofaser-Handschuh angegeben.

4.7 Weiteres Zubehör

Das folgende Kapitel gilt für folgendes Zubehör:

-Hartbodendüse 40
-Variodüse 14
-Flexodüse 14
-Softdüse 14

• Die Zubehörteile können Sie unter fließendem Wasser abwaschen.
- Lassen Sie die Zubehörteile gut trocknen, bevor Sie sie wieder einsetzen.
- Reinigen Sie die Borsten der Softdüse mit Seife und mit lauwarmem Wasser.

5 Störungsbehebung

Warnung! Gefahr eines Stromschlags und Verletzungsgefahr!

- Führen Sie Reparaturen an Ihrem Gerät nie eigenständig aus. Reparaturen an Elektrogeräten dürfen nur vom zuständigen Vorwerk Kundendienst ausgeführt werden.

Wenn Ihr Gerät einmal nicht richtig funktioniert, kann das folgende Ursachen haben:

VT 265 (Tiger)

Störung Mögliche Ursache	und Behebung
Die Saugleistung des Tiger lässt nach.	Der Luftweg ist verstopft. Möglicherweise ist die Filtertüte voll.Wechseln Sie die Filtertüte.Der Elektro-Saugschlauch ist nicht richtig eingerastet.Lassen Sie den Elektro-Saugschlauch in das Gerät einrasten.Der Elektro-Saugschlauch oder das Elektro-Saugrohr ist verstopft.Entfernen Sie die Verstopfung im Elektro-Saugschlauch oder im Elektro-Saugrohr vorsichtig mit einem Zollstock.Das Vorsatzgerät ist verstopft.Trennen Sie das Vorsatzgerät vom Tiger.Entfernen Sie den Schmutz, der sich dort festgesetzt hat.
Der Staubsaugerverströmt einen unangenehmen Geruch.	Die Aktivkohle in der Filtertüte hat ihre Wirksamkeit verloren, Gerüche zu neutralisieren.Wechseln Sie die Filtertüte.

VT 265 (Tiger)

Störung Mögliche Ursache und Behebung
Der Filterraum des Staubsaugers lässt sich nicht schließen.	Es ist keine Filtertüte eingelegt.Legen Sie eine neue Filtertüte ein.Die Filtertüte ist nicht richtig eingelegt.Legen Sie die Filtertüte erneut ein.
Der Tiger wird lauter. Der Luftweg ist verstopft.Beheben Sie die Verstopfung.Wechseln Sie im Bedarfsfall die Filtertüte.Auf Hartböden kann es zu lauten Sauggeräuschen kommen.Aktivieren Sie beim Saugen mit der Elektrobürste die Softfunktion.
Nach längerer Verwendung, bei hoher Umgebungstemperatur und wenn die Filtertüte voll bzw. verstopft ist, kann sich der Tiger abschalten.	Möglicherweise ist der Motor überlastet.Überprüfen Sie den Ansaugkanal und die angeschlossenen Zubehörteile.Entfernen Sie Verstopfungen und tauschen Sie gegebenenfalls die Filtertüte aus.Lassen Sie den Motor abkühlen.

VT 265 (Tiger)

Störung Mögliche Ursache	und Behebung
Der Tiger stellt sich selbstständig auf eine andere Leistungsstufe.	Nach längerer Verwendung, bei hoher Umgebungstemperatur und wenn die Filtertüte voll bzw. verstopft ist, stellt sich der Tiger wegen Überhitzung auf eine sichere Leistungsstufe, sodass die Saugleistung nicht mehr reguliert werden kann. In diesem Fall öffnet sich automatisch ein Ventil, durch welches die Luft direkt ins Motorinnere strömt.Überprüfen Sie den Ansaugkanal und die angeschlossenen Zubehörteile.Entfernen Sie Verstopfungen und tauschen Sie gegebenenfalls die Filtertüte ausLassen Sie den Motor abkühlen.
Die Saugleistungsanzeige leuchtet gelb.	Die Filtertüte ist voll.Wechseln Sie die Filtertüte wie im Kapitel „4.2.3 3-in-1-Premium-Filtertüte wechseln“ auf Seite 60 beschrieben.

Elektrobürste 360 (EB 360)

Bild 5.1 Betriebsanzeige blinkt

Störung Mögliche Ursache	und Behebung
Die Elektrobürsteist zu laut.	Die Rundbürsten sind nicht richtig eingesetzt.Kontrollieren Sie, ob die Rundbürsten richtigeingesetzt sind. Die Rundbürsten müssen immer dem farbigen Symbol zugeordnet sein (rot zu rot).Tauschen Sie immer beide Bürsten aus.Möglicherweise wurde nicht originales Vorwerk Zubehör verwendet, das kann zu einem Lager- und Motorschaden führen.Benutzen Sie ausschließlich originale Vorwerk Rundbürsten.Es hat sich ein Gegenstand im Bereich der Rundbürsten verfangen.Entfernen Sie den Gegenstand.Auf Hartboden kann es zu lauten Geräuschen kommen.Schalten Sie die Softfunktion ein.
Es haben sich Fäden um die Rundbürsten gewickelt.	Zerschneiden Sie die Fäden wie im Kapitel Wartung „4.3 Elektrobürste 360“, „4.3.1 Prüfen und reinigen“, „Rundbürsten“ auf Seite 62 beschrieben.
Die Vorderhaube lässt sich nicht schließen.	Die Rundbürsten sind nicht weit genug eingeschoben.Schieben Sie die Rundbürsten bis zum Anschlag ein.
Die Elektrobürste schaltet sich selbstständig ab, die Betriebsanzeige ➊ blinkt.	Ein eingesaugtes Objekt blockiert die Bürsten der Elektrobürste.Entfernen Sie das Objekt.Fäden blockieren die Bürsten der Elektrobürste.Zerschneiden Sie die Fäden wie im Kapitel Wartung „4.3 Elektrobürste 360“, „4.3.1 Prüfen und reinigen“, „Rundbürsten“ auf Seite 62 beschrieben.

Elektrobürste 360 (EB 360)

Bild 5.2 Revisionsklappe auf der Unterseite der Elektrobürste

Störung Mögliche Ursache und Behebung
Der Gelenkstutzen der Elektrobürste ist verstopft.	Entfernen Sie die Verstopfung mit einem geeigneten Gegenstand (z. B. Schraubendreher, Häkelnadel).
Der Saugkanal der Elektrobürste ist verstopft.	Öffnen Sie die Revisionsklappe 1 auf der Unterseite der Elektrobürste.Entfernen Sie die Verstopfung.Nutzen Sie hierfür ggf. einen geeigneten Gegenstand (z. B. Schraubendreher, Häkelnadel).
Die Elektrobürste lässt sich schwer schieben.	Möglicherweise haben Sie eine zu hohe Leistungsstufe eingestellt.Stellen Sie den Hauptschalter am Handgriff des Staubsaugers auf eine niedrigere Stufe oder saugen Sie grundsätzlich auf der Automatikstufe.
Nach dem Rundbürstenwechsel funktioniert das Gerät nicht mehr.	Die Elektrobürste ist nicht richtig mit dem Grundgerät verbunden.Kontrollieren Sie, ob die Steckverbindung zwischen der Elektrobürste und dem Grundgerät richtig eingerastet ist.Die Rundbürsten sind nicht richtig eingesetzt.Setzen Sie die Rundbürsten exakt auf die Antriebsachsen.

Frischer-Kit 360 (FK 360)

Störung Mögliche Ursache	und Behebung
Das Frischer-Kit passt nicht in die Elektrobürste.	Wurde das Frischer-Kit zum Trocknen auf die Heizung oder in die Sonne gelegt, hat es sich möglicherweise verzogen.Kaufen Sie ein neues Frischer-Kit 360.

SP 520 Hartbodenreiniger

Störung Mögliche Ursache und Behebung
Der SP 520Hartbodenreiniger schaltet sich selbstständig ab, die Betriebsanzeige „ON“ blinkt grün.	Möglicherweise ist der Motor überlastet.Schalten Sie den Staubsauger aus.Schalten Sie den Staubsauger an und schließen Sie die Nebenluftklappe des SP 520 Hartbodenreinigers.
Der SP 520Hartbodenreiniger schwingt zu stark.	Das Reinigungstuch ist nicht richtig befestigt.Kontrollieren Sie, ob das Tuch gerade und fest auf dem am Tuchträger sitzt.Der Tuchträger ist nicht richtig eingesetzt.Kontrollieren Sie, ob der Tuchträger richtig in den SP 520 Hartbodenreiniger geschoben und eingerastet ist.Möglicherweise wurden nicht originale Vorwerk Reinigungstücher verwendet.Benutzen Sie ausschließlich originale Vorwerk Reinigungstücher.
Der Gelenkstutzen des SP 520Hartbodenreinigers ist verstopft.	Entfernen Sie die Verstopfung mit einem geeigneten Gegenstand (z. B. Schraubendreher, Häkelnadel).
Der Saugkanal des SP 520Hartbodenreinigers ist verstopft.	Entfernen Sie die Verstopfung.Nutzen Sie hierfür ggf. einen geeigneten Gegenstand (z. B. Schraubendreher, Häkelnadel).
Der SP 520Hartbodenreiniger schaltet sich selbstständig ab, die Betriebsanzeige „STOP“ blinkt rot, gleichzeitig schaltet der Sauger ab.	Es wurde Feuchtigkeit aufgesaugt.Schalten Sie den Staubsauger aus.Nach vollständiger Trocknung des Gerätes schalten Sie den Staubsauger an und schließen Sie die Nebenluftklappe des SP 520 Hartbodenreinigers.Möglicherweise ist mehrmaliges Wiederholen notwendig.

SP 520 Hartbodenreiniger

Bild 5.3 Seitliche Klappe wieder einsetzen

Bild 5.4 Standfüße entnehmen

Störung Mögliche Ursache und Behebung
Der SP 520 Hartboden reiniger macht Geräusche.	Eventuell ist das Gerät nicht richtig verschlossen oder der Tuchträger ist nicht richtig montiert.Prüfen Sie, ob die seitliche Klappe4vorhanden und richtig verschlossen ist; falls nicht, setzen Sie die seitliche Klappe wieder ein und schließen Sie sie.Prüfen Sie den Sitz und die Einrastung des Tuchträgers.
Das Absaugergebnis des SP 520 Hartboden-reinigers ist nicht zufriedenstellend.	Eventuell sind die Dichtlippenrahmen verschmutzt und klemmen.Entnehmen Sie die Dichtlippenrahmen und reinigen Sie sie.Eventuell ist das Reinigungstuch schräg auf dem Tuchträger befestigt und kollidiert mit den Dichtlippenrahmen.Kontrollieren Sie, ob das Tuch gerade am Tuchträger befestigt ist.
Die Nebenluftklappe schließt nicht/bleibt nicht geschlossen.	Eventuell ist der Haltemagnet verschmutzt.Reinigen Sie die Oberfläche des Magneten.
Der SP 520 Hartboden-reiniger verursacht Streifen/Markierungen auf dem Boden.	Möglicherweise berühren die Standfüße den Boden.Entnehmen Sie in diesem Fall die Standfüße14.
Die Reinigungsleistung des SP 520 Hartboden-reinigers nimmt ab.	Das Reinigungstuch ist möglicherweise zu stark verschmutzt.Wechseln Sie das Tuch.Das Reinigungstuch ist möglicherweise zu trocken.Wechseln Sie das Tuch.Das Reinigungstuch ist ungleichmäßig mit Flüssigkeit benetzt.Achten Sie beim Befeuchten auf eine gleichmäßige Verteilung der Flüssigkeitsmenge.

SP 520 Hartbodenreiniger

Störung Mögliche Ursache	und Behebung
Die Randreinigung des SP 520Hartbodenreinigers ist schlecht.	Eventuell wurde das Reinigungstuch ungleichmäßig angefeuchtet.Wiederholen Sie den Reinigungsvorgang mit einem neuen Tuch.Achten Sie beim Befeuchten auf eine gleichmäßige Verteilung der Flüssigkeits menge.Eventuell ist das Reinigungstuch nicht richtig befestigt.Kontrollieren Sie, ob das Tuch gerade und fest auf dem Tuchträger sitzt.
Es kommt zu Schlierenbildung.	Eventuell wurde das Reinigungsmittel überdosiert.Wiederholen Sie den Reinigungsvorgang mit einem neuen Tuch und klarem Wasser.Möglicherweise befinden sich Reste alter Pflege- und Reinigungsmittel auf dem Boden.Wiederholen Sie den Reinigungsvorgang, bis eine Besserung eintritt; eventuell ist eine Grundreinigung erforderlich.Das Reinigungstuch ist möglicherweise zu stark verschmutzt.Wechseln Sie das Tuch.Der Feuchtigkeitsfilm trocknet nicht gleichmäßig.Nehmen Sie die zurückgebliebene Flüssigkeits menge in einem zweiten Reinigungsschritt mit einem trockenen Tuch auf.
Es bilden sich Spurenbilder.	Der Anfasser des Tuches ist nicht richtig befestigt.Kontrollieren Sie die Befestigung des Anfassers des Tuches.

SP 520 HartbodenreinigerSP

Störung Mögliche Ursache und Behebung
Es verbleibt ein Schmutzfilm auf dem Boden.	Das Reinigungstuch ist möglicherweise zu stark verschmutzt.• Wechseln Sie das Tuch.
Die Fleckentfernung ist nicht zufriedenstellend.	Das Reinigungstuch ist möglicherweise zu stark verschmutzt.• Wechseln Sie das Tuch.
Der Feuchtigkeitsfilm ist nicht gleichmäßig.	Eventuell wurde das Reinigungstuch ungleichmäßig angefeuchtet.• Wiederholen Sie den Reinigungsvorgang mit einem neuen Tuch.• Achten Sie beim Befeuchten auf eine gleichmäßige Verteilung der Flüssigkeitsmenge.
Der Boden wird zu feucht. Eventuell wurde das Reinigungstuch zu stark angefeuchtet.• Beachten Sie die Dosieranleitung.• Nehmen Sie ggf. die zurückgebliebene Flüssigkeits menge in einem zweiten Reinigungsschritt mit einem trockenen Tuch auf.
Der Boden wirkt nach dem Reinigungsvorgang matt.	Möglicherweise befinden sich Reste alter, aufpolierter, glänzender Pflege- und Reinigungsmittel auf dem Boden.• Wiederholen Sie den Reinigungsvorgang, ggf. mit Tuchwechseln, bis eine Besserung eintritt.

Polsterboy 420 (PB 420)

Bild 5.5 Flügel wieder einsetzen

Flexodüse 14 (FD 14)

Störung Mögliche Ursache	und Behebung
Der Polsterboy lässt sich nicht in Betrieb nehmen.	Der Polsterboy wurde an das Teleskoprohr oder an einen Saugschlauch ohne Stromkabel angeschlossen.Schließen Sie den Polsterboy an einen Elektro-Saugschlauch an.Der Staubsauger ist nicht eingeschaltet.Schalten Sie das Gerät ein.
Die Borsten des Polsterboy sind verformt oder verfilzt.	Fransen oder Gewebe wurde eingesaugt und wieder herausgezogen.Tauschen Sie den Saugschuh aus.
Die Bürsten des Polsterboy drehen sich nicht mehr.	Der Staubsauger ist nicht eingeschaltet.Schalten Sie das Gerät ein.Der Saugschuh ist nicht richtig aufgesetzt.Rasten Sie den Saugschuh fest ein.Es wurde etwas eingesaugt, das die Bürsten blockiert.Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.Entfernen Sie das eingesaugte Objekt.Schalten Sie das Gerät wieder ein.

Störung Mögliche Ursache und Behebung
Die Flügel der Flexodüse sind ausgehakt.	• Setzen Sie die Flügel wieder ein.

Is sich die Störungen nicht beheben lassen, wenden Sie sich an den Vorwerk Kundendienst (siehe Kapitel „8 Serviceleistungen“ auf Seite 83).

6 Entsorgung und Umweltschutz

6.1 Entsorgung des Gerätes

Als Besitzer eines Elektro- oder Elektronikaltgerätes ist es Ihnen (gemäß der EU-Richtlinie 2002/96/EG vom 27. Januar 2003 über Elektro- oder Elektronik altgeräte sowie des Elektro- oder Elektronikgesetzes vom 16.3.2005) gesetzlich nicht gestattet, dieses Gerät oder dessen elektrisches/elektronisches Zubehör über den unsortierten Hausmüll zu entsorgen.

• Nutzen Sie stattdessen die dafür vorgesehenen kostenlosen Rückgabemöglichkeiten.
• Informieren Sie sich hierzu bei Ihrer Stadt- oder Gemeindeverwaltung.

6.2 Entsorgung der Verpackung

Die Verpackung ist ein wichtiger Teil unseres Produkts: Sie schützt unsere Geräte beim Transport vor Schäden und reduziert das Risiko eines Geräteausfalls. Daher können wir nicht auf die Verpackung verzichten. Für den Fall, dass Sie Ihr Gerät während der Garantiezeit oder auch danach zum Service oder Kundendienst einreichen oder einschicken müssen, ist die Originalverpackung der sicherste Schutz vor Transportschäden.

Wenn Sie die Verpackung dennoch entsorgen möchten, so können Sie dies jederzeit und ohne Einschränkungen über Ihre regionalen Einrichtungen ( Altpapiertonne, Gelbe Tonne, Wertstoffhof, Altpapiersammlung etc.) tun. Dafür beauftragt Vorwerk gesetzlich autorisierte Lizenzgeber. Bei Rückfragen wenden Sie sich bitte an Ihr entsprechendes Service-Center (siehe Kapitel „8 Serviceleistungen“ auf Seite 83).

6.3 Informationen zum Umweltschutz

Natur bewahren und die Umwelt schützen: Bei Vorwerk ist Umweltschutz ein wichtiges Unternehmensziel.

Weniger Verpackung

Wir verwenden ausschließlich umweltfreundliches Material, das bei richtiger Entsorgung wiederverwertet wird. Wir beteiligen uns schon bei der Entwicklung an der Einsparung von Verpackungsabfall und setzen uns für seine Entsorgung und Recycling ein.

Energie sparen

Vorwerk Produkte schonen die Umwelt: Sie verbrauchen nur wenig Energie bei hoher Saugleistung.

Umweltgerechte Produktion

Bei der Herstellung unserer Produkte legen wir Wert auf den Schutz der Umwelt. Wir verwenden recyclingfähige Kunststoffe und Farben. Auf umweltbelastende Flammhemmer haben wir ganz bewusst verzichtet. Für unsere Filtertüten verwenden wir lösungsmittelfreie Kleber, ungebleichtes Papier oder unbedenklichen Kunststoff. Unsere Gebrauchsanleitungen werden aus nachhaltig bewirtschafteten Waldbeständen hergestellt und ohne Chlor gebleicht.

Wiederverwertbares Material

Das Material unserer Produkte kann nahezu vollständig recycelt werden. Wir verzichten weitgehend auf den Einsatz von PVC. Bei der Konstruktion unserer Produkte achten wir auf „sortenreines“ Material: Die verwendeten Stoffe können später ohne großen Energieaufwand mit modernen Anlagen stofflich getrennt werden. Damit sie noch leichter recycelt werden können, haben wir unsere Kunststoffbauteile größtenteils gekennzeichnet.

7 Garantie

Etwaige Garantieleistungen entnehmen Sie bitte Ihrem Bestellschein bzw. Kaufvertrag.

8 Serviceleistungen

Service in Deutschland

Die Mitarbeiter unseres Telefonservice stehen Ihnen gern zur Verfügung:

Telefon: [phone], Telefax: 0202 564 83 5000

von Montag bis Freitag 8 – 18 Uhr,

Samstag 8 – 14 Uhr

Service in Österreich

Die Mitarbeiter unseres Telefonservice stehen Ihnen gern zur Verfügung:

Telefon: [phone], Telefax: 0505 800 145

von Montag bis Freitag 8 – 18 Uhr

Service in der Schweiz

Die Mitarbeiter unseres Telefonservice stehen Ihnen gern zur Verfügung:

Telefon: [phone], Telefax: 061 716 98 89

von Montag bis Freitag 8 – 18 Uhr

9 Technische Daten

VT 265 (Tiger)

VT 265
Sicherheitszeichen	☐ CE
Gehäuse Hochwertiger recycelbarer thermogeformter Kunststoff
Motor Wartungsfreier Reluktanzmotor mit Kugellagernmit elektronischer Kontrolle der Leistungbei Nenndrehzahl von 60 000 U/min
Gebläse Einstufiges Radialgebläse
Spannung 220 - 240 Volt Wechselspannung 50/60 Hertz
Nennleistungmit Zusatzgeräten	900 Wattmax. 1300 Watt
Elektrische Leistung ohne Vorsatzgerät oder Düse	Stufe A 1. Stufe 2. Stufe 3.		Stufe
	275 - 900 W 275 W 400 W		900 W
Aktionsradius	mind. 10,9 m nach EN-IEC 60312
max. Unterdruck	175 hPa
max. Luftmenge	41 l/s
max. Saugleistung	250 Watt bei sauberem Filter gem. EN-IEC 60312
max. Wirkungsgrad	29%
Volumen Filtertüte	4,5 l gem. EN-IEC 60312
Staubemission	Ca. 0,001 mg/qm gem. EN-IEC 60312
Gewicht	Ca. 6 kg
Geräuschemission	72 dBA Grundgerät VT 265 mit Schlauch ESS 260 und ESR 260 (ohne Ansauggeräusche) (arbeitsplatzbezogen, gemessen unter Freifeldbedingungen auf Teppich)

Elektrobürste 360 (EB 360)

Elektrobürste 360
Sicherheitszeichen
Gehäuse Hochwertiger	recycelbarer thermogeformter Kunststoff
Motor Wartungsfreier	DC-Motor undwartungsfreier Zahnriemen-Antrieb
Spannung 220 - 240 Volt	Wechselspannung 50 Hertz
Nennleistung 100 Watt
Bürsten Austauschbare	und ersetzbare Rotationsbürsten
Arbeitsbreite 300 mm
Abstand der Bürsten für Randabstandrechts, links und vorn	0 mm
Drehzahl der Bürsten Ca.	6200 U/min
Soft-Funktion 800 U/min
Bürstenhöhe Regulierung	Automatisch
Drehzahl mit Frischer-Kit	Ca. 1700 U/min
Höhe Ca. 60 mm
Gewicht 1,60 kg
Geräuschemission 74 d	BA (gemessen mit VT 265 Tiger unterFreifeldbedingungen auf Teppich)

SP 520 Hartbodenreiniger

SP 520
Sicherheitszeichen
Gehäuse Hochwertiger	recycelbarer Kunststoff
Getriebe 1. Stufe - Stirnrad-Schnecken-Getriebe2. Stufe - wartungsfreier Zahnriemen-Antrieb 1350 U/min.
Motor Wartungsfreier DC-Bürstenmotor
Anschlusswerte für 220	- 240 Volt Wechselspannung50 Hertz, Nennleistung 100 WattNur in Verbindung mit Vorwerk Staubsaugern verwendbar.
Gewicht ca. 3 kg
Geräuschemission 79 dBA (Gerät solo ohne Sauggeräusche) bzw.85 dBA (mit Kobold VK 140 in Stufe 3)

Polsterboy 420 (PB 420)

Polsterboy 420
Sicherheitszeichen
Gehäuse Hochwertiger	Kunststoff, mit abnehmbaremSaugschuh aus bruchsicherem Polyamid
Motor Wartungsfreier	Gleichstrom-Motor mit Direktübertragung
Bürstmechanik 2 gegenläufig rotierende Rundbürsten mit ca.4000 U/min, wartungsfrei gelagert
Spannung 220 - 240 Volt Wechselspannung 50 Hertz
Nennleistung 50 Watt
Gewicht 600 g (ohne Elektro-Saugschlauch ESS 140)
Geräuschemission 76 dBA (arbeitsplatzbezogen, gemessen mit Kobold VK 140 unter Freifeldbedingungen auf Polstern)

Achten Sie auf Qualität.

Vorwerk Qualität

Vorwerk Deutschland

Stiftung & Co. KG

Mühlenweg 17-37

42270 Wuppertal

www.vorwerk-kobold.de

Vorwerk International

Mittelsten Scheid und Co.

Christoph-Merian-Ring 23

CH-4153 Reinach BL

www.vorwerk.ch

Vorwerk Austria GmbH & Co. KG

Schäfferhofstr. 15

A-6971 Hard

www.vorwerk.at
