Produkttyp	Bodenstaubsauger (Kanisterbauweise)
Modell	Tiger 260
Marke	Vorwerk
Abmessungen (L x B x H)	ca. 45 x 30 x 25 cm
Gewicht	ca. 5,2 kg
Stromversorgung	Netzbetrieb, 230 V, 50 Hz
Leistungsaufnahme	1000 W
Staubbehälter	Staubbeutel (Typ Vorwerk VK 200)
Filtersystem	HEPA-Filter (waschbar)
Reinigungssystem	Zyklon- und Beutelfiltration
Funktionen	Saugen, Blasen (Zubehör erhältlich)
Zubehör enthalten	Fugendüse, Polsterdüse, Kombidüse
Kabelaufwicklung	Automatisch, 5 m Kabel
Wartung	Staubbeutelwechsel alle 2–3 Monate, HEPA-Filter jährlich waschen
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung
Ersatzteile	Staubbeutel, Filter, Bürsten, Düsen
Reparierbarkeit	Ersatzteile über Vorwerk Kundendienst oder Fachhändler
Geräuschpegel	ca. 75 dB(A)
Herstellerhinweis	Nur für Haushaltsgebrauch geeignet

Häufig gestellte Fragen - Tiger 260 VORWERK

Wie wechsle ich den Staubbeutel beim Vorwerk Tiger 260?

Öffnen Sie die Klappe auf der Vorderseite des Geräts, entnehmen Sie den vollen Beutel und setzen Sie einen neuen Vorwerk Staubbeutel VK 200 ein. Schließen Sie die Klappe hörbar.

Wie oft muss der HEPA-Filter gereinigt werden?

Der HEPA-Filter sollte alle 12 Monate oder bei starker Verschmutzung gereinigt werden. Entnehmen Sie den Filter, klopfen Sie ihn aus oder waschen Sie ihn mit lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie zunächst den Staubbeutel auf Füllstand – wechseln Sie ihn bei Bedarf. Reinigen Sie den HEPA-Filter und kontrollieren Sie Saugschlauch und Düsen auf Verstopfungen.

Kann der Vorwerk Tiger 260 auch zum Blasen verwendet werden?

Ja, mit einem optionalen Blasaufsatz kann der Tiger 260 auch zum Ausblasen von schwer zugänglichen Stellen genutzt werden. Achten Sie darauf, den Beutel zuvor zu leeren.

Welche Düsen sind im Lieferumfang enthalten?

Standardmäßig sind eine Fugendüse, eine Polsterdüse und eine Kombidüse für Teppich und Hartböden enthalten.

Wie lang ist das Netzkabel?

Das Netzkabel ist ca. 5 Meter lang und wird automatisch aufgewickelt. Der Aktionsradius beträgt mit Schlauch etwa 8 Meter.

Was bedeutet die Überhitzungsschutz-Funktion?

Bei zu hoher Motor temperatur schaltet sich das Gerät automatisch ab. Lassen Sie es 30 Minuten abkühlen und beseitigen Sie die Ursache (z.B. verstopfter Filter oder Beutel).

Sind Ersatzteile für den Tiger 260 noch erhältlich?

Ja, Vorwerk bietet für dieses Modell noch Original-Ersatzteile wie Staubbeutel, Filter, Bürsten und Düsen über den Kundendienst oder autorisierte Fachhändler an.

Wie reinige ich die Bürsten des Tiger 260?

Entfernen Sie die Bürste von der Düse, entfernen Sie Fäden und Haare mit einer Schere oder einem Kamm. Bei starker Verschmutzung kann die Bürste mit warmem Wasser und milder Seife gereinigt werden.

Ist der Vorwerk Tiger 260 für Allergiker geeignet?

Ja, dank des HEPA-Filters filtert das Gerät feinste Partikel und ist daher für Allergiker empfehlenswert. Achten Sie auf regelmäßigen Filterwechsel.

BEDIENUNGSANLEITUNG Tiger 260 VORWERK

Tiger 260 Staubsauger und Zubehör

Inhalt

Produktübersicht 3

Vorbemerkung 5

1 Für Ihre Sicherheit ⚠️ ..... 7

1.1 Bestimmungsgemäße Verwendung 7

1.2 Gefahrenhinweise ..... 9

1.3 Gefahrenstufen 12

2 Erste Schritte ....

2.1 Vorsatzgerät ansetzen ..... 13

2.2 Parkposition und Saugposition 14

2.3 Netzanschluss ..... 16

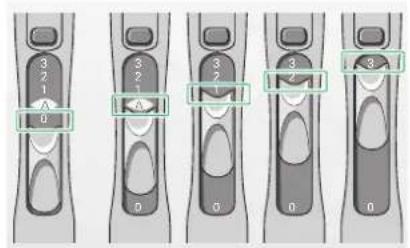

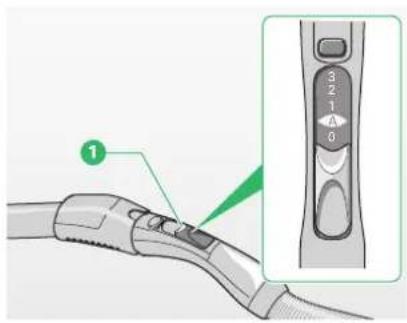

2.4 Ein- und Ausschalten, Saugstufe einstellen ..... 17

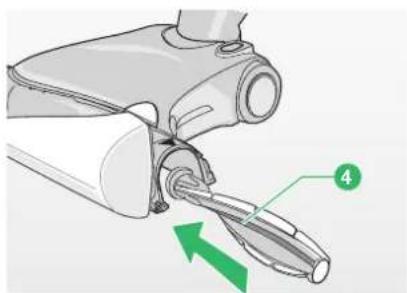

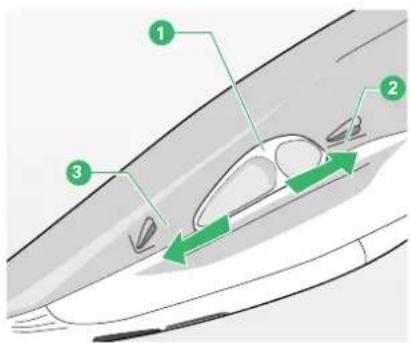

3 Bedienung 18

3.1 Hartbodendüse 40 ..... 19

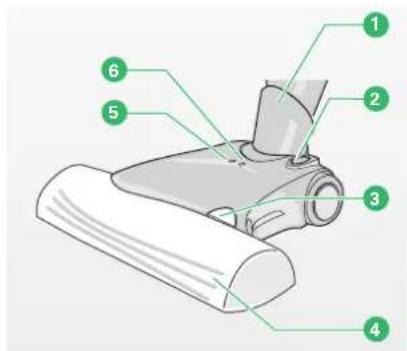

3.2 Elektrobürste 360....20

3.2.1 Bürstsaugen 21

3.2.2 Teppichreinigen mit dem Frischer-Kit 360 ..... 24

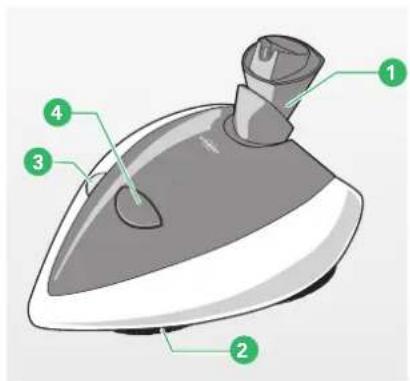

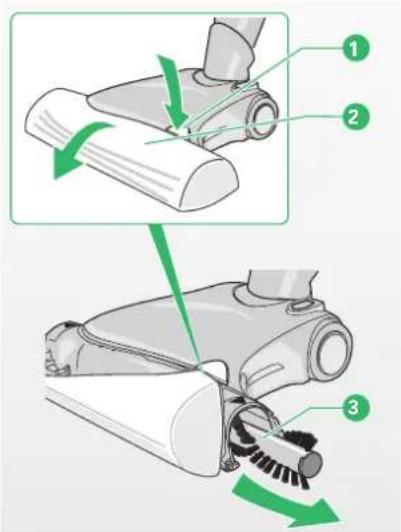

3.2.3 Matratzen reinigen ..... 30

3.3 Pulilux 515 33

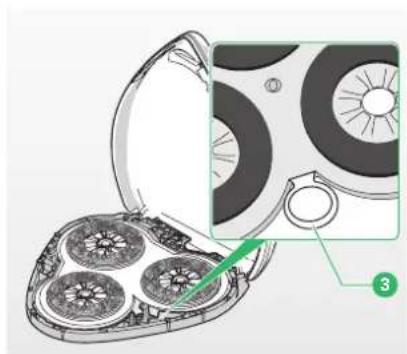

3.3.1 Set auswählen 34

3.3.2 Sets wechseln 35

3.3.3 Arbeiten mit dem Pulilux 515 .... 37

3.3.4 Bohnern und Polieren ..... 38

3.4 Polsterboy 420 ..... 41

3.5 Weiteres Zubehör ..... 42

3.5.1 Variodüse 14....42

3.5.2 Softdüse 14 ..... 44

3.3 Flexodüse 14....45

4 Wartung 47

4.1 Ersatzteile und Verbrauchsmaterialien ..... 48

4.2 Wartung des Tiger 260 ..... 49

4.2.1 Verbrauchs- und Wechselanzeigen....49

4.2.2 Filterraum öffnen 50

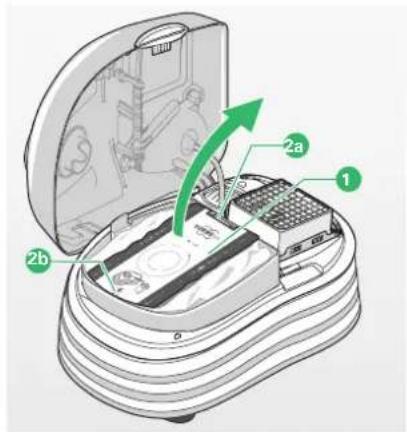

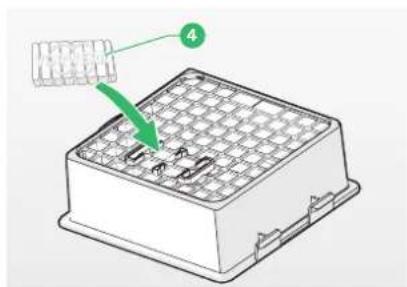

4.2.3 Filtertüte wechseln ..... 50

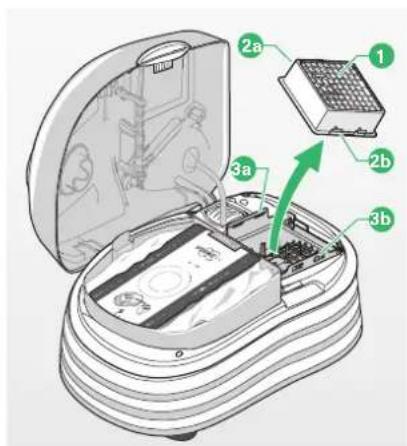

4.2.4 Hygiene-Mikrofilter wechseln 51

4.2.5 Aktiv-Geruchsfilter einsetzen .... 52

4.3 Elektrobürste 360....52

4.3.1 Prüfen und Reinigen ..... 53

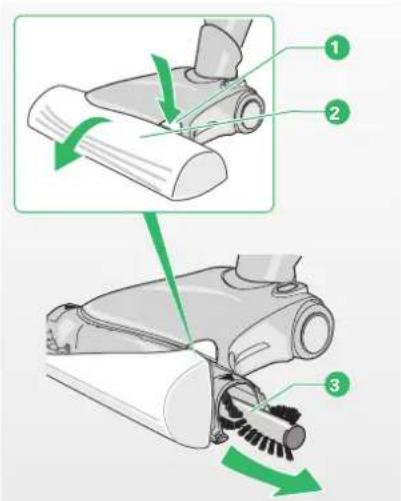

4.3.2 Bürsten wechseln ..... 54

4.4 Pulilux 515....55

4.4.1 Prüfen und Reinigen ..... 55

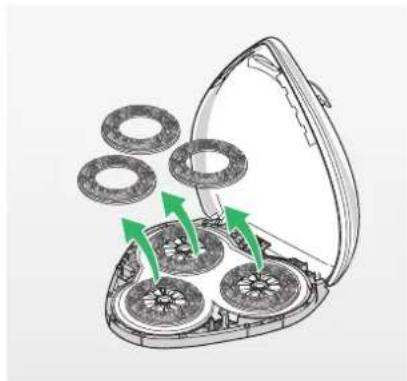

4.4.2 Sets und Beläge wechseln .... 56

4.5 Polsterboy 420....57

4.6 Weiteres Zubehör ..... 58

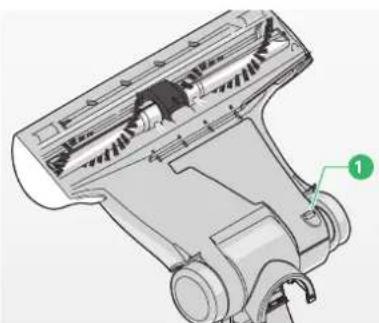

5 Störungsbehebung ..... 59

6 Entsorgung und Umweltschutz 66

6.1 Entsorgung des Gerätes ..... 66

6.2 Entsorgung der Verpackung . . . 66

6.3 Informationen zum Umweltschutz 67

7 Garantie und Service ..... 69

8 Technische Daten ..... 70

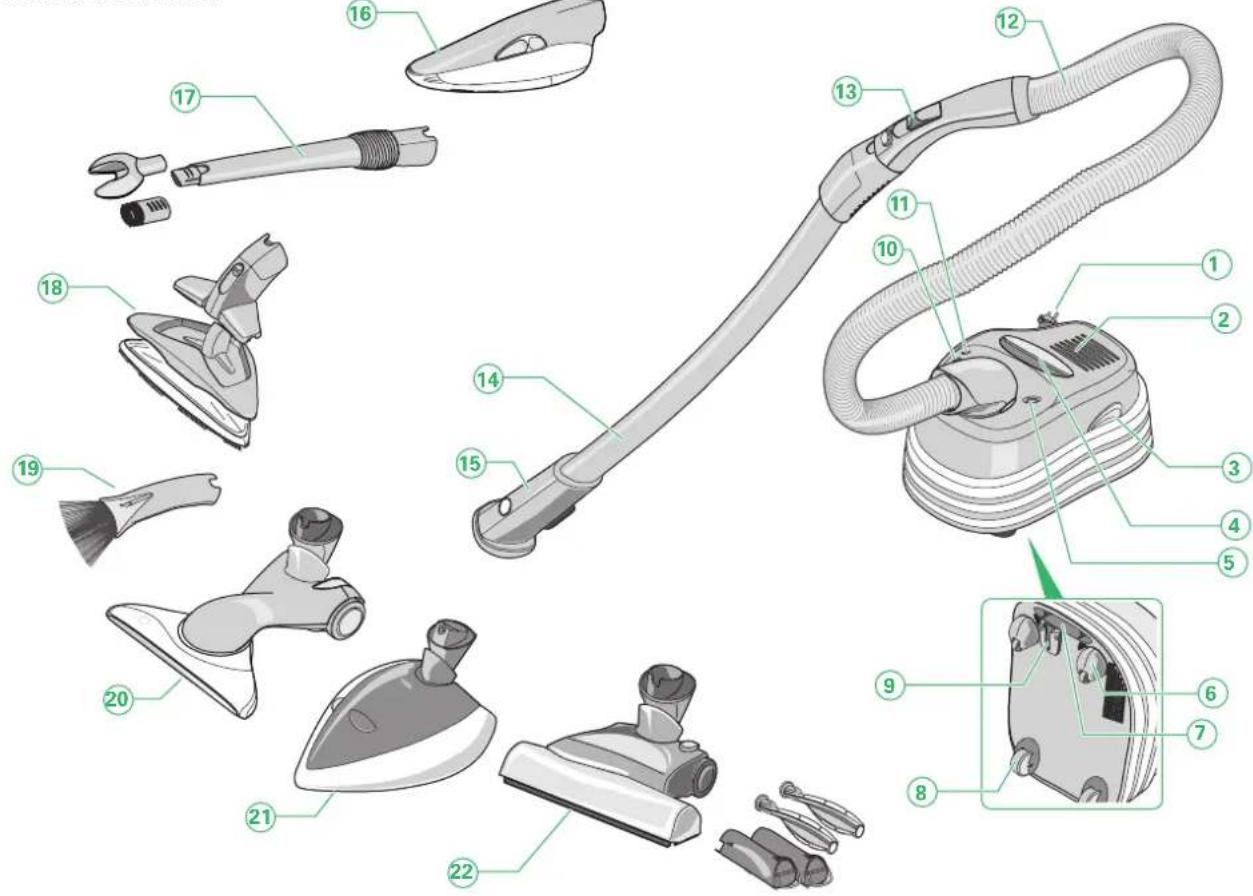

Produktübersicht

Pos. Tiger 260 (VT 260)
1	Anschlussleitungmit Kabelspuler (verdeckt/im Innenraum)
2	Luftaustritt

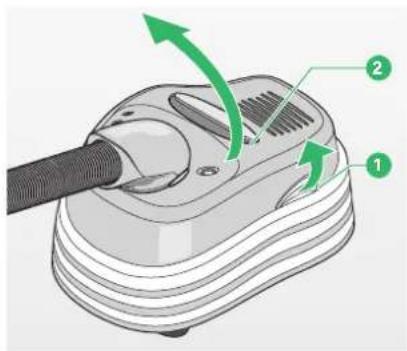

3	Deckelentriegelung
4	Tragegriff
5	Saugleistungsanzeige
6	Lenkrollen
7	Griffmulde (verdeckt/auf der Unterseite)
8	Laufrollen (verdeckt auf der Unterseite)
9	Saugrohrhalter (verdeckt)
10	Wechselanzeige Hygiene-Mikrofilter
11	Betriebsanzeige

Pos. Zubehör
Elektrisches Zubehör:
12	Elektro-Saugschlauch 260 (ESS 260)
13	Hauptschalter (am Elektro-Saugschlauch)
14	Elektro-Saugrohr 260 (ESR 260)
15	Anschlussstutzen (am Elektro-Saugrohr)

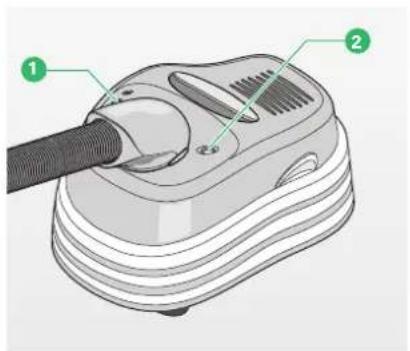

16	Polsterboy 420 (PB 420)

Pos. Zubehör
Nicht elektrisches Zubehör:
17	Variodüse 14 (VD 14) mit Bohraufsatz und Pinselaufsatz

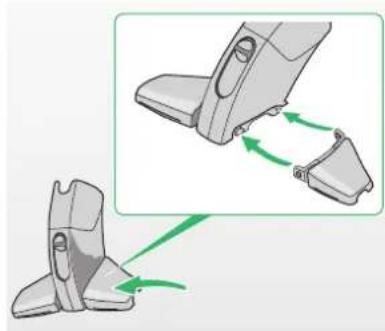

18	Flexodüse 14 (FD 14) mit Flächenaufsatz
19	Softdüse 14 (SD 14)

Pos. Vorsatzgeräte zur Bodenpflege
Nicht elektrisches Zubehör:
20	Hartbodendüse 40 (HD 40)-zum Saugen von Hartböden
Elektrisches Zubehör:

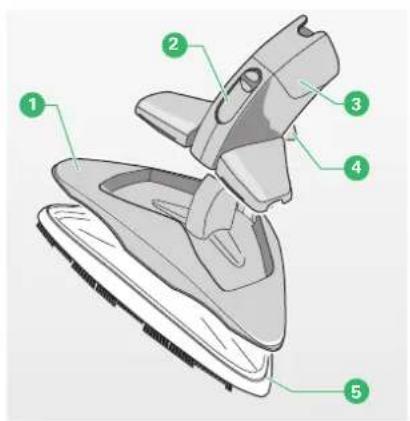

21	Pulilux 515 (PL 515)-zum Saugen, Bohnern und Polieren von Hartböden
22	Elektrobürste 360 (EB 360) mit Frischer-Kit (FK 360) und Matratzenbürsten (MB 360)-zum Saugen und Reinigen von Teppichböden, Hartböden und Matratzen

Vorbemerkung

Herzlichen Glückwunsch zu Ihrem neuen Vorwerk Staubsauger Tiger. Der leichte und wendige Tiger wird Sie über viele Jahre begleiten und Ihrem Zuhause Glanz und Sauberkeit verleihen. Mit dem individuellen und praktischen Zu behör werden Sie viel Spaß beim Reinigen Ihres Haushaltes haben.

Vor dem Start

• Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie den Tiger mit dem Zubehör zum ersten Mal benutzen.
• Bewahren Sie die Gebrauchsanleitung für die zukünftige Nutzung auf. Sie ist ein wichtiger Bestandteil des Tigers und muss dem Produkt beiliegen, wenn Sie es anderen Personen überlassen.

Zeichen und Symbole

Am Text fi nden Sie die folgenden Symbole mit ihrer Bedeutung:

Warnsymbol

Verweis auf den Vorwerk Kundenservice/Support

Symbol für einen Tipp

Verweis auf die Vorwerk Internetpräsenz

Eignung der Geräte für Fußböden

Teppichart EB 360 PL 515 HD	40
Veloursteppiche ++ --
Schlingenauslegware ++ --
Berberteppiche +* --
Sisalböden +* --
leichte, lose Teppiche +* --
Hochflorige Teppiche (>1,5 cm)	+* --
Seidenteppiche +* --
Teppiche mit langen, in sich verdrillten Fasern (Saxony)	-	-	-
Lose geknüpfte Teppiche -	--
Flokati, Fell	-	--

*) mit Softfunktion
Tab. 1.1 Eignung der Vorsatzgeräte für Teppicharten

Die Symbole bedeuten:

++ hervorragend geeignet

+ sehr gut geeignet

- nicht geeignet

Hinweis!

- Beachten Sie die detaillierten Anwendungshinweise in den folgenden Kapiteln.

Hartbodenart	EB 360	PL 515	HD 40
versiegelte Holzböden (z. B. Parkett, Dielen aus Buche oder Eiche)	++^*	++	+
Laminat	++^*	++	+
geölte Holzböden (z. B. Dielen, Parkett aus Buche, Eiche)	+^* +	+
PVC, CV, Linoleum	+^* +	+
Natursteinböden (z. B. Marmor, Granit, Schiefer)	+^* +	+
Tonböden (z. B. Terracotta)	+^* +	+
Keramische Fliesen und Feinsteinzeug	++^*	++	+
versiegelter Korkboden	++^*	-	+
Empfindliche Natursteinböden (z.B. Solnhofer Platten)	-	+	+
raue Betonböden (z. B. Waschbeton)	-	-	+
nicht versiegelte Holzböden aus Weichholz (z. B. Kiefer, Fichte)	-	-	+
nicht versiegelter Korkboden	-	-	+

*) mit Softfunktion
Tab. 1.2 Eignung der Vorsatzgeräte für Hartbodenarten

1 Für Ihre Sicherheit

Größtmögliche Sicherheit gehört zu den Eigenschaften der Vorwerk Produkte. Die Produktsicherheit des Tiger 260 und seines Zubehörs kann jedoch nur dann gewährleistet werden, wenn Sie dieses Kapitel beachten.

1.1 Bestimmungsgemäße Verwendung

Hinweis!

Diese Geräte und ihr Zubehör sind nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten sowie mangelndem Wissen und/oder Erfahrung benutzt zu werden. Es handelt sich um eine Ausnahme, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden und von ihr Anweisungen erhalten, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Tiger 260

Der Tiger ist ausschließlich für die Staubbeseitigung im häuslichen Bereich bestimmt. Der Staubsauger darf nur mit dem dazu gehörigen Vorwerk Zubehör verwendet werden.

- Entnehmen Sie den Tabellen 1.1 und 1.2, für welche Teppich- und Hartbodenarten die Vorsatzgeräte geeignet oder nicht geeignet sind.

Elektrobürste 360

Die Elektrobürste darf ausschließlich in Verbindung mit einem Vorwerk Staubsauger verwendet werden. Sie ist nur zur Pflege von Böden, Teppichen und Matratzen bestimmt.

Die Elektrobürste ist nur zur Anwendung auf den in Tabelle1.1 und 1.2 angegebenen Teppich - bzw. Hartbodenarten bestimmt. Folgende Teppicharten und Beläge dürfen keinesfalls mit der Elektrobürste gereinigt werden: Felle, Flokati und ähnliche Teppiche mit langen, in sich verdrillten Fasern (Saxony); lose geknüpfte und lose gewebte Teppiche; extrem hochflorige Teppiche; nicht versiegelte Korkböden; nicht versiegelte Weichhölzer; Belgisch-Granit.

Frischer-Kit 360 und Matratzenbürsten 360

Das Frischer-Kit und die Matratzenbürsten dürfen nur in Verbindung mit der Elektrobürste und einem Vorwerk-Staubsauger verwendet werden. Das Frischer-Kit und die Matratzenbürsten sind ausschließlich zur Verwendung mit trockenen Reinigungspulvern, wie Vorwerk Kobosan active und Lavenia bestimmt. Sie dürfen nicht in Verbindung mit flüssigen, schaumförmigen oder feuchten Reinigungsmitteln verwendet werden.

Hartbodendüse 40

Die Hartbodendüse ist nur zur Pflege von glatten Hartböden im häuslichen Bereich bestimmt.

Pulilux 515

Der Pulilux ist nur zum trockenen Reinigen und Pflegen von Hartböden im häuslichen Bereich geeignet. Er eignet sich für alle Hartböden außer Korkböden. Der Pulilux ist nicht geeignet, fett- oder zuckerhaltigen Schmutz sowie eingetrocknete Flüssigkeiten zu entfernen.

1.2 Gefahrenhinweise

Hinweis!

• Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den Tiger zum ersten Mal benutzen.
• Beachten Sie insbesondere die folgenden Hinweise.
• Bewahren Sie die Gebrauchsanleitung für die zukünftige Nutzung auf. Sie ist ein wichtiger Bestandteil des Tigers und muss dem Produkt beiliegen, wenn Sie es anderen Personen überlassen.

Gefahr eines Stromschlags!

• Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker.
• Ziehen Sie den Netzstecker nie an der Anschlussleitung, sondern am Netzstecker aus der Steckdose.
• Ziehen Sie den Netzstecker aus der Steckdose, damit die Anschlussleitung vom Kabelspuler eingezogen werden kann.
• Saugen Sie weder Flüssigkeiten oder feuchten Schmutz auf noch feuchte Fußmatten oder Teppiche ab.
• Benutzen Sie das Gerät nicht in feuchten Umgebungen.
• Benutzen Sie keinesfalls das elektrische Zubehör auf nassen Oberflächen oder in Außenbereichen.
• Reinigen Sie niemals Ihr Gerät oder Ihr elektrisches Zubehör, insbesondere die Elektroanschlüsse des Elektro-Saugschlauches und des Elektro-Saugrohres, mit Wasser oder feuchten Reinigern.
• Fahren Sie mit Ihren motorbetriebenen Vorsatzgeräten, Elektrobürste und Pulilux, nie über die Anschlussleitung oder andere auf dem Boden befindliche Kabel.

Gefahr eines Stromschlags!

• Führen Sie Reparaturen an Ihrem Gerät nie eigenständig aus. Reparaturen an Elektrogeräten dürfen nur vom zuständigen Vorwerk Kundendienst ausgeführt werden.
• Führen Sie keine spitzen Gegenstände in die elektrischen Kontakte ein.
• Verändern Sie die Kontakte nicht.
• Tragen Sie das Gerät niemals an der Anschlussleitung.
• Betreiben Sie die elektrisch betriebenen Geräte oder die Anschlussleitung nicht weiter, wenn sie beschädigt sind.
• Setzen Sie sich bei Beschädigungen mit Ihrem nächstgelegenen Vorwerk-Kundendienst in Verbindung.

Brandgefahr!

- Saugen Sie keine glühende Asche oder glimmende Zigarettenstummel auf.

Explosionsgefahr!

- Saugen Sie keine explosiven oder leicht entflammbaren Stoffe auf.

Verletzungsgefahr!

• Saugen Sie niemals Körperteile an. Saugen Sie nicht in der Nähe von Kindern oder Haustieren.
• Saugen Sie mit dem Polsterboy kein Kopfhaar an.

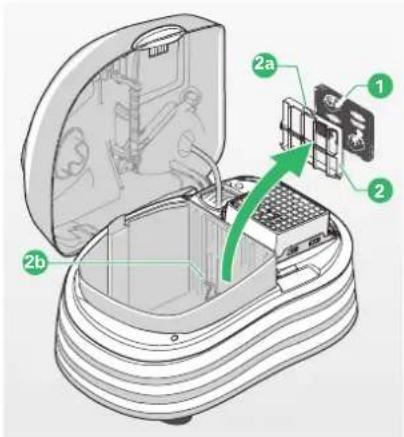

Erstickungsgefahr!

- Halten Sie Kleinteile wie Dovina Duftchips oder den Deckel der Revisionsöffnung der Hartbodendüse von Kindern fern.

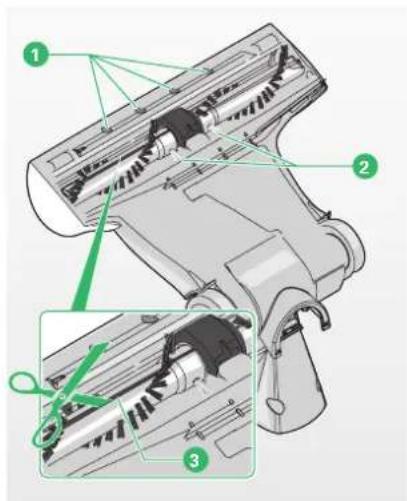

Verletzungsgefahr durch rotierende Teile!

- Halten Sie Abstand zu rotierenden Teilen an der Elektrobürste, am Pulilux und am Polsterboy.

Verletzungsgefahr und Sachbeschädigung durch rotie rende Teile!

- Ziehen Sie den Netzstecker aus der Steckdose bevor Sie das Gerät abstellen oder unbeaufsichtigt lassen.

Verlust der Allergiker-Eignung!

- Benutzen Sie ausschließlich Original Vorwerk Filter und Filtertüten. Verwenden Sie gebrauchte Filtertüten nicht wieder.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

• Benutzen Sie ausschließlich Original Vorwerk Teile.
• Betreiben Sie das Gerät nur mit Wechselspannung und an einem durch einen Fachmann ordnungsgemäß installierten Anschluss.
• Benutzen Sie das Gerät ausschließlich mit der auf dem Typenschild angegebenen Wechselspannung.
• Benutzen Sie das Gerät nur mit eingelegtem Aktiv-Geruchsfilter..

Das Gerät erfüllt die Sicherheitsvorschriften des Landes, in dem es durch eine autorisierte Vorwerk Organisation vertrieben wurde. Durch die Verwendung des Gerätes in einem anderen Land kann die Einhaltung örtlicher Sicherheitsstandards nicht garantiert werden. Vorwerk lehnt deshalb daraus resultierende Sicherheitsrisiken für den Nutzer ab.

1.3 Gefahrenstufen

- Beachten Sie zu Ihrer Sicherheit auch die Gefahrenhinweise, die im Text der folgenden Kapitel stehen.

Die Gefahrenhinweise der folgenden Kapitel erkennen Sie an dem Warnsymbol und/oder an einem Signal wort, das eine Gefahrenstufe anzeigt:

Gefahrenstufe	Warnsymbol	Signalwort	Mögliche Gefahren
3 Warnung			-Gefahr eines Stromschlags-Brandgefahr-Explosionsgefahr
2 Vorsicht			-Verletzungsgefahr
1 Hinweis!			-Beschädigungsgefahr durch unsachgemäßen Gebrauch-Sachbeschädigung durch unsachgemäße Anwendung

2 Erste Schritte

In diesem Kapitel erfahren Sie, wie Sie Ihren Tiger für den Gebrauch einrichten. Sie lernen die Grundfunktionen Ihres Tigers und den Umgang mit dem Gerät kennen.

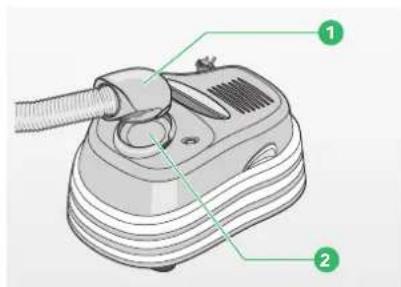

Bild 2.1 Elektro-Saugschlauch ansetzen

Bild 2.2 Elektro-Saugrohr ansetzen

Sie wollen Ihren Tiger für die Bodenpflege einsetzen?	• Beginnen Sie mit dem Kapitel „2.1 Vorsatzgerät ansetzen“ auf Seite 13.
Sie wollen Ihren Tiger oberhalb des Bodens, z.B. für Polster, Vorhänge oder Mobiliar, benutzen?	• Beginnen Sie mit dem Kapitel „2.3 Netzanschluss“ auf Seite 16.

2.1 Vorsatzgerät ansetzen

Elektro-Saugschlauch 260 ansetzen

• Setzen Sie den Elektro-Saugschlauch mit dem Anschlussstutzen ① auf die Anschluss öffnung ② des Tiger und drücken Sie den Anschlussstutzen nach unten.
• Achten Sie darauf, dass der Anschlussstutzen ① des Elektro-Saugschlauches beidseitig hörbar einrastet.
  Sobald der Anschlussstutzen eingerastet ist, ist der Elektro-Saugschlauch auf dem Staubsauger frei drehbar.

Elektro-Saugrohr 260 ansetzen

• Setzen Sie den Handgriff ④ des Elektro-Saugschlauches auf das Anschlussstück ⑤ des Elektro-Saugrohres.
• Achten Sie darauf, dass der Handgriff ④ im Anschlussstück ⑤ des Elektro-Saugrohres hörbar einrastet.

Bild 2.3 Vorsatzgerät ansetzen (hier dargestellt: Elektrobürste)

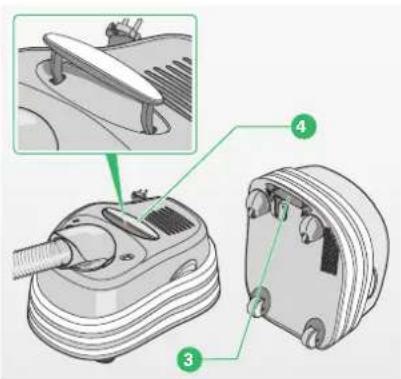

Bild 2.4 Parkposition, Saugposition

Wenn Sie Ihr Gerät nicht zur Bodenpflege verwenden möchten, sondern oberhalb des Bodens, fahren Sie mit dem Abschnitt „Gerät tragen“ auf Seite 15 fort.

Vorsatzgerät ansetzen

Zur Bodenpflege können Sie eines der folgenden Vorsatzgeräte verwenden:

-Elektro bürste

-Hartbodendüse

-Pulilux

Das Ansetzen funktioniert bei den drei Vorsatzgeräten auf die gleiche Weise:

- Stecken Sie den Anschlussstutzen ① des Elektro-Saugrohres in das Gelenk ② am Vorsatzgerät, hier am Beispiel Elektrobürste erklärt.

- Achten Sie darauf, dass der Anschlussstutzen hörbar in das Gelenk einrastet.

2.2 Parkposition und Saugposition

Wenn Sie den Tiger mit einem der Vorsatzgeräte verbunden haben, können Sie das Gerät zum Saugen, Parken und Aufräumen in verschiedene praktische Positionen bringen

In die Parkposition stellen

Um Ihre Arbeit kurz zu unterbrechen, können Sie den Tiger parken.

- Stellen Sie das Elektro-Saugrohr dafür senkrecht ① und kippen Sie es leicht nach vorne, so dass es im Gelenk des Vorsatzgerätes einrastet.

Anschließend steht das Elektro-Saugrohr mit dem Vorsatzgerät aufrecht auf dem Boden.

Bild 2.5 Tiger tragen

In Saugposition stellen

In der Saugposition ist das Elektro-Saugrohr mit dem Vorsatzgerät frei beweglich und der Staubsauger kann in alle Richtungen gelenkt werden. Stellen Sie das Gerät auf folgende Weise von der Parkposition in die Saugposition:

- Halten Sie das Vorsatzgerät mit dem Fuß fest ② (Bild 2.4 auf S. 14) und kippen Sie das Elektro-Saugrohr zurück, so dass es hörbar aus der Parkposition ausrastet.

Gerät tragen

• Um den Tiger in der Wohnung zu transportieren oder auf Treppen zu verwenden, haben Sie zwei verschiedene Transportmöglichkeiten:
• an der Griffmulde 3 auf der Unterseite vorne
• am Tragegriff 4 an der Oberseite.
• Um den Tragegriff 4 zu verwenden, ziehen Sie ihn heraus.

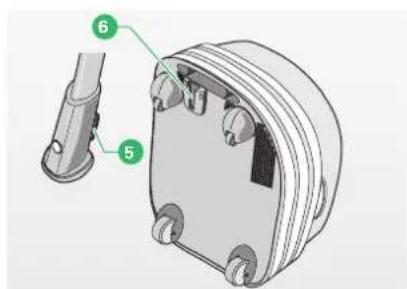

Bild 2.6 Gerät wegräumen und verstauen

Gerät wegräumen und verstauen

Wenn Sie das Gerät nach Beendigung des Saugvorgangs nicht mehr benötigen, können Sie es folgendermaßen aufstellen.

• Stellen Sie den Tiger in die senkrechte Position.
• Schieben Sie das Profil 5 am Anschlussstutzen des Elektro-Saugrohrs in den Elektro-Saugrohrhalter 6 auf der Unterseite des Staubsaugers.

Anschließend sind das Elektro-Saugrohr und der Tiger platzsparend aufgestellt. Das Vorsatzgerät kann aufgesteckt bleiben und hängt dabei nach unten.

Bild 2.7 Anschlussleitung auf- und abwickeln

2.3 Netzanschluss

Anschlussleitung herausziehen und aufwickeln

Warnung! Gefahr eines Stromschlags

- Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Anschlussleitung vom Kabelspuler ins Gerät aufwickeln lassen!

Vorsicht! Gefahr der Beschädigung elektrischer Teile

- Achten Sie darauf, Gerät und Anschlussleitung beim Aufwickeln nicht zu beschädigen.

- Ziehen Sie die Anschlussleitung 1 aus dem Tiger. Wenn Sie die rote Markierung auf der Anschlussleitung sehen, kann die Anschlussleitung noch ca. 50 cm herausgezogen werden.

- Um die Anschlussleitung aufzuwickeln, ziehen Sie ein kurzes Stück (ca. 2,5 cm) an der Anschlussleitung. Die Anschlussleitung wird selbsttätig in das Gerät eingezogen.

Anschlussleitung anschließen

• Stecken Sie den Netzstecker in die Steckdose.

Bild 2.8 Einschalten

Bild 2.9 Saugstufen einstellen

2.4 Ein- und Ausschalten, Saugstufe einstellen

Einschalten

- Um den Tiger einzuschalten, schieben Sie den Hauptschalter ① am Handgriff des Elektro-Saugschlauchs nach vorne.

Saugstufe einstellen

Grundsätzlich empfehlen wir die Saugstufe A (Automatik).

Mit dem Hauptschalter ① können Sie folgende Stufen der Saugleistung ein stellen:

Bei Verwendung der Elektrobürste 360	Bei Verwendung aller anderen Vorsatzgeräte und Zubehöre:
- A - Automatische Saugleistung	- 1. Stufe - minimale Leistung,-2. Stufe - mittlere Leistung,-3. Stufe - maximale Leistung.(A entspricht hier der minimalen Leistung)

Ausschalten

- Um den Tiger auszuschalten, schieben Sie den Hauptschalter ① ganz nach hinten, so dass die „Null“ sichtbar wird.

3 Bedienung

Je nachdem, welches Vorsatzgerät oder welches Zubehör Sie verwenden, fahren Sie mit der Bedienung fort. Die folgende Tabelle zeigt Ihnen, mit welchem Kapitel es weitergeht:

Vorsatzgerät Anwendungsfall Kapitel / Seite
Hartbodendüse 40 (HD 40) Saugen von glatten Hartböden 3.1 auf S. 19
Elektrobürste 360 (EB 360)	Saugen und Reinigen von Teppichen, Hartböden, Matratzen	3.2 auf S. 20
Pulilux 515 (PL 515)	Saugen, Bohnern und Polieren von Hartböden	3.3 auf S. 33
Polsterboy 420 (PB 420)	Saugen von Polsterflächen und Polsterfugen	3.4 auf S. 41
Weiteres Zubehör	Saugen von Möbelflächen Ecken, Fugen u.a.	3.5 auf S. 42

Filter prüfen

Vorsicht! Verlust der Allergiker-Eignung

- Stellen Sie vor Gebrauch sicher, dass der Hygiene-Mikrofilter unbeschädigt und eingelegt ist und dass er beim Aufleuchten der Wechselanzeige Hygiene-Mikrofilter erneuert wird.

- Bevor Sie das Gerät benutzen, stellen Sie sicher, dass die Filtertüte, der Hygiene-Mikrofilter und der Aktiv-Geruchsfilter eingelegt sind. Wie Sie die Filtereinheit öffnen und neue Filter einsetzen, erfahren Sie im Kapitel Wartung unter „4.2 Wartung des Tiger 260“ auf Seite 49.

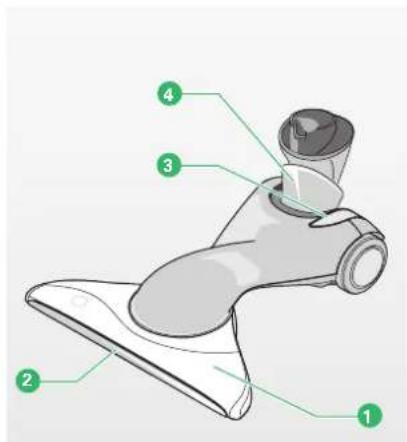

Bild 3.1 Die Hartbodendüse

Legende
sau	Saugschuh
nau	Borstenplatte (abnehmbar)
nuu	Deckel Revisionsöffnung- Öffnung zum Beseitigen von Verstopfungen
wu	Gelenk

3.1 Hartbodendüse 40

Die Hartbodendüse ist eine Spezialdüse für die bequeme Reinigung aller glatten Hart böden. Im Unterschied zu anderen handelsüblichen Hartbodendüsen ist sie auch für groben Schmutz besonders geeignet. Sie bewegt sich mühelos um alle Möbelstücke und Standfüße und saugt bündig an allen Fußleisten entlang.

Die Hartbodendüse ist als Spezialdüse auf den meisten Böden einsetzbar.

- Überzeugen Sie sich dennoch vor der Verwendung der Hartbodendüse, dass das Gerät für Ihren Boden geeignet ist (Tab. 1.1 und Tab 1.2 auf Seite 6).

Vorsicht! Erstickungsgefahr durch Verschlucken von Kleinteilen

- Halten Sie Kleinteile wie den Deckel der Revisionsöffnung von Kindern fern.

Vorsicht! Verletzungsgefahr durch durch innenliegende Bauteile

• Drehen Sie den HD 40 Saugschuh nicht über den Endanschlag hinaus.

Anwendung

• Stellen Sie die Saugstufe ein.
- Um effizient zu saugen, schieben Sie das Gerät gleichmäßig vor und zurück.

optimalen Reinigung von Hartböden mit tiefen Fugen oder Ritzen empfehlen wir die Verwendung der Elektrobürste.

Bild 3.2 Die Elektrobürste

Legende
[7038]	Gelenk
[326H]	Fußtaste Soft-/Normalfunktion
[19848]	Entriegelungstaste
[1965H]	Vorderhaube
[K302]	Betriebsanzeige
[A33W]	Kontrollanzeige Softfunktion

3.2 Elektrobürste 360

Sie verwenden Ihren Vorwerk-Staubsauger mit der Elektrobürste? Dann sind Sie richtig in diesem Kapitel! Hier erfahren Sie alles über die Grundfunktion und das Bürstsaugen auf Teppichen und Hartböden. Ebenso werden Sie in die zwei Spezialfunktionen, Teppichreinigung und Matratzenreinigung, eingeführt.

Die Elektrobürste saugt auf Teppichen und Hartböden gleichermaßen leistungsstark. Für die besonders gründliche Teppichreinigung hat die Elektrobürste einen eigenen Motor, der die integrierten Rundbürsten antreibt. Das Bild links mit der Legende zeigt die Elektrobürste und ihre Bedienelemente.

Die Elektrobürste mit ihrer vielseitigen Funktionalität ist auf den meisten Böden einsetzbar.

- Überzeugen Sie sich dennoch vor der Verwendung der Elektrobürste, dass das Gerät für Ihren Boden geeignet ist (Tab. 1.1 und Tab. 1.2 auf Seite 6).

Warnung! Gefahr eines Stromschlags

- Fahren Sie mit Ihrer Elektrobürste nie über die Anschlussleitung oder andere auf dem Boden befindliche Kabel.

Vorsicht! Verletzungsgefahr durch rotierende Teile

- Halten Sie Abstand zu rotierenden Teilen der Elektrobürste.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch

• Vermeiden Sie längeres Arbeiten mit dem Gerät auf einer Stelle.
  • Vermeiden Sie das Einsaugen loser Teppiche/Fransen.

3.2.1 Bürstsaugen

Das Bürstsaugen mit der Elektrobürste ist die gründlichere Alternative zum herkömmlichen Staub saugen. Die Elektrobürste saugt nicht nur Staub und Schmutz auf, sondern „kämmt“ den Teppich gleichzeitig mit den rotierenden Rund bürsten. Dadurch werden die tieferen Schichten des Teppichs gereinigt und festsitzender Schmutz gelöst. Wie Sie beim Bürstsaugen vorgehen, erfahren Sie in diesem Kapitel.

- Bevor Sie mit dem Bürstsaugen beginnen, lesen Sie die folgenden Angaben, um die richtige Einstellung für Ihren Boden auszuwählen.

Normal- und Softfunktion

Sie können an der Elektrobürste die Normalfunktion oder die Softfunktion einstellen. Die Normalfunktion ist für eine Vielzahl von Böden mit normaler Strapazierfähigkeit geeignet. Für weniger strapazierfähige, empfindliche Flächen eignet sich die Softfunktion, bei der die Drehzahl der Rundbürsten geringer ist. Auf Hartböden empfehlen wir generell die Softfunktion.

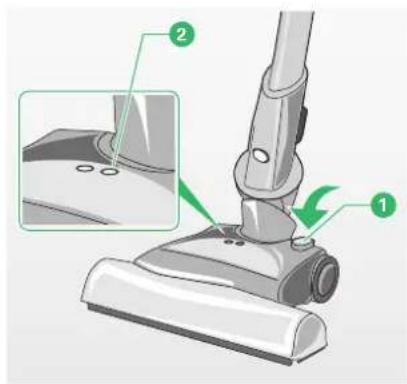

Bild 3.3 Zwischen Normal - und Softfunk tion wechseln

Aktivieren Sie die Softfunktion bereits vor dem Befahren der empfindlichen Flächen. Schalten Sie die Softfunktion bei jedem Einschalten erneut ein, denn sie wird beim Ausschalten automatisch deaktiviert.

- Um zwischen Normal- und Softfunktion zu wechseln, drücken Sie die Fußtaste ① an der Elektrobürste.

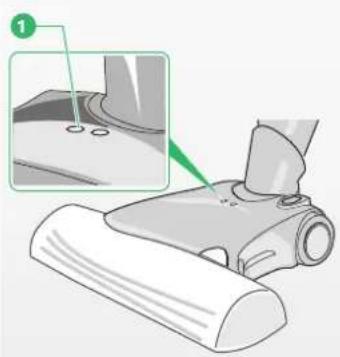

Die Kontrollanzeige Softfunktion 2 leuchtet gelb und zeigt an, dass die Softfunktion aktiviert ist.

Einstellen

Grundsätzlich empfehlen wir die Saugstufe A (Automatik).

• Wählen Sie nach „Tab. 3.1 Einstellungen für die Bodenarten“ auf Seite 23 die richtige Einstellung für Ihren Boden.
  • Stellen Sie die Saugstufe entsprechend ein.
• Stellen Sie die Normal- oder Softfunktion entsprechend ein.

Tipps zum Bürstsaugen

• Für ein effizientes Bürstsaugen schieben Sie das Gerät gleichmäßig vor und zurück.
• Zum Saugen unter Möbeln mit wenig Bodenfreiheit stellen Sie die Elektro-bürste in Saugposition und kippen Sie das Elektro-Saugrohr flach auf den Boden.
• Groben Schmutz saugen Sie am besten auf, wenn Sie die Elektrobürste rückwärts darüber ziehen.

Wenn Sie den Staubsauger zwischenzeitlich in die Parkposition stellen, schalten die rotierenden Bürsten automatisch ab.

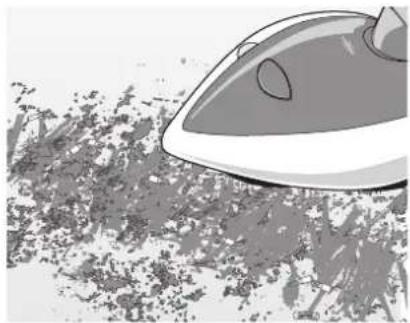

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut

• Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z. B. Glassplitter), besonders in Augenhöhe.
• Benutzen Sie die Softfunktion, wenn Sie loses Grobgut auf Hartböden saugen.
• Schalten Sie die Elektrobürste vor dem Anheben aus.

Bild 3.4 Fransen nur rückwärts saugen

Saugstufe	mit Normalfunktion für die Bodenarten:	mit Softfunktion für die Bodenarten:
1		-Seidenteppiche-leichte, lose Teppiche-lose Teppiche mit Fransen
A oder 1-2	-hochflorige Teppiche-besonders dichte Veloursteppiche
A oder 2-3	-Übliche Veloursteppichböden-Schlingenauslegware	-Hartböden-Treppen-berberähnliche Auslegware-Sisalböden-empfindliche hochflorige Teppiche

Tab. 3.1 Einstellungen für die Bodenarten

Die drehenden Rundbürsten können auch in der Softfunktion die Fransen mechanisch bearbeiten und fein spalten. Ziehen Sie die Elektrobürste nur rückwärts vom Teppich weg über die Fransen.

Anwendungsbeispiel: Bürstsaugen von Teppichen und textilen Böden

• Wählen Sie anhand der Übersicht „Tab. 3.1 Einstellungen für die Bodenarten“ auf Seite 23 die richtige Einstellung für Ihren Boden aus.
  • Stellen Sie die Saugstufe richtig ein.
• Stellen Sie die Elektrobürste gegebenenfalls mit der Fußtaste in die Softfunktion oder die Normalfunktion.
• Wenn Sie empfindliche Flächen saugen, stellen Sie die Elektrobürste bereits vor dem Befahren mit der Fußtaste in die Softfunktion.
• Schieben Sie das Gerät gleichmäßig vor und zurück.

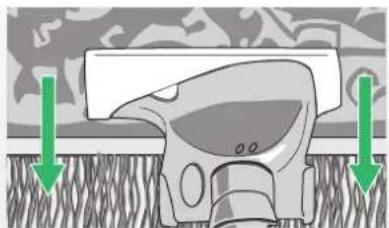

Bild 3.5 Teppichrand parallel saugen

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch

• Vermeiden sie längeres Arbeiten mit dem Gerät auf einer Stelle.
  • Vermeiden Sie das Einsaugen loser Teppiche/Fransen.

• Lassen Sie das Gerät nie länger auf einer Stelle arbeiten, sonst könnte der Teppich beschädigt werden.

• Bewegen Sie das Gerät während des Betriebs stets hin und her.
• Beachten Sie, dass die Elektrobürste vorne und an den Seiten bis zum Rand saugt.
  • Saugen Sie Teppichränder daher nur parallel zur Kante.

Anwendungsbeispiel: Bürstsaugen auf Hartböden

• Auf Hartböden empfehlen wir generell die Nutzung der Softfunktion, um laute Arbeitsgeräusche zu vermeiden.
• Stellen Sie dazu die Leistungsstufe „A“ oder „3“ am Hauptschalter ein.
• Wenn Sie empfindliche Flächen saugen, stellen Sie die Elektrobürste bereits vor dem Befahren mit der Fußtaste in die Softfunktion..
  • Schieben Sie das Gerät gleichmäßig vor und zurück.

3.2.2 Teppichreinigen mit dem Frischer-Kit 360

Tauschen Sie einfach die Rundbürsten der Elektrobürste gegen das Frischer-Kit aus und Sie können Ihren Teppich fachgerecht reinigen. Wie Sie dabei vorgehen, erfahren Sie in diesem Kapitel.

nach Beanspruchung des Teppichs empfehlen wir, alle 1 - 4 Monate eine Teppichreinigung durchzuführen.

Bedienung

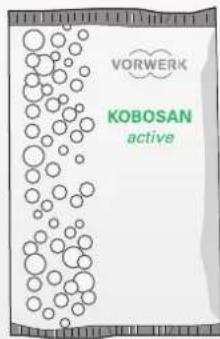

Bild 3.6 Kobosan

Falls eine größere Fläche bearbeitet werden soll, entfernen Sie am besten vorher alle beweglichen Möbel.

Zur Reinigung von Teppichen und Teppichböden empfehlen wir Ihnen Kobosan active. Es enthält die so genannte „Anti-Soil“ Formel. Aufgrund dieser Formel nehmen Ihre Teppiche trockenen Schmutz nicht so schnell auf und bleiben länger sauber. Kobosan active verfügt über das Prüfzeichen „Für Allergiker geeignet“ durch den TÜV NORD.

Ein Beutel Kobosan active reicht für 3 – 6 Quadratmeter Teppichfläche, je nach Verschmutzungsgrad.

Kobosan active können Sie bei Ihrem Kundenberater bzw. Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69) bestellen.

Kobosan active erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de in Österreich unter www.vorwerk.at

⚠️ Warnung! Gefahr eines Stromschlags!

• Verwenden Sie das Frischer-Kit nie in Verbindung mit flüssigen, schaumförmigen oder feuchten Reinigungsmitteln.
• Verwenden Sie ausschließlich trockene Reinigungspulver wie Vorwerk Kobosan active.
• Schalten sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker.
• Ziehen Sie den Netzstecker nie an der Anschlussleitung, sondern am Netzstecker aus der Steckdose.

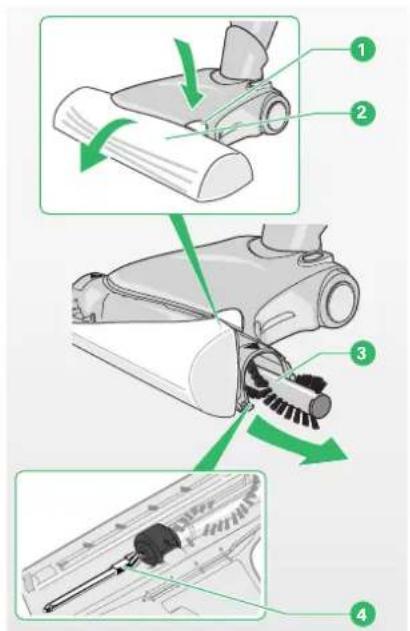

Bild 3.7 Bürste herausziehen

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch

• Prüfen Sie vor der Anwendung den Teppich an einer unauffälligen Stelle auf Farbechtheit gegenüber Kobosan active.
• Bearbeiten Sie Fransen nicht mit dem Frischer-Kit, da diese vom Frischer-Kit beschädigt werden.
• Bearbeiten Sie folgende Böden nicht mit dem Frischer-Kit:

- Teppiche mit einer Florhöhe > 1,5cm

- Nadelfilz- und nadelfilzähnliche Böden

- Kokos- oder Sisalböden.

- Beachten Sie, dass bei locker verarbeiteten Wollteppichen und berberähnlicher Auslegeware unter Umständen ein erhöhter Wollabrieb eintreten kann.

• Bevor Sie mit dem Teppichreinigen starten, bürstsaugen Sie den Teppich wie gewohnt mit den normalen Rundbürsten der Elektrobürste.
  • Gehen Sie anschließend nach den folgenden Anweisungen vor:

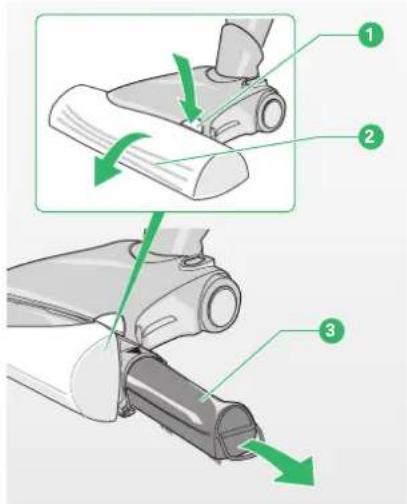

Rundbürste herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste ① gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.
• Ziehen Sie die grünen Rundbürsten ③ links und rechts aus dem Bürstentunnel.

Bild 3.8 Frischer-Kit einsetzen

Frischer-Kit 360 einsetzen

Das Frischer-Kit besteht aus zwei Kassetten und zwei weißen Rundbürsten.

• Setzen Sie die eine Frischer-Kit-Kassette ④ mit dem roten Pfeil in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Frischer-Kit-Kassette in die gegenüberliegende Seite ein.
• Achten Sie darauf, dass die Kassetten hörbar einrasten.
• Klappen Sie die Vorderhaube mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.

Kobosan active einarbeiten

• Verteilen Sie Kobosan active gleichmäßig auf Ihrem Teppich.
• Schalten Sie das Gerät ein. Der Saugmotor bleibt bei eingesetztem Frischer-Kit automatisch ausgeschaltet.
• Führen Sie die Elektrobürste mit dem Frischer-Kit in nebeneinander liegenden Bahnen hin und her.
• Führen Sie die Elektrobürste danach quer dazu über die mit Kobosan active bestreute Fläche.
• Arbeiten Sie das Kobosan active je nach Verschmutzungsgrad bis zu 3 Minuten pro Quadratmeter ein.
• Lassen Sie es dann bei geöffneten Fenstern trocknen. Die Trocknungszeit sollte in etwa eine halbe Stunde betragen, je nach Art des Teppichs und der Zimmertemperatur.

Bevor Sie das Kobosan active wieder absaugen:

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Setzen Sie die grünen Rundbürsten wieder ein, wie nachfolgend beschrieben.

Bild 3.9 Frischer-Kit herausziehen

Bild 3.10 Rundbürste einsetzen

Frischer-Kit 360 herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste ① gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.

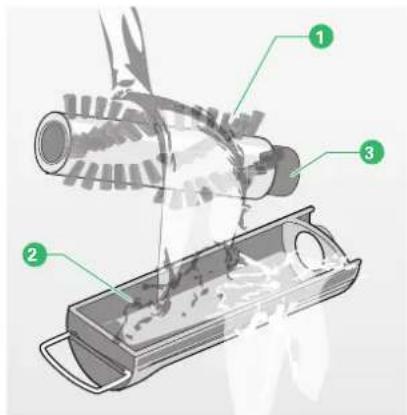

• Fassen Sie die Frischer-Kit-Kassetten ③ an den Metallbügeln und ziehen Sie sie aus dem Bürstentunnel heraus.

Rundbürsten einsetzen

• Setzen Sie die grüne Rundbürste mit dem roten Ende in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Rundbürste in die gegenüberliegende Seite ein.
• Drücken Sie die grünen Rundbürsten mit einer leichten Drehung auf die Antriebswelle, bis sie vollständig eingeschoben sind.
• Klappen Sie die Vorderhaube ② mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.

- Saugen Sie Kobosan active mit dem gebundenen Schmutz mit der Elektrobürste wie gewohnt ab. Gegebenenfalls noch im Teppich verbliebene Reste schaden nicht. Sie werden mit der Zeit durch die tägliche Pflege abgesaugt.

Wechseln Sie die Filtertüte im Staubsauger rechtzeitig. Beachten Sie hierzu die Saugleistungsanzeige Ihres Staubsaugers.

Bild 3.11 Verwendung von Kobotex

Alte Flecken entfernen

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch

- Prüfen Sie vor der Anwendung den Teppich an einer unauffälligen Stelle auf Farbechtheit gegenüber Kobotex.

Es ist möglich, dass auf dem gereinigten Teppich alte Flecken sichtbar werden oder deutlicher sichtbar hervortreten als vorher. Sie lassen sich fast immer mit Vorwerk Kobotex entfernen.

- Entfernen Sie die Flecken mit Kobotex 1 entsprechend der Gebrauchsanleitung auf der Flasche.

Frischer-Kit 360 reinigen

Die Reinigung des Frischer-Kit ist sofort nach der Verwendung erforderlich.

Warnung! Gefahr eines Stromschlags!

- Setzen Sie das Frischer-Kit niemals in die Elektrobürste ein, wenn es nach der Reinigung noch nicht vollständig trocken ist.

Hinweis! Beschädigung des Gerätes durch unsachgemäße Reinigung!

• Verwenden Sie niemals Reinigungsmittel, Lösungsmittel oder Alkohol für die Reinigung des Frischer-Kit.
• Trocknen Sie das Frischer-Kit nicht in der Nähe von Heizkörpern oder in praller Sonne, da sich der Kunststoff verziehen kann.

Bild 3.12 Frischer-Kit reinigen

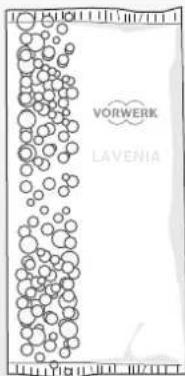

Bild 3.13 Lavenia

• Nehmen Sie das Frischer-Kit vor der Reinigung aus der Elektrobürste.
• Heben Sie dafür die Frischer-Bürsten ① mit dem Finger aus dem Fischer-Kit
• Halten Sie die Frischer-Bürsten so, dass das Wasser nicht direkt in die Antriebs öffnungen 3 laufen kann.
• Spülen Sie die Kassetten ② und die Frischer-Bürsten ① sofort nach Benutzung unter fließendem kalten oder lauwarmen Wasser aus.
• Stellen Sie die Frischer-Bürsten zum Trocknen auf die Antriebsöffnung ③.
• Achten Sie beim Wiedereinsetzen darauf, die Frischer-Bürsten mit dem roten Borsten in die Kassette mit dem roten Pfeil zu setzen.

3.2.3 Matratzen reinigen

Für die Reinigung Ihrer Matratzen tauschen Sie die normalen grünen Rundbürsten der Elektrobürste gegen die Matratzenbürsten aus und schon kann es losgehen. Zur intensiven Reinigung verwenden Sie zusätzlich das Frischer-Kit. Wie Sie vorgehen, erfahren Sie in diesem Kapitel.

Zum Reinigen von Matratzen empfehlen wir Ihnen Lavenia. Lavenia befreit Ihre Matratze nicht nur von Staub, es entfernt auch in erheblichem Maße Bakterien, Milbenkot und Schimmelpilzsporen. Lavenia verfügt über das Prüfzeichen „Für Allergiker geeignet“ durch den TÜV NORD.

Lavenia kann auf allen Matratzen mit textiler und fest verspannter Oberfläche angewendet werden.

Ein Beutel Lavenia reicht für die gründliche Reinigung einer Matratzenoberfläche von 1 x 2 m

Bild 3.14 grüne Rundbürste herausziehen

Lavenia können Sie bei Ihrem Kundenberater bzw. Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69) bestellen.

Lavenia erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de in Österreich unter www.vorwerk.at

Hinweis! Beschädigungsgefahr durch unverträgliches Reinigungsmittel!

- Prüfen Sie vor der Anwendung die Matratze an einer unauffälligen Stelle auf Farbechtheit gegenüber Lavenia.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch

• Vermeiden Sie längeres Arbeiten (max. 5 Sek.) auf einer Stelle.
• Reinigen Sie keinesfalls Matratzen mit speziellen und empfindlichen Oberflächen (z.B. Jersey) mit der Elektrobürste und dem Frischer-Kit.

Rundbürste herausziehen

• Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.
• Halten Sie die Entriegelungstaste ① gedrückt und klappen Sie die Vorderhaube ② beidseitig auf.
• Ziehen Sie die grünen Rundbürsten ③ links und rechts aus dem Bürsten-tunnel.

32 Bedienung

Bild 3.15 Matratzenbürste einsetzen

Matratzenbürsten einsetzen

• Setzen Sie die Matratzenbürste ④ mit dem roten Ende in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Matratzenbürste in die gegenüberliegende Seite ein.
• Drücken Sie die Matratzenbürsten mit einer leichten Drehung auf die Antriebswelle, bis sie vollständig eingeschoben sind.
• Klappen Sie die Vorderhaube mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.

Matratze reinigen

• Saugen Sie die Matratze zuerst mit den Matratzenbürsten in Saugstufe 1 ab.
• Verteilen Sie das Lavenia gleichmäßig auf Ihrer Matratze.
• Tauschen Sie die Matratzenbürsten gegen das Frischer-Kit aus (Kapitel „Frischer-Kit einsetzen“ auf Seite 27.
  • Schalten Sie das Gerät ein.
• Führen Sie die Elektrobürste in nebeneinander liegenden Bahnen hin und her.
• Führen Sie die Elektrobürste danach quer dazu über die bestreute Fläche.
• Arbeiten Sie Lavenia mit dem Frischer-Kit je nach Verschmutzungsgrad 2 – 3 Min. pro 1 x 2 m ein.
  • Lassen Sie das Pulver 30 Min. trocknen.
• Tauschen Sie das Frischer-Kit gegen die Matratzenbürsten aus („Frischer-Kit 360 herausziehen“ auf Seite 28).
  • Schalten Sie das Gerät in Saugstufe 1 ein.
• Saugen Sie mit den Matratzenbürsten Lavenia wieder ab.

Bild 3.16 Der Pulilux

Legende
1	Gelenk
2	Einsatz mit rotierenden Scheiben
3	Entriegelungstaste
4	Haubengriff

3.3 Pulilux 515

Der Pulilux ist ein ideales Zusatzgerät für Ihren Vorwerk-Staubsauger. Gründlich und schnell lassen sich mit ihm fast alle Hartböden von trockenem, leicht haftendem Schmutz befreien und gewachste Böden auch bohnern und polieren. Wie Sie Ihre Hartböden mit dem Pulilux pflegen, erfahren Sie in diesem Kapitel.

Der Pulilux ist auf fast allen Hartböden einsetzbar.

- Überzeugen Sie sich dennoch vor der Verwendung des Pulilux, dass das Gerät für Ihren Boden geeignet ist (Tab. 1.1 und Tab. 1.2 auf S. 6.

Saugen Sie Fett oder zuckerhaltigen Schmutz sowie Flüssigkeiten nicht mit dem Pulilux auf, sondern entfernen Sie die Verschmutzung nass.

⚠️ Warnung! Gefahr eines Stromschlags

• Saugen Sie weder Flüssigkeiten oder feuchten Schmutz auf noch feuchte Fußmatten oder Teppiche ab.
• Benutzen Sie das Gerät nicht in feuchten Umgebungen.
• Benutzen Sie das Gerät nicht auf nassen Oberflächen oder in Außenbereichen.
• Fahren Sie mit Ihrem Pulilux nie über die Anschlussleitung oder andere auf dem Boden befindliche Kabel.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut

• Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z. B. Glassplitter), besonders in Augenhöhe.
• Schalten Sie den Pulilux vor dem Anheben aus.

34 Bedienung

Bild 3.17 Grobgut vorsichtig aufsaugen, Warnhinweis dazu beachten

Hinweis! Sachbeschädigung durch unsachgemäße Anwendung

• Bearbeiten Sie keine feuchten Böden (auch keine Böden, auf denen sich flüssige Wachsemulsion befindet).
• Vermeiden Sie vor dem Einschalten, dass sich kleine Steinchen, Granulate wie Katzenstreu oder andere spitze oder scharfkantige Gegenstände unter dem Reinigungs-, Polier- oder dem Kraftbelag befinden.
• Arbeiten Sie nicht länger als 3 Sek. auf einer Stelle.
  • Vermeiden Sie Druck auf das Gerät.

3.3.1 Set auswählen

Zum Pulilux gehören ein Reinigungsset und ein Pflegeset. Beide Einsätze haben zwei Arbeitsseiten mit unterschiedlichen Bürsten und Belägen.

• Informieren Sie sich in Tab. 3.2 auf S. 36 über die Sets und deren Arbeitsseiten.
• Wählen Sie das passende Set mit der Arbeitsseite, die für Ihre Arbeit geeignet ist.

Bei der Lieferung sind die Reinigungsbürsten bereits in das Gerät eingelegt. Wenn Sie mit den Reinigungsbürsten arbeiten möchten, können Sie gleich mit der Arbeit beginnen.

• Halten Sie sich dabei an das Kapitel „3.3.3 Arbeiten mit dem Pulilux 515“ auf Seite 37.
• Wenn Sie die Bohnerbürsten oder die Polierbeläge verwenden, befolgen Sie die Anweisungen „Vor Beginn der Arbeit“ in Tab. 3.2 auf S. 36.
• Wenn Sie die Kraftbeläge, die Bohnerbürsten oder die Polierbeläge

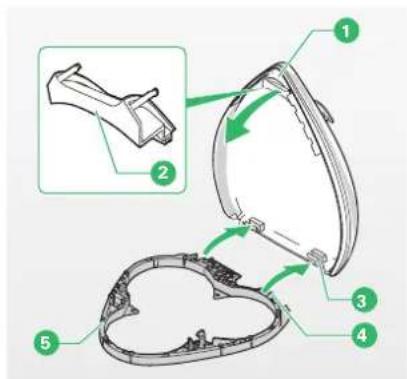

Bild 3.18 Pulilux 515 öffnen

Bild 3.19 Set wechseln

verwenden möchten, setzen Sie die entsprechende Arbeitsseite ein. Befolgen Sie dafür die Anweisungen in Kapitel „3.3.2 Sets wechseln“ auf Seite 35.

- Halten Sie sich bei der Arbeit mit allen Arbeitsseiten an das Kapitel „3.3.3 Arbeiten mit dem Pulilux 515“ auf Seite 37.

3.3.2 Sets wechseln

Geliefert wird der Pulilux mit dem Reinigungsset und nach unten gerichteten Reinigungsbürsten. Je nach Bedarf können Sie die Sets wechseln.

Pulilux 515 öffnen

• Stellen Sie das Gerät auf den Boden
- Drücken Sie die gelbe Entriegelungs taste ①, so dass der Haubengriff ② herausspringt.
- Klappen Sie die Haube des Pulilux mit dem Haubengriff auf.

Verwenden Sie den Haubengriff nur zum Aufklappen des Gerätes, auf keinen Fall aber zum Tragen.

Set wechseln

• Nehmen Sie das Set am gelben Ring ③ heraus
• Legen Sie das Set mit der Arbeitsseite nach unten ein.
• Positionieren Sie den gelben Ring 3 wieder an der gleichen Stelle.

Pulilux 515 schließen

• Klappen Sie die Haube herunter.
  • Drücken Sie den Haubengriff hinein.

Reinigungsset Pflegeset
Arbeitsseite A: Reinigungsbürsten Arbeitsseite A: Bohnerbürsten
	i geeignet für alle Hartböden außer Korkböden-für die regelmäßige Reinigung-zum gründlichen Kehren und Absaugen von losem Schmutz-Die unterschiedlich hohen Borsten reinigen auch Rillen, Profile, Fugen und raue Oberflächen gründlich.ii bei Lieferung sind die Reinigungsbürsten bereits in das Gerät eingelegt		i nur für versiegelte Hartböden geeignet-zum Ausbohnern der Wachsemulsion Kobolin-zum Absaugen der überschüssigen trockenen Wachsreste.Vor Beginn der Arbeit:• Arbeiten Sie die Kobolin Wachsemulsion ein, wie in Kapitel „3.3.4 Bohnern und Polieren“ auf Seite 38 beschrieben.
Arbeitsseite B: Kraftbeläge Arbeitsseite B: Polierbeläge
	i ausschließlich geeignet für glasierte keramische Fliesen und nicht gewachstes Feinsteinzeug.-für die regelmäßige Reinigung-zum Entfernen von hartnäckigem SchmutzBeachten Sie:• Für andere Fliesenarten verwenden Sie die Reinigungsbürsten.		i nur für gewachste Böden geeignet-zum Aufpolieren von gewachsten BödenVor Beginn der Arbeit:• Bohnern Sie den Boden mit den Bohnerbürsten

Tab. 3.2 Die zwei Arbeitsseiten von Reinigungsset und Pfl egeset

3.3.3 Arbeiten mit dem Pulilux 515

Set und Arbeitsseite auswählen

- Wählen Sie das passende Set und die passende Arbeitsseite aus. Orientieren Sie sich dabei an den Informationen in Kapitel „3.3.2 Sets wechseln“ auf Seite 35 und „3.3.1 Set auswählen“ auf Seite 34.

Geliefert wird der Pulilux mit dem Reinigungsset und nach unten gerichteten Reinigungsbürsten.

- Legen Sie gegebenenfalls ein anderes Set oder eine andere Arbeitsseite ein, wie in Kapitel „3.3.2 Sets wechseln“ auf Seite 35 beschrieben.

Pulilux 515 benutzen

- Bewegen Sie den Pulilux in gleichmäßigen Bahnen. Achten Sie darauf, dass der Pulilux ständig in Bewegung gehalten wird.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut

- Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z.B. Glassplitter) besonders in Augenhöhe.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch

• Arbeiten Sie mit Pulilux nicht länger als 3 Sek. auf einer Stelle.
  • Vermeiden Sie Druck auf das Gerät.

gen Sie Fett oder zuckerhaltigen Schmutz sowie Flüssigkeiten nicht mit dem Pulilux auf, sondern entfernen Sie die Verschmutzung nass.

- Falls das Gerät einmal eingeklemmt sein sollte, schalten Sie unbedingt sofort den Vorwerk-Staubsauger ab, um Schäden zu vermeiden.

Bild 3.20 Kobolin Wachsemulsion

• Um unter Möbeln mit wenig Bodenfreiheit zu arbeiten, schwenken Sie das Gerät flach auf den Boden.
• Schalten Sie das Gerät während des Rückens von Tischen oder Stühlen sicherheitshalber ab und halten Sie es bis zum vollständigen Stillstand der Scheiben in Bewegung.

In der Parkposition ist der Pulilux automatisch abgeschaltet.

3.3.4 Bohnern und Polieren

Zur Pflege von Hartböden empfehlen wir Ihnen die Kobolin Wachsemulsion. Erfahren Sie in diesem Kapitel, wie Sie Ihre Hartböden mit dem Pulilux und Kobolin bohnern und polieren.

Kobolin Wachsemulsion pflegt wasserfeste Böden, z. B.

– vollflächig versiegelte Holzböden wie Parkett, Dielen,
- Steinböden wie Marmor, Granit, Kunststein,
- elastische Böden wie PVC, Gummi, Linoleum.

Kobolin können Sie bei Ihrem Kundenberater bzw.

Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69) bestellen.

Kobolin erhalten Sie auch in unserem Online-Shop

in Deutschland unter www.vorwerk-kobold.de

in Österreich unter www.vorwerk.at

Erforderliche Menge

Die erforderliche Menge Kobolin hängt von der Saugfähigkeit der einzelnen Böden ab. Sie können sich an den folgenden Richtwerten orientieren.

Bodenart 1 Flasche reicht für
versiegelte Holzböden ca. 330 m	^2
Steinböden ca. 330 m	^2
elastische Böden ca. 70 m	^2

Boden reinigen

• Reinigen Sie den Boden vor der ersten Anwendung von Kobolin. Die Reinigung wirkt sich positiv auf das optische Erscheinungsbild und auf die Haltbarkeit des Pflegefilms aus.
• Verwenden Sie dazu einen handelsüblichen Grundreiniger und halten Sie sich an die Vorschriften des Herstellers.
• Entfernen Sie alle alten Wachsreste, Absatzstriche, Flecken und anderen Schmutz gründlich.

Kobolin auftragen

Der Boden muss vor dem Einarbeiten von Kobolin sauber und trocken sein.

• Arbeiten Sie beim Auftragen stets zur Tür hin.
• Geben Sie etwas Kobolin auf den Boden.
- Verteilen Sie es mit einem feuchten Tuch oder einem Wischer gleichmäßig und dünn.

Wir empfehlen, das Kobolin sparsam aufzutragen. Überschüssiges Kobolin lässt sich schwer entfernen.

Kobolin trocknen lassen und bohnern

• Lassen Sie das Kobolin mindestens 20 Minuten trocknen
- Laufen Sie in dieser Zeit möglichst nicht über den Boden.
- Bohnern Sie das Kobolin aus. Einen Quadratmeter Fläche sollten Sie ungefähr eine Minute lang bearbeiten.

Boden polieren

• Setzen Sie das Pflegeset so ein, dass die Polierbeläge (Arbeitsseite B) zum Boden weisen („3.3.2 Sets wechseln“ auf Seite 35).
• Polieren Sie den Boden auf. Damit wird der Pflegefilm wiederstandsfähiger und glänzender.
• Halten Sie sich bei der Arbeit mit den Polierbelägen an das Kapitel „3.3.3 Arbeiten mit dem Pulilux 515“ auf Seite 37.

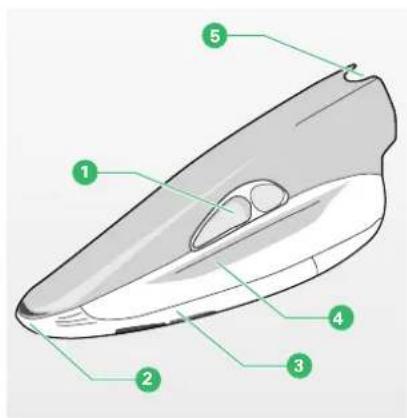

Bild 3.21 Der Polsterboy

Legende
[4677]	Schieber
[53AT]	Saugschuhöffnung für Fugen
[61CK]	Saugschuh
[65AT]	Griffmulden
[71C2]	Anschlussstutzen

3.4 Polsterboy 420

Der Polsterboy befreit Ihre Polstermöbel im Nu von Staub. Darüber hinaus pflegt er die Polster so gründlich wie kein anderes Gerät, weil er sie sowohl absaugt als auch ausbürstet. Wie Sie mit dem Polsterboy arbeiten, erfahren Sie in diesem Kapitel.

Vorsicht! Verletzungsgefahr durch rotierende Teile

• Saugen Sie niemals Körperteile an. Saugen Sie nicht in der Nähe von Kindern oder Haustieren.
• Saugen Sie mit dem Polsterboy kein Kopfhaar an.
• Betreiben Sie den Polsterboy nicht ohne Saugschuh.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut

- Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z.B. Glassplitter) besonders in Augenhöhe.

Polsterboy 420 ansschließen

• Setzen Sie den Elektro-Saugschlauch an den Tiger („Elektro-Saugschlauch 260 ansetzen“ auf Seite 13).
• Setzen Sie den Polsterboy an den Elektro-Saugschlauch. Schieben Sie dafür den Handgriff des Elektro-Saugschlauchs in den Anschlussstutzen 5 des Polsterboy.

Saugkraft regulieren

• Schalten Sie den Staubsauger ein. Der Polsterboy wird automatisch mit eingeschaltet.
  • Die Saugkraft regulieren Sie wie gewohnt am Staubsauger.

42 Bedienung

Legende
1	Stutzen
2	Gelenk
3	Spitze (ausziehbar)

• Wählen Sie im Normalfall an Ihrem Staubsauger die Saugstufe 2.
• Bei losen und empfindlichen Stoffen wählen Sie an Ihrem Staubsauger die Saugstufe 1.

Flächen saugen

• Schieben Sie den gelben Schieber ① in die Position „Fläche saugen“ ②.
• Lassen Sie den Polsterboy beim Arbeiten vollständig mit der Saugöffnung auf dem Polsterstoff aufliegen.
• Führen Sie das Gerät leicht und ohne Druck über die Polster.

Fugen saugen

- Schieben Sie den gelben Schieber in die Position „Fuge saugen“ 3. Schwer absaugbare Rückstände in Fugen, Rillen oder ähnlichen Stellen saugen Sie am besten mit voller Saugkraft (Saugstufe 3).

3.5 Weiteres Zubehör

Wenn Sie das Düsensortiment verwenden, haben Sie für jeden Fall eine passende Lösung. Dieses Kapitel gibt einen Überblick über die verschiedenen Düsen und ihre Einsatzmöglichkeiten. Sie können das Zubehör direkt an den Elektro-Saugschlauch oder an das Elektro-Saugrohr ansetzen.

3.5.1 Variodüse 14

Ihre Variodüse ist vielseitig einsetzbar. Sie hat zwei Aufsätze, die für unterschiedliche Aufgaben benutzt werden können.

Bedienung

Bild 3.24 Länge einstellen

Bild 3.25 Bohraufsatz

- Stecken Sie den Stutzen (Bild 3.23 auf S. 42, Pos. ①) der Variodüse an den Handgriff des Elektro-Saugschlauchs. Die Variodüse hat ein Gelenk (Bild 3.23 auf S. 42, Pos. ②), so dass Sie im 90 Grad Winkel saugen können. Mit der verlängerbaren fl exiblen Spitze kommen Sie selbst in schwer erreichbare Ecken und enge Stellen. Außerdem können Sie einen der Aufsätze auf die Spitze ③ setzen, den Bohraufsatz oder den Pinselaufsatz.

Länge einstellen

• Ziehen Sie die Spitze 3 heraus.
- Um die Verlängerung wieder hineinzuschieben, drücken Sie den Rastknopf 4 und schieben Sie dann die Spitze zurück.

Bohraufsatz

Mit dem Bohraufsatz können Sie Bohrstaub auffangen. Sie können ein Loch in die Wand bohren, ohne dass Bohrstaub Ihre Wohnung verschmutzt.

• Setzen Sie den Bohraufsatz auf die Spitze der Variodüse.
  • Schalten Sie den Staubsauger ein.
• Setzen Sie den Bohraufsatz mit der schwarzen Dichtung an die Wand. Durch die Saugkraft des Staubsaugers haftet der Bohraufsatz auf der Wand, selbst wenn diese nicht vollständig eben ist. So haben sie freie Hände, um das Loch zu bohren.

Nehmen Sie den Bohraufsatz von der Wand, bevor Sie den Staubsauger ausschalten.

44 Bedienung

Bild 3.26 Pinselaufsatz

Pinselaufsatz

Mit dem Pinselaufsatz kommt Ihre Variodüse in die kleinsten Zwischen räume und die engsten Stellen. Er eignet sich hervorragend zum Absaugen von Tastaturen und zum Saugen zwischen Möbeln und Regalen.

- Stecken Sie dazu den Pinselaufsatz auf die Spitze Ihrer Variodüse.

Ihre Softdüse kann einerseits zum schnellen und sanften Aufsaugen von losem Staub benutzt werden und andererseits zum Entstauben von stärker haftendem Schmutz. Sie können die Länge des Borstenkranzes variieren und so an den Untergrund anpassen

Sie eignet sich insbesondere zum Absaugen von unebenen Flächen wie Tastaturen, Bücherregale, Lampenschirmen und alle Möbelflächen.

• Setzen Sie die Softdüse auf den Elektro-Saugschlauch.
• Stellen Sie die Borsten mittels des Schiebers ① auf die gewünschte Länge
• Bei leichtem Staub und empfindlichen Gegenständen stellen Sie die Borsten länger ein. Schieben Sie dazu den Schieber 1 nach vorn.
• Bei fester haftendem Schmutz und unempfindlichen Untergründen stellen Sie die Bürsten kürzer ein, indem Sie den Schieber 1 zurückziehen.

Legende
1	Flächenaufsatz
2	Schieber
3	Flexodüse Oberteil
4	Entriegelungshebel
5	Bürstenaufsatz

3.5.3 Flexodüse 14

Ihre Flexodüse ist ein multifunktionales Zubehörteil, das auf den verschiedensten Oberfl ächen verwendet werden kann. Dazu können Sie die Düse für die unterschiedlichsten Zwecke anpassen:

Einstellung der Düse zum Saugen von
Flexodüse komplett -Hartböden
Flexodüse oben -Stoffen, Autositzen
Flexodüse eingeklappt	-Fugen, Ecken-zwischen Polstern
Flächenaufsatz ohne Bürstenaufsatz	-Wänden, Türen-Wandteppichen, Stofftapeten

Flexodüse 14 komplett

Sie können mit der komplett zusammengebauten Flexodüse Möbelflächen oder Treppen saugen.

Für weitere Funktionen verwenden Sie, je nach Verwendungszweck, nur einzelne Teile der Flexiodüse:

Flexodüse 14 Oberteil

Sie möchten Staub, Fäden und Haare von Stoffen oder den Innenraum von Autos saugen?

Bild 3.29 Flexodüse Oberteil

Bild 3.30 Flexodüse einklappen

Bild 3.31 Bürstaufsatz entfernen

• Dann entfernen Sie den Flächenaufsatz der Düse.
- Drücken Sie dafür den Entriegelungshebel ④ an der Rückseite des Aufsatzes nach unten.
• Schieben Sie die Flexodüse oben heraus.
- Setzen Sie die Düse auf den Elektro-Saugschlauch.

Flexodüse 14 eingeklappt

Sie möchten Staub aus Fugen und Ecken oder zwischen Polstern saugen?

• Entfernen Sie den Flächenaufsatz der Düse.
• Drücken Sie den Entriegelungshebel ④ an der Rückseite des Aufsatzes nach unten.
• Schieben Sie das Flexodüsen-Oberteil ③ nach oben heraus.
• Schieben Sie den Schieber ② nach unten, so dass die Flügel der Düse einklappen.
• Setzen Sie die Düse auf den Elektro-Saugschlauch

Flächenaufsatz

Sie möchten größere Flächen reinigen, wie z.B. Möbelflächen oder Treppen, Wände und Türen? Dann verwenden Sie den Flächenaufsatz der Flexodüse.

• Montieren Sie den Flächenaufsatz am Oberteil der Flexodüse.
- Achten Sie auf den korrekten Sitz aller Teile.
- Setzen Sie die Düse auf den Elektro-Saugschlauch.
- Für das Reinigen von Wandteppichen oder textilen Wandbespannungen nehmen Sie den Bürstenaufsatz 5 ab.
- Sie entfernen den Bürstenaufsatz 5, indem Sie die Lasche an der Rückseite des Aufsatzes nach oben drücken und den weißen Bürstenaufsatz mit einem Ruck abnehmen.

4 Wartung

Damit Ihr Tiger Ihnen stets Freude bereitet und optimal funktioniert, warten Sie Ihr Gerät regelmäßig. Im folgenden Kapitel erfahren Sie, wie Sie die verschiedenen Geräte und Zubehörteile pflegen oder wie Sie Teile auswechseln.

Gerät/Bereich Schritt Zeitpunkt/Häufigkeit
Tiger 260 (VT 260) Filtertüte wechseln		Verbrauchsanzeige leuchtet gelb
	Hygiene-Mikrofilter wechseln	Verbrauchsanzeige leuchtet rot; 1x im Jahr
	Aktiv-Geruchsfilter wechseln	bei Verschmutzung
Elektrobürste 360 (EB 360) Prüfen und Reinigen 1 x im Monat
	Bürsten wechseln bei Abnutzung
Pulilux 515 (PL 515) Prüfen und Reinigen bei Bedarf
	Sets und Beläge wechseln	bei Verschmutzung/Abnutzung
Polsterboy 420 (PB 420) Reinigen bei Verschmutzung
Weiteres Zubehör Reinigen bei Verschmutzung

Warnung! Gefahr eines Stromschlags!

- Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.

4.1 Ersatzteile und Verbrauchsmaterialien

Sie haben ein Qualitätsprodukt von Vorwerk erworben. Damit Sie auch in Zukunft mit Ihrem Vorwerk Gerät so zufrieden sind wie am ersten Tag, empfehlen wir Ihnen, unsere Nachbestellmöglichkeiten für originale Pflegemittel und originales Verbrauchsmaterial rechtzeitig zu nutzen.

Das Nachbestellen hat Vorwerk leicht gemacht:

Geprüfte Qualität erkennen Sie am Vorwerk Logo!

Persönlich bei Ihrem Kundenberater bzw. Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69).

In unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de in Österreich unter www.vorwerk.at

Bild 4.1 Verbrauchsmaterialien zum Nachbestellen v.l.n.r.: Kobotex, Lavenia, Kobosan active, Kobolin, Dovina Duftchip, Filtertüte

Bild 4.2 Saugleistungsanzeige und Hygiene-Mikrofi Iter

4.2 Wartung des Tiger 260

Vorsicht! Verlust der Allergiker-Eignung

• Benutzen Sie ausschließlich Original Vorwerk Filter und Filtertüten.
• Verwenden Sie gebrauchte Filtertüten nicht wieder.

Hinweis! Beschädigungsgefahr durch unsachgemäßen Gebrauch!

Bei Feuchtigkeit im Filterraum kann das Gerät beschädigt werden.

• Wenn der Filterraum feucht ist, trocknen Sie ihn vor einer weiteren Nutzung.
• Ersetzen Sie Filtertüte und Motorschutzfilter.

4.2.1 Verbrauchs- und Wechselanzeigen

Filtertüte

Die gelbe Saugleistungsanzeige ② auf dem Tiger zeigt an, dass die Saugleistung nicht mehr ausreichend ist und die Filtertüte voll ist.

Wenn die Saugleistungsanzeige vollständig gelb ist, dann sind die Poren der Filter tüte verstopft; das Auswechseln der Filtertüte ist erforderlich.

Hygiene-Mikrofi Iter

Wenn die rote Wechselanzeige 1 auf dem Tiger leuchtet, muss der Hygiene-Mikrofi Iter gewechselt werden.

Vorwerk Filtertüten und Ersatzfilter können Sie bei Ihrem Kundenberater bzw. Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69) bestellen.

Bild 4.3 Filterraum öffnen

Bild 4.4 Filtertüte einsetzen

Vorwerk Filtertüten und Ersatzfilter erhalten Sie auch in unserem Online- Shop in Deutschland unter www.vorwerk-kobold.de in Österreich unter www.vorwerk.at

4.2.2 Filterraum öffnen

Um die verschiedenen Filter des Tiger zu wechseln, müssen Sie den Filterraum des Staubsaugers öffnen.

• Ziehen Sie die gelbe Deckelentriegelung ① seitlich nach oben. Der Deckel wird entriegelt.
• Öffnen Sie den Filterraum 2.

4.2.3 Filtertüte wechseln

• Öffnen Sie den Filterraum.
  Die Filtertüte liegt locker im Filterraum.
  • Entnehmen Sie die alte Filtertüte.

Beachten Sie, dass sich der Filterdeckel ohne Filtertüte nicht schließen lässt.

• Setzen Sie die neue Filtertüte ein.
• Achten Sie darauf, die neue Filtertüte 1 in die entsprechenden Führungen 2a 2b zu legen.

Wenn Sie anschließend den Filterraum wieder schließen, wird die gelbe Anzeige zurückgesetzt. Das Gerät ist betriebsbereit.

Bild 4.5 Hygiene-Mikrofi Iter wechseln

Bild 4.6 Hygiene-Mikrofi Iter wechseln

Wenn die Filtertüte nicht oder nicht korrekt eingelegt oder ein falscher Filter verwendet wird, lässt sich der Filterraum nicht schließen.

Gehen Sie nicht mit Gewalt vor, sondern vergewissern Sie sich, dass die Filtertüte korrekt eingelegt wurde.

4.2.4 Hygiene-Mikrofi Iter wechseln

- Öffnen Sie den Filterraum.

- Um den Hygiene-Mikrofilter 1 herauszunehmen, drücken Sie die Lasche 2b des Hygiene-Mikrofilters und ziehen Sie den Hygiene-Mikrofilter nach oben heraus.

Dovina-Duftchip einsetzen

Vorsicht! Erstickungsgefahr durch Verschlucken von Kleinteilen

- Halten Sie Kleinteile wie Dovina Duftchips von Kindern fern.

• Nehmen Sie den Dovina-Duftchip ④ aus der Verpackung und setzen Sie ihn in die Vertiefung des Hygiene-Mikrofilters ① (Vorwerk Schriftzug nach oben).
• Setzen Sie den neuen Hygiene-Mikrofilter ein.
• Legen Sie die Rasthaken 2b in die Löcher 3b am Halterahmen ein.
• Rasten Sie die Lasche 2a in die Löcher 3a am Halterahmen ein.

Wenn Sie anschließend den Filterraum wieder schließen, leuchtet die rote Anzeige nicht mehr. Das Gerät ist betriebsbereit.

Hygiene-Mikrofilter ist nach dem Einsetzen je nach Gebrauch ca. ein Jahr lang wirksam.

Bild 4.7 Aktiv-Geruchsfi Iter einsetzen

4.2.5 Aktiv-Geruchsfi Iter einsetzen

• Öffnen Sie den Filterraum.
• Nehmen Sie zunächst die Filtertüte aus dem Gerät.
• Drücken Sie dann auf die obere Lasche 2a des Haltegitterrahmens 2 am Aktiv-Geruchsfilter.
• Entnehmen Sie den gelben Haltegitterrahmen mit dem alten Aktiv-Geruchsfilter.
• Entsorgen Sie den alten Aktiv-Geruchtsfilter.
• Legen Sie den neuen Aktiv-Geruchsfilter ① in den Haltegitterrahmen
• Hängen Sie den kompletten gelben Haltegitterrahmen unten in die Halterung 2b ein.
  • Lassen Sie die obere Lasche 2a einrasten.
• Legen Sie die Filtertüte wieder in das Gerät.
  Beachten Sie, dass sich der Filterdeckel ohne Filtertüte nicht schließen lässt.
• Schließen Sie den Filterraum. Das Gerät ist betriebsbereit.

4.3 Elektrobürste 360

Warnung! Gefahr eines Stromschlags!

- Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.

Vorsicht! Verletzungsgefahr durch rotierende Teile

- Halten Sie Abstand zu rotierenden Teilen der Elektrobürste.

Bild 4.8 Elektrobürste prüfen und reinigen

4.3.1 Prüfen und Reinigen

Unterseite

- Kontrollieren Sie hin und wieder die Unterseite, damit Gerät und Boden keinen Schaden nehmen.

Frontdüsen

Haben sich z.B. Steinchen in den Frontdüsen ① festgesetzt, können Sie diese Gegenstände am besten mit einem spitzen Gegenstand, z. B. Schraubendreher, entfernen.

Rundbürsten

Haben sich Fäden um die Rundbürsten gewickelt, können Sie diese einfach mit einer Schere zerschneiden.

• Fahren Sie hierzu mit der Schere in der Nut ③ auf der Längsseite der Rundbürsten entlang.
  • Zerschneiden Sie dabei die Fäden und entfernen Sie die Fäden.
• Bei stärkeren Umwicklungen entnehmen Sie zunächst die Bürsten und entfernen Sie die Fäden.

Bürstwirkung prüfen

Die schwarzen Borstenbüschel müssen länger als die gelben Büschel ^2 sein. Ansonsten hat die Elektrobürste keine Bürstwirkung mehr.

• Kontrollieren Sie von Zeit zu Zeit, ob die schwarzen Borstenbüschel noch länger als die gelben Büschel ② sind.
  • Falls nicht, wechseln Sie die Rundbürsten aus.

Bild 4.9 Rundbürste herausnehmen

4.3.2 Bürsten wechseln

Rundbürste herausziehen

- Drücken Sie die gelbe Entriegelungstaste ①. Die Vorderhaube wird entriegelt.

- Halten Sie die Entriegelungstaste gedrückt und klappen Sie die Vorderhaube ② beideseitig auf.

- Ziehen Sie die grünen Rundbürsten ③ links und rechts aus dem Bürsten-tunnel.

- Reinigen Sie die Mitnehmerwelle 4 von Verschmutzungen.

Rundbürsten einsetzen

• Setzen Sie die Rundbürste mit dem roten Ende in die Seite mit dem roten Symbol auf der grünen Abdeckung und die andere Rundbürste in die gegenüber liegende Seite ein.
• Wechseln Sie immer beide Rundbürsten. Drücken Sie die Rundbürsten mit einer leichten Drehung auf die Antriebswelle, bis sie vollständig eingeschoben sind.
• Kontrollieren Sie den Sitz der Bürsten auf der Antriebswelle.
• Klappen Sie die Vorderhaube mit beiden Händen zu. Achten Sie darauf, dass die Vorderhaube hörbar einrastet.
• Lässt sich die Vorderhaube nicht schließen, sind die Rundbürsten nicht weit genug eingeschoben.

Die Rundbürsten können Sie bei Ihrem Kundenberater bzw. Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69) bestellen.

Die Rundbürsten erhalten Sie auch in unserem Online-Shop in Deutschland unter www.vorwerk-kobold.de in Österreich unter www.vorwerk.at

Bild 4.10 Halterahmen in die Führungen drücken

4.4 Pulilux 515

⚠️ Warnung! Gefahr eines Stromschlags!

- Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.

4.4.1 Prüfen und Reinigen

Halterahmen

• Prüfen Sie den festen Sitz des Halterahmens 5.
• Wenn sich der Halterahmen gelöst hat, dann drücken Sie ihn einfach mit beiden Stiften 4 wieder in die Führungen 3.

Saugöffnungen

• Prüfen Sie, ob die Saugöffnung 1 verstopft ist.
• Zur Behebung einer Verstopfung reicht in vielen Fällen schon ein Auswechseln der Filtertüte am Tiger.
• Um Verstopfungen zu beseitigen, klappen Sie den Deckel mit der Saugöffnung auf.
• Ziehen Sie den Deckel der Revisionsöffnung ② nach unten ab.
• Entfernen Sie die Gegenstände, die die Öffnung verstopfen.
• Setzen Sie den Deckel der Revisionsöffnung ② der Saugöffnung wieder ein. Setzen Sie hierfür zuerst die Nasen des Deckels in die Schlitze der Revisionsöffnung und drücken Sie den Deckel dann an.

Sets

- Entfernen Sie hin und wieder Flusen, Haare o. ä. von den Bürsten und Belägen.

4.4.2 Sets und Beläge wechseln

Sie das Reinigungsset und das Pflegeset austauschen, erfahren Sie im Kapitel „3.3.2 Sets wechseln“ auf Seite 35.

Polierbeläge

Der Polierbelag (Tab. 3.2 auf S. 36) sitzt fest an den Scheiben des Pflegesets.

- Sollte der Polierbelag stark verschmutzt sein, z. B. von Wachsrückständen, tauschen Sie das Pflegeset aus.

Kraftbeläge

Die Kraftbeläge (Tab. 3.2 auf S. 36) können Sie von den Scheiben des Reinigungs-sets entfernen.

• Tauschen Sie den Kraftbelag bei Verschleiß gegen einen neuen aus.
- Dazu heben Sie den weißen Ring unterhalb des Kraftbelages mit den Fingerspitzen oder einem Werkzeug von den Reinigungsscheiben und ziehen ihn ab.
- Setzen Sie die neuen Kraftbeläge auf Seite B des Reinigungssets ein.
- Achten Sie darauf, dass die Nasen in die vorgesehenen Öffnungen gelangen und einrasten.

Bild 4.11 Kraftbeläge auswechseln

Die Reinigungs- und Pflegesets sowie die Kraftbeläge können Sie bei Ihrem Kundenberater bzw. Vorwerk Handelspartner oder im Servicecenter (Kapitel 7 auf S. 69) bestellen.

Bild 4.12 Saugschuh abnehmen

Die Reinigungs- und Pflegesets sowie die Kraftbeläge erhalten Sie auch in unserem Online-Shop

in Deutschland unter www.vorwerk-kobold.de

in Österreich unter www.vorwerk.at

4.5 Polsterboy 420

Warnung! Gefahr eines Stromschlages!

• Schalten Sie das Gerät vor allen Umrüst-, Reinigungs- und Wartungsarbeiten immer aus und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie den Polsterboy und den Elektro-Saugschuh niemals mit Wasser oder feuchten Reinigern.

Vorsicht! Verletzungsgefahr durch herausgeschleudertes Sauggut

- Vermeiden Sie das abrupte Aufsetzen des Gerätes auf loses Grobgut (z.B. Glassplitter) besonders in Augenhöhe.

• Ziehen Sie den Polsterboy vom Saugschlauch ab.
- Fassen Sie den Saugschuh an den Griffrillen ① an der Saugöffnung.
• Ziehen Sie den Saugschuh nach unten ab.
• Bürsten oder wischen Sie das Gerät trocken ab.

- Kontrollieren Sie hin und wieder den Saugschuh, ob sich Fäden oder Haare um die Rundbürsten gewickelt haben.

- Wenn ja, nehmen Sie den Saugschuh ab.

• Zerschneiden Sie die Fäden oder Haare mit einer kleinen Schere.

• Beim Einsetzen des Saugschuhs setzen Sie die Nasen des Schuhs zuerst in die vorgesehenen Öffnungen ein.
• Drücken Sie den Saugschuh an den Griffrillen ① (Bild 4.12) fest gegen das Gerät. Achten Sie darauf, dass der Saugschuh wieder hörbar einrastet.

4.6 Weiteres Zubehör

Das folgende Kapitel gilt für folgendes Zubehör:

-Hartbodendüse 40

-Variodüse 14

-Flexodüse 14

-Softdüse 14

• Die Zubehörteile können Sie unter fließendem Wasser abwaschen.
- Lassen Sie die Zubehörteile gut trocknen, bevor Sie sie wieder einsetzen.
- Reinigen Sie die Borsten der Softdüse mit Seife und mit lauwarmem Wasser.

5 Störungsbehebung

Warnung! Gefahr eines Stromschlags und Verletzungsgefahr

- Führen Sie Reparaturen an Ihrem Gerät nie eigenständig aus. Reparaturen an Elektrogeräten dürfen nur vom zuständigen Vorwerk-Kundendienst ausgeführt werden.

Wenn Ihr Gerät einmal nicht richtig funktioniert, kann das folgende Ursachen haben:

Tiger 260 (VT 260)

Störung Mögliche Ursache	und Behebung
Die Saugleistung des Tiger lässt nach	Der Luftweg ist verstopft. Möglicherweise ist die Filtertüte vollWechseln Sie die FiltertüteDer Elektro-Saugschlauch ist nicht richtig eingerastetLassen Sie den Elektro-Saugschlauch in das Gerät einrastenDer Elektro-Saugschlauch oder das Elektro-Saugrohr ist verstopftEntfernen Sie die Verstopfung im Elektro-Saugschlauch oder im Elektro-Saugrohr vorsichtig mit einem ZollstockDas Vorsatzgerät ist verstopftTrennen Sie das Vorsatzgerät vom TigerEntfernen Sie den Schmutz, der sich dort festgesetzt hat
Der Staubsauger verströmt einen unangenehmen Geruch	Der Aktiv-Geruchsfilter hat seine Fähigkeit verloren, Gerüche zurückzuhaltenWechseln Sie den Aktiv-Geruchsfilter

Tiger 260 (VT 260)

Störung Mögliche Ursache und Behebung
Der Filterraum des Staubsaugers lässt sich nicht schließen	Es ist keine Filtertüte eingelegtLegen Sie eine neue Filtertüte einDie Filtertüte ist nicht richtig eingelegtLegen Sie die Filtertüte erneut ein
Der Tiger wird lauter Der Luftweg ist verstopftBeheben Sie die VerstopfungWechseln Sie im Bedarfsfall die FiltertüteAuf Hartböden kann es zu lauten Sauggeräuschen kommenAktivieren Sie beim Saugen mit der Elektrobürste die Softfunktion
Der Tiger schaltet ab Möglicherweise ist der Motor überlastetZiehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät 30 - 45 Minuten bei geöffnetem Filterraum abkühlen.
Die Wechselanzeige Hygiene-Mikrofilter leuchtet rot	Der Hygiene-Mikrofilter muss getauscht werdenWechseln Sie den Hygiene-Mikrofilter wie in Kapitel „4.2.4 Hygiene-Mikrofi Iter wechseln“ auf Seite 51 beschrieben
Die Saugleistungsanzeige leuchtet gelb	Die Filtertüte ist vollWechseln Sie die Filtertüte wie in „4.2.3 Filtertüte wechseln“ auf Seite 50 beschrieben

Störungsbehebung

Elektrobürste 360 (EB 360)

Bild 5.1 Betriebsanzeige blinkt

Störung Mögliche Ursache	und Behebung
Die Elektrobürsteist zu laut	Die Rundbürsten sind nicht richtig eingesetztKontrollieren Sie, ob die Rundbürsten richtigeingesetzt sind. Die Rundbürsten müssen immer dem farbigen Symbol zugeordnet sein (rot zu rot)Tauschen Sie immer beide Bürsten ausMöglicherweise wurde nicht Original Vorwerk Zubehör verwendet, das kann zu einem Lager- und Motorschaden führenBenutzen Sie ausschließlich Original Vorwerk RundbürstenEs hat sich ein Gegenstand im Bereich der Rundbürsten verfangenEntfernen Sie den GegenstandAuf Hartboden kann es zu lauten Geräuschen kommen.Schalten Sie die Softfunktion ein
Es haben sich Fäden um die Rundbürsten gewickelt	Zerschneiden Sie die Fäden wie im Kapitel Wartung „4.3 Elektrobürste 360“, „4.3.1 Prüfen und Reinigen“, „Rundbürsten“ auf Seite 53 beschrieben
Die Vorderhaube lässt sich nicht schließen	Die Rundbürsten sind nicht weit genug eingeschobenSchieben Sie die Rundbürsten bis zum Anschlag rein
Die Elektrobürste schaltet sich selbstständig ab, die Betriebsanzeige 1 blinkt.	Ein eingesaugtes Objekt blockiert die Bürsten der ElektrobürsteEntfernen Sie das ObjektFäden blockieren die Bürsten der ElektrobürsteZerschneiden Sie die Fäden wie im Kapitel Wartung „4.3 Elektrobürste 360“, „4.3.1 Prüfen und Reinigen“, „Rundbürsten“ auf Seite 53 beschrieben

62 Störungsbehebung

Elektrobürste 360 (EB 360)

Bild 5.2 Revisionsklappe auf der Unterseite der Elektrobürste

Störung Mögliche Ursache	und Behebung
Der Gelenkstutzen der Elektrobürste ist verstopft	Entfernen Sie die Verstopfung mit einem geeigneten Gegenstand (z. B. Schraubendreher, Häkelnadel)
Der Saugkanal der Elektrobürste ist verstopft	Öffnen Sie die Revisionsklappe auf der Unterseite der ElektrobürsteEntfernen Sie die VerstopfungNutzen Sie hierfür ggf. einen geeigneten Gegenstand (z. B. Schraubendreher, Häkelnadel)
Die Elektrobürste lässt sich schwer schieben	Möglicherweise haben Sie eine zu hohe Leistungsstufe eingestelltStellen Sie den Hauptschalter am Handgriff des Staubsaugers auf eine niedrigere Stufe oder saugen Sie grundsätzlich auf der Automatikstufe
Nach dem Rundbürstenwechsel funktioniert das Gerät nicht mehr.	Die Elektrobürste ist nicht richtig mit dem Grundgerät verbundenKontrollieren Sie, ob die Steckverbindung zwischen der Elektrobürste und dem Grundgerät richtig eingerastet istDie Rundbürsten sind nicht richtig eingesetztSetzen Sie die Rundbürsten exakt auf die Antriebsachsen

Frischer-Kit 360 (FK 360)

Störung Mögliche Ursache	und Behebung
Das Frischer-Kit passt nicht in die Elektrobürste	Wurde das Frischer-Kit zum Trocknen auf die Heizung oder in die Sonne gelegt, hat es sich möglicherweise verzogen• Kaufen Sie ein neues Frischer-Kit 360

Pulilux 515 (PL 515)

Störung Mögliche Ursache und Behebung
Es haben sich Streifen oder Wolken auf dem Boden gebildet	Das Wachs war noch nicht trockenPolieren Sie nach ca. 30 Minuten den Boden erneutEs wurde zu wenig Wachs aufgetragenTragen Sie noch einmal Wachs aufLassen Sie es ausreichend trocknenBohnern und polieren Sie den Boden anschließendEs wurde zu viel Wachs aufgetragenGrundreinigen Sie den Boden erneutWiederholen Sie den Pfl egevorgangAlte Wachsschichten oder Reste von Reinigungs- und Pflegemitteln sind auf dem Boden gebliebenGrundreinigen Sie den Boden erneutWiederholen Sie den Pfl egevorgangBoden war nicht sauberGrundreinigen Sie den Boden erneutWiederholen Sie den Pfl egevorgang
Der Pulilux macht Geräusche	Eventuell ist das Gerät nicht richtig verschlossen oder das Set nicht richtig eingelegtPrüfen Sie, ob das Gerät richtig verschlossen istPrüfen Sie den Sitz des jeweiligen Sets

Pulilux 515 (PL 515)

Störung Mögliche Ursache	und Behebung
Die Saugöffnung des Pulilux ist verstopft	Die Filtertüte ist eventuell vollWechseln Sie die FiltertüteDie obere Saugöffnung ist verstopft.(„Pulilux 515“ auf Seite 55)Öffnen Sie die HaubeÖffnen Sie die Revisionsöffnung unterhalb der Saugöffnung indem Sie die Abdeckung nach unten ziehenBeseitigen Sie die Verstopfung
Der Pulilux schaltet ab	Möglicherweise ist der Motor überlastetZiehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät 15 bis 20 Minuten bei geöffneter Haube abkühlen

Polsterboy 420 (PB 420)

Störung Mögliche Ursache	und Behebung
Der Polsterboy lässt sich nicht in Betrieb nehmen	Der Polsterboy wurde an das Teleskoprohr oder an einen Saugschlauch ohne Stromkabel angeschlossenSchließen Sie den Polsterboy an einen Elektro-Saugschlauch ander Staubsauger ist nicht eingeschaltetSchalten Sie das Gerät ein
Die Borsten des Polsterboy sind verformt oder verfilzt	Fransen oder Gewebe wurden eingesaugt und wieder herausgezogenTauschen Sie den Saugschuh aus

Polsterboy 420 (PB 420)

Störung Mögliche Ursache und Behebung
Die Bürsten des Polsterboy drehen sich nicht mehr	Der Staubsauger ist nicht eingeschaltetSchalten Sie das Gerät einDer Saugschuh ist nicht richtig aufgesetztRasten Sie den Saugschuh fest einEs wurde etwas eingesaugt, das die Bürsten blockiertSchalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der SteckdoseEntfernen Sie das eingesaugte ObjektSchalten Sie das Gerät wieder ein

Flexodüse 14 (FD 14)

Störung Mögliche Ursache und Behebung
Die Flügel der Flexodüse sind ausgehakt	• Setzen Sie die Flügel wieder ein

Bild 5.3 Flügel wieder einsetzen

Is sich die Störungen nicht beheben lassen, wenden Sie sich an den Vorwerk Kundendienst.

6 Entsorgung und Umweltschutz

6.1 Entsorgung des Gerätes

Als Besitzer eines Elektro- oder Elektronikaltgerätes ist es Ihnen (gemäß der EU-Richtlinie 2002/96/EG vom 27. Januar 2003 über Elektro- oder Elektronikaltgeräte sowie des Elektro- oder Elektronikgesetzes vom 16.3.2005) gesetzlich nicht gestattet, dieses Gerät oder dessen elektrisches/elektronisches Zubehör über den unsortierten Hausmüll zu entsorgen.

• Nutzen Sie stattdessen die dafür vorgesehenen kostenlosen Rückgabemöglichkeiten.
• Informieren Sie sich hierzu bei Ihrer Stadt- oder Gemeindeverwaltung.

6.2 Entsorgung der Verpackung

Die Verpackung ist ein wichtiger Teil unseres Produkts: Sie schützt unsere Geräte beim Transport vor Schäden und reduziert das Risiko von Geräteabfall. Daher können wir nicht auf die Verpackung verzichten. Für den Fall, dass Sie Ihr Gerät während der Garantiezeit oder auch danach zum Service oder Kundendienst einreichen oder einschicken müssen, ist die Originalverpackung der sicherste Schutz vor Transportschäden.

Wenn Sie die Verpackung dennoch entsorgen möchten, so können Sie dies jederzeit und ohne Einschränkungen über Ihre regionalen Einrichtungen (Altpapier-Tonne, Gelbe Tonne, Wertstoffhof, Altpapiersammlung etc) tun.

6.3 Informationen zum Umweltschutz

Natur bewahren und die Umwelt schützen: Bei Vorwerk ist Umweltschutz ein wichtiges Unternehmensziel.

Weniger Verpackung

Wir verwenden ausschließlich umweltfreundliches Material, das bei richtiger Entsorgung wieder verwertet wird.

Grüner Punkt und ARA

Vorwerk ist Mitglied des Dualen Systems („Grüner Punkt“). Wir beteiligen uns schon bei der Entwicklung an der Einsparung von Verpackungsmüll und setzen uns für seine Entsorgung und Recycling ein.

Energie sparen

Vorwerk Produkte schonen die Umwelt: Sie verbrauchen nur wenig Energie bei hoher Saugleistung.

Umweltgerechte Produktion

Bei der Herstellung unserer Produkte legen wir Wert auf den Schutz der Umwelt. Wir verwenden recyclingfähige Kunststoffe und Farben. Auf umweltbelastende Flammhmmer haben wir ganz bewusst verzichtet. Für unsere Filtertüten verwenden wir lösungsmittelfreie Kleber, ungebleichtes Papier oder unbedenklichen Kunststoff. Unsere Gebrauchsanleitungen werden aus nachhaltig bewirtschafteten Waldbeständen hergestellt und ohne Chlor gebleicht.

EMAS

Goprüfes Umweltmanagement

Wieder verwertbares Material

Das Material unserer Produkte kann nahezu vollständig recycelt werden. Wir verzichten weitgehend auf den Einsatz von PVC.

Bei der Konstruktion unserer Produkte achten wir auf „sortenreines“ Material: Die verwendeten Stoffe können später ohne großen Energieaufwand wieder mit modernen Anlagen stofflich getrennt werden. Damit sie noch leichter recycelt werden können, haben wir unsere Kunststoffbauteile größtenteils gekennzeichnet.

7 Garantie und Service

Die jeweiligen Garantiebedingungen können Sie ihrem Kaufvertrag entnehmen.

Service in Deutschland

Die Mitarbeiter unseres Telefonservices stehen Ihnen gern zur Verfügung: Telefon: 0180 - 5 377 277, 0,14 EUR/Min Festnetz und 0,42 EUR/Min Mobilfunknetz

Service in Österreich

Die Mitarbeiter unseres Telefonservices stehen Ihnen gern zur Verfügung: Telefon: [phone], Telefax: 0505 800 - 145

8 Technische Daten

Tiger 260 (VT 260)

Tiger 260
Sicherheitszeichen
Gehäuse Hochwertiger recyclebarer thermogeformter Kunststoff
Motor Wartungsfreier Universalmotor, kugelgelagert, elektronische Leistungssteuerung, mit Sicherheitsschalter abgesichert, Nenndrehzahl 37500 U/min maximal
Gebläse Einstufiges Radialgebläse
Spannung 220-240 V Wechselspannung, 50 Hertz
Nennleistungmit Zusatzgeräten	900 Wattmax. 1300 Watt
Elektrische Leistung ohne Vorsatzgerät oder Düse	Stufe A 1. Stufe 2. Stufe 3.	Stufe
	300 - 1000 W 300 W 480 W	1000 W
Aktionsradius	mit beiliegender Anschlussleitung10,9 m nachEN-IEC 60312
max. Unterdruck	175 hPa
max. Luftmenge	41 l/s
max. Saugleistung	250 Watt bei sauberem Filter (gem. EN-IEC 60312)
max. Wirkungsgrad	29%
Volumen Filtertüte	4,5 l gem. EN-IEC 60312
Staubemission	Ca. 0,001 mg/qm gem. EN-IEC 60312
Gewicht	Ca. 6 kg
Geräuschemission	72 dBA Grundgerät VT 260 mit Schlauch ESS 260 und ESR 260 (ohne Ansauggeräusche) (arbeitsplatzbezogen, gemessen unter Freifeldbedingungen auf Teppich)

Elektrobürste 360 (EB 360)

Elektrobürste 360
Sicherheitszeichen
Gehäuse Hochwertiger	recyclebarer thermogeformter Kunststoff
Motor Wartungsfreier	DC-Motor undwartungsfreier Zahnriemen-Antrieb
Spannung 220-240 Volt	Wechselspannung 50 Hertz
Leistung 100 Watt
Bürsten Austauschbare	und ersetzbare Rotationsbürsten
Arbeitsbreite 300 mm
Abstand der Bürsten für Randabstandrechts, links und vorn	0 mm
Drehzahl der Bürsten Ca.	6200 U/min
Soft-Funktion 800 U/min
Bürstenhöhe Regulierung	Automatisch
Drehzahl mit Frischer-Kit	Ca. 1700 U/min
Höhe Ca. 60 mm
Gewicht 1,60 kg
Geräuschemission 74 dBA (gemessen mit Kobold VK 140 unterFreifeldbedingungen auf Teppich)

Pulilux 515 (PL 515)

Pulilux 515
Sicherheitszeichen
Gehäuse Hochwertiger	recyclebarer thermogeformter Kunststoff, ca. 99 mm hoch
Motor Wartungsfreier	Universalmotor mit Schutzschalter
Getriebe Wartungsfreies	Schneckengetriebe
Spannung 220-240 Volt	Wechselspannung / 50 Hertz
Leistung 350 Watt
Bürsten Austauschbare	und ersetzbare Rotationsbürsten
Arbeitsfläche 600 cm2
Funktionssets Austauschbar, 3 rotierende Scheiben wartungsfrei gelagert, 1200 U/min
Höhe Ca. 99 mm
Gewicht 3 kg
Geräuschemission 85 dBA (arbeitsplatzbezogen, gemessen mit Kobold VK 140 unter Freifeldbedingungen auf Steinplatten)

Polsterboy 420 (PB 420)

Polsterboy 420
Sicherheitszeichen
Gehäuse Hochwertiger	Kunststoff, mit abnehmbaremSaugschuh aus bruchsicherem Polyamid
Motor Wartungsfreier	Gleichstrom-Motor mit Direktübertragung
Bürstmechanik 2 gegenläufig rotierende Rundbürsten mitca. 4000 U/min, wartungsfrei gelagert
Spannung 220 - 240 V	Wechselspannung / 50 Hertz
Leistung 50 Watt
Gewicht 600 g (ohne Elektro-Saugschlauch ESS 140)
Geräuschemission 76 d	BA (arbeitsplatzbezogen, gemessen mit KoboldVK 140 unter Freifeldbedingungen auf Polstern)

Unser Bestes für Ihre Familie

Achten Sie auf Qualität.

Vorwerk Qualität

Vorwerk Deutschland Stiftung & Co. KG

Mühlenweg 17-37

42270 Wuppertal

www.vorwerk.de

Vorwerk Austria GmbH & Co. KG

Schäfferhofstr. 15

A 6971 Hard

www.vorwerk.at
