Produkttyp	Geschirrspüler
Marke	Bartscher
Modell	DS 901
Abmessungen (B x T x H)	ca. 600 x 600 x 850 mm
Gewicht	ca. 55 kg
Spannung	230 V / 50 Hz
Anschlussleistung	3,0 kW
Wasserdruck	0,5 - 10 bar
Fassungsvermögen	bis zu 90 Teller pro Stunde
Programme	Spülen, Klarspülen, Trocknen
Temperaturbereich	60 °C - 90 °C
Gehäusematerial	Edelstahl
Korbmaterial	Kunststoff beschichtet
Pumpenleistung	0,5 kW
Heizleistung	2,5 kW
Geräuschpegel	ca. 55 dB(A)
Wasseranschluss	3/4 Zoll
Abwasseranschluss	DN 40
Sicherheit	Überhitzungsschutz, Türkontaktschalter
Reinigung	Selbstreinigender Filter, manuelle Reinigung empfohlen
Wartung	Regelmäßige Entkalkung und Dichtungsprüfung
Ersatzteile	Verfügbar beim Hersteller oder Fachhändler
Reparaturindex	7,5 / 10 (geschätzt)
Zertifizierung	CE, GS

Häufig gestellte Fragen - DS 901 BARTSCHER

Wie reinige ich den Geschirrspüler DS 901?

Welche Spülprogramme stehen zur Verfügung?

Wie entkalke ich das Gerät?

Was tun bei Wasserablaufproblemen?

Kann ich das Gerät selbst reparieren?

Wo finde ich Ersatzteile?

Welche Sicherheitsfunktionen hat der DS 901?

Wie schwer ist der Geschirrspüler?

Welche Anschlüsse sind erforderlich?

Ist das Gerät für den gewerblichen Einsatz geeignet?

BEDIENUNGSANLEITUNG DS 901 BARTSCHER

2.1 BEFÖRDERUNG UND AUSPACKEN 3
2.2 STROMANSCHLUSS 4
2.3 WASSERANSCHLUSS 4
2.4 ANSCHLUSS AN DIE ABLAUFLEITUNG 5
2.5 REGULIERUNG DER BETRIEBSTEMPERATUR...... 5
2.6 REGULIERUNG DES KLARSPÜLMITTELDOSIERERS (Nur für spülmaschinen mit hydraulischer dosiervorrichtung)......6
2.7 SPÜLMITTEL (Spülmaschinen ohne Spülmitteldosierer) 6
2.8 REGULIERUNG DER SPÜLMITTELMENGE (Spülmaschinen mit über Trimmer regulierbarem Spülmitteldosierer)....7
2.9 REGULIERUNG DER SPÜLMITTELMENGE (Spülmaschinen mit dosierkontrolle über steuerleiste)....7

KAP.3 SICHERHEITSHINWEISE 8

3.1 EVENTUELLE GEFAHREN UND WARNHINWEISE 8
3.2 NORMAL WARTUNG BEDINGUNGEN 8
3.3 ANZEIGE DER ERFOLGTEN SPÜLGÄNGE 8
3.4 BENUTZERMELDUNGEN 9
3.5 FEHLERMELDUNGEN 9

KAP.4 MASCHINENEINSATZ....11

4.1 BESCHREIBUNG DER STEUERUNGEN.... 11
4.2 EINSATZWEISE 12
4.2.1 A UTOMATISCHES ABPUMPEN DES WASSERS IN DER WANNE (OPTIONAL). 13
4.3 BEDIENUNGSANLEITUNG....13
4.4 T ÄTIGKEITEN BEI ENDE DES SPÜLGANGES 14

KAP.5 WARTUNG 15

5.1 ALLGEMEINE VORSCHRIFTEN 15
5.2 REGELMÄSSIGE WARTUNG ( MINDESTENS ALLE 20 TAGE).... 15

KAP.6 ABBAU 16

6.1 ABBAU DER MASCHINE.... 16
6.2 KORRELTE ENTSORGUNG PRODUKTS 16

KAP.1 VORWORT

Die in diesem Handbuch enthaltenen Vorschriften geben wichtige Hinweise zur Sicherheit der verschiedenen Phasen: Installation, Bedienung und Wartung.

Das Bedienungspersonal hat die obligatorische Pflicht, das vorliegende Handbuch zu konsultieren, bevor die Maschine bewegt, installiert, benutzt, gewartet oder außer Betrieb gesetzt wird. Das Handbuch muss deshalb in vollständigem Zustand aufbewahrt werden und eventuell sind Kopien für die laufende Benützung bereitzuhalten.

KAP.2 INSTALLATION

2.1 BEFÖRDERUNG UND AUSPACKEN

• Die Beförderung muss mit äußerster Sorgfalt mittels Hubstapler erfolgen.
• Zustand der Maschine kontrollieren; im Falle sichtbarer Beschädigungen umgehend den Verkäufer und den Spediteur, der den Trasport durchgeführt hat, informieren. Im Zweifelsfall die Maschine nicht benützen, bevor sie nicht von Fachpersonal überprüft wurde.
• Die Maschine an die zur Installation vorgesehene Stelle transportieren und von der Verpackung befreien.

Die Verpackungselemente (Plastiksäcke, Polystyrol, Nägel, etc.) dürfen nicht für Kinder erreichbar sein, da sie eine potentielle Gefahr darstellen.

• Die Installation muss nach Anleitung des Herstellers von qualifiziertem Fachpersonal durchgeführt werden.
• Dieser Apparat ist nur für einen festen Anschluss geeignet..

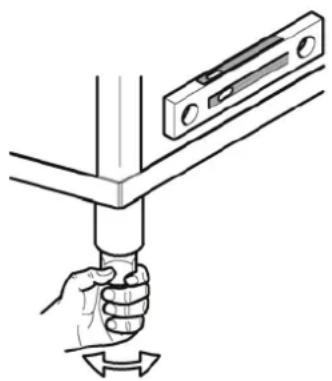

• Die Maschine in die richtige Position bringen und perfekt ausbalancieren, indem man die entsprechenden Füßchen reguliert.
• Der vorgesehene Bodenbelag muss dem Gesamtgewicht der Maschine entsprechend beschaffen sein.
• Unter Einhaltung der Hinweise auf dem Installationsplan sind die Strom- und Wasserversorgung, sowie die Abflussanlage vorzubereiten.

2.2 STROMANSCHLUSS

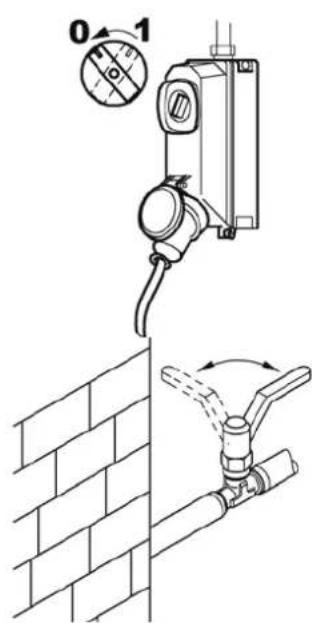

1. Der Netzanschluß muss mit einem Hauptschalter (H) für alle Pole versehen sein, so dass er alle Kontakte – einschließlich der Erdleitung - unterbricht; Mindestabstand von 3 mm zwischen offenen Kontakten; mit thermomagnetischer Auslösung oder verbunden mit Schmelzsicherungen, die in der Lage sind, die angegebene Höchststromstärke auszuhalten.
2. Sicherstellen, dass die Spannung und Frequenz des Stromnetzes den Angaben des Schildes auf der rechten Seite der Maschine entsprechen.
3. Eine fachgerechte Erdung, wie sie von den geltenden Unfallverhütungsvorschriften vorgegeben wird, stellt eine Garantie für die Sicherheit des Bedienungspersonals und der Maschine dar.
4. Die Verwendung von Zwischensteckern, Mehrfachsteckern und Verlängerungskabeln ist ausdrücklich untersagt.

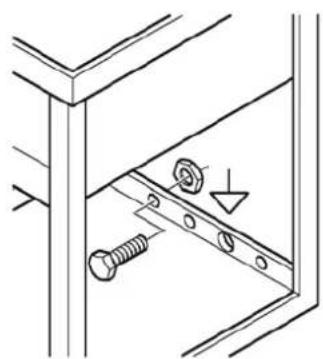

5. Außerdem muss das Gerät in ein Äquipotentialsystem eingebaut werden, dessen Verbindung durch eine mit dem Symbol gekennzeichnete Schraube ausgeführt ist. Der Äquipotentialleiter muss einen Querschnitt von 10 mm² haben.

Das mitgelieferte Versorgungskabel darf nur durch eines mit gleichem Querschnitt vom Typ H07RNF ersetzt werden.

Für weitere Informationen das beiliegende Schaltbild beachten.

2.3 WASSERANSCHLUSS

Den Aufstellungsort gemäß beliegendem hydraulischem Schema vorbereiten.

Bevor das Gerät angeschlossen wird, sicherstellen, dass zwischen Wasserversorgungsnetz und Gerät ein Absperrschieber montiert wurde, das es ermöglicht, im Notfall oder bei Reparaturen die Wasserzufuhr zu unterbrechen.

Mit dem mitgelieferten Schlauch das Elektroventil (E) mit dem Absperrschieber (V) verbinden; sich vergewissern, dass der Wasserzufluss nicht weniger als 20 Lt/Min. beträgt.

Sich vergewissern, dass Wassertemperatur und Zufuhrdruck den auf dem Leistungsschild angeführten Daten entsprechen.

Sollte die Wasserhärte höher als die auf der Richttabelle angegebene sein, empfehlen wir den Einbau eines Entkalkers oberhalb des Elektroventils der Wasserzufuhr der Maschine.

Im Falle sehr hoher Mineralrückstandskonzentration im Wasser schlagen wir den Einbau einer Entmineralisierungsanlage vor, um die auf der Tabelle vorgeschriebene Härte zu erreichen.

	Eigenschaften		von	bis
Härte	Französische Grade	f	5	10
	Deutsche Grade	°dH	4	7'5
	Englische Grade	°e	5	9,5
	Anteile pro Million	ppm	70	140
Mineralrückstände	Maximal	mg/l	300/400

2.4 ANSCHLUSS AN DIE ABLAUFLEITUNG

Da die Wanne durch die Wirkung der Schwerkraft geleert wird, muss sich der Abfluss unterhalb der Maschine befinden.

Das Abflussendstück muss mittels Schlauch an ein Senkloch oder ein Saugheberbecken im Fußboden angeschlossen werden.

Die Ausmaße des Maschinenablaufs sind auf dem Installationsplan angeführt.

2.5 REGULIERUNG DER BETRIEBSTEMPERATUR

Die Temperaturen der Wassererwärmung im Boiler (Nachspülwasser) und/oder die Temperatur der Spülbeckens können reguliert werden.

Einstellung der Nachspülwassertemperatur am Boiler: Die Spülmaschine einschalten, dann die Linien-Taste on /off "A" einige Sekunden lang bzw. so lange gedrückt halten, bis "b" "78 °C" angezeigt wird. Den Einstellwert durch Betätigen der Tasten G und L anheben oder herabsetzen.

Einstellung der Temperatur im Spülbecken:

Die Taste A drücken, so dass die Angabe "t" "55" angezeigt wird, dann die Einstellung über die Tasten G und L vornehmen.

Nach erfolgter Einstellung der Temperaturen braucht man nur die Taste A zu drücken, um wieder in die vorausgehende Bedingung zu gelangen.

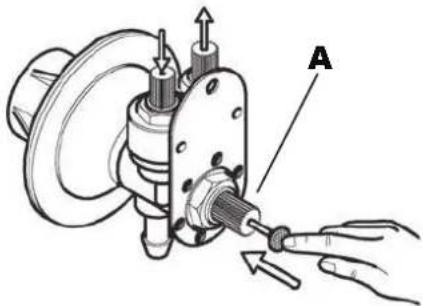

2.6 REGULIERUNG DES KLARSPÜLMITTELDOSIERERS (Nur für Spülmaschinen mit hydraulischer Dosiervorrichtung)

Vor der Regulierung müssen Dosiergerät und Zufuhrleitung durch Druck auf den Anlassknopf (A) gefüllt werden.

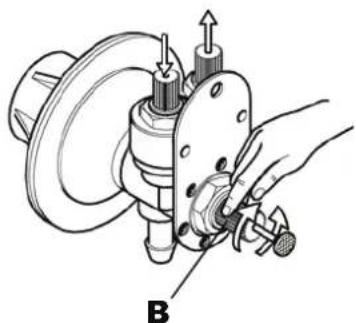

Zur Regulierung wird der zentral am Dosierer angebrachte Ring (B) im Uhrzeigersinn oder gegen den Uhrzeigersinn gedreht, je nachdem, ob die abgegebene Menge reduziert oder erhöht werden soll.

Die Dosiervorrichtung darf bei Betrieb nie leer sein.

Eine zu große Menge Klarspüler erzeugt bläuliche Streifen auf dem Geschirr und führt zu Schaumbildung in der Waschwanne der Maschine.

Ist das Geschirr hingegen mit Wassertropfen bedeckt und trocknet nur langsam, so deutet dies darauf hin, dass die Menge an Klarspülmittel unzureichend ist.

7 cm Schlauch = 1 gr des Produktes

2.7 SPÜLMITTEL

(Spülmaschinen ohne Spülmitteldosierer)

Spülmittelmenge nach den Angaben des Herstellers in den Behälter füllen. Je nach Art des Spülmittels kann die Menge zwischen 2 bis 4 Gr/Lt Wasser in der Wanne varieren. Das Spülmittel wird ca. alle 5 Waschvorgänge in der vom Lieferanten vorgeschlagenen Menge nachgefüllt.

Die oben angeführten Mengen sind für eine durchschnittliche Wasserhärte von 5-10 °F (französische Grade) vorgesehen.

2.8 REGULIERUNG DER SPÜLMITTELMENGE

(Spülmaschinen mit über Trimmer regulierbarem Spülmitteldosierer)

Regulierungen :

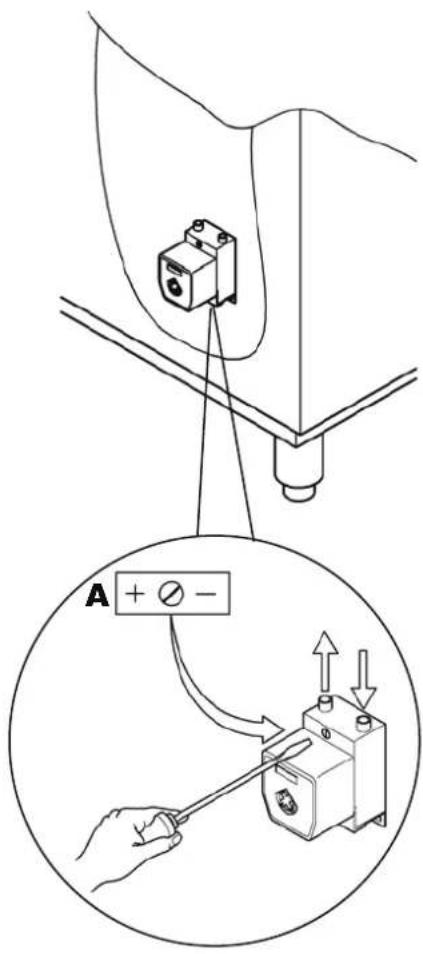

Durch Betätigen des Trimmers (A) kann die Ein-/Ausschaltzeit und damit die Spülmittelmenge bestimmt werden.

• Der Trimmer wird im Uhrzeigersinn oder entgegengesetzt gedreht, um die abgegebene Spülmittelmenge je nachdem zu verringern oder zu erhöhen.
• Zur endgültigen Regulierung müssen die Ergebnisse mehrerer Waschgänge abgewartet werden.

ACHTUNG!

Der Spülmittelbehälter darf nie vollkommen leer sein und nicht mit unreinen oder korrosiven Produkten aufgefüllt werden.

Schäden, die durch falsche Verwendung des Dosierers hervorgerufen werden, sind nicht von der Garantie gedeckt.

2.9 REGULIERUNG DER SPÜLMITTELMENGE.

(Spülmaschinen mit dosierkontrolle über steuerleiste)

Die Einstellung der Spülmittelmenge ist durch Einwirken auf die Einschaltdauer der Spülmitteldosierer möglich.

Spülmittel

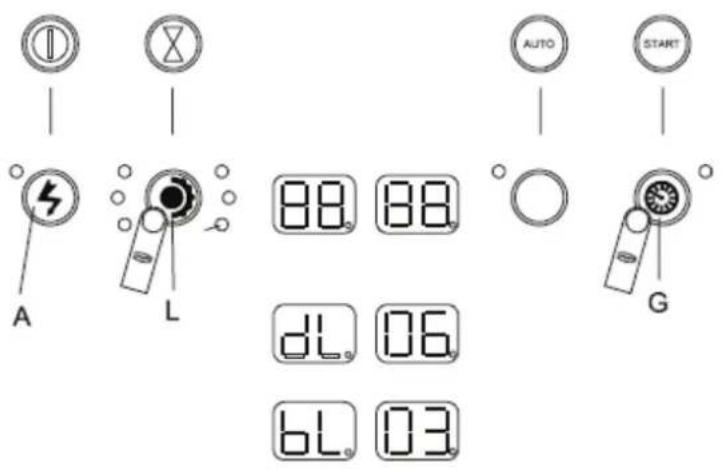

Wie folgt das Programmierungsmenü öffnen: Die Capotklappe oder die Tür öffnen und die Tasten G und L einige Sekunden lang gleichzeitig drücken, bis die Angabe "tH" angezeigt wird, dann die Taste A so oft drücken, bis im ersten Feld "dL" zu lesen ist.

Im zweiten Feld wird der in Sekunden angegebene Wert angezeigt, auch hier ist ein Steigern oder Mindern des Werts der Einschaltzeit durch Betätigen der Tasten L und G möglich.

Hinweis: Der Punkt steht für eine 12 Sekunde.

Klarspülmittel

Nach Einstellung der Spülmittelmenge erneut die Taste "A" drücken und so auf die nächste Angabe übergehen und "bL" bzw.

Klarspülmittel zur Anzeige bringen. Die Einschaltzeit durch Betätigen der Tasten "L" und "G" erhöhen oder herabsetzen

KAP.3 SICHERHEITSHINWEISE

3.1 EVENTUELLE GEFAHREN UND WARNHINWEISE

• Niemals schnell die Maschinentüre öffnen, wenn der Zyklus nicht beendet ist.
• Niemals die bloßen Hände in die Waschlauge tauchen.
• Niemals die Maschinenplatten abmontieren, bevor man nicht die Zufuhrleitungen unterbrochen hat.
• Das Fachpersonal, das die Installation und den elektrischen Anschluss vornimmt, hat die Pflicht, die Kundschaft entsprechend über das Funktionieren der Maschine und die einzuhaltenden Sicherheitsmaßnahmen zu informieren.
• Zusätzlich muss der Installateur dem Kunden eine praktische Demonstration des Gebrauchs der Maschine geben und schriftliche Anweisungen, die zusammen mit der Maschine geliefert werden, hinterlassen.
• Diese Maschine darf ausschließlich für die vorgesehenen Zwecke benützt werden. Jeder andere Gebrauch ist als ungeeignet und daher gefährlich zu betrachten.
  • Die Maschine darf nicht von unausgebildetem Personal benützt werden.
• Niemals die Maschine ohne die vom Konstrukteur vorgesehenen Schutzvorrichtungen (Mikroschalter; Platten usw.) benützen.
• Niemals die Maschine zum Waschen von Gegenständen anderer Form, Art, Größe oder Material, die nicht vom Konstrukteur vorgesehen sind, benützen.
• Eine eventuelle Reparatur darf ausschließlich vom Hersteller oder einem autorisierten Kundendienst-Zentrum vorgenommen werden. Es sind ausnahmslos Original-Ersatzteile zu verwenden.
• Nichtbeachtung der obengenannten Vorschriften kann die Sicherheit der Maschine beeinträchtigen.
  • Die Maschine darf nicht unter Spannung bleiben, wenn sie nicht benutzt wird.
• Keine magnetischen Gegenstände an die Maschine annähern.
  • Die Maschine nicht ohne die Filter in der Wanne verwenden.

3.2 NORMAL WARTUNG BEDINGUNGEN

Umgebend Temperatur : 40°Cmax 4°Cmin ( Durchschnitt 30°C)

Höhe : bis zu 2000 m

Verwandte Feuchtigkeit : max 30% am max 90% am 20°C

Überführung und Lagerung : zwischen - 10°C und 55°C mit Ruhe bis zu 70°C (max 24h)

3.3 ANZEIGE DER ERFOLGTEN SPÜLGÄNGE

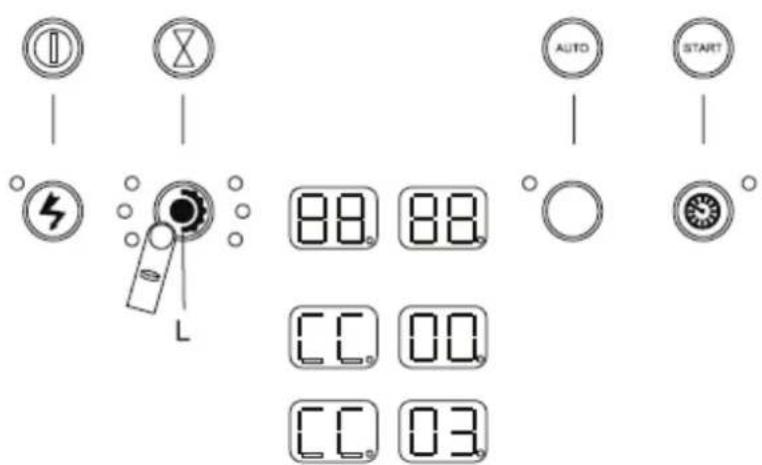

Die Anzahl der bereits erfolgten Spülgänge kann angezeigt werden. Hierzu reicht es aus die Taste L einige Sekunden lang zu drücken, dann wird am Display die Anzahl, so wie auf der Abbildung dargestellt angezeigt.

Am Display werden zunächst die Tausender und die Hunderderstellen, dann die Zehnerstellen und die Einheiten angezeigt.

3.4 BENUTZERMELDUNGEN

Displaymeldung	Funktionsbeschreibung
do Einer der Maschinentüren ist offen.
b Nachspülwassertemperaturen
t Spülwassertemperatur
No dL Spülmittelmangel
No bL Klarspülmittelmangel
cc Anzahl der erfolgten Spülgänge

3.5 FEHLERMELDUNGEN

Die Maschine erkennt die verschiedenen Betriebsstörungen.

Hier eine kurze Beschreibung wie zu verfahren ist, wenn am Display Er ...angezeigt wird

Anzeige am Display	Alarm Beschreibung der erfassten Störung
Er 02	Mangelnder Ablass	Die Ablaufleitungen kontrollieren und überprüfen, dass sie nicht verstopft sind.Bei Maschinen mit “Überlauf” überprüfen, dass dieser entfernt resultiert. Sollte das Problem weiterhin bestehen bleiben, könnte dies auf einen defekte, elektrische Abpumppumpe zurückführbar sein, in diesem Fall sich mit dem Kundendienst in Verbindung setzen.
“Er. 03”	Timeout Thermostop	Die Temperatur des Boilers hat den Setpoint innerhalb der Verlängerung der Spülphase des Arbeitszyklus erreicht. Die Aufwärmfunktion des Boilers wird ausgeschaltet.Sich mit dem Technischen Vertragskundendienst in Verbindung setzen.
“Er.04”	Timeout Beckenfüllung	Wasserstand im Spülbecken wurde nicht erreicht. Die Maschine aus- und erneut einschalten und überprüfen, dass die Überläufe korrekt eingesetzt und die Wasserversorgung geöffnet wurden, andernfalls sich mit dem technischen Vertragskundendienst in Verbindung setzen.
“Er.05Er06”	Beckensonde offen.	Beckensonde defekt. Die Beckenerwärmung wird gehemmt. Sich mit dem Technischen Vertragskundendienst in Verbindung setzen.
“Er.07Er.08”	Boilersonde offen.	Boilersonde defekt. Die Boliererwärmung wird gehemmt. Sich mit dem Technischen Vertragskundendienst in Verbindung setzen.
“erht	Beckentemperatur zu hoch.	B4 > Max.BeckenTemp. Die Beckenerwärmung wird gehemmt.
“erHb”	Boilertemperatur zu hoch.	B2 > Max.Boilertemp. Die Boliererwärmung wird gehemmt.
“ersf”	Elektromechanische Sicherheit	Es könnte einer der Sicherheitsthermostate ausgelöst haben. Die Maschine aus- und erneut einschalten, falls dem Problem damit keine Abhilfe geschaffen wurde, sich mit dem technischen Vertragskundendienst in Verbindung setzen.
“er09”	Timeout Bolilerfüllung	Problem bei der Wasserbefüllung des Boilers. Kontrollieren, dass die Wasserversorgung korrekt geöffnet ist und das der Durchsatz des Wasserversorgungsnetzes ausreicht, um den Angaben auf dem Maschinenschild zu entsprechen. Die Maschine aus- und erneut einschalten. Falls das Problem weiterhin vorliegen sollte, sich an den Technischen Kundendienst wenden.
“er01”	Nachspülung nicht erfolgt.	Das Geschirr wurde nicht korrekt nachgespült. Kontrollieren, dass die Sprühdüsen der Nachspülarme nicht verstopft sind. Falls das Problem weiterhin vorliegen sollte, sich an den Technischen Kundendienst wenden.
“erSL”	Sicherheitsvorrichtung Niveau	Problem bezüglich des Wasserablasses. Die Abpumpelektropumpe hat nicht korrekt abgepumpt. Die Leitungen des Ablasses kontrollieren. Falls das Problem weiterhin vorliegen sollte, sich an den Technischen Kundendienst wenden.
“Er rb”	Reset-Versuch Fehler 09	Die Maschine zeigt diese Meldung an, wenn sie einen Versuch bezüglich der Abhilfe eines Problems bei der Boilerbefüllung anstellt.
“Er 22”	Timeout Thermostop Becken	Problem bezüglich der Wassererwärmung im Boiler. Sich an ein Technisches Kundendienstzentrum wenden.
“no ns”	Salzmangel (warning)	(Maschinen mit Wasserenthärter). Salz in den entsprechenden Behälter im Spülbecken nachfüllen
“nodn”	Spülmittelmangel (warning)
“nobn”	Klarspülmittelmange I (warning)
“nona”	Wartung Wasserenthärter (warning)	(Maschinen mit externem Wasserenthärter). Eine Regenerieung der Harze vornehmen.
“no13”	Break tank leer (warning)	Sollte diese Meldung häufig angezeigt werden, überprüfen, dass der Durchsatz des Wasserversorgungsnetzes korrekt ist bzw. den Maschinenanforderungen entspricht.

Achtung: Das Aus- und darauf folgende Einschalten der Maschine führt zum "Rücksetzen" der Anzeige, die sich jedoch erneut ergibt, falls das Problem nicht beseitigt werden konnte.

KAP.4 MASCHINENEINSATZ

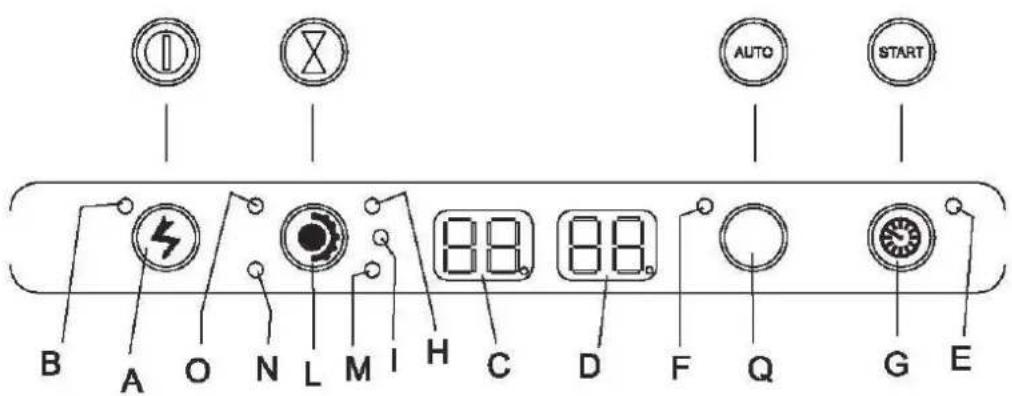

4.1 BESCHREIBUNG DER STEUERUNGEN

Taste / Anzeige Funktion
A	on /off-Taste der Maschine
B	Kontrollleuchte "Linie on"
C	Anzeige der Spültemperatur
D	Anzeige der Nachspültemperatur
E	Anzeigeleuchte "Maschine betriebsbereit"
F	Kontrollleuchte "automatischer Start aktiviert".
G	Zyklusstarttaste
H	Kontrollleuchte - 2 Minuten-Programm gewählt
I	Kontrollleuchte - 4 Minuten-Programm gewählt
L	Spülprogrammwahltaste
M	Kontrollleuchte - 6 Minuten-Programm gewählt
N	Kontrollleuchte - 12 Minuten-Programm gewählt
O	Kontrollleuchte "Ablassprogramm"
Q	Aktivierungstaste Automatischer Start.

1

4.2 EINSATZWEISE

1. Zum Einschalten der Maschine seitlich angezeigte Taste drücken (die entsprechende Kontrolleuchte schaltet sich ein).

2

1. Wenn das Lämpchen leuchtet, ist die Maschine betriebsbereit. (Rot = heizt auf)

3

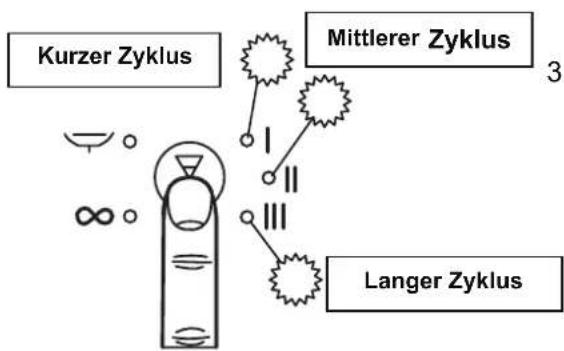

1. Die angegebene seitliche Taste drücken und so die Spüldauer zu wählen. Die Kontrollleuchte leuchtet am gewählten Produkt auf.

Hinweis: Für längere Spülgänge das Programm “∞” wählen.

4

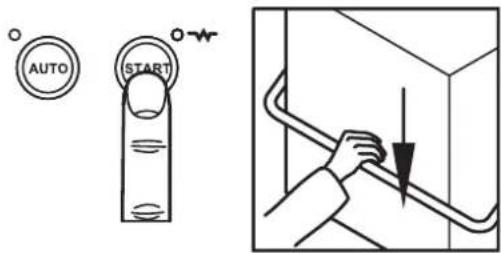

1. Die Klappe schließen und die seitlich angegebene Taste drücken. Der Spülgang wird gestartet.

Bemerkung: Um den Spülvorgang „∞“ zu unterbrechen, die Taste drücken (Für neue Spülvorgänge ist die unter Nr. 3 beschriebene Prozedur zu wiederholen).

5

1. Für Spülzyklen, die beim Schließen der Klappe beginnen, die seitlich angegebene Taste drücken, dann leuchtet die entsprechende Kontrollleuchte auf.

1

4.2.1 Automatisches Abpumpen des Wassers in der Wanne (optional).

1. Die seitlich angezeigte Taste drücken und Abflussprogramm wählen (die entsprechende Kontrolleuchte schaltet sich ein).

2

2 Die nebenstehende Taste drücken und die Maschine führt automatisch das Abpumpen des Wassers in der Wanne aus.

4.3 BEDIENUNGSANLEITUNG

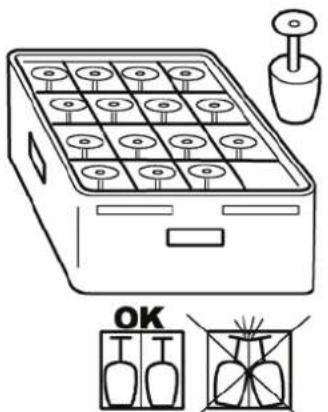

- Gemäß der Anleitung des Herstellers die notwendige Menge Spülmittel in die Wanne einfüllen

- Es muss ein industrielles Spülmittel mit Schaumhemmer verwendet werden.

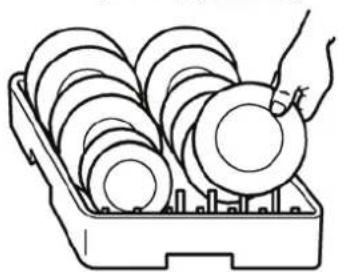

- Nicht die bloßen Hände in die Waschlauge eintauchen, die Tassen und Gläser umgedreht in die Körbe stellen. Die Teller in den entsprechenden Korb mit Halterelementen einordnen (Innenfläche nach oben).

- Besteck und Kaffeelöffel mit dem Griff nach unten einfüllen.

- Keine Bestecke aus Silber und aus rostfreiem Stahl in denselben Besteckkorb geben. Das Silber würde anlaufen und der rostfreie Stahl wahrscheinlich korrodieren.

- Für die verschiedenen Gegenstände (Teller, Gläser, Tassen, Besteck usw.) die jeweils dafür vorgesehenen Körbe verwenden. Um Spülmittel und Strom einzusparen, nur volle, aber nicht überladene

Körbe spülen. Das Übereinanderstapeln von Geschirr ist zu vermeiden.

Um den Wartungsaufwand soweit als möglich einzuschränken, EMPFEHLEN WIR EINE VORREINIGUNG des Geschirrs. Die Entfernung von Essensresten, Zitronenschalen Zahnstochern, Olivenkernen usw., die den Filter der Elektropumpe teilweise verstopfen und somit die Reinigungswirkung beeinträchtigen könnten, verbessert auch die Qualität des Endergebnisses.

Es wird empfohlen, das Geschirr zu spülen, bevor die Essensreste darauf antrocknen. Sollte der Schmutz bereits verhärtet sein, wird empfohlen, Geschirr und Besteck einzuweichen, bevor es in die Maschine eingefüllt wird.

4.4 TÄTIGKEITEN BEI ENDE DES SPÜLGANGES

• Die Stromzufuhr zur Maschine unterbrechen.

- Den Deckel heben und den Korb mit dem sauberen Geschirr herausziehen.

- Durch Heben des Überlaufs das Wasser aus der Wanne ablassen. Bei Maschinen mit Ablaufpumpe die Anweisungen in Abschnitt 4.2.1 "Automatischer Abfluss des Spülwassers" befolgen.

- Den Hauptschalter der Anlage abschalten.

- Den Absperrschieber der Wasserzulaufleitung schließen.

• Die Filter entfernen; sie unter einem Wasserstrahl mit einer Nylonbürste reinigen.

- Beachten sie, dass keine Schmutzreste vom Boden des Filters der Abflusspumpe in die Wanne fallen. Die Wanne mit einem mäßig starken Wasserstrahl reinigen. Die äußeren Oberflächen, wenn sie kalt sind, mit einem nicht-scheuernden, speziell für Stahl geeigneten Mittel reinigen.

Bemerkung: Das Gerät nie mit direktem Wasserstrahl oder mit Wasser unter starkem Druck reinigen, da bei eventuellem Eindringen von Wasser in die elektrischen Teile der Maschine das regelmäßige Funktionieren des Geräts und der einzelnen

Sicherheitssysteme nicht mehr gesichert ist und außerdem in einem solchen Fall die Garantie ihre Gültigkeit verliert.

KAP.5 WARTUNG

5.1 ALLGEMEINE VORSCHRIFTEN

Die Maschinen sind wartungsarm ausgelegt. Die folgenden Normen müssen immer beachtet werden, um eine lange Dauer und ein Funktionieren ohne Schwierigkeiten zu garantieren.

Auf jeden Fall müssen einige allgemeine Regeln beachtet werden, um das Funktionieren der Maschine perfekt zu halten:

• Die Maschine sauber und in Ordnung halten
- Vermeiden, dass vorläufige oder Notreparaturen zur Regel werden.

Die strenge Beachtung der Normen der periodischen Wartung ist äußerst wichtig. Alle Maschinenteile müssen regelmäßig kontrolliert werden, um zu vermeiden, dass es zu eventuellen

Unregelmäßigkeiten kommt und um die für den eventuellen Wartungsfall notwendigen Zeiten und Mittel vorherzusehen.

Bevor Sie das Gerät reinigen, schalten Sie die Stromversorgung ab.

5.2 REGELMÄSSIGE WARTUNG (mindestens alle 20 Tage)

Um die im folgenden beschriebenen Wartungsarbeiten einfacher zu machen, kann man den Korbrahmen aus seinem Sitz herausziehen.

• Die oberen und unteren Nachspülarme ausbauen; dazu wird die Befestigungsklinke abgeschraubt.
• Sämtliche Düsen ausbauen, reinigen und wieder an ihren Platz einsetzen.
• Die oberen und unteren Wascharme durch Abschrauben des Nachspülzapfens ausbauen, reinigen und nachspülen.
• Den Filter der Waschpumpe herausnehmen. Den Filter reinigen und abspülen.

- Mit großer Sorgfalt die Wanne reinigen.

- Während die Maschine stillsteht, den Deckel offen stehen lassen.

- Durch die im Wasser enthaltenen Kalk- und Magnesiumsalze bilden sich nach einer bestimmten Betriebszeit, je nach Wasserhärte, im Inneren des Boilers und in den Rohrleitungen Kalkablagerungen, die das einwandfreie Funktionieren der Maschine infrage stellen können.

• Diese Ablagerungen müssen deshalb regelmäßig entfernt werden. Es wird empfohlen, hierzu Fachpersonal heranzuziehen.
• Sollte die Maschine large Zeit unbenutzt stehen, die Stahlflächen mit Vaselinöl einölen.
• Bei Gefahr von Eisbildung muss Fachpersonal das Wasser aus dem Boiler und der Waschpumpe ablassen.

- Bei Schäden oder Funktionsstörungen wenden Sie sich nur an ein vom Hersteller der Geräte oder vom Händler autorisiertes Kundendienstzentrum.

KAP.6 ABBAU

6.1 ABBAU DER MASCHINE

In unseren Maschinen gibt es keine Materialien, die besondere Entsorgungsverfahren erfordern.

(Anzuwenden in den Ländern der Europäischen Union und anderen euroäischen Ländern mit einem separafen Sammelsystem) Die Kennzeichnung auf dem Produkt bzf., auf der dazugehörigen Literaut gibtan, dass es nach seiner Lebesdauer nicht zusammen mit der normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von andern Abfällen, um der Umwell bzw. der menschlichen Gesundheit nicht durch unkotrollirte Müllbeseitigung zu stofflichen Ressourcen zu förden.

Private Nutzer sliten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontakieren, um in Erfahrung zu brigen, wie sie das Gerät auf umweltfreudliche Weise recycein können.

Gewerbliche Nutzer sollten sich an thren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Geerbemüll entsorgt werden.
