Produkttyp	Tragbarer Projektor
Marke	3M
Modell	WX20
Display-Technologie	DLP
Auflösung	WXGA (1280 x 800)
Helligkeit	2500 ANSI-Lumen
Kontrastverhältnis	2000:1
Lebensdauer der Lampe	bis zu 5000 Stunden (Standardmodus)
Projektionsgröße	30 - 300 Zoll
Projektionsabstand	1,0 - 10,0 m
Eingänge	HDMI, VGA, USB, Composite
Lautsprecher	1x 2W (Mono)
Stromversorgung	AC 100-240V, 50/60Hz
Stromverbrauch	250W (max.)
Abmessungen (B x T x H)	300 x 230 x 100 mm
Gewicht	2,5 kg
Betriebstemperatur	5°C - 35°C
Farbe	Weiß / Schwarz
Lieferumfang	Netzkabel, VGA-Kabel, Fernbedienung, Handbuch
Reinigung und Wartung	Lampe regelmäßig reinigen; Filter (falls vorhanden) alle 500 Stunden säubern.
Sicherheitshinweise	Nicht in Wasser tauchen; nur mit trockenem Tuch reinigen; Netzstecker ziehen vor Wartung.
Reparatur und Ersatzteile	Nur von autorisiertem Servicepersonal. Ersatzlampe: 3M WX20 Lampe (Teilenummer beim Hersteller erfragen).

Häufig gestellte Fragen - WX20 3M

Wie schließe ich einen Laptop an den 3M WX20 an?

Verwenden Sie das mitgelieferte VGA-Kabel oder ein HDMI-Kabel (nicht im Lieferumfang). Schalten Sie den Projektor ein und wählen Sie die entsprechende Eingangsquelle über die Taste 'Source' auf der Fernbedienung oder am Gerät.

Wie stelle ich die Bildschärfe ein?

Drehen Sie den Fokusring am Objektiv, bis das Bild scharf ist. Den Ring finden Sie um die Linse herum.

Warum ist das Bild verzerrt?

Der Projektor verfügt über eine automatische Trapezkorrektur (Keystone). Sie können die vertikale Korrektur über das Menü oder die Taste 'Keystone' auf der Fernbedienung anpassen.

Wie tausche ich die Lampe aus?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Warten Sie 30 Minuten, bis die Lampe abgekühlt ist. Entfernen Sie die Lampenabdeckung (Schraube auf der Rückseite), lösen Sie die Lampenhalterung und ziehen Sie die alte Lampe vorsichtig heraus. Setzen Sie die neue Lampe ein und schließen Sie die Abdeckung. Setzen Sie den Lampenzähler im Menü zurück.

Der Projektor wird sehr heiß und schaltet sich ab. Was tun?

Überhitzung kann durch verstopfte Lüftungsschlitze verursacht werden. Reinigen Sie die Lüftungsgitter mit einem Staubsauger oder Druckluft. Stellen Sie sicher, dass der Projektor ausreichend belüftet ist und der Abstand zu Wänden mindestens 30 cm beträgt. Falls das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Kann ich den Projektor an die Decke montieren?

Ja, der WX20 ist für die Deckenmontage geeignet. Verwenden Sie eine kompatible Halterung (nicht im Lieferumfang). Achten Sie darauf, dass die Montage sicher ist und die Lüftung nicht blockiert wird.

Warum erscheint die Meldung 'Lampe ersetzen'?

Diese Meldung erscheint, wenn die Lampe ihre maximale Lebensdauer erreicht hat (ca. 5000 Stunden). Ersetzen Sie die Lampe wie in der Anleitung beschrieben und setzen Sie den Lampenzähler zurück.

Wie reinige ich den Projektor?

Verwenden Sie ein weiches, fusselfreies Tuch, um das Gehäuse abzuwischen. Für das Objektiv verwenden Sie ein Mikrofasertuch. Keine aggressiven Reinigungsmittel oder Flüssigkeiten verwenden. Die Lüftungsschlitze können mit einem Staubsauger gereinigt werden.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Überprüfen Sie die Batterien (Typ AAA) und ob sie richtig eingelegt sind. Richten Sie die Fernbedienung direkt auf den Infrarotempfänger des Projektors. Entfernen Sie Hindernisse zwischen Fernbedienung und Projektor.

Welche Auflösung wird empfohlen?

Der Projektor hat eine native Auflösung von WXGA (1280x800). Für beste Bildqualität stellen Sie Ihr Quellgerät auf diese Auflösung ein. Höhere Auflösungen werden herunterskaliert.

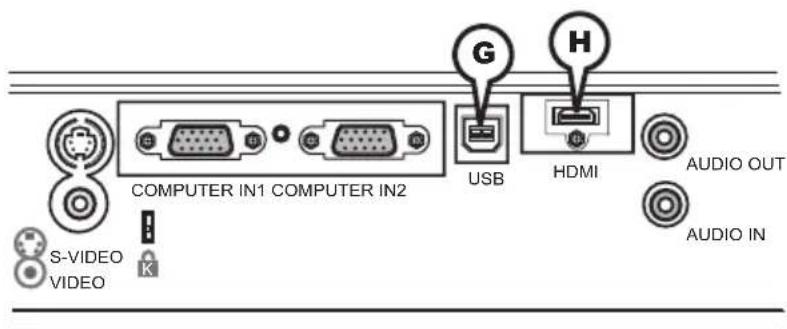

BEDIENUNGSANLEITUNG WX20 3M

D-sub 15pin mini shrink jack

(1) for PC signal

∅3.5 stereo mini jack

• 200 mVrms 47kΩ terminator

AUDIO OUT

∅3.5 stereo mini jack

• 200 mVrms 1kΩ output impedance

©GUSB

USB B type jack

Pin	Signal
1	+5V
2	- Data
3	+ Data
4	Ground

HHDMI
