POWX314 - Multifunktionswerkzeug PowerPlus - Kostenlose Bedienungsanleitung

Produkttyp	Multifunktionswerkzeug
Marke	PowerPlus
Modell	POWX314
Spannung	230 V / 50 Hz
Leistungsaufnahme	350 W
Leerlaufdrehzahl	11.000 – 20.000 U/min
Oszillationswinkel	3°
Gewicht	1,5 kg
Abmessungen (L x B x H)	300 x 80 x 80 mm
Werkzeugaufnahme	Universal (Starlock-kompatibel)
Schalldruckpegel (LpA)	< 80 dB(A)
Vibrationspegel (ah)	< 5 m/s²
Schutzklasse	II (doppelt isoliert)
Netzkabellänge	2 m
Lieferumfang	Multifunktionswerkzeug, Sägeblatt, Schleifpapier, Schaber, Bedienungsanleitung
Verwendungszweck	Schleifen, Sägen, Schaben, Polieren
Wartung	Regelmäßige Reinigung der Lüftungsschlitze und Schmierung des Getriebes
Sicherheitshinweise	Schutzbrille und Gehörschutz tragen, Netzstecker vor Wartung ziehen
Reparaturfähigkeit	Ersatzteile über den PowerPlus-Kundendienst erhältlich
Entsorgung	Elektroaltgeräte nicht im Hausmüll, sondern bei Sammelstellen abgeben
Garantie	2 Jahre

Häufig gestellte Fragen - POWX314 PowerPlus

Wie wechsle ich das Sägeblatt am PowerPlus POWX314?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung, lösen Sie die Schraube mit dem mitgelieferten Inbusschlüssel, entfernen Sie das alte Blatt und setzen Sie das neue ein. Ziehen Sie die Schraube wieder fest.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind das Multifunktionswerkzeug, ein Sägeblatt, Schleifpapier, ein Schaber und die Bedienungsanleitung.

Kann ich das Gerät auch zum Polieren verwenden?

Ja, mit einem geeigneten Polieraufsatz (nicht im Lieferumfang) können Sie das Gerät zum Polieren von Oberflächen verwenden.

Wie reinige ich das Multifunktionswerkzeug?

Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch. Achten Sie darauf, dass keine Flüssigkeit in die Lüftungsschlitze gelangt. Entfernen Sie regelmäßig Staub und Schmutz.

Was tun bei Überhitzung des Geräts?

Schalten Sie das Gerät sofort aus und lassen Sie es abkühlen. Überprüfen Sie die Lüftungsschlitze auf Verstopfungen und reduzieren Sie die Belastung beim nächsten Einsatz.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz und bei staubigen Arbeiten eine Staubmaske. Ziehen Sie den Netzstecker, bevor Sie Zubehör wechseln.

Kann ich die Drehzahl einstellen?

Ja, das Gerät verfügt über einen stufenlosen Drehzahlregler (11.000–20.000 U/min) für unterschiedliche Materialien und Anwendungen.

Ist das Gerät für den Dauerbetrieb geeignet?

Das Gerät ist für den gelegentlichen Gebrauch ausgelegt. Bei längerem Dauerbetrieb kann es überhitzen. Machen Sie regelmäßige Pausen.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Gerät als gedrucktes Exemplar bei und kann auch auf der Website von PowerPlus als PDF heruntergeladen werden.

Wie entsorge ich das Gerät umweltgerecht?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es bei einer kommunalen Sammelstelle für Elektroaltgeräte oder beim Händler zurück.

BEDIENUNGSANLEITUNG POWX314 PowerPlus

9 TECHNISCHE GEGEVENS

Spanning / frequentie	230V / 50Hz
Opgenomen vermogen	180W
Toerental onbelast	10.000 – 34.000 min-1
Spantang	Φ 10 x 15mm

10 GELUID

1 EINSATZBEREICH 3
2 BESCHREIBUNG DER TEILE (ABB. A)....3
3 VERZEICHNIS DES VERPACKUNGSINHALTS .... 3
4 ERKLÄRUNG DER SYMBOLE 3
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4
5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit......4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen....5
5.5 Wartung......6
6 BESONDERE SICHERHEITSHINWEISE....6
6.1 Zusätzliche Sicherheit Tshinweise für POW X134
7 BEDIENUNG 7
7.1 Einsätze wechseln (Abb. 3)
7.2 Kleine einsätze direkt am multifunktionsgrät anbringen (abb. 4)......
7.3 Einsätze (Bits) 8
7.3.1 Einsätze zum Schmirgeln und Schleifen (rund und konisch)......8
7.3.2 Einsätze zum Schmirgeln und Schleifen (spitz)......8
7.3.3 Schleifen (Rolle)....8
7.3.4 Schleifstein 8
7.3.5 Polierscheiben 8
7.3.6 Trennscheibe 9
7.3.7 Schleifteller 9
7.4 Ein-/Aus-Schalter 9
7.5 Drehzahl einstellen 9
7.6 LED-Leuchte....10
8 REINIGUNG UND WARTUNG....10
8.1 Reinigung 10
8.2 Kohlebürsten auswechseln....10
9 TECHNICAL DATA 11

10 SCHALLEMISSION....11
11 KUNDENDIENST 11
12 LAGERUNG 11
13 GARANTIE 12
14 UMWELT 12
15 KONFORMITÄTSERKLÄRUNG....13

MULTIFUNKTIONSGERÄT

POWX134

1 EINSATZBEREICH

Dieses Multifunktionsgerät eignet sich zum Bohren, Fräsen, Gravieren, Polieren, Schneiden, Schleifen und Schmirgeln von Holz, Metall, Kunststoff und Stein.

Das Gerät ist nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei.

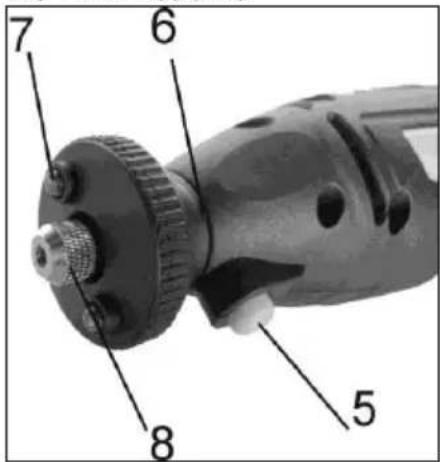

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Netzkabel
2. Haken
3. Ein-/Aus-Schalter
4. Zugang zum Wechseln der Kohlebürsten
5. Schließknopf

6. LED-Schalter

7. LED-Leuchte

8. Haltemutter
9. Einstelltaste
10. LCD-Anzeige
11. Einsatzfutter
12. Spannschlüssel
13. Flexible Welle (Flexwelle)

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 Multifunktionsgerät + Einsätze (Bits)
1 Ständer und Halter
1 Teleskoparm

1 Set zum Schärfen der Einsätze
1 Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Gefahrenhinweis:Verletzungsgefahr und Gefahr der Beschädigung des Geräts.		Schutzbrille tragen
	Anweisungen vor dem Gebrauch des Geräts genau durchlesen.		Handschuhe tragen

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.1 Arbeitsplatz

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Warten Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE

- Die in den Technischen Daten angegebene höchste Drehzahl des Geräts entspricht auch der höchsten Drehzahl beim Arbeiten mit der Schleifscheibe. Die Drehzahl des Geräts darf dabei die angegebene höchste Drehzahl der Schleifscheibe nicht übersteigen.

- Die Auslegung der Schleifscheibe (Größe, Stärke usw.) muss den Technischen Daten für das Gerät entsprechen.

- Die Schleifscheibe muss fest und sicher am Gerät angebracht werden. Verwenden Sie nie Reduzierringe oder Adapter, um die Schleifscheibe am Gerät zu befestigen.

- De Schleifscheiben sind gemäß den Vorgaben des Herstellers zu behandeln und zu lagern.

- Verwenden Sie das Gerät nicht für Arbeiten an Werkstücken, deren Stärke die angegebene höchste Materialstärke für die Schleifscheibe übersteigt.

- Setzen Sie Schleifscheiben nicht zum Entgraten ein.

- Wenn die Schleifscheibe am Gewinde der Treibwelle angebracht werden soll, muss diese Welle ein ausreichend langes Gewinde aufweisen. Die Welle muss ausreichend geschützt sein, sie darf mit der zu bearbeitenden Schleiffläche nicht in Berührung kommen.

- Prüfen Sie die Schleifscheibe vor dem Einsatz auf etwaige Schäden. Mit einer gebrochenen, eingerissenen oder anderweitig beschädigten Scheibe darf nicht gearbeitet werden.

- Lassen Sie das Gerät vor der Arbeit 30 Sekunden lang ohne Last im Leerlauf laufen.

■ Bei ungewöhnlichen Vibrationen oder bei Anzeichen für einen anderweitigen Defekt muss das Gerät sofort ausgeschaltet werden. Untersuchen Sie das Gerät und die Schleifscheibe gründlich, bevor Sie das Gerät erneut einschalten.

- Vermeiden Sie, dass Zündfunken andere Personen gefährden oder mit leicht entflammbaren Substanzen in Kontakt kommen können.

- Das Werkstück muss immer gut in einer Halterung angebracht oder ordnungsgemäß geklemmt sein. Berühren Sie die zu schneidende Fläche nicht mit den Händen.

- Tragen Sie bei der Arbeit immer eine Schutzbrille und einen Ohrenschutz. Tragen Sie bei Bedarf oder wenn dies vorgeschrieben ist auch weitere Schutzausrüstung wie z.B. eine Arbeitsschürze oder einen Sicherheitshelm.

- Die Einsätze in Form von Rollen oder Spitzen müssen gemäß den Anweisungen des Herstellers am Gerät angebracht sein.

- Wenn der Schleifeinsatz mit Schutzscheiben (Blotter) geliefert wird, müssen diese Scheiben auch verwendet werden.

- Wenn das Gerät mit einer Schutzvorrichtung geliefert wird, muss diese beim Arbeiten unbedingt angebracht sein.

- Wenn Einsätze mit einem Gewinde an der Treibwelle angebracht werden, muss dieses Gewinde lang genug ausgelegt sein, um sicher in der Aufnahme der Treibwelle befestigt zu werden.

POWX134 DE

- Die Lüftungsschlitze des Geräts müssen immer frei sein, insbesondere bei Arbeiten in staubigen Bereichen. Wenn Staubablagerungen entfernt werden müssen, muss das Gerät zuerst von der Stromversorgung getrennt werden. Verwenden Sie zum Reinigen der Lüftungsschlitze auf keinen Fall einen Gegenstand aus Metall, und achten Sie darauf, keine Teile im Inneren des Geräts zu beschädigen.

- Wenn die Stromversorgung oder die Leitungen nur unzureichend ausgelegt sind, können beim Starten des Geräts kurze Spannungsabfälle entstehen. Hierdurch kann die Funktion anderer elektrischer Geräte in Mitleidenschaft gezogen werden (flackernde Beleuchtung usw.). Wenn die Impedanz der Stromversorgung kleiner als 0,348 Ohm (Zmax) ist, dürften solche Störungen nicht auftreten. (Bitte setzen Sie sich bei Bedarf diesbezüglich mit Ihrem Stromversorger in Verbindung.)

6.1 Zusätzliche Sicherheit Tshinweise für POW X134

Dieses Gerät darf nicht für Arbeiten an Leichtmetallen verwendet werden, bei denen der Anteil an Magnesium 80% übersteigt, denn diese Metalle sind entflammbar.

• Die Einsätze (Bits) müssen für die in den Technischen Daten angegebene Höchstgeschwindigkeit (höchste Drehzahl) ausgelegt sein.
• Die Einsätze müssen unbedingt gemäß den Anweisungen eingesetzt und befestigt werden.
• Es dürfen vom Hersteller gelieferte Einsätze und Adapter verwendet werden.
• VORSICHT: Zündfunken können Personen verletzten und entflammbare Objekte entzünden!
• Tragen Sie immer eine Schutzbrille, einen Ohrenschutz und ggf. andere Schutzausrüstung wie z.B. Schutzhandschuhe, Sicherheitshelm usw.

7 BEDIENUNG

Vor dem Wechsel des Einsatzes das Gerät immer von der Stromversorgung trennen!

7.1 Einsätze wechseln (Abb. 3)

Kleine Einsätze, wie z.B. Schleifsteine oder Trennscheiben, können direkt am Multifunktionsgerät angebracht werden.

Bei Bedarf können diese Einsätze auch mit der Flexwelle verbunden werden.

7.2 Kleine einsätze direkt am multifunktionsgrät anbringen (abb. 4)

• Bei gedrücktem Schließknopf Griff des Einsatzfutters etwas drehen, bis der Knopf einrastet.
• Den Schließknopf NICHT betätigen, wenn das Gerät noch läuft.
• Wenn sich der Griff des Einsatzfutters nicht von Hand lösen lässt, bitte den kleinen Spannschlüssel verwenden.
• Den Einsatz wechseln und sicher befestigen. Aus dem Futter herausragende Treibwellen führen zu unruhigem Lauf und Vibrationen.
• Den Griff des Einsatzfutters festziehen. Zum Wechseln des Einsatzfutters den Griff abnehmen und das Futter austauschen.

7.3 Einsätze (Bits)

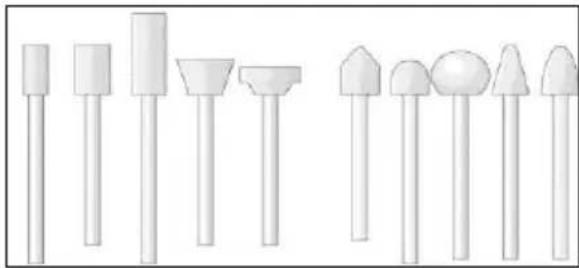

7.3.1 Einsätze zum Schmirgeln und Schleifen (rund und konisch)

■ Anwendungen: Schärfen, Entgraten, Rost entfernen, Fräsen und Formen
- Hinweis: Die Einsätze zum Schleifen und Schmirgeln mit einem Honstein reinigen und schärfen..

7.3.2 Einsätze zum Schmirgeln und Schleifen (spitz)

■ Anwendung: Zum Feinschleifen und Feingravieren von diversen Materialien
- Hinweis: Metall mit geringer Drehzahl bearbeiten, wie bei Hartholz vorgehen.
- Kunststoffe ebenfalls mit niedriger Drehzahl bearbeiten, weil das Material sonst durch Hitzeeinwirkung schmelzen kann.
- Ruhigeres Arbeiten mit weniger Vibrationen bei höherer Drehzahl.

7.3.3 Schleifen (Rolle)

■ Anwendungen: Schmirgeln, Glätten und Formen von Holz und Fiberglas

7.3.4 Schleifstein

Abb 8

■ Anwendung: Reinigen und Formen

7.3.5 Polierscheiben

■ Anwendung: Polieren und Schleifen von Metallen
- Achtung! Immer nur mit den Seiten der Scheiben polieren. Der Kopf des Schleifsteins hinterlässt Kratzer und Grate am Werkstück.

POWX134 DE

7.3.6 Trennscheibe

■ Anwendung: Schneiden oder Schlitzen von Bolzen, Schrauben, Blechen sowie dünnen Materialien aus Holz oder Kunststoff

7.3.7 Schleifteller

■ Anwendung: Schmirgeln und Schleifen, Glätten und Formen von Holz und Fiberglas

7.4 Ein-/Aus-Schalter

Die auf dem Typenschild des Geräts angegebene Voltzahl muss mit der Spannung der Stromversorgung übereinstimmen!

Abb 12

• Einschalten: Ein-/Aus-Schalter auf I stellen.
  ■ Ausschalten: Ein-/Aus-Schalter auf 0 stellen.

7.5 Drehzahl einstellen

Abb 13

• Die Drehzahl des Multifunktionsgeräts lässt sich stufenlos einstellen. Beginnen Sie immer mit geringer Drehzahl, und steigern Sie dann die Leistung auf die gewünschte Geschwindigkeit.
  ■ “+” Geschwindigkeit erhöhen
  ■ “-” Geschwindigkeit verringern

7.6 LED-Leuchte

Abb 14

- Wenn der Arbeitsbereich nicht gut ausgeleuchtet ist, schalten Sie bitte die LED-Leuchte ein. Betätigen Sie dazu den LED-Schalter (6).

8 REINIGUNG UND WARTUNG

Achtung! – Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen.

8.1 Reinigung

• Halten Sie Lüftungsschlitze der Maschine sauber, um eine Überhitzung der Maschine zu vermeiden.
• Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch.
• Halten Sie die Lüftungsschlitze von Staub und Dreck frei.
• Wenn der Schmutz nicht abgeht, benutzen Sie ein mit Seifenwasser befeuchtetes Tuch.

Benutzen Sie nie Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel können die Kunststoffteile beschädigen.

8.2 Kohlebürsten auswechseln

• Wenn der Motor des Geräts zu stottern beginnt oder nicht mehr läuft, sind die Kohlebürsten verschlissen und müssen ersetzt werden.
• Im Motor befinden sich zwei Kohlebürsten, die immer zusammen ausgewechselt werden müssen.
  ■ Die runde Abdeckung lässt sich mit einem kleinen Schraubenzieher öffnen. Ersetzen Sie die alten Kohlebürsten durch neue, und schließen Sie die Abdeckung wieder.

9 TECHNICAL DATA

Spannung/Frequenz:	230V / 50Hz
Leistungsaufnahme:	180W
Drehzahl ohne Last:	10.000 – 34.000 min-1
Futterklemme	10 x 15mm

10 SCHALLEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)

LpA (Schalldruck):	71 dB(A)
LwA (Schallleistung):	82 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden.

aw (Vibration):

< 2,5 m/s²

K = 1.5 ~m / s^2

11 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Netzkabel (oder der Netzstecker) (oder am Ladegerät, wann einschlägig) beschädigt ist, muss dieses/dieser von unserem Kundendienst (siehe letzte Seite) oder von einem geprüften Elektriker durch ein spezielles Netzkabel ersetzt werden.

12 LAGERUNG

• Die gesamte Maschine und das Zubehör müssen gründlich gereinigt werden.
• Die Maschine immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
• Die eingelagerte Maschine vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Die Maschine nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

13 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
  ■ Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90
• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

14 UMWELT

Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

15 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Multifunktionsgerät

Marke: POWERplus

Modell-Nr.: POWX134

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2006/42/EG 2004/108/EG

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1:2009

EN60745-2-3:2007

EN55014-1 : 2006

EN55014-2 : 1997

EN61000-3-2:2006

EN61000-3-3 : 2008

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Philippe Vankerkhove

Zulassungsabteilung – Compliance Manager

Date : 08/03/2012
