PLI-2040 - Powerline-Adapter LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (HomePlug AV)
Modell	PLI-2040
Datenrate	bis zu 200 Mbit/s
Reichweite	bis zu 300 m im Stromnetz
Anschlüsse	1 x RJ-45 Ethernet
Unterstützte Standards	IEEE 802.3, IEEE 802.3u
Sicherheit	128-Bit AES-Verschlüsselung
Steckdosen-Design	Integrierte Durchgangssteckdose
Spannungsversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	< 2 W (Standby), < 5 W (aktiv)
Abmessungen	ca. 70 x 50 x 30 mm
Gewicht	ca. 100 g
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 70 °C
Zertifizierungen	CE, FCC, RoHS
Lieferumfang	1 x Powerline-Adapter, 1 x Ethernet-Kabel, Kurzanleitung
Kompatibilität	mit anderen HomePlug AV Adaptern
Einrichtung	Plug & Play
Garantie	2 Jahre
Reinigung	Mit trockenem Tuch abwischen
Reparatur	Keine kundenwartbaren Teile, Fachwerkstatt erforderlich
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen

Häufig gestellte Fragen - PLI-2040 LEVELONE

Wie verbinde ich den LevelOne PLI-2040 mit meinem Router?

Stecken Sie den Adapter in eine Steckdose in der Nähe Ihres Routers und verbinden Sie ihn über ein Ethernet-Kabel mit einem freien LAN-Port des Routers.

Kann ich mehrere PLI-2040 Adapter im selben Stromnetz verwenden?

Ja, Sie können mehrere HomePlug AV-Adapter kombinieren, um ein Netzwerk über die Stromleitung aufzubauen. Drücken Sie die Pairing-Taste, um sie zu verbinden.

Wie hoch ist die maximale Datenübertragungsrate?

Der PLI-2040 unterstützt bis zu 200 Mbit/s brutto, abhängig von der Qualität der Stromleitung und Entfernung.

Ist der Adapter mit älteren Powerline-Standards kompatibel?

Ja, er ist abwärtskompatibel mit HomePlug 1.0-Geräten, allerdings mit reduzierter Geschwindigkeit.

Wie richte ich die 128-Bit-AES-Verschlüsselung ein?

Die Verschlüsselung wird automatisch aktiviert, wenn Sie die Pairing-Taste an den Adaptern drücken. Bei Erstinstallation ist sie standardmäßig aktiv.

Was bedeutet die integrierte Durchgangssteckdose?

Die Durchgangssteckdose ermöglicht es, den Adapter in eine Steckdose zu stecken und trotzdem eine weitere Steckdose zu nutzen. Praktisch, wenn nur eine Steckdose verfügbar ist.

Kann der Adapter auch in Mehrfamilienhäusern verwendet werden?

Ja, aber nur innerhalb derselben elektrischen Phase und desselben Stromzählers. In verschiedenen Wohnungen funktioniert er in der Regel nicht.

Wie reinige ich den Powerline-Adapter?

Ziehen Sie den Adapter aus der Steckdose und reinigen Sie ihn mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Feuchtigkeit oder Reinigungsmittel.

Was tun bei Verbindungsproblemen?

Überprüfen Sie die Steckdosenverbindung, vermeiden Sie Verlängerungskabel und Mehrfachsteckdosen. Setzen Sie die Adapter zurück, indem Sie sie 10 Sekunden vom Strom trennen.

Ist eine Softwareinstallation erforderlich?

Nein, der PLI-2040 ist Plug & Play. Es ist keine zusätzliche Software nötig. Die Konfiguration erfolgt über die Pairing-Taste.

BEDIENUNGSANLEITUNG PLI-2040 LEVELONE

HomePlug PowerLine ist eine ausgezeichnete Lösung, die der Erweiterung Ihres Netzwerks dient. In Klein- und Heimbürogebäuden können Sie mit den HomePlug-Ethernet-Bridge-Adaptern mehrere Standorte ohne Verlegung eines Ethernet-Kabels verbinden. In Kombination mit einer Breitband-DSL-/Kabelverbindung ist in jedem Raum mit Steckdose ein einfacher Hochgeschwindigkeits-Internetzugang verfügbar.

Einleitung

Der 200Mb/s-HomePlug-AV-Adapter ermöglicht Ihnen die Verbindung jeglicher Geräte, die über einen Ethernet-Anschluss verfügen, mit einem PowerLine-Netzwerk. Im Betrieb ist der 200Mb/s-HomePlug-AV-Adapter vollständig transparent und überträgt problemlos Daten zwischen dem Ethernet-Anschluss und dem PowerLine-Netzwerk. Die Geschwindigkeit der Datenübertragung von PowerLine kann bis zu 200Mb/s erreichen. Sie können jedes beliebige Gerät am Ethernet-Port der 200Mb/s-HomePlug-Ethernet-Bridge anschließen; zur Konfiguration müssen Sie jedoch einen Windows-PC nutzen.

* Zur Konfiguration des Dienstprogramms raten wir dringend zu Windows 2000/XP/Vista/7

Physikalische Einzelheiten

LEDs an der Frontblende

Betrieb

Ein - Normaler Betrieb.

Aus - Keine Stromversorgung

Ruhezustand - keine Anzeige

HomePlug

Ein - Das PowerLine-Netzwerk ist aktiv. Das bedeutet, dass mindestens ein anderes HomePlug-Gerät erkannt wurde.

Aus - Das PowerLine-Netzwerk ist nicht verfügbar - es wurden keine anderen HomePlug-Geräte erkannt.

Blinkt - Datenübertragung oder -empfang über das PowerLine-Netzwerk.

Ethernet

Ein - Ethernet-Verbindung ist aktiv.

Aus - keine Ethernet-Verbindung.

Blinkt - Datenübertragung oder -empfang über den Ethernet-Anschluss.

LED-Verbindungsqualität (PHY-Datenübertragungsrate)

Grün: 100 Mb/s und mehr (gute Verbindungsqualität)

Orange: 50 – 99 Mb/s

Rot: Weniger als 50 Mb/s (schlechte Verbindungsqualität)

Einrichtung

Die Konfiguration erfordert einen Windows-PC. Einmal konfiguriert kann jedes Gerät mit dem Ethernet-Anschluss des 200Mb/s-HomePlug-AV-Adapters verbunden werden. Befolgen Sie zur Durchführung der Konfiguration die nachstehenden Anweisungen.

1. Schließen Sie ein Standard-LAN-Kabel am Ethernet-Anschluss des 200Mb/s-HomePlug-AV-Adapters und Ihrem PC an.
2. Verbinden Sie den 200Mb/s-HomePlug-AV-Adapter mit einer Steckdose.
3. Warten Sie einige Sekunden, bis das Gerät hochgefahren ist; prüfen Sie dann die LEDs.

• Die Betriebs-LED sollte leuchten.
- Die HomePlug-LED leuchtet, wenn ein anderes HomePlug-Gerät erkannt wird; andernfalls ist diese Leuchte ausgeschaltet.
• Die Ethernet-LED sollte leuchten.

1. Legen Sie die mitgelieferte CD in das Laufwerk Ihres Windows-PCs ein. Warten Sie einige Sekunden, bis der Computer von CD startet; wählen Sie auf dem Bildschirm der automatischen Wiedergabe "Utility" (Dienstprogramm). Sollte das Programm nicht automatisch starten, suchen Sie nach der Datei SETUP.EXE; führen Sie diese aus.

2. Befolgen Sie die Anweisungen zur Installation des PLI-2040-Dienstprogramms.

3. Führen Sie nach Abschluss der Installation das PLI-2040-Dienstprogramm aus. Der erste Bildschirm (Netzwerk-Registerkarte) zeigt die Informationen zu den erkannten kompatiblen Geräten, u. a. MAC-Adresse und aktuelle Ü bertragungsgeschwindigkeit.

Wählen Sie das gewünschte Gerät über die Geräteauswahl; die Informationen des ausgewählten Gerätes werden in der Tabelle angezeigt.

Abbildung 2: PLI-2040-Dienstporogramm - Netzwerk-Registerkarte

1. Durch Anklicken von Schließen verlassen Sie das PLI-2040-Dienstprogramm.

Die Einrichtung ist nun abgeschlossen.

Falls Ihr PC nicht das Gerät ist, das Sie mit dem 200 Mb/s-HomePlug-AV-Adapter nutzen möchten, schließen Sie das Ethernet-Kabel des 200 Mb/s-HomePlug-AV-Adapters am gewünschten Gerät an.

Der 200Mb/s-HomePlug-AV-Adapter ist nun betriebsbereit.

Sicherheitseinstellungen

Dieser Abschnitt beschreibt, wie Sie die Sicherheitstaste zur Konfiguration in den folgenden Situationen nutzen:

Erstellen eines neuen Sicherheitsnetzwerkes

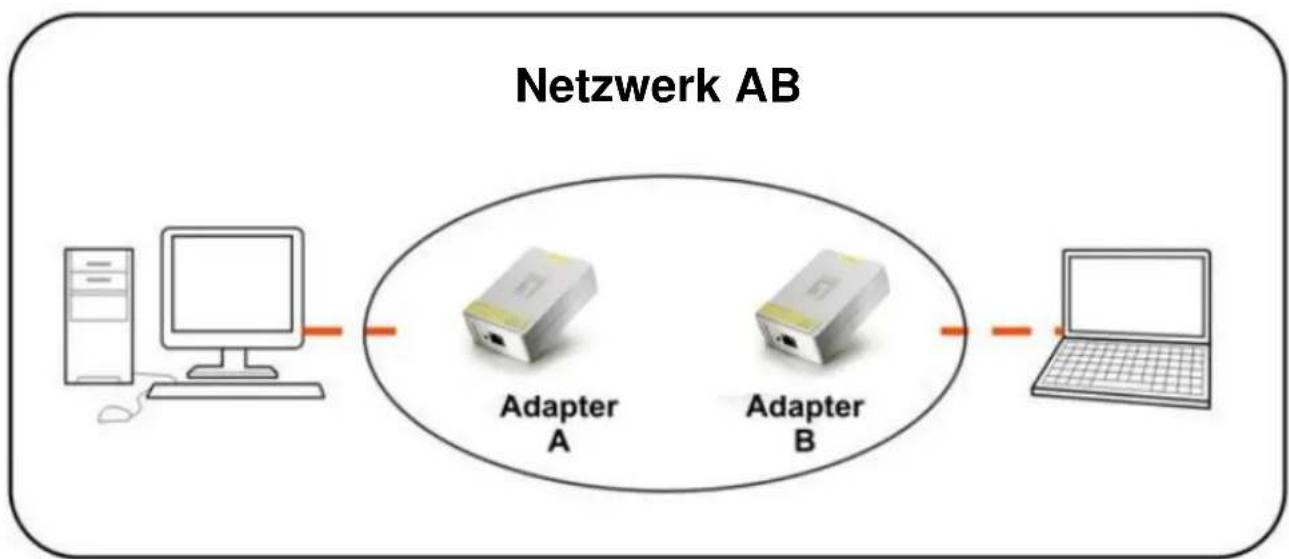

Zwei nicht verbundene Adapter (Adapter A und Adapter B) bilden ein neues Netzwerk — Netzwerk AB.

Beachten Sie das nachstehende Verfahren:

1. Halten Sie die Sicherheitstaste an Adapter A zehn Sekunden lang gedrückt; nehmen Sie dann den Finger von der Taste, sobald die Geräte-LED automatisch neu startet.

Das Kennwort von Adapter A wird zu „Random_A“

1. Halten Sie die Sicherheitstaste an Adapter B zehn Sekunden lange gedrückt; nehmen Sie dann den Finger von der Taste, sobald die Geräte-LED automatisch neu startet.

Das Kennwort von Adapter B wird zu „Random_B“

1. Aktuell sind Adapter A und Adapter B nicht vernetzt.

2. Halten Sie die Sicherheitstaste an Adapter A zwei Sekunden lang gedrückt; nehmen Sie dann den Finger von der Taste.

3. Die Betriebs-LED an Adapter A beginnt zu blinken.

4. Halten Sie innerhalb von 120 Sekunden, nachdem die Betriebs-LED an Adapter A zu blinken beginnt, die Sicherheitstaste an Adapter B zwei Sekunden lang gedrückt; nehmen Sie dann den Finger von der Taste.

Hinzufügen des Adapters C zu einem bestehenden Netzwerk AB (Adapter A und Adapter B)

Ein nicht verbundener Adapter C wird zu einem bestehenden Netzwerk AB hinzugefügt.

Beachten Sie das nachstehende Verfahren:

1. Halten Sie die Sicherheitstaste an Adapter C zehn Sekunden lang gedrückt; nehmen Sie dann den Finger von der Taste, sobald die Geräte-LED automatisch neu startet.
   Das Kennwort von Adapter C wird zu „Random_C“
2. Halten Sie die Sicherheitstaste an Adapter A zwei Sekunden lang gedrückt. Die Betriebs-LED an Adapter A beginnt zu blinken.
3. Halten Sie innerhalb von 120 Sekunden, nachdem die Betriebs-LED an Adapter A zu blinken beginnt, die Sicherheitstaste an Adapter C zwei Sekunden lang gedrückt; nehmen Sie dann den Finger von der Taste.
4. Adapter A, Adapter B und Adapter C sind nun miteinander vernetzt.

Betrieb

Der Betrieb verläuft vollständig automatisch; der Eingriff des Benutzers ist nicht erforderlich.

Falls Ihre HomePlug-Geräte Probleme bei der Kommunikation untereinander haben, prüfen Sie die folgenden Punkte:

- Jedes HomePlug-Gerät muss denselben Netzwerkschlüssel haben.

Über die Verschlüsselung-Registerkarte des PLI-2040-Dienstporagmms können Sie anderen HomePlug-Geräten einen Netzwerkschlüssel zuweisen.

- Der 200Mb/s-HomePlug-AV-Adapter arbeitet besser, wenn er an eine Steckdose angeschlossen ist. Durch das Anschließen des 200Mb/s-HomePlug-AV-Adapters an eine Mehrfachsteckdose oder einen Überspannungsschutz kann die Netzwerkleistung reduziert werden.

Spezifikationen

PowerLine-Standards	HomePlug-AV
Ü bertragungsgeschwindigkeit	Bis zu 200 Mb/s
Modulation	1024/256/64/16/8 QAM, QPSK, BPSK
Fehlerkorrektur bei der Ü bertragung	Turbo-Codes
Protokoll	TDMA, CSMA/CA
Sicherheit	128 Bit-AES-Verschlüsselung
LEDs	1 * Betrieb1 * HomePlug1 * Ethernet
Ethernet-Schnittstelle	1 * RJ45-LAN-PortAuto. Ü bertragung, Auto. MDI/MDIX
Ethernet-Standards	Ethernet-Spezifikationen IEEE802.3, IEEE802.3u, IEEE802.3x
Stromversorgung	100 - 240 VAC, 50/60 Hz
Stromverbrauch	100 mA (max.)
Betriebstemperatur	0 °C bis 40 °C
Aufbewahrungstemperatur	-20 °C bis 70 °C
Betriebsfeuchtigkeit	10 - 90 % relative Luftfeuchtigkeit (max.)
Zertifizierung	FCC, Teil 15, Klasse BCE-Kennzeichnung
Sicherheitsbestimmungen	UL-gelistet (UL60950-1)/cUL CSA No 22-60950-01-03

CB, IEC/EN 60950-1;2001

Betriebssysteme

Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, 7 und alle anderen Betriebssysteme mit Netzwerkunterstützung
