Produkttyp	Kühlschrank
Marke	Manta
Modell	MM518
Gesamtkapazität	93 Liter
Energieklasse	A+
Jährlicher Energieverbrauch	120 kWh
Spannung	220-240 V
Frequenz	50 Hz
Leistung	70 W
Geräuschpegel	39 dB
Klimaklasse	N-ST
Abtauart	Automatisch
Temperaturregelung	Mechanischer Thermostat
Kältemittel	R600a
Abmessungen (B x T x H)	47 x 46 x 85 cm
Nettogewicht	20 kg
Anzahl der Ablagen	3 Glasablagen
Gemüsefach	Ja, 1
Türanschlag wechselbar	Ja
Innenbeleuchtung	LED
Kühlsystem	Statisch
Sicherheitsmerkmale	Überlastschutz, automatischer Neustart
Reinigung	Mit feuchtem Tuch und mildem Reinigungsmittel abwischen
Reparierbarkeit	Modulares Design, Ersatzteile verfügbar

Häufig gestellte Fragen - MM518 Manta

Wie stelle ich die Temperatur an meinem Manta MM518 Kühlschrank ein?

Die Temperatur wird über einen mechanischen Thermostatdrehknopf im Inneren des Kühlschranks gesteuert. Drehen Sie den Knopf auf eine höhere Zahl für eine kältere Temperatur. Normalerweise ist die Einstellung 3-4 für den normalen Gebrauch geeignet.

Wie taue ich den Kühlschrank ab?

Der MM518 verfügt über automatisches Abtauen. Frost an der Rückwand schmilzt und läuft in eine Auffangschale. Manuelles Abtauen ist nicht erforderlich.

Kann ich die Türanschlagrichtung wechseln?

Ja, die Tür ist wechselbar. Befolgen Sie die Anweisungen im Handbuch: Entfernen Sie die Scharniere, tauschen Sie die Griffe und montieren Sie die Scharniere auf der gegenüberliegenden Seite. Verwenden Sie einen Schraubendreher und einen Schraubenschlüssel.

Warum macht mein Kühlschrank Geräusche?

Normale Geräusche sind ein Brummen vom Kompressor und gelegentliches Gurgeln vom Kältemittelfluss. Wenn lautes Klopfen auftritt, prüfen Sie, ob der Kühlschrank waagerecht steht und keine Wand berührt.

Wie reinige ich den Kühlschrank?

Ziehen Sie den Netzstecker und entleeren Sie den Kühlschrank. Wischen Sie das Innere mit einem weichen, in warmem Wasser und mildem Reinigungsmittel angefeuchteten Tuch ab. Trocknen Sie es gründlich. Verwenden Sie keine Scheuermittel oder scharfen Gegenstände.

Wie hoch ist der Energieverbrauch dieses Kühlschranks?

Der Manta MM518 hat einen jährlichen Energieverbrauch von etwa 120 kWh und gehört zur Energieklasse A+. Das macht ihn energieeffizient für einen Kompaktkühlschrank.

Wie viel wiegt der Manta MM518?

Das Nettogewicht beträgt etwa 20 kg. Stellen Sie sicher, dass Sie Hilfe beim Transport haben, um Verletzungen zu vermeiden.

Welches Kältemittel verwendet er?

Er verwendet R600a (Isobutan), ein natürliches Kältemittel, das umweltfreundlich, aber brennbar ist. Beschädigen Sie den Kältekreis nicht.

Wo finde ich Ersatzteile für meinen Manta MM518?

Ersatzteile sind über den Kundendienst von Manta oder autorisierte Händler erhältlich. Häufige Teile sind Ablagen, Türürdichtungen und Thermostat.

Wie lange ist die Garantie für den MM518?

Manta bietet in der Regel 2 Jahre Garantie auf den Kühlschrank. Überprüfen Sie Ihren Kaufbeleg und die örtlichen Vorschriften für genaue Bedingungen.

BEDIENUNGSANLEITUNG MM518 Manta

Teileliste 20
Aufstellung 20
Gebrauch 21
Sicherheitsmaßnahmen....21
Änderung der Tür-Öffnungsrichtung....21
Instandhaltung und Wartung....22
Fehlersuche und -behebung....23

1. Eiswürfel-Behälter
2. Temperaturregler
3. Tropfwasserauffangbehälter
4. Verstellbares Fach
5. Gefrierfach
6. Behälter für Milch- und Eierprodukte
7. Flaschenhalter
8. Verstellbare Füße

Achtung: Die Abbildung stellt nur ein Kühlschrank-Muster dar, das Original kann davon abweichen.

WARNUNG: Bedecken Sie keine Lüftungsöffnungen im Gehäuse und im Geräteaufbau. Entfernen Sie alle Hindemisse.

Benutzen Sie keine mechanischen oder sonstigen Mittel, um das Abtauen zu beschleunigen.

Benutzen Sie keine Elektrogeräte in den Fächern für Lebensmittel.

Aufstellung

Gute Belüftung

Rund um den Kühlschrank ist eine gute Belüftung zu gewährleisten, die leichte Wärmestreuung, hohen Wirkungsgrad, sowie niedrigen Energieverbrauch ermöglicht.

Dazu ist ein entsprechender Freiraum zwischen dem Kühlschrank und den Raumwänden erforderlich; mindestens 100 mm auf der Rückseite, jeweils mindestens 200 mm links und rechts und über der Oberfläche nicht weniger als 300 mm. Zum Öffnen der Kühlschranktür lassen Sie ein Freiraum von bis zu 1600.

Versorgung

Der Kühlschrank kann nur mit dem Wechselstrom betrieben werden. (Siehe Typenschild.)

Falls im Wohngebiet des Benutzers Spannungsschwankungen vorkommen, die die zulässigen Grenzen überschreiten, ist zur Betriebssicherheit ein automatischer Wechselspannungsregler einzusetzen.

Der Kühlschrank muss an eine besondere Versorgungsdose angeschlossen werden, die sich von den Steckdosen für andere Elektrogeräte unterscheidet. Der Stecker muss an eine Schutzerdungssteckdose passen.

Versorgungsleitung

Während des Kühlschrank-Betriebes darf die Versorgungsleitung weder verlängert, noch gewickelt werden. Die Anordnung der Leitung auf der Kühlschrank-Rückseite in der Nähe des Kompressors wird untersagt, da seine Temperatur im Betrieb relativ hoch wird. Die Berührung mit der heißen Kompressor-Oberfläche kann die Isolation beschädigen bzw. eine Stromableitung hervorrufen.

BEDIENUNGSANLEITUNG

Eine Verlängerung der Versorgungsleitung wird nicht empfohlen.

Das Gerät ist so aufzustellen, dass der Stecker zugänglich ist.

WARNUNG:

Um Gefährdung zu vermeiden, soll eine beschädigte Versorgungsleitung durch den Hersteller bzw. seinen Servicetechniker oder einen berechtigten Elektroinstallateur erneuert werden.

Schutz vor Feuchtigkeit

Die Gefahr der Korrosion von metallischen Bauteilen wird reduziert, indem der Kühlschrank nicht an einem Ort mit großer Luftfeuchtigkeit aufgestellt wird. Ein direktes Abspritzen des Kühlschrankes mit Wasser ist untersagt. Dies kann die Isolation beeinträchtigen und zur Stromableitung führen.

Schutz vor hoher Temperatur

Den Kühlschrank fern von Wärmequellen aufstellen und nicht der direkten Sonneneinstrahlung aussetzen.

Stabilisierung der Aufstellung

Stellen Sie den Kühlschrank auf einem flachen, soliden Boden auf. Stellen Sie ihn nicht auf irgendwelchen Weichstoffen auf, wie Schwamm, Kunststoff u. dgl. Ist der Kühlschrank nicht waagerecht ausgerichtet, verstellen Sie entsprechend die Einstellschrauben. Den Kühlschrank nicht in der Nähe von Gegenständen aufstellen, die Resonanz hervorrufen können.

Meiden von Gefahren

Die Aufstellung des Kühlschrankes in der Nähe von flüchtigen bzw. entzündlichen Stoffen, wie Benzin, Alkohol, Lack, Isoamylazetat usw. wird nicht empfohlen. Diese Stoffe dürfen nicht im Kühlschrank aufbewahrt werden.

Verlagerung

Während der Aufstellung bzw. Verlagerung darf der Kühlschrank nicht waagerecht gelegt oder mehr als 450 außer Lot gekippt werden.

Gebrauch

Temperatureinstellung

Nach der ersten Inbetriebnahme des Kühlschrankes stellen Sie den Tempera-turregler in die Stellung „8“ ein.
Der Temperaturregler besitzt folgende Einstellungen „0,1,2,3,4,5,6,7,8“. Nach 20 Minuten stellen Sie den Regler in die Stellung „4“ ein. Diese Einstellung ist geeignet für den Gebrauch des Kühlschrankes zu Hause bzw. im Büro.
Um den Kühlschrank auszuschalten, stellen Sie den Temperaturregler in die Stellung „0“ ein.

ACHTUNG:

Die Einstellung des Temperaturreglers auf "0" unterbricht den Kühlungsprozess, schaltet jedoch die Stromversor-gung des Kühlschrankes nicht ab.
●Wurde der Netzstecker aus der Steckdose gezogen bzw. der Kühlschrank ausgeschaltet, warten Sie 3 - 5 Minuten ab, bevor Sie ihn erneut einschalten. Bei einem früheren Schaltversuch schaltet der Kühlschrank nicht ein.
- Stellen Sie den Kühlschrank an kühlster Stelle im Raum, dadurch wir der Energieverbrauch reduziert. Ist die Umgebungstemperatur zu hoch, erreicht der Kühlschrank u.U. die eingestellte Zieltemperatur nicht.

THERMOSTAT CONTROL DIAL

Sicherheitsmaßnahmen

Das in der Luft enthaltene Wasser, das durch die offene Tür ins Innere des Kühlschrankes gelingt, kann innen eine Reif- bzw. Eisschicht bilden. Eine dicke Reifschicht beeinträchtigt die Wirkung des Kühlschrankes. Ist sie dicker als 2 mm, soll der Kühlschrank abgetaut werden.

Die Abtauung erfolgt manuell. Vor der Abtauung entfernen Sie die Flaschen, stellen dann den Temperaturregler in die Stellung „O“ ein (der Kompressor schaltet sich aus) und lassen Sie die Tür offen, bis sich Eis und Reif aufgelöst haben. Um die Abtauung zu beschleunigen, kann man in den Verdampfer eine Schüssel Warmwasser (ca. 50°C) stellen. Stellen Sie nach der Abtauung sicher, dass der Temperaturregler zurück in der Ursprungsstellung eingestellt wurde.
Eine direkte Erwärmung des Verdampfers während der Abtauung mit heißem Wasser oder Haartrockner wird nicht empfohlen, da es zur Verformung der inneren Verkleidung führen kann.
Ebenso wird das Abkratzen von Eis und Reif mittels scharfen Gegenständen bzw. Holzstäbchen nicht empfohlen, damit die innere Oberfläche des Verdampfers nicht beschädigt wird.
●Vird die Versorgungsleitung beschädigt, lassen Sie diese durch einen berechtigten Elektroinstallateur bzw. in einer durch den Hersteller autorisierten Werkstatt erneuem.
- /or der Entsorgung eines Altgerätes bauen Sie die Tür aus und lassen Sie die Fächern im Kühlschrank, damit die Kinder nicht ins Innere einsteigen.
- Lassen Sie niemals zu, dass Kinder den Kühlschrank bedienen, damit spielen und ins Innere einsteigen.

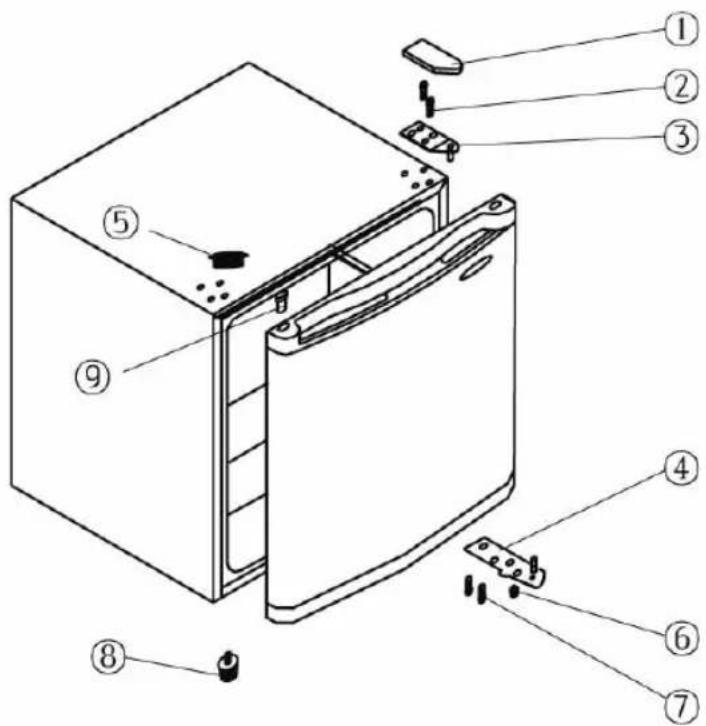

Änderung der Tür- Öffnungsrichtung

Die Kühlschranktür kann links bzw. rechts angeschlagen werden. Dieses Gerät wird mit der nach rechts öffnenden Tür ausgeliefert. Wenn Sie die Anordnung der Tür ändern wollen, gehen Sie nach folgenden Hinweisen vor.

Achtung:

Alle entfernten Teile müssen für die erneute Tür-Montage aufbewahrt werden.

—Die Abdeckung des oberen Scharniers (1) entfernen.

BEDIENUNGSANLEITUNG

-Mittels eines scharfen Gegenstandes die Blenden (5) hochheben.
-Zwei Philips-Schrauben (2) abschrauben, mit den das obere Scharnier (3) rechts am oberen Teil des Gehäuses befestigt ist.
—Die Tür vorsichtig heben und auf eine weiche Unterlage beiseite legen.
-Die Blende (9) entfernen und in die enthüllte Öffnung auf der rechten Seite verlegen. Darauf achten, dass die Blende kräftig in die Öffnung eingedrückt wird.
-Die beiden Schrauben (7) abschrauben, mit den das untere Schamier (4) rechts am Gerät befestigt ist.
- Den verstellbaren Fuß (8) lösen und auf die rechte Seite verlegen, wie es in der Abbildung dargestellt wurde.
-Die Tür an neuer Stelle anbringen und dabei aufpassen, dass die Stifte in die Buchse im unteren Rahmenteil (Öffnung) eingeführt werden.

-Das obere Scharnier (3) befestigen, das vorher (Ziff. 3) von der linken Geräteseite entfernt wurde.
-Darauf achten, dass die Stifte in die Buchse im oberen Rahmenteil (Öffnung) eingeführt werden.
-Das obere Scharnier (4) leicht befestigen, ohne die Schrauben anzuziehen, solange die Tür nicht geschlossen, eingestellt und ausgerichtet ist.
-Die Blenden (5) in die Löcher auf der rechten Seite einstecken.
—Die Abdeckung des oberen Scharniers (1) anbringen.

1. Abdeckung der Türscharnier
2. Türscharnier-Schrauben
3. Oberes Türscharnier
4. Unteres Türscharnier
5. Blende
6. Kürzerer Fuß
7. Türscharnier-Schrauben
8. Verstellbarer Fuß vorne
9. Türscharnier-Blende (Türrahmen)

Instandhaltung und Wartung

Der Kühlschrank soll monatlich gewaschen und gewartet werden.
●/or den Wartungsarbeiten ziehen Sie den Netzstecker aus der Steckdose.
●Waschen Sie die inneren und äußeren Oberflächen, sowie das Zubehör mit einem weichen, feuchten Lappen. Bei stärkerer

BEDIENUNGSANLEITUNG

Verschmutzung waschen Sie die mit einem milden Reinigungsmittel ab und trocknen es mit einem sauberen Lappen. Es wird demnächst empfohlen, die Oberfläche des Kühlschrankes mit einer kleinen Menge Flüssigwachs und Flanell zu polieren.

Benutzen Sie zur Reinigung kein heißes Wasser, keine Verdünnungsmittel, kein Benzin, keinen Alkohol, kein Petroleum, keine Waschmittel, Reinigungsmittel, keine alkalischen Waschmittel, chemische Staublappen usw., damit der Lackanstrich und die Kunststoffelementen nicht beschädigt werden. Ein direktes Abspritzen des Kühlschrankes mit Wasser ist untersagt. Dies kann zur Korrosion führen bzw. die Isolation beeinträchtigen.
Seien Sie vorsichtig bei der Wartung der Gummi-Türdichtungen. Halten Sie diese immer sauber.
- Bleiben die Kunststoffelemente im Kühlschrank längere Zeit mit Öl (Pflanzen- bzw. Tieröl) verschmutzt, führt es immer zu deren Alterung und möglichen Rissen. Wird der Tropfwasserauffangbehälter nicht regelmäßig gereinigt, schmutzt er sehr leicht und strömt einen unangenehmen Duft aus. Machen Sie die regelmäßige Reinigung des Kühlschrankes zur Gewohnheit.

Fehlersuche und -behebung

Der Kühlschrank funktioniert nicht:

-Spannungsversorgung prüfen.
-Stecker in die Steckdose eingesteckt?
-Sicherungen prüfen.

Der Kühlschrank kühlt zu stark:

-Der Temperaturregler ist zu hoch eingestellt.
-Lebensmittel mit hohem Wassergehalt, die direkt unter den Kühlluftausläßen liegen, frieren schnell ein; es deutet nicht auf eine Störung.

Der Kühlschrank kühlt unzureichend:

—Die Lebensmittel sind zu dicht angeordnet und sperren den Durchfluss der kühlen Luft.
-In den Kühlschrank wurde ein heißer Gegenstand bzw. zu viel Lebensmittel eingelegt.
-Die Tür schließt nicht richtig.
–Die Türdichtungen sind beschädigt.
-Der Kühlschrank wird nicht belüftet.
-Zu wenig Freiraum zwischen dem Kühlschrank und den umgebenden Flächen seitlich und oben.
-Der Temperaturregler falsch eingestellt.

Während der Abtauung kommt es zur Überflutung ins

Innere des Kühlschrankes und auf den Fußboden:

-Abflussrohr und -schlauch auf Verstopfung prüfen.
-Prüfen, ob der Abfluss-Schlauch korrekt montiert ist.

Der vordere Gehäuseteil wird warm

-Zum Schutz vor Kondensation ist im Kühlschrank ein Antikondensationsrohr installiert, das den vorderen Gehäuseteil im Betrieb erwärmt. Der warme vordere Gehäuseteil ist kein Anzeichen einer Störung.

Draußen sammelt sich Kondensat:

-Kondensat draußen kann bei hoher Luftfeuchtigkeit auftreten, z.B. in feuchten Jahreszeiten. Es ist die gleiche Erscheinung, als wenn ein Glas mit kaltem Wasser gefüllt wird. Es deutet nicht auf eine Störung. Trocken Sie den Kühlschrank mit einem trockenem Lappen.

Ein Geräusch von fließendem Wasser kommt vor:

—Das Geräusch ist das Zeichen für den Durchfluss des Kältemittels. Es deutet nicht auf eine Störung.

Der seitliche Gehäuseteil wird warm:

-Der seitliche Gehäuseteil erwärmt sich, wenn die Tür zu off auf- und zugemacht werden, wenn der Kühlschrank in Betrieb genommen wird, bzw. der Kühlschrank im Sommer bei hoher Umgebungstemperatur arbeitet. Berühren Sie in diesem Fall den seitlichen Gehäuseteil nicht, es ist die Folge der Wärme-streuung innerhalb des Gehäuses und bedeutet nicht, dass mit dem Kühlschrank etwas Schlimmes passiert.
