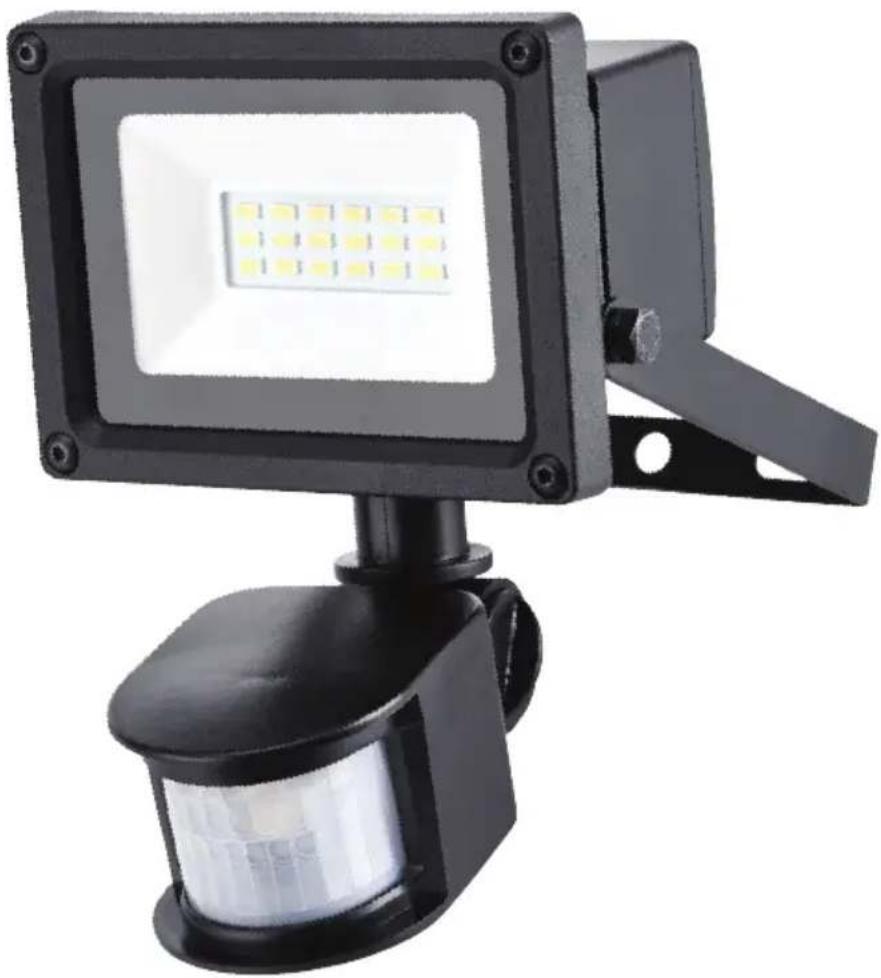

BRUGSANVISNING 46-3194 Biltema

med bevægelsessensor

Monteringsanvisningar

Monteringsanvisninger

OBS: Lyskasterens lyskilde kan ikke byttes.

8.2 Rengjøring

Hvis lyskasteren ikke fungerer, kan det skyldes:

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

2. TEKNISKE DATA

• Spænding: 230 V AC.
  • Lysstrøm: 900 lumen (10 W).
  • Farvetemperatur: 4000 K.
• Beskyttelsesklasse: IP44.
• Isolationsklasse: I
• Effektfaktor: 0,5
• Arbejdstemperatur: -20^ - +40^ .
  • Mål: 113 x 85 x 82 mm.
  • LED-lyskilderne kan ikke udskiftes.
• Bevægelsessensor
  o Detektionsvinkel: 180°.
  o Detektionsafstand: 2-12 m (justerbar).
  o Bevægelseshastighed, følsomhed: 0,6 – 1,5 m/s.

o Tid for belysning: Fra 10±5 sekunder til 7±2 minutter (justerbart).

3. ANVENDELSESOMRÅDE

Dette produkt er beregnet til at give automatisk, bevægelsesaktiveret belysning i eksempelvis gara-geindkørsler, indgange, parkeringspladser og andre steder uden- indendørs. OBS! LED-lyskilden kan ikke udskiftes. Hvis den er beskadiget, skal hele armaturet udskiftes.

4. MÆRKNING

Her følger en forklaring af symboler på produktet og emballagen.

Et revnet beskyttelsesglas skal udskiftes med det samme. Brug kun originalt beskyttelsesglas.

5. SIKKERHED

ADVARSEL! Læs altid sikkerhedsforskrifterne inden brug.

5.1 Sikkerhedsforskrifter

• Se aldrig direkte ind i lyskilden.

• Fjern aldrig beskyttelsesglasset, när lampen er tændt.

• Et defekt beskyttelsesglas skal udskiftes straks. Brug originaldele.

• Lampen må ikke ændres.
• Kontroller, at produktet er helt. Brug ikke produktet, hvis nogen del af det er beskadiget. Beskadigede elledninger skal udskiftes af en autoriseret elektriker.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.
• Dette produkt kan anvendes af børn fra 8 år samt af personer med nedsat motorik eller nedsatte psykiske evner eller personer uden den rette erfaring og viden om brugen, hvis de er under opsyn eller er blevet vejledt i brug af produktet og forstår de farer, der kan opstå. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

ADVARSEL! Hvis ovenstående forskrifter ikke følges, kan der ske ulykker, som fører til person- eller tingskader.

5.2 Særlige risici

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrænding. Rør ikke ved lampen, når den er tændt da den kan blive varm.

6. MONTERING

6.1 Utpakking

ADVARSEL! Emballagematerialer kan være skadelige for børn.

Efter udpakning skal emballagen fjernes og indleveres til genbrug. Kontroller, at alle dele er med, og at de er ubeskadigede.

6.2 Montering af lygte

ADVARSEL! Brug ikke lygten uden beskyttelsesglas. Et beskadiget beskyttelsesglas skal skiftes.

• Monter ikke lygten et sted, som er unormalt stærkt udsat for vibrationer.
• Lygten skal monteres på en væg med den medfølgende monteringsbøjle.

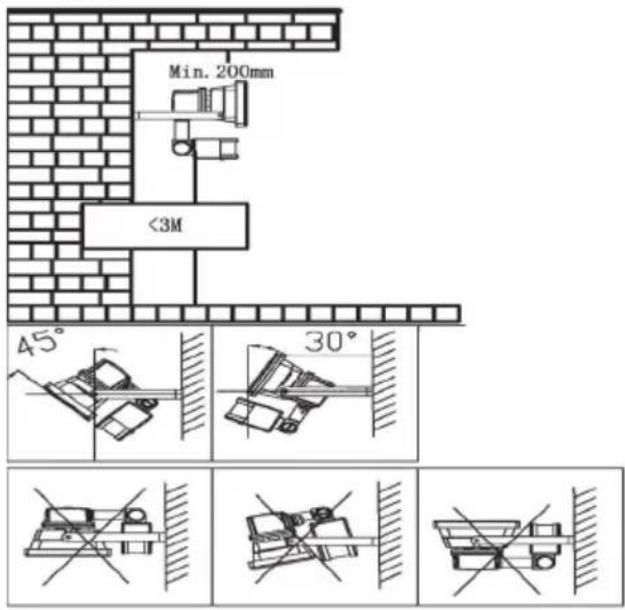

• Lygten skal placeres som vist på nedenstående billede (fi g. 1).

- Monter ikke lygten højere end 3 meter over jorden.

Monteringsanvisninger

1. Løsn monteringsbøjlen fra lygten. Afmærk borehullerne på væggen med bøjlen som bores-kabelon. Bor hullerne og sæt rawlplugs i. Skru monteringsbøjlen fast på væggen med passende skruer (medfølger ikke). (Se fi g. 2)

2. Sæt stikket i en stikkontakt med jord.

7. ANVENDELSE

7.1 Justering af bevægelsessensor (PIR)

• Løsn justeringsskruen for at vinkle PIP-sensoren i op-ned-retning.

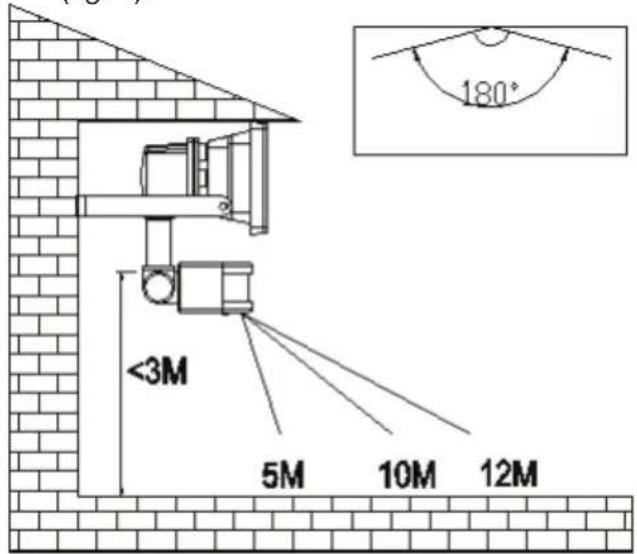

• Du kan ændre det valgte område for detektoren ved at ændre vinklen af leddet, se fi g. 3.
• Bevægelsessensorens følsomhed indstilles ved at dreje knappen med SENS imod enten + eller – (fig. 4).

7.2 Justering af lysfølsomhed

• Indstil, om lygten også skal tændes i dagtimerne ved at dreje knappen LUX imod [Sol] eller kun om aftenen ved at dreje knappen imod [Måne] (fi g. 4).
• [Sol] viser, at PIR er indstillet til at virke både i dag- og aftentimerne. [Måne] betyder, at lygten kun tændes, når det er mørkt udenfor.

7.3 Justering af tid

- Indstil tidsrummet for, hvor længe lygten skal lyse, ved at dreje knappen TIME imod + eller – (fig. 4).

7.4 Bevægelsestest

- Test området. Du kan udføre en test og se, inden for hvilket område bevægelsesføleren reagerer. Indstil LUX på [Sol] og TIME på minimum, og gå rundt i det område, som du gerne vil have overvåget.

OBS! Forsøg aldrig at løsne IR-detektorens linsebeskyttelse, da dette vil kunne skade IR-detektoren og medføre, at garantien ophører.

8. VEDLIGEHOLDELSE

ADVARSEL! Afbryd strømmen inden vedligeholdelse.

8.1 Lysdiode (LED)

OBS: Lyskilden i lygten kan ikke udskiftes.

8.2 Rengøring

• Tør produktets yderside af med en let fugtet klud.
• Brug ikke stærke rengøringsmidler.

9. FEJLFINDING

Lygten kan tændes utilsigtet, hvis:

• Der strømmer damp eller varm luft ud af en ventil, f.eks. fra en vaskekælder.
• Motorer fra biler afgiver varme.
• Buske eller træer bevæger sig eller ændrer temperatur.
• Lygten er monteret under et tag eller træ.
• Lygten påvirkes af kraftig elektromagnetisk interferens.

Hvis lygten slet ikke fungerer, kan det skyldes følgende:

• At sikringen har slået fra.
• At lygten er monteret, så bevægelserne sker uden

Hvis sensorens funktion er nedsat, kan det skyldes følgende:

- At den genstand, som den burde reagere på, har samme eller næsten samme temperatur som omgivelserne.

10. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
