BRUGSANVISNING 31-229 Biltema

Aktiv subwoofer med 10" baselement.

TEKNISKA DATA

Uteffekt, max .....300 W

Uteffekt, RMS .....150 W

Lågpasfi Iter ....35–200 Hz

Aktiv subwoofer med 10" basselement.

TEKNISKE DATA

Uteffekt, maks ....300 W

Uteffekt, RMS .....150 W

Lavpassfi Iter .....35-200 Hz

Frekvensområde .....35-3200 Hz

Lavnivåinngang: . . . . . . . . . . . . . 2 x RCA

Impedans: 4 Ω

Sikring .....35 A x 4

Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 480 x 300 x 320 mm

Vekt....8,6 kg

Advarsel!

Aktiv subwoofer med 10" basenhed.

TEKNISKE DATA

Udgangseffekt, maks. .....300 W

Udgangseffekt, RMS .....150 W

Lavpasfi Iter .....35 - 200 Hz

Frekvensområde .....35 – 3200 Hz

Lavniveauindgang: .....2 x RCA

Impedans: 4 Ω

Sikring .....35 A x 4

Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 480 x 300 x 320 mm

Vægt 8,6 kg

Advarsel!

Udsættelse for alt for kraftige lydniveauer i lang tid kan medføre høreskade eller hørenedsættelse.

OBS!

At lytte til alt for kraftige lydniveauer nedsætter din evne til at registrere advarende lyde omkring dig.

SIKKERHEDSFORSKRIFTER

1. Læs altid brugsanvisningen inden brug.
2. Produktet må kun bruges i overensstemmelse med anvisningerne i brugsanvisningen.
3. Produktet må ikke ændres eller ombygges.
4. Udsæt aldrig produktet for regn, vand, sollys eller stærk varme.

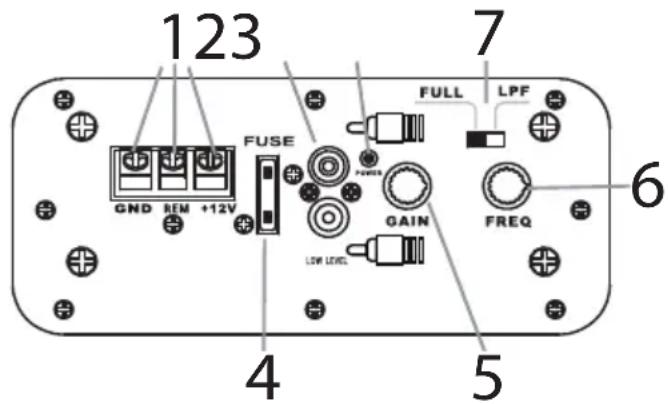

KNAPPER, TILSLUTNINGER OG FUNKTIONER

123 7 FULL LPF FUSE GND REM +12V GAIN LOW LOWC FREQ 6 4 5

1. Spændingsforsyning

Tilslutning af +12 V DC fra batteriet, stel til bilens chassis og fjernstyringsledningen (REMOTE).

2. INPUT/OUTPUT

Tilslutning af bilradio og ekstra forstærker med RCA-kabel.

3. PRT PWR

Lysdioden lyser grønt i normalfunktion og lyser rødt, hvis der er opstået en fejl, og forstærkeren er i beskyttet funktion. Effektforstærkeren har en indbygget sikringskreds for at beskytte transistorer og højtalere.

4. Sikring

4 × 35 A

5. GAIN, indgangsniveaustyring

Bruges til at justere effekten. Den anbefalede grundindstilling er 50% (midterste). Juster i små trin (10%) med eller mod uret for at formindske/øge til at få det ønskede niveau.

6. LPF lavpasfi Iter

Bruges til bas. Indstil lavpasfrekvensen mellem 50 Hz og 200 Hz. Gengiver lyd, der ligger under den angivne værdi. Den anbefalede værdi er 80-100 Hz.

7. BASS BOOST

Indstil overgangsfi ltret til FULL eller LPF. BASS BOOST kan indstilles mellem 0 dB og 18 dB, afhængigt af, hvor meget bas der ønskes. 18 dB giver mest bas og position 0 dB giver normal bas.

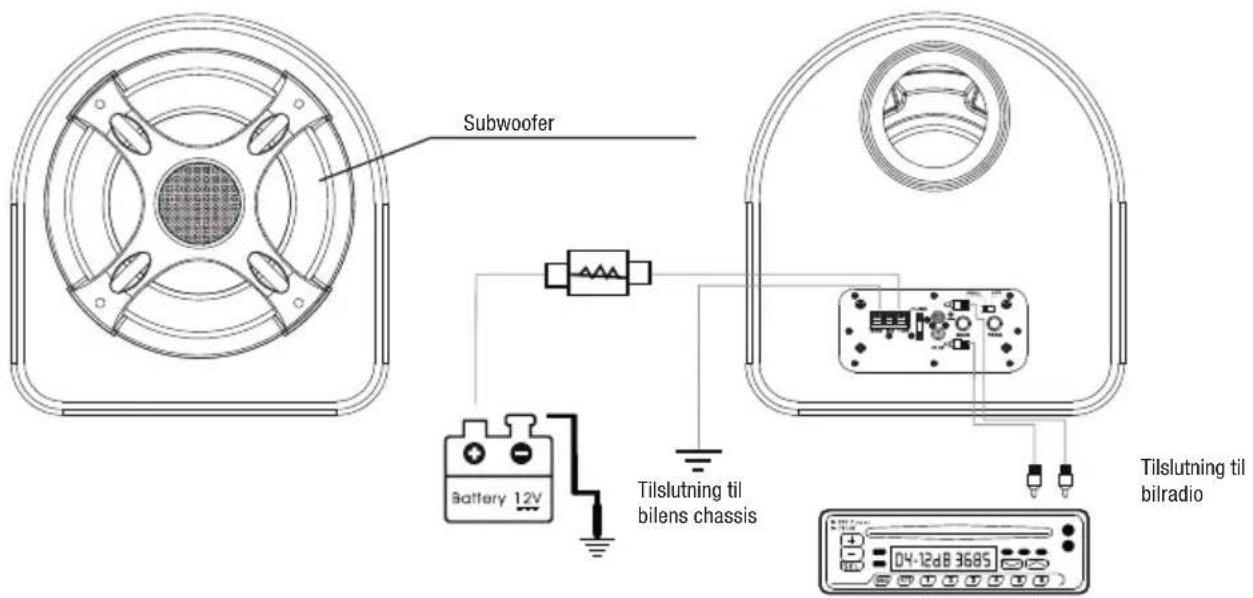

TILSLUTNING

Subwoofer Battery 12V Tilslutning til bilens chassis Tilslutning til bilradio 04-12dB 3685

Stelforbindelse

Slut effektforstærkerens stelstik (GND) til et godt stelpunkt punkt på bilens chassis, så tæt ved effektforstærkeren som muligt. I tabellen nedenfor angives det mindst tilladte ledningstværsnit. Skrab malingen væk, og lås tilslutningsskruen med en fortandet låseskive.

Eltilslutning

Slut en ledning direkte til pluspolen på bilens batteri, og monter en passende sikringsholder inden for 45 cm fra batteripolen. Sæt ikke sikringen i endnu. Træk ledningen til effektforstærkeren, og slut den til plustilslutningen (BATT+). Isæt passende gennemføringer, hvis du trækker ledningen gennem metalvægge. Hvis spændingsledningen er trukket forkert og utilstrækkeligt sikret, kan der opstå brand i bilen. Sæt sikringen i holderen ved batteriet, når du har installeret ledningen mellem pluspolen og effektforstærkeren.

UDSKIFTNING AF SIKRING

Træk sikringen ud.

Udskift med den medfølgende ekstrasikring eller en sikring, som svarer til mærkningen på den ødelagte sikring.

Hvis sikringen springer lige efter udskiftning – kontakt serviceteknikker for reparation.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
