BRUGSANVISNING 31-225 Biltema
Denne subwoofer er konstrueret til montering i reservehjul/reservehjulsbalje og har 2 stk. 5,3 x 8,4" basenheder.
TEKNISKE DATA
Spændingsforsyning: 14,4 V DC
Udgangseffekt, maks. .....380 W
Lavpasfi Iter .....80-150 Hz
Frekvensområde .....30 -150 Hz
Basenhed: 2 stk. 5,3 x 8,4"
Impedans: 2 + 2 Ω
Faseskift: 0/180°
Følsomhed:....92 dB
Sikring .....15 A
Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 365 x 150 mm
Vægt....7,7 kg
SIKKERHEDSFORSKRIFTER
- Læs altid brugsanvisningen inden brug.
- Produktet må kun bruges i overensstemmelse med anvisningerne i brugsanvisningen.
- Produktet må ikke ændres eller ombygges.
- Udsæt aldrig produktet for regn, vand, sollys eller stærk varme.
FUNKTIONER
LPF lavpasfi Iter
Bruges til bas. Indstil lavpasfrekvensen mellem 80 Hz og 150 Hz. Gengiver lyd, der ligger under den angivne værdi. Den anbefalede værdi er 80-100 Hz.
PHASE
Indstilling af faseskift 0/180°.
TILSLUTNING
Stelforbindelse
Slut effektforstærkerens stelstik (GND) til et godt stelpunkt punkt på bilens chassis, så tæt ved effektforstærkeren som muligt. I tabellen nedenfor angives det mindst tilladte ledningstværsnit. Skrab malingen væk, og lås tilslutningsskruen med en fortandet låseskive.
Eltilslutning
Slut en ledning direkte til pluspolen på bilens batteri, og monter en passende sikringsholder inden for 45 cm fra batteripolen. Sæt ikke sikringen i endnu. Træk ledningen til effektforstærkeren, og slut den til plus-tilslutningen (BATT+). Isæt passende gennemføringer, hvis du trækker ledningen gennem metalvægge. Hvis spændingsledningen er trukket forkert og utilstrækkeligt sikret, kan der opstå brand i bilen. Sæt sikringen i holderen ved batteriet, når du har installeret ledningen mellem pluspolen og effektforstærkeren.

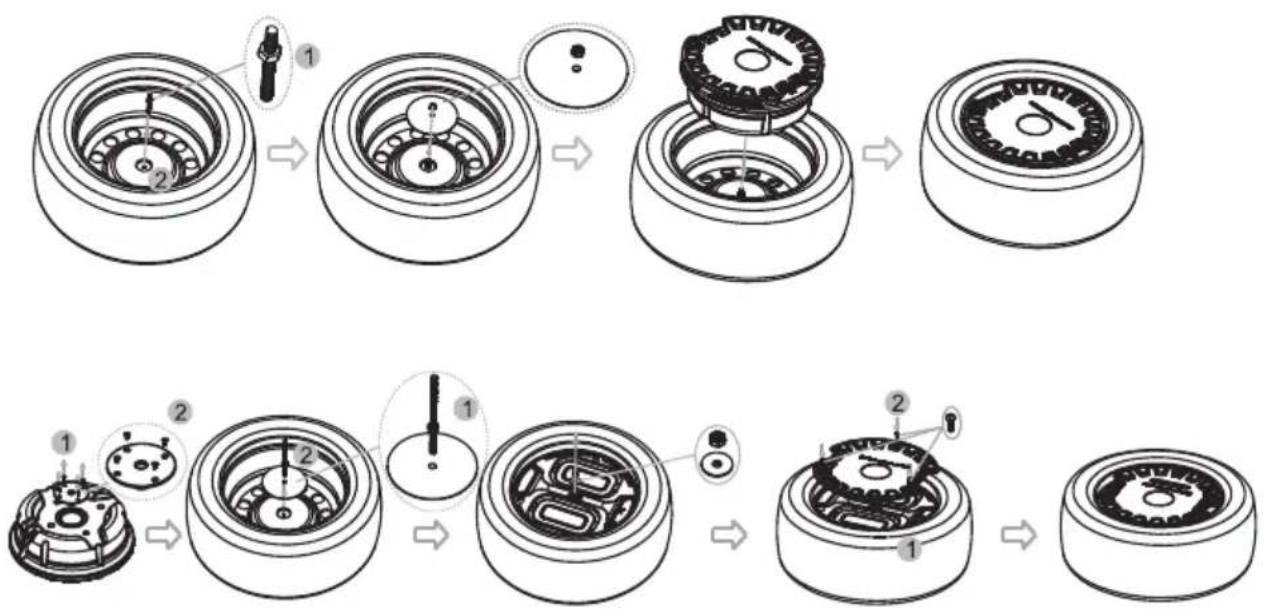

MONTERING
Monteringsdele medfølger. Billederne viser to forskellige installationsmuligheder.
Lavniveautilslutning


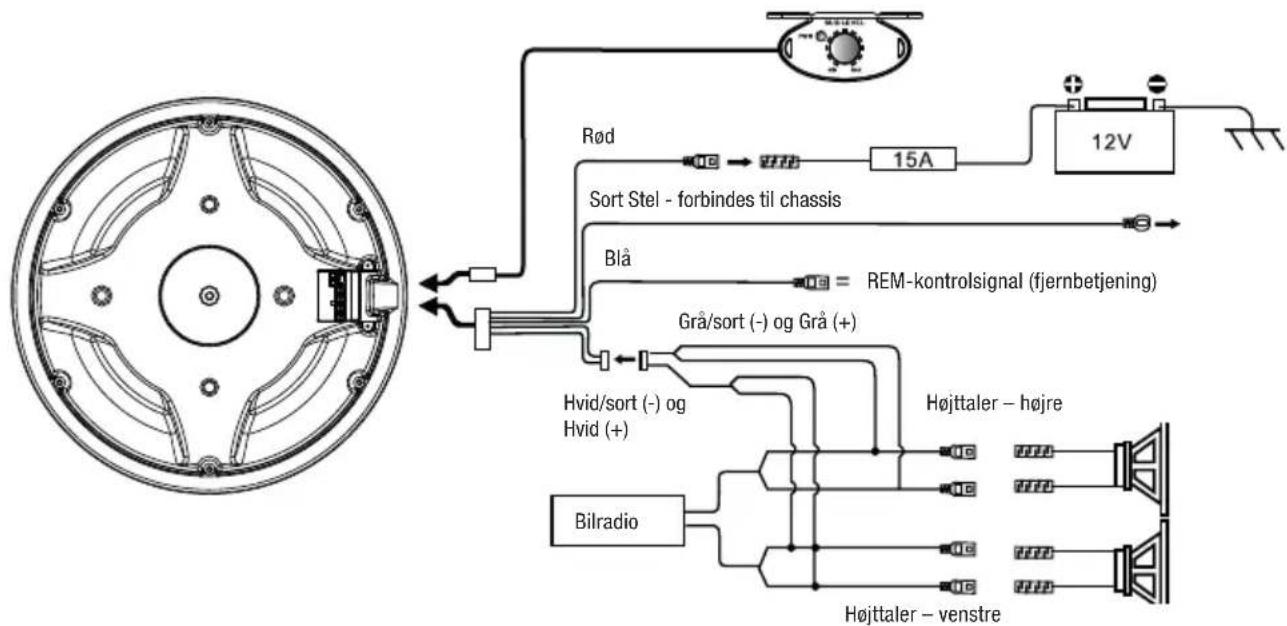

Højniveautilslutning
UDSKIFTNING AF SIKRING
Træk sikringen ud.
Udskift med den medfølgende ekstrasikring eller en sikring, som svarer til mærkningen på den ødelagte sikring.
Hvis sikringen springer lige efter udskiftning – kontakt serviceteknikker for reparation.
EL-AFFALD
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
