BRUGSANVISNING WIF621FC Witt

Brugsanvisning DK Induktionskogeplade

• Læs venligst brugsanvisningen inden De tager kogepladen i brug. På den måde beskytter De Dem selv og undgår skade på kogepladen.
• Gem denne brugsanvisning, så De kan drage nytte af den ved evt. senere spørgsmål.
• Hvis pladen overdrages/sælges skal brugsanvisningen følge kogepladen og gives til den nye ejer.
• Før De tager kogepladen i brug, skal De omhyggeligt fjerne al emballage og undersøge, om kogepladen er beskadiget. Hvis kogepladen er beskadiget, eller hvis De er i tvivl om, at kogepladen har en skade, skal De kontakte en autoriseret servicemontør. De må IKKE tage pladen i brug, hvis den er beskadiget.
• En skade skal straks anmeldes til den butik, hvor De har købt kogepladen.
• Kogepladen er kun beregnet til normalt husholdningsbrug. Al anden brug er ikke tilladt, og kan være farligt.
  Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes forkert betjening eller uhensigtmæssig brug af pladen.
• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Kogepladen skal installeres i henhold til gældende love og regler.
• Forsøg aldrig selv at reparere pladen. Reparation må kun foretages af en autoriseret servicemontør. Usagkyndig reparation kan medføre betydelig risiko for brugeren.
  Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Tag aldrig stikket ud af stikkontakten ved at trække i ledningen.
• Benyt ikke apparatet med ekstern timer eller separat fjernbetjening

- Pladen skal ekstrabeskyttes (jordforbindes) jf.

Stærkstrømsreglementet. Producenten/ importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.

- Lad aldrig børn lege med kogepladen eller anvende den uden opsyn fra voksne.

- Glem ikke, at en kogezone bliver meget varm i brug, og at den også er varm i nogen tid efter, at den er slukket. Lad derfor aldrig en gryde eller pande, der indeholder varm olie/varmt fedtstof stå på kogezonen uden at holde øje med den.

- Lad aldrig kogepladen være uden opsyn, når De arbejder med fedt eller olie. Overophedet fedt eller olie kan selvantænde og sætte ild til emhætten. Brandfare!

- Hvis fedt eller olie begynder at brænde, må De aldrig forsøge at slukke ilden med vand.

Ilden skal kvæles med et klæde eller med skum fra en ildslukker.

- Overpladen på Deres nye kogeplade er lavet af glaskeramik. Den er meget stærk, men kan dog gå i stykker, hvis man f.eks. taber spidse eller skarpe ting ned på den.

- En induktionskogeplade må ikke indbygges over en ovn, der ikke har en afkølingsblæser.

- Er pladen indbygget over en pyrolyseovn, må den ikke bruges under pyrolyserensningen af ovnen.

- En evt. skuffe lige under kogepladen må ikke indeholde brandfarlige genstande, som fx sprayflasker.

- Kogepladen må ikke indbygges over opvaskemaskiner, vaskemaskiner, tørretumblere eller kølemøbler, idet den ret høje strålevarme fra pladen vil kunne beskadige nævnte produkter.

- Benyt først kogepladen når den er indbygget. Kun herved kan De sikre Dem, at De ikke kommer i kontakt med strømførende dele.

- Brug kun kogegrej med en tyk og plan bund. Aldrig gryder/pander med uslebet eller ridset bund, idet sådanne materialer kan ridse pladen. Sørg også for at kogegrejets bund er helt ren, idet selv små sandkorn kan lave ridser i pladen.

- Sæt aldrig varmt kogegrej hen over betjeningstasterne, idet elektronikken nedenunder herved kan blive beskadiget.

- Flambér aldrig direkte under en emhætte, idet fedtfiltrene kan antændes af flammerne fra flamberingen.

- Pas på at ledningen fra små husholdningsapparater ikke kommer i kontakt med en varm kogezone eller kommer i klemme i en varm ovnlåge.

- Opvarm aldrig lukkede beholdere (fx konservesdåser) på en kogestone, idet sådanne beholdere kan sprænges på grund af det tryk, der opstår i dem.

- ADVARSEL: Brandfare: Benyt ikke pladen som opbevaringsplads.

- Benyt aldrig kogepladen som fralægningsplads for fx genstande af metal. Metallet kan opvarmes, smelte eller evt. bryde i brand ved varmen fra en tændt/restvarmen fra en slukket kogezone.

- Tænd aldrig for en kogezone uden at sætte kogegrej på den, og sæt aldrig tomt kogegrej på en tændt kogezone.

- Sukker i fast eller flydende form, plast eller alufolie må ikke komme i berøring med den varme kogeplade. Disse stoffer smelter, klæber sig fast og kan ved afkøling forårsage ridser eller brud på kogepladen. Hvis det alligevel kommer i berøring med kogepladen, skal De slukke for den og fjerne sukkeret, plasten eller alufolien fra den endnu lune kogeplade. De skal bruge en glasskraber til at fjerne det med. Pas på ikke at brænde Dem på den endnu varme kogeplade.

- Hvis pladen bliver beskadiget, eller der kommer brud på den, skal De straks afbryde strømmen, og kontakte en servicemontør.

- Anvend aldrig kraftige rengøringsmidler, midler med skurende virkning som fx grill- og ovnspray, plet- eller rustfjerner eller en svamp med ridsende overflade.

- Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater

- Opbevar ikke magnetisérbare genstande, fx kreditkort, lommeregnere og disketter tæt ved en tændt kogeplade, da de derved kan beskadiges.

• Personer med pacemakere bør tænke på, at der i umiddelbar nærhed af en tændt induktionskogeplade opstår et magnetisk felt, som evt. kan have indflydelse på pacemakeren. I tvivlstilfælde bør De kontakte Deres læge.
• Ved skrotning af en kogeplade bør De sørge for at klippe samtlige kabler over helt inde ved pladen, så den ikke kan være til fare for børn. Sørg for at bringe produktet til et autoriseret genbrugscenter for at sikre en miljømæssig korrekt destruering. Tænk også på, at produktet kan indeholde dele, der kan genbruges.
• Forsøg ALDRIG at slukke ild med vand. Sluk i stedet for kogepladen og kvæl ilden f.eks. med et låg eller et brandtæppe.

BRUGEN AF DÄRLIG KVALITET KOGEGREJ ELLER MAGNETISKE ADAPTERE (TIL BRUG VED BENYTTELSE AF IKKE-MAGNETISK KOGEGREJ) MEDF∅RER BORTFALD AF GARANTIEN PÅ PRODUKTET.

ÅRSAGEN ER, AT OMTALTE PRODUKTER BESKADIGER KOGEPLADENS ELEKTRONISKE KOMPONENTER SAMT GLAS.

Tekniske data

Type	WIF601FC/WIF621FC
Total effekt	7400 W
Relativt energiforbrug for kogepladen, ECkogeplade**	172.8 Wh/kg
Forrest til venstre	∅ 190 mm
Minimum bunddiameter på egnet kogegrej	∅ 90 mm
Normal*	1400 W
Booster *	1850 W
Kategori for standard kogegrej**	C
Energiforbrug EC_CW **	172.7 Wh/kg
Bagerst til venstre	∅ 190 mm
Minimum bunddiameter på egnet kogegrej	∅ 90 mm
Normal*	1400 W
Booster *	1850 W
Kategori for standard kogegrej**	C
Energiforbrug EC_CW **	172.7 Wh/kg
Bagerst till højre	∅ 180 mm
Minimum bunddiameter på egnet kogegrej	∅ 90 mm
Normal*	1400 W
Booster *	1850 W
Kategori for standard kogegrej**	A
Energiforbrug EC_CW **	181.6 Wh/kg
Forrest til højre	∅ 180 mm
Minimum bunddiameter på egnet kogegrej	∅ 90 mm
Normal*	1400 W
Booster *	1850 W
Kategori for standard kogegrej**	B
Energiforbrug EC_CW **	164 Wh/kg

*Den angivne effekt kan variere afhængig af kogegrejets størrelse og materiale.
** Beregnet efter metoden til måling af ydeevne (EN 60350-2).

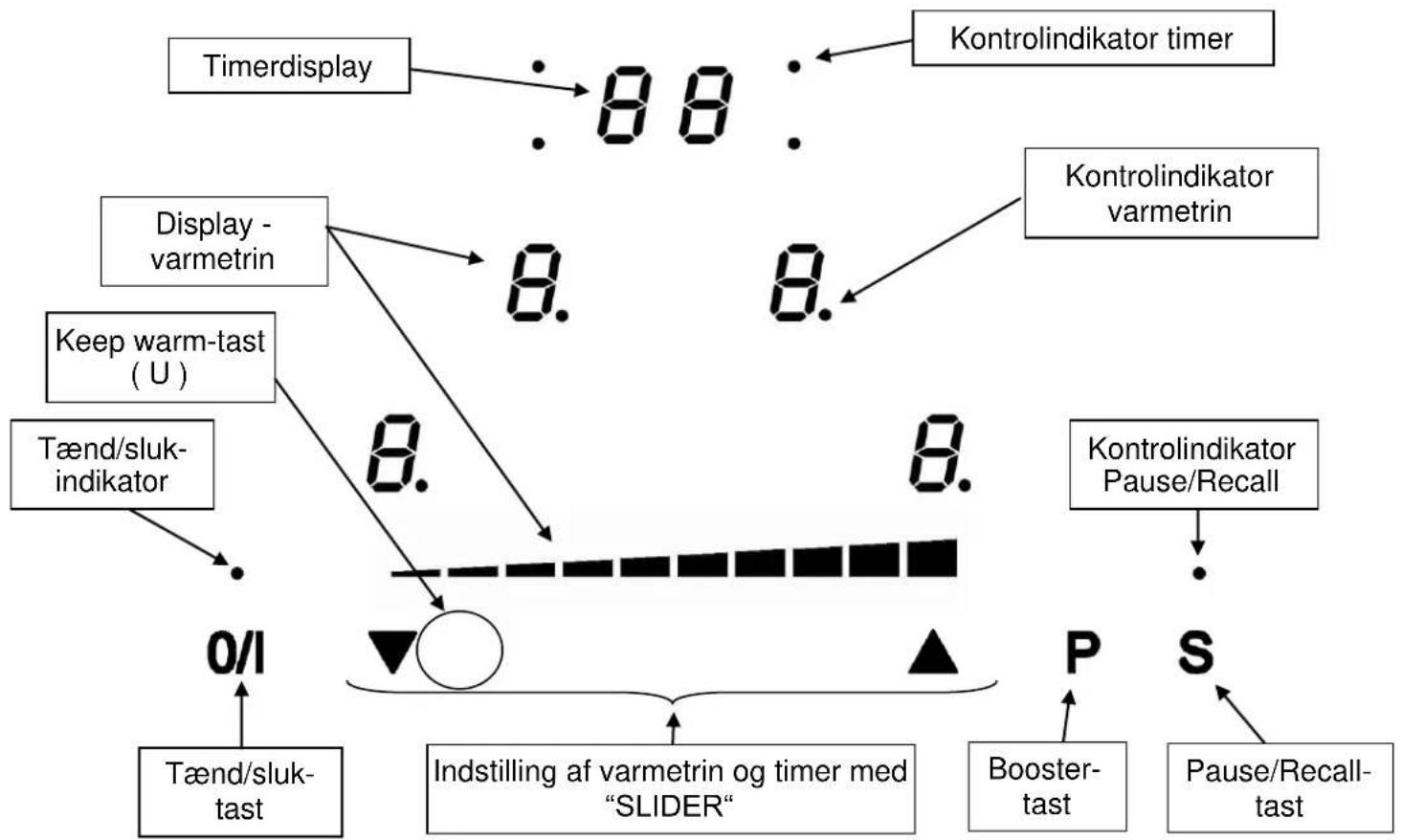

Betjeningspanel

BETJENING AF KOGEPLADEN

Display

Display Betydning Funktion

1. Nul Kogezonen er aktiveret.

1...9 Varmetrin Vælg varmetrin.

U Induktionen virker ikke Uegnet/manglende kogegrej.

A Opkogningsautomatik Opkogningsautomatik aktiveret.

E Fejlmelding Elektronikfejl.

H Restvarme Kogezonen er stadig varm.

Kølesystemet er fuldautomatisk. Køleblæseren sørger for, at kogepladen ikke bliver overophedet. Køleblæseren starter, når kogepladen tændes, og regulerer selv intensiteten afhængig af kogepladens brug. Køleblæseren stopper automatisk, når pladen er tilstrækkelig nedkølet.

Under hver kogezone ligger der en induktionsspole. Når zonen tændes, frembringer denne spole et magnetfelt, som så danner (inducerer) induktionsstrømme i kogegrej, som har magnetiserbar bund. Herved opvarmes kogegrejets bund, hvorimod selve kogezonen kun opvarmes indikrekte gennem den varme, som kogegrejet afgiver.

Fra en tændt kogeplade/zone kan der komme en let brummen eller kliklyd. Dette er helt normale lyde for en induktionskogeplade.

Bemærk: Ikke alle gryder/pander er egnet til induktionskogeplader.

Egnet kogegrej

- Kun gryder og pander med magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål, støbejern).

Uegnet kogegrej

- Aluminium og kobber uden magnetisk bund. Kogegrej af glas, keramik og stentøj. Kogegrej i rustfrit stål uden magnetisk bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende:

Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet. Fyld lidt vand i kogegrejet og anbring det på en kogezone med en passende diameter. Tænd for zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte varmeindstilling erstattet af symbolet [U].

Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen betydning.

Sensitive touch

Pladen er udstyret med et elektronisk finger-touch betjeningspanel med sensitive touch-taster, integreret i pladen. Ved en let berøring af et symbol aktiveres den tilhørende funktion. Så snart elektronikken har registreret ønsket, lyder der enten et bib-signal, en kontrollampe lyser, et bogstav eller et nummer vises i displayet.

Berør kun en tast ad gangen.

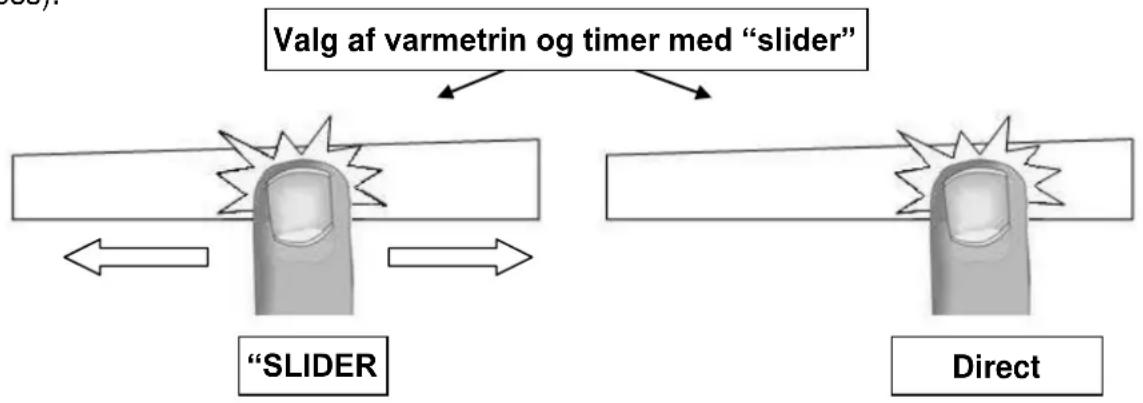

Indstilling af varmetrin og timer med "SLIDER"

For at vælge varmetrin med slideren, trækker du din finger hen over slideren. ∅nsker du ikke at "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det varmetrin, du ønsker (Direct access).

Sådan tænder du for kogepladen

• Tænde-/Sluk for kogepladen:

Hvad vil du Betjeningspanel Display

Tænde Tryk på [0/l] 4 x [0] blinker

Slukke Tryk på [0/I] Tomt eller [H]

• Tænde-/slukke for en kogezone:

Hvad vil du Betjeningspanel Display

Vælge zone Tryk på [0] for den zone, du ønsker [0] og indikatoren tænder

Vælge varmetrin eller Træk fingeren hen over "SLIDEREN" [0] til [9] eller [U]

justere varmetrin og træk mod højre eller venstre

Hvis der ikke foretages noget inden for 20 sekunder vender elektronikken tilbage til startpunktet.

Automatisk registrering af manglede/uegnet kogegrej

Induktionen virker ikke:

• hvis der ikke er stillet kogegrej på kogezonen, eller hvis kogegrejet ikke er egnet til induktionskogeplader. Displayet viser [U]. Symbolet forsvinder igen, när egnet kogegrej placeres på kogezonen.
• hvis kogegrej fjernes fra en kogezone, afbrydes kogezonen automatisk. Displayet viser [U]. Symbolet forsvinder, när De igen placerer kogegrejet på kogezonen. Kogezonen fortsætter på samme varmetrin som før.

Efter brug slukkes kogezonen. Lad ikke funktionen [U] være aktiv.

Restvarmeindikator

Så længe en kogezone stadig er varm efter brug, lyser symbolet for restvarmeindikatoren [H] for at angive, at kogzonens overfladetemperatur er over 60°C. Rør derfor ikke ved kogezonen, og stil ikke varmefølsomme ting på en kogeplade, så længe symbolet er tændt.

Vær opmærksom på at børn ikke lægger mærke til restvarmeindikatorne, der lyser som et tegn på varme kogezoner. Hold derfor øje med børn så længe restvarmeindikatorne lyser.

Bemærk: Så længe der lyser et [ H ], kan De benytte restvarmen fra den/de varme zone/zoner som simrezoner. På den måde kan De holde Deres mad varm, og spare energi.

Boosterfunktion

Kogezonerne er udstyret med en boosterfunktion [ P ], dvs. en "varmeforstærker". Når denne funktion er slået til, arbejder kogezonerne i et tidsrum på 5 minutter på varmetrin 9 med en ekstra høj effekt. Boosteren er beregnet til fx hurtigt at kunne opvarme store mængder vand.

Efter de 5 minutter skiftes automatisk tilbage til det normale varmetrin 9 og kontrollampen slukker.

- Sådan tændes/slukkes boosterfunktionen:

Hvad vil du Betjeningspanel Display

Vælge zone Tryk på [0] for den zone, du ønsker [0] og kontrolindikatoren tænder

Starte booster-funktionen Tryk på [P] [P]

Stoppe booster-funktionen Træk fingeren hen over "SLIDEREN" [P] til [0] eller tryk på [P] [9]

- Sådan fungerer booster-funktionen:

2 kogezoner er udstyret med boost. Boosterens ekstra høje effekt kan kun opnås ved, at varmeeffekten på anden kogezone reduceres. Mens boosteren er aktiv, kan de andre zoner altså kun køre på varmetrin [6] eller

[8]. Dette gælder også, selvom du har valgt en højere indstilling. Det vises ved, at kogezonen med den reducerede effekt først blinker 9 og derefter skifter til [6] eller [8].

Boosteren er aktiv Varmetrin reduceres på anden zone: (fx: varmetrin 9)

[ P ] lyser i displayet [ 9 ] skifter til [ 6 ] eller [ 8 ] afhængig af zonevalg

Timerfunktion

Ved hjælp af timeren kan De indstille længden af tilberedningstiden. Timeren kan bruges samtidigt på alle 4 zoner. Du har ydermere mulighed for at indstille forskellige tilberedningstider på hver zone (fra 0 til 99 minutter).

- Indstilling/justering af timeren:

Eksempel: 16 minutter på varmetrin 7 :

Sådan gør du Betjeningspanel Display

Vælg zone Tryk på [0] for den zone, du ønsker [0] og kontrolindikatoren tænder

Vælg varmetrin til [7] Træk fingeren hen over "SLIDEREN" [7]

Vælg « Timer » Tryk på timerdisplayet [ CL ] [ 00 ]

Indstil enerne til [ 6 ] Træk fingeren hen over “SLIDEREN” [ 0 lyser ] [ 6 blinker ]

Bekræft enerne Tryk på timerdisplayet [06] [0 blinker] [6 lyser]

Indstil tierne til [ 1 ] Træk fingeren hen over “SLIDEREN” [ 1 blinker ] [ 6 lyser ]

Bekræft tierne Tryk på timerdisplayet [16] [16]

Timeren er indstillet og zonen kører på det valgte varmetrin, indtil den når [ 00 ].

- Slukning af timeren:

Eksempel: 13 minutter på varmetrin 7:

Sådan gør du Betjeningspanel Display Vælg zone Tryk på [7] for den zone, du ønsker [7] og kontrolindikatoren tænder

Vælg « Timer » Tryk på timerdisplayet [ 13 ] [ 13 ]

Nulstil enerne til [0] Træk fingeren hen over "SLIDEREN" [1 lyser] [0 blinker]

Bekræft enerne Tryk på timerdisplayet [ 10 ] [ 1 blinker ] [ 0 lyser ]

Nulstil tierne til [0] Træk fingeren hen over "SLIDEREN" [0 blinker] [0 lyser]

Bekræft tierne Tryk på timerdisplayet [00] [00]

- Automatisk stop efter endt tilberedning:

Efter endt tilberedningstid blinker [00] i timerdisplayet, og der lyder et signal. Hvis du ønsker at slukke for lydsignalet trykker du på [ 00 ].

- brug af timeren som minutur:

Eksempel: 29 minutter:

Sådan gør duTænd kogepladen	BetjeningspanelTryk på [ 0/l ]	DisplayKontrolindikatorerne tilkogezonerne lyser
Vælg « Timer »Indstil enernetil [ 9 ]	Tryk på timerdisplayet [ CL ]	[ 00 ]
	Træk fingeren hen over “SLIDEREN”	[ 0 lyser ] [ 9 blinker ]
Bekræft enerneIndstil tiernetil [ 2 ]	Tryk på timerdisplayet [ 09 ]	[ 0 blinker ] [ 9 lyser ]
	Træk fingeren hen over “SLIDEREN”	[ 2 blinker ] [ 9 lyser ]
Bekræft tierne	Tryk på timerdisplayet [ 29 ]	[ 29 ]

Efter få sekunder holder kontrollampen op med at blinke, hvilket betyder, at timeren er indstillet.

Efter endt tilberedningstid blinker [00] i timerdisplayet, og der lyder et signal. Hvis De ønsker at slukke for lydsignalet, trykker De på [ 00 ]. Kogepladen slukker.

Opkogningsautomatik

Når opkogningsautomatikken er aktiveret, varmer kogezonen automatisk på højeste varmetrin, og skifter derefter ned det til valgte varmetrin til videre tilberedning. Opkogningstiden er afhængig af det valgte varmetrin.

• Sådan aktiveres opkogningsautomatikken:

Sådan gør du Betjeningspanel Display
Vælg zone tænder	Tryk på [0] for den zone, du ønsker	[0] og kontrolindikatoren
Indstil varmetrin 9 til [9]	Træk fingeren hen over “SLIDEREN”	Går fra [0] til [9]
Aktiver opkogningsautomatik	Kør “SLIDEREN” hen på [9] igen med [A]	[9] blinker skiftevis
Vælg varmetrin til videre tilberedning f.eks. 7 til [7] med [A]	Træk fingeren hen over “SLIDEREN” [7] blinker skiftevis	[9] til [8] [7]

• Sådan deaktiveres opkogningsautomatikken:

Sådan gør duVælg zone	Betjeningspanel	Display	[7] blinker
		Tryk på [7] for den zone, du ønsker
skiftevis med [A]
Vælg varmetrin	Træk fingeren hen over “SLIDEREN”		[1] til [9] eller [U]

Pausefunktion

Hvis du pludselig har brug for at forlade kogepladen under tilberedningen, men snart efter genoptager tilberedningen, kan du med fordel benytte "Pausefunktionen". Med denne funktion kan du stoppe kogepladen og genstarte på samme varmetrin, när du ønsker.

Hvad vil du	Betjeningspanel	Display	____
Aktivere pause	kogezonerne	Tryk på [ S ] -tasten	[ II ] lyser i displayene til
Deaktivere pause		Tryk på [ S ] -tasten	Kontrolindikatoren blinker
		Tryk på en tast eller “SLIDEREN”	Kontrolindikatoren slukker

Recall-funktion

Hvis man ved en fejltagelse er kommet til at slukke for pladen, kan med ved hjælp af recall-funktionen hurtigt genoptage alle indstillinger. For at genoptage alle indstillinger skal man, inden for 6 sekunder efter pladen er blevet slukket, tænde den igen. Inden for yderligere 6 sekunder skal pausetasten aktiveres. Pause-funktionen (recall-funktionen) kan kun udføres, hvis mindst en zone er aktiv (varmetrin 0 eller derover), og låsetasten ikke er aktiveret. Hvis ingen zoner er aktive, eller låsetasten er aktiveret, høres et akustisk signal.

Følgende indstillinger genoprettes:

• Varmetrin på alle zoner
• Timerindstillinger (minutter, sekunder)
• Hukommelse for dobbeltzonens yderzone
• Opkogningsautomatik
• Keep Warm

Sådan gør du:

• Tryk på [0/l]
  • Tryk på [ S ] inden for 6 sekunder

• Hurtig opvarmning af kolde retter uden spild
• Simrefunktion – hvor maden holdes varm

- Aktivering af « Keep warm » funktionen:

Sådan gør du	Betjeningspanel____ Display____
Vælg zone	Tryk på [0] for den zone, du ønsker [0.] til [9] eller [H]
Aktivering	Tryk på [U] eller vælg med “SLIDEREN”[U]
Deaktivering	Tryk på en tast eller “SLIDEREN” [0] til [9] eller [H]

Funktionen kan bruges på alle fire zoner, og kan benyttes på alle fire zoner samtidigt. Når kogegrejet tages af kogezonen, fungerer zonen som en simrezone i 10 minutter. Keep warmfunktionen kan max benyttes 2 timer ad gangen.

Bro Funktion

Med denne funktion kan man kombinere de to venstre zoner. Boosterfunktionen kan ikke anvendes, när brofunktionen er aktiv.

Sådan gør duTænd for kogepladen4 display	BetjeningspanelTryk på [0/I]	Display[0] eller [H] på de
Aktiver brofunktionen	Tryk på tasterne for de to venstre zoner	[0] vises i området[Π] vises på denbagerste zone.
∅ge varmetrin	Glid med “SLIDEREN”[1 til 9] eller display [U]	[1 til 9] eller [U]
Deaktivere brofunktionen	Tryk på tasterne til zonerne	[0] eller [H] på de to zoner

Låsetast

Aktivering af låsetasten hindrer, at man ved en fejl kommer til at slukke for kogepladen. Brug af låsetasten beskytter også mod fejlbetjening, mens pladen er tændt, og mod uheld under rengøringen af pladen. Man kan låse alle tasterne på betjeningspanelet med undtagelse af tænd/sluk-tasten.

Sådan gør du Betjeningspanel Display Start Tryk på [0/I] [0] eller [H] på 4

displays

Lås pladen Tryk samtidigt på [P] og [0] Ingen ændring på det forreste højre zonedisplay Tryk igen på displayet [0] [L] på 4 displays

Sådan gør du Betjeningspanel Display Start Tryk på [0/l] [L] på 4 displays

Inden for 5 sekunder efter start:

Lås pladen op Tryk samtidigt på [P] og [0] el [H] på 4 displays [L] på det forreste højre zonedisplay Tryk på [P] Ingen lys i displayene

KOGEGREJ OG INDSTILLINGSOMRÅDER

Egnet kogegrej

- Kun gryder og pander med magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål, støbejern).

Uegnet kogegrej

- Aluminium og kobber uden magnetisk bund.

Kogegrej af glas, keramik og stentøj.

Kogegrej i rustfrit stål unden magnetisérbar bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende :

Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet.

Fyld lidt vand i kogegrejet og anbring det på en kogezone med en passende diameter. Tænd for zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte varmeindstilling erstattet af symbolet [U]. Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen betydning.

Indtil en vis grænse tilpasser kogezonerne sig automatisk til kogegrejets størrelse. Dog skal kogegrejet have en min. bunddiameter, som svarer til angivelserne i tabellen på side 5. For at opnå det bedste resultat anbefaler vi, at kogegrejets placeres midt på zonen.

Indstillingsområder

1 - 2	Smelte Genopvarmning	Sauce, smør og chokolade Færdiglavede retter
2 - 3	Simre Optøning	Ris, budding, sukker og sirup Grøntsager, fisk og frosne varer
3 - 4	Dampning	Grøntsager, fisk og kød
4 - 5	Videretilberedning efter kogning	Kartofler, suppe, pasta og friske grøntsager
6 - 7	Kogning Simre	Kød, æg og pølser Gullasch
7 - 8	Kogning	Kartofler
9	Stegning Opkogning	Steaks og æggekage Vand
P (Boost)	Stegning Opkogning	Steaks Opkogning af større mængder vand

RENG∅RING OG VEDLIGEHOLDELSE

Pas på at ting af plastik, alufolie o. lign. ikke kommer i kontakt med en tændt kogezone. Skulle det ske, skal De omgående fjerne det påbrændte ved hjælp af en glasskraber, og derefter rense pladen med et specialrensemiddel. Samme forholdsregel gælder ved et evt. spild af sukker, marmelade eller andre sukkerholdige madvarer på en varm kogezone.

Sørg for at såvel kogegrej som kogezoner er helt tørre, inden kogegrejet tages i brug.

Rengør aldrig pladen med ætsende eller slibende rengøringsmidler, og brug aldrig en kniv til at fjerne fastsiddende overkog.

Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater

Hvis De regelmæssigt behandler pladen med et specialrensemiddel, holder den sig pæn og bliver samtidig modstandsdygtig over for snavs og pletter. Vask derefter pladen med koldt vand og tør til sidst omhyggeligt overfladen af.

FEJLS∅GNINGSOVERSIGT

Kogepladen/kogezonerne kan ikke tændes

• Kogegrejet er uegnet.
• Der er ikke strøm til pladen.
• Der er sprunget en sikring.
• Låsetasten er aktiveret.
• Betjeningstasterne er dækket til med vand eller fedt.
• Betjeningspanelet er tildækket.

Et [U] lyser i displayet

• Der er ikke kogegrej på zonen.
• Kogegrejet er uegnet.
• Kogegrejets diameter passer ikke til kogezonen.

Et [E] lyser i displayet

- Elektronikfejl. Tag stikket ud og ring efter en servicemontør.

Der står [L] i kogezonedisppplayene :

- Se afsnittet "Låsetast".

Kogezonen/kogezonerne slukker mens den/de er i brug

• For at undgå overophedning slukker og tænder kogezonen/kogezonerne.
• Kogezonen/kogezonerne har været tændt i meget lang tid.
• Betjeningstasterne er dækket til.
• Tomt kogegrej med overophedet bund.

Afkølingsblæseren fortsætter efter slukning

- Dette er helt normalt – blæseren stopper automatisk, når kogepladen er tilstrækkelig afkølet.

Displayet viser [ Er03 ] :

- Betjeningstasterne er i berøring med væske eller andet objekt. Symbolet forsvinder automatisk fra displayet, når væsken eller objektet fjernes.

Displayet viser [ E2 ] eller [ EH ] :

- Kogepladen er overophedet. Lad den køle ned og tænd derefter igen.

Displayet viser [ E3 ] :

- Kogegrejet er ikke egnet. Brug egnet kogegrej.

Displayet viser [ E5 ] :

- Defekt netværk. Kontroller el-tilslutningen (volt).

Displayet viser [ E6 ] :

- Defekt netværk. Kontroller frekvensen (Hz).

Displayet viser [ E8 ] :

- Ventilationsåbningen er blokeret. Fjern blokeringen.

Displayet viser [ U400 ] :

- Kogepladen er ikke tilsluttet. Kontroller tilslutningen.

Hvis fejlkoderne fortsat lyser efter afhjælpning, kontaktes service.

MILJ∅BESKYTTELSE

• Emballagen er valgt ud fra miljømæssige hensyn og er genanvendeligt.

• Produktet indeholder dele, som kan skade miljøet, hvis de bortskaffes forkert. Delene er nødvendige for produktets funktionalitet.

• Produktet må ikke bortskaffes sammen med almindeligt husholdningsaffald.

• Sørg for at aflevere de kasserede produkt på nærmeste genbrugsplads.

Installationen skal foretages af en aut. installatør.

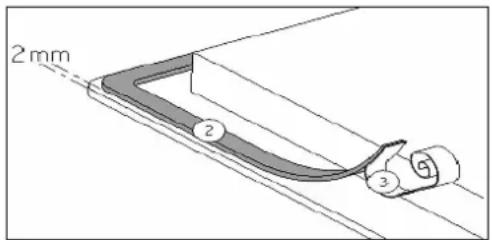

Sådan fastgøres tætningslisten

Den medleverede selvklæbende tætningsliste fastgøres langs pladens underkant. Pladen lægges i indbygningshullet og centreres. Tætningslisten sørger for, at der ikke trænger vand og fugt ned mellem kogeplade og bordplade. Det er derfor meget vigtigt, at De fastgør tætningslisten iht.

tegningen.

2mm 2 3 5

Fastgør tætningslisten (2) to millimeter fra glassets yderkant – efter De har fjernet den beskyttende papiroverflade (3)

Indbygning

Udskæringsmål:

	Udskæring i bordplade		Kogepladens glasoverflade
Type	Bredde	Dybde	Bredde	Dybde	Tykkelse
WIF601FC	560	490	590	520	4

• Afstanden fra væg (bagvæg og/eller sidevæg) til pladen skal være min 50mm.
• Kogepladen har varmebeskyttelsesklasse Y. Det betyder, at der på den ene side af pladen og på bagsiden må være høje skabe, mens der på den anden side ikke må være skabe, der er højere end kogepladen.
• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Indbygningspladen skal være varmefast og i stand til at modstå temperaturer på op til 100°C. Det samme gælder for side/bagvægge i umiddelbar nærhed af kogepladen.
• Nogle materialer, der ofte bruges til fremstilling af bordplader, tåler ikke fugt. Brug derfor en special lim for at beskytte udskæringen. Hvis bordpladen har pålimet laminat, skal såvel laminatet som limen være varmefast.
• Installer ikke pladen over en opvaskemaskine eller en ikke ventileret ovn.
• For at sikre god ventilation omkring kogepladen skal De sørge for, at der er en afstand på 20mm fra pladens underside til evt. ovn eller anden form for afdækning.
• Hvis der monteres en skuffe under kogepladen, må der under ingen omstændigheder placere brandfarlige/brandbare objekter i denne skuffe.
• Afstanden mellem kogepladen og en emhætte skal følge de retningslinjer, der gives i emhættens brugsanvisning.
• Sørg for at elkablet ikke klemmes efter installering.
• ADVARSEL: Benyt kun producentens plejemidler, plejemidler foreslåede af producenten og beskrevet i brugsanvisningen samt vedlagte plejemidler. Brugen af uegnede plejemidler kan forårsage skade.

EL-TILSLUTNING

• Kogepladen må kun tilsluttes af en autoriseret montør.
• Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
• Producenten/importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.
• Pladens strømforsyning skal have en flerpolet afbryder. Kontaktåbningen skal være mindst 3mm og kontakten bør være placeret i nærheden af pladen.
• Tilslutning må ikke ske ved hjælp af en forlængerledning eller adapter.
• Kablet må kun udskiftes af en autoriseret montør.
• De finder de nødvendige tilslutningsdata på typeskiltet.

Vigtigt!

• Dette apparat skal tilsluttes 230 V\~ 50 / 60 Hz.
• Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
• Kogepladen skal tilsluttes iht. nedenstående + tilslutningsdiagram.
• Tilslutningsboksen findes på undersiden af kogepladen. Låget åbnes ved hjælp af en skruetrækker. Stik den ind i åbningen og åbn låget.

Land	Tilslutningsforhold	Tilslutning	Kablets tværsnit	Kabeltype	Amp.
DK-S-FIN	230V~1F+N 50/60Hz	1 fase + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~2F+N 50/60Hz	2 faser + N	4 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *
N	230V~2F 50/60Hz	2 faser	3 × 2,5 mm^2	H 05 VV - FH 05 RR - F	25 A *

* Kalkuleret efter standard EN 60 335-2-6

GARANTI

Der ydes 2 års reklamationsret på fabrikations- og materialefejl på Deres nye kogeplade, gældende fra den dokumenterede købsdato. Garantien omfatter materialer, arbejdsløn og kørsel. Ved henvendelse om service bør De oplyse kogepladens navn og serienummer. Disse oplysninger findes på typeskiltet. Skriv evt. oplysningerne ned her i brugsanvisningen, så De har dem ved hånden. Det gør det lettere for servicemontøren at finde de rigtige reservedele

Garantien dækker ikke:

Fejl og skader, som ikke skyldes fabrikations- og materialefejl Hvis der er brugt uoriginale reservedele Hvis anvisningerne i brugsanvisningen ikke er fulgt Hvis ikke installationen er sket som anvist Hvis ikke-faglæerte har installeret eller repareret produktet

Transportskader

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelse i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Ubegrundede servicebesøg

Hvis man tilkalder en servicemontør, og det viser sig, at man selv kunne have rettet fejlen, ved fx. at følge anvisningerne her i brugsvejledningen eller ved at skifte en sikring i sikringsskabet, påhviler det Dem selv at betale for servicebesøget.

Erhvervskøb

Erhvervskøb er ethvert køb af apparater, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til almindelig husholdning.

SERVICE

For rekvirering af service og reservedele i Danmark, ring venligst på nedenstående nummer, og du vil blive omdirigeret til den serviceinstans nærmest dig. Ring på 70 25 23 03

SIKKERHETSANVISNINGER 22

BESKRIVELSE AV PLATETOPPEN 26

TEKNISKE DATA....26

BETJENINGSPANEL 27

BETJENING AF KOGEPLADEN 27

DISPLAY 27

VENTILASJON 27

OPPSTART OG BETJENING 28

INDUKSJONSPRINSIPPET 28

SENSITIVE TOUCH....28

INNSTILLING AV VARMETRINN OG TIMER MED "SLIDER" 28

SLIK SLÄR DU PÅ PLATETOPPEN 29

AUTOMATISK REGISTRERING AV MANGLENDE/IKKE-EGNET KOKEKAR 29

RESTVARMEINDIKATOR 29

BOOSTERFUNKSJON 29

TIMERFUNKSJON 30

OPPKOKINGSAUTOMATIKK 31

PAUSEFUNKSJON 31

RECALL-FUNKSJON 32

- Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om

- platetoppen har fått en skade, må du ta kontakt med en autorisert servicemontør. Du må IKKE ta platetoppen i bruk hvis den er skadet.

- En induksjonsplatetopp må ikke bygges inn over en ovn som ikke har en kjølevifte.

- Er platetoppen bygget inn over en pyrolyseovn, må den ikke brukes mens det utføres pyrolyserens av ovnen.

- Platetoppen må først tas i bruk när den er installert. Bare på den måten kan du sikre deg at du ikke kommer i kontakt med strømførende deler.

- Pass på at ledninger fra små husholdningsapparater ikke kommer i berøring med en varm kokesone eller kommer i klemme i en varm ovnsdør.

• Pass på at du ikke brenner deg på den varme platetoppen.

- Hvis platen blir skadet eller revner, må du straks slå av strømmen til platetoppen og tilkalle en servicemontør.

Hvis du ikke har foretatt deg noe innen 20 sekunder, går elektronikken i ventemodus.

Så lenge en kokesone stadig er varm etter bruk, lyser restvarmeindikatoren [ H ] for å vise at konesonens overflatetemperatur er over 60° C. Derfor må konesonen ikke røres. Sett heller ikke varmefølsomme gjenstander på en kokesone så lenge restvarmeindikatoren lyser.

Merk: Så lenge en [ H ] lyser, kan du utnytte restvarmen fra de(n) varme sonen(e) til småkoking. På den måten kan du holde maten varm og spare energi.

Boosterfunksjon

Eksempel: 16 minutter på varmetrinn 7 :

Eksempel: 13 minutter på varmetrinn 7 :

• Kokekaret er ikke egnet
• Platetoppen får ikke strøm
• Det har gått en sikring
• Betjeningssperren er aktivert
• Betjeningstastene er dekket med vann eller fett
• Betjeningspanelet er tildekket

En [U] lyser på displayet

• Det står ikke noe kokekar på kokesonen
• Kokekaret er ikke egnet
• Kokekarets diameter passer ikke til kokesonen

En [ E ] lyser på displayet

- Kokeplaten er ikke tilsluttet. Kontroller tilslutningen til nett.

Garantien dekker ikke

Display Betydelse Funktion

Sätta på booster-funktionen Tryck på [P] [P]

Aktivering Tryck på [ U ] eller välj med

"SLIDERN" [U]

Deaktivering Dra fingret över "SLIDERN" [0] till [9] eller [H]

Keep warm-funktionen fungerar på alla 4 zoner samtidigt.
