BRUGSANVISNING WIMP 828 Witt

Brugsanvisning DK Induktionskogeplade

• Læs venligst brugsanvisningen inden De tager kogepladen i brug. På den måde beskytter De Dem selv og undgår skade på kogepladen.
• Gem denne brugsanvisning, så De kan drage nytte af den ved evt. senere spørgsmål.
• Hvis pladen overdrages/sælges skal brugsanvisningen følge kogepladen og gives til den nye ejer.
• Før De tager kogepladen i brug, skal De omhyggeligt fjerne al emballage og undersøge, om kogepladen er beskadiget. Hvis kogepladen er beskadiget, eller hvis De er i tvivl om, at kogepladen har en skade, skal De kontakte en autoriseret servicemontør. De må IKKE tage pladen i brug, hvis den er beskadiget.
• En skade skal straks anmeldes til den butik, hvor De har købt kogepladen.
• Kogepladen er kun beregnet til normalt husholdningsbrug. Al anden brug er ikke tilladt, og kan være farligt. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes forkert betjening eller uhensigtmæssig brug af pladen.
• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Kogepladen skal installeres i henhold til gældende love og regler.
• Forsøg aldrig selv at reparere pladen. Reparation må kun foretages af en autoriseret servicemontør. Usagkyndig reparation kan medføre betydelig risiko for brugeren.

Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.

- Tag aldrig stikket ud af stikkontakten ved at trække i ledningen.

- Benyt ikke apparatet med ekstern timer eller separat fjernbetjening

• FORSIGTIG: Hold opsyn med tilberedningsprocessen. En kortvarig tilberedningsproces skal altid holdes løbende under opsyn.
• Pladen skal ekstrabeskyttes (jordforbindes) jf.

Stærkstrømsreglementet. Producenten/ importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.

• Lad aldrig børn lege med kogepladen eller anvende den uden opsyn fra voksne.
• Glem ikke, at en kogezone bliver meget varm i brug, og at den også er varm i nogen tid efter, at den er slukket. Lad derfor aldrig en gryde eller pande, der indeholder varm olie/varmt fedtstof stå på kogezonen uden at holde øje med den.
• Lad aldrig kogepladen være uden opsyn, når De arbejder med fedt eller olie. Overophedet fedt eller olie kan selvantænde og sætte ild til emhætten. Brandfare!
• Hvis fedt eller olie begynder at brænde, må De aldrig forsøge at slukke ilden med vand. Ilden skal kvæles med et klæde eller med skum fra en ildslukker.
• Overpladen på Deres nye kogeplade er lavet af glaskeramik. Den er meget stærk, men kan dog gå i stykker, hvis man f.eks. taber spidse eller skarpe ting ned på den.
• En induktionskogeplade må ikke indbygges over en ovn, der ikke har en afkølingsblæser.
• Er pladen indbygget over en pyrolyseovn, må den ikke bruges under pyrolyserensningen af ovnen.
• En evt. skuffe lige under kogepladen må ikke indeholde brandfarlige genstande, som fx sprayflasker.
• Kogepladen må ikke indbygges over opvaskemaskiner, vaskemaskiner, tørretumblere eller kølemøbler, idet den ret høje strålevarme fra pladen vil kunne beskadige nævnte produkter.
• Benyt først kogepladen när den er indbygget. Kun herved kan De sikre Dem, at De ikke kommer i kontakt med strømførende dele.
• Brug kun kogegrej med en tyk og plan bund. Aldrig gryder/pander med uslebet eller ridset bund, idet sådanne materialer kan ridse pladen. Sørg også for at kogegrejets bund er helt ren, idet selv små sandkorn kan lave ridser i pladen.

- Sæt aldrig varmt kogegrej hen over betjeningstasterne, idet elektronikken nedenunder herved kan blive beskadiget.

- Flambér aldrig direkte under en emhætte, idet fedtfiltrene kan antændes af flammerne fra flamberingen.

- Pas på at ledningen fra små husholdningsapparater ikke kommer i kontakt med en varm kogezone eller kommer i klemme i en varm ovnlåge.

- Opvarm aldrig lukkede beholdere (fx konservesdåser) på en kogezone, idet sådanne beholdere kan sprænges på grund af det tryk, der opstår i dem.

- ADVARSEL: Brandfare: Benyt ikke pladen som opbevaringsplads.

- Benyt aldrig kogepladen som fralægningsplads for fx genstande af metal. Metallet kan opvarmes, smelte eller evt. bryde i brand ved varmen fra en tændt/restvarmen fra en slukket kogezone.

- Tænd aldrig for en kogezone uden at sætte kogegrej på den, og sæt aldrig tomt kogegrej på en tændt kogezone.

- Sukker i fast eller flydende form, plast eller alufolie må ikke komme i berøring med den varme kogeplade. Disse stoffer smelter, klæber sig fast og kan ved afkøling forårsage ridser eller brud på kogepladen. Hvis det alligevel kommer i berøring med kogepladen, skal De slukke for den og fjerne sukkeret, plasten eller alufolien fra den endnu lune kogeplade. De skal bruge en glasskraber til at fjerne det med. Pas på ikke at brænde Dem på den endnu varme kogeplade.

- Hvis pladen bliver beskadiget, eller der kommer brud på den, skal De straks afbryde strømmen, og kontakte en servicemontør.

- Anvend aldrig kraftige rengøringsmidler, midler med skurende virkning som fx grill- og ovnspray, plet- eller rustfjerner eller en svamp med ridsende overflade.

- Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater

• Opbevar ikke magnetisérbare genstande, fx kreditkort, lommeregnere og disketter tæt ved en tændt kogeplade, da de derved kan beskadiges.
• Personer med pacemakere bør tænke på, at der i umiddelbar nærhed af en tændt induktionskogeplade opstår et magnetisk felt, som evt. kan have indflydelse på pacemakeren. I tvivlstilfælde bør De kontakte Deres læge.
• Ved skrotning af en kogeplade bør De sørge for at klippe samtlige kabler over helt inde ved pladen, så den ikke kan være til fare for børn. Sørg for at bringe produktet til et autoriseret genbrugscenter for at sikre en miljømæssig korrekt destruering. Tænk også på, at produktet kan indeholde dele, der kan genbruges.
• Forsøg ALDRIG at slukke ild med vand. Sluk i stedet for kogepladen og kvæl ilden f.eks. med et låg eller et brandtæppe.

BRUGEN AF DÅRLIG KVALITET KOGEGREJ ELLER MAGNETISKE ADAPTERE (TIL BRUG VED BENYTTELSE AF IKKE-MAGNETISK KOGEGREJ) MEDF∅RER BORTFALD AF GARANTIEN PÅ PRODUKTET.

ÅRSAGEN ER, AT OMTALTE PRODUKTER BESKADIGER KOGEPLADENS ELEKTRONISKE KOMPONENTER SAMT GLAS.

Tekniske data

Type	WIMP598708_828
Total effektRelativt energiforbrug for kogepladen, ECkogeplade**	7400 W180.5 Wh/kg
Forrest til venstreMinimum bunddiameter på egnet kogegrej***Normal*Booster / Dobbelt-booster*Kategori for standard kogegrej**Energiforbrug ECcw**	210x190 mm∅ 110 mm2100 W2500 / 3000 WA186.4 Wh/kg
Bagerst til venstreMinimum bunddiameter på egnet kogegrej***Normal*Booster / Dobbelt-booster*Kategori for standard kogegrej**Energiforbrug ECcw**	210x190 mm∅ 110 mm2100 W2500 / 3000 WB188 Wh/kg
Bagerst til højreMinimum bunddiameter på egnet kogegrej***Normal*Booster / Dobbelt-booster*Kategori for standard kogegrej**Energiforbrug ECcw**	210x190 mm∅ 110 mm2100 W2500 / 3000 WB188 Wh/kg
Forrest til højreMinimum bunddiameter på egnet kogegrej***Normal*Booster / Dobbelt-booster*Kategori for standard kogegrej**Energiforbrug ECcw**	210x190 mm∅ 110 mm2100 W2500 / 3000 WC159.5 Wh/kg

*Den angivne effekt kan variere afhængig af kogegrejets størrelse og materiale.

** Beregnet efter metoden til måling af ydeevne (EN 60350-2).

*** Minimum bunddiameter afhænger af mængden af magnetisk materiale i kogegrejet.

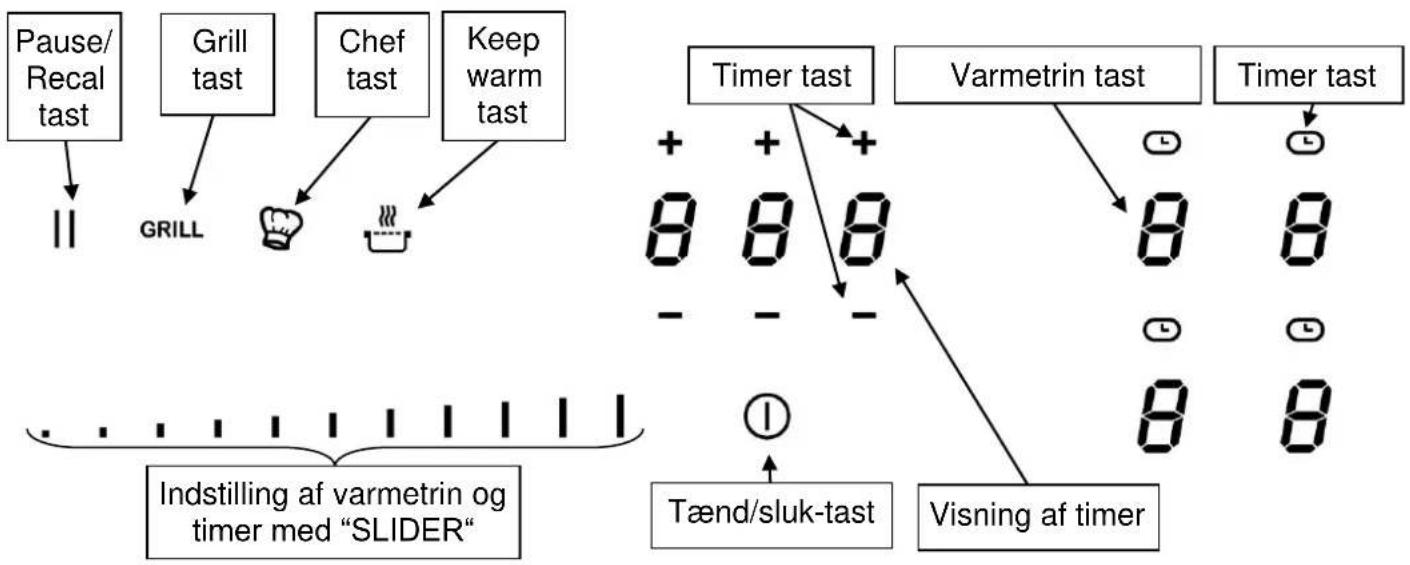

Betjeningspanel

BETJENING AF KOGEPLADEN

Display

Display Betydning Funktion

1. Nul Kogezonen er aktiveret.

1...9 Varmetrin Vælg varmetrin.

U Induktionen virker ikke Uegnet/manglende kogegrej.

A Opkogningsautomatik Opkogningsautomatik aktiveret.

E Fejlmelding Elektronikfejl.

H Restvarme Kogezonen er stadig ffvarm.

Kølesystemet er fuldautomatisk. Køleblæseren sørger for, at kogepladen ikke bliver overophedet. Køleblæseren starter og stopper automatisk efter behov.

Under hver kogezone ligger der en induktionsspole. Når zonen tændes, frembringer denne spole et magnetfelt, som så danner (inducerer) induktionsstrømme i kogegrej, som har magnetiserbar bund. Herved opvarmes kogegrejets bund, hvorimod selve kogezonen kun opvarmes indikrekte gennem den varme, som kogegrejet afgiver.

Fra en tændt kogeplade/zone kan der komme en let brummen eller kliklyd. Dette er helt normale lyde for en induktionskogeplade.

Bemærk: Ikke alle gryder/pander er egnet til induktionskogeplader.

Egnet kogegrej

- Kun gryder og pander med magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål, støbejern).

Uegnet kogegrej

- Aluminium og kobber uden magnetisk bund. Kogegrej af glas, keramik og stentøj. Kogegrej i rustfrit stål uden magnetisk bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende:

Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet.* Fyld lidt vand i kogegrejet og anbring det på en kogezone med en passende diameter. Tænd for zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte varmeindstilling erstattet af symbolet [U].

Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen betydning.

Sensitive touch

Pladen er udstyret med et elektronisk finger-touch betjeningspanel med sensitive touch-taster, integreret i pladen. Ved en let berøring af et symbol aktiveres den tilhørende funktion. Så snart elektronikken har registreret ønsket, lyder der enten et bib-signal, en kontrollampe lyser, et bogstav eller et nummer vises i displayet.

Berør kun en tast ad gangen.

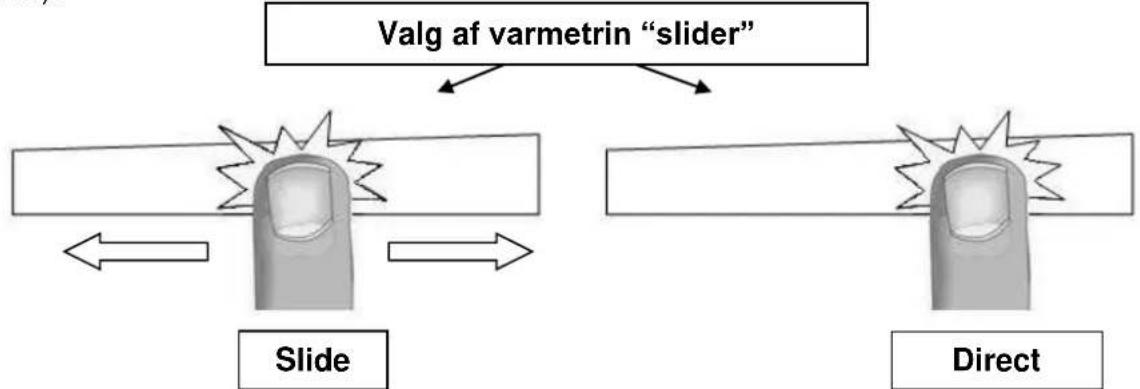

Indstilling af varmetrin "SLIDER"

For at vælge varmetrin med slideren, trækker du din finger hen over slideren. ∅nsker du ikke at "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det varmetrin, du ønsker (Direct access).

*Bemærk: Effekten er afhængig af indholdet af magnetisk jern. Noget kogegrej indeholder meget lidt magnetisk jern, hvilket forlænger opkogningstiden. I værste fald kan elektronikken ikke registrere kogegrejet.

Sådan tænder du for kogepladen

• Tænde-/Sluk for kogepladen:

Hvad vil du		Betjeningspanel	Display
Tænde	Tryk på [ ]	[0]	1
Slukke	Tryk på [ ]	Tomt eller [ H 1]

• Tænde-/slukke for en kogezone:

Hvad vil du	Betjeningspanel	Display
Vælge varmetrin eller justere varmetrin	Træk fingeren hen over “SLIDEREN” og træk mod højre eller venstre	[0] til [P]
Slukke for zonen eller tryk på [0]	Træk hen til [0] med “SLIDEREN” [0] eller [H]	[0] eller [H]

Hvis der ikke foretages noget inden for 20 sekunder vender elektronikken tilbage til startpunktet.

Automatisk registrering af manglede/uegnet kogegrej

Induktionen virker ikke:

- hvis der ikke er stillet kogegrej på kogezonen, eller hvis kogegrejet ikke er egnet til induktionskogeplader. Displayet viser [U]. Symbolet forsvinder igen, når egnet kogegrej placeres på kogezonen.

- hvis kogegrej fjernes fra en kogezone, afbrydes kogezonen automatisk. Displayet viser [U]. Symbolet forsvinder, når De igen placerer kogegrejet på kogezonen. Kogezonen fortsætter på samme varmetrin som før.

Efter brug slukkes kogezonen. Lad ikke funktionen [U] være aktiv.

Restvarmeindikator

Så længe en kogezone stadig er varm efter brug, lyser symbolet for restvarmeindikatoren [ H ] for at angive, at kogzonens overfladetemperatur er over 60°C. Rør derfor ikke ved kogezonen, og stil ikke varmefølsomme ting på en kogeplade, så længe symbolet er tændt.

Vær opmærksom på at børn ikke lægger mærke til restvarmeindikatorne, der lyser som et tegn på varme kogezoner. Hold derfor øje med børn så længe restvarmeindikatorne lyser.

Bemærk: Så længe der lyser et [ H ], kan De benytte restvarmen fra den/de varme zone/zoner som simrezoner. På den måde kan De holde Deres mad varm, og spare energi.

Boosterfunktion

Kogezonerne er udstyret med en boosterfunktion [ P ], dvs. en "varmeforstærker". Når denne funktion er slået til, arbejder kogezonerne i et tidsrum på 5 minutter på varmetrin 9 med en ekstra høj effekt. Boosteren er beregnet til fx hurtigt at kunne opvarme store mængder vand.

Efter de 5 minutter skiftes automatisk tilbage til det normale varmetrin 9 og kontrollampen slukker.

- Sådan tændes/slukkes boosterfunktionen:

Hvad vil du Betjeningspanel Display

Starte booster-funktionen Tryk på [P] [P]

Stoppe booster-funktionen Træk fingeren hen over "SLIDEREN" [P] til [0] eller tryk på [P] [9]

- Sådan fungerer booster-funktionen:

2 kogezoner er udstyret med boost. Boosterens ekstra høje effekt kan kun opnås ved, at varmeeffekten på anden kogezone reduceres. Mens boosteren er aktiv, kan de andre zoner altså kun køre på varmetrin [6] eller

[8]. Dette gælder også, selvom du har valgt en højere indstilling. Det vises ved, at kogezonen med den reducerede effekt først blinker 9 og derefter skifter til [6] eller [8].

Boosteren er aktiv Varmetrin reduceres på anden zone: (fx: varmetrin 9)

[ P ] lyser i displayet [ 9 ] skifter til [ 6 ] eller [ 8 ] afhængig af zonevalg

Bemærk: To zoner i samme side kan ikke køre på max. effekt samtidigt.

Dobbelt booster funktion

Den dobbelte booster har to indstillinger:

->Trin 1 – Displayet viser [ P ]

Hvis den dobbelte booster aktiveres arbejder den kogezone med en ekstra høj effekt i 5 minutter.

• Aktivering/deaktivering af den dobbelte booster:

• Den dobbelte booster kan også aktiveres direkte [ P ]:

Hvad vil du Betjeningspanel Display

Vælge den zone Tryk på [ 0 ] [ 0 . ]Aktivere boosteren Tryk på [ P ] [ P ]Aktivere den dobbelte booster Tryk på [ P ] [ og P ]Deaktivere den dobbelte booster Tryk på [ - ] [ 9 ]

- Sådan fungerer booster-funktionen:

Kogepladen er udstyret med en maks. total effekt, som betyder, at hvis den dobbelte booster aktiveres, så kræver elektronikken, at effekten på den forreste højre zone reduceres. Displayet til den forreste højre zone blinker [ P ] i nogle få sekunder, hvorefter den viser det tilladte varmetrin [ 0 ] for denne zone.

Timerfunktion

Timeren kan bruges samtidigt på alle zoner. Du har ydermere mulighed for at indstille forskellige tilberedningstider på hver zone fra 1 minutter til 1 time og 59 minutter (vises [1.59]).

• Indstilling/justering af timeren:

Sådan gør du	Betjeningspanel		Display
Vælg zone	Tryk på den zone, du ønsker	[0]
Vælg varmetrin		Træk fingeren hen over "SLIDEREN"	[1] til [P]
Vælg "Timer"		Tryk på [◎]	Timer display tændt
Reducer tiden		Tryk på [-] på timerdisplayet	Tid i min. fald
∅ge tiden	Tryk på [+] på timerdisplayet	[0.50]

Efter få sekunder stopper displayet [ ∅med at blinke. Tiden bekræftes og timeren starter.

• For at stoppe tilberedningstiden:

Sådan gør duVælg "Timer"	Betjeningspanel	DisplayTryk på [ [ ]	Timerdisplay[ 0.50 ][ 000 ]
Stop tiden		Tryk på [-] til [ 0.00 ]
Hvis der er kodet flere tider ind, gentag ovenstående procedure.

- Brug af timeren som minutur

Minuturet er en selvstændig funktion. Det stopper så snart varmezonerne starter op. Hvis minuturet er tændt samtidig med at kogepladen er slukket, vil timeren fortsætte indtil tiden er gået.

Sådan gør du	Betjeningspanel	Display
Tænd kogepladen		Tryk på [ 1 ] i 2 sekunder	[0]
Vælg "Timer"		Tryk på [000] på timerdisplayet	[000]
Reducer tiden		Tryk på [-] på timerdisplayet	Tid i min. fald
∅ge tiden	Tryk på [ + ] på timerdisplayet	[0.50]
Efter få sekunder stopper displayet [min] med at blinke. Tiden bekræftes og timeren starter.

- Automatisk stopfunktion ved endt tilberedning:

Efter endt tilberedningstid blinker [ 000 ], og der lyder et signal. Hvis De ønsker at slukke for lydsignalet og blinkene, trykker De på displayet [ 000 ]

Opkogningsautomatik

Alle kogezonerne er udstyrede med en opkogningsautomatik. Når opkogningsautomatikken er aktiveret, varmer kogezonen automatisk på højeste varmetrin, og skifter derefter ned til det valgte varmetrin til videre tilberedning.

- Sådan aktiveres opkogningsautomatikken:

Sådan gør du Betjeningspanel Display

Vælg varmetrin Træk fingeren hen over

- Sådan deaktiveres opkogningsautomatikken:

Sådan gør du Betjeningspanel Display

Vælg varmetrin Træk fingeren hen over "SLIDEREN" [0] to [9]

Pausefunktion

Hvis du pludselig har brug for at forlade kogepladen under tilberedningen, men snart efter genoptager tilberedningen, kan du med fordel benytte "Pausefunktionen". Med denne funktion kan du stoppe kogepladen og genstarte på samme varmetrin, när du ønsker.

Sådan gør du Betjeningspanel Display

Aktiver pause Tryk på [ II ] i 2 sekunder [ II ] og kontrollys

tænder

Deaktiver pause Tryk på [ II ] i 2 sekunder Foregående indstilling

Recall-funktion

Efter at have slukket for kogepladen ( ), kan man ved hjælp af recall-funktionen hurtigt genoptage den seneste indstilling.

• Varmetrin på alle zoner (Booster)
• Timerindstillinger (minutter, sekunder)
- Keep warm
- Opkogningsautomatik

Sådan gør du:

• Tryk på ( Ⓐi 2 sekunder.
• Tryk herefter [ II ] før lyset holder op med at blinke.
  Indstillingerne genaktiveres.

Zonen kontrolleres via en temperatursensor, og varmer zonen op til 70 °C, og holder temperaturen på 70 °C. Dette forhindrer vand i at koge over, eller at maden brænder på.

- Aktivering af "Keep warm" funktionen:

Sådan gør du Betjeningspanel Display

Vælg 70 °C Tryk på [ ] [ ]

Denne funktion gør det muligt at aktivere 2 kogezoner på samme tid og med samme funktioner som ved en enkelt kogezone.

Sådan qør du Betjeningspanel Display

Tænd for kogepladen Tryk på [ ] i 2 sekunder [ 0 ]

Aktiver brofunktionen Placer en pande på én af de to zoner,

som vil kunne kobles sammen, og tryk samtidigt på de to kontroltaster for at sammenkoble zonerne. [0] og [ ]

∅ge brofunktionen Træk fingeren hen over "SLIDEREN", varmetrinnet som angive

Deaktiver brofunktionen Tryk på begge kogezoner samtidigt [0]

Låsetast

For at undgå at indstillinger ændres ved en fejl, eller at børn leger med betjeningspanelet, kan det låses. Lås også betjeningspanelet under rengøring (alle taster låses undtagen Tænd/Sluk [ ① ]).

Sådan gør du Betjeningspanel Display

Lås kogepladen Tryk og hold et område på [ L ]

zonedisplayet nede i 3 sekunder og

tryk herefter på "SLIDEREN" og swipe fra venstre til højre.

Lås kogepladen op Tryk og hold et område på [0] og [H]

zonedisplayet nede i 3 sekunder og

fra højre til venstre.

Funktionen "Chef"

Med denne funktion tændes kogezoner

Aktiver "Chef"-funktionen Tryk på [ ]

Deaktiver "Chef"-funktionen Tryk på [ ]

Denne funktion gør det muligt at kombinere de to venstre zoner til en enkelt stor zone, og den gør det også muligt at bruge en grill optimalt ved at bruge de passende effektniveauer.

Effektniveauet er kun synligt på skyderen i form af bjælker.

Deaktiver Grill-funktion Tryk på [ GRILL ] [ 0 ]

Begrænsning af driftstid

Hver kogezone er udstyret med en driftstidsbegrænsning: Kogezonen slukkes automatisk efter et bestemt tidsrum, uden at der ændres på indstillingerne. Denne tid varierer i forhold til det valgte effektniveau som beskrevet i tabellen nedenfor.

Effektniveau	Driftstid (H : Min)
1	08:36
2	06:42
3	05:18
4	04:18
5	03:30
6	02:18
7	02:18
8	01:48
9	01:30

Egnet kogegrej

- Kun gryder og pander med magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål, støbejern).

Uegnet kogegrej

- Aluminium og kobber uden magnetisk bund.

Kogegrej af glas, keramik og stentøj.

Kogegrej i rustfrit stål unden magnetisérbar bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende :

Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet.*

Fyld lidt vand i kogegrejet og anbring det på en kogezone med en passende diameter. Tænd for zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte varmeindstilling erstattet af symbolet [U]. Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen betydning. Lydene stammer udelukkende fra kogegrejet.

Indtil en vis grænse tilpasser kogezonerne sig automatisk til kogegrejets størrelse. Dog skal kogegrejet have en min. bunddiameter, som svarer til angivelserne i tabellen på side 5. For at opnå det bedste resultat anbefaler vi, at kogegrejets placeres midt på zonen.

*Bemærk: Effekten er afhængig af indholdet af magnetisk jern. Noget kogegrej indeholder meget lidt magnetisk jern, hvilket forlænger opkogningstiden. I værste fald kan elektronikken ikke registrere kogegrejet.

Indstillingsområder

1 - 2	Smelte Genopvarmning	Sauce, smør og chokolade Færdiglavede retter
2 - 3	Simre Optøning	Ris, budding, sukker og sirup Grøntsager, fisk og frosne varer
3 - 4	Dampning	Grøntsager, fisk og kød
4 - 5	Videretilberedning efter kogning	Kartofler, suppe, pasta og friske grøntsager
6 - 7	Kogning Simre	Kød, æg og pølser Gullasch
7 - 8	Kogning	Kartofler
9	Stegning Opkogning	Steaks og æggekage Vand
P og „ II	Stegning Opkogning	Steaks Opkogning af større mængder vand

RENG∅RING OG VEDLIGEHOLDELSE

Pas på at ting af plastik, alufolie o. lign. ikke kommer i kontakt med en tændt kogezone. Skulle det ske, skal De omgående fjerne det påbrændte ved hjælp af en glasskraber, og derefter rense pladen med et specialrensemiddel. Samme forholdsregel gælder ved et evt. spild af sukker, marmelade eller andre sukkerholdige madvarer på en varm kogezone.

Sørg for at såvel kogegrej som kogezoner er helt tørre, inden kogegrejet tages i brug.

Rengør aldrig pladen med ætsende eller slibende rengøringsmidler, og brug aldrig en kniv til at fjerne fastsiddende overkog.

Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater

Hvis De regelmæssigt behandler pladen med et specialrensemiddel, holder den sig pæn og bliver samtidig modstandsdygtig over for snavs og pletter. Vask derefter pladen med koldt vand og tør til sidst omhyggeligt overfladen af.

FEJLS∅GNINGSOVERSIGT

Kogepladen/kogezonerne kan ikke tændes

• Kogepladen er dårligt tilsluttet det elektriske netværk.
• Beskyttelsessikringen er slået fra.
• Søgefunktionen er aktiveret.
• De følsomme taster er dækket af fedt eller vand.
• En genstand er sat på en tast..

Et [U] lyser i displayet

• Der er ingen gryde på kogezonen.
• Gryden er ikke kompatibel med induktion.
• Grydens bunddiameter er for lille.

Et [E] lyser i displayet

• Det elektroniske system er defekt.
- Frakobl kogepladen, og sæt stikket i igen.
- Ring til eftersalg

Afbrydelse af en eller alle kogezoner:

• Sikkerhedssystemet fungerede.
• Du har glemt at afbryde kogezonen i lang tid.
• En eller flere følsomme taster er dækket til.
  • Gryden er tom, og dens bund er overophedet.
• Kogepladen har også en automatisk reduktion af Booster-niveauet og afbryder automatisk overophedning.

Kontinuerlig ventilation efter afbrydelse af kogepladen:

• Dette er ikke en fejl, blæseren kører kontinuerligt for at beskytte den elektroniske enhed.
• Ventilatorens køling stopper automatisk.

Opkogningsautomatikken fungerer ikke

• Kogezonen er stadig varm [H].
• Du har valgt varmetrin [9].

• Se afsnittet Keep warm-funktion.

[II] lyser i displayet:

- Se afsnittet Pause-funktion på.

Displayet viser [eller [Er03] :

- Displayet er dækket af væske eller et objekt. Symbolet forsvinder så snart, det er fjernet fra displayet.

Displayet viser [ E3 ] :

- Kogegrejet er ikke brugbart. Udskift kogegrejet.

Displayet viser [ E6 ] :

- Defekt netværk. Kontroller netværkets frekvens og spænding. Tjek sikring i husets eltavle.

Displayet viser [ E8 ] :

- Ventilationen til blæseren er blokeret. Fjern blokeringen.

Kontrolpanelet viser [E9]:

- Varmezonerne er overophedede. Lad enheden køle af i mindst 2 timer, og tænd den derefter igen.

Betjeningspanelet viser [ E5 ] :

- Kogezonerne kan ikke tændes. Kontakt venligst eftersalgsservice

Kontrolpanelet viser [EH] :

- De berørte kogezoner er slukket. Sluk for kogepladen, og lad den køle af.

Hvis der ikke vises nogen fejlkode, og brugergrænsefladen ikke reagerer på noget tastetryk, skal du kontrollere forsyningsspændingen for manglende ledninger, manglende broer og forkert tilslutning til 400 V.

Hvis fejlkoderne fortsat lyser efter afhjælpning, kontaktes service.

MILJ∅BESKYTTELSE

• Emballagen er valgt ud fra miljømæssige hensyn og er genanvendeligt.

• Produktet indeholder dele, som kan skade miljøet, hvis de bortskaffes forkert. Delene er nødvendige for produktets funktionalitet.

• Produktet må ikke bortskaffes sammen med almindeligt husholdningsaffald.

• Sørg for at aflevere de kasserede produkt på nærmeste genbrugsplads.

Installationen skal foretages af en aut. installatør.

Sådan fastgøres tætningslisten

Den medleverede selvklæbende tætningsliste fastgøres langs pladens underkant. Pladen lægges i indbygningshullet og centreres. Tætningslisten sørger for, at der ikke trænger vand og fugt ned mellem kogeplade og bordplade. Det er derfor meget vigtigt, at De fastgør tætningslisten iht.

tegningen.

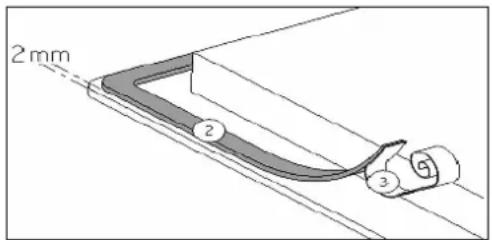

Fastgør tætningslisten (2) to millimeter fra glassets yderkant – efter De har fjernet den beskyttende papiroverflade (3)

VIGTIGT: Pladen må under ingen omstændigheder fuges fast, da den i tilfælde af service skal kunne afmonteres.

Indbygning

Udskæringsmål:

	Udskæring i bordplade		Kogepladens glasoverflade
Type	Bredde	Dybde	Bredde	Dybde	Tykkelse
WIMP598	560 mm	490 mm	590 mm	520 mm	4 mm
WIMP708	560 mm	490 mm	700 mm	520 mm	4 mm
WIMP828	670 mm	490 mm	820 mm	520 mm	4 mm

• Afstanden fra væg (bagvæg og/eller sidevæg) til pladen skal være min 50mm.
• Kogepladen har varmebeskyttelsesklasse Y. Det betyder, at der på den ene side af pladen og på bagsiden må være høje skabe, mens der på den anden side ikke må være skabe, der er højere end kogepladen.
• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Indbygningspladen skal være varmefast og i stand til at modstå temperaturer på op til 100°C. Det samme gælder for side/bagvægge i umiddelbar nærhed af kogepladen.
• Nogle materialer, der ofte bruges til fremstilling af bordplader, tåler ikke fugt. Brug derfor en special lim for at beskytte udskæringen.
  Hvis bordpladen har pålimet laminat, skal såvel laminatet som limen være varmefast.
• Installer ikke pladen over en opvaskemaskine eller en ikke ventileret ovn.
• For at sikre god ventilation omkring kogepladen skal De sørge for, at der er en afstand på 20mm fra pladens underside til evt. ovn eller anden form for afdækning.
• Hvis der monteres en skuffe under kogepladen, må der under ingen omstændigheder placere brandfarlige/brandbare objekter i denne skuffe.
• Afstanden mellem kogepladen og en emhætte skal følge de retningslinjer, der gives i emhættens brugsanvisning.
• Sørg for at elkablet ikke klemmes efter installering.

• ADVARSEL: Benyt kun producentens plejemidler, og plejemidler foreslåede af producenten og beskrevet i brugsanvisningen. Brugen af uegnede plejemidler kan forårsage skade.

• Kogepladen må kun tilsluttes af en autoriseret montør.

• Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
• Producenten/importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.
• Pladens strømforsyning skal have en flerpolet afbryder. Kontaktåbningen skal være mindst 3mm og kontakten bør være placeret i nærheden af pladen.
• Tilslutning må ikke ske ved hjælp af en forlængerledning eller adapter.
• Kablet må kun udskiftes af en autoriseret montør.
• De finder de nødvendige tilslutningsdata på typeskiltet.

Vigtigt!

• Dette apparat skal tilsluttes 220-240 V\~ 50 / 60 Hz.
• Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
• Kogepladen skal tilsluttes iht. nedenstående + tilslutningsdiagram.
• Tilslutningsboksen findes på undersiden af kogepladen. Låget åbnes ved hjælp af en skruetrækker. Stik den ind i åbningen og åbn låget.

Land	Tilslutningsforhold	Tilslutning	Kablets tværsnit	Kabeltype	Amp.
DK-S-FIN	220-240V~50 / 60Hz	1 fase + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~50 / 60Hz	2 faser + N	4 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
NO	220-240V~50 / 60Hz	2 faser	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Kalkuleret efter standard EN 60 335-2-6

Hyppig løsning og skruing af skruerne på tilslutningsboksen risikerer at skade effektiviteten af tætheden, når den er skruet fast. Det er derfor tilrådeligt at holde skrue og skrue til et minimum.

Sørg for, at kablerne er sat korrekt i og er skruet ordentligt ned.

4 uger efter installationen skal du sørge for at stramme skruerne i klemrækken igen.

Vigtigt! Sørg for at alle kabler er korrekt tilsluttet og fastgjort.

Producenten / leverandøren kan ikke holdes ansvarlig for produkt- eller personskader forårsaget pga. forkert installation eller manglende jordforbindelse.

GARANTI

Der ydes 2 års reklamationsret på fabrikations- og materialefejl på Deres nye kogeplade, gældende fra den dokumenterede købsdato. Garantien omfatter materialer, arbejdsløn og kørsel. Ved henvendelse om service bør De oplyse kogepladens navn og serienummer. Disse oplysninger findes på typeskiltet. Skriv evt. oplysningerne ned her i brugsanvisningen, så De har dem ved hånden. Det gør det lettere for servicemontøren at finde de rigtige reservedele

Garantien dækker ikke:

Fejl og skader, som ikke skyldes fabrikations- og materialefejl Hvis der er brugt uoriginale reservedele Hvis anvisningerne i brugsanvisningen ikke er fulgt Hvis ikke installationen er sket som anvist Hvis ikke-faglærte har installeret eller repareret produktet Ridser eller revner i glasset / misfarvning af glasset

Transportskader

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelse i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Ubegrundede servicebesøg

Hvis man tilkalder en servicemontør, og det viser sig, at man selv kunne have rettet fejlen, ved fx. at følge anvisningerne her i brugsvejledningen eller ved at skifte en sikring i sikringsskabet, påhviler det Dem selv at betale for servicebesøget.

Erhvervskøb

Erhvervskøb er ethvert køb af apparater, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til almindelig husholdning.

SERVICE

For rekvirering af service og reservedele i Danmark, ring venligst på nedenstående nummer, og du vil blive omdirigeret til den serviceinstans nærmest dig. Ring på 70 25 23 03

INNHOLD

INNHOLD 22

SIKKERHETSANVISNINGER....23

BESKRIVELSE AV PLATETOPPEN 27

TEKNISKE DATA 27

BETJENINGSPANEL....28

BETJENING AF KOGEPLADEN 28

DISPLAY....28

VENTILASJON 28

OPPSTART OG BETJENING 29

INDUKSJONSPRINSIPPET 29

EGNEDE KOKEKAR 29

IKKE-EGNEDE KOKEKAR 29

SENSITIVE TOUCH 29

- Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om

- platetoppen har fått en skade, må du ta kontakt med en autorisert servicemontør. Du må IKKE ta platetoppen i bruk hvis den er skadet.

- En induksjonsplatetopp må ikke bygges inn over en ovn som ikke har en kjølevifte.

- Er platetoppen bygget inn over en pyrolyseovn, må den ikke brukes mens det utføres pyrolyserens av ovnen.

- Platetoppen må først tas i bruk når den er installert. Bare på den måten kan du sikre deg at du ikke kommer i kontakt med strømførende deler.

• Pass på at du ikke brenner deg på den varme platetoppen.

- Hvis platen blir skadet eller revner, må du straks slå av strømmen til platetoppen og tilkalle en servicemontør.

Hvis du ikke har foretatt deg noe innen 20 sekunder, går elektronikken i ventemodus.

Så lenge en kokesone stadig er varm etter bruk, lyser restvarmeindikatoren [ H ] for å vise at konesonens overflatetemperatur er over 60° C. Derfor må konesonen ikke røres. Sett heller ikke varmefølsomme gjenstander på en kokesone så lenge restvarmeindikatoren lyser.

Merk: Så lenge en [ H ] lyser, kan du utnytte restvarmen fra de(n) varme sonen(e) til småkoking. På den måten kan du holde maten varm og spare energi.

Boosterfunksjon

• Den dobbelte boosteren kan også aktiveres direkte [P]:

Trykk og hold et område på

sonedisplayet nede i 3 sekunder og

Trykk og hold et område på

sonedisplayet nede i 3 sekunder og

En [U] lyser på displayet

• Det er ingen panne på kokesonen.
  • Gryten er ikke kompatibel med induksjon.
• Bunndiameteren på pannen er for liten

En [ E ] lyser på displayet

• Det elektroniske systemet er defekt.
• Koble fra og koble til platetoppen på nytt.
• Ring kundeservice.

Oppkokingsautomatikken virker ikke.

• Konesonen er stadig varm [H]
• Du har valgt varmetrinn [9]

- Displayet er dekket av væske eller et objekt. Symbolet forsvinner så snart det er fjernet fra displayet.

Displayet viser [ E3 ] :

- Kokekaret er ikke brukbart. Bytt kokekar.

Displayet viser [ E6 ] :

- Ventilatoren til viften er blokkert. Fjern blokkeringen.

Kontrollpanelet viser [ E9 ] :

- Konesonene kan ikke slås på. Ta kontakt med kundeservice

Kontrollpanelet viser [EH] :

Garantien dekker ikke

Display Betydelse Funktion
