BRUGSANVISNING 32-298 Biltema

Ladetryk-, olietryk- og olietemperatursensor, 2 m kabel til de respektive sensorer samt 1 m kabel til spændingsforsyning medfølger.

MONTERING

Måleren kan monteres i en indbygningsåbning, 60 mm, eller fritstående i det medfølgende instrumenthus.

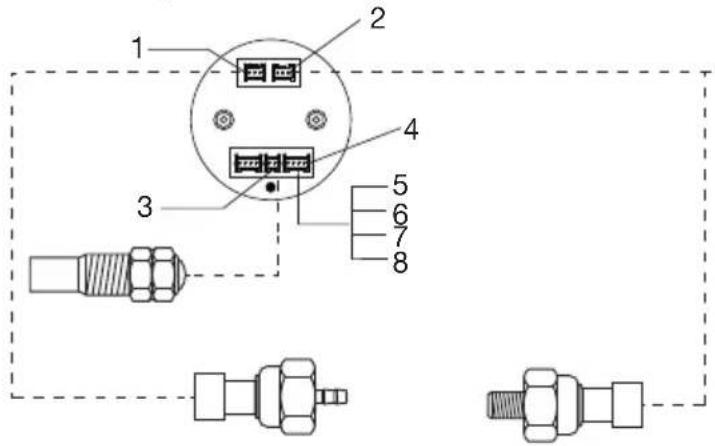

Tilslutning
Biltema 32-298 - MONTERING - 1

text_image 1 2 3 4 5 6 7 8
  1. Tilslutning af sensor til ladetryk
  2. Tilslutning af sensor til olietryk
  3. Tilslutning af sensor til olietemperatur
  4. Tilslutning af forsyningsspænding
  5. Rød - +12 V, batteri
  6. Sort - jord
  7. Hvid - +12 V, tænding
  8. Gul - +12 V, belysning til instrumentpanel

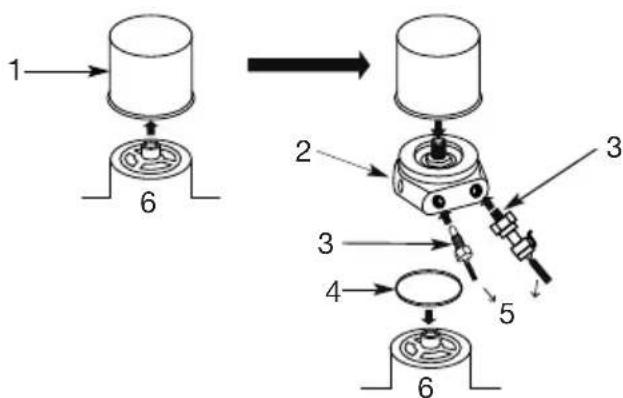

Tilslut sensor til olietryk og olietemperatur
Biltema 32-298 - MONTERING - 2

text_image 1 6 2 3 4 5 6
  1. Afmonter oliefi Iteret.
  2. Adapter til oliesensor (sælges separat)
  3. Gevindstørrelse 1/8 NPT. Gevindtætning
  4. O-ring
  5. Til måler
  6. Motor

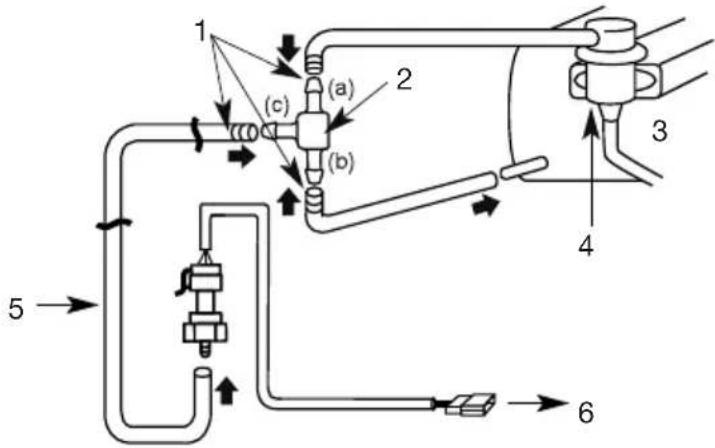

Tilslut sensor til ladetryk
Biltema 32-298 - MONTERING - 3

  1. Fastgør omhyggeligt med klemmer
  2. T-kryds
  3. Indsugning
  4. Brændstoftrykregulator
  5. Gummislange
  6. Til måler

INDSTILLING AF BAGGRUNDSFARVE

Baggrundsbelysningen kan indstilles i 7 forskellige farver. Vælg enten automatisk skift mellem de 7 farver eller en af de 7 farver.

Tryk på knappen på bagsiden af måleren for at vælge den ønskede baggrundsfarve. Vælg mellem slukket, automatisk farveskift eller fast farve (blå, rød, grøn, lilla, turkis, gul eller hvid).

INDSTILLING AF ADVARSELSTILSTAND

Ladetryk

Tryk og hold knappen på bagsiden inde i 5 sekunder, indtil visningspilen begynder at blinke. Tryk derefter et antal gange på knappen, indtil den ønskede indstilling vises. Angiv en værdi mellem -1 og +2 bar. Hvis ladetrykket overstiger den indstillede værdi, lyder der et bip.

Volt

Tryk og hold knappen på bagsiden inde i 8 sekunder, indtil Volt begynder at blinke. Tryk derefter et antal gange på knappen, indtil den ønskede indstilling vises. Angiv en værdi mellem 8 og 30 V. Hvis ladetrykket falder til under den indstillede værdi, lyder der et bip.

Olietryk

Tryk og hold knappen på bagsiden inde i 11 sekunder, indtil O. Press begynder at blinke. Tryk derefter et antal gange på knappen, indtil den ønskede indstilling vises. Angiv en værdi mellem 0 og 10 bar. Hvis olietrykket falder til under den indstillede værdi, lyder der et bip.

Olietemperatur

Tryk og hold knappen på bagsiden inde i 14 sekunder, indtil O.temp begynder at blinke. Tryk derefter et antal gange på knappen, indtil den ønskede indstilling vises. Angiv en værdi mellem 40 og 150 °C. Hvis olietemperaturen overstiger den indstillede værdi, lyder der et bip.
