BRUGSANVISNING 14-495 Biltema
b. La ikke barn leke med hagevognen, den er ikke et leketøy.
d. Plasser ikke last på kassens sider.
e. Bruk ikke vognen dersom en del er skadd eller løs.
1 stk. håndtaksfeste
4 stk. hjul
1 stk. hjulaksel
4 stk. läsemuttere M12
4 stk. skiver 12 mm
1 stk. bolt M8 x 60 med mutter og skive
g. Skru fast håndtaket med 1 stk. bolt M8 x 60, skive og låsemutter M8.
Læs manualen inden brug. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i fuld overensstemmelse med produktet.
1. TEKNISKE DATA
Art. nr.: 14-495
Lad volumen, strøget: ..... 70 liter
Størrelse lad: 95 x 52 x 21 cm
Størrelse uden håndtag: . . . 107 x 52 x 51 cm
Maks. last: 200 kg
Maks. tipbar last: 100 kg..
Dæk: 10" x 3,50-4"
Dæktryk: .... Maks. 2,1 bar
Hjullejer: .... Kuglelejer
2. SIKKERHEDSFORSKRIFTER
a. Læs ikke mere end 200 kg på vognen. Brug ikke tippeanordningen, når der er mere end 100 kg på vognen.
b. Lad ikke børn lege med havevognen. Det er ikke legetøj.
c. Fordel altid vægten jævnt på hele ladet.
d. Placer ikke last på ladets sider.
e. Vognen må ikke anvendes, hvis nogen af dens dele er beskadigede eller løse.
f. Vær forsigtig med skarpe genstande, så dækkene ikke beskadiges.
g. Pump ikke dækkene til tryk over 2,1 bar.
3. MONTERING:
1 stk. Låseanordning
2 stk. Ben højre/venstre
1 stk. Stel
1 stk. Håndtag
1 stk. Håndtagsbeslag
4 stk. Hjul
1 stk. Hjulaksel
Hvis noget er defekt eller mangler kontaktes nærmeste Biltema varehus. Nødvendigt værktøj: stjerneskruetrækker, skruetrækker med lige kærv og skiftenøgle.

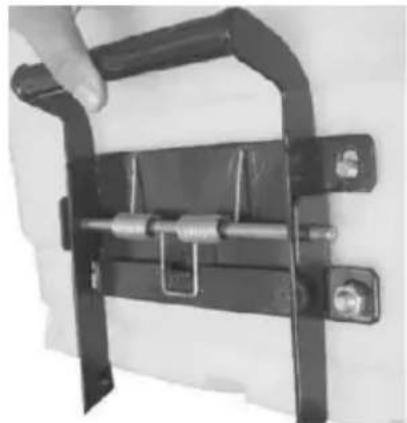

b. Placer ladet med bunden i vejret. Skru läseanordningen fast på ladet med 4 stk. bræddebolte M8 x 18, skiver og løsemøtrikker.

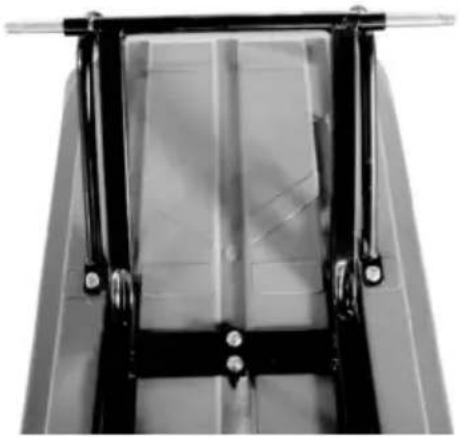

d. Placer stellet på ladet og før derefter hjulakslen gennem benet og stellet.
e. Monter 1 stk. hjul på hver af bagakslens sider og placer derefter en skive 12 mm ud fra hjulet og skru en låsemøtrik M12 fast. Monter derefter forhjulene med skiven på hjulets yderside.
f. Placer håndtaget i beslaget. Bemærk, at det kan monteres i to forskellige positioner. Vælg den ønskede position.
g. Skru håndtaget fast med 1 stk. bolt M8 x 60, skive og løsemøtrik M8.

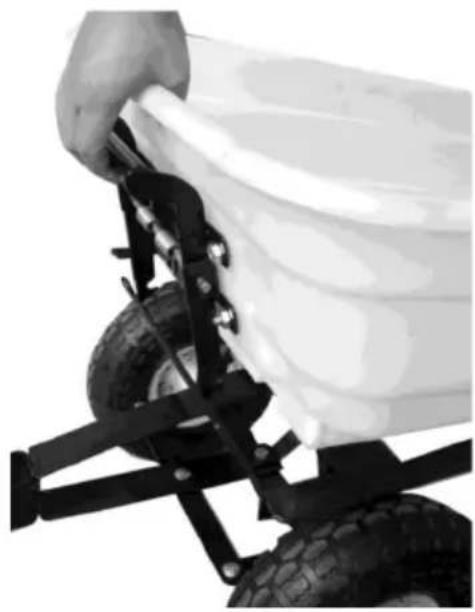

Ladet tippes ved at trykke ind og holde grebet om låsehåndtaget. Løft derefter ladet op, så indholdet tippes af. Når ladet er tömt, kontrolleres, at det er vandret og låst ordentligt fast. Advarsel! Når der tippes, må lasten aldrig veje mere end 100 kg.
