BRUGSANVISNING 14-087 Biltema

OBS! Stram ikke skruene helt før vognen er montert.

Monteringen går lettest om man er to personer.

1 stk. skruetrækker m. lige kærv.
2 stk skiftenøgler.

OBS! Spænd ikke skruerne helt til, før vognen er samlet. Den er lettest at samle, hvis to hjælpes ad.

ADVARSEL! Læs ikke mere end 250 kg på vognen.

Hav altid opsyn med børn, som bruger vognen. Vognen er ikke legetøj! Placer altid lasten jævnt på vognbunden.

Dækkene må ikke pumpes hårdere end 32 psi.

MONTERING

Baghjul

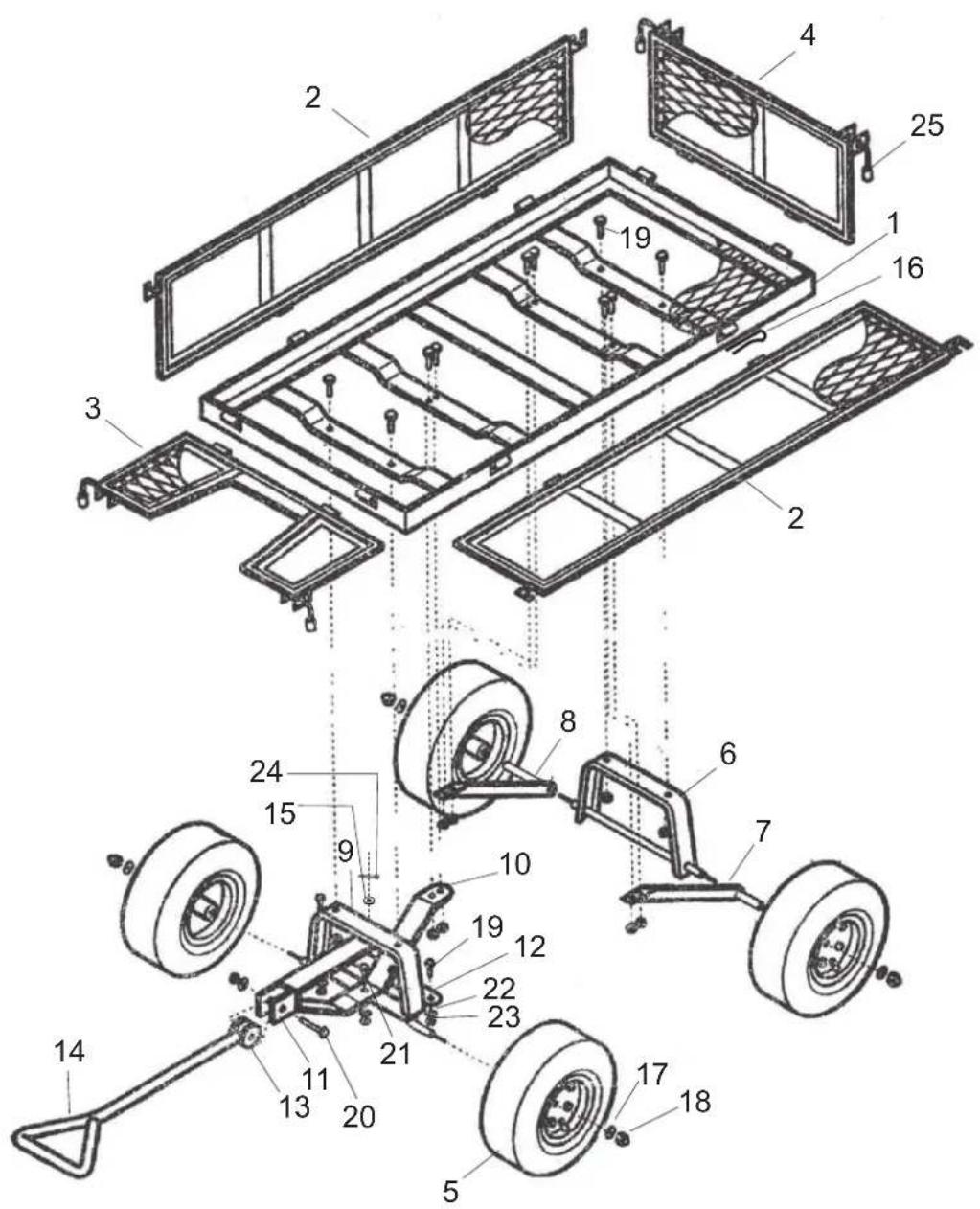

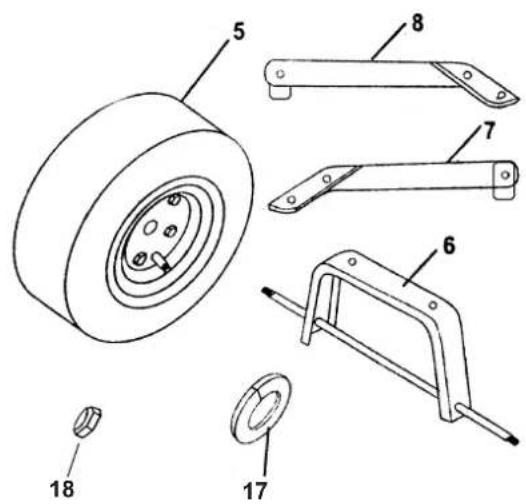

Dele.

5 Hjul
6 Bagakselstøtte
7 Venstre bagakselstiver
8 Højre bagakselstiver
17 Fjederskive
18 Stor låsemøtrik

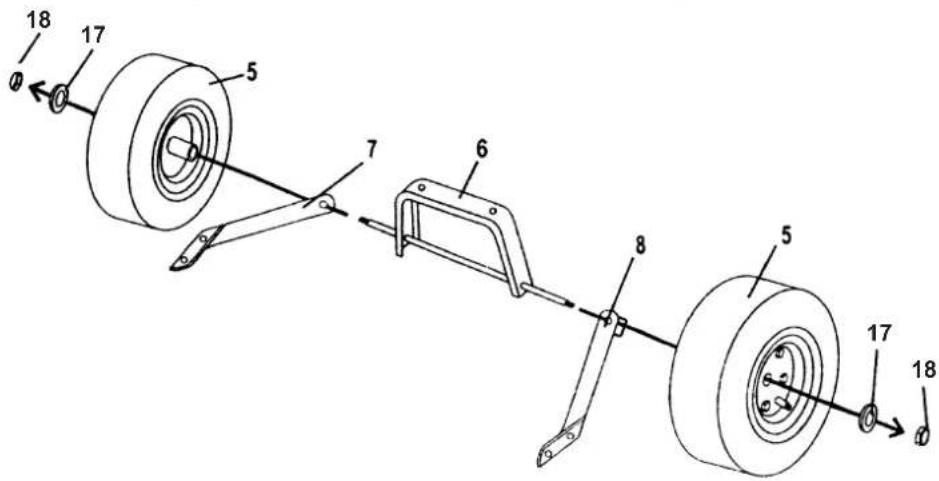

1. Sæt den venstre og højre bagakselstiver (7, 8) på bagakselstøttens (6) gevindstænger.
2. Sæt hjulet (5) på stangen.
3. Sæt hvert hjul fast med en fjederskive og en stor låsemøtrik (18). Stram låsemøtrikken i urets retning, indtil hjulet sidder fast.

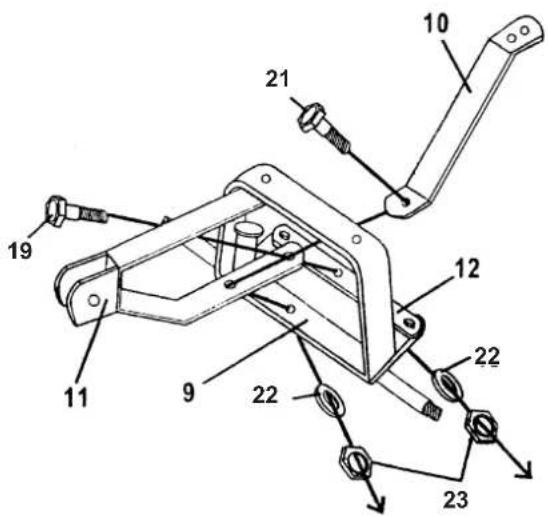

1. Sæt gaflen (11) og forakselstiveren (10) fast på forakselstøtten (9) med en M8 x 25 styrbolt (21). Lås med skive (22) og låsemøtrik (23). Spænd til med uret.
2. Sæt gaflen (11) på styrarmen (12) med en M8 x 15 styrbolt. Lås med skive (22) og låsemøtrik (23). Spænd til med uret.

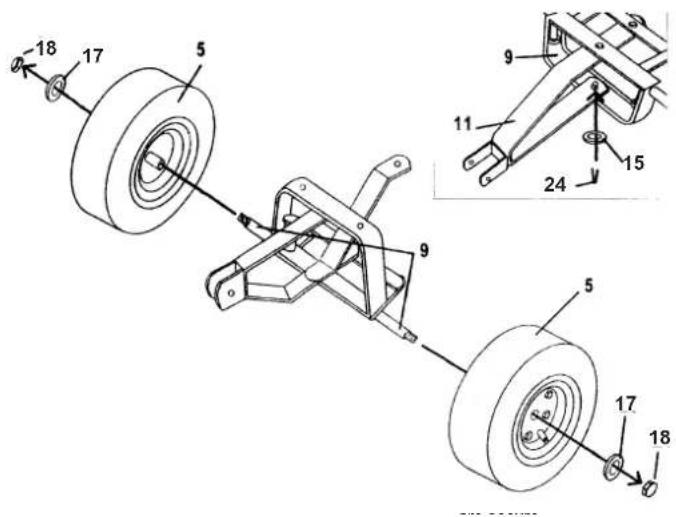

1. Sæt den anden side af gaflen på pinden på undersiden af forakselstøtten med den store gaffelskive (15). Lås med splitten (24). OBS! Brug en ligekærvet skruetrækker for at åbne splitten, så et af benene kan stikkes i pindens hul.
2. Sæt hjulene (5) på forakselstøttens (6) gevindstænger.
3. Sæt hvert hjul fast med en fjederskive (17) og en stor låsemørik (18). Stram låsemøtrikken med uret, indtil hjulet sidder fast.

13 Trækstangsbøsning

14 Håndtag

19 M8 x 15 styrbolt

20 M8 x 60 bolt

22 Skive

23 Låsemøtrik

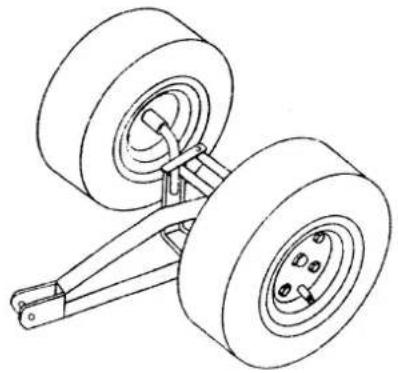

Færdigmonterede forhjul

Færdigmonterede baghjul

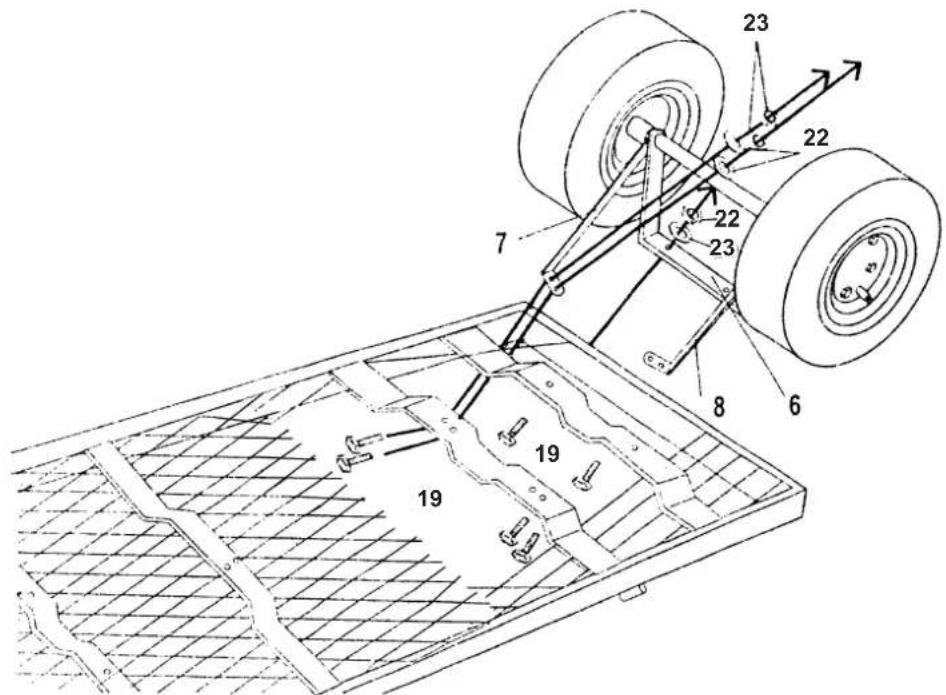

1. Placer vognbunden på hovedet. Påsætning baghjul: Sæt 2 stk. M8 x 15 styrbolte (19) i nedefra gennem bundstiver og bagakselstøtten. Sæt 4 stk. M8 x 15 styrbolte (19) i nedefra gennem bundstiver og venstre resp. højre bagakselstiver. Lås med skive (22) og låsemøtrik (23). Spænd til med uret.

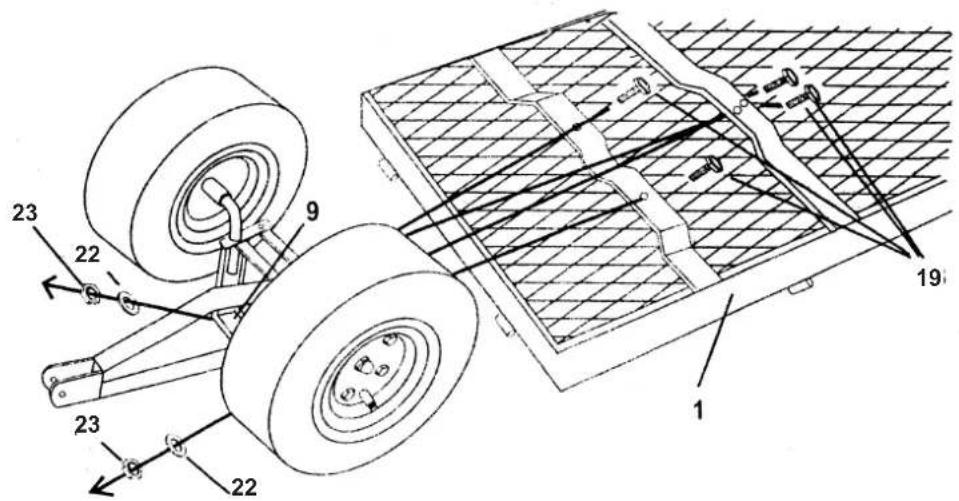

1. Påsætning forhjul: Sæt 4 stk. M8 x 15 styrbolte (19) i nedefra gennem bundstiver og forakselstøtten (9) samt gennem bundstiver og forakselstiveren (10). Lås med skive (22) og låsemøtrik (23). Spænd til med uret.

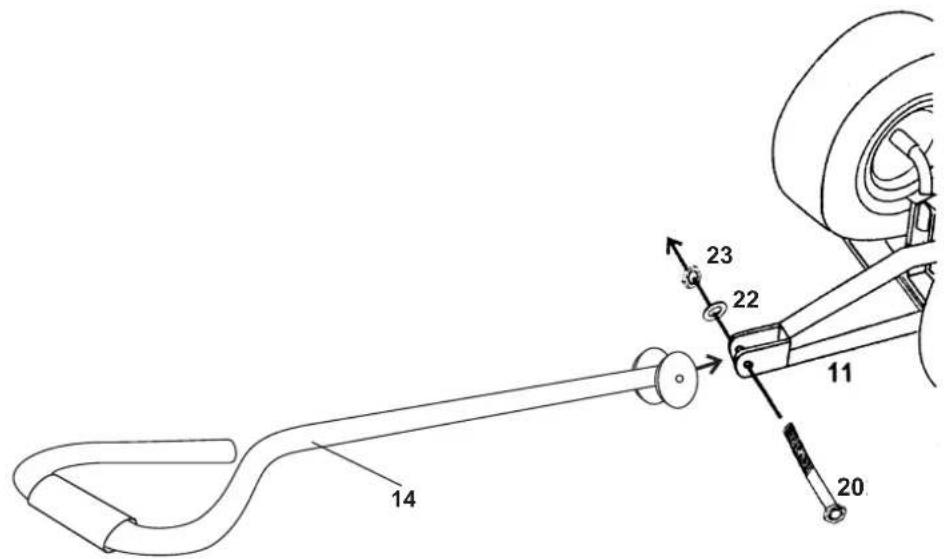

1. Sæt håndtaget (14) i trækstangsbøsningen (13) på gaflen og sæt fast med M8 x 60 bolten. Lås med skive (22) og låsemøtrik (23). Spænd til med uret.

14 20 11 22 23

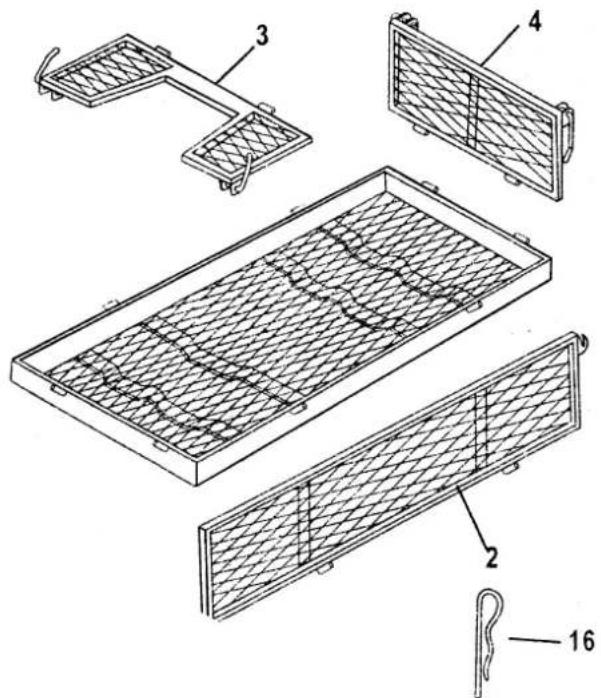

stel

2 Sideplade
3 Forplade
4 Bagplade
16 Split
25 Låsebøjle (formonteret)

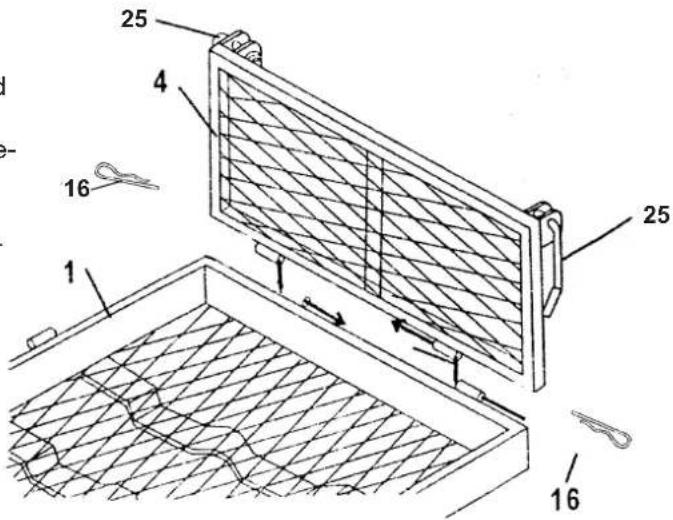

1. Sæt bagplade og sideplader fast på vognbunden med splitterne (16).
2. Sæt bagpladen fast på sidepladerne ved at sætte låsehåndtagene fast i krogene.
3. Sæt forpladen fast på vognbunden med splitterne.
4. Sæt forpladen fast på sidepladerne ved at sætte låsehåndtagene fast i krogene.
