BRUGSANVISNING 17-064 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. tekniske Data

Art.nr.: 17-064
Modell: 240L
Spenning: 12 V DC
Maks. strømforbruk: .....22 A
Maks. effekt: .....240 W
Maks. trykk: .....10 bar
Maks. luftmengde: .....30 l/min
Lampe: .....LED
Luftslange, spiral:....5 m
Elkabel: 3 m
Antall munnstykker: ... 3 stk. + 1 stk. adapter
Mål: 225 x 175 x 160 mm
Vekt: 2,8 kg

3. BrUksoMrÅDe

Minikompressoren er beregnet for å:

Minikompressoren skal ikke:

sikkerHetsforskrifter

Denne vejledning indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse vejledningen før brug og være særligt opmærksomme på disse symboler:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer eller materiel.

ADVARSEL! Viser, at der risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar vejledningen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal vejledningen følge maskinen.

2. tekniske Data

Art.nr.: 17-064
Model: 240L
Spænding: 12 V DC
Maks. strømforbrug: .....22 A
Maks. effekt: .....240 W
Maks. tryk: .....10 Bar
Maks. slagvolumen: .....30 l/min
Lygte:......LED
Luftslange, spiral:....5 m
Kabel:....3 m
Antal mundstykker: . . . 3 stk. + 1 stk. adapter
Mål: 225 x 175 x 160 mm
Vægt:....2,8 kg

3. anVenDeLsesoMrÅDe

Minikompressoren er beregnet til at:

• drives med en 12 V DC strømkilde.
- oppumpe bildæk, cykeldæk, fodbolde, badelegetøj, luftmadrasser og lignende oppustelige produkter i henhold til instruktionerne i denne brugsanvisning.

Minikompressoren må ikke:

• anvendes til iltslanger, højtryksdæk eller tilvirkninger indenfor levnedsmidler eller sygepleje.
  • bruges i kontinuerlig drift.

4. GenereLLe

sikkerHeDsinstrUktioner

Når der arbejdes med maskiner, skal der altid lægges mærke til følgende punkter. Vis også hensyn til arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og gasser udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
• Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn

og beskyttelsesbriller, hvis nødvendigt.

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet tilbehør og reservedele.
• Brug kun maskinen til det, som den er beregnet til.
• Overskrid ikke maskinens kapacitet.
• Efterlad aldrig maskinen ubevogtet, när motoren kører.

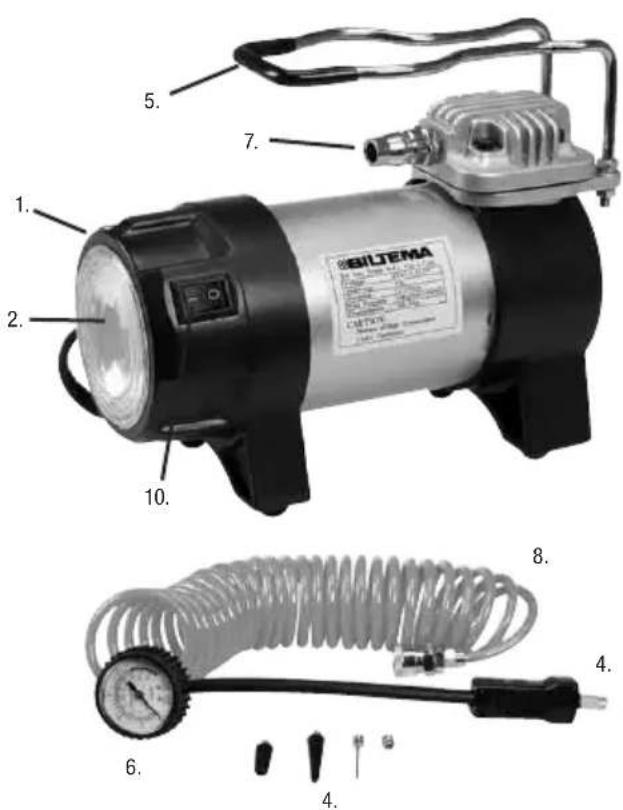

5. OVERSIGTSBILLEDE

1. Strømafbryder, kompressor ON/OFF
2. Arbejdslygte
3. Mundstykker
4. Holder til mundstykke
5. Bærehåndtag
6. Manometer
7. Indstiksnippel til luftslange
8. Luftslange
9. Lynkobling til minikompressor
10. Strømafbryder, lygte ON/OFF

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. BILTEMA CABOTOM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATIUM SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA SABATAA

6. SÆRLIGE

SIKKERHEDSINSTRUKTIONER

Når der arbejdes med minikompressoren, skal der især lægges mærke til følgende punkter:

• Overskrid ikke det anbefalede tryk under oppumpning. Få vejledning hos produktets producent, hvis du er usikker.
• Efterlad aldrig minikompressoren ubevogtet, når den pumper luft. Der er risiko for, at lufttrykket bliver så højt, at bildækket, eller emnet som oppumpes, eksploderer.
• Pumpehuset kan blive varmt og forårsage brandskader.
• Ret aldrig trykluftstrålen mod mennesker og dyr.

7. INSTRUKTION I BRUG

7.1 Anvendelse af kompressoren som luftpumpe

a. Kontroller, at alle slanger og koblinger på minikompressoren er hele.
b. Placer minikompressoren og genstanden, som skal oppumpes, på et jævnt underlag.
c. Monter et egnet mundstykke på mundstykkeholderen (4).
d. Slut mundstykket til ventilen på genstanden, som skal pumpes op. Kontroller, at mundstykket sidder ordentligt fast på luftventilen.
e. Sæt den røde batteriklemme til batteriets røde pluspol og sæt derefter den sorte batteriklemme til et jordet punkt på chassiset eller batteriets sorte minuspol. Sæt afbryderen (1) på position ON, hvorved kompressoren starter.
f. Pump, indtil det ønskede tryk er nået. Hvis nødvendigt aflæses manometeret (6).
g. Når det rette tryk er nået, slukkes minikompressoren ved at trykke afbryderen (1) ind i position OFF.
h. Fjern mundstykket.

OBS!

• Kompressoren er ikke beregnet til kontinuerlig drift. Efter 15 minutters brug, er der risiko for overophedning. Lad kompressoren køle i 30 minutter, hvis den overophedes.
• Hvis nødvendigt kobles en beskyttelse mod afladning til batteriet, så det ikke aflades for meget.

7.2 Anvendelse af lygte

For at tænde lygten trykkes afbryderen (10) ind i position ON. For at slukke lygten trykkes afbryderen (10) ind i position OFF.

8. TRANSPORT OG OPBEVARING

Opbevar minikompressoren tørt, uden for børns og andre uvedkommende personers rækkevidde.

9. SERVICE OG VEDLIGEHOLDELSE

Rengør aldrig maskinen med opløsningsmidler eller antændelige væsker. Brug kun en sæbeopløsning, men rengør aldrig elektriske komponenter med sæbeopløsningen.

Problemløsning

PROBLEM MULIG ÅRSAG L∅SNING
Kompressoren starter ikke. 1. Snavs i cigartænderudtaget.2. Ingen kontakt.	1. Rengør og blæs eventuel tobak bort.2. Kontroller, at kablet er helt og at batteriklemmerne sidder ordentligt fast og har god kontakt.
Kompressoren kører, men pumper ikke luft.	1. Utæthed på det oppustelige produkt.2. Utæthed ved koblinger eller slanger.	1. Kontroller produktet, som skal pumpes op; lap eller udskift det.2. Kontroller med sæbevand eller læksøger.
Kompressoren kører langsomt. 1.	Kompressoren er overophedet.2. Batteriet er afladet.3. For lav spænding.	1. Sluk kompressoren, fjern stikket og lad kompressoren hvile i 30 minutter.2. Lad batteriet op.3. Kontroller batteriets tilstand.

10. MILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage, og aflever det på en genbrugsplads, så det kasseres miljøvenligt.
