BRUGSANVISNING 32-224 Biltema

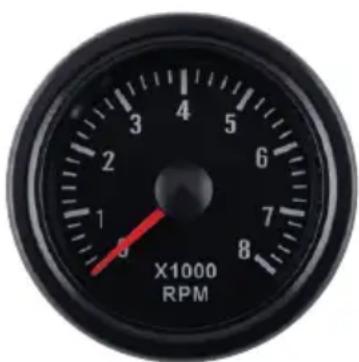

- Omdrejningstælleren er beregnet til indbygning i instrumentbrættet eller bilens midterkonsol.
- Instrumentet kræver en indbygningsåbning på ∅52 mm. Inden der laves hul, kontrolleres omhyggeligt, at der er mindst 68 mm luft bag instrumentbrættet/konsollen.
- Fjern omdrejningstællerens monteringsring og monter omdrejningstælleren forfra. Fastgør omdrejningstælleren med monteringsringen.
Omdrejningstælleren kan omstilles, så den passer til biler med 2, 3, 4, 5, 6 eller 8 cylindre. Omkobleren er placeret på omdrejningstællerens bagside. Sæt omkobleren midt for det tal, som er i overensstemmelse med motorens antal cylindre.
TILSLUTNING
- Tilslutning af omdrejningstælleren må kun ske, når motoren er kold, og tændingen er slukket.
- Fjern bilbatteriets minus (-) kabel.
- Slut kablet fra omdrejningstællerens "-" tilslutning (GND) til minus jord på motoren.
- Slut kablet fra omdrejningstællerens "+" tilslutning til +12 V i tændingslåsen.
- Slut omdrejningstællerens belysningstilslutning til bilens almindelige instrumentlys (via sikringsdåsen).
- Slut kablet fra omdrejningstællerens "S" tilslutning til bilens RPM signalkabel. Find kablet i bilens ledningsnet/elskema. OBS: Dette kabel må IKKE tilsluttes (røre ved) nogen positiv (+) tilslutning.
- Sæt bilbatteriets minus (-) kabel på plads efter afsluttet tilkobling.

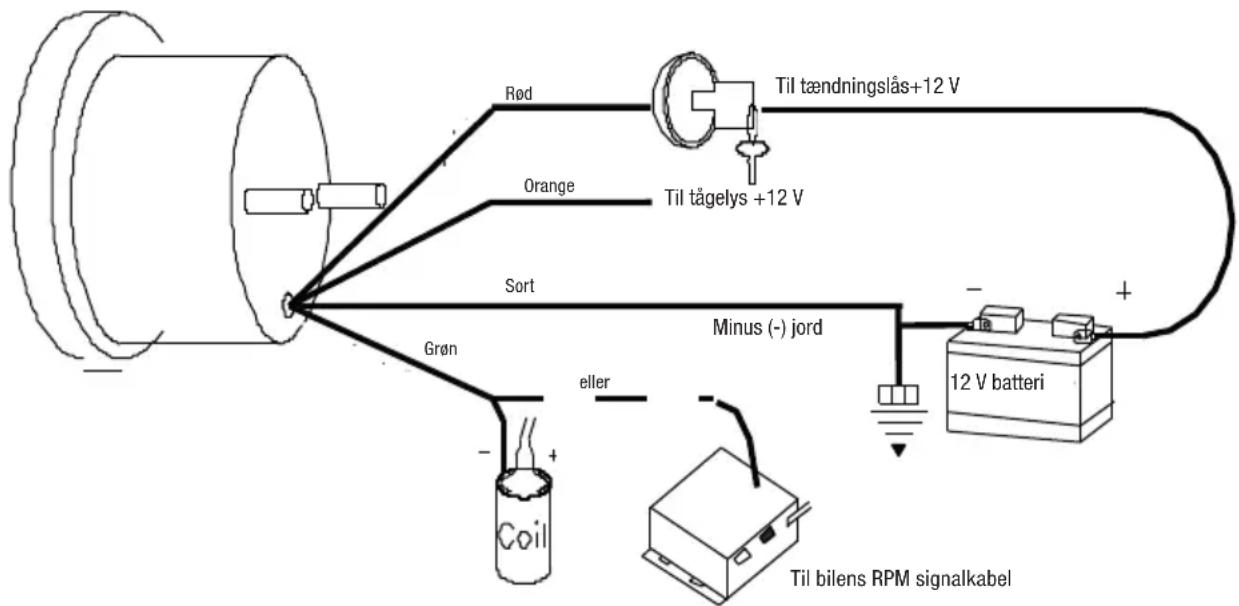

RPM SIGNALKABEL:
På ældre biler henter omdrejningstælleren normalt sit signal (grøn) fra tændspolens minus (-) side. Dette gælder for biler med tradirionel enkelt tændspole (gælder for næsten alle biler frem til ca. 1999). I nyere biler skal man lede efter et signalkabel i bilens elsystem (se bilens elskema). Er der allerede en eksisterende omdrejningstæller i bilen, kan man måske fi nde en egnet tilslutning der.
