1. INDLEDNING

Denne brugsanvisning og dens sikkerhedsforskrifter skal læses, inden produktet tages i brug. Vær særlig opmærksom på følgende signalord:

FARE – Indikerer en risiko, som med stor sandsynlighed vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

ADVARSEL – Indikerer en risiko, som sandsynligvis vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

FORSIGTIG – Indikerer en risiko, som kan resultere i en mindre eller ubetydelig personskade, hvis den ikke undgås.

Gem brugsanvisningen et sikkert sted, og sørg for, at den følger med produktet ved et eventuelt videresalg. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

2. TILSIGTET ANVENDELSE

Et ikke-afbalanceret hjul vibrerer, hvilket medfører, at rattet ryster under kørsel. Vibrationerne kan skade komponenter i hjulophænget og forstyrre føreren, hvilket øger risikoen for trafikulykker. Hvis afbalanceringsmaskinen anvendes korrekt, sikres det, at hjulene er afbalanceret.

• Anvendes indendørs i et tört lokale.
  • Temperatur: 5 \~ 50 °C
  • Luftfugtighed: ≤ 85 %
• Afbalanceringsmaskinen må kun anvendes iht. instruktionerne i denne manual.
• Afbalanceringsmaskinen må ikke modificeres, og hvis den skal repareres, skal der anvendes originale dele.

2.2 Forudsigelig forkert anvendelse

• Afbalanceringsmaskinen må ikke modificeres, og hvis den skal repareres, skal der anvendes originale dele.
• Ingen andre end operatøren må starte udstyret.

2.3 Maskinens egenskaber

• Afbalanceringsvægtene kan fastgøres i forskellige positioner, klemmes fast eller klistres fast.
• Funktion til selvkalibrering og selvdiagnose.

3. SIKKERHED

3.1 Mærkning

Her følger en forklaring af symboler på produktet.

Symbol Betydning

	nanualen inden brug.
	ure. Før ikke kropsdele

3.2 Generelle sikkerhedsforskrifter for anvendelse af maskinen

Hvis disse sikkerhedsforskrifter følges, mindskes risikoen for ulykker; dog skal brugeren altid være forberedt på, at uforudsete og farlige situationer kan opstå.

• Hold arbejdsområdet rent, tørt og godt oplyst.
• Eksplosive og brandfarlige stoffer må ikke opbevares i arbejdsområdet.
• Børn og uvedkommende skal holdes væk fra arbejdsområdet.
• Vær særligt opmærksom på maskinens advarsler og symboler.
• Anvend passende arbejdsbeklædning, der ikke risikerer at hænge fast i maskinen. Brug hårnet, hvis du har langt hår.
• Bær ikke smykker.

• Selv om du bliver vant til at bruge maskinen, må det ikke føre til uforsigtighed.

• Sørg altid for gode arbejdsstillinger.

• Brug beskyttelsesudstyr: Høreværn, arbejdshandsker, sikkerhedssko og beskyttelsesbriller.
• Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
• Kontrollér før brug, om der er beskadigede dele. Slidte og beskadigede dele skal udskiftes omgående. Brug ikke en defekt maskine.

- Kontrollér, at alle beskyttelsesanordninger er på plads, og at de fungerer.

- Brug kun originale reservedele og tilbehør ved service og reparation af maskinen.

- Brug kun maskinen til det, den er beregnet til. Overskrid ikke maskinens kapacitet.

- Undgå utilsigtet start ved at afbryde strømmen og koble trykluften fra før service og reparation og efter brug.

- Rengør maskinen efter brug, og efterse den regelmæssigt.

- Udsæt ikke elektriske maskiner for regn eller fugt.

- Håndter ledninger forsigtigt, og beskyt dem mod varme, olie og skarpe kanter. En beskadiget ledning må kun udskiftes af en uddannet elektriker.

- Hold maskinen ren og tør.

- Der må ikke foretages ændringer på maskinen.

- Maskinen må kun repareres af et værksted med kompetencer til det.

3.3 Særlige sikkerhedsforskrifter

• Læs brugsanvisningen før brug.
• Kontrollér, at hjulet er ordentligt fastgjort på flangen inden afbalancering.
• Brugeren må ikke bære løstsiddende tøj, da der er risiko for, at det kan hænge fast.
• Ingen andre end operatøren må starte udstyret.
• Brug personligt sikkerhedsudstyr: arbejdshandsker, sikkerhedssko og beskyttelsesbriller.
• Før ikke kropsdele eller genstande ind under beskyttelsesskærmen, när den er slået ned.
• Sluk maskinen efter brug.

3.4 Sikkerhedsbeskyttelse

• Hvis maskinen ikke fungerer normalt under brug, skal du trykke på knappen STOP. Så standser det roterende hjul med det samme.
• Hvis skærmen ikke er slået ned, og du trykker på knappen START, vil hjulet rotere.
• Hvis skærmen åbnes under brug, standser det roterende hjul med det samme.

4. TEKNISKE DATA

Maks. hjulvægt: ..... 65 kg

Motoreffekt: ..... 200 W

Strømforsyning: ..... 220 V/50 Hz

Rotationshastighed: ..200 o/min.

Cyklustid: 8 sek.

Fælgdiameter: ..... 10" - 24" (256 mm\~610 mm)

Fælgbredde: ..... 1,5" - 20" (40 mm\~510 mm)

Støj: ....<70 dB

Nettovægt: ..... 76,5 kg

Mål: 960 mm × 760 mm × 1.160 mm

5. OVERSIGTSBILLEDER

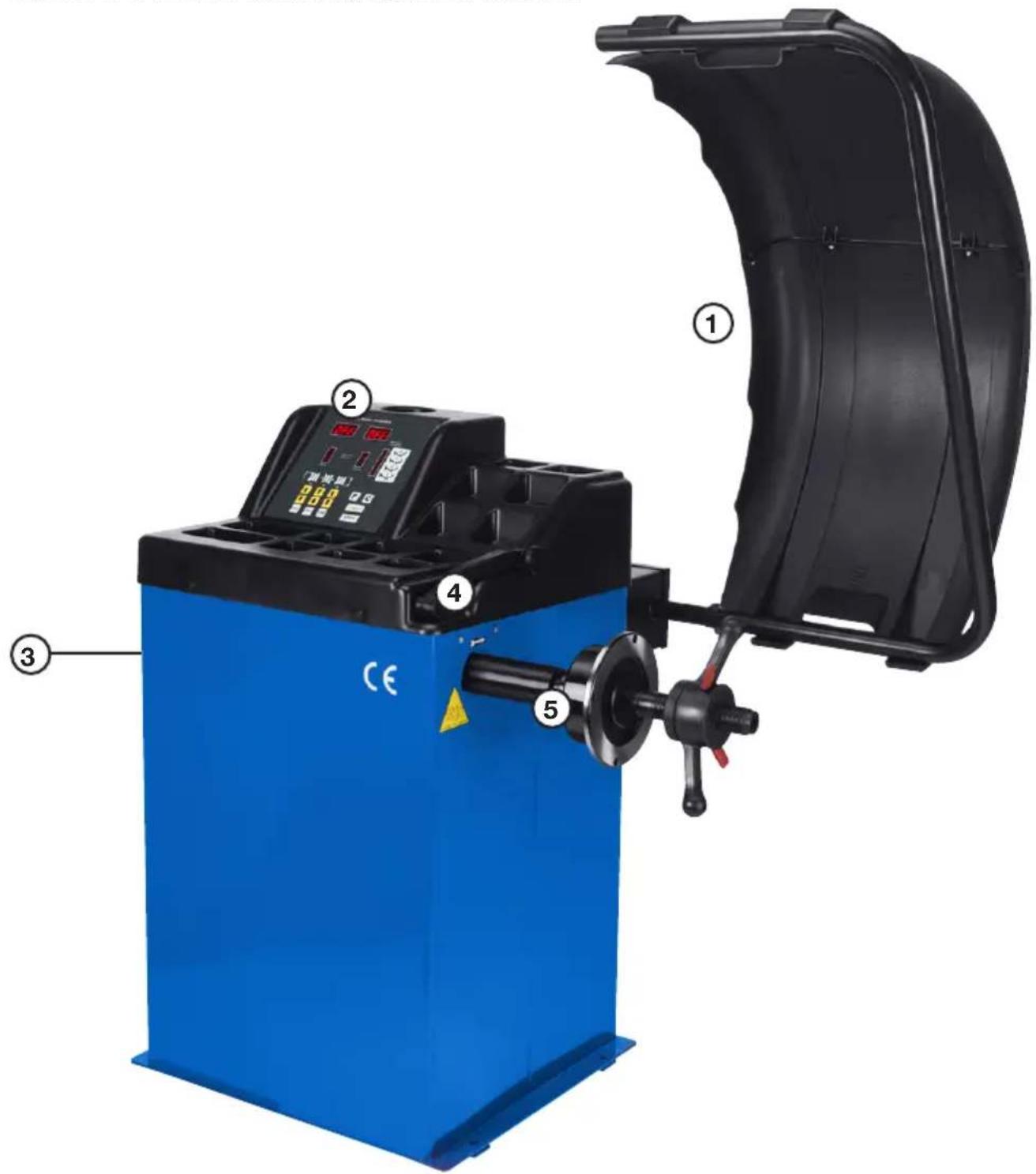

5.1 Maskine

1. Beskyttelsesskærm
2. Panel
3. Strømafbryder (sidder på maskinens bakside)
4. Målepind
5. Rotationsarm med sensor

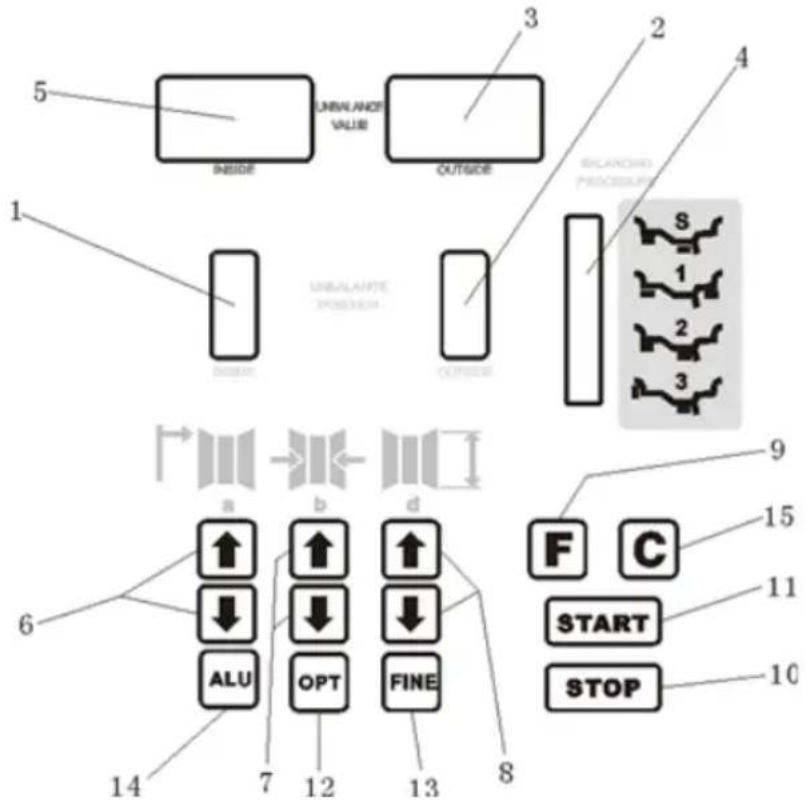

5.2 LED-betjeningspanel og funktionsknapper

5 INVERSE UNBALANCE VALUE 3 OUTSIDE 2 4 1 INVERSE UNBALANCE PROCESSED S 1 2 3 9 6 a b d F C 15 ↓ ↓ ↓ ALU OPT FINE START STOP 14 7 12 13 8 11 10

Nr. Navn Funktion

1 Display Positionen for ubalance, indersiden
2 Display Positionen for ubalance, ydersiden
3	Display	Størrelsen af ubalancen, ydersiden eller målet "DIAMETER"
4 Indikator Indikator for valgt korrigeringstilstand
5 Display Størrelsen af ubalancen, indersiden eller målet "AFSTAND"
6 a+/a- Trykknapper til manuel indstilling af AFSTAND (a)
7 b+/b- Trykknapper til manuel indstilling af BREDDE (b)
8 d+/c- Trykknapper til manuel indstilling af DIAMETER (d)
9 F Trykknap til valg af korrigering: "STATIC" eller "DYNAMIC"
10 STOP Trykknap til nødstop og valg af specialfunktioner
11 START Trykknap til start af maskinen
12	OPT	Trykknap til optimering af ubalance og delt ubalance
13 FIN E Trykknap til graden af ubalance og tærskelværdi
14	ALU	Trykknap til valg af afbalanceringstilstanden "ALU"
15	C	Trykknapper til genberegning og selvkalibrering

Bemærk! Der må kun trykkes på trykknapperne med fingrene.

Brug aldrig vægttangen eller andre spidse genstande.

6. UDPAKNING

Åbn emballagen, og kontrollér, at der ikke er beskadigede dele. Hvis maskinen er beskadiget, må den ikke anvendes. Kontakt leverandøren.

Del Antal

Gevindaksel med skrue 1
Vægttang 1
Sekskantnøgle med tilbehør 1
Hjulbreddemåler 1
Låsemøtrik 1
Plastkonus med gummiring 1
Centreringskonusser 4
Afbalanceringsvægt (100 g) 1
Beskyttelseskappe 1
Holder til centreringskonus 3

7. INSTALLATION

7.1 Krav til opstillingsstedet

Afbalanceringsmaskinen skal installeres på et stabilt gulv, f.eks. et betongulv eller et lignende underlag. Et ustabilt underlag kan give målefejl.

Der bør være et areal på 50 cm omkring afbalance-ringsmaskinen, for at den kan anvendes på en god måde. Maskinen har monteringshuller i bundpladen for at kunne forankres i gulvet. Skruer og prop medfølger.

7.2 Installation af skærmen

ADVARSEL! Beskyttelsesskærmen har en vigtig sikkerhedsfunktion. Den må ikke ændres.

Skru de to skærmdele sammen med de medfølgende 4 unbrakoskruer.

Monter skærmens arm på maskinen, og tilslut beskyttelsesskærmens rør til udtaget bag ved skabet.

Fastgør den derefter med en M10×65-skrue og møtrik.

Tryk skærmen fast på armen, og lås den fast med de to pladeskruer. Tryk plastproppen ind i røret.

7.3 Montering af drivakslens skrue

Monter drivakslens skrue på hovedakslen med en M10×150-skrue, og spænd den (se figur 4-1).

8.1 Montering af hjulet

Bemærk! Kontrollér hjulet inden montering.

Hjulet skal være rent, og der må ikke være sand eller støv på det. Kontrollér også, at der ikke er væske i hjulet. Alle afbalanceringsvægte på hjulet skal fjernes. Kontrollér, at dæktrykket stemmer overens med anbefalingerne for køretøjet. Kontrollér, om fælgens anlægsflade eller monteringshuller er beskadigede.

a. Vælg den optimale konus til midterhullet, hvis der er et midterhul på fælgen.
b. Vælg, om hjulet skal installeres med positiv eller negativ positionering.

• Normalt anvendes positiv positionering (se figur 6-1). Dette er en enkel metode, som er velegnet til forskellige fælge i almindeligt stål eller aluminium. For at anvende denne metode er det nødvendigt at afmontere låseringen og fjerne plastpladen som vist på figur 6-1, så fjederen kan fjedre ud.
• Negativ positionering (se figur 6-2) anvendes til at sikre, at stålfælgens midterhul og hovedakslen flugter, når hjulets yderside er deformeret. Denne metode anvendes til alle slags stålfælge, særligt tykke stålfælge.
  c. Hæng hjulet op på akslen, og lås hjulet fast med låsemøtrik og konus iht. figur 6-1 eller 6-2. Kontrollér, at konussen holder hjulet fast, inden du skruer håndtaget fast. Hjulet skal kunne rotere efter fastskruningen.

Bemærk! Før forsigtigt hjulet ind på hovedakslen, så du undgår skavning mod hovedakslen ved montering og afmontering af hjulet

ADVARSEL! RISIKO FOR SKADE: VÆR FORSIGTIG, NÅR LÅSERINGEN AFMONTERES, DA DEN KAN FJEDRE AFSTED.

8.2 Afmontering af hjulet

FORSIGTIG! FJEDRENDE EFFEKT, NÅR LÅSEM∅-TRIKKEN L∅SNES.

a. Løsn låsemøtrikken med den røde arm for at frilægge gevindet.
b. Løft forsigtigt hjulet af akslen, så gevindene ikke beskadiges.

9. METODE TIL INDLÆSNING AF FÆLGDATA

9.1 Tænding af maskinen

Når maskinen er slået til, startes initieringen automatisk. Initieringen er færdig efter to sekunder. Maskinen indstilles automatisk i tilstanden dynamisk, som vist i figur 7-1, og er klar til indlæsning af fælgdata.

Figure 7-1

9.2 Indlæsning af afstand

Bemærk! Når maskinen startes, går den automatisk i dynamisk afbalanceringstilstand.

Indlæsning af fælgdata: Træk målepinden ud, og placer målehovedet mod fælgkanten iht. figur 7-2. Aflæs målepinden. Indtast aflæsningen af værdien ved at trykke på a+ eller a-.

9.3 Indlæsning af fælgbredde

Aflæs fælgens mål, eller mål fælgens bredde med hjulbreddemåleren (figur 7-3), og indtast derefter værdien manuelt med knapperne b+ eller b-.

9.4 Indlæsning af fælgdiameter

Aflæs fælgens diameter, eller mål fælgens diameter med hjulbreddemåleren (figur 7-3), og indtast derefter værdien manuelt med knapperne d+ eller d-.

10. Kalibrering af afbalanceringsmaskinen

Afbalanceringsmaskinen er kalibreret fra fabrikken, men systemparametrene kan ændres på grund af lang transport eller langvarig brug, og det kan føre til fejl. Derfor skal brugeren udføre en kalibrering efter en vis tid.

a. Tænd for maskinen, og afvent initiering iht. afsnit 9.1.
b. Monter en afbalanceringsvægt på et relativt afbalanceret og middelstort (14"-16") pladehjul.
c. Indlæs fælgdata iht. afsnit 9.
d. Tryk på knap F og C. Oplysningerne i figur 9-1 vises. Fold beskyttelsesskærmen ned, og tryk på START, hvis maskinen ikke starter selv.

Figure 9-1

e. Når akslen er standset, vises oplysningerne i figur 9-2. Åbn beskyttelsesskærmen, og fastgør en 100 gram tung afbalanceringsvægt et sted på fælgens yderside. Fold beskyttelsesskærmen ned, og tryk på START.

Figure 9-2

f. Når akslen er standset, og kalibreringen er afsluttet, vises oplysningerne i figur 9-3. Tryk på knappen STOP. Fjern hjulet. Afbalanceringsmaskinen kan nu tages i brug.

Figure 9-3

Bemærk! Når du foretager en kalibrering, skal fælgdataene være korrekte og afbalanceringsvægten på 100 gram skal være korrekt. Hvis ikke, bliver kalibreringsresultatet forkert. Hvis kalibreringen er forkert, bliver afbalanceringsmaskinens målepræcision dårlig.

11 AFBALANCERING AF HJULET

11.1 Fremgangsmåde ved dynamisk afbalanceringstilstand

a. Indlæs fælgdata iht. afsnit 9.
b. Fold beskyttelsesskærmen ned, og tryk på knappen START. Hjulet drejer rundt, og når det er standset, vises ubalancen på de to LED-displays (5) og (3).
c. Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtposition på indersiden tændes (1), og der afgives en biplyd, skal du fastgøre den tilsvarende afbalanceringsvægt i position klokken 12 på fælgens inderside (se figur 7-3).
d. Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtposition på ydersiden tændes (2), og der afgives en biplyd, skal du fastgøre den tilsvarende afbalanceringsvægt i position klokken 12 på fælgens yderside (se figur 7-4).
e. Fold beskyttelsesskærmen ned, og tryk på START (11). Hjulet drejer rundt, og når det er standset, vises ubalancen på de to LED-displays. Når begge LED-displays viser 0, er afbalanceringen færdig.

11.2 Fremgangsmåde ved statisk afbalancering (ST)

ST-tilstanden er kun velegnet til fælge, hvor afbalanceringsvægten kan fastgøres i midterste position, f.eks. en motorcykelfælg.

a. Brug hjulbreddemåleren til at måle diameteren på fælgen. Mål det sted, hvor afbalanceringsvægten skal monteres. Indtast værdien D med knappen d+ eller d-(værdien A og B kan være vilkårlige værdier).
b. Tryk på knappen F (9). Maskinen skifter til statisk afbalanceringstilstand (ST) og afgiver en biplyd.
c. Fold beskyttelsesskærmen ned, og tryk på knappen START. Hjulet drejer rundt, og når det er standset, viser venstre LED-display (5) hjulets statiske ubalance, og højre LED-display (3) viser ST (se figur 7-11).

d. Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtposition på ydersiden og indersiden tændes (1, 2), og der er afgivet en biplyd, skal du fastgøre afbalanceringsvægten i position klokken 12 midt på fælgen (se figur 7-10).
e. Fold beskyttelsesskærmen ned, og tryk på knappen START. Hjulet drejer rundt, og når det er standset, vises ubalancen på venstre LED-display. Når LED-displayet viser 0, er afbalanceringen færdig.

Figure 7-11

11.3 Fremgangsmåde ved tilstanden ALU 1, ALU 2 og ALU 3

a. Indlæs fælgdata iht. afsnit 9.
b. Tryk på knappen ALU, og gå til den tilsvarende afbalanceringstilstand.
c. Fold beskyttelsesskærmen ned, og tryk på knappen START. Hjulet drejer rundt, og når det er standset, vises ubalancen på de to LED-displays.
d. Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtsposition på indersiden tændes (1), og der er afgivet en biplyd, skal du fastgøre den tilsvarende afbalanceringsvægt i position klokken 12 på fælgens inderside i henhold til det tidligere valg (se figur 7-5, 7-6 og 7-7).
e. Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtsposition på ydersiden tændes (2), og der er afgivet en biplyd, skal du fastgøre den tilsvarende afbalanceringsvægt i position klokken 12 på fælgens yderside i henhold til tidligere valg (se figur 7-5, 7-6 og 7-7).

Figure 7-5

ALU 1

Figure 7-6

ALU 2

Figure 7-7

ALU 3

f. Fold beskyttelsesskærmen ned, og tryk på knappen START. Hjulet drejer rundt, og når det er standset, vises ubalancen på de to LED-displays. Når begge LED-displays viser 0, er afbalanceringen færdig.

11.4 Metode til indlæsning af data i ALU-S-tilstand

De tre slags ALU-tilstande, som er beskrevet ovenfor, er ikke velegnet til alle slags dæk. Og visse dæk kan ikke afbalanceres ordentligt. ALU-S-tilstanden kan anvendes i en sådan situation. Metoden til indlæsning af data er som følger:

a. Tryk på knappen ALU for at gå til afbalancerings-tilstanden ALU-S. Flyt måleskalaen for at måle iht. (figur 7-8 eller 7-9). Placer skalahovedet på fælgens inderside (al), og mål afstanden (al) på fælgens inderside. Tryk på [a-] eller [a+] for at angive værdien "al".

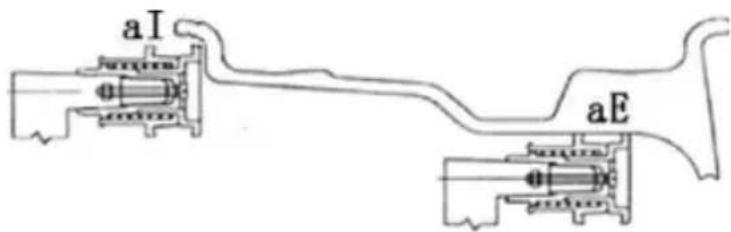

b. Flyt måleskalaen, og placer skalahovedet på fælgens yderside (aE). Mål afstanden (aE) på fælgens yderside, og tryk på [b-] eller [b+] for at angive værdien "aE".
c. Anvend hjulbreddemåleren for at måle diameteren (dl) på indersiden (al) af fælgen. Tryk på [d-] eller [d+] for at angive værdien "dl".

aI aE

Figure 7-8

aI aE

Figure 7-9

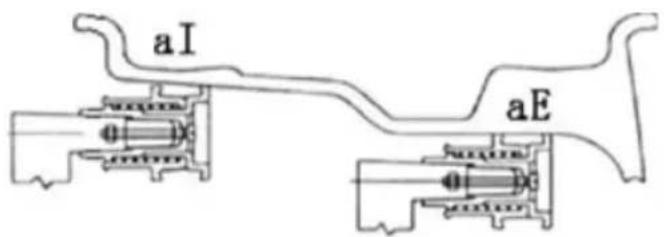

d. Anvend hjulbreddemåleren for at måle diameteren (dE) på ydersiden (aE) af fælgen. Hold knappen [FINE] nede, og tryk på [d-] eller [d+] for at angive værdien "dE".
e. Fold beskyttelsesskærmen ned, og tryk på knappen START. Hjulet drejer rundt, og når det er standset, vises ubalancen på de to LED-displays.
f. Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtsposition på indersiden tændes (1), og der er afgivet en biplyd, skal du fastgøre den tilsvarende afbalanceringsvægt i position klokken 12 på fælgens inderside (se figur 7-8 og 7-9). Drej hjulet langsomt rundt. Når alle indikatorens LED-lamper for afbalanceringsvægtsposition på ydersiden tændes (2), og der er afgivet en biplyd, skal du fastgøre den tilsvarende afbalanceringsvægt i position klokken 12 på fælgens yderside (se figur 7-9).

g. Fold beskyttelsesskærmen ned, og tryk på START (11). Hjulet drejer rundt, og når det er standset, vises ubalancen på de to LED-displays. Når begge LED-displays viser 0, er afbalanceringen færdig.

11.5 Genberegning

Inden en hjulbalancetest kan man nogle gange glemme at indlæse de aktuelle fælgdata. Det kan så gøres efter hjulbalancetesten. Så behøver du ikke at trykke på knappen START, men kun på genberegningsknappen (C). Systemet vil så anvende de nye fælgdata til beregning af ubalancen. Også når ubalanceværdien vises på displayet kan du ved at trykke på knappen C kontrollere de aktuelle fælgdata.

12 OPTIMERING AF UBALANCE

Optimering af ubalancen kan foretages, når hjulubalancens størrelse er over 30 gram. Og optimeringen kan betyde, at der anvendes en mindre afbalanceringsvægt.

Der er to metoder til optimering af ubalancen:

12.1 Balanceværdien vises allerede på displayet

Hvis balancetesten er færdig, og der skal foretages optimering af ubalancen, skal du trykke på knappen OPT (12) (figur 9-1).

[二] 180

Figure 9-1

a. Brug kridt til at markere samme punkt på flange-planet samt fælg og dæk. Brug dækskifteren til at afmontere dækket. Drej dækket 180°. Monter dækket på fælgen. Sæt hjulet tilbage på afbalanceringsmaskinen, og sørg for, at markeringerne på flangen og fælgen stemmer overens. Tryk på knappen START (11).

852 40

Figure 9-2

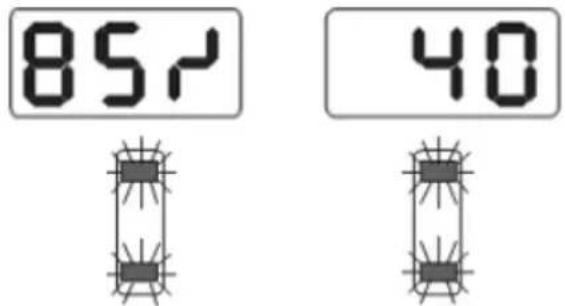

b. Som i figur 9-2 viser venstre display optimeringens procentdel. Hvis den statiske værdi er 40 gram inden optimering, er det optimale 85 %, hvilket betyder, at når den statiske værdi er optimeret, er der kun 6 gram tilbage (15 % × 40 gram = 6 gram).

c. Drej hjulet langsomt rundt. Når begge positions-indikatorer i siderne blinker (figur 11-3), skal du tegne kridtmærker på dækkets overside.

85.2 40

Figure 9-3

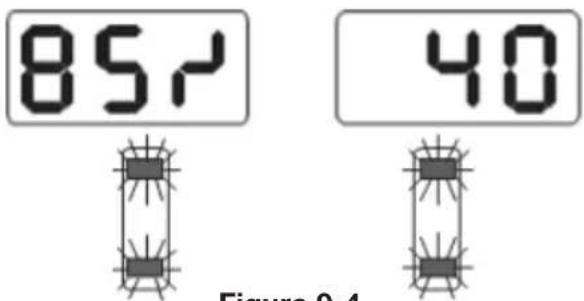

d. Drej hjulet langsomt én gang. Når de midterste positionsindikatorer blinker (figur 9-4), skal du tegne kridtmærker på fælgens overside.

Figure 9-4

e. Afmonter hjulet fra afbalanceringsmaskinen ved hjælp af dækskifteren. Sæt dækket på fælgen, og sørg for, at markeringerne på dækket og fælgen stemmer overens. Optimeringen er færdig.

12.2 DIREKTE OPTIMERING AF UBALANCEN

Optimering af ubalancen inden balancetest, efter at maskinen er tændt.

a. Tænd for strømmen, monter hjulet, og tryk på knappen OPT. I venstre side vises OPT.
b. Tryk på knappen START. Displayet ser ud som i figur 9-1. Følg derefter trinnene i afsnit 12.1.
c. Tryk på knappen STOP for at afbryde.

13 INDSTILLINGER

13.1 Skift mellem gram og ounce (oz)

Med denne fremgangsmåde skiftes måleenhed for modvægten (gram – oz).

a. Tryk på knappen (F) og knapperne a+ eller a- (se figur 10-1). Måleenheden er nu gram.

Unt. Gr

Figure 10-1

b. Tryk på knapperne b+ eller b- (se figur 10-2). Måleenheden er nu oz.

Unt. 02

Figure 10-2

c. Tryk på knapperne b+ eller b- for at skifte mellem gram og oz.
d. Tryk på knappen a+ for at gemme indstillingen og afslutte.

Indstillingen er gemt, när maskinen slukkes.

13.2 Beskyttelsesskærmens funktion og beskyttelsesindstilling

Denne funktion betyder, at beskyttelsesskærmen starter motoren.

a. Slå skærmen ned. Motoren starter.
b. Tryk på knappen F og knappen STOP (se figur 11-2, højre display).
c. Når displayet viser On, er funktionen slået til, og når det viser Off, er funktionen slået fra. Motoren startes da med knappen START.
d. Tryk på knapperne b+ eller b- for at slå beskyt-telsesskærmens funktion til og fra ("On" og "Off"). Tryk på knappen a+ for at gemme de aktuelle indstillinger og afslutte. Indstillingen er gemt, när maskinen slukkes.

AST. On

Figure 11-2

13.3 Indstilling af minimumsværdier på displayet

Når der er valgt en minimumsværdi på displayet, og hjulbalanceværdien er lavere end den indstillede værdi, vises resultatet som 0.

a. Tryk på knappen FINE for at få vist den faktiske ubalanceværdi.
b. Tryk på knapperne STOP og C (se figur 12-1). Hvis ubalanceværdien er lavere end 5 gram, viser displayet 0 g (nul gram).
c. Tryk på knapperne b+ eller b- for at indstille en minimumsværdi – 5, 10 og 15 gram er tre valgmuligheder.
d. Tryk på knappen a+ for at gemme indstillingen og gå til næste trin.

F1 n 5

FIGURE 12-1

13.4 Indstilling af knaplyd

Denne funktion slår knaplyden til eller fra.

a. Fra 13.3 (se figur 12-2). I højre side af displayet vises "On" eller "Off".
b. Tryk på knapperne b+ eller b- for at skifte mellem "On" og "Off".
c. Tryk på knappen a+ for at gemme indstillingen og gå til næste trin.

SP. On.

Figure 12-2

13.5 Indstilling af displayets lysstyrke

Der er 8 niveauer, hvor niveau 1 er mørkest, og niveau 8 er lysest.

a. Fra 13.4 (se figur 12-3). I højre side af displayet vises lysstyrken
b. Tryk på knapperne b+ eller b- for ændre lysstyrke.
c. Tryk på knappen a+ for at gemme indstillingen og gå til næste trin.

LH. 4

Figure 12-3

13.6 Skift mellem tommer og mm

Med denne fremgangsmåde skiftes måleenhed for indlæsning af målene b og d (tommer – mm). Hvis den værdi, der vises, inden du indstiller måleenheden, er et decimaltal, er den nuværende måleenhed TOMMER. Hvis den viste værdi er et heltal, er den nuværende måleenhed MM. Systemets standardmåleenhed er TOMMER. Indstillingen af måleenheder gemmes ikke, når maskinen slukkes.

a. Fra 13.5 (se figur 12-4). I højre side af displayet vises "On" for tommer og "Off" for mm.
b. Tryk på knapperne b+ eller b- for at skifte mellem "On" og "Off".
c. Tryk på knappen a+ for at gemme indstillingen og afslutte.

InH On

Figure 12-4

14. MASKINENS SELVTESTFUNKTION

Med denne funktion kan man kontrollere, at alle typer indgangssignaler fungerer korrekt, og hente grundlag for fejlsøgninger.

14.1 Kontrol af LED-display og indikatorlampe

Tryk på knappen F og FINE. Så tændes hele LED-displayet og indikatorlampen. Denne funktion kan anvendes til at kontrollere LED-displayet eller indikatorlampen, hvis de virker til at være beskadiget. Efter cirka 5 sekunder ser displayet ud som i figur 13-1. Gå til afsnittet "Kontrol af sensorsignal for position". Tryk på knappen C for at afslutte.

POS. 8

Figure 13-1

14.2 Kontrol af sensorsignal for position

Denne funktion kan anvendes til at kontrollere, om sensoren for position, hovedakslen og hovedkredsløbet er beskadiget.

a. Drej langsomt på hovedakslen. I højre side af LED-displayet ændres cifrene (figur 13-1). Hvis du drejer med uret, øges værdien. Hvis du drejer mod uret, mindskes værdien. Den korrekte værdi er mellem 0 og 63.
b. Tryk på knappen ALU, og gå til afsnittet "Kontrol af sensorsignal for tryk". Tryk på knappen C for at afslutte.

14.3 Kontrol af sensorsignal for tryk

Denne funktion kan anvendes til at kontrollere, om tryksensoren og strømforsyningen er beskadiget.

a. Fra 14-2 (se figur 13-2). Tryk forsigtigt på hovedakslen. Værdien på venstre og højre display ændres. Tryk på knappen C for at afslutte.

53 53

Figure 13-2

15 VEDLIGEHOLDELSE

15.1 Fejlfinding

a. Når du har trykket på knappen START, roterer hovedakslen ikke. LED-displayet viser Err-1-. Kontrollér motor, systemkort og kabeltilslutninger.
b. Når du har trykket på knappen START, roterer hovedakslen. LED-displayet viser Err-1-. Kontrollér positionssensor, systemkort og kabeltilslutninger.
c. Hvis balancetesten allerede er afsluttet, og afbalanceringsmaskinen stadig roterer i længere tid og ikke kan bremse, skal du kontrollere bremsemodstanden, strømforsyningskortet, systemkortet og kabeltilslutningerne.
d. Hvis displayet ikke tændes, når strømmen slås til, skal du kontrollere, om indikatorlampen for strømafbryderen fungerer. Hvis det ikke er tilfældet, skal du først kontrollere strømforsyningen og derefter strømforsyningskortet, systemkortet og kabeltilslutningerne.
e. Nøjagtigheden er dårlig. Problemet skyldes ikke afbalanceringsmaskinen, men at hjulet er forkert monteret, eller at modvægten ikke er nøjagtig, eller at modvægten på 100 gram til selvkalibrering ikke er nøjagtig. Kun producentens modvægt på 100 gram må anvendes i forbindelse med selvkalibrering.
f. Dataene er ikke stabile, og der er gentagne forskelle. Problemet skyldes ikke afbalanceringsmaskinen, men at hjulmonteringen er forkert, at gulvet er ujævnt, eller at afbalanceringsmaskinen ikke er ordentligt fastgjort. Nogle gange kan problemet være jordforbindelsen.

Tip! Metode til kontrol af nøjagtigheden:

Indlæs de rette hjuldata (a-, b- og d-værdi). Se vejledningen for at foretage en selvkalibrering. Tryk på START for at gennemføre afbalanceringen. Notér dataene for det første tilfælde. Fastgør en modvægt på 100 gram på hjulets yderkant (når indikatoren på ydersiden lyser i zenitposition). Tryk på knappen START igen for at starte afbalanceringen. Hvis værdien ligger uden for den værdi, der blev angivet første gang, skal vægten være 100±2. Drej langsomt hjulet manuelt, når indikatoren for ydersiden tændes. Kontrollér, om modvægten på 100 gram er i position klokken 6. Hvis det ikke er tilfældet, er der et problem med nøjagtigheden. Hvis vægten er 100 gram, skal du følge samme fremgangsmåde og kontrollere indersiden for at se, om vægten er 100 gram og i position klokken 6.

Justering af remmens spænding

a. Afmonter skærmen.
b. Løsn motorskruen. Flyt motoren, indtil remspændingen er korrekt, og tryk remmen ca. 4 mm ned.
c. Spænd motorskruen, og sæt skærmen på igen.

Låsemøtrikken fastgør ikke hjulet ordentligt til hovedakslen

a. Kontrollér, om hovedakslens skrue er løs.
b. Brug en unbrakonøgle til at spænde hovedakslens skrue.

15.3 Liste over fejlkoder

Når displayet på afbalanceringsmaskinen viser en fejlkode,

kan du søge i nedenstående liste for at finde ud af, hvordan fejlen kan rettes.

Kode Betydning Årsag Afhjælpning
Fejl 1 Hovedakslen drejer ikke eller afgiver ikke drejesignal.		Motorfejl Udskift motoren.
		Fejl i positionssensor Udskift positionssensoren.
		Fejl i strømforsyningskort Udskift strømforsyningskortet.
		Fejl i systemkort Skift systemkort.
		Forkert tilslutning Kontrollér kabeltilslutningerne.
Fejl 2 Omdrejningstallet er lavere end 60 omdr./min.		Fejl i positionssensor Udskift positionssensoren.
		Hjulet slingrer eller for lav vægt	Ændr dækkets placering.
		Motorfejl Udskift motoren.
		Drivremmen er spændt for løst eller hårdt	Juster drivremmen.
		Fejl i systemkort Udskift systemkortet.
Fejl 3	Forkert beregning.	For stor ubalance	Gentag selvkalibreringen, og udskift systemkortet.
Fejl 4 Hovedakslen har forkert rotationsretning.		Fejl i positionssensor Udskift positionssensoren.
		Fejl i systemkort Udskift systemkortet.
Fejl 5 Beskyttelsesskærmen er ikke slået ned.		Beskyttelsesskærmen er ikke slået ned, når du trykker på START.	Følg den korrekte fremgangsmåde.
		Afbryderfejl. Udskift mikroafbryderen.
		Fejl i systemkort Udskift systemkortet.
Fejl 6 Sensorsignalets kreds fungerer ikke.		Fejl i strømforsyningskort Udskift strømforsyningskortet.
		Fejl i systemkort Udskift systemkortet.
Fejl 7	Mistede data.	Forkert selvkalibrering	Gentag selvkalibreringen.
		Fejl i systemkort Udskift systemkortet.
Fejl 8 Hukommelsesfejl ved selvka-librering		Brugeren har glemt at sætte 100-grams-vægten på fælgen ved selvkalibrering.	Følg den rette fremgangsmåde, og gentag selvkalibreringen.
		Fejl i strømforsyningskort Udskift strømforsyningskortet.
		Fejl i systemkort Udskift systemkortet.
		Fejl i tryksensoren	Udskift tryksensoren.
		Forkert tilslutning Kontrollér kabeltilslutningen

16 AFFALDSHÅNDTERING

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

17. BILAG

Se de sidste sider.

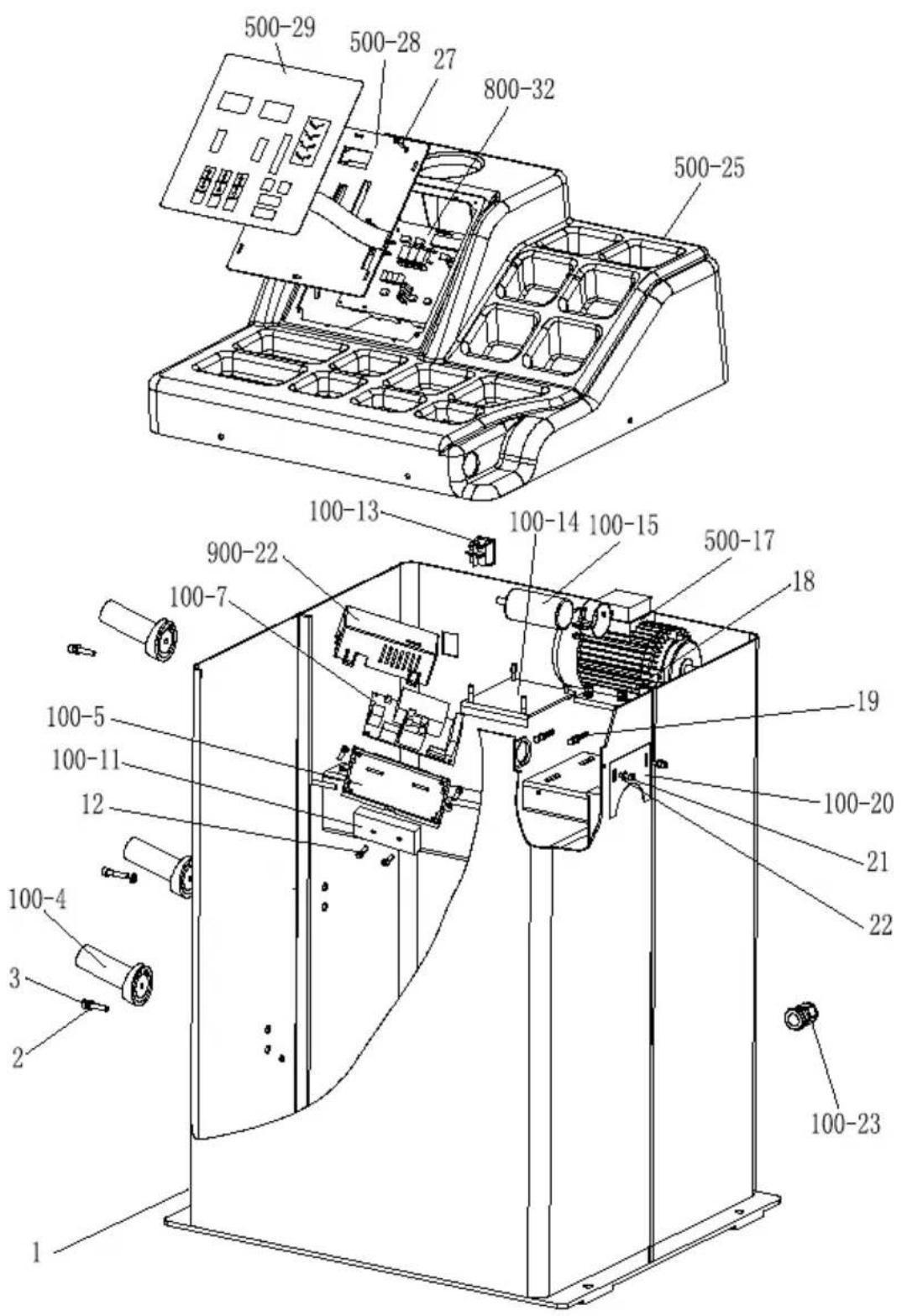

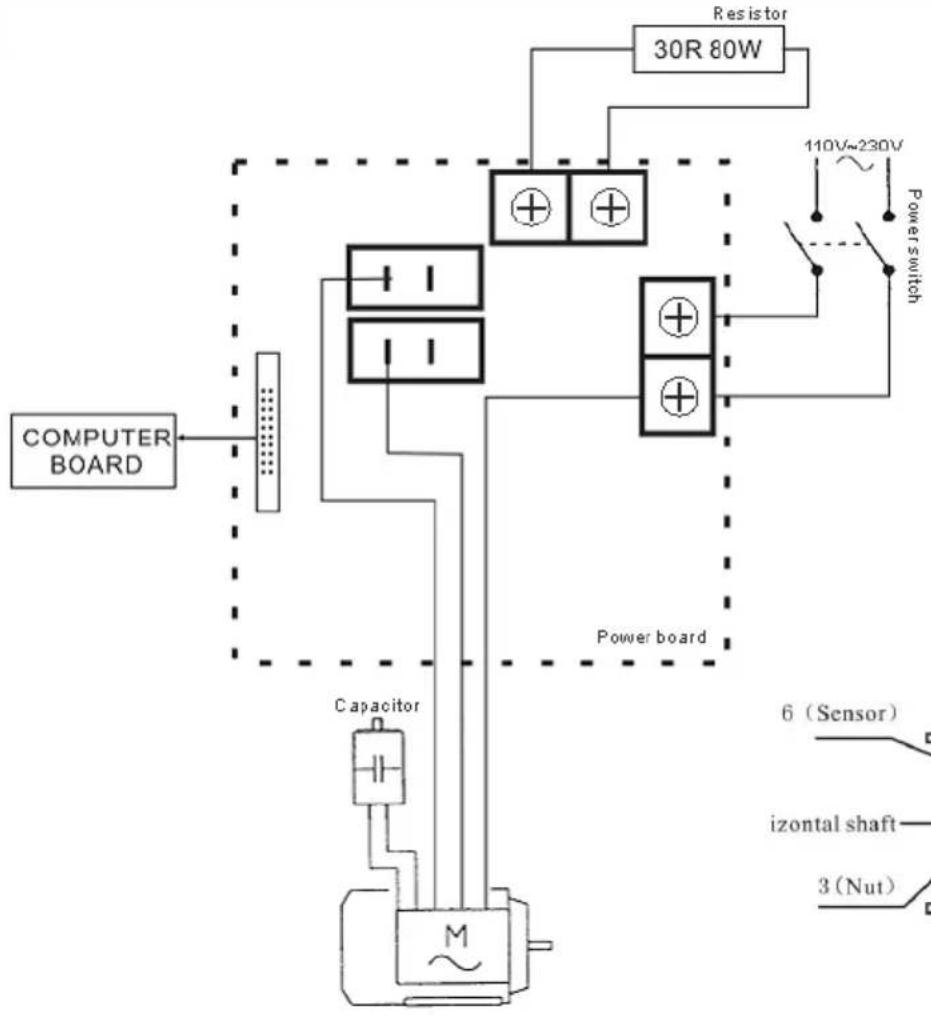

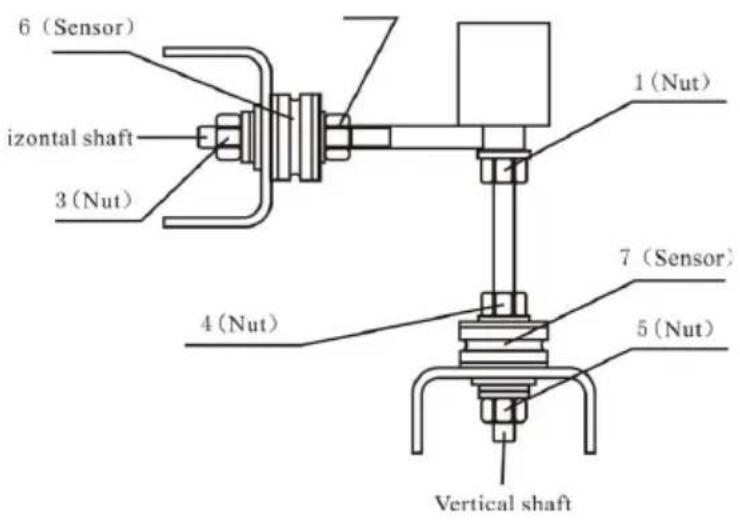

6 (Sensor) izontal shaft 3 (Nut) 1 (Nut) 4 (Nut) 7 (Sensor) 5 (Nut) Vertical shaft

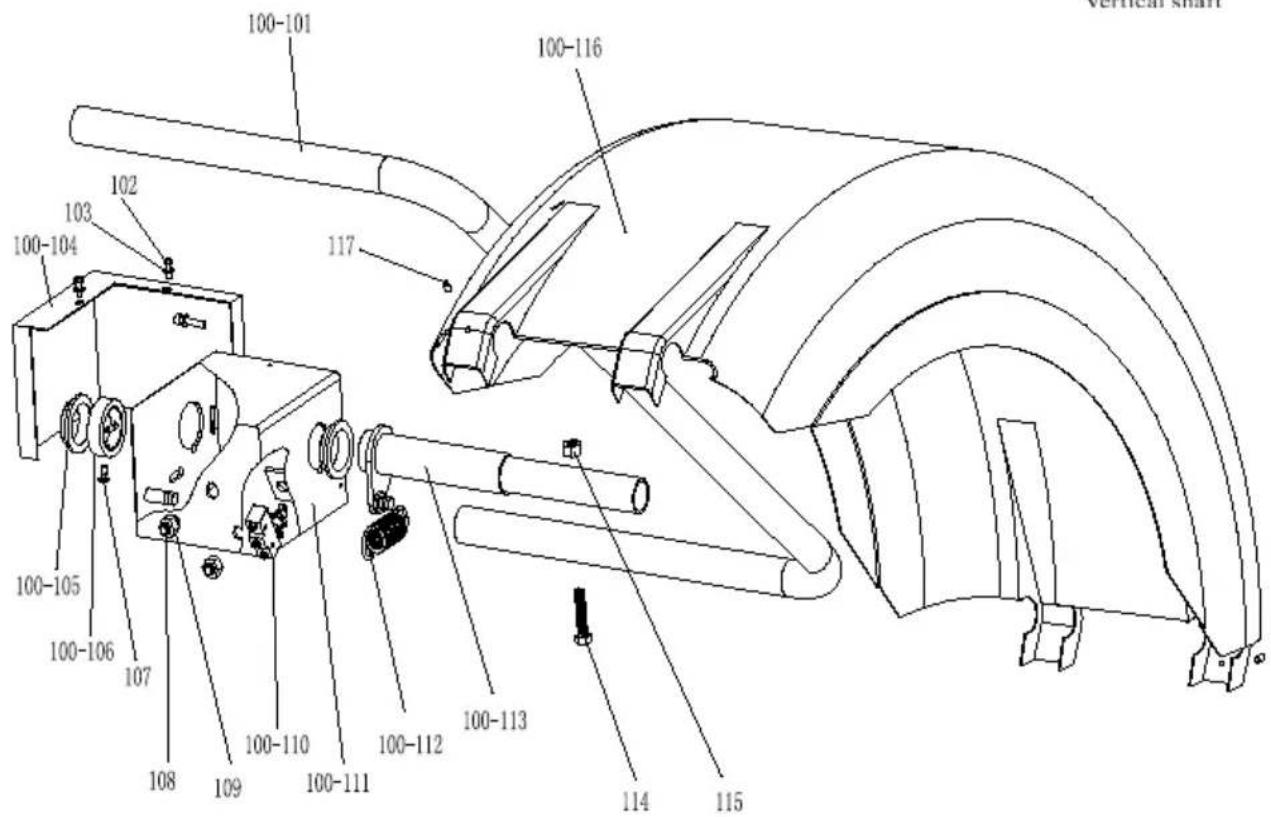

100-101 100-116 102 103 100-104 117 100-105 100-106 107 108 109 100-110 100-111 100-112 100-113 114 115 Vertical Snail
