BRUGSANVISNING 19-3741 Biltema
Højdeindstilleligt arbejdsbord med drejelige hjul, gummibelagt arbejdsoverfl ade og værktøjshuller. Til monteringsarbejde, afl astning m.m. Kapacitet 90 kg. Mål: 540 x 745 mm. Af stål.

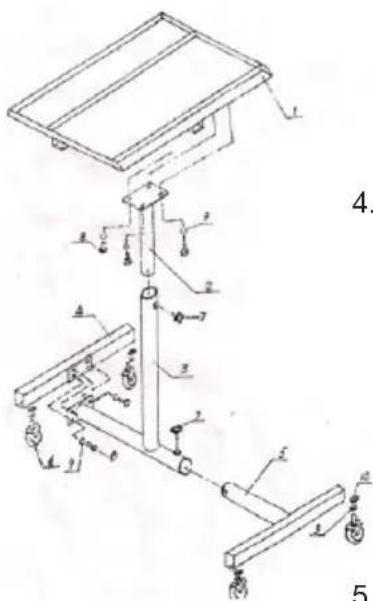

OVERSIGTSBILLEDE
| NrNavnAntal | ||
| 1 | Bordplade 1 | |
| 2 | Støtteprofi l med monteringsplade | 1 |
| 3 | Understel 1 | |
| 4 | Venstre fod 1 | |
| 5 | Højre fod 1 | |
| 6 | Hjul 4 | |
| 7 | Justerskrue 2 | |
| 8 | Skrue M8 x 16 8 | |
| 9 | Skive 12 | |
| 10 | Møtrik | 4 |

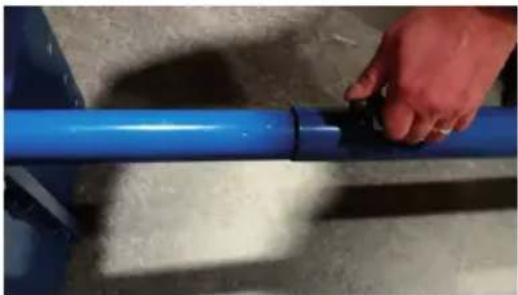

- Placer højre fod (5) i understellet (3).

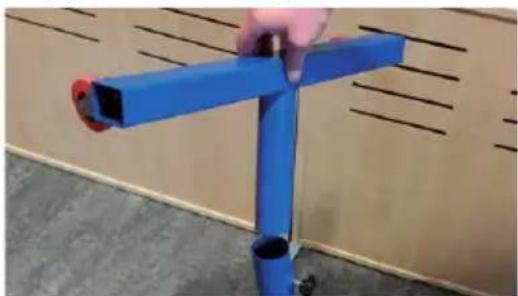

- Fastgør foden (5) med en justerskrue (7).

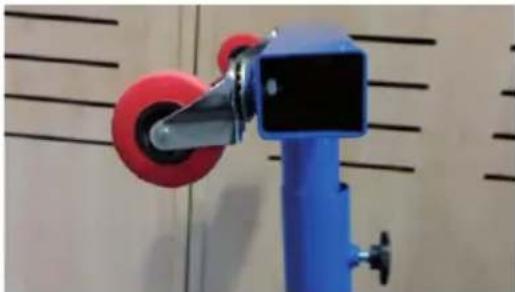

- Monter de fi re hjul i venstre og højre fod med skrue (8), skive (9) og møtrik (10).

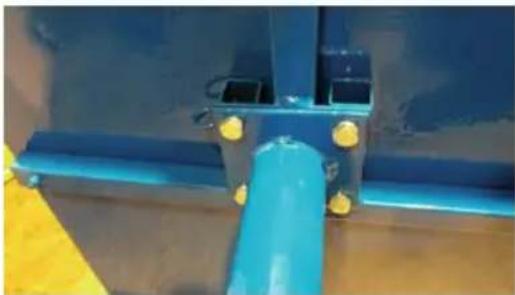

- Monter støtteprofi let med monteringsplade (2) i bordpladen (1) med skrue (8) og skive (9).

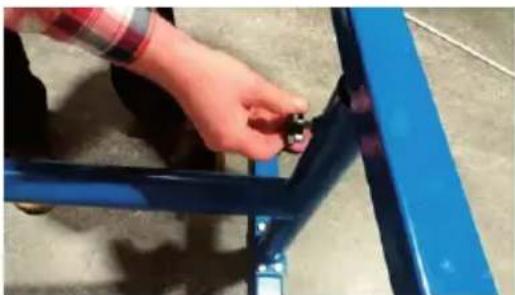

- Sæt borddelen sammen med understellet. Sæt en justerskrue (7) i hullet på understellet, og juster højden.
- Monteringen er færdig. Kontroller, at bordet er stabilt
