BRUGSANVISNING 19-1651 Biltema
Læs instruktionerne før ibrugtagning og gem den til senere brug.
ANVENDELSESOMRÅDE
Dette sæt bruges til at fjerne defekte klembolte på VAG-biler med et forhjulsophæng med 4 bæearme. Ved hjælp af en skruetvinge, styrebøsninger og bor kan man let og sikkert bore hul i klembolten, som derefter kan slås ud med en dorn. Anbefalet tilbehør: Boremaskine og hammer.
OBS! Læs bilens håndbog for yderlige anvisninger. Sikkerhed
- Udfør arbejdet i et sikkert arbejdslokale med god belysning.
• Brug beskyttelsesbriller.

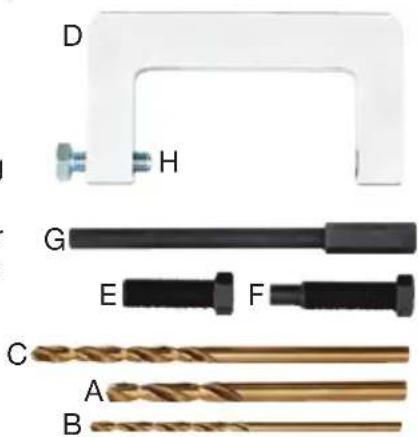

PAKKENS INDHOLD
A. 10 mm bor
B. 6 ~mm bor
C. 8,5 mm bor
D. Skruetvinge
E. 8,5 mm styrebøsning
F. 6 mm styrebøsning med tap, der passer ind i styrespindelen
G. 10 mm dorn
H. M10 bolt

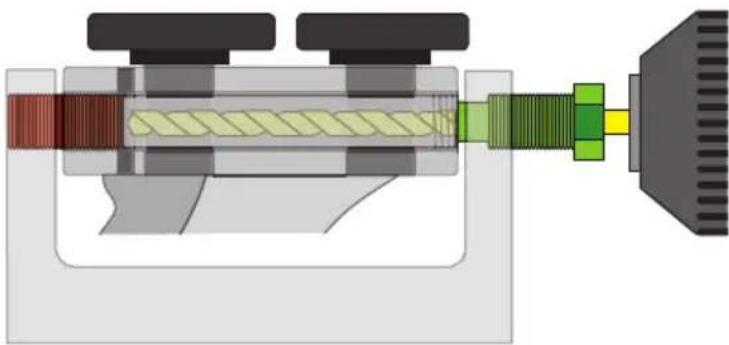

Klembolten skæres af i begge ender for at få plads til en M10 bolt og en 6 mm styrebøsning, der holder skruetvingen på plads.
Ved hjælp af skruetvingen og styrebøsningen bliver udboringen lige og sikker.
BETJENING
- Drej rattet efter behov for at komme til klembolten.
- Hvis klembolten ikke allerede er knækket, skal den skæres over gennem rillen i styrespindelen for at få plads til M10 bolten og 6 mm styrebøsningen, der holder skruetvingen.
- Fastgør skruetvingen over styrespindelen med M10 bolten og 6 mm styrebøsningen. OBS! Sørg for, at både M10 bolten og tappen på 6 mm styrebøsningen går ind i styrespindelen, så skruetvingen sikrer et lige borehul. Se billedet.
- Monter 6 mm boret i boremaskinen, og før det ind gennem 6 mm styrebøsningen. Bor gennem hele klembolten. OBS! Undgå overophedning. Tilfør gerne lidt skæreolie, og tryk ikke for hårdt, når du borer.
- Gentag proceduren med 8,5 mm styrebøsningen og 8,5 mm boret. OBS! 8,5 mm styrebøsningen går ikke ind i styrespindelen, den berører den kun.
- Fjern skruetvingen, og slå den gennemborede klembolt ud med dornen og en hammer.
- Fjern eventuelle rester ved at bore igennem med 10 mm boret. Træk armene af styrespindelen, og fjern rust fra styrespindelen og kugleleddene. Monter en ny klembolt og påfør metalfri pasta, men ikke på gevindet Spænd til.
Færdig!
