BRUGSANVISNING 42-414 Biltema

Bilens ejer er ansvarlig for at montere udstyret i henhold til gældende regler og regulativer

En personbil må udstyres med et vilkårligt antal ekstralygter. På biler fremstillet i 2005 eller senere skal ekstralygterne være E-mærkede. Alle fjernlys- lygter, både bilens egne og ekstralygter, skal være mærkede med et referencetal for lysstyrken. I Sverige er der ingen begrænsning for referencetallet, men ved kørsel i udlandet må der kun være to ekstralygter, og den totale referenceværdi må ikke overstige 100.

SIKKERHEDSFORANSTALTNINGER VED TILSLUTNING OG MONTERING

• Løsn batterikablerne, inden tilslutning påbegyndes.
• Hold strømførende ledninger væk fra motoren.
• Træk ikke i ledningerne med vold.

• Strømførende ledninger må ikke bindes i bundter eller sættes fast med eltape.

• Stik og/eller kabelsko skal have god kontakt og være godt tilsluttet.

• Strømførende ledninger skal placeres, så de ikke udsættes for slid.

TEKNISKE DATA

Spænding: 10–30 V

Effekt: 36 W

Farvetemperatur: .....6500 K

Ledningslængde: .....40 cm

ANVENDELSE, GENERELT

Det er helt normalt, at der dannes dug inde i lys-rampen f. eks. ved store temperaturvariationer. Når lygterne benyttes/tændes, vil duggen forsvinde i kraft af en indbygget ventilationsmembran.

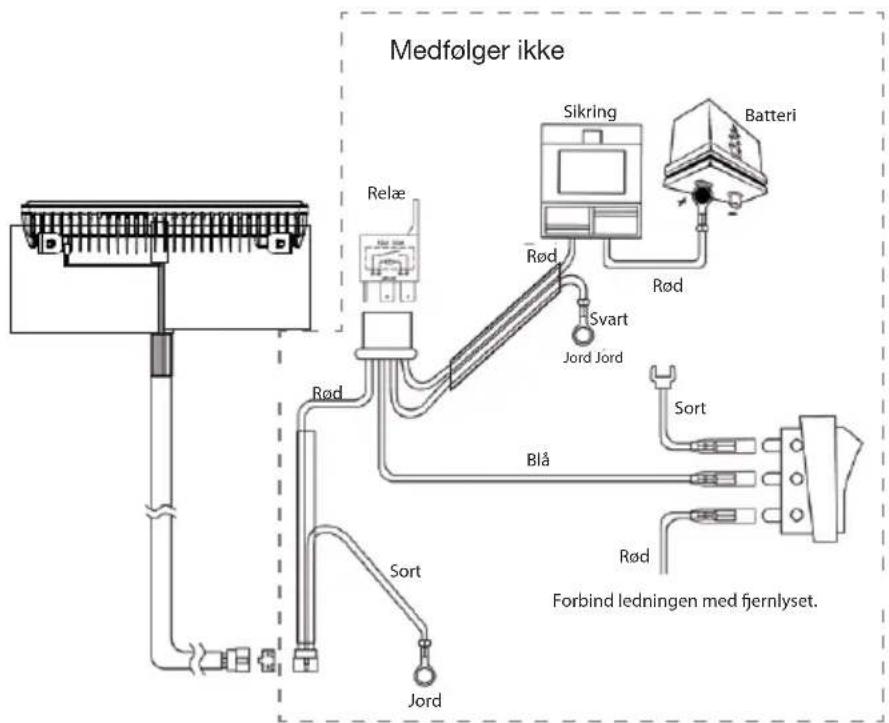

TILSLUTNINGSDIAGRAM

OBS: Dette er et generelt tilslutningsdiagram. Indhold og ledninger kan være forskellig med hensyn til ledningernes farve og tilslutning.

