BRUGSANVISNING 15-339 Biltema

Ved kontinuitetstest høres et lydsignal hvis motstanden i kretsen er < 50 Ω.

Læs og gem denne brugsanvisning.

SIKKERHED

Symbol/tekst Forklaring
ARSEL! Risiko for alvor-lige ulykker.
E! Risiko for livsfarligt	elektrisk stød.
beltisolering
"To avoid electrical shock, remove testleads before opening case or battery door. Do not operate with battery door open."	"For at undgå elektrisk stød skal testkablerne fjernes, inden plastkappen eller batteridækslet åbnes. Tænd ikke apparatet med åbent batteridæksel".
erumentet leveres med en	brugsanvisning.

Sikkerhedsforskrifter

• Mål aldrig strøm eller spænding, der overskrider testinstrumentets måleområder (maksimumværdier).
• Sæt ikke spænding til testinstrumentet, når modstandsfunktionen er valgt.
• Still funktionsgrebet i position "OFF", när testinstrumentet ikke er i brug.
• Fjern batteriet, hvis testinstrumentet skal opbevares i mere end 60 dage.

ADVARSEL!

• Kun operatører, der har læst og forstået betjeningsvejledningen, må anvende dette instrument.
• Sæt funktionsgrebet på den korrekte målefunktion, inden målingen foretages.
• Ved måling af spænding må du ikke dreje funktionsgrebet til strøm- eller modstandsmåling.
• Instrumentet må ikke anvendes over 1000 V.
• Ved skift af målefunktion med funktionsgrebet skal du altid fjerne testkablerne fra det testede kredsløb.

FORSIGTIG!

• Forkert brug kan forårsage alvorlige ulykker. Læs og forstå brugsanvisningen, før produktet tages i brug.
• Fjern altid testkablerne inden udskiftning af batteri eller sikring.
• Testinstrumentet må ikke bruges, hvis instrumentet eller testkablerne er beskadigede, eller hvis testinstrumentet ikke fungerer korrekt.
• Vær yderst forsigtig, når du måler spændinger over 35 V DC eller 25 V AC. Sådanne spændinger udgør en fare for elektrisk stød.
• Afl ad kondensatorer og slå strømforsyningen fra på udstyret, som skal testes, inden der udføres diode-, modstands- eller kontinuitetstest.
• Spændingskontrol af stikkontakter med testkablerne kan være både svært og vildledende, da det kan være svært at få kontakt med stikkontaktens kontaktfl ader. Udvis forsigtighed.

Maks input

ADVARSEL! Hvis udstyret anvendes uden for følgende værdier, er der risiko for personskade.

Funktion Maks.
A AC, A DC 1000 A
V DC, V AC 1000 V DC/AC
Frekvens, Modstand
Diode, Kontinuitet 1000 V DC/AC
Kapacitans
Temperatur (°C/°F) 1000 V DC/AC

ANVENDELSESOMRÅDE

Tangamperemeter 15-339 skal benyttes til at måle strøm, spænding, modstand, kapacitans, frekvens, temperatur og pulskvote. Instrumentet opfylder kravene til CAT III og CAT IV iht. IEC/EN 61010-1.

CAT III: Til måling i distributionsnet og normale industrielle miljøer, så længe spændingsklassifi kationen er høj nok til måleopgaven.

CAT IV: Til måling i grove distributionssystemer før indgangsikringer/elmålere og lignende anvendelser.

• Instrumentet skal benyttes med det anbefalede tilbehør og i overensstemmelse med anvisningerne i brugsanvisningen. Al anden brug betragtes som forkert.
• Instrumentet må ikke ændres, åbnes eller repareres af uvedkommende.

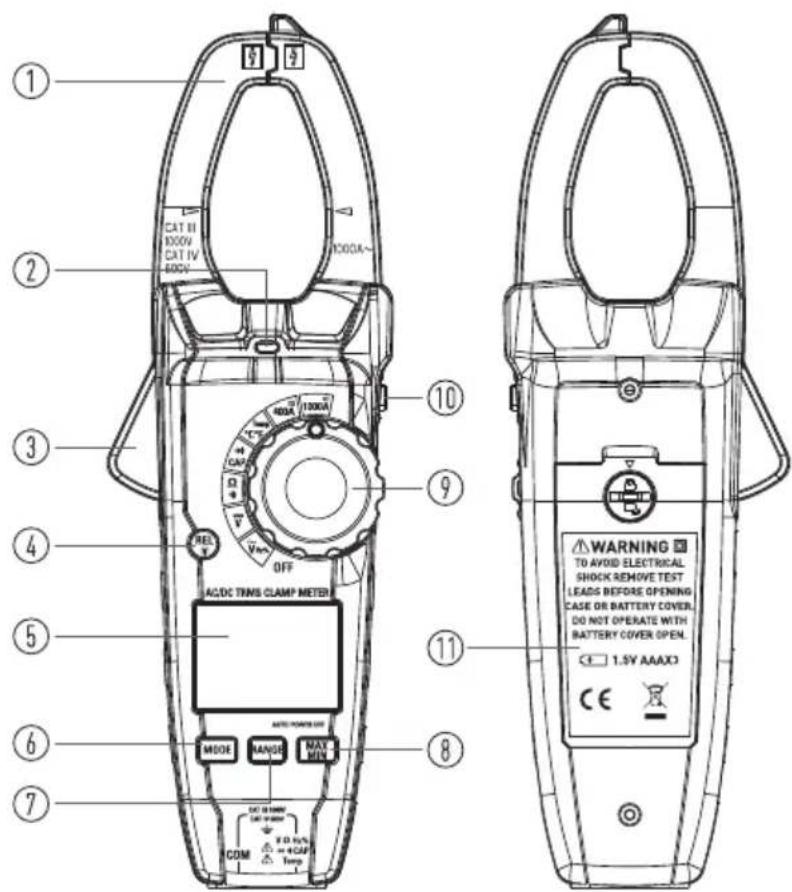

OVERSIGTSBILLEDE

1. Strømtang
2. Kontrollampe for spændingsdetektor, vekselstrøm
3. Tangåbning
4. REL/Baggrundsbelysning
5. Display
6. MODE
7. RANGE
8. MAX/MIN
9. Funktionsgreb
   10.Hold/Lampe
10. Batteridæksel
11. Lampe

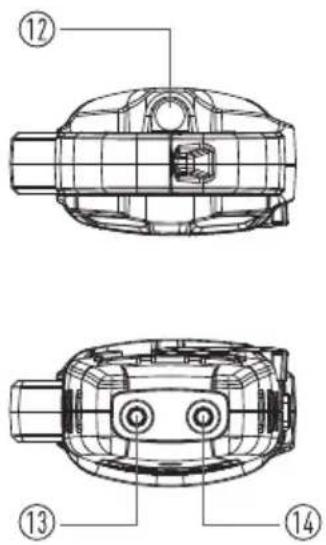

12. Sort, minus-udtag (COM)
13. Rødt, plus-udtag til (VΩHZ%CAPTemp)

Display

1. DC (Jævnstrøm)
2. Minustegn
3. AC (Vekselstrøm)
4. Data Hold (låsning af måleværdi)
5. Auto Power Fra
6. Auto Range
7. Diodetest
8. Hørbar kontinuitetstest
9. Maks.
   10.Min.
10. Relative
11. Lav batteriladetilstand
    13.°C/°F
12. Frekvens/Pulsk vote (testfunktion)
13. Måleværdi 0 – 3999

AUTO → ⋯) MAX MIN REL MkΩ μmF VA Hz% °C F DC AC 0.8.8.8 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

① CAT II 1000V CAT IV 600V 1000A~ ② ③ ④ ⑤ ⑥ ⑦ ACDC TIMS CLAMP METER MODE RANGE MAX MIN OFF ⑩ ⑪ ⑨ ⑪ ⑪ CONTROL POWER LUX SET OR FREE SET ON SET ON COM F TO 4.5% = = + CAP Temp WARNING TO AVOID ELECTRICAL SHOCK REMOVE TEST LEADS BEFORE OPENING CASE OR BATTERY COVER. DO NOT OPERATE WITH BATTERY COVER OPEN. 1.5V AAAO CE

Funktion Måleområde	Nøjagtighed
AC Vekselstrøm5/60 Hz	400,0 A1000 A	± 2,5 % ± 8 cifre± 2,8 % ± 8 cifre

DC jævnstrøm 400,0 A

1000 A

±2,5% ±8 cifre±2,8% ±8 cifre

AC Vekselspænding50 – 400 Hz

4,000 V40,00 V400,0 V1000 V

± 0,5 % ± 5 cifre± 1,5 % ± 5 cifre± 1,5 % ± 5 cifre± 1,5 % ± 5 cifre

DC Jævnspænding 400,0 mV4,000 V40,00 V400,0 V1000 V

± 1,5 % ± 5 cifre

Modstand 400,0 Ω		±1,0 % ±4 cifre
	4,000 kΩ	±1,5 % ±2 cifre
	40,00 kΩ	1,5 % ±2 cifre
	400,0 kΩ	±1,5 % ±2 cifre
	4,000 MΩ	±2,5 % ±3 cifre
	40,00 MΩ	±3,5 % ±5 cifre

Pulskvote = Pulslængdens procentdel af den samlede periode.

Temperatur -20°C ~ +1000°C-4°F ~ +1832°F

± 3% + 5°C± 3% + 9°F

Målenøjagtigheden for sonden er ikke medregnet.

TEKNISKE DATA

Tangåbning:	35 mm
Diodetest	Teststrøm af 0,3 mA typisk; Åben kredsløbsspænding 3,2 V DC typisk
Kontinuitetstest	Tærskel <= 50 Ω; Teststrøm < 0,5 mA
Batteriindikation	Symbol på displayet
Overskredet måleområde:	OL
Målefrekvens:	2 gange/s (nominelt)
Temperaturføler	Termoelement, type K
Indgangsimpedans:	10 MΩ (VDC og VAC)
Display:	Baggrundsbelyst LCD (maksimal måleværdi 4000)
AC Strøm	50–60 Hz (AAC)
AC Spænding, båndbredde:	50-400 Hz (VAC)
Arbejdstemperatur:	+5°C til +40°C
Opbevaringstemperatur:	-20°C til +60°C
Driftsluftfugtighed:	Maks. 80 % op til 31°C, 50 % ved 40 °C
Luftfugtighed ved opbevaring:	Maks. 80 %
Maks. højde:	2000 meter
Batteri:	3 x 1,5 V LR03 (AAA)
Automatisk sluk:	After ca. 30 min.
Sikkerhed	Kun til indendørs brug og iht. Overspænding Cat II omfatter lokalt niveau, anvendelse, bærbart udstyr m.m., med forbigående overspændinger mindre end overspænding Cat III.

BETJENING

ADVARSEL! Følg alle sikkerhedsforskrifter og forsigtighedsforanstaltninger. Still funktionsgrebet i position "OFF", när testinstrumentet ikke er i brug.

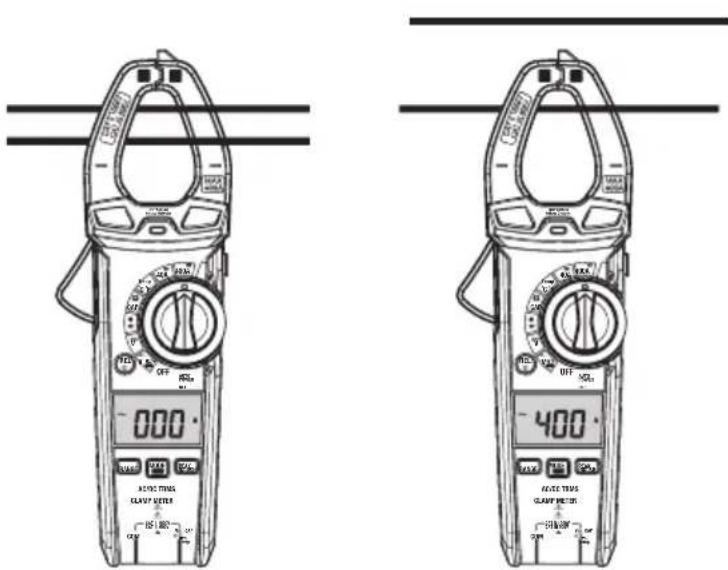

Måling af jævn- og vekselstrøm

1. Indstil funktionsgrebet på 1000 A AC/DC, 400 A AC/DC.
2. Hvis strømmålingens størrelse er ukendt, skal funktionsgrebet altid først indstilles til det høje måleområde og derefter til et lavere måleområde, hvis det er nødvendigt.
3. Åbn tangen, og lad den omslutte den leder helt, der skal måles, og sørg for, at tangen lukkes helt til.
4. Afl æs måleværdien på displayet.

000 400

FORKERT RIGTIGT

Måling af spænding AC/DC

1. Slut den sorte testkabel til det sorte minus-udtag (13) og den røde testkabel til det røde plus-udtag (14).
2. Indstil funktionsgrebet til stilling ACV eller DCV.
3. Tilslut testkablerne parallelt med det kredsløb, der skal måles.
4. Afl æs måleværdien på displayet.

Måling af modstand

1. Slut det sorte testkabel til det sorte minus-udtag (13) og det røde testkabel til det røde plus-udtag (14).
2. Drej funktionsgrebet på .
3. Hold testkablernes målespidser på kredsløbet eller komponenten. Det er bedst at afbryde den ene side af enheden under testen, så resten af kredsløbet ikke påvirker modstandsmålingen.
4. Afl æs måleværdien på displayet.

Måling af diode og kontinuitet

1. Slut det sorte testkabel til det sorte minus-udtag (13) og det røde testkabel med bananstik til det røde plus-udtag (14).
2. Drej funktionsgrebet til stilling eller
3. Tryk fl ere gange på MODE knappen, indtil diodesymbolet vises på displayet.
4. Hold testkablernes målespidser på den diode, der skal testes.
5. Ved diodetest af en normal diode vil displayet vise 0,4-0,7 V i lederetningen og "OL" i spæreretningen. Hvis dioden er kortsluttet, vil der blive vist en værdi tæt på 0 mV på displayet. 0 mV og en åben diode indikeres med "OL" ved begge polariteter.

Ved en kontinuitetstest høres et lydsignal, hvis modstanden i kredsløbet er < 50 Ω.

1. Afl æs måleværdien på displayet.

Måling af kapacitans

ADVARSEL! RISIKO FOR ELEKTRISK ST∅D. Mål ikke på spændingsførende dele. Afbryd strømmen, og sørg for, at alle kondensatorer er afl adet, før kapacitansmålingen udføres.

1. Drej funktionsgrebet til stilling CAP
2. Slut det sorte testkabel til det sorte minus-udtag (13) og det røde testkabel med bananstik til det røde plus-udtag (14).
3. Tryk på MODE-knappen for at vælge kapacitans.
4. Hold de to testkablers målespidser mod den kondensator, der skal måles.
5. Afl æs måleværdien på displayet.

Måling af frekvens eller pulskvote

1. Drej funktionsgrebet til stilling VAC/Hz/%
2. Slut det sorte testkabel til det sorte minus-udtag (13) og det røde testkabel med bananstik til det røde plus-udtag (14).
3. Tryk på MODE-knappen for at vælge Hz eller pulskvote %.
4. Hold testkablernes målespidser på det kredsløb, der skal måles.
5. Afl æs måleværdien på displayet

Måling af temperatur

ADVARSEL! RISIKO FOR ELEKTRISK ST∅D. Frakobl begge målekabler fra spændingskilder ved temperaturmåling.

1. Drej funktionsgrebet til stilling Temp °C °F.
2. Tilslut temperatursonden i det negative COM-udtag og det positive V/Ω/CAP/Temp-udtag. Vær opmærksom på polariteten.
3. Hold temperaturkablets målespids mod det punkt, hvor du vil måle temperaturen. Hold målespidsen mod målepunktet indtil afl æsningen har stabiliseret sig (ca. 30 sekunder).
4. Afl æs måleværdien på displayet.

ADVARSEL! RISIKO FOR ELEKTRISK ST∅D. TEMPERATURKABLET OG MÅLESPIDSEN SKAL FJERNES FRA MÅLEINSTRUMENTET, INDEN DER SKIFTES MÅLEFUNKTION.

Spændingsdetektor

ADVARSEL! RISIKO FOR ELEKTRISK ST∅D. F∅R BRUG SKAL TESTINSTRUMENTET ALTID AFPR∅VES PÅ ET KENDT OG SPÆNDINGSF∅RENDE KREDSL∅B FOR AT BEKRÆFTE KORREKT FUNKTION.

1. Lad strømtangens spids røre ved den spændingsførende leder, eller hold den mod stikkontaktens strømførende side.
2. Hvis der er tale om vekselspænding, vil detektorens kontrollampe lyse.

OBS!

• Lederne i elkabler er ofte snoede. For at opnå det bedste resultat skal målespidsen gnides langs med kablet for at være sikker på, at strømtangens spids rammer i nærheden af den strømførende leder.
• Testinstrumentet har stor følsomhed. Bl.a. kan statisk elektricitet af og til bevirke, at føleren viser forkert. Dette er et normalt fænomen.

Knapper

MODE

MODE-knappen bruges til at vælge ACV/Hz/%; OHM/Kontinuitet; Diode/CAP; C/F; ACA/DCA.

RANGE

Når tangamperemetret tændes, skifter det automatisk til AUTO-RANGE. Det vælger det mest velegnede måleområde til den aktuelle måling og anbefales generelt til de fl este målinger.

Sådan foretager du et manuelt valg:

1. Tryk på RANGE knappen. Symbolet for AUTO-RANGE på displayet erstattes af symbolet manuel.
2. Tryk på RANGE-knappen til det ønskede måleområde.
3. Hold RANGE-knappen inde i to sekunder for at gå tilbage til AUTO-RANGE.

MAX/MIN

1. Tryk på MAX/MIN-knappen for at aktivere MAX/MIN-funktion. MAX vises på displayet, og måleren vil vise og holde den højeste måleværdi, indtil den erstattes af en endnu højere værdi.
2. Tryk på MAX/MIN-knappen for at aktivere MAX/MIN-funktion. MIN vises på displayet, og måleren vil vise og holde den laveste måleværdi, indtil den erstattes af en endnu lavere værdi.
3. Tryk på MAX/MIN-knappen igen for at se MAX-MIN-værdierne. MAX-MIN vises på displayet.
4. Hold MAX/MIN-knappen inde for at afslutte og vende tilbage til normal funktion.

REL/Lampe

1. Tryk på REL for at lagre en måling som reference. REL vises på displayet.
2. Mål igen for at se forskellen mellem målingerne.
3. Tryk på REL for at afl æse en lagret værdi. REL blinker på displayet. Vend tilbage ved at trykke på REL, indtil teksten forsvinder fra displayet.
4. Hold REL inde for at tænde og slukke lampen.

HOLD/Lommelampe

• Tryk på HOLD for at fryse en måling. Når HOLD er aktiveret, vises H på displayet. Tryk på HOLD igen for at vende tilbage til normal funktion.
• Tryk længe på denne knap for at tænde/slukke lommelampen.

VEDLIGEHOLDELSE

ADVARSEL! RISIKO FOR ELEKTRISK ST∅D.

• Testinstrumentet skal være slukket og frakoblet fra kredsløbet under vedligeholdelse og opbevaring.
• Luk altid batteridækslet, før testinstrumentet bruges.

Rengøring

Tør apparatet af med en let fugtet klud. Brug evt. mildt sæbevand, men aldrig nogen stærke kemikalier.

Opbevaring

Ved længere tids opbevaring, mere end 60 dage, skal batteriet fjernes, og testinstrumentet skal opbevares i etuiet.

Udskiftning af batteri

Løsn skruen på batteridækslet med en stjerneskruetrækker, og monter 3 x 1,5 V LR03 (AAA). Sæt batteridækslet på igen, og skru skruen fast.

FORSIGTIG! Du må ikke forveksle batteridækslet med instrumentets kabinet, der kan åbnes med en stjerneskruetrækker. Instrumentet må kun åbnes af en kvalifi ceret tekniker.

Affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2002/96/EF og 91/157/E∅F).
